1 Elektrohidraulikus présszerszámok Használati útmutató Hidraulikus présfej KD300-6 Cikkszám: KD400-6 Cikkszám: DIN EN ISO 9001 QZERTIFIKAT megoldások, melyek meggyőzik

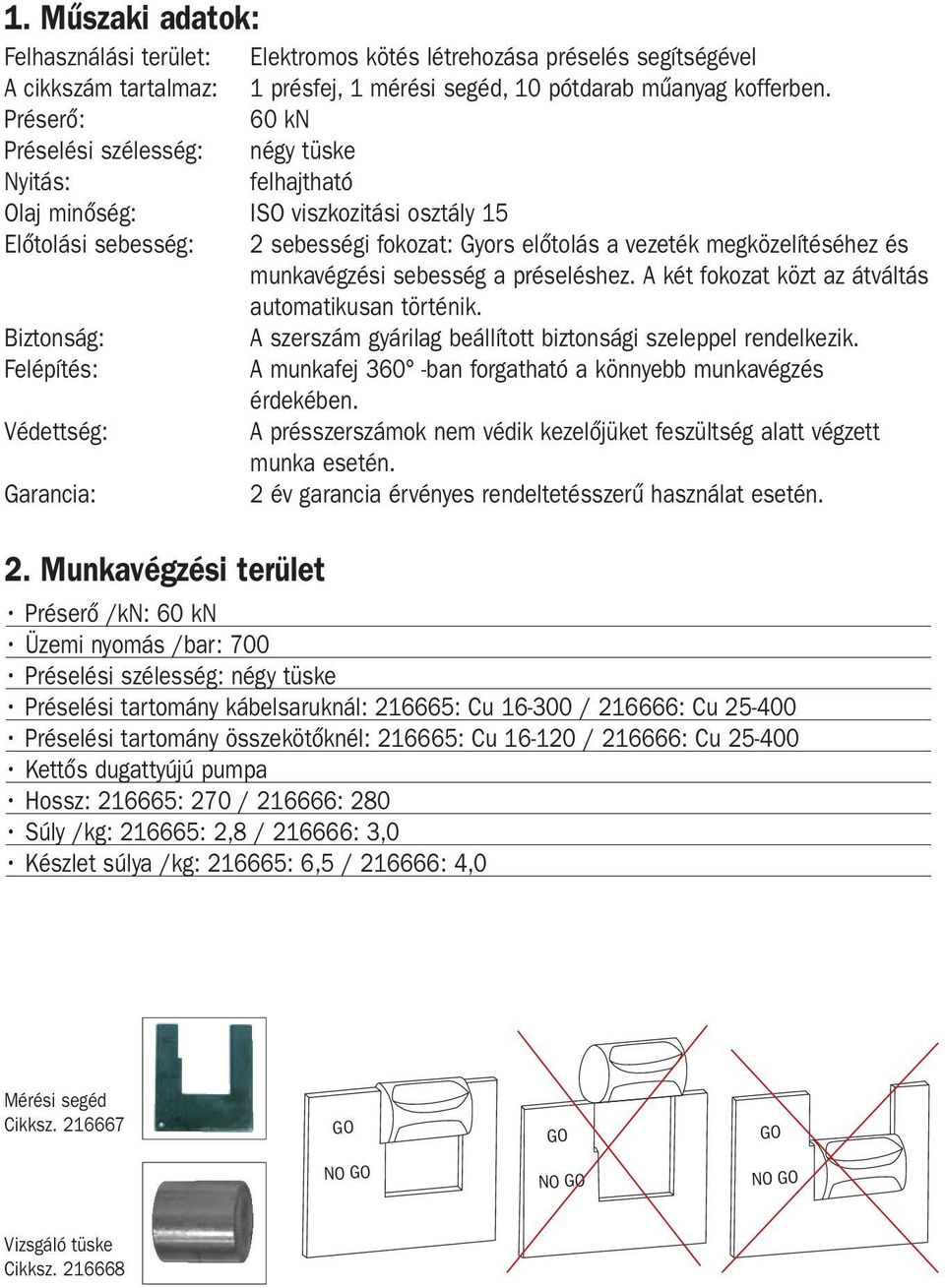

2 1. Műszaki adatok: Felhasználási terület: Elektromos kötés létrehozása préselés segítségével A cikkszám tartalmaz: 1 présfej, 1 mérési segéd, 10 pótdarab műanyag kofferben. Préserő: 60 kn Préselési szélesség: négy tüske Nyitás: felhajtható Olaj minőség: ISO viszkozitási osztály 15 Előtolási sebesség: 2 sebességi fokozat: Gyors előtolás a vezeték megközelítéséhez és munkavégzési sebesség a préseléshez. A két fokozat közt az átváltás automatikusan történik. Biztonság: A szerszám gyárilag beállított biztonsági szeleppel rendelkezik. Felépítés: A munkafej 360 -ban forgatható a könnyebb munkavégzés érdekében. Védettség: A présszerszámok nem védik kezelőjüket feszültség alatt végzett munka esetén. Garancia: 2 év garancia érvényes rendeltetésszerű használat esetén. 2. Munkavégzési terület Préserő /kn: 60 kn Üzemi nyomás /bar: 700 Préselési szélesség: négy tüske Préselési tartomány kábelsaruknál: : Cu / : Cu Préselési tartomány összekötőknél: : Cu / : Cu Kettős dugattyújú pumpa Hossz: : 270 / : 280 Súly /kg: : 2,8 / : 3,0 Készlet súlya /kg: : 6,5 / : 4,0 Mérési segéd Cikksz GO GO GO NO GO NO GO NO GO Vizsgáló tüske Cikksz

3 magyar Előkészítés: Használatba vétel előtt feltétlen olvassa el a használati útmutatót. Minden áramot vezető áramkört ki kell kapcsolni a munkavégzés környezetében. Egyéb esetben a feszültség alatt lévő területek mellett végzett munka esetére vonatkozó óvintézkedéseket be kell tartani (DIN EN 50110) Ne használja a szerszámot, ha fáradt, gyógyszer befolyása alatt áll, drogot, vagy alkoholt fogyasztott. Az érvényes baleset megelőzési- és biztonsági szabályok betartása mellett a szerszámot csak rendeltetésszerűen használja. Csak elektrotechnikailag képzett szakember betöltött 16 életévétől használhatja a szerszámot összekötő anyagok feldolgozásához. A használati útmutatót a szerszám közelében, mindég elérhető helyen kell tartani. A szerszám kezelőjének a használati útmutatót el kell olvasnia és meg kell értenie. A felettes vezető ennek a megtörténtéről meg kell győződjön. Indítás: A készülék manuális visszafutással működik, mely a dugattyút a maximális préserő elérése után visszavezeti a kiindulási helyzetébe. A présfej fokozatmentesen 360 -ban forgatható a hossztengelye körül. Ez lehetővé teszi a munkavégzést még a nagyon nehezen megközelíthető helyeken is. A présfej központosító csappokkal van felszerelve, melyek az összekötő elem központosításáról gondoskodnak a présfejen belül. Négytüskés préselés Négytüskés préselés megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) sales@haupa.com, info@haupa.com,

4 3. Hivatkozás a rendeltetésszerű használatra 3.1. A készülék kezelése Először húzza ki a záró csapot, és a kengyelt hajtsa fel. Az összekötő elem a négy préstüske között központosítva elhelyeződik. Végül a szivattyú karját újból teljesen zárja le. A tápszivattyú karjának működtetésére elindul a préselési folyamat, melyet a préstüskék összeérintődése jelez. A préselési folyamat akkor ér véget, ha a préstüskék összeérnek, és a készülék üresen futási sebességre kapcsol. A dugattyú visszafutása manuálisan történik a maximális üzemi túlnyomás elérése után. Ismét következhet egy préselés, vagy a kengyel kinyitása után kiveheti a présfejből a készre préselt összekötőt. A visszaállító gomb megnyomásával hiba- ill. vészhelyzet esetén a préstüskék visszaállnak a kiindulási helyzetbe. A préselési folyamatot a szivattyú működtető gombjának elengedésével bármikor megszakíthatja. Figyelem! Egy esetleges nem központos préselés esetén a présfej megsérülhet! 3.2. Felhasználási terület tisztázása A présszerszám erővezérelt préstüskéinek köszönhetően szerszámváltás nélkül préselhet Cués Al- összekötőket egyaránt.

5 magyar 4. Gondozás és karbantartás 4.1. Tisztítás A szerszám gondos tisztítása, különösen a mozgó alkatrészek esetén, hozzájárulhat hosszabb élettartamhoz. Gondolja csak meg, hogy por, homok, környezeti befolyások mindenek előtt magas só tartalom mellett és általános szennyeződés különösen káros a hidraulikus szerszámok esetében. Különös gonddal kell ügyelni a szivattyút működtető dugattyúk tisztítása során. A legkisebb szennyeződés is összekaristolhatja a dugattyú falakat és a szivárgás mentes tömítéseket is károsíthatja. A szakszerű tisztításhoz javasoljuk, hogy tolja ki a dugattyút és minőségi, nem korrozív tisztító oldattal törölje meg Tárolás Hogy a szerszám károsodását ütések, por, stb. elkerülje, tartsa a szerszámot praktikusan az eredeti csomagolásában Olajszint ellenőrzése Az olajszintet a tankban rendszeres időközönként ellenőrizze, különösen, ha hosszabb ideig nem használta a szerszámot. Szükség esetén töltse utána az olajat. Olaj be- ill. utántöltése. Kizárólag az első fejezetben megnevezett minőségű olajat használja, ill. vásárolja a hivatalos HAUPA által forgalmazott olajat (cikksz ). Soha ne használjon fáradt olajat. Az olaj tiszta kell legyen, nem tartalmazhat szennyeződéseket. Tartsa a szerszámot függőlegesen, a dugattyút húzza egészen vissza, tartsa nyomva a tehermentesítő gombot, míg a dugattyú visszafelé megáll. A megállító gombot távolítsa el egy belső imbusz kulccsal. A tartály felső részét egy kézzel tartsa szilárdan és a másik kezével távolítsa el a fedelét. Töltse fel teljesen a tartályt és helyezze vissza a fedelét. Az olaj a tartályban egyenletesen el kell helyezkedjen, úgy, hogy egyáltalán ne juthasson levegő a rendszerbe. A dugattyút a mozgó karral tolja előre és ellenőrizze, hogy kifogástalanul működik. A hidraulikus rendszer légtelenítése Miután a tartály fedelét levette, húzza teljesen vissza a dugattyút és egy csavarhúzóval vagy hasonlóval nyomja meg a tehermentesítő gombot, hogy az olaj a tartályba visszafolyhasson. Ezt a műveletet végezze el min. 5 alaklommal, hogy a teljes hidraulikus rendszert légbuboré koktól mentessé váljon. Az előző fejezetből az 5. lépést Olaj be- ill. utántöltése végezze el. megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) sales@haupa.com, info@haupa.com,

6 Helyezze vissza a markolatot, húzza meg a rögzítő csavart és ellenőrizze a szerszám műkö dését. Amennyiben a szerszám mégsem működik megfelelően, küldje a szerszámot szakszerű karbantartásra és finombeállításra a szakszervizbe. Olajcsere esetén a fáradt olajat az érvényes törvények szerint kell a hulladékkezelés szabályai szerint leadni FIGYELMEZTETÉS! Figyelem: Soha ne próbálja a fejet erővel forgatni, míg a hidraulikus rendszer nyomás alatt áll. Garancia: 2 év garancia él rendeltetésszerű használat esetén, az éves karbantartási ciklus betartása mellett (HAUPA szakszervizben). A műszaki változtatás jogát fenntartjuk. Hulladékkezelés: A szerszám egyes elemeit elkülönítve kell hulladékként kezelni. Az olajat le kell engedni és azt a megfelelő helyen le kell adni. Figyelem: A hidraulika olaj veszélyes a talajvízre. Ellenőrizetlen vagy nem szakszerű kezelése büntetést von maga után. (környezetvédelmi törvény). Az aggregát egyéb részeire a mindenkori környezetvédelmi szabványok vonatkoznak. A hulladékkezelést végeztesse engedéllyel rendelkező szakemberrel. A gyártó a hulladék ingyenes átvételére nem kötelezhető. Kizárólag eredeti alkatrészeket használjon. Egyéb alkatrészek a szerszám súlyos károsodását okozhatják és a szerszám garanciajoga elvész. Amennyiben a szerszám mégsem működik megfelelően, küldje a szerszámot szakszerű karbantartásra és finombeállításra a szakszervizbe. MINDEN ALKATRÉSZRENDELÉSNÉL ADJA MEG A KÖVETKEZŐ ADATOKAT: 1) Cikkszám. 2) Termékmegnevezés. 3) Utalás a használati útmutatóra és/ vagy dátum megadása. 4) A szerszám jellege 5) A szerszám gyártási száma. A garanciajog elvész, amennyiben nem eredeti HAUPA alkatrészeket használnak a javítás során.
