1 Szello zés - Légkondicionálás SZELLÃZÉS LÉGKONDICIONÁLÁS JE0A - JE0D - JE0E - SE0E -JE0J Edition Hongroise "Az ezen javitási kézikönyvben szereplœ, a gyártómü által elœirt javitási módszerek a kiadvány összeállitásakor érvényes müszaki jellemzœk alapján lettek kialakitva. Amennyiben a gyártómü a gépkocsi bizonyos szerkezeti elemeit megváltoztatja, akkor azzal együtt a javitási módszerek is változhatnak. Az összes szerzœi jog birtokosa a Régie Nationale des Usines Renault S.A. Ezen kiadvány utánnyomása vagy forditása, akár kivonatosan is, valamint az alkatrészszámok és a kódolási rendszer alkalmazása a Régie Nationale des Usines Renault S.A. irásos engedélye nélkül tilos. C Régie Nationale des Usines Renault S.A. 1996

2 SzellŒzés - Légkondicionálás Tartalomjegyzék 61 SZELLÃZÉS Általánosságok LevegŒelosztó-házak M ködési elv Szabályozómotorok A levegœbefùvó-ventilátorok motorjainak vezérlése LevegŒelosztó-házak F tœradiátorok Pollensz rœk Oldal LÉGKONDICIONÁLÁS Általánosságok LevegŒbefùvó-rendszer M ködési elv LevegŒbefùvó-rendszer Elpárologtató - NyomáscsökkentŒ Kondenzátor - VíztelenítŒ-tartály Kompresszor Elpárologtató hœmérsékletérzékelœje Recirkuláltató motor LevegŒbefùvó-ventilátor motorja LevegŒbefùvó-ventilátor fordulatszám-szabályozója Háromfunkciós nyomáskapcsoló Gyorscsatlakozók

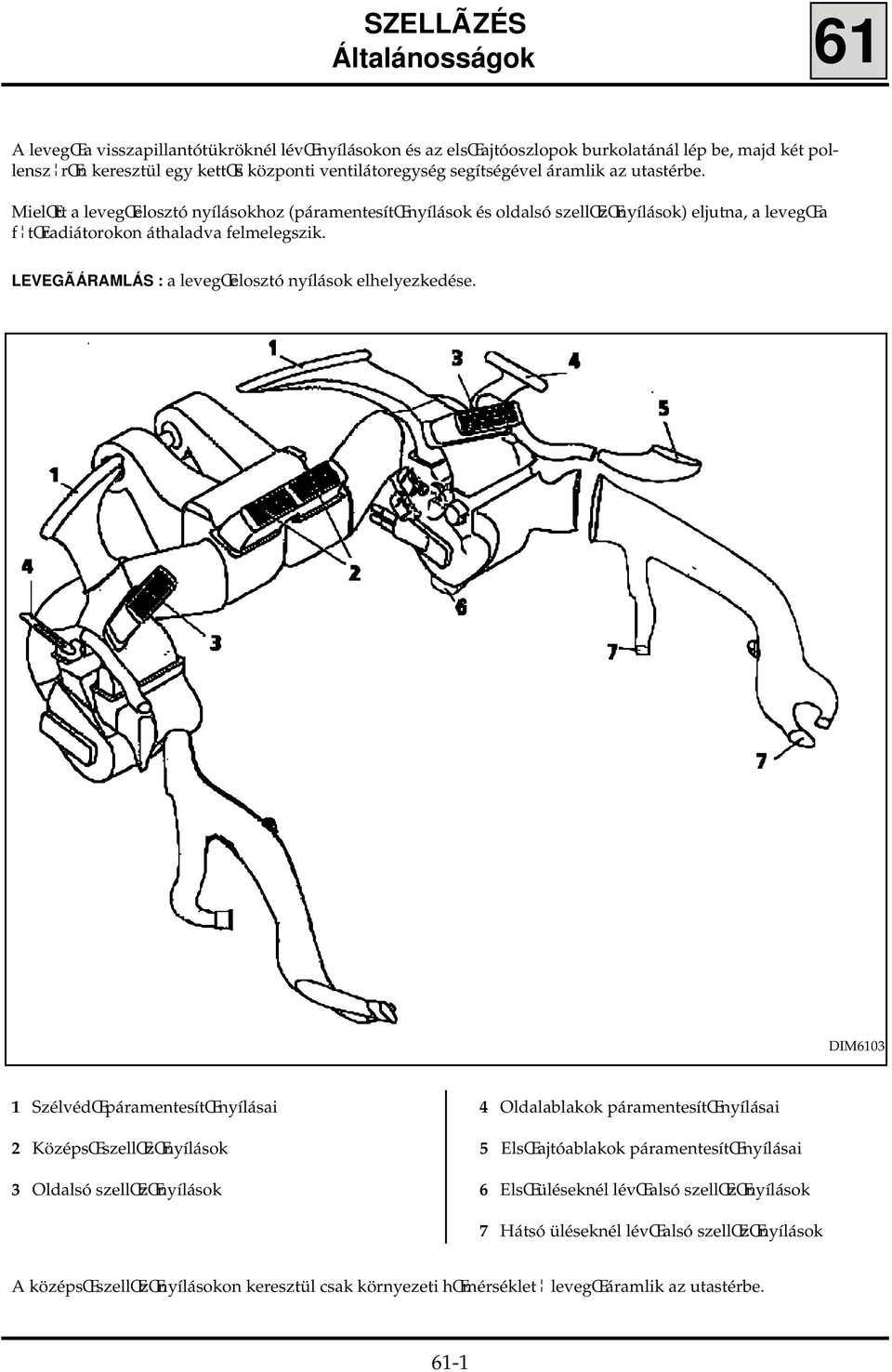

3 SZELLÃZÉS Általánosságok 61 A levegœ a visszapillantótükröknél lévœ nyílásokon és az elsœ ajtóoszlopok burkolatánál lép be, majd két pollensz rœn keresztül egy kettœs központi ventilátoregység segítségével áramlik az utastérbe. MielŒtt a levegœelosztó nyílásokhoz (páramentesítœ nyílások és oldalsó szellœzœnyílások) eljutna, a levegœ a f tœradiátorokon áthaladva felmelegszik. LEVEGÃÁRAMLÁS : a levegœelosztó nyílások elhelyezkedése. DIM SzélvédŒ páramentesítœ nyílásai 2 KözépsŒ szellœzœnyílások 3 Oldalsó szellœzœnyílások 4 Oldalablakok páramentesítœ nyílásai 5 ElsŒ ajtóablakok páramentesítœ nyílásai 6 ElsŒ üléseknél lévœ alsó szellœzœnyílások 7 Hátsó üléseknél lévœ alsó szellœzœnyílások A középsœ szellœzœnyílásokon keresztül csak környezeti hœmérséklet levegœ áramlik az utastérbe. 61-1

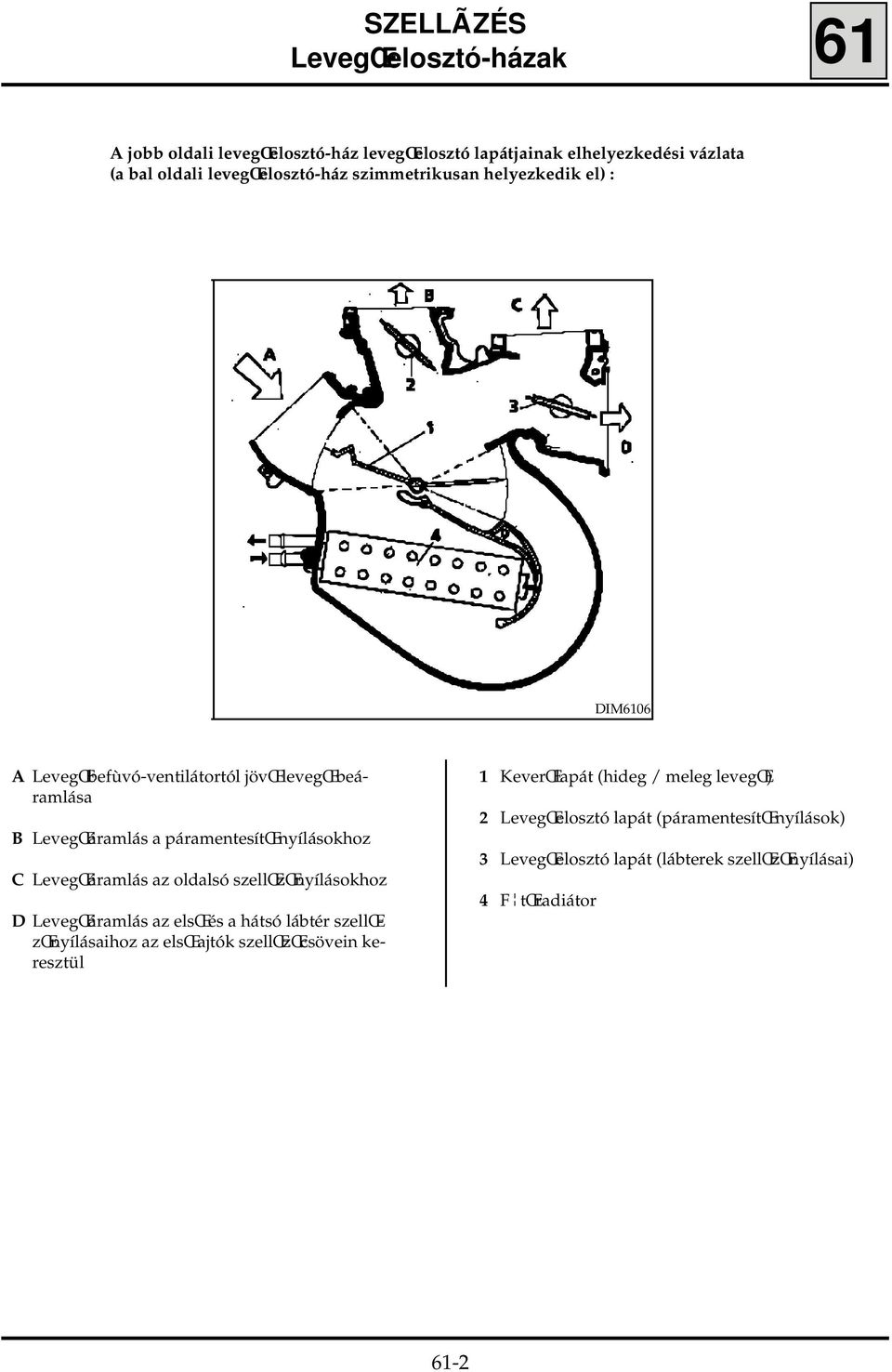

4 SZELLÃZÉS LevegŒelosztó-házak 61 A jobb oldali levegœelosztó-ház levegœelosztó lapátjainak elhelyezkedési vázlata (a bal oldali levegœelosztó-ház szimmetrikusan helyezkedik el) : DIM6106 A LevegŒbefùvó-ventilátortól jövœ levegœ beáramlása B LevegŒáramlás a páramentesítœ nyílásokhoz C LevegŒáramlás az oldalsó szellœzœnyílásokhoz D LevegŒáramlás az elsœ és a hátsó lábtér szellœzœnyílásaihoz az elsœ ajtók szellœzœcsövein keresztül 1 KeverŒlapát (hideg / meleg levegœ) 2 LevegŒelosztó lapát (páramentesítœ nyílások) 3 LevegŒelosztó lapát (lábterek szellœzœnyílásai) 4 F tœradiátor 61-2

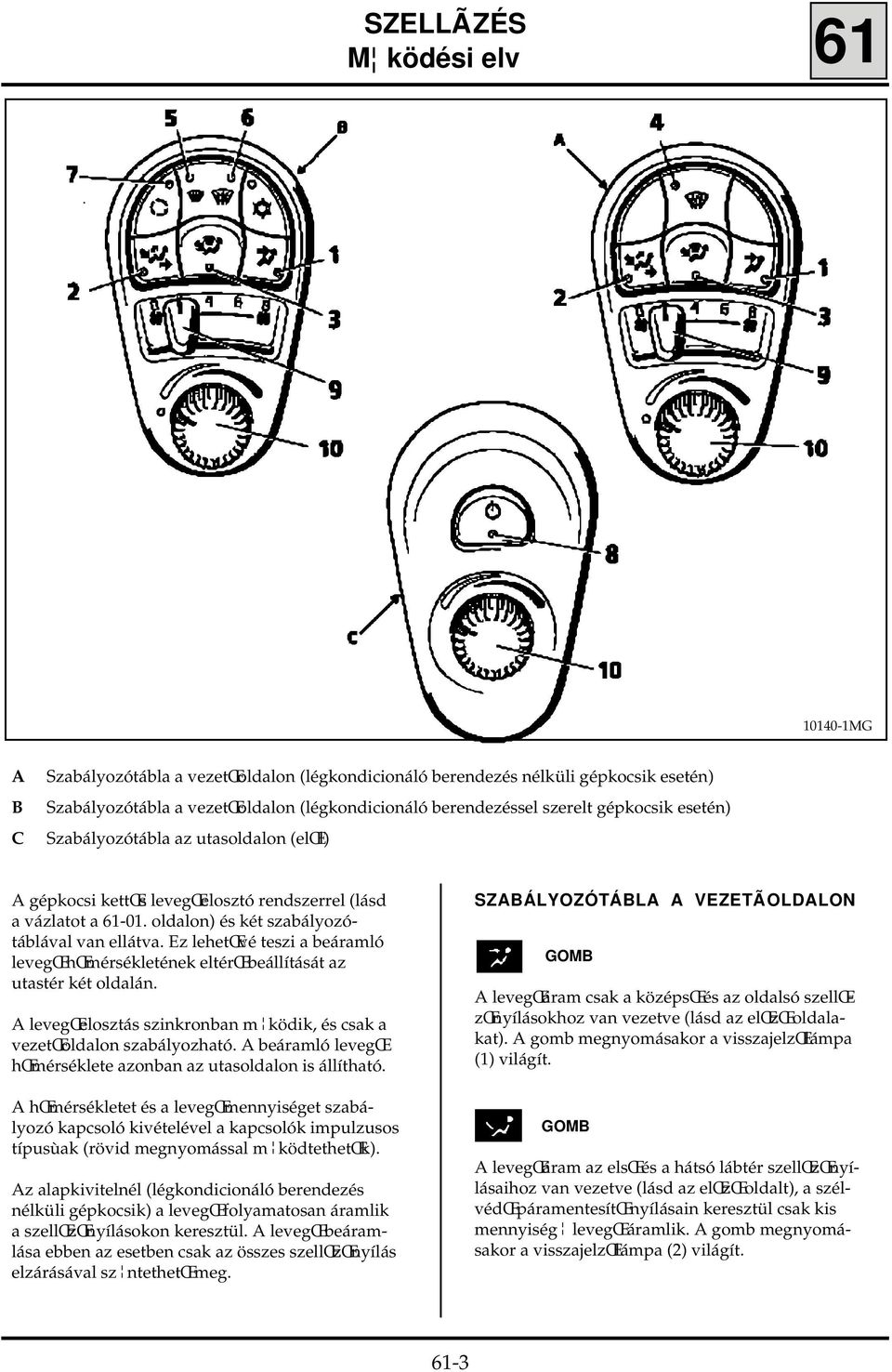

5 SZELLÃZÉS M ködési elv MG A Szabályozótábla a vezetœoldalon (légkondicionáló berendezés nélküli gépkocsik esetén) B Szabályozótábla a vezetœoldalon (légkondicionáló berendezéssel szerelt gépkocsik esetén) C Szabályozótábla az utasoldalon (elœl) A gépkocsi kettœs levegœelosztó rendszerrel (lásd a vázlatot a oldalon) és két szabályozótáblával van ellátva. Ez lehetœvé teszi a beáramló levegœ hœmérsékletének eltérœ beállítását az utastér két oldalán. A levegœelosztás szinkronban m ködik, és csak a vezetœoldalon szabályozható. A beáramló levegœ hœmérséklete azonban az utasoldalon is állítható. A hœmérsékletet és a levegœmennyiséget szabályozó kapcsoló kivételével a kapcsolók impulzusos típusùak (rövid megnyomással m ködtethetœk). Az alapkivitelnél (légkondicionáló berendezés nélküli gépkocsik) a levegœ folyamatosan áramlik a szellœzœnyílásokon keresztül. A levegœ beáramlása ebben az esetben csak az összes szellœzœnyílás elzárásával sz ntethetœ meg. SZABÁLYOZÓTÁBLA A VEZETÃOLDALON GOMB A levegœáram csak a középsœ és az oldalsó szellœzœnyílásokhoz van vezetve (lásd az elœzœ oldalakat). A gomb megnyomásakor a visszajelzœlámpa (1) világít. GOMB A levegœáram az elsœ és a hátsó lábtér szellœzœnyílásaihoz van vezetve (lásd az elœzœ oldalt), a szélvédœ páramentesítœ nyílásain keresztül csak kis mennyiség levegœ áramlik. A gomb megnyomásakor a visszajelzœlámpa (2) világít. 61-3

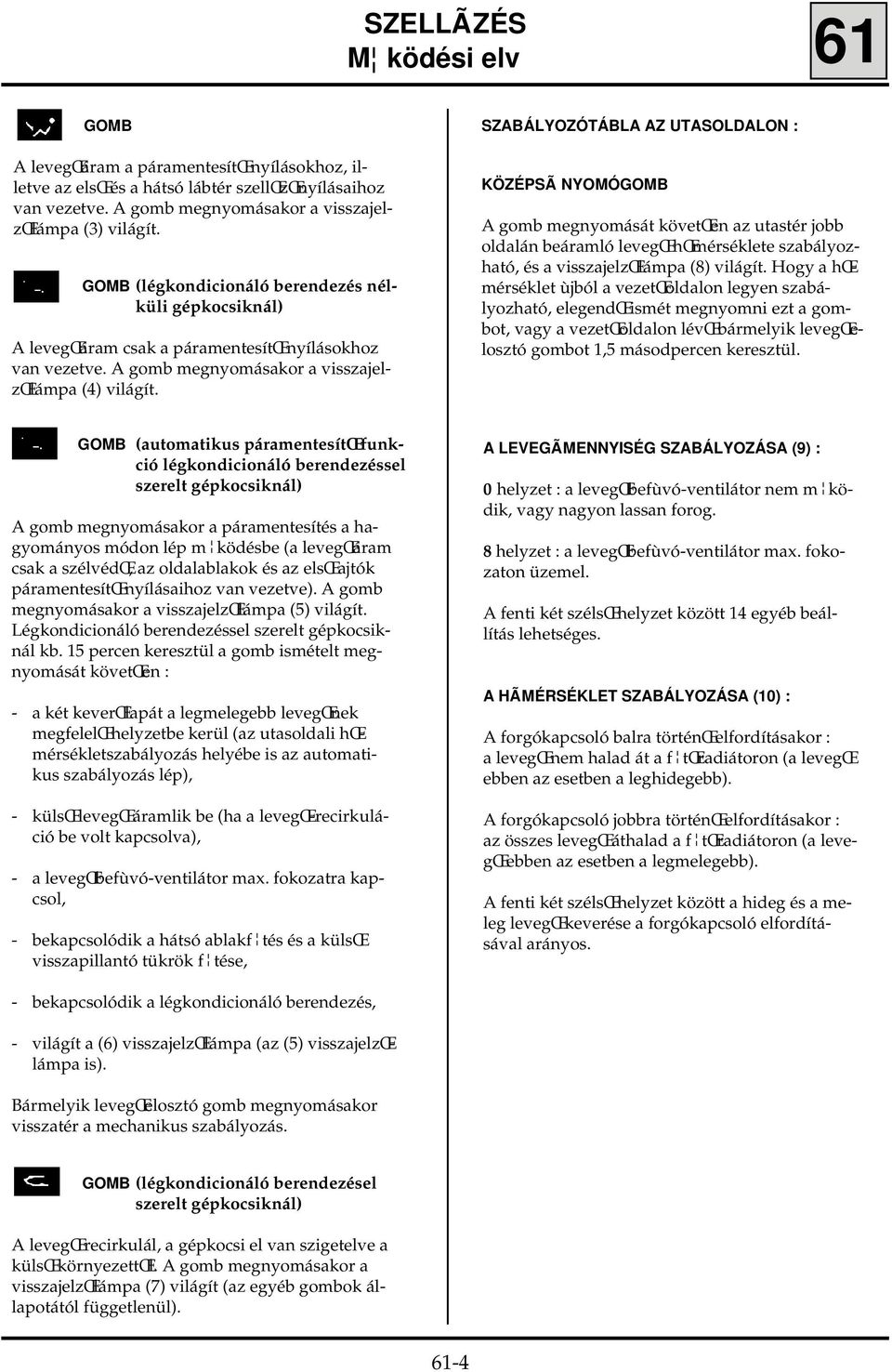

6 SZELLÃZÉS M ködési elv 61 GOMB A levegœáram a páramentesítœ nyílásokhoz, illetve az elsœ és a hátsó lábtér szellœzœnyílásaihoz van vezetve. A gomb megnyomásakor a visszajelzœlámpa (3) világít. GOMB (légkondicionáló berendezés nélküli gépkocsiknál) A levegœáram csak a páramentesítœ nyílásokhoz van vezetve. A gomb megnyomásakor a visszajelzœlámpa (4) világít. SZABÁLYOZÓTÁBLA AZ UTASOLDALON : KÖZÉPSà NYOMÓGOMB A gomb megnyomását követœen az utastér jobb oldalán beáramló levegœ hœmérséklete szabályozható, és a visszajelzœlámpa (8) világít. Hogy a hœmérséklet ùjból a vezetœoldalon legyen szabályozható, elegendœ ismét megnyomni ezt a gombot, vagy a vezetœoldalon lévœ bármelyik levegœelosztó gombot 1,5 másodpercen keresztül. GOMB (automatikus páramentesítœ funkció légkondicionáló berendezéssel szerelt gépkocsiknál) A gomb megnyomásakor a páramentesítés a hagyományos módon lép m ködésbe (a levegœáram csak a szélvédœ, az oldalablakok és az elsœ ajtók páramentesítœ nyílásaihoz van vezetve). A gomb megnyomásakor a visszajelzœlámpa (5) világít. Légkondicionáló berendezéssel szerelt gépkocsiknál kb. 15 percen keresztül a gomb ismételt megnyomását követœen : - a két keverœlapát a legmelegebb levegœnek megfelelœ helyzetbe kerül (az utasoldali hœmérsékletszabályozás helyébe is az automatikus szabályozás lép), - külsœ levegœ áramlik be (ha a levegœ-recirkuláció be volt kapcsolva), - a levegœbefùvó-ventilátor max. fokozatra kapcsol, - bekapcsolódik a hátsó ablakf tés és a külsœ visszapillantó tükrök f tése, A LEVEGÃMENNYISÉG SZABÁLYOZÁSA (9) : 0 helyzet : a levegœbefùvó-ventilátor nem m ködik, vagy nagyon lassan forog. 8 helyzet : a levegœbefùvó-ventilátor max. fokozaton üzemel. A fenti két szélsœ helyzet között 14 egyéb beállítás lehetséges. A HÃMÉRSÉKLET SZABÁLYOZÁSA (10) : A forgókapcsoló balra történœ elfordításakor : a levegœ nem halad át a f tœradiátoron (a levegœ ebben az esetben a leghidegebb). A forgókapcsoló jobbra történœ elfordításakor : az összes levegœ áthalad a f tœradiátoron (a levegœ ebben az esetben a legmelegebb). A fenti két szélsœ helyzet között a hideg és a meleg levegœ keverése a forgókapcsoló elfordításával arányos. - bekapcsolódik a légkondicionáló berendezés, - világít a (6) visszajelzœlámpa (az (5) visszajelzœlámpa is). Bármelyik levegœelosztó gomb megnyomásakor visszatér a mechanikus szabályozás. GOMB (légkondicionáló berendezésel szerelt gépkocsiknál) A levegœ recirkulál, a gépkocsi el van szigetelve a külsœ környezettœl. A gomb megnyomásakor a visszajelzœlámpa (7) világít (az egyéb gombok állapotától függetlenül). 61-4

7 SZELLÃZÉS M ködési elv 61 HÁTSÓ ABLAKFÙTÉS KAPCSOLÓJA (1) 10383M5 A hátsó ablakf tés a gomb megnyomásakor bekapcsolódik, majd az idœzítés leteltekor kikapcsol. Az ablakf tés a gomb ismételt megnyomásával is kikapcsolható. 61-5

8 SZELLÃZÉS Szabályozómotorok 61 LEVEGÃHÃMÉRSÉKLETET ÉS LEVEGÃELOSZTÁST SZABÁLYOZÓ MOTOROK LEVEGÃHÃMÉRSÉKLETET SZABÁLYOZÓ MOTOR (B) CSATLAKOZÓJA DIM6102 DIM6101 A : LevegŒelosztást szabályozó motor B : LevegŒhŒmérsékletet (levegœkeverést) szabályozó motor A m ködtetœ fogaskerekek a helytelen szerelés elkerülésére össze vannak jelölve egymással (az ábrán nyilakkal jelölve). A fenti ábrán a jobb oldali egység látható, a bal oldali egység szimmetrikus kialakításù. A motor 12 V-os táplálása a 4. és a 6. pontokon keresztül történik a m szerfaltól jövœ vezérlés függvényében. A potenciométer (A) állandó 5 V-os táplálást kap az 1. és a 3. ponton keresztül pont : balkormányos gépkocsik esetén testelés, jobbkormányos gépkocsik esetén + táplálás pont : balkormányos gépkocsik esetén + táplálás, jobbkormányos gépkocsik esetén testelés. 2. pont : a keverœlapát tengelyére erœsített kurzorral van kapcsolatban, és a keverœlapát helyzetéhez tartozó feszültségjelrœl ad információt. A hœmérsékletszabályozás kapcsolójának elfordításakor a rendszer összehasonlítja ezt a feszültségjelet az adott beállításhoz tartozó felügyeleti értékkel, és m ködésbe hozza a keverœlapát motorját, hogy kiegyenlítse a 2. pont feszültségjele és a felügyeleti érték közötti különbséget. A fenti jellemzœk a jobb és a bal oldali egység esetén azonosak. 61-6

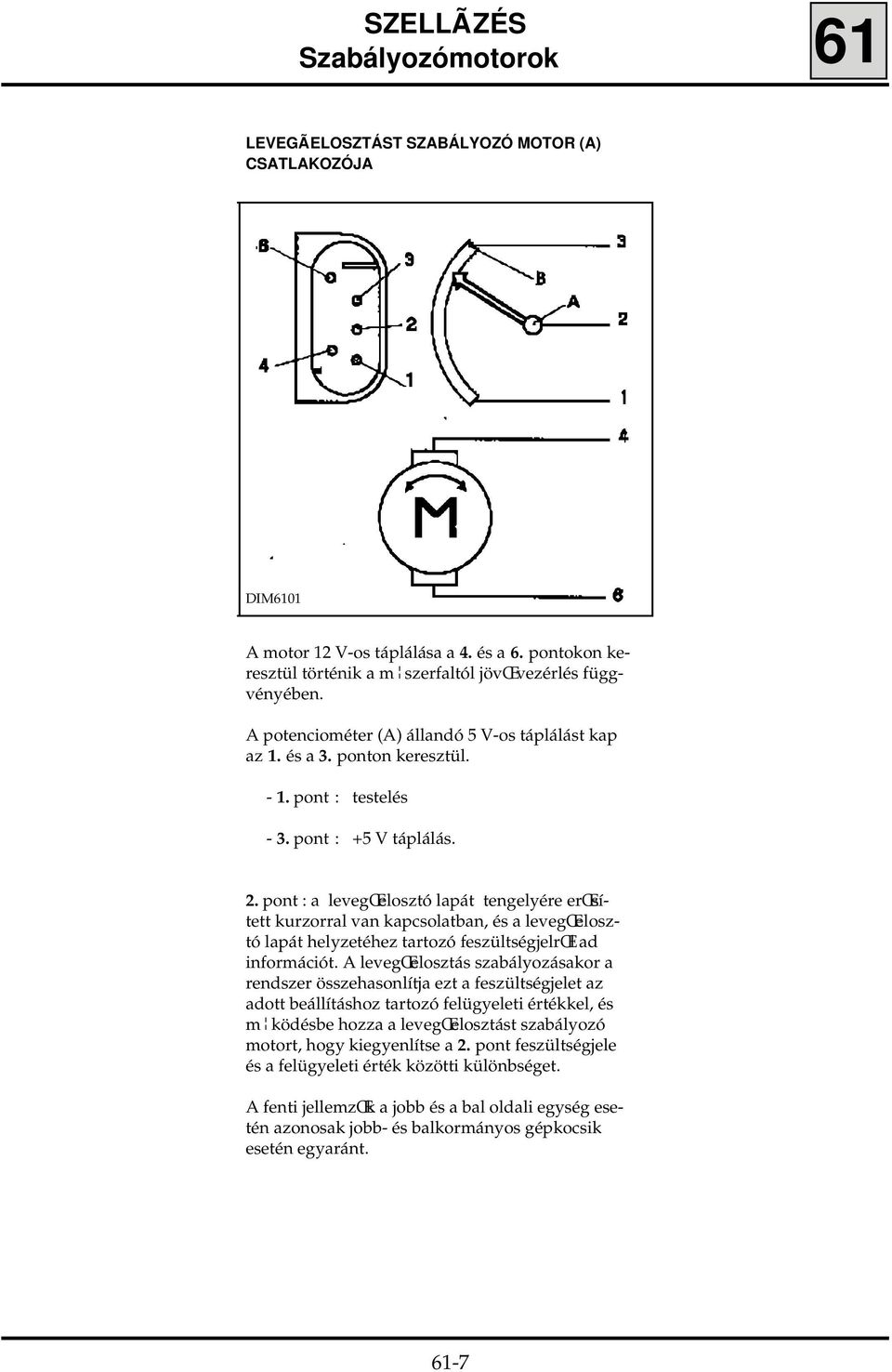

9 SZELLÃZÉS Szabályozómotorok 61 LEVEGÃELOSZTÁST SZABÁLYOZÓ MOTOR (A) CSATLAKOZÓJA DIM6101 A motor 12 V-os táplálása a 4. és a 6. pontokon keresztül történik a m szerfaltól jövœ vezérlés függvényében. A potenciométer (A) állandó 5 V-os táplálást kap az 1. és a 3. ponton keresztül pont : testelés - 3. pont : +5 V táplálás. 2. pont : a levegœelosztó lapát tengelyére erœsített kurzorral van kapcsolatban, és a levegœelosztó lapát helyzetéhez tartozó feszültségjelrœl ad információt. A levegœelosztás szabályozásakor a rendszer összehasonlítja ezt a feszültségjelet az adott beállításhoz tartozó felügyeleti értékkel, és m ködésbe hozza a levegœelosztást szabályozó motort, hogy kiegyenlítse a 2. pont feszültségjele és a felügyeleti érték közötti különbséget. A fenti jellemzœk a jobb és a bal oldali egység esetén azonosak jobb- és balkormányos gépkocsik esetén egyaránt. 61-7

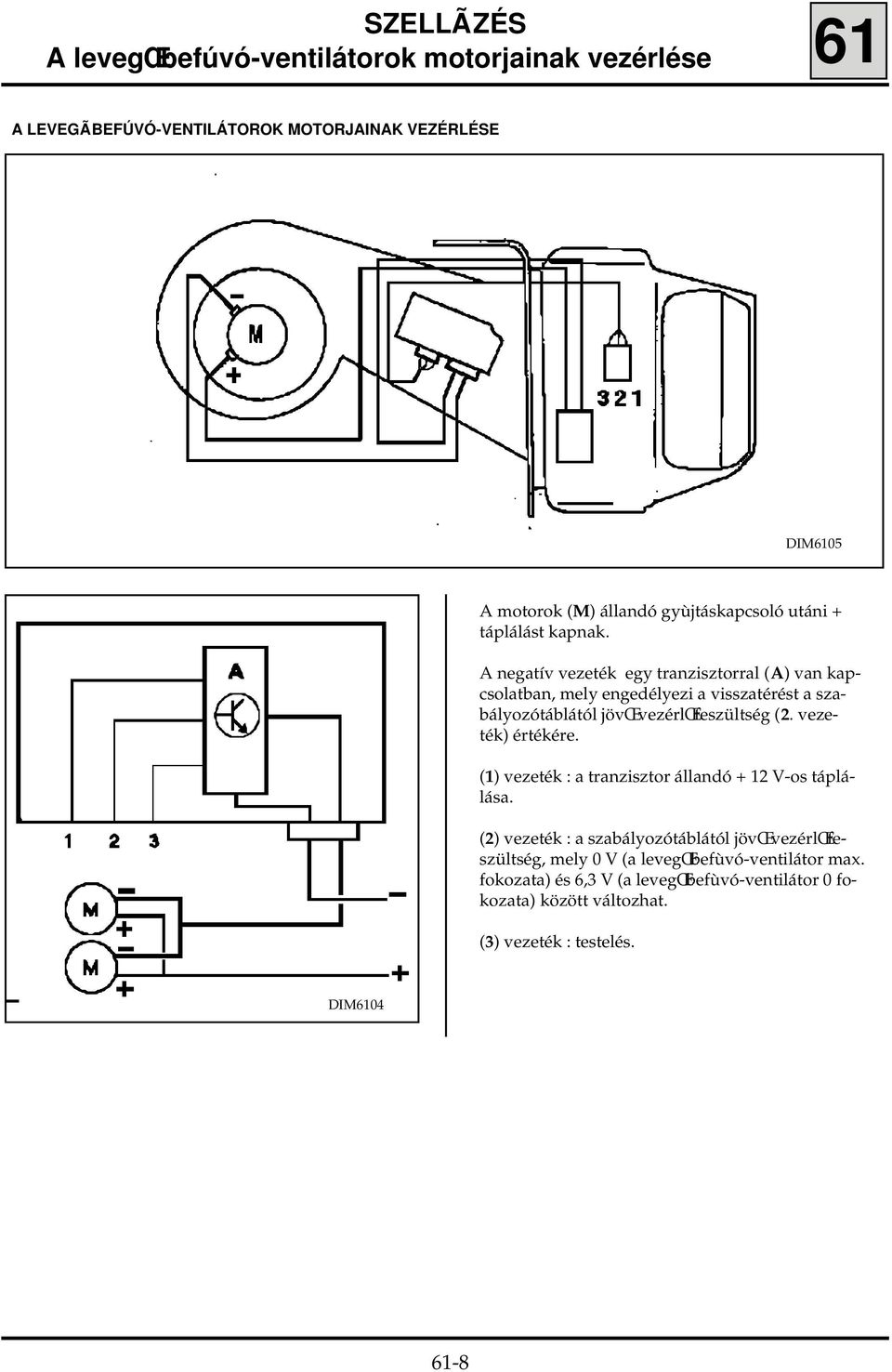

10 SZELLÃZÉS A levegœbefúvó-ventilátorok motorjainak vezérlése 61 A LEVEGÃBEFÚVÓ-VENTILÁTOROK MOTORJAINAK VEZÉRLÉSE DIM6105 A motorok (M) állandó gyùjtáskapcsoló utáni + táplálást kapnak. A negatív vezeték egy tranzisztorral (A) van kapcsolatban, mely engedélyezi a visszatérést a szabályozótáblától jövœ vezérlœfeszültség (2. vezeték) értékére. (1) vezeték : a tranzisztor állandó + 12 V-os táplálása. (2) vezeték : a szabályozótáblától jövœ vezérlœfeszültség, mely 0 V (a levegœbefùvó-ventilátor max. fokozata) és 6,3 V (a levegœbefùvó-ventilátor 0 fokozata) között változhat. (3) vezeték : testelés. DIM

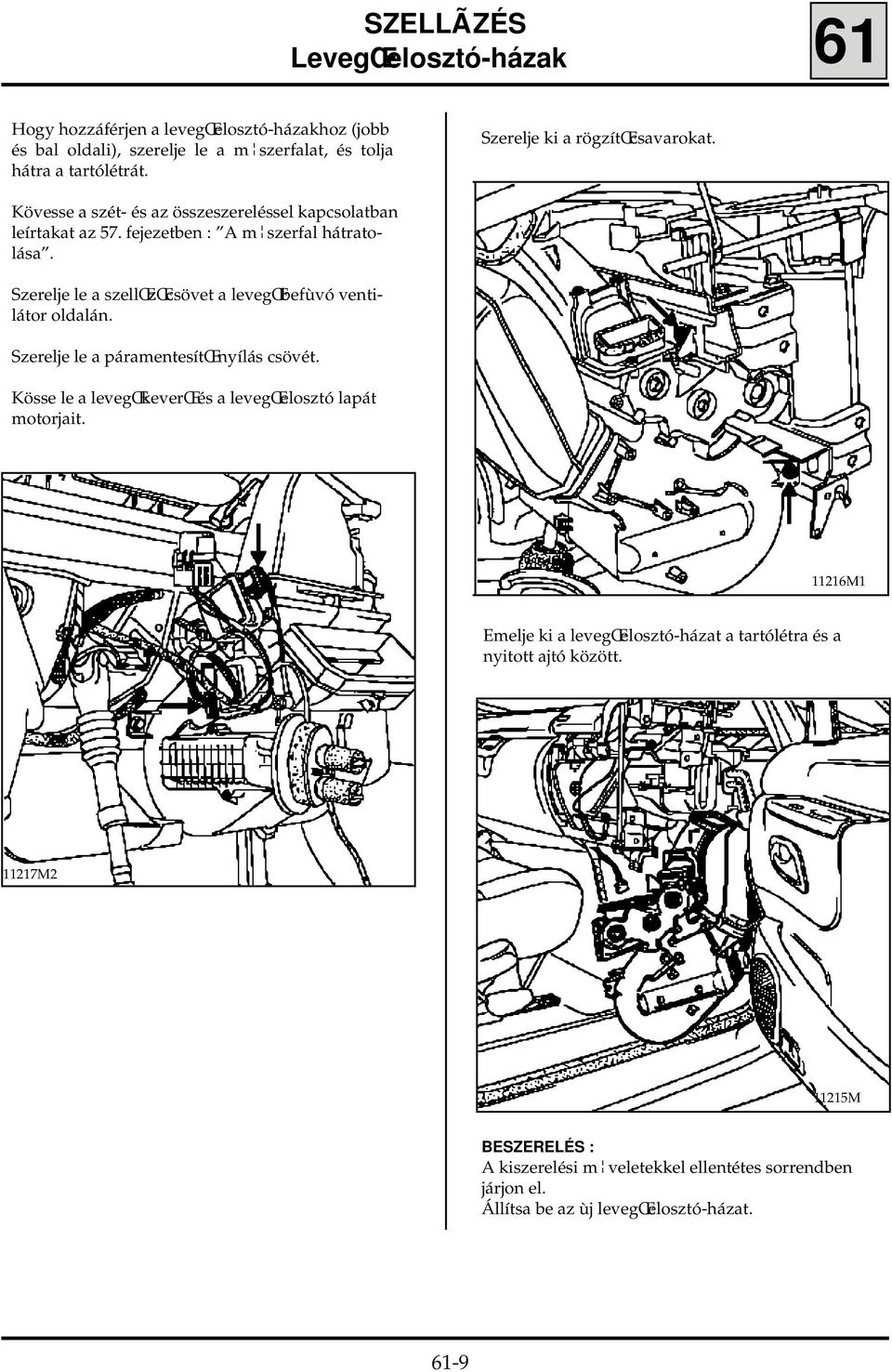

11 SZELLÃZÉS LevegŒelosztó-házak 61 Hogy hozzáférjen a levegœelosztó-házakhoz (jobb és bal oldali), szerelje le a m szerfalat, és tolja hátra a tartólétrát. Szerelje ki a rögzítœcsavarokat. Kövesse a szét- és az összeszereléssel kapcsolatban leírtakat az 57. fejezetben : A m szerfal hátratolása. Szerelje le a szellœzœcsövet a levegœbefùvó ventilátor oldalán. Szerelje le a páramentesítœ nyílás csövét. Kösse le a levegœkeverœ és a levegœelosztó lapát motorjait M1 Emelje ki a levegœelosztó-házat a tartólétra és a nyitott ajtó között M M BESZERELÉS : A kiszerelési m veletekkel ellentétes sorrendben járjon el. Állítsa be az ùj levegœelosztó-házat. 61-9

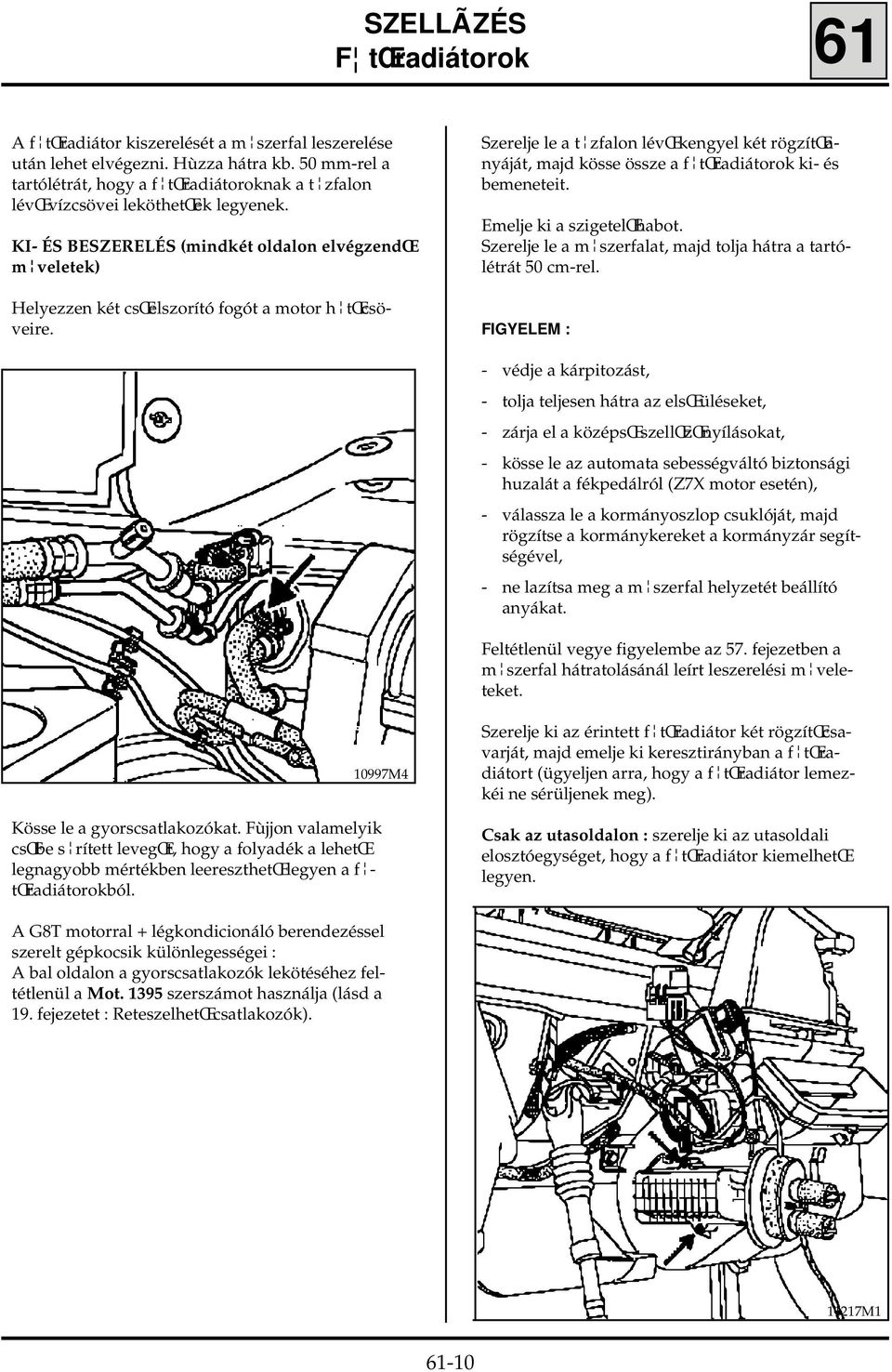

12 SZELLÃZÉS F tœradiátorok 61 A f tœradiátor kiszerelését a m szerfal leszerelése után lehet elvégezni. Hùzza hátra kb. 50 mm-rel a tartólétrát, hogy a f tœradiátoroknak a t zfalon lévœ vízcsövei leköthetœek legyenek. KI- ÉS BESZERELÉS (mindkét oldalon elvégzendœ m veletek) Helyezzen két csœelszorító fogót a motor h tœcsöveire. Szerelje le a t zfalon lévœ kengyel két rögzítœanyáját, majd kösse össze a f tœradiátorok ki- és bemeneteit. Emelje ki a szigetelœhabot. Szerelje le a m szerfalat, majd tolja hátra a tartólétrát 50 cm-rel. FIGYELEM : - védje a kárpitozást, - tolja teljesen hátra az elsœ üléseket, - zárja el a középsœ szellœzœnyílásokat, - kösse le az automata sebességváltó biztonsági huzalát a fékpedálról (Z7X motor esetén), - válassza le a kormányoszlop csuklóját, majd rögzítse a kormánykereket a kormányzár segítségével, - ne lazítsa meg a m szerfal helyzetét beállító anyákat. Feltétlenül vegye figyelembe az 57. fejezetben a m szerfal hátratolásánál leírt leszerelési m veleteket M4 Kösse le a gyorscsatlakozókat. Fùjjon valamelyik csœbe s rített levegœt, hogy a folyadék a lehetœ legnagyobb mértékben leereszthetœ legyen a f tœradiátorokból. Szerelje ki az érintett f tœradiátor két rögzítœcsavarját, majd emelje ki keresztirányban a f tœradiátort (ügyeljen arra, hogy a f tœradiátor lemezkéi ne sérüljenek meg). Csak az utasoldalon : szerelje ki az utasoldali elosztóegységet, hogy a f tœradiátor kiemelhetœ legyen. A G8T motorral + légkondicionáló berendezéssel szerelt gépkocsik különlegességei : A bal oldalon a gyorscsatlakozók lekötéséhez feltétlenül a Mot szerszámot használja (lásd a 19. fejezetet : ReteszelhetŒ csatlakozók) M

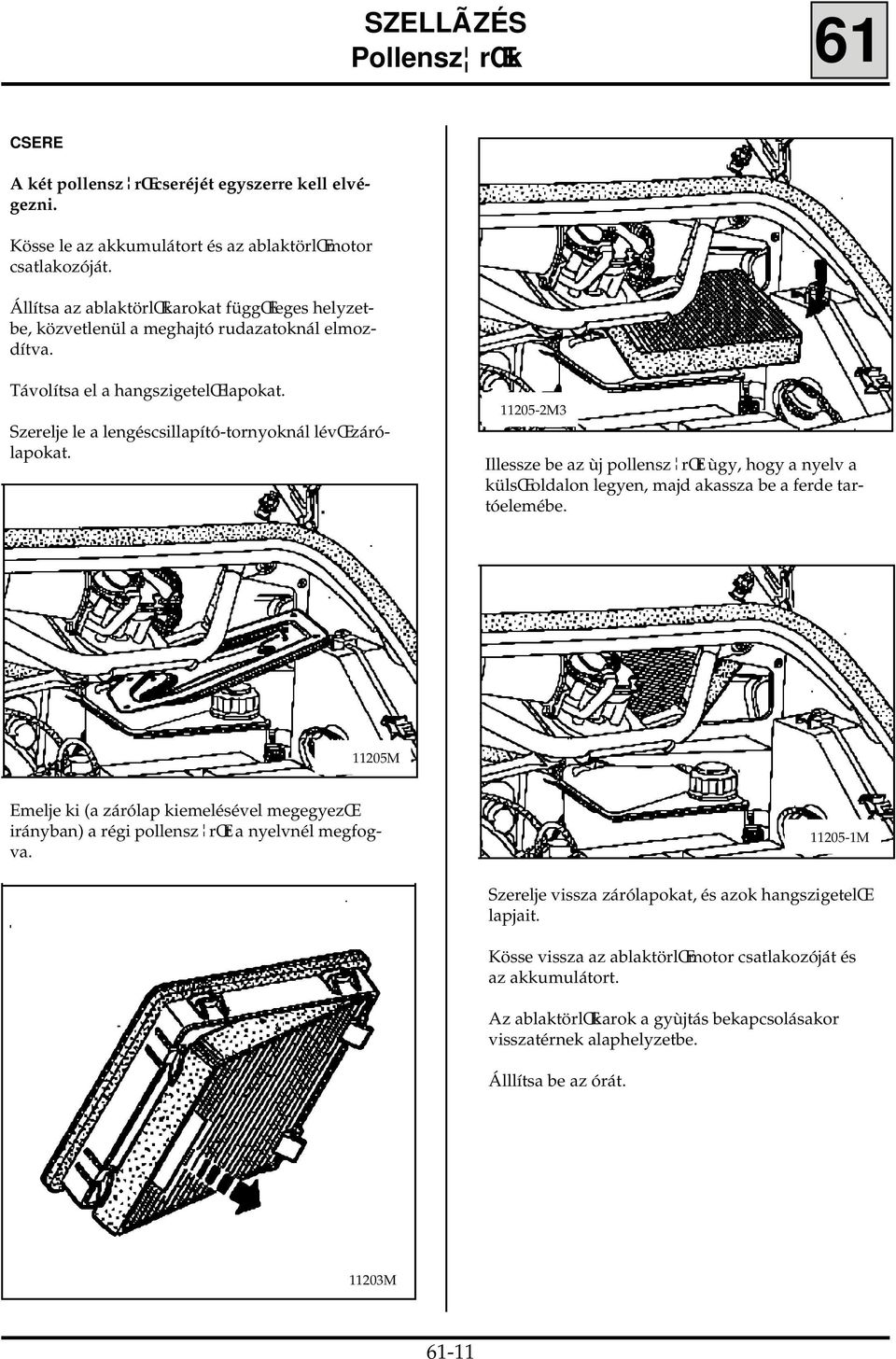

13 61-11 SZELLÃZÉS Pollensz rœk 61 CSERE A két pollensz rœ cseréjét egyszerre kell elvégezni. Kösse le az akkumulátort és az ablaktörlœmotor csatlakozóját. Állítsa az ablaktörlœkarokat függœleges helyzetbe, közvetlenül a meghajtó rudazatoknál elmozdítva. Távolítsa el a hangszigetelœ lapokat. Szerelje le a lengéscsillapító-tornyoknál lévœ zárólapokat M3 Illessze be az ùj pollensz rœt ùgy, hogy a nyelv a külsœ oldalon legyen, majd akassza be a ferde tartóelemébe M Emelje ki (a zárólap kiemelésével megegyezœ irányban) a régi pollensz rœt a nyelvnél megfogva M Szerelje vissza zárólapokat, és azok hangszigetelœ lapjait. Kösse vissza az ablaktörlœmotor csatlakozóját és az akkumulátort. Az ablaktörlœkarok a gyùjtás bekapcsolásakor visszatérnek alaphelyzetbe. Álllítsa be az órát M

14 Általánosságok R 62-1

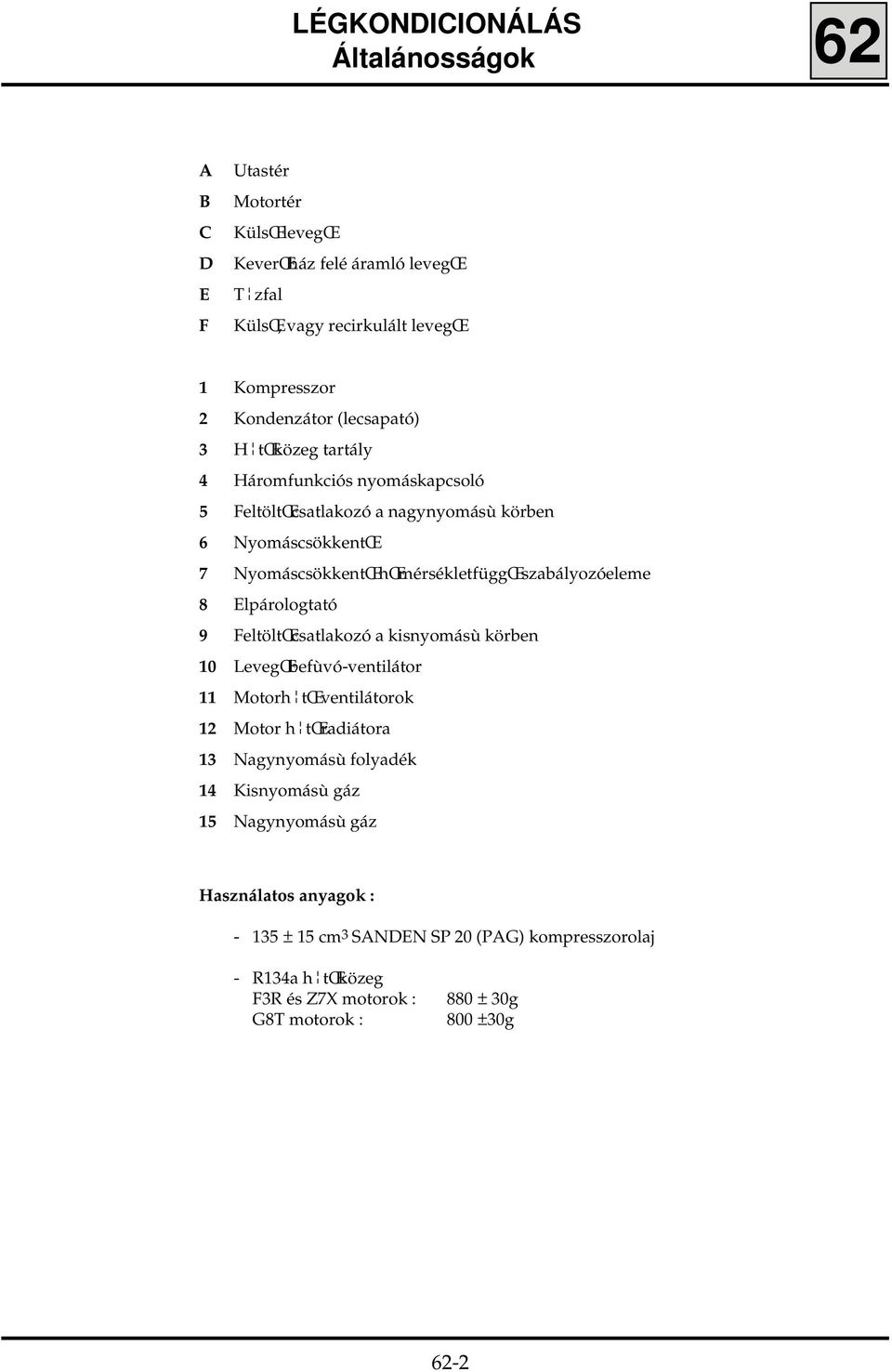

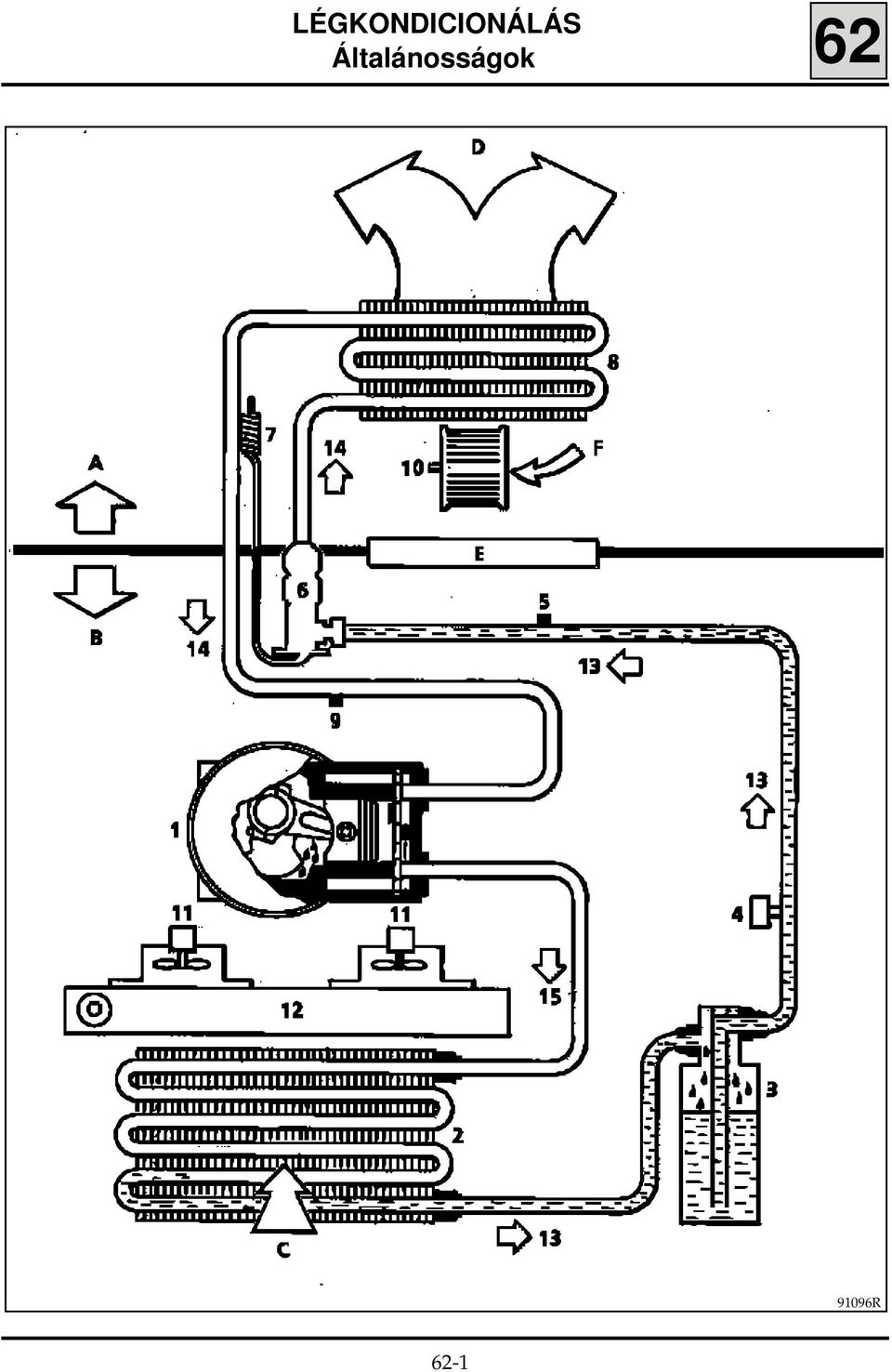

15 Általánosságok 62 A B C D E F Utastér Motortér KülsŒ levegœ KeverŒház felé áramló levegœ T zfal KülsŒ, vagy recirkulált levegœ 1 Kompresszor 2 Kondenzátor (lecsapató) 3 H tœközeg tartály 4 Háromfunkciós nyomáskapcsoló 5 FeltöltŒcsatlakozó a nagynyomásù körben 6 NyomáscsökkentŒ 7 NyomáscsökkentŒ hœmérsékletfüggœ szabályozóeleme 8 Elpárologtató 9 FeltöltŒcsatlakozó a kisnyomásù körben 10 LevegŒbefùvó-ventilátor 11 Motorh tœ ventilátorok 12 Motor h tœradiátora 13 Nagynyomásù folyadék 14 Kisnyomásù gáz 15 Nagynyomásù gáz Használatos anyagok : ± 15 cm 3 SANDEN SP 20 (PAG) kompresszorolaj - R134a h tœközeg F3R és Z7X motorok : 880 ± 30g G8T motorok : 800 ±30g 62-2

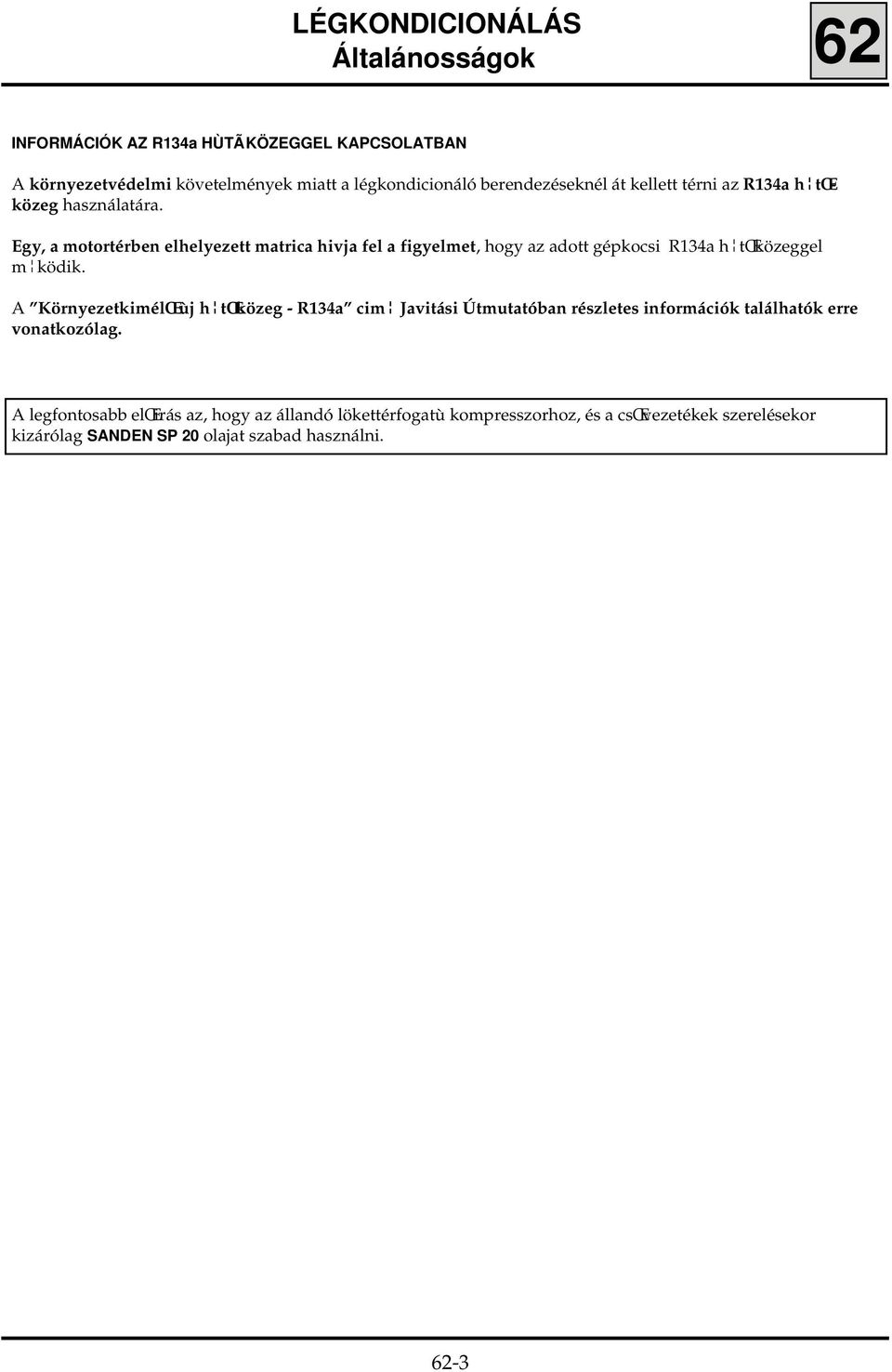

16 Általánosságok 62 INFORMÁCIÓK AZ R134a HÙTÃKÖZEGGEL KAPCSOLATBAN A környezetvédelmi követelmények miatt a légkondicionáló berendezéseknél át kellett térni az R134a h tœközeg használatára. Egy, a motortérben elhelyezett matrica hivja fel a figyelmet, hogy az adott gépkocsi R134a h tœközeggel m ködik. A KörnyezetkimélŒ ùj h tœközeg - R134a cim Javitási Útmutatóban részletes információk találhatók erre vonatkozólag. A legfontosabb elœirás az, hogy az állandó lökettérfogatù kompresszorhoz, és a csœvezetékek szerelésekor kizárólag SANDEN SP 20 olajat szabad használni. 62-3

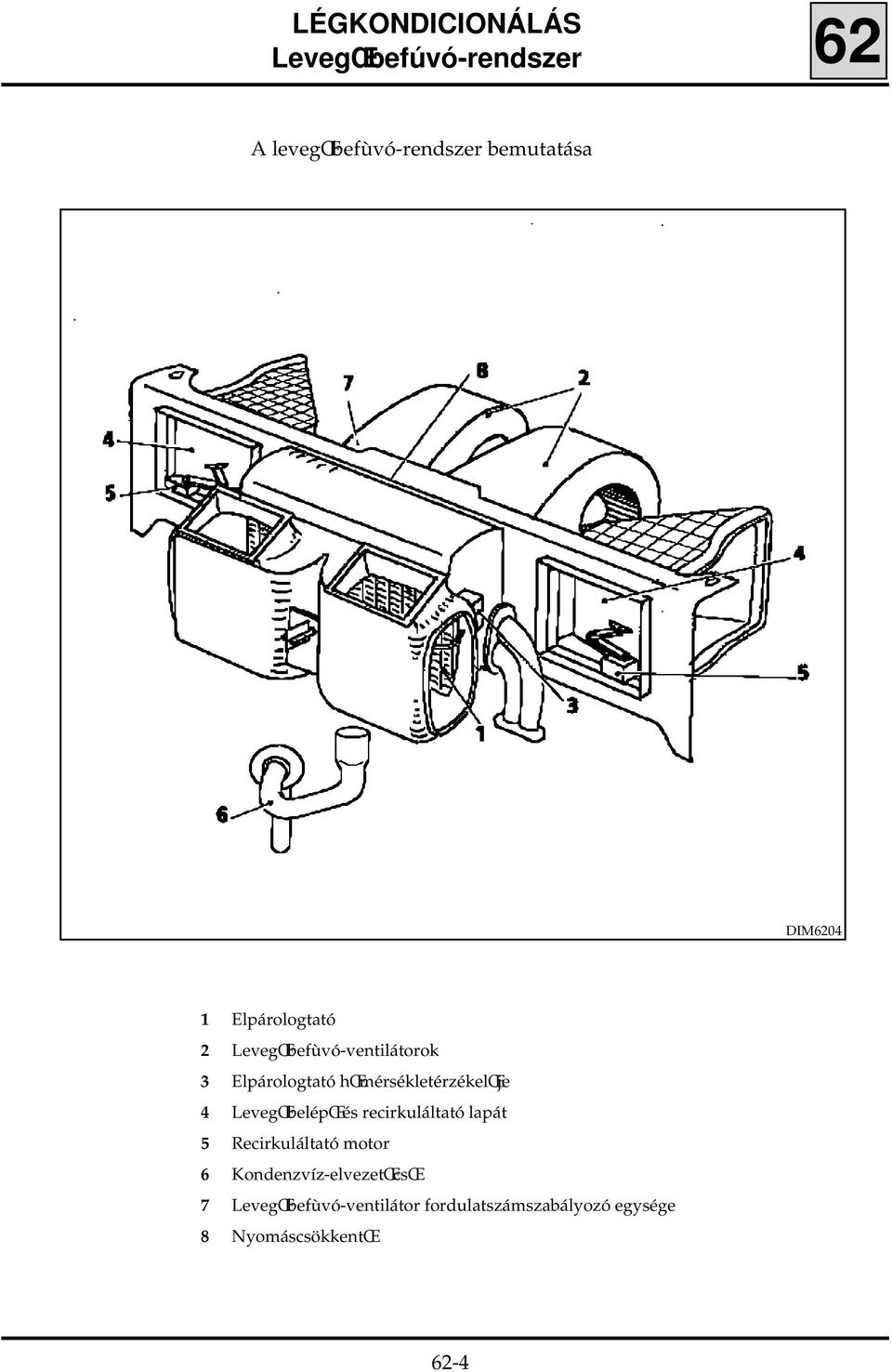

17 LevegŒbefúvó-rendszer 62 A levegœbefùvó-rendszer bemutatása DIM Elpárologtató 2 LevegŒbefùvó-ventilátorok 3 Elpárologtató hœmérsékletérzékelœje 4 LevegŒbelépŒ és recirkuláltató lapát 5 Recirkuláltató motor 6 Kondenzvíz-elvezetŒcsŒ 7 LevegŒbefùvó-ventilátor fordulatszámszabályozó egysége 8 NyomáscsökkentŒ 62-4

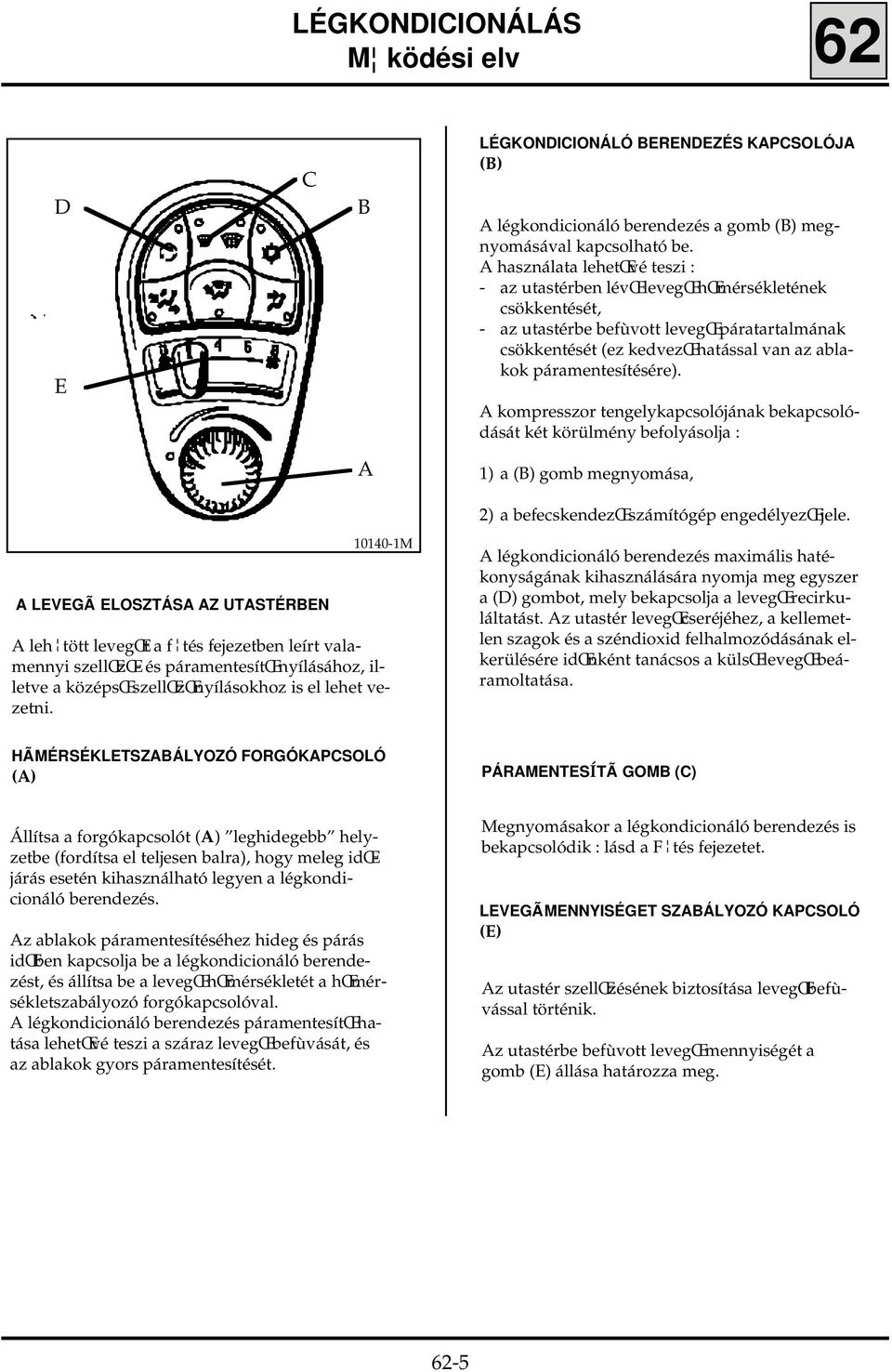

18 M ködési elv 62 D E C B LÉGKONDICIONÁLÓ BERENDEZÉS KAPCSOLÓJA (B) A légkondicionáló berendezés a gomb (B) megnyomásával kapcsolható be. A használata lehetœvé teszi : - az utastérben lévœ levegœ hœmérsékletének csökkentését, - az utastérbe befùvott levegœ páratartalmának csökkentését (ez kedvezœ hatással van az ablakok páramentesítésére). A kompresszor tengelykapcsolójának bekapcsolódását két körülmény befolyásolja : A 1) a (B) gomb megnyomása, 2) a befecskendezœ számítógép engedélyezœ jele. A LEVEGà ELOSZTÁSA AZ UTASTÉRBEN M A leh tött levegœt a f tés fejezetben leírt valamennyi szellœzœ- és páramentesítœ nyílásához, illetve a középsœ szellœzœnyílásokhoz is el lehet vezetni. A légkondicionáló berendezés maximális hatékonyságának kihasználására nyomja meg egyszer a (D) gombot, mely bekapcsolja a levegœ recirkuláltatást. Az utastér levegœcseréjéhez, a kellemetlen szagok és a széndioxid felhalmozódásának elkerülésére idœnként tanácsos a külsœ levegœ beáramoltatása. HÃMÉRSÉKLETSZABÁLYOZÓ FORGÓKAPCSOLÓ (A) PÁRAMENTESÍTà GOMB (C) Állítsa a forgókapcsolót (A) leghidegebb helyzetbe (fordítsa el teljesen balra), hogy meleg idœjárás esetén kihasználható legyen a légkondicionáló berendezés. Az ablakok páramentesítéséhez hideg és párás idœben kapcsolja be a légkondicionáló berendezést, és állítsa be a levegœ hœmérsékletét a hœmérsékletszabályozó forgókapcsolóval. A légkondicionáló berendezés páramentesítœ hatása lehetœvé teszi a száraz levegœ befùvását, és az ablakok gyors páramentesítését. Megnyomásakor a légkondicionáló berendezés is bekapcsolódik : lásd a F tés fejezetet. LEVEGÃMENNYISÉGET SZABÁLYOZÓ KAPCSOLÓ (E) Az utastér szellœzésének biztosítása levegœbefùvással történik. Az utastérbe befùvott levegœ mennyiségét a gomb (E) állása határozza meg. 62-5

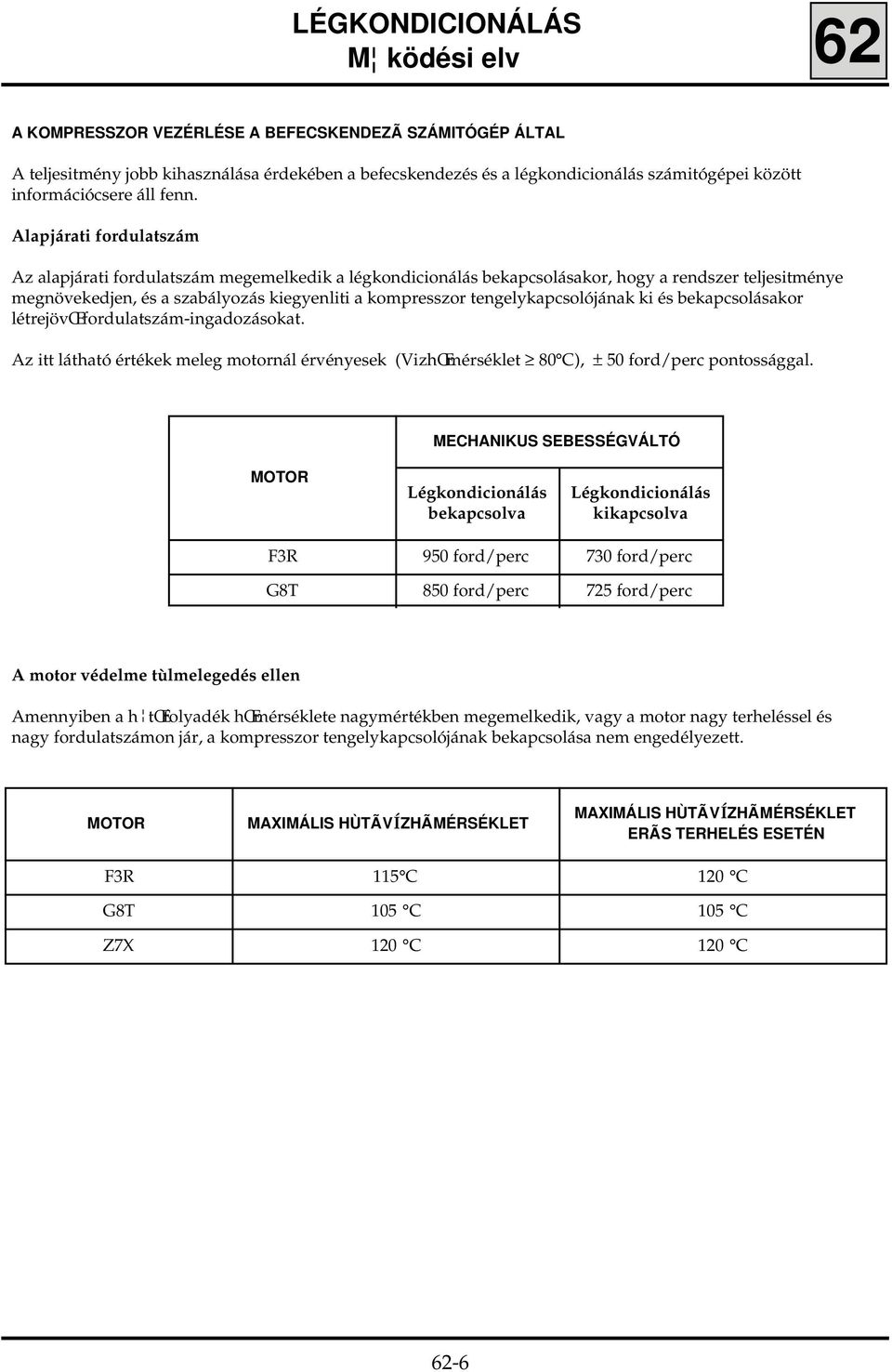

19 M ködési elv 62 A KOMPRESSZOR VEZÉRLÉSE A BEFECSKENDEZà SZÁMITÓGÉP ÁLTAL A teljesitmény jobb kihasználása érdekében a befecskendezés és a légkondicionálás számitógépei között információcsere áll fenn. Alapjárati fordulatszám Az alapjárati fordulatszám megemelkedik a légkondicionálás bekapcsolásakor, hogy a rendszer teljesitménye megnövekedjen, és a szabályozás kiegyenliti a kompresszor tengelykapcsolójának ki és bekapcsolásakor létrejövœ fordulatszám-ingadozásokat. Az itt látható értékek meleg motornál érvényesek (VizhŒmérséklet 80 C), ± 50 ford/perc pontossággal. MECHANIKUS SEBESSÉGVÁLTÓ MOTOR Légkondicionálás bekapcsolva Légkondicionálás kikapcsolva F3R 950 ford/perc 730 ford/perc G8T 850 ford/perc 725 ford/perc A motor védelme tùlmelegedés ellen Amennyiben a h tœfolyadék hœmérséklete nagymértékben megemelkedik, vagy a motor nagy terheléssel és nagy fordulatszámon jár, a kompresszor tengelykapcsolójának bekapcsolása nem engedélyezett. MOTOR MAXIMÁLIS HÙTÃVÍZHÃMÉRSÉKLET MAXIMÁLIS HÙTÃVÍZHÃMÉRSÉKLET ERÃS TERHELÉS ESETÉN F3R 115 C 120 C G8T 105 C 105 C Z7X 120 C 120 C 62-6

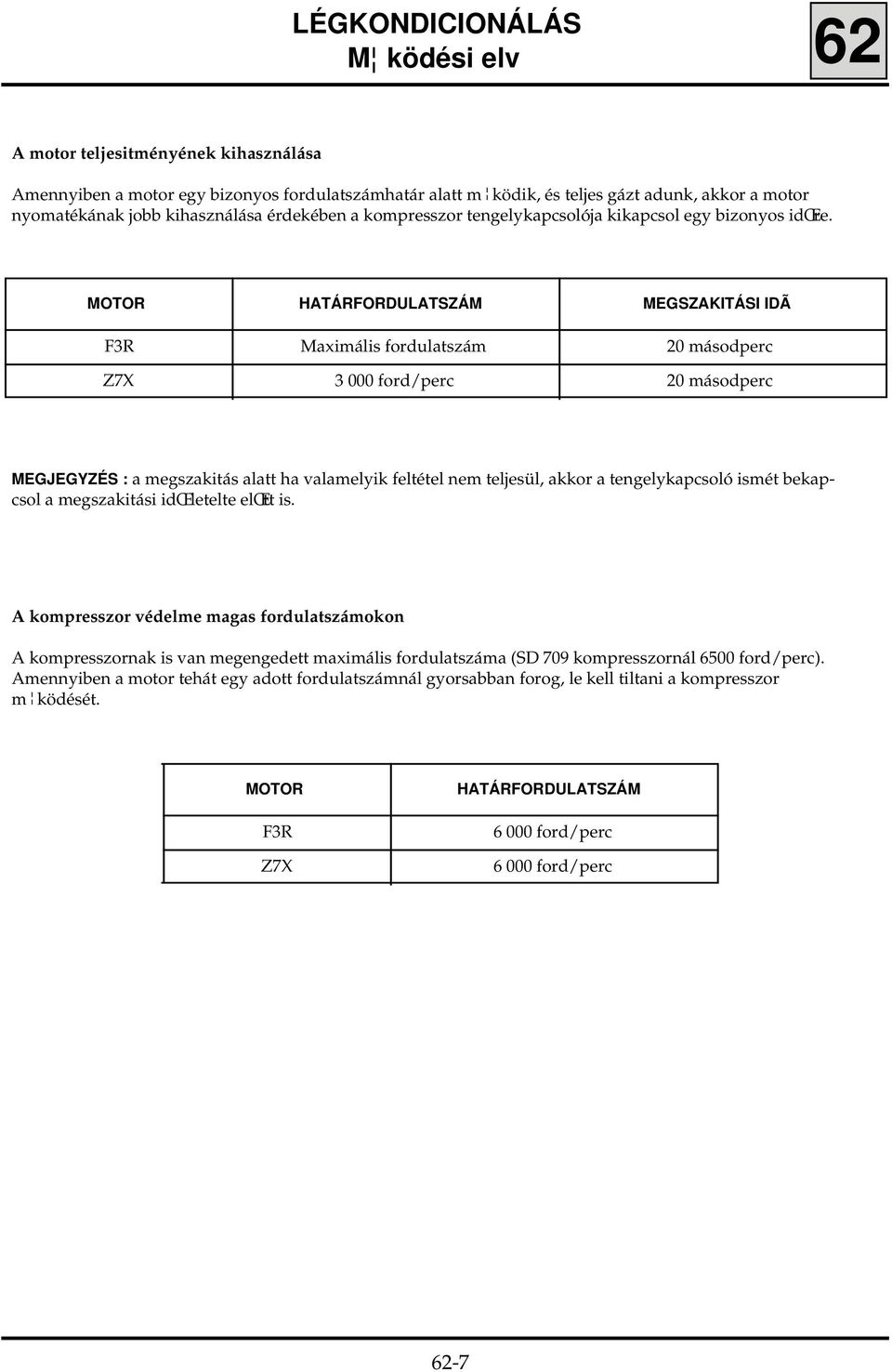

20 M ködési elv 62 A motor teljesitményének kihasználása Amennyiben a motor egy bizonyos fordulatszámhatár alatt m ködik, és teljes gázt adunk, akkor a motor nyomatékának jobb kihasználása érdekében a kompresszor tengelykapcsolója kikapcsol egy bizonyos idœre. MOTOR HATÁRFORDULATSZÁM MEGSZAKITÁSI IDà F3R Maximális fordulatszám 20 másodperc Z7X ford/perc 20 másodperc MEGJEGYZÉS : a megszakitás alatt ha valamelyik feltétel nem teljesül, akkor a tengelykapcsoló ismét bekapcsol a megszakitási idœ letelte elœtt is. A kompresszor védelme magas fordulatszámokon A kompresszornak is van megengedett maximális fordulatszáma (SD 709 kompresszornál 6500 ford/perc). Amennyiben a motor tehát egy adott fordulatszámnál gyorsabban forog, le kell tiltani a kompresszor m ködését. MOTOR F3R Z7X HATÁRFORDULATSZÁM ford/perc ford/perc 62-7

21 LevegŒbefúvó-rendszer 62 KISZERELÉS A levegœbefùvó-rendszer egy tartólemezre van rögzítve. Szerelje le a levegœbefùvó-ventilátor fedelének 8 db rögzítœcsavarját. Kösse le az akkumulátort. Ürítse le és gy jtse össze a h tœközeget (lásd a KörnyezetkimélŒ ùj h tœközeg - R134a cim Javitási Útmutatót). Szerelje le a m szerfal elsœ részét (lásd az 57. fejezetet : a m szerfal leszerelése). Csavarja le a légkondicionáló berendezés csœvezetékeinek rögzítœbilincsét a t zfalról M Kösse le a levegœbefùvó-rendszer és a levegœelosztó-házak között lévœ két levegœcsövet. Kösse le a motor és a recirkuláltatás tápvezetékeit M1 Szerelje le a m szerfal alatt lévœ hangszigetelœ burkolat két m anyag anyáját M3 62-8

22 LevegŒbefúvó-rendszer 62 Szerelje le részlegesen az elsœ hangszigetelœ burkolatot (4 db m anyag anya). Szerelje le az elsœ rugalmas rögzítést. Kösse le a motortéri csatlakozódobozt. Tolja hátra a m szerfalat (lásd az 57. fejezetet : A m szerfal hátratolása ). Kösse le a kondenzvíz-elvezetœ könyökcsövet. Szerelje ki a levegœbefùvó-ventilátor egység lemezbœl készült tartóelemének 4 db rögzítœcsavarját. DIM6205 Emelje ki a levegœbefùvó-ventilátorból és az elpárologtatóból álló egységet a m szerfal alól az utasoldalon. Beszerelés : A kiszerelési m veletekkel ellentétes sorrendben járjon el. Töltse fel a rendszert h tœközeggel. EllenŒrizze a recirkuláltató lapátok és a levegœbefùvó-ventilátor egyes fokozatainak m ködését. 62-9

23 Elpárologtató - NyomáscsökkentŒ 62 KISZERELÉS Az elpárologtató kiszereléséhez elœzetesen ki kell szerelni a levegœbefùvó-ventilátorból és az elpárologtatóból álló egységet (lásd az elœzœ fejezetet). Szerelje le az elpárologtatóból és a nyomáscsökkentœbœl álló egységet a tartólemezérœl (4 db csavar). Szerelje le az egységrœl a két burkolat-felet, majd emelje ki az elpárologtatót. NYOMÁSCSÖKKENTà KISZERELÉS Az elpárologtató kiemelését követœen szerelje le a nyomáscsökkentœ két rögzítœcsavarját az elpárologtatóról. Dugaszolja be a nyílásokat. BESZERELÉS A kiszerelési m veletekkel ellentétes sorrendben járjon el. Cserélje ki a tömítéseket. Ügyeljen arra, hogy az elpárologtató lemezkéi ne sérüljenek meg a beszerelés és az egyéb m veletek során

24 Kondenzátor - VíztelenítŒ-tartály 62 A kondenzátor (lecsapató), illetve a víztelenítœtartály ki- és beszereléséhez ki kell szerelni a motor komplett h tœegységét (lásd a 19. fejezetet : A h tœegység ki- és beszerelése ). A víztelenítœ-tartály le- és felszerelése : Szerelje le a kengyel rögzítœcsavarját (3). FONTOS : a radiátorokon lévœ lemezkék rendkívül törékenyek, ezért az egyes m veletek során a károsodások elkerülése végett tartsa be a szükséges óvintézkedéseket. A kondenzátor ki- és beszerelése : A h tœventilátorok felsœ kapcsainak (F) leszerelése : Emelje meg a felsœ részüket egy csavarhùzó segítségével, majd hátrafelé (2) elmozdítva szabadítsa ki a kapcsokat M M 62-11

25 Kondenzátor (lecsapató) 62 BESZERELÉS A kiszerelési m veletekkel ellentétes sorrendben járjon el. Amikor a csœvezetékeket visszaköti a víztelenítœtartályra, kenje be a tömítéseket a kompresszorhoz használatos olajjal. Töltse fel a rendszert h tœközeggel a töltœberendezés segítségével (ennek módszerét lásd a KörnyezetkimélŒ ùj h tœközeg - R134a cim Javitási Útmutatóban). EmlékeztetŒ a h tœközeg mennyiségével kapcsolatban : F3R és Z7Xmotorok : 880 ± 30g G8T motorok : 800 ±30g FONTOS : feltétlenül tartsa be a légkondicionáló berendezés különbözœ elemeit érintœ, az olajpótlásra vonatkozó elœírásokat (lásd a KörnyezetkimélŒ ùj h tœközeg - R134a cím Javitási Útmutatót)

26 F MOTOR LÉGKONDICIONÁLÁS Kompresszor 62 KISZERELÉS Köse le az akkumulátort. Ürítse le a h tœközeget a rendszerbœl a töltœberendezés segítségével. Lazítsa meg az ékszíj feszítœgörgœjének hatlapù belsœkulcsnyílásù csavarját (7 mm-es laptávù), majd lazítsa meg az ékszíjat egy 22 mm-es villáskulcs segítségével. Az egyszer már meglazított ékszíjat ki kell cserélni (lásd a következœ fejezetet : az ékszíj feszítése) R - a kompresszor 4 db rögzítœcsavarját (B), majd emelje ki a kompresszort S Kösse le a kompresszor tengelykapcsolójának tápvezetékét. Szerelje le : - a kompresszor csœvezetékeit, eltávolítva a két csavart (A), 97282R 62-13

27 F MOTOR LÉGKONDICIONÁLÁS Kompresszor 62 BESZERELÉS A kompresszor cseréje esetén az ùj kompresszor olajjal feltöltve kapható. FONTOS : feltétlenül tartsa be a légkondicionáló berendezés különbözœ elemeit érintœ, az olajpótlásra vonatkozó elœírásokat (lásd a KörnyezetkimélŒ ùj h tœközeg - R134a cim Javitási Útmutatót). A kiszerelési m veletekkel ellentétes sorrendben járjon el. Amikor a csœvezetékeket visszaköti a kompreszszorra, kenje be a tömítéseket a kompresszorhoz használatos olajjal. Az ékszíj felszerelésével kapcsolatban lásd a következœ fejezetet. Töltse fel a rendszert h tœközeggel a töltœberendezés segítségével (ennek módszerét lásd a KörnyezetkimélŒ ùj h tœközeg - R134a cim Javitási Útmutatóban). A betöltendœ h tœközeg mennyisége : 880 ± 30g 62-14

28 Z MOTOR LÉGKONDICIONÁLÁS Kompresszor 62 KISZERELÉS Kösse le az akkumulátort. Ürítse le a h tœközeget a rendszerbœl a töltœberendezés segítségével. Szerelje le a gépkocsi jobb oldalán a motor két védœburkolatát (A és B) R1 Szerelje le : - a két ékszíjat, - az olajsz rœt, - a kompresszor 4 db rögzítœcsavarját (G) R Szerelje le a generátor és a kompresszor ékszíját az alábbi módon : Az egyszer már meglazított ékszíjat ki kell cserélni (lásd a következœ fejezetet : az ékszíj feszítése). Lazítsa meg : - a generátor szíjfeszítœjének két csavarját (C), majd lazítsa meg az ékszíjat a csavar (D) segítségével, 97194R1 - a kompresszor szíjfeszítœjének két csavarját (E), majd lazítsa meg az ékszíjat a csavar (F) segítségével

29 Z MOTOR LÉGKONDICIONÁLÁS Kompresszor 62 BESZERELÉS A kompresszor cseréje esetén az ùj kompresszor olajjal feltöltve kapható. FONTOS : feltétlenül tartsa be a légkondicionáló berendezés különbözœ elemeit érintœ, az olajpótlásra vonatkozó elœírásokat (lásd a KörnyezetkimélŒ ùj h tœközeg - R134a cim Javitási Útmutatót). Szerelje le a csœvezetékek tartókengyelét a kompresszorról. Kösse le a kompresszor tápcsatlakozóját. Szerelje ki a kompresszort R A kiszerelési m veletekkel ellentétes sorrendben járjon el. Amikor a csœvezetékeket visszaköti a kompreszszorra, kenje be a tömítéseket a kompresszorhoz használatos olajjal. Az ékszíj felszerelésével kapcsolatban lásd az ékszíj feszítése fejezetet Töltse fel a rendszert h tœközeggel a töltœberendezés segítségével

30 Elpárologtató hœmérséklet-érzékelœje 62 ELPÁROLOGTATÓ HÃMÉRSÉKLET-ÉRZÉKELÃJE Ez egy negatív hœmérsékleti együtthatójù (CTN) termisztor, mely az elpárologtató elœtt helyezkedik el. Az elpárologtató-házra van szerelve. Hogy hozzáférhessen a hœmérséklet-érzékelœhöz, le kell szerelni a m szerfal felsœ részét és a zárólemezt (lásd az elœzœ oldalakat)

31 Recirkuláltató motor 62 RECIRKULÁLTATÓ MOTOR RECIRKULÁLTATÓ MOTOR (475) A recirkulálási üzemmód ( ) határozza meg a recirkuláltató lapát helyzetét a m ködtetœgomb helyzetének, illetve az automatikus páramentesítés igényeinek megfelelœen. A lapátot egy motor mozgatja. Hogy hozzáférhessen a motorhoz, le kell szerelni a m szerfal felsœ részét és a zárólemezt (lásd az elœzœ oldalakat). BESZERELÉS A kiszerelési m veletekkel ellentétes sorrendben járjon el. Semmilyen beállítást sem kell végezni : az akkumulátor lekötése, majd visszakötése, és a rendszer bekapcsolása után a recirkuláltató motor visszaáll alaphelyzetbe. KISZERELÉS FONTOS : kösse le az akkumulátort (erre feltétlenül szükség van, hogy a motor a késœbbiekben visszaállhasson alaphelyzetbe). Kösse le az érintett motort. Kösse le a recirkuláltató lapátot mozgató rudazatot. Szerelje ki a 3 db rögzítœcsavart, kösse le óvatosan a rudazatot, majd emelje ki a motort M

32 LevegŒbefúvó-ventilátor motorja 62 LEVEGÃBEFÚVÓ-VENTILÁTOR MOTORJA Akassza ki a tartónyelvet egy helyben gyártott horog segítségével. KISZERELÉS Kösse le az akkumulátort. Szerelje le a m szerfal elsœ részét. Szerelje le a kijelzœegységet. Szerelje le a hangszigetelœ burkolat felsœ részét, hogy a ventilátoregység fedele leszerelhetœ legyen M Szerelje le az adott ventilátorház rögzítœcsavarjait, majd kösse le a motort M BESZERELÉS A kiszerelési m veletekkel ellentétes sorrendben járjon el M

33 LevegŒbefúvó-ventilátor fordulatszám-szabályozója 62 LEVEGÃBEFÚVÓ-VENTILÁTOR FORDULATSZÁM- SZABÁLYOZÓJA Kösse le, majd emelje ki a szabályozóellenállást. KISZERELÉS Kösse le az akkumulátort. Szerelje le a m szerfal elsœ részét. Szerelje le a kijelzœegységet. Szerelje le a hangszigetelœ burkolat felsœ részét, hogy a ventilátoregység fedele leszerelhetœ legyen M BESZERELÉS 11452M A kiszerelési m veletekkel ellentétes sorrendben járjon el. Szerelje le a bal oldali ventilátorház rögzítœcsavarjait M

34 Háromfunkciós nyomáskapcsoló 62 HÁROMFUNKCIÓS NYOMÁSKAPCSOLÓ (411) A nyomáskapcsoló kiszerelését a h tœkör leüritése nélkül lehet elvégezni. Egy automatikus zárószelep elszigeteli a rendszert a környezettœl a nyomáskapcsoló leszerelésekor. A nyomáskapcsoló leszerelése a Mot szerszám segítségével történik : - az F3R és a Z7X motor esetén a jobb oldali kerékjárati lemezen keresztül, miután leszerelte a kerékjárati védœlemezt, - a G8T motor esetén felülrœl, egyéb elemek leszerelése nélkül M Az alábbi három feladatot látja el : Letiltás kis nyomásnál Letiltja a kompresszor m ködését, ha a nagynyomásù körben a nyomás 2 ± 0,25 bar alá csökken. Ismét biztositja a m ködést 2,15 ± 0,35 bar nyomás felett. Leállitás nagy nyomásnál S Megszakitja a kompresszor m ködését abban az esetben, ha a nagynyomásù körben a nyomás bar fölé emelkedik. Ismét biztositja a m ködést 21 ± 2 bar nyomás alatt. A h tœventillátorok vezérlése Bekapcsolja a h tœventillátorokat nagy sebességgel, ha a nyomás a nagynyomásù körben eléri a 19 ± 1,5 bar értéket. Visszakapcsol, ha a nyomás 14 ± 1,5 bar alá csökken

35 Gyorscsatlakozók 62 A légkondicionáló berendezés h tœcsövei a t zfalnál gyorscsatlakozók segítségével van bekötve. DIM M2 A gyorscsatlakozók lekötése : - ürítse le a h tœközeget a rendszerbœl, - illessze a NAUDER szerszámot (rendelési szám : 7240) a nagynyomásù csatlakozó (kis átmérœj ) köré, - illessze a NAUDER szerszámot (rendelési szám : 7242) a kisnyomásù csatlakozó (nagy átmérœj ) köré. DIM

36 Gyorscsatlakozók 62 Hùzza maga felé a szerszámot a rögzítœrugó szétfeszítéséhez, majd hùzza le a csœvezetéket. Dugaszolja be azonnal a nyílásokat, hogy elkerülhetœ legyen a szennyezœdések és a nedvesség bejutása a rendszerbe (a bedugaszolást feltétlenül el kell végezni). A gyorscsatlakozók bekötése : A gyorscsatlakozók bekötését szerszámok nélkül végezze, gondosan beillesztve azokat a t zfalra rögzített merev csövek tengelyvonalának irányában. EllenŒrizze a csœvezetékek körüli tömítœgy r k meglétét és állapotát. SZERSZÁMOK A GYORSCSATLAKOZÓK LEKÖTÉ- SÉHEZ : Cikkszámok : NAUDER 7240 és Az alábbi címen szerezhetœk be : CISCAR 18, rue Charles Despeaux CHATOU FRANCIAORSZÁG DIM M 62-23
