1 Mechanikus szerkezetek és felszerelések ÁLTALÁNOSSÁGOK OLDALSÓ NYÍLÁSZÁRÓK NYÍLÁSZÁRÓK ABLAKOK KÜLSà VÉDELEM KÜLSà FELSZERELÉSEK BELSà FELSZERELÉSEK BELSà FELSZERELÉSEK FELÜL BELSà BIZTONSÁGI BERENDEZÉSEK JE0A - JE0D - JE0E - SE0E - JE0J OKTÓBER Edition Hongroise "Az ezen javitási kézikönyvben szereplœ, a gyártómü által elœirt javitási módszerek a kiadvány összeállitásakor érvényes müszaki jellemzœk alapján lettek kialakitva. Amennyiben a gyártómü a gépkocsi bizonyos szerkezeti elemeit megváltoztatja, akkor azzal együtt a javitási módszerek is változhatnak. Az összes szerzœi jog birtokosa a Régie Nationale des Usines Renault S.A. Ezen kiadvány utánnyomása vagy forditása, akár kivonatosan is, valamint az alkatrészszámok és a kódolási rendszer alkalmazása a Régie Nationale des Usines Renault S.A. irásos engedélye nélkül tilos. C Régie Nationale des Usines Renault S.A. 1996

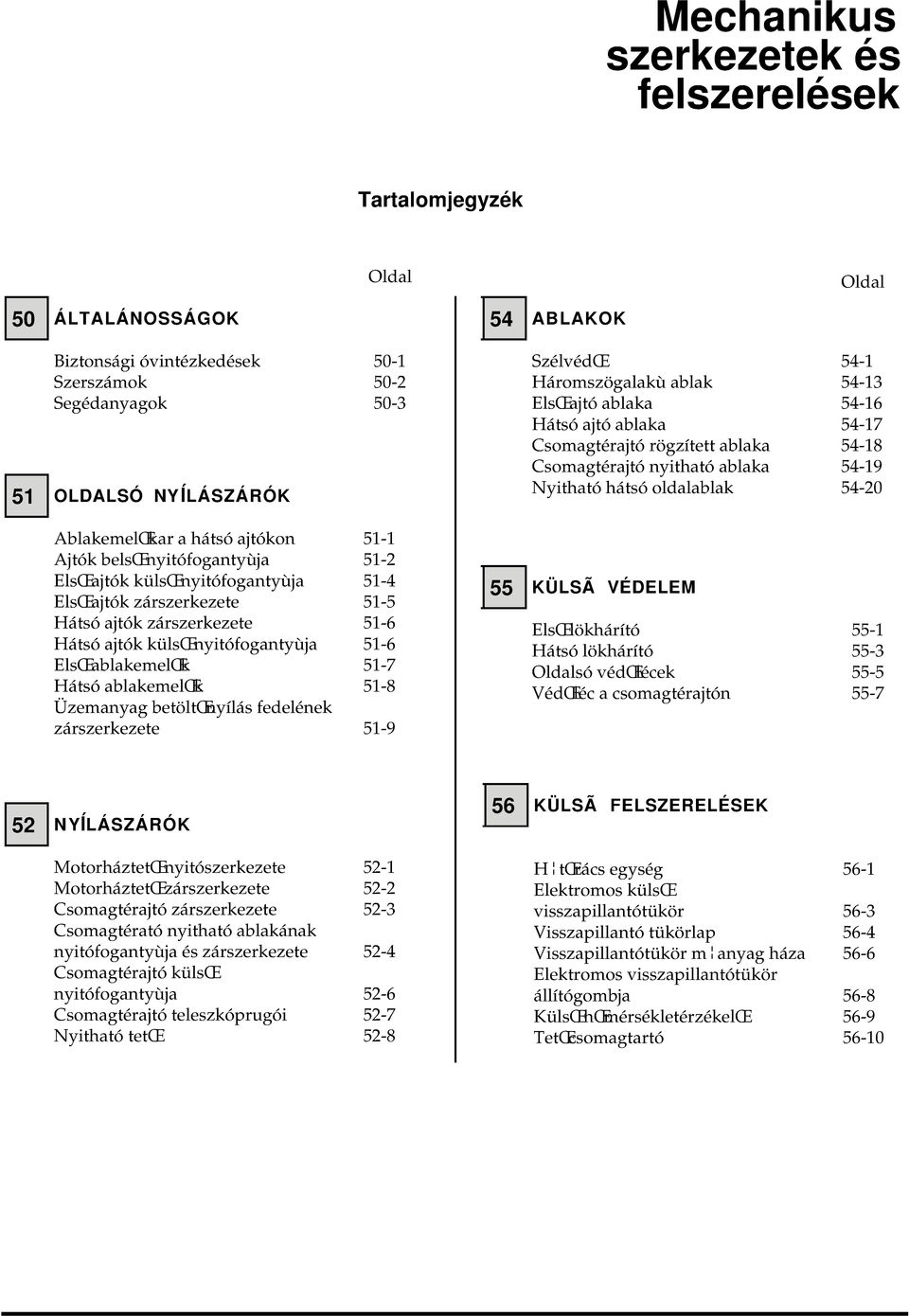

2 Mechanikus szerkezetek és felszerelések Tartalomjegyzék Oldal Oldal 50 ÁLTALÁNOSSÁGOK 54 ABLAKOK 51 Biztonsági óvintézkedések Szerszámok Segédanyagok OLDALSÓ NYÍLÁSZÁRÓK SzélvédŒ Háromszögalakù ablak ElsŒ ajtó ablaka Hátsó ajtó ablaka Csomagtérajtó rögzített ablaka Csomagtérajtó nyitható ablaka Nyitható hátsó oldalablak AblakemelŒkar a hátsó ajtókon Ajtók belsœ nyitófogantyùja ElsŒ ajtók külsœ nyitófogantyùja ElsŒ ajtók zárszerkezete Hátsó ajtók zárszerkezete Hátsó ajtók külsœ nyitófogantyùja ElsŒ ablakemelœk Hátsó ablakemelœk Üzemanyag betöltœnyílás fedelének zárszerkezete KÜLSà VÉDELEM ElsŒ lökhárító Hátsó lökhárító Oldalsó védœlécek VédŒléc a csomagtérajtón NYÍLÁSZÁRÓK 56 KÜLSà FELSZERELÉSEK MotorháztetŒ nyitószerkezete MotorháztetŒ zárszerkezete Csomagtérajtó zárszerkezete Csomagtérató nyitható ablakának nyitófogantyùja és zárszerkezete Csomagtérajtó külsœ nyitófogantyùja Csomagtérajtó teleszkóprugói Nyitható tetœ H tœrács egység Elektromos külsœ visszapillantótükör Visszapillantó tükörlap Visszapillantótükör m anyag háza Elektromos visszapillantótükör állítógombja KülsŒ hœmérsékletérzékelœ TetŒcsomagtartó

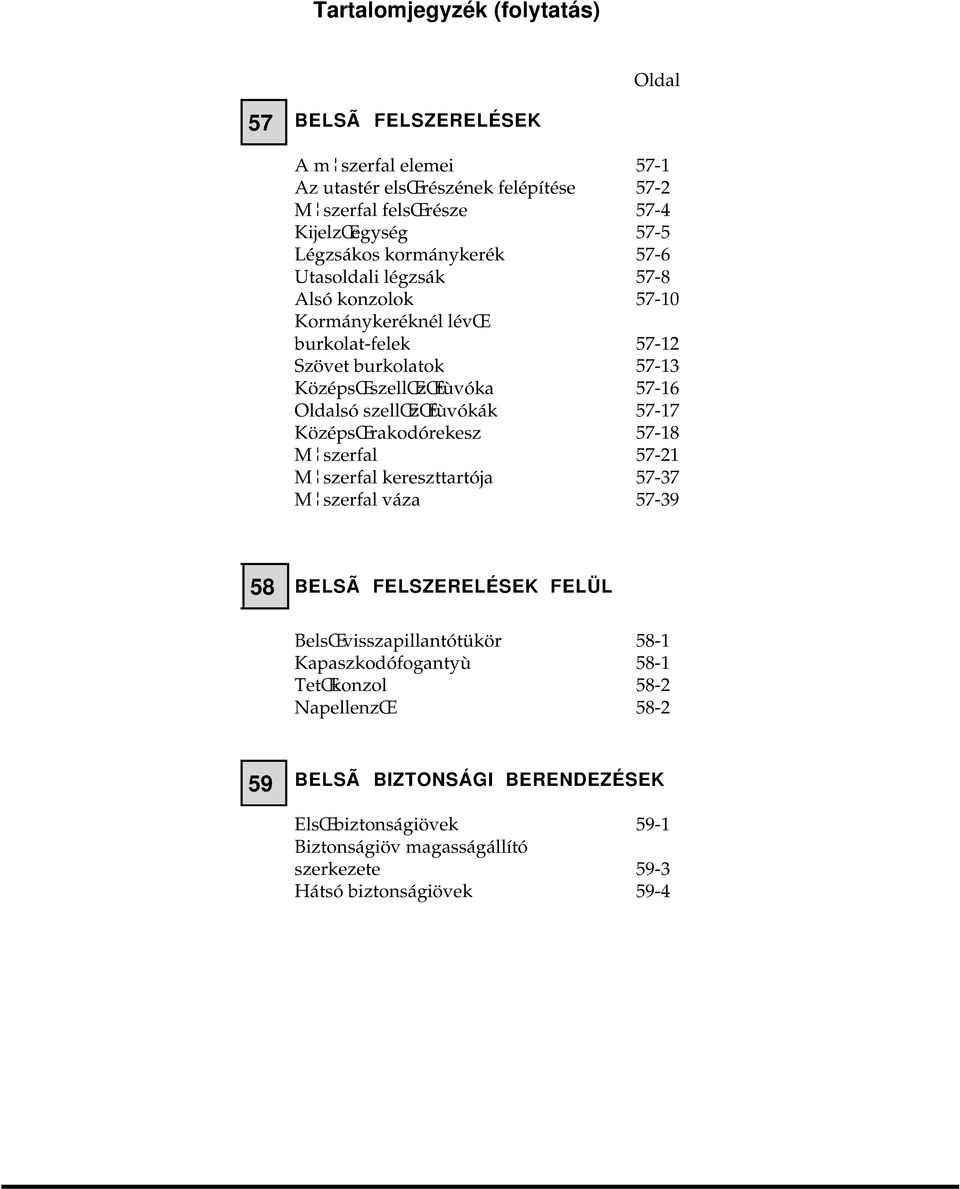

3 Tartalomjegyzék (folytatás) Oldal 57 BELSà FELSZERELÉSEK A m szerfal elemei Az utastér elsœ részének felépítése M szerfal felsœ része KijelzŒegység Légzsákos kormánykerék Utasoldali légzsák Alsó konzolok Kormánykeréknél lévœ burkolat-felek Szövet burkolatok KözépsŒ szellœzœfùvóka Oldalsó szellœzœfùvókák KözépsŒ rakodórekesz M szerfal M szerfal kereszttartója M szerfal váza BELSà FELSZERELÉSEK FELÜL BelsŒ visszapillantótükör Kapaszkodófogantyù TetŒkonzol NapellenzŒ BELSà BIZTONSÁGI BERENDEZÉSEK ElsŒ biztonságiövek Biztonságiöv magasságállító szerkezete Hátsó biztonságiövek

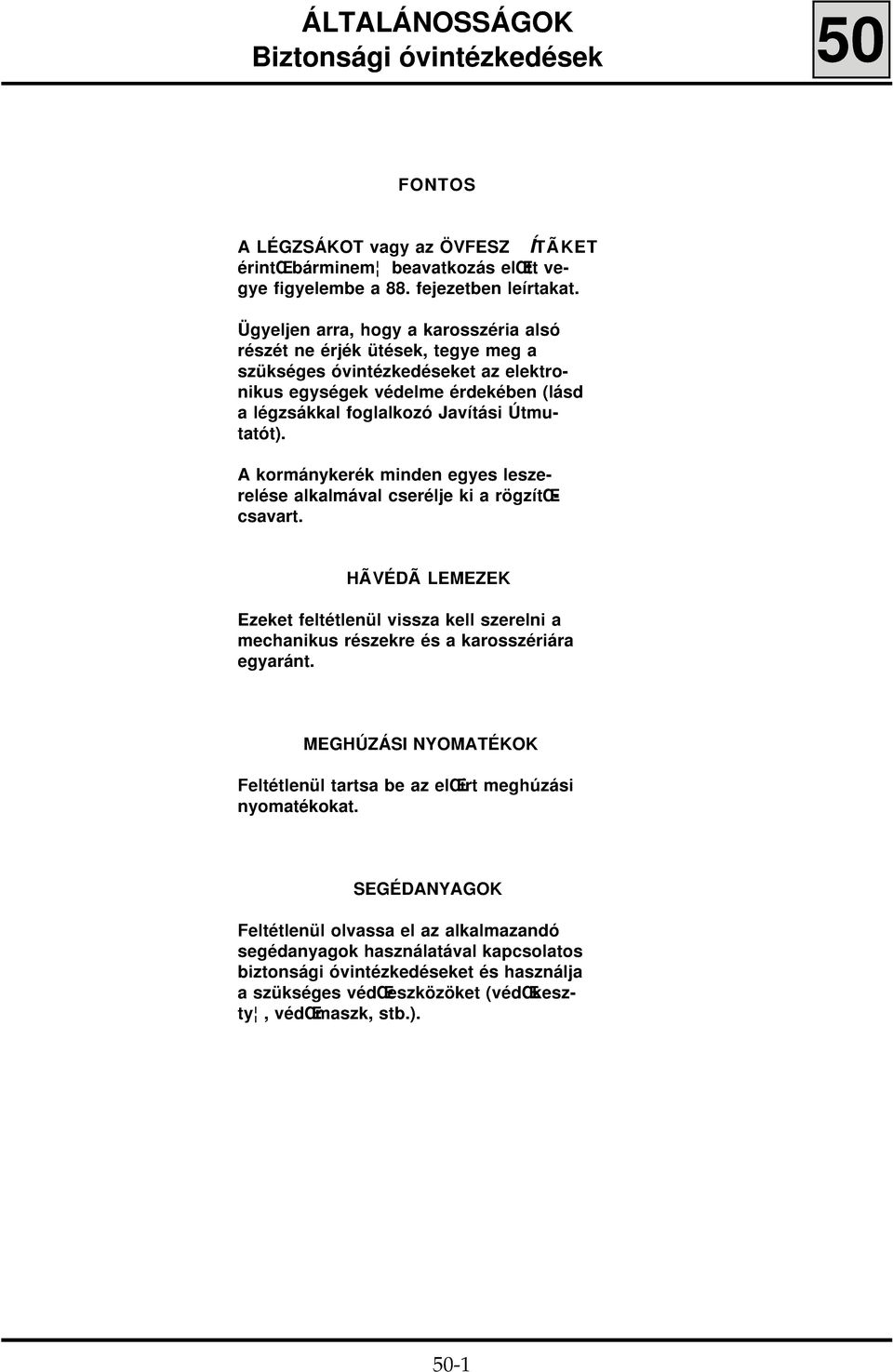

4 ÁLTALÁNOSSÁGOK Biztonsági óvintézkedések 50 FONTOS A LÉGZSÁKOT vagy az ÖVFESZ ÍTÃKET érintœ bárminem beavatkozás elœtt vegye figyelembe a 88. fejezetben leírtakat. Ügyeljen arra, hogy a karosszéria alsó részét ne érjék ütések, tegye meg a szükséges óvintézkedéseket az elektronikus egységek védelme érdekében (lásd a légzsákkal foglalkozó Javítási Útmutatót). A kormánykerék minden egyes leszerelése alkalmával cserélje ki a rögzítœcsavart. HÃVÉDà LEMEZEK Ezeket feltétlenül vissza kell szerelni a mechanikus részekre és a karosszériára egyaránt. MEGHÚZÁSI NYOMATÉKOK Feltétlenül tartsa be az elœírt meghúzási nyomatékokat. SEGÉDANYAGOK Feltétlenül olvassa el az alkalmazandó segédanyagok használatával kapcsolatos biztonsági óvintézkedéseket és használja a szükséges védœeszközöket (védœkeszty, védœmaszk, stb.). 50-1

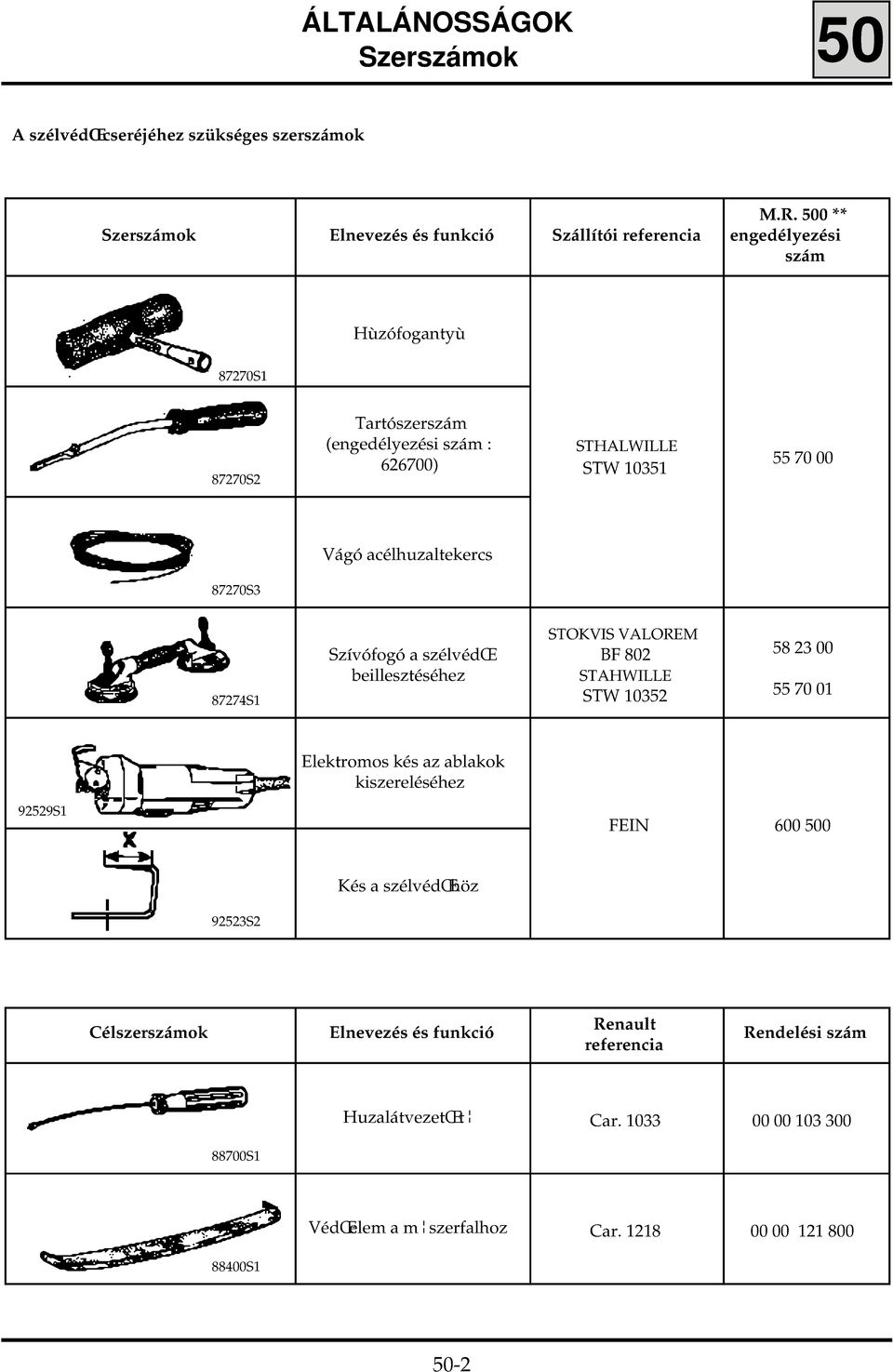

5 ÁLTALÁNOSSÁGOK Szerszámok 50 A szélvédœ cseréjéhez szükséges szerszámok Szerszámok Elnevezés és funkció Szállítói referencia M.R. 500 ** engedélyezési szám Hùzófogantyù 87270S S2 Tartószerszám (engedélyezési szám : ) STHALWILLE STW Vágó acélhuzaltekercs 87270S S1 Szívófogó a szélvédœ beillesztéséhez STOKVIS VALOREM BF 802 STAHWILLE STW Elektromos kés az ablakok kiszereléséhez 92529S1 FEIN Kés a szélvédœhöz 92523S2 Célszerszámok Elnevezés és funkció Renault referencia Rendelési szám HuzalátvezetŒ t Car S1 VédŒelem a m szerfalhoz Car S1 50-2

6 ÁLTALÁNOSSÁGOK Segédanyagok 50 AZ ABLAKOK RAGASZTÁSA ÉS A FELHASZNÁLT SEGÉDANYAGOK (lásd a 371 A Technikai Utasítást (rendelési szám : ) 50-3

7 OLDALSÓ NYÍLÁSZÁRÓK AblakemelŒkar a hátsó ajtókon 51 LESZERELÉS 92221R Szerelje le az ablakemelœkart egy villával (pl. FACOM D115). Az ajtókárpitot védje egy ronggyal (1) és helyezzen egy alátátet a szerszám és a rongy közé. 51-1

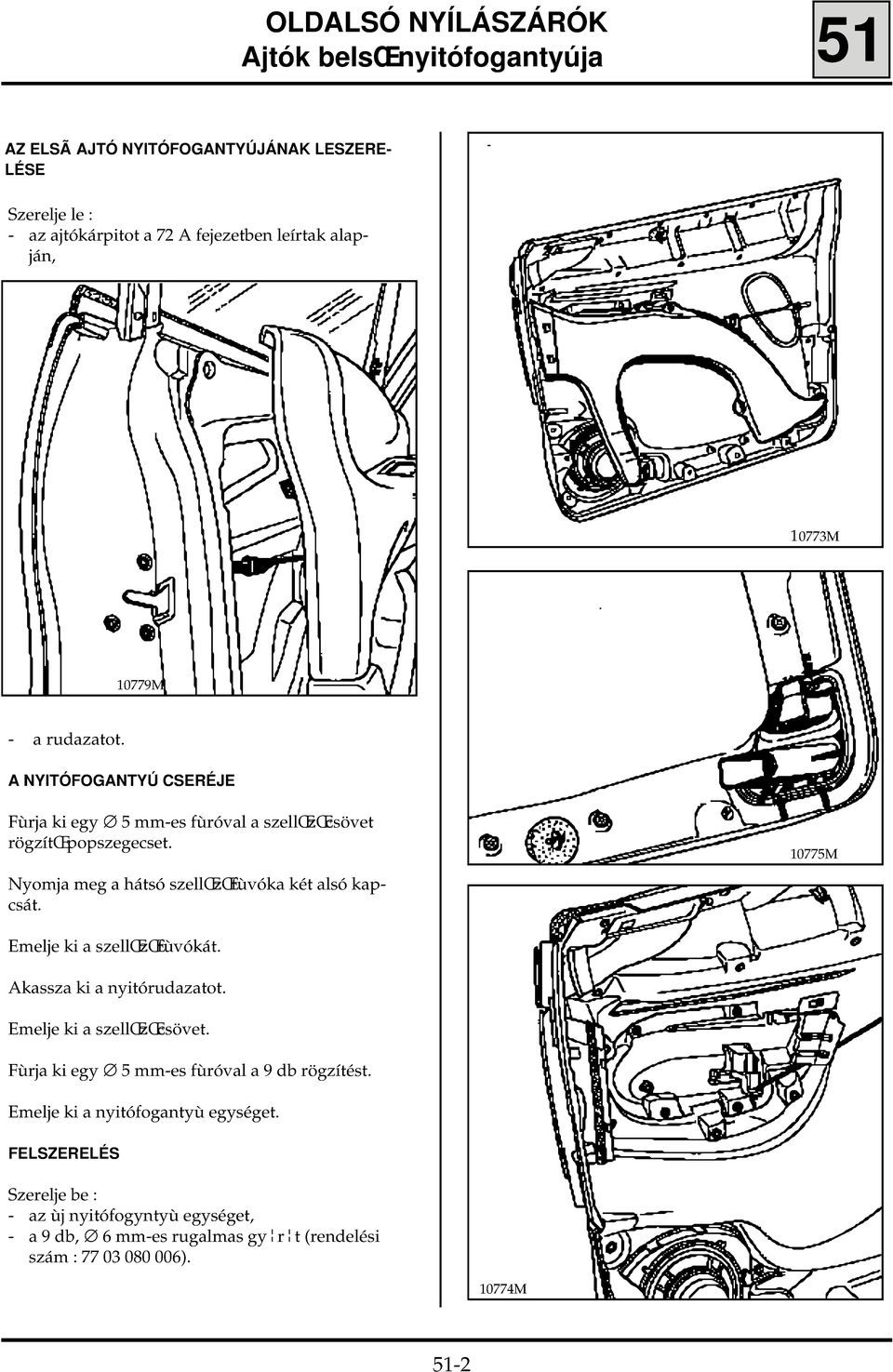

8 OLDALSÓ NYÍLÁSZÁRÓK Ajtók belsœ nyitófogantyúja 51 AZ ELSà AJTÓ NYITÓFOGANTYÚJÁNAK LESZERE- LÉSE Szerelje le : - az ajtókárpitot a 72 A fejezetben leírtak alapján, 10773M 10779M - a rudazatot. A NYITÓFOGANTYÚ CSERÉJE Fùrja ki egy 5 mm-es fùróval a szellœzœcsövet rögzítœ popszegecset. Nyomja meg a hátsó szellœzœfùvóka két alsó kapcsát M Emelje ki a szellœzœfùvókát. Akassza ki a nyitórudazatot. Emelje ki a szellœzœcsövet. Fùrja ki egy 5 mm-es fùróval a 9 db rögzítést. Emelje ki a nyitófogantyù egységet. FELSZERELÉS Szerelje be : - az ùj nyitófogyntyù egységet, - a 9 db, 6 mm-es rugalmas gy r t (rendelési szám : ) M 51-2

9 OLDALSÓ NYÍLÁSZÁRÓK Ajtók belsœ nyitófogantyúja 51 A HÁTSÓ AJTÓ NYITÓFOGANTYÚJÁNAK LESZE- RELÉSE 10653M1 Szerelje le az ajtókárpitot a 72 B fejezetben leírtak alapján. Akassza ki a belsœ nyitórudazatot (1). Szerelje le : - a vinil burkolatot, - a nyitófogantyù egység rögzítœcsavarját (2) az ajtóvázról. FELSZERELÉS A leszerelési m veletekkel ellentétes sorrendben járjon el. 51-3

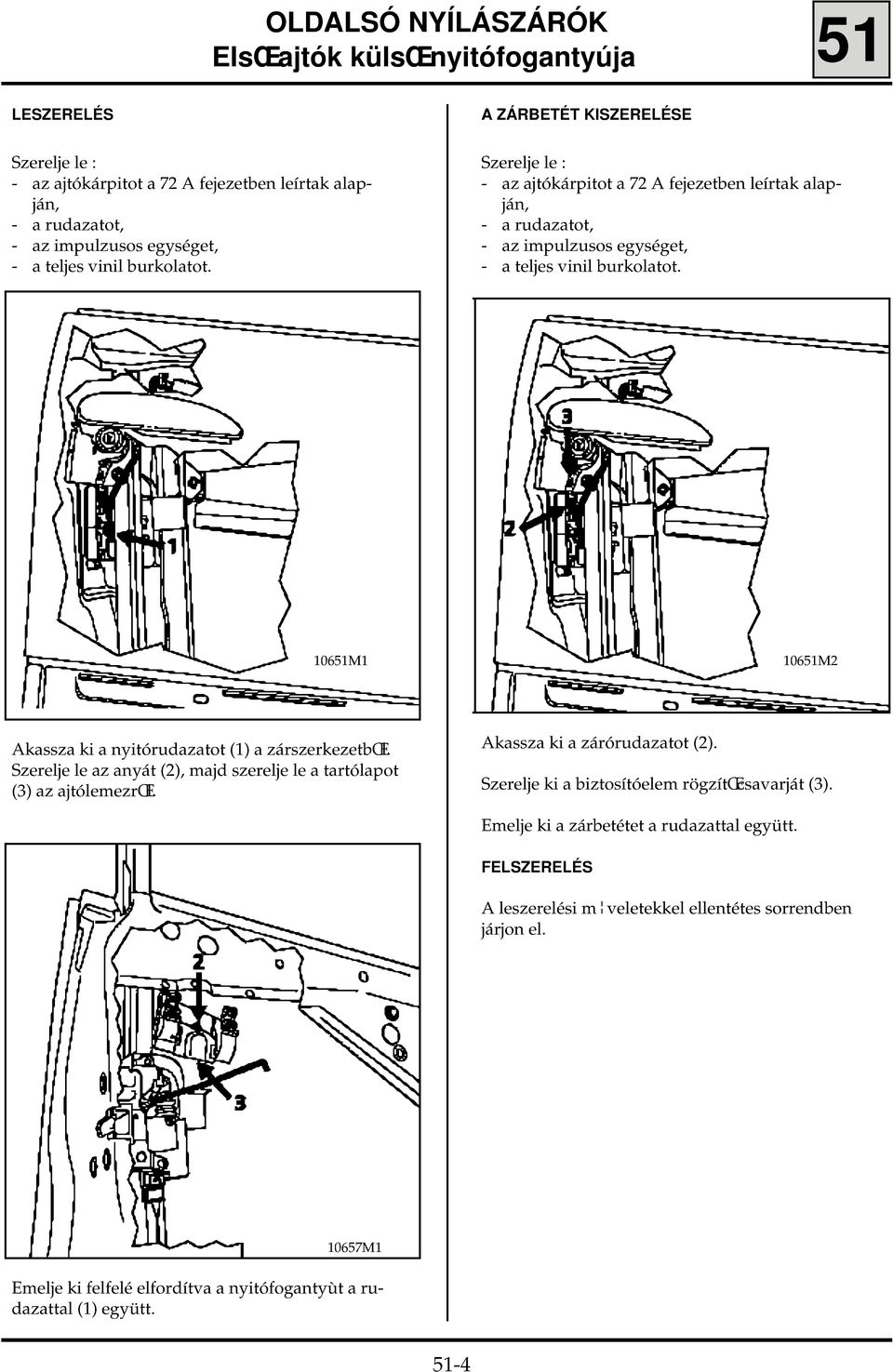

10 OLDALSÓ NYÍLÁSZÁRÓK ElsŒ ajtók külsœ nyitófogantyúja 51 LESZERELÉS A ZÁRBETÉT KISZERELÉSE Szerelje le : - az ajtókárpitot a 72 A fejezetben leírtak alapján, - a rudazatot, - az impulzusos egységet, - a teljes vinil burkolatot. Szerelje le : - az ajtókárpitot a 72 A fejezetben leírtak alapján, - a rudazatot, - az impulzusos egységet, - a teljes vinil burkolatot M M2 Akassza ki a nyitórudazatot (1) a zárszerkezetbœl. Szerelje le az anyát (2), majd szerelje le a tartólapot (3) az ajtólemezrœl. Akassza ki a zárórudazatot (2). Szerelje ki a biztosítóelem rögzítœcsavarját (3). Emelje ki a zárbetétet a rudazattal együtt. FELSZERELÉS A leszerelési m veletekkel ellentétes sorrendben járjon el M1 Emelje ki felfelé elfordítva a nyitófogantyùt a rudazattal (1) együtt. 51-4

11 OLDALSÓ NYÍLÁSZÁRÓK ElsŒ ajtók zárszerkezete 51 ELEKTROMOS KÖZPONTIZÁRRAL SZERELT AJTÓ Szerelje le : - az ajtókárpitot a 72 A fejezetben leírtak alapján, - a rudazatot, - az impulzusos egységet, - a teljes vinil burkolatot. A ZÁRSZERKEZET KISZERELÉSE Akassza ki : - a külsœ nyitórudazatot (1), - a külsœ zárórudazatot (2). Kösse le a vezetékeket (3). Az elektromos központizár motorjának kiszereléséhez szerelje ki a zárszerkezet rögzítœcsavarjait (4) M M1 BESZERELÉS A kiszerelési m veletekkel ellentétes sorrendben járjon el M2 51-5

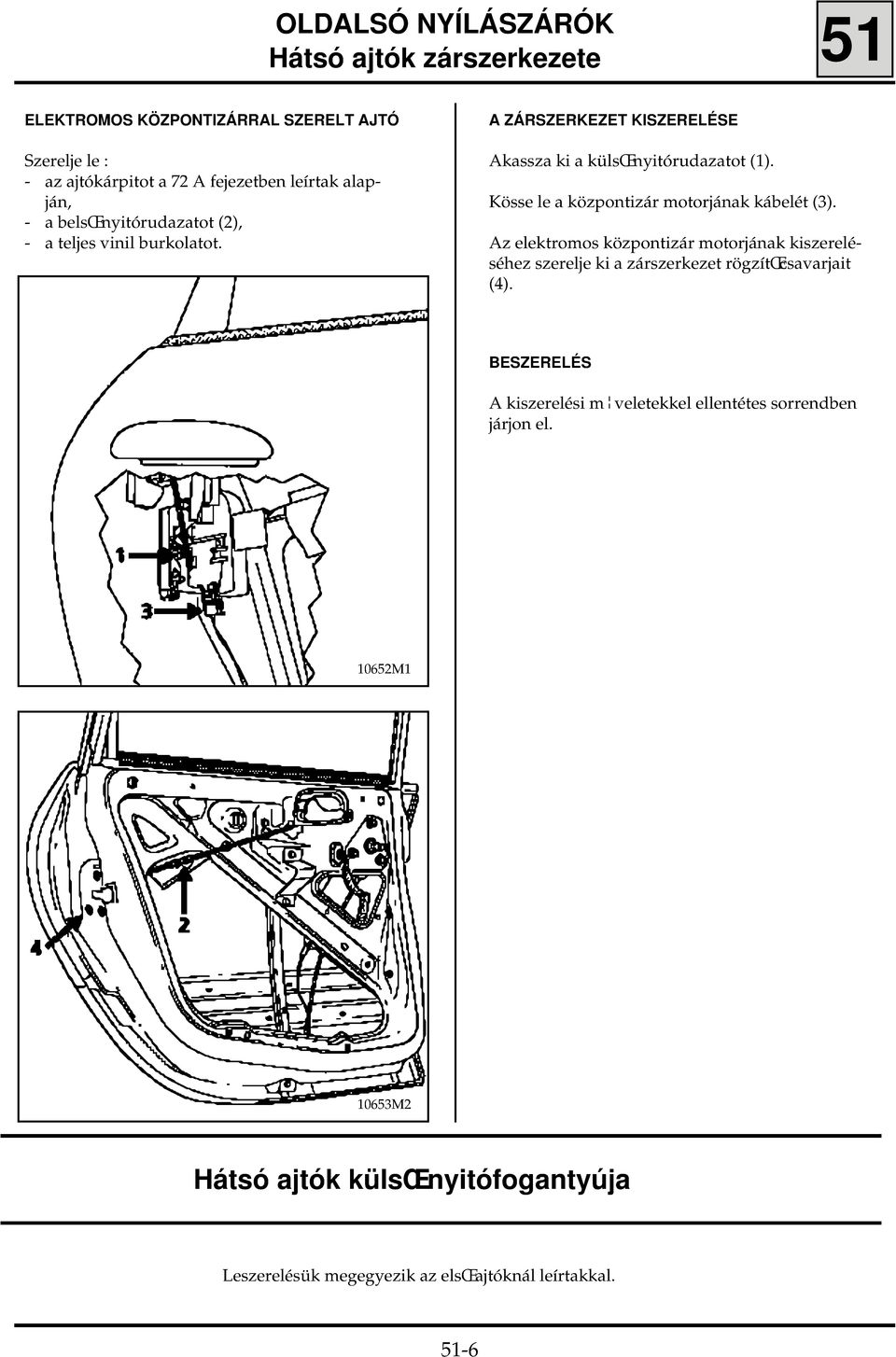

12 OLDALSÓ NYÍLÁSZÁRÓK Hátsó ajtók zárszerkezete 51 ELEKTROMOS KÖZPONTIZÁRRAL SZERELT AJTÓ Szerelje le : - az ajtókárpitot a 72 A fejezetben leírtak alapján, - a belsœ nyitórudazatot (2), - a teljes vinil burkolatot. A ZÁRSZERKEZET KISZERELÉSE Akassza ki a külsœ nyitórudazatot (1). Kösse le a központizár motorjának kábelét (3). Az elektromos központizár motorjának kiszereléséhez szerelje ki a zárszerkezet rögzítœcsavarjait (4). BESZERELÉS A kiszerelési m veletekkel ellentétes sorrendben járjon el M M2 Hátsó ajtók külsœ nyitófogantyúja Leszerelésük megegyezik az elsœ ajtóknál leírtakkal. 51-6

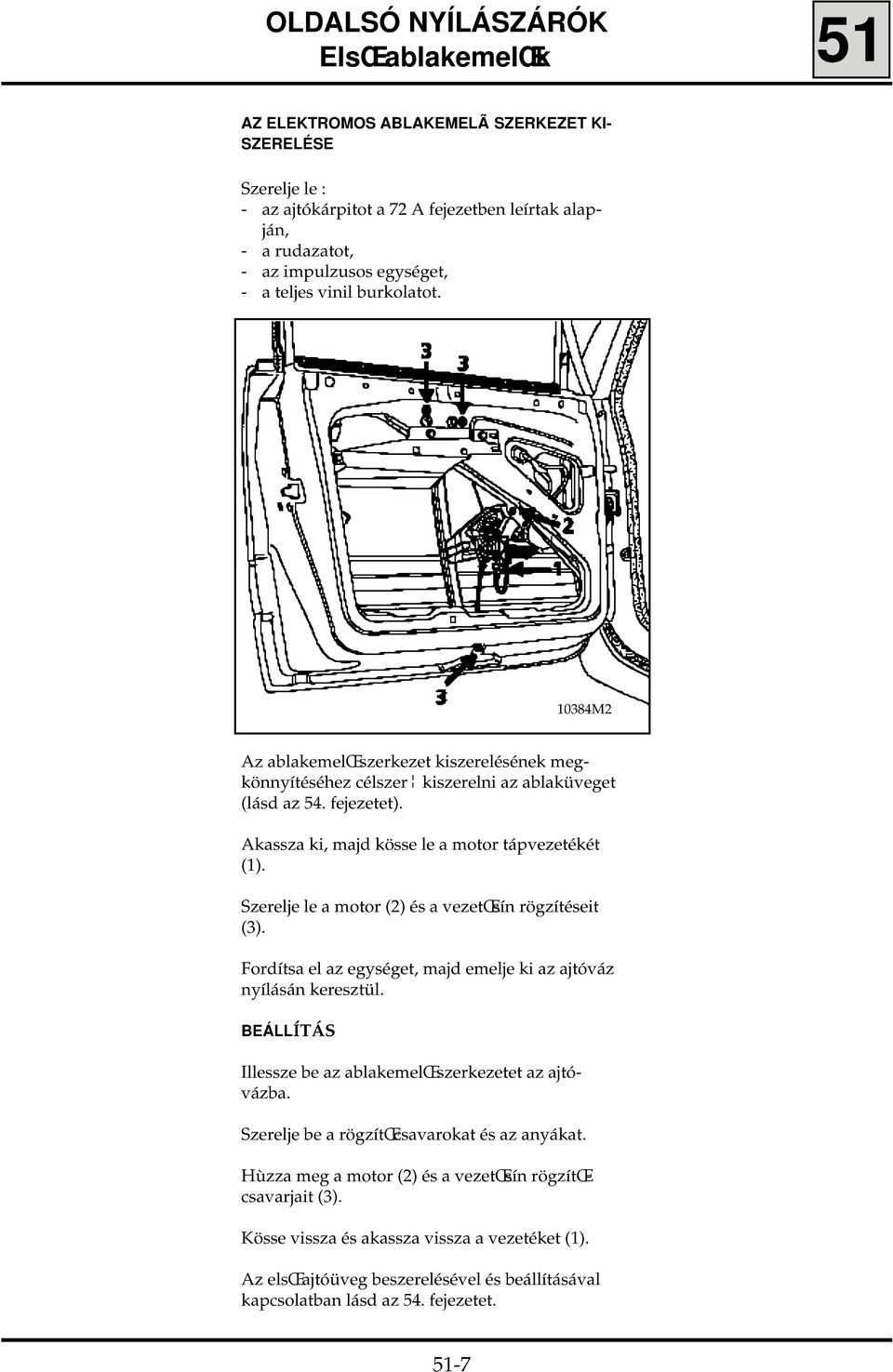

13 OLDALSÓ NYÍLÁSZÁRÓK ElsŒ ablakemelœk 51 AZ ELEKTROMOS ABLAKEMELà SZERKEZET KI- SZERELÉSE Szerelje le : - az ajtókárpitot a 72 A fejezetben leírtak alapján, - a rudazatot, - az impulzusos egységet, - a teljes vinil burkolatot M2 Az ablakemelœ szerkezet kiszerelésének megkönnyítéséhez célszer kiszerelni az ablaküveget (lásd az 54. fejezetet). Akassza ki, majd kösse le a motor tápvezetékét (1). Szerelje le a motor (2) és a vezetœsín rögzítéseit (3). Fordítsa el az egységet, majd emelje ki az ajtóváz nyílásán keresztül. BEÁLLÍTÁS Illessze be az ablakemelœ szerkezetet az ajtóvázba. Szerelje be a rögzítœcsavarokat és az anyákat. Hùzza meg a motor (2) és a vezetœsín rögzítœcsavarjait (3). Kösse vissza és akassza vissza a vezetéket (1). Az elsœ ajtóüveg beszerelésével és beállításával kapcsolatban lásd az 54. fejezetet. 51-7

14 OLDALSÓ NYÍLÁSZÁRÓK Hátsó ablakemelœk 51 AZ ELEKTROMOS ABLAKEMELà SZERKEZET KI- SZERELÉSE Szerelje le : - az ajtókárpitot a 72 A fejezetben leírtak alapján, - a belsœ nyitórudazatot, - a teljes vinil burkolatot. BEÁLLÍTÁS Illessze be az ablakemelœ szerkezetet az ajtóvázba. Szerelje be a rögzítœcsavarokat és az anyákat. Hùzza meg a motor (2) és a vezetœsín rögzítœcsavarjait (3). Kösse vissza és akassza vissza a vezetéket (1). Az elsœ ajtóüveg beszerelésével és beállításával kapcsolatban lásd az 54. fejezetet. A MECHANIKUS ABLAKEMELà SZERKEZET KISZE- RELÉSE 10772M1 Az ablakemelœ szerkezet kiszerelésének megkönnyítéséhez célszer kiszerelni az ajtóüveget (lásd az 54. fejezetet). Akassza ki, majd kösse le a motor tápvezetékét (1). Szerelje le a motor (2) és a vezetœsín rögzítéseit (3). Fordítsa el az egységet, majd emelje ki az ajtóváz nyílásán keresztül M2 Csak az alábbi elemek leszerelésében különbözik az elektromos ablakemelœnél leírtaktól : - ablakemelœkar, - ablakemelœ szerkezet 3 db rögzítœcsavarja (A). 51-8

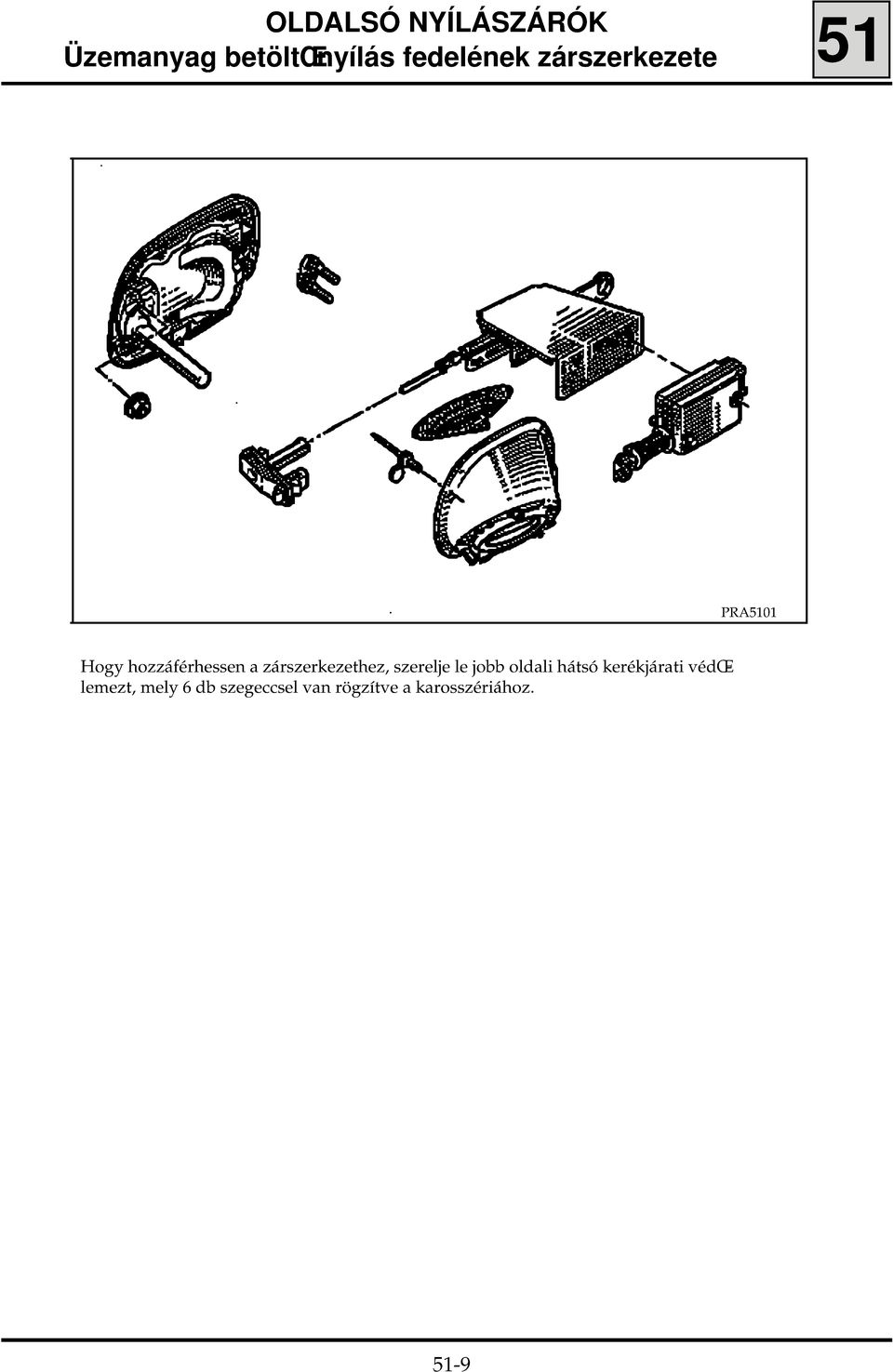

15 OLDALSÓ NYÍLÁSZÁRÓK Üzemanyag betöltœnyílás fedelének zárszerkezete 51 PRA5101 Hogy hozzáférhessen a zárszerkezethez, szerelje le jobb oldali hátsó kerékjárati védœlemezt, mely 6 db szegeccsel van rögzítve a karosszériához. 51-9

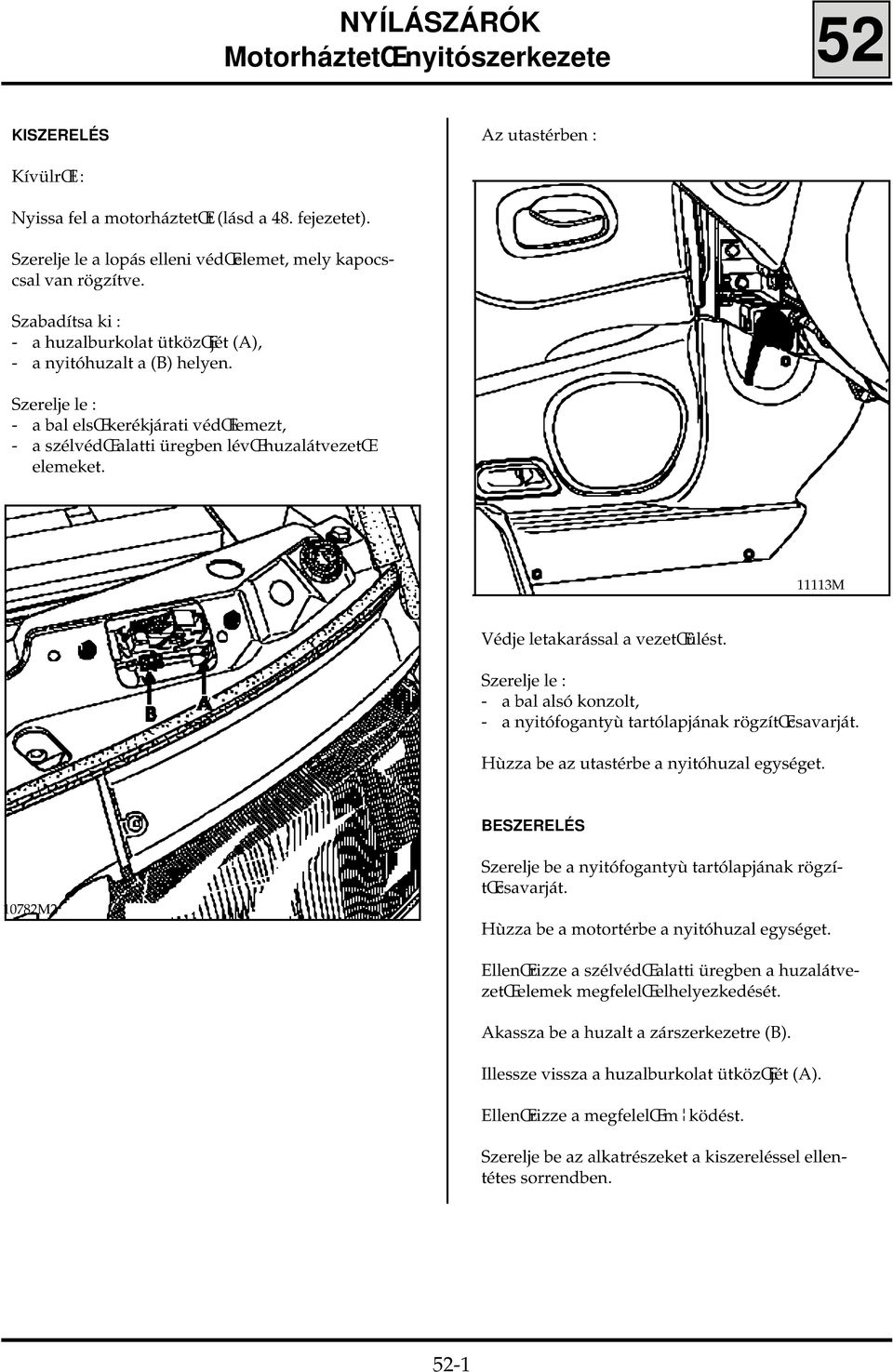

16 NYÍLÁSZÁRÓK MotorháztetŒ nyitószerkezete 52 KISZERELÉS Az utastérben : KívülrŒl : Nyissa fel a motorháztetœt (lásd a 48. fejezetet). Szerelje le a lopás elleni védœelemet, mely kapocscsal van rögzítve. Szabadítsa ki : - a huzalburkolat ütközœjét (A), - a nyitóhuzalt a (B) helyen. Szerelje le : - a bal elsœ kerékjárati védœlemezt, - a szélvédœ alatti üregben lévœ huzalátvezetœ elemeket M Védje letakarással a vezetœülést. Szerelje le : - a bal alsó konzolt, - a nyitófogantyù tartólapjának rögzítœcsavarját. Hùzza be az utastérbe a nyitóhuzal egységet. BESZERELÉS 10782M2 Szerelje be a nyitófogantyù tartólapjának rögzítœcsavarját. Hùzza be a motortérbe a nyitóhuzal egységet. EllenŒrizze a szélvédœ alatti üregben a huzalátvezetœ elemek megfelelœ elhelyezkedését. Akassza be a huzalt a zárszerkezetre (B). Illessze vissza a huzalburkolat ütközœjét (A). EllenŒrizze a megfelelœ m ködést. Szerelje be az alkatrészeket a kiszereléssel ellentétes sorrendben. 52-1

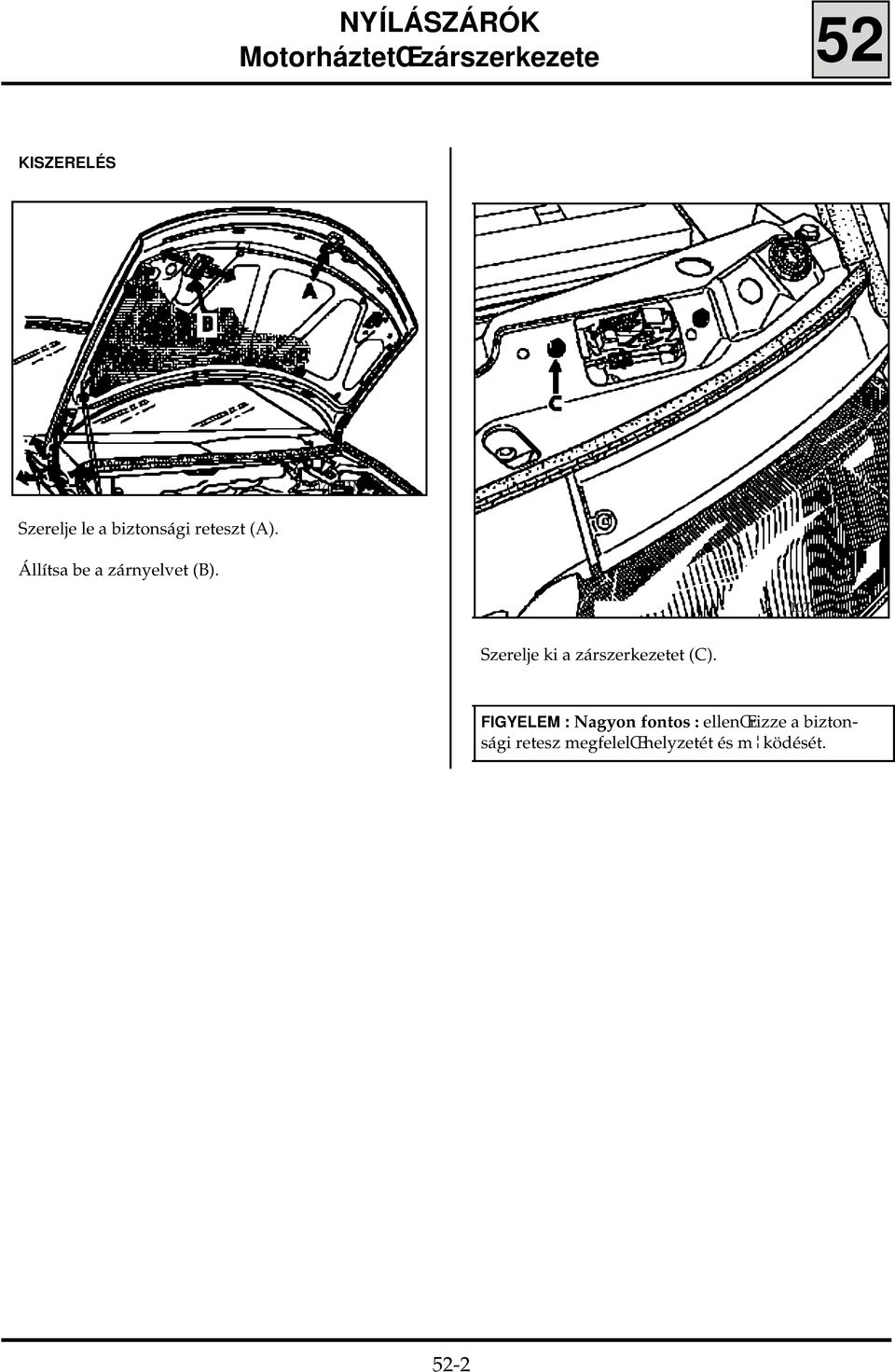

17 NYÍLÁSZÁRÓK MotorháztetŒ zárszerkezete 52 KISZERELÉS M1 Szerelje le a biztonsági reteszt (A). Állítsa be a zárnyelvet (B) M1 Szerelje ki a zárszerkezetet (C). FIGYELEM : Nagyon fontos : ellenœrizze a biztonsági retesz megfelelœ helyzetét és m ködését. 52-2

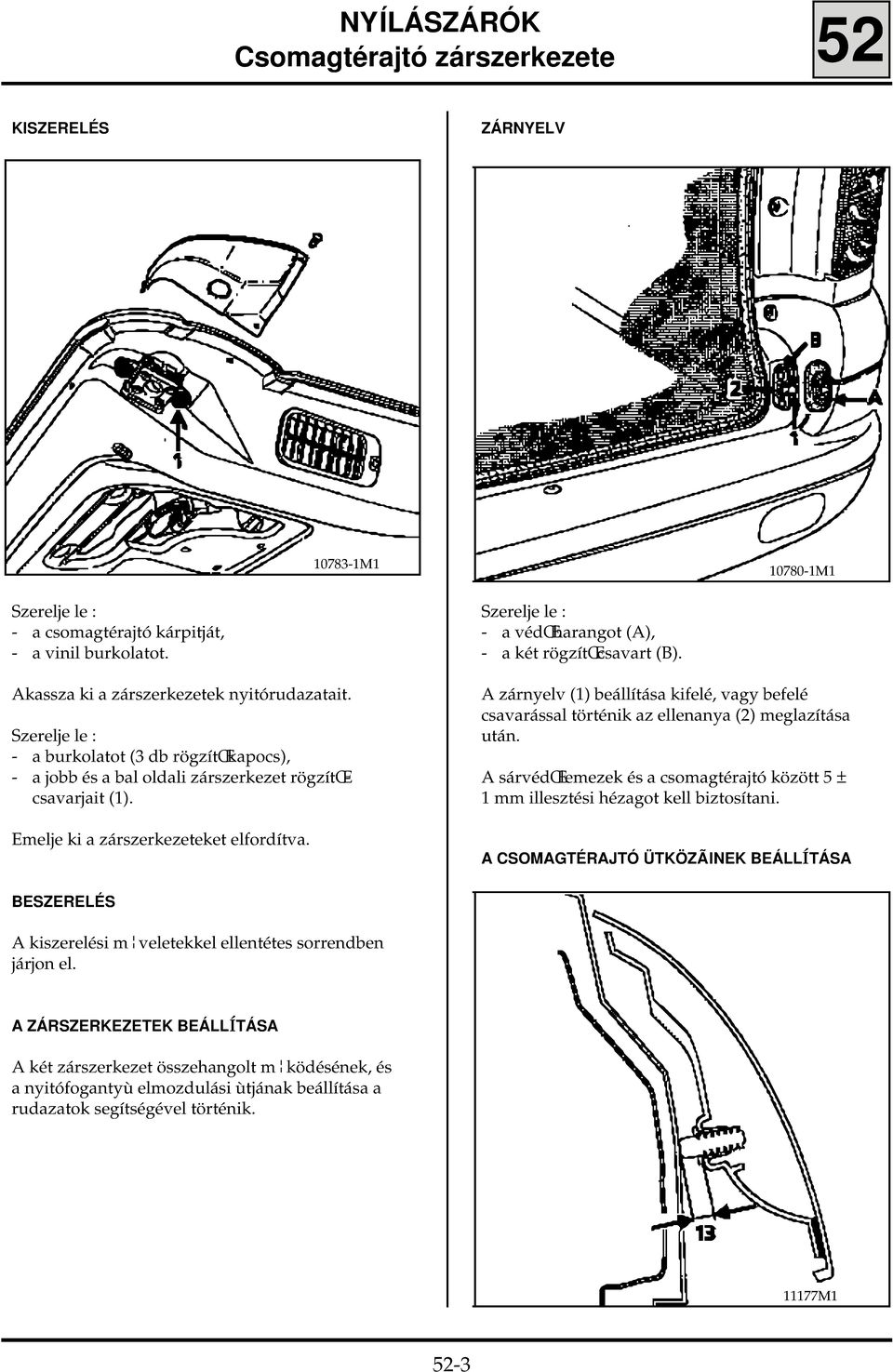

18 NYÍLÁSZÁRÓK Csomagtérajtó zárszerkezete 52 KISZERELÉS ZÁRNYELV M M1 Szerelje le : - a csomagtérajtó kárpitját, - a vinil burkolatot. Akassza ki a zárszerkezetek nyitórudazatait. Szerelje le : - a burkolatot (3 db rögzítœkapocs), - a jobb és a bal oldali zárszerkezet rögzítœcsavarjait (1). Emelje ki a zárszerkezeteket elfordítva. Szerelje le : - a védœharangot (A), - a két rögzítœcsavart (B). A zárnyelv (1) beállítása kifelé, vagy befelé csavarással történik az ellenanya (2) meglazítása után. A sárvédœlemezek és a csomagtérajtó között 5 ± 1 mm illesztési hézagot kell biztosítani. A CSOMAGTÉRAJTÓ ÜTKÖZÃINEK BEÁLLÍTÁSA BESZERELÉS A kiszerelési m veletekkel ellentétes sorrendben járjon el. A ZÁRSZERKEZETEK BEÁLLÍTÁSA A két zárszerkezet összehangolt m ködésének, és a nyitófogantyù elmozdulási ùtjának beállítása a rudazatok segítségével történik M1 52-3

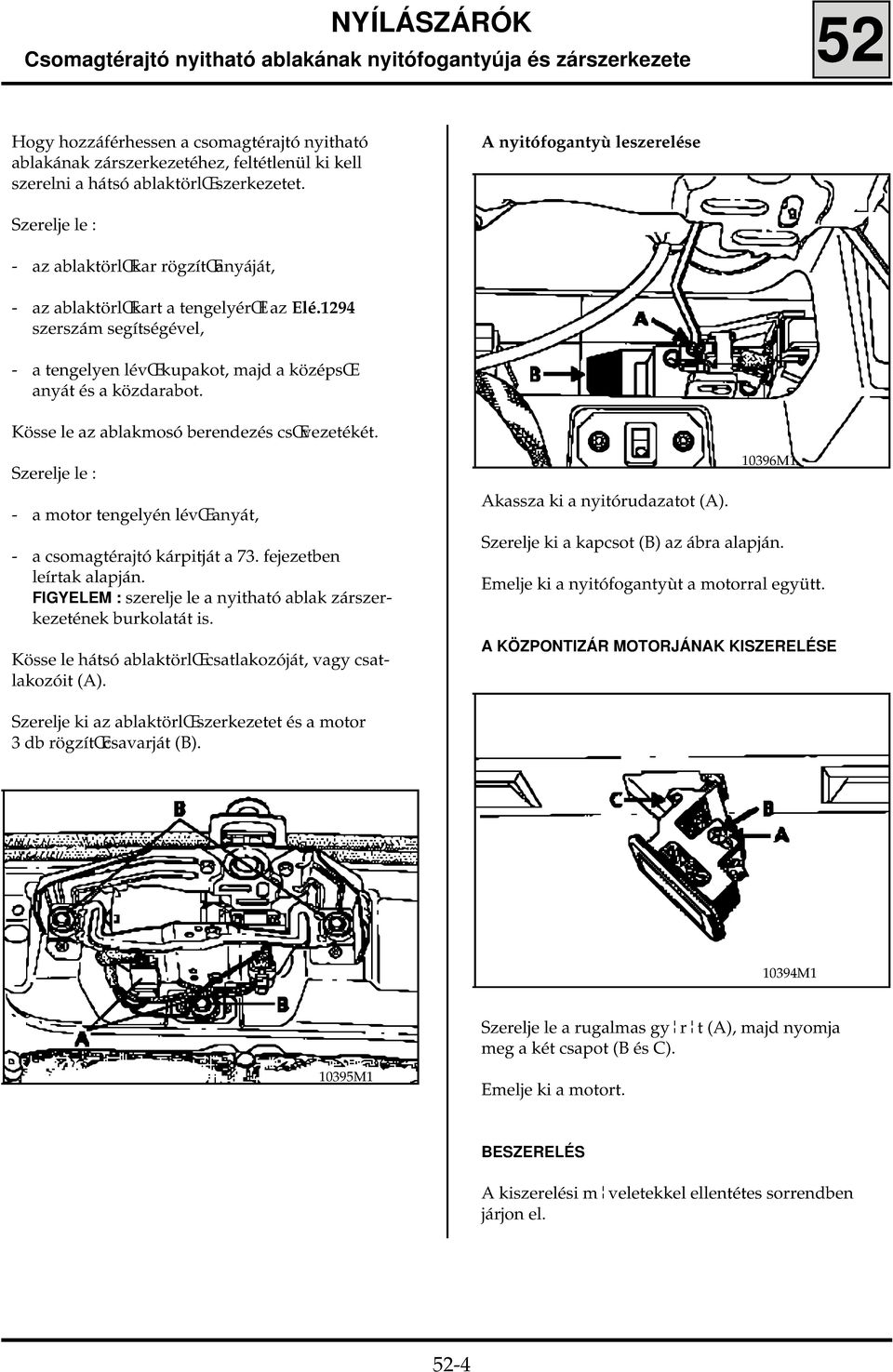

19 NYÍLÁSZÁRÓK Csomagtérajtó nyitható ablakának nyitófogantyúja és zárszerkezete 52 Hogy hozzáférhessen a csomagtérajtó nyitható ablakának zárszerkezetéhez, feltétlenül ki kell szerelni a hátsó ablaktörlœ szerkezetet. A nyitófogantyù leszerelése Szerelje le : - az ablaktörlœkar rögzítœanyáját, - az ablaktörlœkart a tengelyérœl az Elé.1294 szerszám segítségével, - a tengelyen lévœ kupakot, majd a középsœ anyát és a közdarabot. Kösse le az ablakmosó berendezés csœvezetékét. Szerelje le : - a motor tengelyén lévœ anyát, - a csomagtérajtó kárpitját a 73. fejezetben leírtak alapján. FIGYELEM : szerelje le a nyitható ablak zárszerkezetének burkolatát is. Kösse le hátsó ablaktörlœ csatlakozóját, vagy csatlakozóit (A) M1 Akassza ki a nyitórudazatot (A). Szerelje ki a kapcsot (B) az ábra alapján. Emelje ki a nyitófogantyùt a motorral együtt. A KÖZPONTIZÁR MOTORJÁNAK KISZERELÉSE Szerelje ki az ablaktörlœ szerkezetet és a motor 3 db rögzítœcsavarját (B) M1 Szerelje le a rugalmas gy r t (A), majd nyomja meg a két csapot (B és C) M1 Emelje ki a motort. BESZERELÉS A kiszerelési m veletekkel ellentétes sorrendben járjon el. 52-4

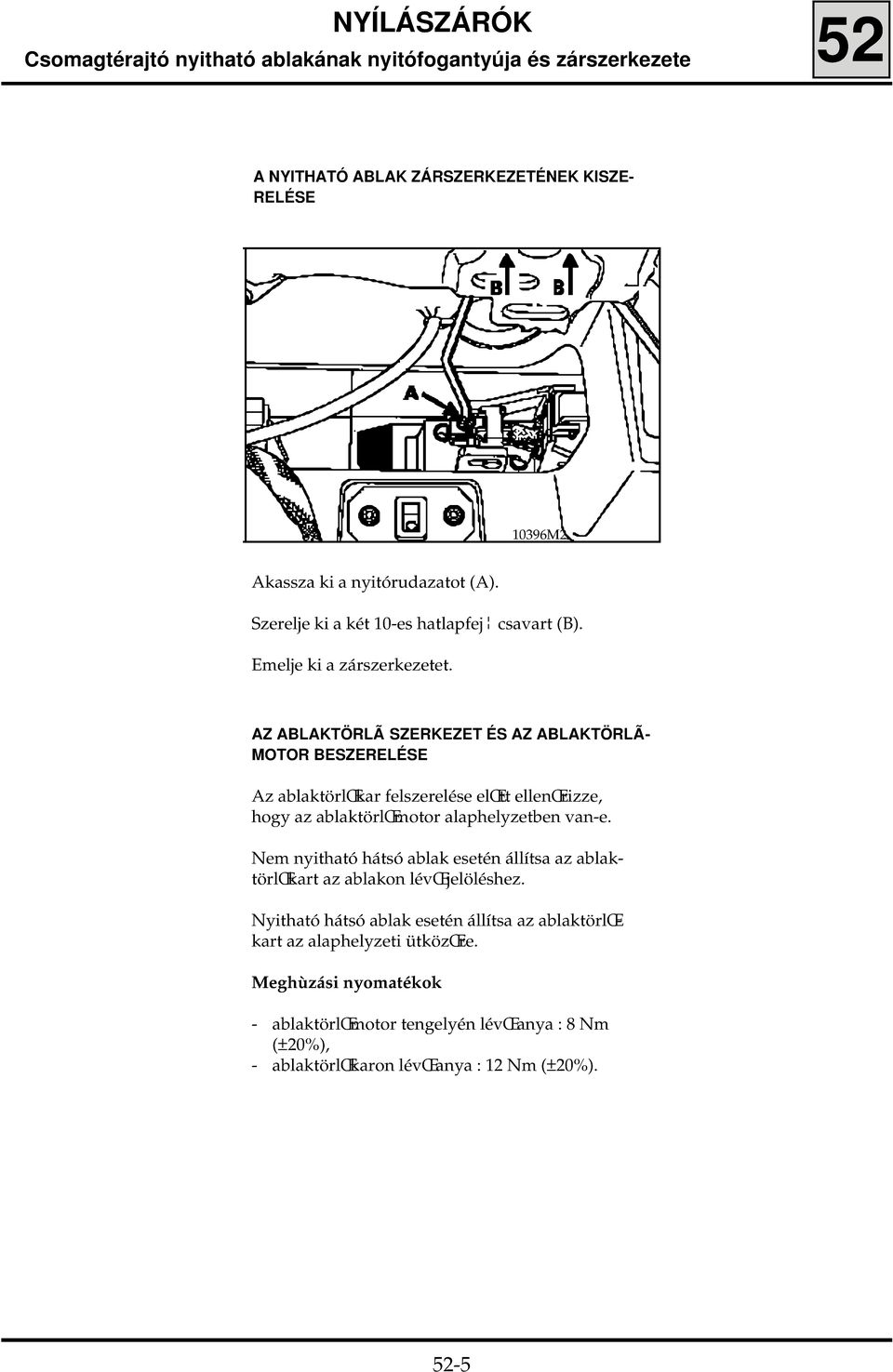

20 NYÍLÁSZÁRÓK Csomagtérajtó nyitható ablakának nyitófogantyúja és zárszerkezete 52 A NYITHATÓ ABLAK ZÁRSZERKEZETÉNEK KISZE- RELÉSE 10396M2 Akassza ki a nyitórudazatot (A). Szerelje ki a két 10-es hatlapfej csavart (B). Emelje ki a zárszerkezetet. AZ ABLAKTÖRLà SZERKEZET ÉS AZ ABLAKTÖRLÃ- MOTOR BESZERELÉSE Az ablaktörlœkar felszerelése elœtt ellenœrizze, hogy az ablaktörlœmotor alaphelyzetben van-e. Nem nyitható hátsó ablak esetén állítsa az ablaktörlœkart az ablakon lévœ jelöléshez. Nyitható hátsó ablak esetén állítsa az ablaktörlœkart az alaphelyzeti ütközœre. Meghùzási nyomatékok - ablaktörlœmotor tengelyén lévœ anya : 8 Nm (±20%), - ablaktörlœkaron lévœ anya : 12 Nm (±20%). 52-5

21 NYÍLÁSZÁRÓK Csomagtérajtó külsœ nyitófogantyúja 52 LESZERELÉS 10781M2 Szerelje le : - a rudazatokat az (1) helyen, - a két rögzítœcsavart (2), majd emelje ki a nyitófogantyù egységet. A KÖZPONTIZÁR MOTORJÁNAK KISZERELÉSE Kösse le a vezetékeket. Szerelje ki a rögzítœcsavart (2) M1 BESZERELÉS A kiszerelési m veletekkel ellentétes sorrendben járjon el. 52-6

22 NYÍLÁSZÁRÓK Csomagtérajtó teleszkóprugói S Egy csavarhùzó segítségével feszítse szét a tartópántokat anélkül, hogy azok kiugorjanak a helyükrœl. 52-7

23 NYÍLÁSZÁRÓK Nyitható tetœ 52 KARBANTARTÁS A keret és a nyitható tetœ üvege közötti tömítés : A gumi tömítések minimális karbantartást igényelnek ahhoz, hogy hosszù idœn keresztül hatékonyak legyenek, illetve elkerülhetœ legyen az idœ elœtti elhasználódásuk, és az ebbœl eredœ tömítetlenség. Rendszeresen, illetve szükség esetén tisztítsa le a nyitható tetœ tömítését és üvegét, majd kenje be a tömítést glicerinnel, vagy tömítések karbantartásához használatos szórópalackban lévœ anyaggal. Csùszósínek : A csùszósíneket rendszeresen meg kell tisztítani a szennyezœdésektœl (pl. falevelek, stb.), melyek megakadályozhatják az üveg csùszását. LégterelŒ : EllenŒrizze, hogy a vízelvezetœ nyílások nincsenek-e eltömœdve. 52-8

24 NYÍLÁSZÁRÓK Nyitható tetœ 52 NAPFÉNYROLÓ KISZERELÉS Szerelje le a motor burkolatát (szerelje ki a 3 db elsœ tartókapcsot, majd akassza ki a hátsó részénél). Csavarja ki a külsœ tartókengyelek csavarjait. BESZERELÉS Csavarja fel a napfényrolót a tartóelemére, és illessze vissza a középsœ tartókengyelbe. A külsœ tartókengyel rögzítése elœtt forgassa el mintegy 16 fordulattal a csapot, hogy a napfényroló automatikus felcsévélœdése biztosítva legyen. MA11263 Tolja elœre az üveget (kb. 5 cm-re legyen a véghelyzettœl). Billentse ki az üveget, hogy az függœleges irányban kissé kinyíljon, megkönnyítve így a csùszósínek leszerelését. Helyezzen el egy éket. Az üveget legfeljebb 20 cm-re szabad kinyitni, hogy elkerülhetœ legyen az üveg elsœ csùszótalpainak sérülése. Szerelje le a két csùszósínt. Csavarja ki a két csavart, majd hùzza ki a csùszósínt egy csavarhùzóval felemelve. A NYITHATÓ TETà ÜVEGÉNEK KISZERELÉSE Nyissa ki kissé a nyitható tetœt. Szerelje le a nyitható tetœ üvegének vezetœelemeit : - szerelje le a fedelet, - szerelje ki a villát és a csapot. MA11256 Szerelje le a szerkezet rögzített talpait (1), melyek az üveg jobb és bal oldalán helyezkednek el. Jelölje meg a szerelési irányt : a nyelv a külsœ oldalon helyezkedik el. Csavarja ki a m ködtetœkaroknak az üvegen lévœ tartócsavarjait, majd tolja hátra a m ködtetœkarokat. MA

25 NYÍLÁSZÁRÓK Nyitható tetœ 52 Tolja hátra az üveget, hogy az elsœ csùszótalpak a csùszósínek kivágásainál helyezkedjenek el. Emelje ki az üveget. BESZERELÉS A kiszerelési m veletekkel ellentétes sorrendben járjon el. BESZERELÉS A kiszerelési m veletekkel ellentétes sorrendben járjon el. Cserélje ki a szerkezet rögzített talpainak tömítését. A MÙKÖDTETÃHUZALOK CSERÉJE KISZERELÉS Szerelje ki az üveget. Szerelje le a motor burkolatát. Ügyeljen az alábbiakra : A vízelvezetœ csöveknek szerelési iránya : a 90 -ban lemunkált perem a motorral szemközt helyezkedik el ; a motor oldalán a jobb oldali peremet a résbe kell beilleszteni. A m ködtetœhuzalok beszerelését követœen ütköztesse a csùszótalpakat a hátsó ütközœkhöz. A motor beszereléséhez szükség esetén forgassa el annak tengelyét egy imbuszkulccsal. Szerelje ki : - a motort, - a mozgató csùszótalpakat, melyek a m ködtetœhuzalok elsœ végzœdéseinél helyezkednek el. Szerelje ki a két-két csavart, majd akassza ki a mozgató csùszótalpakat, - a csùszótalpak hátsó ütközœit (I), melyek a keret jobb és bal oldalán helyezkednek el : távolítsa el a szegecset, szerelje le a tartólábat (B), emelje fel a motortartó lapot (C), majd hùzza ki az ütközœket, - a m ködtetœhuzalok középsœ tartólábait, és a vízelvezetœ csövek rögzítéseit. Jelölje meg a vízelvezetœ csövek szerelési irányát. Hùzza ki a m ködtetœhuzalokat. MA

26 NYÍLÁSZÁRÓK Nyitható tetœ 52 PRA4801 A B C D E F G H I J Motor burkolata VezetŒelemek Szerkezet rögzített talpai M ködtetœkarok ElsŒ csùszótalpak Csùszósínek Mozgató csùszótalpak M ködtetœhuzalok M ködtetœhuzalok hátsó ütközœi Nyitható tetœ motorja 52-11

27 ABLAKOK SzélvédŒ 54 A SZÉLVÉDà CSERÉJE A szélvédœ egy ragasztócsík (1) segítségével van a karosszériához rögzítve. A zománcozott belsœ rész (2) jó tapadásù felületet biztosít a ragasztóanyag részére. A zománcozott részre (2) felhordott üvegekhez való alapozóanyag (3) biztosítja a kapcsolatot a ragasztócsík és az üveg között. ElsŒ oszlop TetŒlemez M M3 Jelmagyarázat : 1 Ragasztócsík 2 Zománc 3 Alapozóanyag 4 DíszítŒkeret 5 Helyzetbiztosító ütközœk 54-1

28 ABLAKOK SzélvédŒ 54 KISZERELÉS 10254M 10202M1 Akassza ki a hangszórórácsokat. Szerelje le : - a hangszórók tartóelemeit, - a m szerfal felsœ részét (lásd az 57A fejezetet). Kösse le a visszapillantótükrök csatlakozóit. Hajtsa be kívülrœl a visszapillantótükröket, majd csavarja ki a hatlapfej csavarokat (A) mindkét oldalon. Szerelje le : - az ablaktörlœkarokat a FACOM Elé szerszám segítségével, Kösse le az ablakmosó berendezés csœvezetékeit. - a levegœbelépœ rácsot (lásd a oldalt). Válassza le a szélvédœkereten lévœ gumi díszítœelemeket. Védje egy széles ragasztószalag segítségével a szélvédœ teljes kerületét (tetœlemez, háromszögalakù ablakok, sárvédœlemezek) Csukja le a motorháztetœt M2 Védje az elsœ sárvédœlemezeket. Nyissa fel a motorháztetœt, majd csavarja ki a visszapillantótükrök két-két torx csavarját. 54-2

29 ABLAKOK SzélvédŒ 54 Szerelje ki a szélvédœt egy acélhuzallal kivágva. MA11108R Vezesse át az acélhuzalt valamelyik alsó sarokban a háromszögalakù ablak alsó részénél. Hùzza felfelé az acélhuzalt, elvágva így a ragasztócsíkot az elsœ oszlopnál. Vágja el a ragasztócsíkot a felsœ részen is. Lefelé haladva vágja el a ragasztócsíkot a másik oldalon is az elsœ oszlopnál. Fejezze be a m veletet az alsó rész kivágásával. Emelje ki a szélvédœt. MEGJEGYZÉS : A kivágás során ügyeljen arra, hogy az acélhuzal megfelelœen helyezkedjen el a szélvédœ alatt (különösen a sarkokban). Figyelem : fokozottan ügyeljen az azonosítótáblával (A) szemközti rész kivágásakor. 54-3

30 ABLAKOK SzélvédŒ 54 A SZÉLVÉDÃKERET TISZTÍTÁSA Egy mm széles pengével vágja le a ragasztócsíkot ùgy, hogy az a szélvédœkeret mentén egyenletes vastagságù (0,5-1 mm) legyen. MEGJEGYZÉS : Feltétlenül hagyjon meg a szélvédœkereten egy réteget a régi ragasztócsíkból, mert az ùj ragasztócsík tapadását ez a felület biztosítja. A SZÉLVÉDÃKERET ELÃKÉSZÍTÉSE Ha a szélvédœkeret megsérült a horganyzott rétegig, hordjon fel kizárólag erre a felületre lemezekhez való alapozóanyagot. Ez az alapozóanyag ne kerüljön a ragasztócsíkra. Ha a szélvédœ kivágása során az elsœ oszlopok díszítœkeretei megsérültek, cserélje ki azokat. Fùjja le s rített levegœvel a szélvédœkeretet, eltávolítva így a ragasztódarabokat. MEGJEGYZÉS : csak olajmentes és száraz s rített levegœt használjon. AZ ALÁTÉTEK ELHELYEZKEDÉSE ÉS RAGASZTÁSA Ragassza fel az alátéteket a szélvédœkeretre. 1 = 5 db 4 mm vastagságù alátét 2 = Excentrikus alátét 3 = 4 db 5 mm vastagságù alátét 4 = 4 db 1 mm vastagságù alátét 11471M1 54-4

31 ABLAKOK SzélvédŒ 54 A SZÉLVÉDà ELÃKÉSZÍTÉSE MegfelelŒ illeszkedés Próba : Az elœkészítési m velet elœtt helyezze be a szélvédœt annak ellenœrzésére, hogy megfelœen illeszkedik-e a szélvédœkeretben. EllenŒrizze az alátétek meglétét a szélvédœkereten. Illessze be a szélvédœt a tapadókorongokkal az alátétekre helyezve, majd központosítsa a háromszögalakù ablakokhoz képest az alátétek (3) segítségével, melyeket a háromszögalakù ablakok és a szélvédœ közé helyez. Jelölje meg a szélvédœ végleges helyzetét két ragasztószalag (4) segítségével, majd vágja el a ragasztószalagokat M Illesztési hézag a szélvédœ és a tetœlemez között : X = 9-10 mm M1 2 = Excentrikus alátét 3 = 4 db 5 mm vastagságù alátét A szélvédœ beállítása a háromszögalakù ablakokhoz képest A szélvédœ megfelelœ beállításától függ a díszítœkeretek ragasztásának minœsége és esztétikus elhelyezése. A belsœ díszítœkeretek helyes szerelési iránya rendkívül fontos, hogy elkerülhetœ legyen az érintkezésük a szélvédœvel (a díszítœkeret peremes része az utastér oldalán legyen). Emelje ki a megjelölt helyzet szélvédœt M3 EllenŒrizze a szélvédœ megfelelœ illeszkedését a teljes kerülete mentén, különös figyelmet fordítva az alsó részre. 54-5

32 ABLAKOK SzélvédŒ 54 ÚJ SZÉLVÉDà ELÃKÉSZÍTÉSE Zsírtalanítsa a szélvédœ peremét, és 30 mm-es csíkban a zománcozott részét. Készítsen egy vezetœszerszámot a ragasztócsík felhordásához a szélvédœ felsœ részére. Helyben elkészített vezetœszerszám : Várjon az oldószer elpárolgásáig. Hordja fel az alapozóanyagot kb mm szélességben a szélvédœ oldalsó és alsó részeire, illetve 30 mm szélességben a felsœ részre. Hagyja száradni 5 percig. Javítsa ki az alapozó bevonatot a rosszul lefedett részeken M S Megjegyzés : Amennyiben a szélvédœn már van a ragasztócsík részére felhordott alapozó bevonat, zsírtalanítsa le ezt a felületet, és kenje be ismét alapozóanyaggal M1 54-6

33 ABLAKOK SzélvédŒ 54 A RAGASZTÓCSÍK FELHORDÁSA FIGYELEM : a ragasztócsík középvonala 4 mm-re legyen a szélvédœ kerületétœl az alsó és az oldalsó részen, illetve 25 mm-re a felsœ részen (a felsœ részhez használja a helyben elkészített vezetœszerszámot) M1 B A 11476M M1 Használja a készletben lévœ kinyomófejet. RENDKÍVÜL FONTOS : A pisztolyt ùgy tartsa, hogy a ragasztócsík keresztmetszete állandó legyen (12 x 8 mm-es háromszög). Használja a helyben elkészített vezetœszerszámot (lásd az elœzœ oldalt). RENDKÍVÜL FONTOS : Ha nem tartja be a 25 mm távolságot a felsœ részen, fennáll a víz beszivárgásának, és a szélvédœ törésének a veszélye. 54-7

34 ABLAKOK SzélvédŒ 54 A SZÉLVÉDà BESZERELÉSE Illessze be a szélvédœt a keretbe, és központosítsa az alsó ragasztószalag (4), illetve a szélvédœ és a háromszögalakù ablak között lévœ alátétek (3) segítségével. Várakozási idœ nélkül ellenœrizze a tömítettséget vízsugár segítségével. Szivárgás esetén jelölje meg a hibás részt, majd szárítsa meg a ragasztóanyagot fùvott levegœvel. Hordjon fel a hibás rész kb mm-es környezetére egy 3 mm átmérœj ragasztócsíkot, és simítsa el ezt egy szappanos vízbe mártott lap segítségével. EllenŒrizze ismét a tömítettséget. MEGJEGYZÉS : a gépkocsit a felhasznált ragasztóanyag függvényében egy meghatározott ideig nem szabad elmozdítani : Egykomponens ragasztóanyag : 3-4 óra Kétkomponens ragasztóanyag : 30 perc M1 Nyomja meg enyhén a szélvédœ kerületét, hogy az érintkezzen az alátétekkel (2). TANÁCS : A várakozási idœ közben hagyja lecsöpögni a vizet a szélvédœ kerületénél, meggyorsítva ezáltal a ragasztóanyag polimerizációját (a nedvesség hatására). A szélvédœ és a háromszögalakù ablakok éle között 1 mm-es illesztési hézagnak kell lennie M 54-8

35 ABLAKOK SzélvédŒ 54 A SZÉLVÉDà BESZERELÉSE (folytatás) A m szerfal felsœ része A szivacsot a beszerelés elœtt a szélvédœkeretre kell ragasztani. A DÍSZÍTÃKERETEK FELSZERELÉSE Használatos eszközök : 0,7 mm vastag acéllemezbœl helyben elkészített szerszám a díszítœkeret zárólelmének szereléséhez. Az üvegek elœkészítése AZ ÖSSZES ELÃKÉSZÍTÉSI MÙVELETET TISZTA ÉS SZÁRAZ ÜVEGEN KELL ELVÉGEZNI. Zsírtalanítsa a ragasztási felületet egy zsíroldó anyaggal (heptán) átitatott tiszta rongy segítségével. Hagyja száradni a felületet 5 percig (20 C-on). Hordja fel az alapozóanyagot a ragasztókészletben található eszköz segítségével, elkerülve a tùzott mennyiség anyag használatát (a díszítœkeret felszerelése után távolítsa el a felesleges anyagot heptánnal, vagy egy borotvapenge segítségével). Hagyja száradni a felületet 10 percig (20 C-on). NE ÉRINTSE MEG A TOVÁBBIAKBAN EZT A FELÜLETET! A díszítœkeretek elœkészítése AZ ÖNTAPADÓ DÍSZÍTÃKERETEK TAPADÁSI JEL- LEMZÃI +30 C ÉS + 40 C KÖZÖTTI RAGASZTÁSI HÃMÉRSÉKLET ESETÉN A LEGKEDVEZÃBBEK. GörgŒ a díszítœkeretek lepréseléséhez. MA11161 Infravörös lámpa, vagy kemence a díszítœkeretek felmelegítéséhez. A díszítœkereteket tehát feltétlenül elœ kell melegíteni (egy lámpa, kemence, vagy radiátor segítségével) közvetlenül a felragasztásuk elœtt. A díszítœkeretek felragasztása Az öntapadó részen lévœ védœfóliát folyamatosan hùzza le a felragasztás közben. A felragasztás után préselje le erœsen a díszítœkeretet egy görgœ segítségével. A RAGASZTÁS LEVÁLÁSA ESETÉN KI KELL CSE- RÉLNI A DÍSZÍTÃKERETET. 54-9

36 ABLAKOK SzélvédŒ 54 A szélvédœ díszítœkereteinek felszerelése Fontos : EllenŒrizze egy vízsugár segítségével a szélvédœ tömítettségét, és szükség esetén javítsa meg a hibát a díszítœkeretek felszerelése elœtt. A díszítœkeretek felragasztása 1. Állítsa be a díszítœkeret felsœ részét a tetœkerethez képest, és ragassza fel. 2. Állítsa be a díszítœkeret nyùlványát (C) a szélvédœ pereméhez képest. Feszítse meg a díszítœkeretet, majd ragassza fel az öntapadó részt a háromszögalakù ablakra. 3. Állítsa be a díszítœkeretet a tetœlemez széléhez képest, feszítse meg, majd ragassza fel a szélvédœre az utolsó centiméterek kivételével. 4. Szükség esetén állítsa be a díszítœkeret hosszùságát az antenna tengelyvonalában bevágva. 5. Válassza le a háromszögalakù ablak díszítœkeretének felsœ részét : Állítsa be és ragassza fel a háromszögalakù ablak díszítœkeretének felsœ részét a szélvédœ díszítœkeretével együtt a tetœkeret mentén M2 Figyelem : ügyeljen arra, hogy a szélvédœragasztó ne kerüljön a vízelvezetœ csatornába (B) (a felsœ sarkokat is beleértve). A vízelvzetœ csatorna biztosítja : A díszítœkeret hátsó részét kétoldalas ragasztószalaggal ragassza fel a háromszögalakù ablak hátsó díszítœkeretére. A VÉDÃFÓLIÁT NE HÚZZA LE A DÍSZÍTÃKERET VÉGEIRÃL A MÉRETREVÁGÁS ELÃTT. - a díszítœkeret nyùlványának (C) elhelyezkedését, - a víz elvezetését M

37 ABLAKOK SzélvédŒ 54 A DÍSZÍTÃKERET ZÁRÓELEMÉNEK FELSZERELÉSE A díszítœkeret záróelemének felszerelése egyszer nyomással nem lehetséges, mert a záróelem visszahajlított része (1) nem illeszkedik be a díszítœkeret alá : fennáll a záróelem elvesztésének veszélye M1 3. Ilessze be a záróelem hátsó részét (B). 4. Tolja elœre a záróelemet és illessze be az elsœ részét (E) M1 5. Állítsa vissza a szerszámot függœleges helyzetbe, majd távolítsa el. 6. EllenŒrizze a záróelem megfelelœ beilleszkedését. MA A m velet a helyben elkészített szerszám segítségével végezhetœ el megfelelœen : 1. Helyezze be a szerszám hajlított részét (A) a díszítœkeret pereme alá. 2. Billentse lefelé a szerszámot, hogy a díszítœkeret pereme kiszabaduljon M

38 KÜLSà FELSZERELÉSEK SzélvédŒ 54 PRA5401 A szélvédœkeret alsó részének felszerelése MielŒtt felhelyezi a szélvédœkeret alsó részére a készletben lévœ ragasztócsíkot, a ragasztási felületet kenje be 210T alapozóanyaggal, melynek rendelési száma (a száradási idœ 20 C-on 10 perc) (lásd a 42. fejezetet). Szerelje fel : - a visszapillantótükröket, - az ablaktörlœkarokat. Állítsa szembe a lapátokat és az ablaktörlœkarokat a szélvédœn lévœ jelölésekkel. Hùzza meg az anyákat 3.2 danm nyomatékkal. A m szerfal felsœ részének felszerelése EllenŒrizze az alábbiak m ködését : - autórádió, - ablaktörlœk, - visszapillantótükrök

39 ABLAKOK Háromszögalakú ablak 54 KISZERELÉS A szükséges szerszámokat és segédanyagokat lásd az 50. ÁLTALÁNOSSÁGOK fejezetben. Szerelje le : - a visszapillantótükröt, - a díszítœkereteket, - részlegesen az ajtótömítést, - az alsó konzolt, - a szellœzés szabályozótábláját. Emelje meg a szövetburkolatù csíkot, hogy az oldalsó szellœzœfùvóka leszerelhetœ legyen. Védje az ablakkeretet a teljes kerülete mentén kétszeres vastagságban egy széles ragasztószalag segítségével. Vágja ki a háromszögalakù ablakot egy acélhuzallal. Vágja el a ragasztóanyagot egy éles szerszám segítségével a (B), a (C) és a (D) részeken, hogy az üveg könnyebben kivágható legyen. Vezesse át az acélhuzalt az (A) helyen. Szerelje fel a hùzófogót az acélhuzalra. A kivágást az (1), majd a (2) irányban végezze. Ezt követœen vágja ki a sarkot (D) belülrœl egy vágószerszám segítségével, félrehùzva kissé az üveget. FONTOS : e m veletek közben ügyeljen arra, hogy az acélhuzal megfelelœen helyezkedjen el az üveg alatt (különös tekintettel a sarkokra), elkerülve így az üveg sérülését. Az üveg kiszerelése a hagyományos eszközökkel végezhetœ el (a kivágás egy acélhuzallal történik) M

40 ABLAKOK Háromszögalakú ablak 54 AZ ABLAKKERET ÉS AZ ÜVEG ELÃKÉSZÍTÉSE A RAGASZTÓANYAG FELHORDÁSA Végezze el a szélvédœnél leírt m veletsort. BESZERELÉS Végezzen egy próbát az üveg megfelelœ beállításához M1 Hordja fel : - a ragasztócsíkot az üveg két felsœ oldalára (a ragasztócsík középvonala 4 mm távolságra legyen az üveg szélétœl), 10642M1 B = 4 mm (1x4) (2 db) C = 1 mm (4 db) D = 5 mm (1 db) E = 5 mm (2 db) Helyezze a (B) alátéteket a sárvédœlemezre, a (C) alátéteket az ablakkeret burkolatának rögzítéseire, a (D) alátétet pedig a háromszögalakù ablakra. - a ragasztócsíkot az üveg alsó részére a fenti ábra alapján, hogy a sárvédœlemezre ne kerülhessen ragasztóanyag. Megjegyzés : Használja a javítókészletben található sablont a ragasztócsík felhordásához az üveg megfelelœ részére. Illessze be az üveget, állítsa be a szélvédœ és a háromszögalakù ablak között lévœ alátéteket (E), majd jelölje meg a háromszögalakù ablak helyzetét egy ragasztószalag segítségével

41 ABLAKOK Háromszögalakú ablak 54 BESZERELÉS A háromszögalakù ablak díszítœkeretének felhelyezése Helyezze fel a díszítœkeretet, és csukja be az ajtót. FelülrŒl kezdve állítsa be a díszítœkeretet az oldalsó tetœkerethez képest. A kétoldalas ragasztócsík védœfóliáját fokozatosan hùzza le, és ügyeljen arra, hogy az ajtókeret teljes kerülete mentén 5 mm-es hézag maradjon. (lásd az alábbi ábrán látható metszetet) M2 Illessze be az üveget, és állítsa be a ragasztószalag és az alátétek (E) segítségével ùgy, hogy legalább 5 mm-es hézag legyen a szélvédœ pereméhez viszonyítva M1 Nyomja meg az üveget, hogy az érintkezzen a (C) és a (D) alátétekkel. EllenŒrizze a háromszögalakù ablak elhelyezkedését (az illeszkedési ív folytonossága) a szélvédœhöz képest, hogy az oldalsó díszítœkeret megfelelœen felszerelhetœ legyen. Rögzítse ragasztószalagok segítségével az üveget végleges helyzetében az (F) részeken. Várakozási idœ nélkül : ellenœrizze vízsugár segítségével a tömítettséget. Szivárgás esetén a szélvédœnél leírtak alapján járjon el. Hagyja száradni a ragasztóanyagot 4 órán (egykomponens ragasztó), illetve 30 percen (kétkomponens ragasztó) keresztül. Távolítsa el a (B) és a (C), illetve az (E) és a (D) alátéteket. Megjegyzés : az üveg cseréjét követœen a tömítettség vízsugárral történœ ellenœrzését a díszítœkeret felhelyezése elœtt kell elvégezni

42 ABLAKOK ElsŒ ajtó ablaka 54 KISZERELÉS Szerelje le : - a belsœ és a külsœ háromszögalakù burkolatot, - az ajtókárpitot, BEÁLLÍTÁS Rögzítse az üveget a csavarok meghùzása nélkül. Szerelje fel a vezetœelem egységet, és állítsa az üveget zárt helyzetbe. Hùzza meg a csavarokat (1). - az ablaküveg belsœ és külsœ gumitámaszait, - a vinil tömítœburkolatot, Engedje le a vezetœelem egységet. Szerelje ki a rögzítéseket. Emelje ki felfelé az üveget, az alábbi ábra szerint elforgatva M3 BESZERELÉS 10771M Szerelje fel : - az üveg belsœ és a külsœ gumitámaszát, - a vinil tömítœburkolatot, - az ajtókárpitot, - belsœ és a külsœ háromszögalakù burkolatot

43 ABLAKOK Hátsó ajtó ablaka 54 KISZERELÉS Szerelje le : - a belsœ és a külsœ háromszögalakù burkolatot, - az ajtókárpitot, BEÁLLÍTÁS Rögzítse az üveget a csavarok meghùzása nélkül. Szerelje fel a vezetœelem egységet, és állítsa az üveget zárt helyzetbe. Hùzza meg a csavarokat (1). - az ablaküveg belsœ és külsœ gumitámaszait, - a vinil tömítœburkolatot, Engedje le a vezetœelem egységet. Szerelje ki a rögzítéseket. Emelje ki felfelé az üveget, az alábbi ábra szerint M2 BESZERELÉS 10770M Szerelje fel : - az üveg belsœ és a külsœ gumitámaszát, - a vinil tömítœburkolatot, - az ajtókárpitot, - belsœ és a külsœ háromszögalakù burkolatot

44 ABLAKOK Csomagtérajtó rögzített ablaka 54 KISZERELÉS BESZERELÉS Szerelje le az ablaktörlœkart. Kösse le az ablakf tés vezetékeit. Szerelje le a csomagtérajtó kárpitját M R Helyezze a gumitömítést (A) az üvegre (B), majd illesszen be egy zsineget (C) a gumitömítés hornyába (D) ùgy, hogy a zsineg végei az üveg alsó részénél legyenek. Keresztezze a zsineg végeit 200 mm hosszon a horonyban. Egy lapos, de nem éles csavarhùzó segítségével vezesse át a belsœ tömítœperemet az ablakkeret hornyán. Emelje ki az üveget a tömítéssel együtt S MA11060 Illessze az egységet a keretbe, a zsineg végei a belsœ oldalon legyenek. Kezdje el meghùzni a zsineg valamelyik végét, átvezetve így a tömítés peremét a hornyon. A zsineg kihùzásával együtt haladva a külsœ oldalról nyomja meg az üveget. Végezze el a fenti m veleteket a zsineg másik végével is

45 ABLAKOK Csomagtérajtó nyitható ablaka 54 KISZERELÉS A PÁNTEGYSÉGEK LESZERELÉSE Nyissa ki a csomagtérajtó ablakát. Szerelje le a nyitható ablak teleszkóprugóit M1 Szerelje le : - a csomagtérajtó kárpitozását (lásd a 73. fejezetet), - a rögzítœcsavarokat (1) M1 Kössse le az ablakf tés vezetékeit (1). Szerelje ki : - a csavarokat (2), - az üveget a tömítésével együtt. BESZERELÉS Illessze be az üvegbœl és a tömítésbœl álló egységet, mely ekkor megfelelœ helyzetbe kerül a keretben. BEÁLLÍTÁS Rögzítse az üveget. Kösse vissza az ablakf tés vezetékeit (1). Szerelje vissza az ablak teleszkóprugóit

46 ABLAKOK Nyitható hátsó oldalablak 54 BEMUTATÁS Zárszerkezet DIM Üveg 2 Nyitófogantyù 3 Közdarab 4 TömítŒalátét 5 Zárszerkezet rögzítœcsavarja az üvegen 6 Zárszerkezet rögzítœcsavarja a karosszérián 7 Burkolat 10759M1 Csukló 1 Üveg 2 DíszítŒelem 3 Ragasztócsík 54-20

47 ABLAKOK Nyitható hátsó oldalablak 54 KISZERELÉS Szerszámok és segédanyagok (Lásd az Általánosságok fejezetet). Nyissa ki a hátsó ajtót. Szerelje le : - részlegesen az ajtótömítést, - a díszítœelemet, - belülrœl az alsó burkolatot, és a zárszerkezet 3 db rögzítœcsavarját. Helyezzen az ablakkeretre egy ragasztószalagot, hogy elkerülhetœ legyen az ablakkeret sérülése. Vágja el a ragasztócsíkot a belsœ oldalon felülrœl lefelé haladva egy vágószerszám segítségével az ablak kissé kinyitott helyzetében. AZ ABLAKKERET TISZTÍTÁSA A szélvédœnél leírtak alapján járjon el. Szerelje fel : - a zárszerkezetet meghùzás nélkül, - az öntapadós alátéteket (A) az üveg széleire, majd hordja fel a ragasztócsíkot az üvegre a két alátét közötti szakaszra. A ragasztócsík középvonala 4 mm-re legyen az üveg szélétœl. B = 2 mm (1x2) (3 db) C = 3 mm (1x3) (1 db) Helyezze az ablakkeretre a (B) és a (C) alátéteket. BESZERELÉS M2 Illessze be az üveget, állítsa be a helyzetét a (B) és a (C) alátétek segítségével, majd nyomja meg, hogy érintkezzen az alátétekkel (A), a tömítéssel és a burkolat rögzítésével. Rögzítse ideiglenesen egy ragasztószalag segítségével az üveget a (D) helyeken. Szerelje fel a zárszerkezetet, hùzza meg az üvegen lévœ rögzítést, majd reteszelje az ablakot M1 A = 4 mm (2 db) 54-21

48 ABLAKOK Nyitható hátsó oldalablak 54 A díszítœelem felszerelése Helyezze fel a díszítœelemet, majd csukja be az ajtót. Állítsa be a díszítœelemet a karosszéria felsœ részéhez képest, majd felülrœl kezdve fokozatosan hùzza le a kétoldalas ragasztócsík védœfóliáját. Ügyeljen arra, hogy mindenhol 5 mm-es hézag legyen az ajtókerethez viszonyítva (lásd az alábbi ábrát) M2 FIGYELEM : Az ablakot ne nyissa ki 24 órán keresztül, mert a ragasztóanyag elválhat

49 KÜLSà VÉDELEM ElsŒ lökhárító 55 PRA5501 LESZERELÉS 11009M - a karosszéria alatti zárólemezek rögzítéseit R Szerelje le : - az oldalsó rögzítœcsavarokat (A), - a kerékjárati védœlemezek rögzítéseit (B), - a szegecset, 55-1

50 KÜLSà VÉDELEM ElsŒ lökhárító 55 LESZERELÉS 97096R Hùzza félre a kerékjárati védœlemezeket, hogy hozzáférhessen az oldalsó rögzítœcsavarokhoz (C). Kösse le a ködfényszórók csatlakozóját. 55-2

51 KÜLSà VÉDELEM Hátsó lökhárító 55 PRA5502 LESZERELÉS Szerelje le a hátsó kerekeket. Fùrja ki a kerékjárati védœlemezeket rögzítœ szegecseket. Szerelje le : - a kerékjárati védœlemezeket, 11184M1 - a lökhárító rögzítésének két csavarját (B). 55-3

52 KÜLSÃ VÉDELEM Hátsó lökhárító M1 Szerelje le a rögzítœkapcsokat a lökhárító kereszttartójáról. Szerelje le : - a hátsó lámpákat, - a lökhárító rögzítœkapcsait (A), - a zárnyelvek védœharangjait, 10777M1 - az oldalsó rögzítœcsavarokat (E). FELSZERELÉS A leszerelési m veletekkel ellentétes sorrendben járjon el. 55-4

53 KÜLSÃ VÉDELEM Oldalsó védœlécek 55 PRA5503 A védœlécek kapcsokkal, a végeiknél pedig kétoldalas ragasztócsíkokkal vannak rögzítve. AZ AJTÓKON LÉVÃ VÉDÃLÉC LESZERELÉSE 11588M M1 Válassza le a kétoldalas ragasztócsíkot, majd kissé megemelve csùsztassa hátra a védœlécet, hogy a 7 db tartókapocs kiakadjon. Szerelje ki a 7 db tartókapcsot (A) 1/4 fordulattal elforgatva. 55-5

54 KÜLSà VÉDELEM Oldalsó védœlécek 55 A VÉDÃLÉC FELSZERELÉSE AZ AJTÓRA AZ OLDALSÓ IRÁNYJELZÃNÉL LÉVà VÉDÃLÉC LESZERELÉSE 10761M1 Illessze vissza gondosan a kapcsokat (A) a védœlécre. Cserélje ki a kétoldalas ragasztócsíkot, zsírtalanítva a ragasztási felületeket. Az eltörött kapcsokat (A) feltétlenül ki kell cserélni M Szerelje le részlegesen az elsœ kerékjárati védœlemezt. Akassza ki és kösse le az oldalsó irányjelzœt. Szerelje le a sárvédœlemez mögötti anyákat. Távolítsa el az oldalsó irányjelzœnél lévœ védœlécet. FELSZERELÉS A leszerelési m veletekkel ellentétes sorrendben járjon el M2 Helyezze fel a védœlécet. Akassza be a 7 db rögzítœkapcsot az ajtóra. 55-6

55 KÜLSÃ VÉDELEM VédŒléc a csomagtérajtón 55 LESZERELÉS A RÖGZÍTÃKAPCSOK KISZERELÉSE 10781M M1 Szerelje le : - a csomagtérajtó kárpitját, - a vinil burkolatot. Akassza ki : - a rudazatokat (1), - a két rögzítœcsavart (2), majd emelje ki a nyitófogantyù egységet, - a védœlécet kívülrœl. Szerelje ki a rögzítœcsavarokat (1). FELSZERELÉS A leszerelési m veletekkel ellentétes sorrendben járjon el. 55-7

56 KÜLSà VÉDELEM H tœrács egység 56 Ez az egység egy h tœrácsból és egy díszítœkeretbœl áll. LE- ÉS FELSZERELÉS - a 3 db felsœ (C) és a 2 db alsó csavart, melyekhez a nyílásokon (D) keresztül lehet hozzáférni egy torx csavarhùzó segítségével. Ez a két csavar a leszereléskor a h tœrácson marad. Kösse le : - az akkumulátort, - a lámpaegység csatlakozóit. Szerelje le a két irányjelzœ lámpát a gépkocsi külsœ része felœl. Ehhez akassza ki az irányjelzœ lámpák tartórugóját (A) M1 Fényszórómosó berendezésel szerelt gépkocsik esetén akassza ki a díszítœelemet, hùzza ki a fùvókát, és fordítsa el negyed fordulattal balra, hogy kiszabaduljon a nyílásból M1 Szerelje le : - a h tœrács jobb és bal oldali nyùlványait (B). Hogy hozzáférjen a csavarhoz (1), hajtsa fel a ragasztócsíkot, 10462M 10461M1 56-1

57 KÜLSÃ VÉDELEM H tœrács egység 56 Akassza ki a h tœrácsot a két szélénél, majd emelje le M Különlegesség : a h tœrács két részbœl áll. Szétszereléséhez szerelje ki a csavarokat (B) M1 56-2

58 KÜLSà FELSZERELÉSEK Elektromos külsœ visszapillantótükör M2 Nyissa fel a motorháztetœt. PRA5601 Csavarja ki a két torx csavart. LESZERELÉS 10202M1 Akassza ki a hangszórók rácsait M Hajtsa be a visszapillantótükröt. Csavarja ki a hatlapfej csavart (A). Szerelje le a hangszórók tartóelemeit (kiviteltœl függœen). Kösse le a visszapillantótükrök csatlakozóit. 56-3

59 KÜLSà FELSZERELÉSEK Visszapillantó tükörlap 56 PRA56.11 KISZERELÉS 97316S Billentse befelé a visszapillantótükröt. Nyomja meg a tükörlapot a fenti ábra alapján (a külsœ oldalról), hogy az ujjai beférjenek a tükörlap alá a belsœ oldalon R Mozdítsa el óvatosan a tükörlapot a fenti ábra alapján ùgy, hogy az törés nélkül kiemelhetœ legyen. MEGJEGYZÉS : a tükörlapok kiakasztását a jobb és a bal oldalon egyaránt a karosszéria külsœ oldala felœl kell végezni. 56-4

60 KÜLSÃ FELSZERELÉSEK Visszapillantó tükörlap M Elektromos visszapillantótükör esetén kösse le a tükörf tés vezetékeit. BESZERELÉS 97315S Illessze be a tükörlapot, majd nyomja meg, hogy az beakadjon. 56-5

61 KÜLSà FELSZERELÉSEK Visszapillantótükör m anyag háza 56 PRA5602 A VISSZAPILLANTÓTÜKÖR HÁZÁNAK SZÉTSZE- RELÉSE Szerelje ki : - a tükörlapot, - a házban lévœ 4 db rögzítœcsavart, 10200M M5 - a ház hátsó részén lévœ rögzítœcsavart. 56-6

62 KÜLSÃ FELSZERELÉSEK Visszapillantótükör m anyag háza 56 A VISSZAPILLANTÓTÜKÖR KONZOLÁNAK LESZE- RELÉSE Szerelje ki a konzol 9 db rögzítœcsavarját M AZ ELEKTROMOS VISSZAPILLANTÓTÜKÖR SZÉT- SZERELÉSE A BEÁLLÍTÓSZERKEZET KISZERELÉSE Szerelje le : - a visszapillantótükröt a gépkocsiról, - a tükörlapot. Csavarja ki a 3 db rögzítœcsavart. Kösse le a csatlakozót. Szerelje ki a beállítószerkezetet M2 56-7

63 KÜLSà FELSZERELÉSEK Elektromos visszapillantótükör állítógombja 56 PRA56.13 KISZERELÉS 10409M Szerelje le az ajtón lévœ kapcsolóegységet (1 db 20-as torx csavar). Kösse le a vezetékköteget. 56-8

64 KÜLSà FELSZERELÉSEK KülsŒ hœmérsékletérzékelœ 56 PRA M3 CSERE Akassza ki a tükörlapot. Szerelje ki a hœmérsékletérzékelœt (20-as torx csavar). Vágja el a hœmérsékletérzékelœ tápvezetékeit, miután megjelölte azokat. Cserélje ki a hœmérsékletérzékelœt, és kösse össze a vezetékeket egy hœre zsugorodó m anyag csatlakozóhüvely segítségével. 56-9

65 KÜLSà FELSZERELÉSEK TetŒcsomagtartó 56 A TETÃCSOMAGTARTÓ FELSZERELÉSE A gyár által ajánlott tetœcsomagtartó maximális terhelhetœsége 80 kg. FELSZERELÉS Szerelje ki a rögzítœfuratokban lévœ csavarokat. Rögzítse a hosszirányù síneket a tetœlemezre az elœzœekben kiszerelt csavarok segítségével, miután a menetes részeket bekente tömítœanyaggal a megfelelœ tömítettség biztosítása érdekében. Csùsztassa a sínekbe a keresztirányù rudakból és a talpakból álló egységeket. Helyezze fel a díszítœ toldatokat, és csavarozza fel ezeket a sínek végeire. Állítsa be a rudakat és a rögzítési pontokat a csomagok méretének megfelelœen. A TETÃCSOMAGTARTÓ DÍSZÍTÃELEMEINEK LE- SZERELÉSE Szerelje ki : - a csavart (A), majd csùsztassa hátra az egységet, - a díszítœelemet az ábra alapján (egy lapos csavarhùzó segítségével) M M 56-10

66 BELSà FELSZERELÉSEK A m szerfal elemei DI5701 MÙANYAG ELEMEK 1 A m szerfal felsœ része 2 Hangszórórácsok 3 Hangszórók tartóeleme 4 KijelzŒegység 5 Háromszögalakù ablakok páramentesítœ fùvókái M szerfal váza (összeszerelve) 6 Szövetburkolatù csík 7 M szerfal váza 8 VezetŒoldali fedél 9 SzellŒzŒfùvókák 10 Oldalsó szellœzœfùvókák csœvezetékei 19 Automata sebességváltó fokozatkijelzœjének kerete, vagy kormánykerék feletti fedél 20 Kormányoszlop kerete 22 Utasoldali légzsák fedele KözépsŒ rakodórekesz egység A m szerfal alsó része 15 Jobb oldali alsó konzol Bal oldali alsó konzol 16 Kormányoszlop alatti konzol 17 Kormánykerék alatti burkolat 18 Kormánykerék feletti burkolat FÉM ELEMEK 13 Kereszttartó egység Alul lévœ oldalsó sarokelemek Felül lévœ oldalsó sarokelemek Kormányoszlop Kormányoszlop alaplapja Fokozatválasztó kar (automata sebességváltó) Kábelköteg tartóeleme 21 Utasoldali légzsák Elektronikus gyùjtáskapcsoló Légzsák forgócsatlakozója 11 KözépsŒ rakodórekesz 12 FelsŒ fedél 14 KözépsŒ rakodórekesz fedelének burkolata 57-1

67 BELSà FELSZERELÉSEK Az utastér elsœ részének felépítése 57 DI5702 Szerelési sorrend 57-2

68 BELSà FELSZERELÉSEK Az utastér elsœ részének felépítése 57 MEGHÚZÁSI NYOMATÉKOK (danm) Kormányoszlop rögzítœanyái 1,5 Kormányoszlop csuklójának csavarja 2,3 Kormánykerék csavarja 4,5 Kerékcsavarok 10 ElsŒ biztonságiövek rögzítœcsavarjai 2,5 Utasoldali légzsák rögzítœcsavarjai 2,4 Utasoldali légzsák rögzítœanyái 0,7 MEGHÚZÁSI NYOMATÉKOK (danm) Sarokelem M8-as rögzítœcsavarjai 2,4 Sarokelem M10-es rögzítœcsavarjai 4,7 Car.1393 NÉLKÜLÖZHETETLEN ESZKÖZ Szerszám a m szerfal egység hátratolásához SZERELÉSI SORREND : 1. A t zfalon az alábbi elemek vannak : - LevegŒbefùvó-ventilátor és recirkuláltató egység, - Elpárologtató, - SzigetelŒ burkolatok, - Utastéri csatlakozódoboz (biztosítékok és relék). 2. A m szerfal kereszttartójára az alábbi elemeket kell szerelni (a gépkocsin kívül elvégezve) : - Légkondicionáló egység, jobb és bal oldali f tœradiátor, - Kormányoszlop, kormánykerék, és burkolatok, - M szerfal kábelei, - M szerfal váza, - Fokozatválasztó kar (automata sebességváltó) M szerfal váza : - KözépsŒ kijelzœ és többfunkciós kijelzœ, - Oldalsó és középsœ szellœzœfùvókák, - Szövetburkolatù csík. 5. Alsó rész : - KözépsŒ rakodórekesz, kábelek védœburkolata, - Oldalsó konzolok, kapcsolók tartóelemei. 6. Kormányoszlop : - Kormánykerék, légzsák és forgócsatlakozó, - Beállítószerkezet, tömítœ gumiharang, kormányoszlop csuklója. 7. Kereszttartó egység : M szerfal váza, légkondicionáló egység, kormányoszlop. A m szerfal kereszttartójának helyzetét egy vezetœelem (A) biztosítja és négy helyen (B) van rögzítve 4 db sarokelem segítségével a sárvédœlemezek oldalán. 8. FelsŒ rész : PáramentesítŒ fùvókák csœvezetékei, hangszórók. A MÙSZERFAL SZÉTSZERELÉSÉNEK SZINTJEI 1- A m szerfal felsœ részének leszerelése. 2- Burkolatok leszerelése. 3- A m szerfal egység kiemelése a gépkocsiból. 4- A m szerfal egység hátratolása 100 cm-rel a gépkocsoból történœ kiemelése nélkül. 57-3

69 BELSà FELSZERELÉSEK M szerfal felsœ része 57 LESZERELÉS Erre a m veletre azért van szükség, hogy hozzáférjen az alábbi elemekhez : - kijelzœegység, - villogó relé, - levegœbefùvó-ventilátorok motorjai, 10255M - levegœbefùvó-ventilátor elektromos szabályozóeleme, - recirkuláltetó lapátok motorjai, - szigetelœanyagok védœeleme a lengéscsillapítótornyokon végzendœ hegesztési m veletek esetén. A LESZERELÉS MENETE 10254M Akassza ki kézzel (szerszám használata nélkül) a hangszórórácsokat a háromszögalakù ablak oldalánál kezdve. Csavarja ki a hangszórók tartóelemeinek 3-3 db rögzítœcsavarját. Kösse le, és emelje ki a hangszórókat. Automata sebességváltóval szerelt V6-os motorok esetén állítsa a fokozatválasztó kart 2 helyzetbe. Emelje meg a m szerfal felsœ részét a sarkoknál kezdve, majd hùzza függœleges irányban, hogy a 3 db rögzítœpatent (A) kiakadjon. Emelje ki a m szerfal felsœ részét hátrafelé hùzva M5 FELSZERELÉS EllenŒrizze a 3 db rögzítœpatent (A) meglétét. A leszerelési m veletekkel ellentétes sorrendben járjon el. EllenŒrizze az autórádió m ködését M1 57-4

70 BELSà FELSZERELÉSEK KijelzŒegység 57 KISZERELÉS BESZERELÉS Kösse le az akkumulátor negatív pólusát. Szerelje le a m szerfal felsœ részét. Dugaszolja be rongydaradokkal a kijelzœegység oldalainál lévœ nyílásokat (C). Csavarja ki : - a 3 db hátsó rögzítœcsavart (A), Kösse be az elektromos tápcsatlakozókat. Csavarja be az 5 db rögzítést. Távolítsa el a rongydaradokat az üregekbœl (C). Szerelje fel a m szerfal felsœ részét. Kösse vissza az akkumulátort, majd helyezze üzembe az egyes berendezéseket. - a 2 db függœleges rögzítést (B). Szabadítsa ki a kijelzœegységet elœre tolva. Fordítsa meg és kösse le a kijelzœegységet M M2 A KIJELZÃEGYSÉG CSERÉJE Programozza be az ùj kijelzœegységet az XR25 táska segítségével (lásd a 83. fejezetet). EllenŒrizze az autórádió m ködését. 57-5

71 BELSà FELSZERELÉSEK Légzsákos kormánykerék 57 A LÉGZSÁKOS KORMÁNYKERÉK LESZERELÉSE FONTOS A leszerelés elœtt : Köse be az XR25 táskát a gépkocsiba. Kapcsolja be a gyùjtást. Használja a 49. diagnosztikai kártyát (az ISO választókapcsolót állítsa S8 helyzetbe). Adja be a D 4 9 kódot. Blokkolja az elektronikus egységet, beadva a G 8 0 * kódot az XR25 táskán. Kösse le az akkumulátort. Szerelje le : - a légzsákot (csavarja ki a kormánykerék mögött lévœ két csavart, majd kösse le a légzsák fehér szín csatlakozóját), - a forgócsatlakozót (légzsák, és kiviteltœl függœen sebességszabályozó), - a kormánykerék középsœ rögzítœcsavarját (ezt a csavart feltétlenül cserélje ki), - a kormánykereket, miután egyenesbe állította a kerekeket, és rögzítette a forgócsatlakozót egy ragasztószalag (A) segítségével. Ezzel az összes gyùjtóvezeték hatástalan állapotba kerül, a kijelzœegységen lévœ légzsák visszajelzœlámpa, valamint az XR25 táska 14. bal oldali kijelzœje világít. Várjon 2 másodpercet az elektromos tároló kapacítás kimerüléséig. Kapcsolja ki a gyùjtást M4 57-6
