MIKROELEKTRONIKA, VIEEA306

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "MIKROELEKTRONIKA, VIEEA306"

Átírás

1 Budapesti Műszaki és Gazdaságtudományi Egyetem MIKROELEKTRONIKA, VIEEA306 Technológia: alaplépések, a tanszéki processz

2 Technológia Alapvető technológiai lépések Egyes gyártóberendezések Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

3 Alapvető gyártási lépések Rétegleválasztás vagy növesztés: új anyagréteg jön létre a félvezető (szilícium) szelet teljes felületén Struktúrálás (patterning): a kialakított anyagrétegben mintázatot alakítunk ki fotoreziszt felvitele mintázat ráfényképezése a rezisztre, a reziszt előhívása mintázat átvitele a rezisztről valamilyen marási művelettel (etching) reziszt eltávolítása Külső adalékok mélységi bevitele: ion implantáció (korábban diffúzió) Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

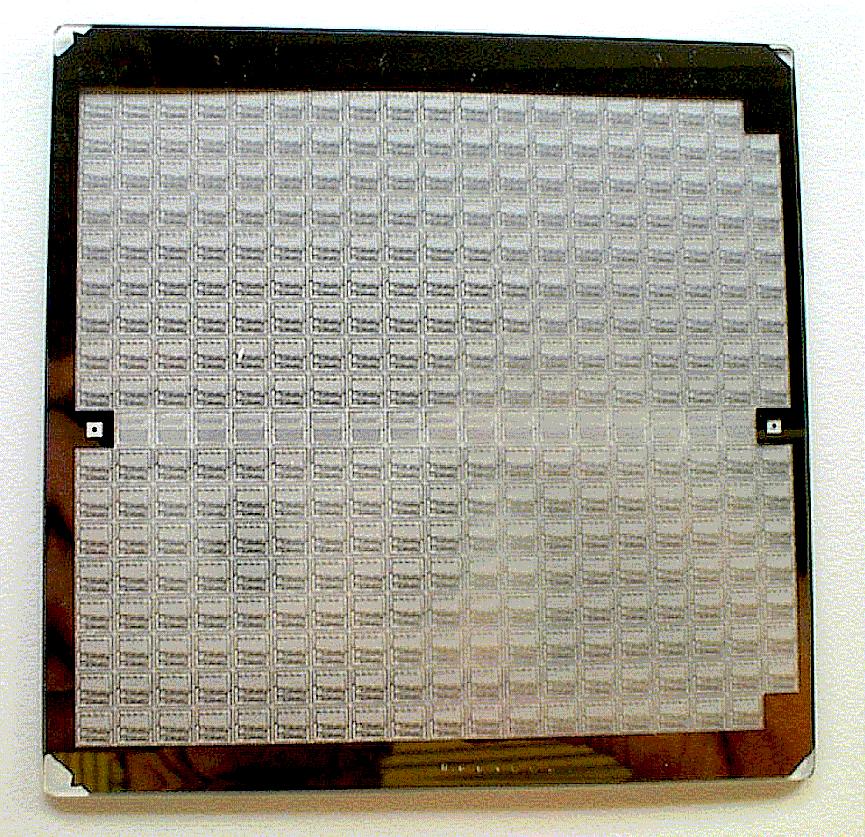

4 Mintázat kialakítása Az eredeti mintázat egy fotomaszkon van üveg hordozón króm mintázat Nagy pontossági igény: 0.03µm / 30cm! 10-7 Látható fény: λ= µm deep UV-re van szükség! Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

5 Monolitikus IC-k Mono lit = egy kő Mélységi struktúra Felületi struktúra (mintázat, pattern) MFS min. csíkszélesség a legfontosabb jellemző: 15 μm 0.18μm vagy még kisebb Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

6 Mélységi struktúra kialakítása Rétegleválasztás / rétegnövesztés: epitaxiális réteg növesztése (a meglévő Si egykristállyal egyező szerkezetű, esetleg másképp adalékolt réteg) ma pl.: IBE ion-beam epitaxy: atomi rétegek leválasztásának a lehetősége / kvantumos hatások lehetősége az eszközökben oxidáció (SiO 2 leválasztás vagy növesztés) vákuumpárologtatás (evaporation) pl. Alfémezés Egyéb rétegleválasztási módszerek katódporlasztás (sputtering) CVD: chemical vapor deposition kémiai gőzfázisú leválasztás, stb Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

7 Epitaxiális rétegnövesztés A klasszikus epitaxia: egykristályos réteg hozzánövesztése a hordozóhoz gőz vagy folyadék fázisból Si szeletek ~1200 o C SiCl + H Si 4HCl A növesztett réteg kristályszerkezet u.a. mint szubsztráté Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

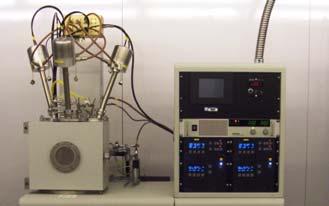

8 Epitaxiális rétegnövesztés Molekula sugaras epitaxia: ún. kvantum eszközök készülnek ilyennel MBE: molecular beam epitaxy Oxidnövesztés Termikus oxidálás ( o C) Kémiai gőzfázisú leválasztás (CVD) d SiO ~ Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET t

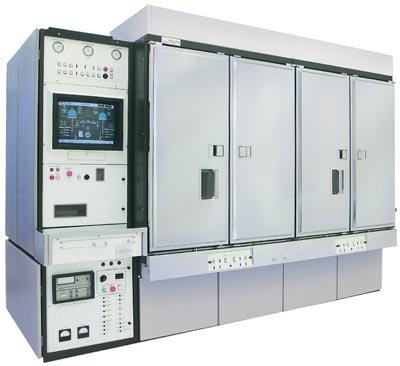

9 Epitaxiális rétegnövesztés ASiCl 4 /H 2 arányától függően egkristály növesztése polikristályos Si növesztése: poliszilícium lehet még amorf szilíciumot is létrehozni maratás Adalékolni is lehet! Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

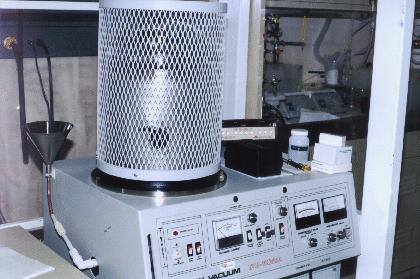

10 Vákuumpárologtatás Szabad úthossz > edény mérte Fémezés: ~ µm Ma: elektronsugaras forrás Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

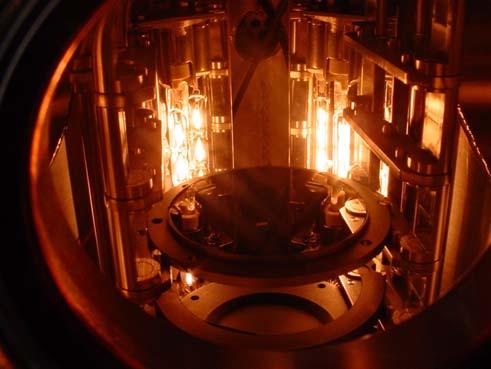

11 Katódporlasztás Kis nyomáson gázkisülés (pl. Ar atmoszférában) hordozza a leválasztandó anyagot Nagyfrekvenciás meghajtással szigeteleő anyagok is porlaszthatók Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

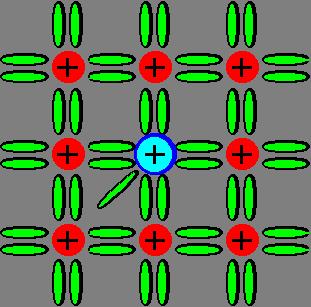

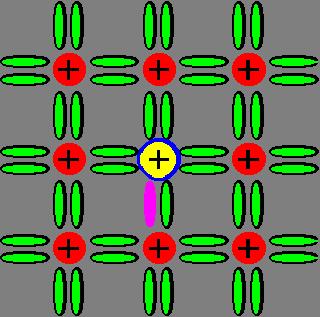

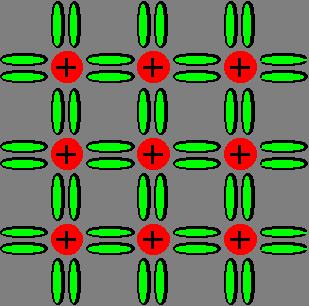

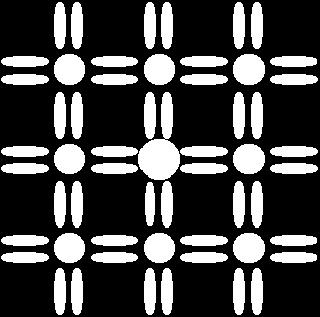

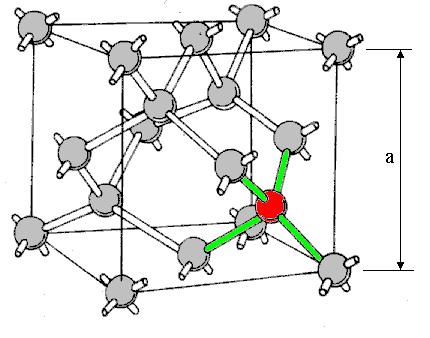

12 Mélységi struktúra kialakítása Adalék atomok bevitele a Si-egykristályba tulajdonságainak módosítása végett Egyszerű 2D nézet 3D gyémántrács V. oszlopbeli adalék (5 v.é): extra elektron DONOR n-típusú Si III. oszlopbeli adalék (3 v.é.): elektron hiány ACCEPTOR p-típusú Si Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

13 Az adalékolás szelektivitása? A SiO 2 kitűnően maszkolja az adalék atomokat (ellenálló, összefüggő réteg GaAs-nél ilyen nincs) Ahol ablak van benne, ott behatolnak az adalékok Diffúzió mély profil Ion implantáció sekély profil ASiO 2 mintázat maszkolja Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

14 Mélységi struktúra kialakítása Adalékok bevitele diffúzióval Az adalék atomok diffundálnak az igen nagy hőmérsékletű Si-ban Mozgató az atomok energiájának statisztikus eloszlása: intersticiális vándorlás: helycsere a Si atomokkal hibahelyeken vándorlás Milyen mélységi eloszlás alakul ki? Fick törvények: J = D c x D = D(T )! c t = J x c t = D 2 c 2 x Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

15 Diffúzió Egy fontos megoldás: c( x,0) = M 0 δ ( x) M 0 c( x, t) = exp 4 4πDt ( 2 x / Dt) Gyakorlati végrehajtás 2 lépésben elődiffúzió behajtás / drive-in (pl o C, 3 óra) (pl o C, 1 óra) Ma: ion implantáció után végső profil kialakítása Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

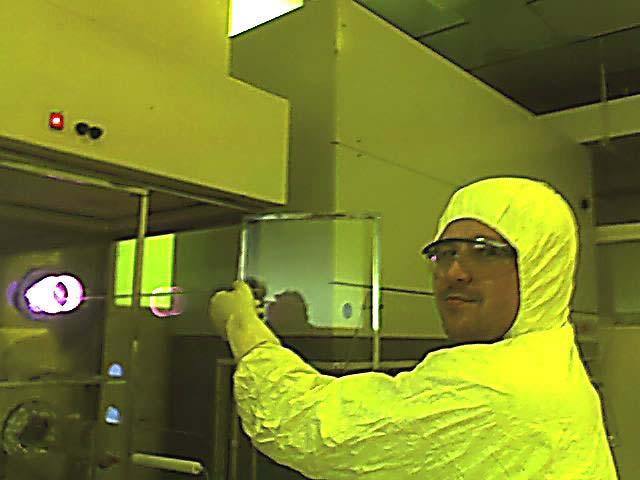

16 Diffúzió A diffúziós kályha (furnace) kvarc csónak ASiO 2 mintázat maszkolja Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

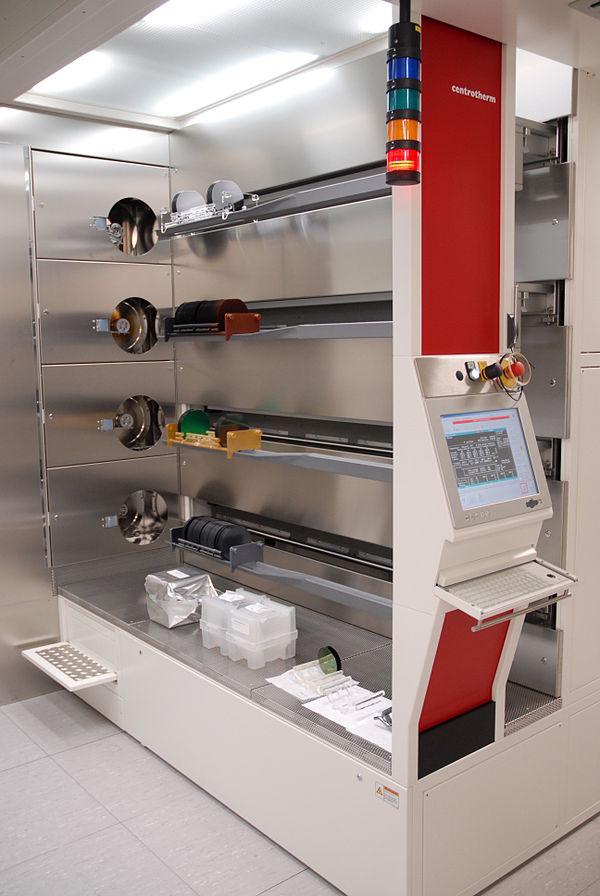

17 Ipari méretű diffúziós kályha Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

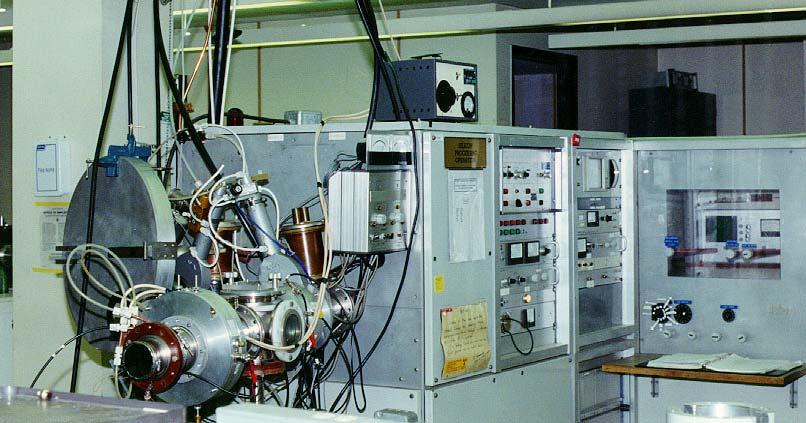

18 Ion implantáció Tömegspektrométerrel egy ionsugárból kiválasztott ionokat lövünk a Si szeletre mint target-re Az adalékok kezdeti eloszlása az ionsugár energiájától és dózisától függ Az implantációt hőkezelés követi a szilícium egykristály szerkezetének helyreállítása az adalékok behajtása: végső adalékeloszlás (adalék profil) kialakítása ~100 kv nagyságrendű feszültség Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

19 Ion implantáció Átlagos behatolási mélység, körülötte véletlen eloszlás Gauss profil r = mv qb ASiO 2 mintázat maszkolja Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

20 Ion implantáció Alacsony hőmérsékletű lépés. Előny: korábbi adalékprofilokat nem nagyon rontjuk el ASiO 2 mintázat maszkolja Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

21 A felületi struktúra kialakítása Fotolitográfiával ez minden mintázatkialakítás (patterning) első lépése Az oxidlépcsők problémája: step coverage Ablaknyitás az oxidon - fotolitográfiával Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

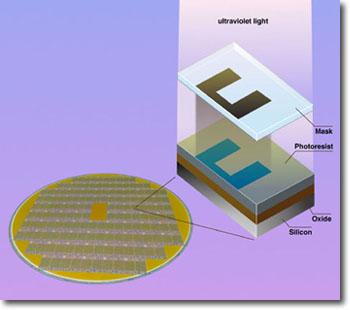

22 Struktúrálás: fotolitográfia Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

23 Az ablaknyitás lépései Fémezés mintázatához teli-fémezés fotoreziszt fényképezés, előhívás fölösleges fém kimaratása reziszt eltávolítása Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

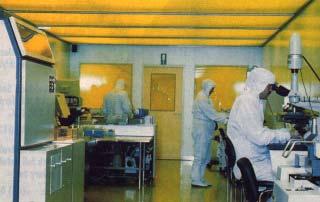

24 Fotolitográfia Sárga fényű helyiségben a reziszt UV-re érzékeny, sárgára nem EET, V2 306 IC gyár valahol a világban EET, V2 306 Monolit IC Labor, Mikroelektronika szakirány az EET-n Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

25 Egy egyszerű pmos technológia Technológiai lépések az EET Félvezető Laboratóriumában (tiszta szobájában) Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

26 P-csatornás monolit IC készítése Szelettisztítás Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

27 P-csatornás monolit IC készítése Vastagoxid-növesztés (ún. field oxide) Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

28 P-csatornás monolit IC készítése Fotolitográfia: reziszt cseppentés, felpörgetés Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

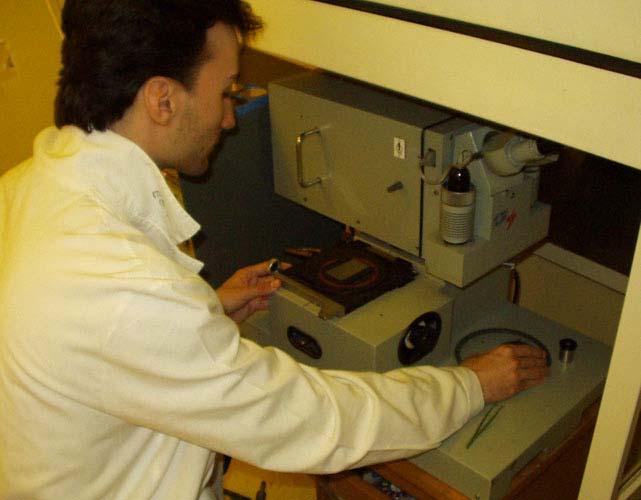

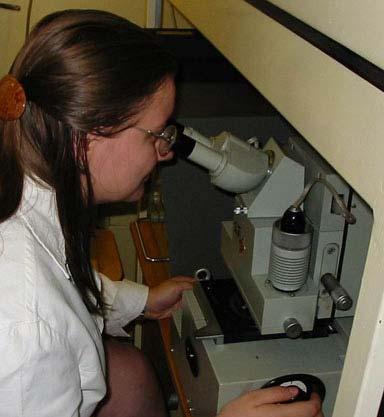

29 P-csatornás monolit IC készítése Fotolitográfia: maszkillesztés Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

30 P-csatornás monolit IC készítése Fotolitográfia: megvilágítás Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

31 P-csatornás monolit IC készítése Fotolitográfia: előhívás Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

32 P-csatornás monolit IC készítése Mintázat átmásolása: az oxid kimarásával Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

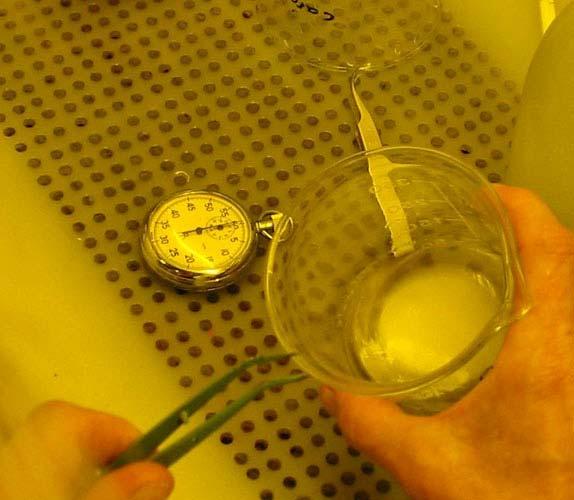

33 P-csatornás monolit IC készítése Fotolitográfia: oxidmarás, lakkeltávolítás Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

34 P-csatornás monolit IC készítése Bórdiffúzió szilárd fázisból, elődiffúzió Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

35 P-csatornás monolit IC készítése Bórüveg eltávolítása Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

36 P-csatornás monolit IC készítése Bórdiffúzió második lépése: behajtás (oxigénben) Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

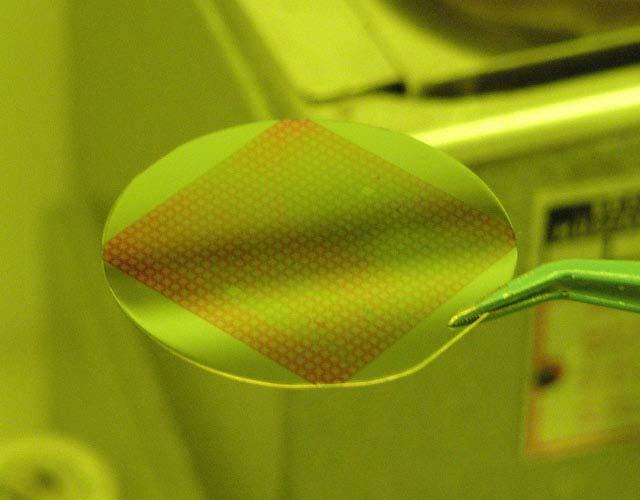

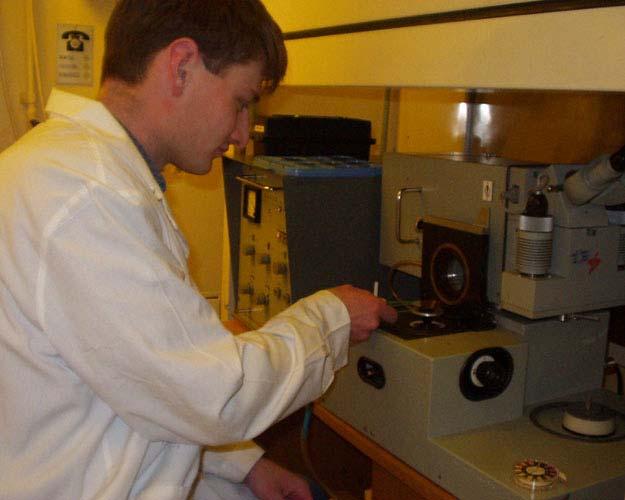

37 P-csatornás monolit IC készítése Fotolitográfia: Alumínium Vékonyoxid-növesztés vákuumgőzölése lakk ablaknyitás eltávolítása a gate a gate-oxid fémezés számára számára céljára Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

38 P-csatornás monolit IC készítése Fotolitográfia: Kész struktúralakk fém vezetékhálózat eltávolítása kialakítása Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

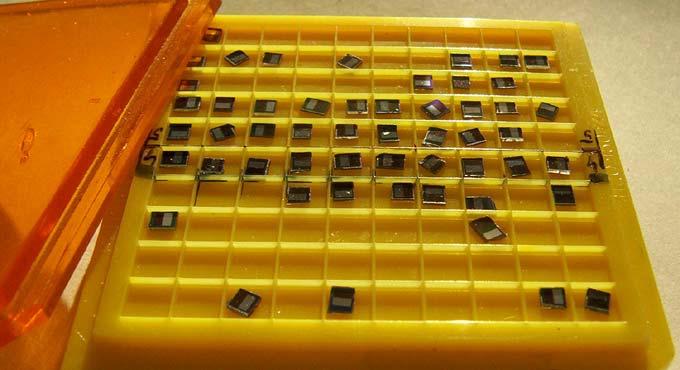

39 P-csatornás monolit IC készítése Darabolás, eutektikus kötés, termokompresszió Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

40 P-csatornás monolit IC készítése napelem készítése Akit érdekel, érdeklődhet Tímárné Horváth Veronika c. docensnél vagy Juhász László adjunktusnál Lehetőségek: Monolit IC készítése Napelem készítés választható tárgyak, valamint: TDK (érdeklődni: Bognár György TDK felelősnél) Önálló labor (érdeklődni: Bognár Györgynél, Tímár tanár nőnél) Szakdolgozat (érdeklődni: Kollár Ernőnél) Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET
