Budapesti Műszaki és Gazdaságtudományi Egyetem Elektronikus Eszközök Tanszéke.
|
|
|
- Gréta Ballané
- 9 évvel ezelőtt
- Látták:
Átírás

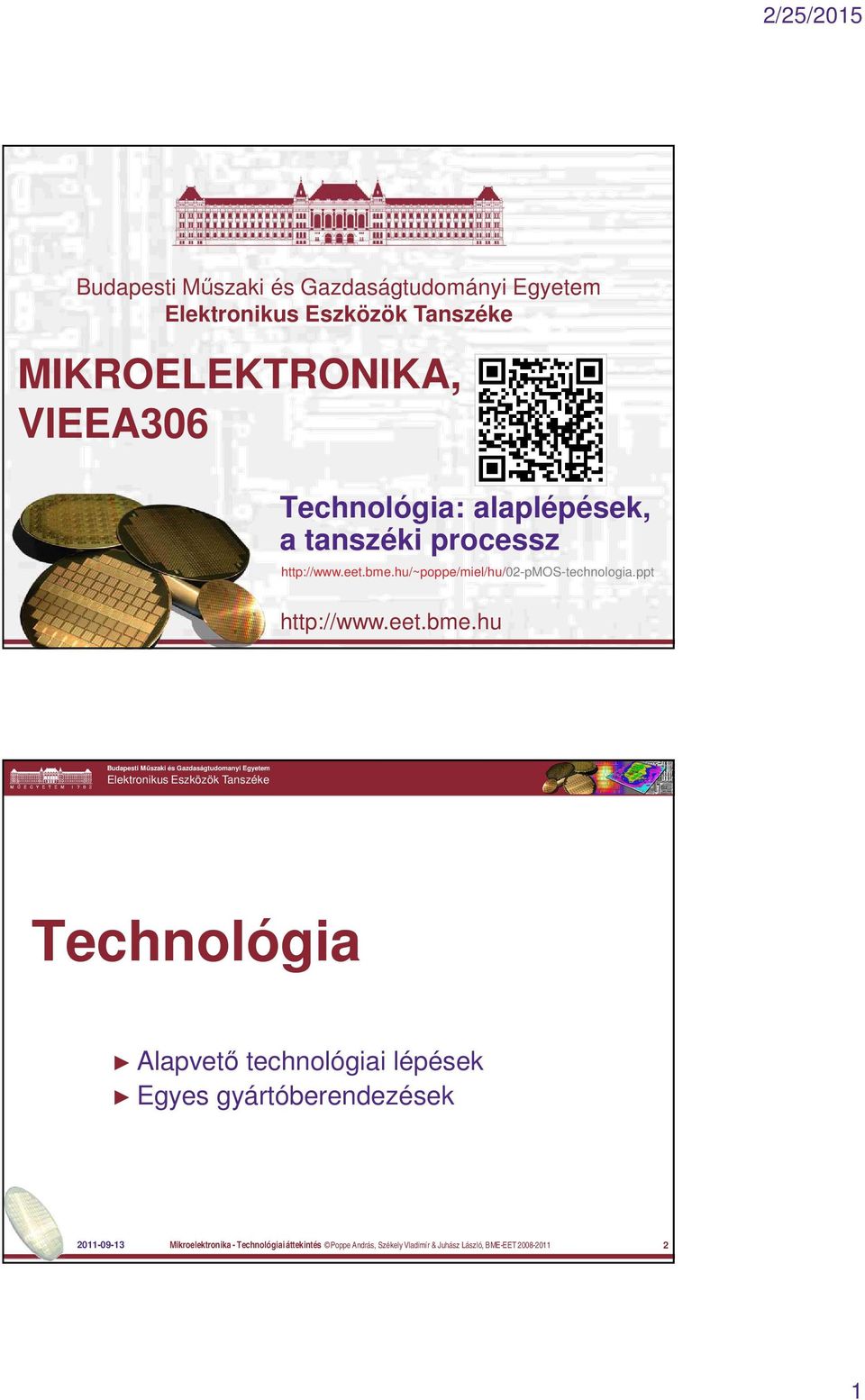

1 Budapesti Műszaki és Gazdaságtudományi Egyetem MIKROELEKTRONIKA, VIEEA306 Technológia: alaplépések, a tanszéki processz Technológia Alapvető technológiai lépések Egyes gyártóberendezések Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

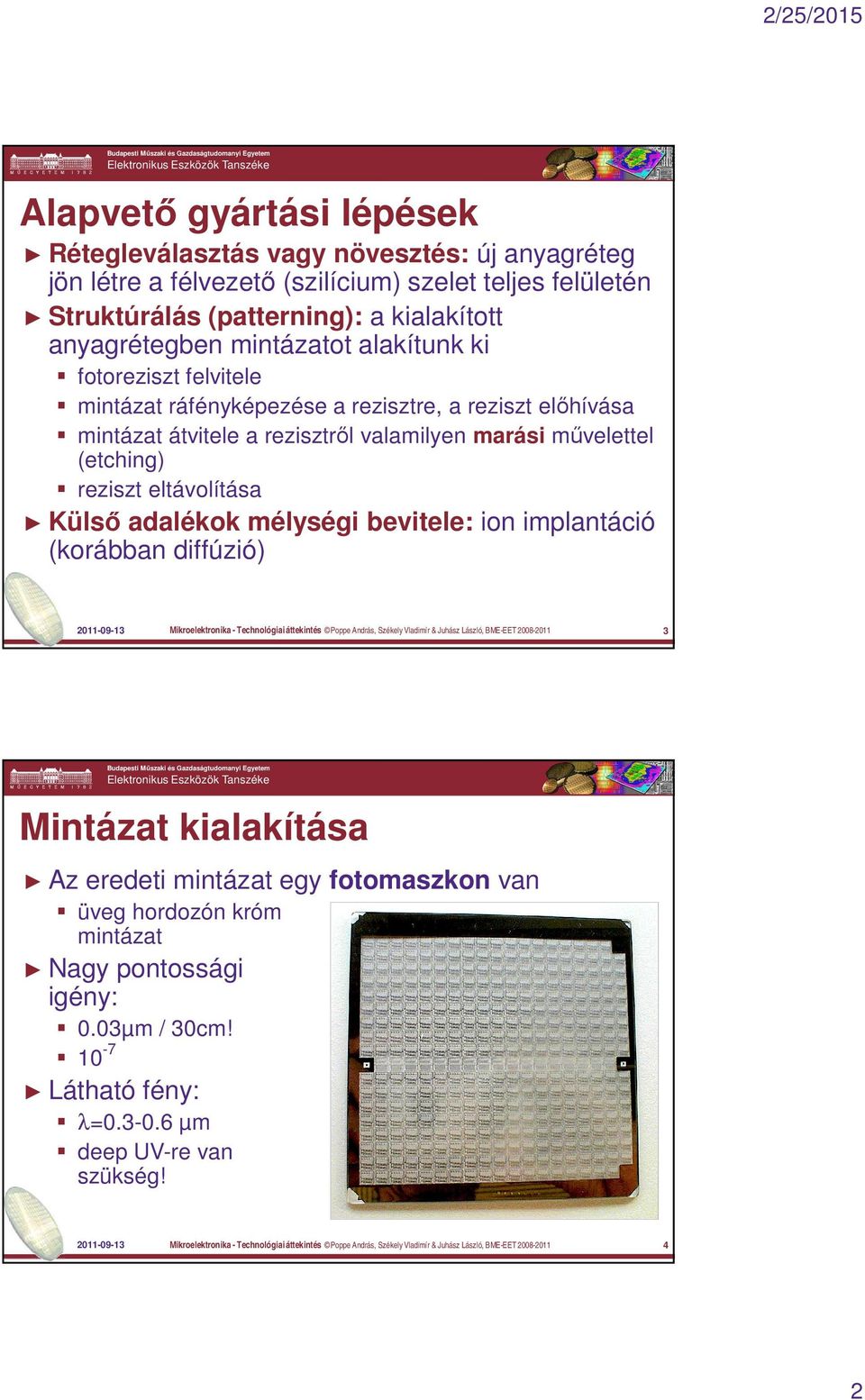

2 Alapvető gyártási lépések Rétegleválasztás vagy növesztés: új anyagréteg jön létre a félvezető (szilícium) szelet teljes felületén Struktúrálás (patterning): a kialakított anyagrétegben mintázatot alakítunk ki fotoreziszt felvitele mintázat ráfényképezése a rezisztre, a reziszt előhívása mintázat átvitele a rezisztről valamilyen marási művelettel (etching) reziszt eltávolítása Külső adalékok mélységi bevitele: ion implantáció (korábban diffúzió) Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Mintázat kialakítása Az eredeti mintázat egy fotomaszkon van üveg hordozón króm mintázat Nagy pontossági igény: 0.03µm / 30cm! 10-7 Látható fény: λ= µm deep UV-re van szükség! Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET
3 Monolitikus IC-k Mono lit = egy kő Mélységi struktúra Felületi struktúra (mintázat, pattern) MFS min. csíkszélesség a legfontosabb jellemző: 15 µm 0.18µm vagy még kisebb Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Mélységi struktúra kialakítása Rétegleválasztás / rétegnövesztés: epitaxiális réteg növesztése (a meglévő Si egykristállyal egyező szerkezetű, esetleg másképp adalékolt réteg) ma pl.: IBE ion-beam epitaxy: atomi rétegek leválasztásának a lehetősége / kvantumos hatások lehetősége az eszközökben oxidáció (SiO 2 leválasztás vagy növesztés) vákuumpárologtatás (evaporation) pl. Al fémezés Egyéb rétegleválasztási módszerek katódporlasztás (sputtering) CVD: chemical vapor deposition kémiai gőzfázisú leválasztás, stb Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

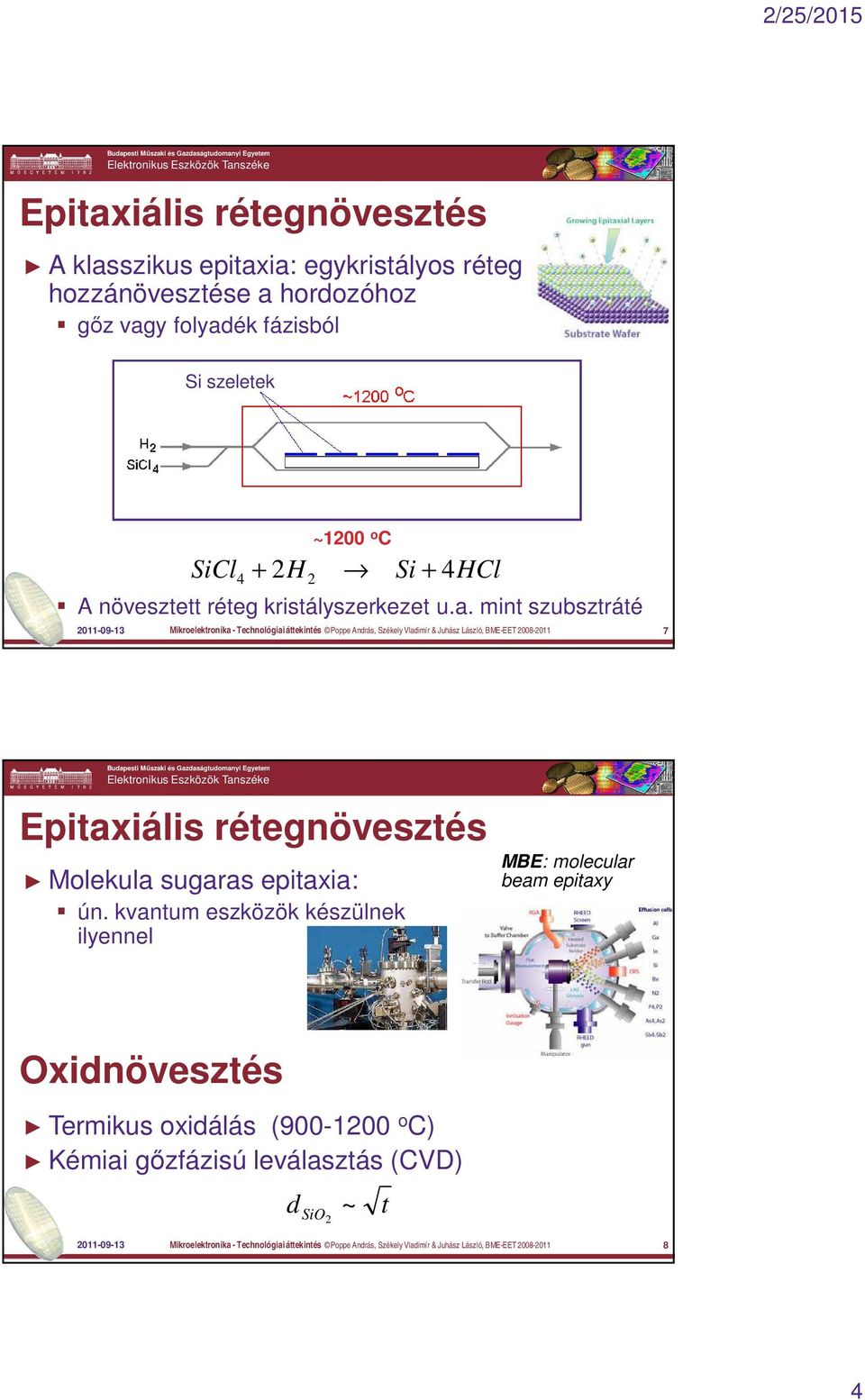

4 Epitaxiális rétegnövesztés A klasszikus epitaxia: egykristályos réteg hozzánövesztése a hordozóhoz gőz vagy folyadék fázisból Si szeletek ~1200 o C SiCl + H Si 4HCl A növesztett réteg kristályszerkezet u.a. mint szubsztráté Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Epitaxiális rétegnövesztés Molekula sugaras epitaxia: ún. kvantum eszközök készülnek ilyennel MBE: molecular beam epitaxy Oxidnövesztés Termikus oxidálás ( o C) Kémiai gőzfázisú leválasztás (CVD) d SiO ~ Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET t 4

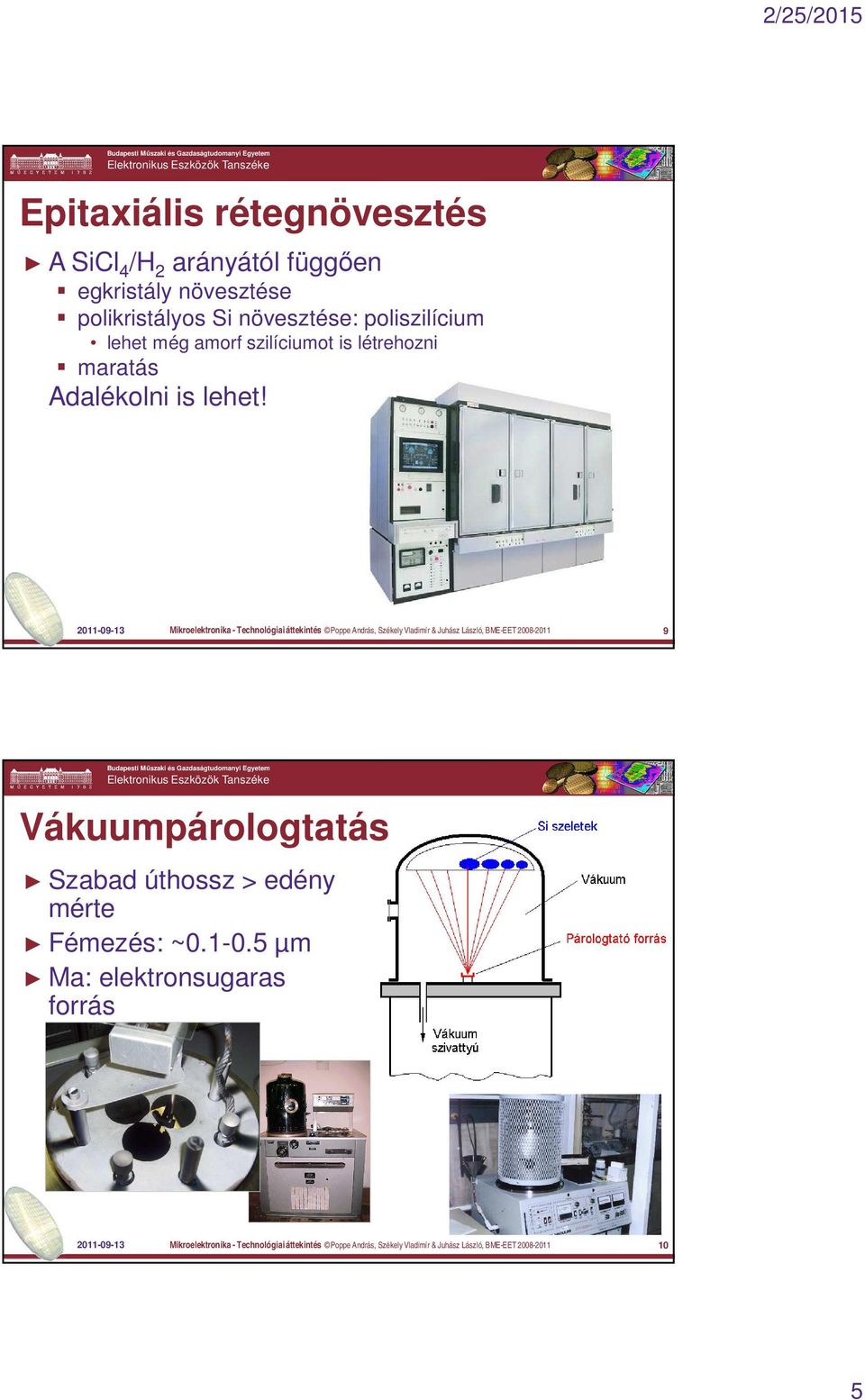

5 Epitaxiális rétegnövesztés A SiCl 4 /H 2 arányától függően egkristály növesztése polikristályos Si növesztése: poliszilícium lehet még amorf szilíciumot is létrehozni maratás Adalékolni is lehet! Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Vákuumpárologtatás Szabad úthossz > edény mérte Fémezés: ~ µm Ma: elektronsugaras forrás Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

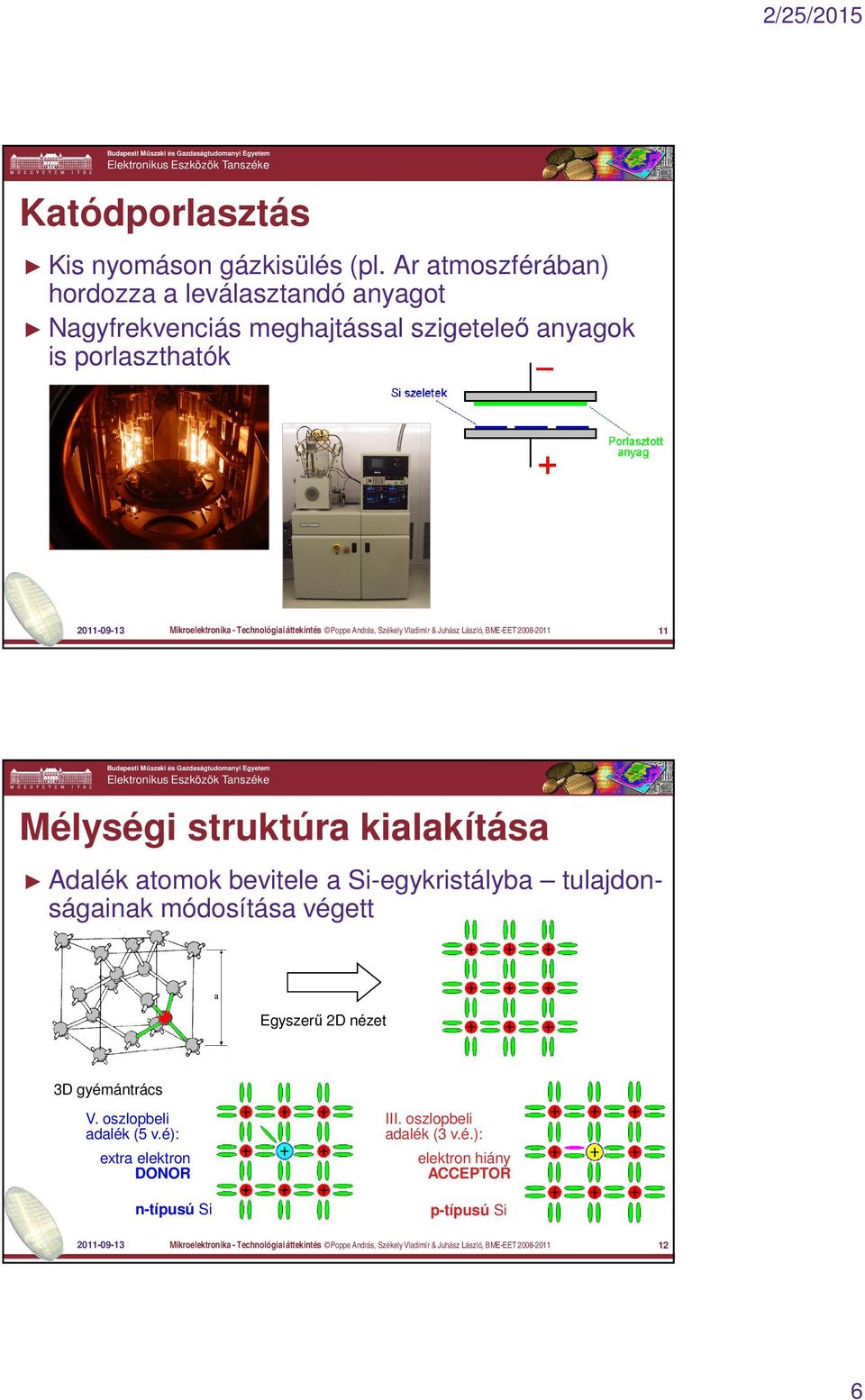

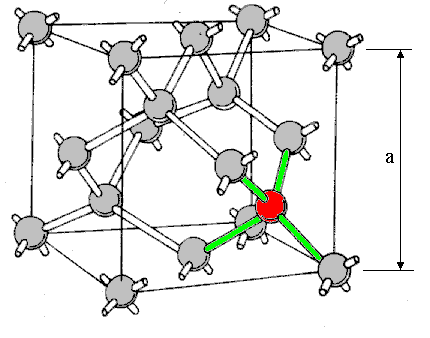

6 Katódporlasztás Kis nyomáson gázkisülés (pl. Ar atmoszférában) hordozza a leválasztandó anyagot Nagyfrekvenciás meghajtással szigeteleő anyagok is porlaszthatók Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Mélységi struktúra kialakítása Adalék atomok bevitele a Si-egykristályba tulajdonságainak módosítása végett Egyszerű 2D nézet 3D gyémántrács V. oszlopbeli adalék (5 v.é): extra elektron DONOR n-típusú Si III. oszlopbeli adalék (3 v.é.): elektron hiány ACCEPTOR p-típusú Si Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

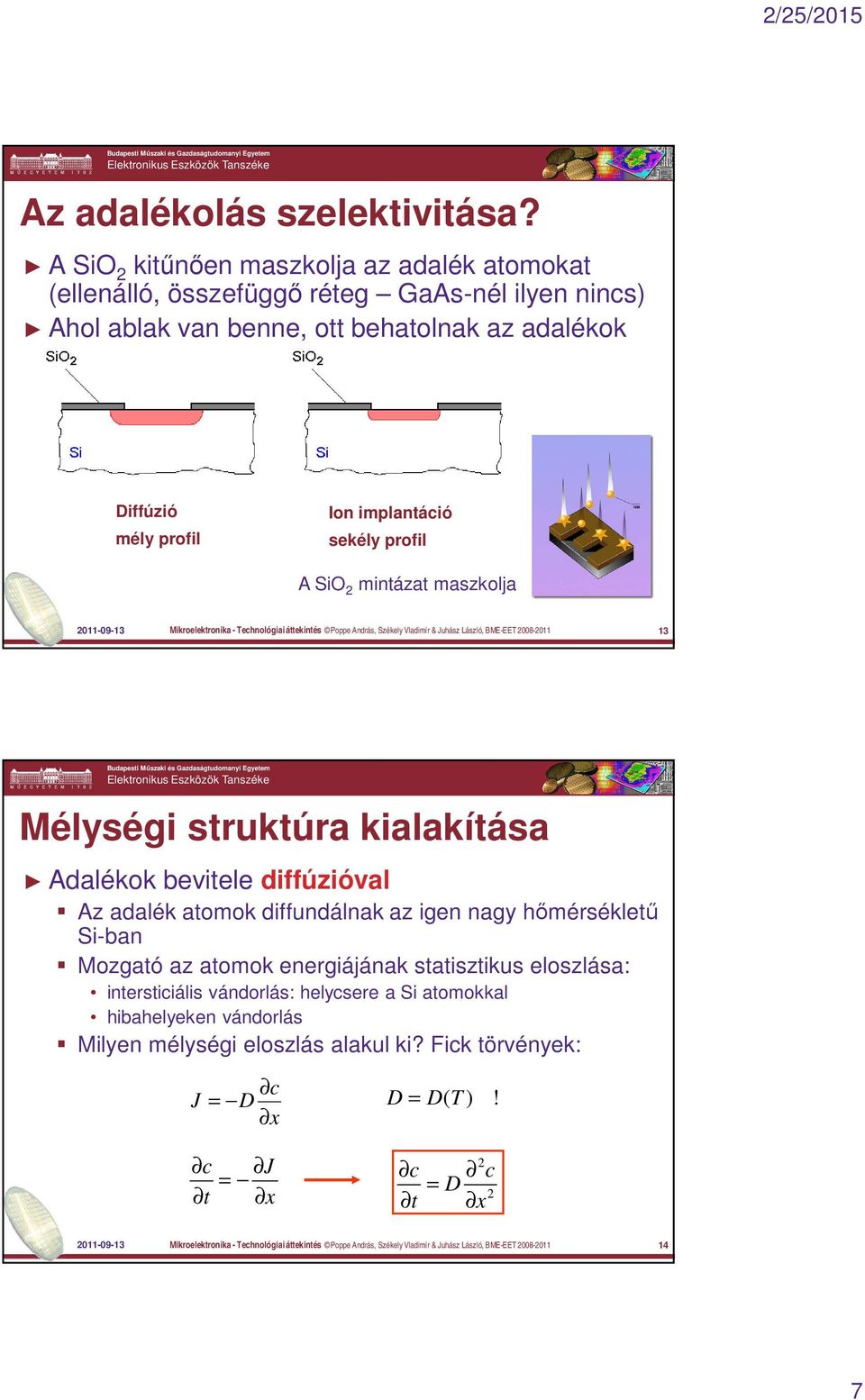

7 Az adalékolás szelektivitása? A SiO 2 kitűnően maszkolja az adalék atomokat (ellenálló, összefüggő réteg GaAs-nél ilyen nincs) Ahol ablak van benne, ott behatolnak az adalékok Diffúzió mély profil Ion implantáció sekély profil A SiO 2 mintázat maszkolja Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Mélységi struktúra kialakítása Adalékok bevitele diffúzióval Az adalék atomok diffundálnak az igen nagy hőmérsékletű Si-ban Mozgató az atomok energiájának statisztikus eloszlása: intersticiális vándorlás: helycsere a Si atomokkal hibahelyeken vándorlás Milyen mélységi eloszlás alakul ki? Fick törvények: J c = D x D = D(T )! c J = t x 2 c c = D 2 t x Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

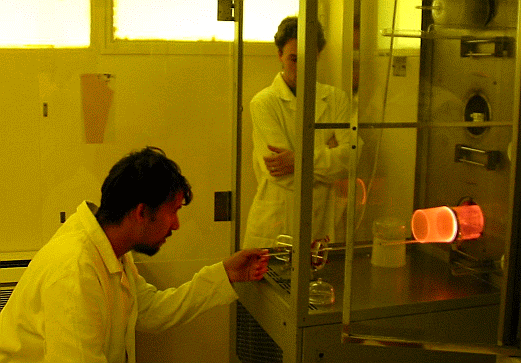

8 Diffúzió Egy fontos megoldás: c( x,0) = M 0 δ ( x) 2 ( x / Dt) M 0 c( x, t) = exp 4 4πDt Gyakorlati végrehajtás 2 lépésben elődiffúzió (pl o C, 3 óra) behajtás / drive-in (pl o C, 1 óra) Ma: ion implantáció után végső profil kialakítása Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Diffúzió A diffúziós kályha (furnace) kvarc csónak A SiO 2 mintázat maszkolja Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

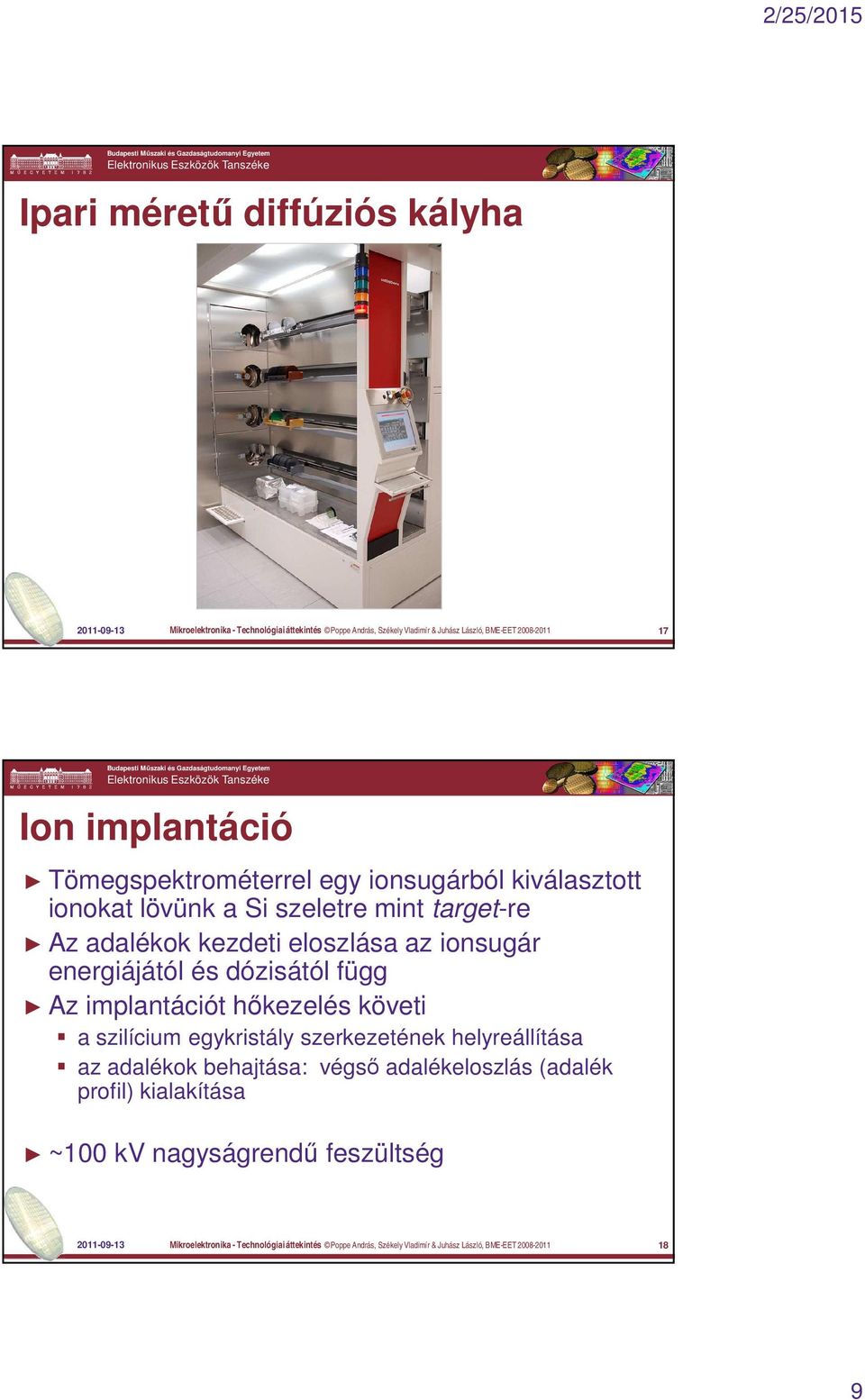

9 Ipari méretű diffúziós kályha Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Ion implantáció Tömegspektrométerrel egy ionsugárból kiválasztott ionokat lövünk a Si szeletre mint target-re Az adalékok kezdeti eloszlása az ionsugár energiájától és dózisától függ Az implantációt hőkezelés követi a szilícium egykristály szerkezetének helyreállítása az adalékok behajtása: végső adalékeloszlás (adalék profil) kialakítása ~100 kv nagyságrendű feszültség Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

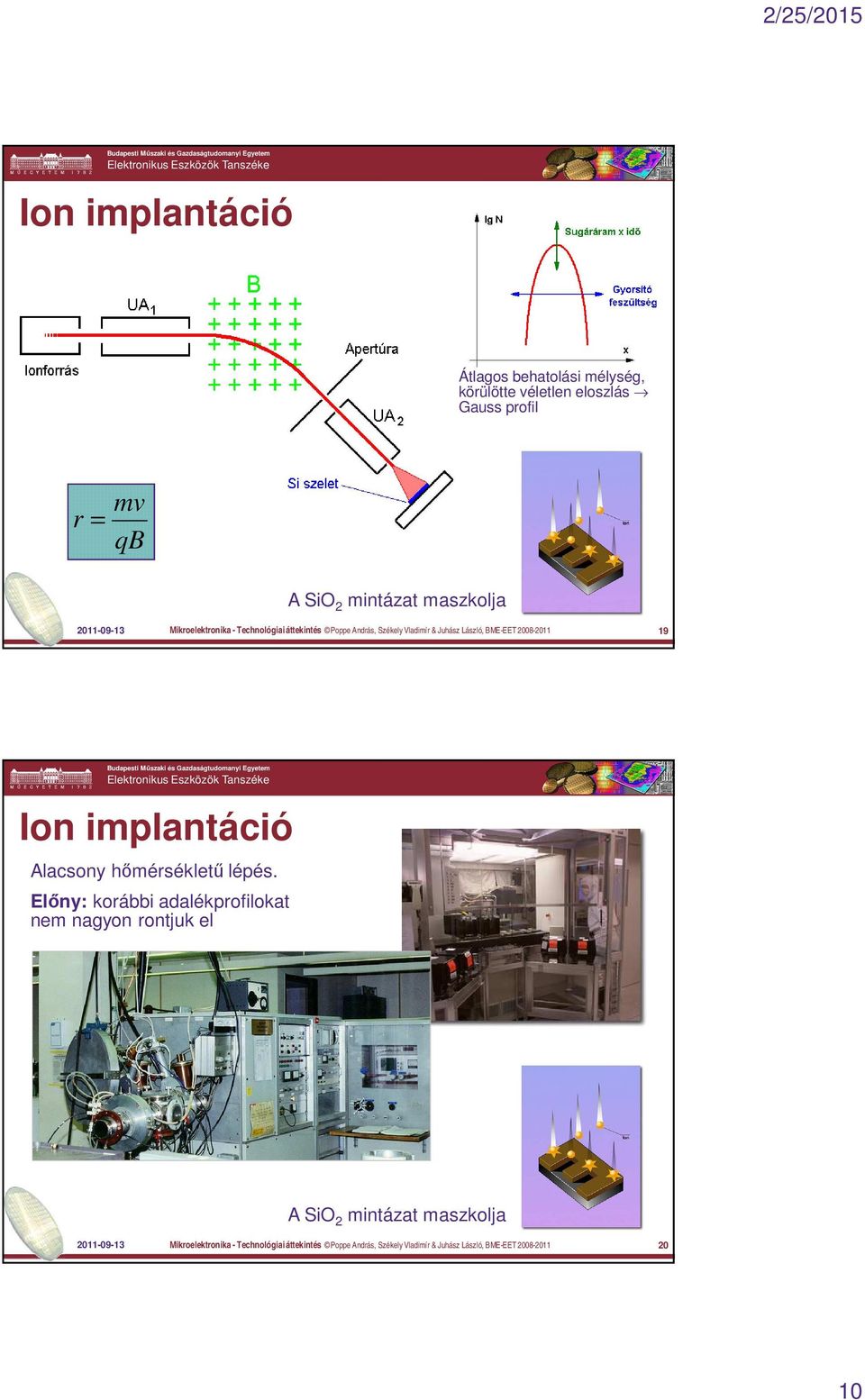

10 Ion implantáció Átlagos behatolási mélység, körülötte véletlen eloszlás Gauss profil r = mv qb A SiO 2 mintázat maszkolja Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Ion implantáció Alacsony hőmérsékletű lépés. Előny: korábbi adalékprofilokat nem nagyon rontjuk el A SiO 2 mintázat maszkolja Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

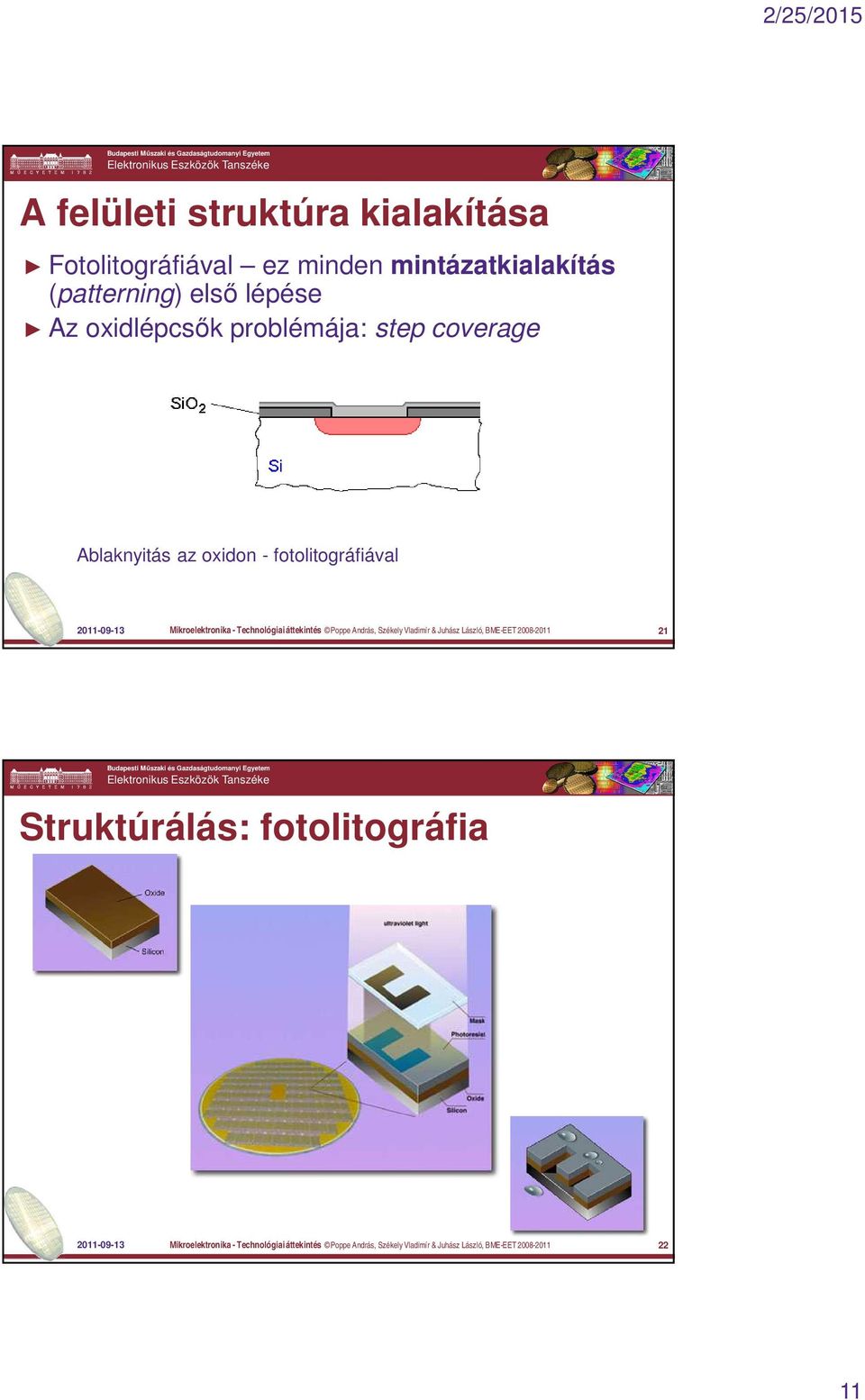

11 A felületi struktúra kialakítása Fotolitográfiával ez minden mintázatkialakítás (patterning) első lépése Az oxidlépcsők problémája: step coverage Ablaknyitás az oxidon - fotolitográfiával Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Struktúrálás: fotolitográfia Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

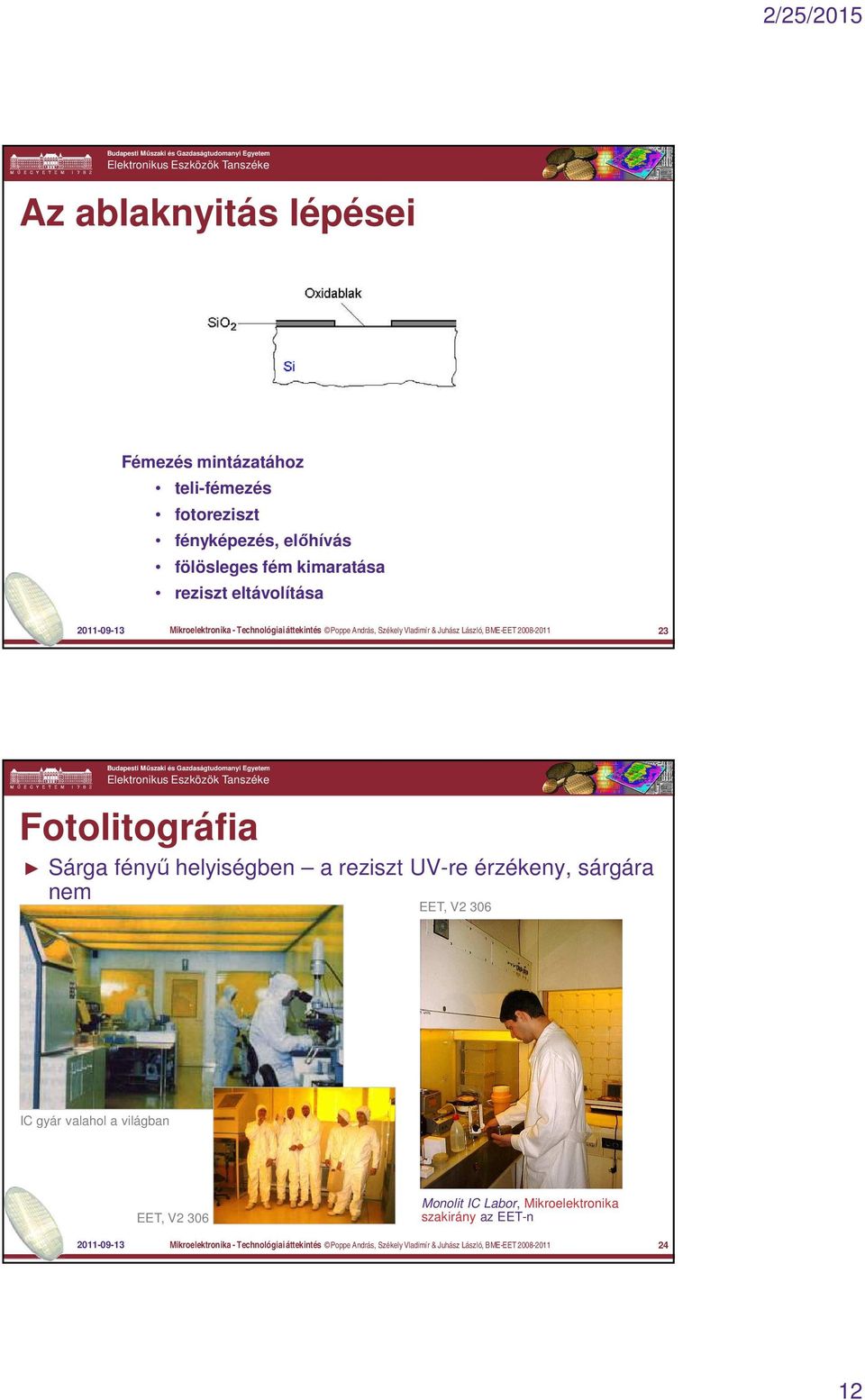

12 Az ablaknyitás lépései Fémezés mintázatához teli-fémezés fotoreziszt fényképezés, előhívás fölösleges fém kimaratása reziszt eltávolítása Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Fotolitográfia Sárga fényű helyiségben a reziszt UV-re érzékeny, sárgára nem EET, V2 306 IC gyár valahol a világban EET, V2 306 Monolit IC Labor, Mikroelektronika szakirány az EET-n Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

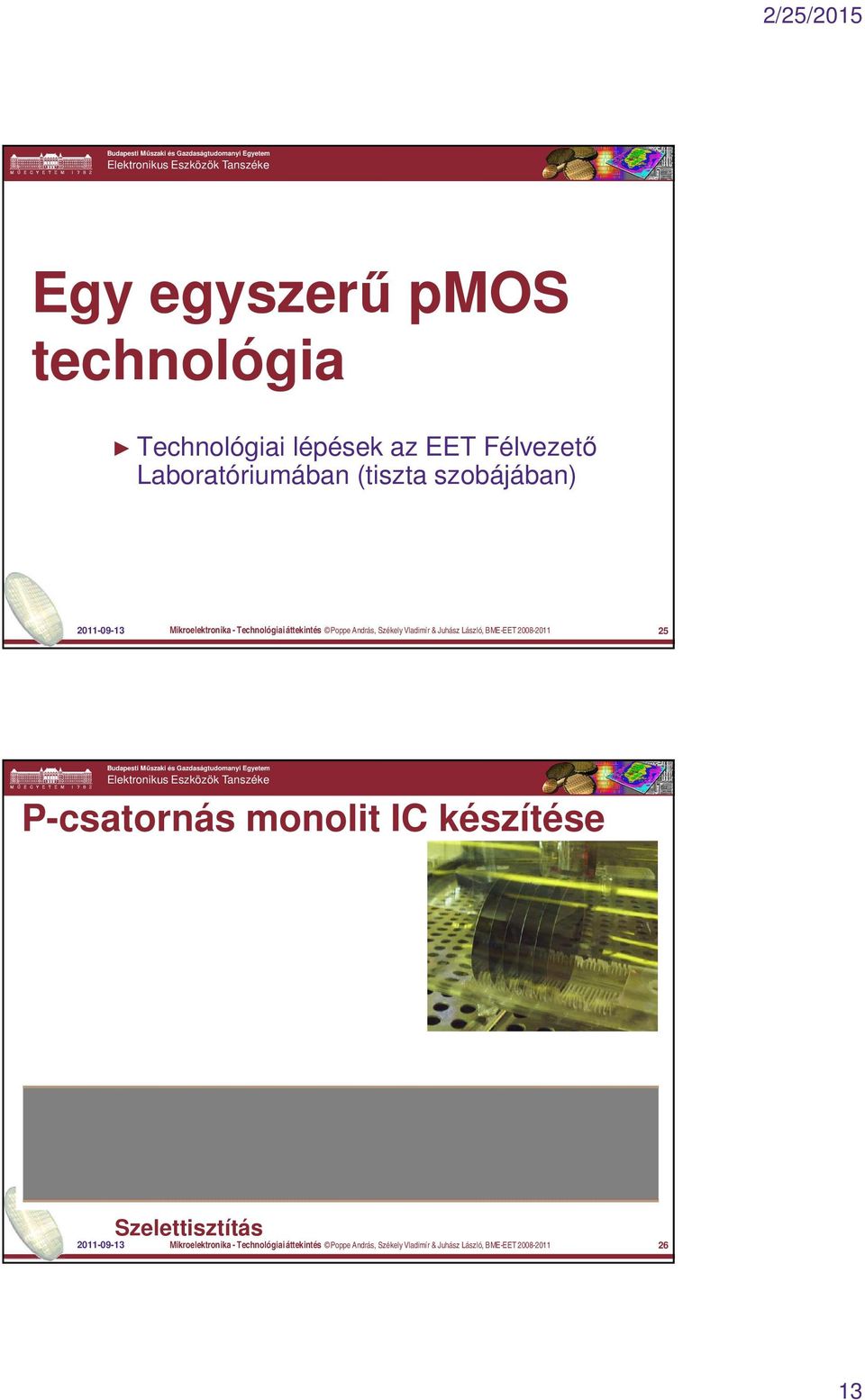

13 Egy egyszerű pmos technológia Technológiai lépések az EET Félvezető Laboratóriumában (tiszta szobájában) Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Szelettisztítás Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

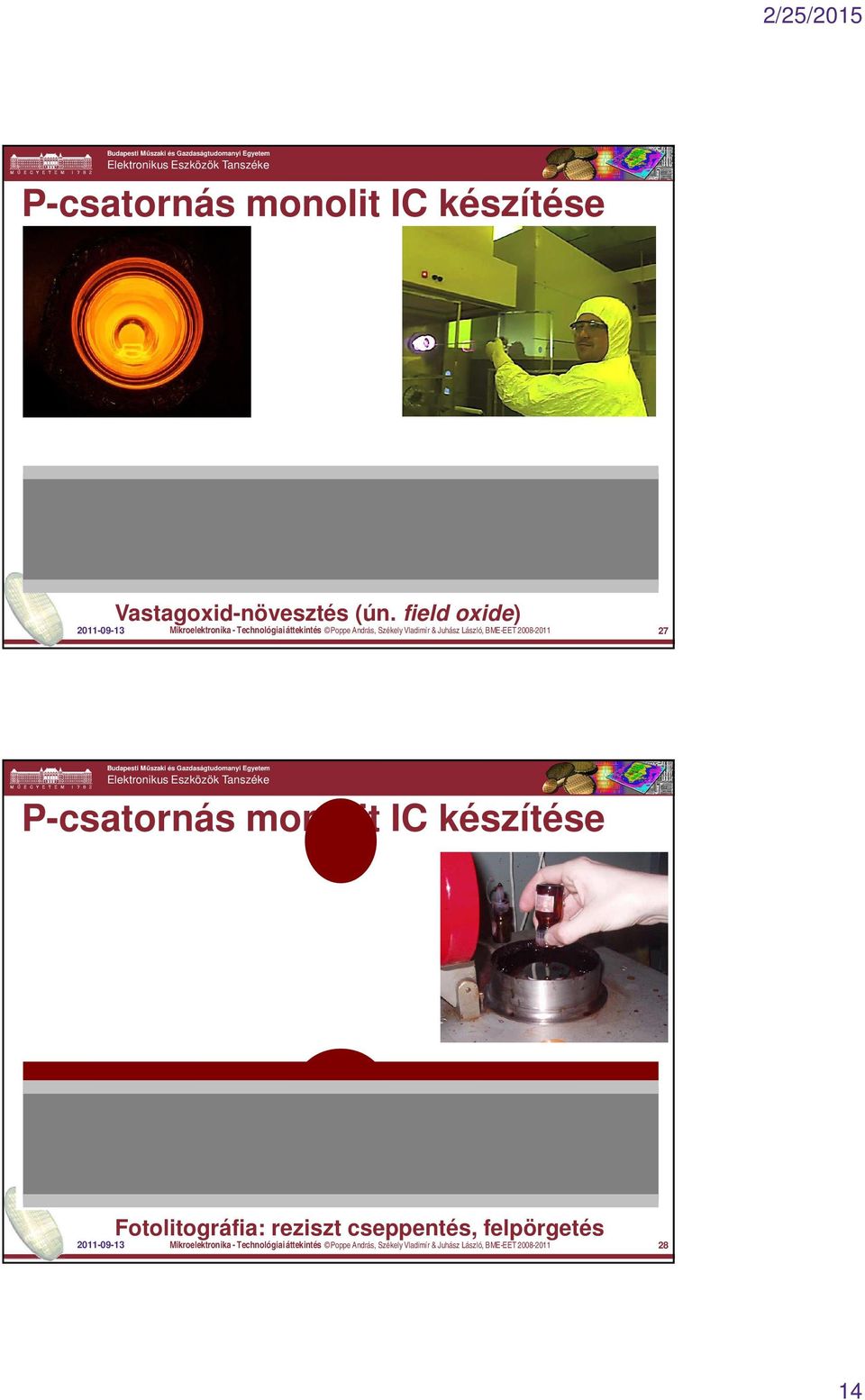

14 Vastagoxid-növesztés (ún. field oxide) Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Fotolitográfia: reziszt cseppentés, felpörgetés Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

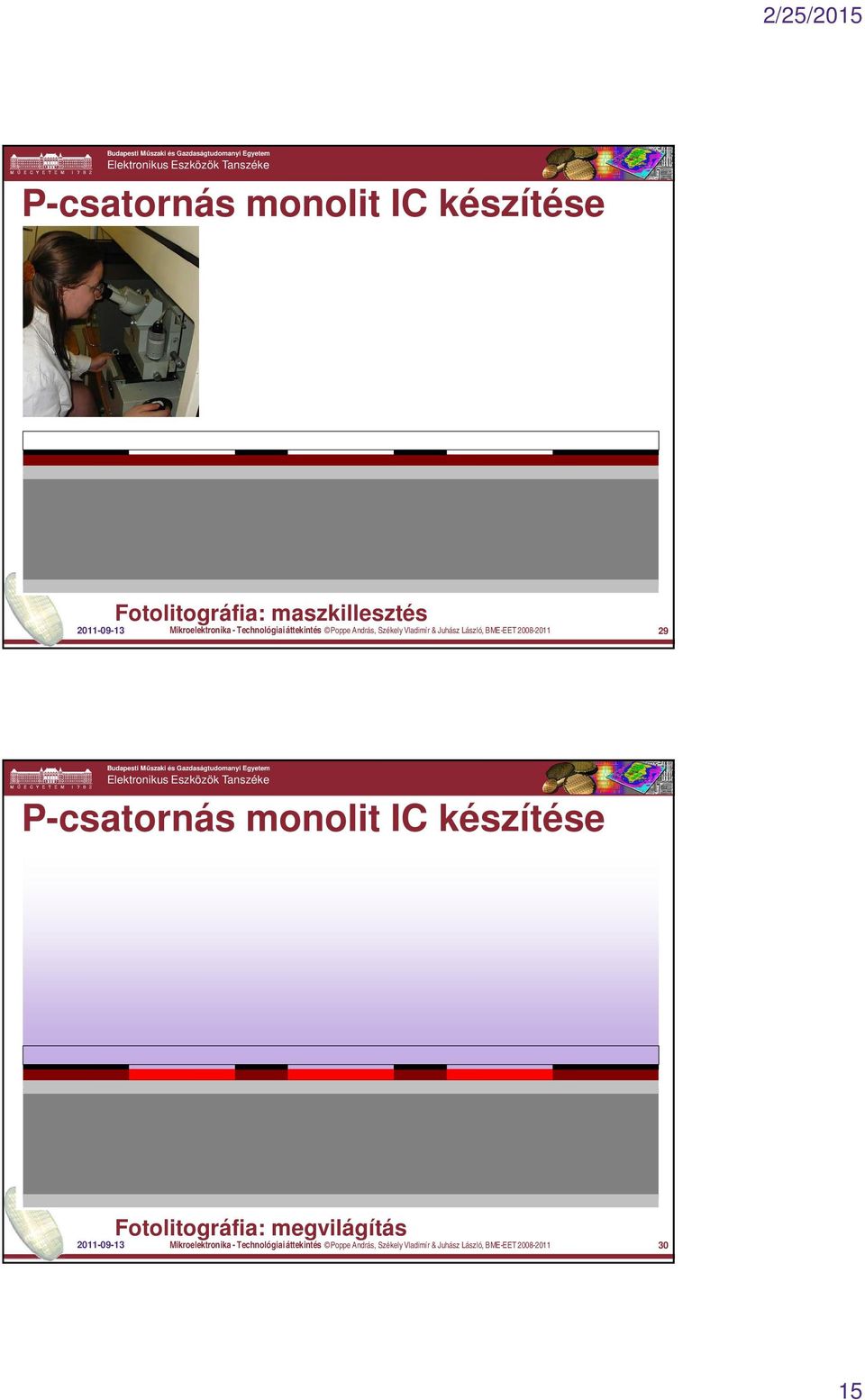

15 Fotolitográfia: maszkillesztés Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Fotolitográfia: megvilágítás Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

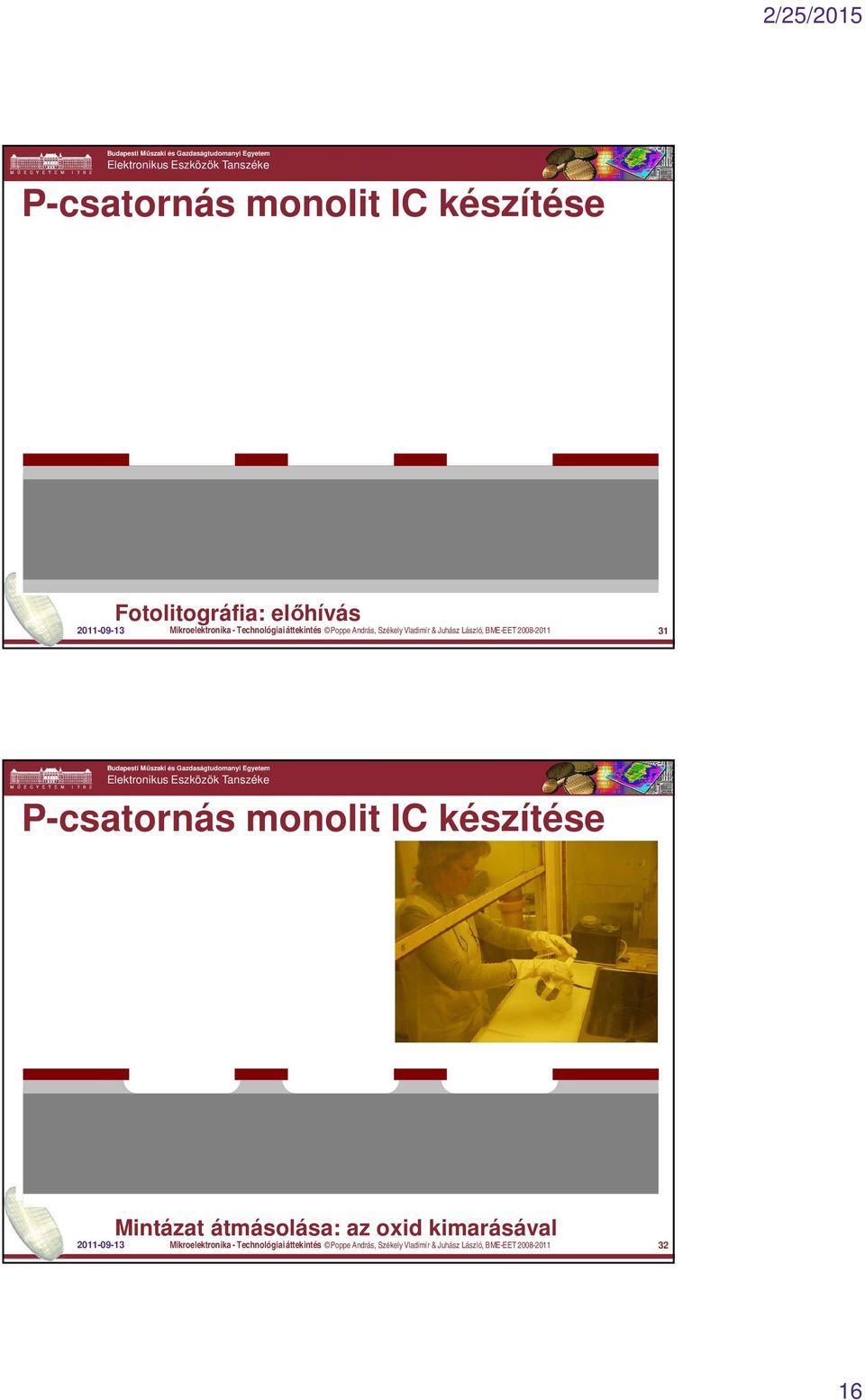

16 Fotolitográfia: előhívás Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Mintázat átmásolása: az oxid kimarásával Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

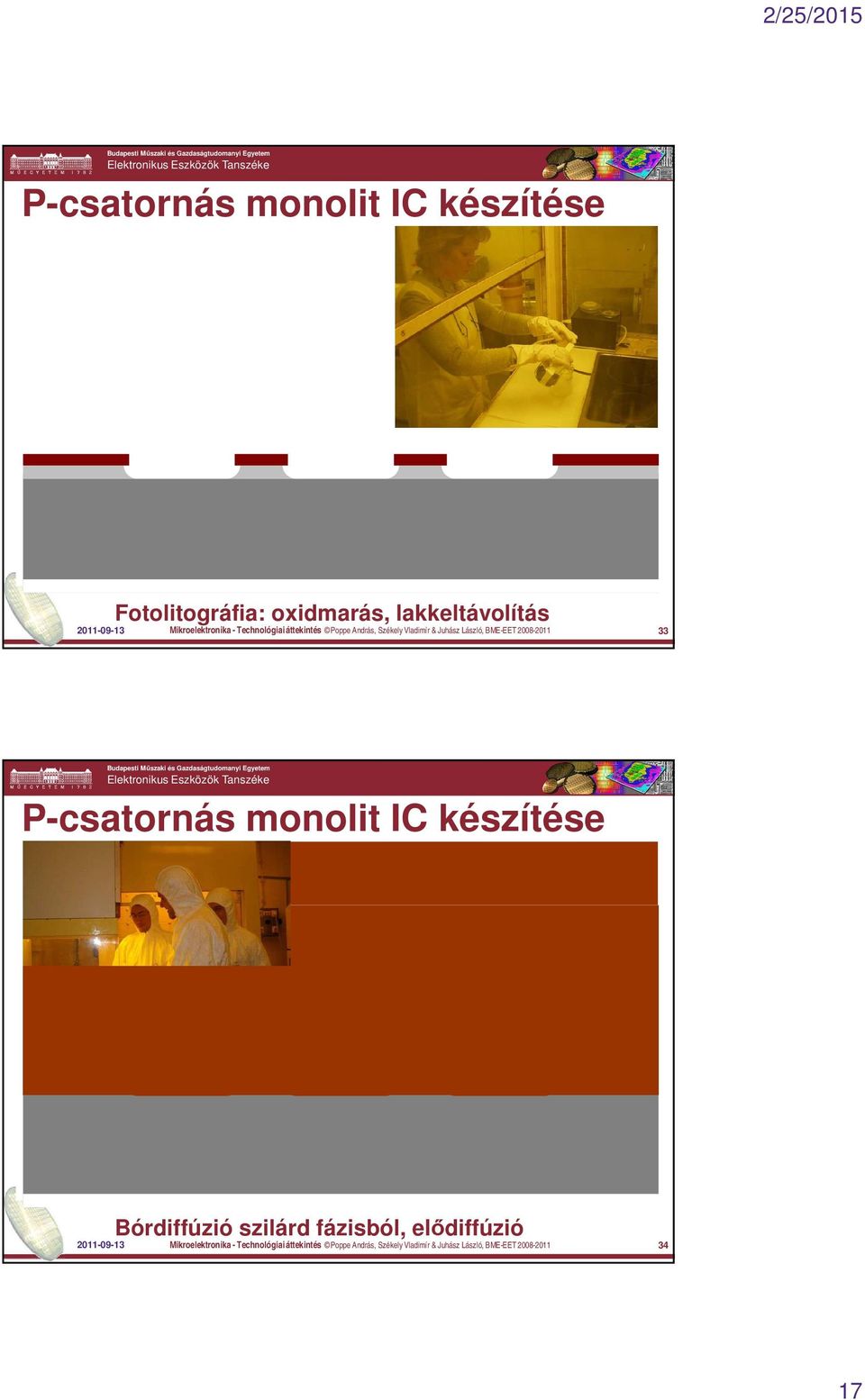

17 Fotolitográfia: oxidmarás, lakkeltávolítás Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Bórdiffúzió szilárd fázisból, elődiffúzió Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

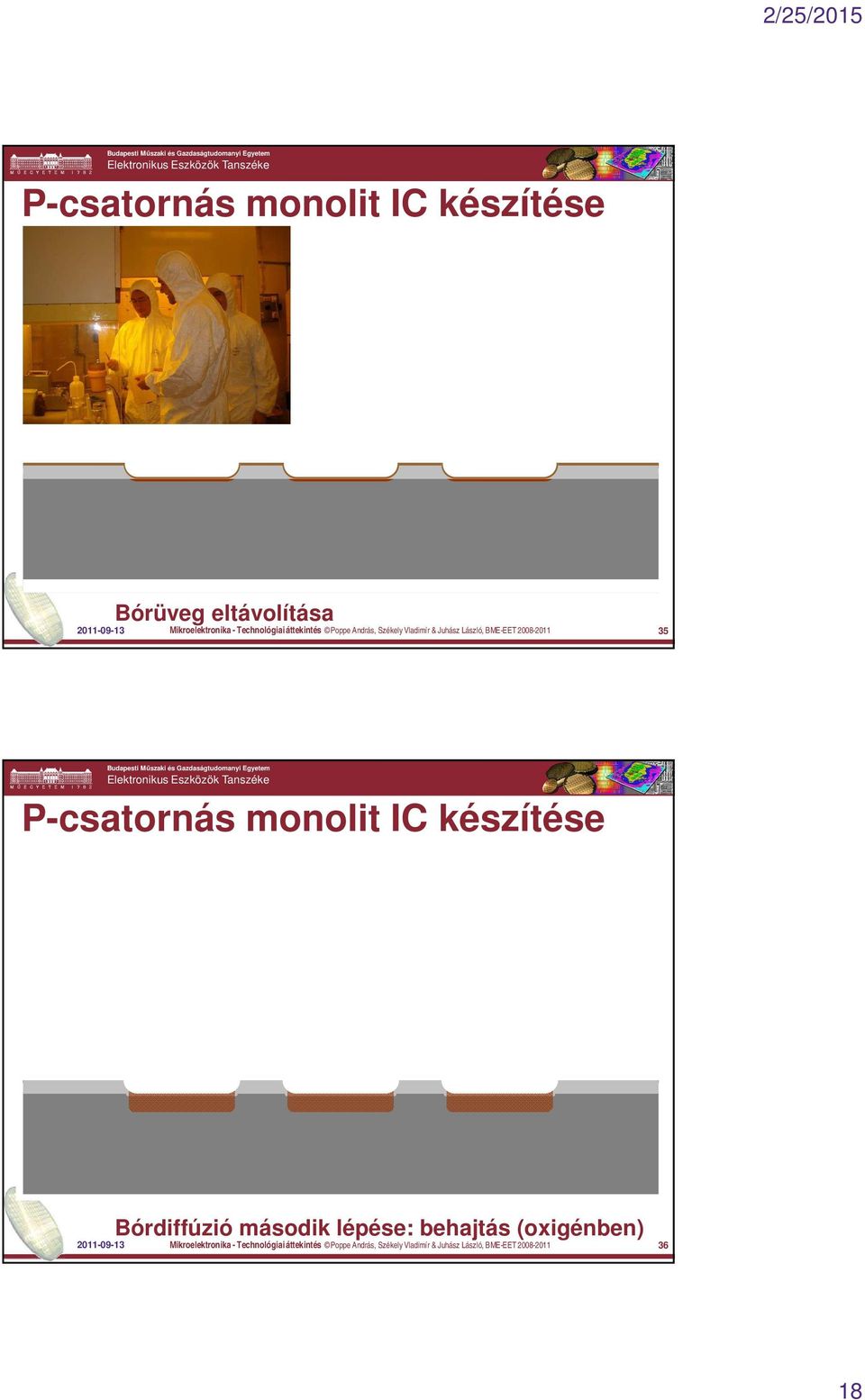

18 Bórüveg eltávolítása Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Bórdiffúzió második lépése: behajtás (oxigénben) Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET
19 Vékonyoxid-növesztés Fotolitográfia: Alumínium vákuumgőzölése ablaknyitás lakk eltávolítása a gate a gate-oxid fémezés számára számára céljára Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET Fotolitográfia: Kész struktúrafém lakk vezetékhálózat eltávolítása kialakítása Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET

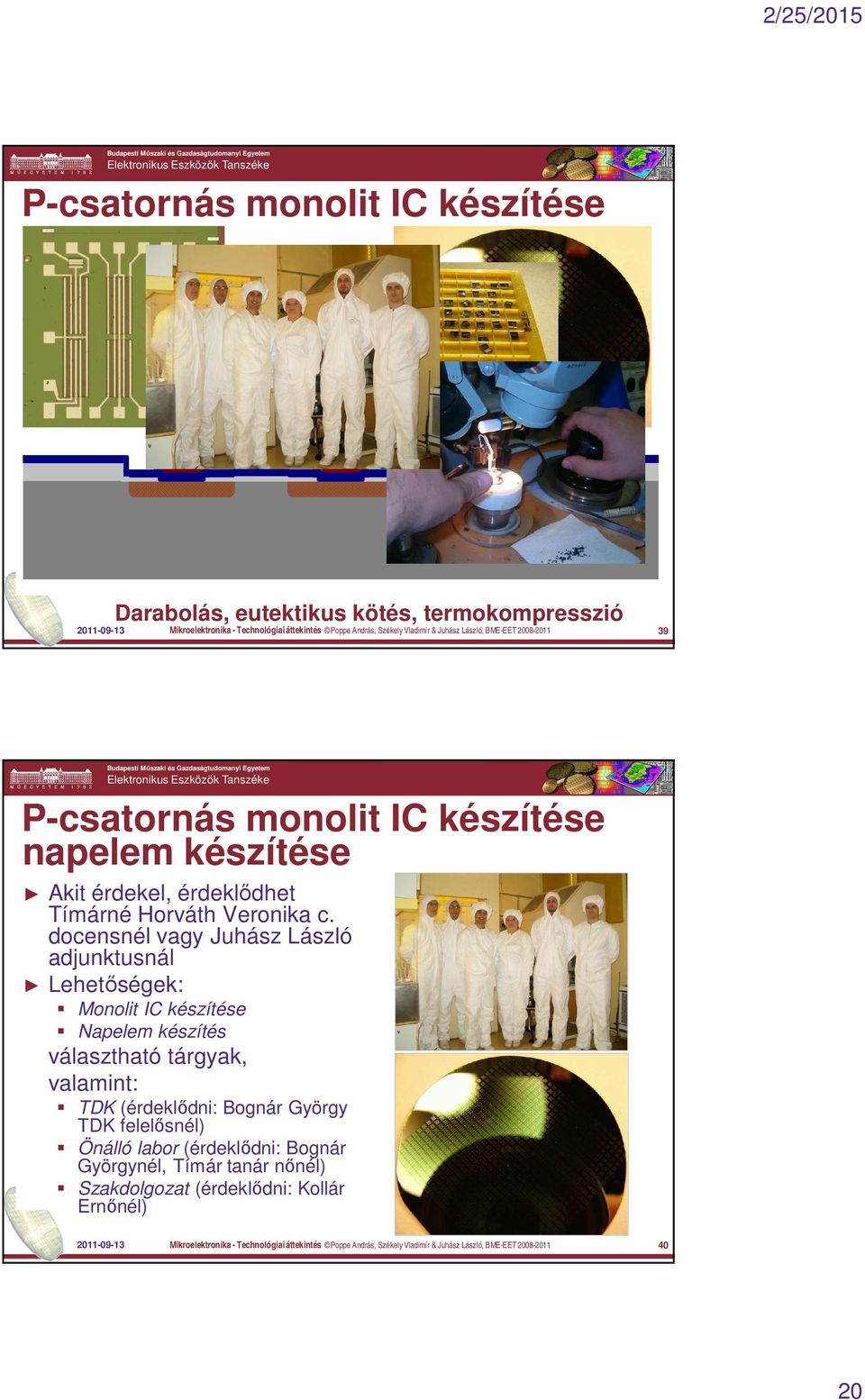

20 Darabolás, eutektikus kötés, termokompresszió Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET napelem készítése Akit érdekel, érdeklődhet Tímárné Horváth Veronika c. docensnél vagy Juhász László adjunktusnál Lehetőségek: Monolit IC készítése Napelem készítés választható tárgyak, valamint: TDK (érdeklődni: Bognár György TDK felelősnél) Önálló labor (érdeklődni: Bognár Györgynél, Tímár tanár nőnél) Szakdolgozat (érdeklődni: Kollár Ernőnél) Mikroelektronika - Technológiai áttekintés Poppe András, Székely Vladimír & Juhász László, BME-EET
