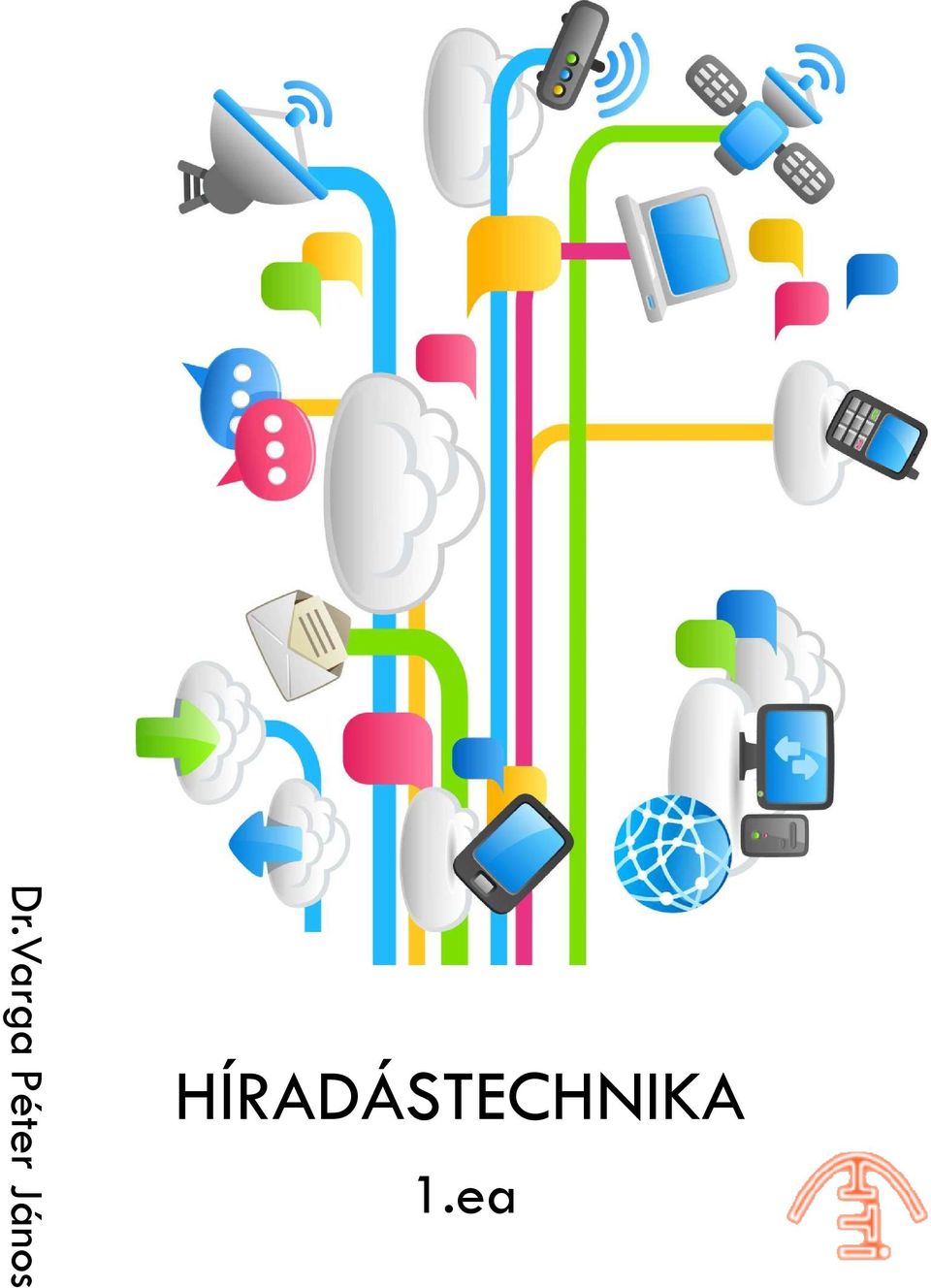

1 Dr.Varga Péter János HÍRADÁSTECHNIKA 1.ea
2 Elérhetőségek 2 Dr.Varga Péter János varga.peter@kvk.uni-obuda.hu Kandó Kálmán Villamosmérnöki Kar Híradástechnika Intézet Telefon: +36 (1) Cím: 1084 Budapest, Tavaszmező u. 17. C ép. 508 WEB:

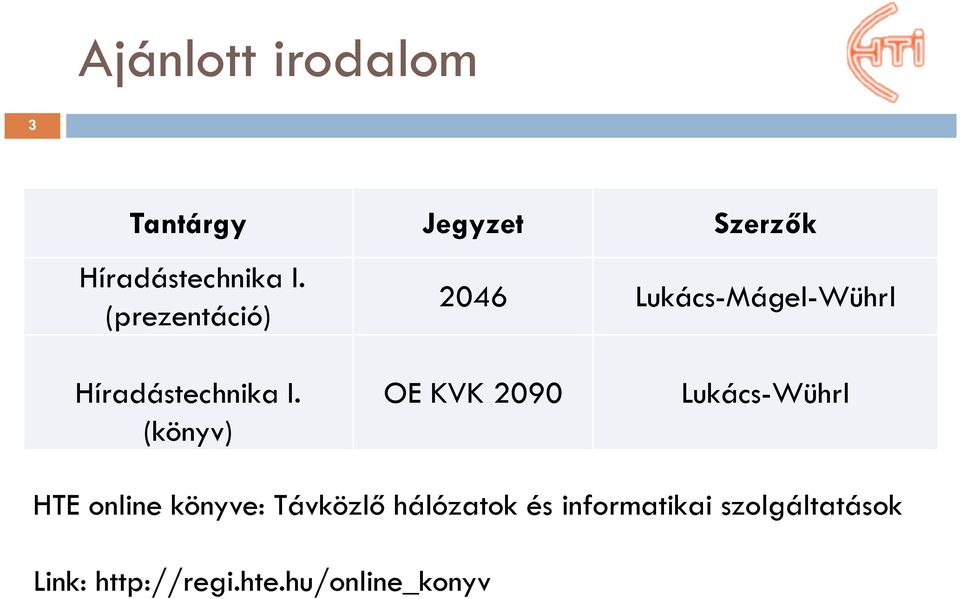

3 Ajánlott irodalom 3 Tantárgy Jegyzet Szerzők Híradástechnika I. (prezentáció) 2046 Lukács-Mágel-Wührl Híradástechnika I. (könyv) OE KVK 2090 Lukács-Wührl HTE online könyve: Távközlő hálózatok és informatikai szolgáltatások Link:

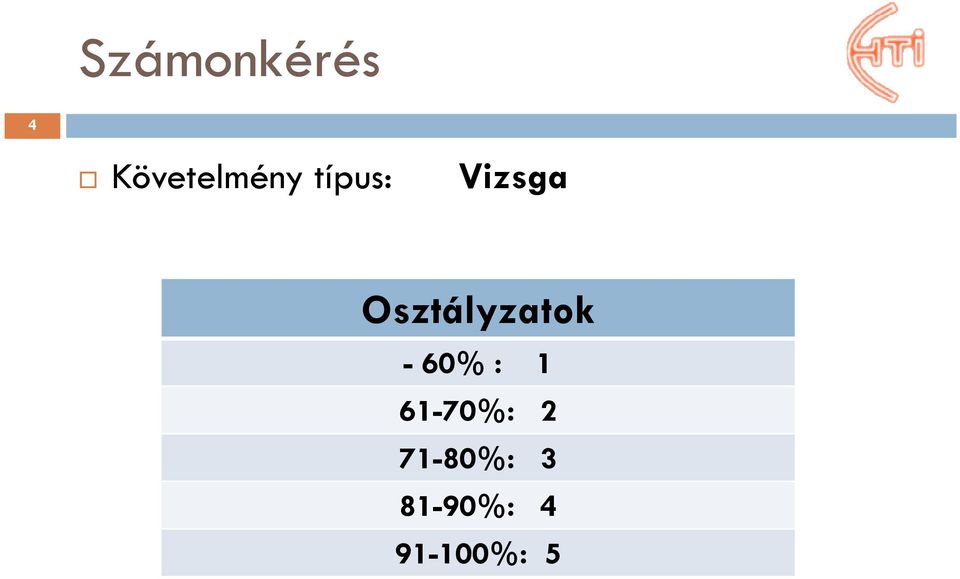

4 Számonkérés 4 Követelmény típus: Vizsga Osztályzatok -60% : %: %: %: %: 5

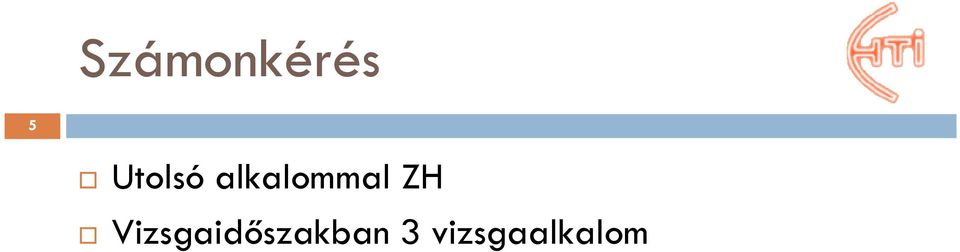

5 Számonkérés 5 Utolsó alkalommal ZH Vizsgaidőszakban 3 vizsgaalkalom

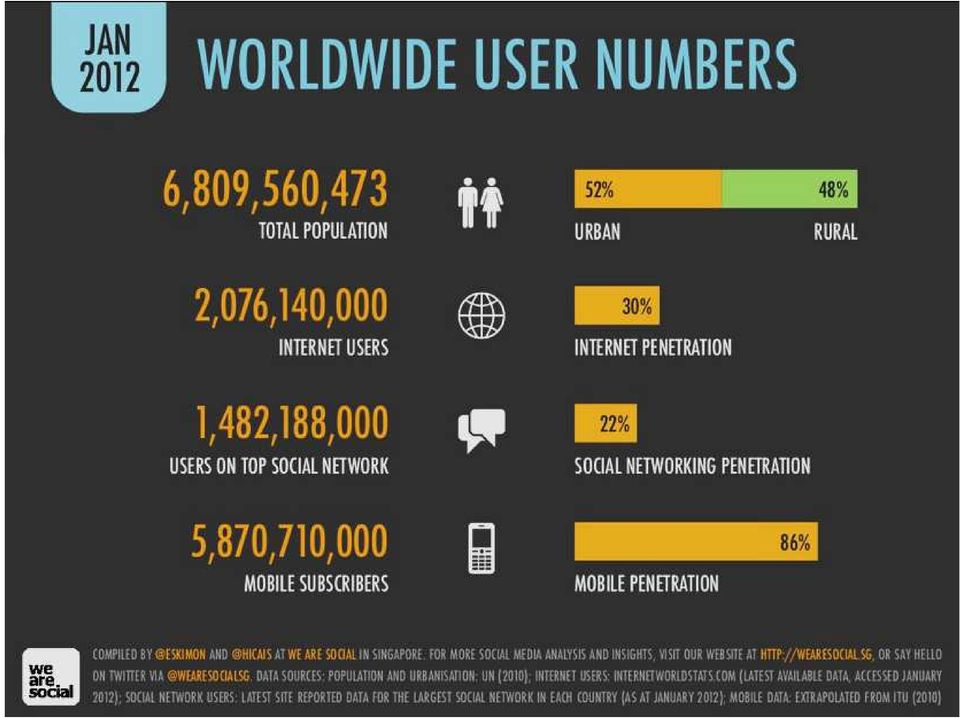

6 6 Szabadon választott félévközi feladatok Kiválasztott aktuális témában elkészített dolgozat Követelmény: Min.: 10 oldal. Formai megfelelés Elérhető százalék a félévi ZH-ból: max. 30% Elkészített dolgozat előadása az utolsó előtti alkalommal Követelmény: Min.: 8-10 slide Formai megfelelés Előadás hossza max. 10 perc Elérhető százalék a félévi ZH-ból: max. 30%

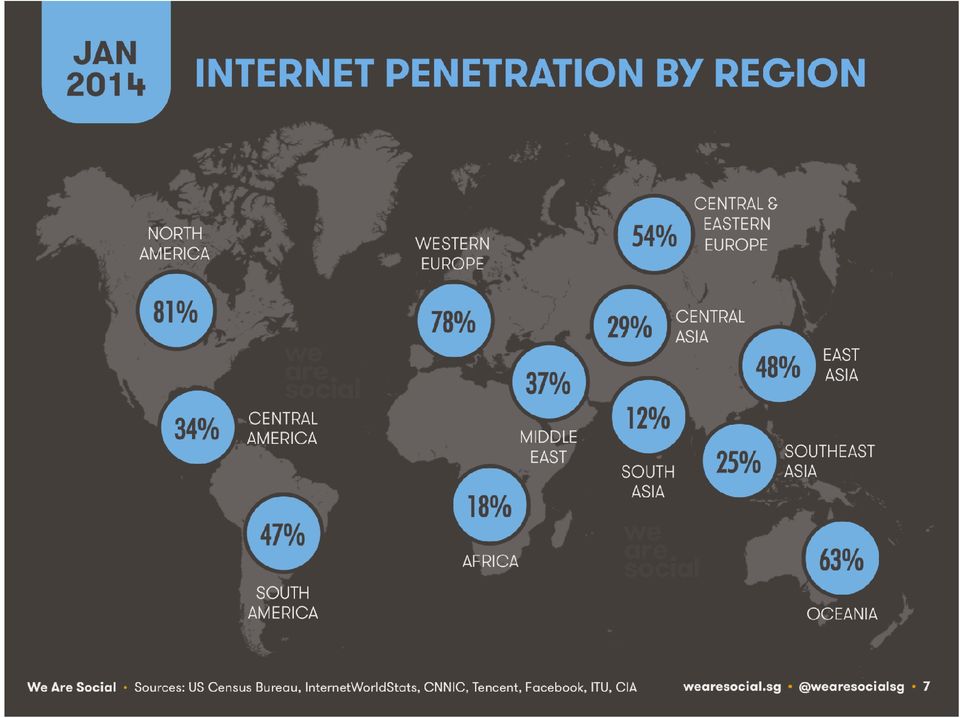

7
8 8

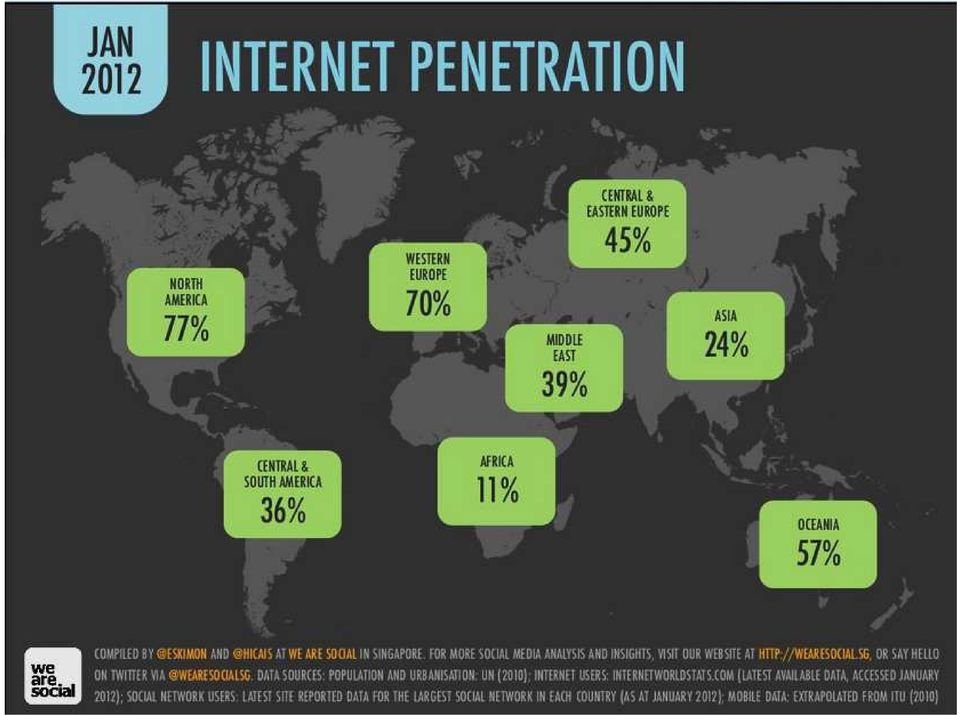

9 9
10 10
11 11
12 12

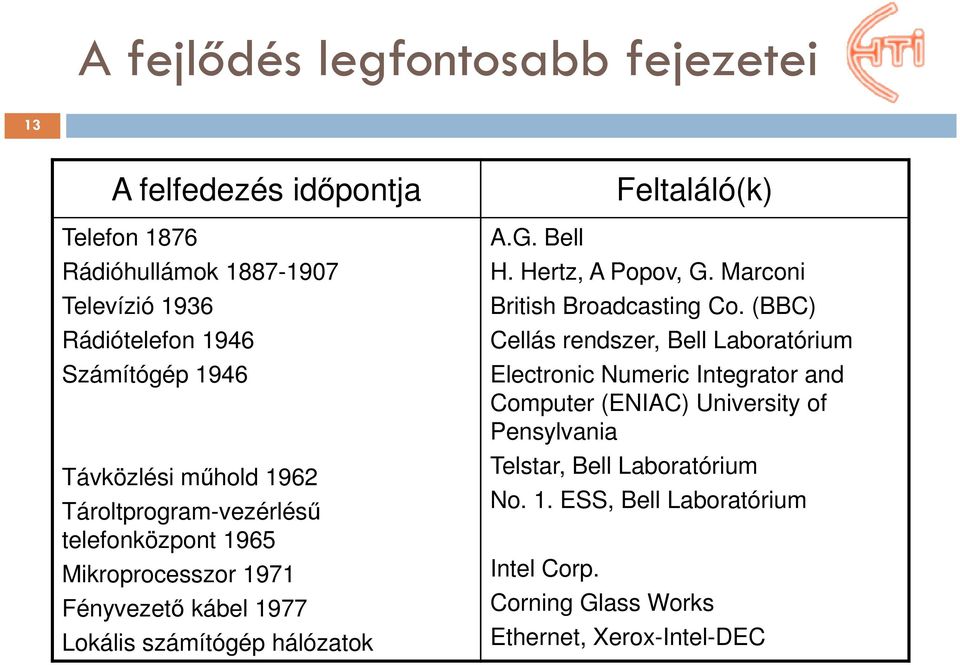

13 A fejlődés legfontosabb fejezetei 13 A felfedezés időpontja Telefon 1876 Rádióhullámok Televízió 1936 Rádiótelefon 1946 Számítógép 1946 Távközlési műhold 1962 Tároltprogram-vezérlésű telefonközpont 1965 Mikroprocesszor 1971 Fényvezető kábel 1977 Lokális számítógép hálózatok A.G. Bell Feltaláló(k) H. Hertz, A Popov, G. Marconi British Broadcasting Co. (BBC) Cellás rendszer, Bell Laboratórium Electronic Numeric Integrator and Computer (ENIAC) University of Pensylvania Telstar, Bell Laboratórium No. 1. ESS, Bell Laboratórium Intel Corp. Corning Glass Works Ethernet, Xerox-Intel-DEC

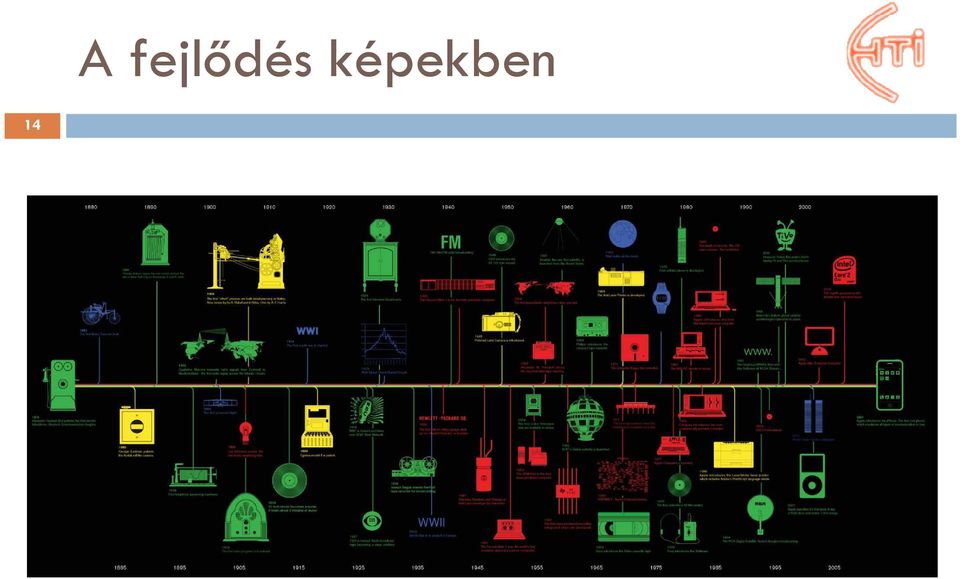

14 14 A fejlődés képekben
15
16

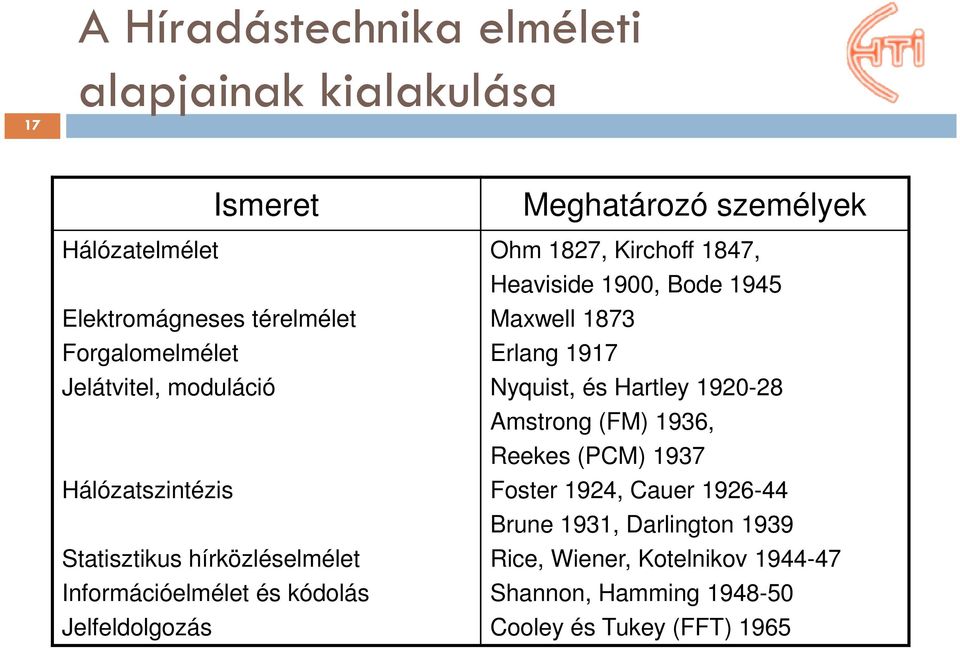

17 A Híradástechnika elméleti 17 alapjainak kialakulása Ismeret Hálózatelmélet Elektromágneses térelmélet Forgalomelmélet Jelátvitel, moduláció Hálózatszintézis Statisztikus hírközléselmélet Információelmélet és kódolás Jelfeldolgozás Meghatározó személyek Ohm 1827, Kirchoff 1847, Heaviside 1900, Bode 1945 Maxwell 1873 Erlang 1917 Nyquist, és Hartley Amstrong (FM) 1936, Reekes (PCM) 1937 Foster 1924, Cauer Brune 1931, Darlington 1939 Rice, Wiener, Kotelnikov Shannon, Hamming Cooley és Tukey (FFT) 1965

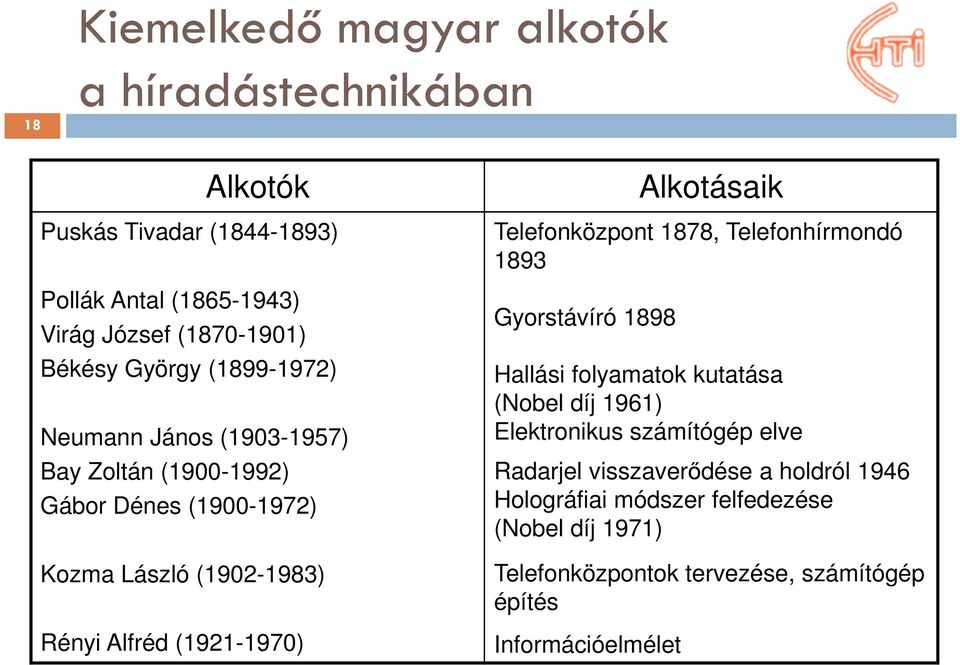

18 Kiemelkedő magyar alkotók 18 a híradástechnikában Alkotók Puskás Tivadar ( ) Pollák Antal ( ) Virág József ( ) Békésy György ( ) Neumann János ( ) Bay Zoltán ( ) Gábor Dénes ( ) Kozma László ( ) Rényi Alfréd ( ) Alkotásaik Telefonközpont 1878, Telefonhírmondó 1893 Gyorstávíró 1898 Hallási folyamatok kutatása (Nobel díj 1961) Elektronikus számítógép elve Radarjel visszaverődése a holdról 1946 Holográfiai módszer felfedezése (Nobel díj 1971) Telefonközpontok tervezése, számítógép építés Információelmélet
19

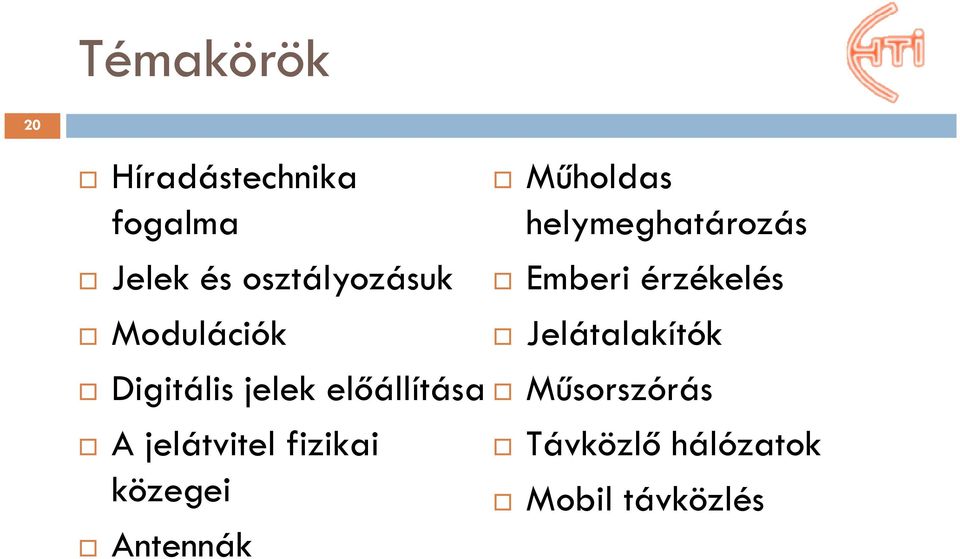

20 Témakörök 20 Híradástechnika fogalma Jelek és osztályozásuk Modulációk Digitális jelek előállítása A jelátvitel fizikai közegei Antennák Műholdas helymeghatározás Emberi érzékelés Jelátalakítók Műsorszórás Távközlő hálózatok Mobil távközlés
21 Híradástechnika fogalma 21 Jelek tárolása, továbbítása átalakítása és feldolgozása. Azon (elektronikus) műszaki megoldások összessége, amelyek segítségével információt tudunk átvinni bármely két pont között, bármilyen távolságra, lehetőség szerint kis torzítással és hibával, ésszerű költségek mellett.
22 A hírközlés célja, modellje 22 Üzenet Hír Jel Jel Hír Üzenet Információ forrása Kódoló Adó Kommunikációs csatorna Vevő Dekódoló Információ felhasználása Zaj
23 A hírközlés célja, modellje 23 Üzenet: Továbbításra szánt adathalmaz Hír: Időfüggvénnyé alakított üzenet Jel: A hír elektromos mása Zaj: Minden egyéb, amely az előzőek mellett nem kívánatos jelenségként fellép Cél: VETT ÜZENET = KÜLDÖTT ÜZENET
24 Mi lehet az üzenet? 24 Beszéd Zene Szöveg Állókép Mozgókép Adat
25 Emberi érzékelés 25 Hallás Látás
26 A hallás 26 A hang fogalma: rugalmas közegben terjedő, mechanikus rezgőrendszer által keltett hullám,amely az emberben hangérzetet kelt A kellemetlen hang II ZAJ
27 Az emberi hallás mechanizmusa 27 Külső fül: a fülkagylóból, a hallójáratból és a dobhártyából áll Középfül: a nyomáshullám átalakul rezgéssé a hallócsontocskák segítségével Belső fül: a rezgés folyadékban terjedő hullámmá alakul, a folyadék mozgatja a szőrsejteket, amely a hallóidegekhez csatlakozik
28 28
29 A hangjelenségek felosztása 29 A hangjelenségek felosztása frekvencia alapján f < 20 Hz infrahang Hz < f < 20 khz hallható hangok 20 khz < f < 100 MHz ultrahang MHz < f hiperhang 1. 2.
30 A hangot leíró fizikai mennyiségek 30
31 Emberi hallás 31 Hallásküszöb és fájdalomküszöb
32 Emberi hallás 32 Hangosság szintek (Fletchner-Munson a Phon görbék)
33 33 Hallás és a zaj
34 34 Hallás és az elfedési jelenség
35 35 A látás A szem
36 Az emberi látás 36 A szembe érkező fénysugarak 2 helyen törnek meg: szaruhártya lencse Áthaladnak az üvegtesten Retinákra érkeznek, ahol kicsinyített fordított állású kép keletkezik A fény hatására a receptorok ingerületbe jönnek Az ingerületet átveszik az idegsejtek és látóidegként kilépnek A látóideg részlegesen átkereszteződik A képet az agy visszafordítja
37 37 A szem felépítése
38 Fénytechnikai alapok 38 Láthatósági függvény Szín Ibolya Kék Zöld Sárga Narancs Vörös Hullámhossz nm nm nm nm nm nm
39 39 A jelek
40 Alapfogalmak 40 A jel fogalma: A fizikai mennyiség olyan érteke vagy értékváltozása, amely egy egyértelműen hozzárendelt információt hordoz A jel információtartalommal bír Matematikai függvények x D f : értelmezesi tartomány y R f : értékkészlet
41 Jelek felosztása 41 értékkészlet szerint lefolyás szerint az információ megjelenési formája szerint az érték meghatározottsága szerint
42 A jel értékkészlete szerint 42 Folytonos a jel, ha tetszés szerinti értéket vehet fel és értékkészlete folytonos, vagyis egy összefüggő tartomány
43 A jel értékkészlete szerint 43 Szakaszos a jel, ha csak meghatározott, diszkrét (izolált) értékeket vehet fel, egy megszámlálható számhalmaz elemeiből, két szomszédos diszkrét értéke közötti értékkészlete hiányzik. Az ilyen jel, időben folytonos, de értékkészletében diszkrét. (lépcsős, más néven kvantált jelalak, vagy diszkrét értékű jel).
44 Lefolyás szerint 44 Folyamatos a jel, ha a független változó egy adott tartományában megszakítás nélkül fennáll. A folyamatos jel matematikai modellezésénél olyan függvényt alkalmazunk, ahol a független változó t R (R a valós számok halmaza). Dinamikus rendszerek esetében a független változó az idő. Ilyenkor folytonos idejű jelről beszélünk, melynek jele FI.
45 Lefolyás szerint 45 Szaggatott a jel, ha az a független változó egy adott tartományában csak megszakításokkal áll fenn. A független változó meghatározott értékeiben szolgáltatnak információt a jel a többi értékeknél megszakad. Az információszolgáltatás a független változó bizonyos értékeire értelmezett. Időt alkalmazva független változóként eljutunk a diszkrét idejű jel fogalmához, melynek jele a DI.
46 46 Az információ megjelenési formája szerint Analóg a jel, ha az információt a jelhordozó értéke vagy értékváltozása közvetlenül képviseli. Az analóg jel információtartalma tetszőlegesen kis változásokat is közvetít. Digitális a jel, ha az információ a jelhordozó számjegyet kifejező, diszkrét, jelképi értékeiben (kódjaiban) van jelen.
47 Az érték meghatározottsága szerint 47 Determinisztikus a jel, ha értéke meghatározott időfüggvénnyel egyértelműen megadható, elegendő pontossággal lehet mérni, és megismételhető folyamatot hoz létre.
48 Az érték meghatározottsága szerint 48 Sztochasztikus a jel, ha véletlen lefolyású, és csak valószínűség-számítási módszerekkel írható le, a jel mérésekor véletlenszerű eredményeket kapunk. Ilyenkor nem tudunk egyértelmű időfüggvényt megadni. A jel statisztikus tulajdonságait kell meghatározni, mint például a várható értékét, szórását.
49 49 Jelek értelmezési tartománya és értékkészlete
50 50 Jelek grafikus ábrázolása
51 Ki volt Fourier? 51 Jean Baptiste Joseph Fourier ( ) matematikus es zikus A Hő terjedését tanulmányozta 1807-ben írt dolgozatában a hő eloszlását szinuszokkal próbálta közelíteni A dolgozat bírálói: J. L. Lagrange ( ) és P. S. Laplace ( ) A dolgozatot Lagrange kérésére visszautasították 15 évvel később, Lagrange halála után, kiadták a dolgozatot
52 A Fourier transzformáció célja 52 Áttranszformálni a jelet IDŐ tartományból FREKVENCIA tartományba Frekvencia tartományban sokszor egyszerűbb eszközökkel dolgozható fel a jel
53 Fourier transzformáció fajtái 53 A jel típusa alapján megkülönböztetünk: I. Folytonos és periodikus: Fourier sorfejtés II. Folytonos és nem periodikus: Fourier transzformáció III. Diszkrét és periodikus: Diszkrét jel Fourier sorfejtése IV. Diszkrét és nem periodikus: Diszkrét idejű Fourier transzformáció
54 Fourier sorfejtés 54 Periodikus, folytonos jelekre alkalmazhatjuk Periodikus jelek spektruma harmonikusakat tartalmaz. Vonalas spektrum Az alapharmonikust, amely az időperiódusnak megfelelő frekvencia, alapfrekvenciának nevezzük Jelölése: f 0 A spektrum csak az alapfrekvancia egész számú többszöröseinek megfelelő frekvenciákat tartalmazza: f 0, 2f 0, 3f 0,
55 Jelek spektrális felbontása 55 x(t) folytonos, T szerint periodikus jel, ekkor x X ( ) + t = i = 1 T T X i e x(t) e jω t i j ω t i dt ahol Abszolút integrálható jeleknél (ha ) x(t) előállítható: 0 x(t) = X( ω) = + ahol Az X(ω) függvényt az x(t) jel Fourier transzformáltja. X( ω)e + x(t)e jωt jωt dω dt x(t) dt <
56 56
57 Sávhatárolt jel 57 x(t) sávhatárolt f 1 <f 2 frekvenciák között, ha a spektrum összetevők az [f 1 f 2 ] és a [-f 1,-f 2 ] intervallumokon kívül zérus súlyúak.
58 Legfontosabb jelek és spektruma 58 Szinuszos jel: T 2 f 2, T 1 f π = π ω = = ω ω Négyszög jel: t A T T 2 A T 2 0 π = ω ( ) =... sin sin sin t t t t C ω ω ω π
59 Legfontosabb jelek és spektruma = sinω0t + sin 2ω0t + sin 3ω 0t π 2 3 Fűrészjel: ( ) C t C(t) Szinuszos jel kétutas egyenírányítás után: C(t) f 2 π 2ω 0 ω 0 3ω 0 f C 2 π 4 1 π ( t) = + sinω t sin 2ω t + sin 3ω t
60 Legfontosabb jelek és spektruma 60 Szinuszos jel egyutas egyenirányítás után C(t) 3ω 0 4ω 0 ω 0 2ω 0 f C 1 π π ( t) = + sinω t + sin 2ω t sin 4ω t
61 61 Spektrum fontossága
62 62 A kommunikációban használt fontosabb fogalmak A sávszélesség A sávszélesség az a frekvenciatartomány, amelyben az áramkör használható. A sávszélességet az f 2 -f 1 különbséggel definiáljuk, ahol f 1 az alsó és f 2 az ún. felső határfrekvancia. Ezekben a pontokban a kimenő jel a maximális érték felére esik vissza. BW=f 2 -f 1
63 63 A kommunikációban használt fontosabb fogalmak A csillapítás Ha valamely elektronikus alkatrész, vagy adatátviteli összeköttetés kimenetén a jel amplitúdója kisebb, mint a bemenetére adott jelé, azt mondjuk, hogy csillapítás lépett fel. Definíció szerint a csillapítás a kimenő és a bemenő teljesítmény hányadosa. A csillapítást az áramkörök belsejében levő veszteségek okozzák.
64 64 A kommunikációban használt fontosabb fogalmak A decibel-skála A csillapítást decibelben szokás megadni. A decibelskála két teljesítmény arányának (P 1 /P 2 ) logaritmikus skálán való kifejezése
65 65 A kommunikációban használt fontosabb fogalmak
66 66 A kommunikációban használt fontosabb fogalmak A zaj és a jel/zaj viszonyszám Minden olyan jelet, ami nem része az információnak, a kommunikációs összeköttetésben zajnak tekintünk. Az áramkör, vagy berendezés kimenetén és bemenetén mérhető jel/zaj hányados a rendszer zajosságára jellemző. NF: noise figure Ha az NF értéke 1, azt jelenti, hogy a rendszer nem termel zajt. Ha egynél kisebb, a rendszer zajos.
67 A hírközlés célja, modellje 67 Üzenet Hír Jel Jel Hír Üzenet Információ forrása Kódoló Adó Kommunikációs csatorna Vevő Dekódoló Információ felhasználása Zaj
68 68 Modulációk
69 Mi a moduláció? 69 A hírközlésben a vivőhullám valamely jellemzőjének változtatását nevezik modulációnak A szinuszos jel három fő paraméterét, az amplitúdóját, a fázisát vagy a frekvenciáját módosíthatja a modulációs eljárás, azért, hogy a vivő információt hordozhasson
70 Miért van szükség modulációra? 70 hullámokat megfelelő hatásfokkal sugározhassuk ha minden adó ugyanazon a frekvencián sugározna, az eredmény az lenne, mintha több száz ember beszélne egyszerre, ugyanabba a teremben
71 Mi az eszköze? 71 A berendezés, amely végrehajtja a modulációt: modulátor A berendezés, ami a visszaállításhoz szükséges inverz műveletet hajtja végre: demodulátor A mindkét művelet végrehajtására képes eszköz (a két kifejezés összevonásából): modem
72 A moduláció fajtái 72 Két alapvető fajtát használunk: analóg moduláció digitális moduláció s m (t) moduláló jel (információ) f v vivőfrekvencia s(t) modulált jel r(t) modulált jel és a csatorna zaja s d (t) demodulált jel
73 Analóg - Amplitúdómoduláció 73 Az elnevezés is utal arra, hogy ezeknél az eljárásoknál az amplitúdó hordozza az információt A modulált jel f AM (t) pillanatnyi amplitúdója a moduláló jel m(t) pillanatnyi értékétől függ f AM 3 2 ( t) = m( t)cos( ω t) U +U v m v 1 U v
74 74 AM-DSB (kétoldalsávos amplitúdó moduláció) Sávszélesség: f BW =2f max Modulációs mélység: m = a m U U m v
75 75 AM-DSB/SC (elnyomott vivőjű kétoldalsávos a.m.) Az adóteljesítmény csökkentése érdekében a vivőfrekvenciás komponenst kiszűrik, vagy már eleve 0 középértékű modulálót használnak. Ez teljesítmény szempontjából kedvező, azonban megnehezíti a vivő visszaállítását
76 76 AM-SSB/SC (elnyomott vivőjű egyoldalsávos a.m.) Ebben az esetben a két oldalsáv egyikét a sávszélesség és az adóteljesítmény csökkentése érdekében még sugárzás előtt kiszűrik. Két változata használatos: Felső oldalsávos (Upper Sideband): Ez az oldalsáv a moduláló spektrumának pozitív frekvenciájú összetevőjének eltoltja, ezért nem fordít spektrumot. Alsó oldalsávos (Lower Sideband: Spektrumot fordít, mivel a negatív frekvenciájú félspektrum eltoltja, ami a moduláló pozitív frekvenciájú spektrumkomponensének tükörképe.
77 AM jelek demodulálása 77 A szorzó demoduláció minden AM típusra alkalmazható S d (t) = = S AM a(t) 2 (t) cos( ω cos ϕ + ϕ=0-nál v t + ϕ) = a(t) 2 a(t) 2 cos(2ω a(t) cos( ω v t + ϕ) v t) cos( ω v t + ϕ) = Szűrővel leválasztható!
78 78 AM-DSB demodulálása egyszerű áramkörrel Az R-C szűr tag időállandóját úgy kell megválasztani, hogy a vivőt kiszűrje, de a modulációs tartalmat ne torzítsa
79 AM összefoglalás 79 Viszonylag kis sávszélességet igénylő eljárás Zajjal szembe nem vagy csak alig mutat védettséget Lineáris torzításra érzékeny
80 Szögmodulációk 80 Szögmoduláción olyan modulációs eljárásokat értünk, amelyeknél a szinuszos vivő fázisa hordozza az információt, amplitúdója konstans Amikor a modulált jel fázisa arányos a moduláló Amikor a modulált jel fázisa arányos a moduláló jellel, fázismodulációról (PM) beszélünk. Ha a modulált jel (kör)frekvenciája - a fázis idő szerinti deriváltja - arányos a moduláló jellel, frekvenciamodulációval (FM) van dolgunk.
81 Szögmodulációk 81 f PM = U v cos( ω t v + k PM f m ( t)) f FM = U v cos( ω t v + 2πk FM t 0 f m ( t) dt) A k PM és k FM modulációs konstansok határozzák meg, hogy a moduláló jel milyen mértékben változtatja meg a vivő fázisát illetve frekvenciáját
82 Frekvenciamoduláció 82 A szinuszos nagyfrekvenciás vivő pillanatnyi frekvenciája változik a moduláló jellel arányosan, annak ütemében. Miközben amplitúdója állandó marad. A moduláció frekvenciaváltozást löketnek nevezik és Δf a jele. A moduláció nagyságát a modulációs index jelöli: m f = f v / f m A maximális löket: B FM = ± f
83 83 Frekvenciamoduláció
84 FM összefoglalás 84 Nagy sávszélességet igénylő eljárás Zajjal szemben jelentős védettséget mutat Lineáris torzításokra, különösen a fázistorzításra érzékeny rendszer Mivel az FM nemlineáris rendszer, a lineáris torzítás hatására nemlineáris torzítási komponensek léphetnek fel a kimeneten
85 85 FM adó DIY
86 86 FM az autóban
87 87 Digitális jelek előállítása
88 Digitális modulációk 88 A digitális moduláció célja a lehető legtöbb információ átvitele a legkisebb sávszélesség felhasználásával, a legkisebb hibavalószínűséggel. Ellentétben az analóg modulációs eljárásokkal, itt Ellentétben az analóg modulációs eljárásokkal, itt nem feltétel a jelek alakhű átvitele, a digitális üzenet hibaaránya minősíti az átviteli rendszert.
89 Digitális jelek előállítása 89 Első lépés: Mintavételezés Az időben folytonos analóg jelet, időben diszkrétté tesszük. Előáll a Pulzus Amplitúdó Modulált (PAM) jel. Mintavételezési frekvencia: f = m 1 T m
90 90 Digitális jelek előállítása
91 Digitális jelek előállítása 91 Mintavételezési frekvencia Veszteségmentes jel visszaállítás, a jel mintákból akkor lehetséges, ha f m 2 f max feltétel teljesül. Vagyis a mintavételi frekvencia nagyobb vagy egyenlő mint az analóg jelben előforduló legnagyobb frekvenciájú komponens (f max ) kétszerese.
92 Digitális jelek előállítása 92 Az f m 2 f max teljesülését Shannon mintavételi tételének, vagy Nyquist kritériumnak szoktuk nevezni. Shannon mintavételi tétel betartása esetén a jel Shannon mintavételi tétel betartása esetén a jel mintákból az analóg jel veszteségmentesen reprodukálható!
93 Mintavételi frekvencia 93 Zenei felvételek esetén a 20 khz-es maximális frekvencia figyelembevételével a mintavételezési frekvenciát a CD szabvány 44,1 khz-nek írja elő. Telefon átvitel esetén a beszéd jel maximális frekvenciája a digitalizáláshoz 3,4 khz, a szabványok itt 8 khz-es mintavételezési frekvenciát írnak elő.
94 Digitális jelek előállítása 94 Mintavételi tétel betartása a gyakorlatban: Az analóg jelben szereplő maximális frekvencia komponens gyakran nem definiálható, például azért, mert a hasznos jelre zajok, zavarok, nemkívánatos komponensek ülnek additív módon. Megoldás: Sávkorlátozás
95 Digitális jelek előállítása 95 Sávkorlátozás: A sávkorlátozás szűréssel történik (általában aluláteresztő szűrő alkalmazásával).
96 Digitális jelek előállítása 96 PAM jel: - időben diszkrét - halmazon folytonos Ha a PAM jelet a Shannon mintavételi tétel betartásával állítottuk elő, akkor az analóg jel veszteségmentesen visszaállítható. Ellenkező esetben átlapolódás (Aliasing) jelenség lép fel.
97 Digitális jelek előállítása 97 Aliasingjelenség (vizsgálata a frekvencia tartományban) Ha az alapsávi jelben előforduló maximális frekvencia nagyobb mint a Nyquist frekvencia, akkor az alsó oldalsáv és az alapsáv átlapolódik.
98 98
99 Digitális jelek előállítása 99 Kvantálás és kódolás Második lépés: A mintavételezett jel (PAM) értékkészletét (É.K.) is diszkrétté tesszük, így előáll a digitális jel. Az analóg jel digitalizálását modulációnak is felfoghatjuk, innen ered az elnevezés: PCM Pulse Code Modulation
100 100 Digitális jelek előállítása Kvantálás és kódolás Példa: 0 mv 80 mv, bitek száma n=3, 2 n állapot Digitális szám Ábrázolt feszültség érték mv mv mv mv mv mv mv mv 33,5 mv Hiba: 1,5 mv
101 101 Digitális jelek előállítása Kvantálás és kódolás A jel a továbbiakban csakis az ábrázolandó pontok halmazában lesz értelmezett, vagyis értékkészlete véges n bitszám esetén 2 n db érték értelmezhető
102 Digitális jelek előállítása 102 Kvantálás és kódolás Kvantálás esetén minden mintára nagyságú zaj ül. Ha a kvantálást matematikai kerekítéssel végezzük, akkor: max = két szomszédos min ta 2 közti távolság
103 103 Digitális jelek előállítása Kvantálás és kódolás A kvantálásból eredő hiba zajként jelentkezik, ezért azt kvantálási zajnak nevezzük. A értéke egyenletes eloszlású (0 és a lépcső fél A értéke egyenletes eloszlású (0 és a lépcső fél tartományban) a rendszerben fehérzajként jelentkezik.
104 104 Digitális jelek előállítása Kvantálás és kódolás A kvantálásból eredő zaj végérvényesen a jelen marad, az onnan a későbbiekben nem távolítható el!
105 105 Digitális jelek előállítása Kvantálás és kódolás Lineáris kvantálás Ekkor az ábrázolási tartományt lineárisan osztjuk 2 n részre Nemlineáris kvantálás Általában logaritmikus, vagy logaritmikus görbe töréspontos közelítése
106 106 Digitális jelek előállítása Kvantálás és kódolás Lineáris kvantálás
107 107 Digitális jelek előállítása Kvantálás és kódolás Logaritmikus görbe töréspontos közelítése
108 108 Analóg jel visszaállítása a digitális jelből A D/A konverter a mintavételi frekvencia ütemében érkező mintával arányos feszültséget (áramot) állít elő és azt kitartja a következő mintáig.
109 109 Analóg jel visszaállítása a digitális jelből Helyreállító szűrő:
110 Teljes digitális lánc 110 Hibák, torzítások helyei: Sávkorlátozó szűrő (analóg) Kvantálási hiba [additív zaj] Helyreállító szűrő (analóg)
111 111 Digitális lánc és a zaj
112 112
113 Digitális modulációs technikák 113 Az amplitúdóeltolás-billentyűzés (ASK, Amplitude- Shift Keying) véges számú amplitúdót használ, és nagyon hasonlít az impulzus-kód modulációhoz. A frekvenciaeltolás-billentyűzés (FSK, frequency- Shift Keying) véges számú frekvenciát használ. A fáziseltolás-billentyűzés (PSK, phase-shift keying) véges számú fázist használ.
114 114 Vivőfrekvenciás digitális modulációs rendszerek ASK FSK PSK AM-DSB A moduláló jel alapsávi Impulzus formálás után
115 115 Amplitúdó billentyűzés ASK (Amplitude Shift Keying) Amplitúdó billentyűzés esetén a vivő jel szinuszos, a moduláló jel pedig digitális (értékkészlete 0 vagy 1 ). A moduláló jel jelen esetben a vivő jel amplitúdóját változtatja ( kapcsolgatja ). Az így előállított jel (modulált jel) teljesítményszintje folyamatosan ingadozó, mivel a logikai 0 - hoz A0, a logikai 1 -hez pedig A1 amplitudó tartozik. u ASK (t) = A * sin (2 * π * f + φ)
116 116 Frekvencia billentyűzés FSK (Frequency Shift Keying) Frekvencia billentyűzés esetén a vivő jel szinuszos, a moduláló jel pedig digitális (értékkészlete 0 vagy 1 ). A moduláló jel jelen esetben a vivő jel frekvenciáját (f p ) változtatja, például a logikai 0 -hoz f 0, míg a logikai 1 -hez f 1 tartozik. u FSK (t) = A * sin (2 * π * f p + φ), ahol A az FSK jel amplitúdója, f p a vivő jel pillanatnyi frekvenciája (f 0 vagy f 1 ), φ pedig a vivőjel kezdőfázisa.
117 117 Fázis billentyűzés PSK (Phase Shift Keying) Fázis billentyűzés esetén a vivő jel szinuszos, a moduláló jel pedig digitális (értékkészlete 0 vagy 1 ). A moduláló jel jelen esetben a vivő jel fázisát változtatja. u PSK (t) = A * sin (2 * π * fp + φ) ahol az A a PSK jel amplitúdója, az f a vivő jel frekvenciája, a φ pedig a vivőjel pillanatnyi fázisa (φ 0 vagy φ 1... φ n ).
118 Többszintű fázis billentyűzés (QPSK) 118 PSK egyfrekvenciás hordozó 2 n fázishelyzetbe kódolják. Pl.: n=2 8 fázisú jellel 3 bit kódolható bit értékpárjai 4 fázisú PSK Jel és zaj elválasztása 8 fázisú PSK esetén Tovább nem növelhető így, mert nehéz a fázishelyzetek megállapítása a zaj miatt. Referencia jel szükséges, amihez a pillanatnyi fázishelyzetet viszonyítják.
119 Többszintű fázis billentyűzés (QPSK) 119 Scatter plot Zajos csatornán továbbított jel konstellációs ábrája Quadrature Quadrature In-Phase In-Phase
120 Digitális modulációk 120 QAM (quadratura amplitudo modulation) A PSK továbbfejlesztésének tekinthető, bár a jel előállítása és detektálása eltérően történik. 16 állapotú QAM: Fázis és amplitúdó is változik
121 121 Digitális modulációk
122 QAM
123 123 DVB-C beállítása
124 124 A jelátvitel fizikai közegei
125 Történelem 125 A hálózatok fejlődésének kezdetén különféle célorientált hálózatok jöttek létre: távközlő hálózatok műsorelosztó hálózatok adathálózatok Fejlődés integrált hálózatok létrejötte Megvalósult: eszközök szintjén hálózatok szintjén
126 126
127 127 T M A
128 128 Az átviteli rendszer tervezésekor a legfontosabb szempontok a kívánt adatátviteli sebesség elérése megfelelő távolság áthidalása reflexiómentesség (visszaverődés nélküli rendszer) Minden esetben igyekszünk a reflexió mértékét az egész átviteli frekvenciasávban a lehető legalacsonyabban tartani
129 129 A jelátvitel fizikai közegei
130 130 A telekommunikáció elektromágneses spektruma Frekvencia (Hertz) ELF VF VLF LF MF HF VHF UHF SHF EHF Energia, telefon Rádió Forgó generátorok Rádió, televízió Telefon Elektroncsövek Zenei Integrált áramkörök berendezések Mikrofonok Csavart érpár Koaxiális kábel Mikrohullám Radar Mikrohullámú antennák Magnetronok Infravörös Lézerek Irányított rakéták Látható fény Optikai szál AM rádió FM rádió és TV Földi és műholdas mikrohullámú átvitel
131 131 Réz alapú kábelek
132 Rézalapú kábelek előnyei 132 Egyszerűbb szerelési technológia Alacsonyabb telepítési költségek Olcsó aktív eszközök Szennyeződésre kevésbé érzékeny csatlakozások Helyes telepítés után megbízható, sokoldalú, költséghatékony
133 Rézalapú kábelek hátrányai 133 Elektrosztatikus zavarokra érzékeny Mechanikai sérülésekre érzékeny A telepített infrastruktúra gátolhatja a jövőbeni fejlesztési törekvéseinket Hosszú telepítési idő Legnagyobb sebességek csak optimális feltételek mellett érhetők el
134 Vezetékes átvitel koaxiális kábelen 134 Elektromosan árnyékolt, kevésbé érzékeny az elektromos zajokra Alapsávú 10Base2 50 ohm, Mbps, 200 m 10Base5 75 ohm, Mbps, 500 m Széles sávú Kábel TV, 75 ohm, digitális átvitelnél 150 Mbps egy kábelen több csatorna, többféle kommunikáció Számítástechnikában ma már új hálózatok építésénél nem alkalmazzák!
135 135 Vezetékes átvitel koaxiális kábelen

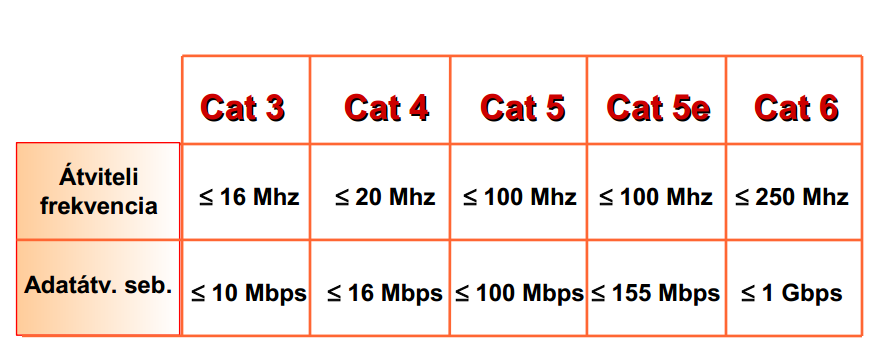

136 Vezetékes átvitel koaxiális kábelen 136 Homogén hullámimpedancia Egyszerű meghajtó/vevő áramkör Mechanikai sérülésekre érzékeny (pl. megtörés Z 0 megváltozik)
137 Koaxiális kábelek típusai 137 RG 6 szélessávú TV-s átvitel RG 8, RG 11, RG 58 vékony ethernet RG 58/V a központi ér szilárd részből RG 58 A/V a központi ér fonott részből RG 59 szélessávú TV-s átvitel RG 59 szélessávú 75 Ω 50Ω 50Ω 50Ω 75 Ω 50 Ω
138 138 Koaxiális kábelek típusai
139 139 Koaxiális kábel csatlakozók
140 140 Csavart érpáras átviteli közeg (TP Twisted Pair) A zavarvédelmet az érpárok összecsavarása jelenti, valamint a szimmetrikus meghajtás UTP Unshilded Twisted Pair Árnyékolatlan csavart érpár
141 141 Csavart érpáras átviteli közeg (TP Twisted Pair) CAT - A rendszer komponensek elektronika jellemzőit meghatározó osztályrendszer. A nagyobb kategória jobb jellemzőket jelent CAT 1 - hang átvitel, telefon CAT 2-4 Mbps CAT 3-10 Mbps (10BaseT Ethernet) CAT 4 20 Mbps CAT Mbps (100BaseT - Fast Ethernet) CAT 5E - 1 Gbps (1000BaseT - Gigabit Ethernet) CAT 6 1 Gbps nagyobb távolságra, kisebb távolságban 10 Gbps CAT 6a - 100m-ig 10 Gbps CAT Gbps, 70 méterig (1200mhz)
142 142
143 143 Csavart érpáras átviteli közeg (STP Shilded Twisted Pair) A zavarvédelmet az árnyékolás és az érpárok összecsavarása jelenti. STP Shilded Twisted Pair (Árnyékolt csavart érpár)
144 144
145 145 Kábel csatlakozások, csatlakozók
146 Kábelek fizikai osztályozása 146 Fali (Solid) kábel Fix telepítésre tervezték Rézvezetők tömörek Merev szerkezetű Sokkal jobb elektronikai paraméterek A teljes csatornában maximum 100m hosszban telepíthető
147 Kábelek fizikai osztályozása 147 Patch (Strainded) kábel Mobil használatra Jobban ellenáll a hajlító igénybevételnek Rézvezetők elemi szálakból sodrottak Gyakori csatlakoztatásra kifejlesztett elemek Puhább, könnyebb Maximum 10m hosszan telepíthető a csatornába
148 148 Üvegszál alapú kábelek
149 Üvegszál alapú kábelek előnyei 149 Magas fokú zavarvédettség Óriási távolságok hidalhatók át Elérhető legmagasabb átviteli sebesség Jövőálló Magas végpont sűrűségben telepíthető Csekély fizikai méret és súly
150 Üvegszál alapú kábelek hátrányai 150 Drága aktív és passzív elemek Drága telepítés A belső vezetőszál érzékeny a fizikai behatásokra A csatlakozás érzékeny a szennyeződésekre
151 Optikai kábel ötlete 151 A folyadéksugár csapdába ejti a fényt! Ez volt az alapötlet, ami az optikai szál technikai alkalmazásához vezetett.
152 152
153 Optikai kábel ötlete 153 Az optikai szál egy olyan hengeres, szigetelt, könnyen hajlítható szál, amely fényt továbbít az üvegmag belsejében, a teljes fényvisszaverődés elve alapján Ahhoz, hogy az optikai jel teljes fényvisszaverődéssel a magban terjedjen tovább, a mag törésmutatójának nagyobbnak kell lennie, mint a héjnak
154 154 Optikai kábel szerkezete
155 Kábel típusok 155 SM (Single Mode) 9 mikron mag Hosszú távolságok áthidalására (max 100 km) MM (Multi Mode) 50 mikron mag Rövidebb távolságok áthidalására (max 550 m)
156 Optikai szál gyártása 156 előforma készítése szál szerkezetének előállítása külső kémiai gőzlecsapatás belső kémiai gőzlecsapatás növesztéses eljárás szálhúzás szál átmérő primer védelem (esetleg festés) kábelgyártás több szál összefogása különböző védelmek kialakítása
157 Előforma készítése 157 Belső kémiai gőzlecsapatás tisztítás hordozócső készítés mag növesztése (lecsapatása) zsugorítás
158 Szálhúzás 158 Preform Grafit kemence Vezérlő egység Primer védelem Hűtőfolyadék Száldetektor Csévélő dob Feszítő dob
159 159
160 Kábelgyártás 160 Dobok a szálakkal SZ sodrat Vazelin Vezérlő egység Pászma növesztése Pászma átmérő detektor
161 LAN optikai kábelek fajtái Single 2. Zipcord 3. Tight-buffered 4. Unitube glass armoured 5. Unitube standard with spl 6. Multitube glass armoured
162 162 Optikai kábel csatlakozók
163 163 Strukturált kábelezés
164 164 Épületek összekötése
165 165 Függőleges kábelezés
166 166 Vízszintes kábelezés
167 167 Szerelési szabályok
168 168
169 169 Vezeték nélküli átvitel
170 Optikai átvitel - Lézer átvitel 170 pont-pont közötti adatátvitel, láthatóság átvitel lézerrel néhány km távolság sávszélesség akár 2500Mbit/s időjárási viszonyok zavarják (sűrű eső, hó, köd, légköri szennyeződés)
171 Optikai átvitel - Infra átvitel 171 pont-pont közötti adatátvitel, láthatóság infravörös tartomány kis távolság sávszélesség 9,6 kbps - 4 Mbps nincs más eszköztől származó zavarás nincs szükség speciális adatvédelemre
172 Vezeték nélküli hálózatok 172 WLAN chipset gyártások alakulása (millió darab)
173 173 Mobile eszközök napjainkban
174 Mi az a WLAN? 174 A WLAN az angol Wireless Local Area Network szó rövidítése, melynek jelentése vezeték nélküli helyi hálózat, amit leginkább a vezeték nélküli hálózat, WiFi és a WLAN névvel illetnek. A WLAN működése hasonló a LAN hálózatokéhoz, csak a jelek más közegben terjednek. Míg a LAN vezetéket használ (hálózati kábel), addig a WLAN a levegőben továbbítja az információt.
175 A WLAN előnyei 175 Nincs szükség kábelezésre Az internetkapcsolatot meg lehet osztani Mobil eszközök kényelmes használata Egyszerűen telepíthető
176 A WLAN hátrányai 176 A rádiójeleket nem állítja meg a fal Illetéktelenek rácsatlakozhatnak hálózatunkra
177 177 Vezeték nélküli adatátvitel IEEE
178 178
179 WLAN frekvenciasávok 179 Rendszerint állami és nemzetközi szabályozás Mikrohullám ISM Industrial, Scientific and Medical 2.4 GHz (λ 12 cm) engedély általában nem szükséges sok zavaró jel DECT, mikrohullámú sütő, játékok, stb.
180 WLAN frekvenciasávok 180 U-NII Unlicensed National Information Infrastructure 5 GHz (λ 6 cm) kevés zavaró jel
181 181 WLAN frekvenciasávok
182 Forrás 182 Lukács-Mágel-Wührl: Híradástechnika I. (prezentáció) Lukács-Wührl: Híradástechnika I. (könyv) Pletl Szilveszter-Magyar Attila: Jelek és rendszerek példatár Távközlő hálózatok és informatikai szolgáltatások online könyv ANTAL Margit: Jelfeldolgozas - 5. előadás (2007)
HÍRADÁSTECHNIKA I. Dr.Varga Péter János
4. HÍRADÁSTECHNIKA I. Dr.Varga Péter János 2 A jelátvitel fizikai közegei Történelem 3 A hálózatok fejlődésének kezdetén különféle célorientált hálózatok jöttek létre: távközlő hálózatok műsorelosztó hálózatok
RészletesebbenHÍRADÁSTECHNIKA I. Dr.Varga Péter János
3. HÍRADÁSTECHNIKA I. Dr.Varga Péter János Digitális modulációk 2 A digitális moduláció célja a lehető legtöbb információ átvitele a legkisebb sávszélesség felhasználásával, a legkisebb hibavalószínűséggel.
RészletesebbenHÍRKÖZLÉSTECHNIKA. 2.ea. Dr.Varga Péter János
HÍRKÖZLÉSTECHNIKA 2.ea Dr.Varga Péter János 2 Digitális jelek előállítása Digitális jelek előállítása 3 Híradástechnika I. (prezentáció) jegyzet 48.dia Digitális jelek előállítása 4 Híradástechnika I.
RészletesebbenHÍRADÁSTECHNIKA I. Dr.Varga Péter János
HÍRADÁSTECHNIKA I. 2. Dr.Varga Péter János 2 Modulációk Miért van szükség modulációra? 3 hullámokat megfelelő hatásfokkal sugározhassuk ha minden adó ugyanazon a frekvencián sugározna, az eredmény az lenne,
RészletesebbenHÍRKÖZLÉSTECHNIKA. 2.ea. Dr.Varga Péter János
HÍRKÖZLÉSTECHNIKA 2.ea Dr.Varga Péter János 2 A jelátvitel fizikai közegei 3 A jelátvitel fizikai közegei 4 A telekommunikáció elektromágneses spektruma Frekvencia (Hertz) 10 2 10 3 10 4 10 5 10 6 10 7
RészletesebbenHírközléstechnika 2.ea
} Hírközléstechnika 2.ea Dr.Varga Péter János Modulációk 2 Miért van szükség modulációra? hullámokat megfelelő hatásfokkal sugározhassuk ha minden adó ugyanazon a frekvencián sugározna, az eredmény az
RészletesebbenHíradástechnika I. 2.ea
} Híradástechnika I. 2.ea Dr.Varga Péter János Spektrum ábra példa Híradástechnika Intézet 2 A kommunikációban használt fontosabb fogalmak A sávszélesség A sávszélesség az a frekvenciatartomány, amelyben
RészletesebbenHíradástechnika I. 1.ea
} Híradástechnika I. 1.ea Dr.Varga Péter János Elérhetőségek Dr.Varga Péter János E-mail: varga.peter@kvk.uni-obuda.hu Kandó Kálmán Villamosmérnöki Kar Telefon: +36 (1) 666-5140 Cím: 1084 Budapest, Tavaszmező
RészletesebbenHÍRKÖZLÉSTECHNIKA. 1.ea. Dr.Varga Péter János
HÍRKÖZLÉSTECHNIKA 1.ea Dr.Varga Péter János Elérhetőségek 2 Dr.Varga Péter János e-mail: varga.peter@kvk.uni-obuda.hu Kandó Kálmán Villamosmérnöki Kar Híradástechnika Intézet Telefon: +36 (1) 666-5140
RészletesebbenHíradástechnika I. 1.ea
} Híradástechnika I. 1.ea Dr.Varga Péter János 2 Híradástechnika Intézet Elérhetőségek Dr.Varga Péter János E-mail: varga.peter@kvk.uni-obuda.hu Kandó Kálmán Villamosmérnöki Kar Híradástechnika Intézet
RészletesebbenHÍRADÁSTECHNIKA I. Dr.Varga Péter János
HÍRADÁSTECHNIKA I. 3. Dr.Varga Péter János 2 Modulációk 3 4 A jelátvitel fizikai közegei 5 A jelátvitel fizikai közegei 6 Réz alapú kábelek 7 Üvegszál alapú kábelek Üvegszál alapú kábelek előnyei 8 Magas
RészletesebbenDr.Varga Péter János HÍRADÁSTECHNIKA. 2.ea
Dr.Varga Péter János HÍRADÁSTECHNIKA 2.ea 2 Digitális jelek előállítása Kvantálás és kódolás Lineáris kvantálás Ekkor az ábrázolási tartományt lineárisan osztjuk 2 n részre Nemlineáris kvantálás Általában
RészletesebbenHíradástechnika I. 3.ea
} Híradástechnika I. 3.ea Dr.Varga Péter János A jelátvitel fizikai közegei 2 A jelátvitel fizikai közegei Híradástechnika Intézet 3 Réz alapú kábelek Híradástechnika Intézet 4 Csavart érpáras átviteli
RészletesebbenElektronika Előadás. Modulátorok, demodulátorok, lock-in erősítők
Elektronika 2 10. Előadás Modulátorok, demodulátorok, lock-in erősítők Irodalom - Megyeri János: Analóg elektronika, Tankönyvkiadó, 1990 - U. Tiecze, Ch. Schenk: Analóg és digitális áramkörök, Műszaki
RészletesebbenInformatikai eszközök fizikai alapjai Lovász Béla
Informatikai eszközök fizikai alapjai Lovász Béla Kódolás Moduláció Morzekód Mágneses tárolás merevlemezeken Modulációs eljárások típusai Kódolás A kód megállapodás szerinti jelek vagy szimbólumok rendszere,
Részletesebbenπ π A vivőhullám jelalakja (2. ábra) A vivőhullám periódusideje T amplitudója A az impulzus szélessége szögfokban 2p. 2p [ ]
Pulzus Amplitúdó Moduláció (PAM) A Pulzus Amplitúdó Modulációról abban az esetben beszélünk, amikor egy impulzus sorozatot használunk vivőhullámnak és ezen a vivőhullámon valósítjuk meg az amplitúdómodulációt
Részletesebben5. témakör. Szögmodulációk: Fázis és frekvenciamoduláció FM modulátorok, demodulátorok
5. témakör Szögmodulációk: Fázis és frekvenciamoduláció FM modulátorok, demodulátorok Szögmoduláció Általánosan felírva a vivőfrekvenciás jelet (AM-nél megismert módon): Amennyiben a vivő pillanatnyi amplitúdója
RészletesebbenJelek és rendszerek 1. 10/9/2011 Dr. Buchman Attila Informatikai Rendszerek és Hálózatok Tanszék
Jelek és rendszerek 1 10/9/2011 Dr. Buchman Attila Informatikai Rendszerek és Hálózatok Tanszék 1 Ajánlott irodalom: FODOR GYÖRGY : JELEK ÉS RENDSZEREK EGYETEMI TANKÖNYV Műegyetemi Kiadó, Budapest, 2006
RészletesebbenDigitális jelfeldolgozás
Digitális jelfeldolgozás Mintavételezés és jel-rekonstrukció Magyar Attila Pannon Egyetem Műszaki Informatikai Kar Villamosmérnöki és Információs Rendszerek Tanszék magyar.attila@virt.uni-pannon.hu 2010.
RészletesebbenVálasztható önálló LabView feladatok 2013 A zárójelben szereplő számok azt jelentik, hogy hány főnek lett kiírva a feladat
Választható önálló LabView feladatok 2013 A zárójelben szereplő számok azt jelentik, hogy hány főnek lett kiírva a feladat 1) Hálózat teszt. Folyamatosan működő számítógép hálózat sebességet mérő programot
RészletesebbenAdatátviteli eszközök
Adatátviteli eszközök Az adatátvitel közegei 1) Vezetékes adatátviteli közegek Csavart érpár Koaxiális kábelek Üvegszálas kábelek 2) Vezeték nélküli adatátviteli közegek Infravörös, lézer átvitel Rádióhullám
RészletesebbenVálasztható önálló LabView feladatok 2015. A zárójelben szereplő számok azt jelentik, hogy hány főnek lett kiírva a feladat
Választható önálló LabView feladatok 2015 A zárójelben szereplő számok azt jelentik, hogy hány főnek lett kiírva a feladat 1) Hálózat teszt. Folyamatosan működő számítógép hálózat sebességet mérő programot
RészletesebbenNEPTUN-kód: KHTIA21TNC
Kredit: 5 Informatika II. KHTIA21TNC Programozás II. oratórium nappali: 2 ea+ 0 gy+ 0 KMAPR22TNC Dr. Beinschróth József Az aláírás megszerzésnek feltétele: a félév folyamán 2db. ZH mindegyikének legalább
RészletesebbenInfokommunikációs rendszerek 1.ea
Infokommunikációs rendszerek 1.ea Dr.Varga Péter János Elérhetőségek 2 Dr.Varga Péter János e-mail: varga.peter@kvk.uni-obuda.hu Óbudai Egyetem Kandó Kálmán Villamosmérnöki Kar Híradástechnika Intézet
Részletesebben2011. május 19., Budapest UWB ÁTTEKINTÉS
2011. május 19., Budapest UWB ÁTTEKINTÉS Mi az UWB? Hot new topic. Más elnevezések: impulzus rádió, alapsávi rádió, vivő- mentes rádió. Az USA védelmi minisztériuma használta először az UWB elnevezést
RészletesebbenVálasztható önálló LabView feladatok 2017
1) Alapsávi vezetékes átvitelben használt modulációs eljárások I. Egy elméleti összefoglalót kérek annak bemutatására, hogy alapsávi telefonmodemek milyen modulációs eljárással kommunikálnak, és hogyan
RészletesebbenMintavételezés és AD átalakítók
HORVÁTH ESZTER BUDAPEST MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM JÁRMŰELEMEK ÉS JÁRMŰ-SZERKEZETANALÍZIS TANSZÉK ÉRZÉKELÉS FOLYAMATA Az érzékelés, jelfeldolgozás általános folyamata Mérés Adatfeldolgozás 2/31
Részletesebben2. gyakorlat Mintavételezés, kvantálás
2. gyakorlat Mintavételezés, kvantálás x(t) x[k]= =x(k T) Q x[k] ^ D/A x(t) ~ ampl. FOLYTONOS idı FOLYTONOS ANALÓG DISZKRÉT MINTAVÉTELEZETT DISZKRÉT KVANTÁLT DIGITÁLIS Jelek visszaállítása egyenköző mintáinak
RészletesebbenDIGITÁLIS KOMMUNIKÁCIÓ Oktató áramkörök
DIGITÁLIS KOMMUNIKÁCIÓ Oktató áramkörök Az elektronikus kommunikáció gyors fejlődése, és minden területen történő megjelenése, szükségessé teszi, hogy az oktatás is lépést tartson ezzel a fejlődéssel.
RészletesebbenAlapsáv és szélessáv. Számítógépes Hálózatok 2007. Amplitúdó-moduláció. Szélessáv
Alapsáv és szélessáv Számítógépes Hálózatok 2007 4. Fizikai réteg Alapsáv, szélessáv, moduláció, vezetékes és vezeték nélküli átvitel Alapsáv (baseband) A digitális szignál direkt árammá vagy feszültségváltozássá
RészletesebbenAnalóg-digitális átalakítás. Rencz Márta/ Ress S. Elektronikus Eszközök Tanszék
Analóg-digitális átalakítás Rencz Márta/ Ress S. Elektronikus Eszközök Tanszék Mai témák Mintavételezés A/D átalakítók típusok D/A átalakítás 12/10/2007 2/17 A/D ill. D/A átalakítók A világ analóg, a jelfeldolgozás
RészletesebbenFÉNYTÁVKÖZLÉS. Dr.Varga Péter János
FÉNYTÁVKÖZLÉS Dr.Varga Péter János Elérhetőségek 2 Dr.Varga Péter János e-mail: varga.peter@kvk.uni-obuda.hu Kandó Kálmán Villamosmérnöki Kar Híradástechnika Intézet Telefon: +36 (1) 666-5140 Cím: 1084
RészletesebbenInformatika Rendszerek Alapjai
Informatika Rendszerek Alapjai Dr. Kutor László Alapfogalmak Információ-feldolgozó paradigmák Analóg és digitális rendszerek jellemzői Jelek típusai Átalakítás rendszerek között http://uni-obuda.hu/users/kutor/
RészletesebbenMérés és adatgyűjtés
Mérés és adatgyűjtés 4. óra Mingesz Róbert Szegedi Tudományegyetem 2012. február 27. MA - 4. óra Verzió: 2.1 Utolsó frissítés: 2012. március 12. 1/41 Tartalom I 1 Jelek 2 Mintavételezés 3 A/D konverterek
RészletesebbenFourier-sorfejtés vizsgálata Négyszögjel sorfejtése, átviteli vizsgálata
Fourier-sorfejtés vizsgálata Négyszögjel sorfejtése, átviteli vizsgálata Reichardt, András 27. szeptember 2. 2 / 5 NDSM Komplex alak U C k = T (T ) ahol ω = 2π T, k módusindex. Időfüggvény előállítása
Részletesebben2. Az emberi hallásról
2. Az emberi hallásról Élettani folyamat. Valamilyen vivőközegben terjedő hanghullámok hatására, az élőlényben szubjektív hangérzet jön létre. A hangérzékelés részben fizikai, részben fiziológiai folyamat.
RészletesebbenDigitális modulációk vizsgálata WinIQSIM programmal
Digitális modulációk vizsgálata WinIQSIM programmal Lódi Péter(D1WBA1) Bartha András(UKZTWZ) 2016. október 24. 1. Mérés célja Mérés helye: PPKE-ITK 3. emeleti 321-es Mérőlabor Mérés ideje: 2016.10.24.
RészletesebbenUTP kábelszegmens átviteltechnikai paramétereinek vizsgálata (HW1-B)
KANDÓ KÁLMÁN VILLAMOSMÉRNÖKI KAR HÍRADÁSTECHNIKA INTÉZET Infokommunikációs Hálózatok labormérési útmutató UTP kábelszegmens átviteltechnikai paramétereinek vizsgálata (HW1-B) Dr. Wührl Tibor Eszes András
RészletesebbenNégyszög - Háromszög Oszcillátor Mérése Mérési Útmutató
ÓBUDAI EGYETEM Kandó Kálmán Villamosmérnöki Kar Híradástechnika Intézet Négyszög - Háromszög Oszcillátor Mérése Mérési Útmutató A mérést végezte: Neptun kód: A mérés időpontja: A méréshez szükséges eszközök:
RészletesebbenZaj- és rezgés. Törvényszerűségek
Zaj- és rezgés Törvényszerűségek A hang valamilyen közegben létrejövő rezgés. A vivőközeg szerint megkülönböztetünk: léghangot (a vivőközeg gáz, leggyakrabban levegő); folyadékhangot (a vivőközeg folyadék,
Részletesebben2. Elméleti összefoglaló
2. Elméleti összefoglaló 2.1 A D/A konverterek [1] A D/A konverter feladata, hogy a bemenetére érkező egész számmal arányos analóg feszültséget vagy áramot állítson elő a kimenetén. A működéséhez szükséges
RészletesebbenA fázismoduláció és frekvenciamoduláció közötti különbség
Fázismoduláció (PM) A fázismoduláció és frekvenciamoduláció közötti különbség A fázismoduláció, akárcsak a frekvenciamoduláció, a szögmoduláció kategóriájába sorolható. Mivel a modulációs index és a fázislöket
RészletesebbenX. ANALÓG JELEK ILLESZTÉSE DIGITÁLIS ESZKÖZÖKHÖZ
X. ANALÓG JELEK ILLESZTÉSE DIGITÁLIS ESZKÖZÖKHÖZ Ma az analóg jelek feldolgozása (is) mindinkább digitális eszközökkel és módszerekkel történik. A feldolgozás előtt az analóg jeleket digitalizálni kell.
RészletesebbenInformatika Rendszerek Alapjai
Informatika Rendszerek Alapjai Dr. Kutor László Jelek típusai Átalakítás analóg és digitális rendszerek között http://uni-obuda.hu/users/kutor/ IRA 2014 2014. ősz IRA3/1 Analóg jelek digitális feldolgozhatóságának
RészletesebbenKommunikációs rendszerek programozása. Wireless LAN hálózatok (WLAN)
Kommunikációs rendszerek programozása Wireless LAN hálózatok (WLAN) Jellemzők '70-es évek elejétől fejlesztik Több szabvány is foglalkozik a WLAN-okkal Home RF, BlueTooth, HiperLAN/2, IEEE 802.11a/b/g
RészletesebbenDigitális mérőműszerek. Kaltenecker Zsolt Hiradástechnikai Villamosmérnök Szinusz Hullám Bt.
Digitális mérőműszerek Digitális jelek mérése Kaltenecker Zsolt Hiradástechnikai Villamosmérnök Szinusz Hullám Bt. MIRŐL LESZ SZÓ? Mit mérjünk? Hogyan jelentkezik a minőségromlás digitális jel esetében?
RészletesebbenHÍRKÖZLÉSTECHNIKA. 2.ea. Dr.Varga Péter János
HÍRKÖZLÉSTECHNIKA 2.ea Dr.Varga Péter János 2 A jelátvitel fizikai közegei Történelem 3 A hálózatok fejlődésének kezdetén különféle célorientált hálózatok jöttek létre: távközlő hálózatok műsorelosztó
RészletesebbenSzámítógépes Hálózatok
Számítógépes Hálózatok 2. Előadás: Fizikai réteg Based on slides from Zoltán Ács ELTE and D. Choffnes Northeastern U., Philippa Gill from StonyBrook University, Revised Spring 2016 by S. Laki Fizikai réteg
RészletesebbenAz Informatika Elméleti Alapjai
Az Informatika Elméleti Alapjai dr. Kutor László Jelek típusai Átalakítás az analóg és digitális rendszerek között http://mobil.nik.bmf.hu/tantargyak/iea.html Felhasználónév: iea Jelszó: IEA07 IEA 3/1
RészletesebbenMérés és adatgyűjtés
Mérés és adatgyűjtés 5. óra - levelező Mingesz Róbert Szegedi Tudományegyetem 2011. március 18. MA lev - 5. óra Verzió: 1.1 Utolsó frissítés: 2011. április 12. 1/20 Tartalom I 1 Demók 2 Digitális multiméterek
RészletesebbenHálózatok I. (MIN3E0IN-L) ELŐADÁS CÍME. Segédlet a gyakorlati órákhoz. 2.Gyakorlat. Göcs László
(MIN3E0IN-L) ELŐADÁS CÍME Segédlet a gyakorlati órákhoz 2.Gyakorlat Göcs László Manchester kódolás A Manchester kódolást (Phase Encode, PE) nagyon gyakran használják, az Ethernet hálózatok ezt a kódolási
Részletesebben1. témakör. A hírközlés célja, általános modellje A jelek osztályozása Periodikus jelek leírása időtartományban
1. témakör A hírközlés célja, általános modellje A jelek osztályozása Periodikus jelek leírása időtartományban A hírközlés célja, általános modellje Üzenet: Hír: Jel: Zaj: Továbbításra szánt adathalmaz
RészletesebbenKommunikációs hálózatok 2 Analóg és digitális beszédátvitel
Kommunikációs hálózatok 2 Analóg és digitális beszédátvitel Németh Krisztián BME TMIT 2017. február 14. A tárgy felépítése 1. Bevezetés Bemutatkozás, játékszabályok, stb. Technikatörténeti áttekintés Mai
RészletesebbenÉRZÉKELŐK ÉS BEAVATKOZÓK I. 6. A MINTAVÉTELI TÖRVÉNY
ÉRZÉKELŐK ÉS BEAVATKOZÓK I. 6. A MINTAVÉTELI TÖRVÉNY Dr. Soumelidis Alexandros 2018.10.25. BME KÖZLEKEDÉSMÉRNÖKI ÉS JÁRMŰMÉRNÖKI KAR 32708-2/2017/INTFIN SZÁMÚ EMMI ÁLTAL TÁMOGATOTT TANANYAG Mintavételezés
RészletesebbenEllenőrző kérdések a Jelanalízis és Jelfeldolgozás témakörökhöz
Ellenőrző kérdések a Jelanalízis és Jelfeldolgozás témakörökhöz 1. Hogyan lehet osztályozni a jeleket időfüggvényük időtartama szerint? 2. Mi a periodikus jelek definiciója? (szöveg, képlet, 3. Milyen
RészletesebbenOrvosi Fizika és Statisztika
Orvosi Fizika és Statisztika Szegedi Tudományegyetem Általános Orvostudományi Kar Természettudományi és Informatikai Kar Orvosi Fizikai és Orvosi Informatikai Intézet www.szote.u-szeged.hu/dmi Orvosi fizika
RészletesebbenKommunikációs hálózatok 2 Analóg és digitális beszédátvitel
Kommunikációs hálózatok 2 Analóg és digitális beszédátvitel Németh Krisztián BME TMIT 2016. február 23. A tárgy felépítése 1. Bevezetés Bemutatkozás, játékszabályok, stb. Technikatörténeti áttekintés Mai
RészletesebbenOptoelektronikai Kommunikáció. Az elektromágneses spektrum
Optoelektronikai Kommunikáció (OK-2) Budapesti Mûszaki Fõiskola Kandó Kálmán Villamosmérnöki Fõiskolai Kar Számítógéptechnikai Intézete Székesfehérvár 2002. 1 Budapesti Mûszaki Fõiskola Kandó Kálmán Villamosmérnöki
RészletesebbenHangtechnika. Médiatechnológus asszisztens
Vázlat 3. Előadás - alapjai Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika és Villamos Intézet Műszaki Informatika Tanszék Ismétlés Vázlat I.rész: Ismétlés II.rész: A digitális Jelfeldolgozás
RészletesebbenTájékoztató. Értékelés. 100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %-OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 40%.
A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés,
RészletesebbenANTAL Margit. Sapientia - Erdélyi Magyar Tudományegyetem. Jelfeldolgozás. ANTAL Margit. Adminisztratív. Bevezetés. Matematikai alapismeretek.
Jelfeldolgozás 1. Sapientia - Erdélyi Magyar Tudományegyetem 2007 és jeleket generáló és jeleket generáló és jeleket generáló Gyakorlatok - MATLAB (OCTAVE) (50%) Írásbeli vizsga (50%) és jeleket generáló
Részletesebben4. témakör. Amplitúdó moduláció AM modulátorok, demodulátorok
4. témakör Amplitúdó moduláció AM modulátorok, demodulátorok A moduláció Célja: Spektrumformálás 1.) Az átviteli csatornához igazítani a jelspektrumot (átviteli rendszer áteresztő sávja, elektromágneses
RészletesebbenElektronika Előadás. Digitális-analóg és analóg-digitális átalakítók
Elektronika 2 9. Előadás Digitális-analóg és analóg-digitális átalakítók Irodalom - Megyeri János: Analóg elektronika, Tankönyvkiadó, 1990 - U. Tiecze, Ch. Schenk: Analóg és digitális áramkörök, Műszaki
RészletesebbenFIZIKAI SZINTŰ KOMMUNIKÁCIÓ
FIZIKAI SZINTŰ KOMMUNIKÁCIÓ Hírközlő csatornák a gyakorlatban Fizikai szintű kommunikáció 2.2013.február 26. Dr. Simon Vilmos adjunktus BME Hálózati Rendszerek és svilmos@hit.bme.hu 2 Az előző előadáson
RészletesebbenTávközlő hálózatok és szolgáltatások Távközlő rendszerek áttekintése
Távközlő hálózatok és szolgáltatások Távközlő rendszerek áttekintése Németh Krisztián BME TMIT 2015. szept. 14, 21. A tárgy felépítése 1. Bevezetés Bemutatkozás, játékszabályok, stb. Történelmi áttekintés
RészletesebbenModulációk vizsgálata
Modulációk vizsgálata Mérés célja: Az ELVIS próbapanel használatának és az ELVIS műszerek, valamint függvénygenerátor használatának elsajátítása, tapasztalatszerzés, ismerkedés a frekvencia modulációs
RészletesebbenOFDM technológia és néhány megvalósítás Alvarion berendezésekben
SCI-Network Távközlési és Hálózatintegrációs Rt. T.: 467-70-30 F.: 467-70-49 info@scinetwork.hu www.scinetwork.hu Nem tudtuk, hogy lehetetlen, ezért megcsináltuk. OFDM technológia és néhány megvalósítás
Részletesebben1. A hang, mint akusztikus jel
1. A hang, mint akusztikus jel Mechanikai rezgés - csak anyagi közegben terjed. A levegő molekuláinak a hangforrástól kiinduló, egyre csillapodva tovaterjedő mechanikai rezgése. Nemcsak levegőben, hanem
Részletesebben4. gyakorlat: Analóg modulációs eljárások
4 gyakorlat: Analóg modulációs eljárások O4 Kétoldalsávos AM jel előállítása és demodulációja Az ideális (torzítatlan) kétoldalsávos amplitúdómodulált (AM-DSB) jel időfüggvénye U x( cos Ft (*) alakú, ahol
RészletesebbenDigitális mérőműszerek
KTE Szakmai nap, Tihany Digitális mérőműszerek Digitális jelek mérése Kaltenecker Zsolt KT-Electronic MIRŐL LESZ SZÓ? Mit mérjünk? Hogyan jelentkezik a minőségromlás digitális TV jel esetében? Milyen paraméterekkel
RészletesebbenJELEK ALAPSÁVI LEÍRÁSA. MODULÁCIÓK. A CSATORNA LEÍRÁSA, TULAJDONSÁGAI.
216. okóber 7., Budapes JELEK ALAPSÁVI LEÍRÁSA. MODULÁCIÓK. A CSATORNA LEÍRÁSA, TULAJDONSÁGAI. Alapfogalmak, fizikai réeg mindenki álal ismer fogalmak (hobbiból azér rákérdezheek vizsgán): jel, eljesímény,
RészletesebbenOptikai hálózatok 1.ea
Optikai hálózatok 1.ea Dr.Varga Péter János Elérhetőségek Dr.Varga Péter János E-mail: varga.peter@kvk.uni-obuda.hu Kandó Kálmán Villamosmérnöki Kar Telefon: +36 (1) 666-5140 Cím: 1084 Budapest, Tavaszmező
Részletesebben9. Modulátorok. Losonczi Lajos - Analóg áramkörök kurzus - Sapientia Tudományegyetem Marosvásárhely 9-1
9. Modulátorok A modulátorok olyan elektronikus áramkörök, amelyek egy vivő jel paramétereit módosítják (modulálják), egy információt tartalmazó jel függvényében. A moduláló jel tartalmazza az információt,
RészletesebbenHÍRADÁSTECHNIKA. Dr.Varga Péter János
HÍRADÁSTECHNIKA Dr.Varga Péter János 2 A jelátvitel fizikai közegei 3 Vezeték nélküli átvitel Optikai átvitel - Lézer átvitel 4 pont-pont közötti adatátvitel, láthatóság átvitel lézerrel néhány km távolság
RészletesebbenHíradástechikai jelfeldolgozás
Híradástechikai jelfeldolgozás 13. Előadás 015. 04. 4. Jeldigitalizálás és rekonstrukció 015. április 7. Budapest Dr. Gaál József docens BME Hálózati Rendszerek és SzolgáltatásokTanszék gaal@hit.bme.hu
RészletesebbenAudiofrekvenciás jel továbbítása optikai úton
Audiofrekvenciás jel továbbítása optikai úton Mechanikai rezgések. Hanghullámok. Elektromágneses rezgések. Rezgésnek nevezünk minden olyan állapotváltozást, amely időben valamilyen ismétlődést mutat. A
RészletesebbenKiegészítés a Párbeszédes Informatikai Rendszerek tantárgyhoz
Kiegészítés a Párbeszédes Informatikai Rendszerek tantárgyhoz Fazekas István 2011 R1 Tartalomjegyzék 1. Hangtani alapok...5 1.1 Periodikus jelek...5 1.1.1 Időben periodikus jelek...5 1.1.2 Térben periodikus
RészletesebbenMWS-3.5_E1 pont-pont adatátviteli mikrohullámú berendezés
MWS-3.5_E1 pont-pont adatátviteli mikrohullámú berendezés A berendezés felépítése A rádiórelé berendezés osztott kivitelű: egy beltéri KF Modem egységből és egy kültéri RF konténerből áll, melyeket egy
RészletesebbenELEKTROMÁGNESES REZGÉSEK. a 11. B-nek
ELEKTROMÁGNESES REZGÉSEK a 11. B-nek Elektromos Kondenzátor: töltés tárolására szolgáló eszköz (szó szerint összesűrít) Kapacitás (C): hány töltés fér el rajta 1 V-on A homogén elektromos mező energiát
RészletesebbenSzéchenyi István Egyetem Távközlési Tanszék Szám: L103 Mérési útmutató
Szám: L103 Mérési útmutató Labor gyakorlat (NGB_TA009_1) laboratóriumi gyakorlathoz Készítette: Szemenyei Balázs BSc hallgató Konzulens: Vári Péter, Soós Károly Győr, 2011. szeptember 7. A laborgyakorlat
RészletesebbenINFOKOMMUNIKÁCIÓS RENDSZEREK MENEDZSMENTJE
BME Gazdaság- és Társadalomtudományi Kar Műszaki menedzser alapszak (BSc) INFOKOMMUNIKÁCIÓS RENDSZEREK MENEDZSMENTJE Infokommunikációs alapfogalmak Vezetékes beszédkommunikáció Dr. Babarczi Péter - Dr.
RészletesebbenFourier térbeli analízis, inverz probléma. Orvosi képdiagnosztika 5-7. ea ősz
Fourier térbeli analízis, inverz probléma Orvosi képdiagnosztika 5-7. ea. 2017 ősz 5. Előadás témái Fourier transzformációk és kapcsolataik: FS, FT, DTFT, DFT, DFS Mintavételezés, interpoláció Folytonos
RészletesebbenWireless technológiák. 2011. 05. 02 Meretei Balázs
Wireless technológiák 2011. 05. 02 Meretei Balázs Tartalom Alapfogalmak (Rövidítések, Moduláció, Csatorna hozzáférés) Szabványok Csatorna hozzáférés PTP - PTmP Mire figyeljünk Az építés új szabályai SNR,
RészletesebbenAlapvető Radar Mérések LeCroy oszcilloszkópokkal Radar impulzusok demodulálása és mérése
Alapvető Radar Mérések LeCroy oszcilloszkópokkal Radar impulzusok demodulálása és mérése Összefoglalás A radar rendszerekben változatos modulációs módszereket alkalmaznak, melyek közé tartozik az amplitúdó-,
RészletesebbenAnalóg digitális átalakítók ELEKTRONIKA_2
Analóg digitális átalakítók ELEKTRONIKA_2 TEMATIKA Analóg vs. Digital Analóg/Digital átalakítás Mintavételezés Kvantálás Kódolás A/D átalakítók csoportosítása A közvetlen átalakítás A szukcesszív approximációs
RészletesebbenMechatronika alapjai órai jegyzet
- 1969-ben alakult ki a szó - Rendszerek és folyamatok, rendszertechnika - Automatika, szabályozás - számítástechnika Cd olvasó: Dia Mechatronika alapjai órai jegyzet Minden mechatronikai rendszer alapstruktúrája
RészletesebbenAz irányítástechnika alapfogalmai
Az irányítástechnika alapfogalmai 2014. 02. 08. Folyamatirányítás - bevezetés Legyen adott egy tetszőleges technológiai rendszer Mi a cél? üzemeltetés az előírt tevékenység elvégzése (termék előállítása,
RészletesebbenMűszertechnikai és Automatizálási Intézet MÉRÉSTECHNIKA LABORATÓRIUMI MÉRÉSEK ÚTMUTATÓ
Óbudai Egyetem Kandó Kálmán Villamosmérnöki Kar Műszertechnikai és Automatizálási Intézet MÉRÉSTECHNIKA LABORATÓRIUMI MÉRÉSEK ÚTMUTATÓ 20/7. sz. mérés HAMEG HM-5005 típusú spektrumanalizátor vizsgálata
RészletesebbenAz irányítástechnika alapfogalmai. 2008.02.15. Irányítástechnika MI BSc 1
Az irányítástechnika alapfogalmai 2008.02.15. 1 Irányítás fogalma irányítástechnika: önműködő irányítás törvényeivel és gyakorlati megvalósításával foglakozó műszaki tudomány irányítás: olyan művelet,
RészletesebbenJELEK ALAPSÁVI LEÍRÁSA. MODULÁCIÓK. A CSATORNA LEÍRÁSA, 2011. május 19., Budapest
JELEK ALAPSÁVI LEÍRÁSA. MODULÁCIÓK. A CSATORNA LEÍRÁSA, TULAJDONSÁGAI. 2011. május 19., Budapest Alapfogalmak, fizikai réteg mindenki által l ismert fogalmak (hobbiból azért rákérdezhetek k vizsgán): jel,
RészletesebbenA rezgőkörben ilyen elektromágneses tér jön létre. A zárt rezgőkörben (2. ábra) az erőterek szóródása, így kisugárzása kicsiny. 2.
3.11. Rádió adás és rádió vétel 3.11.1. Alapfogalmak Rádióösszeköttetés A rádióösszeköttetés az adó- és a vevőállomás közötti vezeték nélküli jelátvitelt jelent. (Az átvitt jel lehet távírójel, hang, állókép,
RészletesebbenKövetkezõ: Lineáris rendszerek jellemzõi és vizsgálatuk. Jelfeldolgozás. Lineáris rendszerek jellemzõi és vizsgálatuk
1 1 Következõ: Lineáris rendszerek jellemzõi és vizsgálatuk Jelfeldolgozás 1 Lineáris rendszerek jellemzõi és vizsgálatuk 2 Bevezetés 5 Kérdések, feladatok 6 Fourier sorok, Fourier transzformáció 7 Jelek
RészletesebbenÉRZÉKELŐK ÉS BEAVATKOZÓK I. 0. TANTÁRGY ISMERTETŐ
ÉRZÉKELŐK ÉS BEAVATKOZÓK I. 0. TANTÁRGY ISMERTETŐ Dr. Soumelidis Alexandros 2018.09.06. BME KÖZLEKEDÉSMÉRNÖKI ÉS JÁRMŰMÉRNÖKI KAR 32708-2/2017/INTFIN SZÁMÚ EMMI ÁLTAL TÁMOGATOTT TANANYAG A tárgy célja
RészletesebbenCÉLKOORDINÁTOROK alkalmazástechnikája CÉLKOORDINÁTOROK FELÉPÍTÉSI ELVE
Géczi József Dr. Szabó László CÉLKOORDINÁTOROK alkalmazástechnikája A rádiótechnikai célkoordinátorok (RCK) feladata azon szögkoordináták mérése, amelyek a távolságvektor koordinátor hossztengelyéhez viszonyított
RészletesebbenHíradástechnika I. 7.ea
} Híradástechnika I. 7.ea Dr.Varga Péter János Hálózatok 2 Távközlő hálózatok 3 4 Távközlés története Magyarországon 1939-ig Telefonhírmondó, 1938 10%-os telefonellátottság 1945-1990-ig Szolgáltatások
RészletesebbenHíradástechnika I. 4.ea
} Híradástechnika I. 4.ea Dr.Varga Péter János A jelátvitel fizikai közegei 2 A jelátvitel fizikai közegei 3 Vezeték nélküli átvitel 4 Vezeték nélküli adatátvitel IEEE 802.11 5 WLAN frekvenciasávok Rendszerint
RészletesebbenÉRZÉKELŐK ÉS BEAVATKOZÓK I. 3. MÉRÉSFELDOLGOZÁS
ÉRZÉKELŐK ÉS BEAVATKOZÓK I. 3. MÉRÉSFELDOLGOZÁS Dr. Soumelidis Alexandros 2018.10.04. BME KÖZLEKEDÉSMÉRNÖKI ÉS JÁRMŰMÉRNÖKI KAR 32708-2/2017/INTFIN SZÁMÚ EMMI ÁLTAL TÁMOGATOTT TANANYAG Mérés-feldolgozás
RészletesebbenIványi László ARM programozás. Szabó Béla 6. Óra ADC és DAC elmélete és használata
ARM programozás 6. Óra ADC és DAC elmélete és használata Iványi László ivanyi.laszlo@stud.uni-obuda.hu Szabó Béla szabo.bela@stud.uni-obuda.hu Mi az ADC? ADC -> Analog Digital Converter Analóg jelek mintavételezéssel
RészletesebbenAz Ampère-Maxwell-féle gerjesztési törvény
Az Ampère-Maxwell-féle gerjesztési törvény Maxwell elméleti meggondolások alapján feltételezte, hogy a változó elektromos tér örvényes mágneses teret kelt (hasonlóan ahhoz ahogy a változó mágneses tér
RészletesebbenSzignálok, Adatok, Információ. Számítógépes Hálózatok Unicast, Multicast, Broadcast. Hálózatok mérete
Szignálok, Adatok, Információ Számítógépes Hálózatok 2008 3. Alapfogalmak, Fizikai réteg: Digitális kódok, önütemező kódok, alapsáv, szélessáv, moduláció, vezetékes és vezeték nélküli átvitel Információ
Részletesebben
