1 Dr.Varga Péter János HÍRADÁSTECHNIKA 2.ea

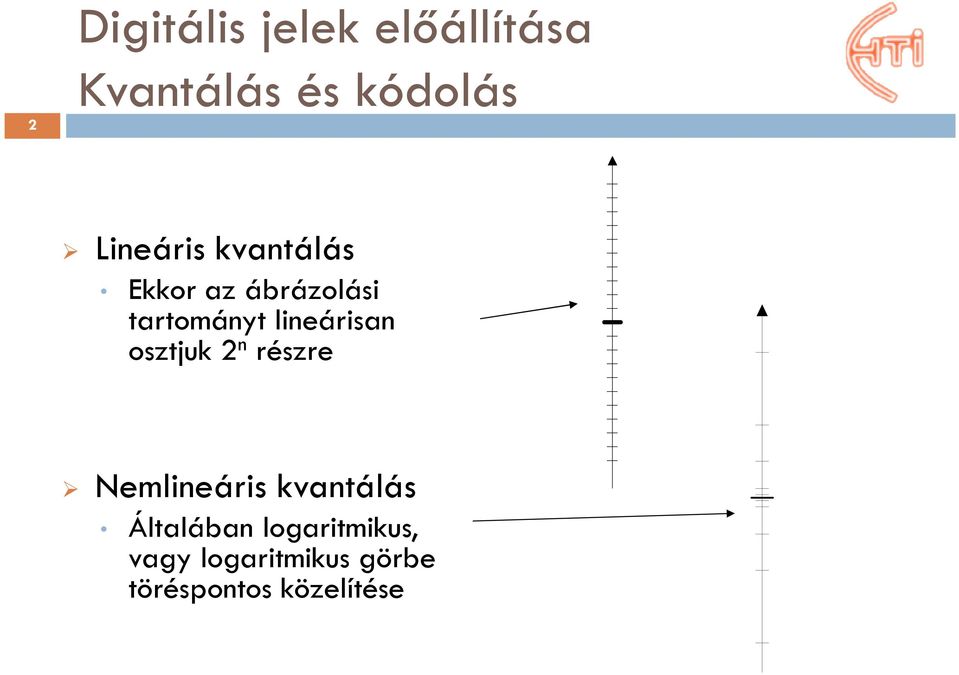

2 2 Digitális jelek előállítása Kvantálás és kódolás Lineáris kvantálás Ekkor az ábrázolási tartományt lineárisan osztjuk 2 n részre Nemlineáris kvantálás Általában logaritmikus, vagy logaritmikus görbe töréspontos közelítése

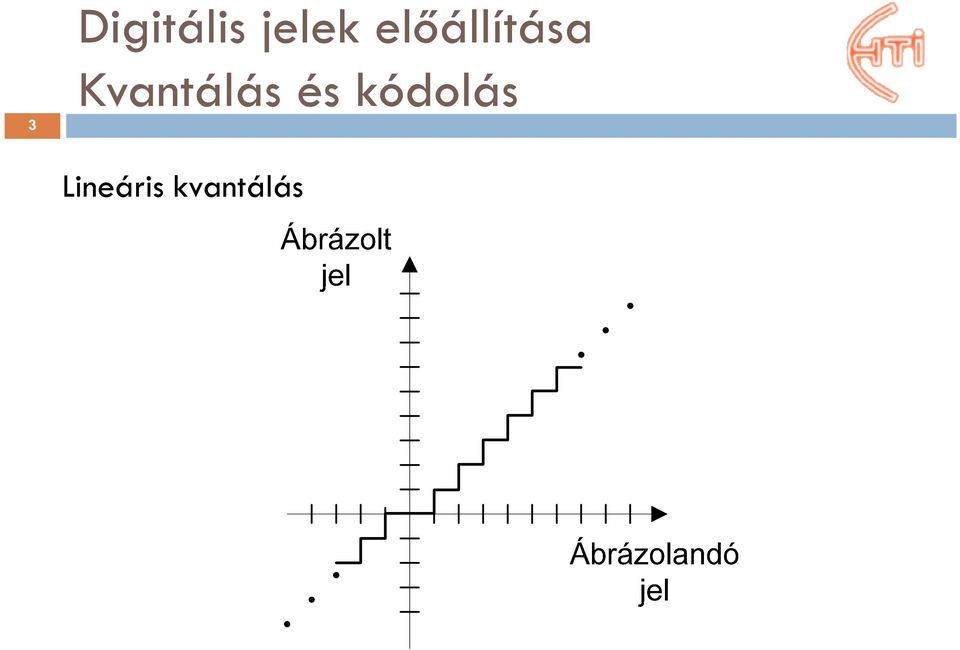

3 3 Digitális jelek előállítása Kvantálás és kódolás Lineáris kvantálás

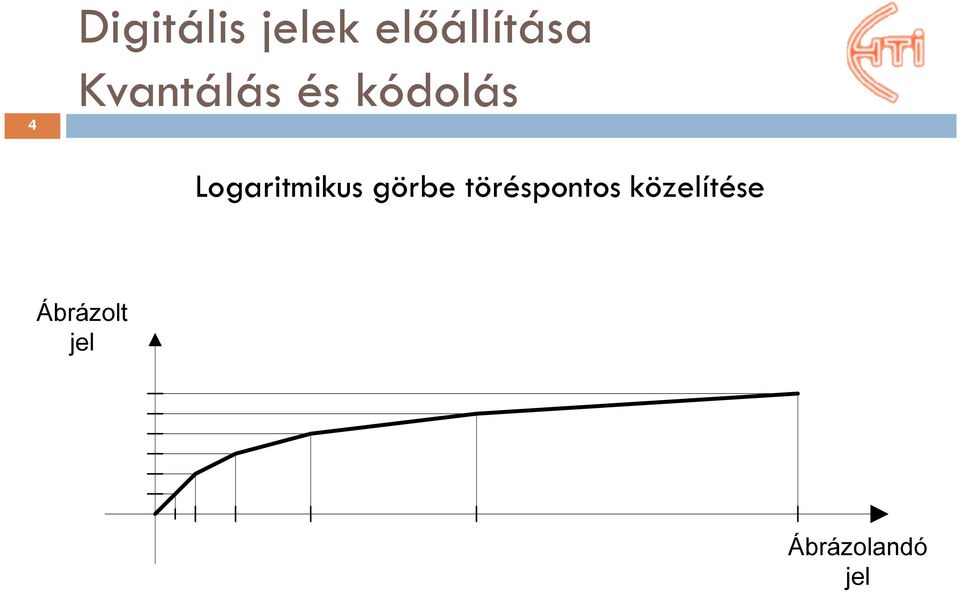

4 4 Digitális jelek előállítása Kvantálás és kódolás Logaritmikus görbe töréspontos közelítése

5 5 Analóg jel visszaállítása a digitális jelből A D/A konverter a mintavételi frekvencia ütemében érkező mintával arányos feszültséget (áramot) állít elő és azt kitartja a következő mintáig.

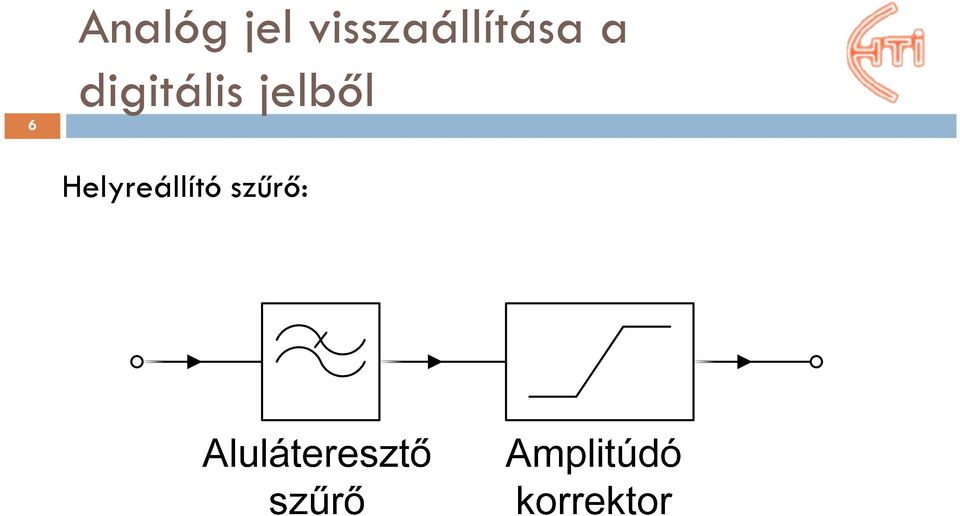

6 6 Analóg jel visszaállítása a digitális jelből Helyreállító szűrő:

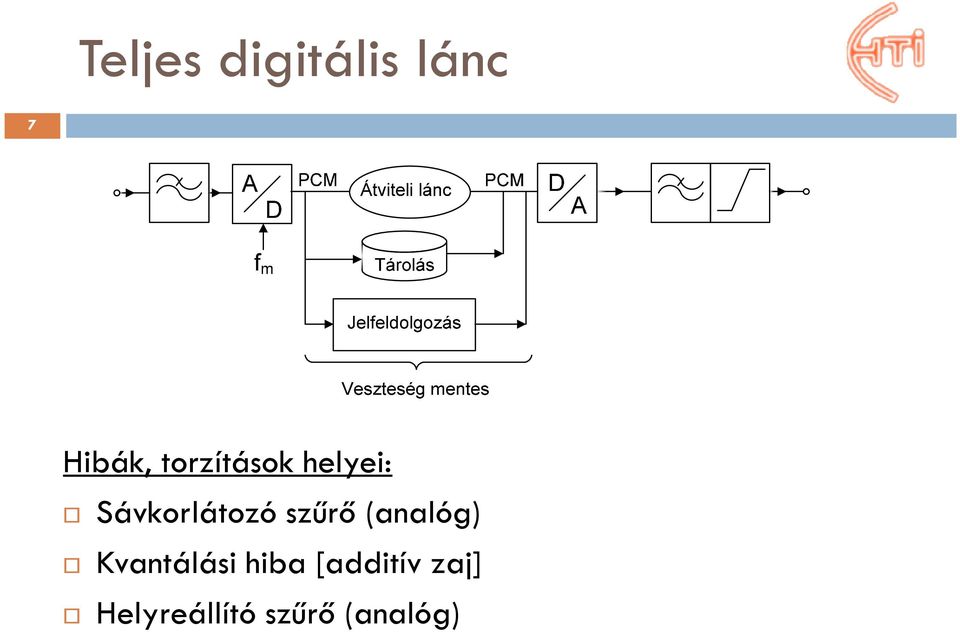

7 Teljes digitális lánc 7 Hibák, torzítások helyei: Sávkorlátozó szűrő (analóg) Kvantálási hiba [additív zaj] Helyreállító szűrő (analóg)

8 8 Digitális lánc és a zaj

9 9

10 10 A jelátvitel fizikai közegei

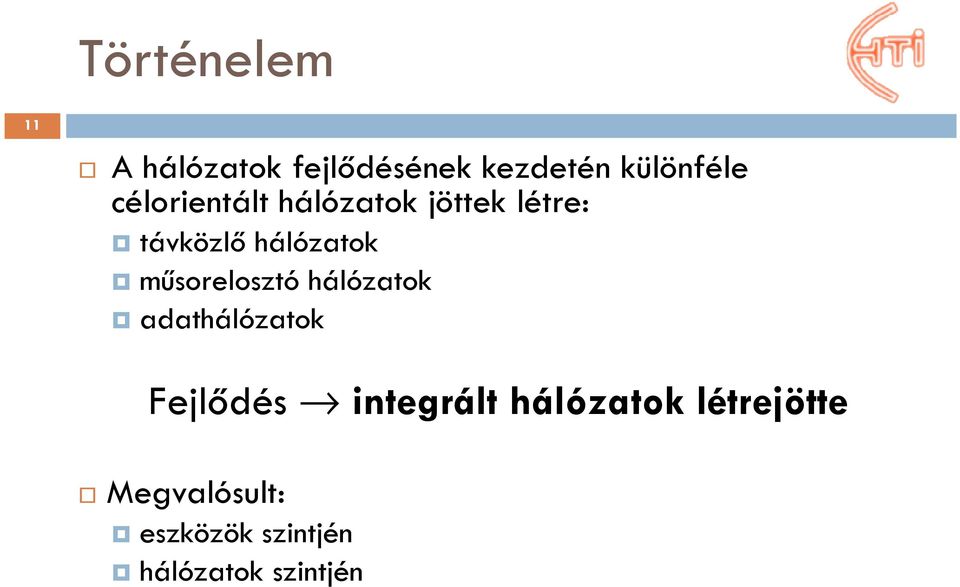

11 Történelem 11 A hálózatok fejlődésének kezdetén különféle célorientált hálózatok jöttek létre: távközlő hálózatok műsorelosztó hálózatok adathálózatok Fejlődés integrált hálózatok létrejötte Megvalósult: eszközök szintjén hálózatok szintjén

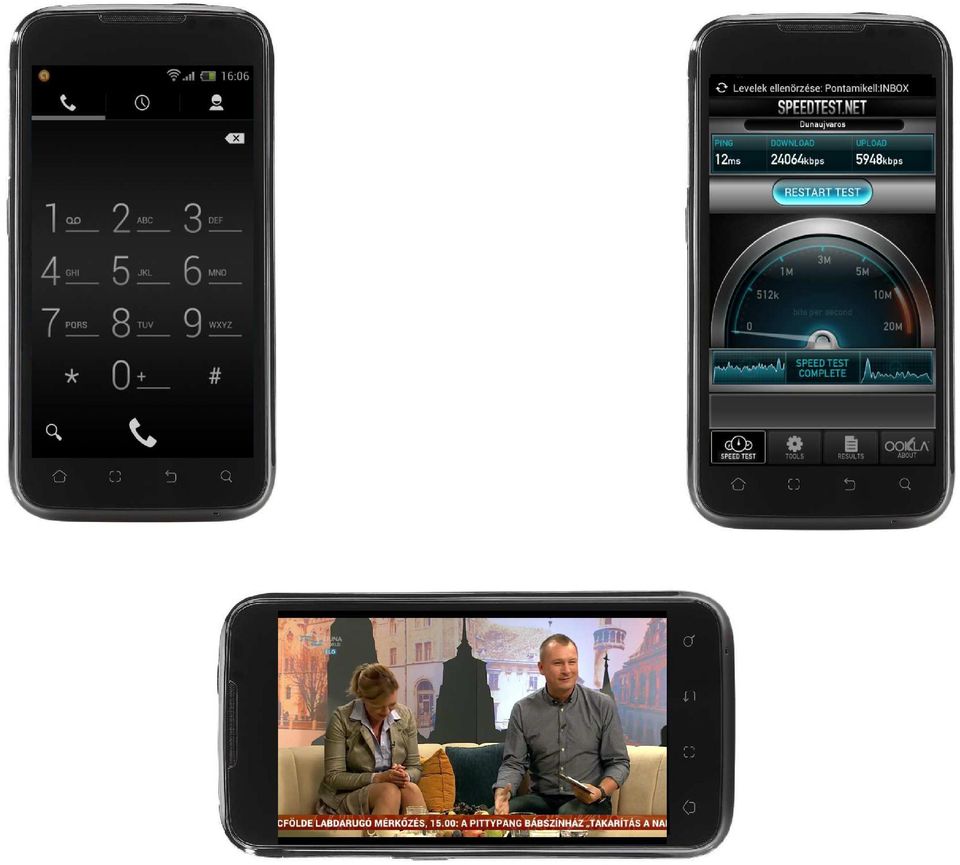

12 12

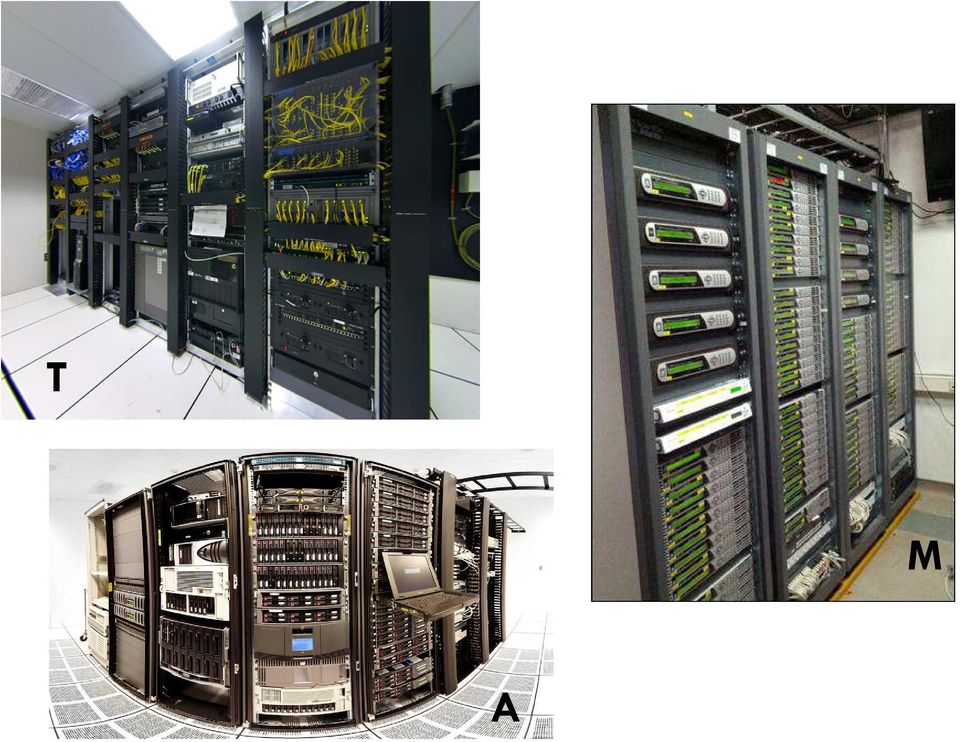

13 13 T M A

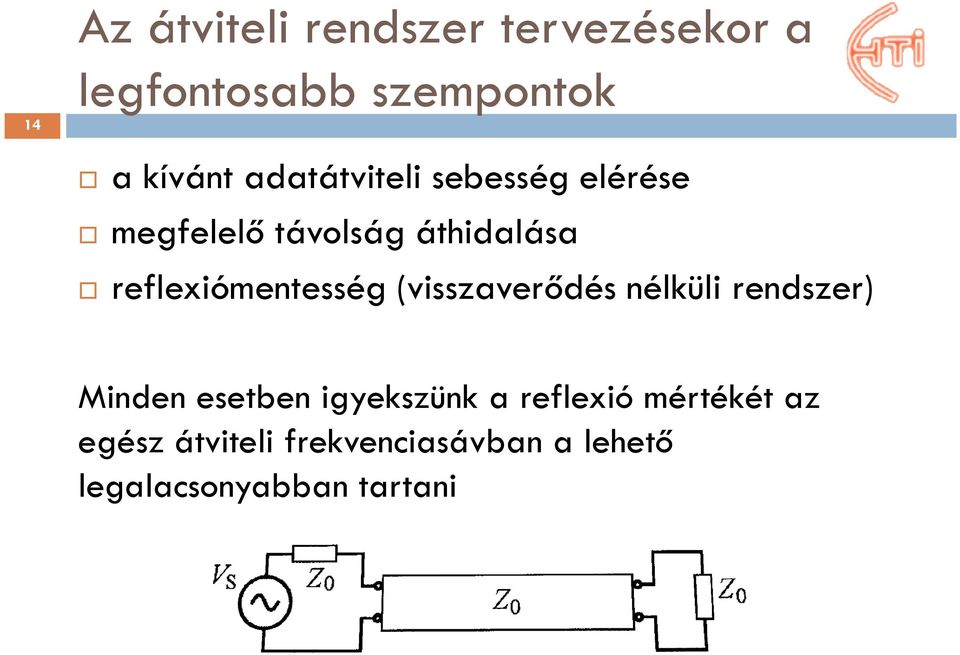

14 Az átviteli rendszer tervezésekor a 14 legfontosabb szempontok a kívánt adatátviteli sebesség elérése megfelelő távolság áthidalása reflexiómentesség (visszaverődés nélküli rendszer) Minden esetben igyekszünk a reflexió mértékét az egész átviteli frekvenciasávban a lehető legalacsonyabban tartani

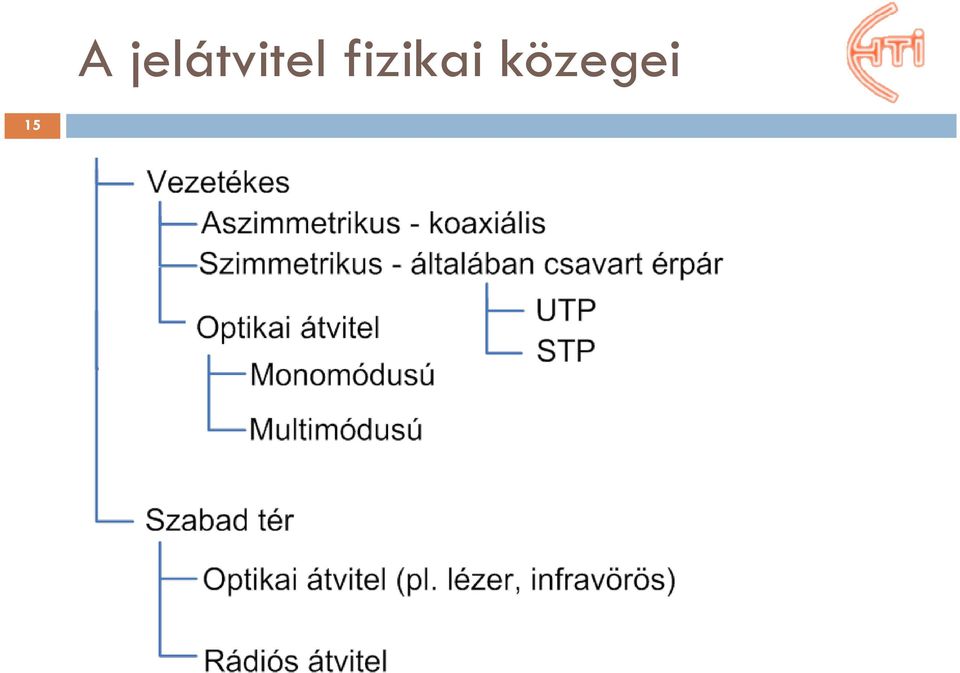

15 15 A jelátvitel fizikai közegei

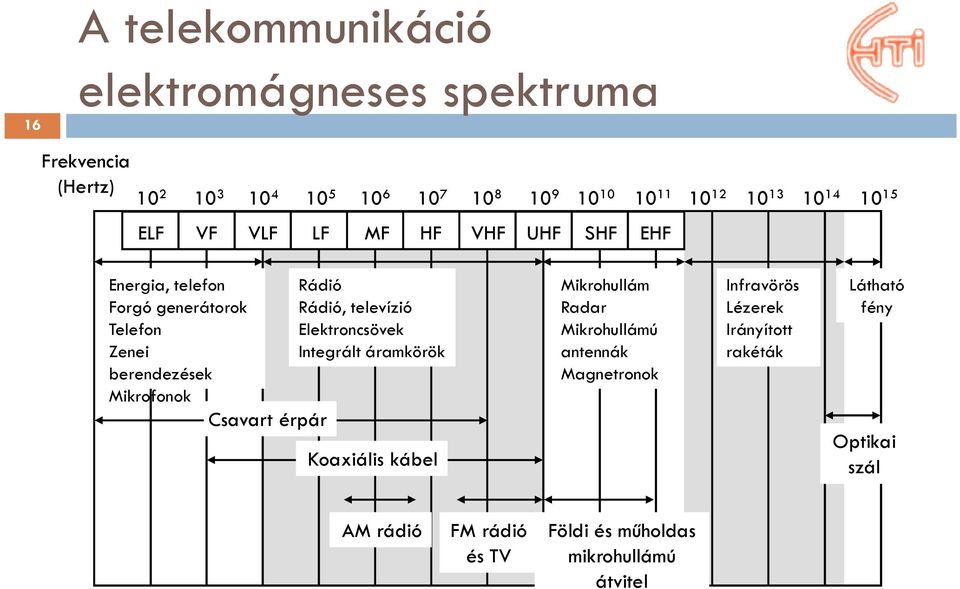

16 16 A telekommunikáció elektromágneses spektruma Frekvencia (Hertz) ELF VF VLF LF MF HF VHF UHF SHF EHF Energia, telefon Rádió Forgó generátorok Rádió, televízió Telefon Elektroncsövek Zenei Integrált áramkörök berendezések Mikrofonok Csavart érpár Koaxiális kábel Mikrohullám Radar Mikrohullámú antennák Magnetronok Infravörös Lézerek Irányított rakéták Látható fény Optikai szál AM rádió FM rádió és TV Földi és műholdas mikrohullámú átvitel

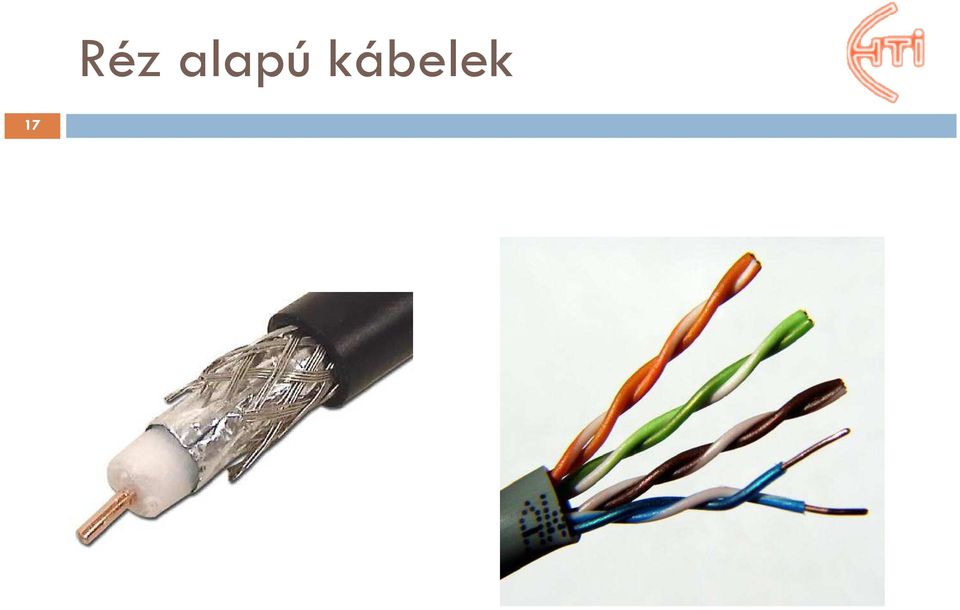

17 17 Réz alapú kábelek

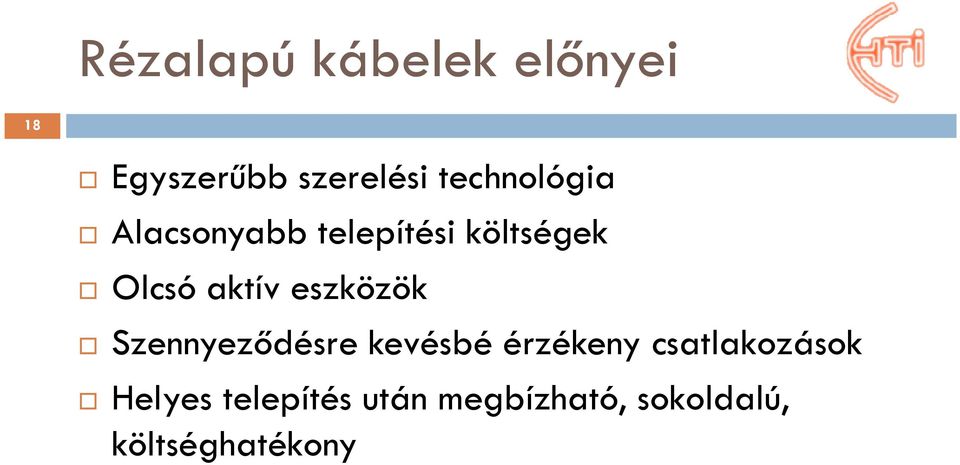

18 Rézalapú kábelek előnyei 18 Egyszerűbb szerelési technológia Alacsonyabb telepítési költségek Olcsó aktív eszközök Szennyeződésre kevésbé érzékeny csatlakozások Helyes telepítés után megbízható, sokoldalú, költséghatékony

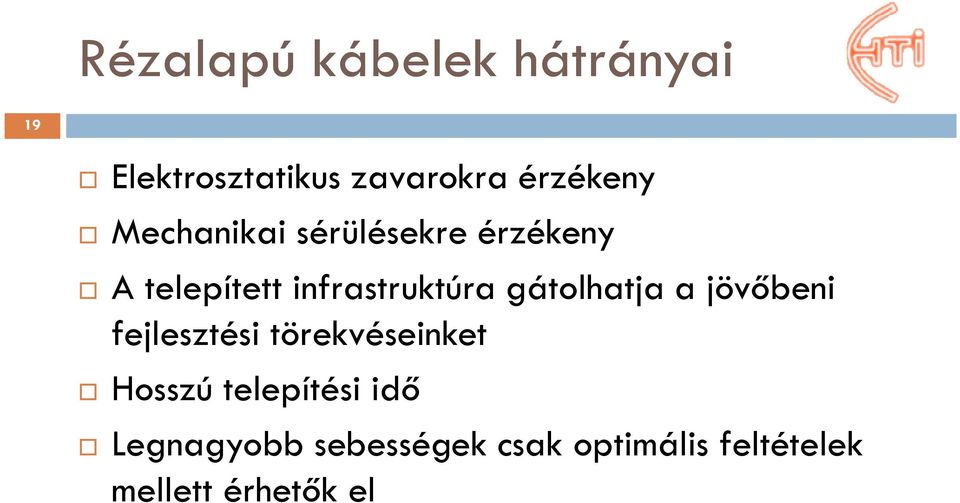

19 Rézalapú kábelek hátrányai 19 Elektrosztatikus zavarokra érzékeny Mechanikai sérülésekre érzékeny A telepített infrastruktúra gátolhatja a jövőbeni fejlesztési törekvéseinket Hosszú telepítési idő Legnagyobb sebességek csak optimális feltételek mellett érhetők el

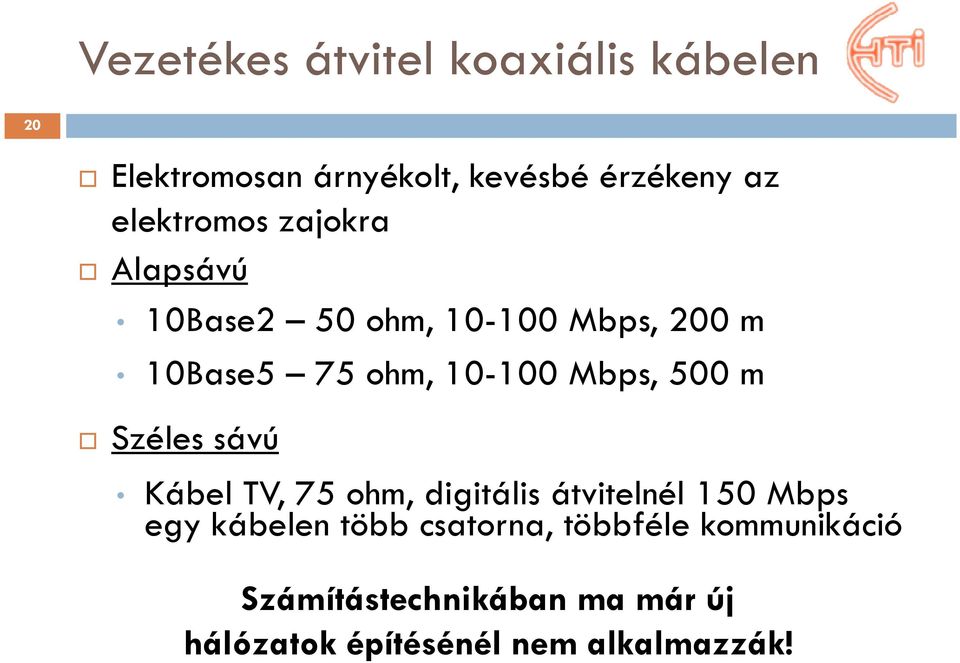

20 Vezetékes átvitel koaxiális kábelen 20 Elektromosan árnyékolt, kevésbé érzékeny az elektromos zajokra Alapsávú 10Base2 50 ohm, Mbps, 200 m 10Base5 75 ohm, Mbps, 500 m Széles sávú Kábel TV, 75 ohm, digitális átvitelnél 150 Mbps egy kábelen több csatorna, többféle kommunikáció Számítástechnikában ma már új hálózatok építésénél nem alkalmazzák!

21 21 Vezetékes átvitel koaxiális kábelen

22 Vezetékes átvitel koaxiális kábelen 22 Homogén hullámimpedancia Egyszerű meghajtó/vevő áramkör Mechanikai sérülésekre érzékeny (pl. megtörés Z 0 megváltozik)

23 Koaxiális kábelek típusai 23 RG 6 szélessávú TV-s átvitel RG 8, RG 11, RG 58 vékony ethernet RG 58/V a központi ér szilárd részből RG 58 A/V a központi ér fonott részből RG 59 szélessávú TV-s átvitel RG 59 szélessávú 75 Ω 50Ω 50Ω 50Ω 75 Ω 50 Ω

24 24 Koaxiális kábelek típusai

25 25 Koaxiális kábel csatlakozók

26 26 Csavart érpáras átviteli közeg (TP Twisted Pair) A zavarvédelmet az érpárok összecsavarása jelenti, valamint a szimmetrikus meghajtás UTP Unshilded Twisted Pair Árnyékolatlan csavart érpár

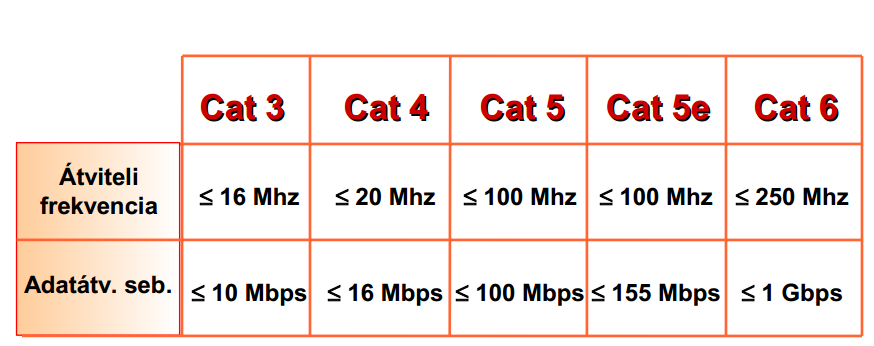

27 27 Csavart érpáras átviteli közeg (TP Twisted Pair) CAT - A rendszer komponensek elektronika jellemzőit meghatározó osztályrendszer. A nagyobb kategória jobb jellemzőket jelent CAT 1 - hang átvitel, telefon CAT 2-4 Mbps CAT 3-10 Mbps (10BaseT Ethernet) CAT 4 20 Mbps CAT Mbps (100BaseT - Fast Ethernet) CAT 5E - 1 Gbps (1000BaseT - Gigabit Ethernet) CAT 6 1 Gbps nagyobb távolságra, kisebb távolságban 10 Gbps CAT 6a - 100m-ig 10 Gbps CAT Gbps, 70 méterig (1200mhz)

28 28

29 29 Csavart érpáras átviteli közeg (STP Shilded Twisted Pair) A zavarvédelmet az árnyékolás és az érpárok összecsavarása jelenti. STP Shilded Twisted Pair (Árnyékolt csavart érpár)

30 30

31 31 Kábel csatlakozások, csatlakozók

32 Kábelek fizikai osztályozása 32 Fali (Solid) kábel Fix telepítésre tervezték Rézvezetők tömörek Merev szerkezetű Sokkal jobb elektronikai paraméterek A teljes csatornában maximum 100m hosszban telepíthető

33 Kábelek fizikai osztályozása 33 Patch (Strainded) kábel Mobil használatra Jobban ellenáll a hajlító igénybevételnek Rézvezetők elemi szálakból sodrottak Gyakori csatlakoztatásra kifejlesztett elemek Puhább, könnyebb Maximum 10m hosszan telepíthető a csatornába

34 34 Üvegszál alapú kábelek

35 Üvegszál alapú kábelek előnyei 35 Magas fokú zavarvédettség Óriási távolságok hidalhatók át Elérhető legmagasabb átviteli sebesség Jövőálló Magas végpont sűrűségben telepíthető Csekély fizikai méret és súly

36 Üvegszál alapú kábelek hátrányai 36 Drága aktív és passzív elemek Drága telepítés A belső vezetőszál érzékeny a fizikai behatásokra A csatlakozás érzékeny a szennyeződésekre

37 Optikai kábel ötlete 37 A folyadéksugár csapdába ejti a fényt! Ez volt az alapötlet, ami az optikai szál technikai alkalmazásához vezetett.

38 38

39 Optikai kábel ötlete 39 Az optikai szál egy olyan hengeres, szigetelt, könnyen hajlítható szál, amely fényt továbbít az üvegmag belsejében, a teljes fényvisszaverődés elve alapján Ahhoz, hogy az optikai jel teljes fényvisszaverődéssel a magban terjedjen tovább, a mag törésmutatójának nagyobbnak kell lennie, mint a héjnak

40 40 Optikai kábel szerkezete

41 Kábel típusok 41 SM (Single Mode) 9 mikron mag Hosszú távolságok áthidalására (max 100 km) MM (Multi Mode) 50 mikron mag Rövidebb távolságok áthidalására (max 550 m)

42 Optikai szál gyártása 42 előforma készítése szál szerkezetének előállítása külső kémiai gőzlecsapatás belső kémiai gőzlecsapatás növesztéses eljárás szálhúzás szál átmérő primer védelem (esetleg festés) kábelgyártás több szál összefogása különböző védelmek kialakítása

43 Előforma készítése 43 Belső kémiai gőzlecsapatás tisztítás hordozócső készítés mag növesztése (lecsapatása) zsugorítás

44 Szálhúzás 44 Preform Grafit kemence Vezérlő egység Primer védelem Hűtőfolyadék Száldetektor Csévélő dob Feszítő dob

45 45

46 Kábelgyártás 46 Dobok a szálakkal SZ sodrat Vazelin Vezérlő egység Pászma növesztése Pászma átmérő detektor

47 47

48 LAN optikai kábelek fajtái Single 2. Zipcord 3. Tight-buffered 4. Unitube glass armoured 5. Unitube standard with spl 6. Multitube glass armoured

49 49 Optikai kábel csatlakozók

50 50 Strukturált kábelezés

51 51 Épületek összekötése

52 52 Függőleges kábelezés

53 53 Vízszintes kábelezés

54 54 Szerelési szabályok

55 55

56 56 Vezeték nélküli átvitel

57 Optikai átvitel - Lézer átvitel 57 pont-pont közötti adatátvitel, láthatóság átvitel lézerrel néhány km távolság sávszélesség akár 2500Mbit/s időjárási viszonyok zavarják (sűrű eső, hó, köd, légköri szennyeződés)

58 Optikai átvitel - Infra átvitel 58 pont-pont közötti adatátvitel, láthatóság infravörös tartomány kis távolság sávszélesség 9,6 kbps - 4 Mbps nincs más eszköztől származó zavarás nincs szükség speciális adatvédelemre

59 Vezeték nélküli hálózatok 59 WLAN chipset gyártások alakulása (millió darab)

60 60 Mobile eszközök napjainkban

61 Mi az a WLAN? 61 A WLAN az angol Wireless Local Area Network szó rövidítése, melynek jelentése vezeték nélküli helyi hálózat, amit leginkább a vezeték nélküli hálózat, WiFi és a WLAN névvel illetnek. A WLAN működése hasonló a LAN hálózatokéhoz, csak a jelek más közegben terjednek. Míg a LAN vezetéket használ (hálózati kábel), addig a WLAN a levegőben továbbítja az információt.

62 A WLAN előnyei 62 Nincs szükség kábelezésre Az internetkapcsolatot meg lehet osztani Mobil eszközök kényelmes használata Egyszerűen telepíthető

63 A WLAN hátrányai 63 A rádiójeleket nem állítja meg a fal Illetéktelenek rácsatlakozhatnak hálózatunkra

64 64 Vezeték nélküli adatátvitel IEEE

65 65

66 WLAN frekvenciasávok 66 Rendszerint állami és nemzetközi szabályozás Mikrohullám ISM Industrial, Scientific and Medical 2.4 GHz (λ 12 cm) engedély általában nem szükséges sok zavaró jel DECT, mikrohullámú sütő, játékok, stb.

67 WLAN frekvenciasávok 67 U-NII Unlicensed National Information Infrastructure 5 GHz (λ 6 cm) kevés zavaró jel

68 68 WLAN frekvenciasávok

69 69 Egy tipikus rádiós hálózat

70 A WLAN hálózatok csoportosítása 70 Működésük szerint Az ad-hoc mód Az infrastruktúra mód

71 A WLAN hálózatok csoportosítása 71 Kiépítés szerint SOHO Enterprise

72 A WLAN hálózatok csoportosítása 72 Eszközök szerint Asztali Hordozható

73 A WLAN hálózatok csoportosítása 73 Antennák szerint Kör sugárzó Szegmens sugárzó Iránysugárzó

74 A WLAN hálózatok csoportosítása 74 Védelem szerint Nyilvános WLAN Jól védett WLAN Prompt WLAN

75 75 Antennák

76 Antennák kicsitől a nagyig 76 WLAN antenna Arecibo Telescope

77 Mi az antenna Az antenna elektromágneses hullámok egy tartományának, a rádióhullámoknak a sugárzására vagy vételére alkalmas elektrotechnikai eszköze. Elvileg bármelyik antenna lehet adó vagy vevő.

78 Adó és vevő Adó: adatot, hangot, képet átalakítja elektromos jellé és ezekkel változtatják az összeköttetést létesítő hullám jellemzőit, amplitúdóját, frekvenciáját, fázisát. Vevő: jeleket leválasztják a rádióhullámról felerősítik és visszaalakítják az eredeti jellé, adattá, hanggá, képpé.

79 79 Pont-pont antennák

80 Elektromágneses hullámok VLF- Very Low Frequency LF Low Frequency MF- Medium Frequency HF High Frequency VHF Very High Frequency UHF Ultra High Frequency SHF Super High Frequency EHF Extra High Frequency c = 3*10 8 m/s

81

82 82

83 Az elektromágneses hullámok terjedése Az elektromágneses hullámok terjedésében jelentős szerepe van a föld légkörének, az atmoszférának. Az atmoszféra mintegy km magasságig terjed, nitrogénből, oxigénből, szén-dioxidból és vízgőzből áll. Három fő részére szokás osztani: troposzféra, sztratoszféra, ionoszféra.

84 Rádióhullám terjedés a mikrohullámú sugarak levegőben közel egyenesen haladnak a pontszerű sugárzó jele fokozatosan gyengül az adótól távolodva, a távolsággal négyzetes arányban iránya megváltozik különböző tereptárgyak miatt visszaverődés (reflexió): λ-nál jóval nagyobb felület visszaverheti a hullámot elhajlás (diffrakció): λ-hoz hasonló nagyságú élek mögé bekanyarodik a hullám törés (refrakció): közeghatárokon a terjedés iránya megváltozik, ha a két közegben más a terjedési sebesség

85 Rádióhullám terjedés elnyelődés (abszorpció) néhány km adó-vevő távolság felett a Föld görbülete is jelentős (9,7 km felett) D 0 optikai látóhatár r 0 földsugár D0 = 2r0 h

86 Fresnel zóna ellipszoid, fókuszai az antennák Fresnel zóna rmax = 0.5 * ( λ * D) 0.6 * rmax maximális sugarú üres ellipszoid szükséges a jó mikrohullámú átvitelhez AC

87 Antenna jellemzők izotropikus antenna: hipotetikus ideális gömbsugárzó karakterisztika: sugárzás, érzékenység irányonként más irányított vagy omni nyereség: adott irányba sugárzott teljesítmény (vagy vételi érzékenység) aránya az izotropikus antennához képest dbi: nyereség db-ben az izotropikus antennához képest dbd: nyereség db-ben a dipólus antennához képest (0 dbd = 2.14 dbi)

88 Antenna jellemzők polarizáció: az elektromos tér rezgésének módja lineáris függőleges vagy vízszintes síkban elliptikus, cirkuláris az adó és a vevő polarizációjának egyeznie kell

89 Antenna jellemzők

90 Antenna karakterisztika a valós antennák sugárzása/érzékenysége irányonként változik, ezt írja le az antenna karakterisztika oldalnézet / függőleges minta felülnézet / vízszintes minta

91 Antenna típusok Omni Dipólus co-linear

92 Antenna típusok Irányított Panel, patch Helix Yagi Parabola

93 Antenna típusok Panel, patch Helix

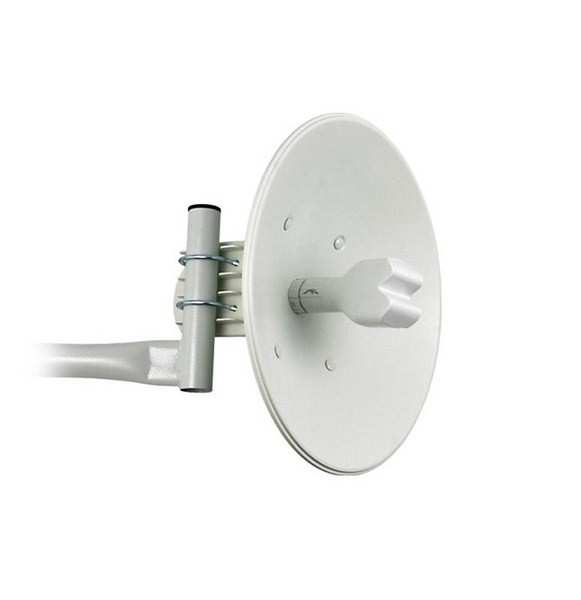

94 Antenna típusok Yagi Parabola

95 95 Mobil telefon antennák

96 WLAN hőtérkép

97 WLAN hőtérkép

98 DIY antennák

99 Reflektor

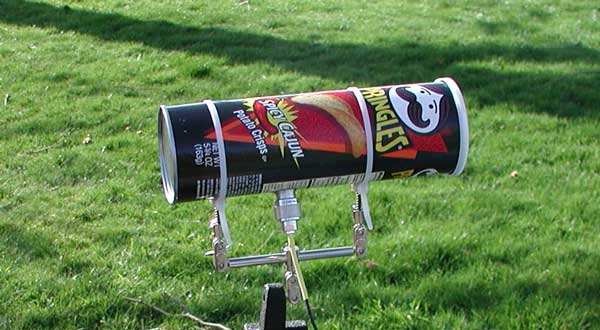

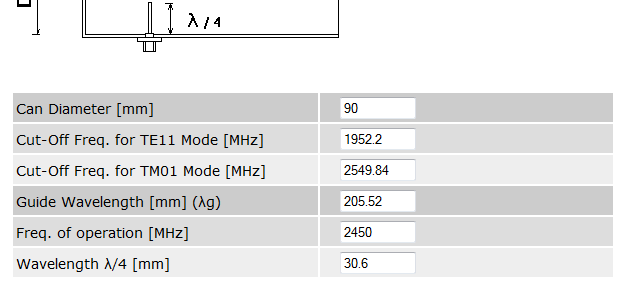

100 Cantenna

101 Rekordok 124 mile 201 km

102 Hazai mérések kilométeres távot 54 Mbps

103 Forrás 103 Lukács-Mágel-Wührl: Híradástechnika I. (prezentáció) Lukács-Wührl: Híradástechnika I. (könyv) Pletl Szilveszter-Magyar Attila: Jelek és rendszerek példatár Távközlő hálózatok és informatikai szolgáltatások online könyv ANTAL Margit: Jelfeldolgozas - 5. előadás (2007) Jákó András: Wireless LAN, BME EISzK Rick Graziani: Antennas, Cabrillo College Mohó László: Rádióhullámok és antennák Dér Balázs: Passzív hálózati elemek telepítése
