1 Az M6 Tolna Autópálya-üzemeltetı Zrt. VHF sávos bázisállomásainak megvalósítása

2 Tartalom 1. Rövid áttekintés 2. oldal 2. Antennarendszerek - 1. állomás 4. oldal - 2. állomás 9. oldal - 3. állomás 15.oldal 3. Nagyfrekvenciás és egyéb eszközök 17. oldal 1. Rövid áttekintés Az M6 Tolna Üzemeltetı Zrt évben megvalósított URH rádióhálózata a Motorola digitális MotoTrbo termékcsoportjának termékeire épül. A korábbi analóg rendszer UHF (460 MHz) frekvenciasávjáról áttérés történt a VHF (150 MHz) sávra a jobb lefedettség elérése érdekében. A szükségszerő antennacserén túlmenıen koncepciós változások is történtek az antennarendszerekkel kapcsolatban, mely szerint a túlméretes Yagi rendszerő antennák alkalmazása helyett körsugárzó antennákból kialakított iránysugárzók lettek felszerelve. Az összekapcsolt körsugárzókból kialakított sugárzórendszerek alkalmazásának elınyei: - Jellemzı egyedi antennanyereség a VHF sávban, a collinearis kategóriában 3 dbd. 2 db antenna megfelelı összekapcsolásával az eredı nyereség közel 6 db, mivel mindkét antenna aktív térben van, mindkettı generátor, fázishelyes összegzéssel a teljesítmények összeadódnak. (A körsugárzó-jelleg csak egymás fölé szereléssel marad meg.) - Míg a Yagi antennáknál a sugárzási súlypont a rögzítés magasságában van, a rúdantennáknál a felfogatástól akár 2 méterrel magasabbra is kerülhet. - A két antenna egy síkba helyezésével, megfelelı pozícionálásával, valamint kábelhosszakkal beállított fázishelyes összegzéssel a kívánt (nyolcas, kardioid, vese, stb.) iránykarakterisztika beállítható. - Az antennarendszer súly- és szélterhelése csekély. - Az antennacsoport vizuális hatása nem figyelemfelkeltı. 2

3 2. Antennarendszerek: 1. állomás, Dunaszentgyörgy, Autópálya Mérnökség 20 G 0 +3 db É K18,782 A B É Az A és a B antenna kábeleinek hossza azonos 200 G 0 +3 db 3

4 Antenna: 2 db Sirio SPO antenna Vízszintes távolság a két antenna szimmetriatengelyei között: 987 mm Sugárzási karakterisztika: Telepítési irányba (20 ) forgatott karakterisztika 4

5 5

6 6

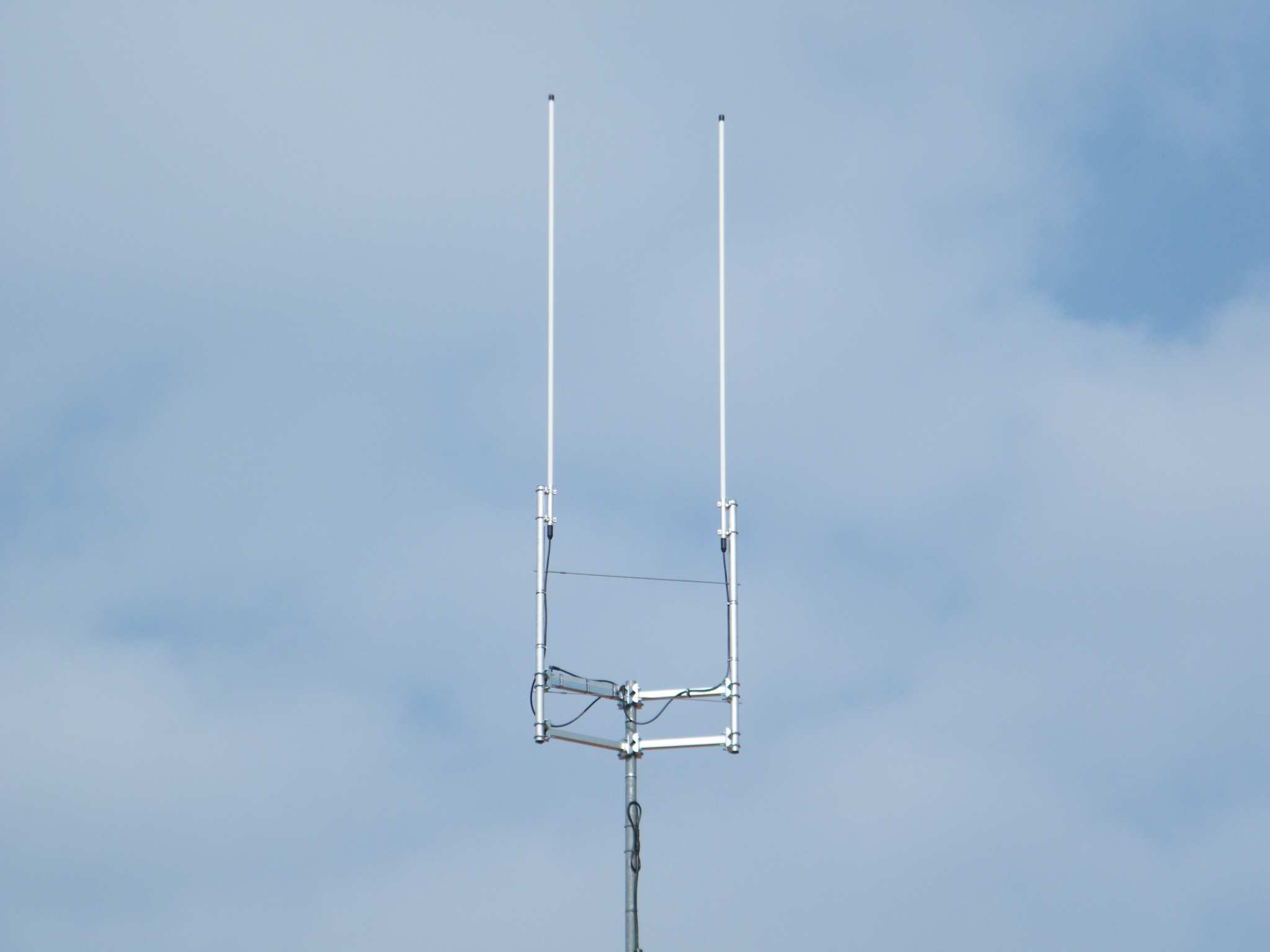

7 Sirio SPO antenna M6*1100 mm DIN975 távolságreferencia 38*3*1500 mm alumínium árboc Antenna közösítı, ¼ lambda splitter 40*40*500 mm acél árboctartó 7

8 Antennarendszerek: 2. állomás, M6 100 km 2,0 G 0 +3 db É K18,868 14,5 csökkentett sugárzás É46,703 A 14,5 késés: B 199 mm minimális sugárzás Az A antenna kábele (RG213) 199*0,66= 131 mm-el hosszabb a B kábelnél 211,0 G 0 +3 db 8

9 Az antennák közti távolság 795 mm, késleltetés az antennák között: 36. Az antennacsoport normalizált nyeresége 2,27 db. A telepítési irányba (2 ) forgatott karakterisztika 9

10 10

11 11

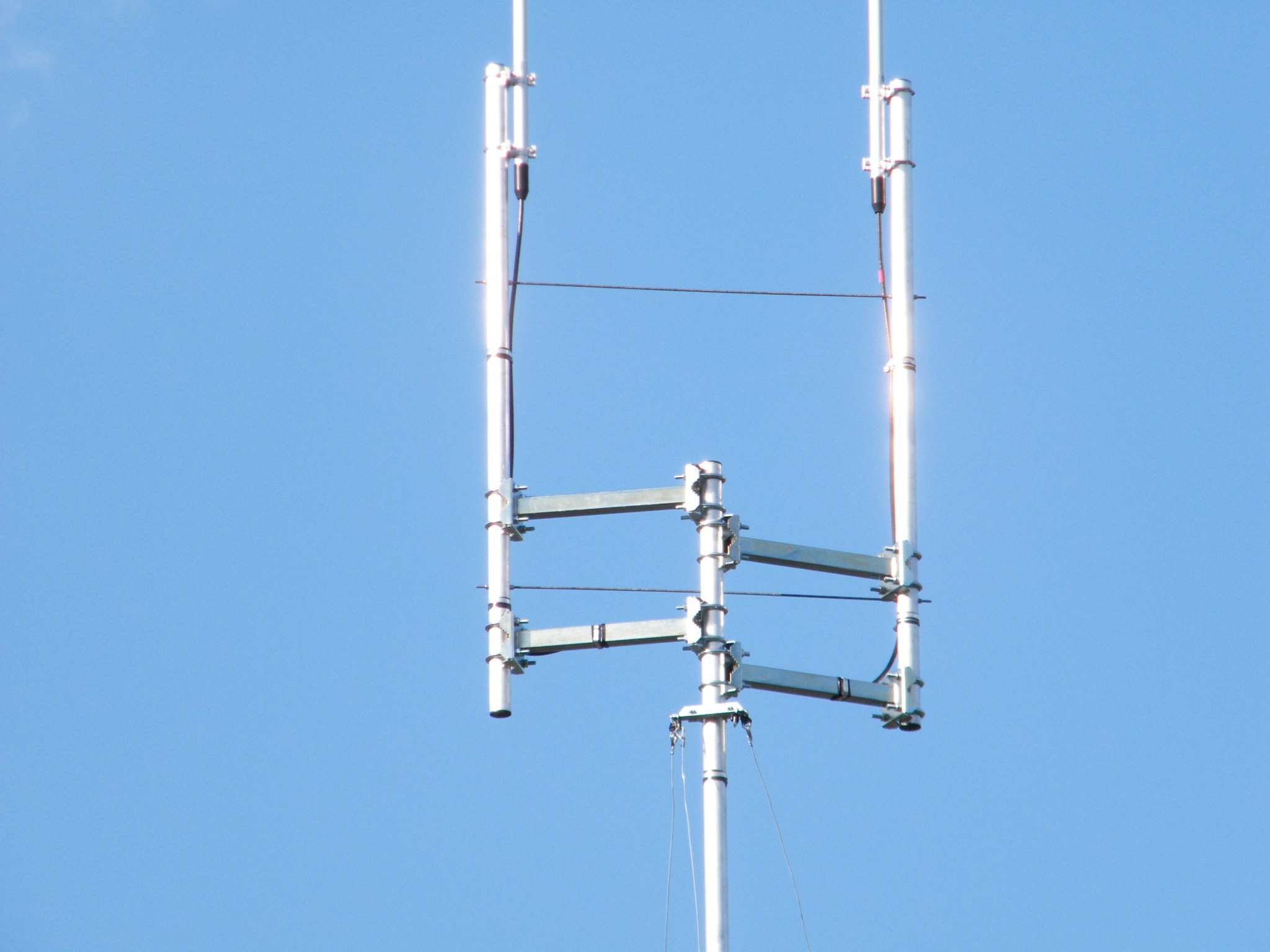

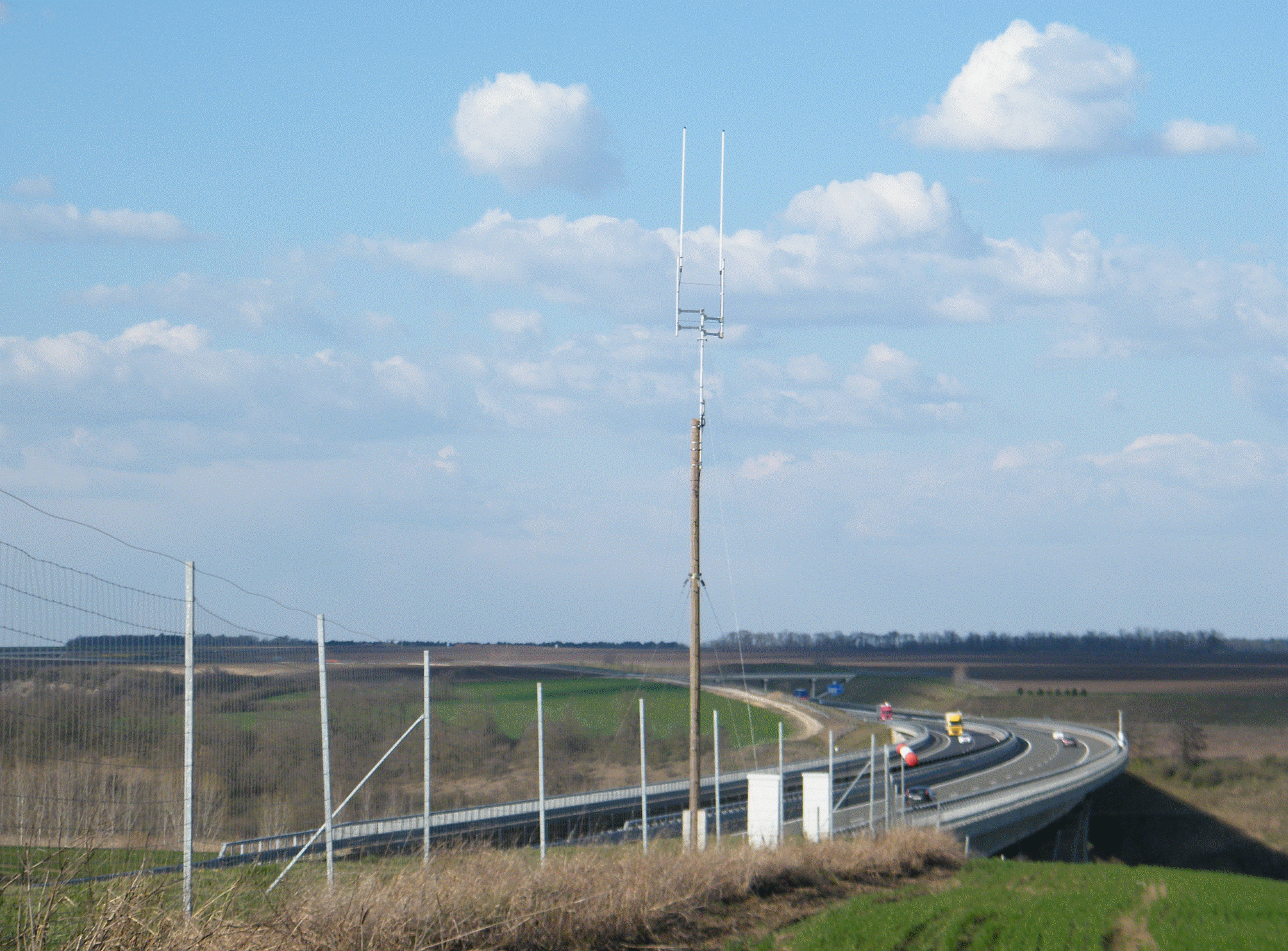

12 ~12 m 8m Sirio SPO antenna M6*1100 mm DIN975 távolságreferencia 40*3*3000 mm alumínium árboc 38*3*1500 mm alumínium árboc 40*40*400 mm acél árboctartó 12

40*3*3000 mm alumínium árboc Antenna közösítı, ¼ lambda splitter - Bilincskötés 2 db - Szalagkötés 4 db - Átfúrt elfordulás-gátlás 1 db - Földelés bekötés 1 db A jelentıs magasságnövekedés miatt kb.

13 40*3*3000 mm alumínium árboc Antenna közösítı, ¼ lambda splitter - Bilincskötés 2 db - Szalagkötés 4 db - Átfúrt elfordulás-gátlás 1 db - Földelés bekötés 1 db A jelentıs magasságnövekedés miatt kb. 10 méteres magasságban újabb kikötési szint került kialakításra. Feszített horganyzott huzalos kikötések az eredeti lehorgonyzási pontokhoz. A két állomáson beépített antennaközösítı: Negyedhullámú illesztett elosztó, 152 MHz-re méretezve. 13

Yagi típusú antenna biztosítja az összeköttetést.

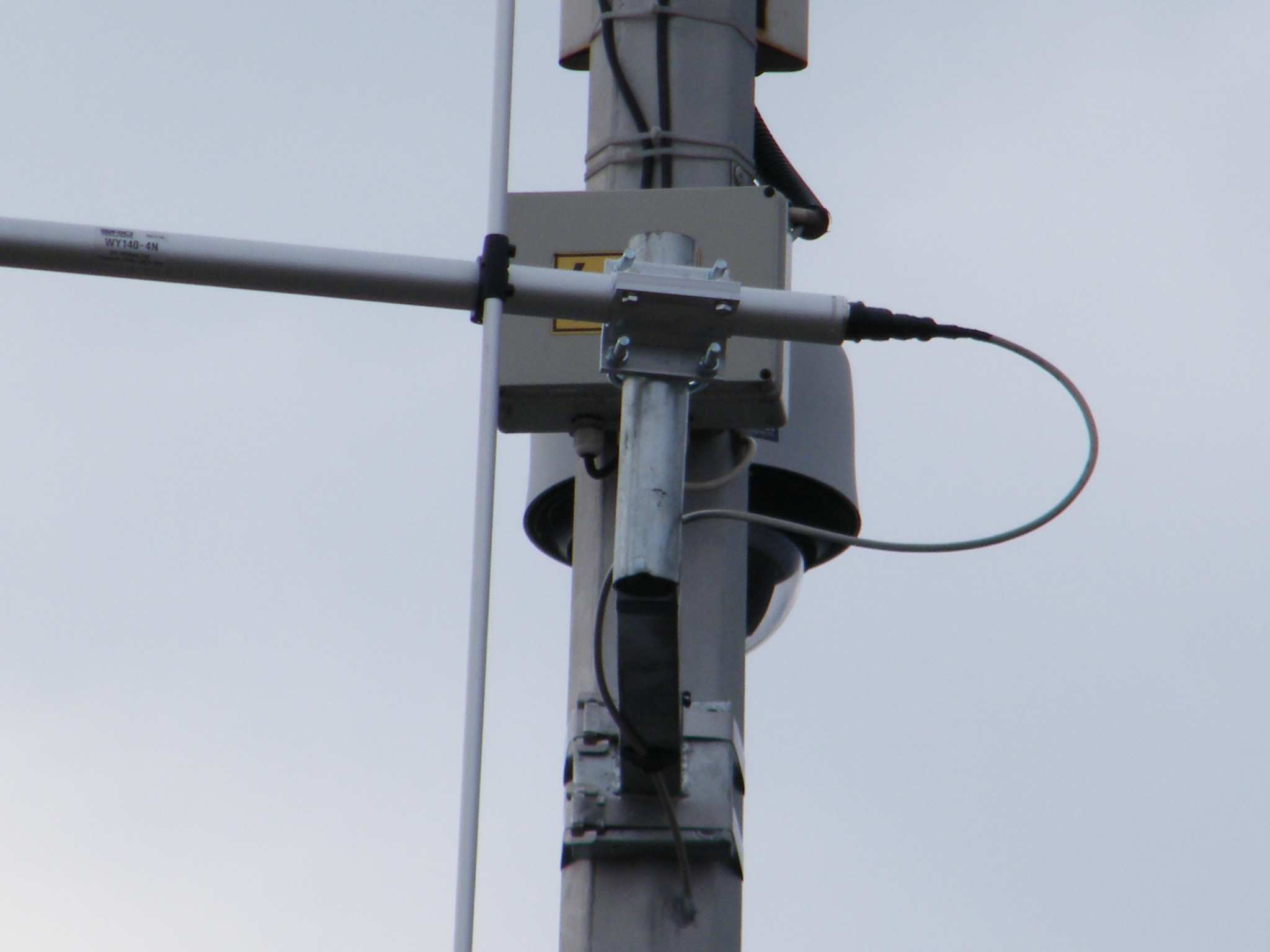

14 Antennarendszerek: 3. állomás, M6 77 km A 3. állomás esetében az egyirányú ellátási területen 1 db Yagi típusú antenna biztosítja az összeköttetést. Az alacsony telepítési magasság is megteremti a szükséges lefedettséget. 14

15 15

16 3. Nagyfrekvenciás és egyéb eszközök 1. Az átjátszóállomások klasszikus összeállítása: Antennakábel TX villámvédı RF Duplex szőrı M átjátszó akkumulátor RX 230V hálózat Ethernet UPS Szünetmentes 230V 230 V AC/DC tápegység Switch AC/DC tápegység Ethernet Médiakonverter Optikai hálózat Az ábra a berendezések logikai kapcsolatát mutatja, amely egyes esetekben kismértékben eltérı lehet, pl. a Mérnökségen nincs önálló szünetmentes tápegység, valamint rádióakkumulátor, hanem az egész egység a telephelyi szünetmentesített 230V hálózatról mőködik. 2. A diszpécserállomás Az asztalra telepített, saját antennával, asztali mikrofonnal felszerelt készülék áramellátása azonos a helyi átjátszóéval. 3. Hangrögzítı berendezés Saját antennával, AC/DC táppal ellátott adóvevı, csak vevı üzemmóddal, hozzákapcsolt DSR berendezéssel. 16

17 17
