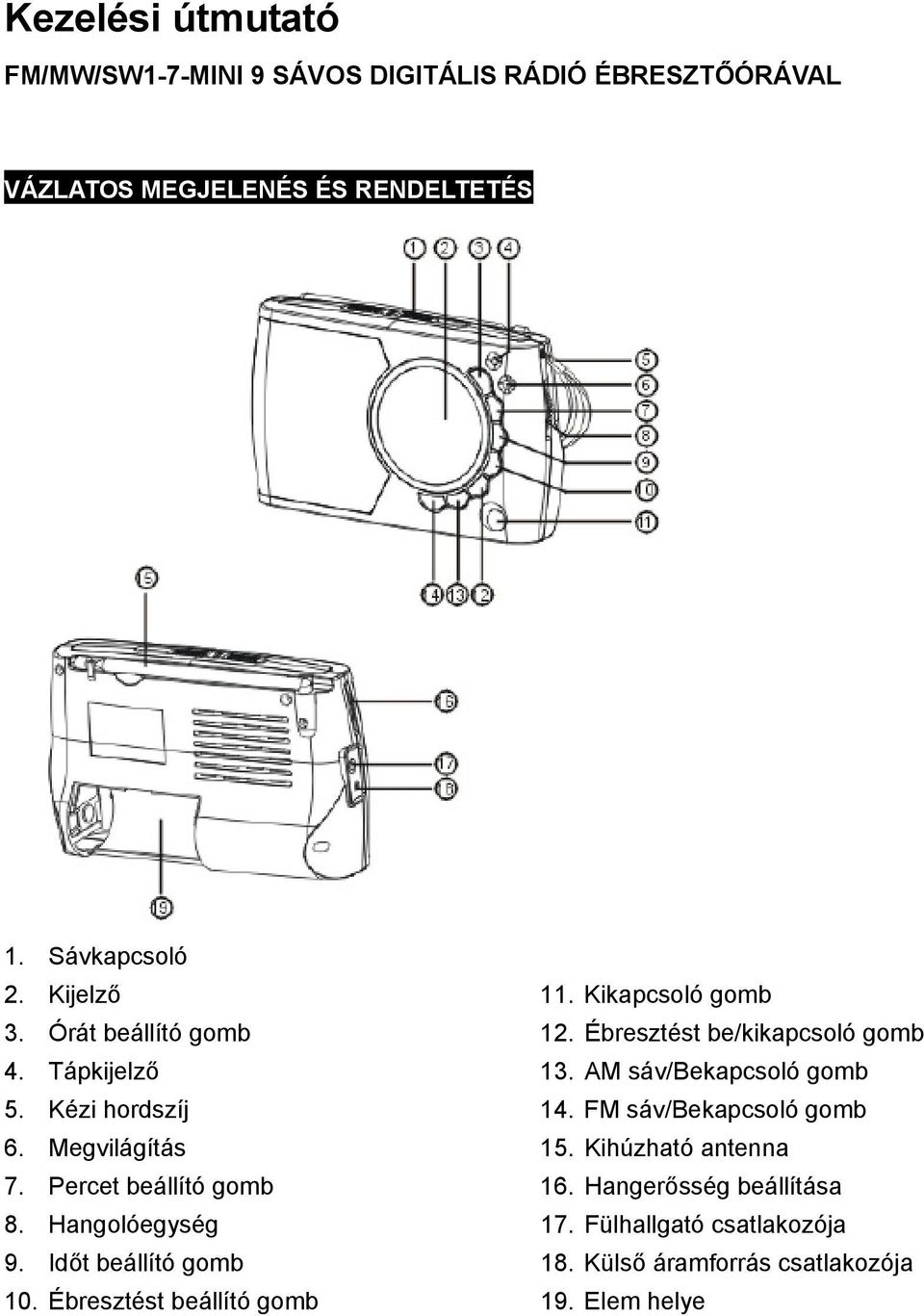

1 Kezelési útmutató FM/MW/SW1-7-MINI 9 SÁVOS DIGITÁLIS RÁDIÓ ÉBRESZTŐÓRÁVAL VÁZLATOS MEGJELENÉS ÉS RENDELTETÉS 1. Sávkapcsoló 2. Kijelző 3. Órát beállító gomb 4. Tápkijelző 5. Kézi hordszíj 6. Megvilágítás 7. Percet beállító gomb 8. Hangolóegység 9. Időt beállító gomb 10. Ébresztést beállító gomb 11. Kikapcsoló gomb 12. Ébresztést be/kikapcsoló gomb 13. AM sáv/bekapcsoló gomb 14. FM sáv/bekapcsoló gomb 15. Kihúzható antenna 16. Hangerősség beállítása 17. Fülhallgató csatlakozója 18. Külső áramforrás csatlakozója 19. Elem helye

Időt beállító gomb 10. Ébresztést beállító gomb 11. Kikapcsoló gomb 12. Ébresztést be/kikapcsoló gomb 13. AM sáv/bekapcsoló gomb 14.

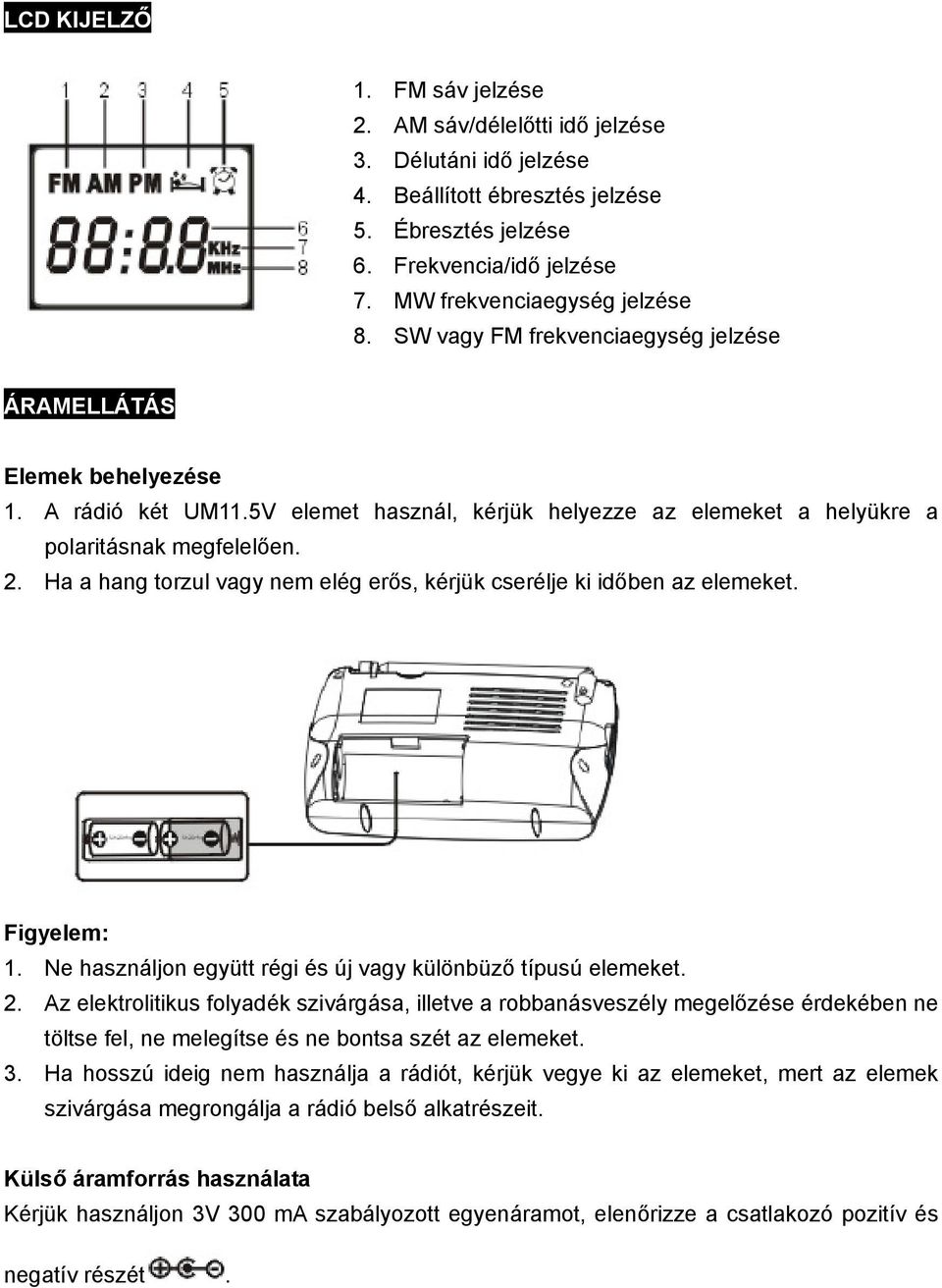

2 LCD KIJELZŐ 1. FM sáv jelzése 2. AM sáv/délelőtti idő jelzése 3. Délutáni idő jelzése 4. Beállított ébresztés jelzése 5. Ébresztés jelzése 6. Frekvencia/idő jelzése 7. MW frekvenciaegység jelzése 8. SW vagy FM frekvenciaegység jelzése ÁRAMELLÁTÁS Elemek behelyezése 1. A rádió két UM11.5V elemet használ, kérjük helyezze az elemeket a helyükre a polaritásnak megfelelően. 2. Ha a hang torzul vagy nem elég erős, kérjük cserélje ki időben az elemeket. Figyelem: 1. Ne használjon együtt régi és új vagy különbüző típusú elemeket. 2. Az elektrolitikus folyadék szivárgása, illetve a robbanásveszély megelőzése érdekében ne töltse fel, ne melegítse és ne bontsa szét az elemeket. 3. Ha hosszú ideig nem használja a rádiót, kérjük vegye ki az elemeket, mert az elemek szivárgása megrongálja a rádió belső alkatrészeit. Külső áramforrás használata Kérjük használjon 3V 300 ma szabályozott egyenáramot, elenőrizze a csatlakozó pozitív és negatív részét.

Ha a hang torzul vagy nem elég erős, kérjük cserélje ki időben az elemeket. Figyelem: 1. Ne használjon együtt régi és új vagy különbüző típusú elemeket. 2.

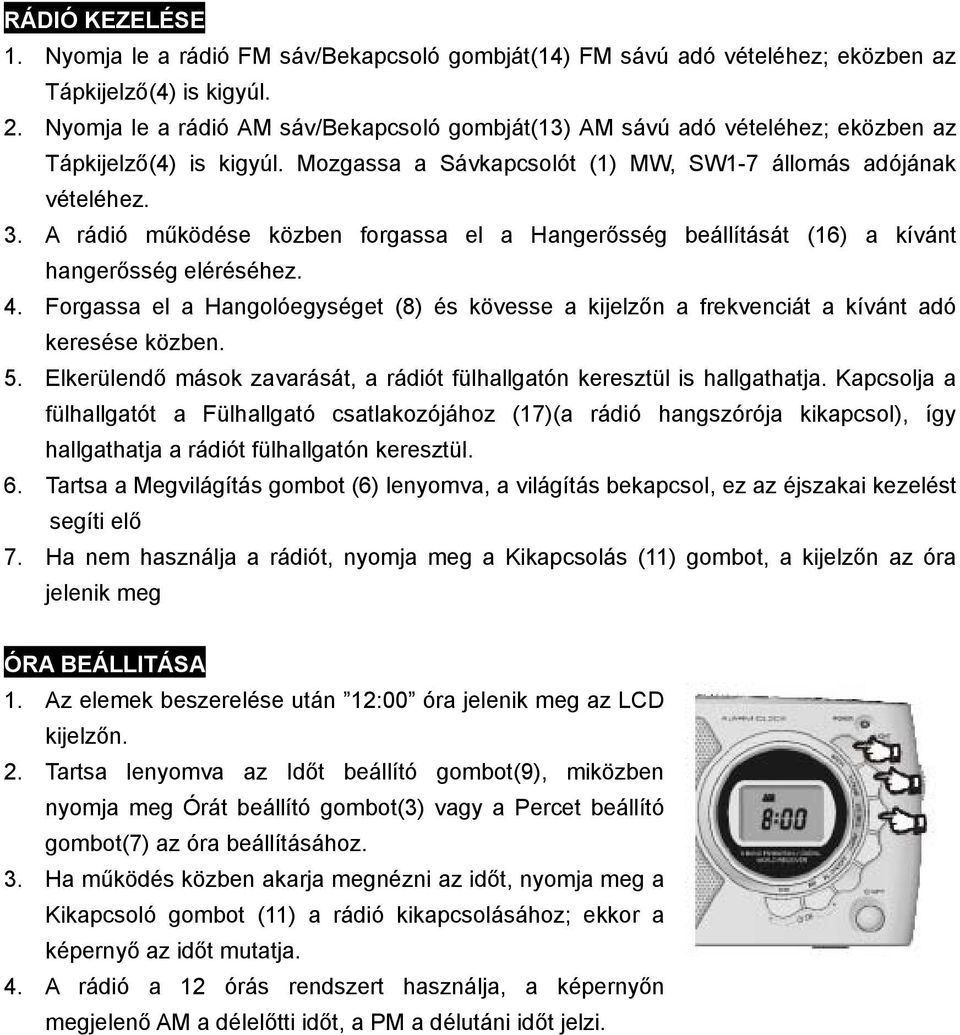

3 RÁDIÓ KEZELÉSE 1. Nyomja le a rádió FM sáv/bekapcsoló gombját(14) FM sávú adó vételéhez; eközben az Tápkijelző(4) is kigyúl. 2. Nyomja le a rádió AM sáv/bekapcsoló gombját(13) AM sávú adó vételéhez; eközben az Tápkijelző(4) is kigyúl. Mozgassa a Sávkapcsolót (1) MW, SW1-7 állomás adójának vételéhez. 3. A rádió működése közben forgassa el a Hangerősség beállítását (16) a kívánt hangerősség eléréséhez. 4. Forgassa el a Hangolóegységet (8) és kövesse a kijelzőn a frekvenciát a kívánt adó keresése közben. 5. Elkerülendő mások zavarását, a rádiót fülhallgatón keresztül is hallgathatja. Kapcsolja a fülhallgatót a Fülhallgató csatlakozójához (17)(a rádió hangszórója kikapcsol), így hallgathatja a rádiót fülhallgatón keresztül. 6. Tartsa a Megvilágítás gombot (6) lenyomva, a világítás bekapcsol, ez az éjszakai kezelést segíti elő 7. Ha nem használja a rádiót, nyomja meg a Kikapcsolás (11) gombot, a kijelzőn az óra jelenik meg ÓRA BEÁLLITÁSA 1. Az elemek beszerelése után 12:00 óra jelenik meg az LCD kijelzőn. 2. Tartsa lenyomva az Időt beállító gombot(9), miközben nyomja meg Órát beállító gombot(3) vagy a Percet beállító gombot(7) az óra beállításához. 3. Ha működés közben akarja megnézni az időt, nyomja meg a Kikapcsoló gombot (11) a rádió kikapcsolásához; ekkor a képernyő az időt mutatja. 4. A rádió a 12 órás rendszert használja, a képernyőn megjelenő AM a délelőtti időt, a PM a délutáni időt jelzi.

A rádió működése közben forgassa el a Hangerősség beállítását (16) a kívánt hangerősség eléréséhez. 4.

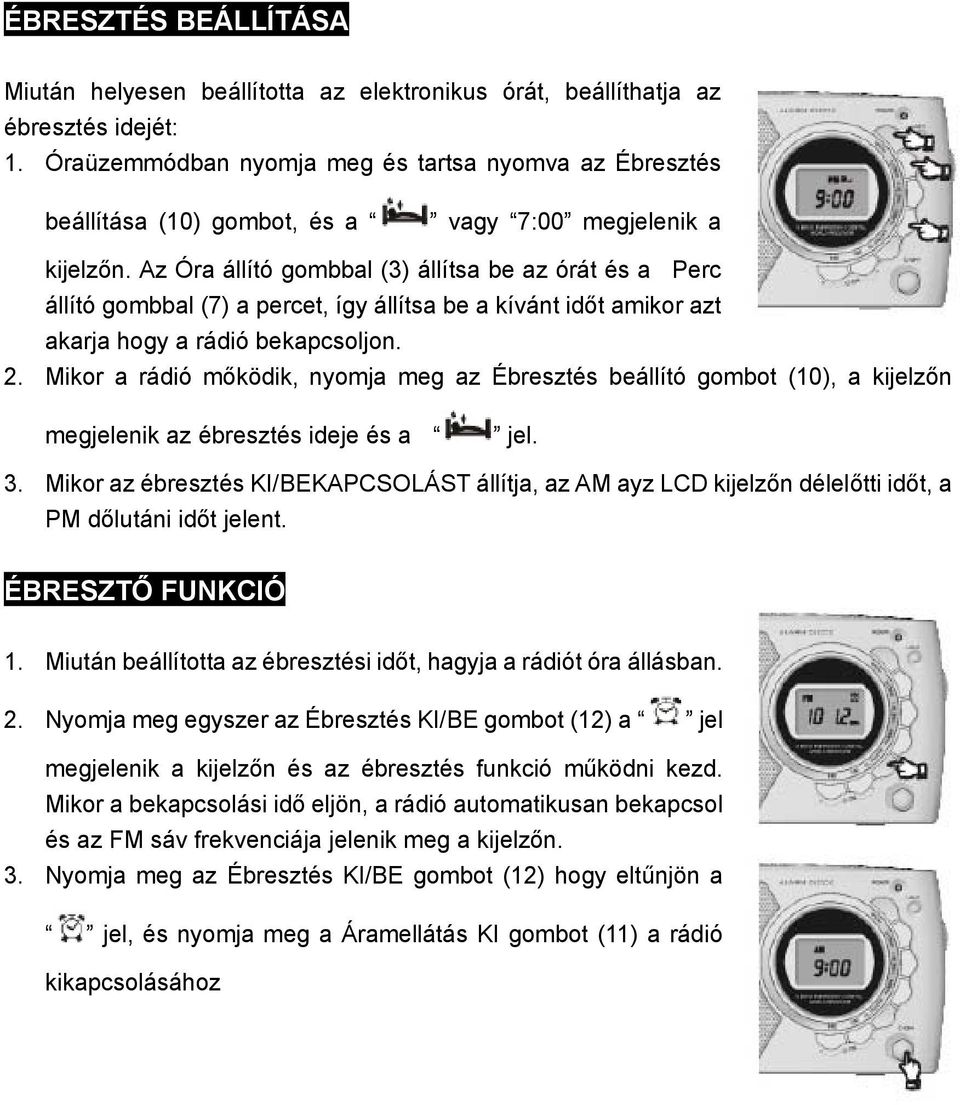

4 ÉBRESZTÉS BEÁLLÍTÁSA Miután helyesen beállította az elektronikus órát, beállíthatja az ébresztés idejét: 1. Óraüzemmódban nyomja meg és tartsa nyomva az Ébresztés beállítása (10) gombot, és a vagy 7:00 megjelenik a kijelzőn. Az Óra állító gombbal (3) állítsa be az órát és a Perc állító gombbal (7) a percet, így állítsa be a kívánt időt amikor azt akarja hogy a rádió bekapcsoljon. 2. Mikor a rádió mőködik, nyomja meg az Ébresztés beállító gombot (10), a kijelzőn megjelenik az ébresztés ideje és a jel. 3. Mikor az ébresztés KI/BEKAPCSOLÁST állítja, az AM ayz LCD kijelzőn délelőtti időt, a PM dőlutáni időt jelent. ÉBRESZTŐ FUNKCIÓ 1. Miután beállította az ébresztési időt, hagyja a rádiót óra állásban. 2. Nyomja meg egyszer az Ébresztés KI/BE gombot (12) a jel megjelenik a kijelzőn és az ébresztés funkció működni kezd. Mikor a bekapcsolási idő eljön, a rádió automatikusan bekapcsol és az FM sáv frekvenciája jelenik meg a kijelzőn. 3. Nyomja meg az Ébresztés KI/BE gombot (12) hogy eltűnjön a jel, és nyomja meg a Áramellátás KI gombot (11) a rádió kikapcsolásához

Az Óra állító gombbal (3) állítsa be az órát és a Perc állító gombbal (7) a percet, így állítsa be a kívánt időt amikor azt akarja hogy a rádió bekapcsoljon. 2.

5 AZ ANTENNA HASZNÁLATA MW adók vétele Az MW sávban az adókat a belső mágneses antennával veszi és a legjobb vételt a rádió forgatásával éri el. FM adók vétele Az FM sávban az adókat a teleszkópikus antennával veszi, kérjük jobb vétel érdekében húzza ki és változtassa a hosszát és irányát. SW adók vétele Az SW sávban az adókat a teleszkópikus antennával veszi, kérjük jobb vétel érdekében húzza ki és hagyja függőleges helyzetben.

FM adók vétele Az FM sávban az adókat a teleszkópikus antennával veszi, kérjük jobb vétel érdekében húzza

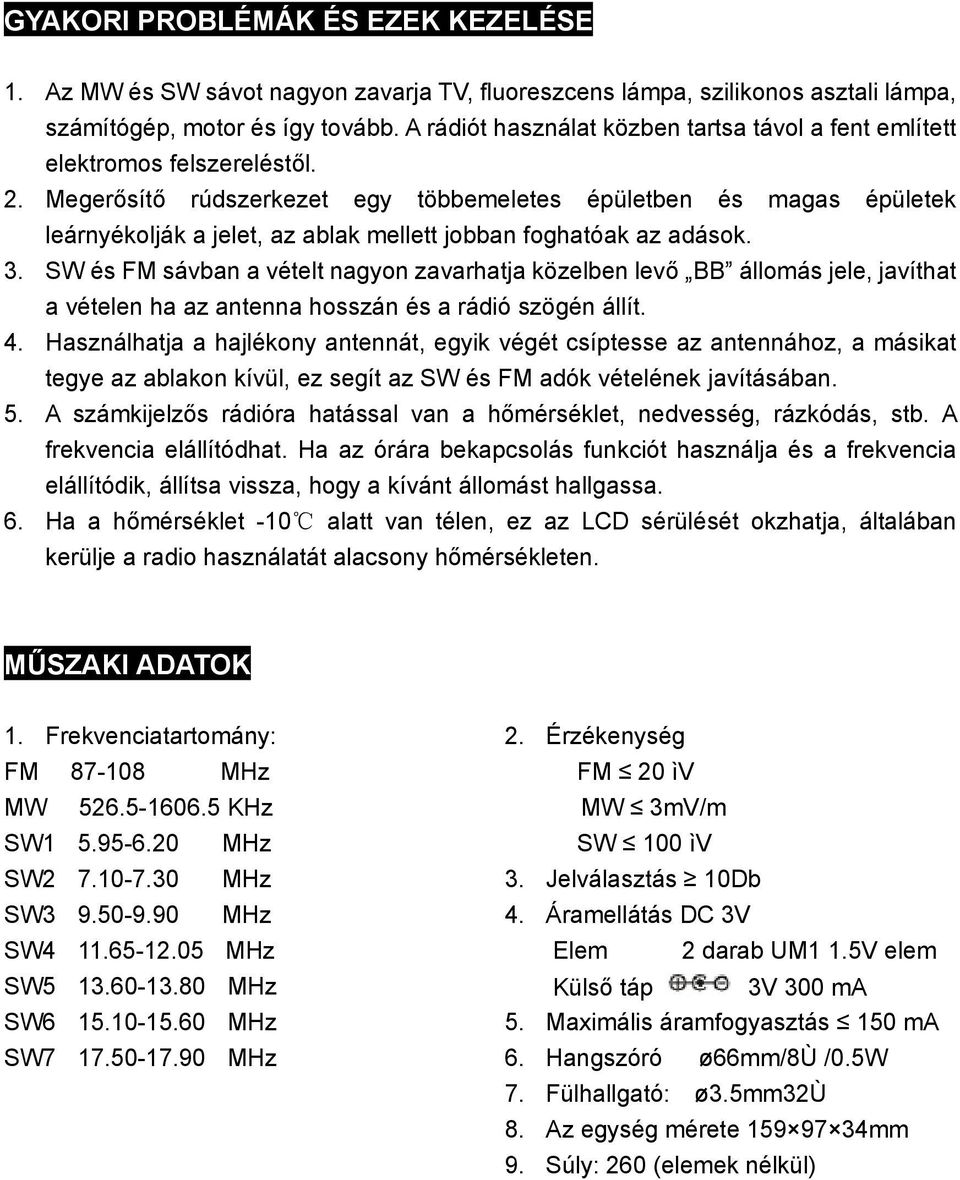

6 GYAKORI PROBLÉMÁK ÉS EZEK KEZELÉSE 1. Az MW és SW sávot nagyon zavarja TV, fluoreszcens lámpa, szilikonos asztali lámpa, számítógép, motor és így tovább. A rádiót használat közben tartsa távol a fent említett elektromos felszereléstől. 2. Megerősítő rúdszerkezet egy többemeletes épületben és magas épületek leárnyékolják a jelet, az ablak mellett jobban foghatóak az adások. 3. SW és FM sávban a vételt nagyon zavarhatja közelben levő BB állomás jele, javíthat a vételen ha az antenna hosszán és a rádió szögén állít. 4. Használhatja a hajlékony antennát, egyik végét csíptesse az antennához, a másikat tegye az ablakon kívül, ez segít az SW és FM adók vételének javításában. 5. A számkijelzős rádióra hatással van a hőmérséklet, nedvesség, rázkódás, stb. A frekvencia elállítódhat. Ha az órára bekapcsolás funkciót használja és a frekvencia elállítódik, állítsa vissza, hogy a kívánt állomást hallgassa. 6. Ha a hőmérséklet -10 alatt van télen, ez az LCD sérülését okzhatja, általában kerülje a radio használatát alacsony hőmérsékleten. MŰSZAKI ADATOK 1. Frekvenciatartomány: FM MHz MW KHz SW MHz SW MHz SW MHz SW MHz SW MHz SW MHz SW MHz 2. Érzékenység FM 20 ìv MW 3mV/m SW 100 ìv 3. Jelválasztás 10Db 4. Áramellátás DC 3V Elem 2 darab UM1 1.5V elem Külső táp 3V 300 ma 5. Maximális áramfogyasztás 150 ma 6. Hangszóró ø66mm/8ù /0.5W 7. Fülhallgató: ø3.5mm32ù 8. Az egység mérete mm 9. Súly: 260 (elemek nélkül)

Megerősítő rúdszerkezet egy többemeletes épületben és magas épületek leárnyékolják a jelet, az ablak mellett jobban foghatóak az adások. 3.
