GUMIALKATRÉSZ SHORE-FÉLE KEMÉNYSÉGÉNEK KIÉRTÉKELÉSE AZ ANYAGVIZSGÁLATOK STATISZTIKAI MÓDSZERÉVEL

Átírás

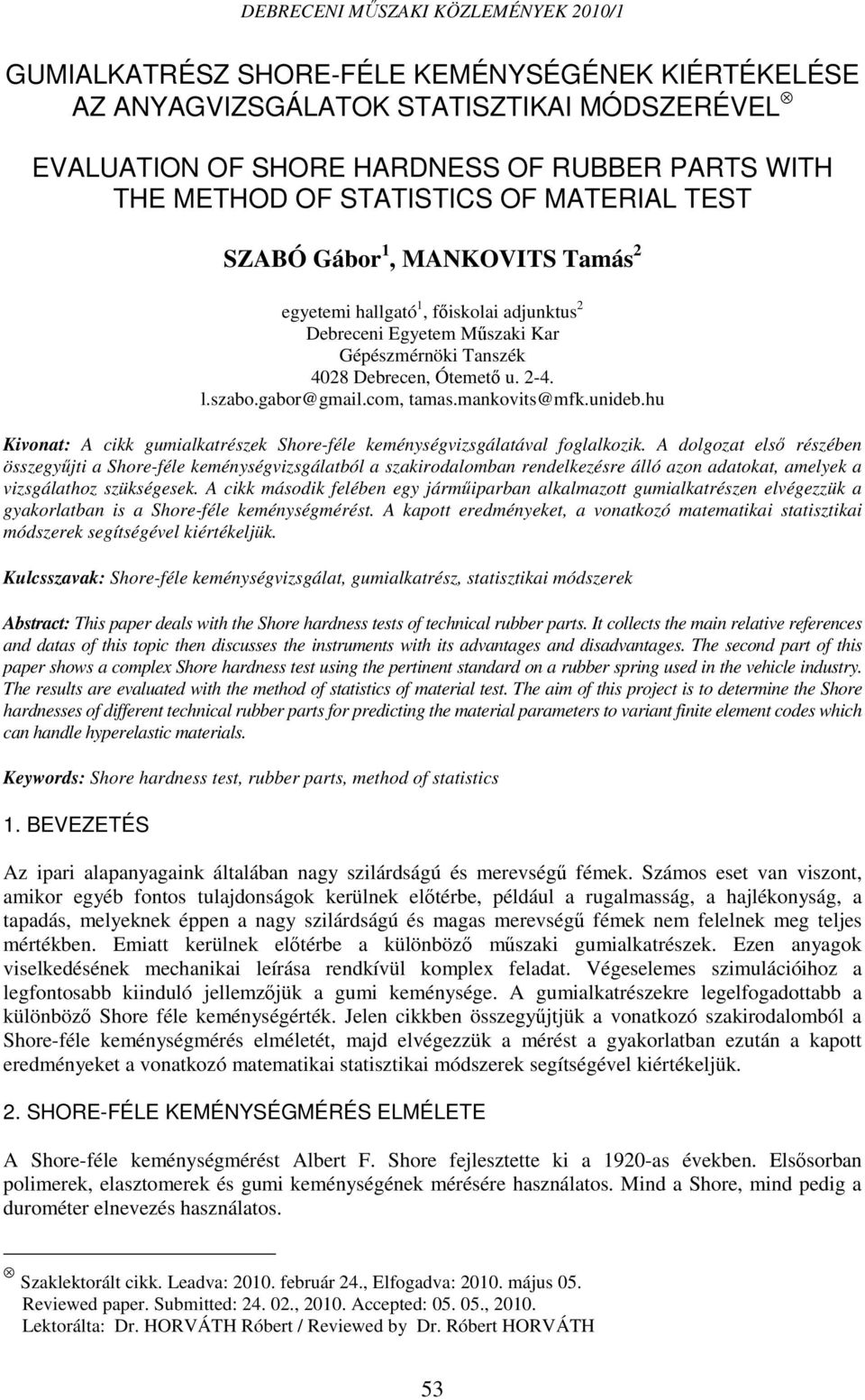

1 GUMIALKATRÉSZ SHORE-FÉLE KEMÉNYSÉGÉNEK KIÉRTÉKELÉSE AZ ANYAGVIZSGÁLATOK STATISZTIKAI MÓDSZERÉVEL EVALUATION OF SHORE HARDNESS OF RUBBER PARTS WITH THE METHOD OF STATISTICS OF MATERIAL TEST SZABÓ Gábor 1, MANKOVITS Tamás 2 egyetemi hallgató 1, fıiskolai adjunktus 2 Debreceni Egyetem Mőszaki Kar Gépészmérnöki Tanszék 4028 Debrecen, Ótemetı u l.szabo.gabor@gmail.com, tamas.mankovits@mfk.unideb.hu Kivonat: A cikk gumialkatrészek Shore-féle keménységvizsgálatával foglalkozik. A dolgozat elsı részében összegyőjti a Shore-féle keménységvizsgálatból a szakirodalomban rendelkezésre álló azon adatokat, amelyek a vizsgálathoz szükségesek. A cikk második felében egy jármőiparban alkalmazott gumialkatrészen elvégezzük a gyakorlatban is a Shore-féle keménységmérést. A kapott eredményeket, a vonatkozó matematikai statisztikai módszerek segítségével kiértékeljük. Kulcsszavak: Shore-féle keménységvizsgálat, gumialkatrész, statisztikai módszerek Abstract: This paper deals with the Shore hardness tests of technical rubber parts. It collects the main relative references and datas of this topic then discusses the instruments with its advantages and disadvantages. The second part of this paper shows a complex Shore hardness test using the pertinent standard on a rubber spring used in the vehicle industry. The results are evaluated with the method of statistics of material test. The aim of this project is to determine the Shore hardnesses of different technical rubber parts for predicting the material parameters to variant finite element codes which can handle hyperelastic materials. Keywords: Shore hardness test, rubber parts, method of statistics 1. BEVEZETÉS Az ipari alapanyagaink általában nagy szilárdságú és merevségő fémek. Számos eset van viszont, amikor egyéb fontos tulajdonságok kerülnek elıtérbe, például a rugalmasság, a hajlékonyság, a tapadás, melyeknek éppen a nagy szilárdságú és magas merevségő fémek nem felelnek meg teljes mértékben. Emiatt kerülnek elıtérbe a különbözı mőszaki gumialkatrészek. Ezen anyagok viselkedésének mechanikai leírása rendkívül komplex feladat. Végeselemes szimulációihoz a legfontosabb kiinduló jellemzıjük a gumi keménysége. A gumialkatrészekre legelfogadottabb a különbözı Shore féle keménységérték. Jelen cikkben összegyőjtjük a vonatkozó szakirodalomból a Shore-féle keménységmérés elméletét, majd elvégezzük a mérést a gyakorlatban ezután a kapott eredményeket a vonatkozó matematikai statisztikai módszerek segítségével kiértékeljük. 2. SHORE-FÉLE KEMÉNYSÉGMÉRÉS ELMÉLETE A Shore-féle keménységmérést Albert F. Shore fejlesztette ki a 1920-as években. Elsısorban polimerek, elasztomerek és gumi keménységének mérésére használatos. Mind a Shore, mind pedig a durométer elnevezés használatos. Szaklektorált cikk. Leadva: február 24., Elfogadva: május 05. Reviewed paper. Submitted: , Accepted: , Lektorálta: Dr. HORVÁTH Róbert / Reviewed by Dr. Róbert HORVÁTH 53

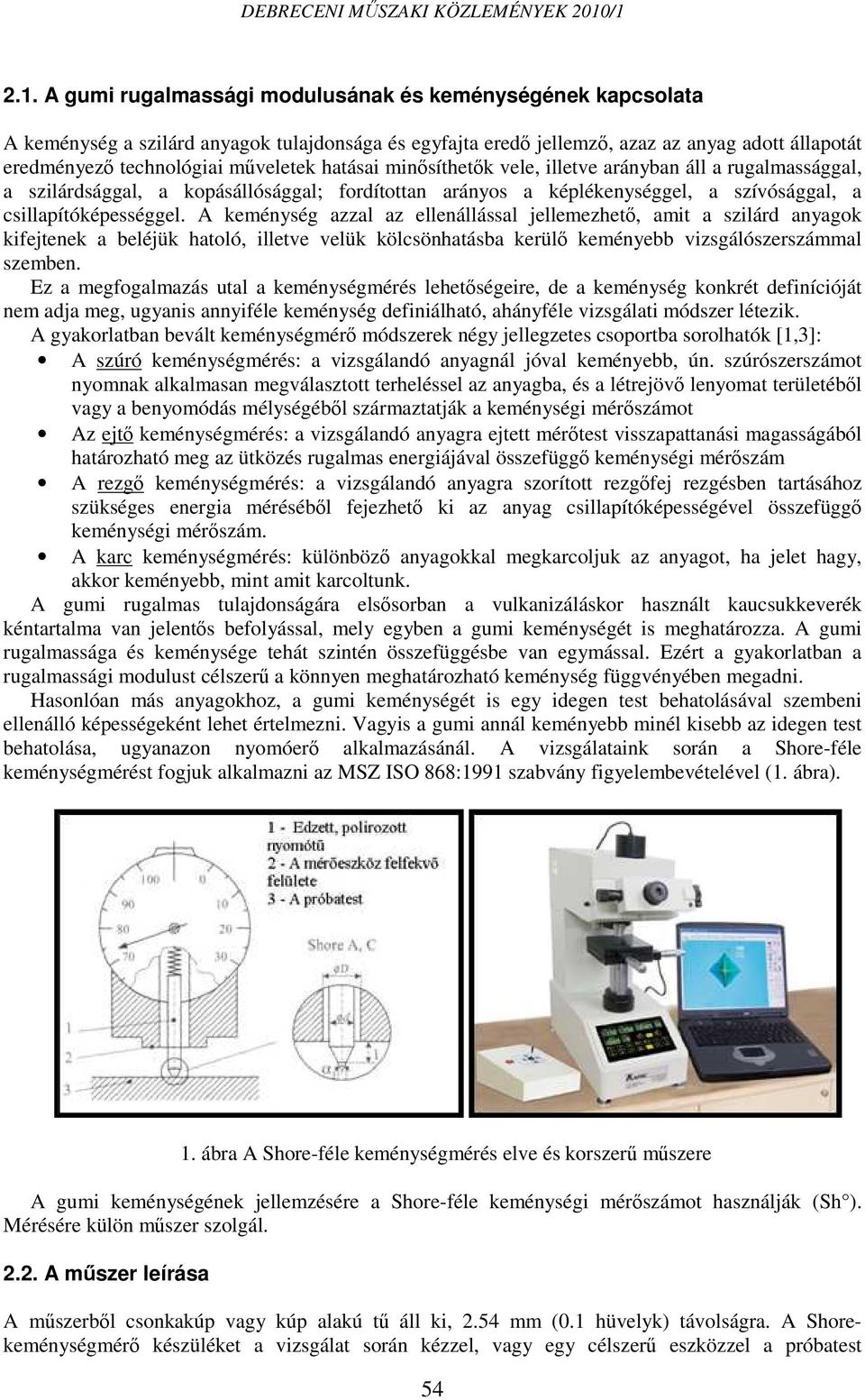

2 2.1. A gumi rugalmassági modulusának és keménységének kapcsolata A keménység a szilárd anyagok tulajdonsága és egyfajta eredı jellemzı, azaz az anyag adott állapotát eredményezı technológiai mőveletek hatásai minısíthetık vele, illetve arányban áll a rugalmassággal, a szilárdsággal, a kopásállósággal; fordítottan arányos a képlékenységgel, a szívósággal, a csillapítóképességgel. A keménység azzal az ellenállással jellemezhetı, amit a szilárd anyagok kifejtenek a beléjük hatoló, illetve velük kölcsönhatásba kerülı keményebb vizsgálószerszámmal szemben. Ez a megfogalmazás utal a keménységmérés lehetıségeire, de a keménység konkrét definícióját nem adja meg, ugyanis annyiféle keménység definiálható, ahányféle vizsgálati módszer létezik. A gyakorlatban bevált keménységmérı módszerek négy jellegzetes csoportba sorolhatók [1,3]: A szúró keménységmérés: a vizsgálandó anyagnál jóval keményebb, ún. szúrószerszámot nyomnak alkalmasan megválasztott terheléssel az anyagba, és a létrejövı lenyomat területébıl vagy a benyomódás mélységébıl származtatják a keménységi mérıszámot Az ejtı keménységmérés: a vizsgálandó anyagra ejtett mérıtest visszapattanási magasságából határozható meg az ütközés rugalmas energiájával összefüggı keménységi mérıszám A rezgı keménységmérés: a vizsgálandó anyagra szorított rezgıfej rezgésben tartásához szükséges energia mérésébıl fejezhetı ki az anyag csillapítóképességével összefüggı keménységi mérıszám. A karc keménységmérés: különbözı anyagokkal megkarcoljuk az anyagot, ha jelet hagy, akkor keményebb, mint amit karcoltunk. A gumi rugalmas tulajdonságára elsısorban a vulkanizáláskor használt kaucsukkeverék kéntartalma van jelentıs befolyással, mely egyben a gumi keménységét is meghatározza. A gumi rugalmassága és keménysége tehát szintén összefüggésbe van egymással. Ezért a gyakorlatban a rugalmassági modulust célszerő a könnyen meghatározható keménység függvényében megadni. Hasonlóan más anyagokhoz, a gumi keménységét is egy idegen test behatolásával szembeni ellenálló képességeként lehet értelmezni. Vagyis a gumi annál keményebb minél kisebb az idegen test behatolása, ugyanazon nyomóerı alkalmazásánál. A vizsgálataink során a Shore-féle keménységmérést fogjuk alkalmazni az MSZ ISO 868:1991 szabvány figyelembevételével (1. ábra). 1. ábra A Shore-féle keménységmérés elve és korszerő mőszere A gumi keménységének jellemzésére a Shore-féle keménységi mérıszámot használják (Sh ). Mérésére külön mőszer szolgál A mőszer leírása A mőszerbıl csonkakúp vagy kúp alakú tő áll ki, 2.54 mm (0.1 hüvelyk) távolságra. A Shorekeménységmérı készüléket a vizsgálat során kézzel, vagy egy célszerő eszközzel a próbatest 54

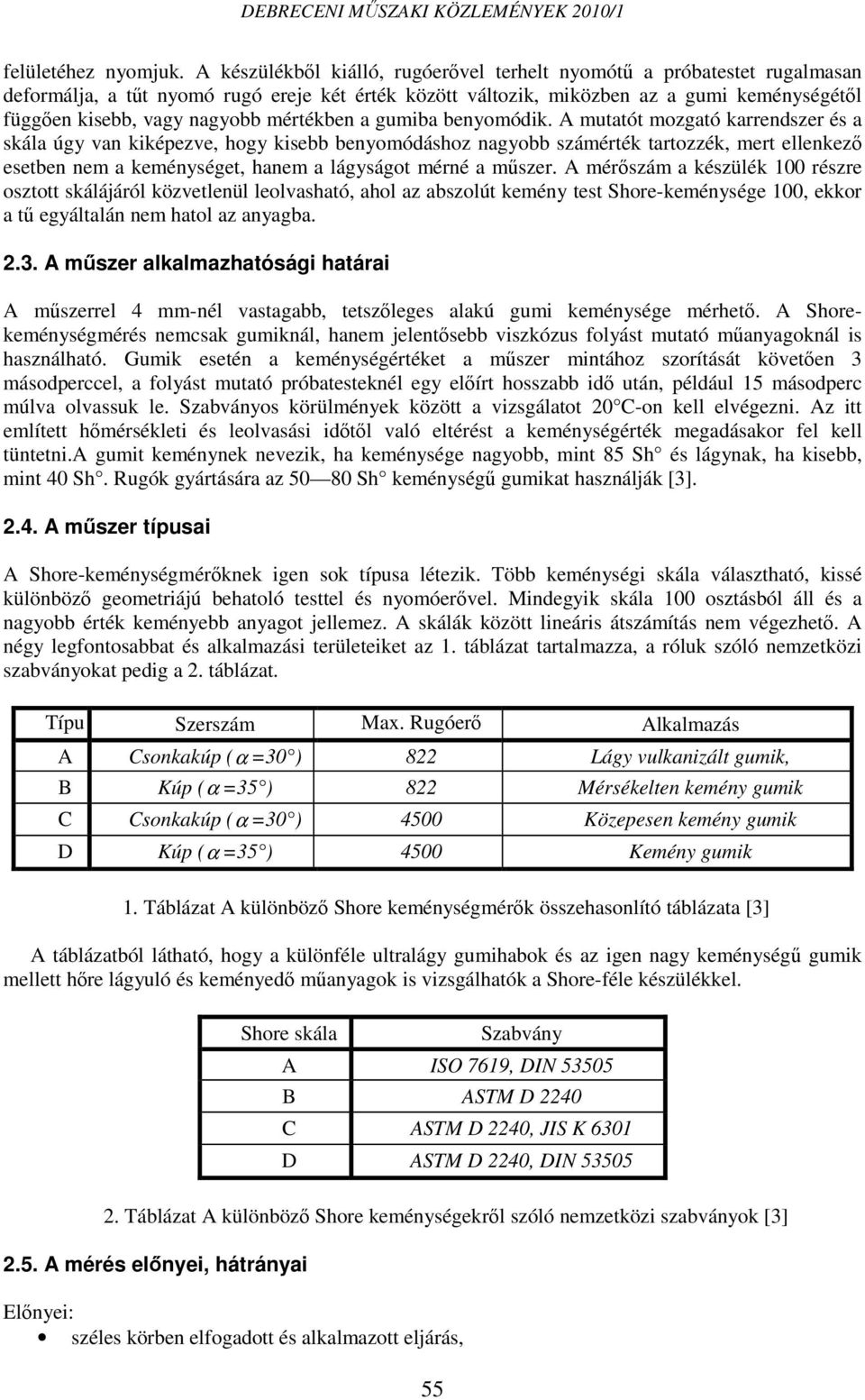

3 felületéhez nyomjuk. A készülékbıl kiálló, rugóerıvel terhelt nyomótő a próbatestet rugalmasan deformálja, a tőt nyomó rugó ereje két érték között változik, miközben az a gumi keménységétıl függıen kisebb, vagy nagyobb mértékben a gumiba benyomódik. A mutatót mozgató karrendszer és a skála úgy van kiképezve, hogy kisebb benyomódáshoz nagyobb számérték tartozzék, mert ellenkezı esetben nem a keménységet, hanem a lágyságot mérné a mőszer. A mérıszám a készülék 100 részre osztott skálájáról közvetlenül leolvasható, ahol az abszolút kemény test Shore-keménysége 100, ekkor a tő egyáltalán nem hatol az anyagba A mőszer alkalmazhatósági határai A mőszerrel 4 mm-nél vastagabb, tetszıleges alakú gumi keménysége mérhetı. A Shorekeménységmérés nemcsak gumiknál, hanem jelentısebb viszkózus folyást mutató mőanyagoknál is használható. Gumik esetén a keménységértéket a mőszer mintához szorítását követıen 3 másodperccel, a folyást mutató próbatesteknél egy elıírt hosszabb idı után, például 15 másodperc múlva olvassuk le. Szabványos körülmények között a vizsgálatot 20 C-on kell elvégezni. Az itt említett hımérsékleti és leolvasási idıtıl való eltérést a keménységérték megadásakor fel kell tüntetni.a gumit keménynek nevezik, ha keménysége nagyobb, mint 85 Sh és lágynak, ha kisebb, mint 40 Sh. Rugók gyártására az Sh keménységő gumikat használják [3] A mőszer típusai A Shore-keménységmérıknek igen sok típusa létezik. Több keménységi skála választható, kissé különbözı geometriájú behatoló testtel és nyomóerıvel. Mindegyik skála 100 osztásból áll és a nagyobb érték keményebb anyagot jellemez. A skálák között lineáris átszámítás nem végezhetı. A négy legfontosabbat és alkalmazási területeiket az 1. táblázat tartalmazza, a róluk szóló nemzetközi szabványokat pedig a 2. táblázat. Típu Szerszám Max. Rugóerı Alkalmazás s A Csonkakúp [G] (α =30 ) 822 Lágy vulkanizált gumik, B Kúp (α =35 ) 822 Mérsékelten kemény gumik C Csonkakúp (α =30 ) 4500 Közepesen kemény gumik D Kúp (α =35 ) 4500 Kemény gumik 1. Táblázat A különbözı Shore keménységmérık összehasonlító táblázata [3] A táblázatból látható, hogy a különféle ultralágy gumihabok és az igen nagy keménységő gumik mellett hıre lágyuló és keményedı mőanyagok is vizsgálhatók a Shore-féle készülékkel. Shore skála 55 Szabvány A ISO 7619, DIN B ASTM D 2240 C ASTM D 2240, JIS K 6301 D ASTM D 2240, DIN Táblázat A különbözı Shore keménységekrıl szóló nemzetközi szabványok [3] 2.5. A mérés elınyei, hátrányai Elınyei: széles körben elfogadott és alkalmazott eljárás,

4 kismérető, egyszerő mőszerek alacsony költséggel, egyszerően kezelhetı, jó ismételhetıségi adatok, automatizálható. Hátrányai: kismérető darabokon, O győrőkön nem alkalmazható, 4mm-nél vékonyabb anyagokon nem alkalmazható, az állvány nélkül való mérés során nagy a kezelıi hibalehetıség, mert kézi szorítás alkalmazásakor az 1. táblázatban megadott súlyterhelés bizonytalanná válhat, illetve a nyomótő próbatestre merıleges helyzete nem biztosított. Ezek a problémák állványos vizsgálóeszközzel kiküszöbölhetık. 3. MÉRÉSI JELLEMZİ EREDMÉNYEINEK MATEMATIKAI FELDOLGOZÁSA 3.1. Aritmetikai átlag Jelölje valamely mennyiség -edik mérésnél mért értékét az. A mérést -szer ismételve az aritmetikai átlag (1) összefüggéssel számítható [2] A korrigált tapasztalati szórásnégyzet: (2) összefüggéssel számolható [2] Tapasztalati eloszlásfüggvények Az eloszlásfüggvények alkalmazása az anyagvizsgálati gyakorlatban megkönnyíti a mérési eredmények feldolgozását. ismeretükben az anyagvizsgáló nyilatkozhat arról, hogy az általa szolgáltatott anyagvizsgálati mérıszám milyen valószínőséggel igaz, illetve pontosabban meg tudja mondani azt, hogy az adott tulajdonság bekövetkezési valószínősége mennyi egy relációval kijelölt feltételnél, ahol az az adott tulajdonság egy elıre megadott konkrét értéke [2]. Ha jelöli a valószínőségi változót, akkor az eloszlásfüggvény értelmezése (3) melyben és a sőrőség függvény értelmezése (4) 3.4. Normális eloszlás Egy valószínőségi változó normális eloszlást követ, ha sőrőségfüggvénye exp (5) 56

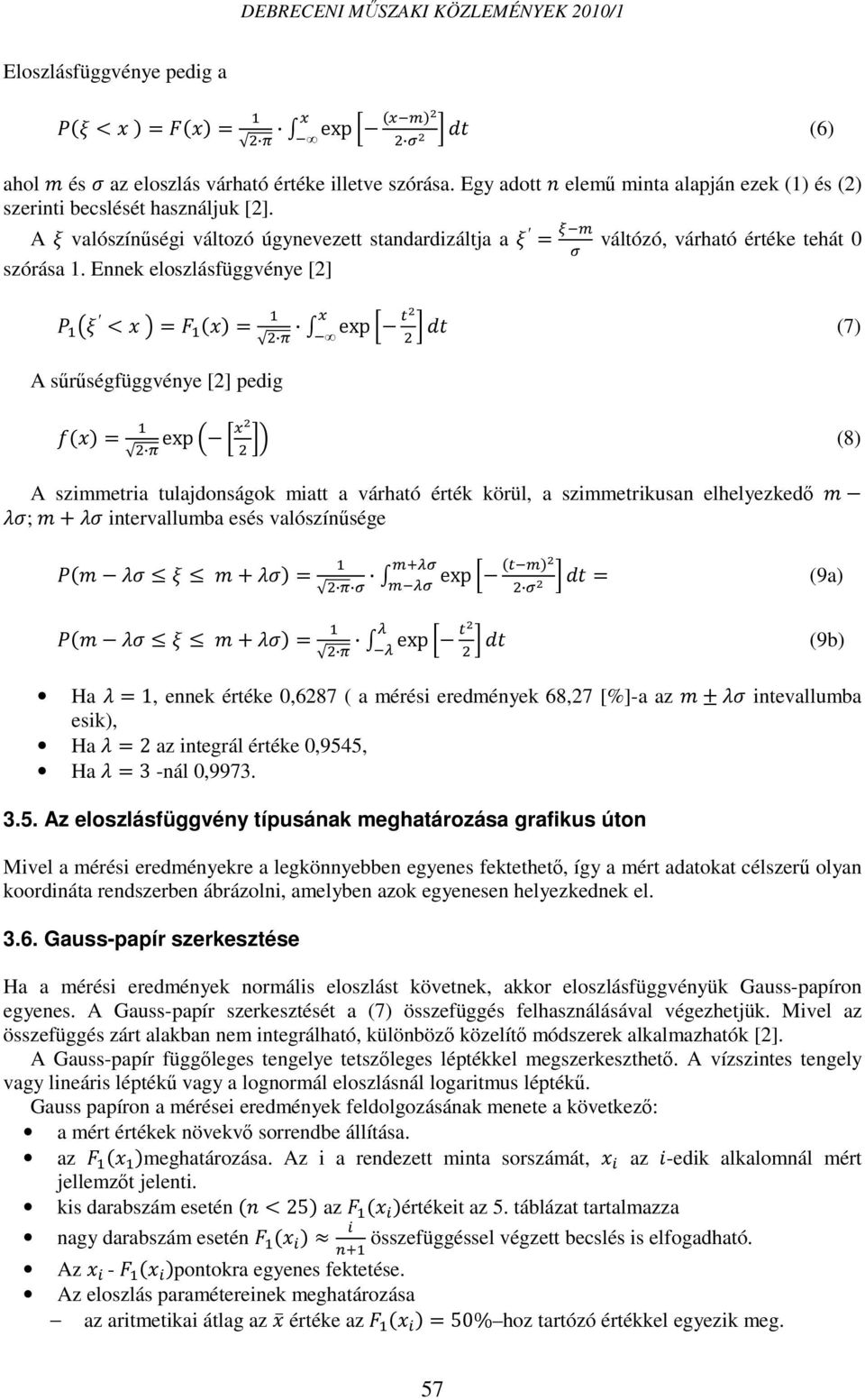

5 Eloszlásfüggvénye pedig a exp (6) ahol és az eloszlás várható értéke illetve szórása. Egy adott elemő minta alapján ezek (1) és (2) szerinti becslését használjuk [2]. A valószínőségi változó úgynevezett standardizáltja a váltózó, várható értéke tehát 0 szórása 1. Ennek eloszlásfüggvénye [2] A sőrőségfüggvénye [2] pedig exp (7) exp (8) A szimmetria tulajdonságok miatt a várható érték körül, a szimmetrikusan elhelyezkedı ; intervallumba esés valószínősége exp exp (9a) (9b) Ha 1, ennek értéke 0,6287 ( a mérési eredmények 68,27 [%]-a az intevallumba esik), Ha 2 az integrál értéke 0,9545, Ha 3 -nál 0, Az eloszlásfüggvény típusának meghatározása grafikus úton Mivel a mérési eredményekre a legkönnyebben egyenes fektethetı, így a mért adatokat célszerő olyan koordináta rendszerben ábrázolni, amelyben azok egyenesen helyezkednek el Gauss-papír szerkesztése Ha a mérési eredmények normális eloszlást követnek, akkor eloszlásfüggvényük Gauss-papíron egyenes. A Gauss-papír szerkesztését a (7) összefüggés felhasználásával végezhetjük. Mivel az összefüggés zárt alakban nem integrálható, különbözı közelítı módszerek alkalmazhatók [2]. A Gauss-papír függıleges tengelye tetszıleges léptékkel megszerkeszthetı. A vízszintes tengely vagy lineáris léptékő vagy a lognormál eloszlásnál logaritmus léptékő. Gauss papíron a mérései eredmények feldolgozásának menete a következı: a mért értékek növekvı sorrendbe állítása. az meghatározása. Az i a rendezett minta sorszámát, az -edik alkalomnál mért jellemzıt jelenti. kis darabszám esetén 25 az értékeit az 5. táblázat tartalmazza nagy darabszám esetén összefüggéssel végzett becslés is elfogadható. Az - pontokra egyenes fektetése. Az eloszlás paramétereinek meghatározása az aritmetikai átlag az értéke az 50% hoz tartózó értékkel egyezik meg. 57

6 A szórás az 50% és az, 15,86 valószínőségekhez tartozó és értékek különbsége. (a 68,27 [%] értéket a (9b) egyenletbıl nyerjük, ha 1.) 4. A GUMIRUGÓ KEMÉNYSÉGMÉRÉSE 4.1. A vizsgált gumibak és beépítése A mérés során MAN típusú kamionoknál alkalmazott gumibakot (2. ábra) vizsgálunk. Beépítési helyén az F90 típusú motor ágyazása. A motort és a váltót tartja négy megtámasztásnál. Elsı lépésben megvizsgáljuk a gumibak beépítési módját, megadjuk a fontosabb geometriai méreteit, végül megmérjük a keménységét digitális Shore A keménységmérıvel. 2. ábra A vizsgált gumibak és elvi beépítése 4.2. A vizsgált gumibak fıbb geometriai méretei A gumibak méretei mind hagyományos, mind digitális tolómérıvel meg lettek mérve, összesen háromszor. A mért értékek, illetve a belılük számolt átlag a 3. táblázatban vannak feltüntetve. A 3. táblázatban megtalálhatók a gyártás során elıírt méretek. A mőhelyrajz (3. ábra) a méretek névleges értéke alapján lett megrajzolva Solid Edge v20 3D-s CAD szoftver segítségével Átlag Elıírt D 121,1 119,3 119,55 119, d1 90,2 89,3 90,45 89,98 90 d2 103,85 99,7 96,4 99, d3 39,8 40, ,98 40 d4 19, ,05 19,98 20 h1 15,25 15,3 14,4 14,98 15 h2 39,65 40,15 40,1 39,97 40 H 98,6 97,15 104,2 99, Táblázat a gumibak mért geometriai méretei 58

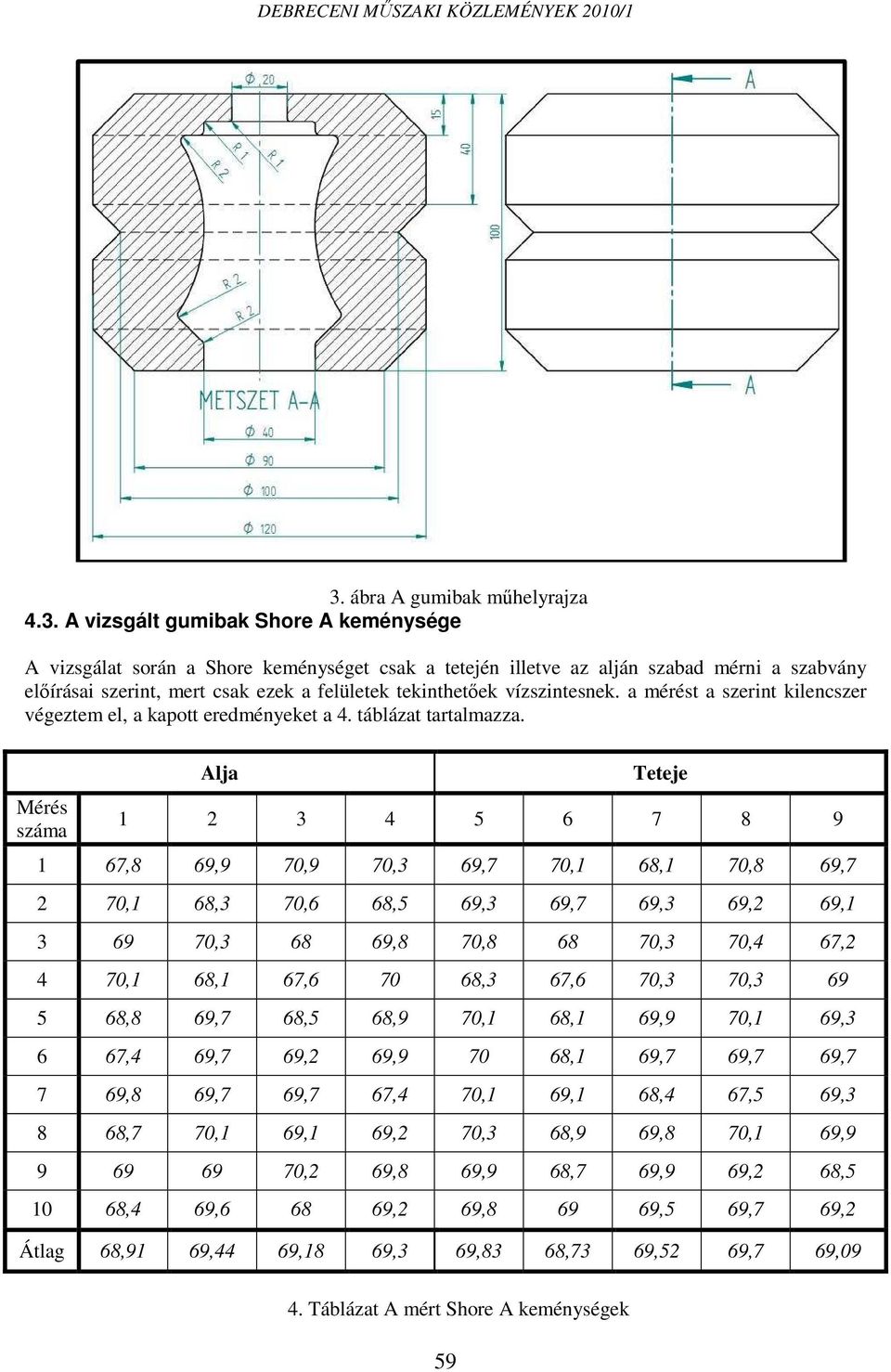

7 3. ábra A gumibak mőhelyrajza 4.3. A vizsgált gumibak Shore A keménysége A vizsgálat során a Shore keménységet csak a tetején illetve az alján szabad mérni a szabvány elıírásai szerint, mert csak ezek a felületek tekinthetıek vízszintesnek. a mérést a szerint kilencszer végeztem el, a kapott eredményeket a 4. táblázat tartalmazza. Mérés száma Alja Teteje ,8 69,9 70,9 70,3 69,7 70,1 68,1 70,8 69,7 2 70,1 68,3 70,6 68,5 69,3 69,7 69,3 69,2 69, , ,8 70, ,3 70,4 67,2 4 70,1 68,1 67, ,3 67,6 70,3 70, ,8 69,7 68,5 68,9 70,1 68,1 69,9 70,1 69,3 6 67,4 69,7 69,2 69, ,1 69,7 69,7 69,7 7 69,8 69,7 69,7 67,4 70,1 69,1 68,4 67,5 69,3 8 68,7 70,1 69,1 69,2 70,3 68,9 69,8 70,1 69, ,2 69,8 69,9 68,7 69,9 69,2 68, ,4 69, ,2 69, ,5 69,7 69,2 Átlag 68,91 69,44 69,18 69,3 69,83 68,73 69,52 69,7 69,09 4. Táblázat A mért Shore A keménységek 59

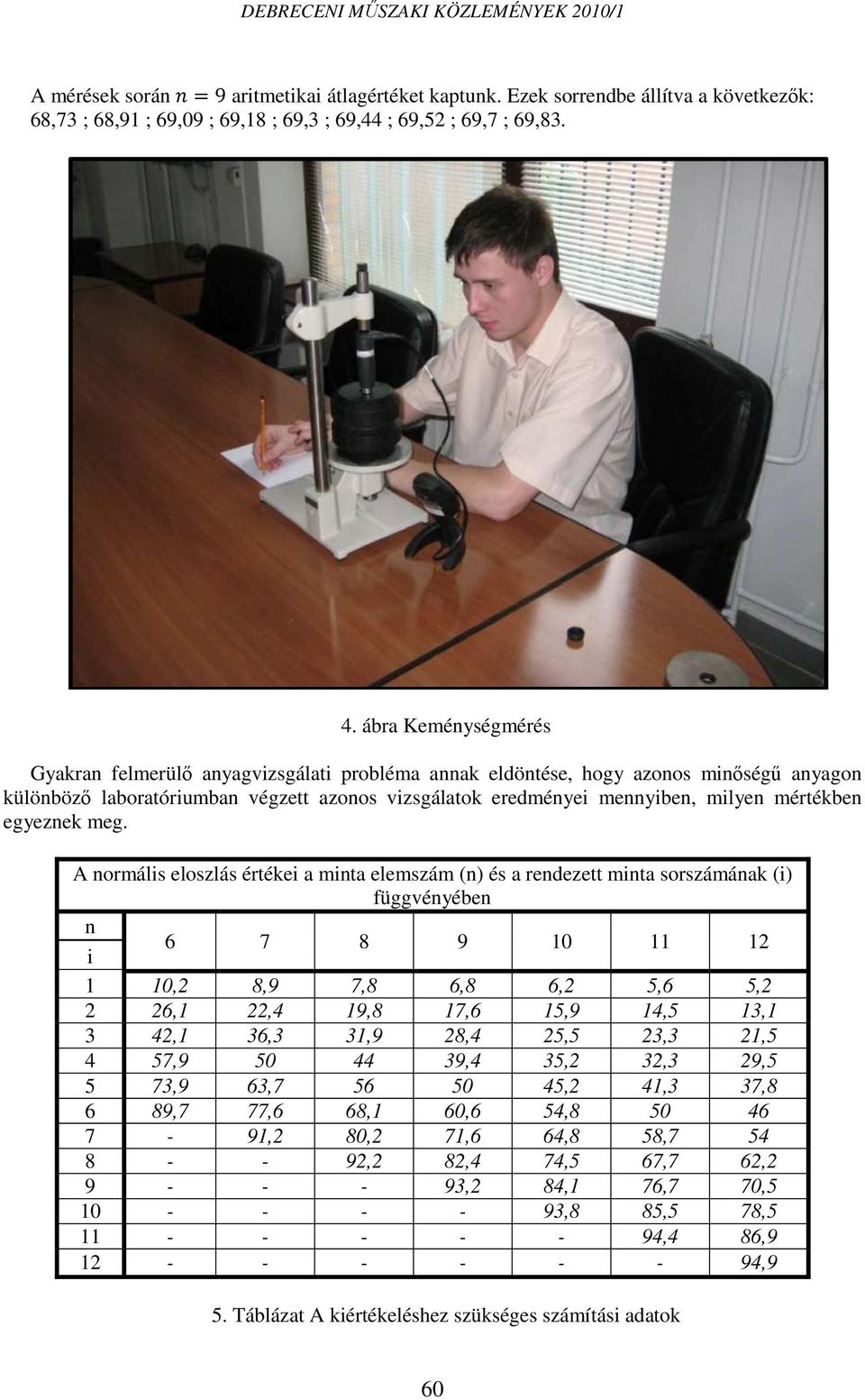

8 A mérések során 9 aritmetikai átlagértéket kaptunk. Ezek sorrendbe állítva a következık: 68,73 ; 68,91 ; 69,09 ; 69,18 ; 69,3 ; 69,44 ; 69,52 ; 69,7 ; 69, ábra Keménységmérés Gyakran felmerülı anyagvizsgálati probléma annak eldöntése, hogy azonos minıségő anyagon különbözı laboratóriumban végzett azonos vizsgálatok eredményei mennyiben, milyen mértékben egyeznek meg. A normális eloszlás értékei a minta elemszám (n) és a rendezett minta sorszámának (i) függvényében n i ,2 8,9 7,8 6,8 6,2 5,6 5,2 2 26,1 22,4 19,8 17,6 15,9 14,5 13,1 3 42,1 36,3 31,9 28,4 25,5 23,3 21,5 4 57, ,4 35,2 32,3 29,5 5 73,9 63, ,2 41,3 37,8 6 89,7 77,6 68,1 60,6 54, ,2 80,2 71,6 64,8 58, ,2 82,4 74,5 67,7 62, ,2 84,1 76,7 70, ,8 85,5 78, ,4 86, ,9 5. Táblázat A kiértékeléshez szükséges számítási adatok 60

9 Az elvégzett vizsgálatsorozatok statisztikai jellemzıit (átlag, szórás) kiszámítva választ kell adni arra, hogy azok értékei laboratóriumtól függetlenül azonos, vagy sem. A megválaszoláshoz természetesen kockázatot kell vállalni arra, hogy döntésünk hibás is lehet, hisz 100%-os valószínőséggel sohasem nyilatkozhatunk. A statisztikai jellemzık összehasonlítása jól használható azonos darabokon végzett keménységmérés eredményeinek összevetésére, tulajdonságaik összehasonlítására. A vizsgált gumibakon a Shore A keménységre alkalmazzunk statisztikai elemzést. Az eloszlás függvényt grafikus úton határozzuk meg Gauss-papír segítségével. A mért átlagos Shore A keménységeket nagyság szerinti növekvı sorba állítjuk és hozzá rendeljük a megfelelı %-os arányokat az 5. táblázatból. Az így kapott értékpárokat a 6. táblázat tartalmazza. Shore A % Shore A % 69, ,73 6,8 69,44 60,6 68,91 17,6 69,52 71,6 69,09 28,4 69,7 82,4 69,18 39,4 69,83 93,2 6.Táblázat A Shore A értékekhez tartozó % értékek Az utóbbi táblázat értékeit a jobb szemléletesség érdekében célravezetı grafikusan is megjeleníteni. Ez történt az 5. ábrán. Elıfordulási valószínőség ,6 68, ,2 69,4 69,6 69,8 70 Shore A keménység 5 ábra Keménységmérési sorozat kiértékelése Gauss-papíron Mivel a függvény képe egy egyenest közelít, ezért kijelenthetı, hogy a mérési eredmények normális eloszlást követnek. Normális eloszlás esetén az aritmetikai átlagérték az 50% összegzett gyakoriságnál olvasható le, azaz a keménység átlagértéke 69,3 Shore A lesz. A szórás értékéhez ismerni kell a 15,86 %-hoz tartozó keménységet. Ez interpolálással 68,88 Shore A. Ezek után a szórást az 50 % és a 15,86 %-hoz tartozó keménységértékek különbségeként kapjuk, azaz 69,3-68,88=0,42 lesz a szórás értéke. 5. ÖSSZEFOGLALÁS Ebben a cikkben összegyőjtöttük a Shore-féle keménységmérésre vonatkozó legfontosabb információkat, majd gyakorlatban is elvégeztük, mind digitális mőszerrel a Debreceni Egyetem Mőszaki Karának Biomechanikai Laboratóriumában, mind hagyományos kézi mőszerrel. Utóbbit egy külsı cégnél végeztük, mely nem járult hozzá az eredmények közléséhez. Így csak belsı ellenırzésre lett felhasználva a kapott eredmény. A vizsgált gumibakról kapott sokféle Shore A keménységérték közül a helyhiány miatt itt csak a kiértékelésben szerepet játszó eredményeket közöljük. Ezután a vonatkozó matematikai-statisztikai módszerek közül a Gauss-papír alapút végeztük el. 61

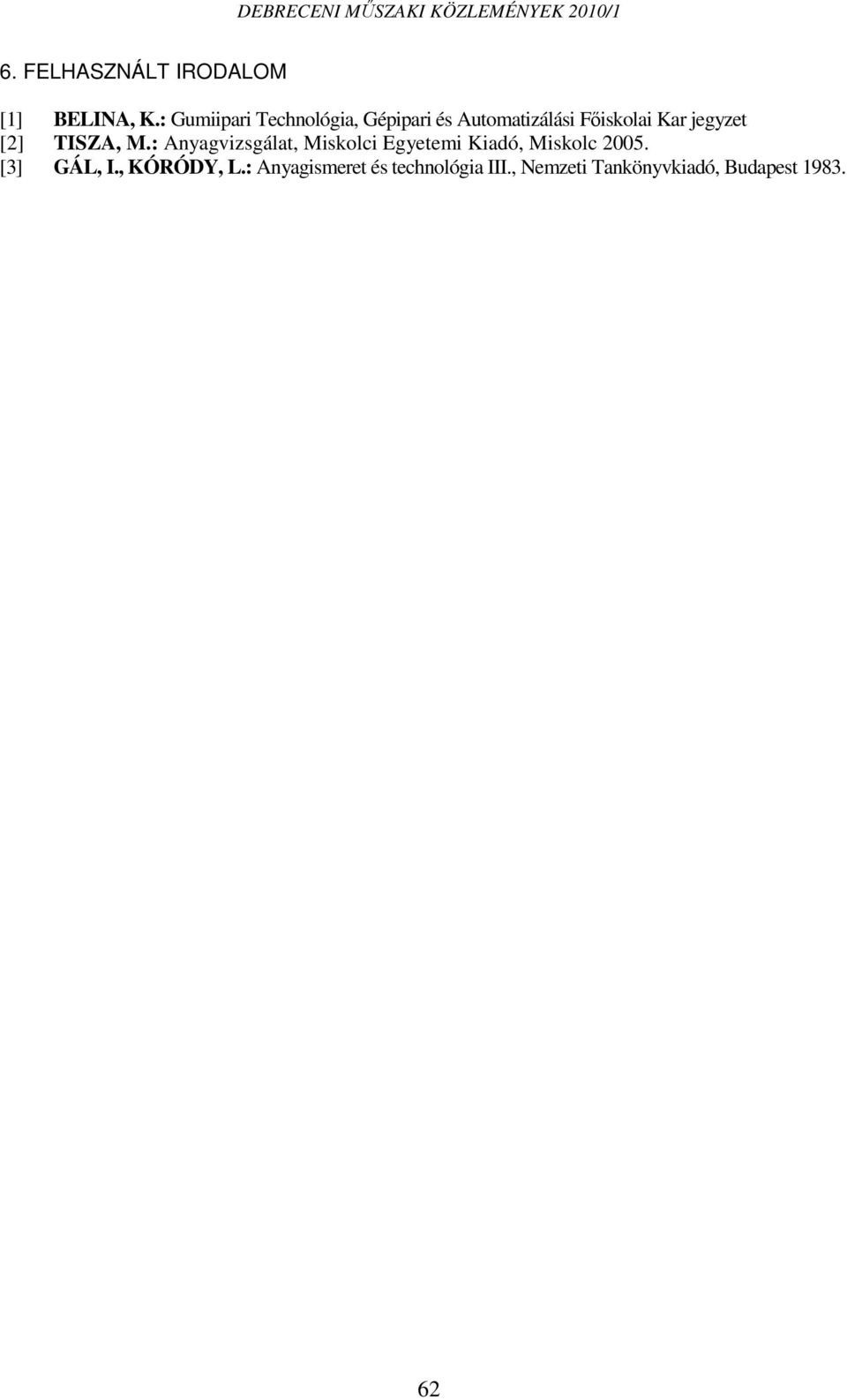

10 6. FELHASZNÁLT IRODALOM [1] BELINA, K.: Gumiipari Technológia, Gépipari és Automatizálási Fıiskolai Kar jegyzet [2] TISZA, M.: Anyagvizsgálat, Miskolci Egyetemi Kiadó, Miskolc [3] GÁL, I., KÓRÓDY, L.: Anyagismeret és technológia III., Nemzeti Tankönyvkiadó, Budapest
