1 Lakóház -szellőzőgép TWL 300/700 Egészséges levegő a lakótérben! Rendkívül magas, akár 90 % -os hővisszanyerés!

2 Általános ismertetés Lakóhelyiségek, lakóházak, iskolatermek és egyéb kisebb méretű helyiségek ellenőrzött szellőztetésére alkalmazható, maximális hővisszanyerésű, minimális áramfogyasztású berendezés. Robosztus kivitelű, 30 mm-es hőhídmentes szigeteléssel és légtömör revíziós nyílásokkal van ellátva. Külső borítása könnyen eltávolítható védőfóliával ellátott, műanyagbevonatú, horganyzott acéllemez, a belső oldalai alumínium és horganyzott lemezből készülnek. Az ellenáramú, lemezes hőcserélő magas hatásfokú, 0,2 mm-es alumíniumlemezből készül légtömör kivitelben. A résveszteség 250 Pa nyomáskülönbség esetén nem haladja meg a 0,5 %-ot. A kondenzvíz elvezetését beépített tálca és 1/4 méretű, karmantyúval ellátott elvezetőcső (vízszintes szerelésűnél) biztosítja. A hővisszanyerés hatásfoka 1:1 arányú elszívás és befúvás esetén minimum 85 %, de akár 90 % felett is lehet. Alapfelszereltség Gumibetétes rögzítőfülek vízszintes és függőleges szereléshez. Gumigyűrűs csatlakozócsonkok szabványos flexibilis és spirálkorcolt csövekhez. Elszívó- és frisslevegő-oldali légszűrők. Kommutátoros ECM egyenáramú ventillátorok. Nagyteljesítményű ellenáramú lemezes hővisszanyerő kondenzvíztálcával, 1/4 karmantyúval ellátott lefolyócsővel (vízszintes szerelésűnél). Bypass csatorna csappantyúval, termosztáttal és elektromos állítószerkezettel nyári üzemmódhoz. 3-fokozatú kapcsoló napi időkapcsolóval. Gépbe szerelt elektromos csatlakozódoboz. Opciók Fagyvédelem Szűrőfelügyelet Fűtőregiszter Komfortszabályzó További tartozékok külön kérésre 2

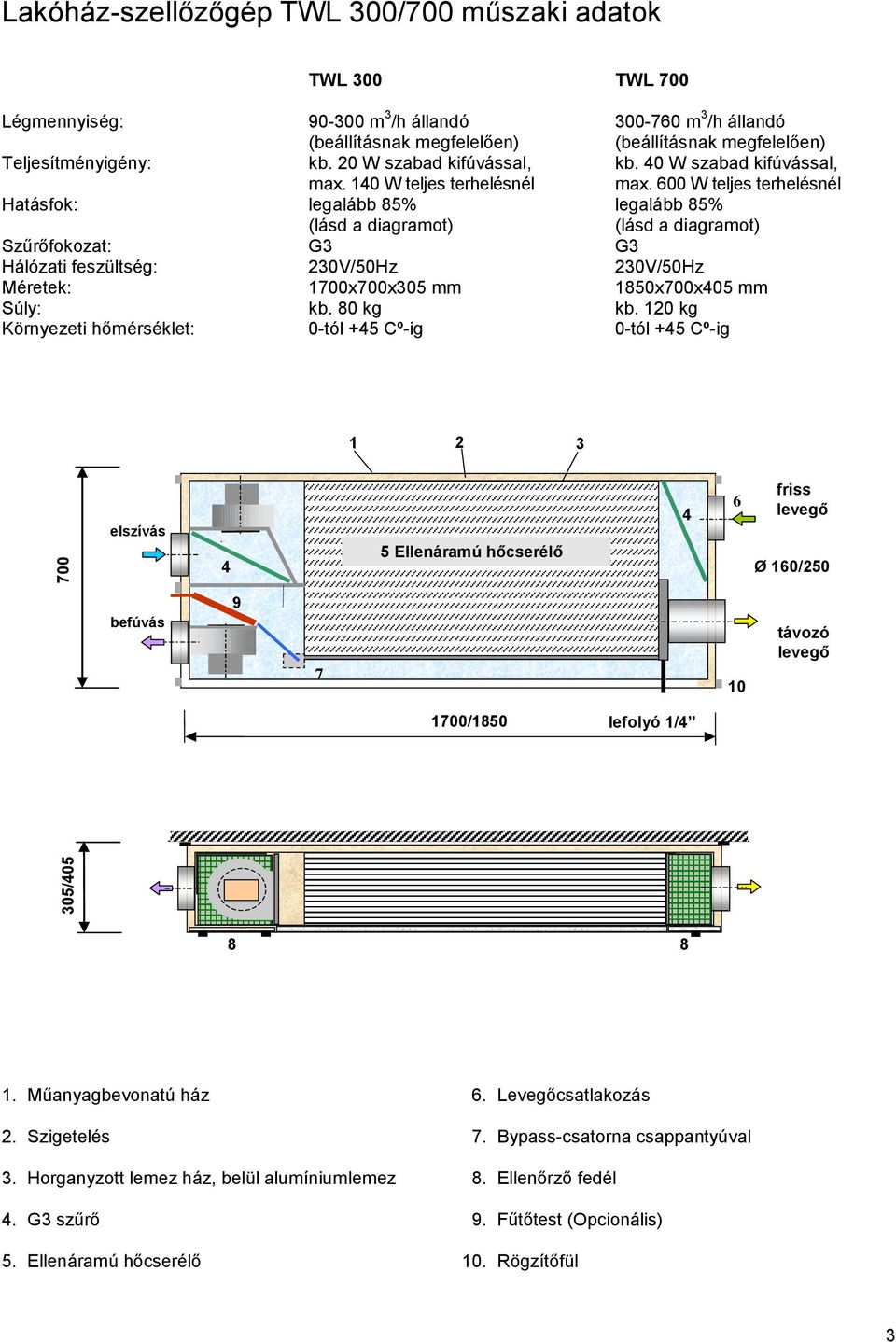

3 Lakóház-szellőzőgép TWL 300/700 műszaki adatok TWL 300 TWL 700 Légmennyiség: m 3 /h állandó m 3 /h állandó (beállításnak megfelelően) (beállításnak megfelelően) Teljesítményigény: kb. 20 W szabad kifúvással, kb. 40 W szabad kifúvással, max. 140 W teljes terhelésnél max. 600 W teljes terhelésnél Hatásfok: legalább 85% legalább 85% (lásd a diagramot) (lásd a diagramot) Szűrőfokozat: G3 G3 Hálózati feszültség: 230V/50Hz 230V/50Hz Méretek: 1700x700x305 mm 1850x700x405 mm Súly: kb. 80 kg kb. 120 kg Környezeti hőmérséklet: 0-tól +45 Cº-ig 0-tól +45 Cº-ig elszívás 4 5 Ellenáramú hőcserélő 4 6 friss levegő Ø 160/250 befúvás távozó levegő 1700/1850 lefolyó 1/4 305/ Műanyagbevonatú ház 2. Szigetelés 3. Horganyzott lemez ház, belül alumíniumlemez 4. G3 szűrő 5. Ellenáramú hőcserélő 6. Levegőcsatlakozás 7. Bypass-csatorna csappantyúval 8. Ellenőrző fedél 9. Fűtőtest (Opcionális) 10. Rögzítőfül 3

4 Műszaki leírás Lakóhelyiségek, lakóházak, iskolatermek és egyéb kisebb méretű helyiségek ellenőrzött szellőztetésére alkalmazható. Alapkoncepció: Egészséges levegő a lakótérben, akár 90%-os hővisszanyerés, energiatakarékos üzemeltetés, alacsony áramfogyasztás. Felépítés: Robosztus, hőhídmentes, légtömör, 30 mm-es hőszigeteléssel ellátott kivitel. A ház műanyagbevonatú acéllemezből, a gép belseje alumíniumból készül. A vízszintes vagy függőleges helyzetű rögzítést 4 db masszív, gumibetétes rögzítőfül biztosítja. A beépített Bypass-csatorna, termosztát, ellenáramú lemezes hőcserélő, kondenzvíz elvezetés és a gumitömítésű csatlakozócsonkok teszik lehetővé az egyszerű kezelhetőséget. Működés A TWL 300, TWL 700 kompakt szellőzőgép a szellőztetni kívánt helyiséget választható, állandó levegőmennyiséggel látja el. Az ellenáramú hőcserélő gondoskodik a távozó levegő hőmennyiségének akár 90%-os (esetenként magasabb) visszanyeréséről, jelentősen csökkentve ezzel a fűtés-szellőzés energiaigényét. Az építőelemek nagyvonalú méretezése miatt a ventillátorok áramfelvétele rendkívül takarékos. A 2 db levegőszűrő gondoskodik a külső levegő szűréséről és védi a belső szerkezeteket az idő előtti elszennyeződéstől. A szűrőelemek könnyen cserélhetők. A belső építőelemek a revíziós fedelek eltávolítása után könnyen hozzáférhetők. Vízszintes elhelyezés esetén a kondenzvíz elvezetését szifonon keresztül a szennyvízlefolyóba kell csatlakoztatni. Vertikális elhelyezés esetén a kondenzvíz elvezetéséről szereléskor gondoskodni kell. Háromfokozatú kapcsoló napi időkapcsolóval Minden berendezéshez tartozik egy falra szerelhető időkapcsoló (legrövidebb kapcsolási idő 30 perc) és fokozatkapcsoló (0-AUTOMATA-1-2-3). A kapcsoló két független kábelen keresztül csatlakozik a szellőzőgéphez (4x1 mm V és 7x0,75 mm 2 vezérlés). A háromfokozatú kapcsoló és a napi időkapcsoló helyett többfunkciós komfortszabályzó is rendelhető. A szellőzőgép bekötését képesítéssel rendelkező elektromos szakemberrel kell elvégeztetni. A következőkben felsorolt kiegészítő berendezések a kapcsolódobozban helyezhetők el. Fűtőtest (opcionális funkció) Egy külön beépített vízpumpa segítségével a fűtőtesten 70/50 ºC hőmérsékletű melegvíz áramoltatható keresztül, így a befúvott levegő hőmérséklete akár 10 ºC-al emelhető. A fűtőtest csatlakoztatására a szellőzőgépből kivezetett 3/8 flexibilis cső szolgál. Automata szűrőfelügyelet (opcionális funkció) Amennyiben a szűrők elszennyeződése miatt a beállított érték fölé emelkedik a levegőellenállás, úgy a kapcsolószekrényen elhelyezett jelzőfények figyelmeztetnek a szűrőbetét cseréjére. Ez a funkció csak automata üzemmódban működik, kézi üzemmódban nem. Automata fagyvédelem (opcionális funkció) Fagypont alatti hőmérséklet esetén a beépített beállítható fagytermosztát bekapcsolja a leolvasztó funkciót, miközben a levegőellátást szinten tartja. A leolvasztás alatt az épületben sem légnyomásesés, sem pedig légnyomásemelkedés nem keletkezik. Ez a funkció csak automata üzemmódban működik, kézi üzemmódban nem. 4

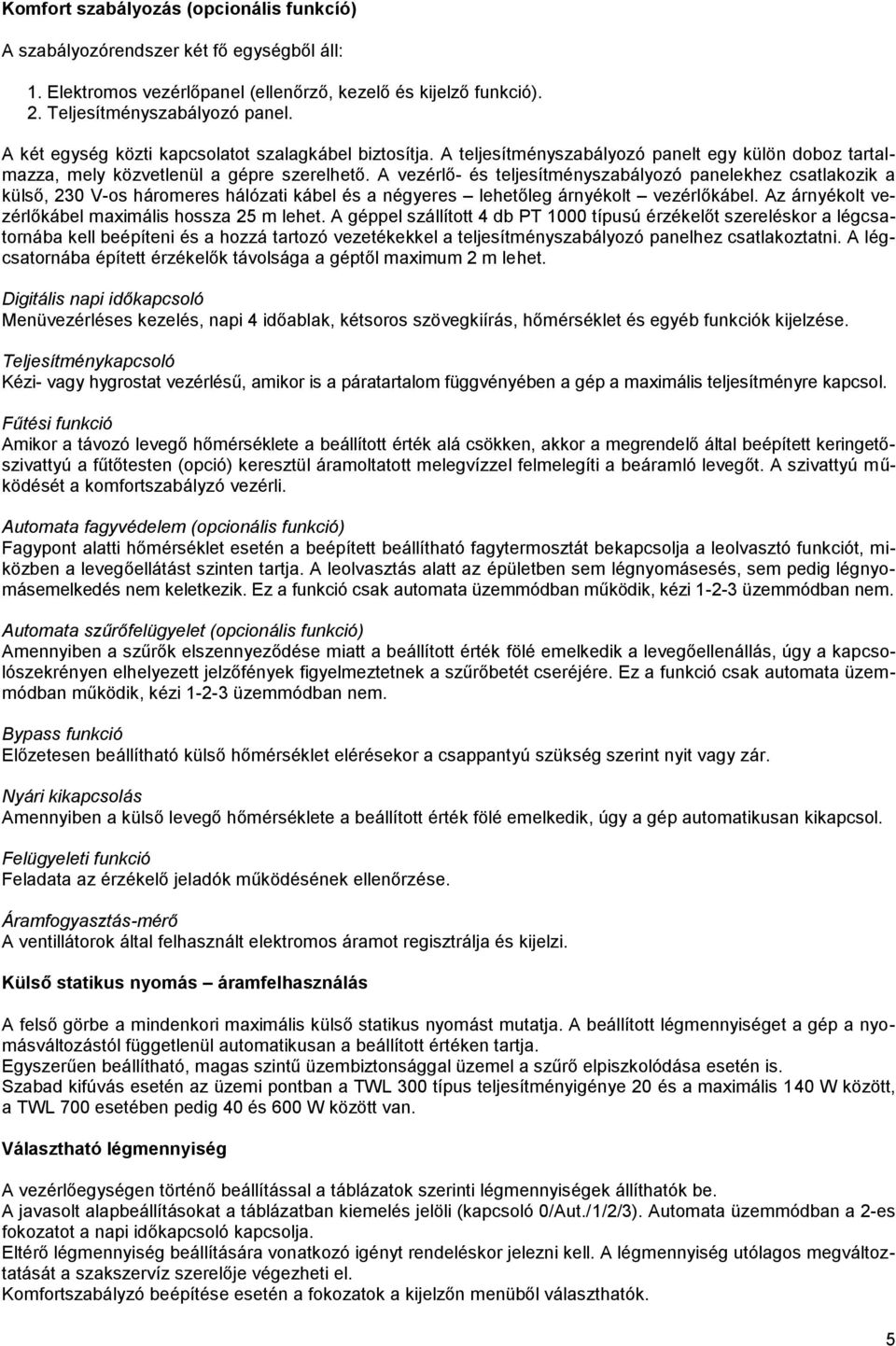

5 Komfort szabályozás (opcionális funkcíó) A szabályozórendszer két fő egységből áll: 1. Elektromos vezérlőpanel (ellenőrző, kezelő és kijelző funkció). 2. Teljesítményszabályozó panel. A két egység közti kapcsolatot szalagkábel biztosítja. A teljesítményszabályozó panelt egy külön doboz tartalmazza, mely közvetlenül a gépre szerelhető. A vezérlő- és teljesítményszabályozó panelekhez csatlakozik a külső, 230 V-os háromeres hálózati kábel és a négyeres lehetőleg árnyékolt vezérlőkábel. Az árnyékolt vezérlőkábel maximális hossza 25 m lehet. A géppel szállított 4 db PT 1000 típusú érzékelőt szereléskor a légcsatornába kell beépíteni és a hozzá tartozó vezetékekkel a teljesítményszabályozó panelhez csatlakoztatni. A légcsatornába épített érzékelők távolsága a géptől maximum 2 m lehet. Digitális napi időkapcsoló Menüvezérléses kezelés, napi 4 időablak, kétsoros szövegkiírás, hőmérséklet és egyéb funkciók kijelzése. Teljesítménykapcsoló Kézi- vagy hygrostat vezérlésű, amikor is a páratartalom függvényében a gép a maximális teljesítményre kapcsol. Fűtési funkció Amikor a távozó levegő hőmérséklete a beállított érték alá csökken, akkor a megrendelő által beépített keringetőszivattyú a fűtőtesten (opció) keresztül áramoltatott melegvízzel felmelegíti a beáramló levegőt. A szivattyú működését a komfortszabályzó vezérli. Automata fagyvédelem (opcionális funkció) Fagypont alatti hőmérséklet esetén a beépített beállítható fagytermosztát bekapcsolja a leolvasztó funkciót, miközben a levegőellátást szinten tartja. A leolvasztás alatt az épületben sem légnyomásesés, sem pedig légnyomásemelkedés nem keletkezik. Ez a funkció csak automata üzemmódban működik, kézi üzemmódban nem. Automata szűrőfelügyelet (opcionális funkció) Amennyiben a szűrők elszennyeződése miatt a beállított érték fölé emelkedik a levegőellenállás, úgy a kapcsolószekrényen elhelyezett jelzőfények figyelmeztetnek a szűrőbetét cseréjére. Ez a funkció csak automata üzemmódban működik, kézi üzemmódban nem. Bypass funkció Előzetesen beállítható külső hőmérséklet elérésekor a csappantyú szükség szerint nyit vagy zár. Nyári kikapcsolás Amennyiben a külső levegő hőmérséklete a beállított érték fölé emelkedik, úgy a gép automatikusan kikapcsol. Felügyeleti funkció Feladata az érzékelő jeladók működésének ellenőrzése. Áramfogyasztás-mérő A ventillátorok által felhasznált elektromos áramot regisztrálja és kijelzi. Külső statikus nyomás áramfelhasználás A felső görbe a mindenkori maximális külső statikus nyomást mutatja. A beállított légmennyiséget a gép a nyomásváltozástól függetlenül automatikusan a beállított értéken tartja. Egyszerűen beállítható, magas szintű üzembiztonsággal üzemel a szűrő elpiszkolódása esetén is. Szabad kifúvás esetén az üzemi pontban a TWL 300 típus teljesítményigénye 20 és a maximális 140 W között, a TWL 700 esetében pedig 40 és 600 W között van. Választható légmennyiség A vezérlőegységen történő beállítással a táblázatok szerinti légmennyiségek állíthatók be. A javasolt alapbeállításokat a táblázatban kiemelés jelöli (kapcsoló 0/Aut./1/2/3). Automata üzemmódban a 2-es fokozatot a napi időkapcsoló kapcsolja. Eltérő légmennyiség beállítására vonatkozó igényt rendeléskor jelezni kell. A légmennyiség utólagos megváltoztatását a szakszervíz szerelője végezheti el. Komfortszabályzó beépítése esetén a fokozatok a kijelzőn menüből választhatók. 5

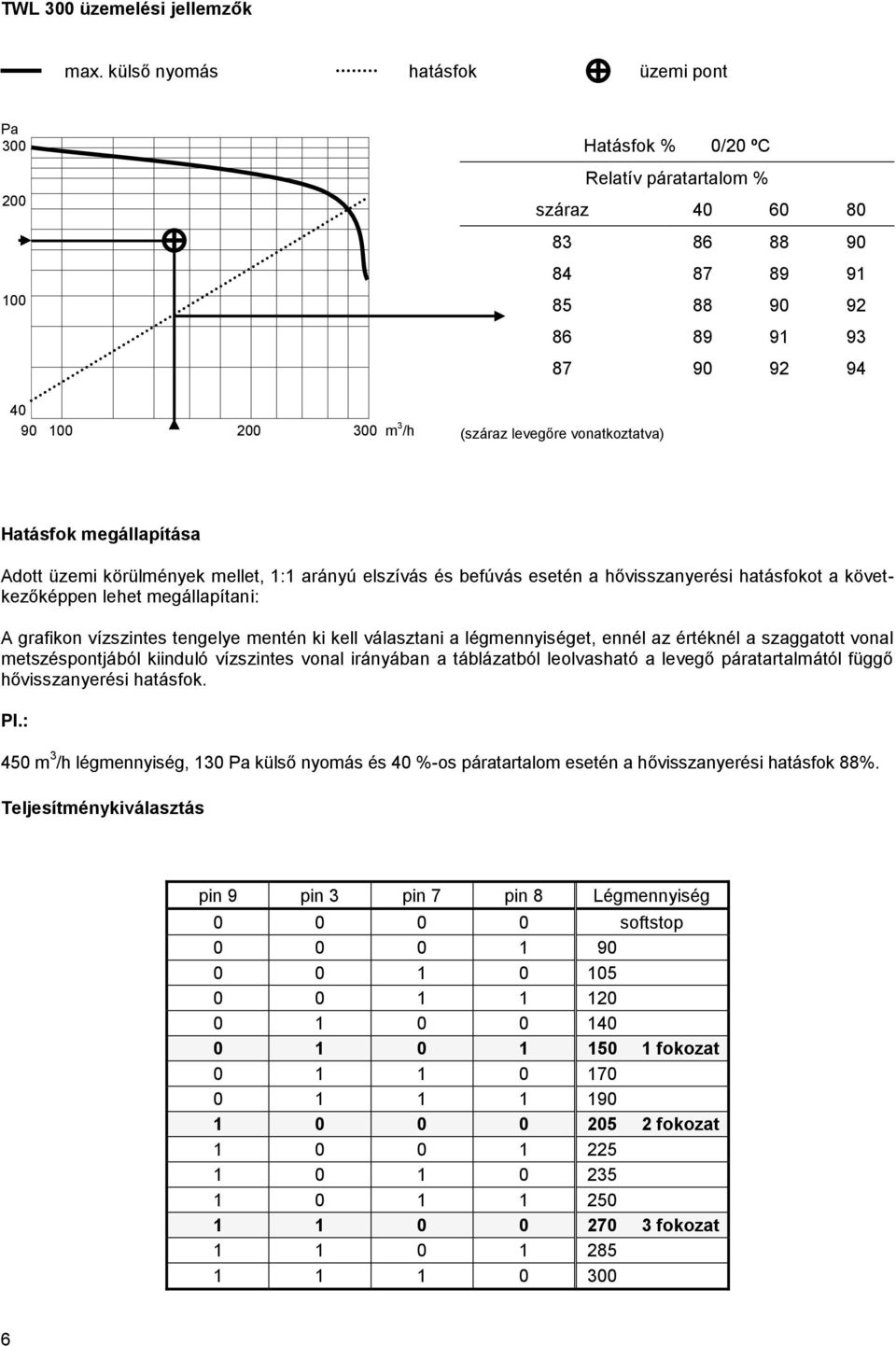

6 TWL 300 üzemelési jellemzők max. külső nyomás hatásfok üzemi pont Pa m 3 /h Hatásfok % 0/20 ºC Relatív páratartalom % száraz (száraz levegőre vonatkoztatva) Hatásfok megállapítása Adott üzemi körülmények mellet, 1:1 arányú elszívás és befúvás esetén a hővisszanyerési hatásfokot a következőképpen lehet megállapítani: A grafikon vízszintes tengelye mentén ki kell választani a légmennyiséget, ennél az értéknél a szaggatott vonal metszéspontjából kiinduló vízszintes vonal irányában a táblázatból leolvasható a levegő páratartalmától függő hővisszanyerési hatásfok. Pl.: 450 m 3 /h légmennyiség, 130 Pa külső nyomás és 40 %-os páratartalom esetén a hővisszanyerési hatásfok 88%. Teljesítménykiválasztás pin 9 pin 3 pin 7 pin 8 Légmennyiség softstop fokozat fokozat fokozat

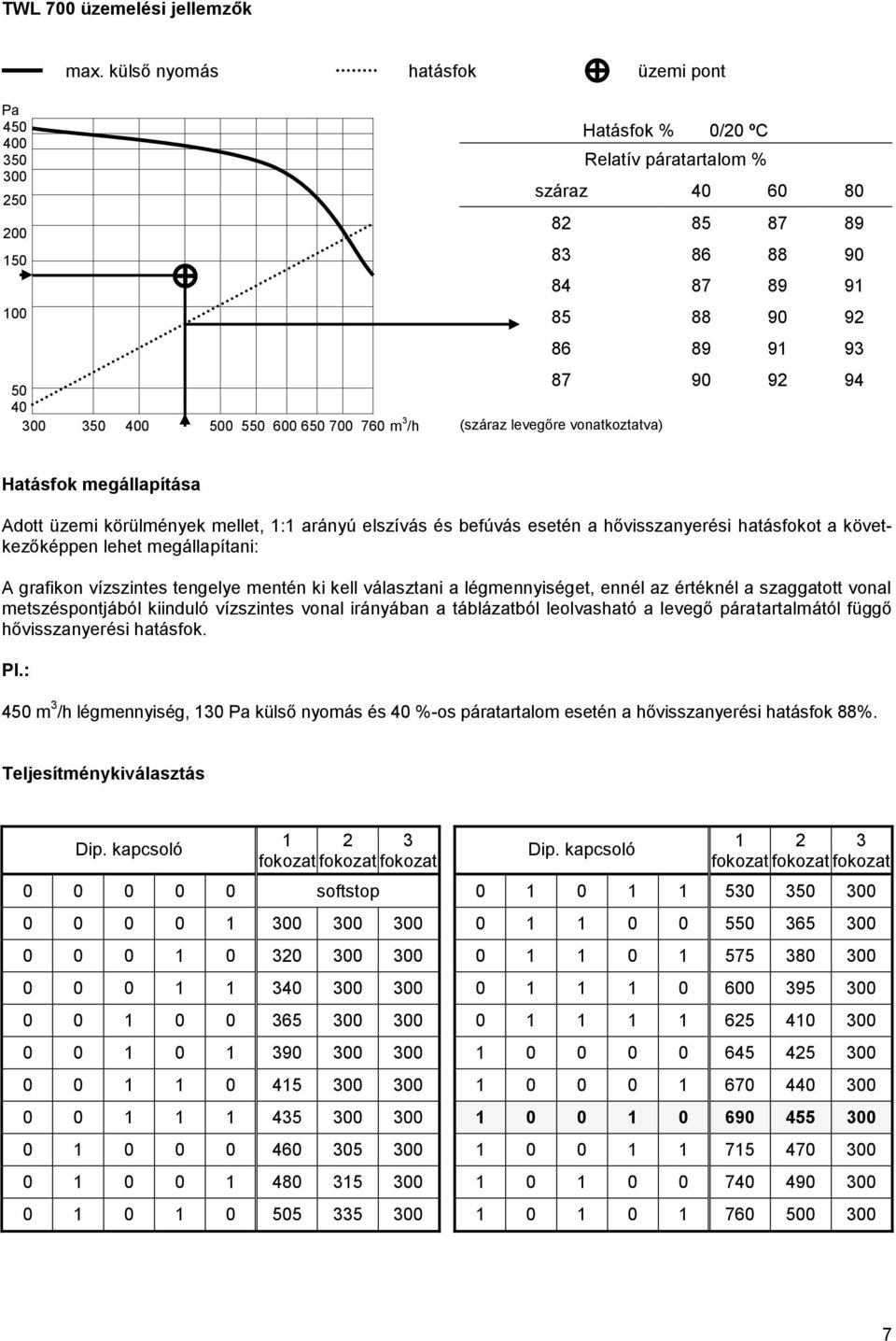

7 TWL 700 üzemelési jellemzők max. külső nyomás hatásfok üzemi pont Pa m 3 /h Hatásfok % 0/20 ºC Relatív páratartalom % száraz (száraz levegőre vonatkoztatva) Hatásfok megállapítása Adott üzemi körülmények mellet, 1:1 arányú elszívás és befúvás esetén a hővisszanyerési hatásfokot a következőképpen lehet megállapítani: A grafikon vízszintes tengelye mentén ki kell választani a légmennyiséget, ennél az értéknél a szaggatott vonal metszéspontjából kiinduló vízszintes vonal irányában a táblázatból leolvasható a levegő páratartalmától függő hővisszanyerési hatásfok. Pl.: 450 m 3 /h légmennyiség, 130 Pa külső nyomás és 40 %-os páratartalom esetén a hővisszanyerési hatásfok 88%. Teljesítménykiválasztás Dip. kapcsoló fokozat fokozat fokozat softstop Dip. kapcsoló fokozat fokozat fokozat
