1 OKTATÁSI SEGÉDLET a Környezeti kémia és analitika II. tantárgy laboratóriumi gyakorlatához I. éves Műszaki Környezeti szakmérnöki szakos hallgatók számára Készítette: Dr. Bodnár Ildikó főiskolai tanár DE-MK, Környezet- és Vegyészmérnöki Tanszék Debrecen, 2014.

2 Tartalomjegyzék ÁLTALÁNOS TUDNIVALÓK... 3 LABORATÓRIUMI MUNKAVÉDELMI ELŐÍRÁSOK... 4 A GYAKORLATOK RÉSZLETES LEÍRÁSA ALKALOM... 9 KÖRNYEZETI MINTA ÖSSZES SZERVES SZÉNTARTALMÁNAK MÉRÉSE (TOC) MELLÉKLET KÖRNYEZETI MINTA VAS (II)-TARTALMÁNAK MEGHATÁROZÁSA FOTOMETRIÁSAN.. 16 (VFM) ALKALOM VÍZMINTÁK VIZSGÁLATA IONKROMATOGRÁFIÁSAN MELLÉKLET

3 Környezeti kémia és analitika II. laboratóriumi gyakorlat Általános tudnivalók Heti óraszám: 1 óra, 5 hét x 1 óra, összesen: 5 óra. Tömbösítve 3+2 órás gyakorlatban az alábbi időpontokban: április óra, E218. Vízminőségvédelmi Laboratórium április óra, E218. Vízminőségvédelmi Laboratórium Oktatók: Dr. Bodnár Ildikó főiskolai tanár, Izbékiné Szabolcsik Andrea PhD hallgató A gyakorlathoz a hallgatónak gondoskodnia kell az alábbi eszközökről: Köpeny, vegyszeres kanál, csipesz, alkoholos filctoll, számológép, jegyzőkönyv, törlőruha (papírtörlő), gumikesztyű. Az oktatási segédlet felépítése: Ezen jegyzet rövid laboratóriumi munkavédelmi előírások és általános elméleti alapok után hetenként az alábbi bontásban tartalmazza a gyakorlat elvégzéséhez szükséges ismereteket: 1. A meghatározás elméleti alapjai 2. A feladatok leírása (receptúrális) 3. Mintaszámítások A gyakorlat tematikája: 1. alkalom: Laboratóriumi munkavédelmi előírások (balesetvédelmi oktatás). 1. Környezeti minta összes szerves széntartalmának mérése (TOC) 2. Környezeti minta vas-tartalmának meghatározása fotometriásan (VFM) 2. alkalom: Komplexometriás titrálások: 1. Vízminták vizsgálata ionkromatográfiásan (IC) Gyakorlathoz kapcsolódó, illetve felhasznált irodalom: Dr. Kőmíves József: Környezeti analitika, Műegyetemi kiadó, Budapest, Dr. Kőmíves József: Környezeti analitika gyakorlat, Műegyetemi kiadó, Budapest, Galbács Gábor Galbács Zoltán Sipos Pál: Műszeres analitikai kémiai gyakorlatok, JATEPress, Burger Kálmán: Az analitikai kémia alapjai, Semmelweis kiadó, Bp Környezeti kémia és analitika II. tantárgy előadásanyaga, A gyakorlatokon a megjelenés kötelező, hiányzást csak felmentés vagy orvosi igazolás esetén fogadunk el! A jegyzőkönyveket a minta alapján előre kézzel írva kell elkészíteni a mérési adatok, eredmény kihagyásával! Értékelés, gyakorlati jegy: A 2. laboratóriumi gyakorlat során zárthelyi dolgozat formájában van számonkérés, a laboratóriumi munkákból. A zárthelyi érdemjegye, illetve a jegyzőkönyvekre kapott érdemjegy átlaga adja meg a gyakorlati jegyet. Aláírás megszerzésének feltétele: gyakorlati jegy megszerzése 3

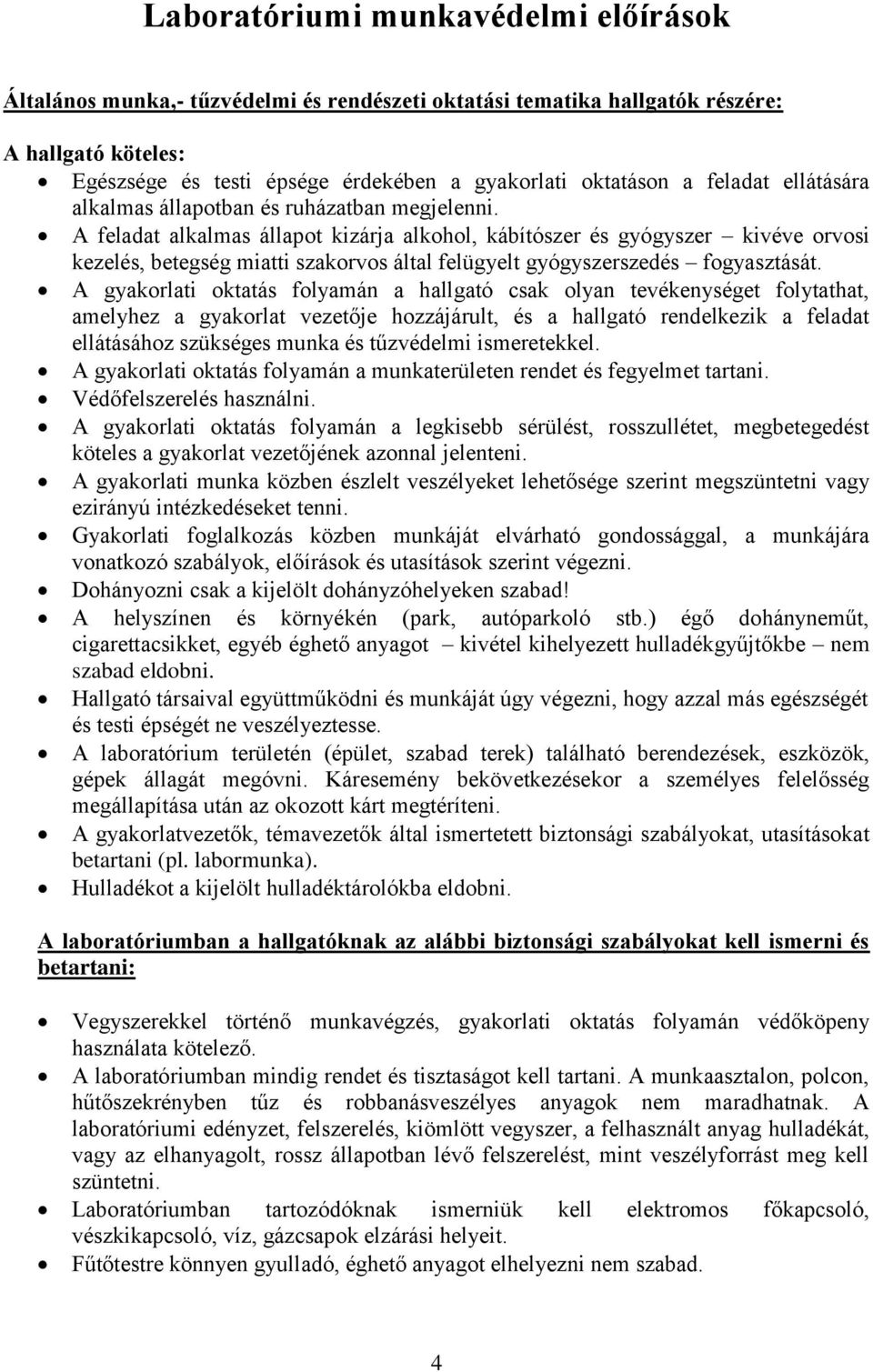

4 Laboratóriumi munkavédelmi előírások Általános munka,- tűzvédelmi és rendészeti oktatási tematika hallgatók részére: A hallgató köteles: Egészsége és testi épsége érdekében a gyakorlati oktatáson a feladat ellátására alkalmas állapotban és ruházatban megjelenni. A feladat alkalmas állapot kizárja alkohol, kábítószer és gyógyszer kivéve orvosi kezelés, betegség miatti szakorvos által felügyelt gyógyszerszedés fogyasztását. A gyakorlati oktatás folyamán a hallgató csak olyan tevékenységet folytathat, amelyhez a gyakorlat vezetője hozzájárult, és a hallgató rendelkezik a feladat ellátásához szükséges munka és tűzvédelmi ismeretekkel. A gyakorlati oktatás folyamán a munkaterületen rendet és fegyelmet tartani. Védőfelszerelés használni. A gyakorlati oktatás folyamán a legkisebb sérülést, rosszullétet, megbetegedést köteles a gyakorlat vezetőjének azonnal jelenteni. A gyakorlati munka közben észlelt veszélyeket lehetősége szerint megszüntetni vagy ezirányú intézkedéseket tenni. Gyakorlati foglalkozás közben munkáját elvárható gondossággal, a munkájára vonatkozó szabályok, előírások és utasítások szerint végezni. Dohányozni csak a kijelölt dohányzóhelyeken szabad! A helyszínen és környékén (park, autóparkoló stb.) égő dohányneműt, cigarettacsikket, egyéb éghető anyagot kivétel kihelyezett hulladékgyűjtőkbe nem szabad eldobni. Hallgató társaival együttműködni és munkáját úgy végezni, hogy azzal más egészségét és testi épségét ne veszélyeztesse. A laboratórium területén (épület, szabad terek) található berendezések, eszközök, gépek állagát megóvni. Káresemény bekövetkezésekor a személyes felelősség megállapítása után az okozott kárt megtéríteni. A gyakorlatvezetők, témavezetők által ismertetett biztonsági szabályokat, utasításokat betartani (pl. labormunka). Hulladékot a kijelölt hulladéktárolókba eldobni. A laboratóriumban a hallgatóknak az alábbi biztonsági szabályokat kell ismerni és betartani: Vegyszerekkel történő munkavégzés, gyakorlati oktatás folyamán védőköpeny használata kötelező. A laboratóriumban mindig rendet és tisztaságot kell tartani. A munkaasztalon, polcon, hűtőszekrényben tűz és robbanásveszélyes anyagok nem maradhatnak. A laboratóriumi edényzet, felszerelés, kiömlött vegyszer, a felhasznált anyag hulladékát, vagy az elhanyagolt, rossz állapotban lévő felszerelést, mint veszélyforrást meg kell szüntetni. Laboratóriumban tartozódóknak ismerniük kell elektromos főkapcsoló, vészkikapcsoló, víz, gázcsapok elzárási helyeit. Fűtőtestre könnyen gyulladó, éghető anyagot elhelyezni nem szabad. 4

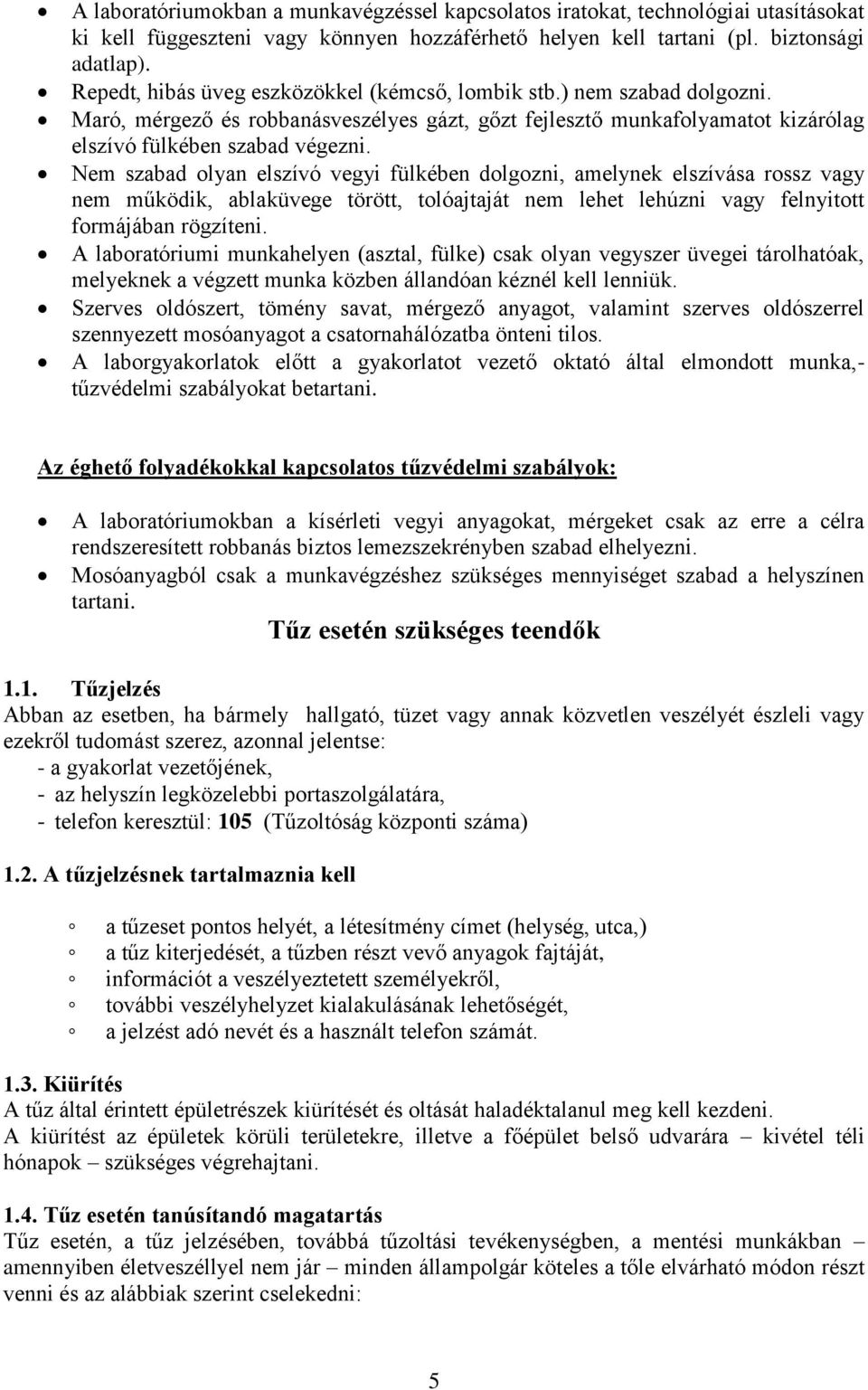

5 A laboratóriumokban a munkavégzéssel kapcsolatos iratokat, technológiai utasításokat ki kell függeszteni vagy könnyen hozzáférhető helyen kell tartani (pl. biztonsági adatlap). Repedt, hibás üveg eszközökkel (kémcső, lombik stb.) nem szabad dolgozni. Maró, mérgező és robbanásveszélyes gázt, gőzt fejlesztő munkafolyamatot kizárólag elszívó fülkében szabad végezni. Nem szabad olyan elszívó vegyi fülkében dolgozni, amelynek elszívása rossz vagy nem működik, ablaküvege törött, tolóajtaját nem lehet lehúzni vagy felnyitott formájában rögzíteni. A laboratóriumi munkahelyen (asztal, fülke) csak olyan vegyszer üvegei tárolhatóak, melyeknek a végzett munka közben állandóan kéznél kell lenniük. Szerves oldószert, tömény savat, mérgező anyagot, valamint szerves oldószerrel szennyezett mosóanyagot a csatornahálózatba önteni tilos. A laborgyakorlatok előtt a gyakorlatot vezető oktató által elmondott munka,- tűzvédelmi szabályokat betartani. Az éghető folyadékokkal kapcsolatos tűzvédelmi szabályok: A laboratóriumokban a kísérleti vegyi anyagokat, mérgeket csak az erre a célra rendszeresített robbanás biztos lemezszekrényben szabad elhelyezni. Mosóanyagból csak a munkavégzéshez szükséges mennyiséget szabad a helyszínen tartani. Tűz esetén szükséges teendők 1.1. Tűzjelzés Abban az esetben, ha bármely hallgató, tüzet vagy annak közvetlen veszélyét észleli vagy ezekről tudomást szerez, azonnal jelentse: - a gyakorlat vezetőjének, - az helyszín legközelebbi portaszolgálatára, - telefon keresztül: 105 (Tűzoltóság központi száma) 1.2. A tűzjelzésnek tartalmaznia kell a tűzeset pontos helyét, a létesítmény címet (helység, utca,) a tűz kiterjedését, a tűzben részt vevő anyagok fajtáját, információt a veszélyeztetett személyekről, további veszélyhelyzet kialakulásának lehetőségét, a jelzést adó nevét és a használt telefon számát Kiürítés A tűz által érintett épületrészek kiürítését és oltását haladéktalanul meg kell kezdeni. A kiürítést az épületek körüli területekre, illetve a főépület belső udvarára kivétel téli hónapok szükséges végrehajtani Tűz esetén tanúsítandó magatartás Tűz esetén, a tűz jelzésében, továbbá tűzoltási tevékenységben, a mentési munkákban amennyiben életveszéllyel nem jár minden állampolgár köteles a tőle elvárható módon részt venni és az alábbiak szerint cselekedni: 5

6 A környezetében lévő embereket és a portaszolgálatot a tűz észlelését követően riasztani. Életveszély esetén kezdje meg a veszélyeztetett személyek mentését, elsősegélyben részesítését és biztonságba helyezését. Rendelkezésére álló tűzoltó készülékekkel próbálja a tűz terjedését megakadályozni és a tűz oltását végezni. A kiérkező tűzoltók számára minden tűzeseménnyel kapcsolatos információt rendelkezésre bocsátani kiemelten a tűz helyére, kiterjedésére, emberélet veszélyezettségére vonatkozóan. Laboratóriumi tűz esetén a tennivalók sorrendje a következő: - emberélet mentése, - tűzjelzés, riasztás, kiürítés, - gázcsap elzárása, éghető anyag eltávolítása, - tűzoltás megkezdése. A balesetvédelmi oktatási anyag a munkavédelemről szóló 1993-ban elfogadott XCIII. törvény, a tűzvédelemről szóló XXXI. törvény és végrehajtási rendeletei alapján készült. 6

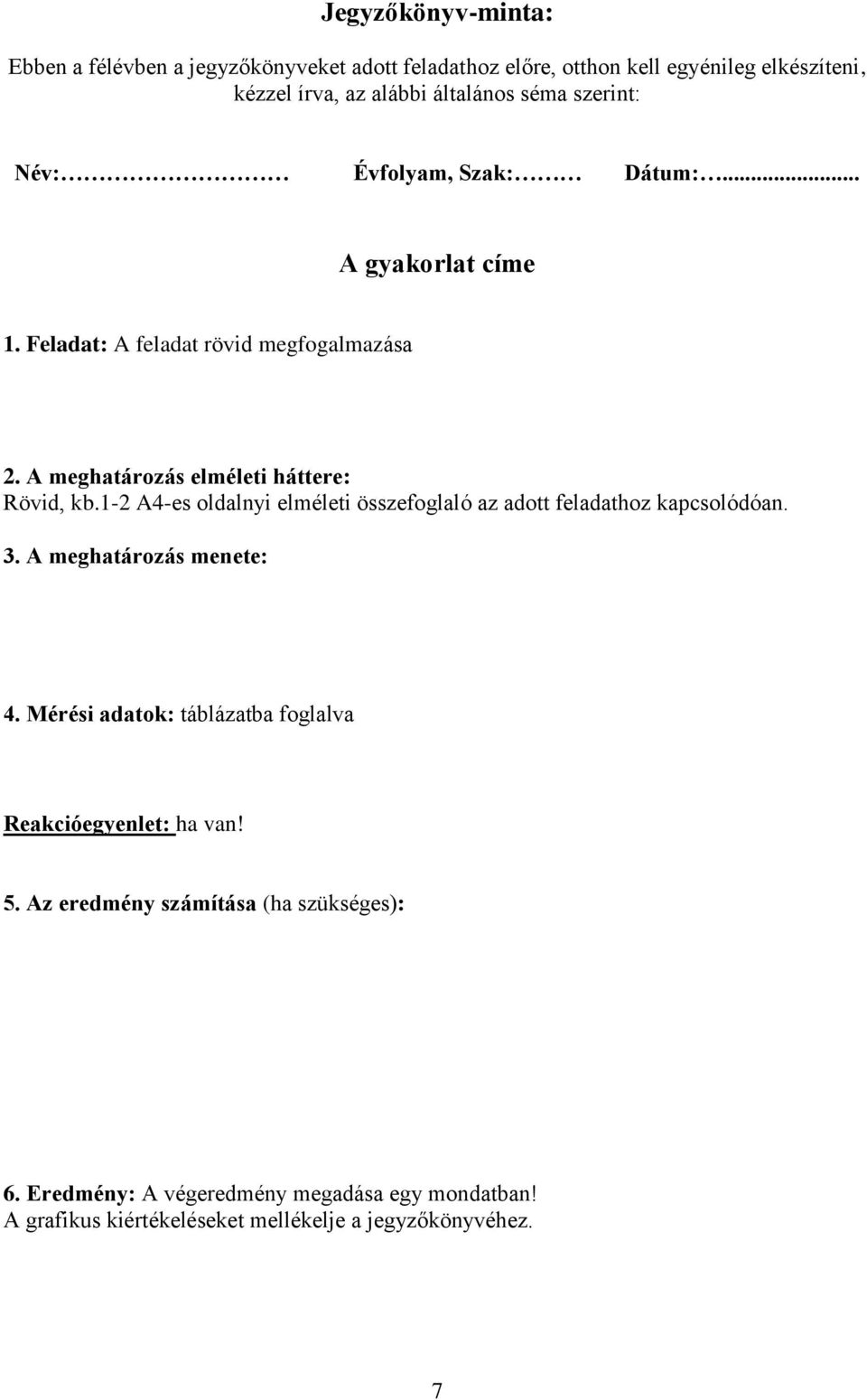

7 Jegyzőkönyv-minta: Ebben a félévben a jegyzőkönyveket adott feladathoz előre, otthon kell egyénileg elkészíteni, kézzel írva, az alábbi általános séma szerint: Név: Évfolyam, Szak: Dátum:... A gyakorlat címe 1. Feladat: A feladat rövid megfogalmazása 2. A meghatározás elméleti háttere: Rövid, kb.1-2 A4-es oldalnyi elméleti összefoglaló az adott feladathoz kapcsolódóan. 3. A meghatározás menete: 4. Mérési adatok: táblázatba foglalva Reakcióegyenlet: ha van! 5. Az eredmény számítása (ha szükséges): 6. Eredmény: A végeredmény megadása egy mondatban! A grafikus kiértékeléseket mellékelje a jegyzőkönyvéhez. 7

8 A gyakorlatok részletes leírása 8

9 1. alkalom Környezeti minta összes szerves széntartalmának mérése (TOC) 1. A MEGHATÁROZÁS ELMÉLETI HÁTTERE: 1.1. ÖSSZES SZERVES SZÉNTARTALOM (TOC) FOGALMA ÉS MÉRÉSE: A Shimadzu TOC-V CPN készülék alkalmas oldat minták szerves és szervetlen komponenseit jellemző összegparaméter megadására. A paraméterek (TOC/NPOC, TIC) napjainkban a termálvíz-analitikában egyre elterjedtebbek, pontosabbak, mint a kémiai- (KOI), illetve mint a biológiai oxigénigény (BOI). A készülék segítségével több mérési funkció közül is választhatunk: Összes széntartalom (TC) mérése = Összes szerves széntartalom (TOC) + Összes szervetlen széntartalom (TIC): a minta katalitikus oxidációjával képződött szén-dioxid mérés alapján Összes szerves széntartalom (TOC) mérése: TC-TIC, ill. Kiűzhető szerves széntartalom (POC) + Nem kiűzhető szerves széntartalom (NPOC). Összes szervetlen széntartalom (TIC) mérése: a minta savazásával képződött szén-dioxid mérés alapján Nem kiűzhető szerves széntartalom (NPOC), mely gyakorlatilag azonos a TOC-val ha nem tartalmaz a minta illékony szerves vegyületeket ALKALMAZOTT KÉSZÜLÉK ÉS MÉRÉSI MÓDSZER: A Shimadzu TOC-V CPN készülék részegységeit az 1. táblázat, sematikus ábráját és fotóját pedig a 1-2. ábrák mutatja be. 1. táblázat Shimadzu TOC-V CPN készülék alapelemei Rendszerelem Rendszerelem jellemzése Mérési lehetőségek TC, TOC, NPOC, TIC, Detektor NDIR (Non-dispersive Infrared) Automata mintaadagoló 72 minta bevitelére alkalmas automata mintaadagolóval, illetve mintabeviteli tartozékokkal rendelkezik, szükség esetén kézzel is injektálható Méréshatár 50 ppb ppm C Kimutatási határ 4 µg/l Megismételhetőség <5% Szoftver TOC Control-V vezérlő és adatgyűjtó szoftver Kiegészítés gázlefejtő panel (fali nyomáscsökkentő panel tűszeleppel, mely szintetikus levegővezetékre illeszthető) 9

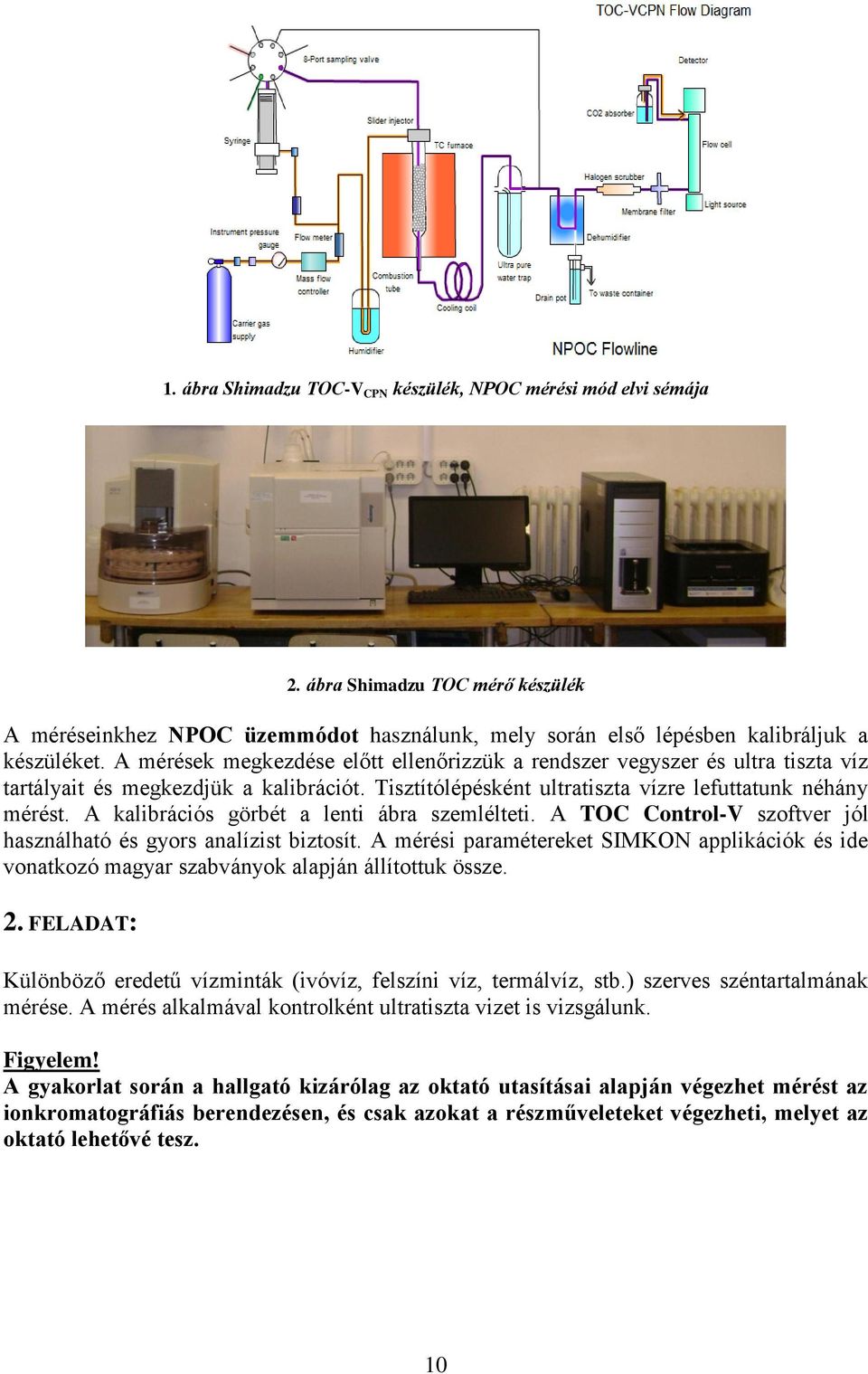

10 1. ábra Shimadzu TOC-V CPN készülék, NPOC mérési mód elvi sémája 2. ábra Shimadzu TOC mérő készülék A méréseinkhez NPOC üzemmódot használunk, mely során első lépésben kalibráljuk a készüléket. A mérések megkezdése előtt ellenőrizzük a rendszer vegyszer és ultra tiszta víz tartályait és megkezdjük a kalibrációt. Tisztítólépésként ultratiszta vízre lefuttatunk néhány mérést. A kalibrációs görbét a lenti ábra szemlélteti. A TOC Control-V szoftver jól használható és gyors analízist biztosít. A mérési paramétereket SIMKON applikációk és ide vonatkozó magyar szabványok alapján állítottuk össze. 2. FELADAT: Különböző eredetű vízminták (ivóvíz, felszíni víz, termálvíz, stb.) szerves széntartalmának mérése. A mérés alkalmával kontrolként ultratiszta vizet is vizsgálunk. Figyelem! A gyakorlat során a hallgató kizárólag az oktató utasításai alapján végezhet mérést az ionkromatográfiás berendezésen, és csak azokat a részműveleteket végezheti, melyet az oktató lehetővé tesz. 10

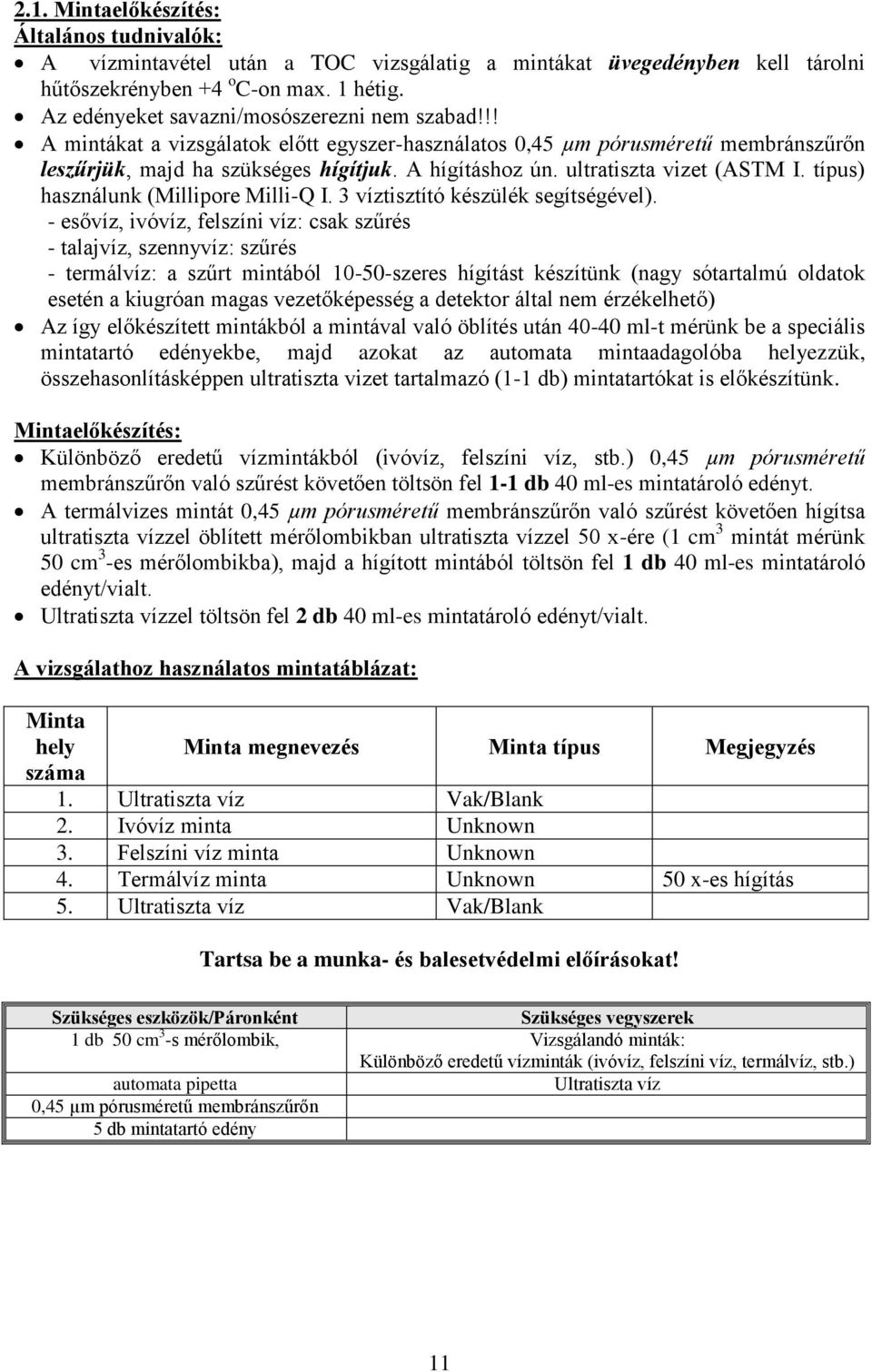

11 2.1. Mintaelőkészítés: Általános tudnivalók: A vízmintavétel után a TOC vizsgálatig a mintákat üvegedényben kell tárolni hűtőszekrényben +4 o C-on max. 1 hétig. Az edényeket savazni/mosószerezni nem szabad!!! A mintákat a vizsgálatok előtt egyszer-használatos 0,45 µm pórusméretű membránszűrőn leszűrjük, majd ha szükséges hígítjuk. A hígításhoz ún. ultratiszta vizet (ASTM I. típus) használunk (Millipore Milli-Q I. 3 víztisztító készülék segítségével). - esővíz, ivóvíz, felszíni víz: csak szűrés - talajvíz, szennyvíz: szűrés - termálvíz: a szűrt mintából szeres hígítást készítünk (nagy sótartalmú oldatok esetén a kiugróan magas vezetőképesség a detektor által nem érzékelhető) Az így előkészített mintákból a mintával való öblítés után ml-t mérünk be a speciális mintatartó edényekbe, majd azokat az automata mintaadagolóba helyezzük, összehasonlításképpen ultratiszta vizet tartalmazó (1-1 db) mintatartókat is előkészítünk. Mintaelőkészítés: Különböző eredetű vízmintákból (ivóvíz, felszíni víz, stb.) 0,45 µm pórusméretű membránszűrőn való szűrést követően töltsön fel 1-1 db 40 ml-es mintatároló edényt. A termálvizes mintát 0,45 µm pórusméretű membránszűrőn való szűrést követően hígítsa ultratiszta vízzel öblített mérőlombikban ultratiszta vízzel 50 x-ére (1 cm 3 mintát mérünk 50 cm 3 -es mérőlombikba), majd a hígított mintából töltsön fel 1 db 40 ml-es mintatároló edényt/vialt. Ultratiszta vízzel töltsön fel 2 db 40 ml-es mintatároló edényt/vialt. A vizsgálathoz használatos mintatáblázat: Minta hely Minta megnevezés Minta típus Megjegyzés száma 1. Ultratiszta víz Vak/Blank 2. Ivóvíz minta Unknown 3. Felszíni víz minta Unknown 4. Termálvíz minta Unknown 50 x-es hígítás 5. Ultratiszta víz Vak/Blank Tartsa be a munka- és balesetvédelmi előírásokat! Szükséges eszközök/páronként Szükséges vegyszerek 1 db 50 cm 3 -s mérőlombik, Vizsgálandó minták: Különböző eredetű vízminták (ivóvíz, felszíni víz, termálvíz, stb.) automata pipetta Ultratiszta víz 0,45 µm pórusméretű membránszűrőn 5 db mintatartó edény 11

12 2.2. NPOC mérés kalibrációja: A kalibrációt a gyakorlatvezető korábban a műszeren elvégezte, a mentett adatok használatosak jelen mérés kiértékeléséhez. A kalibráló anyag vízmentes káliumhidrogén-ftalát. A kalibrációhoz 20, 100 és 1000 ppm (mg/l) koncentrációjú oldatot kell készíteni, ezekből hígítva 4-4 pontos kalibrációkat kell elvégezni (2. táblázat). 2. táblázat: Shimadzu TOC-V CPN készülék NPOC mérésének kalibrációs adatai Kalibrációs mérések, ppm (mg/l) A kalibrációs görbéket a 3-5. ábrák szemléltetik. Kalibrációs pontok, ppm (mg/l) 20 1, 5, 10, , 25, 50, , 250, 500, ábra NPOC kalibráció (terület-koncentráció), 20 ppm (3-3 párhuzamos mérés átlaga) 4. ábra NPOC kalibráció (terület-koncentráció), 100 ppm (3-3 párhuzamos mérés átlaga) 5. ábra NPOC kalibráció (terület-koncentráció), 1000 ppm (3-3 párhuzamos mérés átlaga) 12

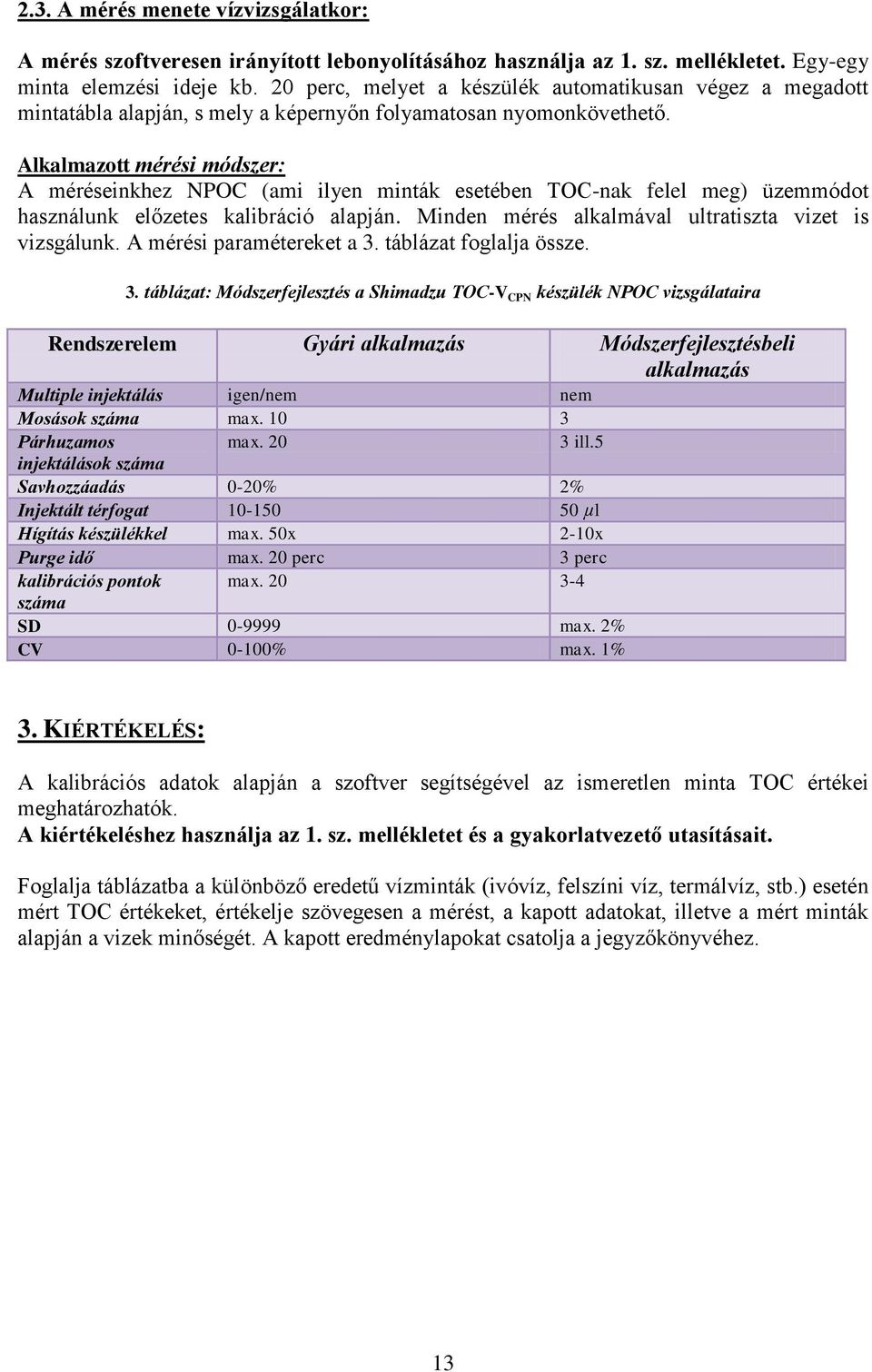

13 2.3. A mérés menete vízvizsgálatkor: A mérés szoftveresen irányított lebonyolításához használja az 1. sz. mellékletet. Egy-egy minta elemzési ideje kb. 20 perc, melyet a készülék automatikusan végez a megadott mintatábla alapján, s mely a képernyőn folyamatosan nyomonkövethető. Alkalmazott mérési módszer: A méréseinkhez NPOC (ami ilyen minták esetében TOC-nak felel meg) üzemmódot használunk előzetes kalibráció alapján. Minden mérés alkalmával ultratiszta vizet is vizsgálunk. A mérési paramétereket a 3. táblázat foglalja össze. 3. táblázat: Módszerfejlesztés a Shimadzu TOC-V CPN készülék NPOC vizsgálataira Rendszerelem Gyári alkalmazás Módszerfejlesztésbeli alkalmazás Multiple injektálás igen/nem nem Mosások száma max Párhuzamos max ill.5 injektálások száma Savhozzáadás 0-20% 2% Injektált térfogat µl Hígítás készülékkel max. 50x 2-10x Purge idő max. 20 perc 3 perc kalibrációs pontok max száma SD max. 2% CV 0-100% max. 1% 3. KIÉRTÉKELÉS: A kalibrációs adatok alapján a szoftver segítségével az ismeretlen minta TOC értékei meghatározhatók. A kiértékeléshez használja az 1. sz. mellékletet és a gyakorlatvezető utasításait. Foglalja táblázatba a különböző eredetű vízminták (ivóvíz, felszíni víz, termálvíz, stb.) esetén mért TOC értékeket, értékelje szövegesen a mérést, a kapott adatokat, illetve a mért minták alapján a vizek minőségét. A kapott eredménylapokat csatolja a jegyzőkönyvéhez. 13

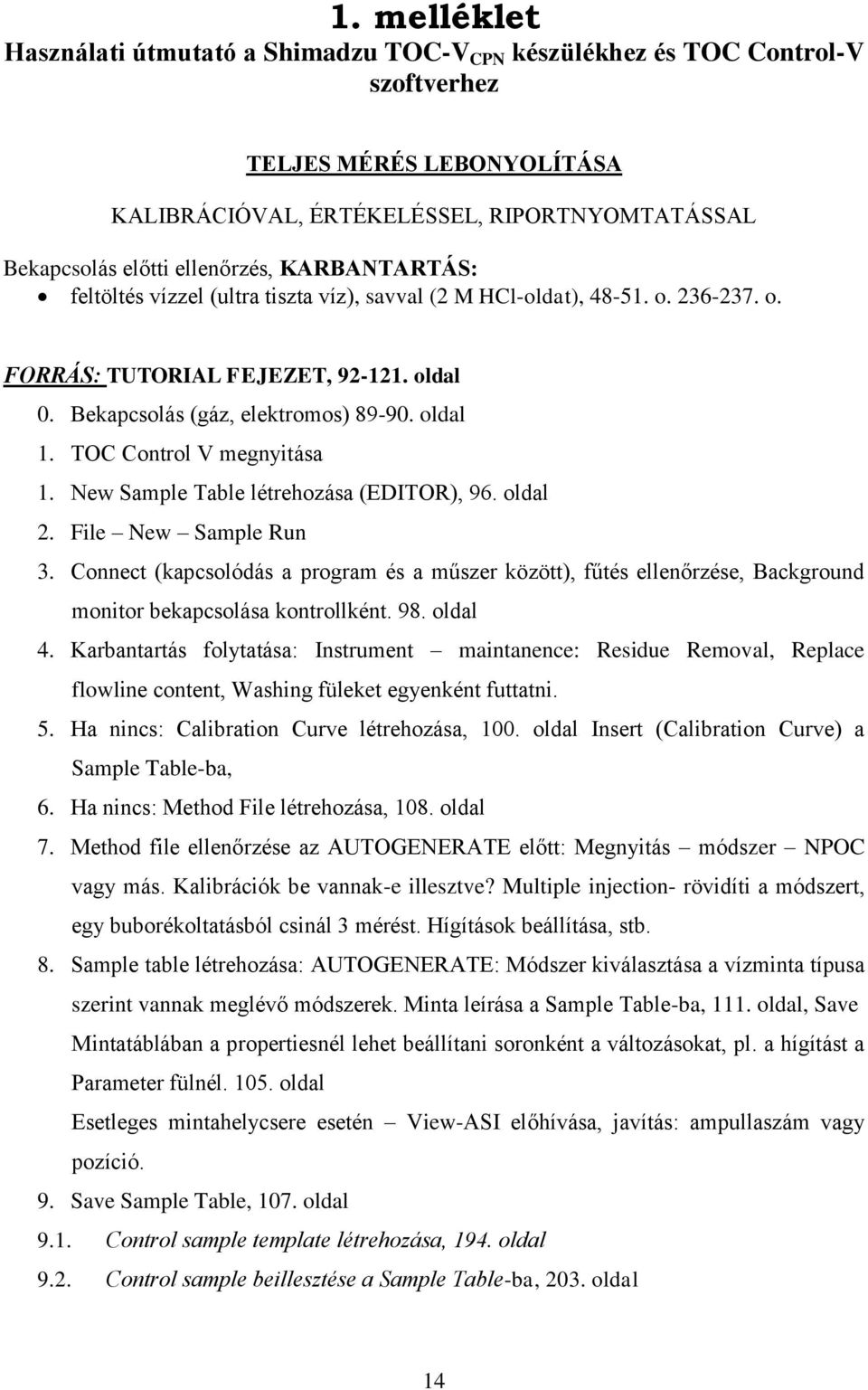

14 1. melléklet Használati útmutató a Shimadzu TOC-V CPN készülékhez és TOC Control-V szoftverhez TELJES MÉRÉS LEBONYOLÍTÁSA KALIBRÁCIÓVAL, ÉRTÉKELÉSSEL, RIPORTNYOMTATÁSSAL Bekapcsolás előtti ellenőrzés, KARBANTARTÁS: feltöltés vízzel (ultra tiszta víz), savval (2 M HCl-oldat), o o. FORRÁS: TUTORIAL FEJEZET, oldal 0. Bekapcsolás (gáz, elektromos) oldal 1. TOC Control V megnyitása 1. New Sample Table létrehozása (EDITOR), 96. oldal 2. File New Sample Run 3. Connect (kapcsolódás a program és a műszer között), fűtés ellenőrzése, Background monitor bekapcsolása kontrollként. 98. oldal 4. Karbantartás folytatása: Instrument maintanence: Residue Removal, Replace flowline content, Washing füleket egyenként futtatni. 5. Ha nincs: Calibration Curve létrehozása, 100. oldal Insert (Calibration Curve) a Sample Table-ba, 6. Ha nincs: Method File létrehozása, 108. oldal 7. Method file ellenőrzése az AUTOGENERATE előtt: Megnyitás módszer NPOC vagy más. Kalibrációk be vannak-e illesztve? Multiple injection- rövidíti a módszert, egy buborékoltatásból csinál 3 mérést. Hígítások beállítása, stb. 8. Sample table létrehozása: AUTOGENERATE: Módszer kiválasztása a vízminta típusa szerint vannak meglévő módszerek. Minta leírása a Sample Table-ba, 111. oldal, Save Mintatáblában a propertiesnél lehet beállítani soronként a változásokat, pl. a hígítást a Parameter fülnél oldal Esetleges mintahelycsere esetén View-ASI előhívása, javítás: ampullaszám vagy pozíció. 9. Save Sample Table, 107. oldal 9.1. Control sample template létrehozása, 194. oldal 9.2. Control sample beillesztése a Sample Table-ba, 203. oldal 14

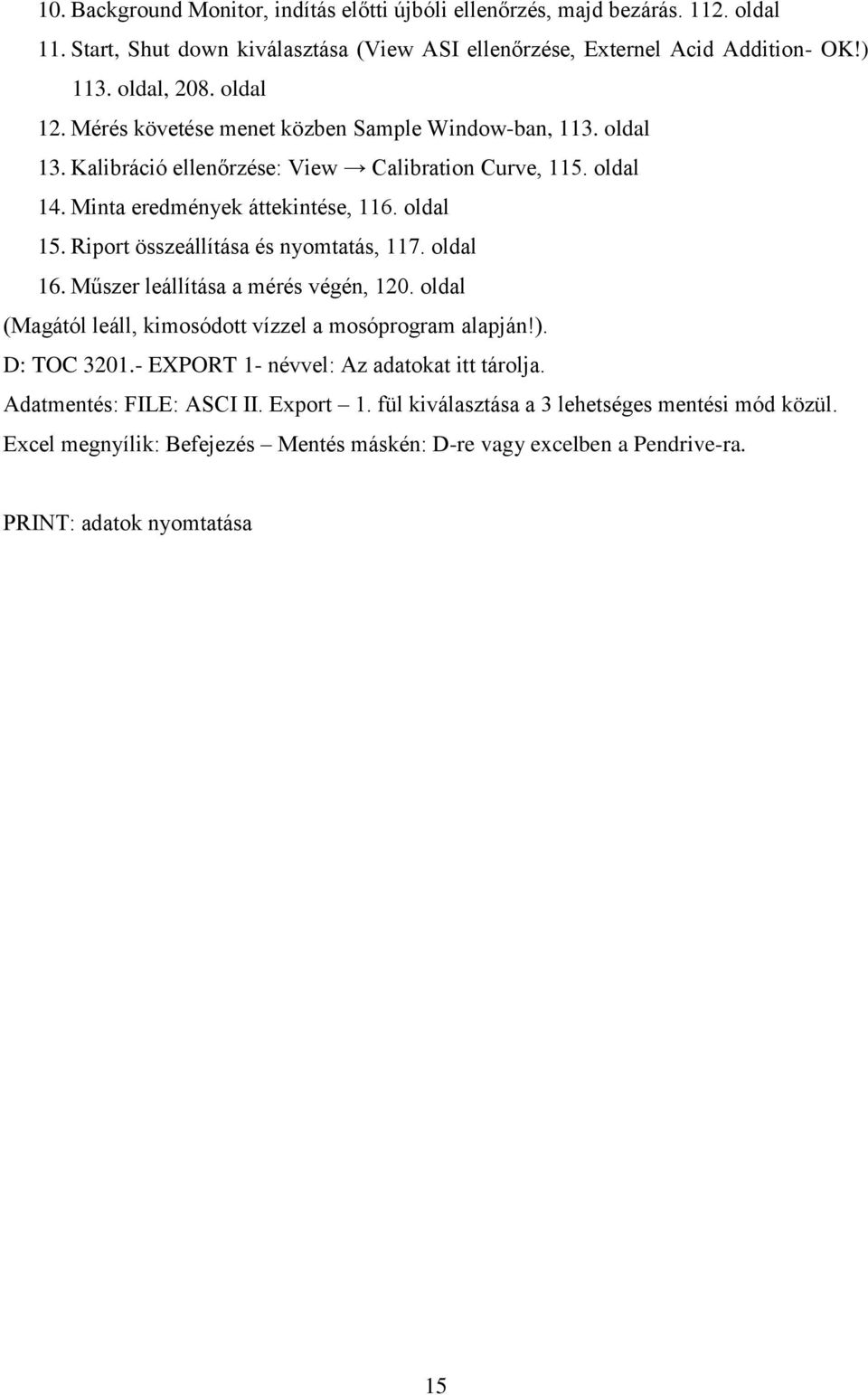

15 10. Background Monitor, indítás előtti újbóli ellenőrzés, majd bezárás oldal 11. Start, Shut down kiválasztása (View ASI ellenőrzése, Externel Acid Addition- OK!) 113. oldal, 208. oldal 12. Mérés követése menet közben Sample Window-ban, 113. oldal 13. Kalibráció ellenőrzése: View Calibration Curve, 115. oldal 14. Minta eredmények áttekintése, 116. oldal 15. Riport összeállítása és nyomtatás, 117. oldal 16. Műszer leállítása a mérés végén, 120. oldal (Magától leáll, kimosódott vízzel a mosóprogram alapján!). D: TOC EXPORT 1- névvel: Az adatokat itt tárolja. Adatmentés: FILE: ASCI II. Export 1. fül kiválasztása a 3 lehetséges mentési mód közül. Excel megnyílik: Befejezés Mentés máskén: D-re vagy excelben a Pendrive-ra. PRINT: adatok nyomtatása 15

16 Környezeti minta vas (II)-tartalmának meghatározása fotometriásan (VFM) 1. A MEGHATÁROZÁS ELMÉLETI HÁTTERE: AZ UV-VIS SPEKTROFOTOMERTIA ALAPJAI A mérés a molekulák és ionok fényelnyelésén alapszik. A fényelnyelés az ultraibolya (UV) vagy látható (VIS) tartományból történik, melynek hullámhossztartománya (180 nm-780nm). Az UV-VIS spektrofotometria széles körben elterjedt módszer, mely minőségi és mennyiségi elemzéseket egyaránt lehetővé tesz. Elsősorban környezeti minták vas(ii)-, nitrát-, ammónium- és foszfát-tartalmának meghatározására használják. Ha egy színes oldaton át fényt bocsátunk keresztül, az oldatban lévő molekulák egy része az összetett fényből valamilyen hullámhossztartományban fényt nyel el. A fényelnyelést abszorbanciának (A) nevezzük. Az, hogy milyen hullámhossztartományban történik az elnyelés, az oldat anyagi minőségétől függ, az elnyelés intenzitása pedig a koncentrációval arányos. Ha a vizsgálandó anyag oldata színtelen, akkor csak akkor tudjuk meghatározni mennyiségét ezen módszerrel, ha valamilyen szelektív reagens segítségével színes vegyületté alakítjuk. A fényelnyelés és koncentráció kapcsolatát a Lambert Beer törvény írja le. Lambert-Beer törvény: Ha egy párhuzamos lapokkal határolt (L vastagságú) homogén rendszeren (lehet oldat, mely oldott molekulákat tartalmaz, vagy lehet gáz) merőlegesen I 0 intenzitású fényt engedünk át, a fény egy része a közegen áthaladva elnyelődik, majd csökkent erősséggel (I) hagyja el a közeget. A fényelnyelés (abszorbancia) nagysága arányos a fény közegben megtett útjával (rétegvastagság, L), és a koncentrációval (c). Ha a mérés során az átvilágított réteg vastagságát nem változtatjuk, a fényelnyelés csak a koncentráció függvénye. Lambert-Beer törvény alakja: 6. ábra Fényelnyelés homogén közegben A = - log I tr /I o =. L. c 16

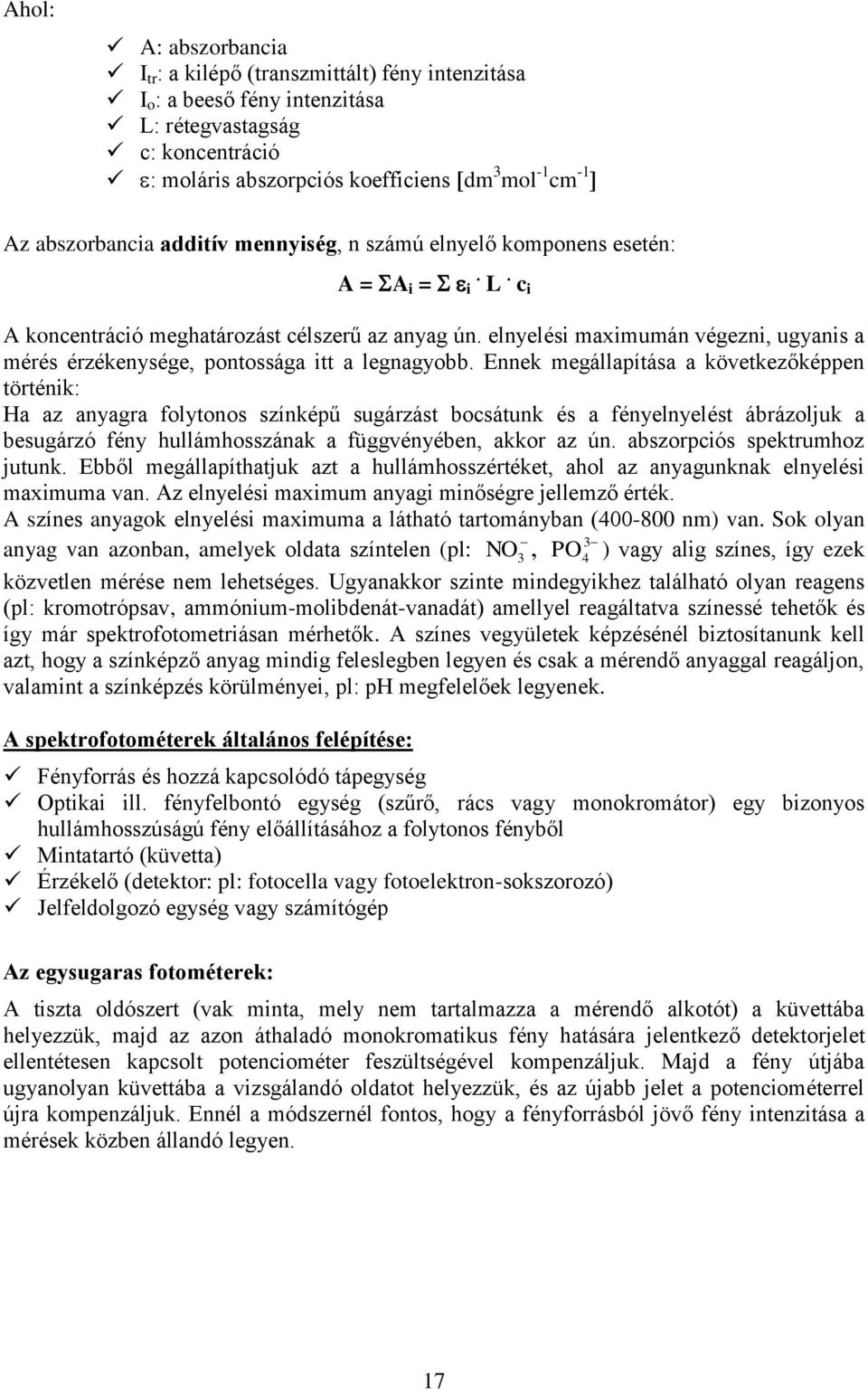

17 Ahol: A: abszorbancia I tr : a kilépő (transzmittált) fény intenzitása I o : a beeső fény intenzitása L: rétegvastagság c: koncentráció : moláris abszorpciós koefficiens dm 3 mol -1 cm -1 Az abszorbancia additív mennyiség, n számú elnyelő komponens esetén: A = A i = i. L. c i A koncentráció meghatározást célszerű az anyag ún. elnyelési maximumán végezni, ugyanis a mérés érzékenysége, pontossága itt a legnagyobb. Ennek megállapítása a következőképpen történik: Ha az anyagra folytonos színképű sugárzást bocsátunk és a fényelnyelést ábrázoljuk a besugárzó fény hullámhosszának a függvényében, akkor az ún. abszorpciós spektrumhoz jutunk. Ebből megállapíthatjuk azt a hullámhosszértéket, ahol az anyagunknak elnyelési maximuma van. Az elnyelési maximum anyagi minőségre jellemző érték. A színes anyagok elnyelési maximuma a látható tartományban ( nm) van. Sok olyan 3 anyag van azonban, amelyek oldata színtelen (pl: NO 3, PO 4 ) vagy alig színes, így ezek közvetlen mérése nem lehetséges. Ugyanakkor szinte mindegyikhez található olyan reagens (pl: kromotrópsav, ammónium-molibdenát-vanadát) amellyel reagáltatva színessé tehetők és így már spektrofotometriásan mérhetők. A színes vegyületek képzésénél biztosítanunk kell azt, hogy a színképző anyag mindig feleslegben legyen és csak a mérendő anyaggal reagáljon, valamint a színképzés körülményei, pl: ph megfelelőek legyenek. A spektrofotométerek általános felépítése: Fényforrás és hozzá kapcsolódó tápegység Optikai ill. fényfelbontó egység (szűrő, rács vagy monokromátor) egy bizonyos hullámhosszúságú fény előállításához a folytonos fényből Mintatartó (küvetta) Érzékelő (detektor: pl: fotocella vagy fotoelektron-sokszorozó) Jelfeldolgozó egység vagy számítógép Az egysugaras fotométerek: A tiszta oldószert (vak minta, mely nem tartalmazza a mérendő alkotót) a küvettába helyezzük, majd az azon áthaladó monokromatikus fény hatására jelentkező detektorjelet ellentétesen kapcsolt potenciométer feszültségével kompenzáljuk. Majd a fény útjába ugyanolyan küvettába a vizsgálandó oldatot helyezzük, és az újabb jelet a potenciométerrel újra kompenzáljuk. Ennél a módszernél fontos, hogy a fényforrásból jövő fény intenzitása a mérések közben állandó legyen. 17

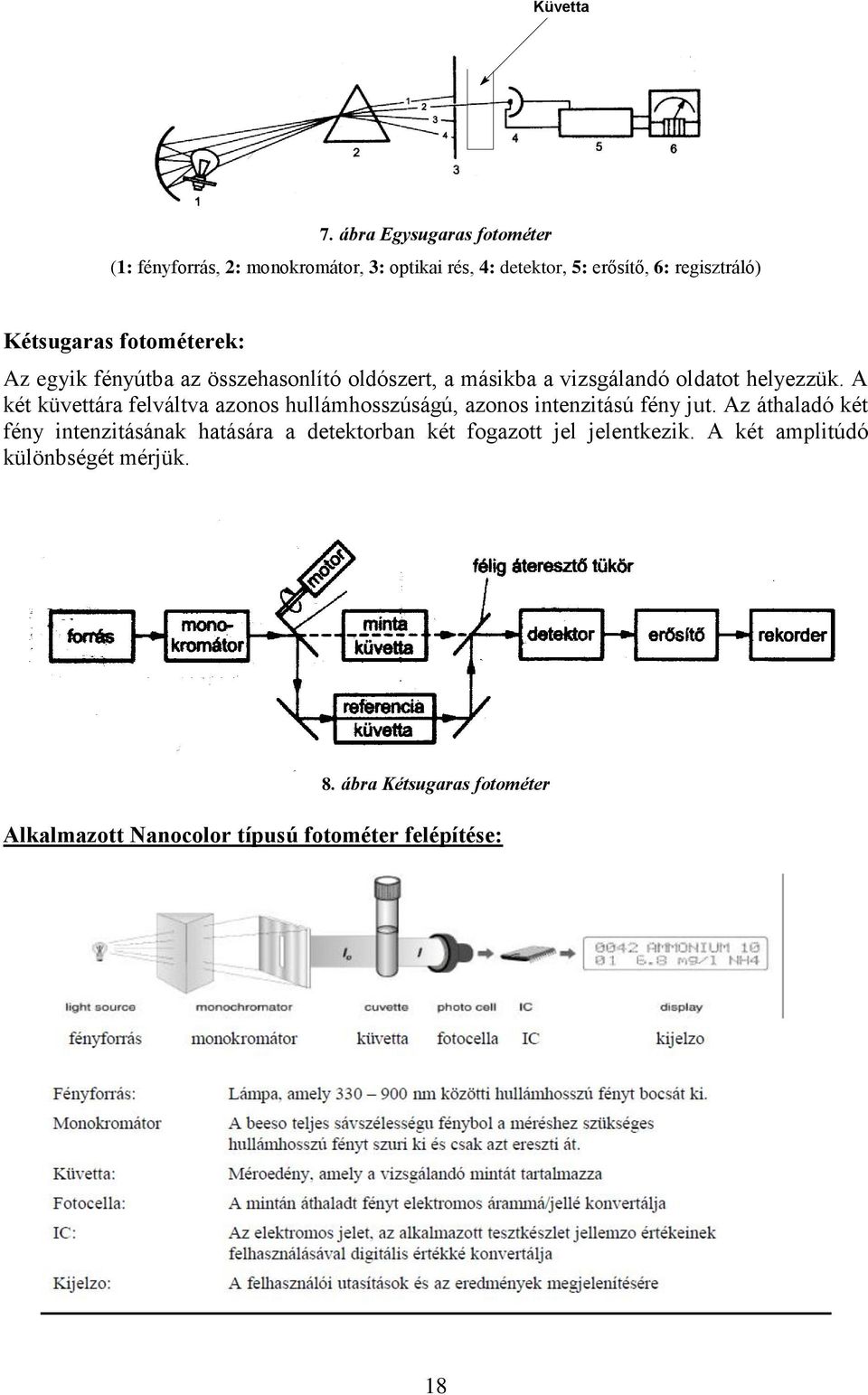

18 Küvetta 7. ábra Egysugaras fotométer (1: fényforrás, 2: monokromátor, 3: optikai rés, 4: detektor, 5: erősítő, 6: regisztráló) Kétsugaras fotométerek: Az egyik fényútba az összehasonlító oldószert, a másikba a vizsgálandó oldatot helyezzük. A két küvettára felváltva azonos hullámhosszúságú, azonos intenzitású fény jut. Az áthaladó két fény intenzitásának hatására a detektorban két fogazott jel jelentkezik. A két amplitúdó különbségét mérjük. 8. ábra Kétsugaras fotométer Alkalmazott Nanocolor típusú fotométer felépítése: 18

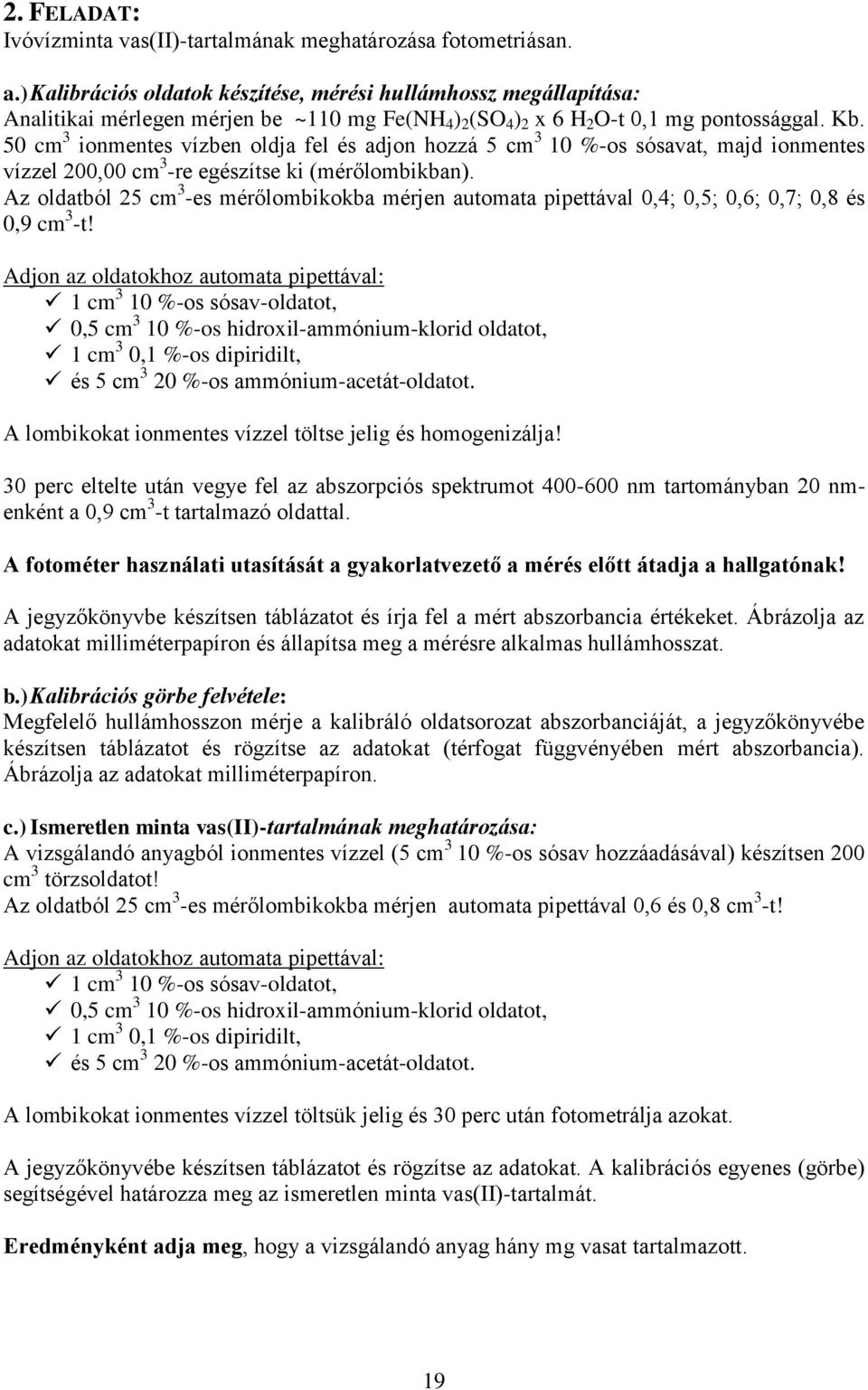

19 2. FELADAT: Ivóvízminta vas(ii)-tartalmának meghatározása fotometriásan. a.) Kalibrációs oldatok készítése, mérési hullámhossz megállapítása: Analitikai mérlegen mérjen be ~110 mg Fe(NH 4 ) 2 (SO 4 ) 2 x 6 H 2 O-t 0,1 mg pontossággal. Kb. 50 cm 3 ionmentes vízben oldja fel és adjon hozzá 5 cm 3 10 %-os sósavat, majd ionmentes vízzel 200,00 cm 3 -re egészítse ki (mérőlombikban). Az oldatból 25 cm 3 -es mérőlombikokba mérjen automata pipettával 0,4; 0,5; 0,6; 0,7; 0,8 és 0,9 cm 3 -t! Adjon az oldatokhoz automata pipettával: 1 cm 3 10 %-os sósav-oldatot, 0,5 cm 3 10 %-os hidroxil-ammónium-klorid oldatot, 1 cm 3 0,1 %-os dipiridilt, és 5 cm 3 20 %-os ammónium-acetát-oldatot. A lombikokat ionmentes vízzel töltse jelig és homogenizálja! 30 perc eltelte után vegye fel az abszorpciós spektrumot nm tartományban 20 nmenként a 0,9 cm 3 -t tartalmazó oldattal. A fotométer használati utasítását a gyakorlatvezető a mérés előtt átadja a hallgatónak! A jegyzőkönyvbe készítsen táblázatot és írja fel a mért abszorbancia értékeket. Ábrázolja az adatokat milliméterpapíron és állapítsa meg a mérésre alkalmas hullámhosszat. b.) Kalibrációs görbe felvétele: Megfelelő hullámhosszon mérje a kalibráló oldatsorozat abszorbanciáját, a jegyzőkönyvébe készítsen táblázatot és rögzítse az adatokat (térfogat függvényében mért abszorbancia). Ábrázolja az adatokat milliméterpapíron. c.) Ismeretlen minta vas(ii)-tartalmának meghatározása: A vizsgálandó anyagból ionmentes vízzel (5 cm 3 10 %-os sósav hozzáadásával) készítsen 200 cm 3 törzsoldatot! Az oldatból 25 cm 3 -es mérőlombikokba mérjen automata pipettával 0,6 és 0,8 cm 3 -t! Adjon az oldatokhoz automata pipettával: 1 cm 3 10 %-os sósav-oldatot, 0,5 cm 3 10 %-os hidroxil-ammónium-klorid oldatot, 1 cm 3 0,1 %-os dipiridilt, és 5 cm 3 20 %-os ammónium-acetát-oldatot. A lombikokat ionmentes vízzel töltsük jelig és 30 perc után fotometrálja azokat. A jegyzőkönyvébe készítsen táblázatot és rögzítse az adatokat. A kalibrációs egyenes (görbe) segítségével határozza meg az ismeretlen minta vas(ii)-tartalmát. Eredményként adja meg, hogy a vizsgálandó anyag hány mg vasat tartalmazott. 19

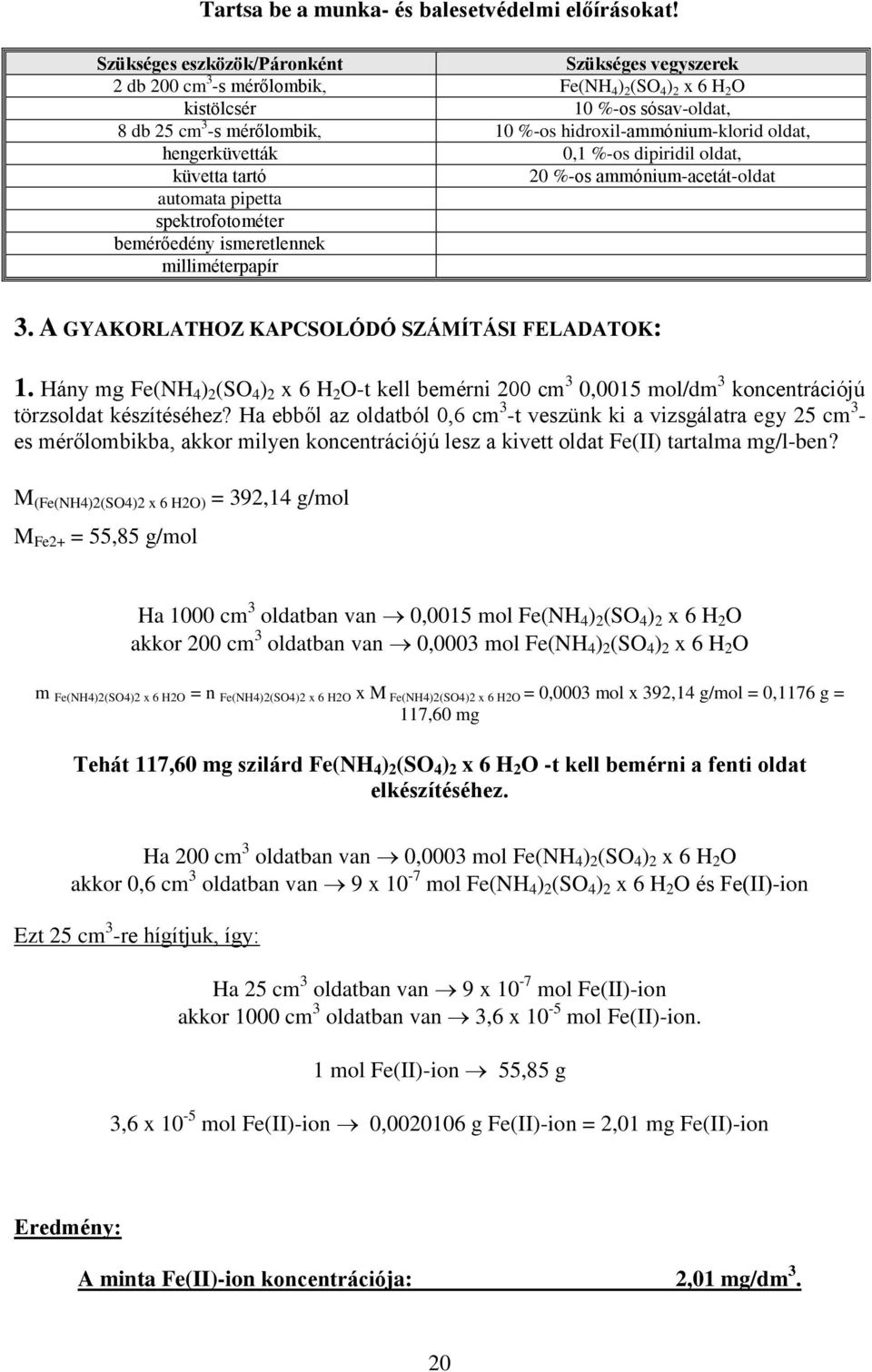

20 Tartsa be a munka- és balesetvédelmi előírásokat! Szükséges eszközök/páronként Szükséges vegyszerek 2 db 200 cm 3 -s mérőlombik, Fe(NH 4 ) 2 (SO 4 ) 2 x 6 H 2 O kistölcsér 10 %-os sósav-oldat, 8 db 25 cm 3 -s mérőlombik, 10 %-os hidroxil-ammónium-klorid oldat, hengerküvetták 0,1 %-os dipiridil oldat, küvetta tartó 20 %-os ammónium-acetát-oldat automata pipetta spektrofotométer bemérőedény ismeretlennek milliméterpapír 3. A GYAKORLATHOZ KAPCSOLÓDÓ SZÁMÍTÁSI FELADATOK: 1. Hány mg Fe(NH 4 ) 2 (SO 4 ) 2 x 6 H 2 O-t kell bemérni 200 cm 3 0,0015 mol/dm 3 koncentrációjú törzsoldat készítéséhez? Ha ebből az oldatból 0,6 cm 3 -t veszünk ki a vizsgálatra egy 25 cm 3 - es mérőlombikba, akkor milyen koncentrációjú lesz a kivett oldat Fe(II) tartalma mg/l-ben? M (Fe(NH4)2(SO4)2 x 6 H2O) = 392,14 g/mol M Fe2+ = 55,85 g/mol Ha 1000 cm 3 oldatban van 0,0015 mol Fe(NH 4 ) 2 (SO 4 ) 2 x 6 H 2 O akkor 200 cm 3 oldatban van 0,0003 mol Fe(NH 4 ) 2 (SO 4 ) 2 x 6 H 2 O m Fe(NH4)2(SO4)2 x 6 H2O = n Fe(NH4)2(SO4)2 x 6 H2O x M Fe(NH4)2(SO4)2 x 6 H2O = 0,0003 mol x 392,14 g/mol = 0,1176 g = 117,60 mg Tehát 117,60 mg szilárd Fe(NH 4 ) 2 (SO 4 ) 2 x 6 H 2 O -t kell bemérni a fenti oldat elkészítéséhez. Ha 200 cm 3 oldatban van 0,0003 mol Fe(NH 4 ) 2 (SO 4 ) 2 x 6 H 2 O akkor 0,6 cm 3 oldatban van 9 x 10-7 mol Fe(NH 4 ) 2 (SO 4 ) 2 x 6 H 2 O és Fe(II)-ion Ezt 25 cm 3 -re hígítjuk, így: Ha 25 cm 3 oldatban van 9 x 10-7 mol Fe(II)-ion akkor 1000 cm 3 oldatban van 3,6 x 10-5 mol Fe(II)-ion. 1 mol Fe(II)-ion 55,85 g 3,6 x 10-5 mol Fe(II)-ion 0, g Fe(II)-ion = 2,01 mg Fe(II)-ion Eredmény: A minta Fe(II)-ion koncentrációja: 2,01 mg/dm 3. 20

21 2. alkalom Vízminták vizsgálata ionkromatográfiásan (IC) 1. A MEGHATÁROZÁS ELMÉLETI HÁTTERE: 1.1. A KROMATOGRÁFIA ELVI ALAPJAI A kromatográfiás elválasztási módszer feladata, hogy egy mintakeverék egymáshoz hasonló viselkedésű komponenseit elválassza, azonosítsa és mennyiségüket meghatározza. Az elválasztás során az elválasztandó alkotók két egymással érintkező fázis között oszlanak meg. Az egyik fázis áll, így ezt állófázisnak, a másik fázis mozog (halad előre az állófázison), így ezt mozgófázisnak (eluensnek, fluid fázisnak) nevezzük. Az állófázis lehet szilárd anyag vagy folyadék. Utóbbi esetben a mozdulatlanságát úgy valósítjuk meg, hogy a folyadék vékony film alakjában helyezkedik el a porózus szemcsés szilárd hordozón. A mozgófázis lehet az állófázissal nem elegyedő folyadék vagy gáz. Az elválasztandó mintakeverék a mozgófázisba jutva azzal együtt vándorol az állófázison keresztül. A keverék komponensei a mozgófázissal és az állófázissal különböző típusú és mértékű kölcsönhatásokat alakítanak ki. Így az állófázisban eltérő ideig tartózkodnak. Ennek következtében előrehaladásuk átlagos sebessége is különböző lesz: egyes komponensek előrehaladnak, míg mások lemaradoznak, és így az állófázist időben elkülönülve hagyják el. Összefoglalva, a fenti meghatározásnak három lényeges eleme van: 1. az álló és mozgó fázis 2. a fázisok közti anyagátmenet és 3. a minta alkotói és az állófázis közötti kölcsönhatások különbözősége 9. ábra A komponensek szétválása az oszlopban A kromatográfiás eljárás során az állófázison keresztül haladó oldatnak valamilyen kémiai vagy fizikai tulajdonságát, pl. elektromos vezetőképességét mérjük és azt az idő függvényében ábrázoljuk. Az így kapott függvényt kromatogramnak nevezzük. A kromatogramokon egy csúcsokból álló sorozat látható, az egyes csúcsok a minta komponenseire jellemzőek. Az a komponens halad leggyorsabban keresztül az oszlopon, mely az oszlopon a legkevésbé fékeződik le. Ennek a kromatogram első csúcsa felel meg. A komponensekre jellemző adat a retenciós idő és a csúcsok alatti terület. Egy anionokat tartalmazó oldat kromatogramja látható a 10. ábrán: 21

22 10. ábra Anionok kromatogramja A retenciós idő a mintának a mozgófázisba juttatásától a komponens detektor által mért maximális koncentrációjának a megjelenéséig eltelt idő (A kromatogramon az adott maximális csúcsmagassághoz tartozó idő). A retenciós idő komponensenként változik, és az anyagi minőségre jellemző. Pl a fenti ábra alapján egy adott módszer alkalmazása esetén: t R (fluorid) = 2,3 perc, t R (klorid) = 3,8 perc, t R (nitrit) = 4,1 perc stb. Az adott mérési körülmények közötti retenciós idők meghatározása alapján minőségi azonosításra is van lehetőségünk. A kromatogram másik jellemző adata a csúcsok alatti terület, mely az oszlopon átfolyó oldat komponenseinek mennyiségével arányos. Így visszaszámolható a vizsgált oldat koncentrációja. A kromatográfiás vizsgálattal tehát minőségi és mennyiségi analízist is végezhetünk. A kromatográfiás módszerek csoportosítása történhet az állófázis alakja és minősége szerint. Az állófázisok többnyire granulált anyagok melyet csőbe töltve vagy sík felületen elterítve használunk. Állófázisként használhatunk papírt is. Eszerint tehát három csoportot különböztetünk meg: oszlop, rétegkromatográfia és papírkromatográfia A mozgó fázis halmazállapota is lehet csoportosítási szempont. A mozgó fázis lehet gáz, folyadék vagy szuperkritikus folyadék. Így ismert: Gázkromatográfia (GC) Folyadékkromatográfia (LC) Szuperkritikus fluid kromatográfia (SFC) A folyadékkromatográfián belül az állófázis minősége, illetve a komponensek elkülönülését előidéző folyamat szerint számos módszer különíthető el: adszorpciós, megoszlásos és ioncserés illetve ionkromatográfia, stb. Az adszorpciós kromatográfia esetén az elválasztandó komponensek különféleképpen kötődnek (adszorbeálódnak) az állófázison. 22

23 Megoszlásos folyadékkromatográfia: Az állófázis folyadék, amelyet szemcsés hordozó felületére adszorbeálnak. A mozgó fázis olyan folyadék, mely az állófázissal nem elegyedik. Általában vízzel nem elegyedő, kevésbé poláros oldószereket (benzol, toluol, kloroform, éter, stb.) használnak. Az elválasztandó anyagok megoszlása és elúció közben vándorlási sebessége a két oldószerben való oldhatóság mértékétől függ. A módszer poláros jellegű szerves anyagok (zsírsavak, alkoholok, fenolok, stb.) elválasztására alkalmas. Ioncserés folyadékkromatográfia: Az állófázis ioncserélő gyanta, az eluens pedig elektrolitot tartalmazó vizes oldat. A megoszló, elválasztandó anyagok ionok. Ioncserés kromatográfiával elválaszthatók a ritkaföldfémek vagy az aminosavak. A detektálás fotometriás, amperometriás módszerrel történhet. A gyakorlat során alkalmazott módszer A gyakorlat során az oszlopkromatográfiás módszereken belül az ionromatográfiás méréseket IC/HPLC) ismerjük meg. HPLC (NAGYNYOMÁSÚ FOLYADÉKKROMATOGRÁFIA) A folyadékkromatográfia legelterjedtebb változata a nagynyomású folyadékkromatográfia (HPLC), melynek lényege, hogy az apró szemcsés állófázison, (melyet egy acélcsőbe töltenek) nagy nyomással áramoltatják keresztül a mozgófázist. Így a komponensek elválasztása gyorsabb, hatékonyabb. A HPLC-s méréstechnika speciális fajtája az ionkromatográfia. Az ionkromatográfia töltéssel rendelkező részecskék, ionok elválasztására, meghatározására alkalmas analitikai módszer. Az elválasztás azon alapul, hogy a különböző ionok töltésük és méretük függvényében különböző mértékben kötődnek meg ellentétes töltésű szilárd anyag, az álló fázis felszínén. Az erősebben adszorbeálódó anyag a gyengébben kötődőt leszoríthatja a szilárd fázisról, kicserélheti a felületen. Így a leggyengébben kötődő kis töltésű, nagy méretű ionok érkeznek meg először az oszlop végére (ezeknek lesz legkisebb a retenciós idejük) míg a nagy töltésű és kis méretű, erősen adszorbeálódó ionok leglassabban haladva később jelennek meg az oszlop végén. Az elválasztandó ionok töltésétől függően választjuk ki az analitikai oszlopunkat, vagyis az álló fázis minőségét. Ha a meghatározni kívánt mintakeverékünk negatív töltésű ionokból áll, akkor ún. anioncserélő (pozitív töltésű) oszlopot kell választanunk a meghatározáshoz. Ha a mintakeverékünk pozitív töltésű ionokból áll, kationcserélő (negatív töltésfelülettel rendelkező) oszlopot kell használnunk. Az analitikai kolonna egy állandó hőmérsékletet biztosító termosztátban helyezkedik el. Folyadék fázisként híg vizes oldatokat alkalmazunk, az ioncsere által okozott ph változások elkerülése érdekében általában puffer-oldatokat. Ebbe a folyamatosan áramló puffer-oldatba fecskendezzük a mérendő oldatunkat. Az oszlop végén kifolyó oldatot vezetőképesség mérő detektoron áramoltatjuk át, amikor is a mérendő komponens koncentrációjával arányos jelet kapunk. Ha a detektor által érzékelt jelet (vezetőképesség változása) időben ábrázoljuk, egy kromatogramhoz jutunk. 23

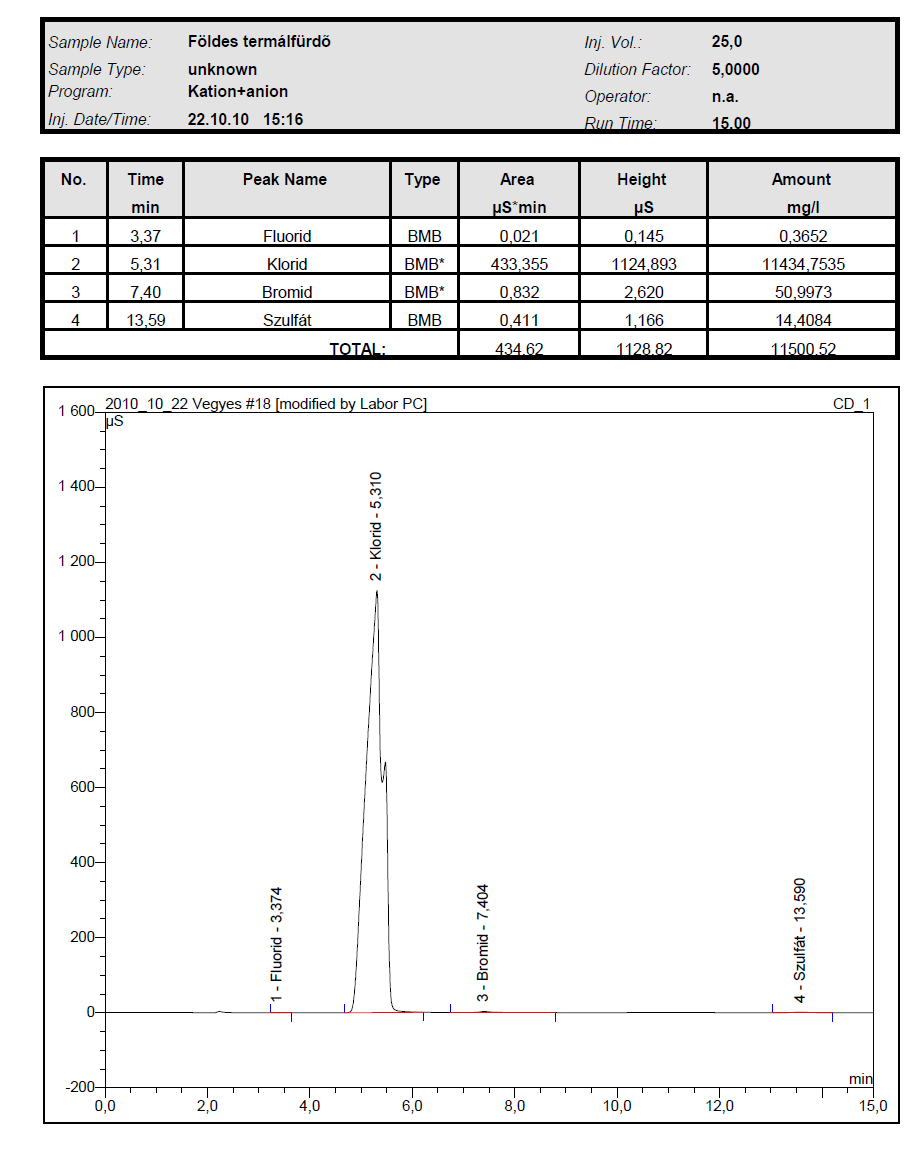

24 Az ismeretlen mintakeverék ionjainak meghatározása érdekében először ismert koncentrációjú ionokat tartalmazó oldatokat (hitelesítő oldatok) fecskendezünk be az ionkromatográfba és felvesszük az egyes standard tagok kromatogramjait. 11. ábra A kromatogramok kalibrációs görbéje A kromatogramon az elválasztott alkotórészekhez tartozó csúcsok alatti területet meghatározzuk. Ez ma már elektronikus úton, az ún. integrátorral vagy számítógépes adatfeldolgozással történik AZ ALKALMAZOTT KÉSZÜLÉK JELLEMZÉSE: Az általunk használt ún. DIONEX ICS-3000 dual ionkromatográfiás rendszer alkalmas erős és gyenge savak anionjainak meghatározására ionelnyomással, valamint egy- és kétértékű kationok meghatározására. Az eluens és mintaáramlási útvonal is egyaránt teljesen fémmentes. A vezérlő CHROMELEON Chromatography Management szoftver rendkívül sokoldalú, a készülék rendelkezik a megfelelő PC-illesztéssel. A hardver komponenseket a vezérlő és adatgyűjtő/feldolgozó szoftver monitorozza. A ábrák az ionkromatográfiás készüléket, az 4. táblázat a rendszer alapelemeit mutatja be. A rendszer alapelemei: pumpa, gázmentesítő, 50 db minta befogadására képes automata mintabeviteli egység ill. mintaváltó, kolonna termosztáttal, elektrolitikus ionelnyomó reaktor (szupresszor), vezetőképességmérő detektor. 12. ábra: DIONEX ICS-3000 típusú ionkromatográfiás rendszer 24

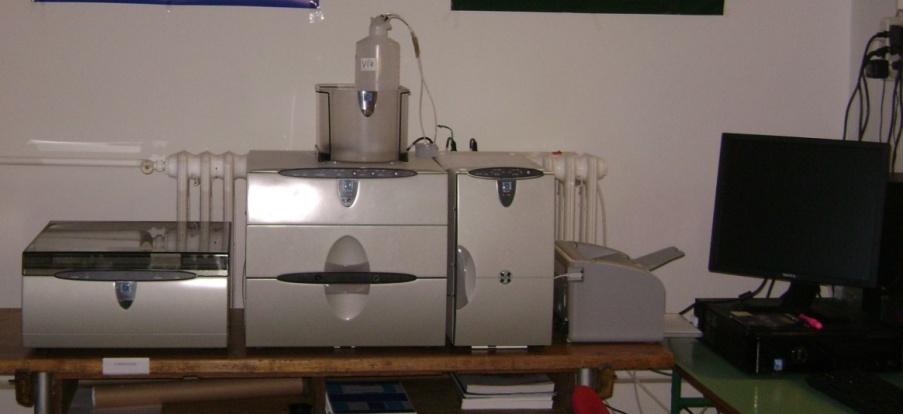

25 13. ábra: DIONEX ICS-3000 típusú ionkromatográfiás rendszer 4. táblázat: A DIONEX ICS-3000 típusú ionkromatográfiás rendszer alapelemei Rendszerelem Kromatográfiás pumpák (2 db, izokratikus) Vezetőképességi detektorok (2 db) Rendszerelem jellemzése Kétdugattyús kromatográfiás pumpa, kémiailag inert, fémmentes pumpafejjel, PEEK Áramlási sebesség tartomány 0-10 ml/perc, beállítható 0,001 ml/perc lépésekben Max nyomás: 35 MPa Mikroprocesszor vezérelt digitális jelfeldolgozás Mérési tartomány: μs/cm Felbontás: 0,00238 ns/cm Termosztált vezetőképességi cella, aminek a hőstabilitása <0,001 o C A komplett, működő rendszer (eluenssel, oszloppal, anion szupresszorral) zaja<0,2 ns/cm Oszloptermosztátok (2 db) Alkalmasak 1 vagy 2 db 25 cm hosszúságú analitikai oszlop befogadására az előtét oszlopokkal együtt úgy, hogy a rendszerben egyidejűleg használt anion és kation oszlopok egyaránt termosztálva legyenek, akár két eltérő hőmérsékletre is (ahogyan azt a különböző oszlopok és elválasztások igénylik). Az oszloptermosztátok +40 o C-ig tudnak fűteni, a hőmérséklet stabilitásauk +/- 0,2 o C. Mintaváltó Teljesen fémmentes mintaáramlási útvonal Képes elvégezni a minták szűrését legalább 0.2 μm-es szűrőn keresztül. A minták mérése között a mintavevő tűt automatikusan öblíti. Injektorok Motorizált injektor szelep a megfelelő méretű minta hurokkal Max. működési nyomás 35 MPa 25

26 Alkalmazott módszer: Az anionágon nátrium-karbonát, nátriumhidrogénkarbonát tartalmú eluenssel, míg a kationágon kénsav eluenssel dolgoztunk. A mérési paramétereket DIONEX applikációk és ide vonatkozó magyar szabványok alapján állítottuk össze: Oszlopok: anionág: Dionex IonPac AS14A (4 x 250 mm), előtét kolonna: AG 14A (4 x 50 mm) kationág: Dionex IonPac CS12 (4 x 250 mm), előtét kolonna: CG 12 (4 x 50 mm) Áramlási sebesség: 1,0 ml/min, izokratikus elválasztás Injektált térfogat: 25 l Eluensek: anionág: 8 mmol/l Na 2 CO 3, 1 mmol/l NaHCO 3 kationág: 22 mn H 2 SO 4 Hőmérséklet: 30 C Detektor: Vezetőképességi Szupresszorok: anionág: ASRS 300, 4 mm visszaforgatott eluens üzemmód, 35 C, 43 ma kationág: CSRS 300, 4 mm visszaforgatott eluens üzemmód, 35 C, 129 ma Kromatogram futási idő: kb. 15 min Standardok: anionág: fluorid, klorid, bromid, nitrit, nitrát, foszfát, szulfát kationág: lítium, nátrium, ammónium, kálium, magnézium, kálcium 5. táblázat: DIONEX ICS-3000 típusú ionkromatográfiás rendszerrel történő mérés standarjai Kation standard Anion standard Komponens Koncentráció Komponens Koncentráció mg/l mg/l Lítium 51 +/- 0,2 Fluorid 20 Nátrium 201 +/- 1 Klorid 30 Ammónium 403 +/- 5 Nitrit 99,5 Kálium 201 +/-2 Bromid 100 Magnézium 200 +/- 1 Nitrát 100 Kalcium 995 +/-3 Foszfát 150 Szulfát

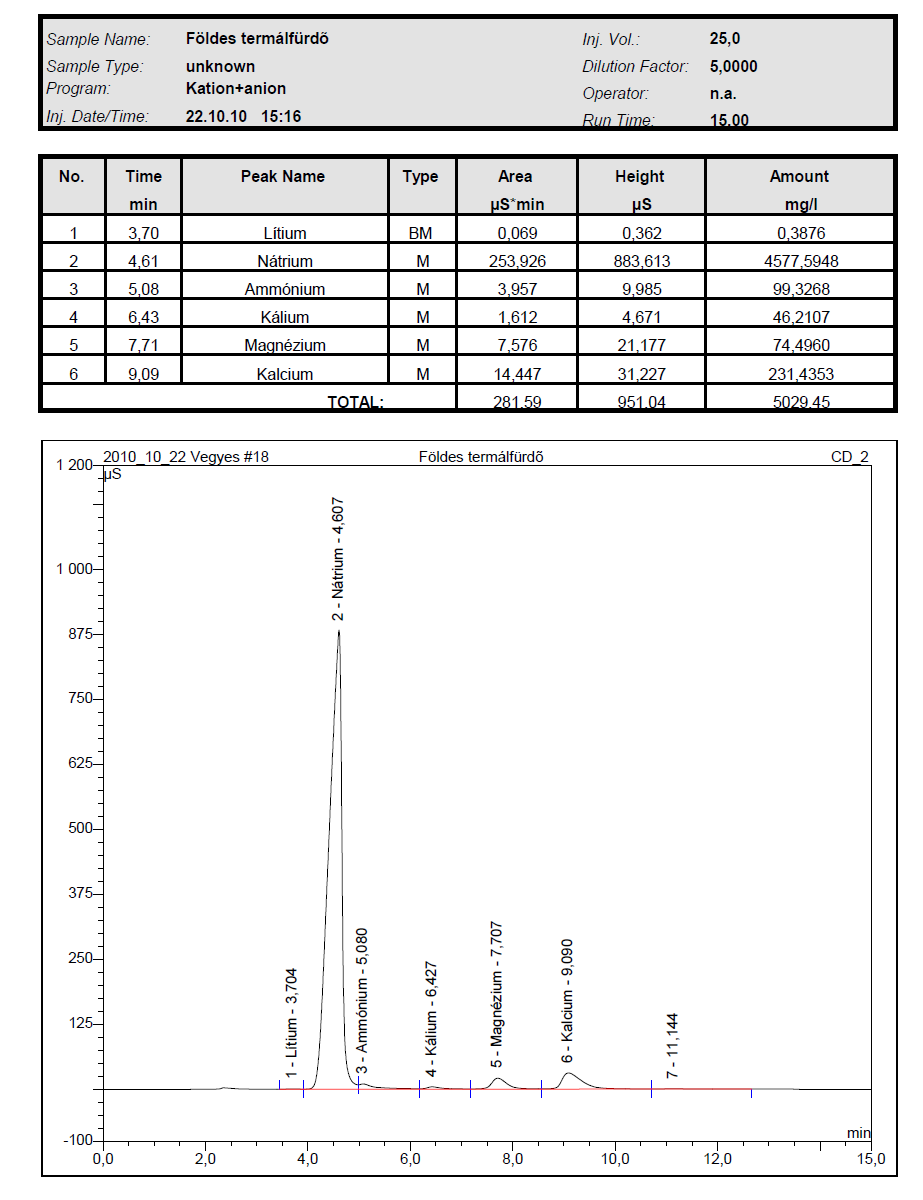

27 Mintakromatogramok: 27

28 28

29 29

30 30

31 2. FELADAT: Különböző eredetű vízminták (ivóvíz, felszíni víz, termálvíz, stb.) anion és kation-tartalmának meghatározása ionkromatográfiás módszerrel. A mérés alkalmával kontrolként ultratiszta vizet, illetve standard oldatokat is vizsgálunk. Figyelem! A gyakorlat során a hallgató kizárólag az oktató utasításai alapján végezhet mérést az ionkromatográfiás berendezésen, és csak azokat a részműveleteket végezheti, melyet az oktató lehetővé tesz Eluens és standard oldatok készítése: Eluensek: anionág: 8 mmol/l Na 2 CO 3, 1 mmol/l NaHCO 3 kationág: 22 mn = 11 mmol/l H 2 SO 4 Eluens készítéshez használt törzsoldatok (hűtőszekrényben tárolva): anionág: 0,5 mol/l Na 2 CO 3, 0,5 mol/l NaHCO 3 kationág: 1 N (=0,5 mol/l) H 2 SO 4 A mérésekhez szükséges eluens készítésekor az anionághoz egy 500 ml-es tiszta és ultratiszta vízzel öblített mérőlombikba mérjen be 8 ml 0,5 mol/l Na 2 CO 3, és 1 ml 0,5 mol/l NaHCO 3 oldatokat automata pipettával, majd ultratisztavízzel töltse jelig a lombikot, ezt követően pedig homogenizálja azt. Az elkészített oldatot töltse bele az anionág 2 l-es eluenstároló tartályába, majd merítse bele a szállító kapillárist és a szűrőt, csavarja rá a kupakot a tárolóra. A mérésekhez szükséges eluens készítésekor a kationághoz egy 500 ml-es tiszta és ultratiszta vízzel öblített mérőlombikba mérjen be 11 ml 1 N (=0,5 mol/l) H 2 SO 4 oldatot automata pipettával, majd ultratisztavízzel töltse jelig a lombikot, ezt követően pedig homogenizálja azt. Az elkészített oldatot töltse bele a kationág 2 l-es eluenstároló tartályába, majd merítse bele a szállító kapillárist és a szűrőt, csavarja rá a kupakot a tárolóra. Standardok (törzsoldat, hűtőszekrényben tárolva): anionág (5 x hígítás): fluorid, klorid, bromid, nitrit, nitrát, foszfát, szulfát kationág (50 x hígítás): lítium, nátrium, ammónium, kálium, magnézium, kálcium A mérésekhez szükséges standard oldat készítésekor az anionághoz egy 5 ml-es tiszta és ultratiszta vízzel öblített mérőlombikba mérjen be 1 ml anion standard oldatot automata pipettával, majd ultratisztavízzel töltse jelig a lombikot, ezt követően pedig homogenizálja azt. Az elkészített oldatból töltsön fel egy 5 ml-es mintatároló edényt/vialt. A mérésekhez szükséges standard oldat készítésekor HA NINCS ELŐRE ELKÉSZÍTETT TÖRZSOLDAT (hűtőszekrény) a kationághoz egy 50 ml-es tiszta és ultratiszta vízzel öblített mérőlombikba mérjen be 1 ml kation standard oldatot automata pipettával, majd ultratisztavízzel töltse jelig a lombikot, ezt követően pedig homogenizálja azt. Az elkészített oldatból töltsön fel egy 5 ml-es mintatároló edényt/vialt. 31

32 2.2. Mintaelőkészítés vízvizsgálatokhoz: Általános tudnivalók: A vízmintavétel után az ionkromatográfiás vizsgálatig a mintákat műanyag edényben (HD-PE, PS, PC) kell tárolni hűtőszekrényben +4 o C-on max. 1 hétig vagy lefagyasztva Az edényeket savazni/mosószerezni nem szabad!!! A mintákat a vizsgálatok előtt egyszer-használatos 0,45 µm pórusméretű membránszűrőn leszűrjük, majd ha szükséges hígítjuk. A hígításhoz ún. ultratiszta vizet (ASTM I. típus) használunk (Millipore Milli-Q I. 3 víztisztító készülék segítségével). - esővíz, ivóvíz, felszíni víz: csak szűrés - talajvíz, szennyvíz: szűrés - termálvíz: a szűrt mintából szeres hígítást készítünk (nagy sótartalmú oldatok esetén a kiugróan magas vezetőképesség a detektor által nem érzékelhető) Az így előkészített mintákból a mintával való öblítés után 5-5 ml-t mérünk be a speciális mintatartó edényekbe (vial), majd azokat az automata mintaadagolóba helyezzük, összehasonlításképpen ultratiszta vizet tartalmazó (7 db) és standard oldatokat tartalmazó (1-1 db) mintatartókat is előkészítünk. Minta betöltése: - Az ampullatartó tálca tetejéig kell önteni - Kevesebbet nem szabad beletölteni - Rúd sima végével a záró kupakot betolni (20 mm-es szűrőt még tartalmaz) - Ha a kelleténél több folyadék volt, ilyenkor átjön a dugón. Ezt ki kell önteni. Mintaelőkészítés: Különböző eredetű vízmintákból (ivóvíz, felszíni víz, stb.) 0,45 µm pórusméretű membránszűrőn való szűrést követően töltsön fel 1-1 db 5 ml-es mintatároló edényt/vialt. A termálvizes mintát 0,45 µm pórusméretű membránszűrőn való szűrést követően hígítsa ultratiszta vízzel öblített mérőlombikban ultratiszta vízzel 50 x-ére (1 cm 3 mintát mérünk 50 cm 3 -es mérőlombikba), majd a hígított mintából töltsön fel 1 db 5 ml-es mintatároló edényt/vialt. Ultratiszta vízzel töltsön fel 7 db 5 ml-es mintatároló edényt/vialt. A vizsgálathoz használatos mintatáblázat: Minta hely Minta megnevezés Minta típus Megjegyzés száma 1. Ultratiszta víz Vak/Blank 2. Anion standard Standard 3. Kation standard Standard 4. Ivóvíz minta Unknown 5. Felszíni víz minta Unknown 6. Termálvíz minta Unknown 50 x-es hígítás 45. Ultratiszta víz Vak/Blank Ezeket a mintákat a 46. Ultratiszta víz Vak/Blank szekvenciába nem 47. Ultratiszta víz Vak/Blank kell beírni. 48. Ultratiszta víz Vak/Blank 49. Ultratiszta víz Vak/Blank 50. Ultratiszta víz Vak/Blank 32

33 Tartsa be a munka- és balesetvédelmi előírásokat! Szükséges eszközök/páronként Szükséges vegyszerek 2 db 500 cm 3 -s mérőlombik, Eluensek: anionág: 0,5 mol/l Na 2 CO 3, 0,5 mol/l NaHCO 3 kationág: 1 N= 0,5 mol/l H 2 SO 4 1 db 5 cm 3 -s mérőlombik, Standard oldatok: anionág: fluorid, klorid, bromid, nitrit, nitrát, foszfát, szulfát kationág: lítium, nátrium, ammónium, kálium, magnézium, kálcium 2 db 50 cm 3 -s mérőlombik, Vizsgálandó minták: Különböző eredetű vízminták (ivóvíz, felszíni víz, termálvíz, stb.) automata pipetta Ultratiszta víz 0,45 µm pórusméretű membránszűrőn 12 db mintatartó vial 2.3. A mérés menete vízvizsgálatkor: A mérés szoftveresen irányított lebonyolításához használja a 2. sz. mellékletet. Egy-egy minta elemzési ideje kb perc, melyet a készülék automatikusan végez a megadott mintatábla alapján, s mely a képernyőn folyamatosan nyomonkövethető. 3. KIÉRTÉKELÉS: A standard oldatok kromatogramjai alapján a szoftver segítségével a megfelelő retenciós idejű csúcsokat azonosítva, azok területét meghatározva az ismeretlen minta anion és kation koncentrációi meghatározhatók. A kiértékeléshez használja a 2. sz. mellékletet és a gyakorlatvezető utasításait. Foglalja táblázatba a különböző eredetű vízminták (ivóvíz, felszíni víz, termálvíz, stb.) esetén mért anion és kation koncentráció értékeket, adja meg az összes anion és összes kationra vonatkozó adatokat is. Értékelje szövegesen a mérést, a kapott adatokat, illetve a mért minták alapján a vizek minőségét. A kapott kromatogramokat csatolja a jegyzőkönyvéhez. 33

34 2. melléklet Használati útmutató a DIONEX ICS 3000 készülékhez és a CHROMELEON szoftverhez ELOSZTÓ-FŐKAPCSOLÓJÁNAK BEKAPCSOLÁSA KÉSZÜLÉK INDUL 1. KARBANTARTÁS: Eluenses elfolyó hulladéktartály ürítése! Ne lógjon a kapilláris a hulladékba! 2. USB kulcs aktiválás (Chromeleon Server Monitor Start; asztalon jobb oldalon van) 3. CHROMELEON PROGRAM megnyitása 4. PUMPA HÁTTÉRMOSÓ CSERE; víz hetente, víz + alk. ritkábban, perisztaltikus pumpa visszaakasztása. 5. BROWSER: 1-INSTRUMENT PANEL megnyitása 6. ELUENS FÖLRAKÁSA, térfogat beállítása (Isocratic pump, eluent level, display) 7. PURGE/PRIME SZELEP kinyit fél fordulat 8. Bekapcsolás: Motor ON Prime ON (5 min 6 ml/min) beállítva (30 ml eluens) 9. PURGE/PRIME SZELEP szelep elzárása (kézzel). 10. KOLONNÁK FELSZERELÉSE (Anionág hátul, kationág elől!), villáskulccsal szorítás. 11. Kolonna (30 C) + Detektor (35 C) fűtésének bekapcsolása, detektor ház ajtó zárása! 12. ISOCRATIC PUMP fül Pumpa bekapcsolás 0,1 ml/perc. Áramoltatás a sebesség emelése percenként 0,1 ml/perccel! (Alsó nyomáshatár: 0, felső 4000 psi) Ahogy elindul a pumpa az eluenssel, a szupresszort (CSRS, ASRS) be kell kapcsolni Szupresszor áramának számítása: o anionág: ASRS 300, 4 mm visszaforgatott eluens üzemmód, 35 C, Calculate current (8 mmol/l Na 2 CO 3, 1 mmol/l NaHCO 3 ): 43 ma, o kationág: CSRS 300, 4 mm visszaforgatott eluens üzemmód, 35 C, Calculate current (11 mmol/l H 2 SO 4 ): 69 ma Indítás: v. a DC-nél v. Home-nál Max. nyomásérték: 276 bar (ha koszos a rendszer nő a nyomás!) 13. SZEKVENCIA/MINTATÁBLA MEGÍRÁSA: DATA könyvtár, FILE- new directory; file-ok másolása, típus single. Név, jobb egér gomb- PROPERTIES, Name: bemérés, hígítás, OK vagy OK and Next one. (Sample name-jelölés, Name: Mintavétel helye.) 34
