munkahézagképz õ zsaluzati elemek

Átírás

1

2

3 munkahézagképz õ zsaluzati elemek

4 Streckform fogazott szerkezetek Együttdolgozó munkahézag - kapcsolatok - teherátadás Az MSZ EN a fugafelületek képzését a különböző időpontban betonozott felületek közötti nyírás tekintetében négy kategóriába sorolja, ahol a nyíróerőátadást számítással is lehet igazolni. A legerősebb kapcsolatot a fogazott fuga kategória képviseli. fugakategória érdességi tényező súrlódási tényez ő zsalutípus c µ teljesen sima fuga 0,025-0,1 0,5 lemezzsalu sima fuga 0,2 0,6 fa zsalu érdes fuga 0,4 0,7 terpesztett háló fogazott fuga 0,5 0,9 Streckform fogazott * Rdi= c f ctd+ µ σ n+ ρ fyd (µ sinα+ cosα) 0,5 fcd Rdi : felület nyírási teherbírásának tervezési értéke f cd : beton nyomószilárdság tervezési értéke f ctd : beton húzószilárdság tervezési értéke σ n : normálerő által okozott feszültség (húzófeszültség esetén c f ctd= 0) f yd : acél folyáshatárának tervezési értéke ρ: a keresztmetszet felületén átmen ő acél és a keresztmetszet felületének hányadosa = 0,6 (1- f [MPa]/250) ck f ck : betonszilárdság karakterisztikus értéke MSZ-EN fogazott fuga geometriája h2 10 d 45 α 90 N ED A Később készült beton B Előbb készült beton C Lehorgonyzás A B 30 α h1 10 d C C V ED V ED d 5 mm Streckform trapézprofil 27,5 25 A nyírási teherbírás tekintetében minimális betonacél használata mellett a fogazott fuga képzés a nagyon sima fuga felülethez képest a beton tekintetében (az érdességi tényező miatt) akár 20-szoros-, az acél tekintetében (a surlódási tényező miatt) akár 80%-os többletet is jelenthet. * A számítás az MSZ EN : pontjában található képletnek felel meg. 4

5 Streckform munkahézagképz õ zsaluzati rendszer Streckform zsaluzati elemek fogazott munkahézag A fogazott kialakítású betonszerkezetek kapcsolatai, szerkesztési és méretezési szabályai az MSZ EN /EC2/ szabványb an rögzítésre kerültek. A Streckform elemek terpesztett hálóból készült sík- vagy fogazott zsaluzati elemek, melyek alaplemezek, födémek és falak munkahézag - képzésénél alkalmazhatók. A Streckform hézagképz ő elemekhez különböz ő hézagszigetel ő szerkezetek integrálhatóak (bevonatos fugalemezek, duzzadószalagok, injektálócsövek ). A z üzemben készülő fogazott vagy sík elemekkel egyenes és helyzetbiztos igény szerint önhordó hézagképz ő- és szigetel ő zsaluzati elem biztosítja a gyors és biztonságos munkahézag létrehozását. Szállításuk méretpontosan, azaz a kívánt fix magasságban, illetve táblában történik. sík Streckform fogazott Streckform Tervezési szabályozás - együttdolgozó munkafuga kapcsolatok A hivatkozott európai szabvány utal arra, hogy a statikus terveken a csatlakozó fugák típusát (munkahézag, dilatáció, csatlakozó hézag stb.) és felületi kialakítását (teljesen sima, sima, érdes, fogazott) szükséges megadni. A fogazott munkahézag a legerősebb nyíróerő kapcsolatot biztosító kategória az MSZ EN szerint. A fogazott munkahézag csaknem kétszer akkora teher átadására képes, mint egy nagyon sima felületű munkahézag. A trapézprofilozott Streckform lemezek geometriája megfelel a fogazott munkahézag követelményeinek. Nagyon sima hézag Fogazott hézag 5 t 10 t 35

6 Streckform hézagképz õ elemek érdes- vagy fogazott felületminõséggel Streckform hézagképző elemek érdes vagy fogazott felületminőséggel Sík tábla érdes fuga Fogazott tábla fogazott fuga A Streckform fogazott tábla az MSZ EN (EC 2) szerinti legerősebb hézagkapcsolatot biztosító legmagasabb hézagképzési kategóriába, a fogazott fuga kategóriába tartozik. Streckform táblában elemek táblában Streckform tábla beépítése Streckform e l e m e k táblában történő szállítása esetén az elemek a helyszínen a kívánt méretre vághatók. 1, 0 m - nél magasabb alaplemezek ill. egyéb toldások esetén egy-egy fogazás átfedése szükséges. Táblaméret: 1, 0 2,25 m. Anyagvastagság: 1,0; 1,5 mm. átfedés 1. megoldás: merevítés ácsszerkezettel 2. megoldás: merevítés helyszíni beton- acél hálóval, kengyelekkel 16 cm H > 30 cm H = cm R ENDELHETŐ TÍPUSOK ÉS MÉRETEK cikkszám megnevezés vastagság (m m) táblaméret ( c m x cm) kiszerelés (raklap) ST/1,0 1, x tábla = 281,25 m 2 Streckform sík tábla ST/1,5 1, x tábla = 315 m 2 ST F/1,0 1,00 Streckform fogazott tábla 100 x tábla = 225 m ST F/1,5 1, TH Bordázott terpesztett háló 0,30 60 x ktg x 30m =1500 m 2 6 3

7 Streckform V beépítésre kész zsaluzati elemek Streckform V beépítésre kész elemek A Streckform V zsaluzati elemek beépítésre kész és méretpontos zsaluzati elemek, falak és födémek munkahézagainak zsaluzásához. A Streckform V elemek változatai sík és élhajlított Streckform elem (érdes fuga) H < 16 cm 16 cm H 30 cm fogazott Streckform elem (fogazott fuga) 30 cm < H Streckform V 1,0 mm Streckform V 1,5 mm önhordó önhordó Integrálható hézagszigetelések bentonit duzzadó-öninjektáló szalag (pl.: Bautec BT 2025 S) Streckform V elemek beépítése Streckform V 1,5 és H < 30 cm kombinált bentonit duzzadó szalag + injektálócső (pl.: Combiject) injektálócső (pl.: Bauject, Superject) Streckform V 1,0 vagy H > 30 cm önhordó a megtámasztáshoz segédszerkezet szükséges A Streckform elemeket célszerű a vasaláshoz sűrűn kötözéssel vagy hegesztéssel rögzíteni. R ENDELHETŐ TÍPUSOK ÉS cikkszám megnevezés MÉRETEK hossz (m) magasság * H ( cm) vastagság (m m) STV1,0/ 1,00 Streckform V 2,25 H=... cm ST V1,5/ 1, 50 ST VF1,0/ Streckform V fogaz ott 2,25 H=... cm 1,00 STVF1,5/ 1,50 * magassági tartomány 6-50 cm-ig 7

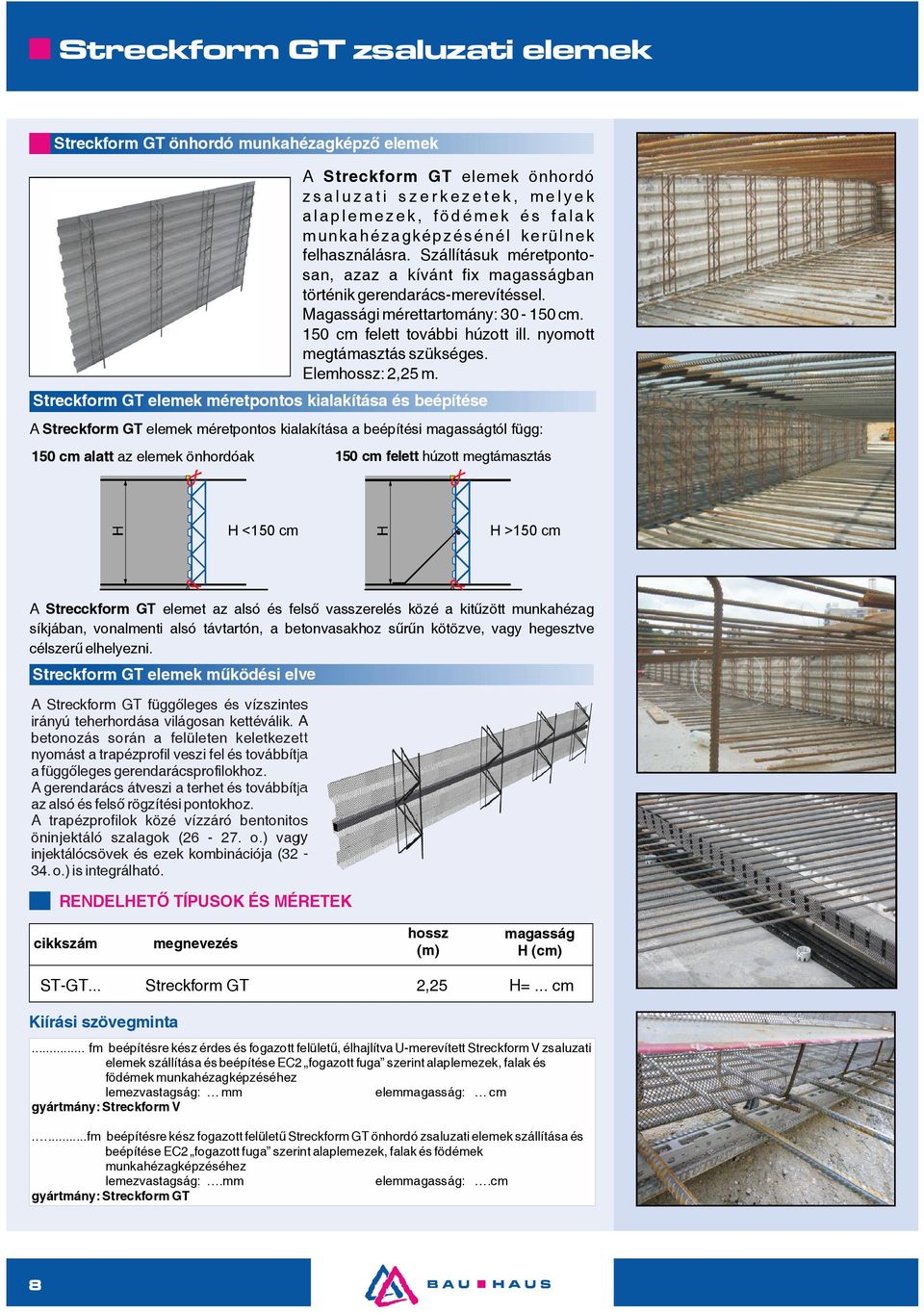

8 Streckform GT zsaluzati elemek Streckform GT önhordó munkahézagképző elemek A Streckform GT elemek önhordó zsaluzati szerkezetek, melyek a l a p l e m e z e k, f ö d é m e k é s f a l a k munkahézagképzésé nél kerülnek felhasználásra. Szállítás uk méretponto- san, azaz a kívánt fix magasságban történik gerendarács-merevítéssel. Magassági mérettartomány: c m. 150 cm felett további húzott ill. nyomott megtámasztás szükséges. Elemhossz: 2,25 m. Streckform GT elemek méretpontos kialakítása és beépítése A Streckform GT elemek méretpontos kialakítása a beépítési magasságtól függ: 150 cm alatt az elemek önhordóak 150 cm felett húzott megtámasztás H <150 cm H > 150 cm A Strecckform GT elemet az alsó és felső vasszerelés közé a kitűzött munkahézag síkjában, vonalmenti alsó távtartón, a betonvasakhoz sűrűn kötözve, vagy hegesztve célszerű elhelyezni. Streckform GT elemek működési elve A Streckform GT függőleges és vízszintes irányú teherhordása világosan kettéválik. A betonozás során a felületen keletkezett nyomást a trapézprofil veszi fel és továbbítja a függőleges gerendarácsprofilokhoz. A gerendarács átveszi a terhet és továbbítja az alsó és felső rögzítési pontokhoz. A trapézprofilok közé vízzáró bentonitos öninjektáló szalagok ( o.) vagy injektálócsövek és ezek kombinációja ( o.) is integrálható. R ENDELHETŐ TÍPUSOK ÉS MÉRETEK cikkszám megnevezés hossz (m) magasság H ( cm) ST-GT... Streckform GT 2,25 H=... cm Kiírási szövegminta... fm beépítésre kész érdes és fogazott felületű, élhajlítva U-merevített Streckform V zsaluzati elemek szállítása és beépítése EC2 fogazott fuga szerint alaplemezek, falak és födémek munkahézagképzéséhez lemezvastagság: mm elemmagasság: cm gyártmány: Streckform V....fm beépítésre kész fogazott felületű Streckform GT önhordó zsaluzati elemek szállítása és beépítése EC2 fogazott fuga szerint alaplemezek, falak és födémek munkahézagképzéséhez lemezvastagság:.mm elemmagasság:.cm gyártmány: Streckform GT 8

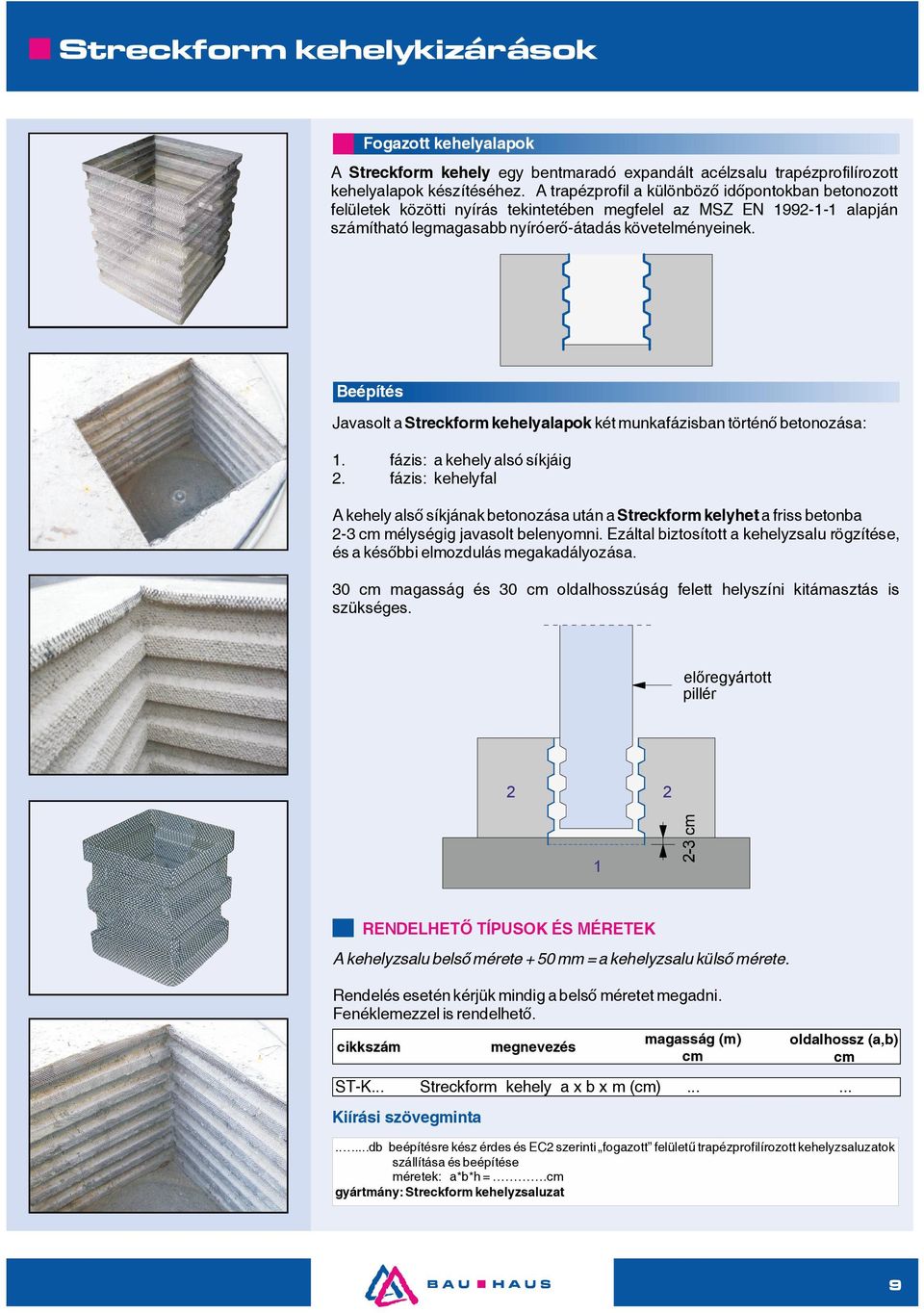

9 FBK Streckform - bokafalmagasítóelem kehelykizárások FAS - aktív zsaluzati elemek FAS FBK Fogazott - aktív bokafalmagasító kehelyalapok zsluzati elemek kosár A Streckform kehely egy bentmaradó expandált acélzsalu trapézprofilírozott kehelyalapok készítéséhez. A trapézprofil a különböző időpontokban betonozott felületek közötti nyírás tekintetében megfelel az MSZ EN alapján számítható legmagasabb nyíróerő-átadás követelményeinek. Beépítés Javasolt a Streckform kehelyalapok két munkafázisban történő betonozása: 1. fázis: a kehely alsó síkjáig 2. fázis: kehelyfal A kehely alső síkjának betonozása után a Streckform kelyhet a friss betonba 2-3 cm mélységig javasolt belenyomni. Ezáltal biztosított a kehelyzsalu rögzítése, és a későbbi elmozdulás megakadályozása. 30 cm magasság és 30 cm oldalhosszúság felett helyszíni kitámasztás is szükséges. előregyártott pillér R ENDELHETŐ TÍPUSOK ÉS cikkszám megnevezés MÉRETEK A kehelyzsalu belső mérete + 50 mm = a kehelyzsalu külső mérete. Rendelés esetén kérjük mindig a belső méretet megadni. Fenéklemezzel is rendelhető. magassá g (m) cm oldalhossz (a,b) cm FBK kosarak csatlakoztatása ST- FBKE K... sarokelemek Streckform kehely rögzítése a x b x m (cm) Kiírási szövegminta....db beépítésre kész érdes és EC2 szerinti fogazott felületű trapézprofilírozott kehelyzsaluzatok szállítása és beépítése méretek: a*b*h =.cm gyártmány: Streckform kehelyzsaluzat 9

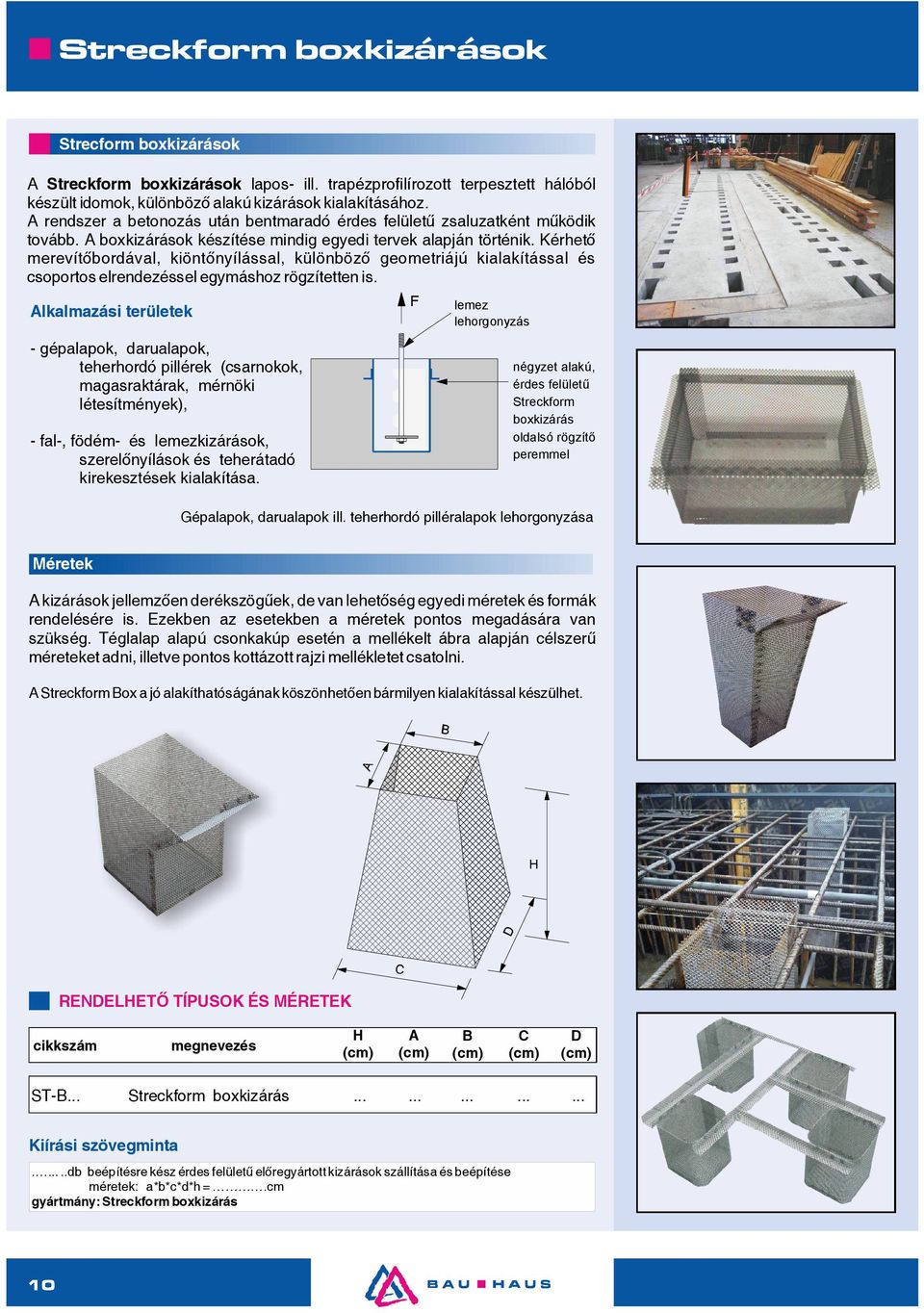

10 FBK Streckform - bokafalmagasítóelem boxkizárások FAS - aktív zsaluzati elemek Strecform boxkizárások A Streckform boxkizárások lapos- ill. trapézprofilírozott terpesztett hálóból készült idomok, különböző alakú kizárások kialakításához. A rendszer a betonozás után bentmaradó érdes felületű zsaluzatként működik tovább. A boxkizárások készítése mindig egyedi tervek alapján történik. Kérhető merevítőbordával, kiöntőn yílással, különböző geometriájú kialakítással és csoportos elrendezéssel egymáshoz rögzítetten is. F Alkalmazási területek - gépalapok, darualapok, teherhordó pillérek (csarnokok, magasraktárak, mérnöki létesítmények), - fal-, födém- és lemezkizárások, szerelőnyílások és teherátadó kirekesztések kialakítása. lemez lehorgonyzás négyzet alakú, érdes felületű Streckform boxkizárás oldalsó rögzítő peremmel Gépalapok, darualapok ill. teherhordó pilléralapok lehorgonyzása Méretek A kizárások jellemzően derékszögűek, de van lehetőség egyedi méretek és formák rendelésére is. Ezekben az esetekben a méretek pontos megadására van szükség. Téglalap alapú csonkakúp esetén a mellékelt ábra alapján célszerű méreteket adni, illetve pontos kottázott rajzi mellékletet csatolni. A Streckform Box a jó alakíthatóságának köszönhetően bármilyen kialakítással készülhet. H R ENDELHETŐ TÍPUSOK ÉS MÉRETEK cikkszám megnevezés H ( cm) A ( cm) B ( cm) C ( cm) D ( cm) ST-B... Streckform boxkizárás Kiírási szövegminta......db beépítésre kész érdes felületű előregyártott kizárások szállítása és beépítése méretek: a*b*c*d*h =.cm gyártmány: Streckform boxkizárás 10

11 ACR fugalemez MSA repedési profil AF ankerszár átkötés FBK bokafalmagasító kosár ACF fugalemez FAS / -S síkváltó elem F/ AS fogazott zsaluzati elem

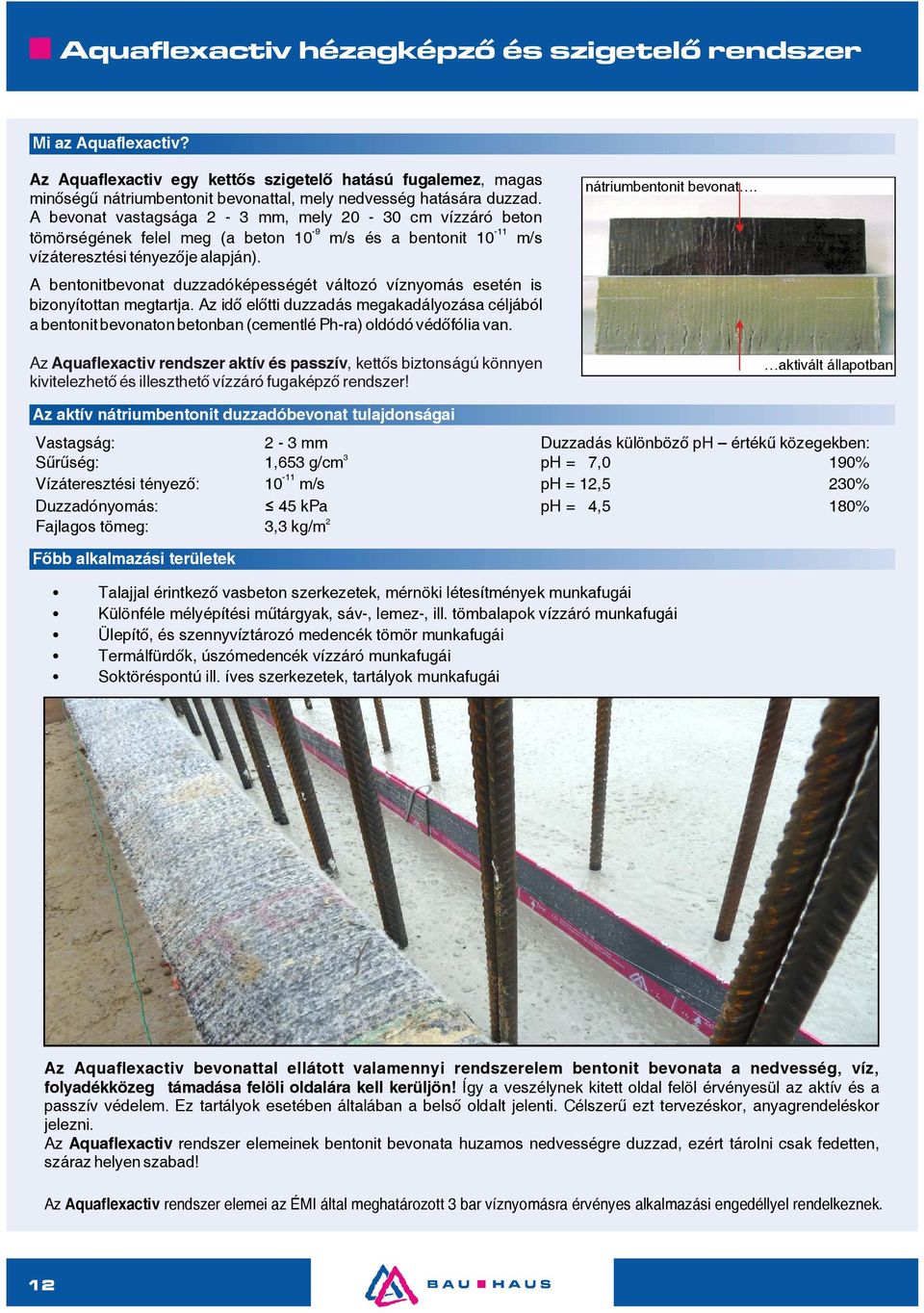

12 Aquaflexactiv hézagképzõ és szigetelõ rendszer Mi a zaquaflexactiv? Az Aqu aflexactiv egy kettős szigetelő hatású fugalemez, magas min őségű nátriumbentonit bevonattal, mely nedvesség hatására duzzad. A bevonat vastagsága 2-3 mm, mely cm vízzáró beton tömörségének felel meg (a beton 10 m/s és a bentonit 10 m/s vízáteresztési tényezője alapján). A bentonitbevonat duzzadóképességét változó víznyomás esetén is bizonyítottan megtartja. Az idő előtti duzzadás megakadályozása céljából a bentonit bevonaton betonban (cementlé Ph-ra) oldódó védőfólia van. nátriumbentonit bevonat. Az Aquaflexactiv rendszer aktív és passzív, kettős biztonságú könnyen kivitelezhető és illeszthető vízzáró fugaképző rendszer! aktivált állapotban Az aktív nátriumbentonit duzzadóbevonat tulajdonságai Vastagság: 2-3 mm Duzzadás különböző ph értékű közegekben: Sűrűség: 3 1,653 g/cm ph = 7, 0 190% Vízáteresztési tényező: m/s p H = 12,5 230% Duzzadónyomás: 45 kpa ph = 4,5 180% Fajlagos tömeg: 3,3 kg/m 2 Főbb alkalmazási területek Talajjal érintkező vasbeton szerkezetek, mérnöki létesítmények munkafugái Különféle mélyépítési műtárgyak, sáv-, lemez-, ill. tömbalapok vízzáró munkafugái Ülepítő, és szennyvíztározó medencék tömör munkafugái Termálfürdők, úszómedencék vízzáró munkafugái Soktöréspontú ill. íves szerkezetek, tartályok munkafugái A z Aqu aflexactiv bevonattal ellátott valamennyi rendszerelem bentonit bevonata a nedvesség, víz, folyadékközeg támadása felöli oldalára kell kerüljön! Így a veszélynek kitett oldal felöl érvényesül az aktív és a passzív védelem. Ez tartályok esetében általában a belső oldal t jelenti. Célszerű ezt tervezéskor, anyagrendeléskor jelezni. A z Aquaflexactiv rendszer elemeinek bentonit bevonata huzamos nedvességre duzzad, ezért tárolni csak fedetten, száraz helyen szabad! A z Aquaflexactiv rendszer elemei az ÉMI által meghatározott 3 bar víznyomásra érvényes alkalmazási engedéllyel rendelkeznek. 12

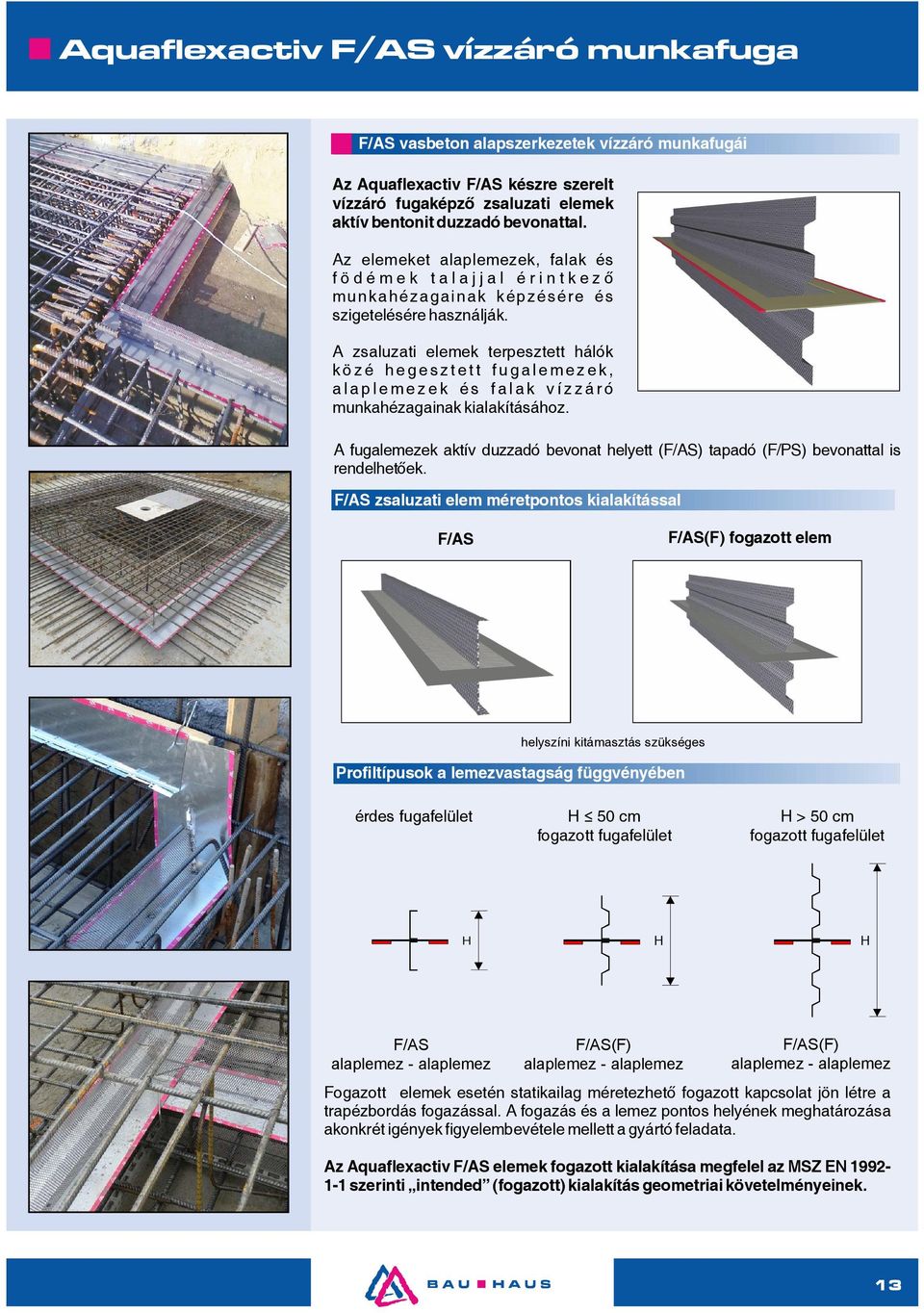

13 Aquaflexactiv F/AS vízzáró munkafuga F/AS vasbeton alapszerkezetek vízzáró munkafugái Az Aquaflexactiv F/AS készre szerelt vízzáró fugaképző zsaluzati elemek aktív bentonit duzzadó bevonattal. Az elemeket alaplemezek, falak és födémek talajjal érintkező munkahézagainak képzésére és szigetelésére használják. A zsaluzati elemek terpesztett hálók közé hegesztett fugalemez ek, alaplemezek és falak vízzáró munkahézagainak kialakításához. A fugalemezek aktív duzzadó bevonat helyett (F/AS) tapadó (F/PS) bevonattal is rendelhetőek. F/AS zsaluzati elem méretpontos kialakítással F/AS F/AS(F) fogazott elem helyszíni kitámasztás szükséges Profiltípusok a lemezvastagság függvényében érdes fugafelület H 50 cm fogazott fugafelület H > 50 cm fogazott fugafelület H H H F/AS alaplemez - alaplemez F/AS(F) alaplemez - alaplemez F/AS(F) alaplemez - alaplemez Fogazott elemek esetén statikailag méretezhető fogazott kapcsolat jön létre a trapézbordás fogazással. A fogazás és a lemez pontos helyének meghatározása akonkrét igények figyelembevétele mellett a gyártó feladata. Az Aqu aflexactiv F/AS elemek fogazott kialakítása megfelel az MSZ EN szerinti intended (fogazott) kialakítás geometriai követelményeinek. 13

14 Aquaflexactiv F/AS vízzáró munkafuga Elemek beépítése 30 cm-ig az elemek alapesetben sík Streckform táblából készülnek. 30 cm felett alap fogazott kialakítás, kengyeles megtámasztás pipavas integrált fugalemez integrált fugalemez kengyeles megtámasztás vagy hagyományos fa bordás megtámasztás szükséges. Síkváltó elem (rácsatlakozás az alaplemez-fal fugalemezre). Csatlakozások, átfedések 2,25 0,10 2,25 A csatlakoztatás aktív bevonatos toldással történik, a toldást kétoldali rögzítőkapcsokkal kell bizosítani. F/AS-S síkváltó elem R ENDELHETŐ TÍPUSOK ÉS Az F/AS - S síkváltó elem rendelésénél meg kell határozni a csatlakozás magasságát (b) a távolságát a lemez szélétől (a) és az irányát (jobbos vagy balos ), a képen balos elem látható.a síkváltó elem biztosítja a megbízható víztömörséget és egyszerű beépítést, a b munkahézag vízszintesből függőlegesbe váltásánál. a A síkváltó elem rendeléséhez konszignációs megrendelőlapot biztosítunk! MÉRETEK cikkszám megnevezés magasság H (cm) elemhossz (m) F/AS-... F/AS elem H=...cm 2,25 F/AS-...(F) F/AS(F) fogazott elem H=...cm 2,25 F/AS-S... F/AS-S síkváltó elem H=...cm egyedi méret F/AS-E F/AS-E egyedi idomok H=...cm egyedi méret fugalemez szélesség 250 mm 14

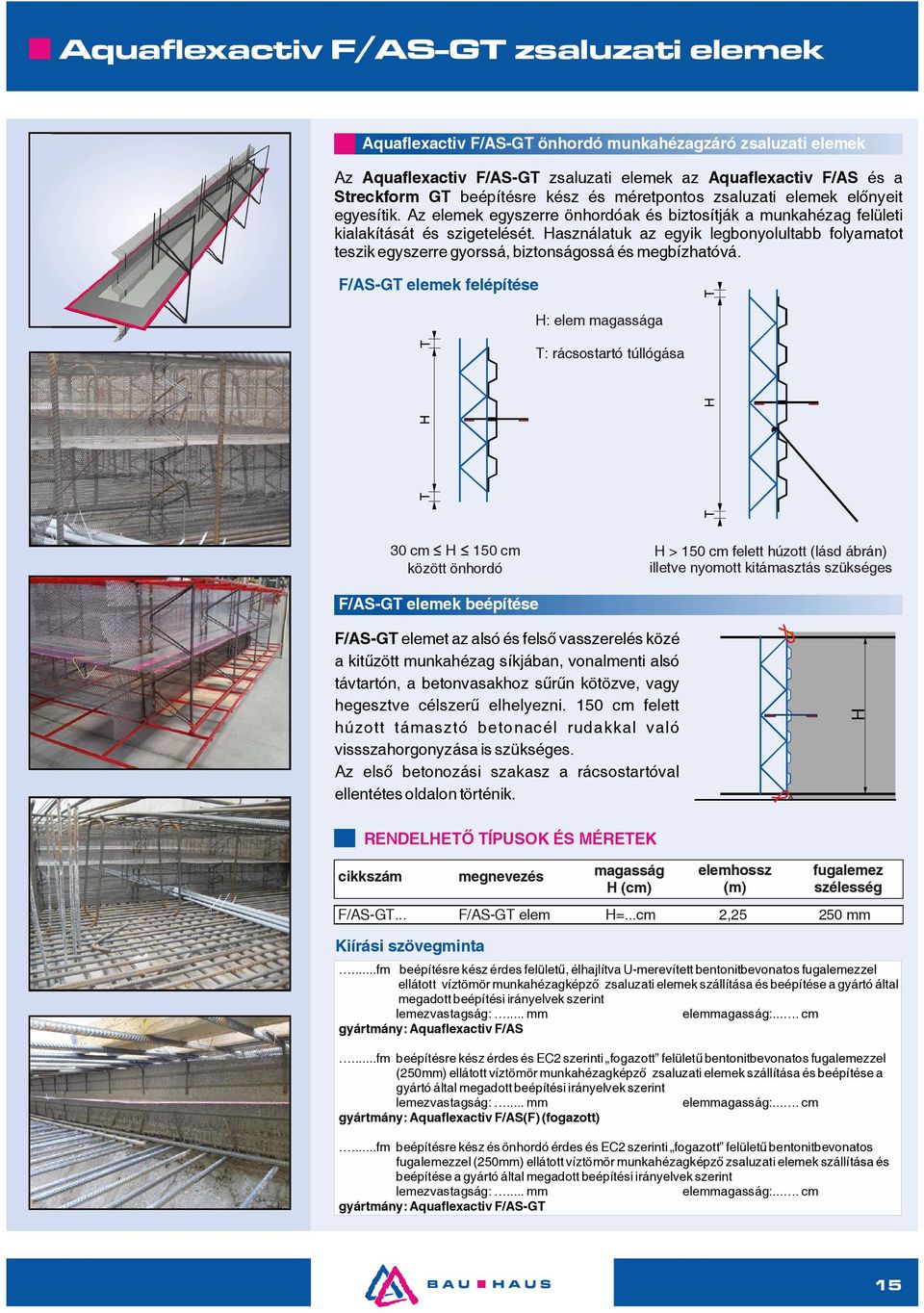

15 Aquaflexactiv F/AS-GT zsaluzati elemek Aquaflexactiv F/AS-GT önhordó munkahézagzáró zsaluzati elemek Az Aquaflexactiv F/AS-GT zsaluzati elemek az Aquaflexactiv F/AS és a Streckform GT beépítésre kész és méretpontos zsaluzati elemek előnyeit egyesítik. Az elemek egyszerre önhordóak és biztosítják a munkahézag felületi kialakítását és szigetelését. Használatuk az egyik legbonyolultabb folyamatot teszik egyszerre gyorssá, biztonságossá és megbízhatóvá. F/AS-GT elemek felépítése H: elem magassága T: rácsostartó túllógása 30 cm H 150 cm között önhordó H > 150 cm felett húzott (lásd ábrán) illetve nyomott kitámasztás szükséges F/AS-GT elemek beépítése F/AS-GT elemet az alsó és felső vasszerelés közé a kitűzött munkahézag síkjában, vonalmenti alsó távtartón, a betonvasakhoz sűrűn kötözve, vagy hegesztve célszerű elhelyezni. 150 cm felett húzott támasztó betonacél rudakkal való vissszahorgonyzása is szükséges. Az első betonozási szakasz a rácsostartóval ellentétes oldalon történik. R ENDELHETŐ TÍPUSOK ÉS cikkszám megnevezés MÉRETEK magasság H (cm) elemhossz (m) fugalemez szélesség F/AS-GT... F/AS-GT elem H=...cm 2, mm Kiírási szövegminta...fm beépítésre kész érdes felületű, élhajlítva U-merevített bentonitbevonatos fugalemezzel ellátott víztömör munkahézagképző zsaluzati elemek szállítása és beépítése a gyártó által megadott beépítési irányelvek szerint lemezvastagság:... mm elemmagasság:.... cm gyártmány: Aquaflexactiv F/AS...fm beépítésre kész érdes és EC2 szerinti fogazott felületű bentonitbevonatos fugalemezzel (250mm) ellátott víztömör munkahézagképző zsaluzati elemek szállítása és beépítése a gyártó által megadott beépítési irányelvek szerint lemezvastagság:... mm elemmagasság:.... cm gyártmány: Aquaflexactiv F/AS(F) (fogazott)...fm beépítésre kész és önhordó érdes és EC2 szerinti fogazott felületű bentonitbevonatos fugalemezzel (250mm) ellátott víztömör munkahézagképző zsaluzati elemek szállítása és beépítése a gyártó által megadott beépítési irányelvek szerint lemezvastagság:... mm elemmagasság:.... cm gyártmány: Aquaflexactiv F/AS-GT 15

16 Aquaflexactiv ACF, ACR fugalemez Aquaflexactiv ACF munkahézagképzés Az Aquaflexactiv rendszer egyszerűen és gyorsan elhelyezhető alaplemez-fal közötti vízzáró munkafugaképző eleme az ACF jelű aktív bentonit bevonatos lemez. Az Aquaflexactiv ACF lemezek - az integrált rögzítőlábak segítségével - néhány mozdulattal stabilan és nagy biztonsággal helyezhetőek el a felső vasaláson. A lemezek átfedése s toldása rögzítőkapcsokkal történik. Sarkoknál, éltöréseknél az ACF lemez egyszerűen a kívánt szögre hajlítható. A szerelés ideje és a hibás fugakialakítás lehetősége minimalizálódik! Működési elv Az Aquaflexactiv ACF és ACR elemek munkahézagok gyors és hatékony lezárásához kifejlesztett természetes nátrium-bentonitbevonatos fugalemez ek, záró és magas duzzadóképességű tömítőhatással szigetel nek. Repedések és üregek az aktív bentonit által öninjektáló módon tömítődnek. Biztonságos csatlakozások, elágazások, toldások 1. Két elem csatlakoztatása átfedéssel, valamint a rögzítőkapcsok elhelyezésével történik. 2. Sarokkialakítás a lemezek kézzel történő meghajlításával történik. 3. A fugalemezen integrált rögzítőlábak biztosítják a gyors és helyzetbiztos szerelést a felső vasaláson. 4. Aquaflexactiv ACF és -ACR lemezek merőleges csatlakoztatása rögzítőkapcsokkal. 5. ACB típusú szorítóperemes dilatációs csatlakozó elem az Aquaflexactiv lemezek PVC- profil, szalag dilatációs csatlakoztatásához. 16

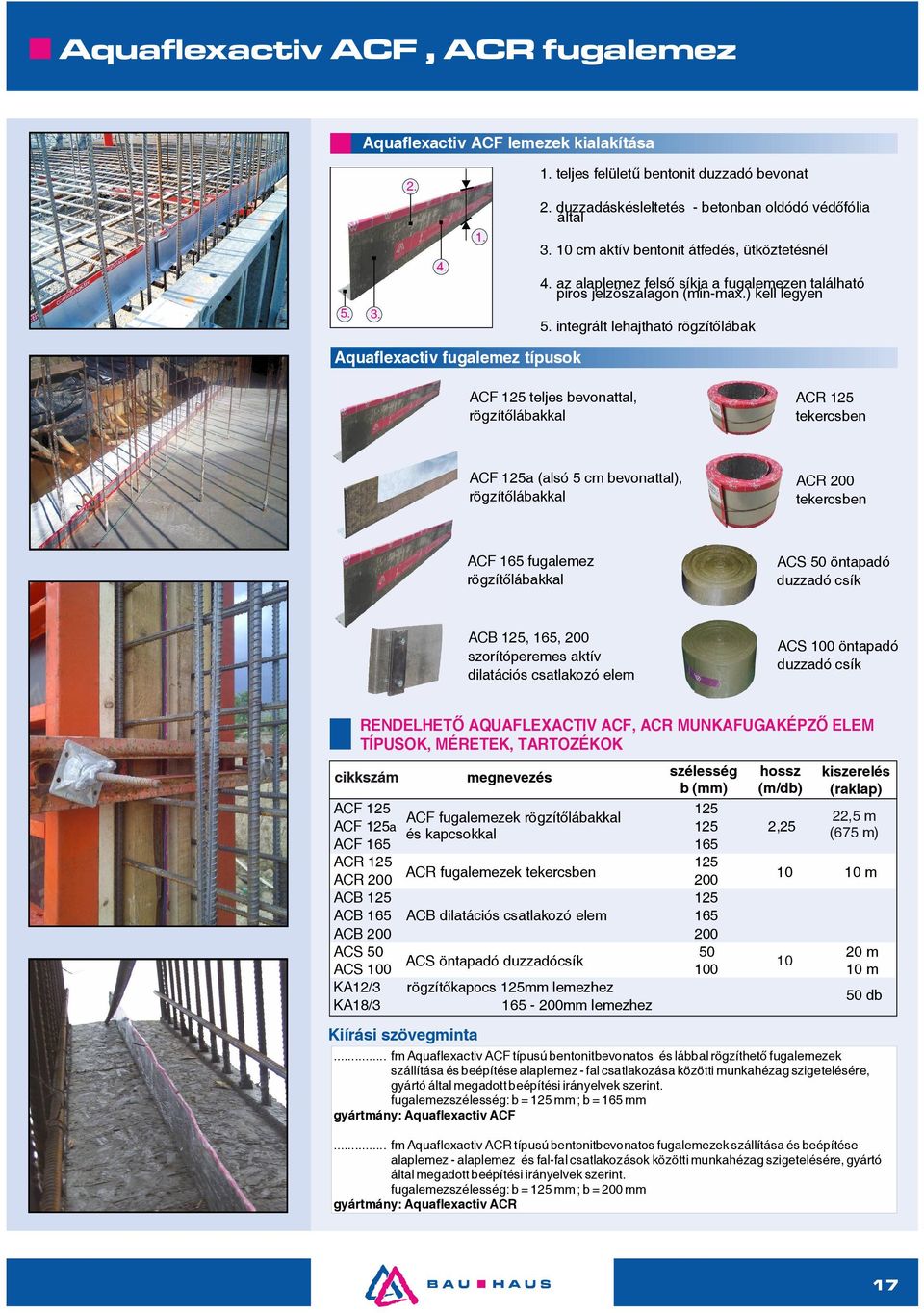

17 Aquaflexactiv ACF, ACR fugalemez Aqu aflexactiv ACF lemezek kialakítása teljes felületű bentonit duzzadó bevonat 2. duzzadáskésleltetés - betonban oldódó védőfólia által cm aktív bentonit átfedés, ütköztetésnél 4. az alaplemez felső síkja a fugalemezen található piros jelzőszalagon (min-max.) kell legyen 5. integrált lehajtható rögzítőlábak Aquaflexactiv fugalemez típusok ACF 125 teljes bevonattal, rögzítőlábakkal ACR 125 tekercsben ACF 125a (alsó 5 cm bevonattal), rögzítőlábakkal ACR 200 tekercsben ACF 165 fugalemez rögzítőlábakkal ACS 50 öntapadó duzzadó csík ACB 125, 165, 200 szorítóperemes aktív dilatációs csatlakozó elem ACS 100 öntapadó duzzadó csík RENDELHETŐ AQUAFLEXACTIV ACF, ACR MUNKAFUGAKÉPZŐ ELEM TÍPUSOK, MÉRETEK, TARTOZÉKOK cikkszám megnevezés szélesség hossz kiszerelés b (mm) (m/db) (raklap) ACF ACF fugalemezek rögzítőlábakkal 22,5 m ACF 125a 125 2,25 és kapcsokkal (675 m) ACF ACR ACR fugalemezek tekercsben ACR m ACB ACB 165 ACB dilatációs csatlakozó elem 165 ACB ACS m ACS öntapadó duzzadócsík 10 ACS m KA12/3 rögzítőkapocs 125mm lemezhez KA18/ mm lemezhez 50 db Kiírási szövegminta... fm Aquaflexactiv ACF típusú bentonitbevonatos és lábbal rögzíthető fugalemezek szállítása és beépítése alaplemez - fal csatlakozása közötti munkahézag szigetelésére, gyártó által megadott beépítési irányelvek szerint. fugalemezszélesség: b = 125 m m; b = 165 mm gyártmány: Aquaflexactiv ACF... fm Aquaflexactiv ACR típusú bentonitbevonatos fugalemezek szállítása és beépítése alaplemez - alaplemez és fal-fal csatlakozások közötti munkahézag szigetelésére, gyártó által megadott beépítési irányelvek szerint. fugalemezszélesség: b = 125 m m; b = 200 mm gyártmány: Aquaflexactiv ACR 17

18 FBK- aktív FAS Aquaflexactiv - bokafalmagasítóelem zsaluzati FBK elemek bokafalmagasító kosár FAS bokafalmagasító FBK - aktív bokafalmagasító zsluzati elemek kosár FBK kosár Az alaplemez és a bokafalmagasítóelem egyidejű betonozása során a terpesztett hálókosárba hálókosárba kerülő kerülő beton beton együttdolgozik együttdolgozik az alapbetonnal. az alapbetonnal. Az Az alaplemezbe alaplemezbe kerülő kerülő beton beton a a tömörítés tömörítés során felfelé, míg a bokafalelembe során felfelé, míg a bokafalelembe kerülő beton lefelé ható nyomást fejt ki. A kerülő beton lefelé ható nyomást fejt ki. A kosár megakadályozza a beton visszakosár megakadályozza a beton visszafolyását. folyását. Az optimális tömörítési lehetőség következtében egy tömör, monolitikus kapcsolat jön létre az alaplemez és a bokafal között. Az FBK Streckform eleme és az alaplemez között egy tömör, monolitikus kapcsolat jön létre. A folytonos vízzárást az átlapolások aktív bentonitos bevonata biztosítja. Csatlakozások - átfedések aktív aktív csatlakoztató csatlakoztató sáv sáv rögzítőkapocs rögzítőkengyel FBK FBK -- FAS FAS elemek elemek csatlakoztatása csatlakoztatása Sarokelem és rögzítőkengyel Sarokképzés... FBKE sarokelemmel......rögzítőkapoccsal Sarokelem komponensei: 90 fokban hajlított bentonit bevonatos lemez (15 cm*15 cm) FBK kosarak csatlakoztatása 90 fokban hajlított Streckform lemez (30 cm*30 cm) FBKE sarokelemek rögzítése 2 db KA 18/3 rögzítő kapocs

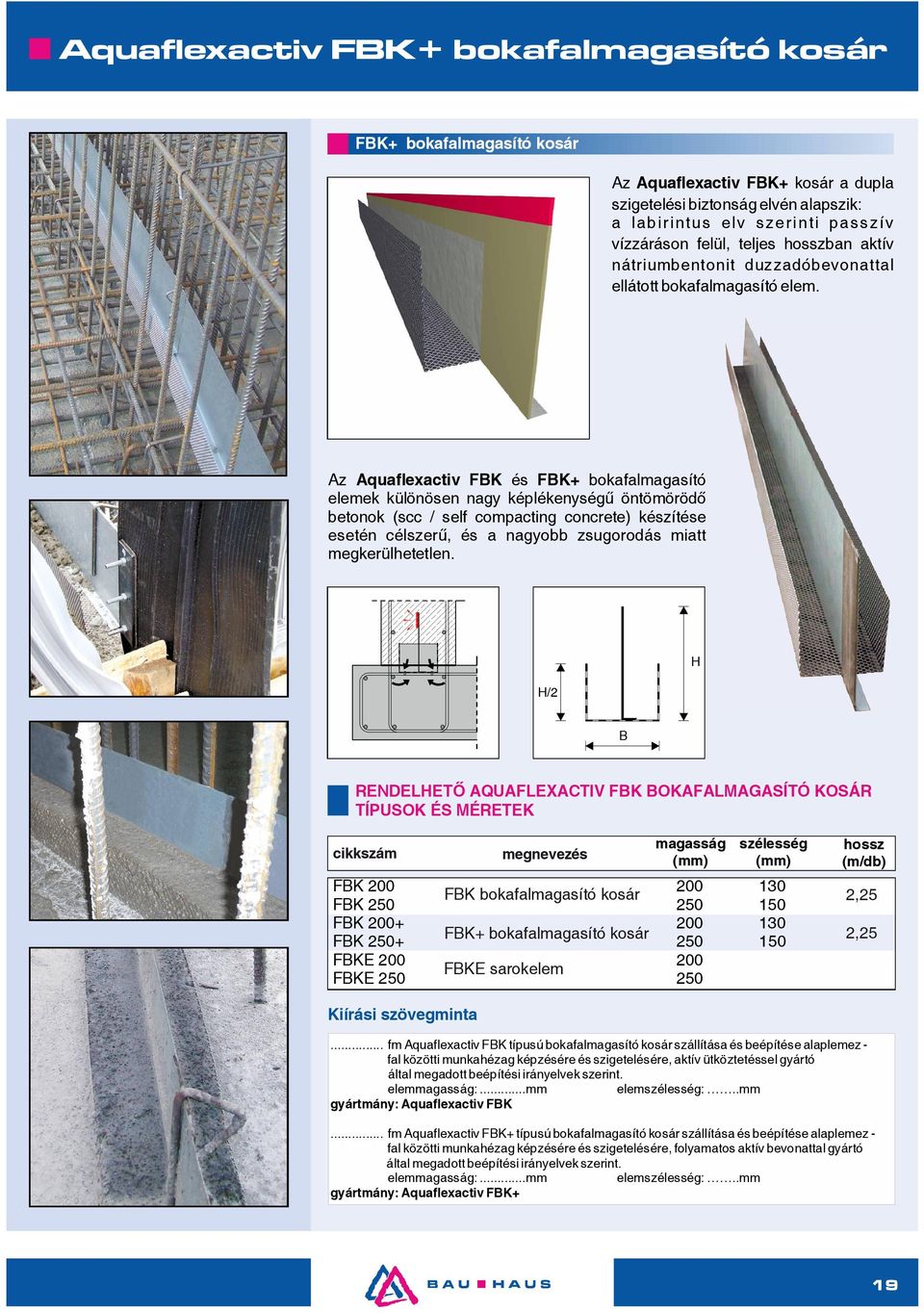

19 Aquaflexactiv FBK+ bokafalmagasító kosár FBK+ bokafalmagasító kosár Az Aquaflexactiv FBK+ kosár a dupla szigetelési biztonság elvén alapszik: a labirintus elv szerinti passzív vízzáráson felül, teljes hosszban aktív nátriumbentonit duzzadóbevonattal ellátott bokafalmagasító elem. Az Aquaflexactiv FBK és FBK+ bokafalmagasító elemek különösen nagy képlékenységű öntömörödő betonok (scc / self compacting concrete) készítése esetén célszerű, és a nagyobb zsugorodás miatt megkerülhetetlen. H/2 H B RENDELHETŐ AQUAFLEXACTIV FBK BOKAFALMAGASÍTÓ KOSÁR TÍPUSOK ÉS MÉRETEK cikkszám magasság (mm) szélesség (mm) hossz (m/db) FBK FBK bokafalmagasító kosár 2,25 FBK FBK FBK 250+ FBK+ bokafalmagasító kosár 2, FBKE FBKE sarokelem FBK E Kiírási szövegminta megnevezés... fm Aquaflexactiv FBK típusú bokafalmagasító kosár szállítása és beépítése alaplemez - fal közötti munkahézag képzésére és szigetelésére, aktív ütköztetéssel gyártó által megadott beépítési irányelvek szerint. elemmagasság:...mm elemszélesség:.. mm gyártmány: Aquaflexactiv FBK... fm Aquaflexactiv FBK+ típusú bokafalmagasító kosár szállítása és beépítése alaplemez - fal közötti munkahézag képzésére és szigetelésére, folyamatos aktív bevonattal gyártó által megadott beépítési irányelvek szerint. elemmagasság:...mm elemszélesség:.. mm gyártmány: Aquaflexactiv FBK+ 19

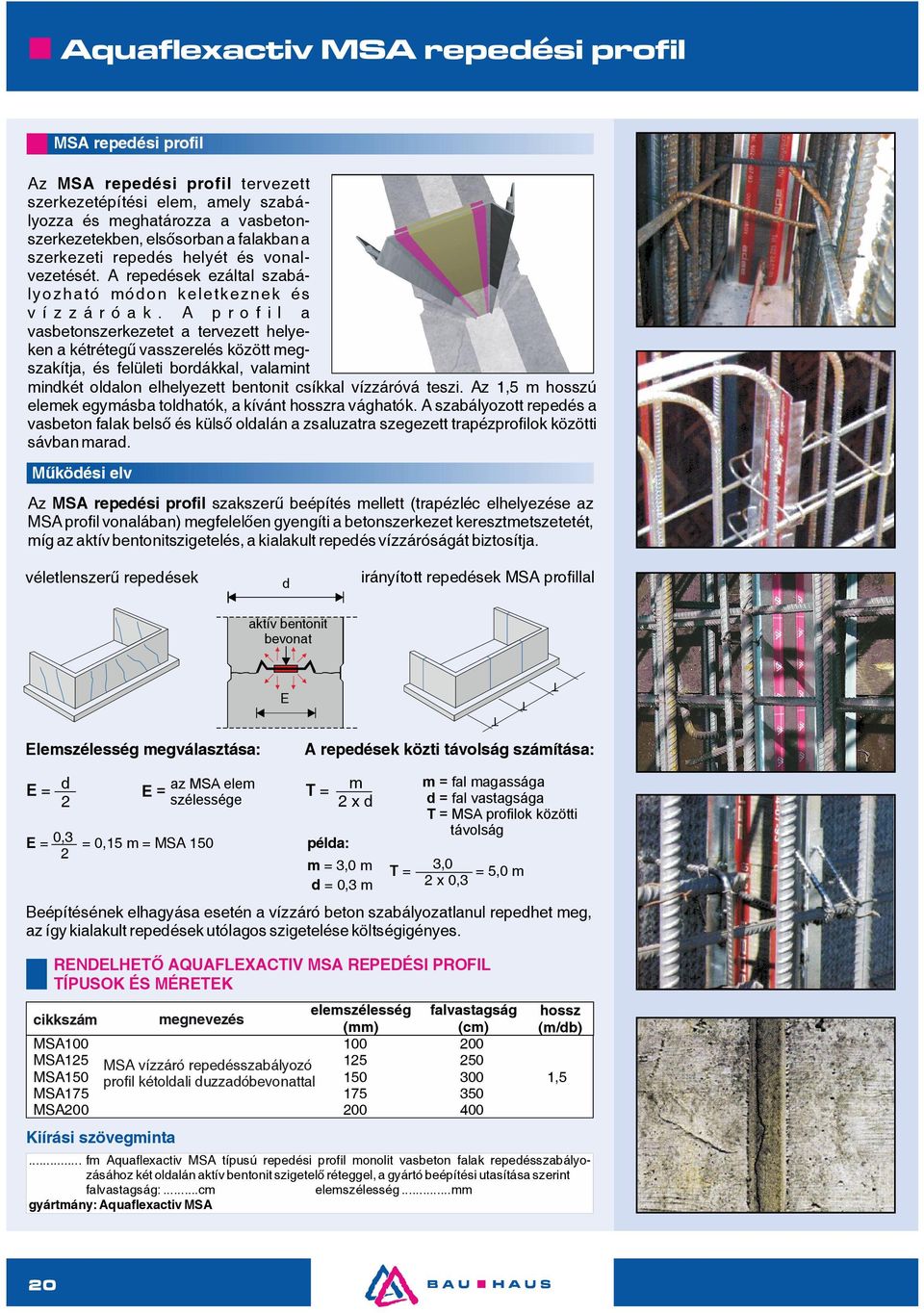

20 Aquaflexactiv MSA repedési profil MSA repedési profil A z MSA repedési profil tervezett szerkezetépítési elem, amely szabályozza és meghatározza a vasbetonszerkezetekben, elsősorban a falakban a szerkezeti repedés helyét és vonalvezetését. A repedések ezáltal szabályozható módon keletkeznek és vízzáróak. A profil a vasbetonszerkezetet a tervezett helyeken a kétrétegű vasszerelés között megszakítja, és felületi bordákkal, valamint mindkét oldalon elhelyezett bentonit csíkkal vízzáróvá teszi. A z 1,5 m hosszú elemek egymásba toldhatók, a kívánt hosszra vághatók. A szabályozott repedés a vasbeton falak belső és külső oldalán a zsaluzatra szegezett trapézprofilok közötti sávban marad. Működési elv A z MSA repedési profil szakszerű beépítés mellett (trapézléc elhelyezése az MSA profil vonalában) megfelelően gyengíti a betonszerkezet keresztmetszetetét, míg az aktív bentonitszigetelés, a kialakult repedés vízzáróságát biztosítja. véletlenszerű repedések d irányított repedések MSA profillal aktív bentonit bevonat Elemszélesség megválasztása: E T T T A repedések közti távolság számítása: E = d 2 E = Beépítésének elhagyása esetén a vízzáró beton szabályozatlanul reped het meg, az így kialakult repedés ek utólag os szigetelése költségigényes. RENDELHETŐ AQUAFLEXACTIV MSA REPEDÉSI PROFIL TÍPUSOK ÉS MÉRETEK Kiírási szövegminta az MSA elem szélessége E = 0,3 = 0,15 m = MSA T = m 2 x d példa: m = 3,0 m d = 0,3 m m = fal magassága d = fal vastagsága T = MSA profilok közötti távolság 3,0 2 x 0,3... fm Aquaflexactiv MSA típusú repedési profil monolit vasbeton falak repedésszabályozásához két oldalán aktív bentonit szigetelő réteggel, a gyártó beépítési utasítása szerint falvastagság:...cm elemszélesség...mm gyártmány: Aquaflexactiv MSA T = = 5,0 m elemszélesség falvastagság hossz cikkszám megnevezés (mm) ( cm) (m/db) MSA MSA125 MSA vízzáró repedésszabályozó MSA150 profil kétoldali duzzadóbevonattal ,5 MSA MSA

21 Aquaflexactiv F/AB zsugorhézagképzo elemek F/AB vízzáró zsugorhézagképző elem Az F/AB zsugorhézagképző elem használatával a teljes vasbeton lemez együtemben betonozható. Az elemek helyszíni kitámasztásáról betonvaskengyelekkel gondoskodni kell. Elhelyezése a kívánt zsugorhézag rasztereknek megfelelően történik. A vízszintes fugalemez és azon kétoldalt elhelyezett duzzadóbevonatok által a zsugorhézagképzés vízzáró módon történik. Az F/AB elem elhelyezése az alsó és felső vasalás közé, a v.b. lemez együtemű betonozásához: beton Szabályozott repedések: a v.b. lemez az F/AB elemek vonalában reped meg beton vonalmenti távtartó Utólagos hézagbevágás vagy műa. trapézléc használatával: Elemek csatlakoztatása: H1 H 2,25 Profiltípusok a lemezvastagság függvényében: L= 2,25 H1 _ 30 cm H< H > 30 cm B RENDELHETŐ AQUAFLEXACTIV F/AB HÉZAGKÉPZŐ ELEM TÍPUSOK ÉS MÉRETEK cikkszám F/AB-... magasság **H1 (cm ) F/AB zsugorhézagképző elem H=...cm megnevezés * 300 mm-es lemezzel is kérhető Kiírási szövegminta elemhossz fugalemez * szélesség (m) 2, mm ** a H1 méretet minden esetben meg kell adni, mérettartomány cm... fm Aquaflexactiv F/AB típusú zsugorhézagképző bentonitbevonatos elemek szállítása és beépítése v.b. alaplemez repedésszabályozásához, a gyártó által megadott beépítési irányelvek szerint. fugalemez szélesség B= 250 mm elemmagasság: alaplemez alsó és felső vasalás közötti méret H1=...cm gyártmány: Aquaflexactiv F/AB 21

22 Aquaflexactiv AF átmenõ vízzáró ankerszár-átkötések Aquaflexactiv AF - átmenő átkötő rendszer Az Aquaflexactiv AF átvezetés a betonszerkezet teljes keresztmetszetén áthalad ezért a csőátvezetés belsejében és külső felületén szükséges a folyadékközeg áthatolásának megakadályozása. 1 2 Az AF átvezetés belsejében egy duzzadó dugó (1) az Aquafix gumidugó (2) valamint a kétoldali lezáró dugó (3) míg a külső felületén egy duzzadó bevonat, és a vízzáró karima biztosítja a vízzárást. 3 lezáró dugó vízzáró karima duzzadó bevonat 50 gyengített előkónusz 40 falvastagság A gyengített kónikus végződéseket a kizsaluzást követően el kell távolítani (nem újrafelhasználható), a duzzadó gumi (1), Aquafix dugó (2) elhelyezése után a csőátvezetés két végé tegy-egy HDPE lezáró dugóval (3) le kell zárni, melyek szorosan befeszülnek az átvezető csőbe. Beépítés Betonozás ELŐTTI... Az AF vízzáró átvezető rendszer egy d a r a b b ó l ö n t ö t t á t v e z e t é s előkónusszal, mely kizsaluzás után eltávolítandó! min. 5cm mélységben Az Aquafix dugót a folyadék támadási felöli oldalon kell elhelyezni a külső falsíktól min. 5 cm mélységben. Méretek: 20, 25, 30, 35, 40 cm egyrészes elem Ettől eltérő hosszméretű csőátvezetések is rendelhetőek 3-részes kivitelben. Alkalmazási területek... és UTÁNI állapot Mélyépítési műtárgyak, medencék, víztározók, talajnedvességgel ill. talajvíznyomással érintkező vasbeton szerkezetek. Az Aquaflexactív átvezetés ÉMI által bevizsgáltan 5 bar víznyomásra megfelel. 22

23 Aquaflexactiv AK megszakított vízzáró ankerszár-átkötések Aquaflexactiv AK - megszakított átkötő rendszer Az Aquaflexactiv AK típusú ankerszár átvezetés vízzáró eleme egy 70 mm átmérőjű peremes acélöntvény, felületén aktív duzzadóbevonattal, melybe két oldalról szabványos ankerszár csatlakozik. Az elem belül zárt, belsejében folyadék nem tud áthatolni. A rendszerhez tartozó adapterrel az AK záróbetéthez PVC vagy rostbeton csőhüvely is csatlakoztatható. Az Aquaflexactiv AK elemek vízzárása extrém magas talajvíznyomás és agresszív közegek esetén is tökéletesen biztosított. duzzadó bevonat két oldalon betekert, ankerszár átvezetést megszakító elem műanyag adapter távtartó rostbetoncső két oldalt ráilletsztve 70 mm Aquaflexactiv AK vízzáró zsaluátkötő elem Alkalmazási területek AK rendszer: Szennyvíztisztítók, rothasztó medencék, iszapolók, ülepítő medencék, agresszív és extrém magas hőmérsékletű közegek. RENDELHETŐ AQUAFLEXACTIV ZSALUÁTKÖTÉS TÍPUSOK ÉS MÉRETEK cikkszám megnevezés falvastagság (cm) A F20 20 AF25 AF vízzáró csőátvezetés 25 AF30 ( egy darabból öntött elem) 30 AF35 standard méretek 35 AF40 40 AF45 45 AF vízzáró csőátvezetés AF50 50 ( 3 részes) AF... egyedi AK70 AK70 vízzáró betét 2 db adapterrel Kiírási szövegminta kiszerelés (db) egyedi db Aquaflexactiv AF bentonitbevonatos ankerszár átvezetések szállítása és beépítése, csavarátkötések víztömör szigetelése duzzadó- és lezáródugókkal, a gyártó által megadott beépítési irányelvek szerint. falvastagság:...cm gyártmány: Aquaflexactiv AF... db Aquaflexactiv AK bentonitbevonatos vízzáró zsaluátkötés szállítása és beépítése, megszakított ankerszárátvezetéssel, gyártó által megadott beépítési irányelvek szerint. gyártmány: Aquaflexactiv AK 23

24 Aquaflexrapid kontaktbevonatos fugalemezek Aquaflexrapid munkafugaképzés A z Aquaflexrapid l e m e z s p e c i á l i s tapadás növelő bevonattal ellátott horganyzott acéllemez, munkahézagok talajpára, talajnedvesség és talajvíz-nyomás elleni szigetelésére. Az Aquaflexrapid fugaképző elem: könnyen és gyorsan elhelyezhető a felső vasaláson opcionális bevonata nagyon erős tapadóréteget hoz létre a betonszerkezet és a fémlemez között csatlakozásai és toldásai egyszerűen elvégezhetők Aquaflexrapid PCF lemezek kialakítása teljes felületű tapadó bevonat 2. védőfólia (betonozás előtt eltávolítandó) cm tapadó átfedés, csatlakoztatásnál 4. az alaplemez felső síkjának a kialakítása a fugalemezen található felső védőfólia alatt javasolt 5. integrált lehajtható rögzítő lábak Aquaflexrapid fugalemez típusok PCF 125 egyoldali bevonattal és rögzítő lábakkal PCF 165 egyoldali bevonattal és rögzítő lábakkal PCR 125 egyoldali bevonattal PCR 165 egyoldali bevonattal KA12/3 rögzítőkapocs RENDELHETŐ AQUAFLEXRAPID PCF ÉS -PCR TÍPUSOK ÉS MÉRETEK cikkszám megnevezés magasság (mm) PCF rögzítőlábas fugalemezek PCF 1 5 csatlakozó kapcsokkal PCR PCR elemhossz (m) kiszerelés PCF ,5 m /karton 2, m /raklap PCR fugalemezek tekercsben fm /tekercs KA12/3 rögzítőkapocs 125 mm-es lemezhez 50 db KA1 8 /3 rögzítőkapocs mm-es lemezhez 50 db Kiírási szövegminta... fm Aquaflex rapid PCF típusú tapadóbevonatos és lábbal rögzíthető fugalemezek szállítása és beépítése alaplemez - fal csatlakozása között, gyártó által megadott beépítési irányelvek szerint. Fugalemezszélesség: b = 125 m m; b = 165 mm gyártmány: Aquaflex rapid PCF... fm Aquaflexactiv PCR típusú tapadóbevonatos fugalemezek szállítása és beépítése alaplemez - alaplemez és fal-fal csatlakozások között, gyártó által megadott beépítési irányelvek szerint. Fugalemezszélesség: b = 125 m m ; b = 165 mm gyártmány: Aquaflex rapid PCR 24

25 rendszerek

26 Bautec BT 2025 S Bautec BT 2025 S Bautec BT 2025 S nátriumbentonit alapanyagú öninjektáló szalag, mely munkahézagokban öninjektáló módon víztömör hézagot képez. Működési elv: A szalag kiváló tulajdonsága a 75%-os természetes nátriumbentonit anyagtartalomra vezethető vissza, melykülönleges öninjektáló duzzadása révén, kis üregekbe, repedésekbe, és a beton szétosztályozódása által keletkezett résekbe beinjektálódik. kiterjedési metszet Alkalmazási területek Fő alkalmazása lemezek, falak födémek munkahézag-csatlakozásai akár egyenetlen felületeken is, valamint csőátvezetéseknél állandó és változó víznyomás esetén. Csatornák, alagutak, medencék, kommunális szennyvizek és termálvizek mélyépítési műtárgyak munkahézagainak szigetelésére egyaránt alkalmazható. Beépítés Biztonságos beépítése függőleges felületre rögzítőráccsal történik, mely folytonos rögzítés mellett, védi a szalagot mechanikai sérülésektől. Vízszintes felületen S u p r a f i x M S ragasztóval, rögzítőráccsal történő elhelyezés javasolt. Beépítési feltételek: - min. 75 mm betontakarás lemezeknél - lemez / fal vastagsága min. 175 mm - beton-, acél és PVC (cső) felületekhez rögzítés ráccsal vagy Suprafix MS ragasztóval Műszaki adatok méret: 20 x 25 mm sűrűség: 1,57 g/cm anyag: 75% természetes nátriumbentonit 25% butilkaucsuk max. duzzadás: 400 % égéspont: 185 C tárolás: száraz helyen korlátlan ideig beépítési hőmérséklet: ( C) öregedésálló max. víznyomás: 70 m (7 bar) 26

27 Bautec BT2025 S Plus Bautec BT2025 S Plus nedves, esős időjárási körülményeknél Bautec BT 2025 S Plus egy 100%-ban szerves védőfóliával ellátott szalag, amely szabályozza a duzzadási folyamatot. A védőfólia csak a betonvíz alkalikus hatása következtében folyamatosan, teljesen feloldódik. Ezáltal nedves, esős időjárási körülmények között is beépíthető. Működési elv Betonnal érintkezve a védőfólia elkezd lebomlani (reakcióba lép a beton zaggyal), és a B a u t e c S Pl u s duzzadási tulajdonsága aktívvá válik A bevonat 60 nap alatt teljesen lebomlik idő (nap) Bautec BT gyártmányú duzzadószalagok és kiegészítőik Bautec BT 2025 S 20 x 25 mm Rögzítőrács Bautec BT 2025 S Plus 20 x 25 mm Suprafix MS tömítő, ragasztó RENDELHETŐ BAUTEC 2025 S TÍPUSOK, MÉRETEK, TARTOZÉKOK cikkszám BT2025S BT2025PL RACS SFX-290 Kiírási szövegminta megnevezés Bautec BT 2025 S Bautec BT 2025 S Plus Rögzítőrács Suprafix MS ragasztó méret (mm) 20 x x 25 kiszerelés (raklap) 30 m (720 m) 30 m (720 m) 30 m 20 db...fm vízszintes és függőleges munkahézagok szigetelése Bautec BT2025S vagy Bautec BT 2025S Plus öninjektáló nátriumbentonit duzzadószalagokkal a gyártó beépítési utasítása szerint gyártmány: Bautec BT 2025S vagy Bautec BT2025S Plus 27

28 Bautec HSP duzzadószalag Bautec HSP duzzadószalag A Bautec HSP egy PU bázisú formastabil duzzadószalag. Hézagzárásként a magas-, mélyépítésben-, mérnöki létesítményeknél és előregyártott szerkezetek esetén széles körben alaklmazható, állandó és változó víznyomás alatt álló munkahézagok szigetelésére. Működési elv: Folyadékkal történő érintkezéskor folyamatos duzzadónyomást fejt ki, nekifeszül a határolóanyagnak (jellemzően beton) és szorítóelven zárja el a víz útját. A duzzadási folyamat teljesen egyenletes, formastabil és reverzibilis. A szalag maximális duzzadókapacitása ivóvíz esetén 200%, 4 tömegszázalékos sós oldat esetén 160%. Erősen lúgos (betonnal egyenértékű) közegben a duzzadókapacitása 210%. Maximális víznyomás állósága 0,5 bar. Beépítés: A HSP szalag a vasalás közepén, a beton szélétől minimum 8 cm-re helyezendő el. Rögzítése Suprafix MS ragasztóval történik. Sarokmegoldás esetén a duzzadóprofilt 90 -os ütközéssel + ragasztással, míg az egyenes toldást átlapolással + ragasztással szükséges kialakítani. Előregyártott elemek esetén javasolt a szalag horony ill. eresztékbe történő elhelyezése. Fontos, hogy a beton vagy acélszerkezetek összeillesztése során a duzzadószalag hézagmentesen befeszüljön a szerkezeti elemek közé. Műszaki adatok: 3 Sűrűség: 0,585 g/cm Max. víznyomás: (0,5 bar) 5 m Rugalmassági együttható: 2 1,37 N/mm Szakadási nyúlás: min. 40% Max. duzzadókapacitás: 210% Shore A: 59 Tárolás száraz helyen: min. 12 hónap Vegyi ellenállósági lista lekérhető. RENDELHETŐ TÍPUSOK: cikkszám megnevezés méret kiszerelés BT-HSP1020 Bautec HSP duzzadószalag 10x20 mm 50 m /karton SFX-290 Suprafix MS ragasztó 20 db /karton Kiírási szövegminta...fm vízszintes és függőleges munkahézagok szigetelése Bautec HSP formastabil szalaggal a gyártó beépítési utasítása szerint gyártmány: Bautec HSP

29 PolyproofX elasztomer duzzadószalagok PolyproofX bordás profilok A PolyproofX szalagok magas minőségű TPE (termoplasztikus elasztomer) alapanyagú duzzadógumik különböző hézagtípusok víztömör szigetelésére. A PolyproofX szalagokat mechanikai tulajdonságaik - mint magas rugalmasság, és szakítószilárdság - mellett vegyi ellenállóságuk - savak, lúgok, üzemanyagok, ásványi olajok és szerves oldószerekkel szembeni ellen-állásuk teszi igazán különlegessé. Működési elv A PolyproofX profilok formastabil elasztomer-szalagok, melyek duzzadását a gumiba beépült duzzadógyanta biztosítja. A szalagok maximális duzzadókapacitása 400%, és 72 órás duzzadást késleltető bevonattal rendelkeznek. A PolyproofX szalag duzzadáskor nekifeszül a határoló-szerkezetnek (jellemzően beton, vagy acél) és szorítóelven elzárja a víz útját. A késleltetett duzzadás után a teljes duzzadónyomást egyenletesen a fuga felületére fejti ki. Főbb felhasználási területek - bordás és lapos profilok A PolyproofX bordás profilokat elsősorban munkahézagok, csatlakozó hézagok, előregyártott betonelemek, acélszerkezetek, tübbingek, aknák, kútgyűrűk, közműalagutak, üzemanyagtartályok, benzinkutak, acélszerkezetek, folyékony trágyatárolók, zsilipek, duzzasztógátak stb. hézagszigeteléséhez alkalmazzák. Műszaki adatok anyag: thermoplasztikus elasztomer szín : kék állag: gumielasztikus sűrűség: 3 1, 264 g/cm duzzadóképesség: 400% Max. víznyomás: (5 bar) 50 m Egyéb tulajdonságok: változó víznyomásra megfelel egyenletes duzzadási folyamat vegyi ellenállás agresszív közegekben első duzzadás késleltetett Profiltípusok, keresztmetszetek 30x30 mm 30x30 mm 20x20 mm 20x10 mm 20x5 mm 29

30 PolyproofX négyzetprofilok PolyproofX négyzetprofilok A PolyproofX 20x20 és 30x30 négyzet alapú duzzadóprofilok, melyeket csatlakozó és szoros hézagok, dilatációk, és régi-új épületszerkezetek csatlakoztatásánál alkalmaznak. Régi-új épületszerkezet vízzáró csatlakoztatása A rendszerszigetelés a PolyproofX 30x30 duzzadószalag és a Volclay bentonit kartoncsík kombinációján alapszik. A Volclay bentonit karton nedvesség hatására duzzadónyomást fejleszt és behatol a környező felületek réseibe, repedéseibe. A bentonit karton fölött elhelyezkedő PolyproofX formastabil duzzadószalag megakadályozza a bentonit elvándorlását, és azt állandó duzzadónyomás alatt tartja. A rendszer maximálisan 50% hézagmozgást bír el. Suprafix MS fugakitöltés és rugalmas hézagzárás PolyproofX 30x30 mm polimer duzzadószalag min. 10 cm régi épületszerkezet 2 cm 1 cm új épületszerkezet A 4 réteg bentonit kartoncsíkot minimum 10 cm-es átfedéssel kell elhelyezni. Bentoseal 4 rtg. Volclay bentonitos kartonlemez Beépítés 1. Régi épületrész felületkiegyenlítése Bentoseal masszával. 2. Volclay bentonitos kartonlemez hullámvonallal párhuzamos méretre vágása, 4 rétegben történő elhelyezése az alaplemez magasságának a feléig és rögzítése tányéros dűbelekkel. 3. PolyproofX 30x30 duzzadószalag rögzítése a meglévő épületszerkezeten ragasztással (Suprafix MS), valamint beütő dűbelekkel. 4. A duzzadószalag folytonosságát tompa ütköztetéssel és Suprafix MS ragasztó használatával kell biztosítani. 5. A fennmaradó felületet fugakitöltővel (pl. polisztirol hab) kell ellátni. 6. Kizsaluzás után a fugalezárást tartósan rugalmas tömítőmasszával (Supraseal MS) lehet kialakítani. A Volclay bentonit kartonlemez működése A Volclay bentonit kartonlemez egy hullámosított kartonlemez, természetes nátrium-bentonit granulátummal, amely nedvesség hatására megduzzad. A hullámosított kartonlemez a bentonit hordozójaként szolgál, víz hatására lebomlik és a hézagot egy a víz számára áthatolhatatlan bentonit gél tölti ki. 30

31 PolyproofX bordás-, légkamrás profilok PolyproofX 30x30 négyzetalapú bordás-, légkamrás profilok Dilatációk (mozgási hézagok) utó- lagos szigetelésére fejlesztették ki a PolyproofX bordás, légkamrás 30x 30 mm duzzadóprofilt. A bordás, légkamrás profilszerkezet könnyedén összenyomható és elhelyezhető a javítani kívánt dilatációba, mely stabil peremnyomást biztosít, és bordázott felülete révén "megkapaszkodik" a fuga felületén, áthidalja a hézag egyenetlenségeit. Vízzel történő érintkezéskor a profil megduzzad. Ez a megoldás mm fugaszélességig alkalmazható. A beépítési ill. szanálási szituációk függvényében a légkamrás profil beépítésénél ragasztó-, duzzadópasztákkal ill. kompressziós profilokkal történő kombinációkra is szükség lehet. RENDELHETŐ POLYPROOFX TÍPUSOK ÉS MÉRETEK, TARTOZÉKOK cikkszám megnevezés profilméret [mm] kiszerelés X/ x 20 7 x 20 m PolyproofX bordás profil X/ x 20 7 x 10 m X/ x 20 6 x 5 m PolyproofX négyzetprofil X/ x 30 4 x 5 m X/3030L PolyproofX bordás, légkamrás 30 x 30 6 x 5 m SF X-290 Suprafix MS 430 g 20db/karton Volclay bentonitos 2 VP/L 1220 x ,49m /tábla kartonlemez BS/18 Bentoseal massza 18 kg vödör Kiírási szövegminta...fm vízszintes és függőleges munkahézagok, csatlakozó hézagok, előre gyártott elemek szigetelése PolyproofX bordás felületű duzzadógumikkal a gyártó beépítési utasítása szerint gyártmány: PolyproofX bordás profil 5*20mm PolyproofX bordás profil 10*20mm...fm vízszintes és függőleges csatlakozó hézagok és dilatációk szigetelése PolyproofX négyzetprofil alakú duzzadógumikkal a gyártó beépítési utasítása szerint gyártmány: PolyproofX négyzetprofil 20*20mm - PolyproofX négyzetprofil 30*30mm...fm meglévő és új épületszerkezet szigetelése PolyproofX duzzadószalaggal és 4 réteg Volclay nátriumbentonit csíkkal gyártó által megadott beépítési irányelvek szerint. lemezvastagság d =.cm fugaszélesség b = 2 cm gyártmány: régi-új épületszerkezet csatlakoztatása PolyproofX 30* réteg Volclay karton...fm vízszintes és függőleges csatlakozó hézagok és dilatációk utólagos szigetelése, szanálása PolyproofX 30*30mm keresztmetszetű négyzetalapú bordás-, légkamrás duzzadóprofillal a gyártó beépítési utasítása szerint gyártmány: PolyproofX 30*30mm négyzetalapú bordás-, légkamrás duzzadóprofil 31

32 INJEKTÁLÓ RENDSZEREK - Superject Superject felületi injektáló csövek Munkahézagszigetelés utólagos injektálással : A Superject egycsatornás injektáló rendszer mely kiegyenlítő szivacsréteggel rendelkezik. A habanyag biztosítja a felületi felfekvést és rugalmas fugakontaktust érdes vagy levésett (göröngyös) fugafelületeken is. A felületi injektálócsövek folytonos és egyenletes rögzítése ráccsal történik. Használatuk kifejezetten javasolt várható és számítható utólagos süllyedések, betonzsugorodás és - osztályozódás, valamint dinamikus igénybevételek esetén (pl. vasúti hidak, aluljárók, alagutak, stb.). Működési elv alsó- felső mikronyílások 1 bar esetén nyílnak meg rugalmas felületi illeszkedés 3 cm 3 cm felületi fugakontaktus Előnyök: Beépítési adatok: folytonos rögzítés megakadályozza a felúszást (rögzítő ráccsal) 3 cm felületi fugakontaktus rugalmas felületi illeszkedés jelentős tágulási képesség a gyantával áti tatható nyitott pórusú habanyag kisebb mozgások mellett is szigetel Optimális injektálónyomás: 1,5-5 bar J avasolt kivezetések: 8-10 m-ként Mikrorések megnyílása: kb. 1 bar Beszerelés fal min. 8 cm betonlemez min. 10 cm átfedés beépítése falközépen, min. 8 cm betontakarással injektáló cső lefektetése és kivezetése 32

33 INJEKTÁLÓ RENDSZEREK - Bauject Bauject felületi injektáló csövek A Bauject egy körkeresztmetszetű, egycsatornás injektálócső, melynek rögzítése bilincsekkel történik. Felúszás ellen méterenként min. 6-8 db rögzítőbilincs javasolt. A Bauject injektálócsövet a két vasalat között max. 10 m-es szakaszokban szükséges elhelyezni. 2 db injektálócső találkozásánál 10 cm átfedést szükséges biztosítani. Javasolt injektálóanyagok: PU-gyanta, mikroszemcsés cement, akrilátgélek. Bauject Tartozékok Injektáló rendszerek és tartózékaik cikkszám megnevezés kiszerelés SUPERJECT S/I egycsatornás injektálócső 100 m / doboz S/I-K injektálócső konfekcionálva 10 m / tekercs 40 cm kivezetésekkel S/P rögzíthető doboz szeleppel 20 db / doboz RACS rögzítőrács 30 m / doboz BAUJECT BJ kör-keresztmetszetű injektálócső 100 m / tekercs BSZ szegezhető packer + szelep igény szerint B bilrögzítő bilincs 100 db BKT kivezető tömlő L=40 cm igény szerint SUPERJECT,BAUJECT - hez Kiírási szövegminta...fm egycsatornás felületi felfekvésű injektálócső és tartozékainak szállítása és beépítése rögzítőráccsal vízszintes és függőleges munkahézagokba gyártó által megadott beépítési irányelvek szerint. A szelepeket utólagos injektáláshoz hozzáférhetővé kell tenni. gyártmány: Superject injektálócső 33

34 INJEKTÁLÓ RENDSZEREK-Combiject 2000 Combiject 2000 A Combiject 2000 egy bentonit duzzadószalag és egy injektálócső kombinált szerkezete. A z e l s ő d l e g e s sz i g e t e l é s a z öninjektáló bentonit duzzadószalag, a hézag további biztonságát az integrált injektálócső végzi. A rendszer ezáltal a legmagasabb biztonsági igényeket elégíti ki. A Combiject 2000 rögzítése folytonosan, rögzítőráccsal történik. Ezzel optimális felületi felfekvés, fugakontaktus biztosítható, továbbá védi az injektálócsövet felületi sérülésektől és megakadályozza a duzzadó-injektáló rendszer felúszását. A Combiject 2000 elemeket átfedéssel szükséges toldani. Az injektáló tömlők kivezethetőek az épületszerkezeten vagy csatlakoztathatóak az injektálópackerekhez. Injektáló rendszer és tartozékai cikkszám megnevezés kiszerelés COMBIJECT 2000 C2000 injektálócső konfekcionálva 4 x 5m / doboz 40 cm kivezetésekkel S/P rögzíthető doboz szeleppel 20 db / doboz RACS rögzítőrács 30 m / doboz BKT kivezető tömlő L=40 cm igény szerint Kiírási szövegminta...fm kombinált öninjektáló természetes nátriumbentonit injektáló rendszer Typ: Combiject 2000C és tartozékainak szállítása és beépítése rögzítőráccsal vízszintes és függőleges munkahézagokba gyártó által megadott beépítési irányelvek szerint. A szelepeket utólagos injektáláshoz hozzáférhetővé kell tenni. gyártmány: Combiject 2000C duzzadó injektáló rendszer 34

35 a szerkezetépítésben

36 FUGASZALAGOK Fugaszalagok A fugaszalagok a hagyományos fugalemezek mellett, a legrégebbi hézagzáró szerkezetek a monolit vasbeton építéseknél. A fugaszalagok beépítése odafigyelést, precíz m u n k v é g z é s t é s a c s a t l a k o z á s o k kialakításához szükséges felszerelést igényel. Az elmozdulásmentes pozícionálás mellett (pl. szorosan záró homlok-zsalu) a csomópontok csatlakozásait megfelelően szükséges k i a l a k í t a n i ( h e g e s z t é s i v a r r a t o k folytonossága,előregyártott hegesztett idomok gyártása üzemi körülmények között). PVC-P fugaszalagok hagyományos igénybevételre belső munkafugaszalag ( A ) belső dilatációs fugaszalag ( D ) külső munkafugaszalag ( AA ) külső dilatációs fugaszalag ( AD ) RENDELHETŐ TÍPUSOK ÉS MÉRETEK cikkszám megnevezés a anker v. borda c d (mm) (db) (mm) (mm) A A240 belső munkafugaszalag A AA AA240 külső munkafuga szalag Aa D D240 belső dilatációs szalag D AD AD240 külső dilatációs szalag AD d c d c a a 36

37 FUGASZALAGOK PVC-P alapanyagú fugaszalagok különleges profillal Ecke: sarok csomópontok szigetelésére AA Ecke sarok munkafuga szalagok AD Ecke sarok dilatációs szalagok A típus W típus A típus W típus FV: dilatációs fugák hézag-zárására OM: Omega belső tágulási fugaszalagok szélesebb hézagok ill. nagyobb mozgások felvételére 2 anker HD: résfal fugaszalagok 4 anker RENDELHETŐ TÍPUSOK ÉS MÉRETEK cikkszám megnevezés a anker c d (mm) (db) (mm) (mm) AAEcke240A AAEcke320A külső munkafuga sarokszalag AAEcke240W AAEcke320W ADEcke240A ADEcke320A külső dilatációs sarokszalag ADEcke240W ADEcke320W FV20/ FV30/40 hézaglezáró szalag FV30/20/ FV40/30/ OM25 belső tágulási szalag OM HD 10 résfal fugaszalag 100 4,5/6,5 22 d d c c a a c c a d a c d 37

38 FUGASZALAGOK Fugaszalagok különleges igénybevételekre Extrém fizikai- és vegyi terhelésnek kitett P V C - P + N B R f u g a s z a l a g o k, n a g y mozgások, süllyedések, torzulások nyírási igénybevételekhez. A DON és AAON szalagok talajpára, talajnedvesség és nagy mértékű talajvíznyomás esetén alkalmazhatók nagy mozgások mellett is! DON500 tágulási szalag AAON500 tágulási szalag mm hézag esetén mm hézag esetén Fugaszalag-szorítószerkezetek talajvíznyomás elleni szigetelés régi - új épületsze rk. csatlakoztatása esetén belső dilatációs szorítószerkezet külső dilatációs szorítószerkezet A rendszer elemei: 1. fugaszalag 2. kaucsuk v. butilszalag alátét 3. rozsdamentes v. horganyzott l aposvas (80x 10 mm), max. ly uktávolság: 15 cm 4. horganyzott dübel (M12) 5. vízzáró felületkiegyenlítő habarcs RENDELHETŐ TÍPUSOK ÉS MÉRETEK cikkszám megnevezés a / b anker - borda c d (mm) (db) (mm) (mm) DON500 belső tágulási fugaszalag AAON500 külső tágulási fugaszalag D330Ecke/G belső dilatációs szalag / szorítószerkezethez DA330Ecke/G külső dilatációs szalag / szorítószerkezethez d b c a d c a 38

39 FUGASZALAGOK Előregyártott hegesztett idomok - Tartozékok A DIN szabvány szerint a helyszíni beépítés során a fugaszalagok csak tompa ütköztetéssel csatlakoztathatók. Előr egyártott hegesztett idomokat és egyéb csatlakoztatásokat üzemi körülmények között szükséges készíteni. lapos kereszt lapos T lapos L álló kereszt álló T álló L álló negatív sarok fekvő negatív sarok fekvő pozitív sarok A feltüntetett csomópontokon kívül más vonalvezetésű idomok is rendelhető k bármilyen típushoz. Műszaki adatok PVC-P PVC-P + NBR DIN18541 Shore A : 75 ± 5 67 ± h úzószilárdság: 8 N/ mm 10 N/ mm szakadá si nyúá l s: 275 % 350 % gyártá s: üz emi szabvány szerint DIN szerint további tulajdonságok: sav-, lúgálló PVC-P tulajdonságai, valamint rothadás- és öregedésálló gumiszerű tartós rugalmasság ridegtörésálló különleges vegyi ellenállóság A PVC-P+NBR szalagokat külön kérés esetén olaj- és bitumenálló változatban is szállítjuk. Tartozékok: fugaszalag kapocs, hegesztőszalag, hegesztőbárd, hegesztőka rd, hőlégfúvó, butil szalag. RENDELHETŐ TÍPUSOK ÉS MÉRETEK cikkszám megnevezés kiszerelés EHI előregyártott hegesztett idomok db FK fugaszalagkapocs db HSZ hegesztőszalag 25 fm / tekercs HB hegesztőbárd db HF hőlégfúvó db BT butilszalag 50 fm / tekercs Kiírási szövegminta...fm PVC-P (PVC-P NBR) alapú belső ( külső ) munkafugaszalag (dilatációs szalag) és a hozzátartozó hegesztett idomok és rendszertartozékok szállítása és szakszerű beépítése fugaszalagtípus:. anyagminőség: PVC-P vagy PVC-P NBR 39
