1 Szivárgás kizárva! PENTAFLEX szigetelési rendszer szivárgó és változó nyomású víz ellen

2 TARTALOM Szivárgás kizárva! A PENTAFLEX jól szigetelő......munkahézagjai munkahézag kiegészítői munkahézag képző eleme repedésszabályzó eleme csőátvezetései zsaluösszekötése vasalás toldása...18

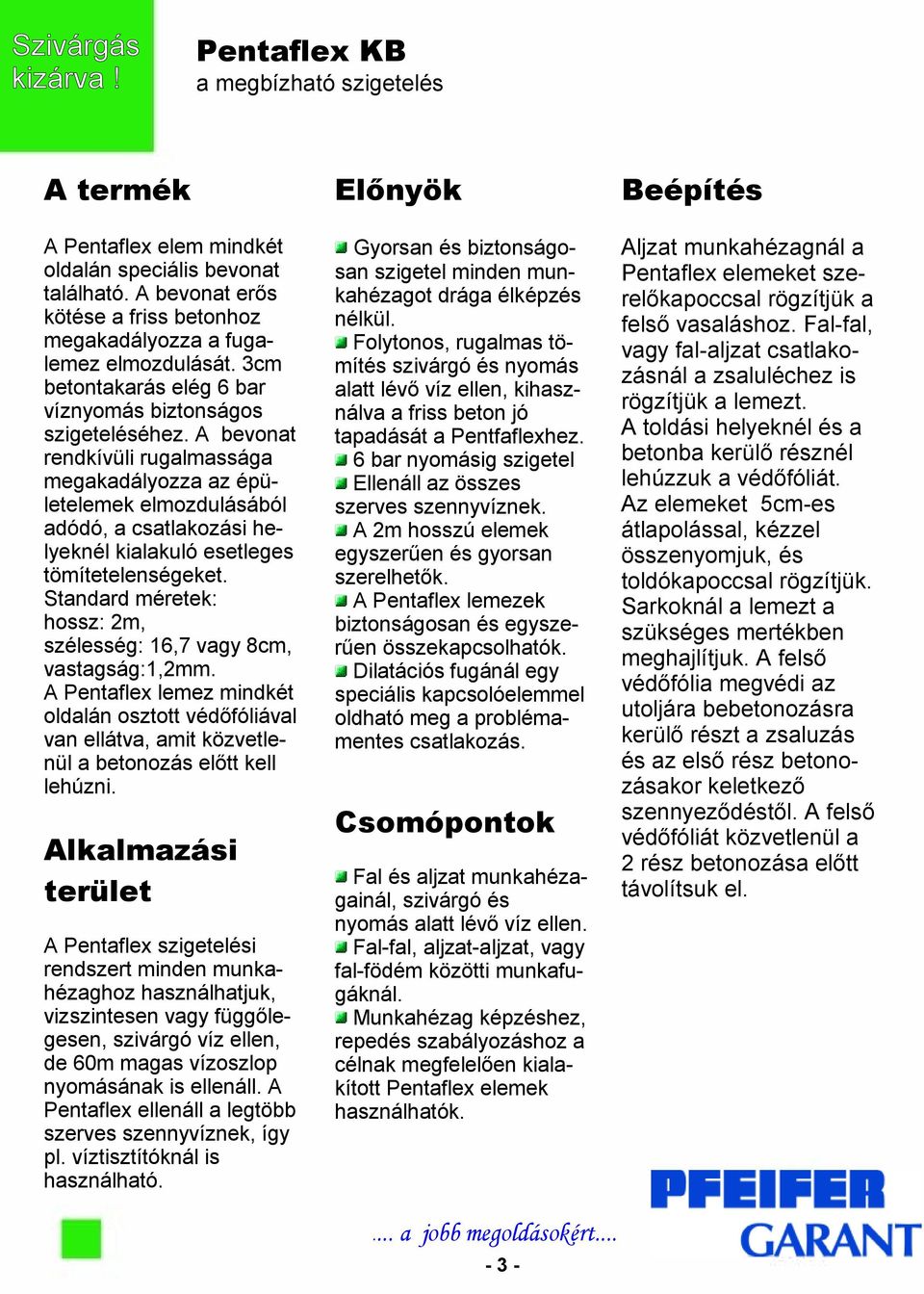

3 Szivárgás kizárva! Pentaflex KB a megbízható szigetelés A termék Előnyök Beépítés A Pentaflex elem mindkét oldalán speciális bevonat található. A bevonat erős kötése a friss betonhoz megakadályozza a fugalemez elmozdulását. 3cm betontakarás elég 6 bar víznyomás biztonságos szigeteléséhez. A bevonat rendkívüli rugalmassága megakadályozza az épületelemek elmozdulásából adódó, a csatlakozási helyeknél kialakuló esetleges tömítetelenségeket. Standard méretek: hossz: 2m, szélesség: 16,7 vagy 8cm, vastagság:1,2mm. A Pentaflex lemez mindkét oldalán osztott védőfóliával van ellátva, amit közvetlenül a betonozás előtt kell lehúzni. Gyorsan és biztonságosan szigetel minden munkahézagot drága élképzés nélkül. Folytonos, rugalmas tömítés szivárgó és nyomás alatt lévő víz ellen, kihasználva a friss beton jó tapadását a Pentfaflexhez. 6 bar nyomásig szigetel Ellenáll az összes szerves szennyvíznek. A 2m hosszú elemek egyszerűen és gyorsan szerelhetők. A Pentaflex lemezek biztonságosan és egyszerűen összekapcsolhatók. Dilatációs fugánál egy speciális kapcsolóelemmel oldható meg a problémamentes csatlakozás. Aljzat munkahézagnál a Pentaflex elemeket szerelőkapoccsal rögzítjük a felső vasaláshoz. Fal-fal, vagy fal-aljzat csatlakozásnál a zsaluléchez is rögzítjük a lemezt. A toldási helyeknél és a betonba kerülő résznél lehúzzuk a védőfóliát. Az elemeket 5cm-es átlapolással, kézzel összenyomjuk, és toldókapoccsal rögzítjük. Sarkoknál a lemezt a szükséges mertékben meghajlítjuk. A felső védőfólia megvédi az utoljára bebetonozásra kerülő részt a zsaluzás és az első rész betonozásakor keletkező szennyeződéstől. A felső védőfóliát közvetlenül a 2 rész betonozása előtt távolítsuk el. Alkalmazási terület A Pentaflex szigetelési rendszert minden munkahézaghoz használhatjuk, vizszintesen vagy függőlegesen, szivárgó víz ellen, de 60m magas vízoszlop nyomásának is ellenáll. A Pentaflex ellenáll a legtöbb szerves szennyvíznek, így pl. víztisztítóknál is használható. Csomópontok Fal és aljzat munkahézagainál, szivárgó és nyomás alatt lévő víz ellen. Fal-fal, aljzat-aljzat, vagy fal-födém közötti munkafugáknál. Munkahézag képzéshez, repedés szabályozáshoz a célnak megfelelően kialakított Pentaflex elemek használhatók. -3-

4 Pentaflex KB a tökéletesen szigetelt munkahézag fal-fal munkahézag fal-aljzat csatlakozás 10 oc alatt megmelegítteni! aljzat munkahézag -4- Szivárgás kizárva!

5 Egyszerű: szigetel! Pentaflex KB Biztonságosan szigetelni Pentaflex-KB Horganyzott acél lemez mindkét oldalon speciális bevonattal. hossz: 2m, szélesség 167mm, vastagság: 1,2mm Méterenként 1db szerelőkapoccsal kell rögzíteni a felső vasaláshoz Szükséges beépítési mélység aljzatnál: 3-5cm. Az elemek toldása kézi összenyomással lehetséges. Felhasználása: fal-fal, aljzat-fal, ajlzat-aljzat csatlakozásnál szivárgó illetve nyomás alatt álló víz ellen. -5-

6 Pentaflex KB 8, SF Egyszerű: Biztonságosan szigetelni szigetel! Pentaflex KB 8 Horganyzott acéllemez mindkét oldalon speciális bevonattal. hossz: 2m, szélesség 80mm, vastagság: 1,2mm Belenyomjuk a friss betonba. Szükséges beépítési mélység : kb. a lemezszélesség fele Az elemek toldása kézi öszszenyomással lehetséges. Felhasználása: fal-födém csatlakozásnál. Pentaflex SF Horganyzott acéllemez hossz: 2m, szélesség 200mm, vastagság: 0,63mm. A hoszszanti oldal peremezése egy speciális fóliával injektáló csatornát alkot, amit a beépítést követően ki lehet injektálni. Külső és az alsó oldalán Pentaflex bevonat Rögzítés és toldás mint a Pentaflex KB-nál. Szükséges beépítési mélység 3-5 cm Felhasználása: fal-aljzat, falfal csatlakozásoknál normál igénybevételű, de növelt biztonsági tényezőt megkövetelő esetekben. Előre nem látható igénybevétel esetén, vegyi hatásoknak kitett fugáknál. -6-

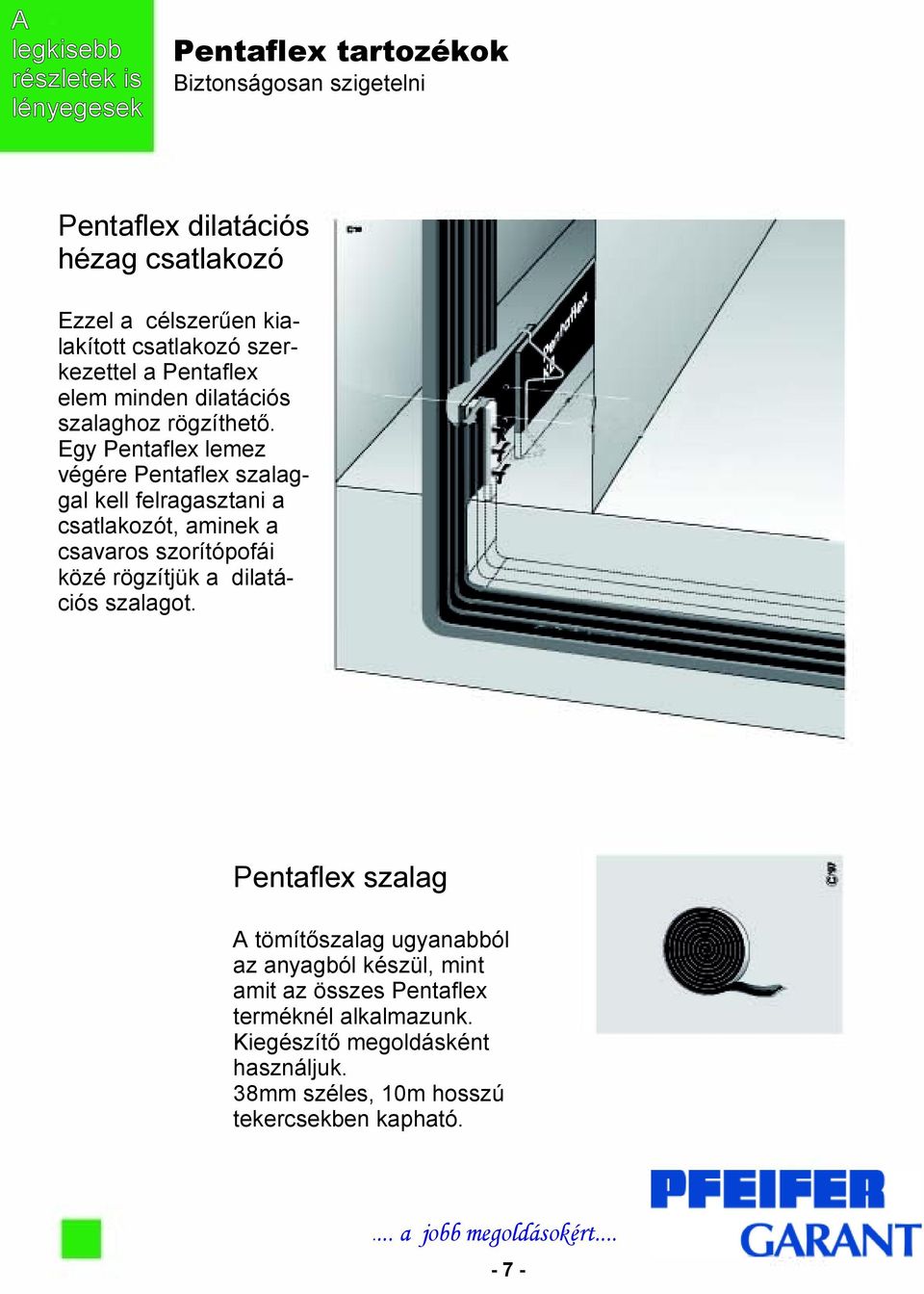

7 A legkisebb részletek is lényegesek Pentaflex tartozékok Biztonságosan szigetelni Pentaflex dilatációs hézag csatlakozó Ezzel a célszerűen kialakított csatlakozó szerkezettel a Pentaflex elem minden dilatációs szalaghoz rögzíthető. Egy Pentaflex lemez végére Pentaflex szalaggal kell felragasztani a csatlakozót, aminek a csavaros szorítópofái közé rögzítjük a dilatációs szalagot. Pentaflex szalag A tömítőszalag ugyanabból az anyagból készül, mint amit az összes Pentaflex terméknél alkalmazunk. Kiegészítő megoldásként használjuk. 38mm széles, 10m hosszú tekercsekben kapható. -7-

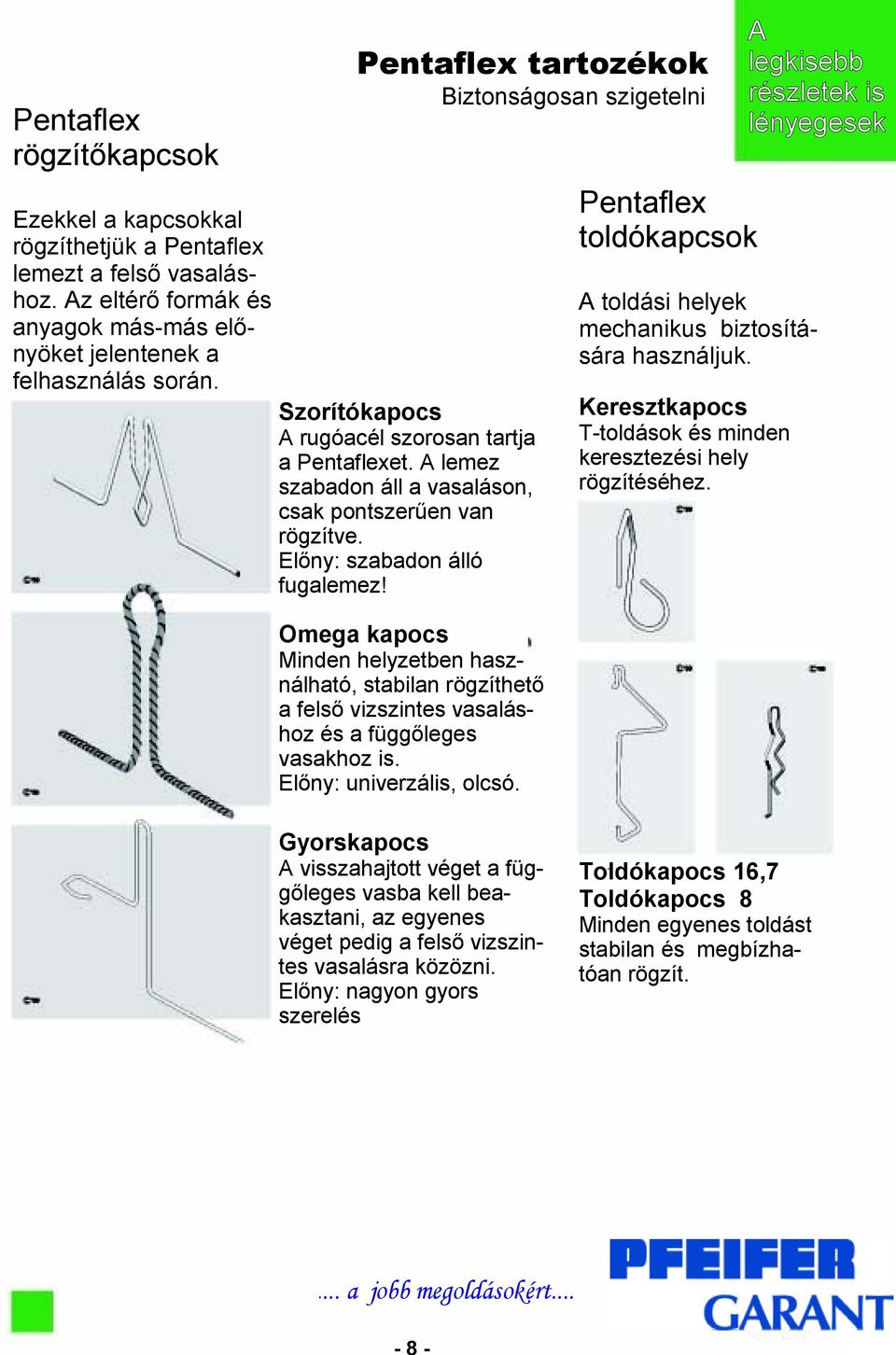

8 Pentaflex tartozékok Biztonságosan szigetelni Pentaflex rögzítőkapcsok A legkisebb részletek is lényegesek Pentaflex toldókapcsok Ezekkel a kapcsokkal rögzíthetjük a Pentaflex lemezt a felső vasaláshoz. Az eltérő formák és anyagok más-más előnyöket jelentenek a felhasználás során. A toldási helyek mechanikus biztosítására használjuk. Szorítókapocs A rugóacél szorosan tartja a Pentaflexet. A lemez szabadon áll a vasaláson, csak pontszerűen van rögzítve. Előny: szabadon álló fugalemez! Keresztkapocs T-toldások és minden keresztezési hely rögzítéséhez. Omega kapocs Minden helyzetben használható, stabilan rögzíthető a felső vizszintes vasaláshoz és a függőleges vasakhoz is. Előny: univerzális, olcsó. Gyorskapocs A visszahajtott véget a függőleges vasba kell beakasztani, az egyenes véget pedig a felső vizszintes vasalásra közözni. Előny: nagyon gyors szerelés Toldókapocs 16,7 Toldókapocs 8 Minden egyenes toldást stabilan és megbízhatóan rögzít.

9 Már a beépítés alatt szigetel Pentaflex ABS munkahézag képző aljzathoz, födémhez és falhoz A termék Előnyök A munkahézagképző elemhez is a már jól bevált Pentflex bevonatot alkalmaztuk, amely egy merev acélrácssal van összehegesztve. Nincs szükég a szokásos zsaluanyagokra a fuga kialakításhoz, ezzel időt és pénzt takaríthat meg. Az ABS elem bentmarad a betonban, így a vasszerelésnél segítséget ad. Meggátolja a kapcsolódó részek elmozdulását. Alkalmazási terület Rendkívül erősen tapad a friss betonhoz ( 6 bar Beépítését javasoljuk víz- nyomásig szigetel). terhelésnek kitett vasbeton Nem kell hegeszteni az lemezek munkahézagjai- illesztéseket. hoz valamint ha fokozott követelmények vannak a kapcsolódó részek elmozdulás mentességével szemben. A Pentaflex bevonat ellenáll az összes szerves szennyvíznek. Egyszerűen és biztonságosan illesztehető a Pentaflex KB és SF elemekhez. Méretpontos kialakítás minden keresztmetszethez. Pentaflex bevonat Teljes lemezvastagság acélrács Pentaflex ABS elem Beépítési méret 'E' Alaplemez Fa kizáró Faserbeton távtartó E-méretek: 200mm, 250mm, 300mm. 350Mm, 400mm Egyedi méretek gyártása is lehetséges

10 Már a beépítés alatt szigetel Pentaflex ABS munkahézag képző aljzathoz, födémhez és falhoz Beépítés Műszaki adatok A Pentaflex munkahézagképző elemet a vasalás közé helyezzük, és középen kötöződróttal vagy hegesztéssel rögzítjük. Nagyobb keresztmetszeteknél szükség lehet további rögzítési pontra és kitámasztásra is. A fugalemez kétoldalt Pentaflex bevonatos, 200x1,5mm méretű. A hézagképző acélrács E: 100mm-800mm-es beépítési méretekben kapható. Hossz: 3m, de kívánságra 0-7,2m -ig méretre gyártás is lehetséges. Maximális gyártható hossz: 12m. A standard termék egyszerű fugához alkalmazható, de egyszeres és dupla fogazott fugához megfelelő termék is gyártható. Egyedi kialakítások is lehetségesek, mint pl.ív, áttörés, könyök, stb. Pentaflex ABS fal-fal fugához Figyelem! Korrekt ajánlatadáshoz kérjük az alábbi adatok pontos megadását: felhasználási terület, fugahossz, beépítési magasság, csomópontok Pentaflex ABS elem acélrács Beépítési méret 'E' Teljes lemezvastagság Fa kizáró Pentaflex bevonat

11 Szigetelt repedések Pentaflex OBS Repedés szabályozó elem A termék Előnyök A Pentaflex repedés szabályozó elem a már jól bevált Pentflex bevonatú fugalemezből, és a betonlemez keresztmetszetét elvágó horganyzott acél szárnyakból áll Gyors és könnyű szerelés, egyszerűen a vasaláshoz kell kötözni. A keresztmet szinte teljes átvágása miatt biztosan alakítja ki a kívánt helyen a repedést. Rugalmas, végigfutó tömítettség szivárgó és akár 6 bar nyomású víz ellen. A Pentaflex bevonat ellenáll az összes szerves szennyvíznek. Az elemek toldása egyszerű, könnyen kapcsolódik a többi Pentaflex termékhez. Standard hossz: 250cm, és 62,5cm. A fugalemez 16,7 cm széles és 1,2mm vastag. A szárnyak szélességi méretválasztéka lefedi az összes falvastagságot, de a 24, 25 és 30 cm falvastagságokhoz használatos elemeket a gyártó raktáron tartja. Az elemeket beépítésre kész állapotban szállítjuk. Felhasználási terület Ezzel a Pentaflex elemmel szabályozzuk a repedési hely kilakulását, egyúttal a kialakított repedésnél megakadályozzuk a szivárgó és a nyomás alatti víz áthatolását. Alkalmazási lehetőségek: Monolit vasbeton falak repedési helyeinek szakszerű kialakításához használható. Beépítés Az OBS repedés szabályozó elemet a fal külső és belső vasalása közé kell elhelyezni. Rögzíteni kötöződróttal lehet a vasaláshoz, a szárnyakon méterenként 2 furat felhasználásával. Fal-padlólemez és falfödém csatlakozási helyeit a már megszokott módon alakítjuk ki (kb. 5cm átlapolás és rögzítés kapoccsal). A betonkeresztmetszetet a zsaluzatnál trapézprofilokkal. A vizszintes vasalást, amennyiben a statikai számítások engedik, célszerű ezen a helyen megszakítani. (ezt a statikussal mjndenképpen engedélyeztetni kell). A repedés szabályozó elem környékén óvatosan betonozzunk, nehogy az egyoldali terhelés elmozdítsa vagy leszakítsa a vasalásról. Az 50cm-es öntési magasságot mindenképpen be kell tartani. Műszaki Adatok L hossz: 250cm, vagy a kívánt méretre szabva E beépítési méret: mm-ig E méret 24 és 25 cm-es falvastagságnál: 120mm E méret 30 cm-es falvastagságnál: 180mm

12 Pentaflex OBS Repedés szabályozó elem Pentaflex bevonat Zsalu Beépítési méret 'E' Teljes lemezvastagság Pentaflex OBS repedés szabályozó Szigetelt repedések Vasalás 22/13/13 trapézléc

13 Szigetelt áttörések a falon Pentaflex Transwand Minden víztől megvéd. Előnyök Alkalmazás Típusok és méretek Hidrosztatikus szigetelés Könnyű beépítés Megvédi a csőátvezetést a szennyeződésektől. Dupla biztonság a gallérral és a Pentaflex szalaggal Minden szokásos falvastagsághoz és átmérőhöz megfelelő terméket adunk A kereskedelemben kapható csőrendszerek könynyen beépíthetők Gazdaságos A Pentaflex Transwand átvezetést a zsalu károsítása nélkül lehet beépíteni a styropor csőkarima segítségével. Ezt a koszorút kizsaluzás után el kell távolítani, és a bevezett cső és a bélés közti hézagot szabványos csatlakozófejjel tudjuk lezárni. A főbb típusok: SML, HT, KG, Loro X. Mindegyik típusnál megtalálható a vízzáró gallér és a Pentaflex szalag, ezzel dupla biztonságot nyújtanak vízáttörés ellen.az SML típus fém tartókapoccsal közvetlenül a vasaláshoz erősíthető. Felhasználási terület Transwand KG Transwand SML A transwand csőátvezetést minden olyan helyen alkalmazhatjuk, ahol tökéletesen szigetelt áttörésekre van szükség. Nem csak víz és szennyvízcsövek átvezetéshez használható, hanem pl. gáz, telefon, ill. egyéb vezetékekhez is. DN átmérő mm-ben: 50/70/100/125/150/ 200/250/300 L hosszméretek cm-ben: 24/25/30/40 Egyedi mértek is lehetségesek

14 Pentaflex béléscső Minden víztől megvéd Előnyök Felhasználási terület Hidrosztatikus szigetelés Könnyű beépítés Megvédi a csőátvezetést a szennyeződésektől. Dupla biztonság a gallérral és a Pentaflex szalaggal Minden szokásos falvastagsághoz és átmérőhöz megfelelő terméket adunk A kereskedelemben kapható csőrendszerek könynyen beépíthetők Nagyon gazdaságos, mivel a forgalomban lévő tömítőeszközökkel probléma nélkül használható A Pentaflex béléscsövet minden olyan helyen alkalmazhatjuk, ahol tökéletesen szigetelt áttörésekre van szükség. A béléscsövet használhatjuk gázvezeték, telefonvezeték és más csövek átvezetéséhez. A KG béléscsövön megtalálható a középső vízzáró gallér, valamint a Pentaflex szalag, ezzel dupla biztonságot nyújt vízáttörés ellen. Alkalmazás A Pentaflex béléscső átvezetést a zsalu károsítása nélkül lehet beépíteni a styropor dugó segítségével. Ezt a kizsaluzás után el kell távolítani, és a csövet vagy kábelt szabványos tömítőeszközökkel be lehet szerelni. KG béléscső Szigetelt áttörések a falon Típusok és méretek. Csőtípus: HT, KG, SML, Loro X DN átmérő mm-ben: 100/125/150/200/250 L hosszméretek cm-ben: Egyedi mértek gyártása is lehetséges.

15 Szigetelt áttörések a padllóban Pentaflex alsó lefolyó Minden víztől megvéd. Előnyök Felhasználási terület Hidrosztatikus szigetelés Könnyű beépítés Megvédi a csőátvezetést a szennyeződésektől. Dupla biztonság a gallérral és a Pentaflex szalaggal A Pentaflex alsó lefolyóval vízmentesíteni lehet minden vízzáró betonból készült vasbeton lemezt. A csőáttörést minden gond nélkül meg lehet oldani a Pentaflex átvezetőcsővel. Az átvezető csövön megtalálható a középső vízzáró gallér, valamint a Pentaflex szalag, ezzel dupla biztonságot nyújt vízáttörés ellen. Alkalmazás A Pentaflex alsó lefolyót a szokásos módon le kell zárni, és bebetonozni. A zárófedél megvédi a betonozás alatti, és a további építési munkák során keletkező szennyeződésektől. DN átmérő mm-ben: 70/100 Fedél anyaga: ABS, rozsdamentes, öntvény Típusok és méretek A Pentaflex alsó lefolyó sokféle variációban gyártható. Átvezető cső típusok: KG, SML, Loro X Átvezető cső méretek: 70/100/125// /250/300 Toldó Fedél (ABS, öntvény, rozsdamentes acél) Bűzzáró szifon Különféle terhelési fokok 0,3t/1,5t/12,5t Ülepítő A szabványos típusok folyamatosan gyártói raktárkészleten találhatók Pentaflex WU alsó lefolyó Pentaflex KG csőátvezetés

16 Pentaflex födém lefolyó Minden víztől megvéd Szigetelt áttörések a padllóban Előnyök Felhasználási terület Típusok és méretek Hidrosztatikus szigetelés Könnyű beépítés Megvédi a csőátvezetést a szennyeződésektől. Dupla biztonság a gallérral és a Pentaflex szalaggal A Pentaflex födém lefolyóval vízmentesíteni lehet minden vízzáró betonból készült vasbeton lemezt. A csőáttörést minden gond nélkül meg lehet oldani a Pentaflex átvezetőcsővel. Feltöltött tetőfelületeknél süllyesztett vízelvezető csővel megoldható a vízteelnítés. Az ávezető csövön megtalálható a középső vízzáró gallér, valamint a Pentaflex szalag, ezzel dupla biztonságot nyújt vízáttörés ellen. Pentaflex WU födém lefolyó Alkalmazás A Pentaflex lefolyót a szokásos módon kell lezárni, és bebetonozni. A zárófedél megvédi a betonozás alatti, és a további építési munkák során keletkező szennyeződésektől A Pentaflex födém lefolyó sokféle variációban gyártható. A szabványos típusok folyamatosan gyártói raktárkészleten találhatók. Átvezető cső típusok: KG, SML Átvezető cső méretek: 70/1000

17 Szigetelt összekötések Pentaflex OPTI A vízzáró zsaluösszekötés A termék Előnyök A Pentaflex OPTI egy 22mm belső átmérőjű műanyag cső vízzáró peremekkel.a beton és a cső vízzáró kötésének biztosításához a távtartót a jól bevált Pentaflex bevonattal is elláttuk. Kizsaluzás után az átkötést oldalanként 1-1 tömítődugó benyomásával, majd 1-1 OPTI záródugó beütésével zárjuk le. FIGYELEM: a megfelelő tömítettség eléréséhez először a tömítődugót, végül az OPTI záródugót üssük a helyére. Az OPTI dugó legyen síkban az átkötőcső végével! Bevizsgált víznyomásállóság: támadási oldalon 10 bar. Pentfalex bevonat a biztos vízzáráshoz. A kizsaluzás után rögtön lezárható Időjárástól független Kibonthatatlan Erős távtartó, precíz falvastagság. Műszaki Adatok Hosszméretek: ,5-40cm. Egyedi méretek gyártása is lehetséges. Belső átmérő: 22mm Külső átmérő: 26mm

18 Pentaflex-Pentabox vasalás csatlakozó Csatlakozó vízzáró szigeteléssel Előnyök Típusok és méretek Hidrosztatikus szigetelés Könnyű beépítés Dupla vízszivárgás elleni biztonság a kétoldali Pentaflex bevonatnak köszönhetően. Minden műszaki követelményt kielégít Pentabox csatlakozó: Kialakítása mint a Ferbox B Felhasználási terület A vízszivárgás megakadályozására a Ferbox csatlakozók mindkét oldalon Pentaflex bevonattal vannak ellátva. Ezzel az egyszerű módszerrel tettük a normál vasaláscsatlakozót vízzáróvá. A Pentabox jól használható vízzáró vasbeton lemezeknél Falba és födémbe is Konzolbekotésekhez Világítóakna bekötéséhez Pentabox vasalás csatlakozó Pl. B Beépítséi mélység 35mm Standard hossz: 1,25m Szigetelt bekötések A Pentabox csatlakozókat az egyik oldalukon túlnyúló Pentaflex szalaggal lehet egymáshoz rögzíteni, ezzel megakadályozzuk a vízáttörést két bekötődoboz között. Pentabox A Pentabox vasaláscsatlakozó ellentétben a szokványos típusokkal, nagy biztonsággal garantálja a csatlakozási terület szigetelését.
