VTF-8S A SCOUT AUTONOM, GÖMBHÁZAS, AUTOMATA VIDEOKAMERÁS TÉRFIGYELÕ

Átírás

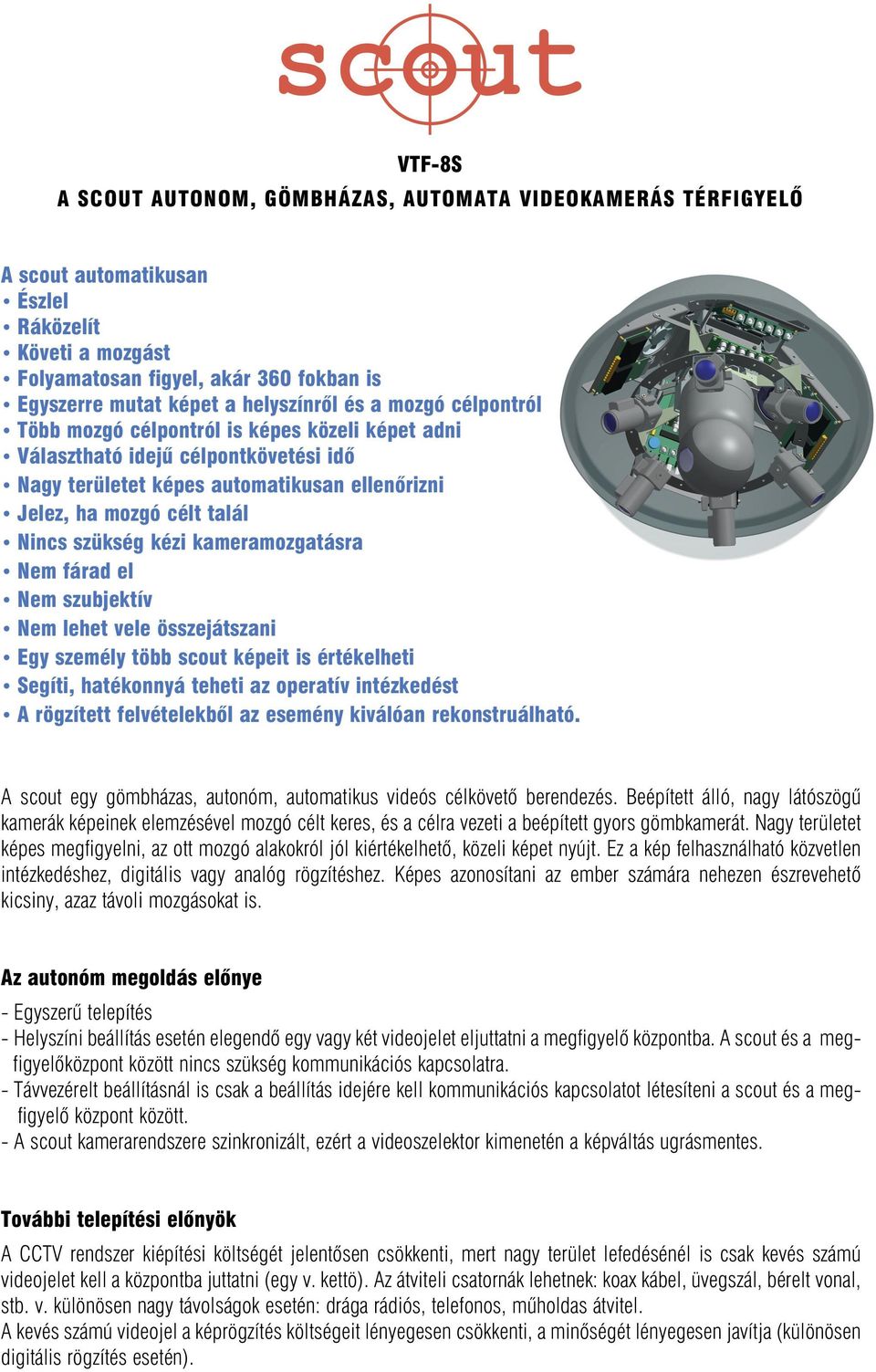

1 VTF-8S A SC AUTONOM, GÖMBHÁZAS, AUTOMATA VIDEOKAMERÁS TÉRFIGYELÕ A scout automatikusan Észlel Ráközelít Követi a mozgást Folyamatosan figyel, akár 360 fokban is Egyszerre mutat et a helyszínrõl és a mozgó célpontról Több mozgó célpontról is es közeli et adni Választható idejû célpontkövetési idõ Nagy területet es automatikusan ellenõrizni Jelez, ha mozgó célt talál Nincs szükség kézi kameramozgatásra Nem fárad el Nem szubjektív Nem lehet vele összejátszani Egy személy több scout eit is értékelheti Segíti, hatékonnyá teheti az operatív intézkedést A rögzített felvételekbõl az esemény kiválóan rekonstruálható. A scout egy gömbházas, autonóm, automatikus videós célkövetõ berendezés. Beépített álló, nagy látószögû kamerák einek elemzésével mozgó célt keres, és a célra vezeti a beépített gyors gömbkamerát. Nagy területet es megfigyelni, az ott mozgó alakokról jól kiértékelhetõ, közeli et nyújt. Ez a felhasználható közvetlen intézkedéshez, digitális vagy analóg rögzítéshez. Képes azonosítani az ember számára nehezen észrevehetõ kicsiny, azaz távoli mozgásokat is. Az autonóm megoldás elõnye - Egyszerû telepítés - Helyszíni beállítás esetén elegendõ egy vagy két videojelet eljuttatni a megfigyelõ központba. A scout és a megfigyelõközpont között nincs szükség kommunikációs kapcsolatra. - Távvezérelt beállításnál is csak a beállítás idejére kell kommunikációs kapcsolatot létesíteni a scout és a megfigyelõ központ között. - A scout kamerarendszere szinkronizált, ezért a videoszelektor kimenetén a váltás ugrásmentes. További telepítési elõnyök A CCTV rendszer kiépítési költségét jelentõsen csökkenti, mert nagy terület lefedésénél is csak kevés számú videojelet kell a központba juttatni (egy v. kettö). Az átviteli csatornák lehetnek: koax kábel, üvegszál, bérelt vonal, stb. v. különösen nagy távolságok esetén: drága rádiós, telefonos, mûholdas átvitel. A kevés számú videojel a rögzítés költségeit lényegesen csökkenti, a minõségét lényegesen javítja (különösen digitális rögzítés esetén).

2 SE T IN ZO O M SET UNIT E N TER NEAR FAR FO CU S ALARM CA M ER A CLEAR SC O UT SET UNIT SET ENTER CLEAR AL A R M IN ZOOM NE AR FAR FO C US OU T CAMERA U P SC Alkalmazások a feladat fügvényében 1.) Alkalmazás helyszíni beállítással Automata célkövetést kell megvalósítani, és a megfigyelõ központba csak a feladathoz elégséges, de minimális számú videojelet lehet eljuttatni. Kommunikáció kiépítésére nincs lehetõség. Ez esetben helyszíni beállítást célszerû alkalmazni a VTF-R Setup Unit pulttal, és csak a videoszelektor kimenõ videojelét juttassuk el a megfigyelõ központba. Ha egyidejûleg szükség lehet a gömbkamera és az aktuális referenciare is, akkor a gömbkamera és a szelektor kimenõ videojelét is juttassuk el a megfigyelõ központba, és a gömbkamera jelét tiltsuk ki a videoszelektorból. A helyszíni beállítás után a megfigyelõ központban telepíthetjük a VTF-R pultot, amely a videojelbõl (kommunikáció nélkül is) elõállítja a riasztás jelzést, amit vezérlésre fel lehet használni. MEGFIGYELÕ KÖZPONT célzott scout VTF-8S célzott referencia digitális vagy analóg rögzítõ digitális vagy analóg rögzítõ alarm VTF-R pult referencia VTF-R pult a beállításhoz használandó eszközök

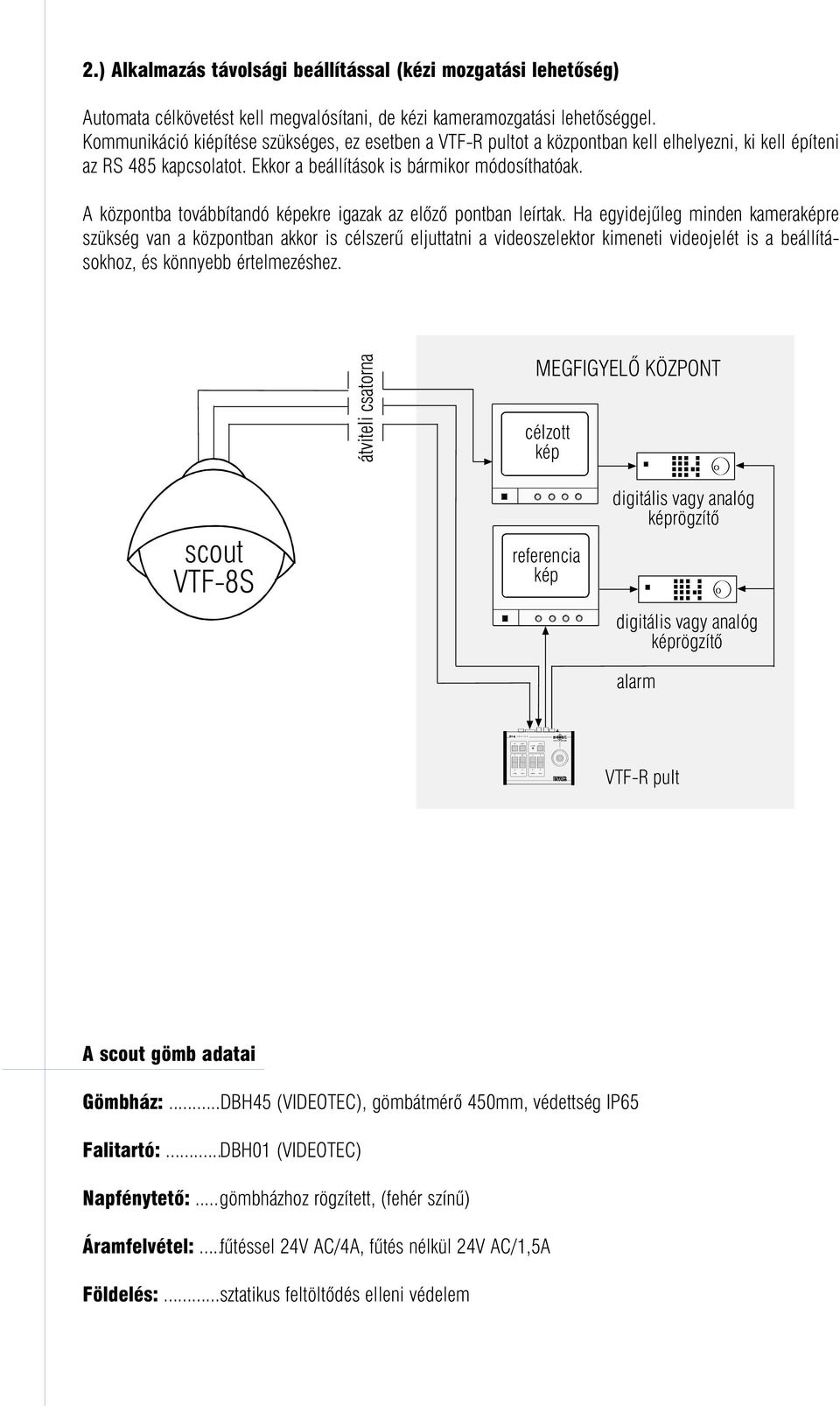

3 SETU P UNIT SET ENTER CLEAR ALARM IN ZOOM NE AR FAR FO CU S CAMERA OU T SC O UT 2.) Alkalmazás távolsági beállítással (kézi mozgatási lehetõség) Automata célkövetést kell megvalósítani, de kézi kameramozgatási lehetõséggel. Kommunikáció kiépítése szükséges, ez esetben a VTF-R pultot a központban kell elhelyezni, ki kell építeni az RS 485 kapcsolatot. Ekkor a beállítások is bármikor módosíthatóak. A központba továbbítandó ekre igazak az elõzõ pontban leírtak. Ha egyidejûleg minden kamerare szükség van a központban akkor is célszerû eljuttatni a videoszelektor kimeneti videojelét is a beállításokhoz, és könnyebb értelmezéshez. MEGFIGYELÕ KÖZPONT célzott scout VTF-8S referencia digitális vagy analóg rögzítõ digitális vagy analóg rögzítõ alarm VTF-R pult A scout gömb adatai Gömbház:...DBH45 (VIDEOTEC), gömbátmérõ 450mm, védettség IP65 Falitartó:...DBH01 (VIDEOTEC) Napfénytetõ:...gömbházhoz rögzített, (fehér színû) Áramfelvétel:...fûtéssel 24V AC/4A, fûtés nélkül 24V AC/1,5A Földelés:...sztatikus feltöltõdés elleni védelem

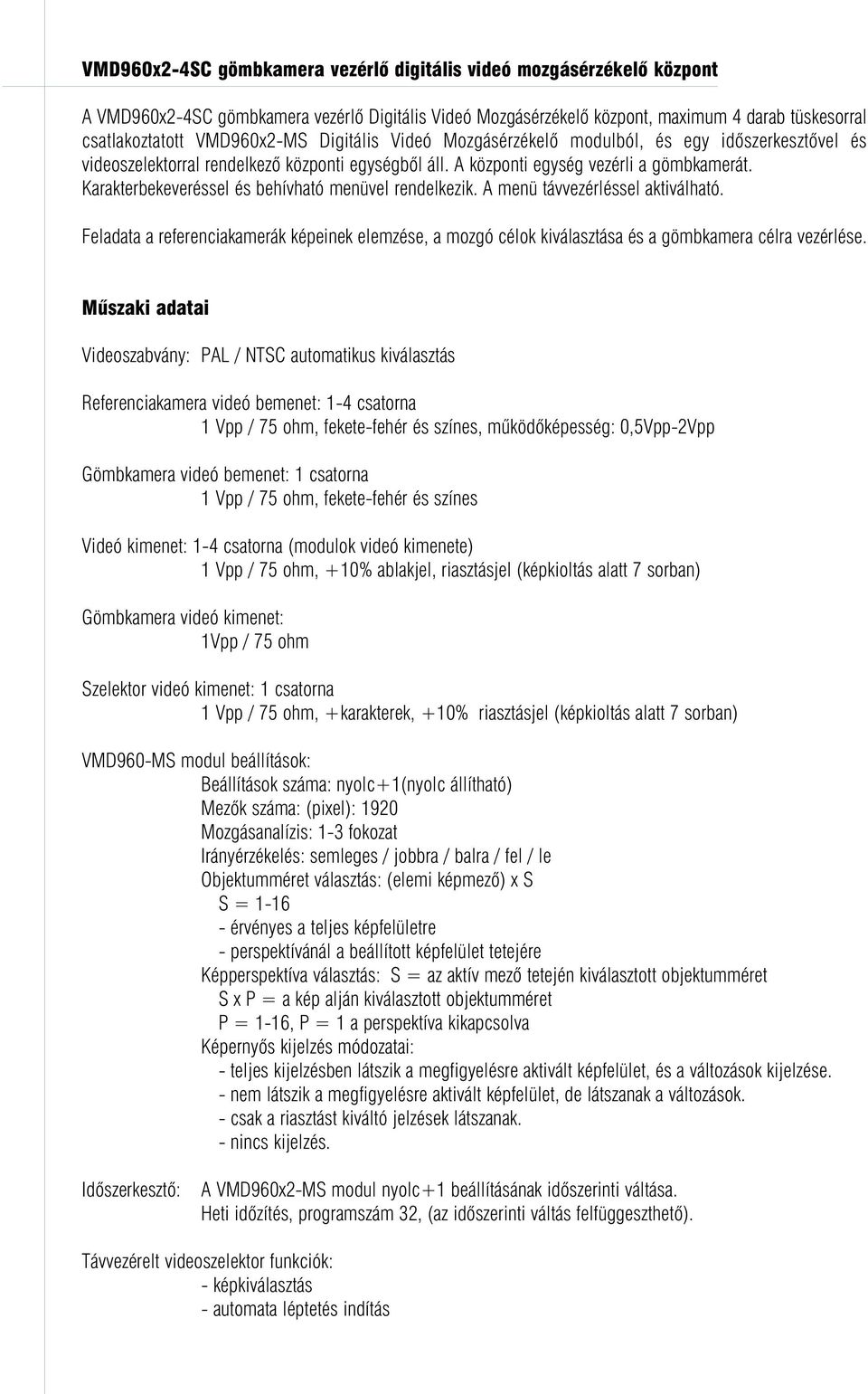

4 VMD960x2-4SC gömbkamera vezérlõ digitális videó mozgásérzékelõ központ A VMD960x2-4SC gömbkamera vezérlõ Digitális Videó Mozgásérzékelõ központ, maximum 4 darab tüskesorral csatlakoztatott VMD960x2-MS Digitális Videó Mozgásérzékelõ modulból, és egy idõszerkesztõvel és videoszelektorral rendelkezõ központi egységbõl áll. A központi egység vezérli a gömbkamerát. Karakterbekeveréssel és behívható menüvel rendelkezik. A menü távvezérléssel aktiválható. Feladata a referenciakamerák einek elemzése, a mozgó célok kiválasztása és a gömbkamera célra vezérlése. Mûszaki adatai Videoszabvány: PAL / NTSC automatikus kiválasztás Referenciakamera videó bemenet: 1-4 csatorna 1 Vpp / 75 ohm, fekete-fehér és színes, mûködõesség: 0,5Vpp-2Vpp Gömbkamera videó bemenet: 1 csatorna 1 Vpp / 75 ohm, fekete-fehér és színes Videó kimenet: 1-4 csatorna (modulok videó kimenete) 1 Vpp / 75 ohm, +10% ablakjel, riasztásjel (kioltás alatt 7 sorban) Gömbkamera videó kimenet: 1Vpp / 75 ohm Szelektor videó kimenet: 1 csatorna 1 Vpp / 75 ohm, +karakterek, +10% riasztásjel (kioltás alatt 7 sorban) VMD960-MS modul beállítások: Beállítások száma: nyolc+1(nyolc állítható) Mezõk száma: (pixel): 1920 Mozgásanalízis: 1-3 fokozat Irányérzékelés: semleges / jobbra / balra / fel / le Objektumméret választás: (elemi mezõ) x S S = érvényes a teljes felületre - perspektívánál a beállított felület tetejére Képperspektíva választás: S = az aktív mezõ tetején kiválasztott objektumméret S x P = a alján kiválasztott objektumméret P = 1-16, P = 1 a perspektíva kikapcsolva Képernyõs kijelzés módozatai: - teljes kijelzésben látszik a megfigyelésre aktivált felület, és a változások kijelzése. - nem látszik a megfigyelésre aktivált felület, de látszanak a változások. - csak a riasztást kiváltó jelzések látszanak. - nincs kijelzés. Idõszerkesztõ: A VMD960x2-MS modul nyolc+1 beállításának idõszerinti váltása. Heti idõzítés, programszám 32, (az idõszerinti váltás felfüggeszthetõ). Távvezérelt videoszelektor funkciók: - kiválasztás - automata léptetés indítás

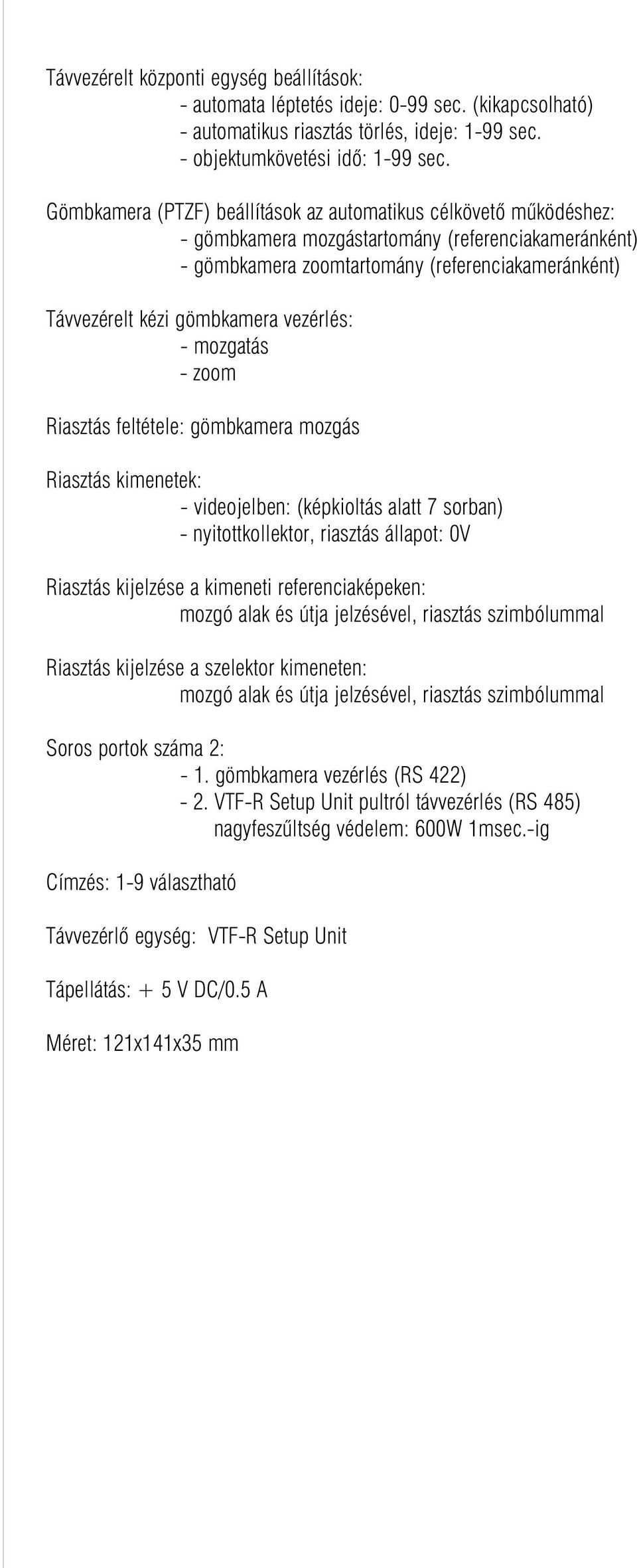

5 Távvezérelt központi egység beállítások: - automata léptetés ideje: 0-99 sec. (kikapcsolható) - automatikus riasztás törlés, ideje: 1-99 sec. - objektumkövetési idõ: 1-99 sec. Gömbkamera (PTZF) beállítások az automatikus célkövetõ mûködéshez: - gömbkamera mozgástartomány (referenciakameránként) - gömbkamera zoomtartomány (referenciakameránként) Távvezérelt kézi gömbkamera vezérlés: - mozgatás - zoom Riasztás feltétele: gömbkamera mozgás Riasztás kimenetek: - videojelben: (kioltás alatt 7 sorban) - nyitottkollektor, riasztás állapot: 0V Riasztás kijelzése a kimeneti referenciaeken: mozgó alak és útja jelzésével, riasztás szimbólummal Riasztás kijelzése a szelektor kimeneten: mozgó alak és útja jelzésével, riasztás szimbólummal Soros portok száma 2: - 1. gömbkamera vezérlés (RS 422) - 2. VTF-R Setup Unit pultról távvezérlés (RS 485) nagyfeszûltség védelem: 600W 1msec.-ig Címzés: 1-9 választható Távvezérlõ egység: VTF-R Setup Unit Tápellátás: + 5 V DC/0.5 A Méret: 121x141x35 mm

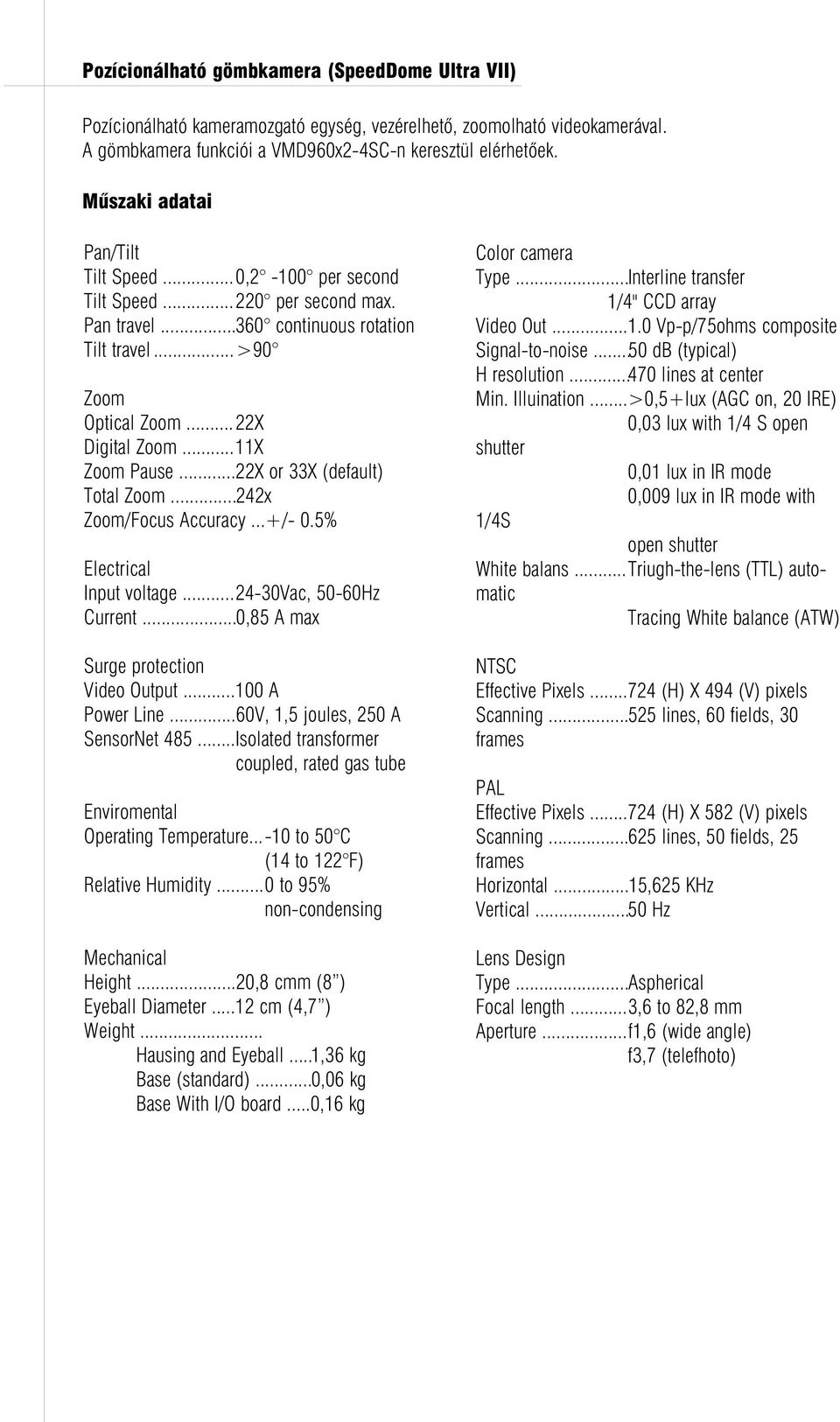

6 Pozícionálható gömbkamera (SpeedDome Ultra VII) Pozícionálható kameramozgató egység, vezérelhetõ, zoomolható videokamerával. A gömbkamera funkciói a VMD960x2-4SC-n keresztül elérhetõek. Mûszaki adatai Pan/Tilt Tilt Speed...0,2-100 per second Tilt Speed per second max. Pan travel continuous rotation Tilt travel...>90 Zoom Optical Zoom...22X Digital Zoom...11X Zoom Pause...22X or 33X (default) Total Zoom...242x Zoom/Focus Accuracy...+/- 0.5% Electrical Input voltage vac, 50-60Hz Current...0,85 A max Surge protection Video Output A Power Line...60V, 1,5 joules, 250 A SensorNet Isolated transformer coupled, rated gas tube Enviromental Operating Temperature to 50 C (14 to 122 F) Relative Humidity...0 to 95% non-condensing Mechanical Height...20,8 cmm (8 ) Eyeball Diameter...12 cm (4,7 ) Weight... Hausing and Eyeball...1,36 kg Base (standard)...0,06 kg Base With I/O board...0,16 kg Color camera Type...Interline transfer 1/4" CCD array Video Out Vp-p/75ohms composite Signal-to-noise...50 db (typical) H resolution lines at center Min. Illuination...>0,5+lux (AGC on, 20 IRE) 0,03 lux with 1/4 S open shutter 0,01 lux in IR mode 0,009 lux in IR mode with 1/4S open shutter White balans...triugh-the-lens (TTL) automatic Tracing White balance (ATW) NTSC Effective Pixels (H) X 494 (V) pixels Scanning lines, 60 fields, 30 frames PAL Effective Pixels (H) X 582 (V) pixels Scanning lines, 50 fields, 25 frames Horizontal...15,625 KHz Vertical...50 Hz Lens Design Type...Aspherical Focal length...3,6 to 82,8 mm Aperture...f1,6 (wide angle) f3,7 (telefhoto)

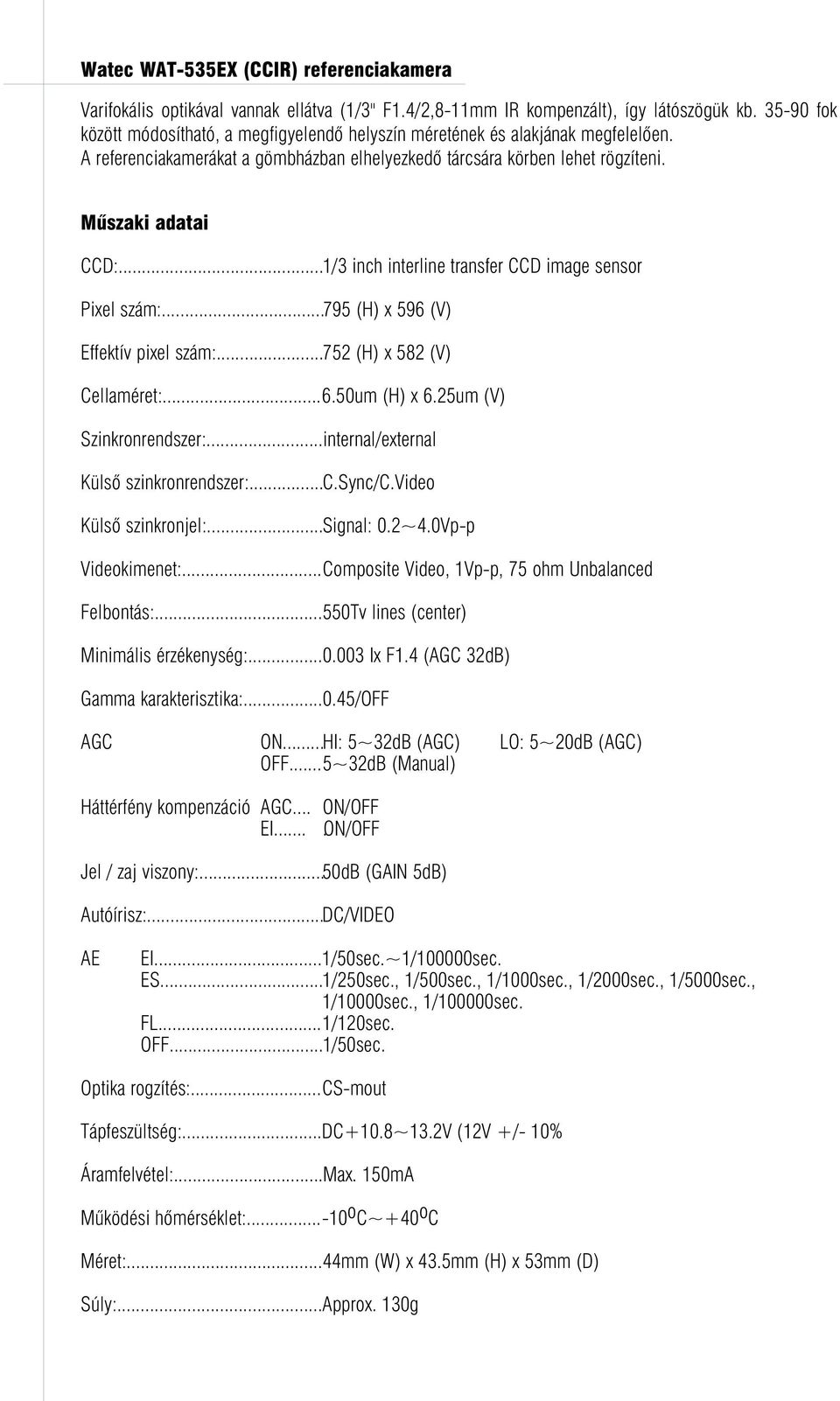

7 Watec WAT-535EX (CCIR) referenciakamera Varifokális optikával vannak ellátva (1/3" F1.4/2,8-11mm IR kompenzált), így látószögük kb fok között módosítható, a megfigyelendõ helyszín méretének és alakjának megfelelõen. A referenciakamerákat a gömbházban elhelyezkedõ tárcsára körben lehet rögzíteni. Mûszaki adatai CCD:...1/3 inch interline transfer CCD image sensor Pixel szám: (H) x 596 (V) Effektív pixel szám: (H) x 582 (V) Cellaméret: um (H) x 6.25um (V) Szinkronrendszer:...internal/external Külsõ szinkronrendszer:...c.sync/c.video Külsõ szinkronjel:...signal: 0.2~4.0Vp-p Videokimenet:...Composite Video, 1Vp-p, 75 ohm Unbalanced Felbontás:...550Tv lines (center) Minimális érzékenység: Ix F1.4 (AGC 32dB) Gamma karakterisztika: /off AGC ON...HI: 5~32dB (AGC) LO: 5~20dB (AGC) OFF...5~32dB (Manual) Háttérfény kompenzáció AGC... ON/OFF EI....ON/OFF Jel / zaj viszony:...50db (GAIN 5dB) Autóírisz:...DC/VIDEO AE EI...1/50sec.~1/100000sec. ES...1/250sec., 1/500sec., 1/1000sec., 1/2000sec., 1/5000sec., 1/10000sec., 1/100000sec. FL...1/120sec. OFF...1/50sec. Optika rogzítés:...cs-mout Tápfeszültség:...DC+10.8~13.2V (12V +/- 10% Áramfelvétel:...Max. 150mA Mûködési hõmérséklet: o C~+40 o C Méret:...44mm (W) x 43.5mm (H) x 53mm (D) Súly:...Approx. 130g

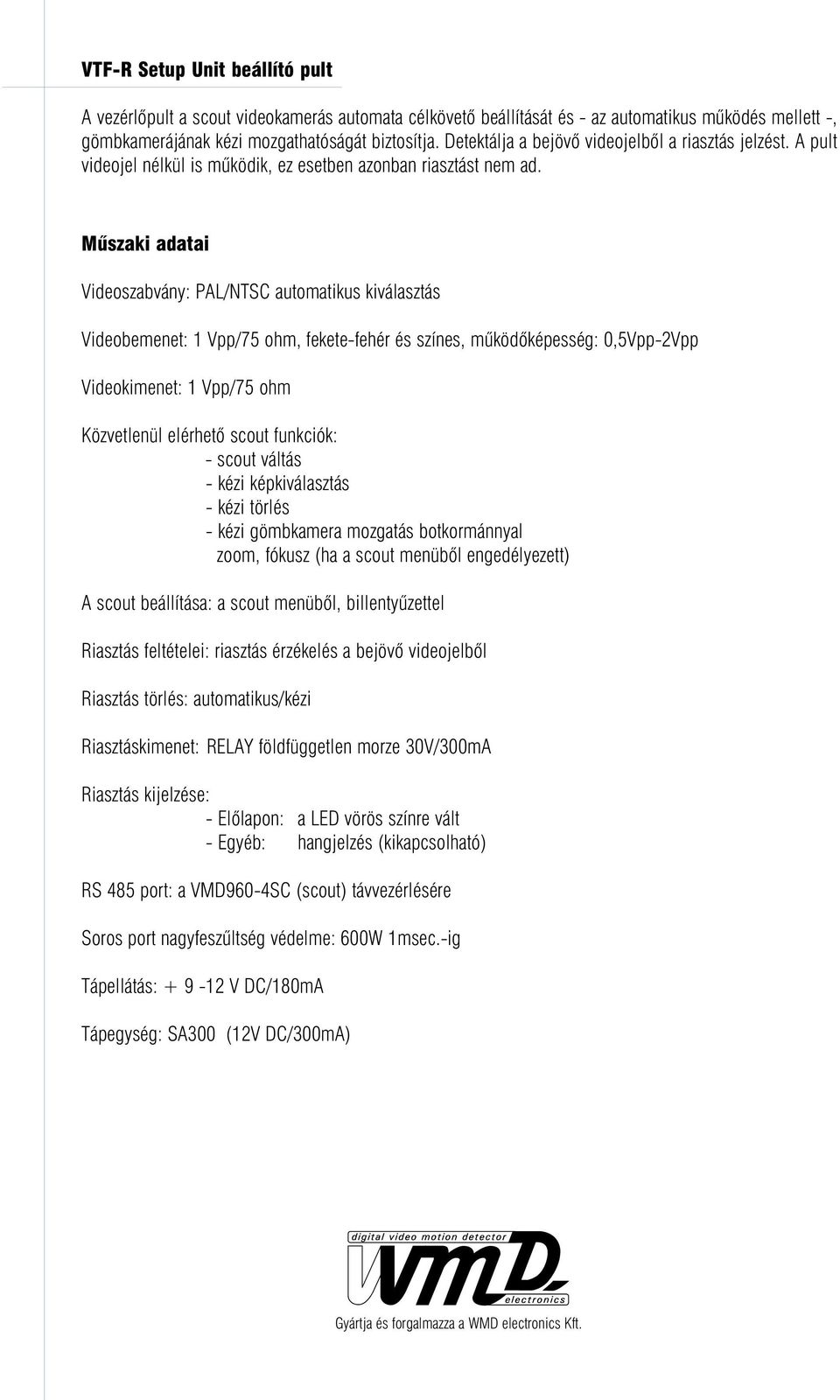

8 VTF-R Setup Unit beállító pult A vezérlõpult a scout videokamerás automata célkövetõ beállítását és - az automatikus mûködés mellett -, gömbkamerájának kézi mozgathatóságát biztosítja. Detektálja a bejövõ videojelbõl a riasztás jelzést. A pult videojel nélkül is mûködik, ez esetben azonban riasztást nem ad. Mûszaki adatai Videoszabvány: PAL/NTSC automatikus kiválasztás Videobemenet: 1 Vpp/75 ohm, fekete-fehér és színes, mûködõesség: 0,5Vpp-2Vpp Videokimenet: 1 Vpp/75 ohm Közvetlenül elérhetõ scout funkciók: - scout váltás - kézi kiválasztás - kézi törlés - kézi gömbkamera mozgatás botkormánnyal zoom, fókusz (ha a scout menübõl engedélyezett) A scout beállítása: a scout menübõl, billentyûzettel Riasztás feltételei: riasztás érzékelés a bejövõ videojelbõl Riasztás törlés: automatikus/kézi Riasztáskimenet: RELAY földfüggetlen morze 30V/300mA Riasztás kijelzése: - Elõlapon: a LED vörös színre vált - Egyéb: hangjelzés (kikapcsolható) RS 485 port: a VMD960-4SC (scout) távvezérlésére Soros port nagyfeszûltség védelme: 600W 1msec.-ig Tápellátás: V DC/180mA Tápegység: SA300 (12V DC/300mA) Gyártja és forgalmazza a WMD electronics Kft.
