1 VTF 8S Scout automata térfigyelő Jellemzői A Scout forradalmasítja a térfigyelést A Scout automatikusan: észlel ráközelít követi a mozgást Folyamatosan érzékel akár 360 fokban is Nagy területet képes automatikusan ellenőrizni Egyszerre mutat képet a helyszínről és a mozgó célpontról Több célról is képes közeli képet adni Nincs szükség kézi kamera mozgatásra Felbukkanó vagy eltűnő álló tárgyak detektálása Operátor nélkül is tökéletesen működik Gömbházba szerelt, önálló egység Kültéri és beltéri használatra alkalmazható ADT Sensormatic, Bosch, Panasonic, Pelco protokolok Analóg vagy TCP/IP képátvitel

2 A termék rövid leírása A Scout automatikus térfigyelő eredeti és egyedülálló megoldásaival új lehetőséget teremtett a videó megfigyelés területén. A Scout egy kültéri gömbházba épített automatikus térfigyelő egység. Beépített álló, nagy látószögű kamerák képeinek elemzésével mozgó célt keres és célra vezeti a beépített gyors gömbkamerát. Nagy területet képes megfigyelni. A megfigyelt területen mozgó alakokról jól kiértékelhető, közeli képet nyújt. A nagy látószögű kameraképek és a ráközelített kép felhasználható közvetlen intézkedéshez, digitális vagy analóg rögzítéshez. Képes azonosítani az ember számára nehezen észrevehető kicsiny, azaz távoli mozgásokat is. Választható mozgáskövetési idővel rendelkezik, ezért több mozgó alakról is képes közeli képet adni. Automatizmusából következően nem lehet becsapni. Azonosíthatja az autópályán balesetveszélyes helyen megálló, vagy parkolóba be illetve kiálló gépjárműveket. A Scout gömb adatai Gömbház: Falikar: Áramfelvétel: A Scout telepítési magasság: WMDBH 45, gömbátmérő 450mm, védettség IP65 WMDBH WMA 400mm fűtéssel 24V AC/4A, fûtés nélkül 24V AC/1,5A minimum 4 5 méter. Az autonóm megoldás előnye... Egyszerű telepítés: helyszíni beállítás esetén elegendő egy vagy két videojelet eljuttatni a megfigyelő központba. A Scout és a megfigyelőközpont között nincs szükség kommunikációs kapcsolatra. Távvezérelt beállításnál: csak a beállítás idejére kell kommunikációs kapcsolatot létesíteni a Scout és a megfigyelőközpont között. A Scout kamerarendszere szinkronizált, ezért a videoszelektor kimenetén a képváltás ugrás mentes. További telepítési előnyök... A CCTV rendszer kiépítési költségét jelentősen csökkenti, mert nagy terület lefedésénél is csak kevés számú videojelet kell a központba juttatni (egy v. kettö). Az átviteli csatornák lehetnek: koax kábel, üvegszál, bérelt vonal, TCP/IP stb. v. különösen nagy távolságok esetén: drága rádiós, telefonos, műholdas átvitel. A kevés számú videojel a képrögzítés költségeit lényegesen csökkenti, a minőségét lényegesen javítja (különösen digitális rögzítés esetén).

3 Scout alkalmazások Helyszíni beállítással Távolsági beállítással

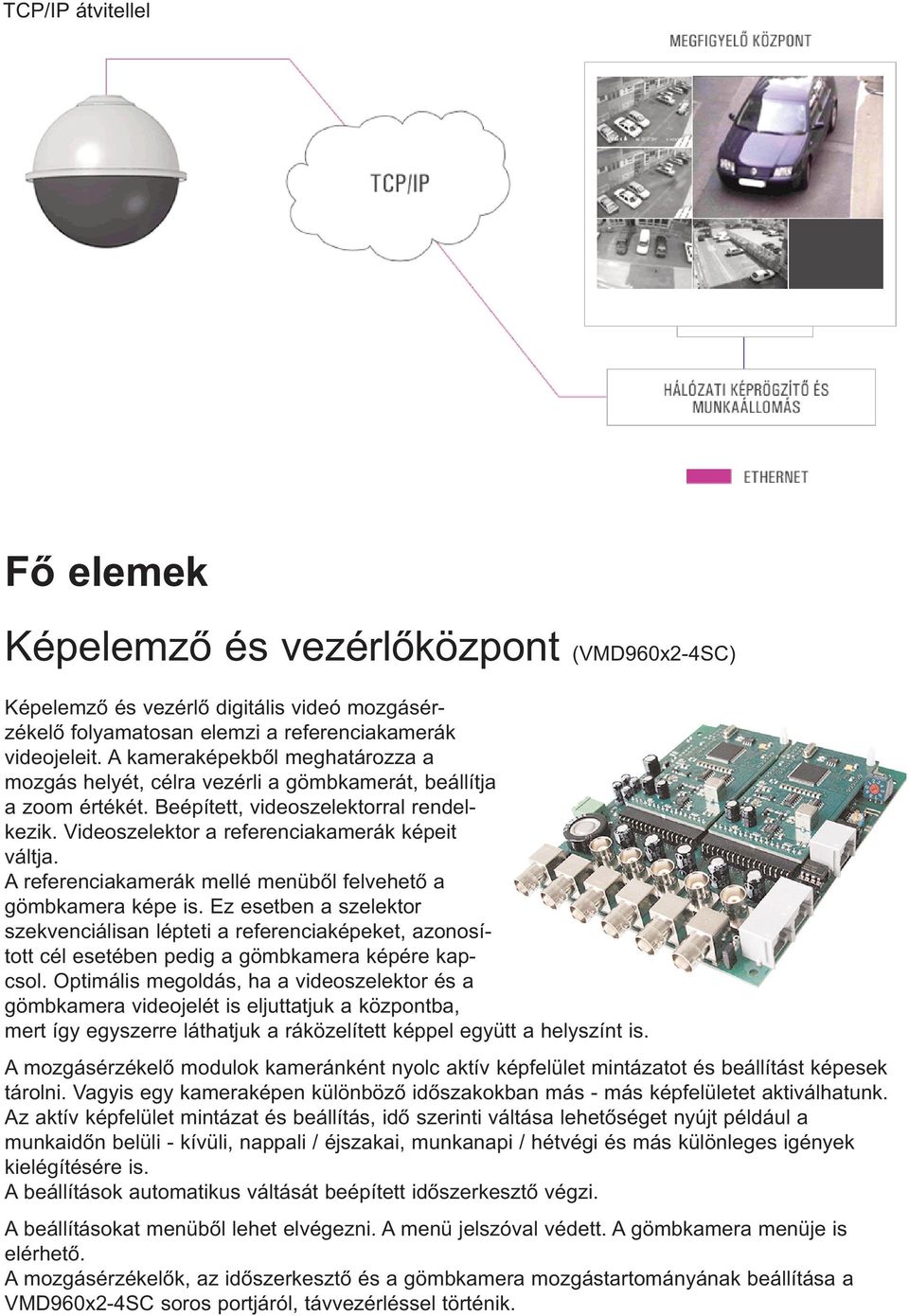

4 TCP/IP átvitellel Fő elemek Képelemző és vezérlőközpont (VMD960x2 4SC) Képelemző és vezérlő digitális videó mozgásérzékelő folyamatosan elemzi a referenciakamerák videojeleit. A kameraképekből meghatározza a mozgás helyét, célra vezérli a gömbkamerát, beállítja a zoom értékét. Beépített, videoszelektorral rendelkezik. Videoszelektor a referenciakamerák képeit váltja. A referenciakamerák mellé menüből felvehető a gömbkamera képe is. Ez esetben a szelektor szekvenciálisan lépteti a referenciaképeket, azonosított cél esetében pedig a gömbkamera képére kapcsol. Optimális megoldás, ha a videoszelektor és a gömbkamera videojelét is eljuttatjuk a központba, mert így egyszerre láthatjuk a ráközelített képpel együtt a helyszínt is. A mozgásérzékelő modulok kameránként nyolc aktív képfelület mintázatot és beállítást képesek tárolni. Vagyis egy kameraképen különböző időszakokban más más képfelületet aktiválhatunk. Az aktív képfelület mintázat és beállítás, idő szerinti váltása lehetőséget nyújt például a munkaidőn belüli kívüli, nappali / éjszakai, munkanapi / hétvégi és más különleges igények kielégítésére is. A beállítások automatikus váltását beépített időszerkesztő végzi. A beállításokat menüből lehet elvégezni. A menü jelszóval védett. A gömbkamera menüje is elérhető. A mozgásérzékelők, az időszerkesztő és a gömbkamera mozgástartományának beállítása a VMD960x2 4SC soros portjáról, távvezérléssel történik.

5 Műszaki adatok Videoszabvány PAL/NTSC automatikus rendszerfelismerés Referenciakamera videó bemenet 1 4 csatorna 1 Vpp/75 ohm, fekete/fehér és színes, működőképesség: 0.5Vpp..2Vpp Gömbkamera videó bemenet 1 Vpp/75 ohm, fekete/fehér és színes Videó kimenetek 1 4 csatorna (modulok kimenete) 1 Vpp/75 ohm, +20% ablakjel, riasztásjel (képkioltás alatt 7sorban) Gömbkamera videó kimenet 1Vpp/75 ohm Szelektor videó kimenet 1 Vpp/75 ohm, + karakterek, +20% riasztásjel (képkioltás alatt 7sorban) Szinkronkimenet referenciakamera szinkronizáláshoz 1Vpp/270 ohm. VMD960x2 MS modul beállítások beállítások száma: nyolc+1 (nyolc állítható) mezőkiválasztás: pixelek száma 1920 mozgásanalízis: 1..3 fokozat irányérzékelés: semleges / jobbra / balra / fel / le objektumméret választás: (elemi képmező) x S S = 1 32 érvényes a teljes képfelületre perspektívánál a beállított képfelület tetejére képperspektíva választás: S = az aktív mező tetején kiválasztott objektumméret S x P = a kép alján kiválasztott objektumméret P = 1 32 P = 1 a perspektíva kikapcsolva képernyős kijelzés módozatai: teljes kijelzésben látszik a megfigyelésre aktivált képfelület, és a változások kijelzése. nem látszik a megfigyelésre aktivált képfelület, de látszanak a változások. csak a riasztást kiváltó jelzések látszanak. nincs kijelzés. Időszerkesztő a VMD960x2 MS modul nyolc+1 beállításának időszerinti váltása heti időzítés (az időszerinti váltás felfüggeszthető) időzítések száma: 32 Távvezérelt videoszelektor funkciók képkiválasztás automataléptetés indítás Távvezérelt központi egység beállítások automataléptetés, ideje: 0 99 sec. (0 kikapcsolva) automatikus riasztás törlés, ideje: 1 99 sec. objektumkövetési idő: 1 99 sec. Gömbkamera (PTZF) beállítások az automatikus célkövető működéshez gömbkamera mozgástartomány (referenciakameránként) gömbkamera zoomtartomány (referenciakameránként) Távvezérelt kézi gömbkamera vezérlés mozgatás zoom fókusz

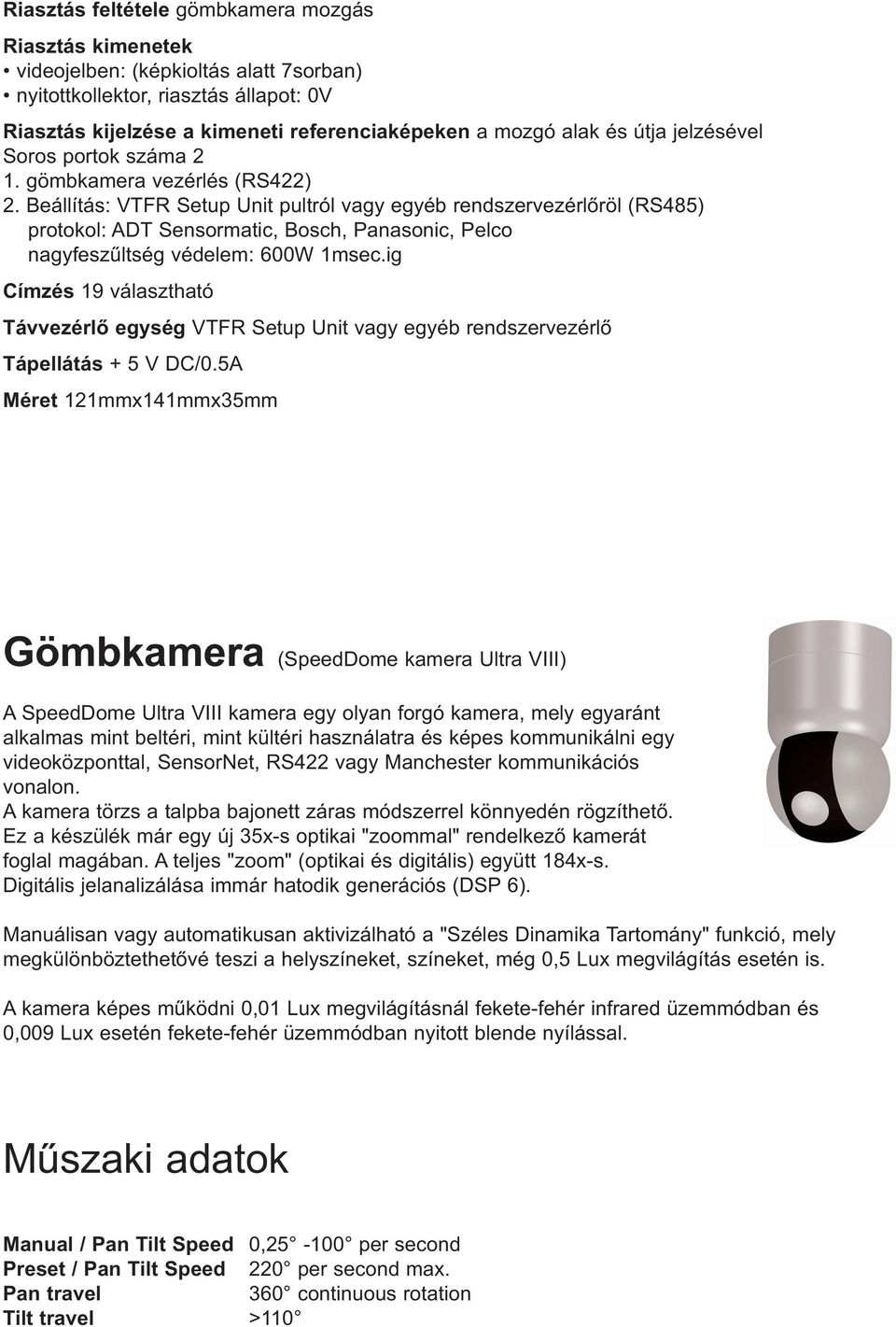

6 Riasztás feltétele gömbkamera mozgás Riasztás kimenetek videojelben: (képkioltás alatt 7sorban) nyitottkollektor, riasztás állapot: 0V Riasztás kijelzése a kimeneti referenciaképeken a mozgó alak és útja jelzésével Soros portok száma 2 1. gömbkamera vezérlés (RS422) 2. Beállítás: VTFR Setup Unit pultról vagy egyéb rendszervezérlőröl (RS485) protokol: ADT Sensormatic, Bosch, Panasonic, Pelco nagyfeszűltség védelem: 600W 1msec.ig Címzés 19 választható Távvezérlő egység VTFR Setup Unit vagy egyéb rendszervezérlő Tápellátás + 5 V DC/0.5A Méret 121mmx141mmx35mm Gömbkamera (SpeedDome kamera Ultra VIII) A SpeedDome Ultra VIII kamera egy olyan forgó kamera, mely egyaránt alkalmas mint beltéri, mint kültéri használatra és képes kommunikálni egy videoközponttal, SensorNet, RS422 vagy Manchester kommunikációs vonalon. A kamera törzs a talpba bajonett záras módszerrel könnyedén rögzíthető. Ez a készülék már egy új 35x s optikai "zoommal" rendelkező kamerát foglal magában. A teljes "zoom" (optikai és digitális) együtt 184x s. Digitális jelanalizálása immár hatodik generációs (DSP 6). Manuálisan vagy automatikusan aktivizálható a "Széles Dinamika Tartomány" funkció, mely megkülönböztethetővé teszi a helyszíneket, színeket, még 0,5 Lux megvilágítás esetén is. A kamera képes működni 0,01 Lux megvilágításnál fekete fehér infrared üzemmódban és 0,009 Lux esetén fekete fehér üzemmódban nyitott blende nyílással. Műszaki adatok Manual / Pan Tilt Speed 0, per second Preset / Pan Tilt Speed 220 per second max. Pan travel 360 continuous rotation Tilt travel >110

7 Zoom Optical Zoom 23x Digital Zoom 10x Zoom Pause 35x Total Zoom 35x Zoom Stop 35x Zoom / Focus Accuracy +/ 0.5% Electrical Input voltage 16 30V AC, 50 60Hz Current 0,85A max Surge protection Video Output 100A Power Line 60V, 1,5 joules, 250A RS422 TVS rated at 9,8V/1A500W, 8/20 msec impulse Environmental Environmental 10 to 50 C Relative Humidity 0 to 95% non condensing Mechanical Eyeball Diameter 205 mm Weight 120 mm Hausing and Eyeball 1,18 kg Base (standard) 0,09 kg Base With I/O board 0,16 kg Colour camera Imager Interline transfer 1/4"CCD array Video Out 1.0 Vp p / 75ohms composite Signal to noise 50 db (typical) H. resolution 470 lines at center Min. Illuination 0,5 lux (AGC on, 20 IRE) 0,03 lux with 1/4 sec open shutter 0,01 lux in IR mode 0,009 lux in IR mode with 1/4 sec open shutter White balans Through the lens (TTL) automatic Tracing White balance (ATW) NTSC Effective Pixels 724 (H) X 494 (V) pixels Scanning 525 lines, 60 fields, 30 frames PAL Effective Pixels 752 (H) x 582 (V) pixels Scanning 625 lines, 50 fields, 25 frames Horizontal 15,625 khz Vertical 50 Hz Lens Type Aspherical Design Focal length 3,6 to 82,8 mm Aperture f1,6 (wide angle) f3,7 (telefhoto)

8 Referenciakamera (WAT 535EX2, 0,0003 lux) A referenciakamerák a gömbházban elhelyezkedő tárcsára rögzített DC vezérelt varifokális, IR kompenzált, aszférikus, autoíriszes optikával (1/3"F1.4/2,8 11 mm) ellátott nagy érzékenységű feketefehér mini kamerák. Látószögük kb fok között módosítható, a megfigyelendő helyszín méretének és alakjának megfelelően. Külső szinkron bemenettel rendelkeznek. Műszaki adatok CCD Pixel szám 795 x 596 Efektív pixel szám 752 x 582 Cellaméret 752 x 582 Szinkronrendszer Külső szinkronrendszer Külső szinkronjel Videó kimenet Felbontás Manuális fényérzékenység 1/3 inch interline transfer CCD image sensor külső / belső C.Sync / C.Videó Vpp összetet videojel, 1Vp p, 75 ohm 550 TV sor (center) lx F1.4 (AGC 32dB) Gamma karakterisztika 0.45 / ki AGC ON HI: 5~32dB (AGC) LO: 5~20dB (AGC) OFF 5~32dB (kézi) Háttér kompenzációa GC ki / be EI ki / be Jel zaj viszony 50dB (GAIN 5dB) Autoírisz DC / VIDEÓ AE EI 1/50sec.~1/100000sec ES 1/250sec., 1/500sec., 1/1000sec., 1/2000sec., 1/5000sec., 1/10000sec., 1/100000sec FL 1/120sec OFF 1/50sec Optika rögzítése CS mount Tápfeszültség DC 10.8~13.2V (12V +/ 10% Áramfelvétel Működési hőmérséklet Méret Súly Max. 150mA 30 C~+70 C 44mm x 43.5mm x 53mm kb. 130g

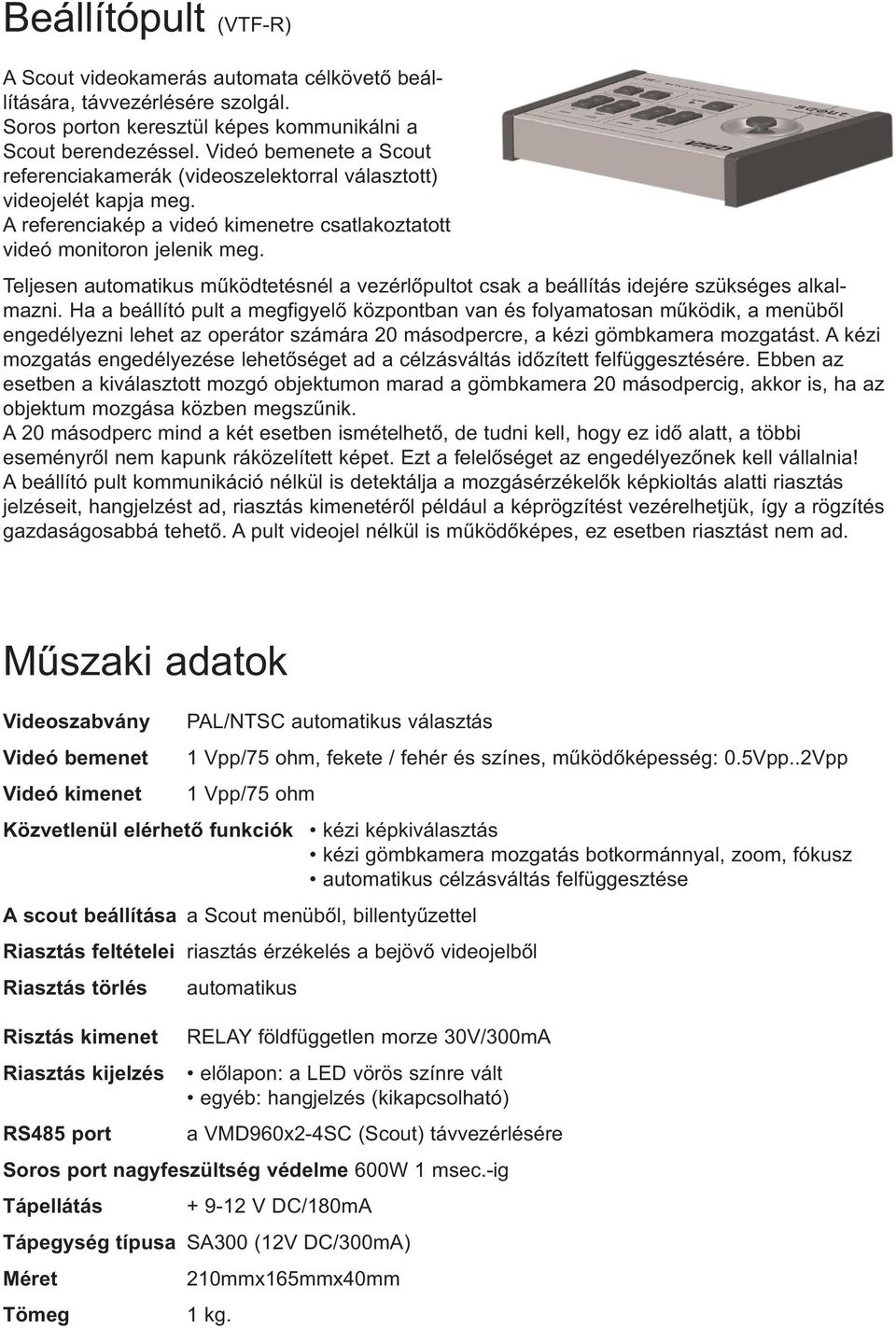

9 Beállítópult (VTF R) A Scout videokamerás automata célkövető beállítására, távvezérlésére szolgál. Soros porton keresztül képes kommunikálni a Scout berendezéssel. Videó bemenete a Scout referenciakamerák (videoszelektorral választott) videojelét kapja meg. A referenciakép a videó kimenetre csatlakoztatott videó monitoron jelenik meg. Teljesen automatikus működtetésnél a vezérlőpultot csak a beállítás idejére szükséges alkalmazni. Ha a beállító pult a megfigyelő központban van és folyamatosan működik, a menüből engedélyezni lehet az operátor számára 20 másodpercre, a kézi gömbkamera mozgatást. A kézi mozgatás engedélyezése lehetőséget ad a célzásváltás időzített felfüggesztésére. Ebben az esetben a kiválasztott mozgó objektumon marad a gömbkamera 20 másodpercig, akkor is, ha az objektum mozgása közben megszűnik. A 20 másodperc mind a két esetben ismételhető, de tudni kell, hogy ez idő alatt, a többi eseményről nem kapunk ráközelített képet. Ezt a felelőséget az engedélyezőnek kell vállalnia! A beállító pult kommunikáció nélkül is detektálja a mozgásérzékelők képkioltás alatti riasztás jelzéseit, hangjelzést ad, riasztás kimenetéről például a képrögzítést vezérelhetjük, így a rögzítés gazdaságosabbá tehető. A pult videojel nélkül is működőképes, ez esetben riasztást nem ad. Műszaki adatok Videoszabvány Videó bemenet Videó kimenet PAL/NTSC automatikus választás 1 Vpp/75 ohm, fekete / fehér és színes, működőképesség: 0.5Vpp..2Vpp 1 Vpp/75 ohm Közvetlenül elérhető funkciók A scout beállítása a Scout menüből, billentyűzettel Riasztás feltételei riasztás érzékelés a bejövő videojelből Riasztás törlés Risztás kimenet Riasztás kijelzés RS485 port automatikus kézi képkiválasztás kézi gömbkamera mozgatás botkormánnyal, zoom, fókusz automatikus célzásváltás felfüggesztése RELAY földfüggetlen morze 30V/300mA előlapon: a LED vörös színre vált egyéb: hangjelzés (kikapcsolható) a VMD960x2 4SC (Scout) távvezérlésére Soros port nagyfeszültség védelme 600W 1 msec. ig Tápellátás V DC/180mA Tápegység típusa SA300 (12V DC/300mA) Méret Tömeg 210mmx165mmx40mm 1 kg.
