1 GRUNDOS muszaki táblázatok Adagolószivattyúk

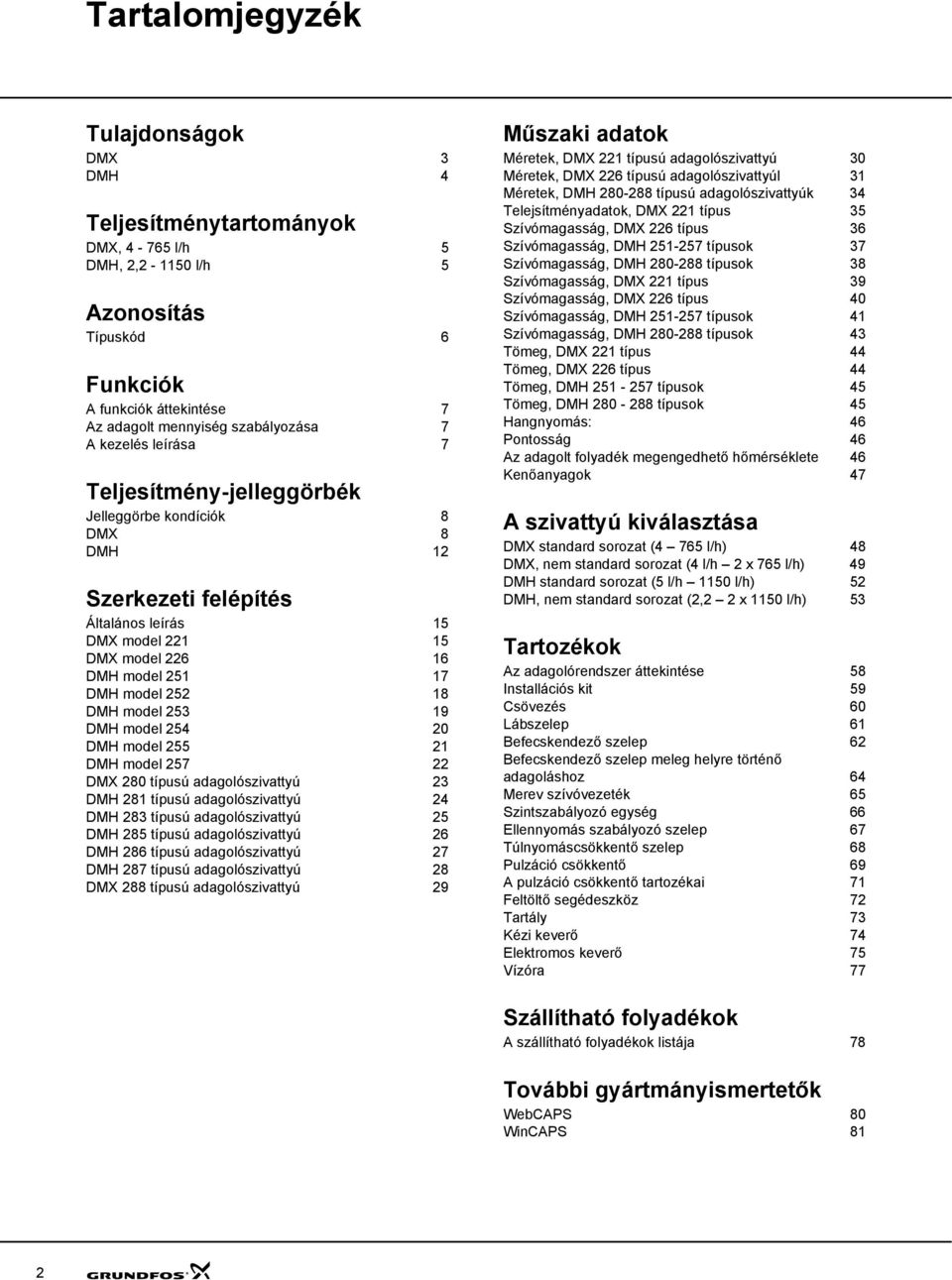

2 Tartalomjegyzék Tulajdonságok DMX 3 DMH 4 Teljesítménytartományok DMX, l/h 5 DMH, 2,2-115 l/h 5 Azonosítás Típuskód 6 unkciók A funkciók áttekintése 7 Az adagolt mennyiség szabályozása 7 A kezelés leírása 7 Teljesítmény-jelleggörbék Jelleggörbe kondíciók 8 DMX 8 DMH 12 Szerkezeti felépítés Általános leírás 15 DMX model DMX model DMH model DMH model DMH model DMH model DMH model DMH model DMX 28 típusú adagolószivattyú 23 DMH 281 típusú adagolószivattyú 24 DMH 283 típusú adagolószivattyú 25 DMH 285 típusú adagolószivattyú 26 DMH 286 típusú adagolószivattyú 27 DMH 287 típusú adagolószivattyú 28 DMX 288 típusú adagolószivattyú 29 Műszaki adatok Méretek, DMX 221 típusú adagolószivattyú 3 Méretek, DMX 226 típusú adagolószivattyúl 31 Méretek, DMH típusú adagolószivattyúk 34 Telejsítményadatok, DMX 221 típus 35 Szívómagasság, DMX 226 típus 36 Szívómagasság, DMH típusok 37 Szívómagasság, DMH típusok 38 Szívómagasság, DMX 221 típus 39 Szívómagasság, DMX 226 típus 4 Szívómagasság, DMH típusok 41 Szívómagasság, DMH típusok 43 Tömeg, DMX 221 típus 44 Tömeg, DMX 226 típus 44 Tömeg, DMH típusok 45 Tömeg, DMH típusok 45 Hangnyomás: 46 Pontosság 46 Az adagolt folyadék megengedhető hőmérséklete 46 Kenőanyagok 47 A szivattyú kiválasztása DMX standard sorozat (4 765 l/h) 48 DMX, nem standard sorozat (4 l/h 2 x 765 l/h) 49 DMH standard sorozat (5 l/h 115 l/h) 52 DMH, nem standard sorozat (2,2 2 x 115 l/h) 53 Tartozékok Az adagolórendszer áttekintése 58 Installációs kit 59 Csövezés 6 Lábszelep 61 Befecskendező szelep 62 Befecskendező szelep meleg helyre történő adagoláshoz 64 Merev szívóvezeték 65 Szintszabályozó egység 66 Ellennyomás szabályozó szelep 67 Túlnyomáscsökkentő szelep 68 Pulzáció csökkentő 69 A pulzáció csökkentő tartozékai 71 eltöltő segédeszköz 72 Tartály 73 Kézi keverő 74 Elektromos keverő 75 Vízóra 77 Szállítható folyadékok A szállítható folyadékok listája 78 További gyártmányismertetők WebCAPS 8 WinCAPS 81 2

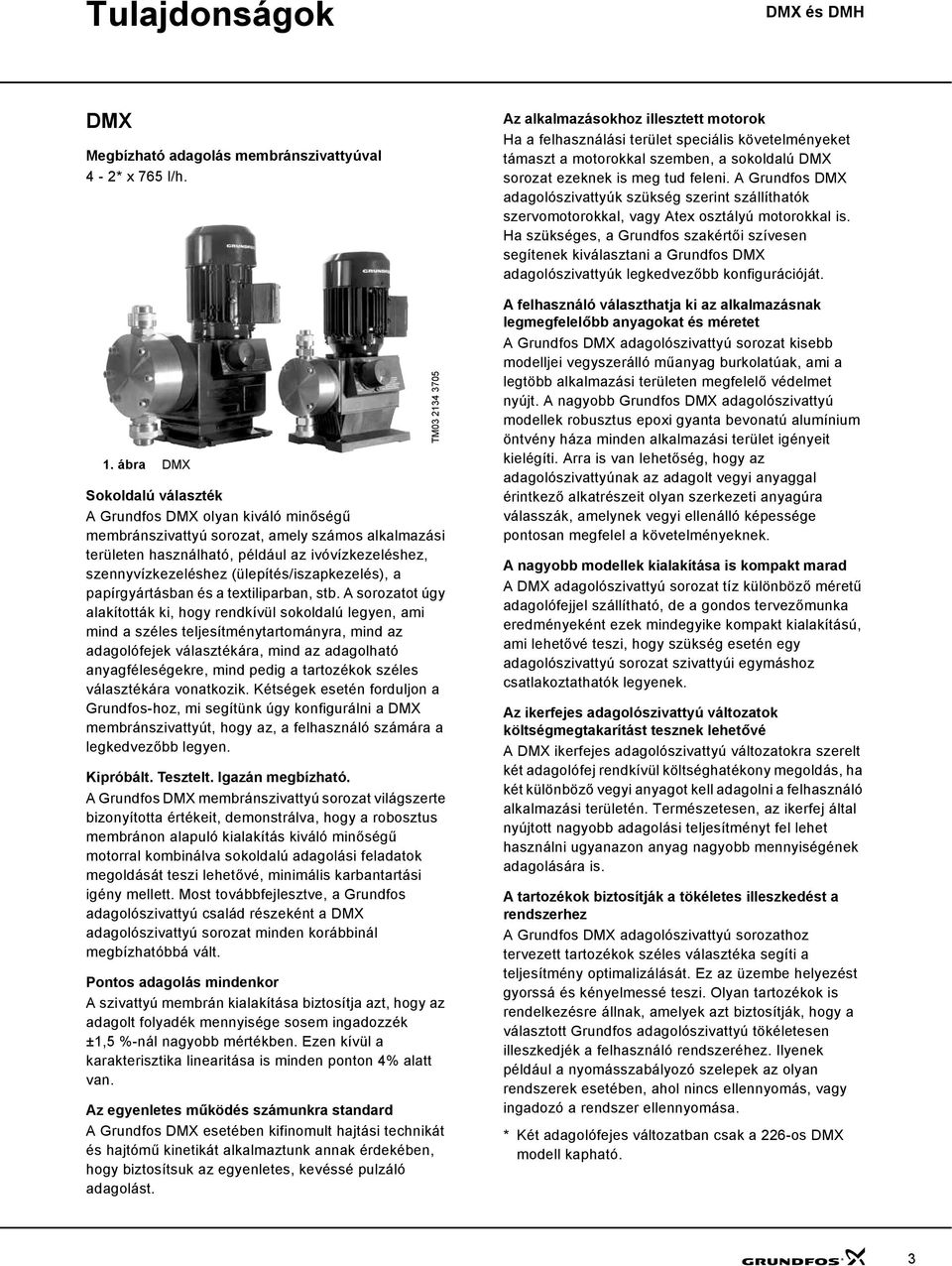

3 Tulajdonságok DMX Megbízható adagolás membránszivattyúval 4-2* x 765 l/h. 1. ábra DMX Sokoldalú választék A Grundfos DMX olyan kiváló minőségű membránszivattyú sorozat, amely számos alkalmazási területen használható, például az ivóvízkezeléshez, szennyvízkezeléshez (ülepítés/iszapkezelés), a papírgyártásban és a textiliparban, stb. A sorozatot úgy alakították ki, hogy rendkívül sokoldalú legyen, ami mind a széles teljesítménytartományra, mind az adagolófejek választékára, mind az adagolható anyagféleségekre, mind pedig a tartozékok széles választékára vonatkozik. Kétségek esetén forduljon a Grundfos-hoz, mi segítünk úgy konfigurálni a DMX membránszivattyút, hogy az, a felhasználó számára a legkedvezőbb legyen. Kipróbált. Tesztelt. Igazán megbízható. A Grundfos DMX membránszivattyú sorozat világszerte bizonyította értékeit, demonstrálva, hogy a robosztus membránon alapuló kialakítás kiváló minőségű motorral kombinálva sokoldalú adagolási feladatok megoldását teszi lehetővé, minimális karbantartási igény mellett. Most továbbfejlesztve, a Grundfos adagolószivattyú család részeként a DMX adagolószivattyú sorozat minden korábbinál megbízhatóbbá vált. Pontos adagolás mindenkor A szivattyú membrán kialakítása biztosítja azt, hogy az adagolt folyadék mennyisége sosem ingadozzék ±1,5 %-nál nagyobb mértékben. Ezen kívül a karakterisztika linearitása is minden ponton 4% alatt van. Az egyenletes működés számunkra standard A Grundfos DMX esetében kifinomult hajtási technikát és hajtómű kinetikát alkalmaztunk annak érdekében, hogy biztosítsuk az egyenletes, kevéssé pulzáló adagolást. TM Az alkalmazásokhoz illesztett motorok Ha a felhasználási terület speciális követelményeket támaszt a motorokkal szemben, a sokoldalú DMX sorozat ezeknek is meg tud feleni. A Grundfos DMX adagolószivattyúk szükség szerint szállíthatók szervomotorokkal, vagy Atex osztályú motorokkal is. Ha szükséges, a Grundfos szakértői szívesen segítenek kiválasztani a Grundfos DMX adagolószivattyúk legkedvezőbb konfigurációját. A felhasználó választhatja ki az alkalmazásnak legmegfelelőbb anyagokat és méretet A Grundfos DMX adagolószivattyú sorozat kisebb modelljei vegyszerálló műanyag burkolatúak, ami a legtöbb alkalmazási területen megfelelő védelmet nyújt. A nagyobb Grundfos DMX adagolószivattyú modellek robusztus epoxi gyanta bevonatú alumínium öntvény háza minden alkalmazási terület igényeit kielégíti. Arra is van lehetőség, hogy az adagolószivattyúnak az adagolt vegyi anyaggal érintkező alkatrészeit olyan szerkezeti anyagúra válasszák, amelynek vegyi ellenálló képessége pontosan megfelel a követelményeknek. A nagyobb modellek kialakítása is kompakt marad A DMX adagolószivattyú sorozat tíz különböző méretű adagolófejjel szállítható, de a gondos tervezőmunka eredményeként ezek mindegyike kompakt kialakítású, ami lehetővé teszi, hogy szükség esetén egy adagolószivattyú sorozat szivattyúi egymáshoz csatlakoztathatók legyenek. Az ikerfejes adagolószivattyú változatok költségmegtakarítást tesznek lehetővé A DMX ikerfejes adagolószivattyú változatokra szerelt két adagolófej rendkívül költséghatékony megoldás, ha két különböző vegyi anyagot kell adagolni a felhasználó alkalmazási területén. Természetesen, az ikerfej által nyújtott nagyobb adagolási teljesítményt fel lehet használni ugyanazon anyag nagyobb mennyiségének adagolására is. A tartozékok biztosítják a tökéletes illeszkedést a rendszerhez A Grundfos DMX adagolószivattyú sorozathoz tervezett tartozékok széles választéka segíti a teljesítmény optimalizálását. Ez az üzembe helyezést gyorssá és kényelmessé teszi. Olyan tartozékok is rendelkezésre állnak, amelyek azt biztosítják, hogy a választott Grundfos adagolószivattyú tökéletesen illeszkedjék a felhasználó rendszeréhez. Ilyenek például a nyomásszabályozó szelepek az olyan rendszerek esetében, ahol nincs ellennyomás, vagy ingadozó a rendszer ellennyomása. * Két adagolófejes változatban csak a 226-os DMX modell kapható. 3

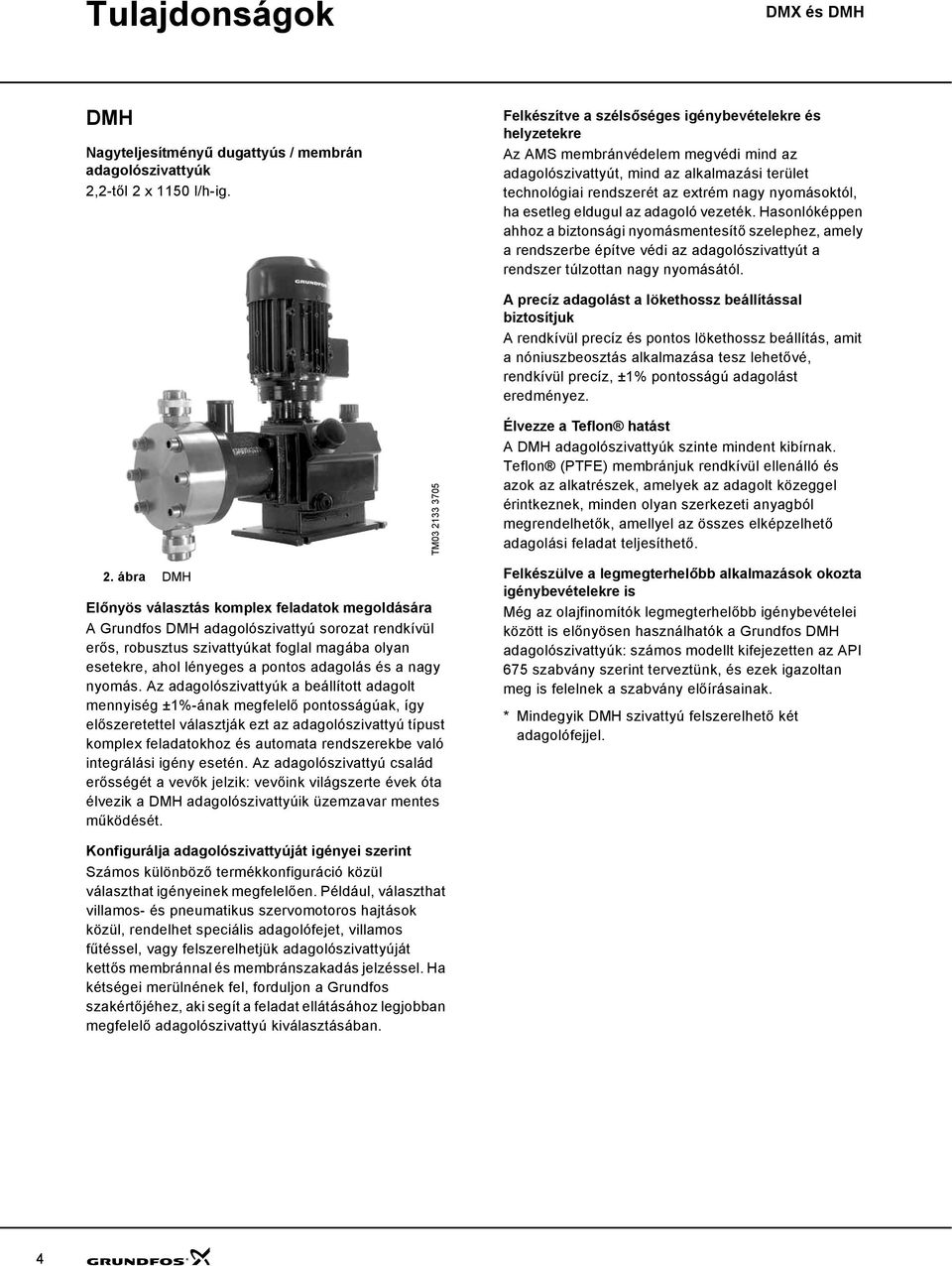

4 Tulajdonságok DMH Nagyteljesítményű dugattyús / membrán adagolószivattyúk 2,2-től 2 x 115 l/h-ig. elkészítve a szélsőséges igénybevételekre és helyzetekre Az AMS membránvédelem megvédi mind az adagolószivattyút, mind az alkalmazási terület technológiai rendszerét az extrém nagy nyomásoktól, ha esetleg eldugul az adagoló vezeték. Hasonlóképpen ahhoz a biztonsági nyomásmentesítő szelephez, amely a rendszerbe építve védi az adagolószivattyút a rendszer túlzottan nagy nyomásától. A precíz adagolást a lökethossz beállítással biztosítjuk A rendkívül precíz és pontos lökethossz beállítás, amit a nóniuszbeosztás alkalmazása tesz lehetővé, rendkívül precíz, ±1% pontosságú adagolást eredményez. 2. ábra DMH Előnyös választás komplex feladatok megoldására A Grundfos DMH adagolószivattyú sorozat rendkívül erős, robusztus szivattyúkat foglal magába olyan esetekre, ahol lényeges a pontos adagolás és a nagy nyomás. Az adagolószivattyúk a beállított adagolt mennyiség ±1%-ának megfelelő pontosságúak, így előszeretettel választják ezt az adagolószivattyú típust komplex feladatokhoz és automata rendszerekbe való integrálási igény esetén. Az adagolószivattyú család erősségét a vevők jelzik: vevőink világszerte évek óta élvezik a DMH adagolószivattyúik üzemzavar mentes működését. TM Élvezze a Teflon hatást A DMH adagolószivattyúk szinte mindent kibírnak. Teflon (PTE) membránjuk rendkívül ellenálló és azok az alkatrészek, amelyek az adagolt közeggel érintkeznek, minden olyan szerkezeti anyagból megrendelhetők, amellyel az összes elképzelhető adagolási feladat teljesíthető. elkészülve a legmegterhelőbb alkalmazások okozta igénybevételekre is Még az olajfinomítók legmegterhelőbb igénybevételei között is előnyösen használhatók a Grundfos DMH adagolószivattyúk: számos modellt kifejezetten az API 675 szabvány szerint terveztünk, és ezek igazoltan meg is felelnek a szabvány előírásainak. * Mindegyik DMH szivattyú felszerelhető két adagolófejjel. Konfigurálja adagolószivattyúját igényei szerint Számos különböző termékkonfiguráció közül választhat igényeinek megfelelően. Például, választhat villamos- és pneumatikus szervomotoros hajtások közül, rendelhet speciális adagolófejet, villamos fűtéssel, vagy felszerelhetjük adagolószivattyúját kettős membránnal és membránszakadás jelzéssel. Ha kétségei merülnének fel, forduljon a Grundfos szakértőjéhez, aki segít a feladat ellátásához legjobban megfelelő adagolószivattyú kiválasztásában. 4

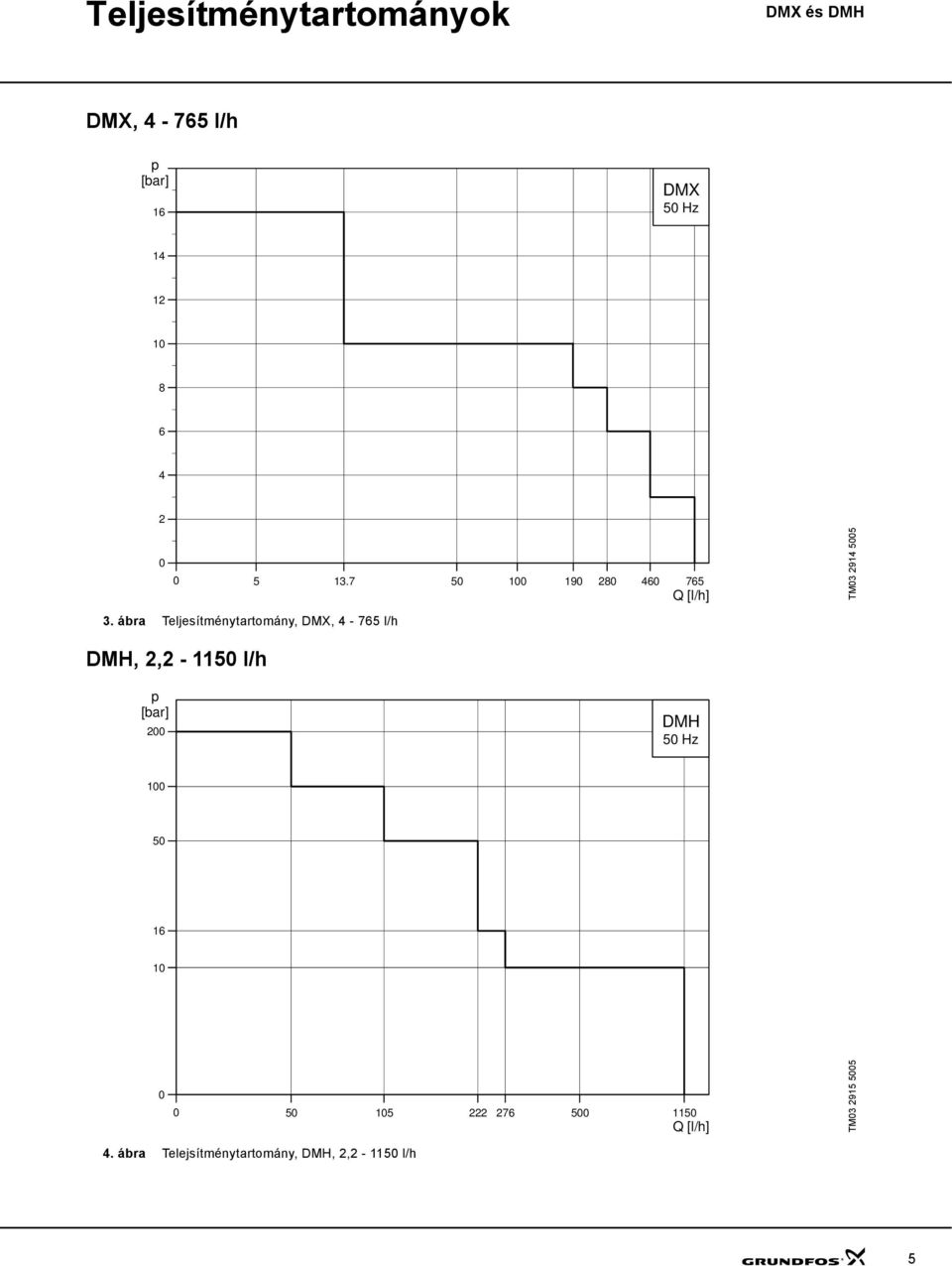

5 Teljesítménytartományok DMX, l/h p [bar] 16 DMX 5 Hz Q TM ábra Teljesítménytartomány, DMX, l/h DMH, 2,2-115 l/h p [bar] 2 DMH 5 Hz Q TM ábra Telejsítménytartomány, DMH, 2,2-115 l/h 5

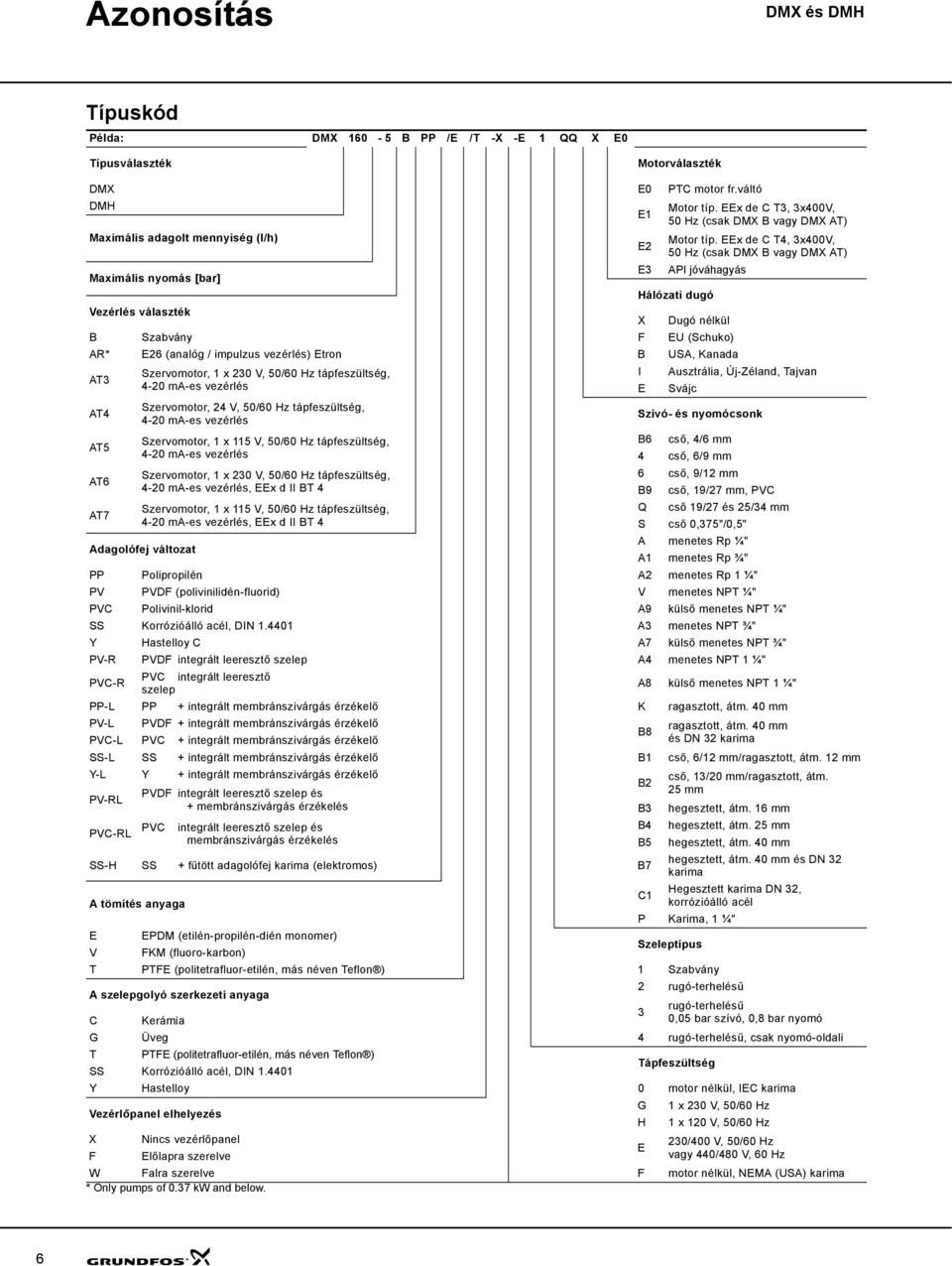

6 Azonosítás Típuskód Példa: DMX 16-5 B PP /E /T -X -E 1 QQ X E Típusválaszték Motorválaszték DMX E PTC motor fr.váltó DMH Motor típ. EEx de C T3, 3x4V, E1 5 Hz (csak DMX B vagy DMX AT) Maximális adagolt mennyiség (l/h) Motor típ. EEx de C T4, 3x4V, E2 5 Hz (csak DMX B vagy DMX AT) Maximális nyomás [bar] W alra szerelve motor nélkül, NEMA (USA) karima * Only pumps of.37 kw and below. E3 API jóváhagyás Hálózati dugó Vezérlés választék X Dugó nélkül B Szabvány EU (Schuko) AR* E26 (analóg / impulzus vezérlés) Etron B USA, Kanada AT3 AT4 AT5 AT6 AT7 Szervomotor, 1 x 23 V, 5/6 Hz tápfeszültség, 4-2 ma-es vezérlés Szervomotor, 24 V, 5/6 Hz tápfeszültség, 4-2 ma-es vezérlés Szervomotor, 1 x 115 V, 5/6 Hz tápfeszültség, 4-2 ma-es vezérlés Szervomotor, 1 x 23 V, 5/6 Hz tápfeszültség, 4-2 ma-es vezérlés, EEx d II BT 4 Szervomotor, 1 x 115 V, 5/6 Hz tápfeszültség, 4-2 ma-es vezérlés, EEx d II BT 4 I E Ausztrália, Új-Zéland, Tajvan Svájc Szívó- és nyomócsonk B6 cső, 4/6 mm 4 cső, 6/9 mm 6 cső, 9/12 mm B9 cső, 19/27 mm, PVC Q cső 19/27 és 25/34 mm S cső,375"/,5" A menetes Rp ¼" Adagolófej változat A1 menetes Rp ¾" PP Polipropilén A2 menetes Rp 1 ¼" PV PVD (polivinilidén-fluorid) V menetes NPT ¼" PVC Polivinil-klorid A9 külső menetes NPT ¼" SS Korrózióálló acél, DIN A3 menetes NPT ¾" Y Hastelloy C A7 külső menetes NPT ¾" PV-R PVD integrált leeresztő szelep A4 menetes NPT 1 ¼" PVC integrált leeresztő PVC-R A8 külső menetes NPT 1 ¼" szelep PP-L PP + integrált membránszivárgás érzékelő K ragasztott, átm. 4 mm PV-L PVD + integrált membránszivárgás érzékelő ragasztott, átm. 4 mm B8 PVC-L PVC + integrált membránszivárgás érzékelő és DN 32 karima SS-L SS + integrált membránszivárgás érzékelő B1 cső, 6/12 mm/ragasztott, átm. 12 mm Y-L Y + integrált membránszivárgás érzékelő cső, 13/2 mm/ragasztott, átm. B2 PVD integrált leeresztő szelep és 25 mm PV-RL + membránszivárgás érzékelés B3 hegesztett, átm. 16 mm PVC-RL PVC integrált leeresztő szelep és membránszivárgás érzékelés SS-H SS + fűtött adagolófej karima (elektromos) B7 A tömítés anyaga B4 B5 hegesztett, átm. 25 mm hegesztett, átm. 4 mm hegesztett, átm. 4 mm és DN 32 karima Hegesztett karima DN 32, C1 korrózióálló acél P Karima, 1 ¼" E EPDM (etilén-propilén-dién monomer) Szeleptípus V KM (fluoro-karbon) T PTE (politetrafluor-etilén, más néven Teflon ) 1 Szabvány 2 rugó-terhelésű A szelepgolyó szerkezeti anyaga rugó-terhelésű 3 C Kerámia,5 bar szívó,,8 bar nyomó G Üveg 4 rugó-terhelésű, csak nyomó-oldali T PTE (politetrafluor-etilén, más néven Teflon ) Tápfeszültség SS Korrózióálló acél, DIN Y Hastelloy motor nélkül, IEC karima Vezérlőpanel elhelyezés X Nincs vezérlőpanel Előlapra szerelve G H E 1 x 23 V, 5/6 Hz 1 x 12 V, 5/6 Hz 23/4 V, 5/6 Hz vagy 44/48 V, 6 Hz 6

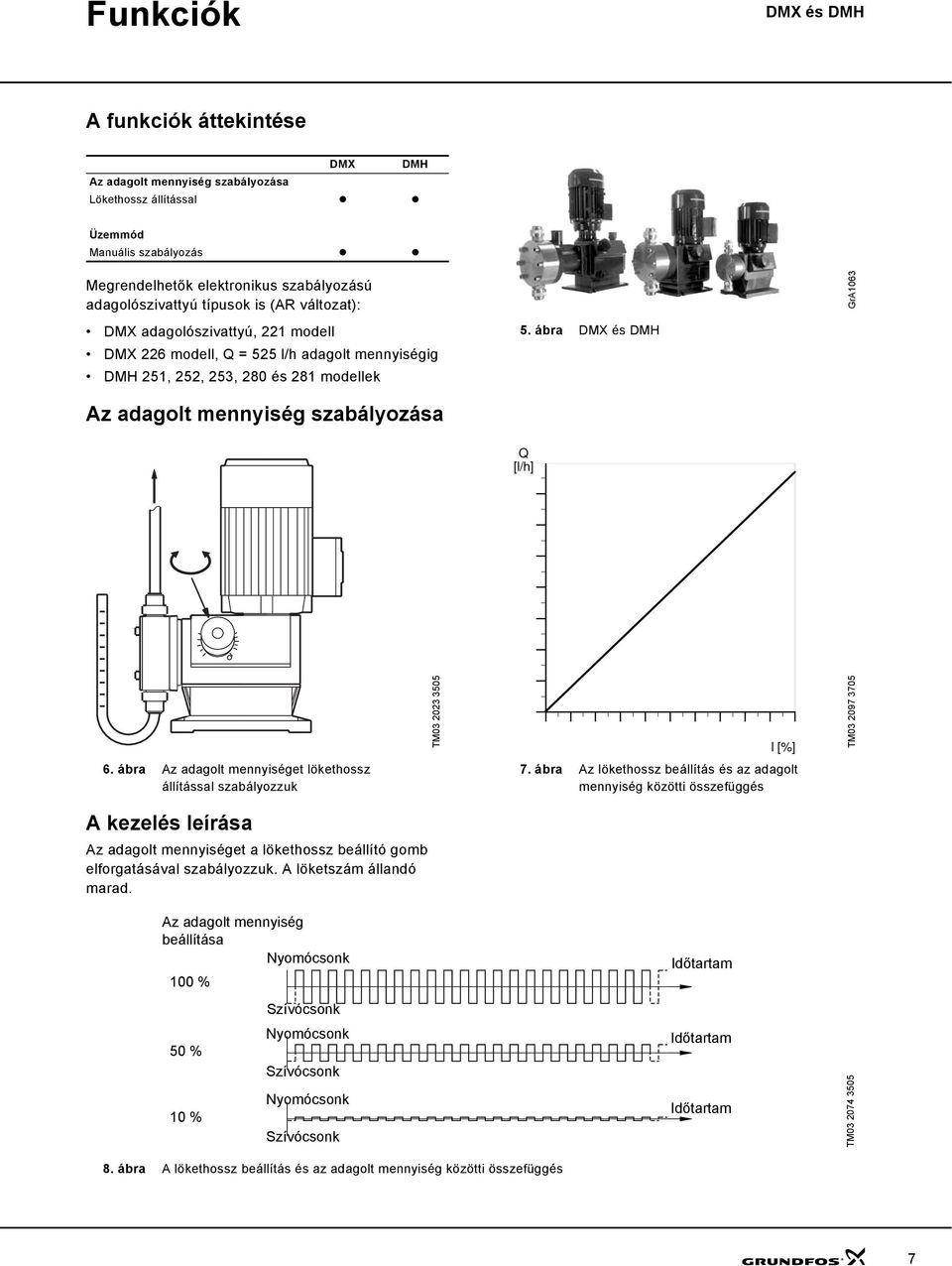

7 unkciók A funkciók áttekintése DMX DMH Az adagolt mennyiség szabályozása Lökethossz állítással Üzemmód Manuális szabályozás Megrendelhetők elektronikus szabályozású adagolószivattyú típusok is (AR változat): GrA163 DMX adagolószivattyú, 221 modell DMX 226 modell, Q = 525 l/h adagolt mennyiségig DMH 251, 252, 253, 28 és 281 modellek 5. ábra Az adagolt mennyiség szabályozása Q 6. ábra Az adagolt mennyiséget lökethossz állítással szabályozzuk TM l [%] 7. ábra Az lökethossz beállítás és az adagolt mennyiség közötti összefüggés TM A kezelés leírása Az adagolt mennyiséget a lökethossz beállító gomb elforgatásával szabályozzuk. A löketszám állandó marad. Az adagolt mennyiség beállítása Nyomócsonk 1 % Szívócsonk Nyomócsonk 5 % Szívócsonk Nyomócsonk 1 % Szívócsonk Időtartam Időtartam Időtartam TM ábra A lökethossz beállítás és az adagolt mennyiség közötti összefüggés 7

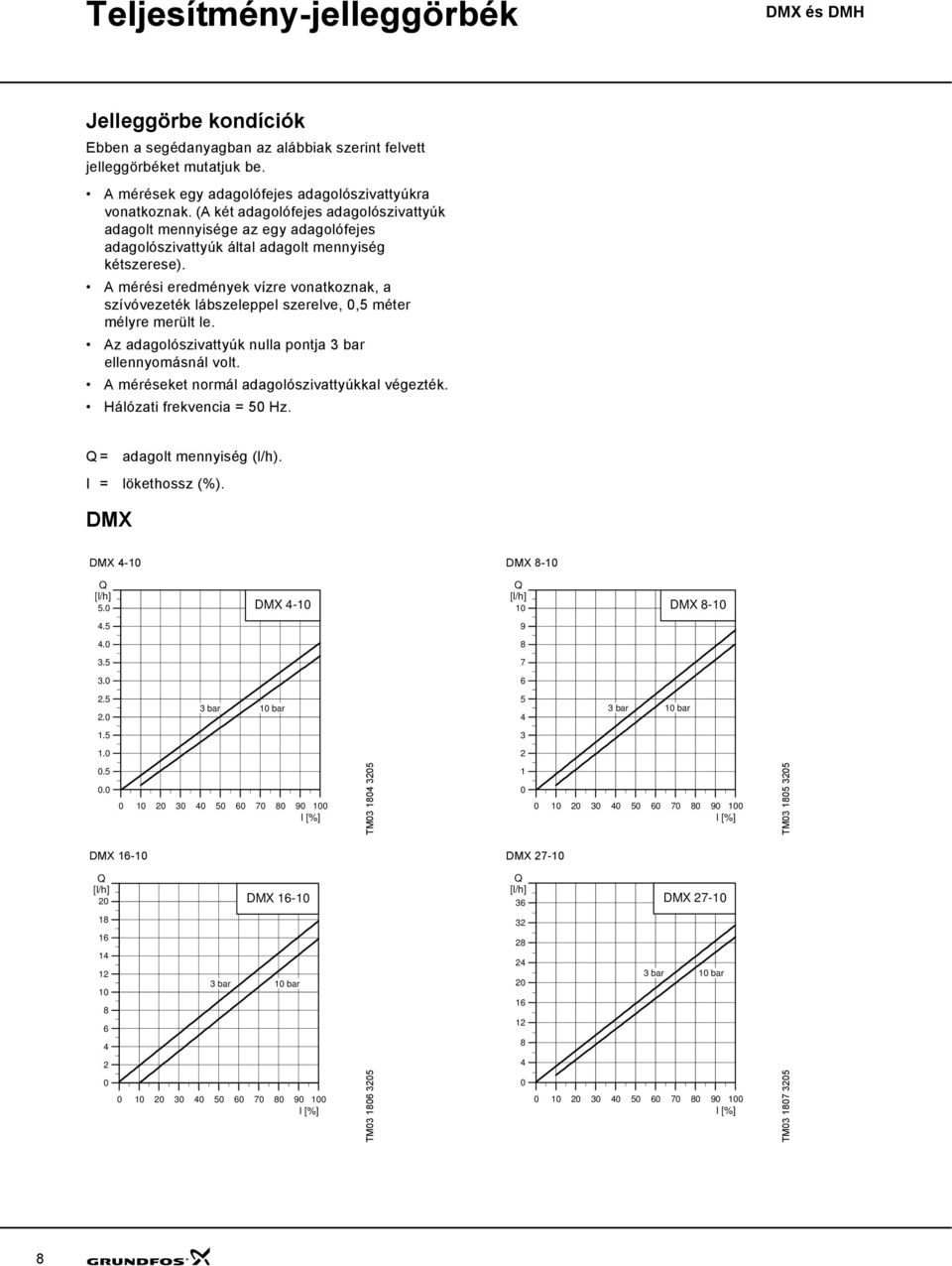

8 Teljesítmény-jelleggörbék Jelleggörbe kondíciók Ebben a segédanyagban az alábbiak szerint felvett jelleggörbéket mutatjuk be. A mérések egy adagolófejes adagolószivattyúkra vonatkoznak. (A két adagolófejes adagolószivattyúk adagolt mennyisége az egy adagolófejes adagolószivattyúk által adagolt mennyiség kétszerese). A mérési eredmények vízre vonatkoznak, a szívóvezeték lábszeleppel szerelve,,5 méter mélyre merült le. Az adagolószivattyúk nulla pontja 3 bar ellennyomásnál volt. A méréseket normál adagolószivattyúkkal végezték. Hálózati frekvencia = 5 Hz. Q = adagolt mennyiség (l/h). I = lökethossz (%). DMX DMX 4-1 DMX 8-1 Q 5. DMX 4-1 Q 1 DMX bar 1 bar bar 1 bar l [%] TM l [%] TM DMX 16-1 DMX 27-1 Q 2 DMX 16-1 Q 36 DMX bar 1 bar bar 1 bar l [%] TM l [%] TM

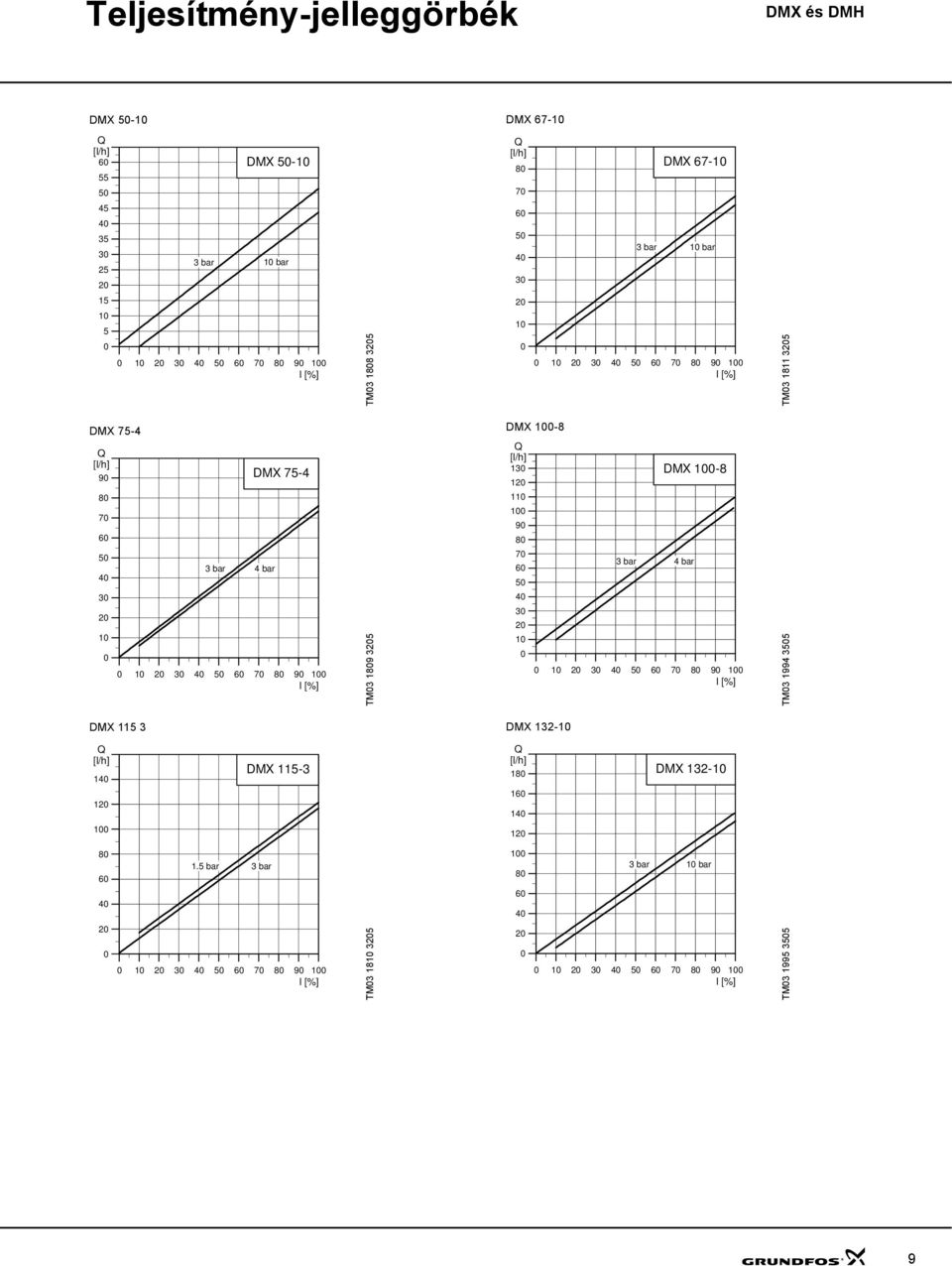

9 Teljesítmény-jelleggörbék DMX 5-1 DMX 67-1 Q DMX 5-1 Q 8 7 DMX bar 1 bar bar 1 bar l [%] TM l [%] TM DMX 75-4 Q bar DMX bar l [%] TM DMX 1-8 Q bar DMX bar l [%] TM DMX DMX Q DMX Q DMX bar 3 bar bar 1 bar l [%] TM l [%] TM

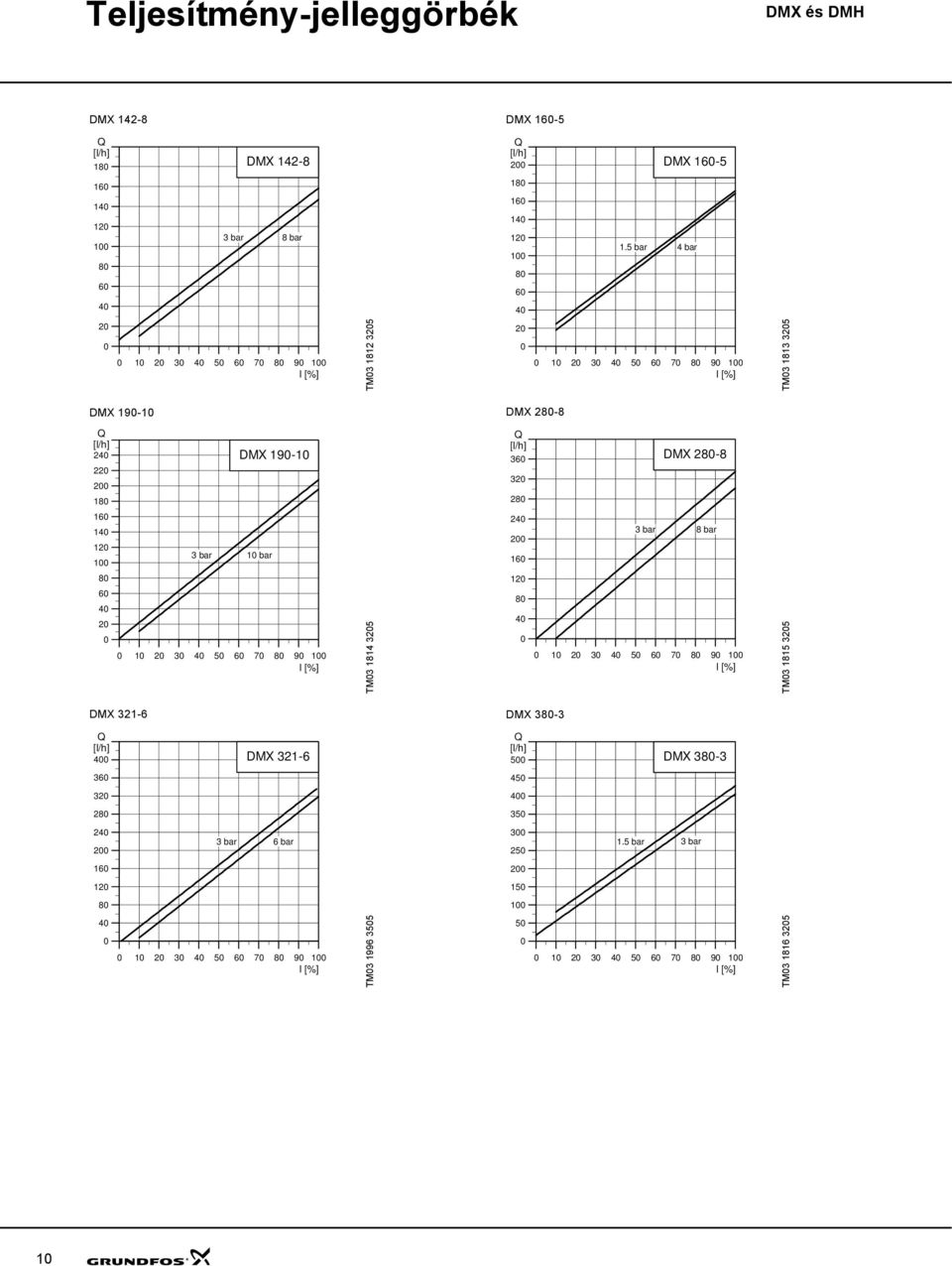

10 Teljesítmény-jelleggörbék DMX DMX 16-5 Q 18 DMX Q 2 DMX bar 8 bar bar 4 bar l [%] TM l [%] TM DMX 19-1 DMX 28-8 Q DMX 19-1 Q DMX bar 1 bar bar 8 bar l [%] TM l [%] TM DMX DMX 38-3 Q 4 DMX Q 5 DMX bar 6 bar bar 3 bar l [%] TM l [%] TM

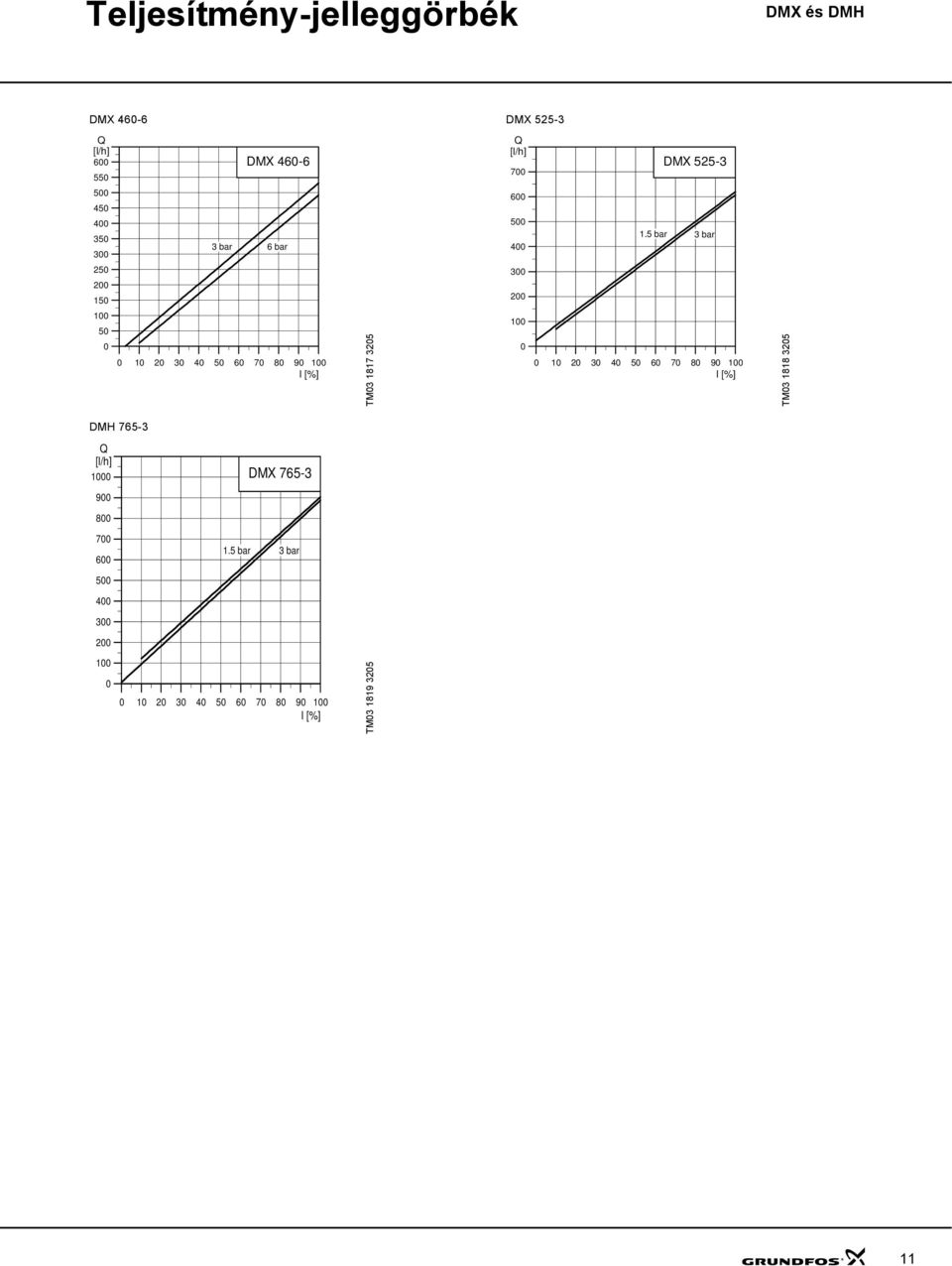

11 Teljesítmény-jelleggörbék DMX 46-6 DMX Q 6 55 DMX 46-6 Q 7 DMX bar 6 bar bar 3 bar l [%] TM l [%] TM DMH Q 1 DMX bar 3 bar l [%] TM

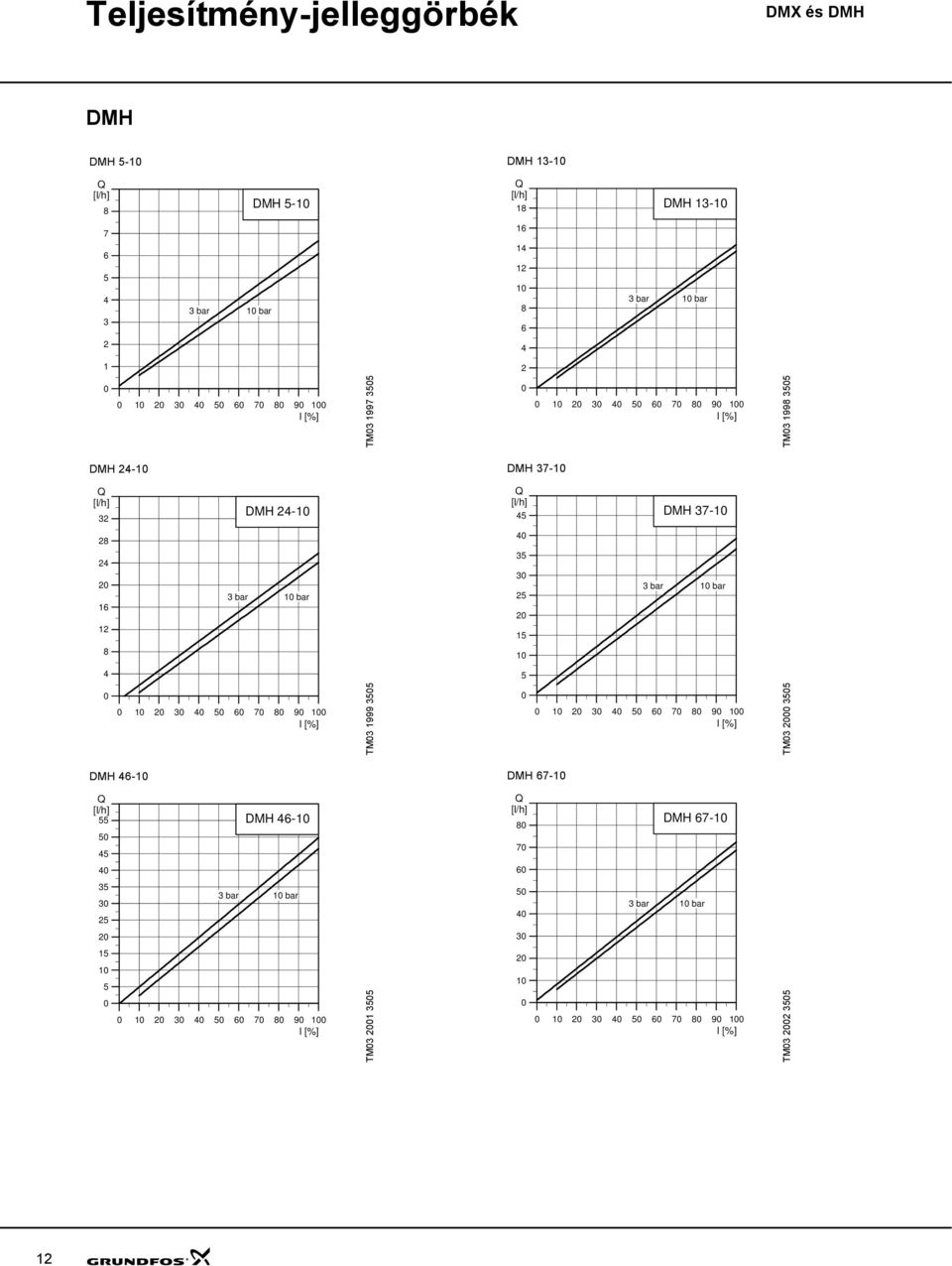

12 Teljesítmény-jelleggörbék DMH DMH 5-1 DMH 13-1 Q 8 DMH 5-1 Q 18 DMH bar 1 bar bar 1 bar l [%] TM l [%] TM DMH 24-1 DMH 37-1 Q 32 DMH 24-1 Q 45 DMH bar 1 bar bar 1 bar l [%] TM l [%] TM DMH 46-1 DMH 67-1 Q DMH 46-1 Q 8 7 DMH bar 1 bar bar 1 bar l [%] TM l [%] TM

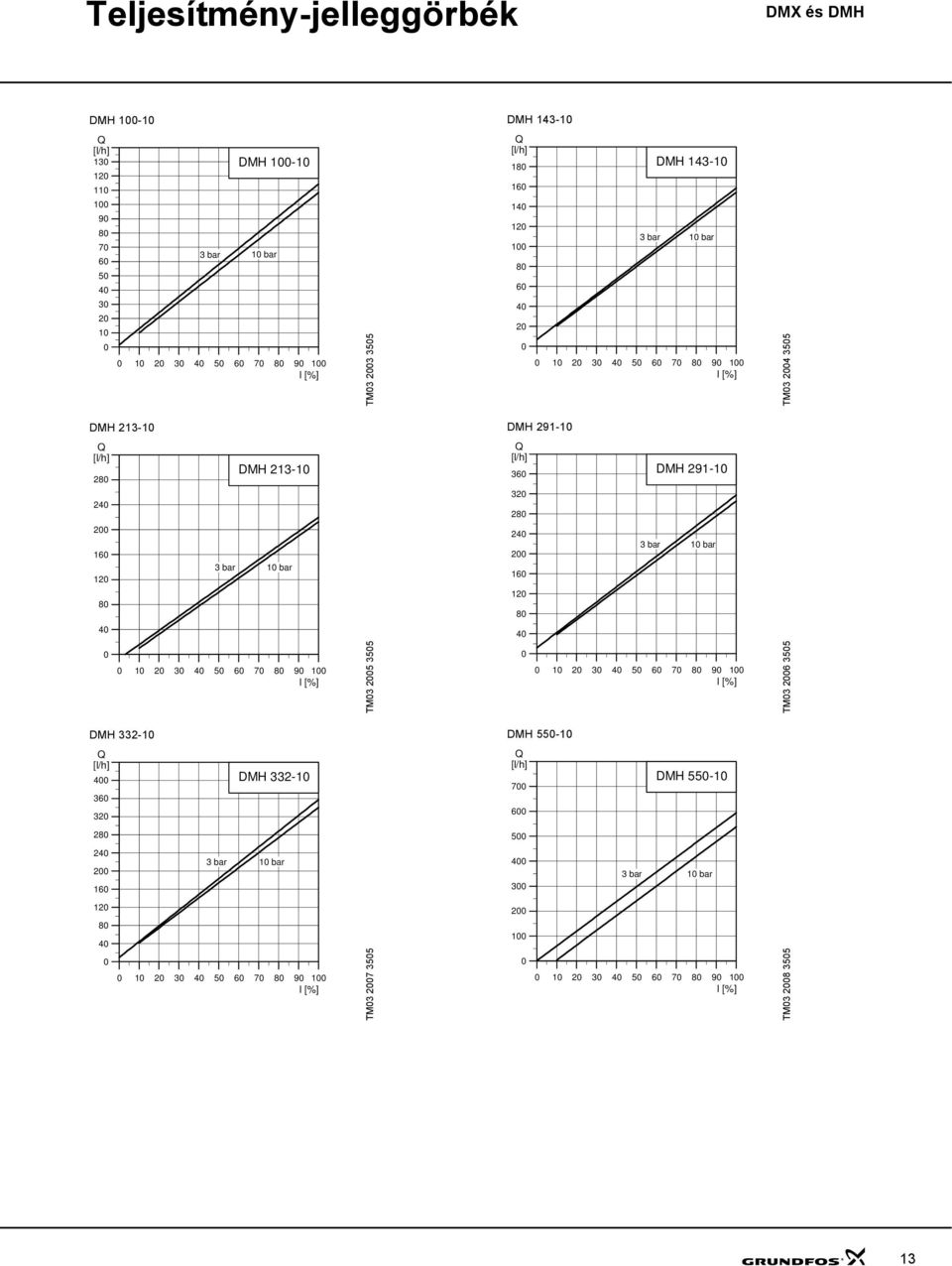

13 Teljesítmény-jelleggörbék DMH 1-1 DMH Q bar DMH bar l [%] TM Q bar DMH bar l [%] TM DMH DMH Q DMH Q DMH bar 1 bar bar 1 bar l [%] TM l [%] TM DMH DMH 55-1 Q DMH Q 7 6 DMH bar 1 bar bar 1 bar l [%] TM l [%] TM

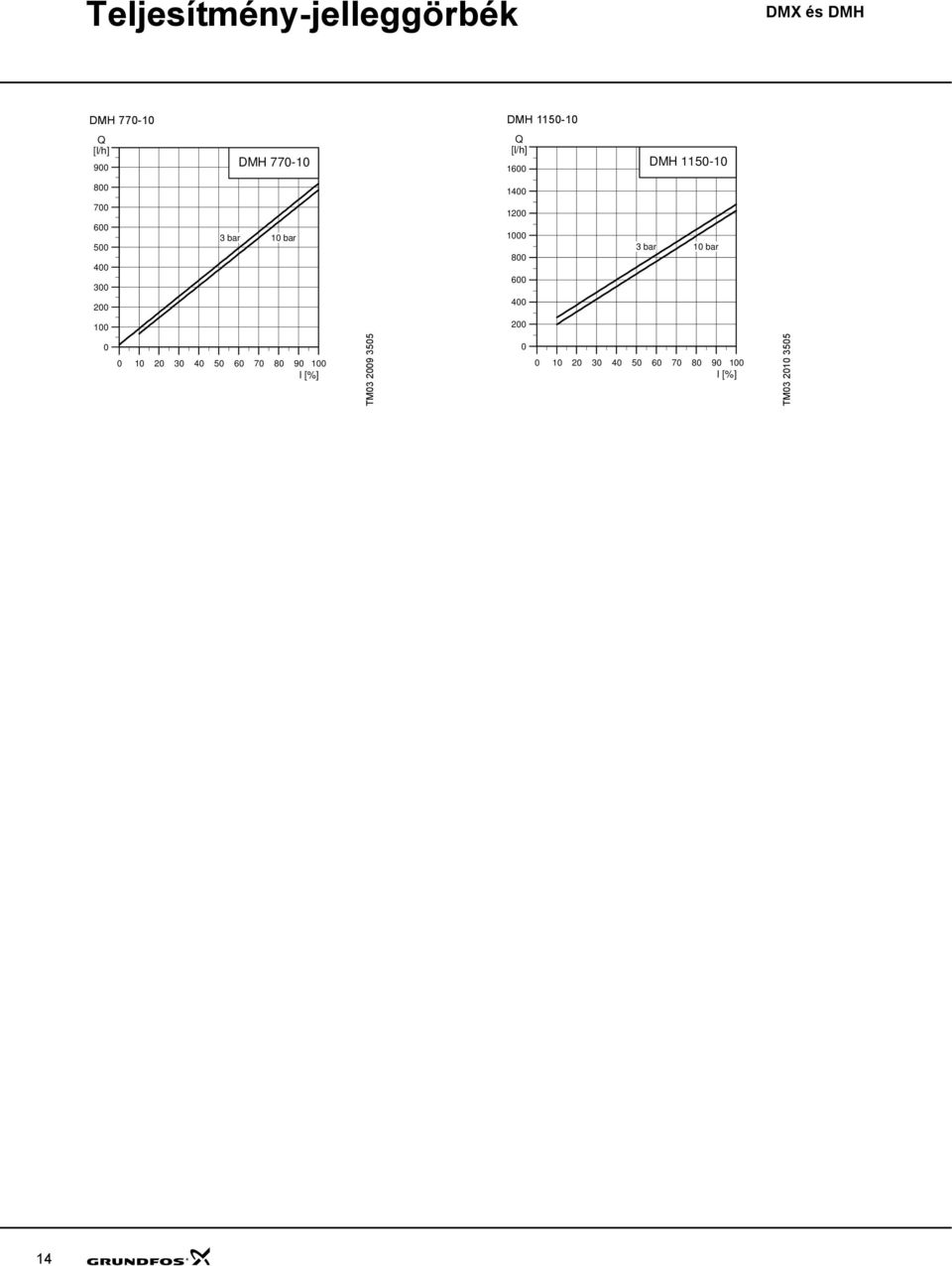

14 Teljesítmény-jelleggörbék DMH 77-1 DMH Q 9 DMH 77-1 Q 16 DMH bar 1 bar bar 1 bar l [%] TM l [%] TM

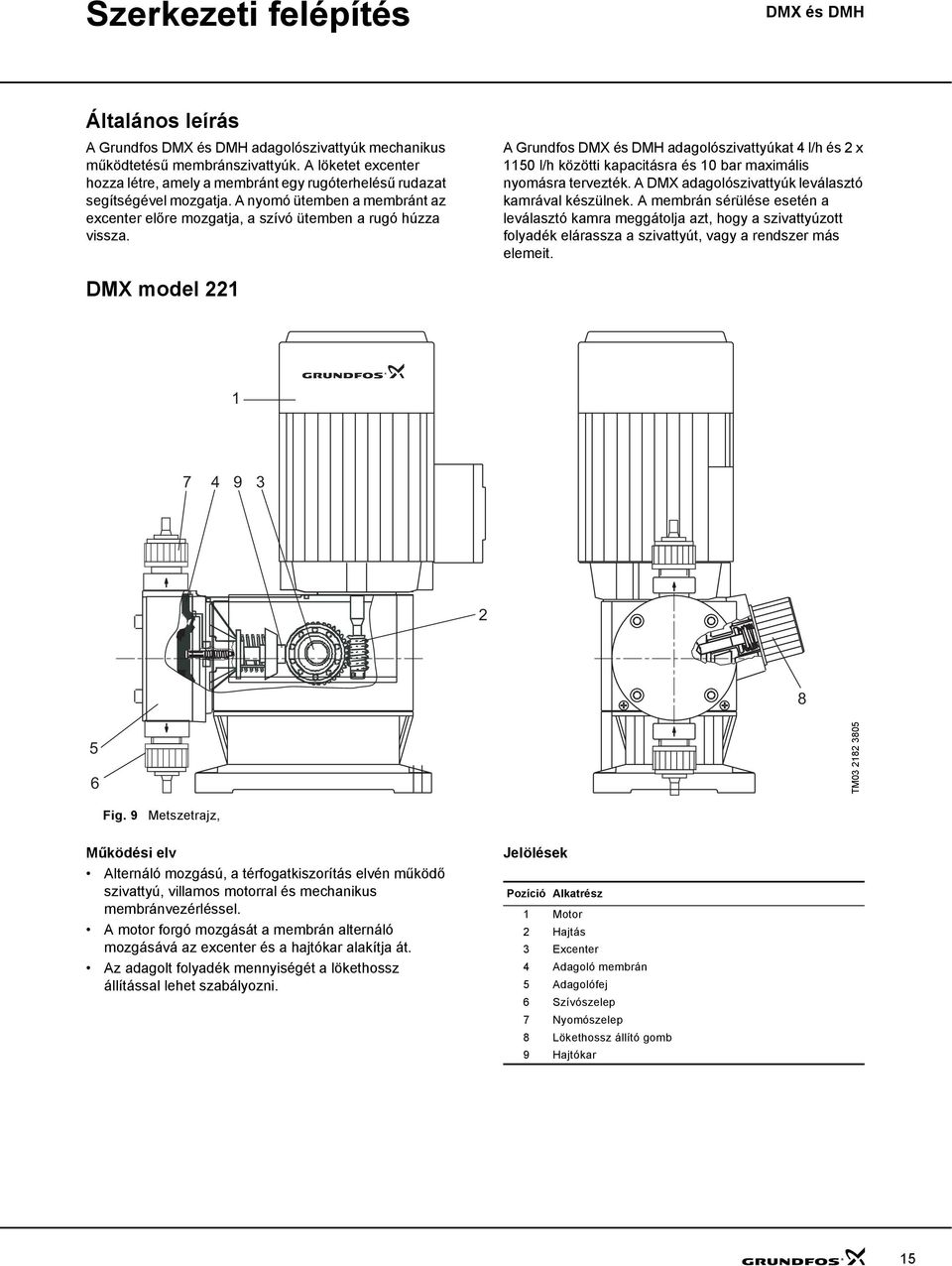

15 Szerkezeti felépítés Általános leírás A Grundfos adagolószivattyúk mechanikus működtetésű membránszivattyúk. A löketet excenter hozza létre, amely a membránt egy rugóterhelésű rudazat segítségével mozgatja. A nyomó ütemben a membránt az excenter előre mozgatja, a szívó ütemben a rugó húzza vissza. A Grundfos adagolószivattyúkat 4 l/h és 2 x 115 l/h közötti kapacitásra és 1 bar maximális nyomásra tervezték. A DMX adagolószivattyúk leválasztó kamrával készülnek. A membrán sérülése esetén a leválasztó kamra meggátolja azt, hogy a szivattyúzott folyadék elárassza a szivattyút, vagy a rendszer más elemeit. DMX model TM ig. 9 Metszetrajz, Működési elv Alternáló mozgású, a térfogatkiszorítás elvén működő szivattyú, villamos motorral és mechanikus membránvezérléssel. A motor forgó mozgását a membrán alternáló mozgásává az excenter és a hajtókar alakítja át. Az adagolt folyadék mennyiségét a lökethossz állítással lehet szabályozni. Jelölések Pozíció Alkatrész 1 Motor 2 Hajtás 3 Excenter 4 Adagoló membrán 5 Adagolófej 6 Szívószelep 7 Nyomószelep 8 Lökethossz állító gomb 9 Hajtókar 15

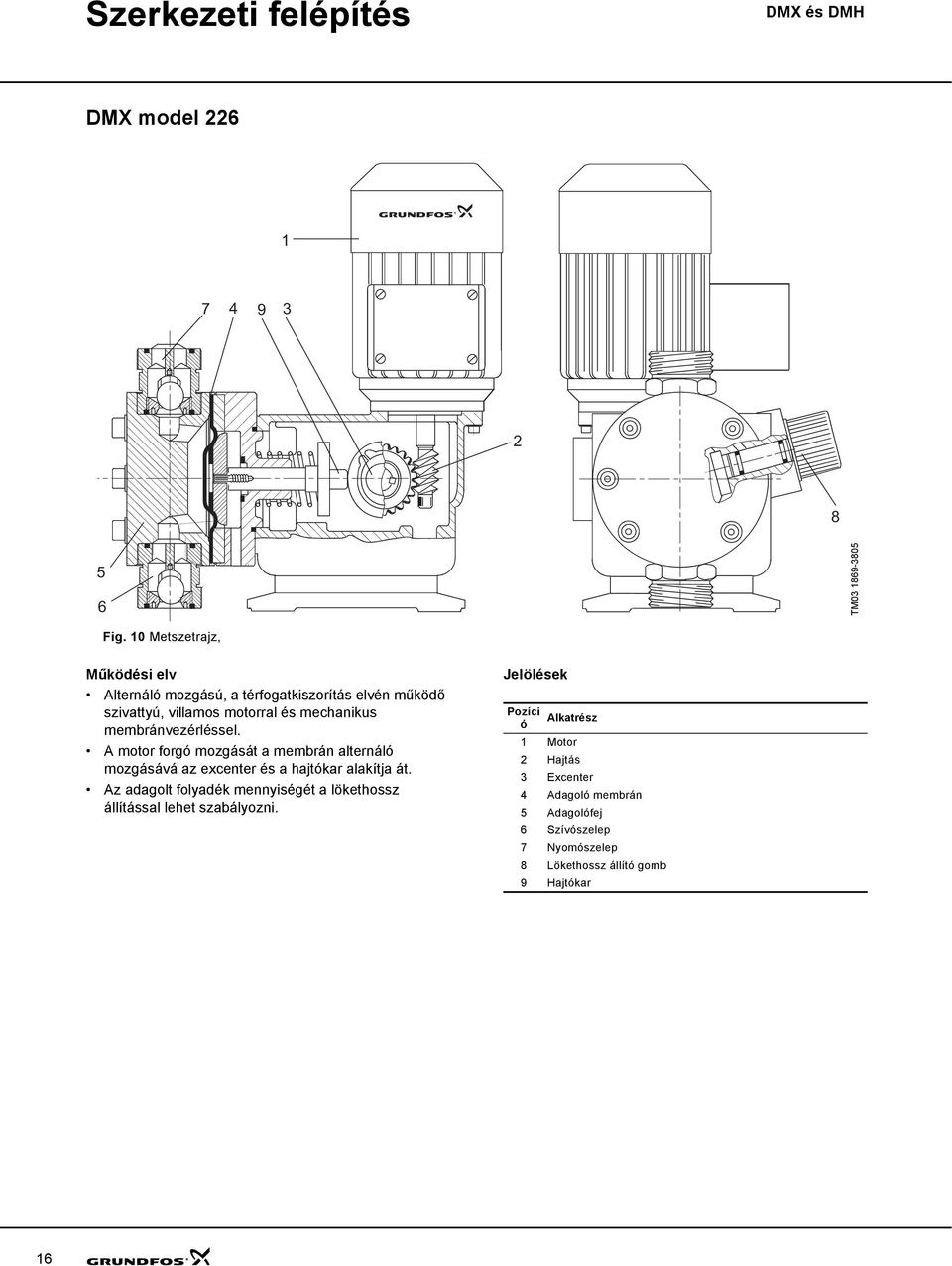

16 Szerkezeti felépítés DMX model TM ig. 1 Metszetrajz, Működési elv Alternáló mozgású, a térfogatkiszorítás elvén működő szivattyú, villamos motorral és mechanikus membránvezérléssel. A motor forgó mozgását a membrán alternáló mozgásává az excenter és a hajtókar alakítja át. Az adagolt folyadék mennyiségét a lökethossz állítással lehet szabályozni. Jelölések Pozíci Alkatrész ó 1 Motor 2 Hajtás 3 Excenter 4 Adagoló membrán 5 Adagolófej 6 Szívószelep 7 Nyomószelep 8 Lökethossz állító gomb 9 Hajtókar 16

17 Szerkezeti felépítés DMH model 251 Alternáló mozgású, térfogat-kiszorításos membránszivattyúk hidraulikus vezérléssel ig. 11 Metszetrajz, TM Működési elv A hajtómotor (1) forgó mozgását a dugattyú (6) szívó nyomó oszcilláló mozgásává a csigahajtás (2) és az excenter (3) alakítja át. A dugattyúban üreges furat és palástján radiális szabályozó furatsor található, amelyek megteremtik a hidraulikus kapcsolatot a hajtómű és a dugattyú nyomóoldala között. A csúszóbetét (5) körülveszi a nyomóütem során a furatokat és elválasztja a nyomóoldalt a hajtás oldaltól. A PTE membrán (1) hidraulikus elmozdulása ekvivalens mennyiségű adagolt folyadékot szorít ki az adagolófejből (11) az adagoló csővezetékbe. A szívó ütemben a dugattyú nyomáscsökkenést hoz létre, amely átterjed az adagolófejre; a nyomóoldali golyósszelep (13) zár, és az adagolt folyadék a szívószelepen (12) keresztül az adagolófejbe áramlik. Az egy löket során adagolt folyadékmennyiséget kizárólag a csúszóbetét pozíciója határozza meg. Az aktív lökethosszat és az ehhez tartozó átlagosan adagolt folyadékmennyiséget ezért folyamatosan és lineárisan lehet változtatni 1% és 1% között a lökethossz állító gomb és a nóniusz skála (14) használatával. Jelölések Pozíci Alkatrész ó 1 Motor 2 Csigakerékhajtás 3 Excenter 5 Csúszóbetét 6 Dugattyú 7 Kombinált lefúvató és légtelenítő szelep 8 Légtelenítő szelep 9 Membránvédő szelep (AMS). 1 Adagoló membrán 11 Adagolófej 12 Szívószelep 13 Nyomószelep 14 Lökethossz állító gomb 15 Légtelenítő csavar olajszint jelzővel 17

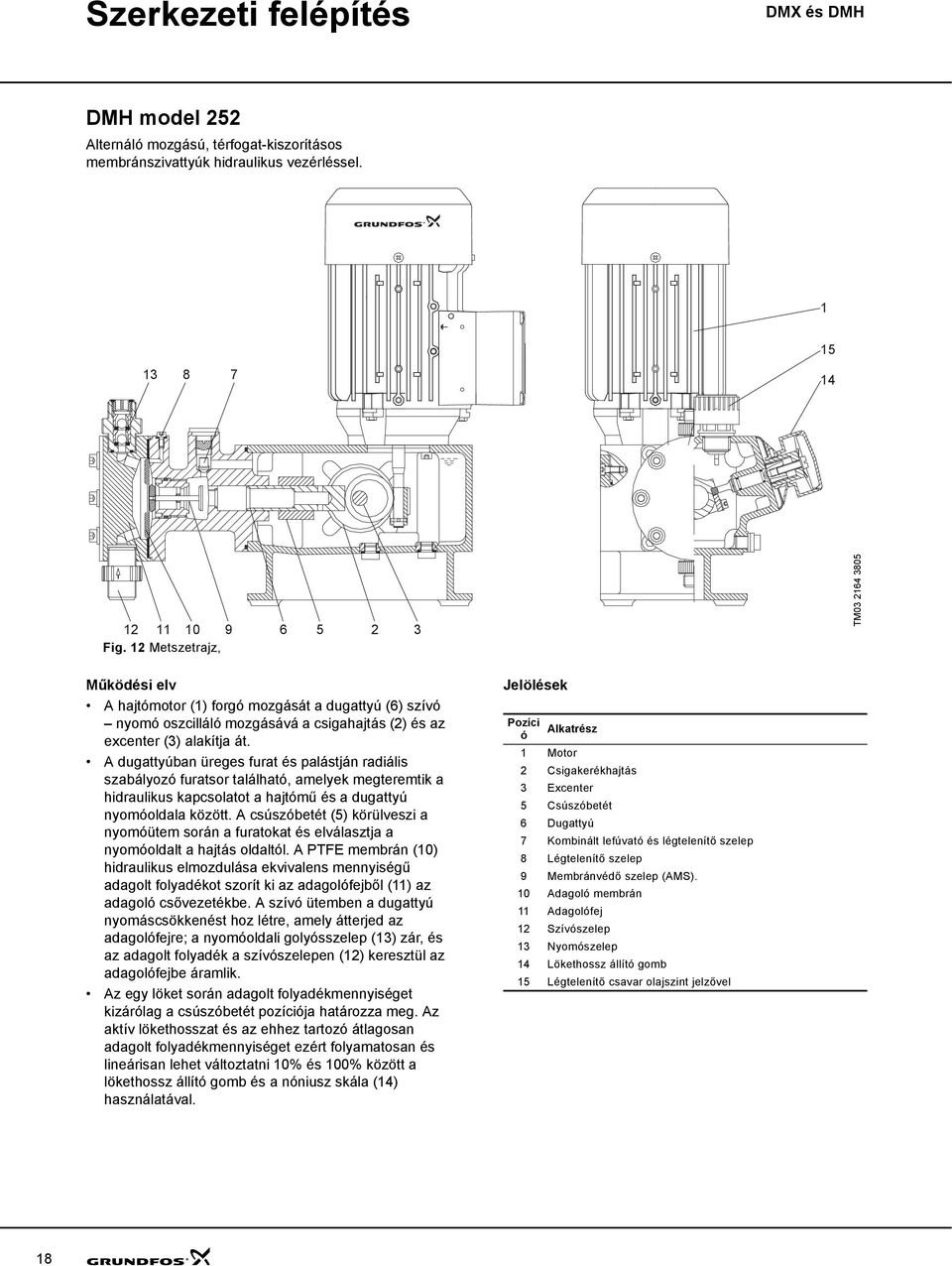

18 Szerkezeti felépítés DMH model 252 Alternáló mozgású, térfogat-kiszorításos membránszivattyúk hidraulikus vezérléssel ig. 12 Metszetrajz, TM Működési elv A hajtómotor (1) forgó mozgását a dugattyú (6) szívó nyomó oszcilláló mozgásává a csigahajtás (2) és az excenter (3) alakítja át. A dugattyúban üreges furat és palástján radiális szabályozó furatsor található, amelyek megteremtik a hidraulikus kapcsolatot a hajtómű és a dugattyú nyomóoldala között. A csúszóbetét (5) körülveszi a nyomóütem során a furatokat és elválasztja a nyomóoldalt a hajtás oldaltól. A PTE membrán (1) hidraulikus elmozdulása ekvivalens mennyiségű adagolt folyadékot szorít ki az adagolófejből (11) az adagoló csővezetékbe. A szívó ütemben a dugattyú nyomáscsökkenést hoz létre, amely átterjed az adagolófejre; a nyomóoldali golyósszelep (13) zár, és az adagolt folyadék a szívószelepen (12) keresztül az adagolófejbe áramlik. Az egy löket során adagolt folyadékmennyiséget kizárólag a csúszóbetét pozíciója határozza meg. Az aktív lökethosszat és az ehhez tartozó átlagosan adagolt folyadékmennyiséget ezért folyamatosan és lineárisan lehet változtatni 1% és 1% között a lökethossz állító gomb és a nóniusz skála (14) használatával. Jelölések Pozíci Alkatrész ó 1 Motor 2 Csigakerékhajtás 3 Excenter 5 Csúszóbetét 6 Dugattyú 7 Kombinált lefúvató és légtelenítő szelep 8 Légtelenítő szelep 9 Membránvédő szelep (AMS). 1 Adagoló membrán 11 Adagolófej 12 Szívószelep 13 Nyomószelep 14 Lökethossz állító gomb 15 Légtelenítő csavar olajszint jelzővel 18

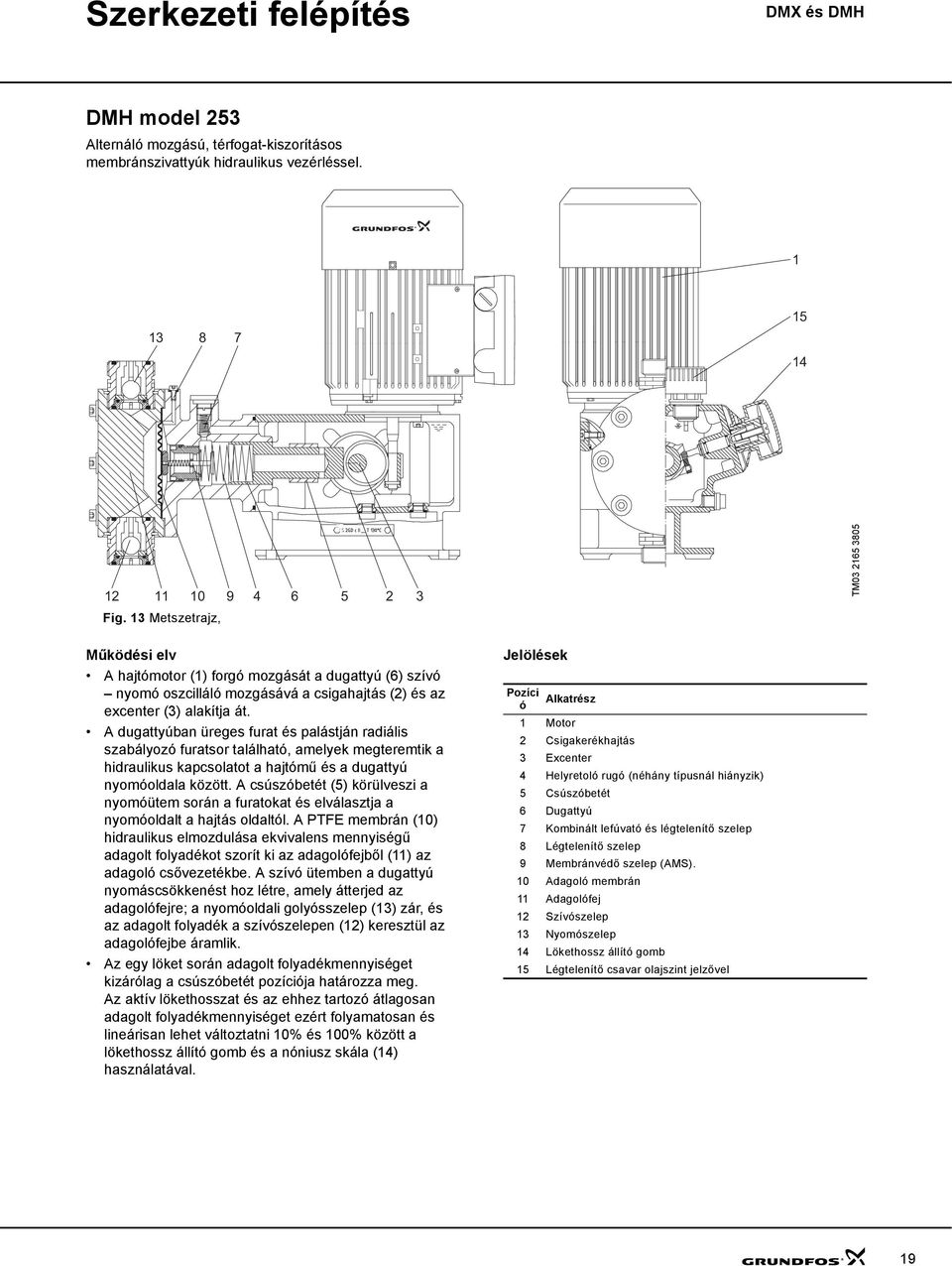

19 Szerkezeti felépítés DMH model 253 Alternáló mozgású, térfogat-kiszorításos membránszivattyúk hidraulikus vezérléssel ce ig. 13 Metszetrajz, TM Működési elv A hajtómotor (1) forgó mozgását a dugattyú (6) szívó nyomó oszcilláló mozgásává a csigahajtás (2) és az excenter (3) alakítja át. A dugattyúban üreges furat és palástján radiális szabályozó furatsor található, amelyek megteremtik a hidraulikus kapcsolatot a hajtómű és a dugattyú nyomóoldala között. A csúszóbetét (5) körülveszi a nyomóütem során a furatokat és elválasztja a nyomóoldalt a hajtás oldaltól. A PTE membrán (1) hidraulikus elmozdulása ekvivalens mennyiségű adagolt folyadékot szorít ki az adagolófejből (11) az adagoló csővezetékbe. A szívó ütemben a dugattyú nyomáscsökkenést hoz létre, amely átterjed az adagolófejre; a nyomóoldali golyósszelep (13) zár, és az adagolt folyadék a szívószelepen (12) keresztül az adagolófejbe áramlik. Az egy löket során adagolt folyadékmennyiséget kizárólag a csúszóbetét pozíciója határozza meg. Az aktív lökethosszat és az ehhez tartozó átlagosan adagolt folyadékmennyiséget ezért folyamatosan és lineárisan lehet változtatni 1% és 1% között a lökethossz állító gomb és a nóniusz skála (14) használatával. Jelölések Pozíci Alkatrész ó 1 Motor 2 Csigakerékhajtás 3 Excenter 4 Helyretoló rugó (néhány típusnál hiányzik) 5 Csúszóbetét 6 Dugattyú 7 Kombinált lefúvató és légtelenítő szelep 8 Légtelenítő szelep 9 Membránvédő szelep (AMS). 1 Adagoló membrán 11 Adagolófej 12 Szívószelep 13 Nyomószelep 14 Lökethossz állító gomb 15 Légtelenítő csavar olajszint jelzővel 19

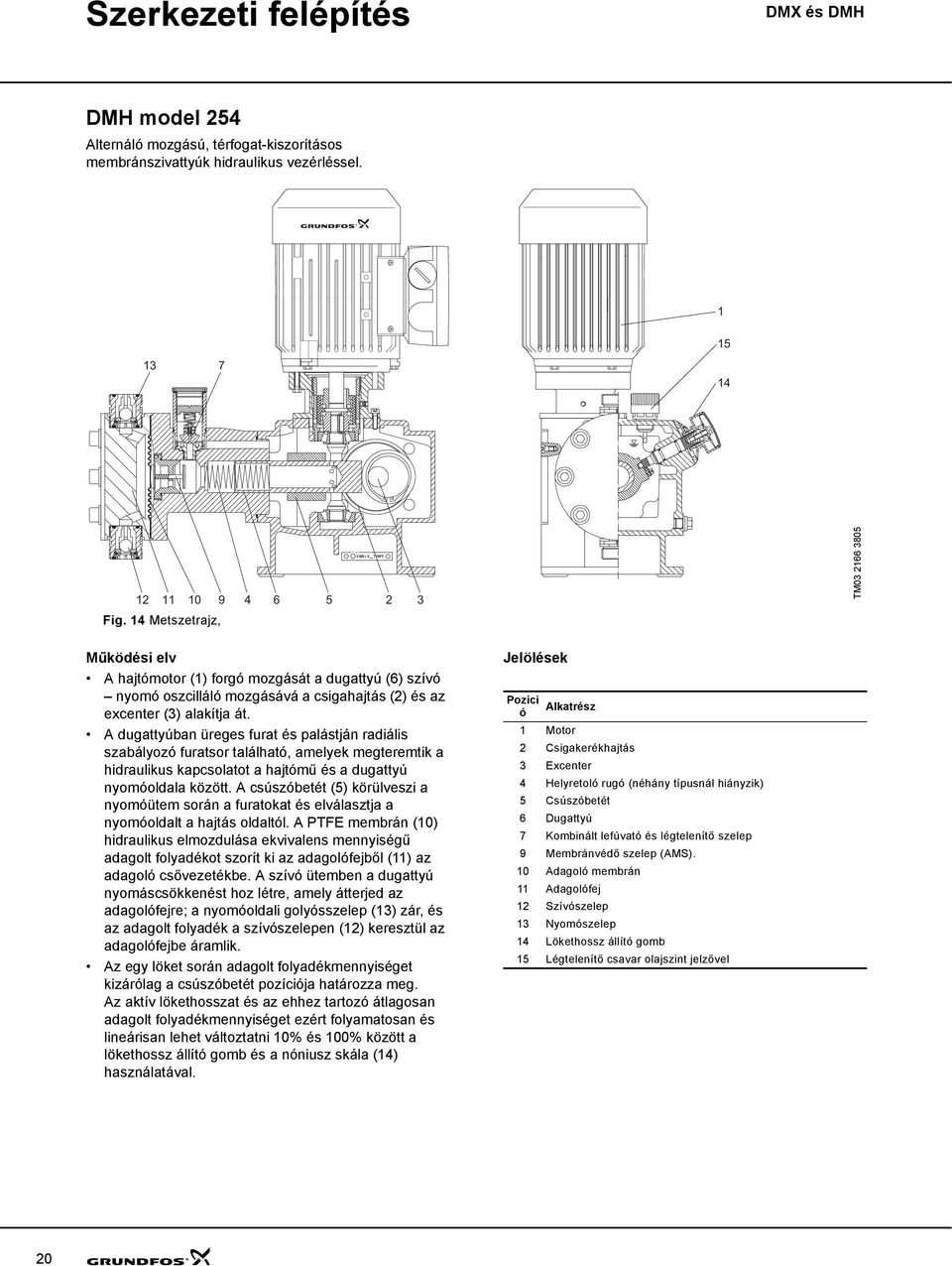

20 Szerkezeti felépítés DMH model 254 Alternáló mozgású, térfogat-kiszorításos membránszivattyúk hidraulikus vezérléssel εχ ig. 14 Metszetrajz, TM Működési elv A hajtómotor (1) forgó mozgását a dugattyú (6) szívó nyomó oszcilláló mozgásává a csigahajtás (2) és az excenter (3) alakítja át. A dugattyúban üreges furat és palástján radiális szabályozó furatsor található, amelyek megteremtik a hidraulikus kapcsolatot a hajtómű és a dugattyú nyomóoldala között. A csúszóbetét (5) körülveszi a nyomóütem során a furatokat és elválasztja a nyomóoldalt a hajtás oldaltól. A PTE membrán (1) hidraulikus elmozdulása ekvivalens mennyiségű adagolt folyadékot szorít ki az adagolófejből (11) az adagoló csővezetékbe. A szívó ütemben a dugattyú nyomáscsökkenést hoz létre, amely átterjed az adagolófejre; a nyomóoldali golyósszelep (13) zár, és az adagolt folyadék a szívószelepen (12) keresztül az adagolófejbe áramlik. Az egy löket során adagolt folyadékmennyiséget kizárólag a csúszóbetét pozíciója határozza meg. Az aktív lökethosszat és az ehhez tartozó átlagosan adagolt folyadékmennyiséget ezért folyamatosan és lineárisan lehet változtatni 1% és 1% között a lökethossz állító gomb és a nóniusz skála (14) használatával. Jelölések Pozíci Alkatrész ó 1 Motor 2 Csigakerékhajtás 3 Excenter 4 Helyretoló rugó (néhány típusnál hiányzik) 5 Csúszóbetét 6 Dugattyú 7 Kombinált lefúvató és légtelenítő szelep 9 Membránvédő szelep (AMS). 1 Adagoló membrán 11 Adagolófej 12 Szívószelep 13 Nyomószelep 14 Lökethossz állító gomb 15 Légtelenítő csavar olajszint jelzővel 2

21 Szerkezeti felépítés DMH model 255 Alternáló mozgású, térfogat-kiszorításos membránszivattyúk hidraulikus vezérléssel ig. 15 Metszetrajz, TM Működési elv A hajtómotor (1) forgó mozgását a dugattyú (6) szívó nyomó oszcilláló mozgásává a csigahajtás (2) és az excenter (3) alakítja át. A dugattyúban üreges furat és palástján radiális szabályozó furatsor található, amelyek megteremtik a hidraulikus kapcsolatot a hajtómű és a dugattyú nyomóoldala között. A csúszóbetét (5) körülveszi a nyomóütem során a furatokat és elválasztja a nyomóoldalt a hajtás oldaltól. A PTE membrán (1) hidraulikus elmozdulása ekvivalens mennyiségű adagolt folyadékot szorít ki az adagolófejből (11) az adagoló csővezetékbe. A szívó ütemben a dugattyú nyomáscsökkenést hoz létre, amely átterjed az adagolófejre; a nyomóoldali golyósszelep (13) zár, és az adagolt folyadék a szívószelepen (12) keresztül az adagolófejbe áramlik. Az egy löket során adagolt folyadékmennyiséget kizárólag a csúszóbetét pozíciója határozza meg. Az aktív lökethosszat és az ehhez tartozó átlagosan adagolt folyadékmennyiséget ezért folyamatosan és lineárisan lehet változtatni 1% és 1% között a lökethossz állító gomb és a nóniusz skála (14) használatával. Jelölések Pozíci Alkatrész ó 1 Motor 2 Csigakerékhajtás 3 Excenter 4 Helyretoló rugó (néhány típusnál hiányzik) 5 Csúszóbetét 6 Dugattyú 7 Kombinált lefúvató és légtelenítő szelep 9 Membránvédő szelep (AMS). 1 Adagoló membrán 11 Adagolófej 12 Szívószelep 13 Nyomószelep 14 Lökethossz állító gomb 15 Légtelenítő csavar olajszint jelzővel 21

22 Szerkezeti felépítés DMH model 257 Alternáló mozgású, térfogat-kiszorításos membránszivattyúk hidraulikus vezérléssel ig. 16 Metszetrajz, TM Működési elv A hajtómotor (1) forgó mozgását a dugattyú (6) szívó nyomó oszcilláló mozgásává a csigahajtás (2) és az excenter (3) alakítja át. A dugattyúban üreges furat és palástján radiális szabályozó furatsor található, amelyek megteremtik a hidraulikus kapcsolatot a hajtómű és a dugattyú nyomóoldala között. A csúszóbetét (5) körülveszi a nyomóütem során a furatokat és elválasztja a nyomóoldalt a hajtás oldaltól. A PTE membrán (1) hidraulikus elmozdulása ekvivalens mennyiségű adagolt folyadékot szorít ki az adagolófejből (11) az adagoló csővezetékbe. A szívó ütemben a dugattyú nyomáscsökkenést hoz létre, amely átterjed az adagolófejre; a nyomóoldali golyósszelep (13) zár, és az adagolt folyadék a szívószelepen (12) keresztül az adagolófejbe áramlik. Az egy löket során adagolt folyadékmennyiséget kizárólag a csúszóbetét pozíciója határozza meg. Az aktív lökethosszat és az ehhez tartozó átlagosan adagolt folyadékmennyiséget ezért folyamatosan és lineárisan lehet változtatni 1% és 1% között a lökethossz állító gomb és a nóniusz skála (14) használatával. Jelölések Pozí ció Alkatrész 1 Motor 2 Csigakerékhajtás 3 Excenter 5 Csúszóbetét 6 Dugattyú 7 Kombinált lefúvató és légtelenítő szelep 9 Membránvédő szelep (AMS). 1 Adagoló membrán 11 Adagolófej 12 Szívószelep 13 Nyomószelep 14 Lökethossz állító gomb 15 Légtelenítő csavar olajszint jelzővel 22

23 Szerkezeti felépítés DMX 28 típusú adagolószivattyú Alternáló mozgású, térfogat-kiszorításos membránszivattyúk hidraulikus vezérléssel εχ ig. 17 DMX 28 típusú adagolószivattyú, metszetrajz TM Működési elv A hajtómotor (1) forgó mozgását a dugattyú (6) szívó nyomó oszcilláló mozgásává a csigahajtás (2) és az excenter (3) alakítja át. A dugattyúban üreges furat és palástján radiális szabályozó furatsor található, amelyek megteremtik a hidraulikus kapcsolatot a hajtómű és a dugattyú nyomóoldala között. A csúszóbetét (5) körülveszi a nyomóütem során a furatokat és elválasztja a nyomóoldalt a hajtás oldaltól. A PTE membrán (1) hidraulikus elmozdulása ekvivalens mennyiségű adagolt folyadékot szorít ki az adagolófejből (11) az adagoló csővezetékbe. A szívó ütemben a dugattyú nyomáscsökkenést hoz létre, amely átterjed az adagolófejre; a nyomóoldali golyósszelep (13) zár, és az adagolt folyadék a szívószelepen (12) keresztül az adagolófejbe áramlik. Az egy löket során adagolt folyadékmennyiséget kizárólag a csúszóbetét pozíciója határozza meg. Az aktív lökethosszat és az ehhez tartozó átlagosan adagolt folyadékmennyiséget ezért folyamatosan és lineárisan lehet változtatni 1% és 1% között a lökethossz állító gomb és a nóniusz skála (14) használatával. Jelölések Pozí Alkatrész ció 1 Motor 2 Csigakerékhajtás 3 Excenter 5 Csúszóbetét 6 Dugattyú 7 Kombinált lefúvató és légtelenítő szelep 8 Légtelenítő szelep 9 Membránvédő szelep (AMS). 1 Adagoló membrán 11 Adagolófej 12 Szívószelep 13 Nyomószelep 14 Lökethossz állító gomb 15 Légtelenítő csavar olajszint jelzővel 16 Adagolófej légtelenító szelep (feltöltés) 23

24 Szerkezeti felépítés DMH 281 típusú adagolószivattyú Alternáló mozgású, térfogat-kiszorításos membránszivattyúk hidraulikus vezérléssel εχ ig. 18 DMH 281 típusú adagolószivattyú, metszetrajz TM Működési elv A hajtómotor (1) forgó mozgását a dugattyú (6) szívó nyomó oszcilláló mozgásává a csigahajtás (2) és az excenter (3) alakítja át. A dugattyúban üreges furat és palástján radiális szabályozó furatsor található, amelyek megteremtik a hidraulikus kapcsolatot a hajtómű és a dugattyú nyomóoldala között. A csúszóbetét (5) körülveszi a nyomóütem során a furatokat és elválasztja a nyomóoldalt a hajtás oldaltól. A PTE membrán (1) hidraulikus elmozdulása ekvivalens mennyiségű adagolt folyadékot szorít ki az adagolófejből (11) az adagoló csővezetékbe. A szívó ütemben a dugattyú nyomáscsökkenést hoz létre, amely átterjed az adagolófejre; a nyomóoldali golyósszelep (13) zár, és az adagolt folyadék a szívószelepen (12) keresztül az adagolófejbe áramlik. Az egy löket során adagolt folyadékmennyiséget kizárólag a csúszóbetét pozíciója határozza meg. Az aktív lökethosszat és az ehhez tartozó átlagosan adagolt folyadékmennyiséget ezért folyamatosan és lineárisan lehet változtatni 1% és 1% között a lökethossz állító gomb és a nóniusz skála (14) használatával. Jelölések Pozí Alkatrész ció 1 Motor 2 Csigakerékhajtás 3 Excenter 5 Csúszóbetét 6 Dugattyú 7 Kombinált lefúvató és légtelenítő szelep 8 Légtelenítő szelep 9 Membránvédő szelep (AMS). 1 Adagoló membrán 11 Adagolófej 12 Szívószelep 13 Nyomószelep 14 Lökethossz állító gomb 15 Légtelenítő csavar olajszint jelzővel 16 Adagolófej légtelenító szelep (feltöltés) 24

25 Szerkezeti felépítés DMH 283 típusú adagolószivattyú Alternáló mozgású, térfogat-kiszorításos membránszivattyúk hidraulikus vezérléssel ig. 19 DMH 283 típusú adagolószivattyú, metszetrajz TM Működési elv A hajtómotor (1) forgó mozgását a dugattyú (6) szívó nyomó oszcilláló mozgásává a csigahajtás (2) és az excenter (3) alakítja át. A dugattyúban üreges furat és palástján radiális szabályozó furatsor található, amelyek megteremtik a hidraulikus kapcsolatot a hajtómű és a dugattyú nyomóoldala között. A csúszóbetét (5) körülveszi a nyomóütem során a furatokat és elválasztja a nyomóoldalt a hajtás oldaltól. A PTE membrán (1) hidraulikus elmozdulása ekvivalens mennyiségű adagolt folyadékot szorít ki az adagolófejből (11) az adagoló csővezetékbe. A szívó ütemben a dugattyú nyomáscsökkenést hoz létre, amely átterjed az adagolófejre; a nyomóoldali golyósszelep (13) zár, és az adagolt folyadék a szívószelepen (12) keresztül az adagolófejbe áramlik. Az egy löket során adagolt folyadékmennyiséget kizárólag a csúszóbetét pozíciója határozza meg. Az aktív lökethosszat és az ehhez tartozó átlagosan adagolt folyadékmennyiséget ezért folyamatosan és lineárisan lehet változtatni 1% és 1% között a lökethossz állító gomb és a nóniusz skála (14) használatával. Jelölések Pozí Alkatrész ció 1 Motor 2 Csigakerékhajtás 3 Excenter 5 Csúszóbetét 6 Dugattyú 7 Kombinált lefúvató és légtelenítő szelep 8 Légtelenítő szelep 9 Membránvédő szelep (AMS). 1 Adagoló membrán 11 Adagolófej 12 Szívószelep 13 Nyomószelep 14 Lökethossz állító gomb 15 Légtelenítő csavar olajszint jelzővel 16 Adagolófej légtelenító szelep (feltöltés) 25

26 Szerkezeti felépítés DMH 285 típusú adagolószivattyú Alternáló mozgású, térfogat-kiszorításos membránszivattyúk hidraulikus vezérléssel ig. 2 DMH 285 típusú adagolószivattyú, metszetrajz TM Működési elv A hajtómotor (1) forgó mozgását a dugattyú (6) szívó nyomó oszcilláló mozgásává a csigahajtás (2) és az excenter (3) alakítja át. A dugattyúban üreges furat és palástján radiális szabályozó furatsor található, amelyek megteremtik a hidraulikus kapcsolatot a hajtómű és a dugattyú nyomóoldala között. A csúszóbetét (5) körülveszi a nyomóütem során a furatokat és elválasztja a nyomóoldalt a hajtás oldaltól. A PTE membrán (1) hidraulikus elmozdulása ekvivalens mennyiségű adagolt folyadékot szorít ki az adagolófejből (11) az adagoló csővezetékbe. A szívó ütemben a dugattyú nyomáscsökkenést hoz létre, amely átterjed az adagolófejre; a nyomóoldali golyósszelep (13) zár, és az adagolt folyadék a szívószelepen (12) keresztül az adagolófejbe áramlik. Az egy löket során adagolt folyadékmennyiséget kizárólag a csúszóbetét pozíciója határozza meg. Az aktív lökethosszat és az ehhez tartozó átlagosan adagolt folyadékmennyiséget ezért folyamatosan és lineárisan lehet változtatni 1% és 1% között a lökethossz állító gomb és a nóniusz skála (14) használatával. Jelölések Pozí Alkatrész ció 1 Motor 2 Csigakerékhajtás 3 Excenter 5 Csúszóbetét 6 Dugattyú 7 Kombinált lefúvató és légtelenítő szelep 8 Légtelenítő szelep 9 Membránvédő szelep (AMS). 1 Adagoló membrán 11 Adagolófej 12 Szívószelep 13 Nyomószelep 14 Lökethossz állító gomb 15 Légtelenítő csavar olajszint jelzővel 16 Adagolófej légtelenító szelep (feltöltés) 26

27 Szerkezeti felépítés DMH 286 típusú adagolószivattyú Alternáló mozgású, térfogat-kiszorításos membránszivattyúk hidraulikus vezérléssel ig. 21 DMH 286 típusú adagolószivattyú, metszetrajz TM Működési elv A hajtómotor (1) forgó mozgását a dugattyú (6) szívó nyomó oszcilláló mozgásává a csigahajtás (2) és az excenter (3) alakítja át. A dugattyúban üreges furat és palástján radiális szabályozó furatsor található, amelyek megteremtik a hidraulikus kapcsolatot a hajtómű és a dugattyú nyomóoldala között. A csúszóbetét (5) körülveszi a nyomóütem során a furatokat és elválasztja a nyomóoldalt a hajtás oldaltól. A PTE membrán (1) hidraulikus elmozdulása ekvivalens mennyiségű adagolt folyadékot szorít ki az adagolófejből (11) az adagoló csővezetékbe. A szívó ütemben a dugattyú nyomáscsökkenést hoz létre, amely átterjed az adagolófejre; a nyomóoldali golyósszelep (13) zár, és az adagolt folyadék a szívószelepen (12) keresztül az adagolófejbe áramlik. Az egy löket során adagolt folyadékmennyiséget kizárólag a csúszóbetét pozíciója határozza meg. Az aktív lökethosszat és az ehhez tartozó átlagosan adagolt folyadékmennyiséget ezért folyamatosan és lineárisan lehet változtatni 1% és 1% között a lökethossz állító gomb és a nóniusz skála (14) használatával. Jelölések Pozí Alkatrész ció 1 Motor 2 Csigakerékhajtás 3 Excenter 5 Csúszóbetét 6 Dugattyú 7 Kombinált lefúvató és légtelenítő szelep 8 Légtelenítő szelep 9 Membránvédő szelep (AMS). 1 Adagoló membrán 11 Adagolófej 12 Szívószelep 13 Nyomószelep 14 Lökethossz állító gomb 15 Légtelenítő csavar olajszint jelzővel 16 Adagolófej légtelenító szelep (feltöltés) 27

28 Szerkezeti felépítés DMH 287 típusú adagolószivattyú Alternáló mozgású, térfogat-kiszorításos membránszivattyúk hidraulikus vezérléssel ig. 22 DMH 287 típusú adagolószivattyú, metszetrajz TM Működési elv A hajtómotor (1) forgó mozgását a dugattyú (6) szívó nyomó oszcilláló mozgásává a csigahajtás (2) és az excenter (3) alakítja át. A dugattyúban üreges furat és palástján radiális szabályozó furatsor található, amelyek megteremtik a hidraulikus kapcsolatot a hajtómű és a dugattyú nyomóoldala között. A csúszóbetét (5) körülveszi a nyomóütem során a furatokat és elválasztja a nyomóoldalt a hajtás oldaltól. A PTE membrán (1) hidraulikus elmozdulása ekvivalens mennyiségű adagolt folyadékot szorít ki az adagolófejből (11) az adagoló csővezetékbe. A szívó ütemben a dugattyú nyomáscsökkenést hoz létre, amely átterjed az adagolófejre; a nyomóoldali golyósszelep (13) zár, és az adagolt folyadék a szívószelepen (12) keresztül az adagolófejbe áramlik. Az egy löket során adagolt folyadékmennyiséget kizárólag a csúszóbetét pozíciója határozza meg. Az aktív lökethosszat és az ehhez tartozó átlagosan adagolt folyadékmennyiséget ezért folyamatosan és lineárisan lehet változtatni 1% és 1% között a lökethossz állító gomb és a nóniusz skála (14) használatával. Jelölések Pozí Alkatrész ció 1 Motor 2 Csigakerékhajtás 3 Excenter 5 Csúszóbetét 6 Dugattyú 7 Kombinált lefúvató és légtelenítő szelep 8 Légtelenítő szelep 9 Membránvédő szelep (AMS). 1 Adagoló membrán 11 Adagolófej 12 Szívószelep 13 Nyomószelep 14 Lökethossz állító gomb 15 Légtelenítő csavar olajszint jelzővel 16 Adagolófej légtelenító szelep (feltöltés) 28

29 Szerkezeti felépítés DMX 288 típusú adagolószivattyú Alternáló mozgású, térfogat-kiszorításos membránszivattyúk hidraulikus vezérléssel ig. 23 DMX 288 típusú adagolószivattyú, metszetrajz TM Működési elv A hajtómotor (1) forgó mozgását a dugattyú (6) szívó nyomó oszcilláló mozgásává a csigahajtás (2) és az excenter (3) alakítja át. A dugattyúban üreges furat és palástján radiális szabályozó furatsor található, amelyek megteremtik a hidraulikus kapcsolatot a hajtómű és a dugattyú nyomóoldala között. A csúszóbetét (5) körülveszi a nyomóütem során a furatokat és elválasztja a nyomóoldalt a hajtás oldaltól. A PTE membrán (1) hidraulikus elmozdulása ekvivalens mennyiségű adagolt folyadékot szorít ki az adagolófejből (11) az adagoló csővezetékbe. A szívó ütemben a dugattyú nyomáscsökkenést hoz létre, amely átterjed az adagolófejre; a nyomóoldali golyósszelep (13) zár, és az adagolt folyadék a szívószelepen (12) keresztül az adagolófejbe áramlik. Az egy löket során adagolt folyadékmennyiséget kizárólag a csúszóbetét pozíciója határozza meg. Az aktív lökethosszat és az ehhez tartozó átlagosan adagolt folyadékmennyiséget ezért folyamatosan és lineárisan lehet változtatni 1% és 1% között a lökethossz állító gomb és a nóniusz skála (14) használatával. Jelölések Pozí Alkatrész ció 1 Motor 2 Csigakerékhajtás 3 Excenter 5 Csúszóbetét 6 Dugattyú 7 Kombinált lefúvató és légtelenítő szelep 8 Légtelenítő szelep 9 Membránvédő szelep (AMS). 1 Adagoló membrán 11 Adagolófej 12 Szívószelep 13 Nyomószelep 14 Lökethossz állító gomb 15 Légtelenítő csavar olajszint jelzővel 16 Adagolófej légtelenító szelep (feltöltés) 29

30 Műszaki adatok Méretek, DMX 221 típusú adagolószivattyú TM ábra Méretek, DMX 221 típusú adagolószivattyú Szivattyú Típus A B C C1 D D1 DMX ,5 175 R 5/8 6, , DMX ,5 175 R 5/8 6, , DMX 7, ,5 175 R 5/8 6, , DMX ,5 175 R 5/8 6, , DMX ,5 175 R 5/8 6, , DMX ,5 175 R 5/8 6, , DMX 13, ,5 175 R 5/8 6, , DMX ,5 175 R 5/8 6, , DMX ,5 175 R 5/8 6, , DMX ,5 175 R 1 1/4 6, , DMX ,5 175 R 5/8 6, , DMX ,5 175 R 1 1/4 6, , DMX ,5 175 R 5/8 6, , DMX ,5 175 R 5/8 6, , DMX ,5 175 R 5/8 6, , DMX ,5 175 R 1 1/4 6, , DMX ,5 175 R 5/8 6, , DMX ,5 175 R 1 1/4 6, , DMX ,5 175 R 1 1/4 6, , DMX ,5 175 R 1 1/4 6, , D2 E G I K M N Q 3

31 Műszaki adatok Méretek, DMX 226 típusú adagolószivattyúl TM ábra Méretek, DMX 226 típus, M változat 26. ábra Méretek, DMX 226 típus, L változat Szivattyú Típus Változat A B C D D1 DMX M ,5 19 G 1 1/ , , DMX M ,5 19 G 1 1/ , , DMX M ,5 19 G 1 1/ , , DMX M ,5 19 G 1 1/ , , DMX L G 1 1/ DMX M ,5 19 G 1 1/ , , DMX L G 1 1/ DMX M ,5 19 G 1 1/ , , DMX M ,5 19 G 1 1/ , , DMX L G 1 1/ DMX M ,5 19 G 1 1/ , , DMX L G 1 1/ DMX M ,5 19 G 1 1/ , , DMX 19-8/1 226 L G 1 1/ DMX L G 1 1/ DMX M ,5 19 G 1 1/ , , DMX L G DMX M ,5 19 G 1 1/ , , DMX 28-6/8 226 L G 1 1/ DMX L G DMX 321-4/6 226 L G 1 1/ DMX M ,5 19 G 1 1/ , , DMX 46-3,5/6 226 L G 1 1/ DMX L G DMX L G D2 E x G H K M Mx N R 31

32 Műszaki adatok Méretek, DMH típusú adagolószivattyúk TM ábra Méretek, DMH típusú adagolószivattyúk Szivattyú Típus A B C D D1 D2 E DMH 2, ,5 192 R 5/ , ,5 13,5 DMH 2, ,5 192 R 5/ , ,5 13,5 DMH 2, ,5 192 R 5/ , ,5 13,5 DMH 4, ,5 192 R 5/ , ,5 13,5 DMH 4, ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 1 1/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 1 1/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 5/ , ,5 13,5 DMH R 1 1/ DMH ,5 192 R 5/ , ,5 13,5 DMH ,5 192 R 1 1/ , ,5 13,5 DMH ,5 192 R 1 1/ , ,5 13,5 DMH R 1 1/ DMH ,5 192 R 1 1/ , ,5 13,5 DMH R 1 1/ DMH R 1 1/ DMH R 1 1/ x G H J K M Mx N X 32

33 Műszaki adatok Szivattyú Típus A B C D D1 D2 E DMH R 1 1/ DMH R 1 1/ DMH R 1 1/ DMH R 1 1/ DMH R 1 1/ DMH DN , ,5 271 DMH R 1 1/ DMH R 1 1/ DMH R 1 1/ DMH R 1 1/ DMH R 1 1/ DMH DN , ,5 271 DMH R 1 1/ DMH DN , ,5 271 DMH DN , ,5 271 DMH DN , ,5 271 DMH DN , ,5 271 DMH DN , ,5 271 DMH DN , ,5 271 x G H J K M Mx N X 33

34 Műszaki adatok Méretek, DMH típusú adagolószivattyúk TM ábra Méretek, DMH típusú adagolószivattyúk Szivattyú Típus A B C D D1 D2 E DMH, ,5 192 R 3/ , ,5 13,5 DMH 1, ,5 192 R 3/ , ,5 13,5 DMH 2, ,5 192 R 3/ , ,5 13,5 DMH 2, ,5 192 R 3/ , ,5 13,5 DMH ,5 R 5/ DMH 3, ,5 192 R 3/ , ,5 13,5 DMH 4, ,5 192 R 5/ , ,5 13,5 DMH 6, ,5 192 R 5/ , ,5 13,5 DMH 7, ,5 R 5/ DMH ,5 192 R 5/ , ,5 13,5 DMH R 5/ ,5 271 DMH 9, ,5 192 R 5/ , ,5 13,5 DMH ,5 R 5/ DMH ,5 R 5/ DMH ,5 R 5/ DMH R 5/ ,5 271 DMH R 1 1/ DMH ,5 R 5/ DMH R 5/ ,5 271 DMH R 1 1/ DMH R 5/ ,5 271 DMH R 1 1/ DMH R 5/ ,5 271 DMH R 1 1/ DMH ,5 274 R 1 1/ ,5 271 DMH R 5/ ,5 271 DMH ,5 274 R 1 1/ ,5 271 DMH R 1 1/ DMH ,5 274 R 1 1/ ,5 271 DMH ,5 274 R 1 1/ ,5 271 DMH ,5 274 R 1 1/ ,5 271 DMH ,5 274 R 1 1/ ,5 271 DMH ,5 274 R 1 1/ ,5 271 DMH ,5 274 R 1 1/ ,5 271 DMH ,5 274 R 1 1/ ,5 271 x G H J K M Mx N X 34
