1 Biztonságos, pontos, és költséghatékony adagolás Kisnyomású adagolószivattyú l/h teljesítményig

2 Tartalomjegyzék Kisnyomású adagolószivattyú l/h teljesítményig Sokoldalúságának (adagolófej, méret, teljesítmény, beállítási és vezérlési lehetőségek) köszönhetően a ProMinent kisnyomású szivattyú majdnem minden adagolási feladathoz megfelel, környezetkímélő és energiatakarékos. Lépjen velünk kapcsolatba és fedezze fel a ProMinent kisnyomású szivattyúk sokoldalú alkalmazhatóságát. Tartalomjegyzék 2 ProMinent 3 A technológia áttekintése 4 A termékek áttekintése 6 Motoros adagoló szivattyúk alpha c 8 Vario C 9 Sigma/ 1 alaptípus 10 Sigma/ 2 alaptípus 10 Sigma/ 3 alaptípus 10 Sigma/ 1 vezérelhető szivattyú 12 Sigma/ 2 vezérelhető szivattyú 12 Sigma/ 3 vezérelhető szivattyú 12 Mágneses adagolószivattyúk Beta b 14 gamma/ L 15 delta 16 mikro delta 17 Pneumatikus működtetésű adagolószivattyúk Pneumados 18 Perisztaltikus szivattyúk DULCO flex DF2a 19 DULCO flex DF3a 19 DULCO flex DF4a

3 ProMinent Széles termékskálánk jól átgondolt és rendkívül megbízható A ProMinent az Ön számára minden bizonnyal a mágneses adagolószivatytyúk gyártójaként ismert. Tény, hogy ezen a területen piacvezetők vagyunk a világon. Azonban a cég alapítása óta eltelt több, mint 50 évben az ügyfeleknek kínált termékek választéka jelentős mértékben kibővült. Miért? Mert felismertük azt, hogy az ügyfél valójában nem azt várja tőlünk, hogy a problémájára terméket, hanem sokkal inkább megoldást szállítsunk. Minden ágazat máshogy működik, és megvannak a saját különleges követelményei. Alkalmazkodtunk, hogy megfeleljünk ezeknek a követelményeknek. A hozzáértés önmagában nem elegendő. A ProMinent sikeréhez nagyban hozzájárulnak ügyfeleink. Cégünk az ő bizalmuknak, igényeikről és szükségleteikről folytatott konkrét beszélgetéseknek köszönhetően lett sikeres. A világon piacvezetőnek lenni kötelezettséggel jár. Szoros kapcsolatokat kell ápolnunk ügyfeleinkkel. A párbeszéd azt mutatja, hogy a trend az energiahatékony, környezetkímélő technológiák felé halad. A ProMinent a változásokra számos új fejlesztéssel reagál, mint pl. az energiatakarékos termékek. Ennek tükrében heidelbergi gyárunkban a jövőben is számos fejlesztést végzünk a vegyszerek adagolása és a vízkezelés területén. Közös célunk: megfelelni az ügyfeleink elvárásainak, amennyire csak lehetséges. 3

4 Mágneses meghajtású membrán adagolószivattyúk Kopásmentes szivattyúk kisebb teljesítményre Működési elv A mágnest be- és kikapcsolva mozgatja a mágnestengelyt előre és hátra. Ez a löketmozgás átadódik az adagolófejben lévő membránra. Az adagolandó közeg visszaszivárgását két visszacsapó szelep akadályozza meg. A mágneses membrán adagolószivattyú teljesítménye a lökethossz és a löketfrekvencia segítségével állítható be. Jellemzők : 1 -től 75 l/h teljesítményig 25-től 2 bar-ig terjedő ellennyomás mellett Közel kopásmentes hajtómű, mivel csak egy mozgó alkatrészt tartalmaz - a szivattyúban nincs sem kenést igénylő csapágy, sem tengely Kitűnő teljesítmény folyamatos működés esetén is Kedvező alternatíva kis teljesítménytartományban is Túlterhelés elleni védelem Kis energiafogyasztás a nagy hatékonyságnak köszönhetően IP 65 védelmi osztály a teljesen zárt háznak köszönhetően Alkalmazási területek Általános: laboratóriumi és gyári vegyszeradagolás 75 l/h szállítási teljesítményig Ivóvíz-és uszodavíz kezelés: fertőtlenítésre szolgáló vegyszerek adagolása és ph érték korrekció Vízelőkészítés általában, technológiai vizek, ipari vizek, kondícionáló szerek Hűtővíz keringetés: fertőtlenítőszerek adagolása Kisüzemi technológia Papíripar, habeltávolítás Galvanizálás és felületkezelés, fürdő adalékok, csiszoló berendezések 4

5 Motoros meghajtású membrán adagoló szivattyúk Nagy adagolási pontosság és megbízható technológia Működési elv Az elektromotor forgó mozgását csigahajtás és excentrikus görgő lineáris mozgássá alakítja. A nyomórúd ezt a lineáris mozgást az adagolófejben lévő membránra viszi át. Az adagolandó közeg visszaszivárgását két visszacsapó szelep akadályozza meg. A motoros membrán adagolószivattyú teljesítménye a lökethossz és a löketfrekvencia - ebben az esetben a motor fordulatszáma- segítségével állítható. Jellemzők Rendkívül széles teljesítménytartomány A változó ellennyomás esetén is nagy adagolási pontosság biztosítja a precíz folyamatkezelést ésmegakadályozza a vegyszer-túladagolást Robusztus és gazdaságos meghajtás magasabb teljesítmény-tartományokhoz A lökethossz és a motor fordulatszám-szabályzás rugalmas vezérlésének köszönhetően egyszerűen integrálható és utólag is beépíthető automatizált folyamatokba Nagyfokú biztonság a dupla membránnak és a túlterhelés védelemnek köszönhetően Alkalmazási területek Általános: vegyszeradagolás l/h -ig Ivóvíz-előkészítés: fertőtlenítőszerek adagolása Hűtőkörökben: fertőtlenítőszerek adagolása Szennyvíz-előkészítés: pelyhesítők adagolása Papíripar: adalékanyagok adagolása Műanyaggyártás: adalékanyagok adagolása 5

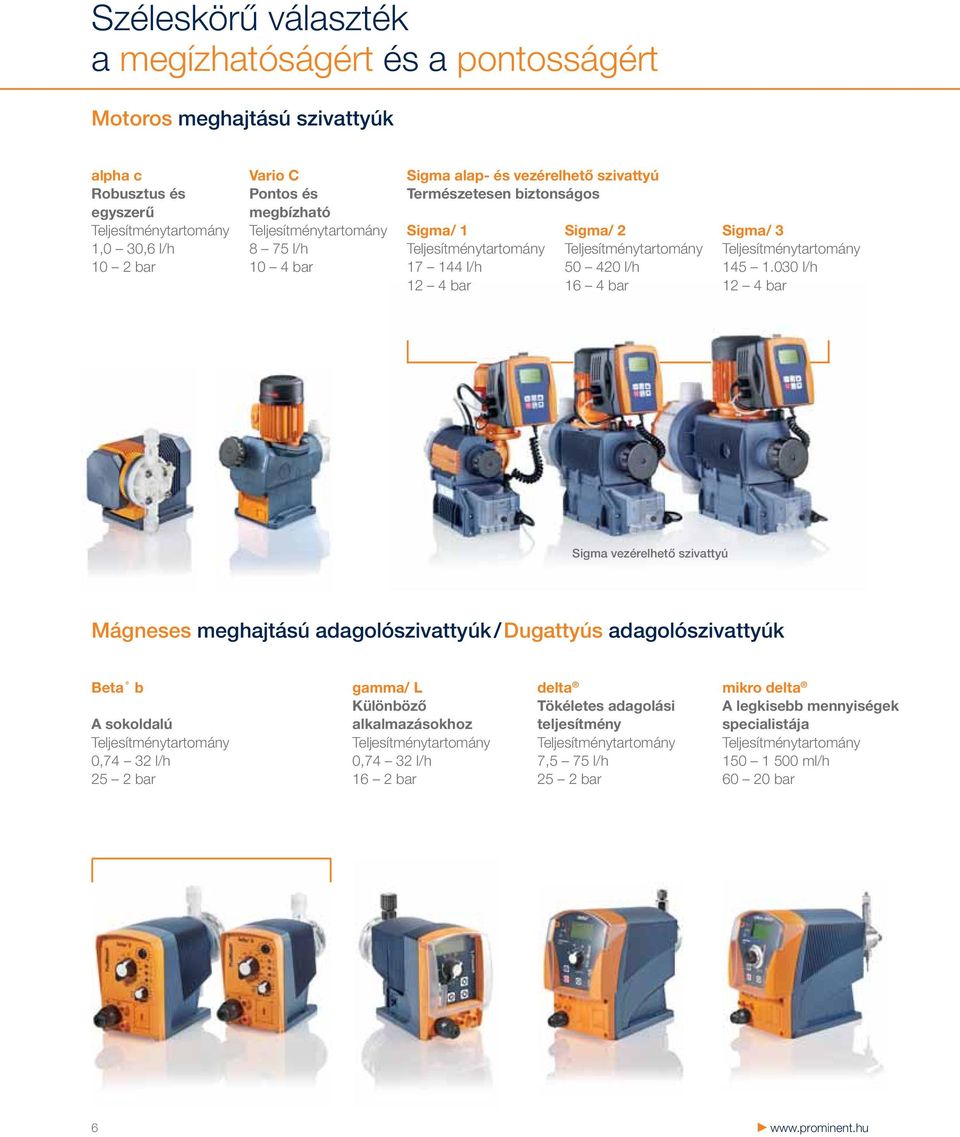

6 Széleskörű választék a megízhatóságért és a pontosságért Motoros meghajtású szivattyúk alpha c Robusztus és egyszerű 1,0 30,6 l/h 10 2 bar Vario C Pontos és megbízható 8 75 l/h 10 4 bar Sigma alap- és vezérelhető szivattyú Természetesen biztonságos Sigma/ l/h 12 4 bar Sigma/ l/h 16 4 bar Sigma/ l/h 12 4 bar Sigma vezérelhető szivattyú Mágneses meghajtású adagolószivattyúk / Dugattyús adagolószivattyúk Beta b A sokoldalú 0,74 32 l/h 25 2 bar gamma/ L Különböző alkalmazásokhoz 0,74 32 l/h 16 2 bar delta Tökéletes adagolási teljesítmény 7,5 75 l/h 25 2 bar mikro delta A legkisebb mennyiségek specialistája ml/h bar 6

7 Sigma higiénikus szivattyú Higiénikus szivattyúk az EHEDG előírásainak megfelelő nemesfém szivattyúfejjel Sigma/ 2 Pneumatikus működtetésű adagolószivattyúk Pneumados Egyszerű kezelés 0,76 16,7 l/h 16 2 bar Perisztaltikusszivattyúk DULCO flex Pontos és reprodukálható DF2a 0,4 / 0,8 / 1,6 / 2,4 l/h 1,5 bar-ig DF3a 0,4 / 0,8 / 1,6 / 2,4 l/h 1,5 bar-ig DF4a 0,4 / 1,5 / 6,0 / 12,0 l/h 4 bar-ig Sigma/ 3 Teljesítmény-áttekintés kisnyomású adagoló szivattyúk Nyomás [bar] Beta / 5 Beta / 4 gamma/ L alpha delta Vario C Sigma/ 1 Sigma/ 2 Sigma/ 3 Makro TZ TZMb Pneumados Mikro delta DULCO flex Adagolási teljesítmény [l/h] Makro/ 5 M5Ma 7

8 alpha c Motoros meghajtású membrán adagoló szivattyú A gazdaságos megoldás egyszerű alkalmazáshoz az alsó teljesítménykategóriában. 1,0 30,6 l/h, 10 2 bar Jó szívóteljesítmény, kis adagolási lökethossz, állandó pontos adagolás Biztonságos üzemeltetés kigázosodó közegek adagolása esetén is a szabadalmazott légtelenítőkkel Széleskörűen alkalmazható a négy különböző hajtóműnek, a három különböző szállítóegységnek, és a kétféle anyagú kivitelnek (PVDF, Akrilüveg/PVC) köszönhetően Az adagolási teljesítmény a lökethossz változtatásával 10%-os lépcsőnként állítható Vezérlés a KI/BE kapcsolóval Az 50-Hz- es kivitel szállítóteljesítménye Löketszám Lökethossz Szívómagasság Csatlakozó mérete Szivattyútípus bar l/h ml/löket löket/min mm mws a Ø x i Ø mm ALPc ,0 1,0 0, ,1 6 x 4 ALPc ,0 1,8 0, ,1 6 x 4 ALPc ,0 3,5 1, ,1 8 x 5 ALPc ,0 7,7 1, ,1 8 x 5 ALPc ,0 6,9 1, ,1 8 x 5 ALPc ,0 17,0 2, ,1 8 x 5 ALPc ,0 30,6 3, ,1 12 x 9 A 60-Hz-es kivitel szállítóteljesítménye kb. 20 %-al nagyobb PPE Polipropilén Polipropilén EPDM Kerámia PPB Polipropilén Polipropilén FPM Kerámia NPE Akrilüveg PVC EPDM Kerámia NPB Akrilüveg PVC FPM Kerámia PVT PVDF PVDF PTFE Kerámia DEVELOPAN adagoló membrán PTFE bevonattal minden kivitelben. FPM: Fluorkaucsuk 8

9 Vario C Motoros meghajtású membrán adagoló szivattyú Alapszivattyú az egyszerű alkalmazásokhoz és a folyamatos adagoláshoz l/h, 10 4 bar Jó szívóteljesítmény, kis adagolási lökethossz, állandó pontos adagolás Magas folyamatminőség: az adagolás reprodukálhatósága jobb mint ± 2 % Robusztus felépítés: erős meghajtó motor, ütésálló és vegyszereknek ellenálló szivattyúház üvegszálas műanyagból Jól összeegyeztethető a konkrét alkalmazással a négy különböző hajtóműnek, a három különböző szállítóegységnek, és a kétféle anyagnak köszönhetően Hz-es váltóárammal, 1500 / perc fordulatszámon működő motornál a szivattyú szállítási teljesítménye maximális ellennyomás esetén: Löketszám Szívómagasság megengedett szívóoldali előnyomás Szívó-/nyomóoldali csatlakozó Szivattyútípus bar l/h ml/löket löket/min mws bar G-DN , ,8 3/ , ,8 3/ , ,8 3/ , ,8 3/ , ,7 3/ , ,7 3/ , ,7 3/ , ,7 3/4 10 A 60-Hz-es kivitel szállítóteteljesítménye kb. 20 %-kal nagyobb PVT PVDF PVDF PTFE Kerámia PTFE SST Gyári szám Gyári szám PTFE Gyári szám DEVELOPAN adagoló membrán PTFE bevonattal minden kivitelben. FPM: Fluorkaucsuk 9

10 Sigma alaptípus Motoros meghajtású membrán adagoló szivattyú Minden alkalmazáshoz megfelelő teljesítmény. A Sigma szivattyúsorozat két különböző típusban állnak rendelkezésre (alap típus, mikroprocesszoros/vezérelhető típus). A három változat a teljesítménytartományban tér el egymástól: Sigma/ Sigma/ l/h, 12 4 bar Sigma/ l/h, 16 4 bar Sigma/ l/h, 12 4 bar A membránszakadás jelzővel ellátott dupla membrán garantálja a folyamat biztonságát Megbízható légtelenítés Integrált túláram-szelep védi a túlterheléstől Egyszerűsített alkatrészellátás a Sigma szivattyúsorozat esetén A mennyiségtől és a mért értékektől függő, idő és impulzus vezérelt adagolás Sigma/ Sigma/

11 Szállítási teljesítmény maximális ellennyomás esetén 1500 / perc motorfordulatszámnál 50 Hz -es váltóáramú üzemben / perc motorfordulatszámnál 60 Hz -es váltóáramú üzemben Löketszám Szívómagasság Megengedett szívóoldali előnyomás Szívó-/nyomóoldali csatlakozó Szivattyútípus bar l/h ml/löket psi l/h löket/min mws bar G-DN Sigma/ 1 alaptípus (S1Ba) , ¾ , ¾ , ¾ , ¾ , ¾ , ¾ , , , Sigma/ 2 alaptípus (S2Ba) , , , , ½ , ½ , ½ 25 Sigma/ 3 alaptípus (S3Ba) , ½ , ½ , ½ , ½ , , , , Adagolófej PVDF kivitelben max. 10 bar nyomásra. Közeggel érintkező anyagok Beépített Anyag Adagolófej Szívó-nyomó csatlakozó Tömítés/Golyófészek Szelepgolyó biztonsági szelep Sigma/ 1 + Sigma/ 2 PVT PVDF PVDF PTFE/PTFE Kerámia PVDF/FPM vagy EPDM SST Gyári szám Gyári szám PTFE/PTFE Gyári szám /FPM vagy EPDM Anyag Adagolófej szívó/ nyomó oldali csatlakozó DN 25 golyós szelep Tömítések Szelepgolyó Szelepülék Tömítések DN 32 tányéros szelep Szeleptányér/ Szeleprugó Sigma/ 3 PVT PVDF PTFE Üveg PTFE PTFE Kerámia/ Hast C. + CTFE SST PTFE PTFE PTFE Gyári szám Gyári szám /Hast C DEVELOPAN adagoló membrán PTFE bevonattal minden kivitelben. FPM: Fluorkaucsuk Szelepülék PTFE PTFE Beépített biztonsági szelep PVDF/FPM vagy EPDM /FPM vagy EPDM 11

12 Sigma vezérelhető szivattyú Motoros meghajtású membrán adagoló szivattyú Kontakt vagy analóg jelzésekkel (pl. 0/4 20 ma) vezérelhető Sigma szivattyú könnyen illeszthető a különböző adagolási feladatokhoz. A vezérlésnek az is feladata, hogy a mozgási és a sebességprofilt az energiaszükséglettel együtt kezelje. Ez a felhasznált energia ténylegesen szükséges szintre történő korlátozását jelenti, ami a működés gazdaságosságát és hatékonyságát növeli. Az energiaszükséglet elemzése továbbá lehetővé teszi, hogy túlterhelés esetén az adagolószivattyút a vezérlés kikapcsolja. Ehhez nem szükséges semmilyen kiegészítő hidraulikus alkatrészt (biztonsági szelepet, nyomásmérőt) beépíteni. A három változat a teljesítménytartományban tér el egymástól: Sigma/ 1 Sigma/ Sigma/ l/h, 12 4 bar Sigma/ l/h, 16 4 bar Sigma/ l/h, 12 4 bar A Sigma alaptípus jellemzőin kívül a Sigma vezérelhető szivattyú további folyamat-optimalizálási lehetőségeket kínál: Egyszerű kezelés a nagyméretű megvilágított LC kijelzőn Problémamentes csatlakozás a buszrendszerbe kötött berendezésekhez a PROFIBUS DP- vagy a CAN-open interfészen keresztül Sigma/

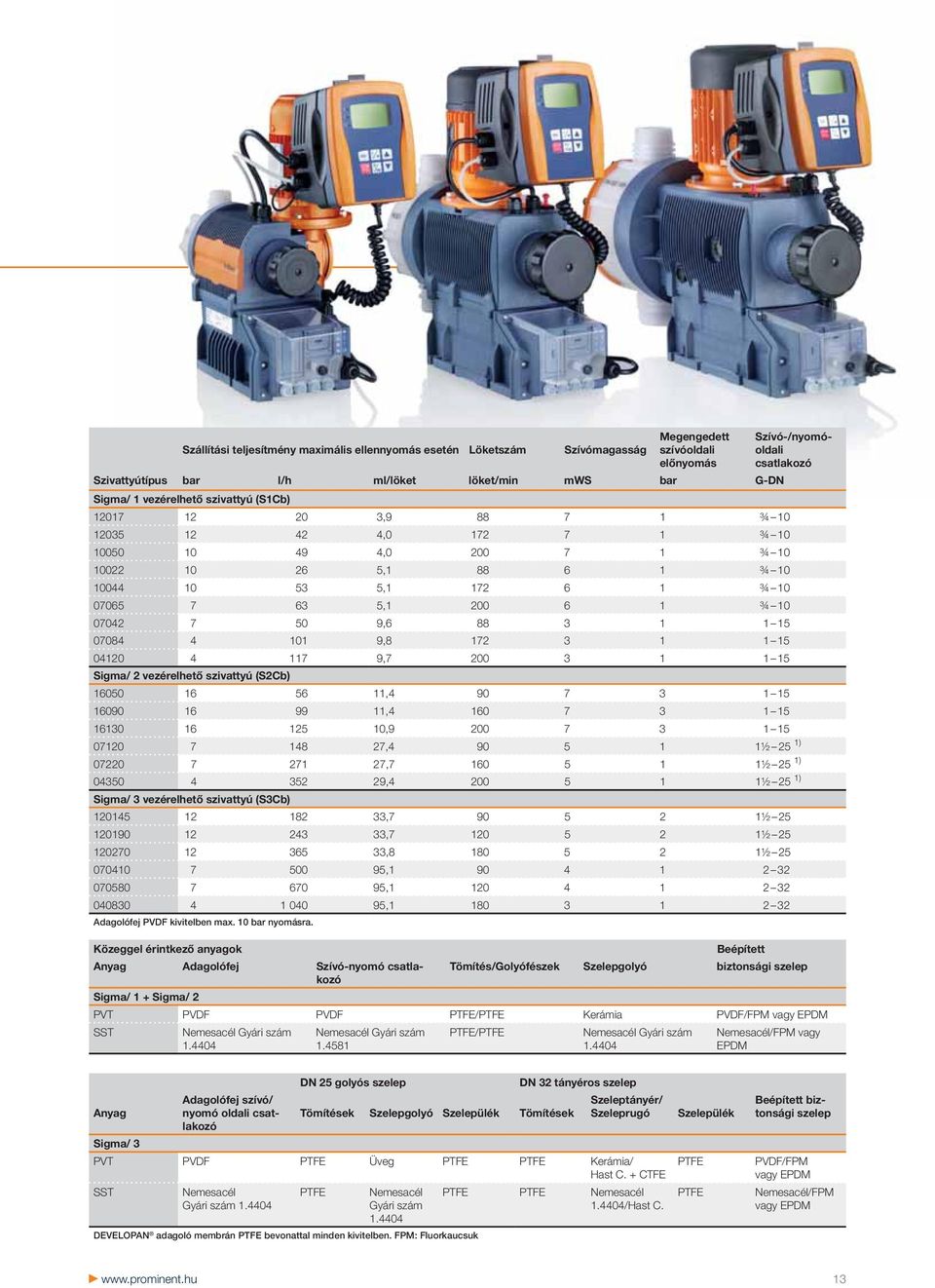

13 Szállítási teljesítmény maximális ellennyomás esetén Löketszám Szívómagasság Megengedett szívóoldali előnyomás Szívó-/nyomóoldali csatlakozó Szivattyútípus bar l/h ml/löket löket/min mws bar G-DN Sigma/ 1 vezérelhető szivattyú (S1Cb) , ¾ , ¾ , ¾ , ¾ , ¾ , ¾ , , , Sigma/ 2 vezérelhető szivattyú (S2Cb) , , , , ½ 25 1) , ½ 25 1) , ½ 25 1) Sigma/ 3 vezérelhető szivattyú (S3Cb) , ½ , ½ , ½ , , , Adagolófej PVDF kivitelben max. 10 bar nyomásra. Közeggel érintkező anyagok Beépített Anyag Adagolófej Szívó-nyomó csatlakozó Tömítés/Golyófészek Szelepgolyó biztonsági szelep Sigma/ 1 + Sigma/ 2 PVT PVDF PVDF PTFE/PTFE Kerámia PVDF/FPM vagy EPDM SST Gyári szám Gyári szám PTFE/PTFE Gyári szám /FPM vagy EPDM Anyag Adagolófej szívó/ nyomó oldali csatlakozó DN 25 golyós szelep Tömítések Szelepgolyó Szelepülék Tömítések DN 32 tányéros szelep Szeleptányér/ Szeleprugó Sigma/ 3 PVT PVDF PTFE Üveg PTFE PTFE Kerámia/ Hast C. + CTFE SST PTFE PTFE PTFE Gyári szám Gyári szám /Hast C DEVELOPAN adagoló membrán PTFE bevonattal minden kivitelben. FPM: Fluorkaucsuk Szelepülék PTFE PTFE Beépített biztonsági szelep PVDF/FPM vagy EPDM /FPM vagy EPDM 13

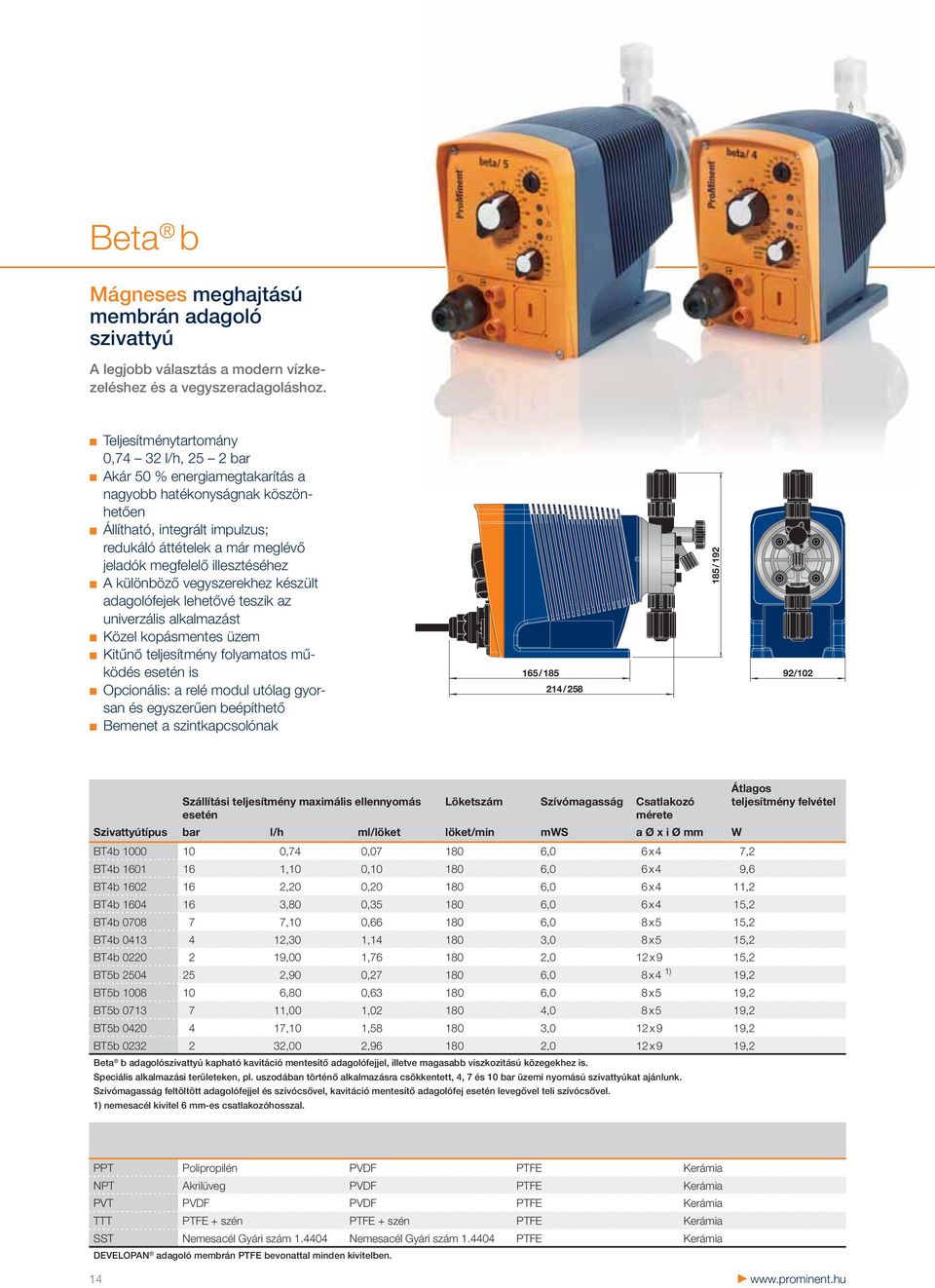

14 Beta b Mágneses meghajtású membrán adagoló szivattyú A legjobb választás a modern vízkezeléshez és a vegyszeradagoláshoz. 0,74 32 l/h, 25 2 bar Akár 50 % energiamegtakarítás a nagyobb hatékonyságnak köszönhetően Állítható, integrált impulzus; redukáló áttételek a már meglévő jeladók megfelelő illesztéséhez A különböző vegyszerekhez készült adagolófejek lehetővé teszik az univerzális alkalmazást Közel kopásmentes üzem Kitűnő teljesítmény folyamatos működés esetén is Opcionális: a relé modul utólag gyorsan és egyszerűen beépíthető Bemenet a szintkapcsolónak 165/ / /192 92/102 Szállítási teljesítmény maximális ellennyomás esetén Löketszám Szívómagasság Csatlakozó mérete Szivattyútípus bar l/h ml/löket löket/min mws a Ø x i Ø mm W BT4b ,74 0, ,0 6 x 4 7,2 BT4b ,10 0, ,0 6 x 4 9,6 BT4b ,20 0, ,0 6 x 4 11,2 BT4b ,80 0, ,0 6 x 4 15,2 BT4b ,10 0, ,0 8 x 5 15,2 BT4b ,30 1, ,0 8 x 5 15,2 BT4b ,00 1, ,0 12 x 9 15,2 BT5b ,90 0, ,0 8 x 4 1) 19,2 BT5b ,80 0, ,0 8 x 5 19,2 BT5b ,00 1, ,0 8 x 5 19,2 BT5b ,10 1, ,0 12 x 9 19,2 BT5b ,00 2, ,0 12 x 9 19,2 Beta b adagolószivattyú kapható kavitáció mentesítő adagolófejjel, illetve magasabb viszkozitású közegekhez is. Speciális alkalmazási területeken, pl. uszodában történő alkalmazásra csökkentett, 4, 7 és 10 bar üzemi nyomású szivattyúkat ajánlunk. Szívómagasság feltöltött adagolófejjel és szívócsővel, kavitáció mentesítő adagolófej esetén levegővel teli szívócsővel. 1) nemesacél kivitel 6 mm-es csatlakozóhosszal. Átlagos teljesítmény felvétel PPT Polipropilén PVDF PTFE Kerámia NPT Akrilüveg PVDF PTFE Kerámia PVT PVDF PVDF PTFE Kerámia TTT PTFE + szén PTFE + szén PTFE Kerámia SST Gyári szám Gyári szám PTFE Kerámia DEVELOPAN adagoló membrán PTFE bevonattal minden kivitelben. 14

15 gamma/ L Mágneses meghajtású membrán adagoló szivattyú Nagyteljesítményű, kalibrálható, univerzálisan vezérelhető szivattyú, BUS interfésszel. 0,74 32 l/h, 16 2 bar Helytelen adagolás kizárva: az adagolási teljesítmény közvetlenül a kijelzőn beállítható és ellenőrizhető A beépített 2 hetes folyamat időzítővel költséget és helyet takaríthat meg Az értékek a megvilágított LC kijelzőn egyértelműen leolvashatók Problémamentes csatlakozás a komplex folyamatrendszerekhez a külön beépíthető PROFIBUS DP interfészen keresztül Bemenet a szintkapcsolónak 182, Szállítási teljesítmény maximális ellennyomás esetén Löketszám Szívómagasság Csatlakozó mérete Szivattyútípus bar l/h ml/löket löket/min mws a Ø x i Ø mm W GALa ,74 0, ,0 6 x 4 17 GALa ,10 0, ,0 6 x 4 17 GALa ,10 0, ,0 6 x 4 17 GALa ,40 0, ,0 8 x 5 1) 17 GALa ,10 0, ,0 8 x 5 17 GALa ,30 1, ,0 8 x 5 17 GALa ,00 1, ,0 12 x 9 17 GALa ,10 0, ,0 8 x 5 1) 23 GALa ,80 0, ,0 8 x 5 23 GALa ,00 1, ,0 8 x 5 23 GALa ,10 1, ,0 12 x 9 23 GALa ,00 2, ,0 12 x 9 23 gamma/ L adagolószivattyú kapható kavitáció mentesítő adagolófejjel, illetve magasabb viszkozitású közegekhez is. Szívómagasság feltöltött adagolófejjel és szívócsővel, kavitáció mentesítő adagolófej esetén levegővel teli szívócsővel. 1) nemesacél kivitel 6 mm-es csatlakozóhosszal. Közeggel érintkező anyagok Kivitel Adagolófej Szívó-nyomó csatlakozó Tömítések Szelepgolyó PPT Polipropilén PVDF PTFE Kerámia NPT Akrilüveg PVDF PTFE Kerámia PVT PVDF PVDF PTFE Kerámia TTT PTFE + szén PTFE + szén PTFE Kerámia SST Gyári szám Gyári szám PTFE Kerámia DEVELOPAN adagoló membrán PTFE bevonattal minden kivitelben. Közepes teljesítményfelvétel 15

16 delta Mágneses meghajtású membrán adagoló szivattyú A legmagasabb igényeket kielégítő High-End technológia különböző alkalmazások számára. A világon az első adagolószivattyú szabályozott (optodrive ) mágneses meghajtással. 7,5 75 l/h, 25 2 bar Kiváló hatékonyság olyan kiegészítők nélkül, mint pl. pulzációs tartály, átfogyás figyelő, stb. Rugalmas, optimális pontosságú illeszkedés az adagolási feladathoz Az integrált optoguard beadagolási pont figyelő egység felügyelet felismeri a hidraulikus hibákat, melyeket a külön rendelhető relén továbbít a rendszer A sokoldalú vezérlés majdnem minden bevetési területen alkalmazható Összeköthető a PROFIBUS -on, vagy a CANbuson a központi vezérléssel A Process Timer opcióval központi vezérlőként használható, így nincs szükség PLC vezérlőre Szállítóteljesítmény Löketszám Szívómagasság Csatlakozó mérete Szivattyútípus bar l/h ml/löket löket/min mws a Ø x i Ø mm DLTA ,5 0, x 4 1) DLTA ,8 0, x 5 1) DLTA ,3 0, x 5 DLTA ,1 1, x 9 DLTA ,2 2, x 9 DLTA ,0 4, G¾ DN10 DLTA ,0 6, G¾ DN10 Szívómagasság (mws) - Szívómagasság feltöltött adagolófej és szívócső esetén 1, nemesacél kivitelben 6 mm-es csatlakozóval Közeggel érintkező anyagok Kivitel Adagolófej Szívó-nyomó csatlakozó Tömítések Szelepgolyó NPE Akrilüveg PVC EPDM Kerámia NPB Akrilüveg PVC FPM Kerámia PVT PVDF PVDF PTFE Kerámia SST Gyári szám: Gyári szám: PTFE Kerámia 16

17 mikro delta Precíziós dugattyús adagoló szivattyú Kis mennyiségek állandó, precíz és biztonságos adagolása - nem jelent kihívást a legújabb szivattyúknak ml/h, bar μl-es lökettérfogat PTFE és nemesacél kivitel Nagy grafikus kijelző Külön rendelhető külső vezérlés kontakt vagy ma jelen, PROFIBUS vagy CANopenen keresztül Folyamatos, vagy pulzáló működés Mágneses üzemeltetésű pontosan irányított adagolás Szállítási teljesítmény maximális ellennyomás esetén Dugatytyú Ø Tömlőcsatlakozó mérete Csatlakozó mérete Szívómagasság Szivattyútípus bar ml/h μm/löket mm mm mm mws bar Anyag: TT TT ,17 2,5 1,75 x 1,75 1,59 6 2, TT ,67 5 1,75 x 1,75 1,59 6 2, TT ,67 8 3,20 x 2,40 3,18 4 1,5 Anyag: SS SS ,17 2,5 1,75 x 1,75 1,90 6 2, SS ,67 5 1,75 x 1,75 1,90 6 2, SS ,67 8 3,20 x 2,40 3,18 4 1,5 Szívómagasság feltöltött szívócső és tápegység esetén. Közeggel érintkező anyagok Anyag Adagolófej Szelepgolyó Szelepülék Dugattyú Nyomástartó szelep tartónyomás Szívó-/ nyomó csatlakozó Szeleptömítések Dugattyútömítések TTT PTFE + szén PTFE + szén Rubin Kerámia Kerámia PTFE PTFE, fehér TTG PTFE + szén PTFE + szén Rubin Kerámia Kerámia PTFE PTFE + Grafit SST Gyári szám Gyári szám Rubin Kerámia Kerámia PTFE PTFE, fehér SSG Gyári szám Gyári szám Rubin Kerámia Kerámia PTFE PTFE + Grafit 17

18 Pneumados Pneumatikus működtetésű membrán adagoló szivattyú Szabvány megoldás az egyszerű adagolási feladatokhoz ott, ahol nem áll rendelkezésre elektromos áram. 0,76 16,7 l/h, 16 2 bar Fokozat nélküli lökethossz-beállítás PTFE és nemesacél kivitel Löketfrekvencia 180 löket/min-ig Jellemző alkalmazások Autómosó berendezések Takarmánykezelés Üvegfertőtlenítés Feltöltő készülékek 176,3 82,5 61,7 109,3 Szállítási teljesítmény maximális ellennyomás esetén Löketszám Szívómagasság Csatlakozó mérete Szivattyútípus bar l/h ml/löket löket/min mws a Ø x i Ø mm PNDb ,76 0, ,0 6 x 4 PNDb ,00 0, ,0 6 x 4 PNDb ,70 0, ,0 6 x 4 PNDb ,80 0, ,0 8 x 5 1) PNDb ,30 0, ,0 8 x 5 PNDb ,50 0, ,0 8 x 5 PNDb ,70 1, ,0 12 x 9 1) nemesfém kivitelnél 6 x 4 mm Közeggel érintkező anyagok Kivitel Adagolófej Szívó-nyomó csatlakozó Tömítések Szelepgolyó PVT PVDF PVDF PTFE Kerámia SST Gyári szám: Gyári szám: PTFE Kerámia 18

19 DULCO flex Perisztaltikus szivattyúk A legjobb megoldások a legegyszerűbbek. Az optimális szivattyúsorozat uszodák, vízsugaras masszázs és wellness részlegekben történő alkalmazásra. DF2a a privát uszodákba DF3a szaunák illatanyagaihoz DF4a privát és nyilvános uszodák számára, illetve általános vegyszeradagoláshoz. DULCO flex DF4a 165 0,4 12 l/h, 4 1,5 bar Közel zaj nélküli üzem Egyszerű és biztonságos kezelés Hatékony üzemeltetés takarékos" üzemmódban Ügyfél-barát tervezés Rugós görgők a kiegyenlített nyomás és a tömlő hosszabb életkora érdekében ,4 Szállítóteljesítmény Fordulatszám Szívómagasság Nyomómagasság Csatlakozó mérete Szivattyútípus bar l/h rpm mws mws a Ø x i Ø mm DULCO flex DF2a ,5 0, x 4/10 x ,5 0, x 4/10 x ,5 1, x 4/10 x ,5 2, x 4 DULCO flex DF3a ,5 0, x ,5 0, x ,5 1, x ,5 2, x 4 DULCO flex DF4a ,0 0, x 4/10 x ,0 1, x 4/10 x ,5 6, x 4/10 x ,0 12, x 4/10 x 4 19

20 Kapcsolat világszerte Experts in Chem-Feed and Water Treatment A ProMinent vállalatcsoport már több mint 100 országban van jelen. A világon mindenhova szállítjuk termékeinket, rendszereinket és szolgáltatásainkat ugyanazon elv alapján: Minőség és megbízhatóság. A vízkezelésben és az adagolás-technológiában szerezett összes tapasztalatunkkal és tudásunkkal állunk rendelkezésére - bárhol és bármikor. ProMinent Magyarország Kft. H-9027 Győr Íves u. 2. Magyarország Telefon: Telefax: prominent@prominent.hu PT_PM_028_09/14_HU. A műszaki változtatások jogát fenntartjuk. Nyomtatták Németországban.
