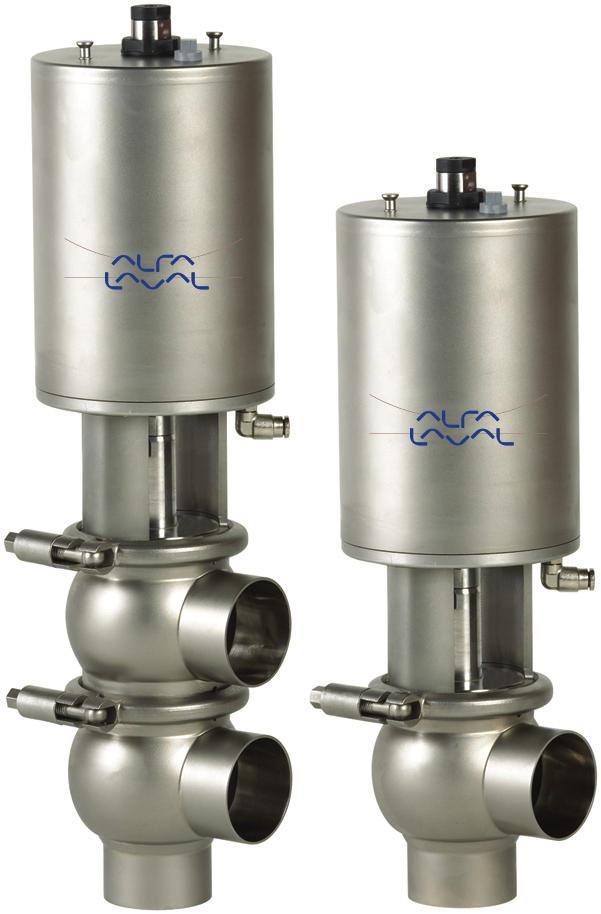

1 OC TOB R 2008 kysimply Unique együlékes szelep lfa Laval Unique együlékes szelep, alapkivitel Koncepció Unique együlékes szelep megfelel a termelési folyamatok által támasztott legszigorúbb higiéniai és biztonsági követelményeknek szelep már több mint egymillió beépített szelep működési tapasztalatain alapul Működési elv Unique pneumatikus meghajtású együlékes szelepek higiénikus és moduláris kivitelben széleskörben használhatók pl két (2) vagy három (3) csonkos elzárószelepként, vagy három-öt (3 5) csonkos átváltószelepként szelep működtetése sűrített levegő segítségével, távirányítással történik Kevés és egyszerű mozgó alkatrészt tartalmaz, ami nagyon megbízhatóvá Normál kialakítás Unique alapkivitelű együlékes szelepek egyrészes vagy kétrészes szelepházzal rendelhetők nagyfokú rugalmasság biztosítása érdekében az útváltó változatban két test közötti szelepfészek nem rögzített szelep tömítései meghatározott összei kialakítás miatt optimalizált élettartammal rendelkeznek pneumatikus meghajtó összefogató bilinccsel csatlakozik a szeleptesthez, és minden részegység szorítóbilinccsel van összeszerelve MŰSZKI DTOK Hőmérséklet Hőmérsékletitartomány 10 C-+140 C(DM)között Nyomás Maxüzemi 1000ka(10bar) Minüzemi Teljesvákuum Levegő ka(5-7bar) Szeleptest-kombinációk FIZIKI DT nyagok Termékkel érintkező acélalkatrészek: 14404(316L) gyébacél-alkatrészek 14301(304) Külső felületkezelés Közepesenfényes(fújt) Belső felületkezelés Fényes(polírozott),Ra=0,8µm Termékkel érintkező tömítések DM gyébtömítések NBR Meghajtó funkciója - neumatikus mozgás lefelé, rugóval visszatérítés - neumatikus mozgás felfelé, rugóval visszatérítés - neumatikus mozgás felfelé és lefelé (/)

2 Opciók Menetes vég vagy clamp csatlakozás az igényelt szabvány szerint B Vezérlés és kijelzés: IndiTop, ThinkTop vagy ThinkTop Basic C Termékkel érintkező tömítések HNBR vagy FM anyagból D szeleptányér tömítések HNBR, FM anyagból, vagy TR2 szeleptányér esetében (úszó TF kivitel) Fényes külső felületminőség Fontos! További részletek az S00202 sz utasításban Más szelepek ugyanebben az alapkivitelben Unique SSV termékcsalád számos különböző célra megfelelő szelepet Méretek (mm) tartalmaz z alábbiakban felsorolunk néhány beszerezhető szeleptípust, de kérjük, hogy az összes típus és opció teljes eléréséhez vegye igénybe az lfa Laval számítógéppel támogatott kiválasztási eszközét (nytime konfigurátor) - Fordított működésű szelep - Hosszú löketű szelep - Kézzel működtetett szelep - Tartályleeresztő szelep - Kétfokozatú szelep - Tangenciális szelep pneumatikus meghajtóra 5 éves jótállás vonatkozik Névleges méret Hüvelyk méretsorú csövek DINcsövek DN Nagy Nagy Nagy Nagy C OD ID t F F 1 Nagy F F 2 Nagy H H Nagy M/ISO clamp M/DIN clamp M/DIN menetes vég M/SMS menetes vég Súly (kg) lzárószelep: Váltószelep lzárószelep: Magas Váltószelep: Nagy nagyú szelepműködtető pontos méreteit ( és F) tekintse meg az nytime konfigurátorban 2 1 F1 H TD Fontos! nyitási/zárási időt a következők befolyásolják: - levegőellátás (lég) - légvezetékek hossza és méretei - Ugyanahhoz a légvezetékhez csatlakoztatott szelepek száma - gy mágnesszelep használata sorosan csatlakoztatott szelepmeghajtóhoz - Termék Csatlakozások sűrített levegőhöz: R 1/8" (BS), belső menet 3 F2 H TD C t ID OD M t ID OD M TF dugós tömítés (TR2) TD lzáró szelep Váltószelep Cserélhető elasztomer szeleptányér tömítés

3 Levegőfogyasztás (liter szabad levegő) egy lökethez Méret DN mm DN mm DN mm NOésNC 02 x [bar] 05 x [bar] 13 x [bar] / 05 x [bar] 11 x [bar] 27 x [bar] Nyomásesés/kapacitás görbék TD TD TD TD TD TD Megjegyzés! diagramokra a következő érvényes: Közeg: Víz (20 C) Mérés: VDI2173-nak megfelelően esés az nytime konfigurátorban is kiszámítható esés a következő képlettel is kiszámítható: Q=Kvx p hol Q = áramlási sebesség m 3 /h-ban Kv = m 3 /h, 1 bar esés mellett (lásd a fenti táblázatot) p = szelep fölötti esés barban esés kiszámítása ISO 25elzárószelep esetén, ha az áramlási sebesség 40m 3 /h 25" elzárószelep, ahol Kv = 111 (lásd a fenti táblázatot) Q=Kvx p 40 = 111 x p bar (z kb megegyezik a fenti, y-tengelyen leolvasott eséssel)

4 Nyomásadatok Unique együlékes szelephez o o o o = Levegő /o = Üzemi Táblázat 1 - lzárószelepek és váltószelepek Maximális szivárgás nélkül a szelepüléknél 25 mm 38 mm 51 mm 635 mm 761 mm 1016 mm 1 NO NO NC NC / / Táblázat 2 - lzárószelepek és váltószelepek Maximális, amelyen a szelep nyitni tud 25 mm 38 mm 51 mm 635 mm 761 mm 1016 mm 7 NO NO NC NC Táblázat 3 - lzáró- és váltószelep nagyú meghajtó opcióval Maximális szivárgás nélkül a szelepüléknél 25 mm 38 mm 51 mm 635 mm 761 mm 1 NO NO NC NC mm

5 S00172HU 1507 Bár a jelen dokumentumban szereplő információk helytállóak a kiadás időpontjában, fenntartjuk a jogot az előzetes értesítés nélküli megváltoztatására z LF LVL az lfa Laval Corporate B által bejegyzett és tulajdonában lévő védjegy lfa Laval z lfa Laval elérhetősége z elérhetőségi adatokat minden ország esetében folyamatosan frissítjük a weboldalunkon Kérjük, látogasson el a wwwalfalavalcom címre, ha közvetlenül szeretne hozzájutni a tájékoztatáshoz
