1 XL Fali és álló elosztószekrények SZERELÉSI SEGÉDLET

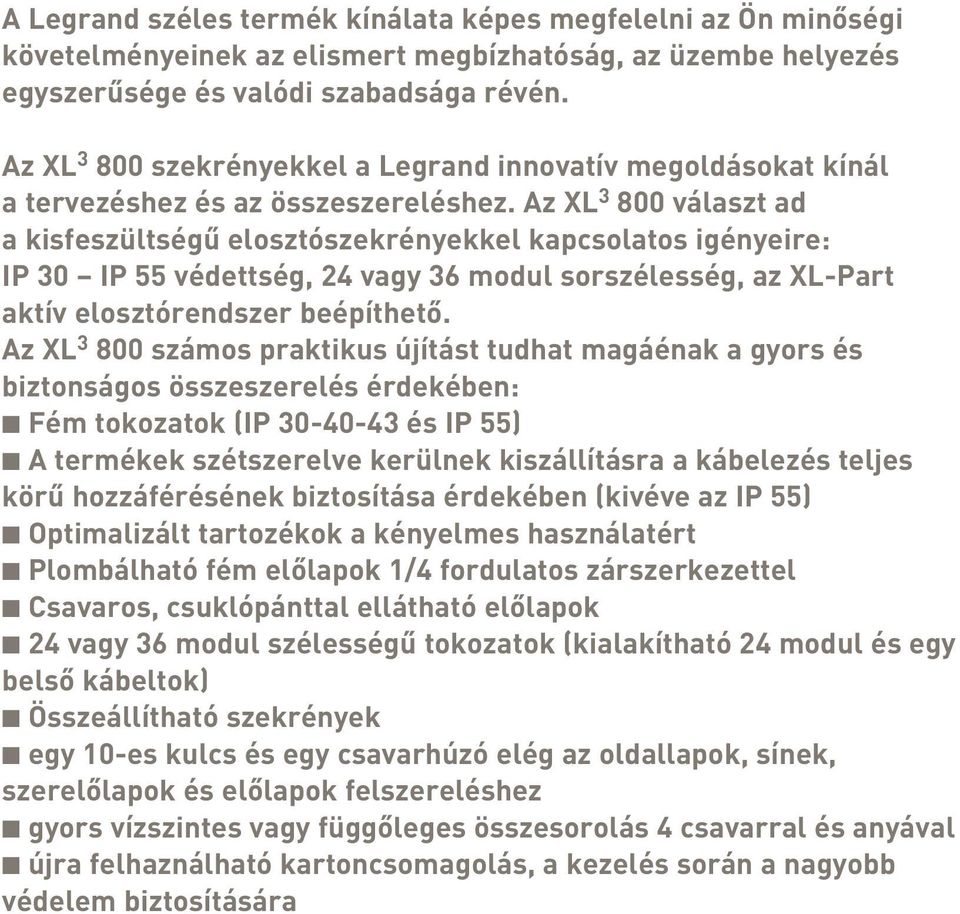

2 A Legrand széles termék kínálata képes megfelelni az Ön minôségi követelményeinek az elismert megbízhatóság, az üzembe helyezés egyszerûsége és valódi szabadsága révén. Az XL szekrényekkel a Legrand innovatív megoldásokat kínál a tervezéshez és az összeszereléshez. Az XL választ ad a kisfeszültségû elosztószekrényekkel kapcsolatos igényeire: IP 30 IP 55 védettség, 24 vagy 36 modul sorszélesség, az XL-Part aktív elosztórendszer beépíthetô. Az XL számos praktikus újítást tudhat magáénak a gyors és biztonságos összeszerelés érdekében: Fém tokozatok (IP és IP 55) A termékek szétszerelve kerülnek kiszállításra a kábelezés teljes körû hozzáférésének biztosítása érdekében (kivéve az IP 55) Optimalizált tartozékok a kényelmes használatért Plombálható fém elôlapok 1/4 fordulatos zárszerkezettel Csavaros, csuklópánttal ellátható elôlapok 24 vagy 36 modul szélességû tokozatok (kialakítható 24 modul és egy belsô kábeltok) Összeállítható szekrények egy 10-es kulcs és egy csavarhúzó elég az oldallapok, sínek, szerelôlapok és elôlapok felszereléshez gyors vízszintes vagy függôleges összesorolás 4 csavarral és anyával újra felhaználható kartoncsomagolás, a kezelés során a nagyobb védelem biztosítására

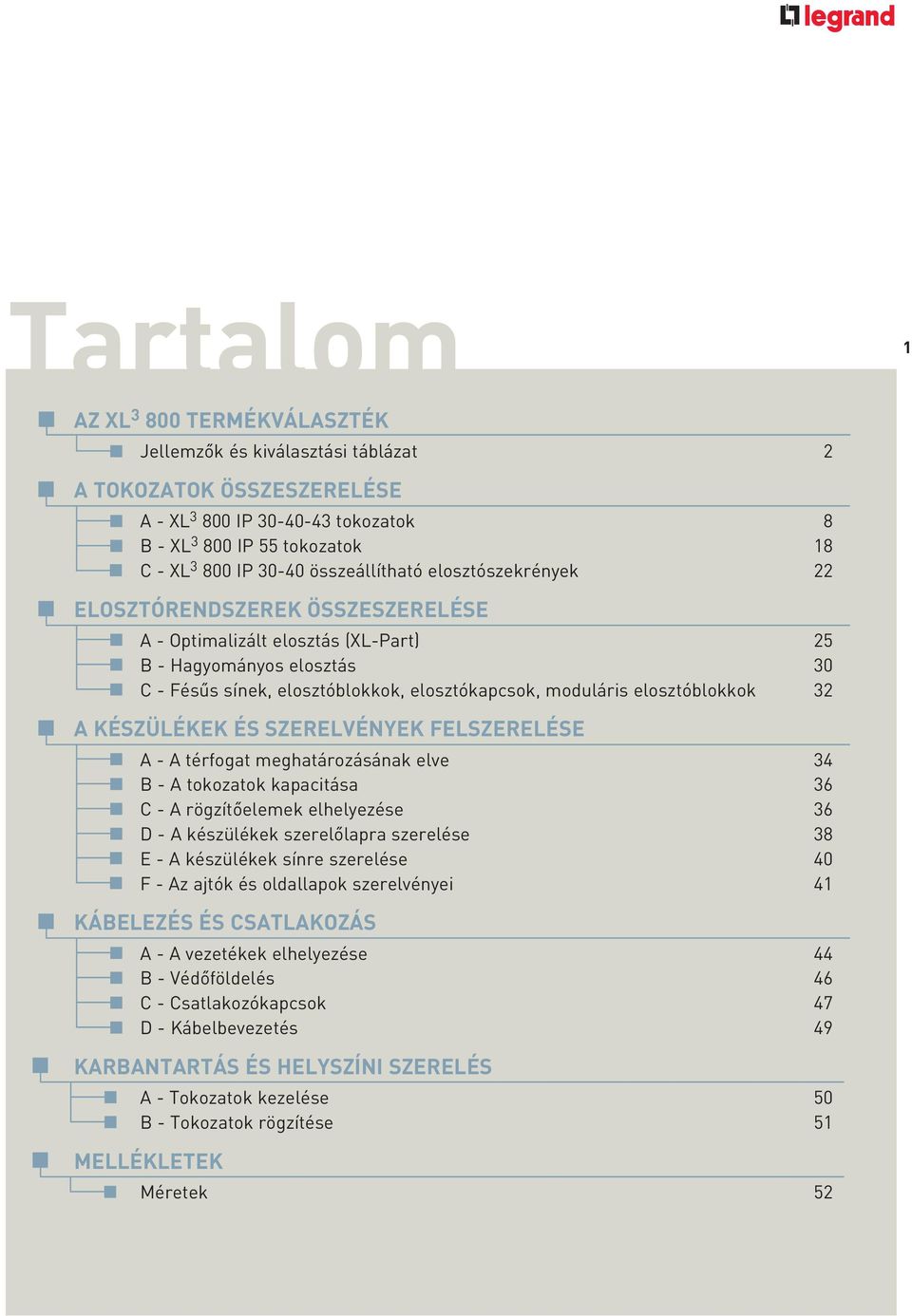

3 Tartalom 1 AZ XL TERMÉKVÁLASZTÉK Jellemzôk és kiválasztási táblázat 2 A TOKOZATOK ÖSSZESZERELÉSE A - XL IP tokozatok 8 B - XL IP 55 tokozatok 18 C - XL IP összeállítható elosztószekrények 22 ELOSZTÓRENDSZEREK ÖSSZESZERELÉSE A - Optimalizált elosztás (XL-Part) 25 B - Hagyományos elosztás 30 C - Fésûs sínek, elosztóblokkok, elosztókapcsok, moduláris elosztóblokkok 32 A KÉSZÜLÉKEK ÉS SZERELVÉNYEK FELSZERELÉSE A - A térfogat meghatározásának elve 34 B - A tokozatok kapacitása 36 C - A rögzítôelemek elhelyezése 36 D - A készülékek szerelôlapra szerelése 38 E - A készülékek sínre szerelése 40 F - Az ajtók és oldallapok szerelvényei 41 KÁBELEZÉS ÉS CSATLAKOZÁS A - A vezetékek elhelyezése 44 B - Védôföldelés 46 C - Csatlakozókapcsok 47 D - Kábelbevezetés 49 KARBANTARTÁS ÉS HELYSZÍNI SZERELÉS A - Tokozatok kezelése 50 B - Tokozatok rögzítése 51 MELLÉKLETEK Méretek 52

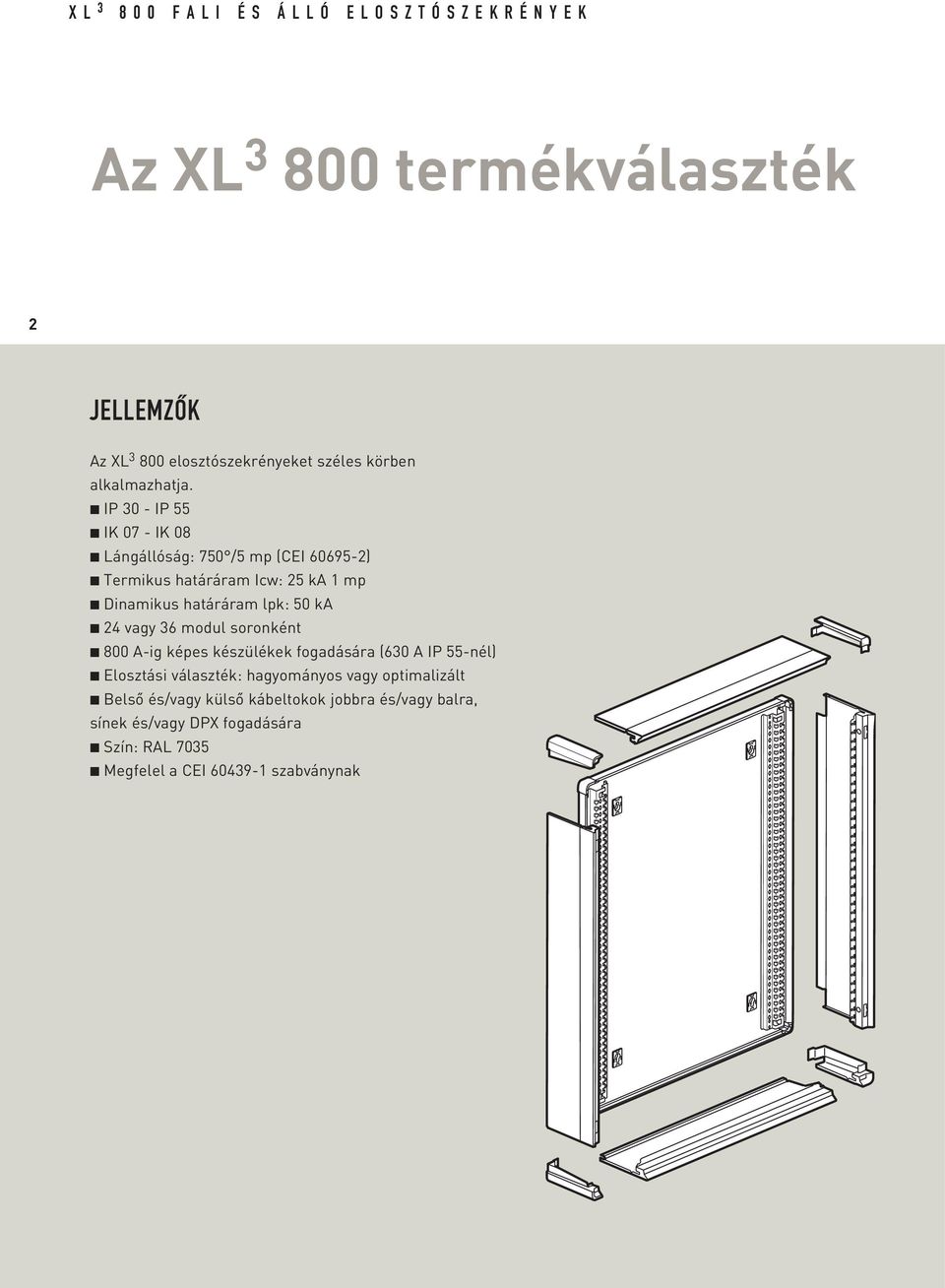

4 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Az XL termékválaszték 2 JELLEMZÔK Az XL elosztószekrényeket széles körben alkalmazhatja. IP 30 - IP 55 IK 07 - IK 08 Lángállóság: 750 /5 mp (CEI ) Termikus határáram Icw: 25 ka 1 mp Dinamikus határáram lpk: 50 ka 24 vagy 36 modul soronként 800 A-ig képes készülékek fogadására (630 A IP 55-nél) Elosztási választék: hagyományos vagy optimalizált Belsô és/vagy külsô kábeltokok jobbra és/vagy balra, sínek és/vagy DPX fogadására Szín: RAL 7035 Megfelel a CEI szabványnak

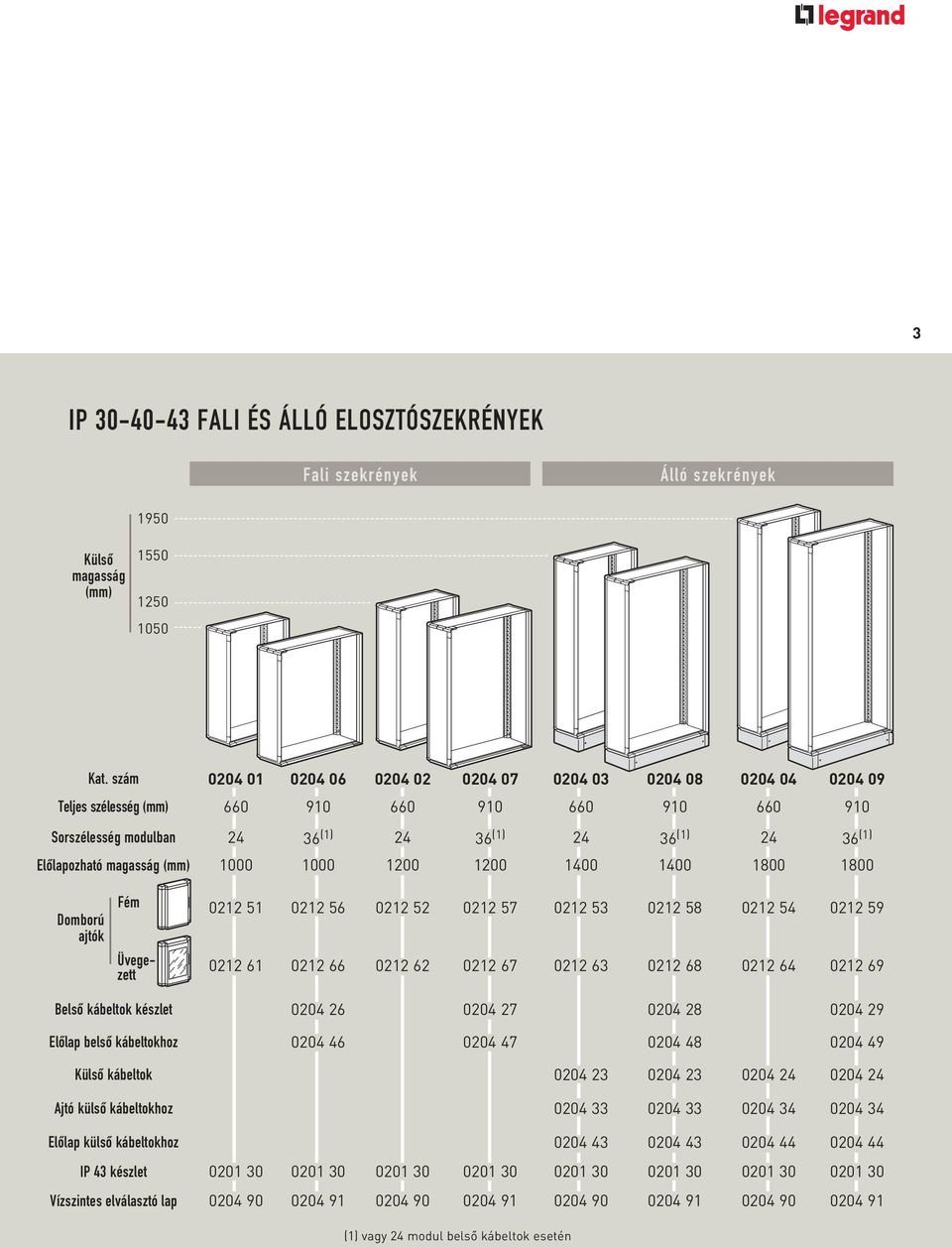

5 3 IP FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Fali szekrények Álló szekrények 1950 Külsô magasság (mm) Kat. szám Teljes szélesség (mm) Sorszélesség modulban (1) (1) (1) (1) Elôlapozható magasság (mm) Domború ajtók Fém Üvegezett Belsô kábeltok készlet Elôlap belsô kábeltokhoz Külsô kábeltok Ajtó külsô kábeltokhoz Elôlap külsô kábeltokhoz IP 43 készlet Vízszintes elválasztó lap (1) vagy 24 modul belsô kábeltok esetén

6 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Az XL termékválaszték (folytatás) 4 IP 55 FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Fali elosztószekrények Álló elosztószekrények 1995 Külsô magasság (mm) Kat. szám Teljes szélesség (mm) Sorszélesség modulban (1) (1) 24 (1) 36 (1) (1) Elôlapozható magasság (mm) Fém Lapos ajtók Üvegezett Belsô kábeltok készlet Elôlap belsô kábeltokhoz Külsô kábeltok Ajtó külsô kábeltokhoz Elôlap külsô kábeltokhoz Vízszintes elválasztó lap Oldallapok (1) vagy 24 modul belsô kábeltok esetén

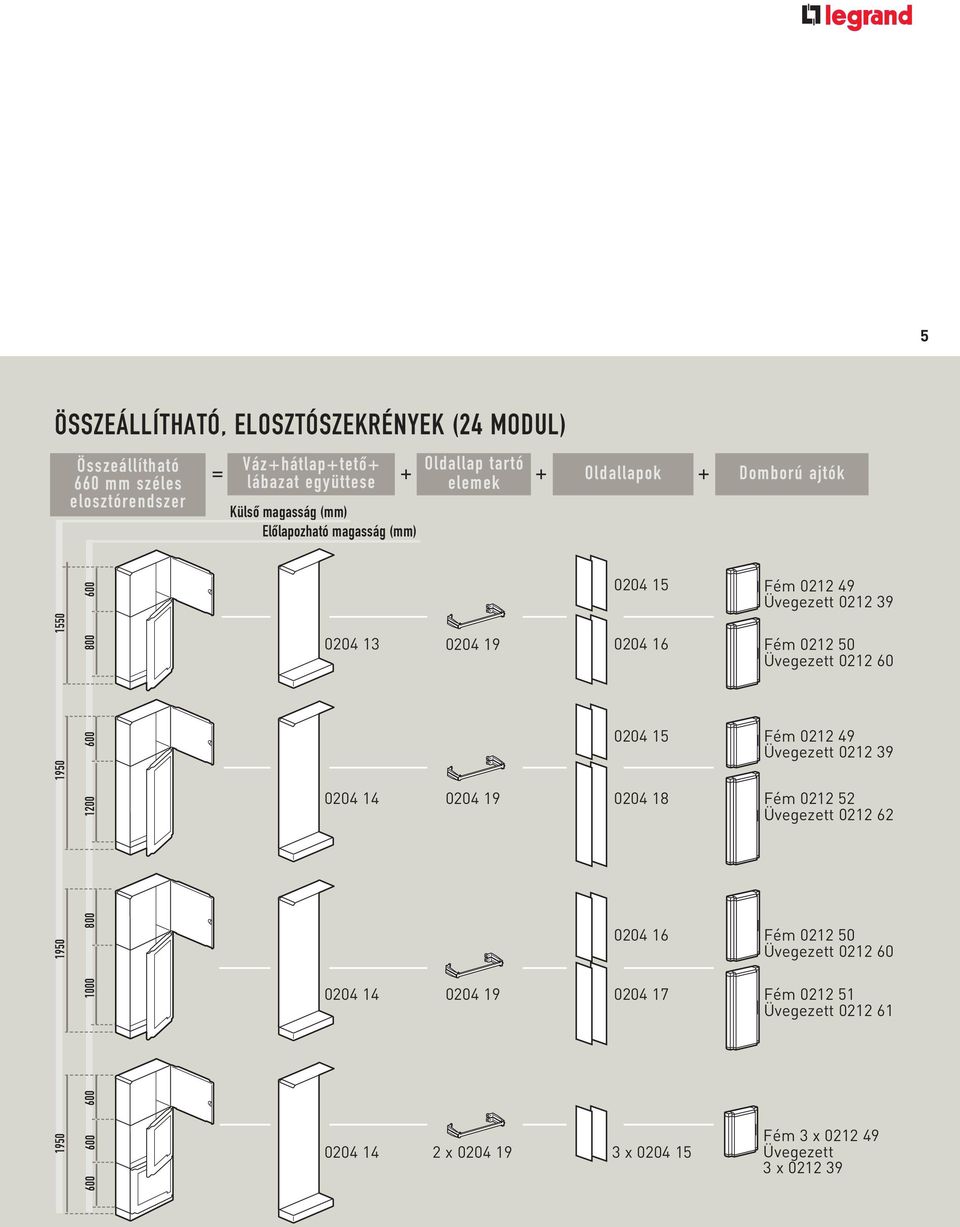

7 5 ÖSSZEÁLLÍTHATÓ, ELOSZTÓSZEKRÉNYEK (24 MODUL) Összeállítható 660 mm széles elosztórendszer = Váz+hátlap+tetô+ Oldallap tartó lábazat együttese + + elemek Oldallapok + Külsô magasság (mm) Elôlapozható magasság (mm) Domború ajtók Fém Üvegezett Fém Üvegezett Fém Üvegezett Fém Üvegezett Fém Üvegezett Fém Üvegezett x x Fém 3 x Üvegezett 3 x

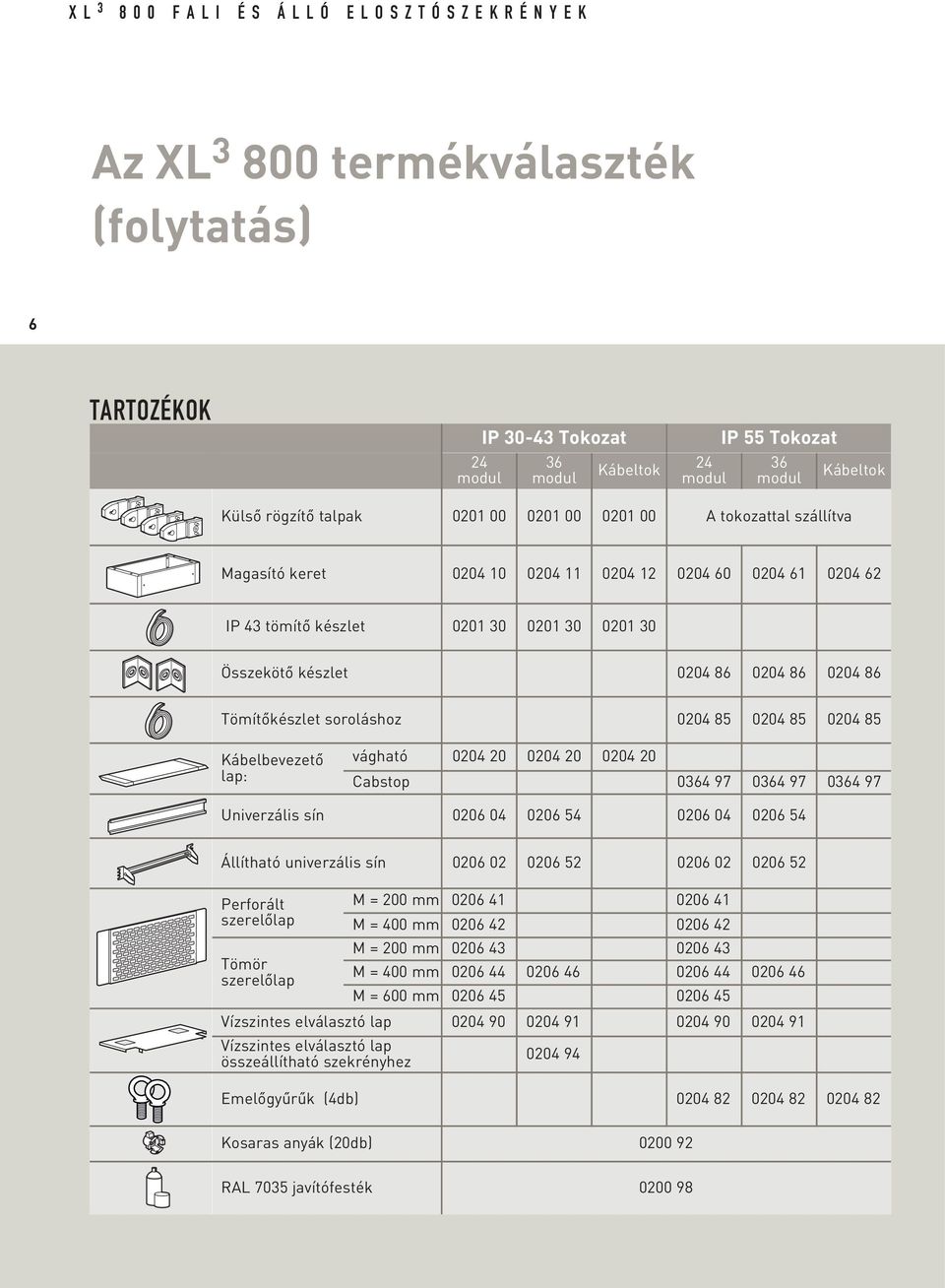

8 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Az XL termékválaszték (folytatás) 6 TARTOZÉKOK 24 modul IP Tokozat 36 modul Kábeltok 24 modul IP 55 Tokozat 36 modul Kábeltok Külsô rögzítô talpak A tokozattal szállítva Magasító keret IP 43 tömítô készlet Összekötô készlet Tömítôkészlet soroláshoz Kábelbevezetô lap: vágható Cabstop Univerzális sín Állítható univerzális sín Perforált szerelôlap Tömör szerelôlap M = 200 mm M = 400 mm M = 200 mm M = 400 mm M = 600 mm Vízszintes elválasztó lap Vízszintes elválasztó lap összeállítható szekrényhez Emelôgyûrûk (4db) Kosaras anyák (20db) RAL 7035 javítófesték

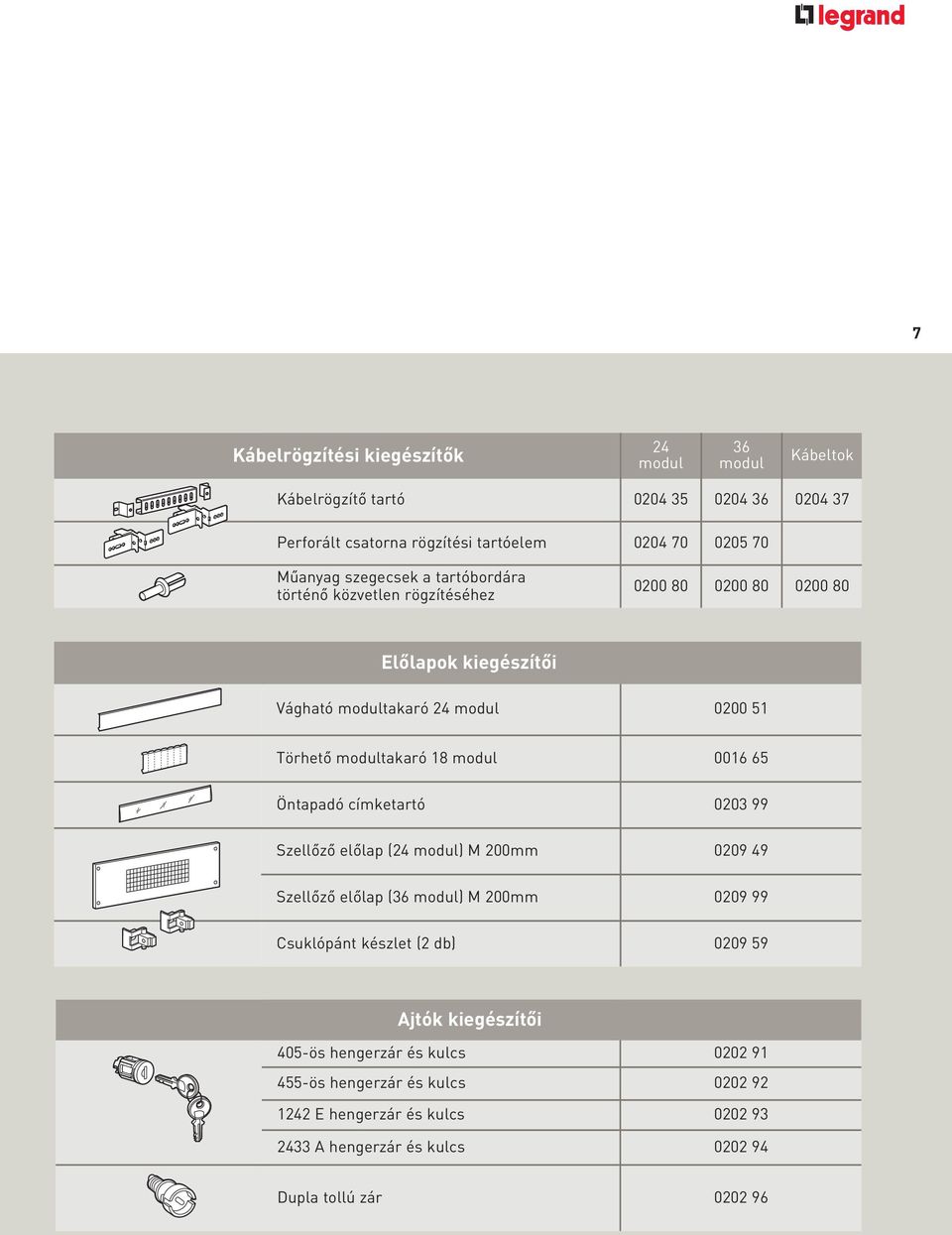

9 7 Kábelrögzítési kiegészítôk 24 modul 36 modul Kábeltok Kábelrögzítô tartó Perforált csatorna rögzítési tartóelem Mûanyag szegecsek a tartóbordára történô közvetlen rögzítéséhez Elôlapok kiegészítôi Vágható modultakaró 24 modul Törhetô modultakaró 18 modul Öntapadó címketartó Szellôzô elôlap (24 modul) M 200mm Szellôzô elôlap (36 modul) M 200mm Csuklópánt készlet (2 db) Ajtók kiegészítôi 405-ös hengerzár és kulcs ös hengerzár és kulcs E hengerzár és kulcs A hengerzár és kulcs Dupla tollú zár

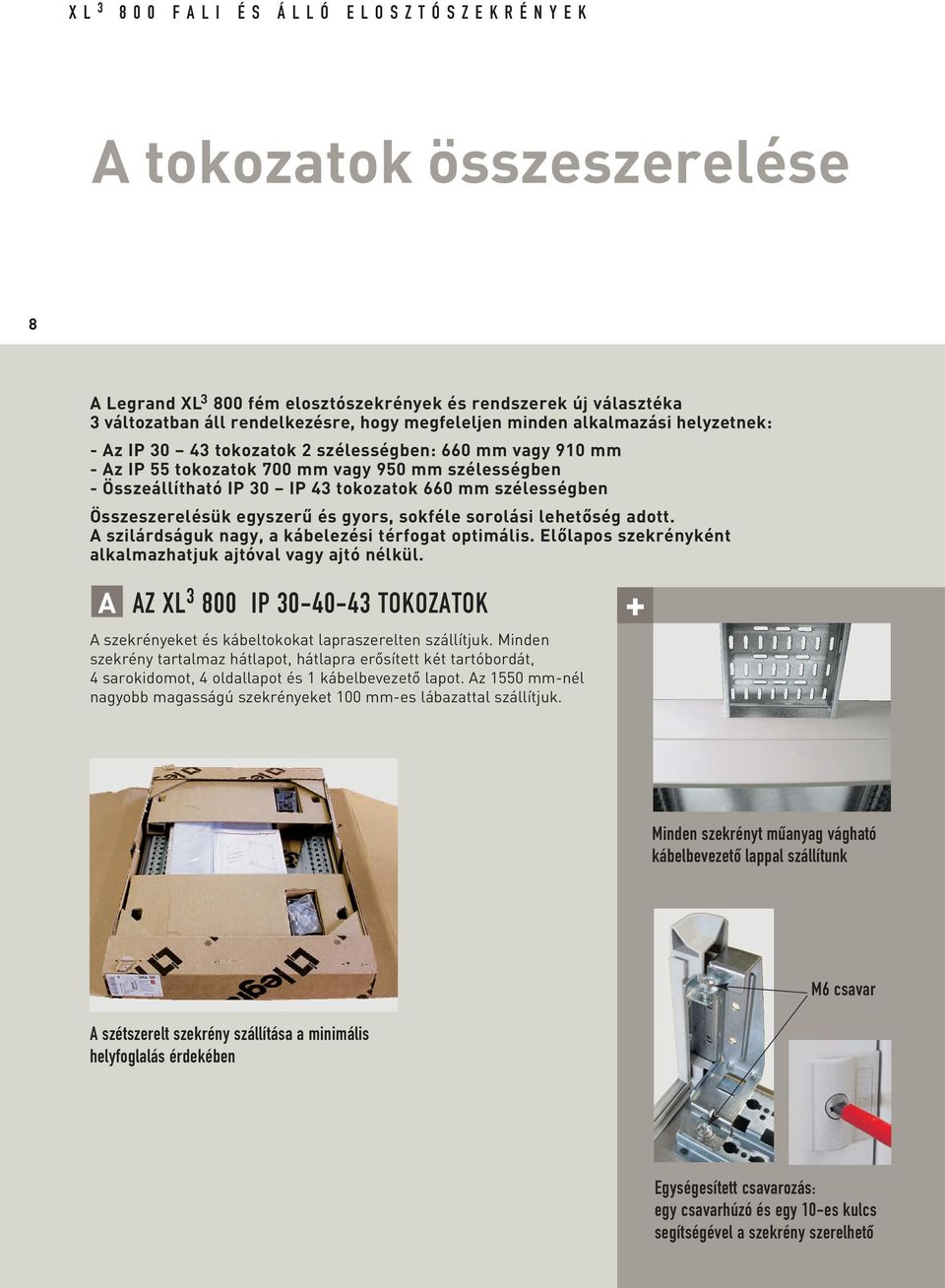

10 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése 8 A Legrand XL fém elosztószekrények és rendszerek új választéka 3 változatban áll rendelkezésre, hogy megfeleljen minden alkalmazási helyzetnek: - Az IP tokozatok 2 szélességben: 660 mm vagy 910 mm - Az IP 55 tokozatok 700 mm vagy 950 mm szélességben - Összeállítható IP 30 IP 43 tokozatok 660 mm szélességben Összeszerelésük egyszerû és gyors, sokféle sorolási lehetôség adott. A szilárdságuk nagy, a kábelezési térfogat optimális. Elôlapos szekrényként alkalmazhatjuk ajtóval vagy ajtó nélkül. A AZ XL IP TOKOZATOK A szekrényeket és kábeltokokat lapraszerelten szállítjuk. Minden szekrény tartalmaz hátlapot, hátlapra erôsített két tartóbordát, 4 sarokidomot, 4 oldallapot és 1 kábelbevezetô lapot. Az 1550 mm-nél nagyobb magasságú szekrényeket 100 mm-es lábazattal szállítjuk. + Minden szekrényt mûanyag vágható kábelbevezetô lappal szállítunk A szétszerelt szekrény szállítása a minimális helyfoglalás érdekében M6 csavar Egységesített csavarozás: egy csavarhúzó és egy 10-es kulcs segítségével a szekrény szerelhetô

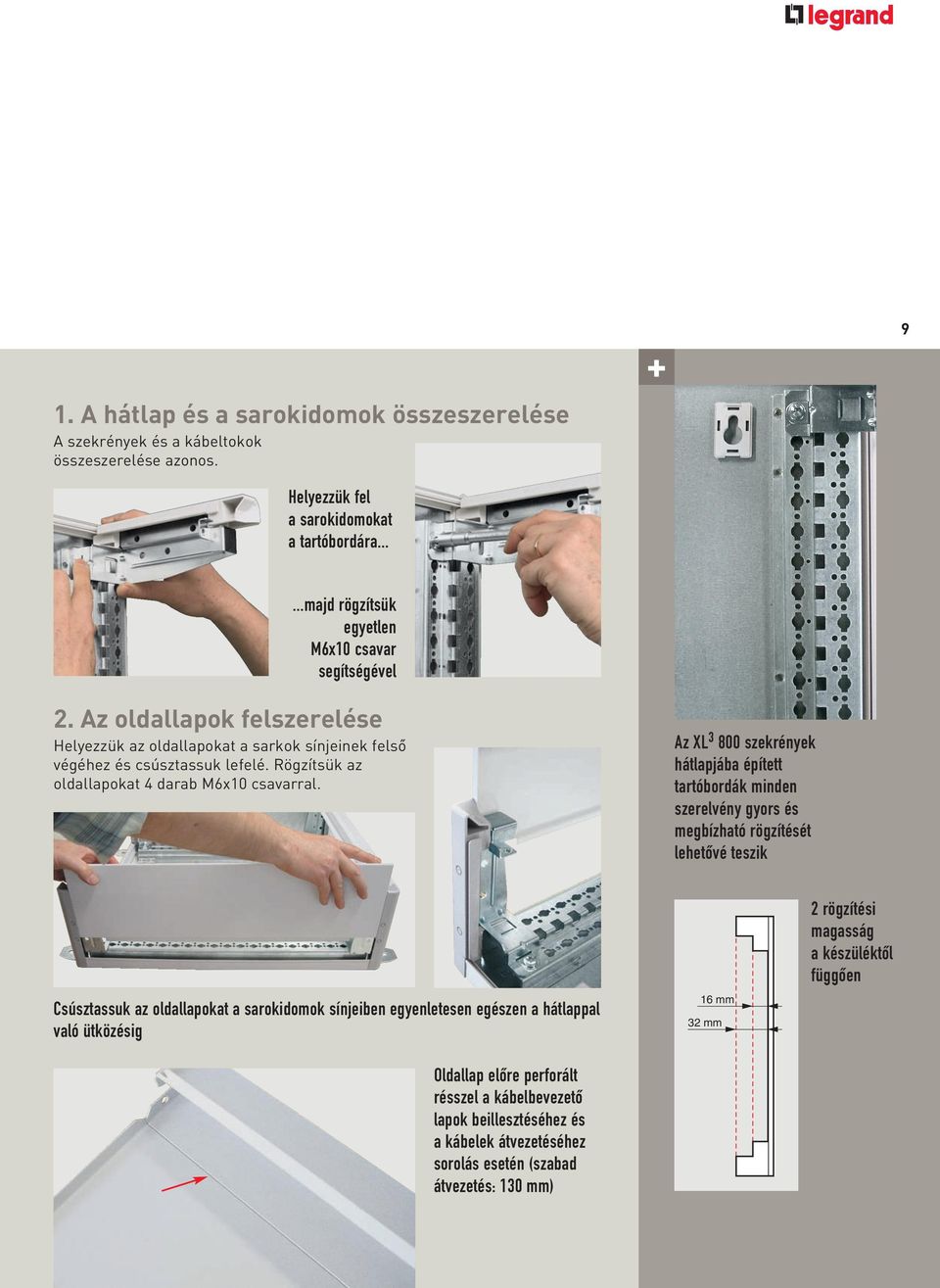

11 1. A hátlap és a sarokidomok összeszerelése A szekrények és a kábeltokok összeszerelése azonos. Helyezzük fel a sarokidomokat a tartóbordára majd rögzítsük egyetlen M6x10 csavar segítségével 2. Az oldallapok felszerelése Helyezzük az oldallapokat a sarkok sínjeinek felsô végéhez és csúsztassuk lefelé. Rögzítsük az oldallapokat 4 darab M6x10 csavarral. Az XL szekrények hátlapjába épített tartóbordák minden szerelvény gyors és megbízható rögzítését lehetôvé teszik Csúsztassuk az oldallapokat a sarokidomok sínjeiben egyenletesen egészen a hátlappal való ütközésig Oldallap elôre perforált résszel a kábelbevezetô lapok beillesztéséhez és a kábelek átvezetéséhez sorolás esetén (szabad átvezetés: 130 mm) 16 mm 32 mm 2 rögzítési magasság a készüléktôl függôen

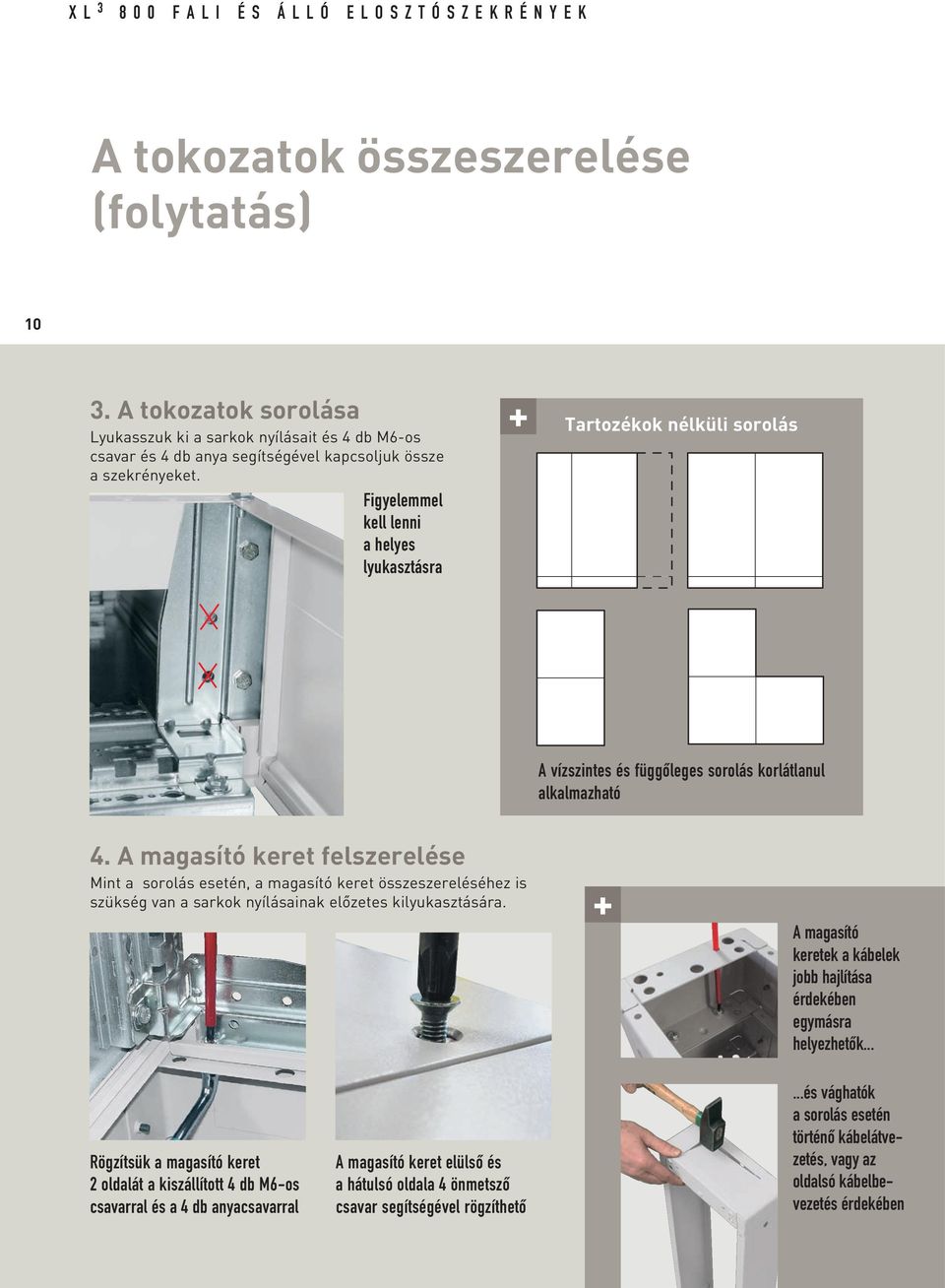

12 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése (folytatás) A tokozatok sorolása Lyukasszuk ki a sarkok nyílásait és 4 db M6-os csavar és 4 db anya segítségével kapcsoljuk össze a szekrényeket. Figyelemmel kell lenni a helyes lyukasztásra + Tartozékok nélküli sorolás A vízszintes és függôleges sorolás korlátlanul alkalmazható 4. A magasító keret felszerelése Mint a sorolás esetén, a magasító keret összeszereléséhez is szükség van a sarkok nyílásainak elôzetes kilyukasztására. + A magasító keretek a kábelek jobb hajlítása érdekében egymásra helyezhetôk... Rögzítsük a magasító keret 2 oldalát a kiszállított 4 db M6-os csavarral és a 4 db anyacsavarral A magasító keret elülsô és a hátulsó oldala 4 önmetszô csavar segítségével rögzíthetô...és vághatók a sorolás esetén történô kábelátvezetés, vagy az oldalsó kábelbevezetés érdekében

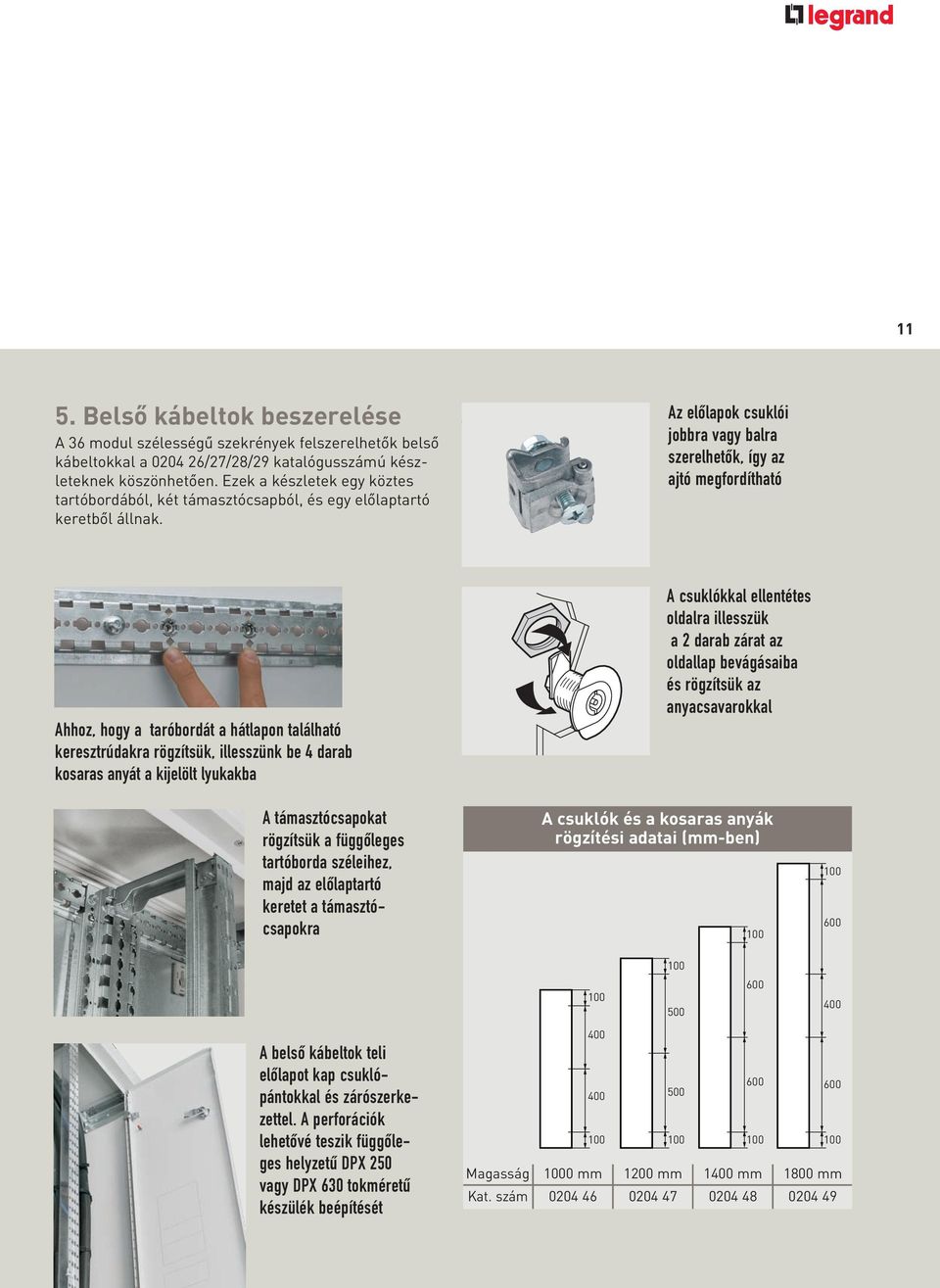

13 11 5. Belsô kábeltok beszerelése A 36 modul szélességû szekrények felszerelhetôk belsô kábeltokkal a /27/28/29 katalógusszámú készleteknek köszönhetôen. Ezek a készletek egy köztes tartóbordából, két támasztócsapból, és egy elôlaptartó keretbôl állnak. Az elôlapok csuklói jobbra vagy balra szerelhetôk, így az ajtó megfordítható Ahhoz, hogy a taróbordát a hátlapon található keresztrúdakra rögzítsük, illesszünk be 4 darab kosaras anyát a kijelölt lyukakba A támasztócsapokat rögzítsük a függôleges tartóborda széleihez, majd az elôlaptartó keretet a támasztócsapokra A csuklókkal ellentétes oldalra illesszük a 2 darab zárat az oldallap bevágásaiba és rögzítsük az anyacsavarokkal A csuklók és a kosaras anyák rögzítési adatai (mm-ben) A belsô kábeltok teli elôlapot kap csuklópántokkal és zárószerkezettel. A perforációk lehetôvé teszik függôleges helyzetû DPX 250 vagy DPX 630 tokméretû készülék beépítését Magasság 1000 mm 1200 mm 1400 mm 1800 mm Kat. szám

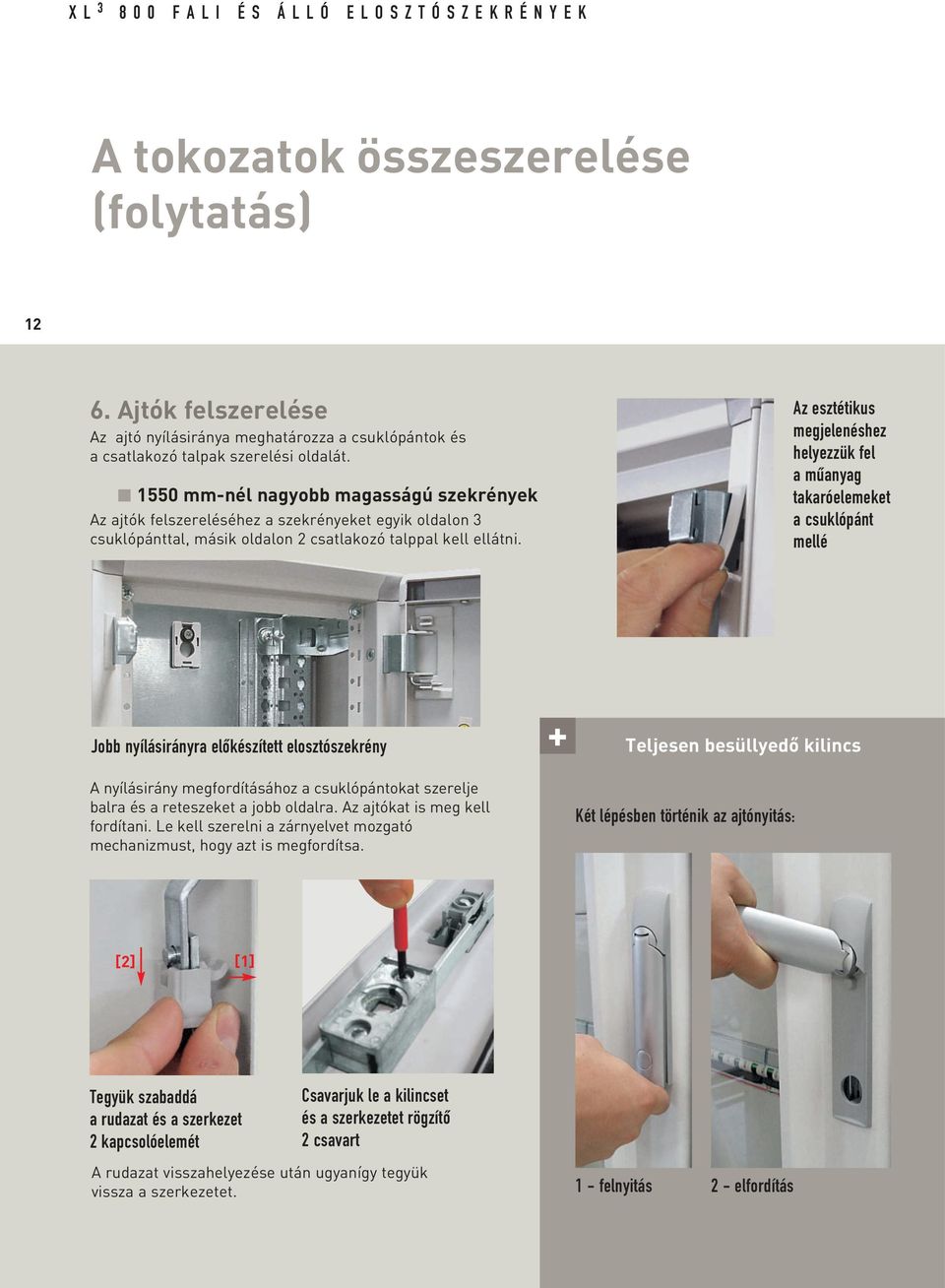

14 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése (folytatás) Ajtók felszerelése Az ajtó nyílásiránya meghatározza a csuklópántok és a csatlakozó talpak szerelési oldalát mm-nél nagyobb magasságú szekrények Az ajtók felszereléséhez a szekrényeket egyik oldalon 3 csuklópánttal, másik oldalon 2 csatlakozó talppal kell ellátni. Az esztétikus megjelenéshez helyezzük fel a mûanyag takaróelemeket a csuklópánt mellé Jobb nyílásirányra elôkészített elosztószekrény A nyílásirány megfordításához a csuklópántokat szerelje balra és a reteszeket a jobb oldalra. Az ajtókat is meg kell fordítani. Le kell szerelni a zárnyelvet mozgató mechanizmust, hogy azt is megfordítsa. + Teljesen besüllyedô kilincs Két lépésben történik az ajtónyitás: [2] [1] Tegyük szabaddá a rudazat és a szerkezet 2 kapcsolóelemét Csavarjuk le a kilincset és a szerkezetet rögzítô 2 csavart A rudazat visszahelyezése után ugyanígy tegyük vissza a szerkezetet. 1 - felnyitás 2 - elfordítás

15 mm-nél kisebb magasságú tokozatok Az ajtók felszereléséhez a tokozatokat egyik oldalon 2 csuklópánttal, másik oldalon 1 retesszel kell ellátni 7. Az ajtó egyenpotenciál kapcsolata 50V-nál nagyobb feszültségû vezérlô és jelzô egységek ajtóra szerelése esetén az ajtók a kat. számú földelô vezetékkel földelendôk. Biztosítson egy vájatot a mûanyag borításon a vezeték átvezetéséhez a csuklópánt mögött A kat. számú földelô vezeték közvetlenül az elôlapot tartó elemre kapcsolható a szekrény belsô oldalán A kilincs megfelelô zárásához feltétlenül szükséges a derékszögû fémlemezt felszerelni + A mûanyag takaróelem levétele esetén akár 4 db 1,5mm 2 -es vezetéket is bevezethetünk a szekrénybe A kat. számú tervtartó öntapadóval rögzíthetô az ajtó belsô oldalára

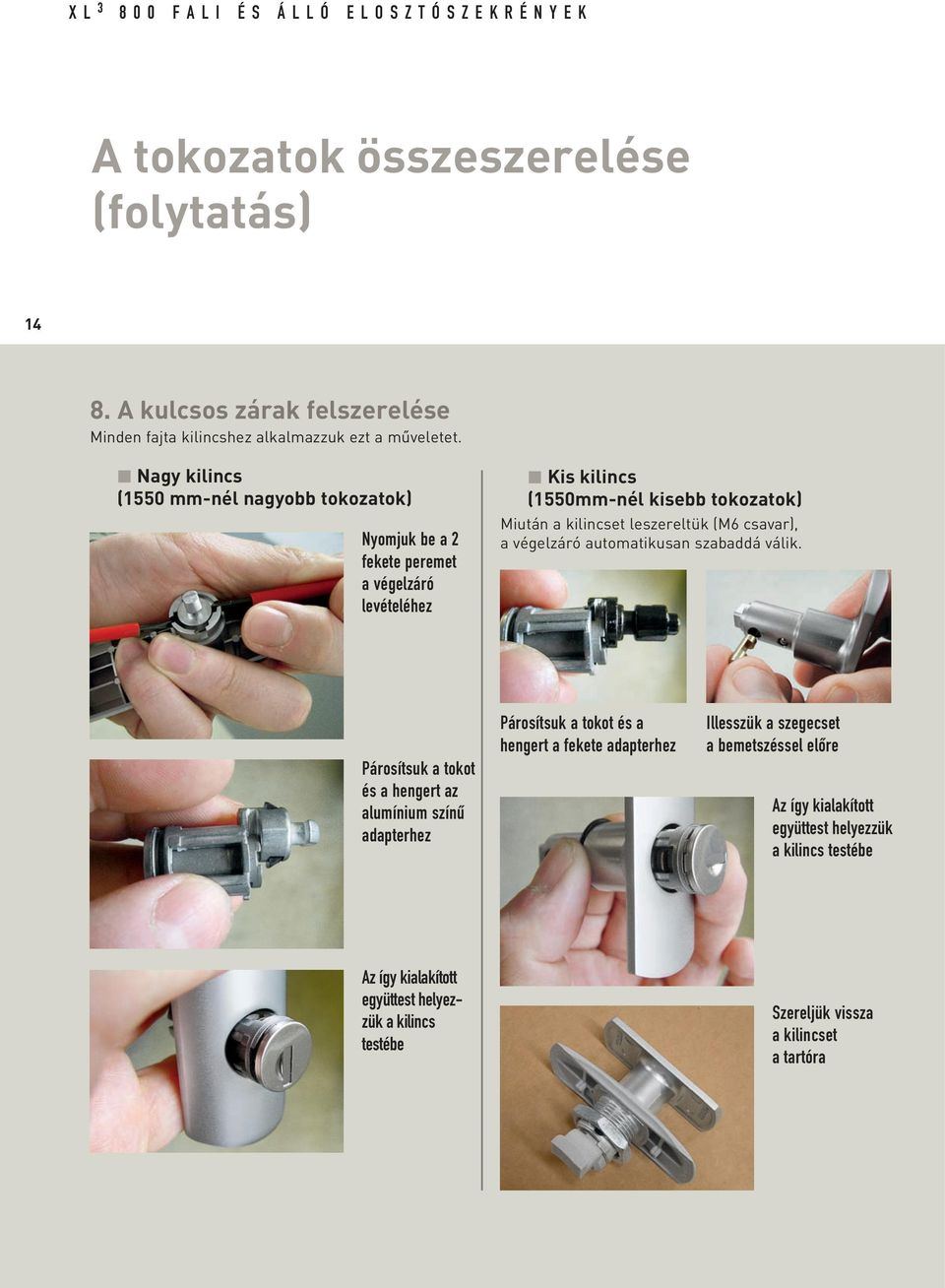

16 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése (folytatás) A kulcsos zárak felszerelése Minden fajta kilincshez alkalmazzuk ezt a mûveletet. Nagy kilincs (1550 mm-nél nagyobb tokozatok) Nyomjuk be a 2 fekete peremet a végelzáró levételéhez Kis kilincs (1550mm-nél kisebb tokozatok) Miután a kilincset leszereltük (M6 csavar), a végelzáró automatikusan szabaddá válik. Párosítsuk a tokot és a hengert az alumínium színû adapterhez Párosítsuk a tokot és a hengert a fekete adapterhez Illesszük a szegecset a bemetszéssel elôre Az így kialakított együttest helyezzük a kilincs testébe Az így kialakított együttest helyezzük a kilincs testébe Szereljük vissza a kilincset a tartóra

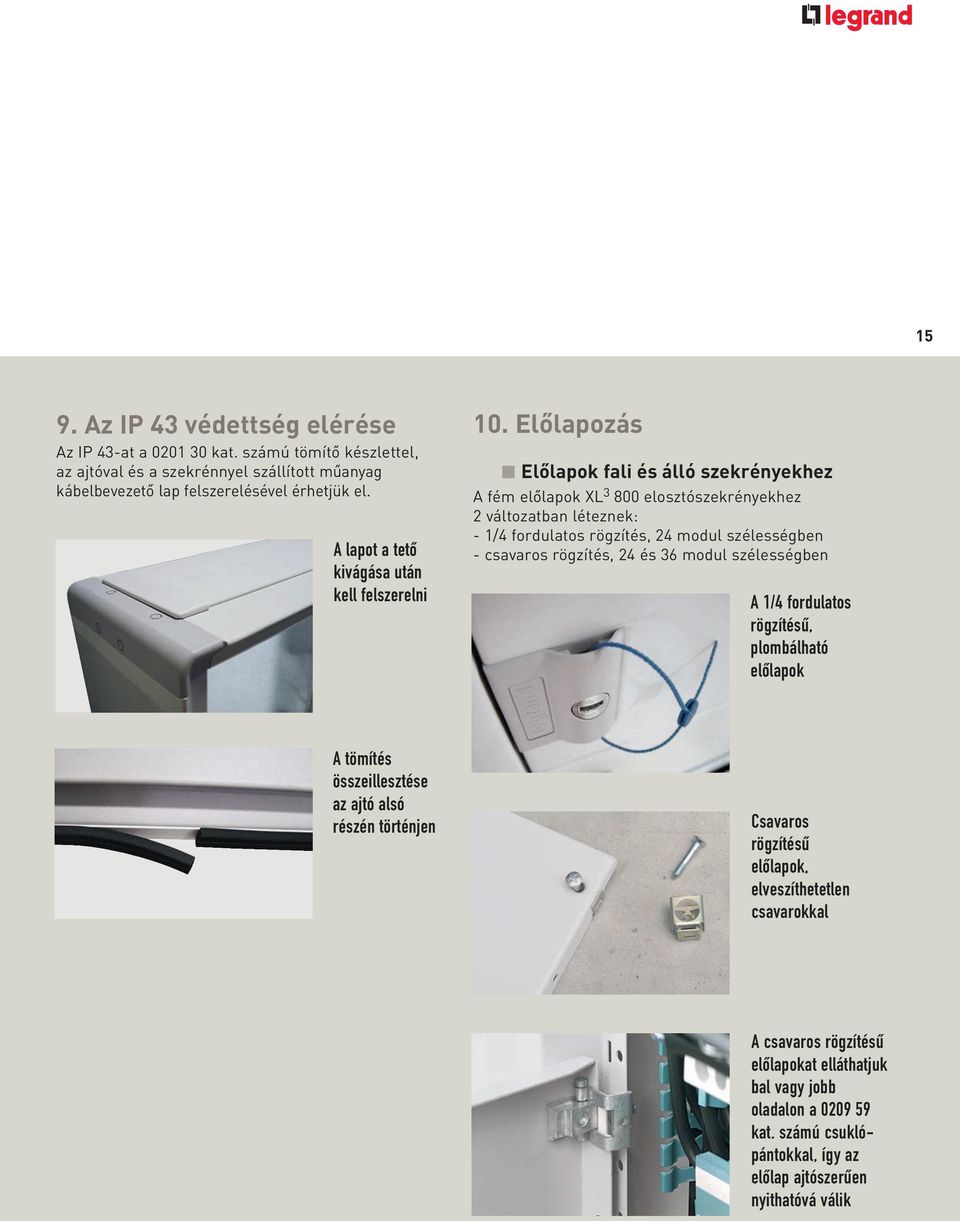

17 15 9. Az IP 43 védettség elérése Az IP 43-at a kat. számú tömítô készlettel, az ajtóval és a szekrénnyel szállított mûanyag kábelbevezetô lap felszerelésével érhetjük el. A lapot a tetô kivágása után kell felszerelni 10. Elôlapozás Elôlapok fali és álló szekrényekhez A fém elôlapok XL elosztószekrényekhez 2 változatban léteznek: - 1/4 fordulatos rögzítés, 24 modul szélességben - csavaros rögzítés, 24 és 36 modul szélességben A 1/4 fordulatos rögzítésû, plombálható elôlapok A tömítés összeillesztése az ajtó alsó részén történjen Csavaros rögzítésû elôlapok, elveszíthetetlen csavarokkal A csavaros rögzítésû elôlapokat elláthatjuk bal vagy jobb oladalon a kat. számú csuklópántokkal, így az elôlap ajtószerûen nyithatóvá válik

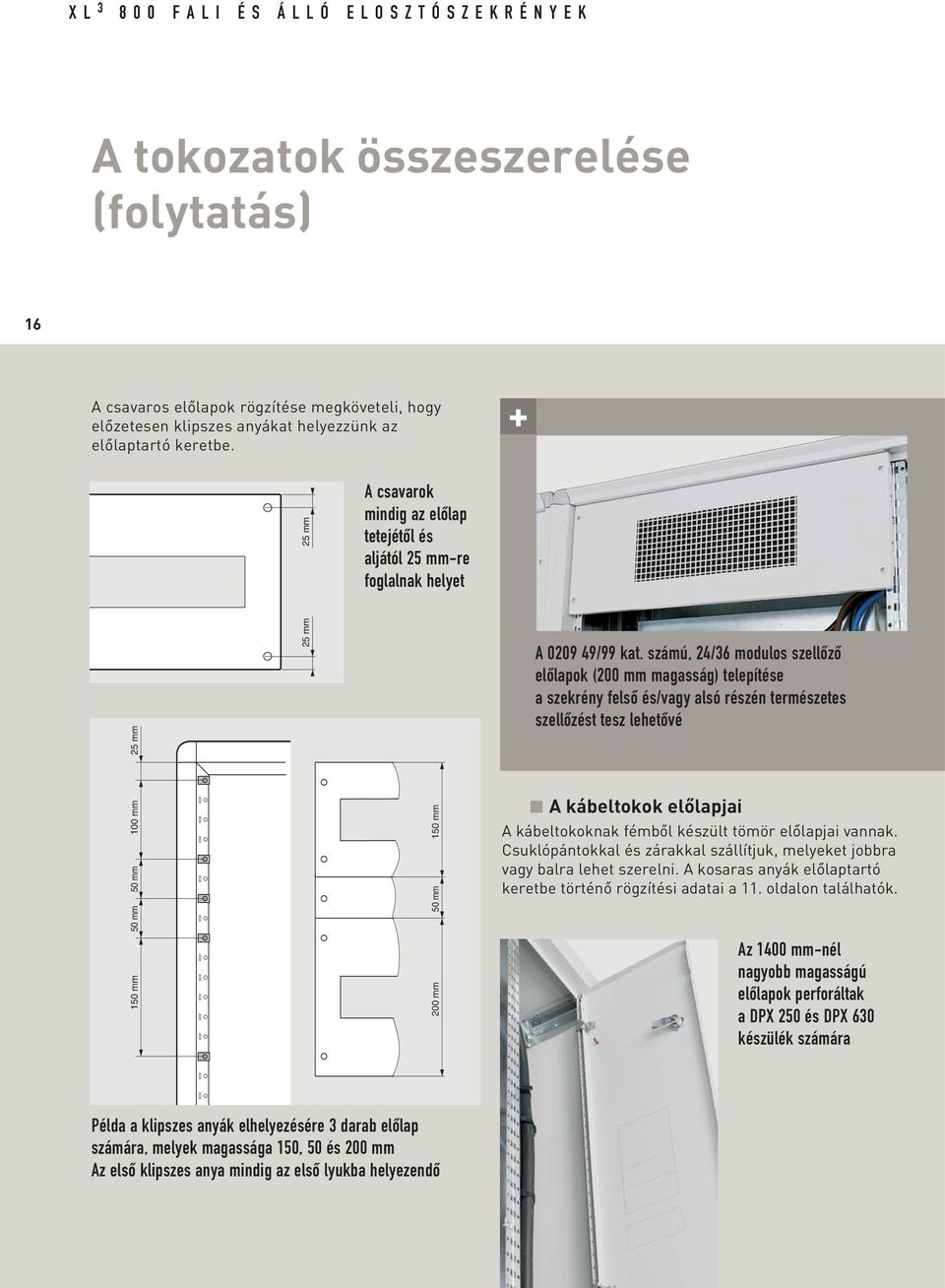

18 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése (folytatás) 16 A csavaros elôlapok rögzítése megköveteli, hogy elôzetesen klipszes anyákat helyezzünk az elôlaptartó keretbe mm A csavarok mindig az elôlap tetejétôl és aljától 25 mm-re foglalnak helyet 150 mm 50 mm 50 mm 100 mm 25 mm 25 mm 150 mm 200 mm 50 mm A /99 kat. számú, 24/36 modulos szellôzô elôlapok (200 mm magasság) telepítése a szekrény felsô és/vagy alsó részén természetes szellôzést tesz lehetôvé A kábeltokok elôlapjai A kábeltokoknak fémbôl készült tömör elôlapjai vannak. Csuklópántokkal és zárakkal szállítjuk, melyeket jobbra vagy balra lehet szerelni. A kosaras anyák elôlaptartó keretbe történô rögzítési adatai a 11. oldalon találhatók. Az 1400 mm-nél nagyobb magasságú elôlapok perforáltak a DPX 250 és DPX 630 készülék számára Példa a klipszes anyák elhelyezésére 3 darab elôlap számára, melyek magassága 150, 50 és 200 mm Az elsô klipszes anya mindig az elsô lyukba helyezendô

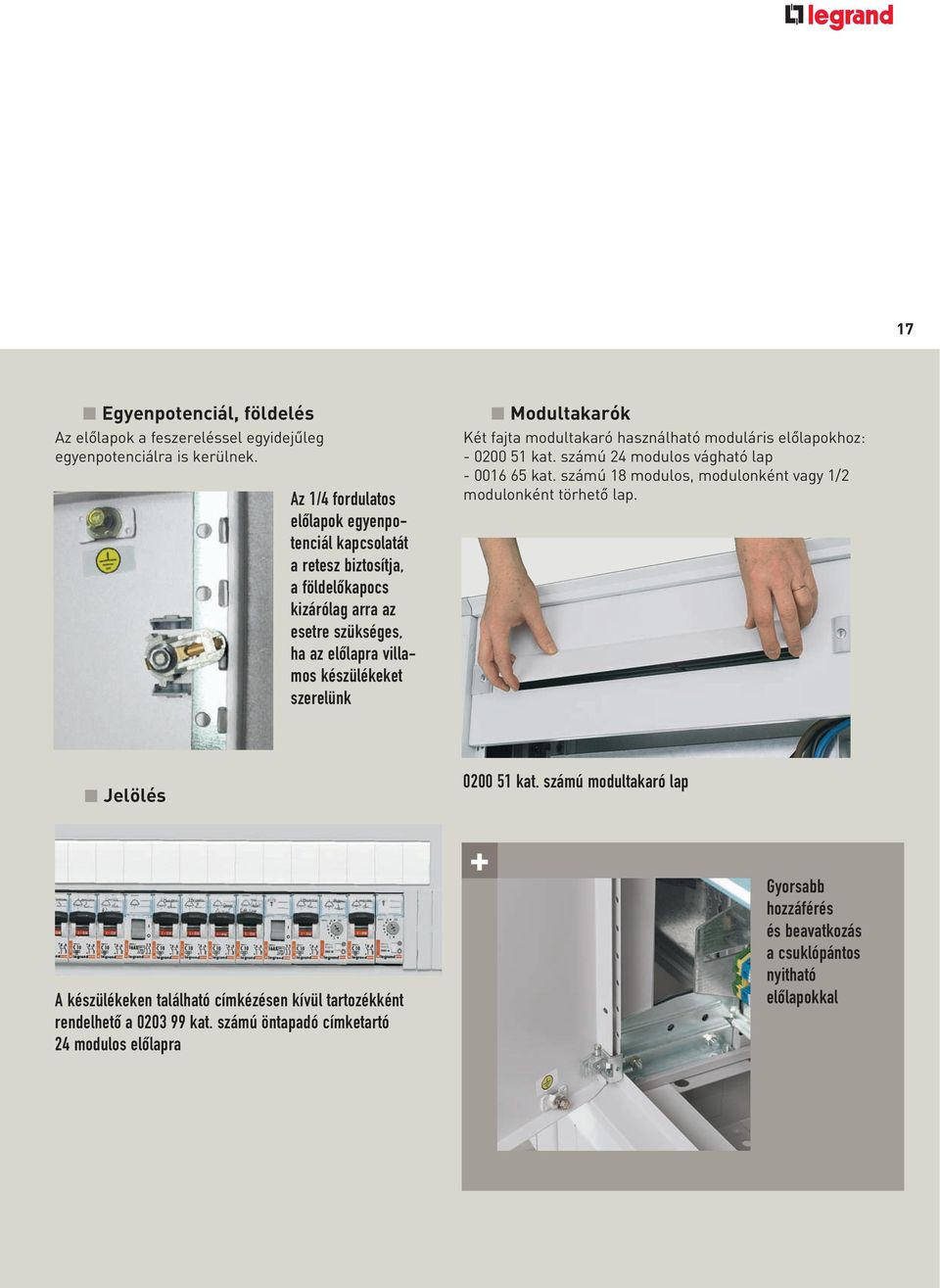

19 17 Egyenpotenciál, földelés Az elôlapok a feszereléssel egyidejûleg egyenpotenciálra is kerülnek. Az 1/4 fordulatos elôlapok egyenpotenciál kapcsolatát a retesz biztosítja, a földelôkapocs kizárólag arra az esetre szükséges, ha az elôlapra villamos készülékeket szerelünk Modultakarók Két fajta modultakaró használható moduláris elôlapokhoz: kat. számú 24 modulos vágható lap kat. számú 18 modulos, modulonként vagy 1/2 modulonként törhetô lap. Jelölés kat. számú modultakaró lap A készülékeken található címkézésen kívül tartozékként rendelhetô a kat. számú öntapadó címketartó 24 modulos elôlapra + Gyorsabb hozzáférés és beavatkozás a csuklópántos nyitható elôlapokkal

20 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése (folytatás) 18 B XL IP 55 TOKOZATOK Elosztószekrények és külsô kábeltokok. Az XL IP 55 szekrények egy darabból készülnek A felsô és alsó részen kábelátvezetô nyílásokkal és a vízszintes sorolást lehetôvé tevô oldalnyílásokkal vannak ellátva. Oldallapok nélkül szállítjuk. Teli vagy üvegezett, lapos fémajtókat rendelhetünk hozzá. Az 1595 mm-nél magasabb elosztószekrényeket 100 mm-es magasító kerettel szállítjuk. Az elosztószekrények 2 szélességben állnak rendelkezésre. 24 és 36 modul. A 36 modulos szekrények belsô kábeltokkal láthatók el, ebben az esetben 24 modul széles elôlapok szükségesek. 1. Az oldalak rögzítése Az oldallapokat párban szállítjuk, tömítôcsíkkal, rögzítô csavarokkal és mûanyag tömítôdugókkal. Az IP55 védettséghez tömítôdugókat kell elhelyezni a soroláshoz kialakított lyukakba + Vízszintes sorolás 2. A szekrények sorolása A szekrények közötti mechanikus rögzítés a kat. számú soroló készlet segítségével valósul meg. A tömítettséget a kat. számú öntapadó tömítôcsík felragasztásával érjük el. A tömítés illesztése a szekrény alsó részén történjék IP 55 sorolt szekrényeket alakíthatunk ki teljes szabadsággal

21 19 Illesszük be az kosaras anyákat a vázba, majd a 2 darab M6-os csavar segítségével rögzítsük a sarokvasat A kat. számú soroló készletek száma a tokozatok magasságának függvényében 3. A magasító keret felszerelése Mind a szekrényeket, mind a külsô kábeltokokat a 100 mm-es magasító kerettel szállítjuk. A magasító keretek külön is rendelhetôk ( /61/62 kat. szám a megfelelô szélességgel 700, 950 mm és kábeltokhoz 500 mm). Egymásra is helyezhetôk a lábazatok, ha a magasítás ezt kívánja. A szekrények vízszintes sorolása esetén a két magasító keret között átvezetést alakíthatunk ki a kábelek átvezetéséhez (135x65mm-es kikönnyített rész mindkét oldalon). A perforáció kalapáccsal kiüthetô Magasság (mm) Mennyiség Az oldalnyílás méretei a szekrény magasságának függvényében. sz M (mm) sz (mm) m (mm) 4. Belsô kábeltok beszerelése Az 36 modulos IP 55 szekrények 24 modulossá alakíthatók át egy belsô kábeltokkal akár a bal, akár a jobb oldalon a /77/78/79 kat. számú készlettel. M m A belsô kábeltok beszerelése azonos az IP 30 szekrényekével (lásd 11. oldal)

22 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése (folytatás) A kábelbevezetô lapok A szekrények felsô és alsó részét kábelbevezetô lapokkal látták el. Ezek önmetszô csavarok segítségével rögzíthetôk. Felül Kábelbevezetési méretek (mm) Sz 6. Az ajtók felszerelése A szekrényeket beszerelt csuklópántokkal és zárófülekkel szállítjuk. Az 1595 mm-nél alacsonyabb szekrények ajtajaihoz 2 zárókilincs tartozik, melyeket fel kell szerelni. Az ajtó nyílásirányának megfordítása egyszerûen megoldható, ha megfordítjuk a szekrényt vagy a csuklópántok helyét felcseréljük a zárófülekkel modul : Sz = 496 mm 36 modul : Sz = 714 mm külsô kábeltok : Sz = 274 mm Alul A szekrények teljesen megfordíthatók Az 1595 mm-nél magasabb szekrényeket rudazattal és központi kilinccsel szállítjuk. Ez esetben az ajtó nyílásirányának megfordítása az ajtó megfordításával érhetô el: a csuklópántok és a zárófülek teljesen azonosak A kilincsek felszerelése és elfordítása azonos az IP 30 szekrényekével (lásd 12. oldal).

23 21 + Egyszerû és gyors felszerelés Az ajtók felszerelése egyszerûen a tengely csuklókba helyezésével történik 7. Az ajtó egyenpotenciálú kapcsolata 50 V-nál magasabb feszültségû vezérlô és jelzô egységek felszerelésekor feltétlenül szükséges az ajtó egyenpotenciál kapcsolatának megvalósítása a beépített földelési lehetôséggel. A vezetékeket egy kupak segítségével juttassuk a szekrénybe (Ø 23 mm furat)

24 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK A tokozatok összeszerelése (folytatás) 22 C XL IP ÖSSZEÁLLÍTHATÓ ELOSZTÓSZEKRÉNYEK Az XL összeállítható szekrények fémbôl készülnek. Oldallapok és ajtók nélkül szállítják. A részekre bontott magasságú oldallapoknak és ajtóknak, a kat. számú köztes oldaltartó vázaknak köszönhetôen lehetôvé teszik egy szerkezetben több elkülönített tér kialakítását. A sarokidomok beszerelését illetôen lásd a 9. oldalt. A kat. számú összeállítható oldallap tartói a függôleges tartóborda aljára rögzülnek kosaras anyákkal és M6 csavarral. 0 A részekre hauteur du bontott flanc oldallap partiel magassága Helyezzük a kosaras anyákat az oldallapok találkozásától 25 mm-re Megvalósítható összeállítások Elôlapozható magasságok (mm) 25 mm 25 mm Illessze az oldallapokat a sínekbe, majd ütközésig csúsztassa be x x x x A köztes keresztrúdat (az oldallapok tartóvázával szállítják) az oldallapok felszerelése után helyezzük fel. Ez biztosítja az oldallapok tartását

25 23 + A szekrény teljes elválasztását érhetjük el a vízszintes elválasztó lap segítségével. A köztes oldallaptartó vázak közé szerelendô Az ajtók felszerelésével kapcsolatban lásd a 12. oldalt. A Az összeállítható elosztószekrények sorolhatók az XL szekrényekkel és kábeltokokkal (kivéve az IP 55) B C Az ajtólapokról elôzetesen el kell távolítani a mûanyag burkolatokat (csak az összeillesztésnél)

26 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Elosztórendszerek összeszerelése 24 Az XL lehetôvé teszi az elosztás megszervezésének szabadságát XL-Part optimalizált elosztás Egyszerûségének és kis helyfoglalásának köszönhetôen az XL-Part optimalizálja az összeszerelés idejét és a tokozatok nagyságát - Az XL-Part 800 rendszer: A szekrény hátlapjára rögzített függôleges elrendezésû C sínekbôl, és négypólusú DPX 125, 250 ER, 630 foglalatokból álló rendszer. 250 A vízszintes sorelosztóval egészíthetô ki - XL-Part 125 és XL-Part 100 sorelosztók Standard elosztás függôleges sínezéssel: - Külsô kábeltokban 800 A-ig (döntött sínelhelyezés) - Belsô kábeltokban 400 A-ig (lépcsôzetes sínelhelyezés) Elosztási megoldások Optimalizált elosztás Hagyományos elosztás 24 modulos vagy 36 modulos szekrényben belsô kábeltokkal 800 A-ig Külsô kábeltokban 800 A-ig Belsô kábeltokban 400 A-ig Függôleges XL-Part 800 tápsíntartó váz: - tartók és síntartók kat. sz C sínek kat. sz A sorelosztó: kat. sz Függôleges döntött sínezés: kat. sz. síntartó - lapos sínek: /19/40/41 kat. sz. Függôleges lépcsôzetes sínezés: kat. sz. síntartó - lapos sínek: /19 kat. sz.

27 25 A OPTIMALIZÁLT ELOSZTÁS 1. Az XL-Part 800 függôleges tápsíntartó váz felszerelése A kat. számú függôleges tápsíntartó váz 24 vagy 36 modul (belsô kábeltokkal) szélességû szekrényekbe építhetô bal vagy job oldalra a kábel érkezésétôl függôen. Ha jobb oldalra szereljük a függôleges tápsíntartó vázat, a nulla sín is a jobb oldalra kerül. 630 A-ig a sínezést egy vízszintesen elhelyezett XL-Part alapú DPX-en keresztül tápláljuk meg. 800A-es megtáplálás esetén a kat. számú leágazó kapocs segítségével a sínezés csatlakozhat a szerelôlapra szerelt DPX 1600-hoz (maximum 800 A). A C sínek jellemzôi Sín In (A) Kat. sz. keresztmet. (mm 2 ) IP 30 IP > Zárlati szilárdság a kialakítástól függôen (Ipk) C sín DPX foglalat nélkül 2 DPX foglalat 4 DPX foglalat mm 2 50 ka 90 ka 120 ka

28 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Elosztórendszerek összeszerelése (folytatás) 26 Szereljük fel a síntartók fix részét a keresztrudakra, majd rögzítsük a keresztrudakat a függôleges tartóbordákra A saroktartóelemmel felszerelt keresztrudat a szekrény aljára kell illeszteni N x A két függôleges tápsíntartó vázat rögzítsük a keresztrúdakra figyelve a jelölések helyzetére: tartsuk be az 50 mm-es távolságot az elôlapozás miatt 2. A DPX foglalatok beszerelése A foglalatok lehetôvé teszik a DPX 125, 250 ER és 630 vízszintes rögzítését és megtáplálását. A függôleges tápsíntartó vázára rögzíthetôk 1/4 fordulattal, és közvetlenül a C sínekhez csatlakoznak a beépített 4 csatlakoztatócsavar segítségével. Foglalat Elôlap Készülék DPX magasság DPX + ÁVK kat. szám magában (mm) DPX DPX 250 ER DPX A foglalat beszerelése során a csatlakoztató csavarokon levô jel legyen párhuzamos a sínekkel Helyezzük be a C síneket, majd illesszük a helyére a mûanyag tartóelemek mozgó részét (15 Nm meghúzás) A készülék és az elôlap helyes pozíciójához mindegyik foglalaton lévô jelölésnek egybe kell esnie a váz valamelyik jelölésével. (50 mm táv)

29 27 Csatlakoztassuk a foglalatot a sínezéshez a 4 csatlakoztató csavar 1/4 fordulatos elfordításával, majd húzzuk rá a rögzítôanyákat (8-10 Nm) 3. A 250 A-es sorelosztó beépítése A 250 A sorelosztók képesek DPX 125, 160, 250 ER és Lexic kismegszakítók fogadására. 24 modul vagy 36 modul szélességû, belsô kábeltokkal rendelkezô szekrényekbe szerelhetôk. A függôleges tartóbordákra szerelhetôk M6 csavarokkal és kosaras anyákkal. + IP xxb védelem Négypólusú foglalatok DPX-hez Foglalat Készülék Megszakító egyedül Oldalsó ÁVK-val DPX DPX DPX 250 ER A kat. számú szigetelôk elhelyezésével elérhetô az IP xxb szintû védelem Pólusok Foglalatok Lexic készülékekhez dugaszolható foglalat 1 modul/pólus Lexic-hez Vezetékezett foglalat Lexic- hez 1 modul/pólus 63 A-ig 1,5 modul/pólus 125 A-ig N L L L P P /54 1P+N 1 modul/pólus 40 A-ig L1+N L2+N L3+N

30 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Elosztórendszerek összeszerelése (folytatás) 28 A kat. számú sorelosztó Az XL-Part 800 függôleges tápsíntartó váz kiegészítôjeként közvetlenül a C sínekre kapcsolódik és a sor minden készülékét táplálja. A kalapácsfejû csavarokat helyezzük a függôleges C sínekbe. Az anyacsavar megszorítása után ( 8-10 Nm) helyezzük fel a védôsapkákat A kat. számú sorelosztó Független lévén közvetlenül a sor fôkészülékétôl kapja az áramot. Helyezzük a 4 rézcsatlakozást a sor fôkészülék foglalatának aljába A foglalatok rögzítése biztosítja a réz sínekhez való csatlakozásukat is + C sínekre csatlakozás vezetékkel A DPX készülékeket csavarokkal rögzítjük a foglalatra. Megtáplálásukat a hátlapba épített 4 rézcsatlakozás biztosítja A kat. számú 125 A-es kapocs 2 darab 35 mm 2 -es csatlakozást tesz lehetôvé Csatlakozás saruval (kalapácsfejû csavarral) kat. szám (M8) vagy (M12)

31 29 4. Az XL-Part 125 sorelosztó (24 modul) beépítése A kat. számú négypólusú sorelosztó egyszerû bepattintással felszerelhetô a kat. számú rögzítôsínre (200 mm-es elôlap alá) - közvetlen megtáplálás az egyik készülék kapcsairól 63 A-ig megtápláló modulon (35 mm 2 -es kapocs) keresztül történô megtáplálás 80 A-ig (oldalsó táplálás) és 125 A-ig (középsô megtáplálás). A dugaszolható összekötô modulok lehetôvé teszik minden Lexic 1modul/pólus kismegszakítók csatlakozását 63 A-ig. A vezetékes összekötô modulok lehetôvé teszik minden Lexic 1P + N készülék csatlakozását 32 A-ig. Modulok Pólusok Kat. szám Alimentation (4 modules) N, L1, L2, L Csatlakozás Dugaszolható Vezetékes (3 modul) N L L L L1+N, L2+N, L3+N Az XL-Part 125 lehetôvé teszi a sorban 1P, 1P+N, 2P, 3P és 4P kismegszakítók vegyes alkalmazását 5. Az XL-Part 100 sorelosztó (24 modul) beépítése Az XL-Part 100 sorelosztónak 2 változata létezik: 3P vagy 3P+N. Pattintással szerelhetô a kat. számú sínre, 200 mm-es elôlap alá. Lehetôvé teszi minden Lexic kismegszakító csatlakoztatását 63 A-ig dugaszolhatóan. Az elosztót el lehet fûrészelni, hogy részekre bontott sorokat kapjunk Az XL-Part 125 sorelosztó rögzítése a kat. számú alumínium sín profiljába Darabolható kupak fedi a használaton kívüli kapcsokat az IP xxb biztosítása érdekében

32 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Elosztórendszerek összeszerelése (folytatás) 30 B HAGYOMÁNYOS ELOSZTÁS 1. Sínezés szerelése külsô kábeltokba A kat. számú szigetelôtartók döntött sínezés kialakítását teszik lehetôvé a külsô kábeltok hátlapján 800 A-ig. Rögzítsük a síntartót a függôleges tartóborda alsó felére kosaras anyák és M6 csavarok segítségével (10 Nm meghúzás) Sínválaszték Sínek I (A) Kat. sz. Keresztmetszet (mm) IP 30 IP > x x x x Rögzítsük a síneket a tartóra (7 Nm meghúzás) A síntartók max. távolsága (mm-ben) a zárlati áram csúcsértékének függvényében (Ipk) Ipk (ka) Sínek x 5 32 x 5 50 x 5 63 x mm 80 mm A síntartókra 2 csavarral felszerelhetô egy takaróburkolat mm x 5-63 x 5 Ø 10,4 mm Ø 6,4 mm (50 X 5) Ø 8,4 mm (63 X 5) A rézsínek 25 mm-enként lyukasztottak mm 25 mm 25 x 5-32 x 5 M5 Ø 10,4 mm mm 50 mm

33 31 2. Sínezés szerelése belsô kábeltokba A kat. számú szigetelôtartók lépcsôzetes sínezés kialakítását teszik lehetôvé belsô kábeltokban 400 A-ig. A síntartók a függôleges tartóbordára rögzülnek kosaras anyák és M6 csavarok segítségével. Sínválaszték Sínek Kat. sz. Keresztmetszet (mm) I(A) IP 30 IP > x x Rögzítsük a síntartót a függôleges tartóborda felsô felére kosaras anyák és M6 csavarok segítségével Figyelem: a síntartók helyzetének figyelemmel kell lennie a szekrénybe helyezett, a tartóborda másik oldalára rögzített szerelôlapokra és tartósínekre A síntartók max. távolsága (mm-ben) a zárlati áram csúcsértékének függvényében (Ipk) Ipk (ka) Sínek (25 x 5) (32 x 5) Rögzítsük a rézsíneket a síntartóra M6 hatlapfejû, alátétes csavarok segítségével 126 mm 94 mm 77 mm 77 mm A rézsínek és az elôlap közötti távolságok

34 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Elosztórendszerek összeszerelése (folytatás) A kat. számú 400 A elosztóblokk beszerelése Vízszintes elrendezésben, elosztószekrénybe Az elosztóblokk vízszintesen rögzíthetô a kat. számú tömör szerelôlapra (24 modul szélesség, magasság 400 mm), amelyet a vagy kat. számú tömör elôlappal takarunk le. 440 mm Függôleges kábeltokba Belsô kábeltokba a függôleges tartóborda felsô felére közvetlenül lehet rögzíteni a függôleges helyzetû elosztóblokkot. Külsô kábeltokba tartósínként 2 darab 350 mm-esre vágott C síndarabot ( kat. sz.) használjunk, melyek a kat. számú M6 kosaras anyacsavarokkal rögzülnek a függôleges tartóbordára. Rögzítsük az elosztóblokkot a C-sínekre 250 A kat. számú elosztóblokk rögzítési távolságai

35 33 C FÉSÛS SÍNEK, ELOSZTÓKAPCSOK, MODULÁRIS ELOSZTÓBLOKKOK Az XL tokozatokban a Legrand elosztási elemek sokféleségét használhatjuk maximális biztonság mellett. 6 db 35 mm 2 -es tömör v. 25 mm 2 -es hajlékony kimenet a kat. számú elosztókapcsokon, melyet közvetlenül a DPX bekötôkapcsába szerelünk Egypólusú moduláris elosztóblokkok: A, a pólusok teljes elszigetelésével Az IP 2x elosztókapcsok és a kat. számú tartóelem segítségével magunk alakíthatunk ki tetszôleges 2P, 3P vagy 4P elosztóblokkot

36 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK A készülékek és szerelvények felszerelése 34 A A TÉRFOGAT MEGHATÁROZÁSÁNAK ELVE Minden készülék kap egy elôlapot a sínre vagy szerelôlapra történô rögzítés után. Az elôlap magassága határozza meg a szükséges térfogatot, ami a készülékek telepítéséhez, bekötéséhez a szigetelési távolságok betartásához valamint a hôeloszlás optimális feltételeihez szükséges. Az elôlapok a beszerelést követôen biztosítják az IP 30 védelmi szintet. Elôlapok különbözô magasságokban léteznek mm moduláris készülékekhez, Vistophoz, DPX-hez mm tömör elôlapok A tömör elôlapok lehetôvé teszik a vezetékek elhelyezéséhez, a kábelek érkeztetéséhez, a sínezés telepítéséhez, speciális szerelvények beépítéséhez szükséges területek kialakítását és lefedését. Tömör elôlapok Elosztószekrényekhez Kábeltokokhoz Magasság modul (mm) modul Belsô Külsô 1/4 ford csavaros csavaros csavaros csavaros Készülék Rögzítés Helyzet Moduláris sínre rögzítés Lexic 63 A Elosztószekrények függôleges Lexic > 63 A Elosztószekrények függôleges Vistop A Elosztószekrények függôleges DPX 125 Elosztószekrények függôleges DPX 160 Elosztószekrények függôleges DPX 250 ER Elosztószekrények függôleges DPX-IS 250 Elosztószekrények függôleges Szerelôlapra szerelés DPX 125 (DPX 160 és DPX 250ER Elosztószekrények függôleges vegyesen is szerelhetô) Vízszintes DPX 160 (DPX 125 és DPX 250 ER függôleges Elosztószekrények vegyesen is szerelhetô) Vízszintes DPX 250 ER (DPX 125 és DPX 160 függôleges Elosztószekrények vegyesen is szerelhetô) Vízszintes DPX-IS 250 Elosztószekrények függôleges DPX 250 DPX 630 Elosztószekrények Kábeltok Elosztószekrények Kábeltok függôleges Vízszintes függôleges függôleges Vízszintes függôleges DPX-IS 630 Elosztószekrények függôleges Vistop 800 Elosztószekrények függôleges DPX 1600 Elosztószekrények függôleges Vízszintes

37 35 Készülékrögzítô lapok és elôlapok választéka Konfiguráció Rögzítô szerkezet XL modul szélességben XL modul szélességben fém elôlap Rögzítô Fém elôlap Szerelôlap Szerelôlap M (mm) 1/4 ford. Csavaros szerkezet M (mm) csavaros moduláris moduláris moduláris moduláris ÁVK nélkül alsó ÁVK-val ÁVK nélkül alsó ÁVK-val forrás átkapcsoló ÁVK-val vagy nélküle ÁVK nélkül alsó ÁVK-val forrás átkapcsoló ÁVK-val vagy nélküle kész. középen vagy 2 készülék ÁVK nélkül alsó ÁVK-val ÁVK-val vagy nélküle ÁVK nélkül (1) (2) alsó ÁVK-val (1) (2) ÁVK nélkül alsó ÁVK-val ÁVK-val vagy nélküle ÁVK nélkül (1) (2) alsó ÁVK-val (1) (2) készülék egyedül készülék egyedül készülék egyedül készülék egyedül ( 1 ) külsô kábeltokhoz való szerkezet ( 2 ) belsô kábeltokhoz való szerkezet

38 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK A készülékek és szerelvények felszerelése (folytatás) 36 B A TOKOZATOK KAPACITÁSA Az elosztószekrény elôlapozható magassága meghatározza a szerelvényezési kapacitását. Elosztószekrény 24 modul 36 modul Külsô magasság (mm) Elôlapozható magasság (mm) / / / / / / /13/ / / /14/ / / C A RÖGZÍTÔELEMEK ELHELYEZÉSE A szerelôlapok beszerelésének és rögzítésének biztosításához elôzetesen két kosaras anya elhelyezése szükséges a függôleges tartóbordába az elôlapozási terv szerint. Ugyanígy a moduláris sín rögzítô szerkezetek távolságaival is be kell tartani az elôlapozás függvényében. Két kosaras anya elegendô bármely szerelôlap megtartásához A rögzítô szerkezetek pozíciója (szerelôlap vagy sín) 3 kritériumtól függ: - Az elôlapok magassága mindig az 50 mm többszöröse (ettôl kisebb elôlap nincs) - a rögzítési pontok közötti távolság a függôleges tartóbordán: 25 mm - hivatkozási pont: - IP 30 tokozatban az elôlapozás tetejétôl számított 100 mm-re helyezkedik el (100-as pont) és a 100-as jelzi, amelyet minden függôleges tartóbordába beütöttek - IP 55 tokozatban függôleges tartóborda tetején helyezkedik el (0 pont) Alapelv: az elôlap magasságát 2-vel osztva megkapjuk a kosaras anya helyét vagy a hivatkozási ponttól számított távolságot. IP 30 szekrényben a 100-as pont a függôleges tartóbordán látható IP 55 szekrényben a 0 pont megfelel a függôleges tartóborda tetejének

39 37 A kosaras anyák elhelyezése a szerelôlapok rögzítéséhez Példa: 2 szerelôlap és az elôlapok felszerelése a szekrény tetejére (lásd az alábbi ábrát) - elsô elôlap: magasság m 1 = 400 mm A szerelôlap rögzítési pontja az elôlapozás tetejéhez képest: 400/2 = 200 mm, azaz 100 mm a 100 ponttól számítva - második elôlap: magasság m 2 = 300 mm A szerelôlap rögzítési pontja az elsô elôlap aljához képest: 300/2 = 150 mm, azaz 350 mm az elsô anyacsavar klipsztôl számítva ( ). A moduláris sín rögzítô szerkezetek elhelyezése Példa: 2 moduláris sín és az elôlapok felszerelése a szekrény tetejére (lásd az alábbi ábrát) - elsô elôlap: magasság m 1 = 300 mm A távolságok elhelyezkedése a elôlapozás tetejéhez képest: 300/2 = 150 mm, azaz 50 mm a 100 ponttól számítva - második elôlap: magasság m 2 = 200 mm A távolságok elhelyezkedése az elsô elôlap aljához képest: 200/2 = 100 mm, azaz 250 mm az elsô távolság tengelyéhez képest ( ) m2 = m2 = m1 = m1 =

40 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK A készülékek és szerelvények felszerelése (folytatás) 38 + XL-PRO 2 Az XL-PRO 2 tervezôszoftver automatikusan kiszámolja a szerelôlapok és a moduláris sínek helyét a tokozat elrendezésétôl függôen. D A KÉSZÜLÉKEK SZERELÔLAPRA SZERELÉSE A klipszes anyák elhelyezése [1], után a készülékek szerelôlapra rögzítése [2] majd a szerelôlap ráakasztása a tartóbordára [3] a szerelôlapok rögzítése [4] a kosaras anyákkal elôzetesen felszerelt függôleges tartóbordára [1] [4] [2] 0 [3] Az XL-PRO 2 által megjelölt adatok a 0 ponthoz viszonyulnak (amely a függôleges tartóborda felsô széle fölött 6 mm-re található az XL IP tokozatokban)

41 39 Ha ugyanaz a szerelôlap alkalmas különbözô fajta DPX-ek fogadására, a rögzítô lyukak jelölése olyan számokkal történik, amelyek ugyanahhoz a készülékhez tartoznak: - 0 a DPX 125-höz - 1 a DPX 160-hoz - 2 a DPX 250 ER-hez - 3 a DPX 250-hez - 4 a DPX 630-hoz Az egyetlen készülékre szánt szerelôlapokon (pl: DPX IS) nincs jelzés. 2 4P Minden szerelôlapon megtaláljuk azokat a számokat, amelyek azon DPX-eknek felelnek meg, amelyeket képes fogadni Klipszes anyák elhelyezése A / kat. számú szerelôlapok a DPX 160 / DPX 250 ER-hez lehetôvé teszik kézi vezérlésû forrásátkapcsoló megvalósítását. (kizárólag elülsô csatlakozásba csatlakozás). Együtt szállítjuk az összes alkatrésszel, amelyekkel megvalósítható a készülékek mechanikus reteszelése. + A /44/45 kat. számú univerzális perforált szerelôlapokra tetszôleges készüléket beszerelhetünk a szekrénybe (maximális rendelkezésre áló magasság az elôlap alatt 145 mm) Helyezzük a klipszes anyákat a készüléknek szánt lyukba. Például a DPX 250 ER 4P a 2 -vel jelölt legtávolabb esô lyukakat jelenti (lásd a használati útmutatót) A perforált szerelôlapok fogadják a /41 kat. számú M4 és M5 klipszes anyákat

42 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK A készülékek és szerelvények felszerelése (folytatás) 40 E A KÉSZÜLÉKEK MODULÁRIS TARTÓSÍNRE SZERELÉSE Többféle moduláris tartósín áll rendelkezésünkre / 50 kat. számú 2 pozíciós tartósín Ezek a 24 és 36 modulos különösen merev alumínium sínek lehetôvé teszik felsô pozicióban a moduláris készülékek rögzítését, míg alsó pozícióban a sínre szerelhetô DPX-ek beszerelését. A moduláris készülékek a DPX-ek mellé sorolhatók egy kat. számú sínmagasító segítségével. A DPX-ek max. száma 24 modulos sínen Készülék Pólusok DPX/sor DPX 125 DPX 160 DPX 250 ER Fennmaradó modulok 3P 5 3 4P 4 1,5 4P + old. ÁVK 2 1,5 3P 4 4 4P 3 4 4P + old. ÁVK P 4 4 4P 3 4 4P + old. ÁVK pozíciós tartósín rögzítése Felszerelés szerszám nélkül: 1 - a villa beillesztése a függôleges tartóbordába / 54 kat. számú univerzális tartósín Ez a sín közvetlenül a függôleges tartóborda felsô részére vagy a kat. számú szigetelô tartóra rögzíthetô. Használhatjuk sorkapcsok vagy tömör elôlap mögötti tetszôleges modulkészülék rögzítésére / 52 kat. számú állítható és dönthetô tartósín Ez a szerkezet lehetôvé teszi a sín magasságának és dôlésének állítását pl. eltolt síkban levô sorkapcsok megvalósítására (lásd 47. o). 2 - a sín villára pattintása (2 pozíció)

43 41 F AZ AJTÓK ÉS OLDALLAPOK SZERELVÉNYEI 1. Kihelyezett kapcsolókar a szekrény oldalán Vistop A Az oldalsó hajtású Vistop készüléket a szekrény oldalára szereléshez szükséges tartozékokkal szállítjuk, az oldallap átfúrásához szükséges sablonnal együtt. A tengelyt szükség szerinti hosszra kell vágni. DPX-IS 250/630 A kihelyezett oldalsó hajtást az oldallapok fúrássablonjaival szállítják. A tengelyt szükség szerinti hosszra vághatjuk. Vistop a tartósín szélére szerelve Az oldalsó kapcsolású DPX-IS-et szerelôlapon kell rögzíteni

44 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK A készülékek és szerelvények felszerelése (folytatás) Ajtóra kivezetett hajtás Vistop A A mellsô hosszabított hajtást fúrás-sablonokkal szállítják. A tengelyt 37 mm-re kell vágni. Az ajtón elhelyezett reteszelés megakadályozza, hogy az ajtó kinyíljon, ha a készülék zárt állapotban van Vezérlô és jelzô készülékek az ajtón A fémbôl készült normál ajtók 57 mm távolságot biztosítanak az elôlap és az ajtó között, ami lehetôvé teszi a vezérlô és jelzô készülékek felszerelését. max. 57 mm 45 mm Ø 22,3 mm + 0, mm A bekötô vezetékek (4 db-ig) bevezethetôk az elosztószekrénybe az ajtó csuklópántja mögött (lásd 13. oldalt). Rögzítsük a Vistopon a hosszabbító tengelyt egy imbusz kulccsal Ha több mint 4 vezetékkel van dolgunk, használjunk egy teli elôlapot, amit lyukasszunk ki és helyezzünk bele tömítôgyûrût

45 P17 Tempra csatlakozóaljzat IP 55 tokozatokon A beépíthetô ipari csatlakozók rögzíthetôk az XL IP 55 elosztószekrények levehetô oldallapjaira. Figyelem: az aljzatok beszerelése a perforált csatorna használatát megakadályozza Mélységüknek köszönhetôen a 63 A-es aljzatokat 2 rögzítô szerkezet (tartósín vagy szerelôlap) közé kell telepíteni. A 125 A-es csatlakozó aljzat nem szerelhetô fel. Figyelem: Kötelezôen földelendô az elosztószekrény oldallemeze (lásd a 46. oldalt)

46 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Kábelezés és csatlakozás 44 A A VEZETÉKEK ELHELYEZÉSE 1. Transcab csatornák A és kat. számú tartóelemek segítségével függôleges és vízszintes perforált csatornák szerelhetôk a XL szekrényekbe. Ezeken az alkatrészeken mind a vízszintes, mind a függôleges csatornák rögzíthetôk, a magasság különbségek kiegyenlíthetôk. A kat. számú (36 modulos szekrénybe) tartóelemeket vízszintes csatornák részére merevítôvel szállítják. Kat. szám Transcab csatornák kapacitása Szélesség (mm) Magasság (mm) Kapacitás (1) (mm 2 ) (1) a vezetékek száma szorozva a keresztmetszetükkel A kat. számú tartóelem merevítô lemeze a hosszú vízszintes csatorna alá. Egy kiegészítô szegecset is szállítunk a csatorna középsô részének rögzítésére 3 magasság állítási helyzet: a csatornák magaságának megfelelôen állítható + A csatornák a szállított szigetelô szegecsek segítségével rögzíthetôk a tartóelemekre A csatornák szétbontása a szigetelô szegecs zárószegének kiütésével történik. A szegecsek külön is beszerezhetôk ( kat. szám)

47 Kábelvezetô rács A kat. számú szegecsek lehetôvé teszik a Transcab csatornák közvetlenül a függôleges tartóbordákra való rögzítését A kat. számú kábelvezetô rács a külsô kábeltokban függôlegesen vezethetô. Elôzetesen két kat. számú kábeltartó elemet helyezzünk (lásd balra) be, majd szereljük fel a rácsot. 2. A kábelrögzítô tartóelemek , , kat. számú tartóelemek segítségével a kábelek Colson/Colring kábelkötegelôvel rögzíthetôk. A 24 vagy 36 modulos elosztószekrényekbe és a kábeltokokba is elhelyezhetôk. Az elosztószekrény függôleges tartóbordájára rögzítjük 2 sarokvas segítségével. Helyezzük az kosaras anyákat a tartóborda alsó részére, majd csavarozzuk fel a szögvasakat Kábelrögzítés a kábeltokban (a tartóhoz bilincseljük a kábeleket) A rácsot a kat. számú tartóelemekre rögzítjük a szállított kengyellel és csavarokkal

48 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Kábelezés és csatlakozás (folytatás) 46 B VÉDÔVEZETÉKEK KEZELÉSE A fô védôvezetô minden más védôvezetôhöz csatlakoztatva van, ami közvetlenül kapcsolódik a tokozathoz. A fô védôvezetô lehet, elosztókapocs, húzókengyeles sín, sorkapocs kalapsínen vagy egy rézsín. 1. A sínre szerelt Viking3 sorkapcsok 0,25 mm 2-50 mm 2 beköthetô keresztmetszet a merev vezetéknél (35 mm 2 -ig a hajlékony vezetéknél). A zöld-sárga sorkapocs alkalmas a védôvezetôk csatlakoztatására. 2. Rézsín Leggyakrabban a kábeltokba építik, akkor van rá szükség, ha a vezetôk keresztmetszete nagyobb vagy egyenlô mint 16 mm 2 ). A védôvezeték keresztmetszetének meghatározása Fázis vezeték keresztmetszete (mm 2 -ben) S 16 Védôvezeték legkisebb keresztmetszete (mm 2 -ben) 16 < S S > 35 S/2 S 32 x 5 mm földelô rézsín kábeltokban A kat. számú tartóelem segítségével sínre szerelt Viking sorkapcsok

49 47 C SORKAPCSOK 1. Sorkapcsok vízszintesen A kat. számú (24 modulos) és a kat. számú (36 modulos) sínek lehetôvé teszik csatlakozókapcsok rögzítését XL elosztószekrényekben Minimum és maximum távolságok a / 52 kat. számú sín és az elôlap között Sorkapcsok száma sínenként a sorkapocs osztástávolságának függvényében Sorkapcsok osztástávolsága (mm) kat. számú 24 modulos sín kat. számú 36 modulos sín Sorkapcsok a szekrény alján kat. számú sínen A /52 kat. számú sínek mélysége állítható és megdönthetô 45º-ig

50 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Kábelezés és csatlakozás (folytatás) 48 + A / kat. számú 2 pozíciós sínek alkalmasak a nagyobb terhelésekhez az alumíniumból készült megerôsített élnek köszönhetôen. Célszerû ezen síneken kialakítani a nagyobb terhelésû sorkapocs sorokat. (nehéz terhek, nagy keresztmetszetû kábelek) A sín-elôlap távolág 70 mm alsó állásban és 40mm felsô állásban 2. Sorkapcsok függôlegesen kábeltokban Függôleges helyzetû sorkapocs sor kialakítása a kábeltokban lehetséges, a kat. számú tartóelemekkel és a /07 kat. számú megfelelô hosszúságra vágott tartósínekkel. Példa függôleges sorkapcsok kialakítása kábeltokban a kat. számú univerzális tartóelemekkel Csatlakozóblokkok száma sínenként a távolság függvényében Sorkapcsok osztástávolsága (mm) 24 modulos sín 36 modulos kat.számú kat.számú sín A kat. számú univerzális tartóelemmel döntött sorkapocs sort is kialakíthatunk

51 49 D KÁBELBEVEZETÉS 1. IP tokozatok Az XL IP szekrények vágható, mûanyag kábelbevezetô lappal vannak szállítva. Külön is beszerezhetôk esetleges rontott kivágás esetén ( kat. szám). Törjük el a fém alsó vagy felsô lapot a perforáció mentén Helyezzük a lapot a hátlap és az oldallap elülsô része közé 2. IP 55 tokozatok A tömszelencék bíztosítják a szekrények IP védettségét. A mûanyag kábelbevezetô lapokra szerelhetô fel, amit a tokozatokkal szállítunk. Kábelbevezetô lap tömszelencékkel IP 68 tömszelence ISO menettel Kat. szám Ø min. (mm) Ø max. (mm) Ø furat (mm) IP 68 tömszelence PG menettel Kat. szám Ø min. (mm) Ø max. (mm) Ø furat (mm) ,5 12, , , , , ,

52 XL FALI ÉS ÁLLÓ ELOSZTÓSZEKRÉNYEK Karbantartás és helyszíni szerelés 50 A TOKOZATOK KEZELÉSE 1. Gurítás A szekrényeket a kat. számú görgôk segítségével guríthatjuk. (4 irányítható görgô beépített fékkel). 2. Emelés A kat. számú emelô gyûrûkkel könnyen daruzhatjuk az IP 55-ös elosztószekrényeket. A gyûrûket lehetôleg felfelé terheljük, az oldalirányú erôltetések törést okozhatnak. Tanácsos az emelô kötél szögét 90º-ig korlátozni 90 A kat. számú görgôk közvetlenül a lábazathoz rögzülnek a 12 mm-es lyukakon keresztül Figyelem: a szekrények targoncával, békával való mozgatásakor elkerülhetetlen a raklap használata. A közvetlen mozgatás az elosztószekrény sérülésével járhat Kábeltok 24 modul 36 modul Az emelô gyûrûk rögzítésének távolsága (mm-ben) A több szekény együttes emeléséhez gyûrûk helyett tehermentesítô összekötô szögvasat kell használni
