1 Szerelési segédlet XL³ 4000 és XL³ 6300 Elosztószekrények A villamossági rendszerek és informatikai hálózatok világszintű szakértője

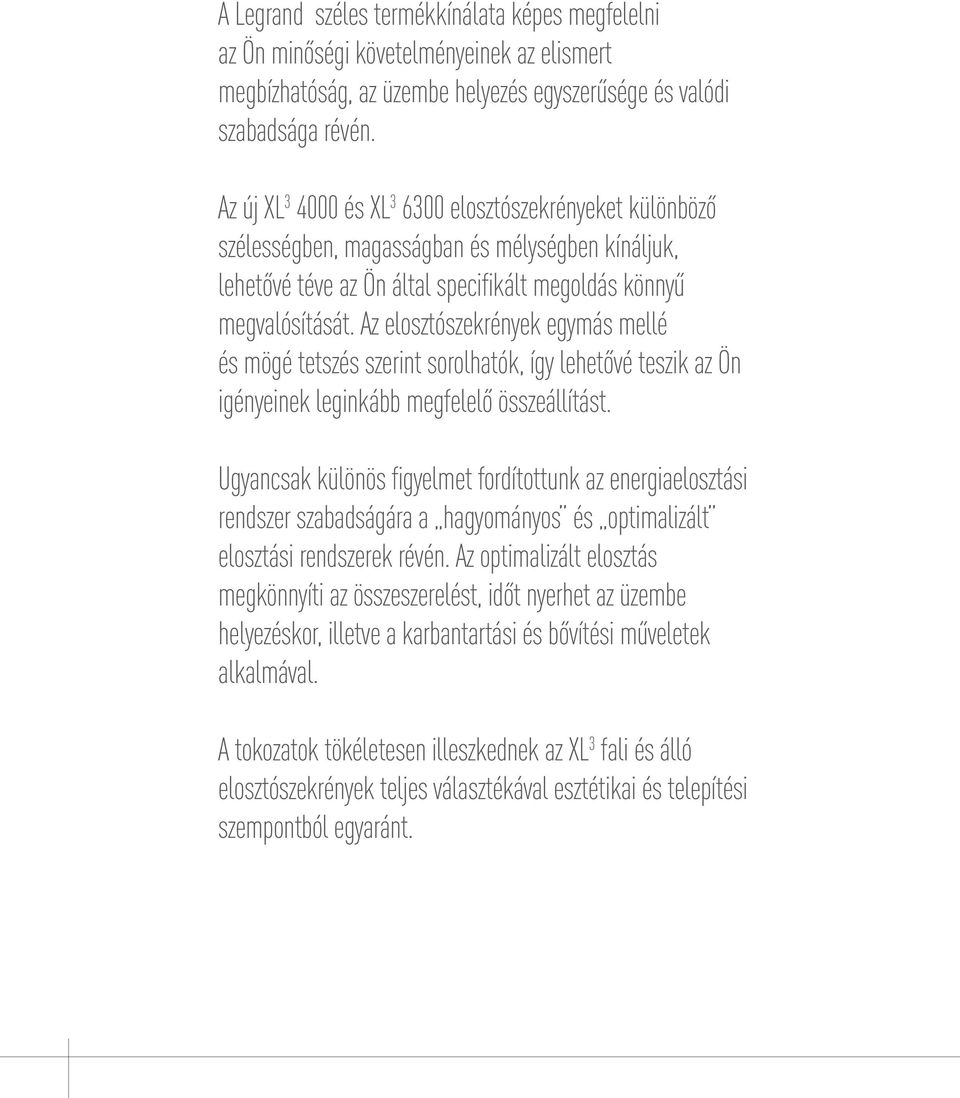

2 A Legrand széles termékkínálata képes megfelelni az Ön minőségi követelményeinek az elismert megbízhatóság, az üzembe helyezés egyszerűsége és valódi szabadsága révén. Az új XL és XL elosztószekrényeket különböző szélességben, magasságban és mélységben kínáljuk, lehetővé téve az Ön által specifikált megoldás könnyű megvalósítását. Az elosztószekrények egymás mellé és mögé tetszés szerint sorolhatók, így lehetővé teszik az Ön igényeinek leginkább megfelelő összeállítást. Ugyancsak különös figyelmet fordítottunk az energiaelosztási rendszer szabadságára a hagyományos és optimalizált elosztási rendszerek révén. Az optimalizált elosztás megkönnyíti az összeszerelést, időt nyerhet az üzembe helyezéskor, illetve a karbantartási és bővítési műveletek alkalmával. A tokozatok tökéletesen illeszkednek az XL 3 fali és álló elosztószekrények teljes választékával esztétikai és telepítési szempontból egyaránt.

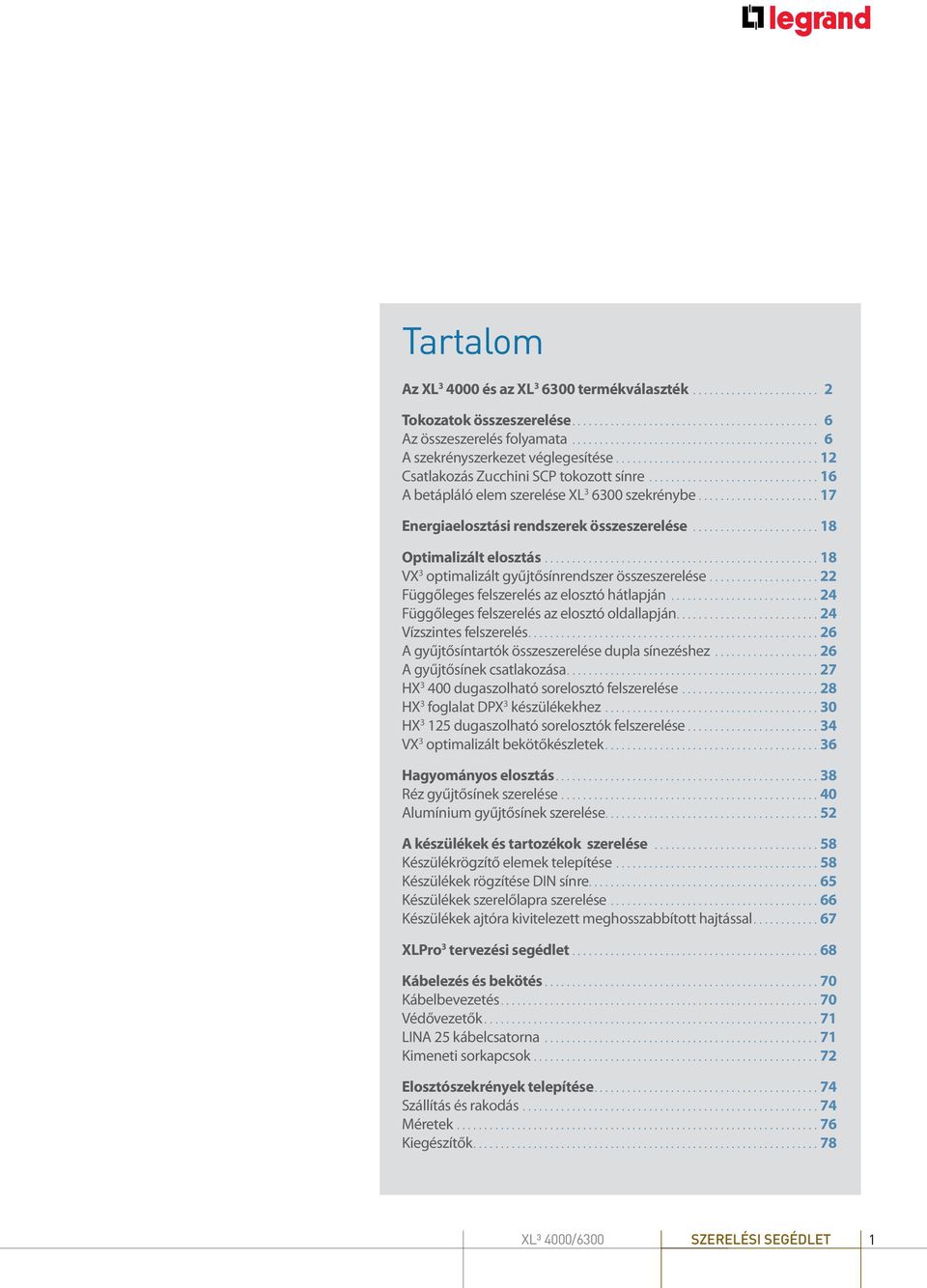

3 Tartalom Az XL és az XL termékválaszték... 2 Tokozatok összeszerelése... 6 Az összeszerelés folyamata... 6 A szekrényszerkezet véglegesítése Csatlakozás Zucchini SCP tokozott sínre A betápláló elem szerelése XL szekrénybe Energiaelosztási rendszerek összeszerelése Optimalizált elosztás VX 3 optimalizált gyűjtősínrendszer összeszerelése Függőleges felszerelés az elosztó hátlapján Függőleges felszerelés az elosztó oldallapján Vízszintes felszerelés A gyűjtősíntartók összeszerelése dupla sínezéshez A gyűjtősínek csatlakozása HX dugaszolható sorelosztó felszerelése HX 3 foglalat DPX 3 készülékekhez HX dugaszolható sorelosztók felszerelése VX 3 optimalizált bekötőkészletek Hagyományos elosztás Réz gyűjtősínek szerelése Alumínium gyűjtősínek szerelése A készülékek és tartozékok szerelése Készülékrögzítő elemek telepítése Készülékek rögzítése DIN sínre Készülékek szerelőlapra szerelése Készülékek ajtóra kivitelezett meghosszabbított hajtással XLPro 3 tervezési segédlet Kábelezés és bekötés Kábelbevezetés Védővezetők LINA 25 kábelcsatorna Kimeneti sorkapcsok Elosztószekrények telepítése Szállítás és rakodás Méretek Kiegészítők XL³ 4000/6300 Szerelési segédlet 1

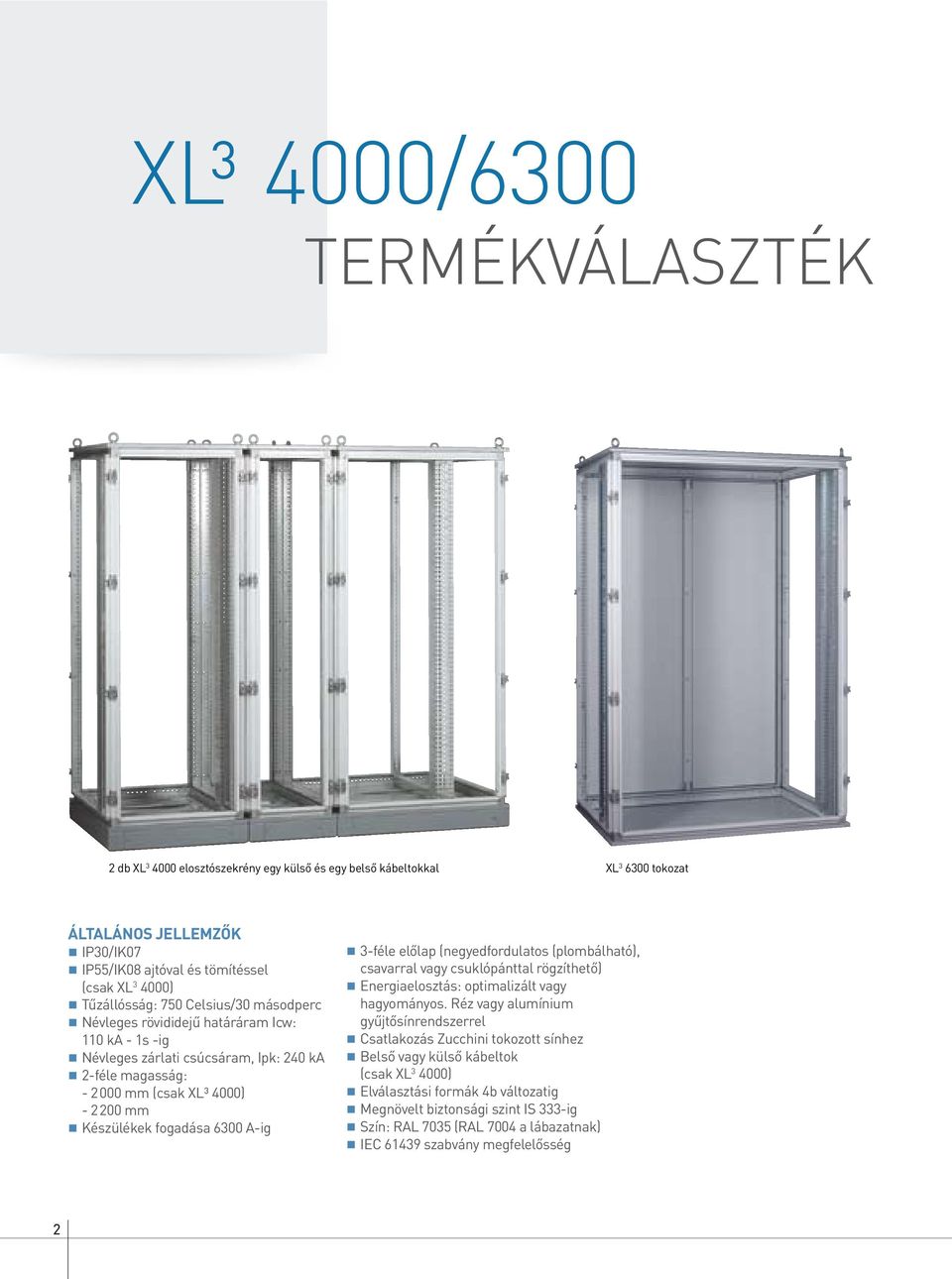

4 XL³ 4000/6300 termékválaszték 2 db XL elosztószekrény egy külső és egy belső kábeltokkal XL tokozat Általános jellemzők IP30/IK07 IP55/IK08 ajtóval és tömítéssel (csak XL ) Tűzállósság: 750 Celsius/30 másodperc Névleges rövididejű határáram Icw: 110 ka - 1s -ig Névleges zárlati csúcsáram, Ipk: 240 ka 2-féle magasság: mm (csak XL³ 4000) mm Készülékek fogadása 6300 A-ig 3-féle előlap (negyedfordulatos (plombálható), csavarral vagy csuklópánttal rögzíthető) Energiaelosztás: optimalizált vagy hagyományos. Réz vagy alumínium gyűjtősínrendszerrel Csatlakozás Zucchini tokozott sínhez Belső vagy külső kábeltok (csak XL ) Elválasztási formák 4b változatig Megnövelt biztonsági szint IS 333-ig Szín: RAL 7035 (RAL 7004 a lábazatnak) IEC szabvány megfelelősség 2

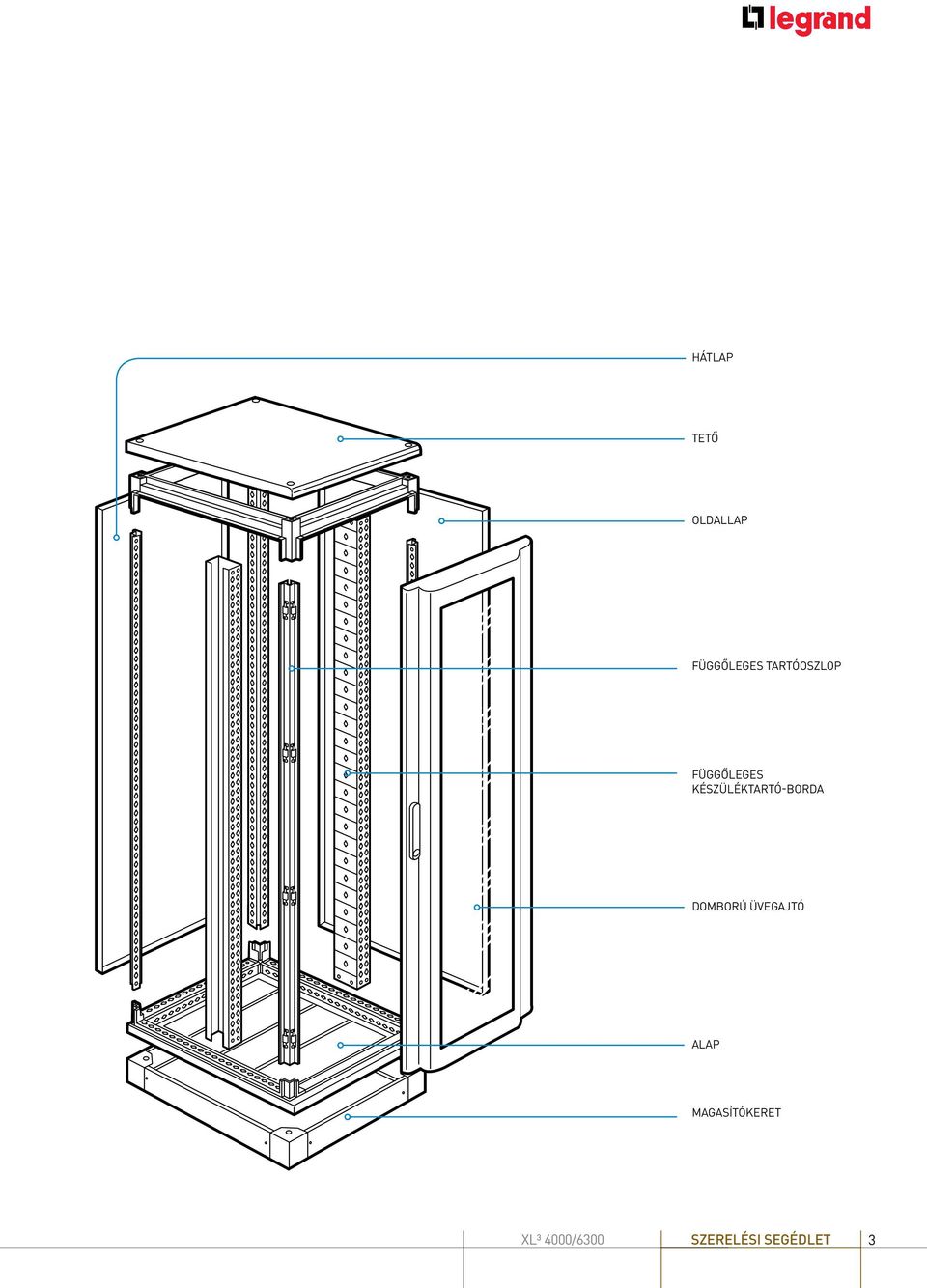

5 HÁTLAP Tető OLDALLAP Függőleges TARTÓOSZLOP FÜGGŐLEGES KÉSZÜLÉKTARTÓ-BORDA Domború üvegajtó Alap Magasítókeret XL³ 4000/6300 Szerelési segédlet 3

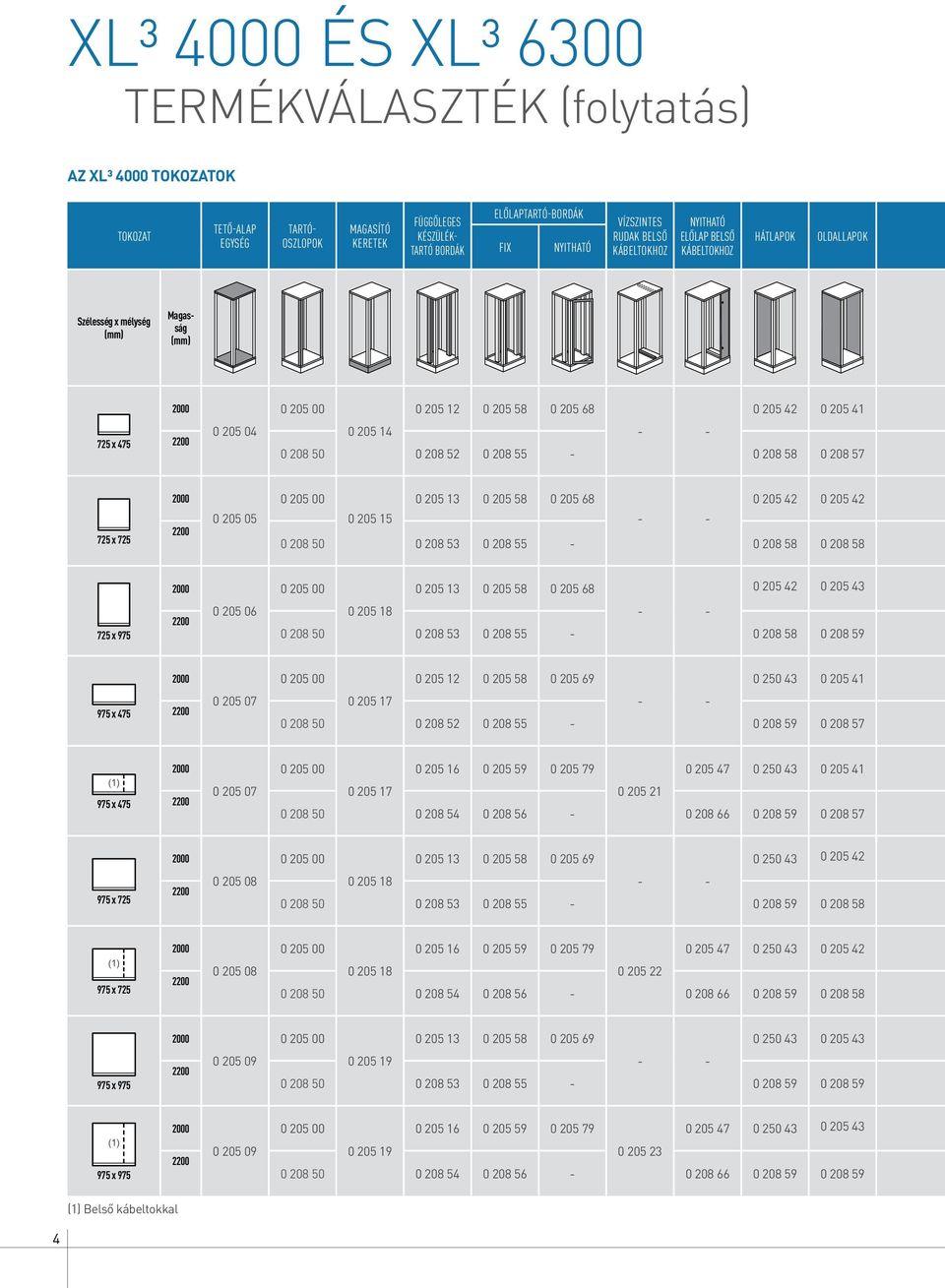

6 XL³ 4000 és XL³ 6300 termékválaszték (folytatás) az XL³ 4000 tokozatok Tokozat Tető-alap egység Tartóoszlopok Magasító keretek Függőleges KÉSZÜLÉK- TARTÓ BORDÁK ELŐLAPTARTÓ-BORDÁK FIX NYITHATÓ Vízszintes rudak belső KÁBELTOKHOZ Nyitható előlap belső KÁBELTOKHOZ Hátlapok Oldallapok Szélesség x mélység (mm) Magasság (mm) x x x x (1) 975 x x (1) 975 x x (1) 975 x (1) Belső kábeltokkal 4

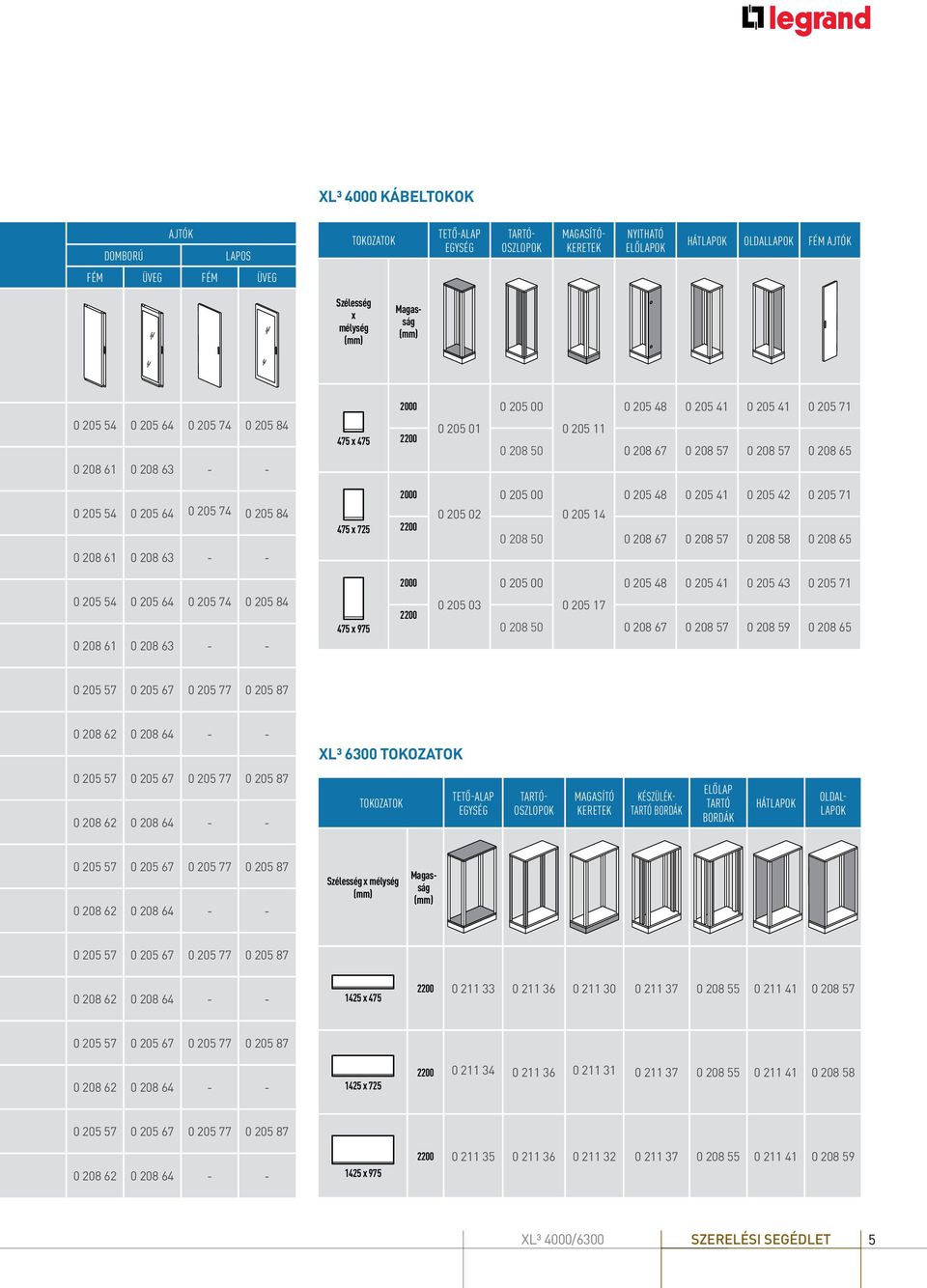

7 XL³ 4000 KÁBELTOKOK Domború Ajtók Lapos Tokozatok Tető-alap EGYSÉG Tartóoszlopok Magasító- KERETEK Nyitható előlapok HÁTLAPOK OLDALLAPOK FÉM AJTÓK Fém Üveg Fém Üveg Szélesség x mélység (mm) Magasság (mm) x x x XL³ 6300 tokozatok Tokozatok Tető-alap EGYSÉG Magasító keretek Tartóoszlopok KÉSZÜLÉK- TARTÓ BORDÁK ELŐLAP TARTÓ BORDÁK Hátlapok Oldallapok Szélesség x mélység (mm) Magasság (mm) x x x XL³ 4000/6300 Szerelési segédlet 5

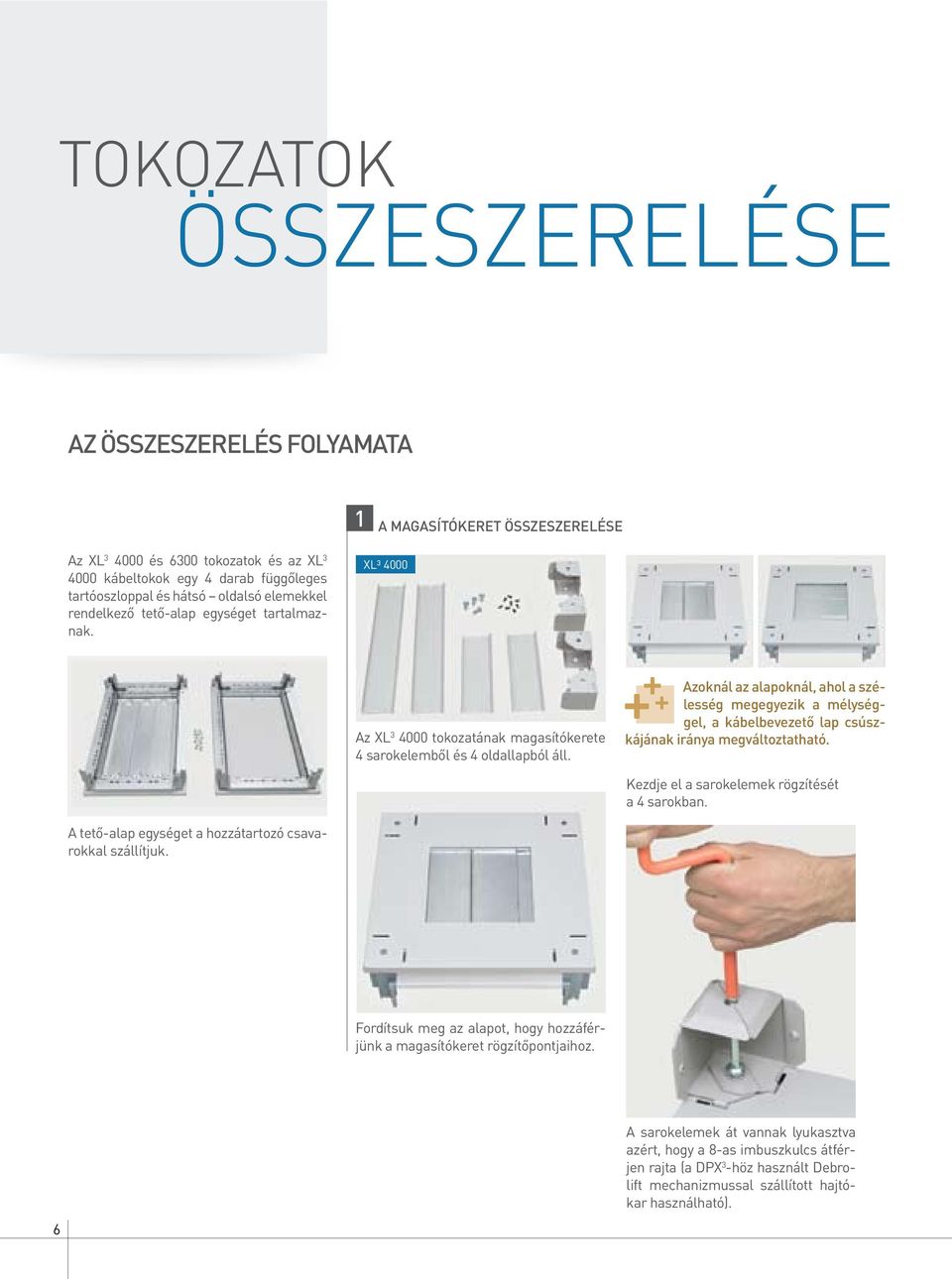

8 tokozatok összeszerelése Az összeszerelés folyamata 1 A magasítókeret összeszerelése Az XL és 6300 tokozatok és az XL kábeltokok egy 4 darab függőleges tartóoszloppal és hátsó oldalsó elemekkel rendelkező tető-alap egységet tartalmaznak. XL³ 4000 Az XL tokozatának magasítókerete 4 sarokelemből és 4 oldallapból áll. Azoknál az alapoknál, ahol a szélesség megegyezik a mélységgel, a kábelbevezető lap csúszkájának iránya megváltoztatható. Kezdje el a sarokelemek rögzítését a 4 sarokban. A tető-alap egységet a hozzátartozó csavarokkal szállítjuk. Fordítsuk meg az alapot, hogy hozzáférjünk a magasítókeret rögzítőpontjaihoz. A sarokelemek át vannak lyukasztva azért, hogy a 8-as imbuszkulcs átférjen rajta (a DPX 3 -höz használt Debrolift mechanizmussal szállított hajtókar használható). 6

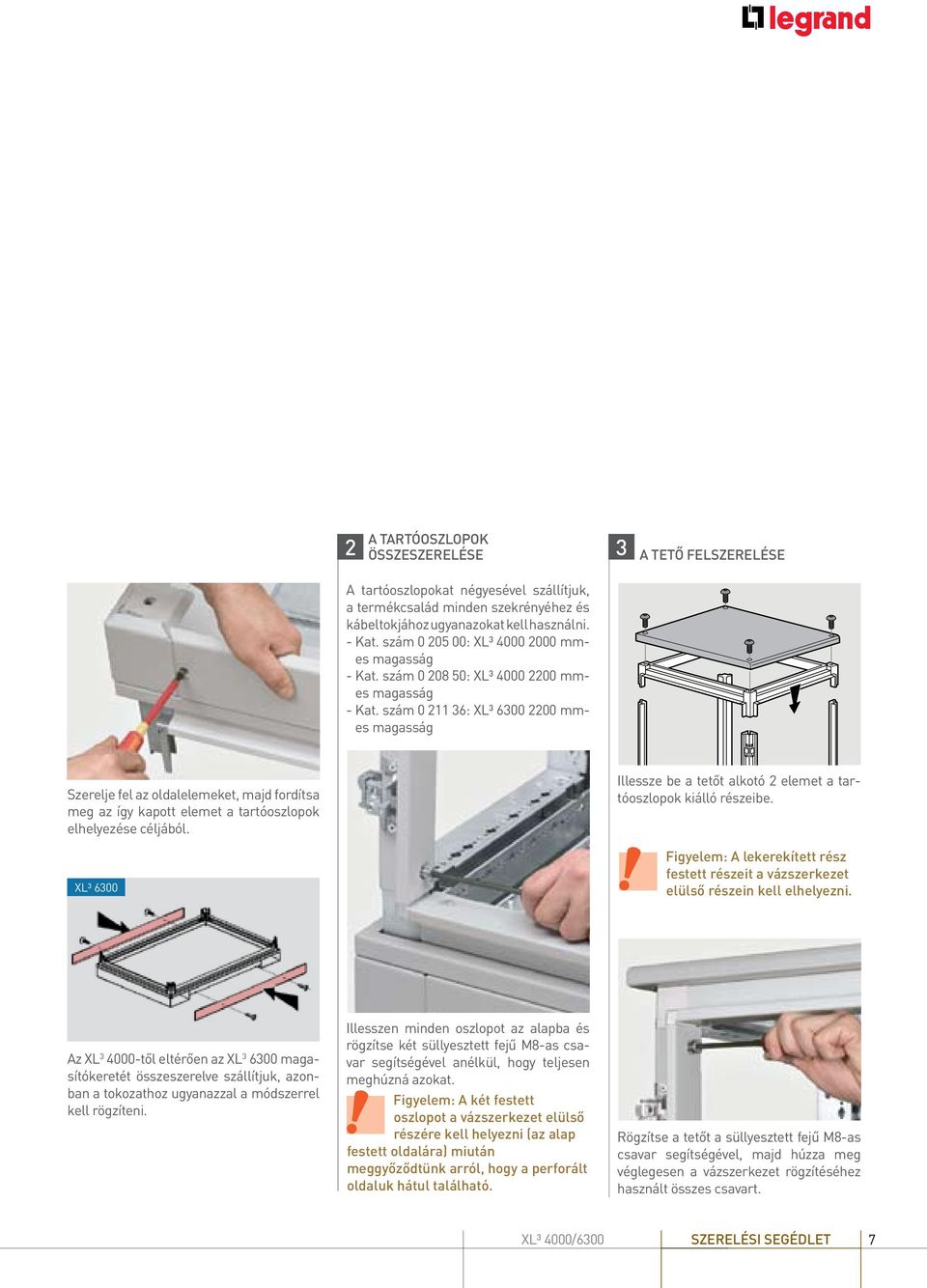

9 2 A tartóoszlopok összeszerelése 3 A tető felszerelése A tartóoszlopokat négyesével szállítjuk, a termékcsalád minden szekrényéhez és kábeltokjához ugyanazokat kell használni. - kat. szám : XL³ mmes magasság - kat. szám : XL³ mmes magasság - kat. szám : XL³ mmes magasság Szerelje fel az oldalelemeket, majd for dítsa meg az így kapott elemet a tartóoszlopok elhelyezése céljából. XL³ 6300 Illessze be a tetőt alkotó 2 elemet a tartóoszlopok kiálló részeibe. Figyelem: A lekerekített rész festett részeit a vázszerkezet elülső részein kell elhelyezni. Az XL től eltérően az XL ma gasítókeretét összeszerelve szállítjuk, azonban a tokozathoz ugyanazzal a módszerrel kell rögzíteni. Illesszen minden oszlopot az alapba és rögzítse két süllyesztett fejű M8-as csavar segítségével anélkül, hogy teljesen meghúzná azokat. Figyelem: A két festett oszlopot a vázszerkezet elülső részére kell helyezni (az alap festett oldalára) miután meggyőződtünk arról, hogy a perforált oldaluk hátul található. Rögzítse a tetőt a süllyesztett fejű M8-as csavar segítségével, majd húzza meg vég legesen a vázszerkezet rögzítéséhez használt összes csavart. XL³ 4000/6300 Szerelési segédlet 7

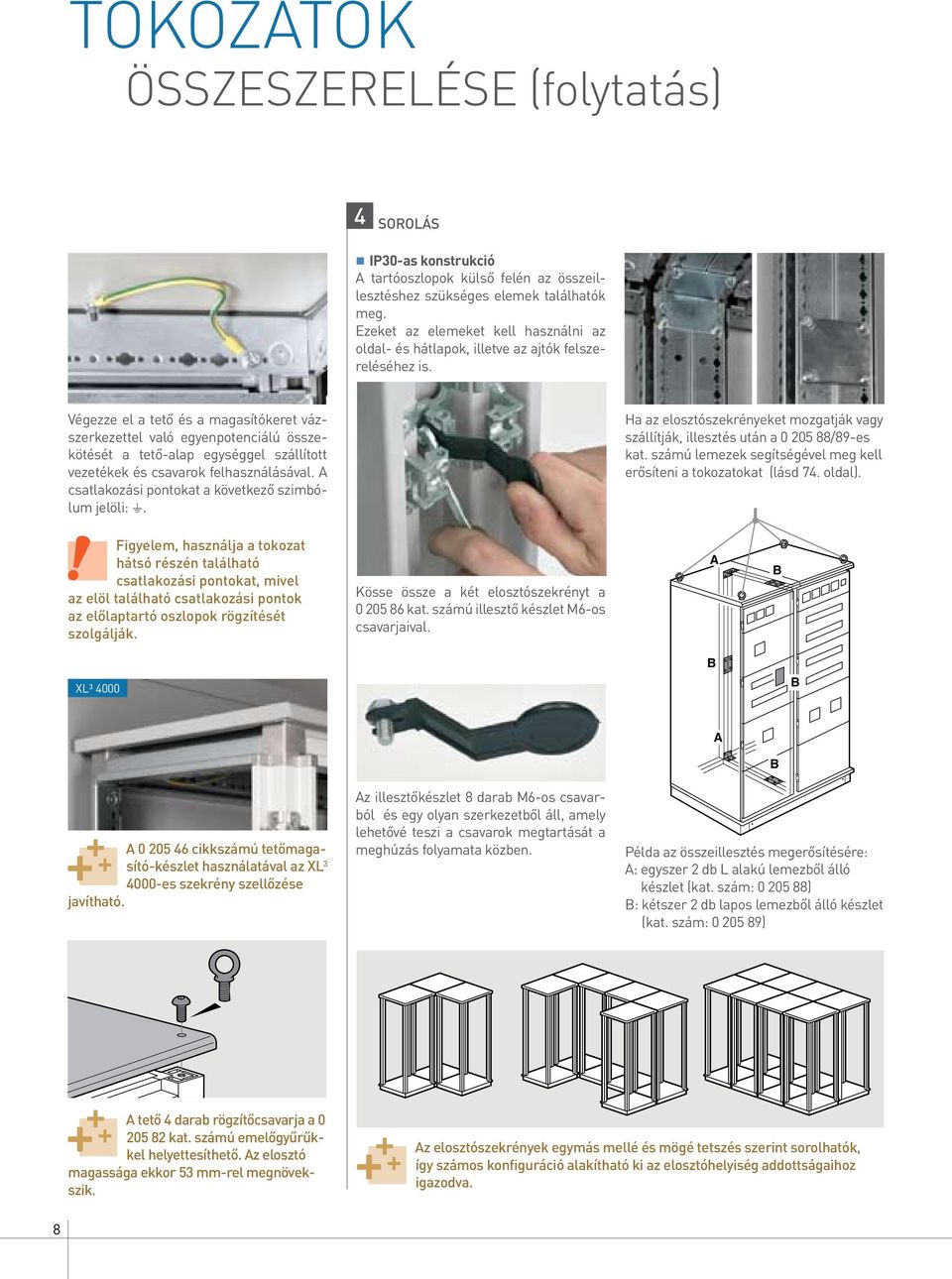

10 TOKOZATOK ÖSSZESZERELÉSE (folytatás) 4 SOROLÁS IP30-as konstrukció A tartóoszlopok külső felén az összeillesztéshez szükséges elemek találhatók meg. Ezeket az elemeket kell használni az oldal- és hátlapok, illetve az ajtók felszereléséhez is. Végezze el a tető és a ma ga sí tó ke ret vázszerkezettel való egyen po ten ciá lú ös szekötését a tető-alap egy ség gel szál lí tott vezetékek és csavarok fel hasz ná lá sával. A csatlakozási pontokat a kö vet ke z ő szim bólum jelöli: T. Ha az elosztószekrényeket mozgatják vagy szállítják, illesztés után a /89-es kat. számú lemezek segítségével meg kell erősíteni a tokozatokat (lásd 74. oldal). Figyelem, használja a tokozat hátsó részén található csatlakozási pontokat, mivel az elöl található csatlakozási pontok az előlaptartó oszlopok rögzítését szolgálják. Kösse össze a két elosztószekrényt a kat. számú illesztő készlet M6-os csavarjaival. A B XL³ 4000 B B A A cikkszámú tetőmagasító-készlet használatával az XL es szekrény szellőzése javítható. Az illesztőkészlet 8 darab M6-os csavarból és egy olyan szerkezetből áll, amely lehetővé teszi a csavarok megtartását a meghúzás folyamata közben. Példa az összeillesztés megerősítésére: A: egyszer 2 db L alakú lemezből álló készlet (kat. szám: ) B: kétszer 2 db lapos lemezből álló készlet (kat. szám: ) B A tető 4 darab rögzítőcsavarja a kat. számú emelőgyűrűkkel helyettesíthető. Az elosztó ma gas sága ekkor 53 mm-rel megnövekszik. Az elosztószekrények egymás mellé és mögé tetszés szerint sorolhatók, így számos konfiguráció alakítható ki az elosztóhelyiség addottságaihoz igazodva. 8

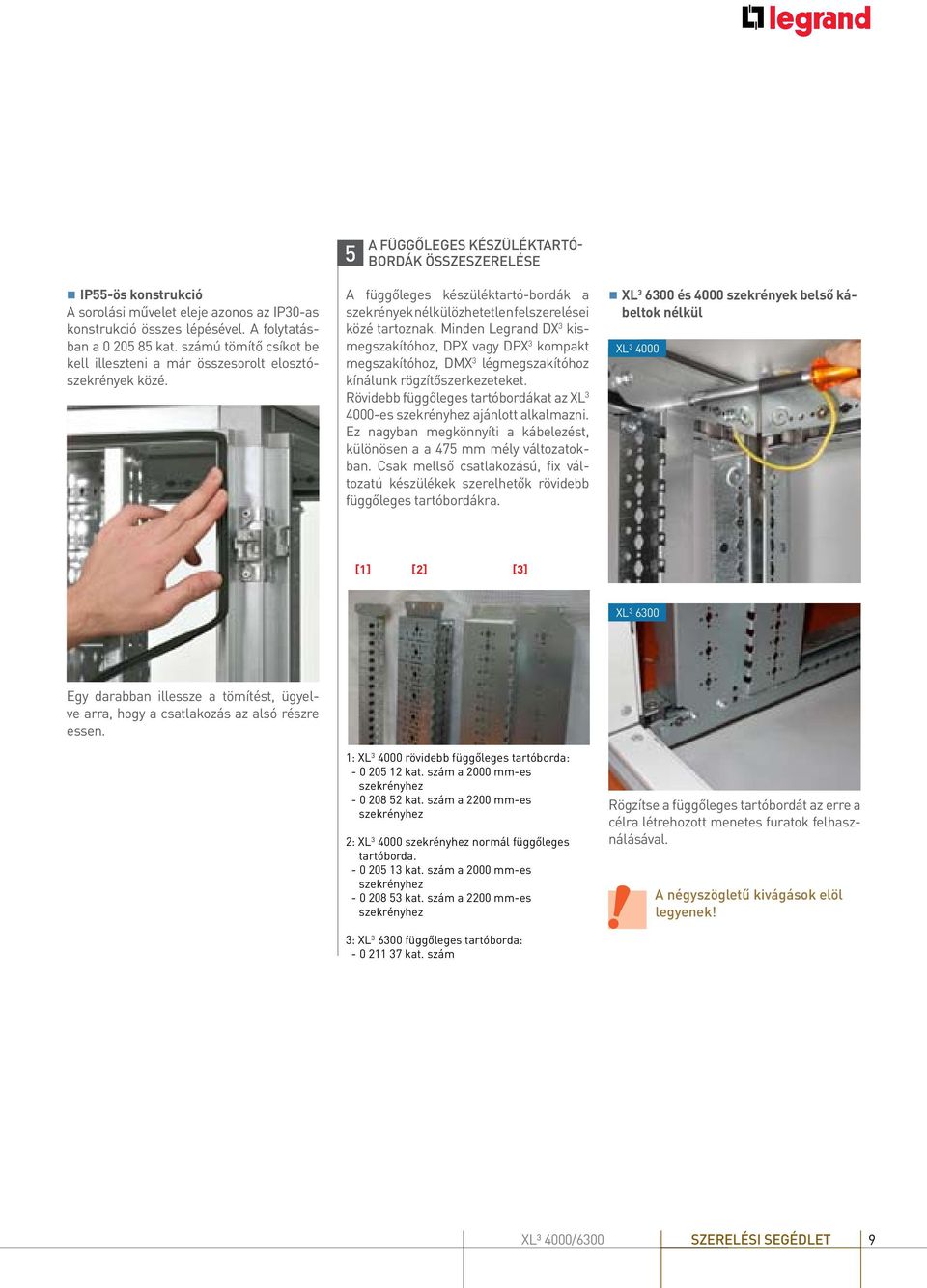

11 5 A függőleges KÉSZÜLÉKTARTÓ- BORDÁK összeszerelése IP55-ös konstrukció A sorolási művelet eleje azonos az IP30 as konstrukció összes lépésével. A folytatásban a kat. számú tömítő csíkot be kell illeszteni a már összesorolt elosztószekrények közé. A függőleges készüléktartó-bordák a szekrények nél külözhetetlen felszerelései közé tar toz nak. Minden Legrand DX 3 kismeg sza k ítóhoz, DPX vagy DPX 3 kompakt meg sza kítóhoz, DMX 3 lég megszakítóhoz kí ná lunk rögzítőszerkezeteket. Rövidebb függőleges tartóbordákat az XL es szekrényhez ajánlott al kal mazni. Ez nagyban megkönnyíti a ká belezést, kü lönösen a a 475 mm mély változatokban. Csak mellső csatlakozású, fix változatú készülékek szerelhetők rövidebb függőleges tartóbordákra. 3 XL 6300 és 4000 szekrények belső ká - bel tok nélkül XL³ 4000 [1] [2] [3] XL³ 6300 Egy darabban illessze a tömítést, ügyelve arra, hogy a csatlakozás az alsó részre essen. 1: XL rövidebb függőleges tartóborda: kat. szám a 2000 mm-es szekrényhez kat. szám a 2200 mm-es szekrényhez 2: XL szekrényhez normál függőleges tartóborda kat. szám a 2000 mm-es szekrényhez kat. szám a 2200 mm-es szekrényhez Rögzítse a függőleges tartóbordát az erre a célra létrehozott menetes furatok felhasználásával. A négyszögletű kivágások elöl legyenek! 3: XL függőleges tartóborda: kat. szám XL³ 4000/6300 Szerelési segédlet 9

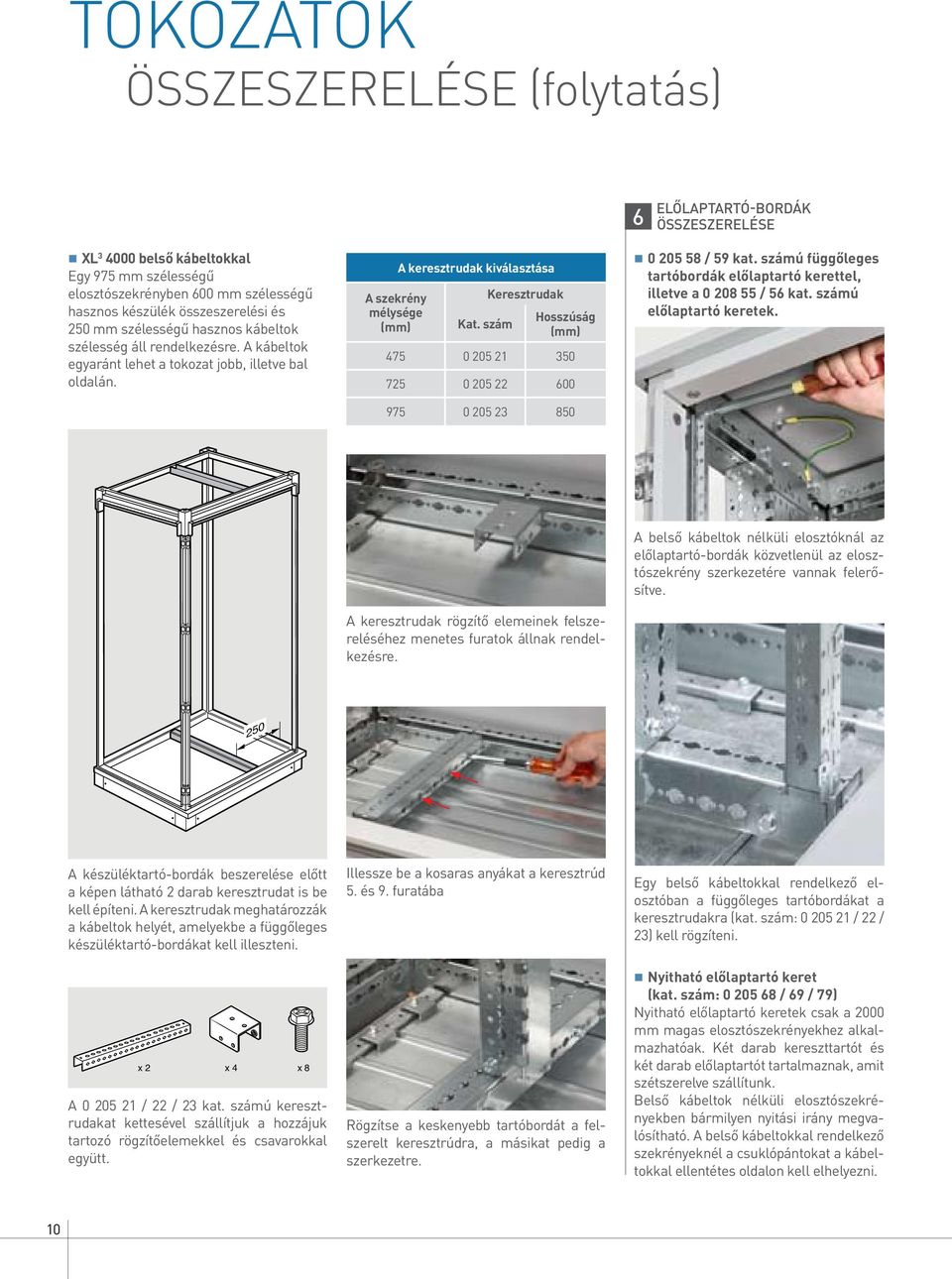

12 TOKOZATOK ÖSSZESZERELÉSE (folytatás) 6 ELŐLAPTARTÓ-BORDÁK ÖSSZESZERELÉSE 3 XL 4000 belső kábeltokkal Egy 975 mm szélességű elosztószekrényben 600 mm szélességű hasznos készülék összeszerelési és 250 mm szélességű hasznos kábeltok szélesség áll rendelkezésre. A kábeltok egyaránt lehet a tokozat jobb, illetve bal oldalán. A szekrény mélysége (mm) A keresztrudak kiválasztása Kat. szám Keresztrudak Hosszúság (mm) / 59 kat. számú függőleges tartóbordák előlaptartó kerettel, illetve a / 56 kat. számú előlaptartó keretek. A keresztrudak rögzítő elemeinek fel sze - reléséhez menetes furatok állnak ren delkezésre. A belső kábeltok nélküli elosztóknál az előlaptartó-bordák közvetlenül az el osztó szekrény szerkezetére vannak felerősítve. 250 A készüléktartó-bordák beszerelése előtt a képen látható 2 darab keresztrudat is be kell építeni. A keresztrudak meghatározzák a kábeltok helyét, amelyekbe a függőleges készüléktartó-bordákat kell illeszteni. Illessze be a kosaras anyákat a keresztrúd 5. és 9. furatába Egy belső kábeltokkal rendelkező el - osz tóban a függőleges tartóbordákat a ke resztrudakra (kat. szám: / 22 / 23) kell rögzíteni. x 2 x 4 x 8 A / 22 / 23 kat. számú keresztru dakat kettesével szállítjuk a hozzájuk tartozó rögzítőelemekkel és csavarokkal együtt. Rögzítse a keskenyebb tartóbordát a felszerelt keresztrúdra, a másikat pedig a szerkezetre. Nyitható előlaptartó keret (kat. szám: / 69 / 79) Nyitható előlaptartó keretek csak a 2000 mm magas elosztószekrényekhez alkalmazhatóak. Két darab kereszttartót és két darab előlaptartót tartalmaznak, amit szétszerelve szállítunk. Belső kábeltok nélküli elosztószekrényekben bármilyen nyitási irány megvalósítható. A belső kábeltokkal rendelkező szekrényeknél a csuklópántokat a kábeltokkal ellentétes oldalon kell elhelyezni. 10

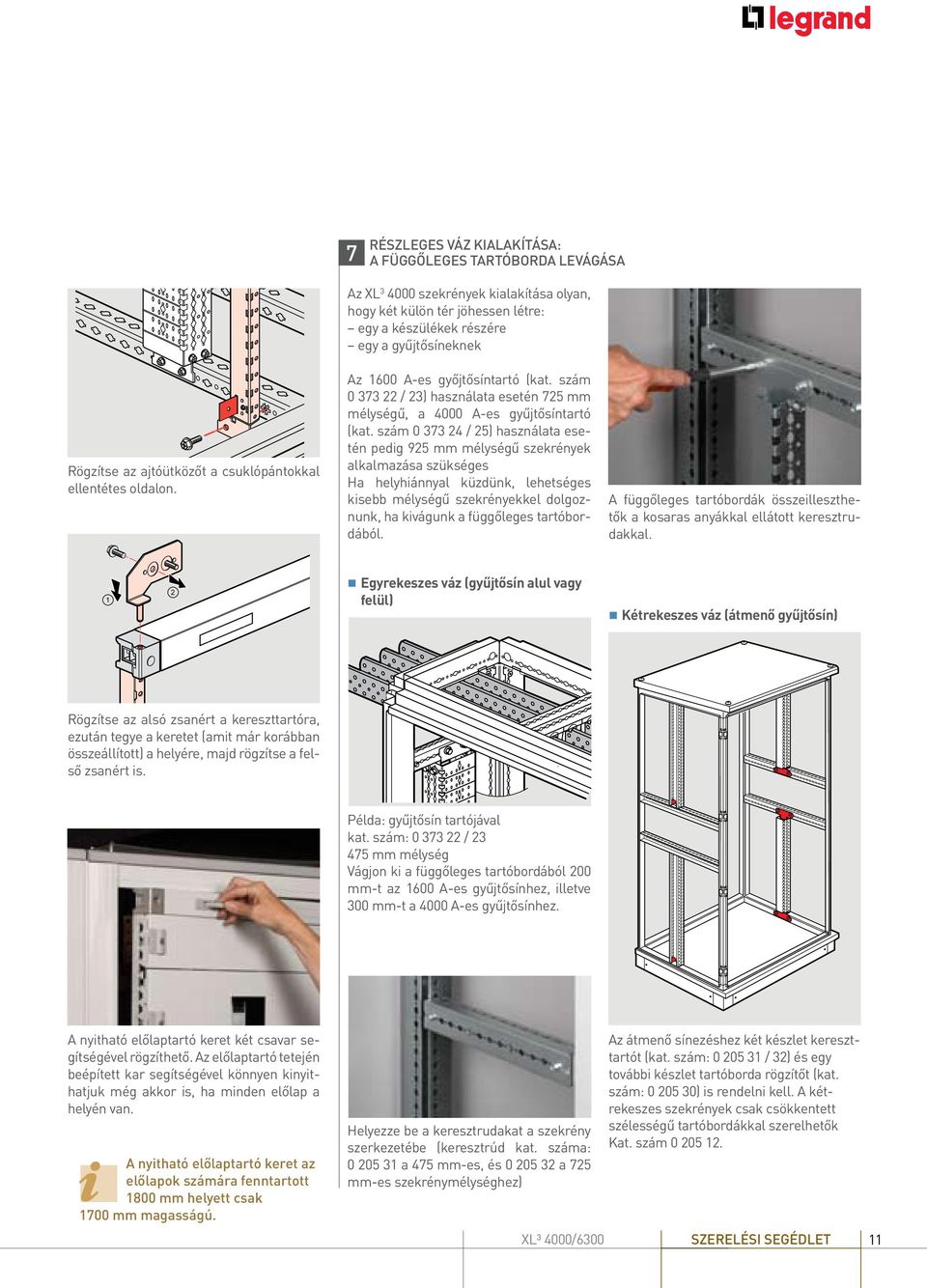

13 7 Részleges váz kialakítása: a függőleges TARTÓBORDA levágása Rögzítse az ajtóütközőt a csuklópántokkal ellentétes oldalon. Az XL szekrények kialakítása olyan, hogy két külön tér jöhessen létre: egy a készülékek részére egy a gyűjtősíneknek Az 1600 A-es győjtősíntartó (kat. szám / 23) használata esetén 725 mm mélységű, a 4000 A-es gyűjtősíntartó (kat. szám / 25) használata esetén pedig 925 mm mélységű szekrények alkalmazása szükséges Ha helyhiánnyal küzdünk, lehetséges ki sebb mélységű szekrényekkel dol goznunk, ha kivágunk a függőleges tar tó bordából. A függőleges tartóbordák összeilleszthetők a kosaras anyákkal ellátott kereszt rudak kal. 1 2 Egyrekeszes váz (gyűjtősín alul vagy felül) Kétrekeszes váz (átmenő gyűjtősín) Rögzítse az alsó zsanért a kereszttartóra, ezután tegye a keretet (amit már korábban összeállított) a helyére, majd rögzítse a felső zsanért is. Példa: gyűjtősín tartójával kat. szám: / mm mélység Vágjon ki a függőleges tartóbordából 200 mm-t az 1600 A-es gyűjtősínhez, illetve 300 mm-t a 4000 A-es gyűjtősínhez. A nyitható előlaptartó keret két csavar se - gít ségével rögzíthető. Az előlaptartó tetején be épített kar segítségével könnyen ki nyithat juk még akkor is, ha minden előlap a helyén van. A nyitható előlaptartó keret az előlapok számára fenntartott 1800 mm helyett csak 1700 mm magasságú. Helyezze be a keresztrudakat a szekrény szerkezetébe (keresztrúd kat. száma: a 475 mm-es, és a 725 mm-es szekrénymélységhez) XL³ 4000/6300 Az átmenő sínezéshez két készlet kereszttartót (kat. szám: / 32) és egy további készlet tartóborda rögzítőt (kat. szám: ) is rendelni kell. A kétrekeszes szekrények csak csökkentett szélességű tartóbordákkal szerelhetők Kat. szám Szerelési segédlet 11

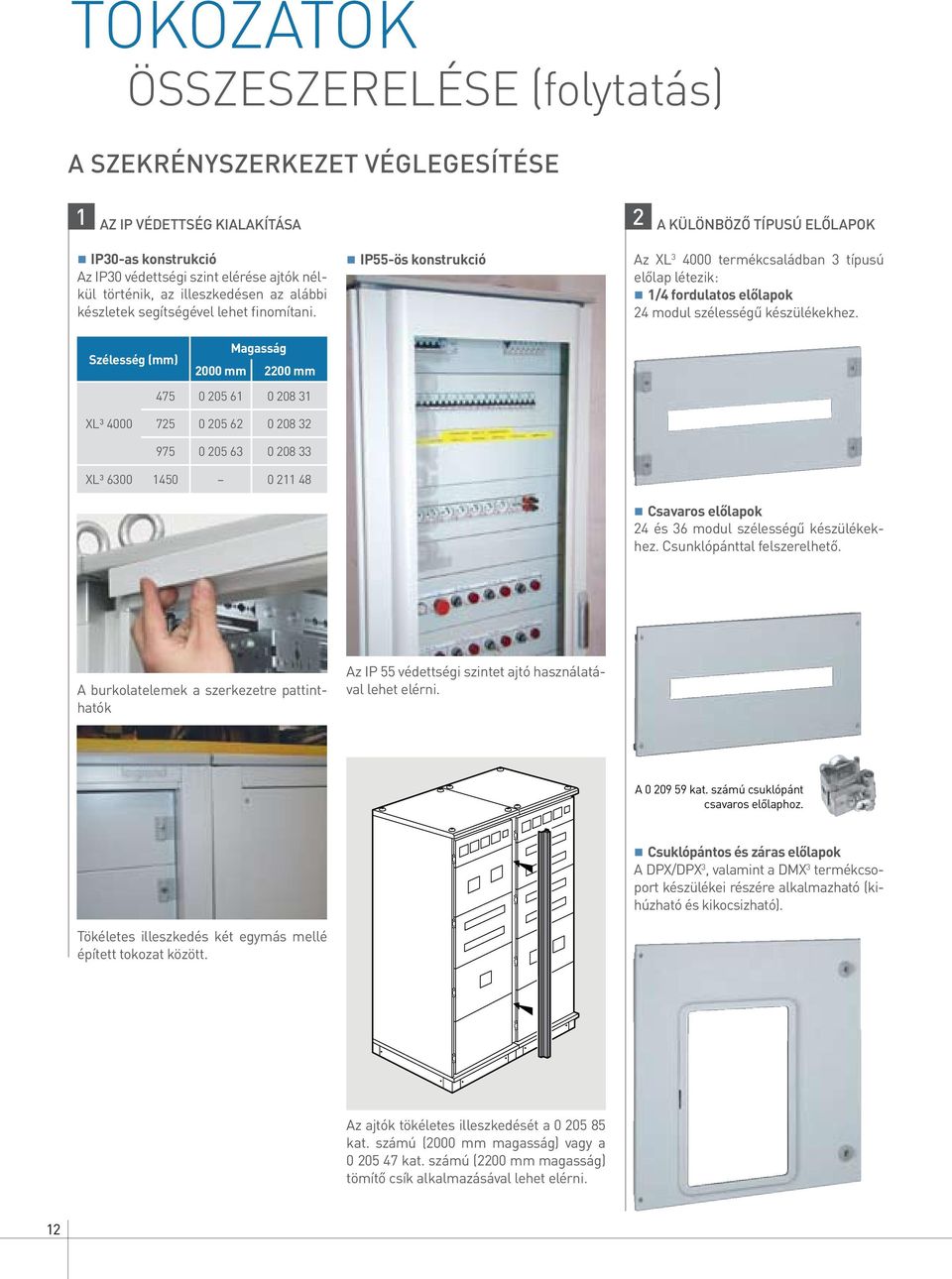

14 TOKOZATOK ÖSSZESZERELÉSE (folytatás) A SZEKRÉNYSZERKEZET VÉGLEGESÍTÉSE 1 Az IP védettség kialakítása 2 A különböző típusú előlapok IP30-as konstrukció Az IP30 védettségi szint elérése ajtók nélkül történik, az illeszkedésen az alábbi készletek segítségével lehet finomítani. IP55-ös konstrukció Az XL termékcsaládban 3 típusú előlap létezik: 1/4 fordulatos előlapok 24 modul szélességű készülékekhez. Magasság Szélesség (mm) 2000 mm 2200 mm XL³ XL³ Csavaros előlapok 24 és 36 modul szélességű készülékekhez. Csunklópánttal felszerelhető. A burkolatelemek a szerkezetre pattinthatók Az IP 55 védettségi szintet ajtó használatával lehet elérni. A kat. számú csuklópánt csavaros előlaphoz. Csuklópántos és záras előlapok A DPX/DPX 3, valamint a DMX 3 termékcsoport készülékei részére alkalmazható (ki- húz ható és kikocsizható). Tökéletes illeszkedés két egymás mellé épített tokozat között. Az ajtók tökéletes illeszkedését a kat. számú (2000 mm magasság) vagy a kat. számú (2200 mm magasság) tömítő csík alkalmazásával lehet elérni. 12

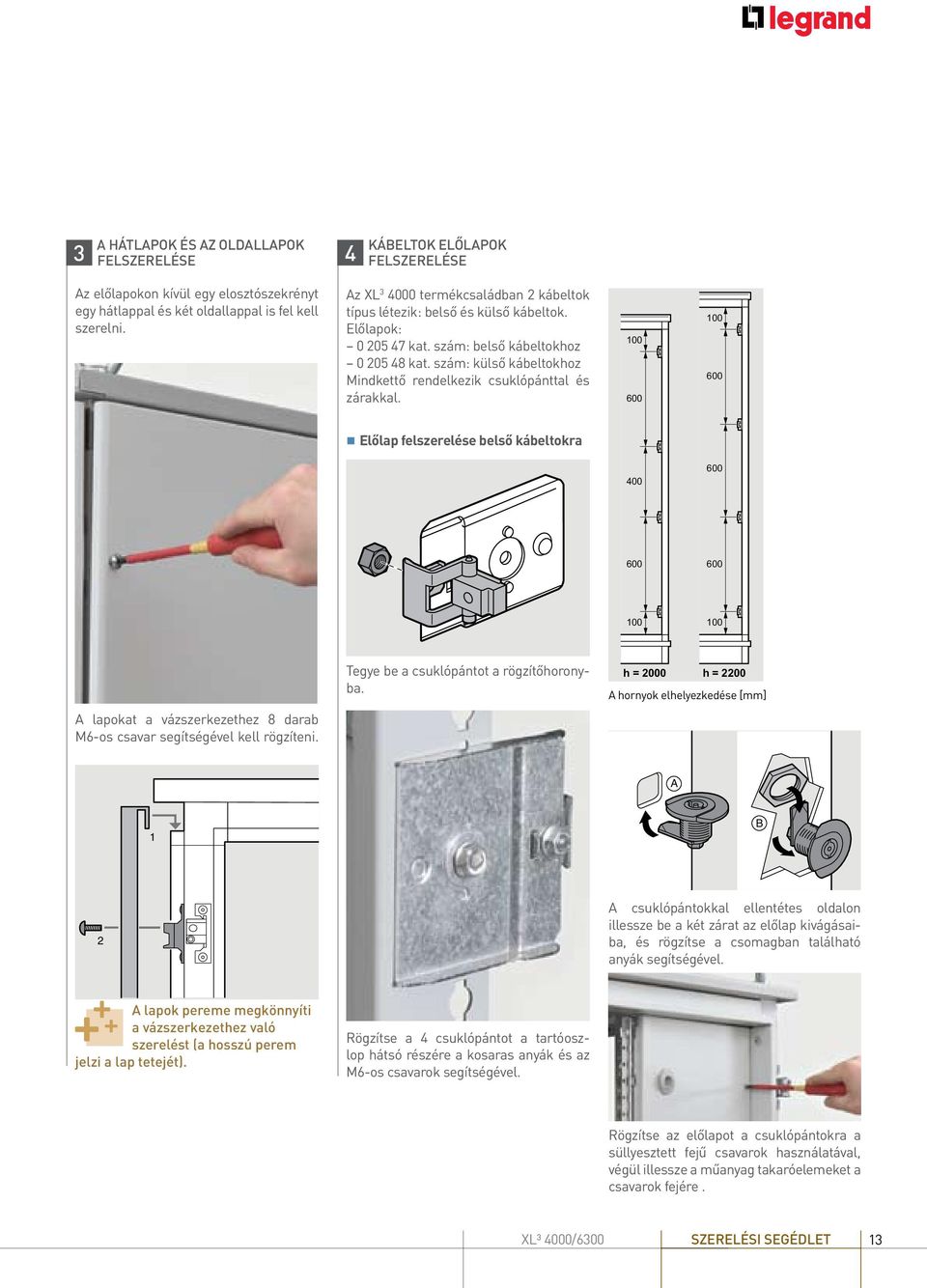

15 3 A hátlapok és az oldallapok FELSZERELÉSE 4 Kábeltok előlapok FELSZERELÉSE Az előlapokon kívül egy elosztószekrényt egy hátlappal és két oldallappal is fel kell szerelni. Az XL termékcsaládban 2 kábeltok típus létezik: belső és külső kábeltok. Előlapok: kat. szám: belső kábeltokhoz kat. szám: külső kábeltokhoz Mindkettő rendelkezik csuklópánttal és zárakkal Előlap felszerelése belső kábeltokra A lapokat a vázszerkezethez 8 darab M6-os csavar segítségével kell rögzíteni. Tegye be a csuklópántot a rögzí tőho rony - ba. h = 2000 h = 2200 A hornyok elhelyezkedése [mm] A A 1 B B 2 A csuklópántokkal ellentétes oldalon il lessze be a két zárat az előlap kivágásaiba, és rögzítse a csomagban található anyák segítségével. A lapok pereme megkönnyíti a váz szer kezet hez való szerelést (a hosszú perem jelzi a lap tetejét). Rögzítse a 4 csuklópántot a tartóoszlop hátsó részére a kosaras anyák és az M6-os csavarok segítségével. Rögzítse az előlapot a csuklópántokra a süllyesztett fejű csavarok használatával, végül illessze a műanyag takaróelemeket a csavarok fejére. XL³ 4000/6300 Szerelési segédlet 13

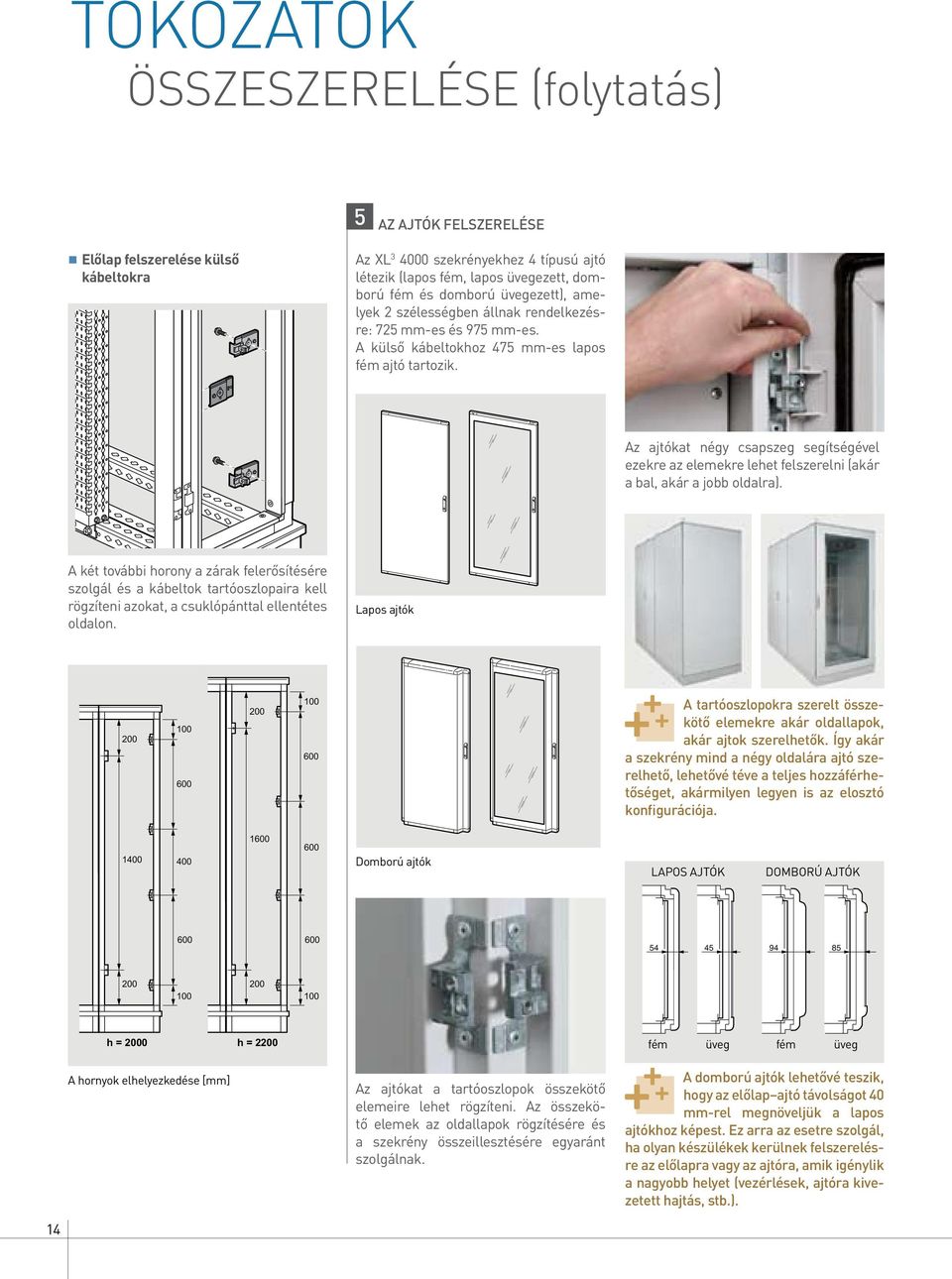

16 TOKOZATOK ÖSSZESZERELÉSE (folytatás) 5 Az ajtók FELSZERELÉSE előlap felszerelése külső kábeltokra Az XL szekrényekhez 4 típusú ajtó létezik (lapos fém, lapos üvegezett, domború fém és domború üvegezett), amelyek 2 szélességben állnak rendelkezésre: 725 mm-es és 975 mm-es. A külső kábeltokhoz 475 mm-es lapos fém ajtó tartozik. Az ajtókat négy csapszeg segítségével ezek re az elemekre lehet felszerelni (akár a bal, akár a jobb oldalra). A két további horony a zárak felerősítésére szolgál és a kábeltok tartóoszlopaira kell rögzíteni azokat, a csuklópánttal ellentétes oldalon. Lapos ajtók A tartóoszlopokra szerelt összekötő elemekre akár oldallapok, akár ajtok szerelhetők. Így akár a szekrény mind a négy oldalára ajtó szerelhető, lehetővé téve a teljes hozzáférhetőséget, akármilyen legyen is az elosztó konfigurációja Domború ajtók lapos ajtók domború ajtók h = 2000 h = 2000 h = 2200 h = 2200 fém üveg fém üveg A hornyok elhelyezkedése [mm] Az ajtókat a tartóoszlopok összekötő ele meire lehet rögzíteni. Az összekötő elemek az oldallapok rögzítésére és a szekrény összeillesztésére egyaránt szol gálnak. A domború ajtók lehetővé te szik, hogy az előlap ajtó tá vol ságot 40 mm-rel megnöveljük a lapos ajtókhoz képest. Ez ar ra az esetre szolgál, ha olyan készülékek kerülnek felszerelésre az előlapra vagy az ajtóra, amik igénylik a nagyobb he lyet (vezérlések, ajtóra kivezetett hajtás, stb.). 14

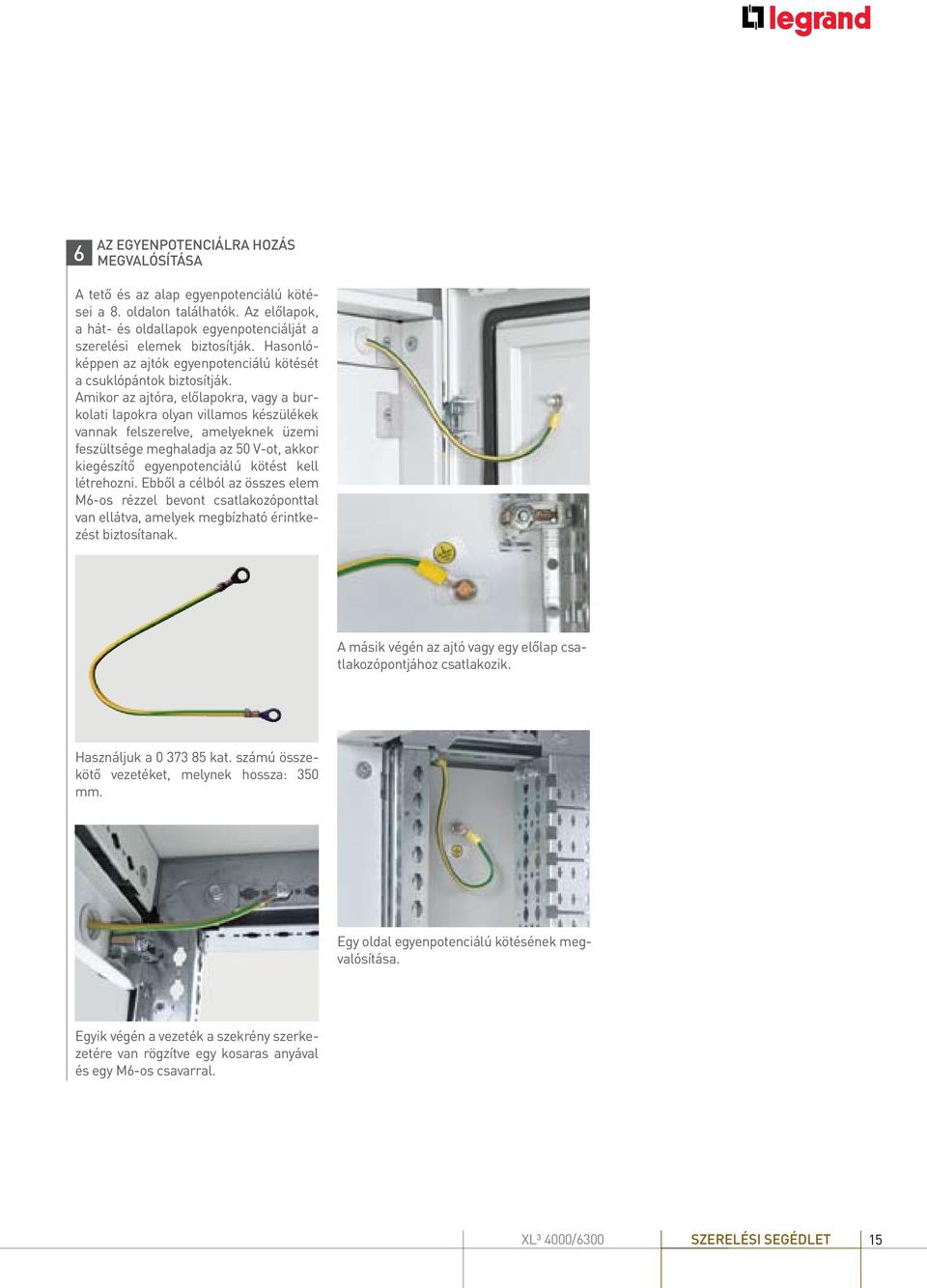

17 6 Az egyenpotenciálra hozás megvalósítása A tető és az alap egyenpotenciálú kötései a 8. oldalon találhatók. Az előlapok, a hát- és oldallapok egyenpotenciálját a szerelési elemek biztosítják. Hasonlóképpen az ajtók egyenpotenciálú kötését a csuklópántok biztosítják. Amikor az ajtóra, előlapokra, vagy a burkolati lapokra olyan villamos készülékek vannak felszerelve, amelyeknek üzemi feszültsége meghaladja az 50 V-ot, akkor kiegészítő egyenpotenciálú kötést kell létrehozni. Ebből a célból az összes elem M6-os rézzel bevont csatlakozóponttal van ellátva, amelyek megbízható érintkezést biztosítanak. A másik végén az ajtó vagy egy előlap csat lakozópontjához csatlakozik. Használjuk a kat. számú összekötő vezetéket, melynek hossza: 350 mm. Egy oldal egyenpotenciálú kötésének meg - valósítása. Egyik végén a vezeték a szekrény szerkezetére van rögzítve egy kosaras anyával és egy M6-os csavarral. XL³ 4000/6300 Szerelési segédlet 15

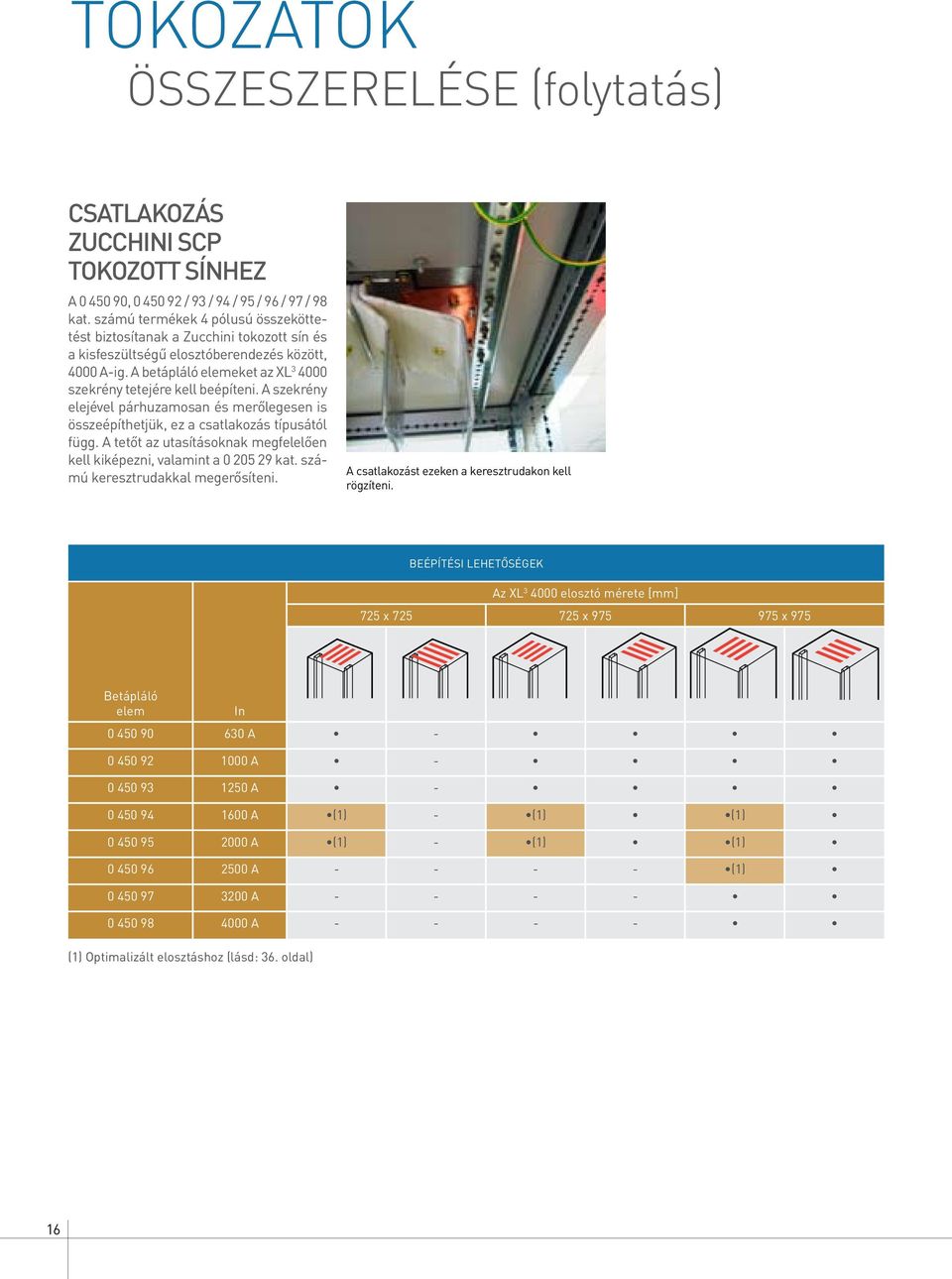

18 TOKOZATOK ÖSSZESZERELÉSE (folytatás) Csatlakozás Zucchini SCP tokozott sínhez A , / 93 / 94 / 95 / 96 / 97 / 98 kat. számú termékek 4 pólusú összeköttetést biztosítanak a Zucchini tokozott sín és a kisfeszültségű elosztóberendezés között, 4000 A-ig. A betápláló elemeket az XL szekrény tetejére kell beépíteni. A szekrény elejével párhuzamosan és merőlegesen is összeépíthetjük, ez a csatlakozás típusától függ. A tetőt az utasításoknak megfelelően kell kiképezni, valamint a kat. számú keresztrudakkal megerősíteni. A csatlakozást ezeken a keresztrudakon kell rögzíteni. Beépítési lehetőségek Az XL elosztó mérete [mm] 725 x x x 975 Betápláló elem In A A A A (1) - (1) (1) A (1) - (1) (1) A (1) A A (1) Optimalizált elosztáshoz (lásd: 36. oldal) 16

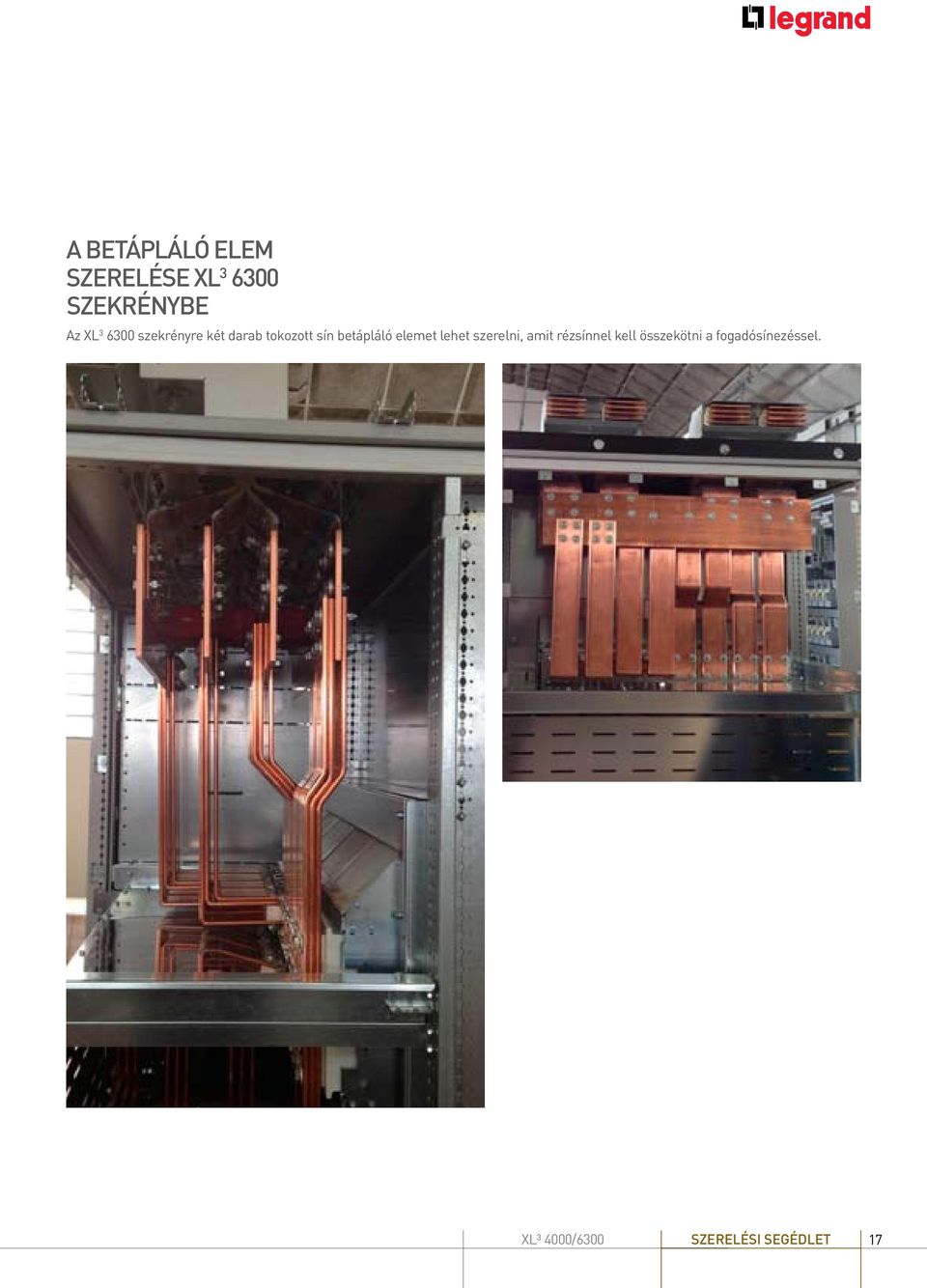

19 A BETÁPLÁLÓ ELEM SZERELÉSE XL SZEKRÉNYBE Az XL szekrényre két darab tokozott sín betápláló elemet lehet szerelni, amit rézsínnel kell összekötni a fogadósínezéssel. XL³ 4000/6300 Szerelési segédlet 17

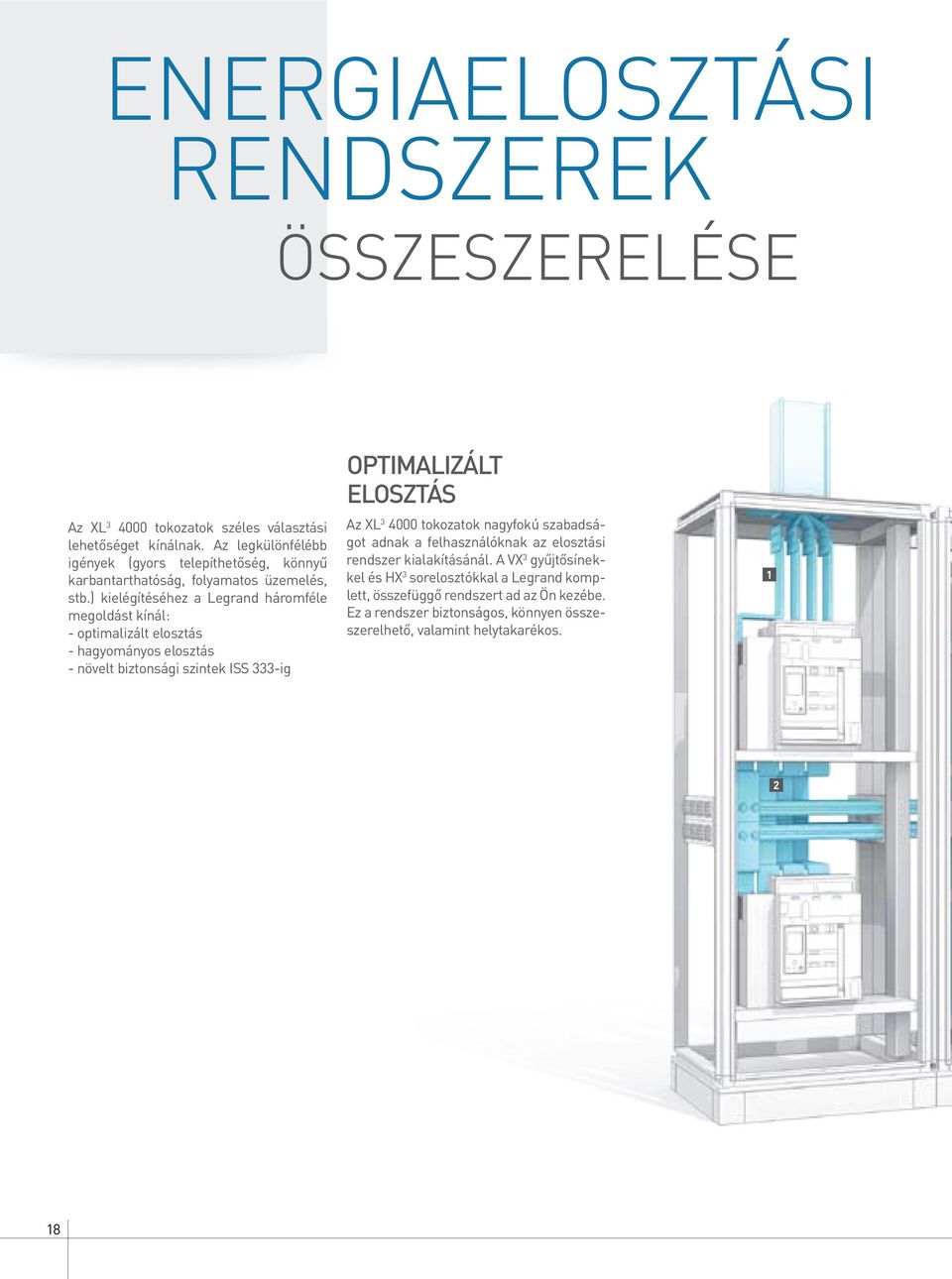

20 ENERGIAELOSZTÁSI rendszerek összeszerelése Az XL tokozatok széles választási le hetőséget kínálnak. Az legkülönfélébb igé nyek (gyors telepíthetőség, könnyű kar bantarthatóság, folyamatos üzemelés, stb.) kielégítéséhez a Legrand háromféle meg oldást kínál: - optimalizált elosztás - hagyományos elosztás - növelt biztonsági szintek ISS 333-ig Optimalizált elosztás Az XL tokozatok nagyfokú szabadságot adnak a felhasználóknak az elosztási rendszer kialakításánál. A VX 3 gyűjtősínekkel és HX 3 sorelosztókkal a Legrand komplett, összefüggő rendszert ad az Ön kezébe. Ez a rendszer biztonságos, könnyen összeszerelhető, valamint helytakarékos

21 1 DMX³ SCP ÖSSZEKÖTŐ KÉSZLET Előre gyártott összekötő készlet az elosztószekrény tokozott sín betápláló elem és a DMX 3 közötti csatlakozás megvalósításához. 3 2 DMX³ bekötőkészlet a gyűjtősínhez való csatlakozáshoz Előre gyártott összekötő készlet a DMX 3 és gyűjtősínrendszer között. 5 3 VX 3 bekötőkészlet Előre gyártott csatlakozás a VX 3 függőleges gyűjtősínek bekötéséhez. 4 4 VX³ gyűjtősínek A-ig Beépíthető kábeltokba, az elosztó hátuljába, vagy a készüléktartó bordák mögé. 7 5 HX³ optimalizált elosztóblokk 400 A-ig DPX 3 és DX 3 készülékek egy moduláris sorba építéséhez. 6 6 Ónozott réz és alumínium gyűjtősínek A felületkezelés elektrolitikusan kompatibilis a rézzel, továbbá megfelelő szilárdsággal rendelkezik. A C-profil lehetővé teszi a fúrás nélküli csatlakozást, a speciális kalapács fejű csavarok és csatlakozók segítségével. 7 Bekötőkészletek Előregyártott bekötőkészletek, amivel 250 A-es és 400 A-es sorelosztót, valamint védelmi eszközöket lehet megtáplálni. XL³ 4000/6300 Szerelési segédlet 19

22 ENERGIAELOSZTÁSI RENDSZEREK ÖSSZESZERELÉSE (folytatás) Gyűjtősínek az XL elosztó HÁTLAPJÁN Bekötőkészletek Vízszintesen beköthető készülék Vízszintes gyűjtősínekhez való csatlakozás (rögzítési távolság 75 mm) DPX DPX alumínium réz Gyűjtősínek az elosztó HÁTLAPJÁN Szigetelőtartó Szigetelőtartó sarunak Szigetelő sín Alumínium profilsín 800 A A tartóoszlop mögött lévő, oldallapra szerelt gyűjtősín az XL tokozatokban Függőleges oldalsó gyűjtősín 2 (egymáshoz igazodó sínek, rögzítési távolság 75 mm) Gyűjtősíntartó el osz tó szekrény mély ség 725 mm el osz tó szekrény mély ség 975 mm Közbenső gyűjtősíntartó Alumínium C-sín 800 A A A A A Bekötőkészlet a vízszintes fő gyűjtősínhez való csatlakozáshoz Réz vagy alumínium, rögzítési távolság 75 mm Réz, rögzítési távolság 25 mm (725 mm mély szekrényben) (975 mm mély szekrényben) 3 bekötőkészlet Vízszintes pozícióban lévő készülékek HX 3 sorelosztóblokk DPX³ 160 DPX³ 250 DPX³

23 Az XL belső KÁBELTOKJÁBAN SZERELT gyűjtősín Gyűjtősínek a kábeltokban 2 (egymáshoz igazodó sínek, rögzítési távolság 75 mm) Gyűjtősíntartó el osz tó szekrény mély ség 725 mm el osz tó szekrény mély ség 975 mm Közbenső gyűjtősíntartó Alumínium C-sín 800 A A A A A BEKÖTŐKÉSZLET a fő vízszintes gyűjtősínhez Réz vagy alumínium, rögzítési távolság 75 mm (1 sín/pólus) (2 sín/pólus) Réz, rögzítési távolság 125 mm (725 mm mély szekrényben) (975 mm mély szekrényben) 3 BEKÖTŐKÉSZLET Vízszintes pozícióban lévő készülékek Tokozat DPX³ 160 DPX³ 250 DPX³ 630 Mélység 475 mm Mélység 725 és 975 mm HX 3 sorelosztóblokk XL³ 4000/6300 Szerelési segédlet 21

24 ENERGIAELOSZTÁSI RENDSZEREK ÖSSZESZERELÉSE (folytatás) A VX 3 optimalizált GYŰJTŐSÍNRENDSZER ÖSSZESZERELÉSE A VX 3 függőleges optimalizált energiaelosztás alumínium C-síneket és bekötőkészleteket tar tal maz az XL szekrényekben. Segítségével az elosztószekrényben a gyűjtősínek megmunkálása (pl. hajlítás) nélkül optimalizált energiaelosztási rendszert hozhatunk létre egészen 3200 A-ig. Az alumínium C-sín gyűjtősíntartóit minden tokozatba beépíthetjük, továbbá na - gyon egyszerű használni: függőleges szerelés az elosztó hátulján függőleges szerelésnél az elosztó oldalán, a tartóbordák mögött függőleges szerelés a belső vagy külső kábeltokban vízszintes szerelés (átvezető vagy fő gyűjtő sín) A helykímélés érdekében a gyűjtősíntartók rögzítési távolsága 75 mm. Gyűjtősíntartók az ELOSZTÓSZEKRÉNY HÁTLAPJÁHOZ való rögzítéshez (csak 800 A-ig) A és kat. számú termékek 725 mm széles szekrényekbe. Az elosztó vagy kábeltok OLDALLAPJÁRA szerelt gyűjtősíntartók A kat. számú termék a 475 vagy 725 mm mély szekrénybe. A kat. számú termék 975 mm mély szekrényekbe. A kat. számú közbenső gyűjtősín se géd tartó alkalmazása, amennyiben a zárlat áramértéke ezt megköveteli. 22

25 Mindenképpen ellenőrizni kell a gyűjtő síntartók közötti távolságot az összes el osztónál, hogy nagy elektrodinamikus erők hatására ne szenvedjenek károsodást. A gyűjtősíntartók között lévő megengedett maximális távolság [mm] Ipk (ka) In(A) Icw (ka) IP 30 IP > 30 Gyűjtősín Gyűjtősíntartó / x x x x x x x XL³ 4000/6300 Szerelési segédlet 23

26 ENERGIAELOSZTÁSI RENDSZEREK ÖSSZESZERELÉSE (folytatás) 1 Függőleges szerelés az elosztó HÁTLAPJÁN 2 Függőleges szerelés az elosztó oldallapján Ezt az elosztási rendszert maximum 800 A-ig használhatjuk, amelyre 400 A-es sor el osztó blokkokat csatlakoztathatunk (lásd 28. oldal). Kompakt megfogatás a tartóbordák mögött. Ez a módszer alkalmas a legtöbb hely meg - takarítására. Így 1600 A-ig egy függőleges gyűjtősínt alkalmazhatunk, ezért nem kell kábeltokot használnunk. A gyűjtősíntartók a tartóborda hátsó ré szére vannak felerősítve. Rögzítse a kat. számú gyűjtősíntartót a tartóbordák között, majd helyezze be a gyűjtősíneket. Ezt a szerelési módot nem lehet a kat. számú 475 mm mély szekrényhez való tartóbordával alkalmazni Rögzítse a kat. számú segédgyűjtősíntartót a megengedett távolságok figyelembevételével * * A és a kat. számú gyűjtő síntartókat a tartóbordákra kell erősíteni Ellenőrizze, hogy a gyűjtősínek megfelelően vannak rögzítve a foglalatba. Az alumínium gyűjtőgyűj tő sín ről leágazásokat lehet készíteni a 42. oldalon található csatlakozókkal. Ezeket a kat. számú kalapácsfejű csavarral rögzíthetjük A fő gyűjtősín lapos rézsín (a es kat. számú 1600 A-es vagy a es * kat. számú 4000 A-es gyűjtősíntartókkal) 975 vagy alumínium C sín (1600 A vagy dupla sínezéssel 3200 A) lehet. 24

27 Oldallapra szerelés kábeltokban A gyűjtősín egy belső vagy egy külső kábeltokban van. A gyűjtősíntartókat a kábeltok tartóoszlopai közé kell felerősíteni (475 vagy 725 mm). A 975 mm mély kábeltoknál egy tartóoszlop és egy tartóborda ( vagy kat. szám) közé kell felszerelni. Rögzítse a gyűjtősíntartót a tartóborda és a tartóoszlop közé. Példa a főgyűjtősín és egy alumínium gyűjtősín összekötése a kat. számú elemmel. P Helyezze be a gyűjtősíneket, rögzítse őket, majd győződjön meg róla, hogy a helyükön maradnak. (lásd: 27. oldal) Egy alumínium sín és a dupla fő gyűjtősín között a kötést egy alumínium gyűjtősíndarabbal valósítjuk meg. A Legrand alumínium gyűjtősínek speciális felületkezelésen esnek át, ami a felszíni oxidációt meggátolja, valamint biztosítja az elektrokémiai kompatibilitást a vele érintkező felületekkel (galvanikus hatás). A villamos kontaktust az erre kiképzett lapos részen kell létrehozni /208 20/ * 51* /208 20/ * 51* * belső tartóoszlop 2000 mm ma - gas XL szekrényhez, belső tartóoszlop 2200 mm magas XL szek rényhez XL³ 4000/6300 Szerelési segédlet 25

28 ENERGIAELOSZTÁSI RENDSZEREK ÖSSZESZERELÉSE (folytatás) 3 Vízszintes szerelés Ezt a módszert a főgyűjtősínek kialakításánál használják, az elosztóban felül vagy alul helyezkedhet el. Átvezető gyűjtősínt is lehet így létrehozni, ezeket arra használják, hogy a fő készüléket és a fő gyűj tő sínt összekössék. A gyűjtősíntartók 4 összeszerelése dupla sínezéshez Dupla alumínium gyűjtősín építéséhez egyszerűen használja a kat. számú csatlakozókészletet a gyűjtősíntartók összecsavarozásához. A 2 hosszabb csavar a gyűjtősíntartó két szélére, a 3 rövidebb pedig középre való. Ugyan azokat a gyűjtősíntartókat használjuk, mint a függőleges sínezésnél, csak vízszintesen kell őket beépíteni. Példa a kat. számú gyűjtősíntartóra egy 975 mm mély kábeltokban. Példa: a kat. számú termékek. Gyűjtősín kábeltokban. A és kat. számú gyűjtősíntartók duplán is felszerelhető, így lehetővé válik 3200 A-es gyűjtősínrendszer létrehozása. Amennyiben az elágazás szintén dupla sínezéssel készül, úgy az összekötésnél a kat. számú csatlakozólemezt kell használni. A kat. számú csatolókészlet. 26

29 5 A gyűjtősínek csatlakoztatása A hosszabb csavarok helye a tartók végén van. Megcsapolásoknál és toldásoknál az alu mínium gyűjtősínt a vagy a kat. számú lemezekkel csatlakoztatjuk egymáshoz. Ezeket a kat. számú kalapácsfejű csavarral erősítjük a sínekhez. A csavarok száma és a lemez kiválasztása a gyűjtősínen folyó áramerősségtől függ. 800 A A kalapácsfejű csavart egyszerűen 1/4 fordulattal rögzítjük a gyűjtősín belsejében. Ez a módszer nagy szabadságot biztosít, mivel a csavart a gyűjtősín bármely pontján tudjuk használni. A kalapácsfejű csavart 50 Nm-es nyomatékkal kell meghúzni. Lehetséges optimalizált alumínium gyűjtősínt a 4000 A-es réz vagy alumínium főgyűjtősínhez csatlakoztatni különböző rögzítési távolságban (125 mm), az alábbi csatlakozókészletekkel. 800 A 800 A 1600 A 3200 A 3200 A A rövidebb csavarok a gyűjtősíneket szorítják meg. A csavarok meghúzása Az 5 db M8-as csavart, ami a gyűjtősínt tartja a helyén 20 Nm-es nyomatékkal kell meghúzni. A gyűjtősíntartót rögzítő M6-os csavarokat pedig Nm-es nyomatékkal kell az XL 3 tokozathoz rögzíteni. 800 A 800 A 800 A 1600 A 3200 A 3200 A 3200 A A 800 A 1600 A 3200 A 3200 A I(A) 1600 A Gyűjtősín száma A x x A x x A x x 1 Készlet kat. száma Alumínium réz réz réz VX 3 gyűjtősín pozíciója Szekrénymélység Elosztószekrény hátlapján 800 A Elosztószekrény hátlapján 800 A Oldallapon 1600 A Oldallapon 1600 A Csatlakozólemez Főgyűjtősín M6: 10/15 Nm M8: 20 Nm XL³ 4000/6300 Szerelési segédlet 27

30 ENERGIAELOSZTÁSI RENDSZEREK ÖSSZESZERELÉSE (folytatás) 6 HX DUGASZOLHATÓ SORELOSZTÓ FELSZERELÉSE Sorelosztó HX 3 foglalat DPX 3 kompakt megszakító részére. 3 és 4 pólusú készülékek részére DPX és 250 kompakt megszakítók valamint áramvédőkapcsolók számára a HX 4 pólusú sorelosztó A sorelosztó blokkot közvetlenül a VX 3 gyűjtősínről (kiegészítőkkel vagy anélkül, ez az alkalmazott konfigurációtól függ) vagy a készülék felső csatlakozási pontján keresztül is megtáplálhatjuk. Névleges feszültség (Ue): 230/400 V Névleges frekvencia: 50/60 Hz Névleges zárlati csúcsáram (Ipk): 52 ka Névleges szigetelési feszültség (Ui): 1000 V Névleges áramerősség: 250/400 A Védelem: IP20 Megtáplálására beköthető maximum sín ke reszt met szet: 32x4 mm Foglalat moduláris készülékek részére. Az 1-4P, egy vagy másfél modul/pólus szélességű DX 3 készülékek számára. Az 1 modulos univerzális foglalat (csatlakozás nélkül) vezérlőegységek fogadására alkalmas. A 400 A-es sorelosztóba háromféle foglalatot lehet betenni: DPX 3 160, DPX és moduláris készülékeket. Ezen sorelosztók a tartóbordákra vannak erősítve a 24 modul széles szekrények esetében vagy a 36 modul széles szekrények esetében pedig belső kábeltokkal. A Legrand kínálata a 400 A-es elosztásban 2 terméket kínál: kat. számú sorelosztó blokk csatlakozással ellátva a 800 A-es, elosztó hátlapján lévő VX 3 gyűjtősínhez kat. számú sorelosztó csatlakozás nélkül. Ezt az oldallapra szerelt VX 3 gyűj tősínhez a kat. számú csatla kozókészlettel vagy védelmi készülék fel ső csatlakozási pontján közvetlenül táp lál ha tó. A választandó sorelosztó a te le pí tett gyűjtősíntől függ A VX elosztás a szekrény hátulján. (lásd: 24. oldal) Ebben az esetben a kat. számú sorelosztót használjuk. Tegye a helyére, majd rögzítse fel a tartóbordákra a sorelosztót. A sorelosztók tartalmaznak kalapácsfejű csavarokat, ezekkel tudja csatlakoztatni a készüléket a gyűjtősínekhez. 28

31 Elosztás kábeltokban Válassza ki a kat. számú sorelosztót a megtápláló modullal. Elosztás a tartóbordák mögött Ebben az esetben nincs szükség az ol dal só megtápláló modulra. A csatlakozó ké szlet közvetlenül a sorelosztó hátsó ré széhez csatlakozik. alumínium C-sínről való megcsapolás A csatlakozást kábellel és a kat. számú megcsapolókészlettel lehet megépíteni (IPxxB, 250A). Tegye a helyére, majd rögzítse fel a tartóbordákra a sorelosztót kat. számú csatlakozókészlet oldallapra szerelt gyűjtősínhez, a sorelosztó hátulról történő megtáplálása esetén (725 vagy 975 mm mély szekrényhez). A meghúzási nyomaték 20 Nm. Helyezze fel, majd rögzítse az oldalsó megtápláló modult a sorelosztó (kat. szám: ) azon oldalára, ahol a gyűjtősín található. direkt bekötés fejkészüléken keresztül Sorelosztón lévő védelmi készüléket közvetlenül az alsó bekötőkapcsain keresztül is megtáplálhatunk, így létrehozva egy fejkészüléket. Így a maximum áramerősség 250 A lesz (mert maximum DPX es készüléket tudunk feltenni). Ez a csatlakozó 2 vezető csatlakozását teszi lehetővé Használja az alábbi csatlakozókészleteket a készülék gyűjtősínnel való összekötésére. A csatlakozókészletek katalógus száma: : belső kábeltokban oldallapra szerelt gyűjtősínhez, 475 mm mély elosztókhoz : belső kábeltokban oldallapra szerelt gyűjtősínhez, 725 vagy 975 mm mély elosztókhoz. XL³ 4000/6300 Szerelési segédlet 29

32 ENERGIAELOSZTÁSI RENDSZEREK ÖSSZESZERELÉSE (folytatás) 7 HX 3 FOGLALAT DPX 3 KÉSZÜLÉKEKHEZ DPX³ felszerelése A kompakt megszakítók egy foglalaton keresztül vannak a sorelosztóra felerősítve. A négy alább felsorolt foglalat 3 és 4 pólusú, 160 és 250-es tokozattal rendelkező DPX 3 készüléket tudnak fogadni. Foglalatok DPX 3 készülékek számára Készülék DPX³ 160 DPX³ 250 3P P a) A megszakító felhelyezése a foglalatra B) A kihúzásgátló készlet összeszerelése A kihúzásgátló készlet megakadályozza, hogy a megszakítót zárt állapotban kivegyük a helyéről. Szerelje össze a mozgatható foglalatot, a vezető részeket helyezze a készülék felső csatlakozásába. Helyezze be a rugót... A DPX 3 készülékek számára a foglalatok tartalmaznak egy fix, egy mozgatható, egy nem mozgatható foglalatot, valamint 2 darab kapocstakarót. A DPX és 250 ké szü lékek automatikus csatlakozását te szi lehetővé feszültség alatt A foglalathoz kapott csavarok segítségével rögzítse a készüléket a foglalathoz....azután illessze össze a készlet két darabját. A DPX beépítése előtt a felső csatlakozást el kell távolítani. Rögzítse a készletet a foglalat mozgatható részén a két mellékelt csavarral. (meghúzási nyomaték: 1 Nm) 30 A szállított csavarokkal hozza létre a tápoldali villamos kötéseket (a meghúzási nyomatékok: 4-es imbuszkulcs és 7 Nm nyomaték a DPX 3 160, 5-ös imbuszkulcs és 10 Nm nyomaték a DPX es készülékekhez).

33 C) A kapocstakaró felhelyezése D) A DPX 3 felhelyezése a sorelosztóra A foglalattal ellátott DPX 3 készüléket fel helyez hetjük a 400 A-es sorelosztóra, fe szültség alatt is. Helyezze fel a megszakítót nyitott állapotban erre az alapra. Először a kapocstakaró hátsó részét te gye a helyére, majd az elől lévő részt is nyomja a helyére. Helyezze fel a foglalat fix részét a sorelosztóra. Automatikusan bepattan. Rögzítse a megszakítót ebben a helyzetben az alján és a tetején lévő 1/4 fordulatos csavarokkal. Rögzítse a helyén a kapocstakarót a mellékelt alkatrészekkel. A DPX 3 fogyasztó oldali csatlakozásának kialakításához a fogyasztó oldali kapocstakarót el kell távolítani. XL³ 4000/6300 Szerelési segédlet 31

34 ENERGIAELOSZTÁSI RENDSZEREK ÖSSZESZERELÉSE (folytatás) 3 DX kismegszakítók felhelyezése A 400 A-es HX 3 sorelosztóra külön foglalattal tehetünk fel DX 3 készülékeket. Olyan magasra emeli a moduláris megszakítókat, mint ahogy a DPX 3 készülékek vannak, így ugyanarra a sorra lehet őket telepíteni. VEZETÉKEZHETŐ foglalat DX 3 készülékek részére Ez a foglalat csavaros bekötéssel rendelkező moduláris készülékek fogadására használatos (1 vagy 1,5 modul/pólus). A megszakítók semmilyen előkészítést nem igényelnek. Vezetékezhető foglalatok DX 3 készülékekhez Készülék 1P Vezetékezhető csatlakozás 1 modul/ pólus 1,5 modul/ pólus L L L N P L1, L2, L P L1, L2, L3, N Csatlakoztassa a vezetékeket a megszakítóhoz anélkül, hogy foglalat sínjére pattintanánk. A szükséges meghúzási nyomatékok: 2,5 Nm az 1 modul/pólusú DX 3 készülékeknél 5,5 Nm a 1,5 modul/pólusú DX 3 készülékeknél Ezután helyezze fel a készüléket, mintha csak moduláris sínre tenné fel. Fejezze be a készülék telepítését a kismegszakítón lévő rögzítő fül bepattintásával. A vezetékeket be kell kötni a kismegszakítókba, mielőtt a foglalatot rátesszük a sorelosztóra. Így elkerülhető, hogy feszültség alatt álló részt érintsünk meg. Tartsa meg egy kézzel a kismegszakítót, majd a foglalatot pattintsa be a helyére, ezután rögzítse a fogantyúkkal. DX 3 készülékek kompatibilitása a moduláris foglalatokkal Készülékek Dugaszolható Vezetékezhető 2 és 4 pólusú DX 3 áramvédő-készülékek - kimenet a készülék alján 2 és 4 pólusú DX 3 kombinált kismegszakítók - kimenet védelme 1-4 pólusú DX 3 kismegszakítók - 1 modul/pólus 1-4 pólusú DX 3 kismegszakítók - 1,5 modul/pólus 32

35 3 DX foglalatok felszerelése Dugaszolható foglalatok DX 3 készülékekhez Dugaszolható foglalatok 1 modul/pólus széles eszközökhöz valók, melyek a megszakító hátulján csatlakoznak. Ezt a csatlakozást a megszakító hátuljára tudjuk rögzíteni. Dugaszolható foglalatok DX 3 készülékekhez Készülék Csatlakozás 1 modul/pólus L P L L N P L1, L2, L P L1, L2, L3, N Tegye a csatlakozómodul tetejét (megjelölve a Max 80 felirattal) a kismegszakító tetejére, majd csúsztassa be, hogy a készülék fogadja a csatlakozómodult. Ez a mechanizmus biztosítja, hogy a villamos kötések is megfelelően érintkezzenek. Ismételje meg a lépést a többi pólussal is. Ezután nyomja az alaphoz a kismegszakítót, majd rögzítse a rögzítőfülekkel. További megszakítókat feszültség alatt, de terhelés nélkül lehet rátenni (megszakító nyitott állapotban). Dugaszolható aljzat a hozzájuk tartozó csatlakozó modullal együtt szállítva. A kismegszakítókra először a csatlakozó modult tegyük rá. Pattintsa fel az alapot a sorelosztóra... A kismegszakító helyesen van feltéve, ha rögzítjük a sínhez. A bekötőmodulok négy színben léteznek, mindegyik a sorelosztó négy pólusának egyikét jelöli. Kék Barna Szürke Fekete N L1 L2 L3 Ezekkel kiválaszthatjuk a szükséges fá zist, így az egész sorban könnyű megtartani a fázisszimmetriát....majd rögzítse a fogantyúkkal. XL³ 4000/6300 Szerelési segédlet 33

36 ENERGIAELOSZTÁSI RENDSZEREK ÖSSZESZERELÉSE (folytatás) 8 HX DUGASZOLHATÓ SORELOSZTÓK FELSZERELÉSE 80 és 125A-es HX 3 4 pólusú sorelosztó Szerszámmentes telepítés kétpozíciós alumínium kalapsínen. Névleges feszültség (Ue): 230/400 V Névleges frekvencia: 50/60 Hz Zárlati csúcsáram (Ipk): 25 ka Szigetelési feszültség (Ui): 690 V Névleges áram: 125 A-ig megtápláló modul segítségével 80 A-ig közvetlen bekötéssel Sorelosztó Védelem: IP20 Maximális bekötési keresztmetszet: 50 mm 2 4 pólusú betáplálómodul A sorelosztóval szállítva, csavarok segítségével a készülékbe direkt beköthető. A teljesítményt egy fejkészüléken keresztül szolgáltathatjuk a tápoldali bekötőkapcsok segítségével Csatlakozómodulok Az 1P+N, 2P, 3P, 4P DX 3 kismegszakítók ezen modulok segítségével automatikusan csatlakoztathatók a sorelosztóhoz. A használni kívánt fázist a modul kiválasztásával állítjuk be. 80 A-ig 125 A-ig A HX 3 dugaszolható sorelosztót 4 pólusú elosztásra használjuk az 1 modul/pólus szélességű DX 3 készülékekkel. 80 A-ig közvetlen bekötéssel, 125 A-ig megtápláló modul segítségével. Az IPxxB védelmi szinttel a készülékek biztonságosan csatlakoztathatóak és levehetőek, mindezt feszültség alatt. Mint a 250 vagy 400 A-es sorelosztók, erre is bármilyen (1P, 1P+N, 2P, 3P, 4P) DX 3 készüléket felszerelhetünk. A sorelosztó egyaránt beszerelhető XL és XL as szekrényekbe is. HX 3 24 modulos dugaszolható sorelosztó kat. szám HX 3 36 modulos dugaszolható sorelosztó kat. szám 125 A megtápláló modul dugaszolható HX 3 sorelosztóhoz kat. szám A sorelosztó közvetett ellátása fejkészülékkel. A sorelosztó közvetlen megtáplálása a kat. számú elosztó modullal és burkolatával. A csatlakoztatandó vagy leválasztandó készülék feszültség alatt lehet, viszont terhelés alatt nem. Az adott készüléknek nyitott állásban kell lennie! A sorelosztó közvetlen ellátása egy készülék bekötőkapcsainak segítségével. A sorelosztó közvetlen tápellátása a kat. számú elosztó modullal és egy készülékkel. 34

37 A csatlakozó modulok felszerelése 1P+N készülékek - 1 modul Az elosztóblokk áramellátása A) A betáplálómodul bekötése (125 A-ig) Helyezze fel a csatlakozómodult ugyanúgy, mint az előbbiekben. Miután a modul tűi a megfelelő helyre kerültek, húzza meg a csavarokat (1,6-2 Nm). 1 modul/pólus szélességű készülékek 1P+N kismegszakítók automatikus csatla ko zókkal. Szerszámmentes szere lés, egy szerűen csak rá kell nyomni a ké szülék re. Legfeljebb 35 mm 2 keresztmetszetű ká belt lehet bekötni a betáplálómodulba. Amennyiben a takarófedelét eltávolítjuk, akkor egy 4 pólusú készüléket tud fogadni. Ha a betáplálómodulon keresztül egy készülék is meg van táplálva, akkor azt feszültség alatt nem szabad eltávolítani. Ezek ugyanúgy kerülnek beépítésre, mint a 250 és 400 A-es sorelosztónál (lásd: 33. oldal). B) A készülékek csatlakozása csatlakozómodulokkal (80 A-ig) A csavaros bekötőkapoccsal rendelkező készülékek csatlakozásait először egy csavarhúzó segítségével kell megnyitni. Kompatibilis moduláris készülékek 1P+N DX 3 kismegszakítók - 1 modul - csavaros vagy automatikus bekötőkapocs 1P+N DX 3 kombinált áram-védőkapcsoló - elmenő kábelek védelme 2P és 4P DX 3 áram-védőkapcsolók - felső bemenet / alsó kimenet 2P és 4P kombinált áram-védőkapcsoló - elmenő kábelek védelme 1P, 2P, 3P és 4P DX 3 kismegszakítók - 1 modul/pólus Csatlakozómodul (L1N, L2N, L3N) (L1, L2, L3, N) Amennyiben a sorelosztót az egyik ké - szü lékről szeretné táplálni, először le kell törnie a csatlakozómodulról a védősapkát. XL³ 4000/6300 Szerelési segédlet 35

38 ENERGIAELOSZTÁSI RENDSZEREK ÖSSZESZERELÉSE (folytatás) 9 VX³ optimalizált BEKÖTŐkészletek A Legrand széles termékkínálattal rendelkezik az optimalizált bekötőkészletek területén, így hajlítás és egyéb megmunkálás nélkül tudunk védelmi készülékeket a gyűjtősínnel összekötni. dmx³/scp bekötőkészlet A készletek segítségével az 1. méretű DMX 3 védelmi készülékek és a tokozott sín betáplálás közötti összekötést lehet gyorsan és egyszerűen megvalósítani. A készletet 725 és 975 mm mély szekrényekben lehet beépíteni. Bekötőkészlet átvezető gyűjtősínhez való csatlakozáshoz Ezek a bekötőkészletek a fogyasztóoldali készülékek (DMX 3, DMX 3 -I vagy DPX ) átvezető gyűjtősínre való közvetlen bekötését teszik lehetővé, melyek az 1. és 2. méretű DMX 3 termékek esetén is al kalmaz hatók. A megfelelő termék kiválasztása ér de kében nézze meg a következő táblá zato kat. Kat. szám Névleges áram TOKOZOTT SÍN BETÁP ELEM DMX 3 verziója A Fix A Fix A Fix A Kikocsizható A Kikocsizható A Kikocsizható DMX 3 2. méret Kat. szám DMX 3 verzió DMX 3 maximális áramerősség Átvezető gyűjtősín maximális árama Gyűjtősín/ pólus Fix Fix Kikocsizható Kikocsizható Fontos, hogy a tokozott sín függőlegesen érkezzen: lásd 16. oldalon. DMX³ 1. méret Kat. szám DMX 3 verzió DMX 3 maximális áramerősség Átvezető gyűjtősín maximális árama Gyűjtősín/ pólus Fix 2000 A 2000 A Fix 2000 A 2000 A Kikocsizható 2500 A 2500 A Kikocsizható 2500 A 2500 A Fix 1600 A 1600 A Fix 1600 A 1600 A Kikocsizható 1600 A 1600 A Kikocsizható 1600 A 1600 A 1 DPX³ 1600 Kat. szám DPX verzió CSATLAKOZÁS Elosztószekrény mélysége Gyűjtősín/ pólus Fix Mellső csatlakozók 475 mm * Fix Mellső csatlakozók 725/975 mm Kikocsizható Mellső csatlakozók 725/975 mm Fix Hátsó csatlakozók 725/975 mm Kikocsizható Hátsó csatlakozók 725/975 mm 1 * összeszerelhetpő szekrényekben 36

39 Védelmi készülékek bekötőkészletei Ezekkel a bekötőkészletekkel a DPX 3 160, DPX és a DPX as védelmi készülékeket (bármilyen névleges áramerősséggel vagy megszakítási képességgel) 1600 A-es oldallapra felszerelt gyűjtősínhez (1 sín/pólus, kábeltokkal vagy anélkül) csatlakoztathatjuk. A védelmi készülékek vízszintesen kerülnek beszerelésre. Kat. szám Megszakító Gyűjtősín felszerelési módja Elosztószekrény mélysége [mm] DPX ³ 160 tartóborda mögött 725/ DPX ³ 250 tartóborda mögött 725/ DPX ³ 630 tartóborda mögött 725/ DPX ³ 160 belső kábeltokban DPX ³ 250 belső kábeltokban DPX ³ 630 belső kábeltokban DPX ³ 160 belső kábeltokban 725/ DPX ³ 250 belső kábeltokban 725/ DPX ³ 630 belső kábeltokban 725/975 XL³ 4000/6300 Szerelési segédlet 37

40 ENERGIAELOSZTÁSI RENDSZEREK ÖSSZESZERELÉSE (folytatás) Hagyományos elosztás A Legrand hagyományos energiaelosztási rendszere számos összeállítást tesz lehetővé, mind a gyűjtősí nek választéka, mind a gyűjtősíntartók va ri álhatósága szempontjából. A gyűjtősínek elosztószekrényben és kábeltokban is elhelyezhetők, anyaga rézből és alumíniumból is lehet, 6300 A-ig terhelhető. Átvezető gyűjtősín Hagyományos energiaelosztási rendszer Vízszintes gyűjtősín az elosztó tetején vagy alján Oldallapra szerelt gyűjtősín belső vagy külső kábeltokban Az elosztó hátlapjára szerelt gyűjtősín Az elosztó oldallapjára szerelt gyűjtősín Vízszintes gyűjtősín az elosztó hátlapján 38

41 XL³ hagyományos ENERGIAELOSZTÁSI RENDSZER In - névleges áram Lapos rézsín Alumínium C-sín 400 A 800 A 1000 A 1600 A 4000 A 6300 A 1600 A Gyűjtősíntartók Szerelés módja / / / P (mm) Vízszintes főgyűjtősín az elosztó tetején vagy alján D: 475 D: 725 D: 975 (5) (5) (5) (5) (6) (5) (1) (1) (1, 7) (7) P (mm) Vízszintes átvezető gyűjtősín D: 725 D: (4, 5) (4, 5) (5) (1) P (mm) Kábeltok oldalára szerelt függőleges gyűjtősín D: 475 D: 725 D: (1) (1) (1) (1) (1) (1) (1) (1) P (mm) A tartóbordák mögé, az oldallapra szerelt függőleges gyűjtősín. D: 725 D: (1) L (mm) L (mm) Függőleges gyűjtősín az elosztó hátlapján Vízszintes gyűjtősín az elosztó hátlapján W: 475 W: 725 W: 975 W: 475 W: 725 W: (3) (3) (3) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (1) (1) Kat. szám: tartóbordával kábeltokhoz (2) Elosztószekrény minimális mélysége 725 mm (3) Csak rögzített szigetelőtartóval (4) Belső kábeltokkal (5) Részleges szerelőkerethez (6) Vízszintes keresztrúddal, kat. szám: (7) Vízszintes keresztrúddal, kat. szám: XL³ 4000/6300 Szerelési segédlet 39
