1 KT2 Kötöttpályás járművek szerkezete ZH GYAK Elérhető pontszám: kérdésenként 0,5 pont, maximum 9 pont. Az egyes kérdésekre pont a helyes válaszok mindegyikének megjelölése és az összes helytelen válasz megjelölésének mellőzése esetén adható. Kidolgozási idő: max. 25 perc. 1. Jelölje meg a helyes válasz(oka)t! 1.1 A vasúti kocsi a) pályaszáma 13 számjegyből áll, az utolsó számjegy az önellenőrző szám b) pályaszáma 11 számjegyből áll, az utolsó számjegy az önellenőrző szám c) felirata a fő- és alsorozat jeleket opcionálisan tartalmazza d) pályaszámának 3-5. számjegye a jármű nyilvántartási országának kódját tartalmazza e) pályaszámának 3-4. számjegye a jármű nyilvántartási országának kódját tartalmazza f) pályaszámának 1-2. számjegye a jármű kölcsönös átjárhatóságát jelöli 1.2 A vasúti futómű elsődleges feladata a) a kereszt-/hossz-/függőleges irányú lengéscsillapítás megvalósítása b) védelem a pálya elhagyásával szemben c) a tömegerők átszármaztatása a vasúti pálya irányába d) a pálya oldali dinamikus erőhatások felvétele e) a hajtó-/fékező nyomaték átszármaztatása f) a jármű kényszerpályán való haladásának biztosítása 1.3 A vasúti nyomtávolság a) a keréktárcsák belső síkja közötti távolság b) a kerékpár nyomkarima vezetőpontok közötti távolság c) a kerékpár futófelületi talppontok közötti távolság d) a kerékpár kritikus érintőpontok közötti távolság e) a vágány két sínszálának távolsága a sínfejek középvonalától számítva f) a kerékpár tengelycsapjai közötti távolság 1.4 A hidraulikus ütközőkön az ütközés pillanatában megjelenő visszatérítő erő a) az ütköző összenyomódásával lineárisan nő b) az ütköző összenyomódásával progresszíven nő c) az ütköző összenyomódásával csökken d) az ütköző összenyomódásával nem változik e) nem keletkezik f) az ütköző összenyomódásával először lineárisan nő, majd progresszíven csökken

2 1.5 Átmenő vasúti vonókészülék esetén az adott jármű alvázát a) a jármű előtti, szerelvénybe sorolt járművek vonóerő hányada is terheli b) a jármű utáni, szerelvénybe sorolt járművek vonóerő hányada is terheli c) a jármű előtti és utáni, szerelvénybe sorolt járművek vonóerő hányada is terheli d) semmilyen vonóerő-hányad sem terheli e) csak a saját vonóerő hányadának fele terheli f) fenti állítások egyike sem igaz 1.6 Önműködő vasúti légnyomásos fék esetén a fékezés időtartama alatt a) a fékhenger nyomás független a fővezeték nyomásától b) a vontatott járművek (segéd)légtartályaiban nyomáscsökkenés van c) a (segéd)légtartályok feltöltődnek d) a fővezeték nyomásesésének mértékét a kormányszelep vezérli e) a kormányszelepnek nincs funkciója f) fenti állítások egyike sem igaz 1.7 Regeneratív járműfékek kategóriájába sorolható a) az elektrodinamikus, kondenzátorra dolgozó fék b) a hidrodinamikus, olajhűtőre dolgozó fék c) az elektrodinamikus, fékellenállásra dolgozó fék d) az elektrodinamikus, giroszkópra dolgozó fék e) a villamos rekuperatív fék f) a féktengelyes járműfék 1.8 Az egyenáramú táplálású és hajtású villamos vontatójármű teljesítmény-szabályozási módszere a) a vontatómotorok egyenkénti időleges lekapcsolása b) a többfokozatú ohmikus indító ellenállás alkalmazása c) az induktív fojtótekercsek alkalmazása d) az egyenáramú szaggató alkalmazása e) váltóirányító (inverter) alkalmazása f) diódás Graetz egyenirányító alkalmazása 1.9 A váltakozó-áramú táplálású és hajtású vasúti jármű hajtáslánca az alábbi modulokat tartalmazza a) villamos fűtési rendszer b) váltóirányító c) 3 fázisú aszinkron motor d) 3 fázisú járműtranszformátor e) 1 fázisú járműtranszformátor f) világítási rendszer

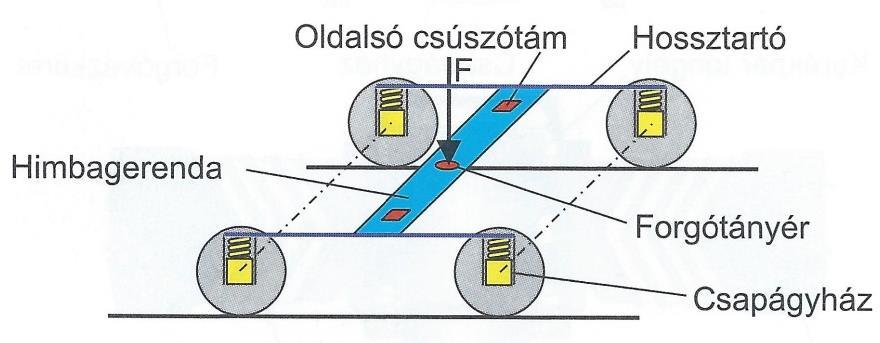

3 1.10 Vasúti dízel vontatójárművek tipikus hajtásrendszerei a) hidropneumatikus b) aerodinamikus c) egyenáramú, villamos d) váltakozó-áramú, villamos e) hidrodinamikus f) hidromechanikus 2. Jelölje meg ill. tüntesse fel az ábrához kapcsolódó helyes válasz(oka)t! a) Forgóváz keresztirányú rugózásának elvi vázlata b) Forgóváz egylépcsős keresztirányú és függőleges rugózásának elvi vázlata c) Forgóváz négylépcsős függőleges rugózásának elvi vázlata d) Lengőkaros kerékpár tengelyágy-vezetés elvi vázlata e) Forgóváz függőleges himbarugózásának elvi vázlata f) Fenti állítások egyike sem igaz

4 2.3 a) Csavarrugós vonókészülék beépítési vázlata b) Gyűrűrugós ütközőkészülék beépítési vázlata c) Önműködő, nem merev központi vonó- és ütközőkészülék elvi beépítési vázlata d) Önműködő, merev központi vonó- és ütközőkészülék elvi beépítési vázlata e) Járműmagasság kiegyenlítő vonókészülék beépítési vázlata f) A fenti állítások egyike sem igaz 2.4 a) Fékhenger szerkezeti felépítésének sematikus vázlata b) Rugalmas tengelyágy vezetés szerkezeti felépítése kúpos gumirugóval c) Kétnyomásos kormányszelep szerkezeti elemének sematikus vázlata d) Pneumatikus mérlegszelep sematikus vázlata e) Kétnyomásos vezetői fékezőszelep szerkezeti elemének sematikus vázlata f) Fenti állítások egyike sem igaz

5 3. Jelölje meg az alábbiak közül a BKV-COMBINO villamosra vonatkozó a) Függőleges rugózása háromlépcsős b) A futó forgóvázak is rendelkeznek elektromágneses sínfékkel c) Hat forgóvázából négy hajtott d) A jármű hajtását keresztben elhelyezett aszinkron motorok valósítják meg e) A jármű hajtását oldalanként hosszirányban elhelyezett aszinkron motorok valósítják meg f) A hajtott forgóváz négy vontatómotort tartalmaz 4. Jelölje meg az alábbiak közül a MÁV-FLIRT motorvonatra vonatkozó a) Hatrészes, Jakobs forgóvázas, tartós teljesítménye 2000 kw b) Ülőhely kapacitása ~210 utas c) Maximális sebessége 200 km/h d) A közbenső egyenáramú kör névleges feszültsége 750 V e) Négyrészes, önálló (saját) forgóvázas kocsikból áll f) Szekunder rugózását légrugók biztosítják 5. Jelölje meg az alábbiak közül a MÁV-DESIRO motorvonatra vonatkozó a) Négyrészes, Jakobs forgóvázas b) Dízel-villamos hajtású c) A motorvonat primér erőforrása 2 db 12 hengeres feltöltött dízelmotor d) Legnagyobb sebessége 160 km/h e) Dízelmechanikus erőátvitelű f) Központi vonó-, és ütközőberendezéssel rendelkezik 6. Jelölje meg az alábbiak közül a helytelen állítás(oka)t! 6.1 A vasúti személykocsi villamos energiaellátási rendszerének eleme a) a nagyfeszültségű villamos fővezeték b) a kisfeszültségű villamos vezeték c) a fedélzeti váltakozó áramú generátor d) a fedélzeti akkumulátor 6.2 A Saadkkms kamionszállító vasúti kocsi a) 10 tengelyes b) a futómű 370 mm átmérőjű kerekekből áll c) a szekunder rugózást parabola laprugók alkotják. d) normál csavarkapoccsal és vonóhoroggal rendelkezik
