1 INTERBIO Aprítéktüzelésű hőlégbefúvós kazán gépkönyv és műszaki leírás POLIKOV Kft Budapest Erdő u. 27. Tel: , Fax

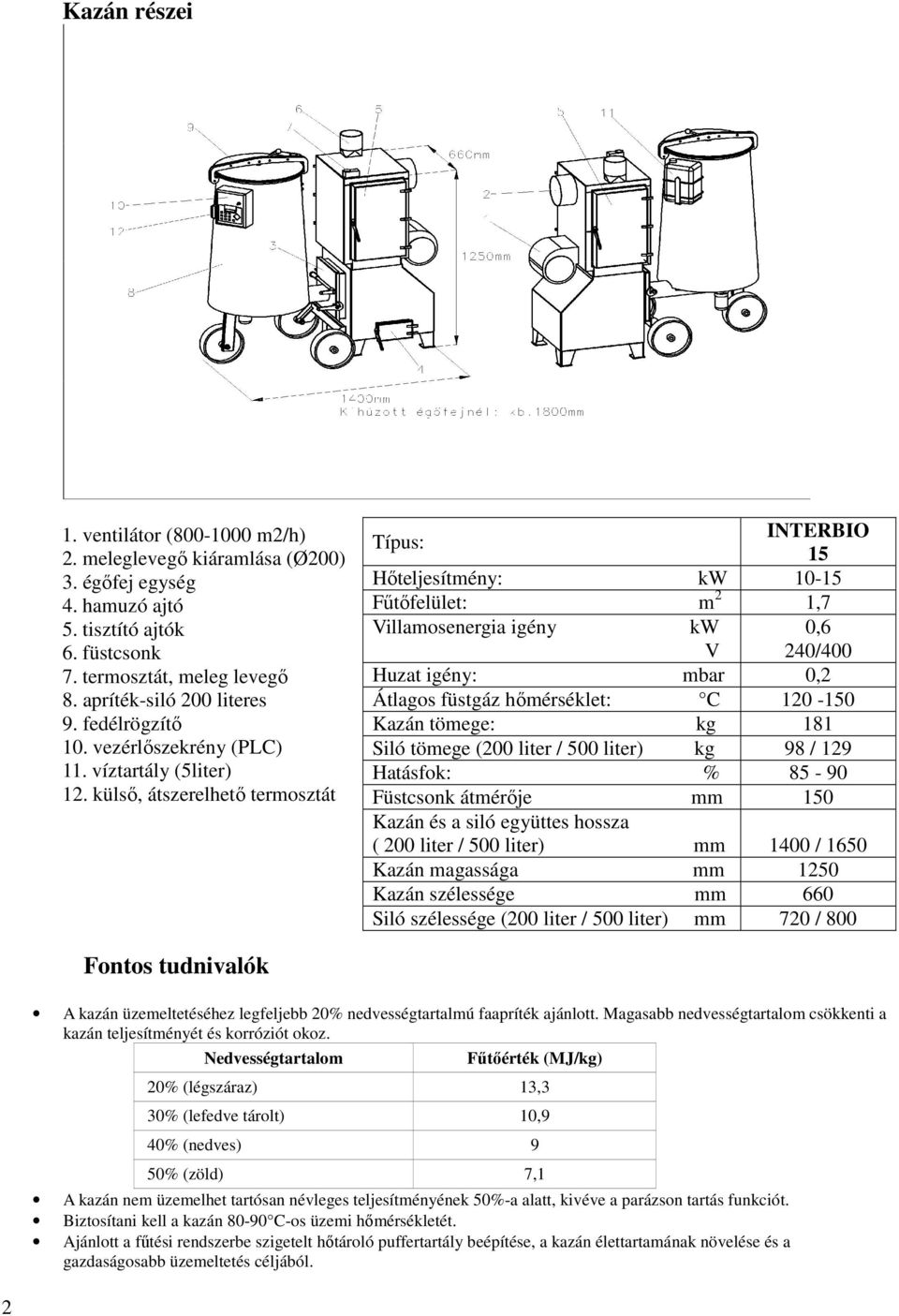

2 Kazán részei 1. ventilátor ( m2/h) 2. meleglevegő kiáramlása (Ø200) 3. égőfej egység 4. hamuzó ajtó 5. tisztító ajtók 6. füstcsonk 7. termosztát, meleg levegő 8. apríték-siló 200 literes 9. fedélrögzítő 10. vezérlőszekrény (PLC) 11. víztartály (5liter) 12. külső, átszerelhető termosztát Típus: INTERBIO 15 Hőteljesítmény: kw Fűtőfelület: m 2 1,7 Villamosenergia igény kw V 0,6 240/400 Huzat igény: mbar 0,2 Átlagos füstgáz hőmérséklet: C Kazán tömege: kg 181 Siló tömege (200 liter / 500 liter) kg 98 / 129 Hatásfok: % Füstcsonk átmérője mm 150 Kazán és a siló együttes hossza ( 200 liter / 500 liter) mm 1400 / 1650 Kazán magassága mm 1250 Kazán szélessége mm 660 Siló szélessége (200 liter / 500 liter) mm 720 / 800 Fontos tudnivalók A kazán üzemeltetéséhez legfeljebb 20% nedvességtartalmú faapríték ajánlott. Magasabb nedvességtartalom csökkenti a kazán teljesítményét és korróziót okoz. Nedvességtartalom Fűtőérték (MJ/kg) 20% (légszáraz) 13,3 30% (lefedve tárolt) 10,9 40% (nedves) 9 50% (zöld) 7,1 A kazán nem üzemelhet tartósan névleges teljesítményének 50%-a alatt, kivéve a parázson tartás funkciót. Biztosítani kell a kazán C-os üzemi hőmérsékletét. Ajánlott a fűtési rendszerbe szigetelt hőtároló puffertartály beépítése, a kazán élettartamának növelése és a gazdaságosabb üzemeltetés céljából. 2

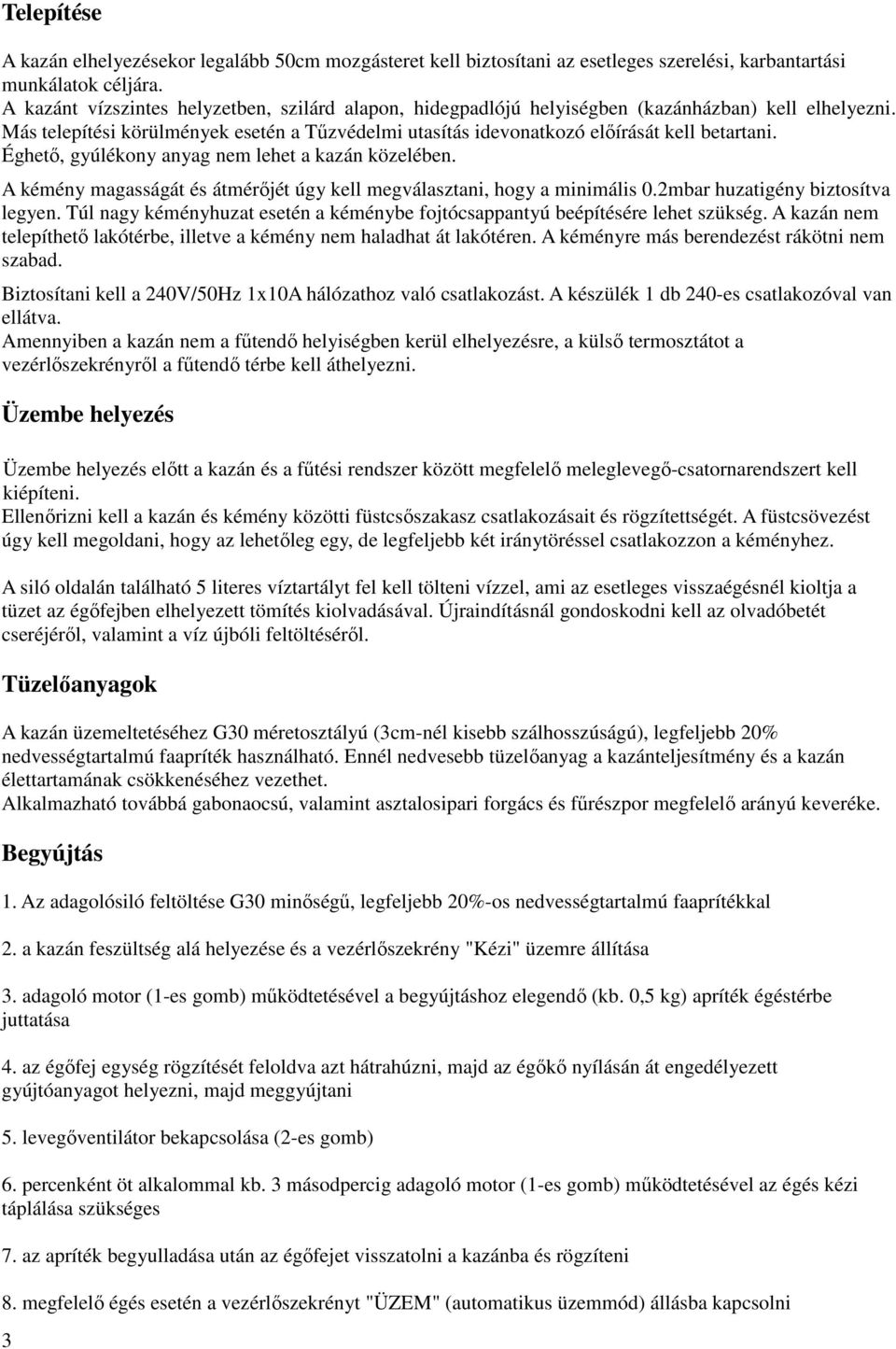

3 Telepítése A kazán elhelyezésekor legalább 50cm mozgásteret kell biztosítani az esetleges szerelési, karbantartási munkálatok céljára. A kazánt vízszintes helyzetben, szilárd alapon, hidegpadlójú helyiségben (kazánházban) kell elhelyezni. Más telepítési körülmények esetén a Tűzvédelmi utasítás idevonatkozó előírását kell betartani. Éghető, gyúlékony anyag nem lehet a kazán közelében. A kémény magasságát és átmérőjét úgy kell megválasztani, hogy a minimális 0.2mbar huzatigény biztosítva legyen. Túl nagy kéményhuzat esetén a kéménybe fojtócsappantyú beépítésére lehet szükség. A kazán nem telepíthető lakótérbe, illetve a kémény nem haladhat át lakótéren. A kéményre más berendezést rákötni nem szabad. Biztosítani kell a 240V/50Hz 1x10A hálózathoz való csatlakozást. A készülék 1 db 240-es csatlakozóval van ellátva. Amennyiben a kazán nem a fűtendő helyiségben kerül elhelyezésre, a külső termosztátot a vezérlőszekrényről a fűtendő térbe kell áthelyezni. Üzembe helyezés Üzembe helyezés előtt a kazán és a fűtési rendszer között megfelelő meleglevegő-csatornarendszert kell kiépíteni. Ellenőrizni kell a kazán és kémény közötti füstcsőszakasz csatlakozásait és rögzítettségét. A füstcsövezést úgy kell megoldani, hogy az lehetőleg egy, de legfeljebb két iránytöréssel csatlakozzon a kéményhez. A siló oldalán található 5 literes víztartályt fel kell tölteni vízzel, ami az esetleges visszaégésnél kioltja a tüzet az égőfejben elhelyezett tömítés kiolvadásával. Újraindításnál gondoskodni kell az olvadóbetét cseréjéről, valamint a víz újbóli feltöltéséről. Tüzelőanyagok A kazán üzemeltetéséhez G30 méretosztályú (3cm-nél kisebb szálhosszúságú), legfeljebb 20% nedvességtartalmú faapríték használható. Ennél nedvesebb tüzelőanyag a kazánteljesítmény és a kazán élettartamának csökkenéséhez vezethet. Alkalmazható továbbá gabonaocsú, valamint asztalosipari forgács és fűrészpor megfelelő arányú keveréke. Begyújtás 1. Az adagolósiló feltöltése G30 minőségű, legfeljebb 20%-os nedvességtartalmú faaprítékkal 2. a kazán feszültség alá helyezése és a vezérlőszekrény "Kézi" üzemre állítása 3. adagoló motor (1-es gomb) működtetésével a begyújtáshoz elegendő (kb. 0,5 kg) apríték égéstérbe juttatása 4. az égőfej egység rögzítését feloldva azt hátrahúzni, majd az égőkő nyílásán át engedélyezett gyújtóanyagot helyezni, majd meggyújtani 5. levegőventilátor bekapcsolása (2-es gomb) 6. percenként öt alkalommal kb. 3 másodpercig adagoló motor (1-es gomb) működtetésével az égés kézi táplálása szükséges 7. az apríték begyulladása után az égőfejet visszatolni a kazánba és rögzíteni 8. megfelelő égés esetén a vezérlőszekrényt "ÜZEM" (automatikus üzemmód) állásba kapcsolni 3

4 Üzemeltetés Kijelző, felső sor Navigáció Kijelző, alsó sor Vissza a főmenüre Enter Hosszan nyomva, gyári beállítások Hosszan nyomva, szerviz menü Fő kijelző, felsősor: A vezérlő üzemmódját, vagy programozáskor az állítandó funkciót mutatja. Fő kijelző, alsósor: A be- és kimenetek állapotát mutatja. Az első három karakter a bemenetek állapota T - Termosztát A további karakterek a kimenetek állapotát mutatja. A- Adagoló motor V- levegő ventilátor A Főkapcsoló ÜZEM állásában az ENTER billentyűt röviden lenyomva lehet váltani a vezérlő üzemmódjai között. ÜZEM vagy Parázson tartás Leállt Az ENTER billentyűt a működés bármely fázisában hosszan nyomva (5 sec) leáll a vezérlés. Gyári beállítások visszaállítása. 9-es billentyű 5 másodpercig nyomva tartásával. 4

5 Kézi működtetés: A főkapcsoló kézi állásában a numerikus billentyűzettel működtethetők a motorok. A gombot röviden megnyomva bekapcsol a motor, még egyszer megnyomva kikapcsol. 1-es gomb: Adagoló motor 2-es gomb: Levegő motor Beállítások: A navigációs billentyűkkel lehet kiválasztani a változtatandó paramétert. Paraméter módosítása: Paraméter kiválasztása a navigációs billentyűk segítségével Enter rövid megnyomása Érték beadása a numerikus billentyűzettel Enter rövid megnyomása Főmenüre az Enter feletti gomb megnyomásával lehet visszatérni. Jelszó nélkül változtatható paraméterek: Adagolási idő Két adagolás között eltelt idő másodpercben. magasabb érték ritkább adagolást és így kevesebb apríték bejutását jelenti Paraméterek: Parázson tartás adagolás idő Parázson tartáskor, két adagolás között eltelt idő, másodpercben megadva. Parázsontartás Navigációs nyíl lefelé Adagolási idő Navigációs nyíl felfelé Adagolási szünet Navigációs nyíl felfelé Tisztítás, karbantartás A kazánt rendszeres időközönként ki kell tisztítani, az esetlegesen lerakódott kátrányt, pernyét és hamut el kell távolítani. A kazán oldalán található ajtókon keresztül a hőátadó felületet ellenőrizni kell, és szükség szerint a lerakódásoktól meg kell tisztítani. Az égőkehely oldalán elhelyezett tisztító ablakon keresztül el kell távolítani a furatokon keresztül bepotyogott hamu vagy apríték hulladék maradványait. Ez a hulladék akadályozhatja a szekunder levegő szabad beáramlását vagy esetleg el is zárja, ez rossz égéshez, hatásfokromláshoz vezethet. A levehető szerelő ablak kettő darab M6-os hőálló csavarral van rögzítve, 10-es kulccsal szerelhető. Az égető kehelyben található furatokat is tisztítani kell. A furatok teljes átmérőjében biztosítani kell a levegő szabad beáramlását, ami lehetővé teszi a tökéletes égést, a kiváló hatásfokot. A tisztítást alkalmanként el kell végezni (javasolt 3-4 hetente). A gyakorisága apríték függő, szennyezettebb, homokosabb aprítéknál gyakrabban előfordulhat. A tűztér feletti hőcserélő lapkáinak oldalsó, felső és alsó felületeit rendszeresen tisztítani kell az esetleges lerakódott hamu és egyéb anyagoktól a jobb hőátadás érdekében. Ez a kazán oldalajtaján keresztül gyorsan elvégezhető. A tisztítást csak a kazán üzemen kívüli, vagy parázson tartási állapotában szabad végezni. 5

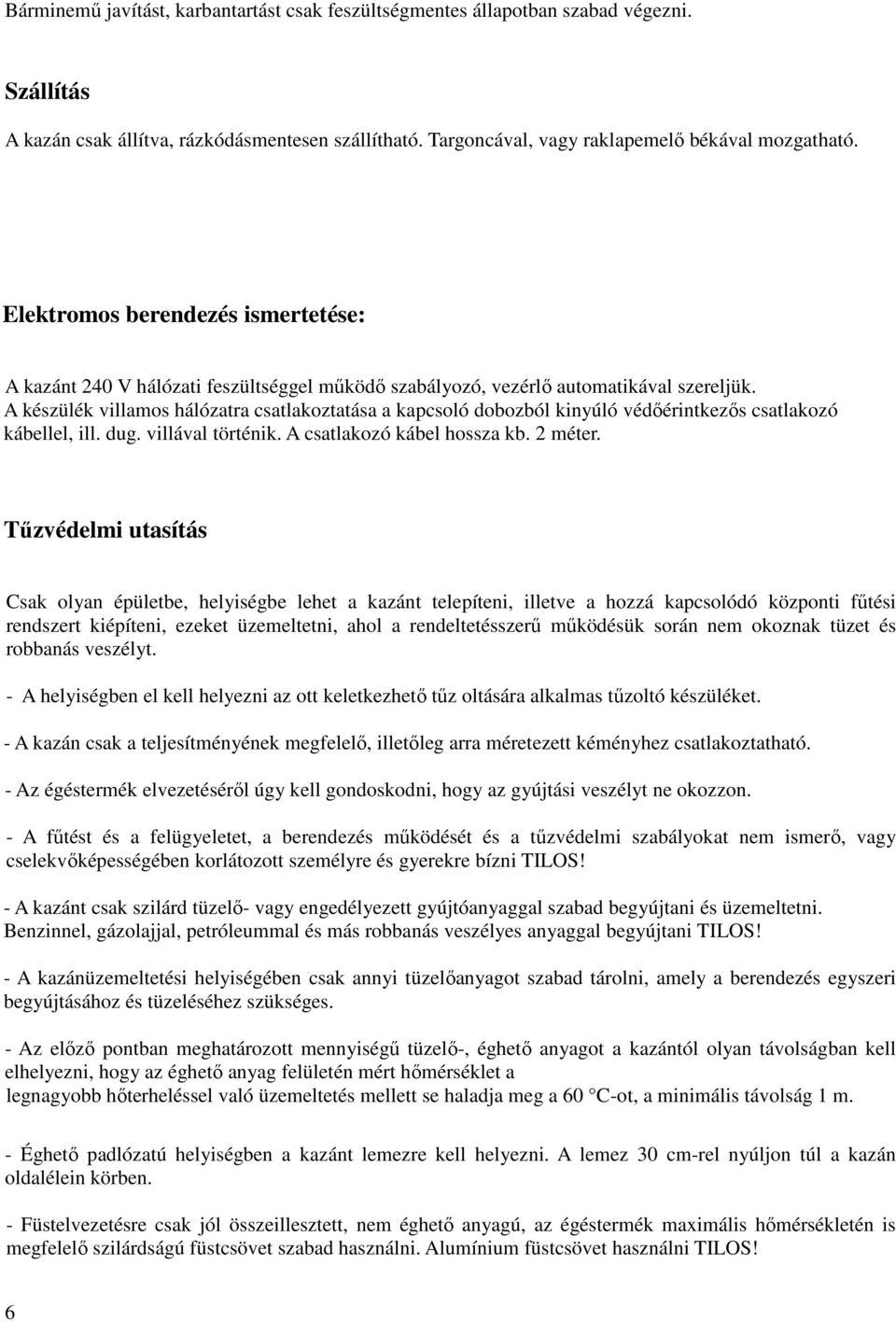

6 Bárminemű javítást, karbantartást csak feszültségmentes állapotban szabad végezni. Szállítás A kazán csak állítva, rázkódásmentesen szállítható. Targoncával, vagy raklapemelő békával mozgatható. Elektromos berendezés ismertetése: A kazánt 240 V hálózati feszültséggel működő szabályozó, vezérlő automatikával szereljük. A készülék villamos hálózatra csatlakoztatása a kapcsoló dobozból kinyúló védőérintkezős csatlakozó kábellel, ill. dug. villával történik. A csatlakozó kábel hossza kb. 2 méter. Tűzvédelmi utasítás Csak olyan épületbe, helyiségbe lehet a kazánt telepíteni, illetve a hozzá kapcsolódó központi fűtési rendszert kiépíteni, ezeket üzemeltetni, ahol a rendeltetésszerű működésük során nem okoznak tüzet és robbanás veszélyt. - A helyiségben el kell helyezni az ott keletkezhető tűz oltására alkalmas tűzoltó készüléket. - A kazán csak a teljesítményének megfelelő, illetőleg arra méretezett kéményhez csatlakoztatható. - Az égéstermék elvezetéséről úgy kell gondoskodni, hogy az gyújtási veszélyt ne okozzon. - A fűtést és a felügyeletet, a berendezés működését és a tűzvédelmi szabályokat nem ismerő, vagy cselekvőképességében korlátozott személyre és gyerekre bízni TILOS! - A kazánt csak szilárd tüzelő- vagy engedélyezett gyújtóanyaggal szabad begyújtani és üzemeltetni. Benzinnel, gázolajjal, petróleummal és más robbanás veszélyes anyaggal begyújtani TILOS! - A kazánüzemeltetési helyiségében csak annyi tüzelőanyagot szabad tárolni, amely a berendezés egyszeri begyújtásához és tüzeléséhez szükséges. - Az előző pontban meghatározott mennyiségű tüzelő-, éghető anyagot a kazántól olyan távolságban kell elhelyezni, hogy az éghető anyag felületén mért hőmérséklet a legnagyobb hőterheléssel való üzemeltetés mellett se haladja meg a 60 C-ot, a minimális távolság 1 m. - Éghető padlózatú helyiségben a kazánt lemezre kell helyezni. A lemez 30 cm-rel nyúljon túl a kazán oldalélein körben. - Füstelvezetésre csak jól összeillesztett, nem éghető anyagú, az égéstermék maximális hőmérsékletén is megfelelő szilárdságú füstcsövet szabad használni. Alumínium füstcsövet használni TILOS! 6

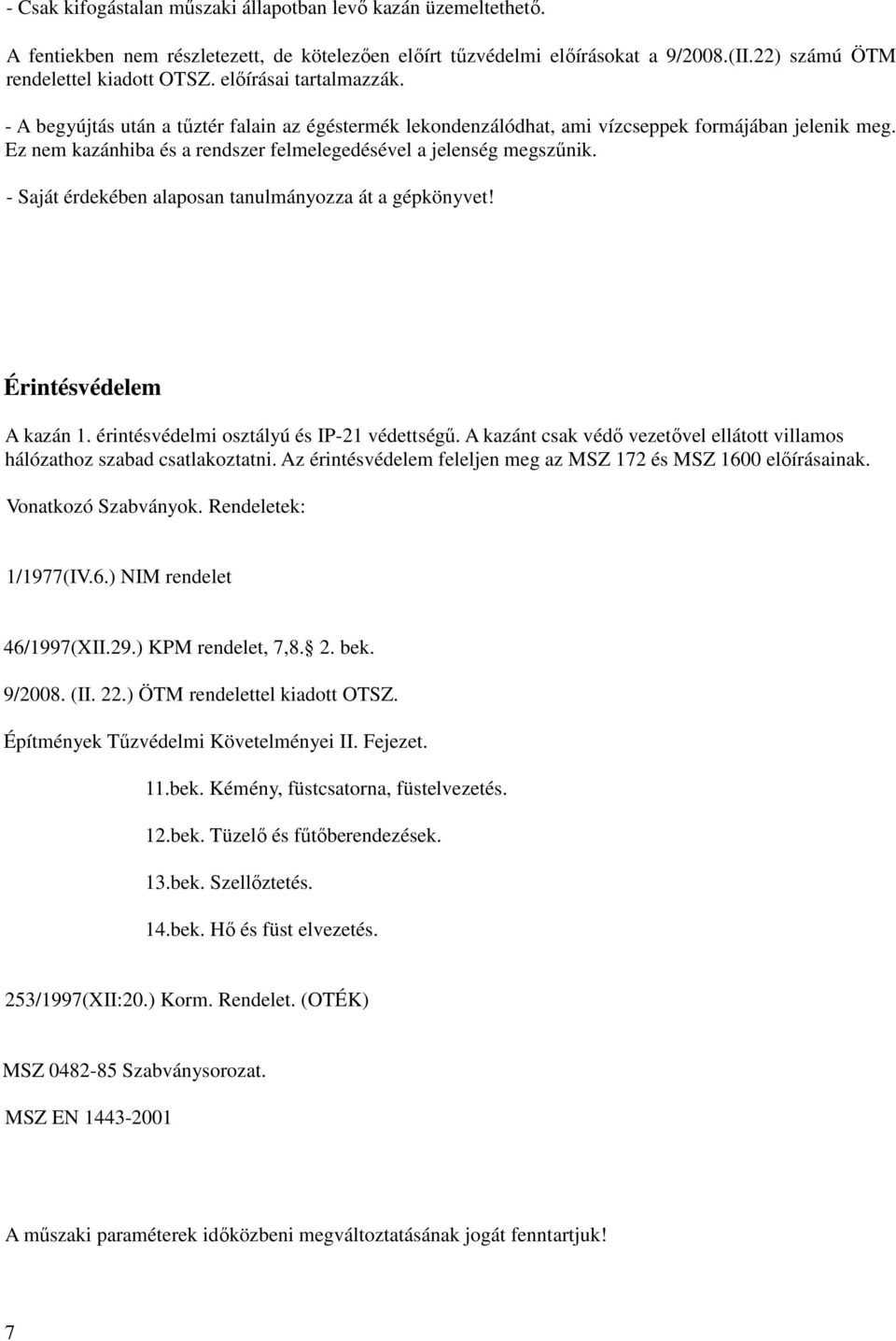

7 - Csak kifogástalan műszaki állapotban levő kazán üzemeltethető. A fentiekben nem részletezett, de kötelezően előírt tűzvédelmi előírásokat a 9/2008.(II.22) számú ÖTM rendelettel kiadott OTSZ. előírásai tartalmazzák. - A begyújtás után a tűztér falain az égéstermék lekondenzálódhat, ami vízcseppek formájában jelenik meg. Ez nem kazánhiba és a rendszer felmelegedésével a jelenség megszűnik. - Saját érdekében alaposan tanulmányozza át a gépkönyvet! Érintésvédelem A kazán 1. érintésvédelmi osztályú és IP-21 védettségű. A kazánt csak védő vezetővel ellátott villamos hálózathoz szabad csatlakoztatni. Az érintésvédelem feleljen meg az MSZ 172 és MSZ 1600 előírásainak. Vonatkozó Szabványok. Rendeletek: 1/1977(IV.6.) NIM rendelet 46/1997(XII.29.) KPM rendelet, 7,8. 2. bek. 9/2008. (II. 22.) ÖTM rendelettel kiadott OTSZ. Építmények Tűzvédelmi Követelményei II. Fejezet. 11.bek. Kémény, füstcsatorna, füstelvezetés. 12.bek. Tüzelő és fűtőberendezések. 13.bek. Szellőztetés. 14.bek. Hő és füst elvezetés. 253/1997(XII:20.) Korm. Rendelet. (OTÉK) MSZ Szabványsorozat. MSZ EN A műszaki paraméterek időközbeni megváltoztatásának jogát fenntartjuk! 7
