1 A S O H A K I N E M H U L O K A P C S O L A T Ter vezési segédlet FALIKAZÁNOK: THEMA CLASSIC

2 Tervezési segédlet FALIKAZÁNOK: THEMA CLASSIC Forgalmazó: Vaillant Saunier Duval Kft. Saunier Duval Márkaképviselet Telephely: 1116 Budapest, Hunyadi J. út 1. Tel.: Fax: június

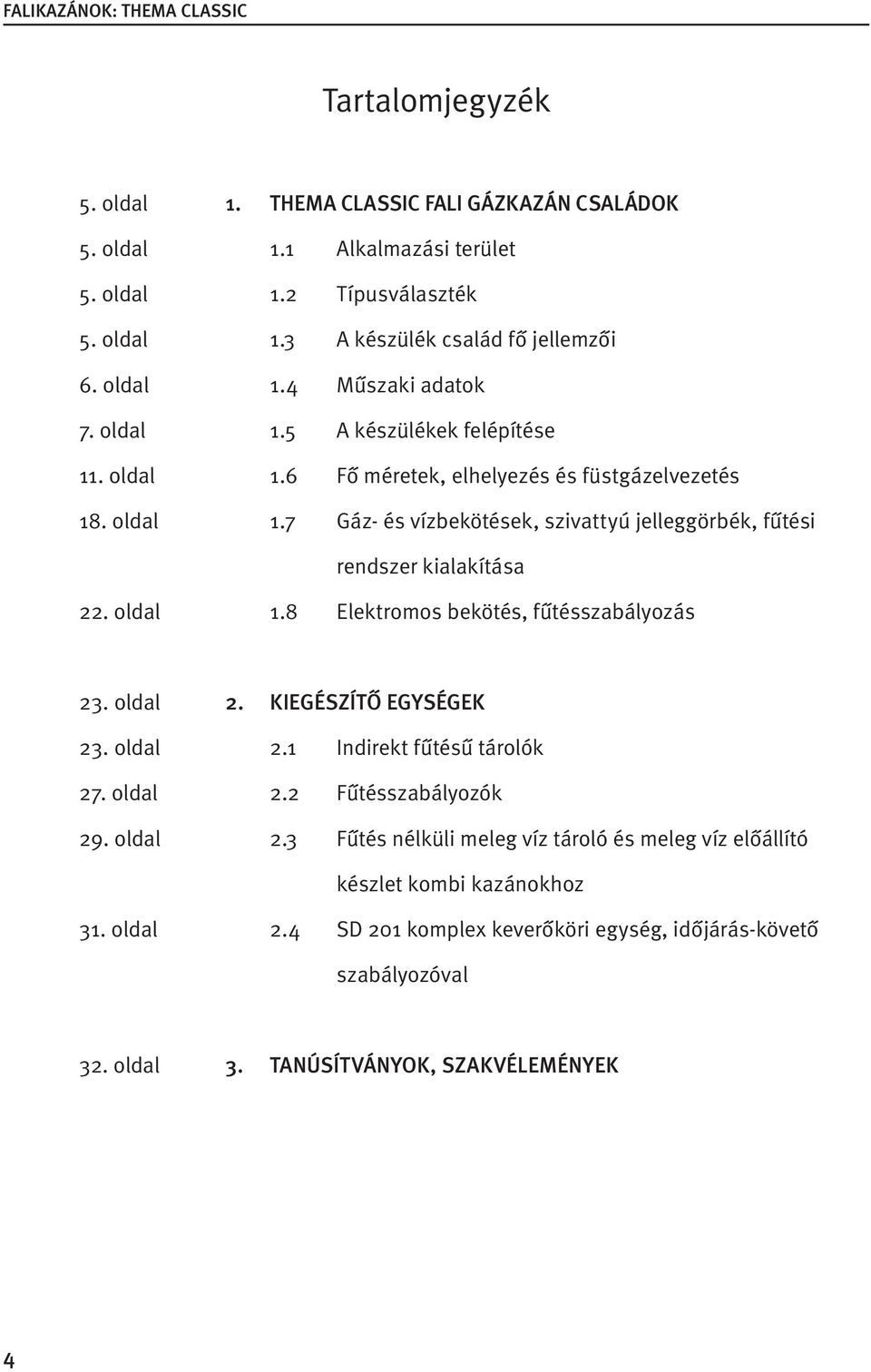

3 Tartalomjegyzék 5. oldal 1. THEMA CLASSIC FALI GÁZKAZÁN CSALÁDOK 5. oldal 1.1 Alkalmazási terület 5. oldal 1.2 Típusválaszték 5. oldal 1.3 A készülék család fő jellemzői 6. oldal 1.4 Műszaki adatok 7. oldal 1.5 A készülékek felépítése 11. oldal 1.6 Fõ méretek, elhelyezés és füstgázelvezetés 18. oldal 1.7 Gáz- és vízbekötések, szivattyú jelleggörbék, fûtési rendszer kialakítása 22. oldal 1.8 Elektromos bekötés, fűtésszabályozás 23. oldal 2. KIEGÉSZÍTŐ EGYSÉGEK 23. oldal 2.1 Indirekt fűtésű tárolók 27. oldal 2.2 Fűtésszabályozók 29. oldal 2.3 Fűtés nélküli meleg víz tároló és meleg víz előállító készlet kombi kazánokhoz 31. oldal 2.4 SD 201 komplex keverőköri egység, időjárás-követő szabályozóval 32. oldal 3. TANÚSÍTVÁNYOK, SZAKVÉLEMÉNYEK 4

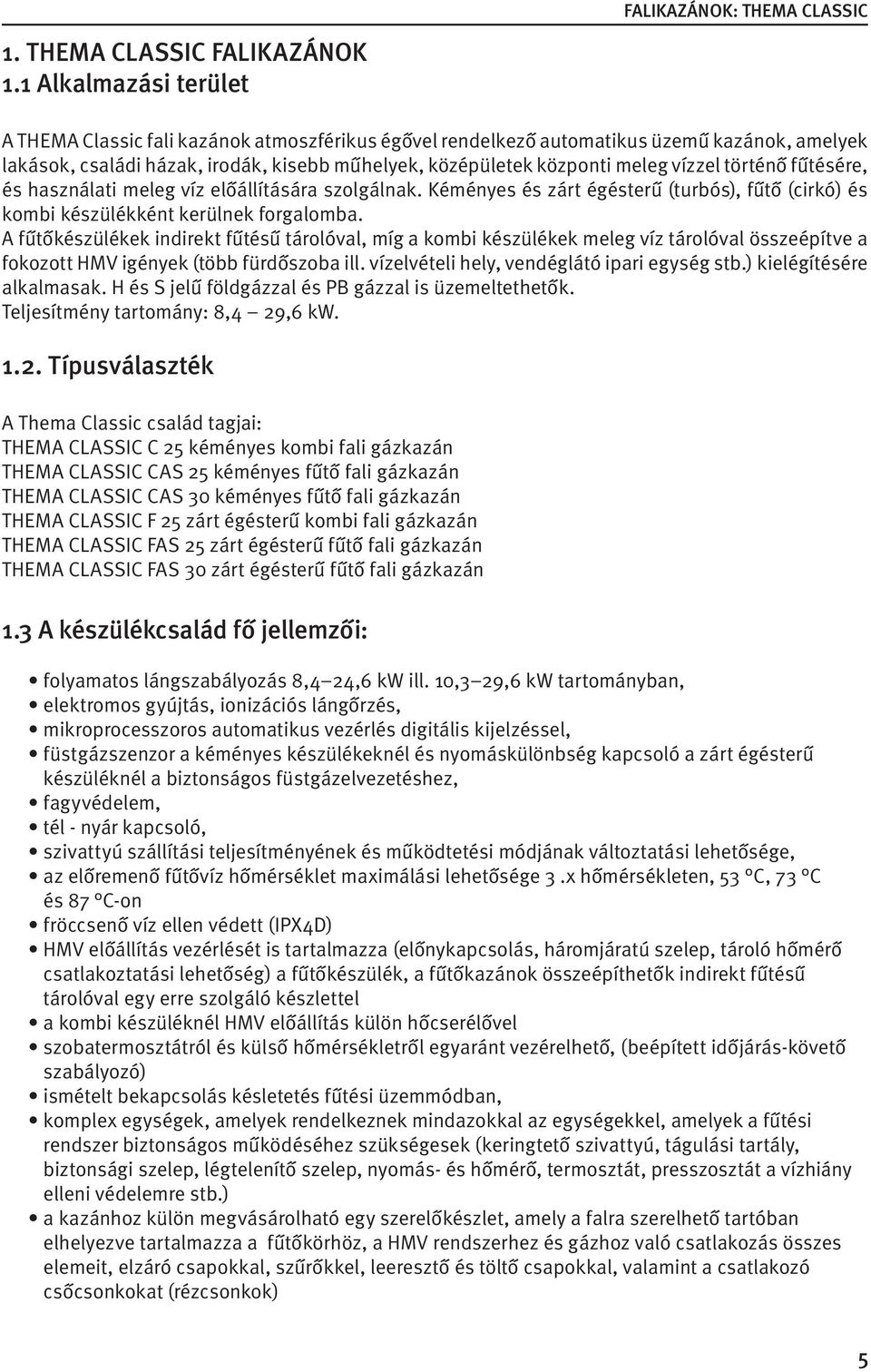

4 1. THEMA CLASSIC FALIKAZÁNOK 1.1 Alkalmazási terület FALIKAZÁNOK: THEMA CLASSIC A THEMA Classic fali kazánok atmoszférikus égővel rendelkező automatikus üzemű kazánok, amelyek lakások, családi házak, irodák, kisebb műhelyek, középületek központi meleg vízzel történő fűtésére, és használati meleg víz előállítására szolgálnak. Kéményes és zárt égésterű (turbós), fűtő (cirkó) és kombi készülékként kerülnek forgalomba. A fűtőkészülékek indirekt fűtésű tárolóval, míg a kombi készülékek meleg víz tárolóval összeépítve a fokozott HMV igények (több fürdőszoba ill. vízelvételi hely, vendéglátó ipari egység stb.) kielégítésére alkalmasak. H és S jelű földgázzal és PB gázzal is üzemeltethetők. Teljesítmény tartomány: 8,4 29,6 kw Típusválaszték A Thema Classic család tagjai: THEMA CLASSIC C 25 kéményes kombi fali gázkazán THEMA CLASSIC CAS 25 kéményes fűtő fali gázkazán THEMA CLASSIC CAS 30 kéményes fűtő fali gázkazán THEMA CLASSIC F 25 zárt égésterű kombi fali gázkazán THEMA CLASSIC FAS 25 zárt égésterű fűtő fali gázkazán THEMA CLASSIC FAS 30 zárt égésterű fűtő fali gázkazán 1.3 A készülékcsalád fő jellemzői: folyamatos lángszabályozás 8,4 24,6 kw ill. 10,3 29,6 kw tartományban, elektromos gyújtás, ionizációs lángőrzés, mikroprocesszoros automatikus vezérlés digitális kijelzéssel, füstgázszenzor a kéményes készülékeknél és nyomáskülönbség kapcsoló a zárt égésterű készüléknél a biztonságos füstgázelvezetéshez, fagyvédelem, tél - nyár kapcsoló, szivattyú szállítási teljesítményének és működtetési módjának változtatási lehetősége, az előremenő fűtővíz hőmérséklet maximálási lehetősége 3.x hőmérsékleten, 53 C, 73 C és 87 C-on fröccsenő víz ellen védett (IPX4D) HMV előállítás vezérlését is tartalmazza (előnykapcsolás, háromjáratú szelep, tároló hőmérő csatlakoztatási lehetőség) a fűtőkészülék, a fűtőkazánok összeépíthetők indirekt fűtésű tárolóval egy erre szolgáló készlettel a kombi készüléknél HMV előállítás külön hőcserélővel szobatermosztátról és külső hőmérsékletről egyaránt vezérelhető, (beépített időjárás-követő szabályozó) ismételt bekapcsolás késletetés fűtési üzemmódban, komplex egységek, amelyek rendelkeznek mindazokkal az egységekkel, amelyek a fűtési rendszer biztonságos működéséhez szükségesek (keringtető szivattyú, tágulási tartály, biztonsági szelep, légtelenítő szelep, nyomás- és hőmérő, termosztát, presszosztát a vízhiány elleni védelemre stb.) a kazánhoz külön megvásárolható egy szerelőkészlet, amely a falra szerelhető tartóban elhelyezve tartalmazza a fűtőkörhöz, a HMV rendszerhez és gázhoz való csatlakozás összes elemeit, elzáró csapokkal, szűrőkkel, leeresztő és töltő csapokkal, valamint a csatlakozó csőcsonkokat (rézcsonkok) 5

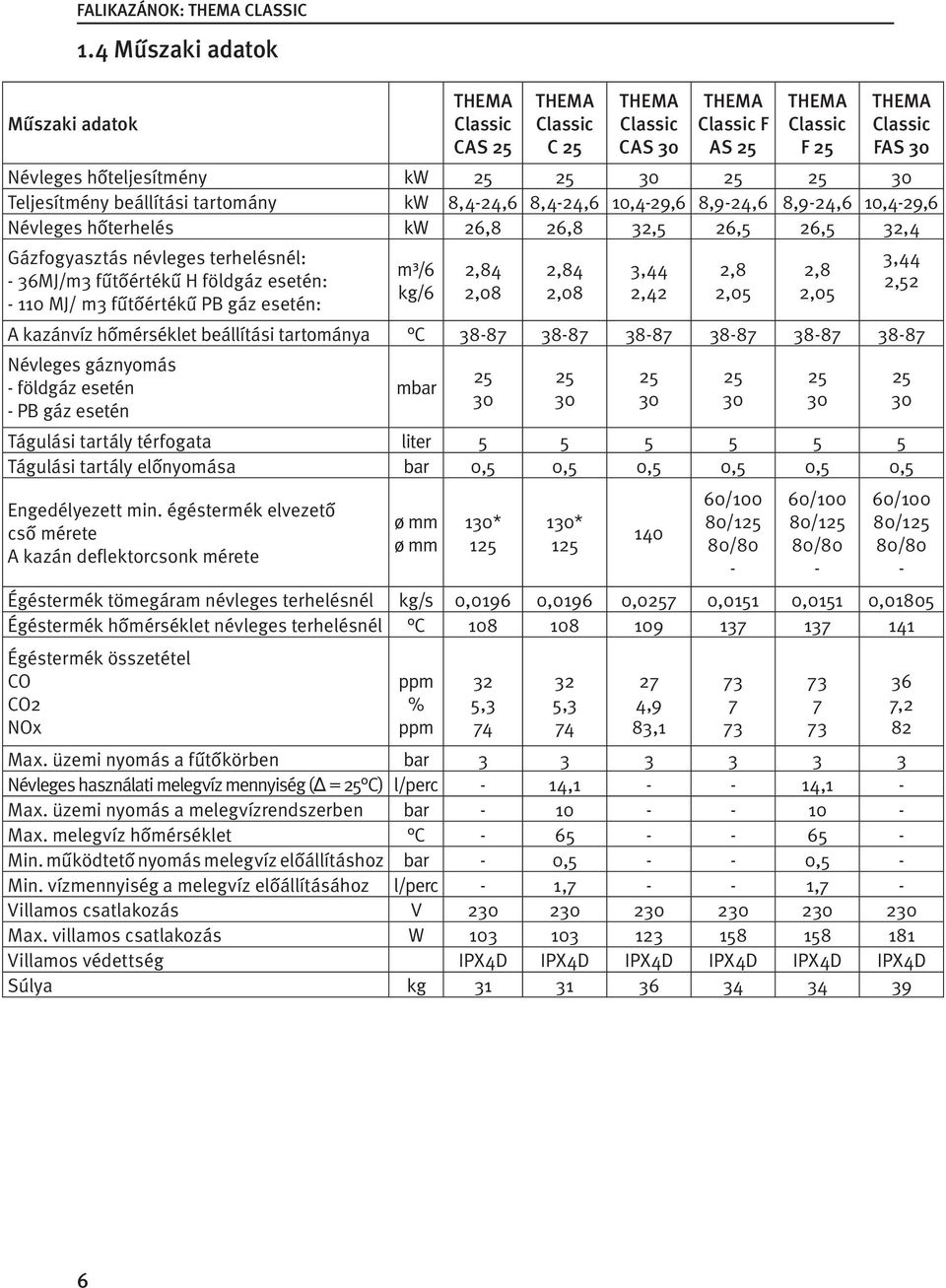

5 Műszaki adatok FALIKAZÁNOK: THEMA CLASSIC 1.4 Műszaki adatok THEMA Classic CAS 25 THEMA Classic C 25 THEMA Classic CAS 30 THEMA Classic F AS 25 THEMA Classic F 25 THEMA Classic FAS 30 Névleges hőteljesítmény kw Teljesítmény beállítási tartomány kw 8,4-24,6 8,4-24,6 10,4-29,6 8,9-24,6 8,9-24,6 10,4-29,6 Névleges hőterhelés kw 26,8 26,8 32,5 26,5 26,5 32,4 Gázfogyasztás névleges terhelésnél: - 36MJ/m3 fűtőértékű H földgáz esetén: MJ/ m3 fűtőértékű PB gáz esetén: m³/6 kg/6 2,84 2,08 A kazánvíz hőmérséklet beállítási tartománya C Névleges gáznyomás - földgáz esetén - PB gáz esetén mbar Tágulási tartály térfogata liter Tágulási tartály előnyomása bar 0,5 0,5 0,5 0,5 0,5 0,5 Engedélyezett min. égéstermék elvezető cső mérete A kazán deflektorcsonk mérete ø mm ø mm * 125 2,84 2, * 125 3,44 2, ,8 2, /100 80/125 80/80-2,8 2, /100 80/125 80/80-3,44 2, /100 80/125 80/80 - Égéstermék tömegáram névleges terhelésnél kg/s 0,0196 0,0196 0,0257 0,0151 0,0151 0,01805 Égéstermék hőmérséklet névleges terhelésnél C Égéstermék összetétel CO CO2 NOx ppm % ppm Max. üzemi nyomás a fűtőkörben bar Névleges használati melegvíz mennyiség (Δ = 25 C) l/perc - 14, ,1 - Max. üzemi nyomás a melegvízrendszerben bar Max. melegvíz hőmérséklet C Min. működtető nyomás melegvíz előállításhoz bar - 0, ,5 - Min. vízmennyiség a melegvíz előállításához l/perc - 1, ,7 - Villamos csatlakozás V Max. villamos csatlakozás W Villamos védettség IPX4D IPX4D IPX4D IPX4D IPX4D IPX4D Súlya kg , , ,9 83, ,2 82 6

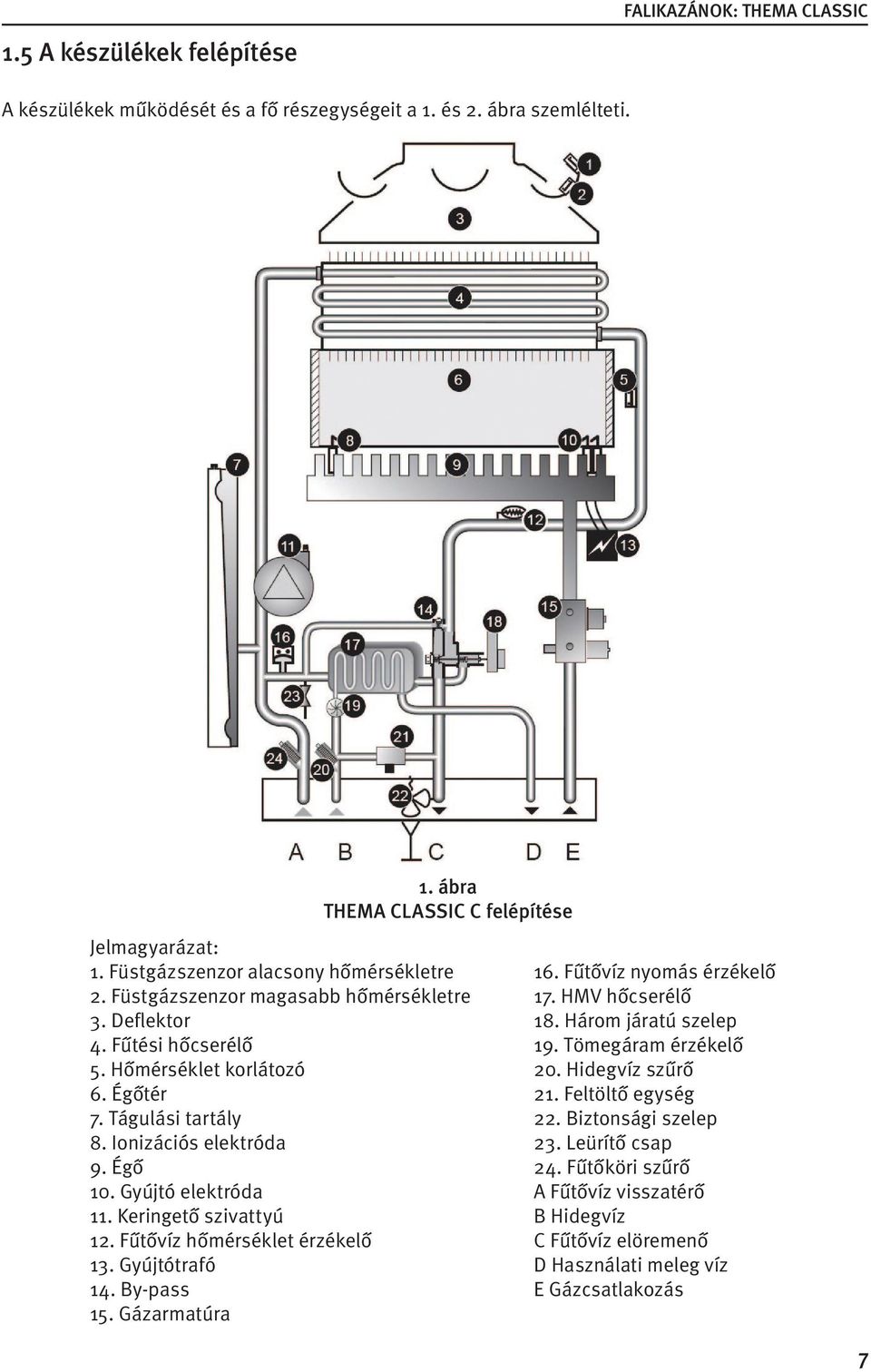

6 1.5 A készülékek felépítése FALIKAZÁNOK: THEMA CLASSIC A készülékek működését és a fő részegységeit a 1. és 2. ábra szemlélteti. 1. ábra THEMA CLASSIC C felépítése Jelmagyarázat: 1. Füstgázszenzor alacsony hőmérsékletre 2. Füstgázszenzor magasabb hőmérsékletre 3. Deflektor 4. Fűtési hőcserélő 5. Hőmérséklet korlátozó 6. Égőtér 7. Tágulási tartály 8. Ionizációs elektróda 9. Égő 10. Gyújtó elektróda 11. Keringető szivattyú 12. Fűtővíz hőmérséklet érzékelő 13. Gyújtótrafó 14. By-pass 15. Gázarmatúra 16. Fűtővíz nyomás érzékelő 17. HMV hőcserélő 18. Három járatú szelep 19. Tömegáram érzékelő 20. Hidegvíz szűrő 21. Feltöltő egység 22. Biztonsági szelep 23. Leürítő csap 24. Fűtőköri szűrő A Fűtővíz visszatérő B Hidegvíz C Fűtővíz elöremenő D Használati meleg víz E Gázcsatlakozás 7

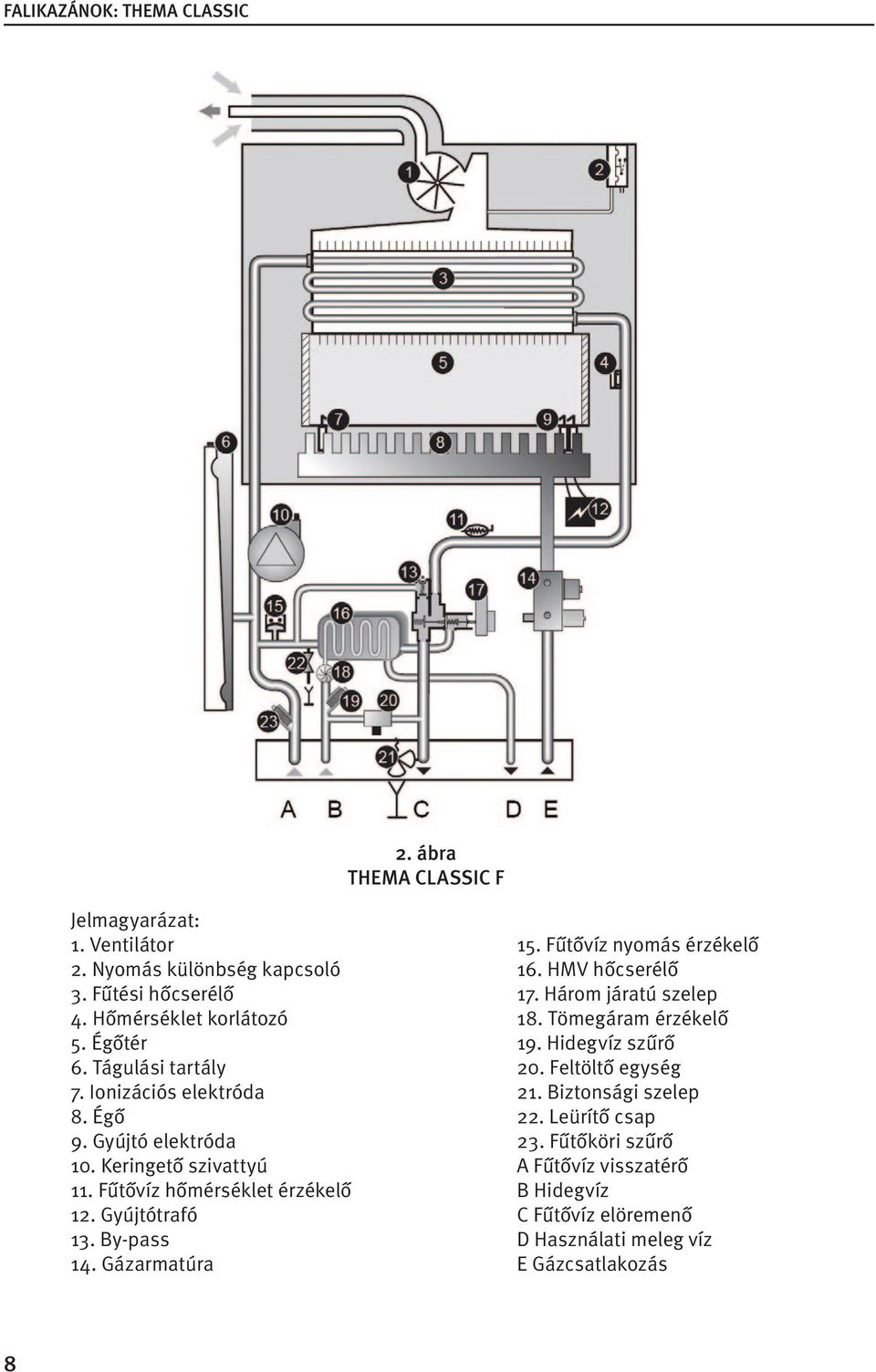

7 2. ábra THEMA CLASSIC F Jelmagyarázat: 1. Ventilátor 2. Nyomás különbség kapcsoló 3. Fűtési hőcserélő 4. Hőmérséklet korlátozó 5. Égőtér 6. Tágulási tartály 7. Ionizációs elektróda 8. Égő 9. Gyújtó elektróda 10. Keringető szivattyú 11. Fűtővíz hőmérséklet érzékelő 12. Gyújtótrafó 13. By-pass 14. Gázarmatúra 15. Fűtővíz nyomás érzékelő 16. HMV hőcserélő 17. Három járatú szelep 18. Tömegáram érzékelő 19. Hidegvíz szűrő 20. Feltöltő egység 21. Biztonsági szelep 22. Leürítő csap 23. Fűtőköri szűrő A Fűtővíz visszatérő B Hidegvíz C Fűtővíz elöremenő D Használati meleg víz E Gázcsatlakozás 8

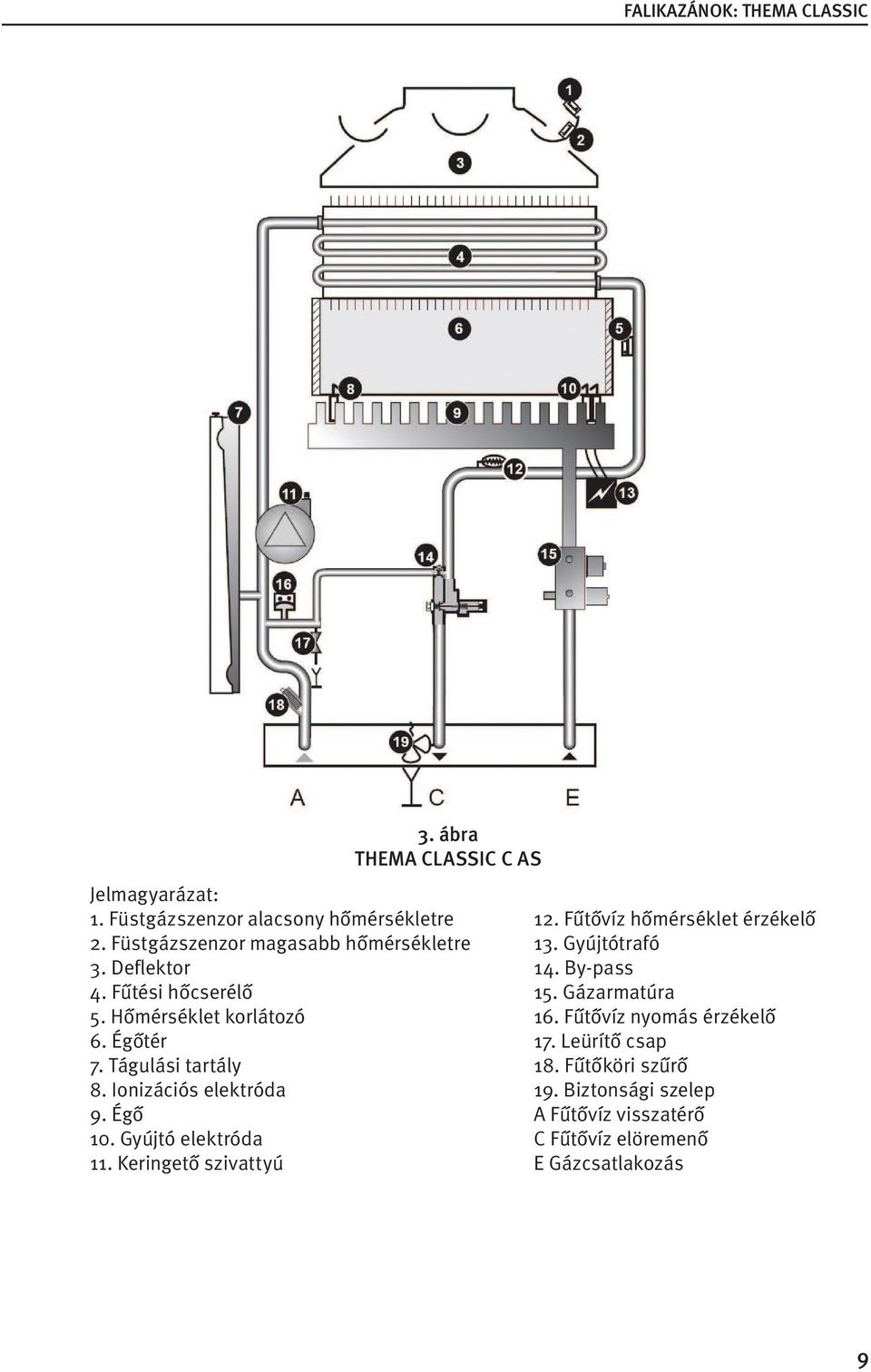

8 3. ábra THEMA CLASSIC C AS Jelmagyarázat: 1. Füstgázszenzor alacsony hőmérsékletre 2. Füstgázszenzor magasabb hőmérsékletre 3. Deflektor 4. Fűtési hőcserélő 5. Hőmérséklet korlátozó 6. Égőtér 7. Tágulási tartály 8. Ionizációs elektróda 9. Égő 10. Gyújtó elektróda 11. Keringető szivattyú 12. Fűtővíz hőmérséklet érzékelő 13. Gyújtótrafó 14. By-pass 15. Gázarmatúra 16. Fűtővíz nyomás érzékelő 17. Leürítő csap 18. Fűtőköri szűrő 19. Biztonsági szelep A Fűtővíz visszatérő C Fűtővíz elöremenő E Gázcsatlakozás 9

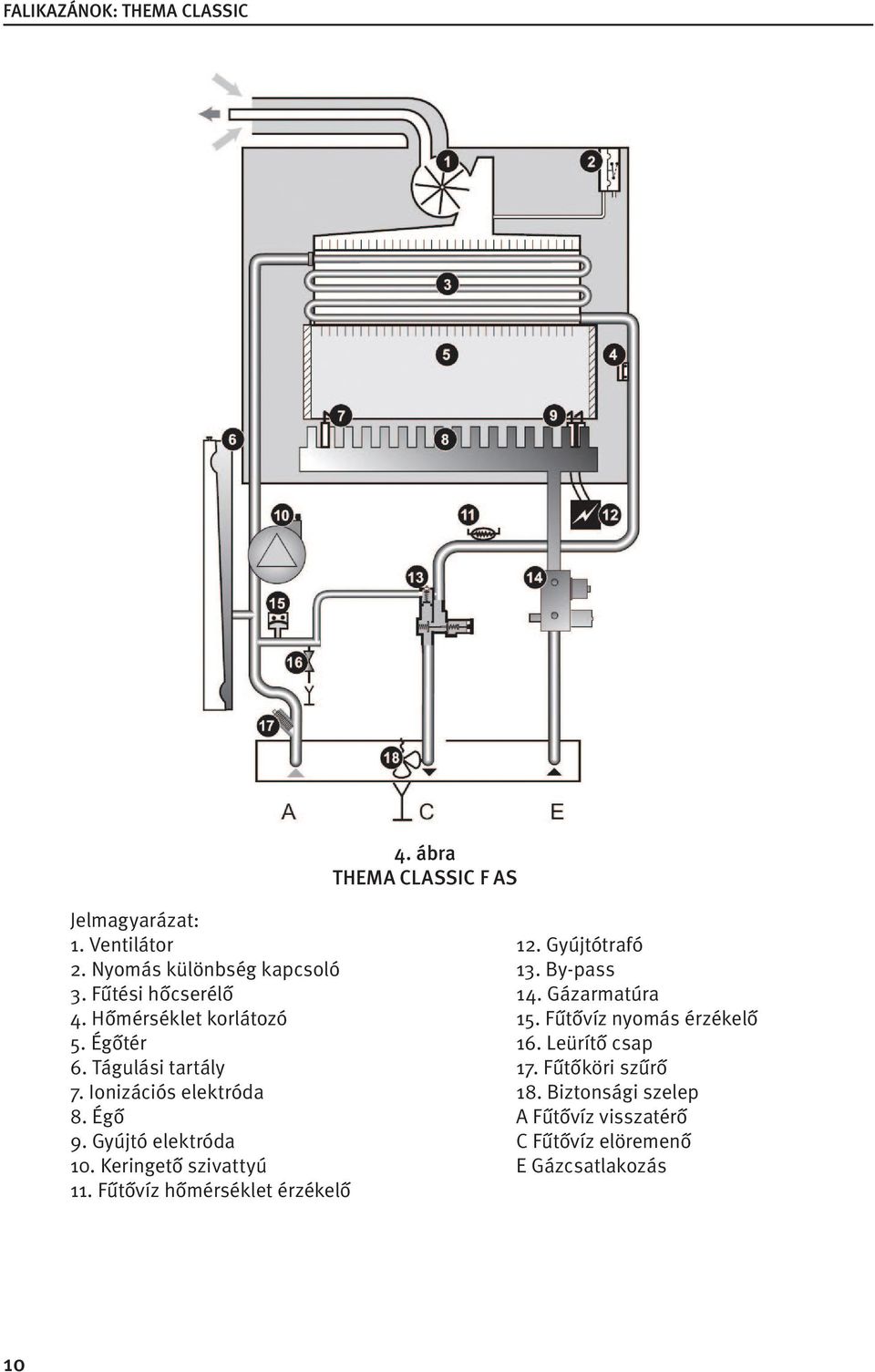

9 4. ábra THEMA CLASSIC F AS Jelmagyarázat: 1. Ventilátor 2. Nyomás különbség kapcsoló 3. Fűtési hőcserélő 4. Hőmérséklet korlátozó 5. Égőtér 6. Tágulási tartály 7. Ionizációs elektróda 8. Égő 9. Gyújtó elektróda 10. Keringető szivattyú 11. Fűtővíz hőmérséklet érzékelő 12. Gyújtótrafó 13. By-pass 14. Gázarmatúra 15. Fűtővíz nyomás érzékelő 16. Leürítő csap 17. Fűtőköri szűrő 18. Biztonsági szelep A Fűtővíz visszatérő C Fűtővíz elöremenő E Gázcsatlakozás 10

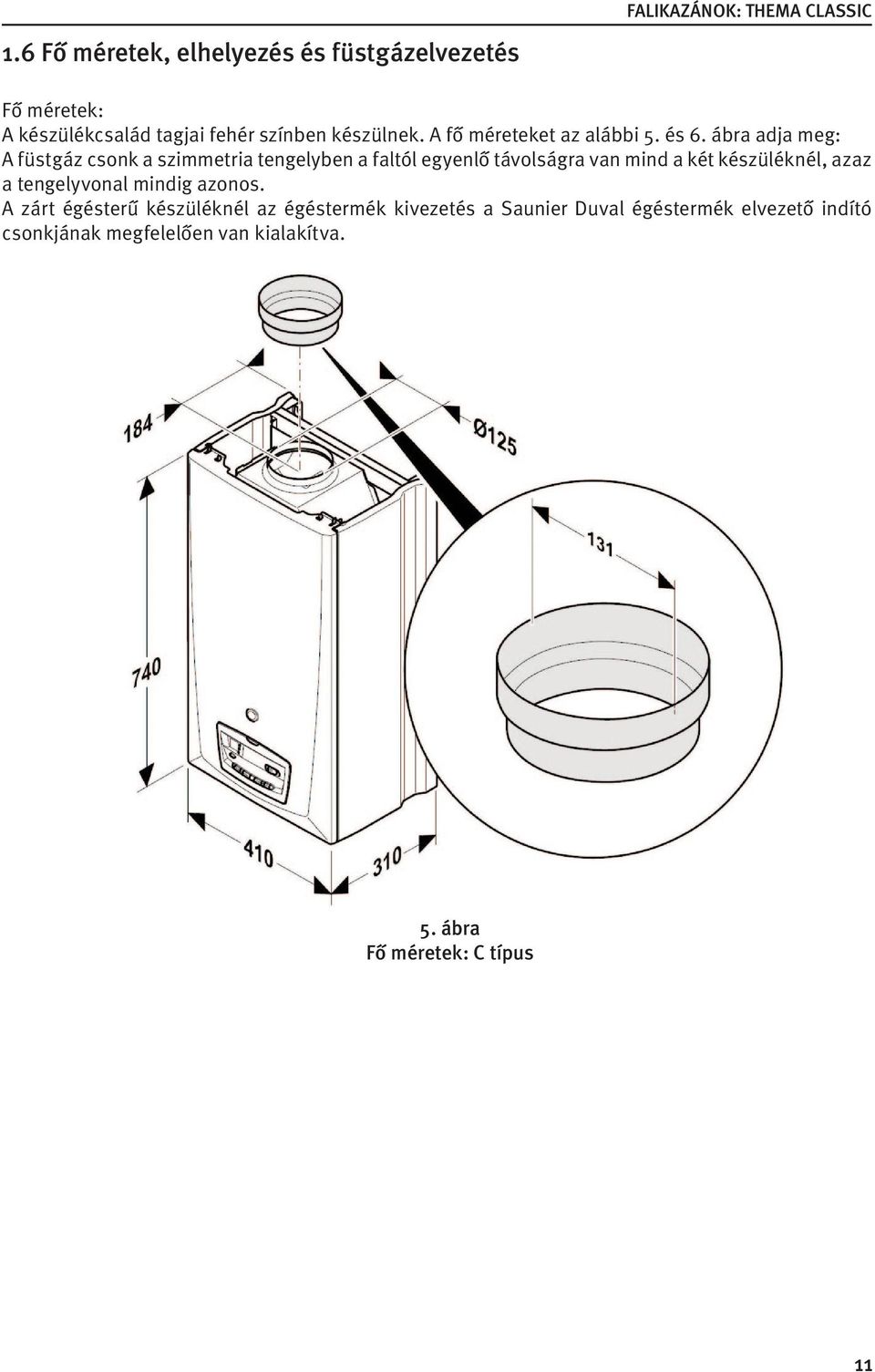

10 1.6 Fő méretek, elhelyezés és füstgázelvezetés FALIKAZÁNOK: THEMA CLASSIC Fő méretek: A készülékcsalád tagjai fehér színben készülnek. A fő méreteket az alábbi 5. és 6. ábra adja meg: A füstgáz csonk a szimmetria tengelyben a faltól egyenlő távolságra van mind a két készüléknél, azaz a tengelyvonal mindig azonos. A zárt égésterű készüléknél az égéstermék kivezetés a Saunier Duval égéstermék elvezető indító csonkjának megfelelően van kialakítva. 5. ábra Fő méretek: C típus 11

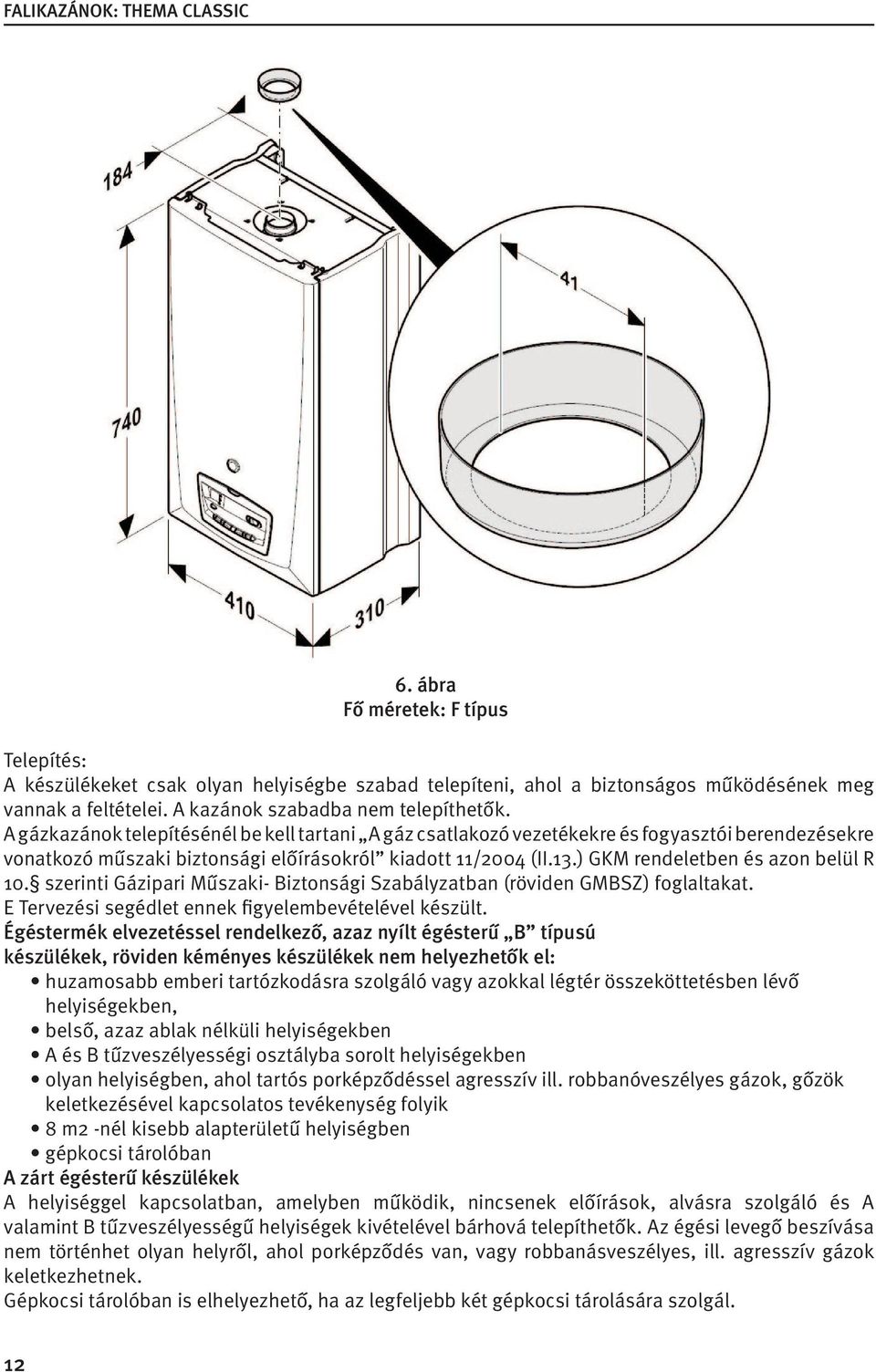

11 6. ábra Fő méretek: F típus Telepítés: A készülékeket csak olyan helyiségbe szabad telepíteni, ahol a biztonságos működésének meg vannak a feltételei. A kazánok szabadba nem telepíthetők. A gázkazánok telepítésénél be kell tartani A gáz csatlakozó vezetékekre és fogyasztói berendezésekre vonatkozó műszaki biztonsági előírásokról kiadott 11/2004 (II.13.) GKM rendeletben és azon belül R 10. szerinti Gázipari Műszaki- Biztonsági Szabályzatban (röviden GMBSZ) foglaltakat. E Tervezési segédlet ennek figyelembevételével készült. Égéstermék elvezetéssel rendelkező, azaz nyílt égésterű B típusú készülékek, röviden kéményes készülékek nem helyezhetők el: huzamosabb emberi tartózkodásra szolgáló vagy azokkal légtér összeköttetésben lévő helyiségekben, belső, azaz ablak nélküli helyiségekben A és B tűzveszélyességi osztályba sorolt helyiségekben olyan helyiségben, ahol tartós porképződéssel agresszív ill. robbanóveszélyes gázok, gőzök keletkezésével kapcsolatos tevékenység folyik 8 m2 -nél kisebb alapterületű helyiségben gépkocsi tárolóban A zárt égésterű készülékek A helyiséggel kapcsolatban, amelyben működik, nincsenek előírások, alvásra szolgáló és A valamint B tűzveszélyességű helyiségek kivételével bárhová telepíthetők. Az égési levegő beszívása nem történhet olyan helyről, ahol porképződés van, vagy robbanásveszélyes, ill. agresszív gázok keletkezhetnek. Gépkocsi tárolóban is elhelyezhető, ha az legfeljebb két gépkocsi tárolására szolgál. 12

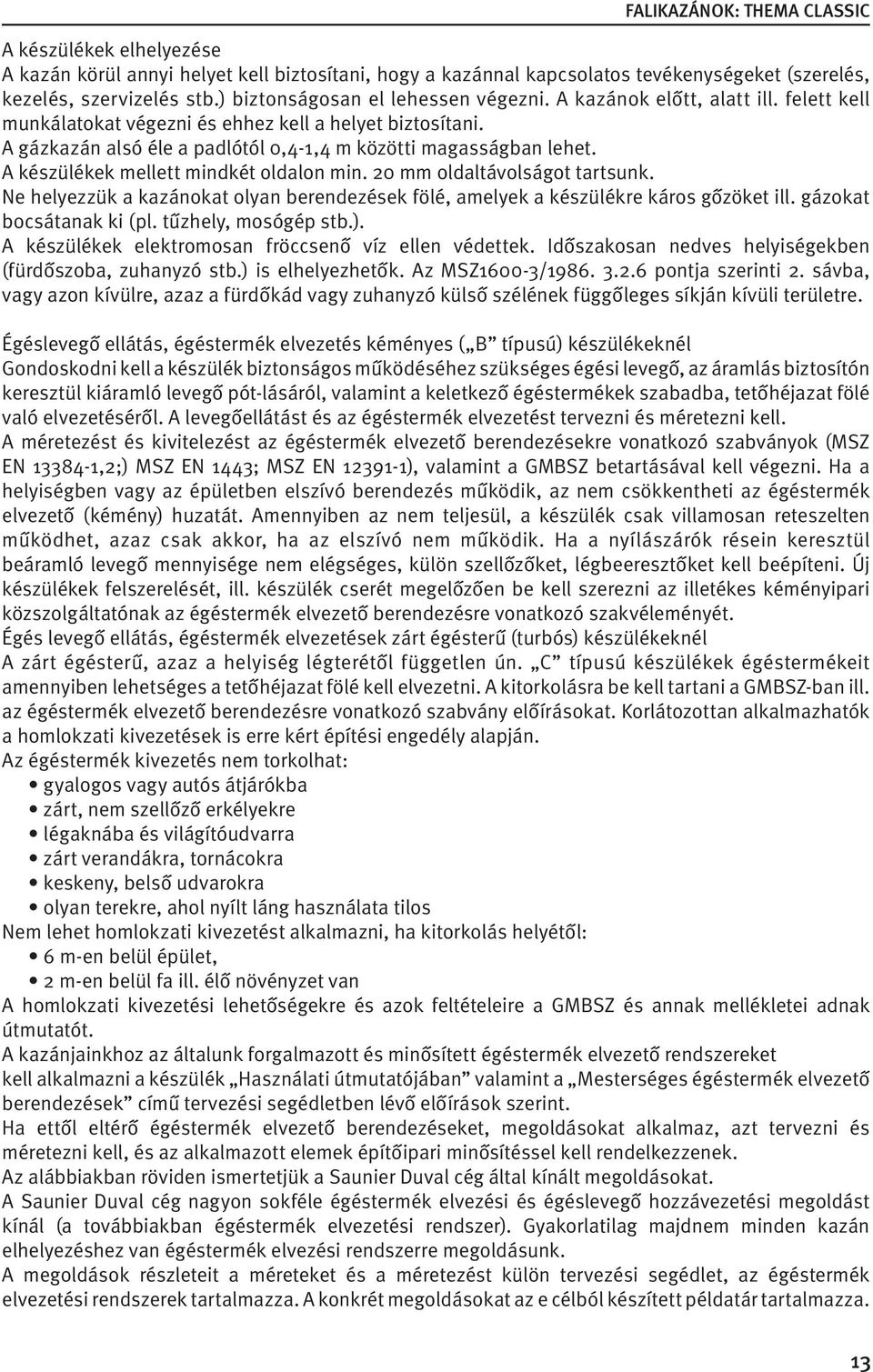

12 A készülékek elhelyezése A kazán körül annyi helyet kell biztosítani, hogy a kazánnal kapcsolatos tevékenységeket (szerelés, kezelés, szervizelés stb.) biztonságosan el lehessen végezni. A kazánok előtt, alatt ill. felett kell munkálatokat végezni és ehhez kell a helyet biztosítani. A gázkazán alsó éle a padlótól 0,4-1,4 m közötti magasságban lehet. A készülékek mellett mindkét oldalon min. 20 mm oldaltávolságot tartsunk. Ne helyezzük a kazánokat olyan berendezések fölé, amelyek a készülékre káros gőzöket ill. gázokat bocsátanak ki (pl. tűzhely, mosógép stb.). A készülékek elektromosan fröccsenő víz ellen védettek. Időszakosan nedves helyiségekben (fürdőszoba, zuhanyzó stb.) is elhelyezhetők. Az MSZ1600-3/ pontja szerinti 2. sávba, vagy azon kívülre, azaz a fürdőkád vagy zuhanyzó külső szélének függőleges síkján kívüli területre. Égéslevegő ellátás, égéstermék elvezetés kéményes ( B típusú) készülékeknél Gondoskodni kell a készülék biztonságos működéséhez szükséges égési levegő, az áramlás biztosítón keresztül kiáramló levegő pót-lásáról, valamint a keletkező égéstermékek szabadba, tetőhéjazat fölé való elvezetéséről. A levegőellátást és az égéstermék elvezetést tervezni és méretezni kell. A méretezést és kivitelezést az égéstermék elvezető berendezésekre vonatkozó szabványok (MSZ EN ,2;) MSZ EN 1443; MSZ EN ), valamint a GMBSZ betartásával kell végezni. Ha a helyiségben vagy az épületben elszívó berendezés működik, az nem csökkentheti az égéstermék elvezető (kémény) huzatát. Amennyiben az nem teljesül, a készülék csak villamosan reteszelten működhet, azaz csak akkor, ha az elszívó nem működik. Ha a nyílászárók résein keresztül beáramló levegő mennyisége nem elégséges, külön szellőzőket, légbeeresztőket kell beépíteni. Új készülékek felszerelését, ill. készülék cserét megelőzően be kell szerezni az illetékes kéményipari közszolgáltatónak az égéstermék elvezető berendezésre vonatkozó szakvéleményét. Égés levegő ellátás, égéstermék elvezetések zárt égésterű (turbós) készülékeknél A zárt égésterű, azaz a helyiség légterétől független ún. C típusú készülékek égéstermékeit amennyiben lehetséges a tetőhéjazat fölé kell elvezetni. A kitorkolásra be kell tartani a GMBSZ-ban ill. az égéstermék elvezető berendezésre vonatkozó szabvány előírásokat. Korlátozottan alkalmazhatók a homlokzati kivezetések is erre kért építési engedély alapján. Az égéstermék kivezetés nem torkolhat: gyalogos vagy autós átjárókba zárt, nem szellőző erkélyekre légaknába és világítóudvarra zárt verandákra, tornácokra keskeny, belső udvarokra olyan terekre, ahol nyílt láng használata tilos Nem lehet homlokzati kivezetést alkalmazni, ha kitorkolás helyétől: 6 m-en belül épület, 2 m-en belül fa ill. élő növényzet van A homlokzati kivezetési lehetőségekre és azok feltételeire a GMBSZ és annak mellékletei adnak útmutatót. A kazánjainkhoz az általunk forgalmazott és minősített égéstermék elvezető rendszereket kell alkalmazni a készülék Használati útmutatójában valamint a Mesterséges égéstermék elvezető berendezések című tervezési segédletben lévő előírások szerint. Ha ettől eltérő égéstermék elvezető berendezéseket, megoldásokat alkalmaz, azt tervezni és méretezni kell, és az alkalmazott elemek építőipari minősítéssel kell rendelkezzenek. Az alábbiakban röviden ismertetjük a Saunier Duval cég által kínált megoldásokat. A Saunier Duval cég nagyon sokféle égéstermék elvezési és égéslevegő hozzávezetési megoldást kínál (a továbbiakban égéstermék elvezetési rendszer). Gyakorlatilag majdnem minden kazán elhelyezéshez van égéstermék elvezési rendszerre megoldásunk. A megoldások részleteit a méreteket és a méretezést külön tervezési segédlet, az égéstermék elvezetési rendszerek tartalmazza. A konkrét megoldásokat az e célból készített példatár tartalmazza. 13

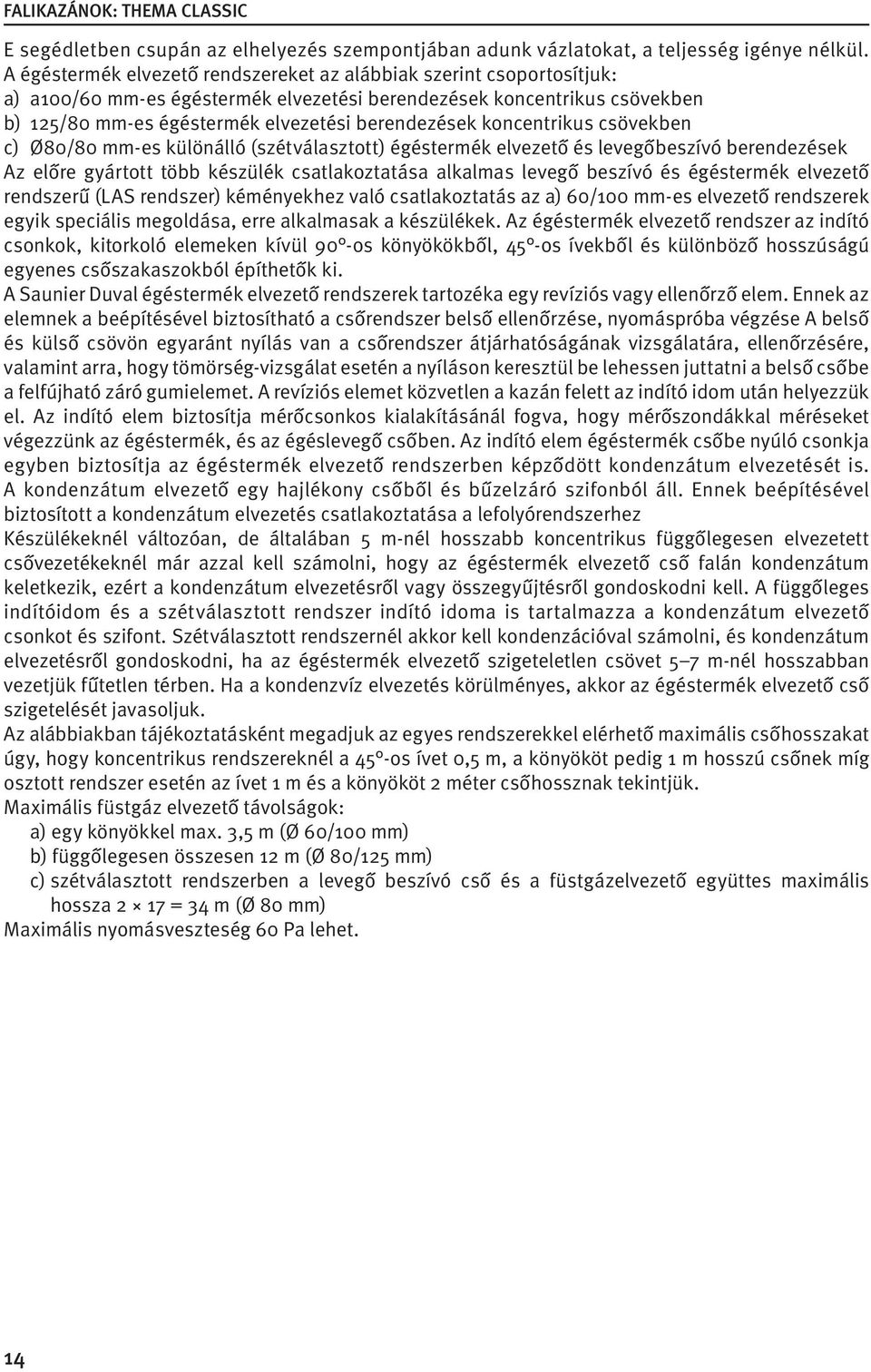

13 E segédletben csupán az elhelyezés szempontjában adunk vázlatokat, a teljesség igénye nélkül. A égéstermék elvezető rendszereket az alábbiak szerint csoportosítjuk: a) a100/60 mm-es égéstermék elvezetési berendezések koncentrikus csövekben b) 125/80 mm-es égéstermék elvezetési berendezések koncentrikus csövekben c) Ø80/80 mm-es különálló (szétválasztott) égéstermék elvezető és levegőbeszívó berendezések Az előre gyártott több készülék csatlakoztatása alkalmas levegő beszívó és égéstermék elvezető rendszerű (LAS rendszer) kéményekhez való csatlakoztatás az a) 60/100 mm-es elvezető rendszerek egyik speciális megoldása, erre alkalmasak a készülékek. Az égéstermék elvezető rendszer az indító csonkok, kitorkoló elemeken kívül 90 -os könyökökből, 45 -os ívekből és különböző hosszúságú egyenes csőszakaszokból építhetők ki. A Saunier Duval égéstermék elvezető rendszerek tartozéka egy revíziós vagy ellenőrző elem. Ennek az elemnek a beépítésével biztosítható a csőrendszer belső ellenőrzése, nyomáspróba végzése A belső és külső csövön egyaránt nyílás van a csőrendszer átjárhatóságának vizsgálatára, ellenőrzésére, valamint arra, hogy tömörség-vizsgálat esetén a nyíláson keresztül be lehessen juttatni a belső csőbe a felfújható záró gumielemet. A revíziós elemet közvetlen a kazán felett az indító idom után helyezzük el. Az indító elem biztosítja mérőcsonkos kialakításánál fogva, hogy mérőszondákkal méréseket végezzünk az égéstermék, és az égéslevegő csőben. Az indító elem égéstermék csőbe nyúló csonkja egyben biztosítja az égéstermék elvezető rendszerben képződött kondenzátum elvezetését is. A kondenzátum elvezető egy hajlékony csőből és bűzelzáró szifonból áll. Ennek beépítésével biztosított a kondenzátum elvezetés csatlakoztatása a lefolyórendszerhez Készülékeknél változóan, de általában 5 m-nél hosszabb koncentrikus függőlegesen elvezetett csővezetékeknél már azzal kell számolni, hogy az égéstermék elvezető cső falán kondenzátum keletkezik, ezért a kondenzátum elvezetésről vagy összegyűjtésről gondoskodni kell. A függőleges indítóidom és a szétválasztott rendszer indító idoma is tartalmazza a kondenzátum elvezető csonkot és szifont. Szétválasztott rendszernél akkor kell kondenzációval számolni, és kondenzátum elvezetésről gondoskodni, ha az égéstermék elvezető szigeteletlen csövet 5 7 m-nél hosszabban vezetjük fűtetlen térben. Ha a kondenzvíz elvezetés körülményes, akkor az égéstermék elvezető cső szigetelését javasoljuk. Az alábbiakban tájékoztatásként megadjuk az egyes rendszerekkel elérhető maximális csőhosszakat úgy, hogy koncentrikus rendszereknél a 45 -os ívet 0,5 m, a könyököt pedig 1 m hosszú csőnek míg osztott rendszer esetén az ívet 1 m és a könyököt 2 méter csőhossznak tekintjük. Maximális füstgáz elvezető távolságok: a) egy könyökkel max. 3,5 m (Ø 60/100 mm) b) függőlegesen összesen 12 m (Ø 80/125 mm) c) szétválasztott rendszerben a levegő beszívó cső és a füstgázelvezető együttes maximális hossza 2 17 = 34 m (Ø 80 mm) Maximális nyomásveszteség 60 Pa lehet. 14

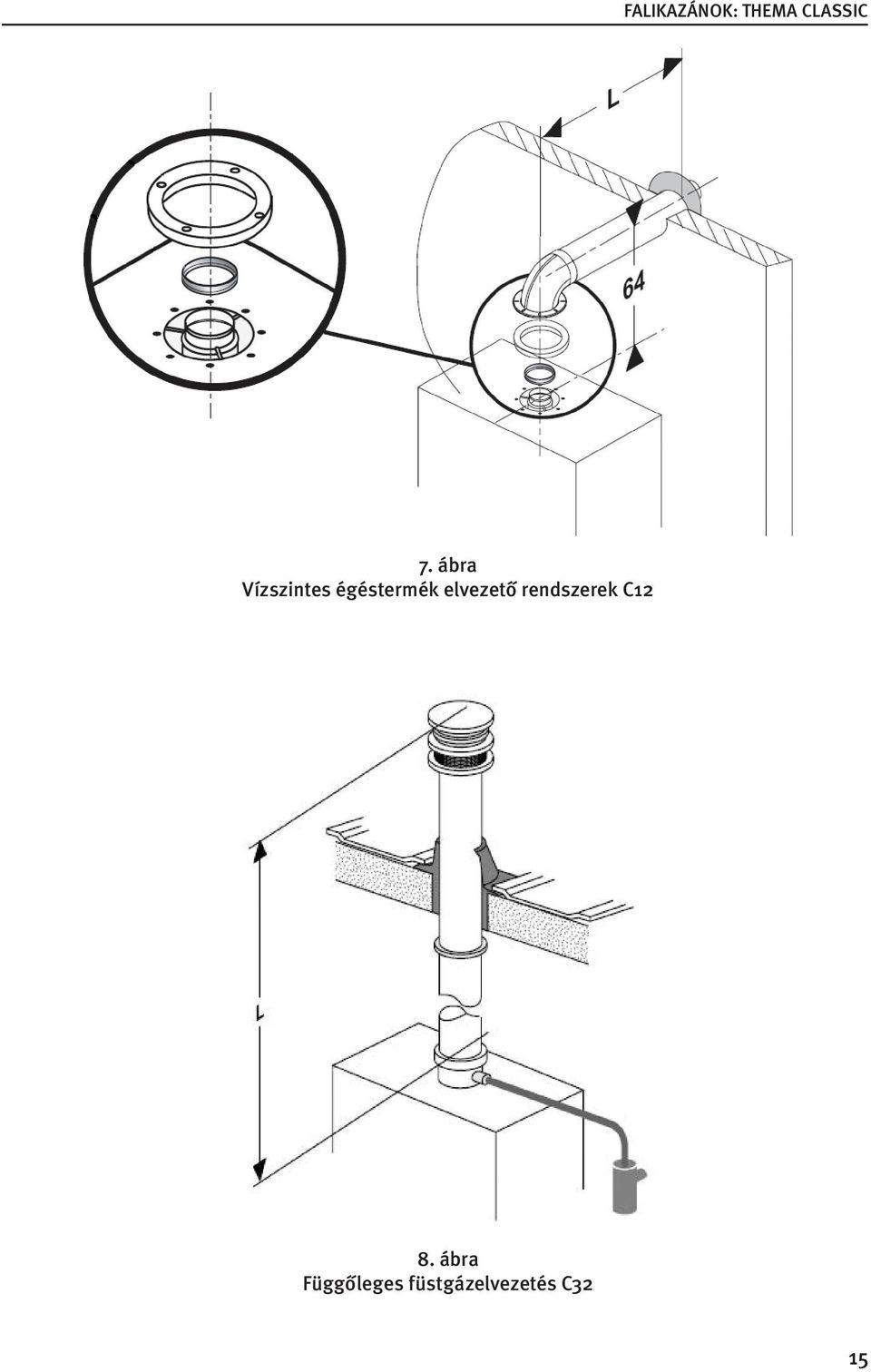

14 7. ábra Vízszintes égéstermék elvezető rendszerek C12 8. ábra Függőleges füstgázelvezetés C32 15

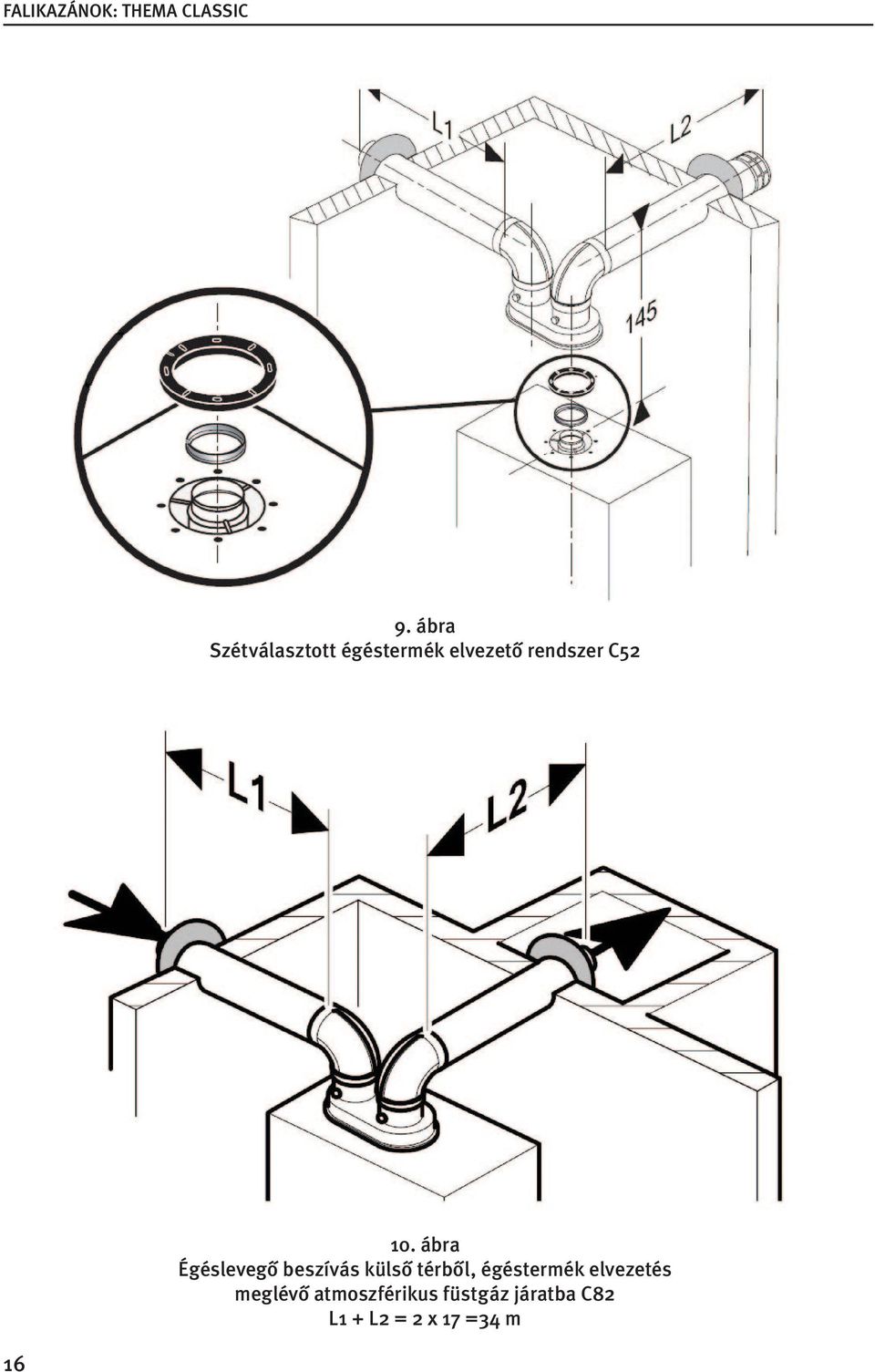

15 9. ábra Szétválasztott égéstermék elvezető rendszer C ábra Égéslevegő beszívás külső térből, égéstermék elvezetés meglévő atmoszférikus füstgáz járatba C82 L1 + L2 = 2 x 17 =34 m

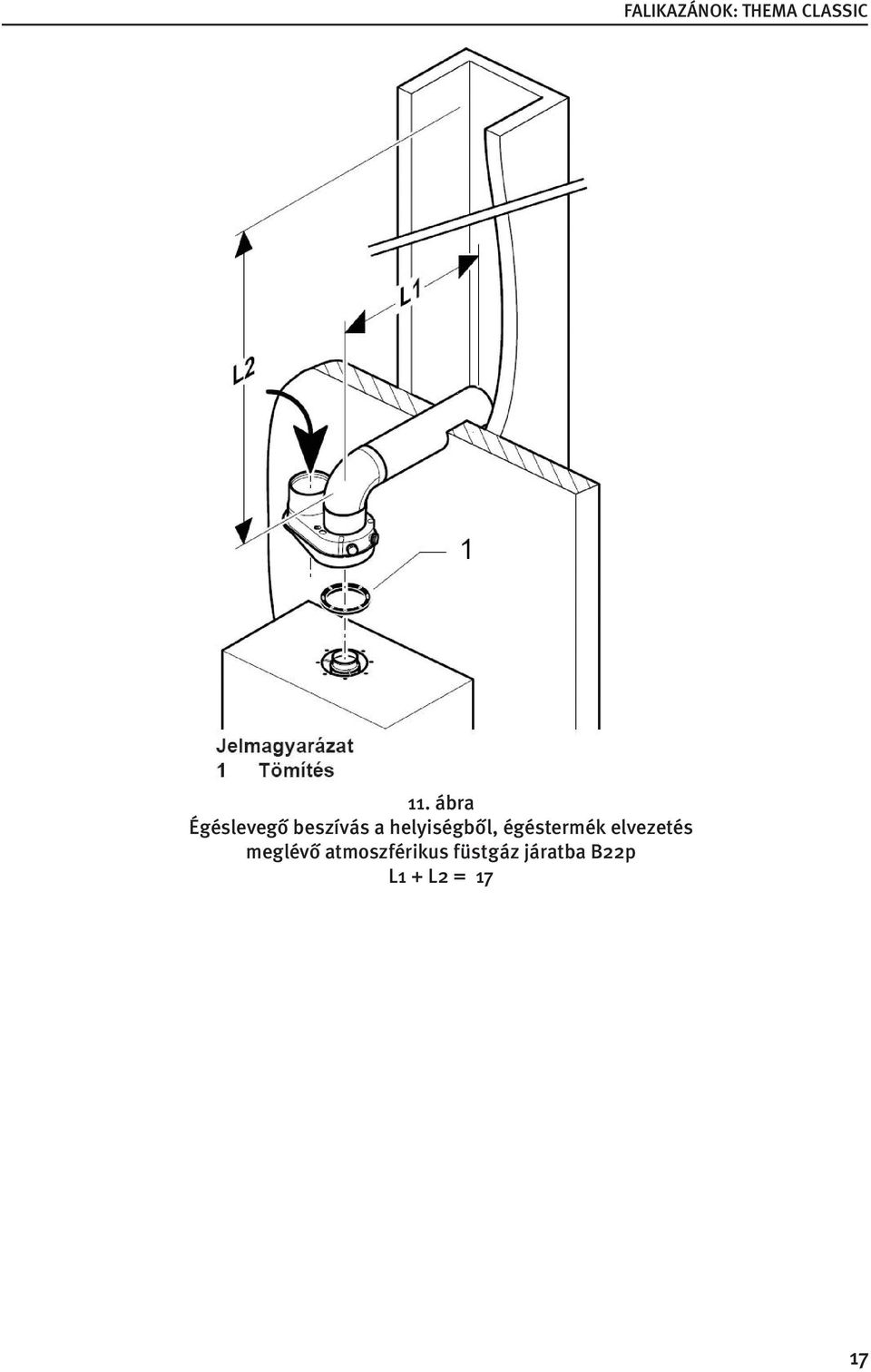

16 11. ábra Égéslevegő beszívás a helyiségből, égéstermék elvezetés meglévő atmoszférikus füstgáz járatba B22p L1 + L2 = 17 17

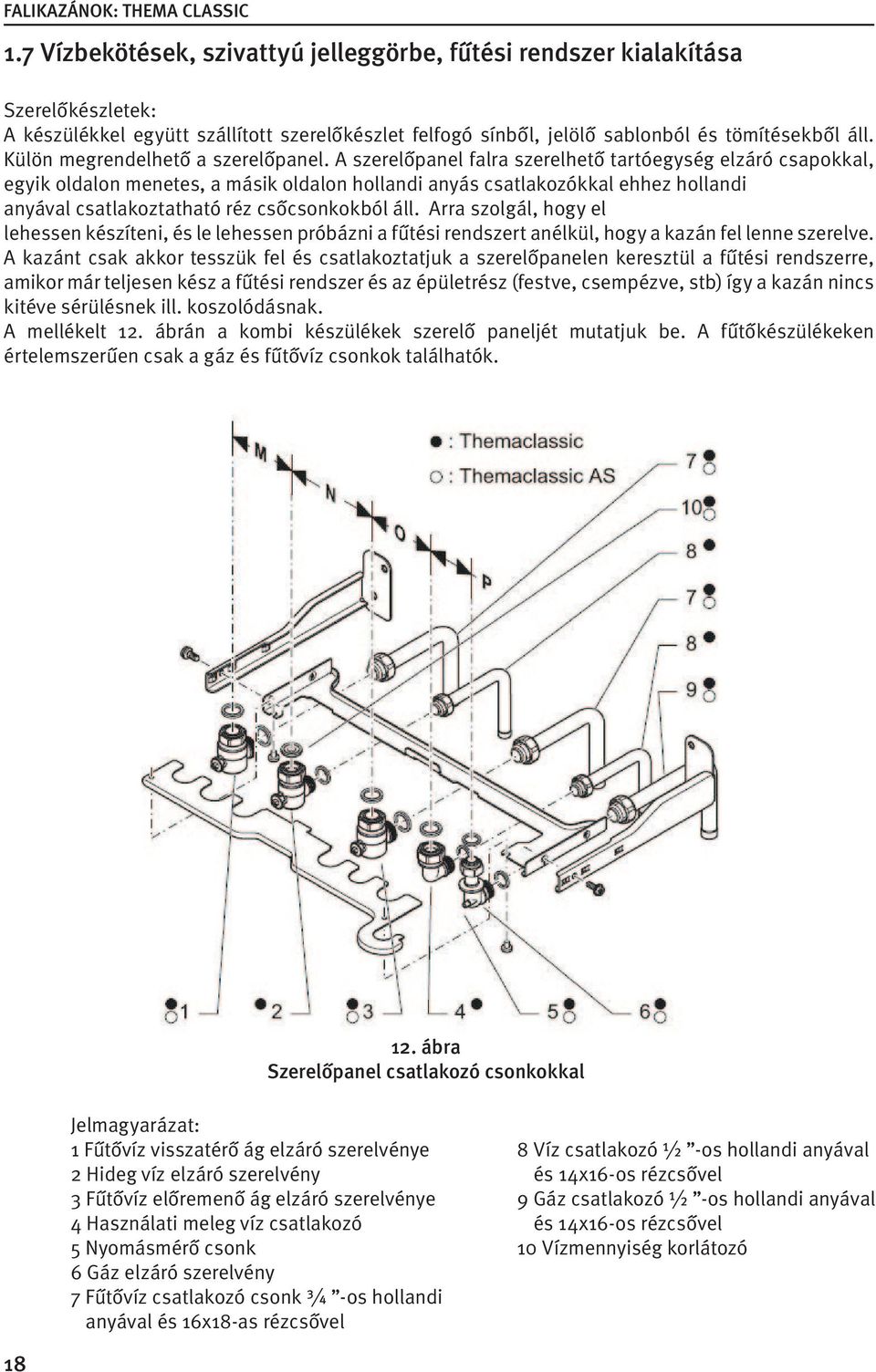

17 1.7 Vízbekötések, szivattyú jelleggörbe, fűtési rendszer kialakítása Szerelőkészletek: A készülékkel együtt szállított szerelőkészlet felfogó sínből, jelölő sablonból és tömítésekből áll. Külön megrendelhető a szerelőpanel. A szerelőpanel falra szerelhető tartóegység elzáró csapokkal, egyik oldalon menetes, a másik oldalon hollandi anyás csatlakozókkal ehhez hollandi anyával csatlakoztatható réz csőcsonkokból áll. Arra szolgál, hogy el lehessen készíteni, és le lehessen próbázni a fűtési rendszert anélkül, hogy a kazán fel lenne szerelve. A kazánt csak akkor tesszük fel és csatlakoztatjuk a szerelőpanelen keresztül a fűtési rendszerre, amikor már teljesen kész a fűtési rendszer és az épületrész (festve, csempézve, stb) így a kazán nincs kitéve sérülésnek ill. koszolódásnak. A mellékelt 12. ábrán a kombi készülékek szerelő paneljét mutatjuk be. A fűtőkészülékeken értelemszerűen csak a gáz és fűtővíz csonkok találhatók. 12. ábra Szerelőpanel csatlakozó csonkokkal Jelmagyarázat: 1 Fűtővíz visszatérő ág elzáró szerelvénye 2 Hideg víz elzáró szerelvény 3 Fűtővíz előremenő ág elzáró szerelvénye 4 Használati meleg víz csatlakozó 5 Nyomásmérő csonk 6 Gáz elzáró szerelvény 7 Fűtővíz csatlakozó csonk ¾ -os hollandi anyával és 16x18-as rézcsővel 8 Víz csatlakozó ½ -os hollandi anyával és 14x16-os rézcsővel 9 Gáz csatlakozó ½ -os hollandi anyával és 14x16-os rézcsővel 10 Vízmennyiség korlátozó 18

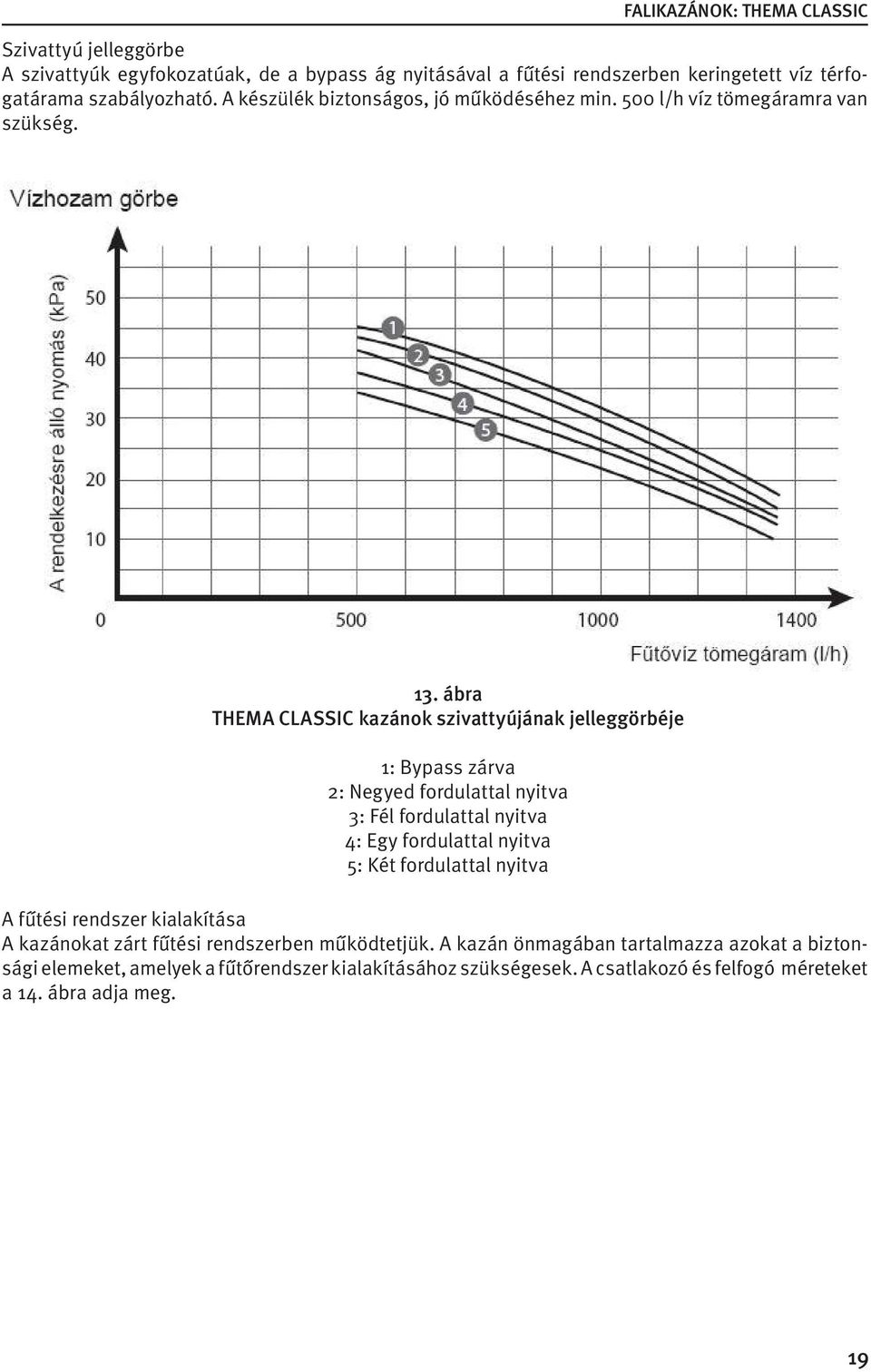

18 Szivattyú jelleggörbe A szivattyúk egyfokozatúak, de a bypass ág nyitásával a fűtési rendszerben keringetett víz térfogatárama szabályozható. A készülék biztonságos, jó működéséhez min. 500 l/h víz tömegáramra van szükség. 13. ábra THEMA CLASSIC kazánok szivattyújának jelleggörbéje 1: Bypass zárva 2: Negyed fordulattal nyitva 3: Fél fordulattal nyitva 4: Egy fordulattal nyitva 5: Két fordulattal nyitva A fűtési rendszer kialakítása A kazánokat zárt fűtési rendszerben működtetjük. A kazán önmagában tartalmazza azokat a biztonsági elemeket, amelyek a fűtőrendszer kialakításához szükségesek. A csatlakozó és felfogó méreteket a 14. ábra adja meg. 19

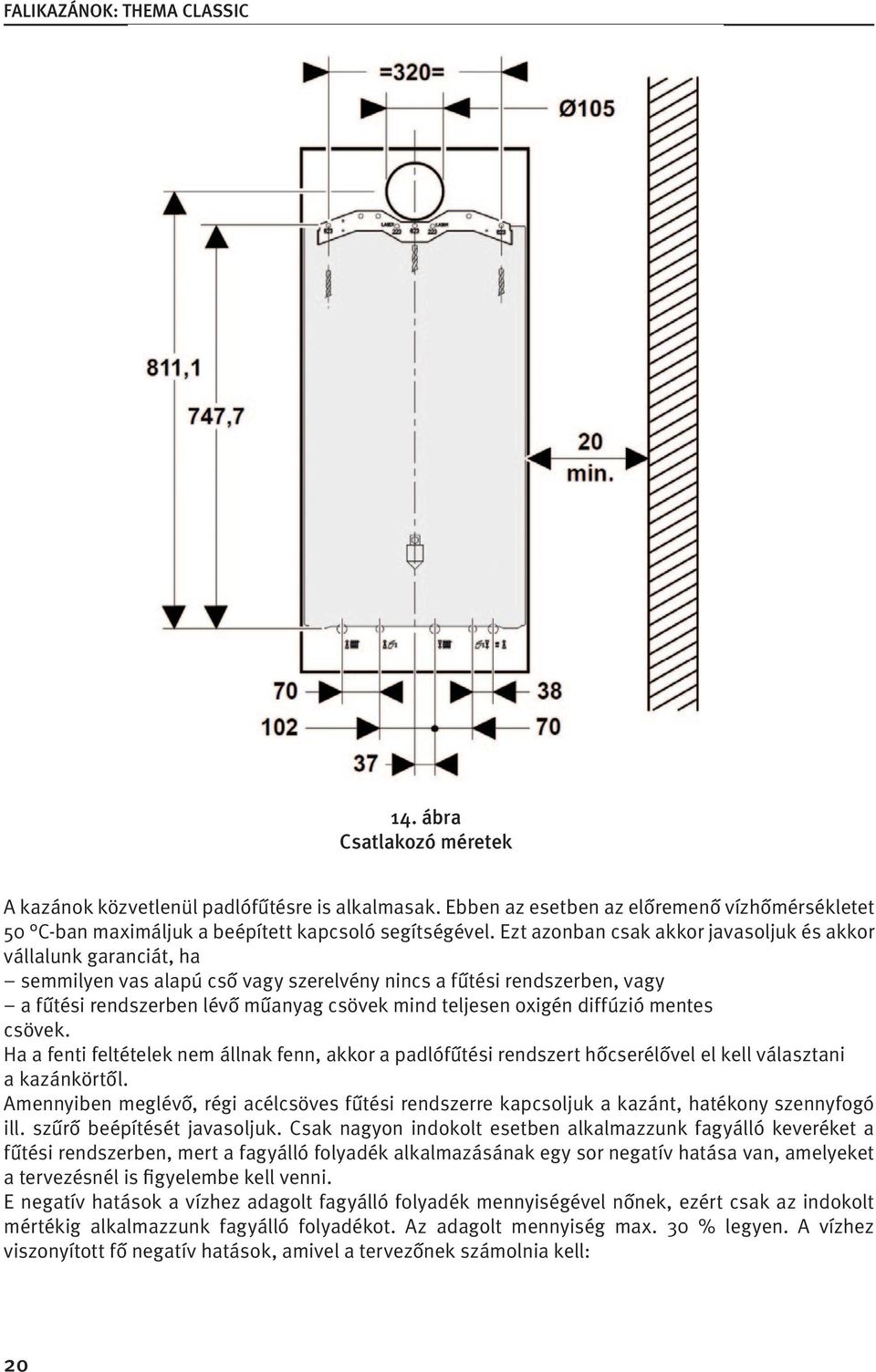

19 14. ábra Csatlakozó méretek A kazánok közvetlenül padlófűtésre is alkalmasak. Ebben az esetben az előremenő vízhőmérsékletet 50 C-ban maximáljuk a beépített kapcsoló segítségével. Ezt azonban csak akkor javasoljuk és akkor vállalunk garanciát, ha semmilyen vas alapú cső vagy szerelvény nincs a fűtési rendszerben, vagy a fűtési rendszerben lévő műanyag csövek mind teljesen oxigén diffúzió mentes csövek. Ha a fenti feltételek nem állnak fenn, akkor a padlófűtési rendszert hőcserélővel el kell választani a kazánkörtől. Amennyiben meglévő, régi acélcsöves fűtési rendszerre kapcsoljuk a kazánt, hatékony szennyfogó ill. szűrő beépítését javasoljuk. Csak nagyon indokolt esetben alkalmazzunk fagyálló keveréket a fűtési rendszerben, mert a fagyálló folyadék alkalmazásának egy sor negatív hatása van, amelyeket a tervezésnél is figyelembe kell venni. E negatív hatások a vízhez adagolt fagyálló folyadék mennyiségével nőnek, ezért csak az indokolt mértékig alkalmazzunk fagyálló folyadékot. Az adagolt mennyiség max. 30 % legyen. A vízhez viszonyított fő negatív hatások, amivel a tervezőnek számolnia kell: 20

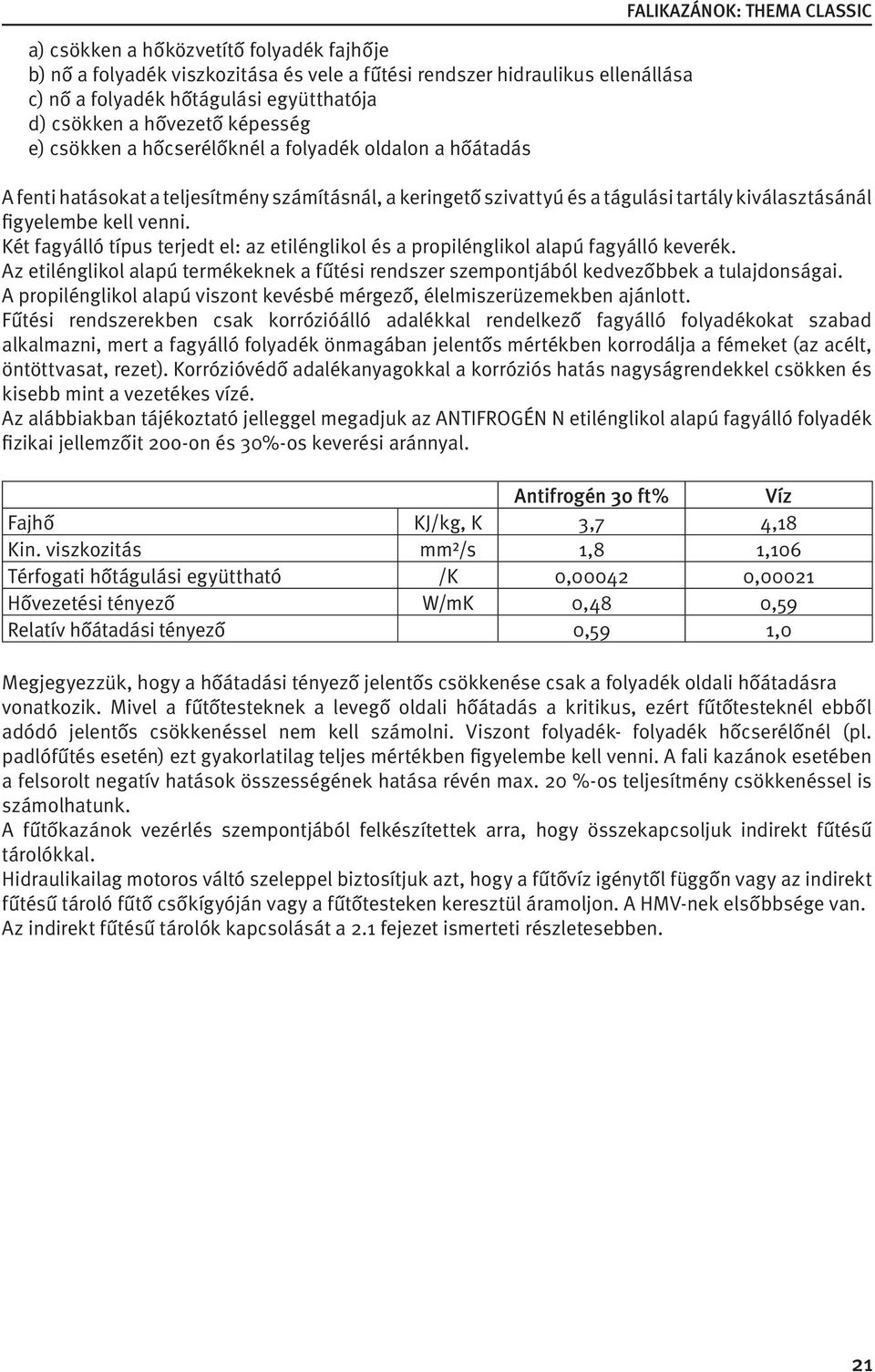

20 a) csökken a hőközvetítő folyadék fajhője b) nő a folyadék viszkozitása és vele a fűtési rendszer hidraulikus ellenállása c) nő a folyadék hőtágulási együtthatója d) csökken a hővezető képesség e) csökken a hőcserélőknél a folyadék oldalon a hőátadás FALIKAZÁNOK: THEMA CLASSIC A fenti hatásokat a teljesítmény számításnál, a keringető szivattyú és a tágulási tartály kiválasztásánál figyelembe kell venni. Két fagyálló típus terjedt el: az etilénglikol és a propilénglikol alapú fagyálló keverék. Az etilénglikol alapú termékeknek a fűtési rendszer szempontjából kedvezőbbek a tulajdonságai. A propilénglikol alapú viszont kevésbé mérgező, élelmiszerüzemekben ajánlott. Fűtési rendszerekben csak korrózióálló adalékkal rendelkező fagyálló folyadékokat szabad alkalmazni, mert a fagyálló folyadék önmagában jelentős mértékben korrodálja a fémeket (az acélt, öntöttvasat, rezet). Korrózióvédő adalékanyagokkal a korróziós hatás nagyságrendekkel csökken és kisebb mint a vezetékes vízé. Az alábbiakban tájékoztató jelleggel megadjuk az ANTIFROGÉN N etilénglikol alapú fagyálló folyadék fizikai jellemzőit 20o-on és 30%-os keverési aránnyal. Antifrogén 30 ft% Víz Fajhő KJ/kg, K 3,7 4,18 Kin. viszkozitás mm²/s 1,8 1,106 Térfogati hőtágulási együttható /K 0, ,00021 Hővezetési tényező W/mK 0,48 0,59 Relatív hőátadási tényező 0,59 1,0 Megjegyezzük, hogy a hőátadási tényező jelentős csökkenése csak a folyadék oldali hőátadásra vonatkozik. Mivel a fűtőtesteknek a levegő oldali hőátadás a kritikus, ezért fűtőtesteknél ebből adódó jelentős csökkenéssel nem kell számolni. Viszont folyadék- folyadék hőcserélőnél (pl. padlófűtés esetén) ezt gyakorlatilag teljes mértékben figyelembe kell venni. A fali kazánok esetében a felsorolt negatív hatások összességének hatása révén max. 20 %-os teljesítmény csökkenéssel is számolhatunk. A fűtőkazánok vezérlés szempontjából felkészítettek arra, hogy összekapcsoljuk indirekt fűtésű tárolókkal. Hidraulikailag motoros váltó szeleppel biztosítjuk azt, hogy a fűtővíz igénytől függőn vagy az indirekt fűtésű tároló fűtő csőkígyóján vagy a fűtőtesteken keresztül áramoljon. A HMV-nek elsőbbsége van. Az indirekt fűtésű tárolók kapcsolását a 2.1 fejezet ismerteti részletesebben. 21

21 1.8. Elektromos bekötés, fűtésszabályozás Villamos csatlakoztatás A kazánt a vele szállított 3 erű vezetékkel kell kismegszakítón vagy biztosítékon keresztül fázishelyesen a 230V/50 Hz hálózatra fixen csatlakoztatni. A leválasztó kapcsoló két sarkú legyen, amelynek min. 3 mm az érintkezők távolsága. Az összes végrehajtó szerv (szivattyú, motoros váltószelep, mágnesszelep stb) a kazánból kapja az áramellátást. Fűtésszabályozás A fűtésszabályozásnak az alábbi fő lehetőségei vannak: kazán termosztátról szoba termosztátról időjárás-követő szabályozás. Helyiség termosztátok A helyiség termosztátok potenciálmentes kapcsolóval kell rendelkezzenek. A kazán vezérléséhez két erű vezetékekkel kell csatlakoztatni. Mivel gyengeáramú vezetékekről van szó, kerülni kell azt, hogy a 230 V-os vezetékkel egy csatornában vagy azzal párhuzamosan vezessük 30 cm-es távolságon belül, mert különben olyan mértékű feszültségek indukálódnak, amelyek megzavarják a kazán vezérlését. Ha elkerülhetetlen az egy csatornában való vezetés, akkor árnyékolt vezetéket kell alkalmazni. A kazánoknál a helyiség termosztát és az időjárás-követő szabályozó együttesen is alkalmazható. A helyiségtermosztát ilyenkor az időjárás-követő szabályozó által meghatározott fűtés gyors korrigálására ill. időbeli programozására szolgálhat. A helyiség termosztátnak elsőbbsége van. A Saunier Duval által forgalmazott e célra szolgáló helyiség termosztátokat a pontban ismertetjük. Időjárás-követő szabályozás A THEMA CLASSIC készülékek külső hőmérsékletről is vezérelhetők az S.D. időjárás-követő szabályozó segítségével. A szabályozó illeszkedik a kazán szabályozóhoz, változatlanul megmarad a folyamatos lángszabályozás és a többi szabályozási funkció. Az érzékelőt épületen kívül olyan árnyékos, széljárta helyen kell elhelyezni - célszerűen az épület északi oldalán a fűtendő épület vagy épületrész magasságában, - amelyen a jellemző külső hőmérsékletnek megfelelő értékét érzékel. Ne helyezzük el az érzékelőt kéményekre, nyílászárók közvetlen közelében vagy olyan épületzugba, ahol megreked a meleg levegő. A hőmérsékleti görbék és ezek talppontjának eltolásával lehet az épületnek és fűtési rendszernek megfelelő beállítást elvégezni. Egy fűtőkör vezérlésére alkalmas (Bővebb információ a kiegészítő egységek 2.2 pontjában). 22

22 2. KIEGÉSZÍTŐ EGYSÉGEK 2.1. Indirekt fűtésű tárolók A THEMA CLASSIC CAS 25, THEMA CLASSIC CAS 30, THEMA CLASSIC FAS 25, THEMA CLASSIC FAS 30 készülékek együtt működtethetők indirekt fűtésű tárolókkal. Vezérlésük eleve alkalmas a HMV előnykapcsolásra, a használati meleg víz előállítás vezérlése. A Saunier Duval indirekt fűtésű tárolókkal gyakorlatilag bármilyen meleg víz igényt ki lehet elégíteni. E tárolók teljesítménye összhangban van a kazánok teljesítményével. A tároló nem tartalmazza a HMV biztonsági szelepcsoportot, azt külön be kell tervezni, be kell építeni. SD indirekt fűtésű meleg víz tárolók fő műszaki jellemzői: Műszaki jellemzők Fali hengeres Álló hengeres Űrtartalom liter Felfűtési idő 50 C ra*** perc Magassága C jelű cirkulációs csonkkal rendelkezik *NTC-vel való meleg víz szabályozáshoz fűtőkazán esetében Az indirekt fűtésű tárolók fő és csatlakozó méreteit a 15, 16,17 és 18. ábra adja meg. mm Átmérő mm Szélessége mm Mélysége mm Súlya üresen kg Hőcserélő fűtőfelület m² SD Ø ,62 SD 100C Ø ,81 SD 150C Ø ,06 SD 100SC Ø ,81 SD 100 SCA* Ø ,81 SD 150 SC Ø ,06 SD 200 SC Ø SD 120 NSC Ø ,40 SD 160 NSC Ø , ábra Melegvíz tárolók kombi kazánokhoz 23

23 Típus H B SD100SCA SD100SC SD150SC SD200SC ábra SD álló indirekt fűtésű tárolók Csonkjegyzék: 1 HMV meleg víz 3/4 2 Hidegvíz 3/4 3 Fűtővíz előremenő 1 4 Fűtővíz visszatérő 1 5 Cirkulációs csonk 3/4 24

24 Típus H M A B C SD SD100C SD150C ábra SD indirekt fűtésű fali tárolók Csonkjegyzék: 1 HMV melegvíz 3/4 2 Hidegvíz 3/4 3 Fűtővíz előremenő 1 4 Fűtővíz visszatérő 1 5 Cirkulációs csonk 3/4 25

25 18. ábra Gyors felfűtésű tárolók Csonkjegyzék: 1 HMV meleg víz 3/4 2 Hidegvíz 3/4 3 Fűtővíz előremenő 1 4 Fűtővíz visszatérő 1 5 Cirkulációs csonk 3/4 26

26 2.2 FŰTÉSSZABÁLYOZÓK FALIKAZÁNOK: THEMA CLASSIC Az alábbiakban a Saunier Duval által forgalmazott és a Saunier Duval fali kazánoknál alkalmazható helyiség termosztátokat és külső hőmérséklet követő szabályozókat ismertetjük. Vezetékes és vezeték nélküli (rádiós) programozható Saunier Duval helyiség termosztátok állnak rendelkezésre Helyiség termosztátok A kazánokhoz 24 V-os potenciálmentes kapcsolórésszel rendelkező helyiség termosztátokat kell alkalmazni. Saunier Duval helyiség termosztátok: EXACONTROL 7 (Cikkszám: ) Programozható, elemes kétpont szabályozású (ki-bekapcsolós) helyiséghőmérséklet szabályozó, kábeles csatlakozással. A szabályozó heti programozású, de átállítható napi programozásúra. Kéterű vezetékkel csatlakoztatható a kazánhoz. Távműködtetésre alkalmas. Az Exadial Saunier Duval telefonmodemmel készenléti állapotból telefon segítségével üzemi állapotba helyezhető a szabályozón keresztül a kazán. Jellemzők a programozásnál: kétféle hőmérsékletszint három napszak szabadságos program heti programozás napi programozás Funkciók: helyiséghőmérséklet szabályozás a helyiséghőmérséklet átmeneti megváltoztatása fagyvédelem hiba kijelzés Műszaki jellemzők Működtető feszültség 2 1,5 V-os elem Csatlakozó kábelek a kazánhoz min. keresztmetszete: 2 1,5 mm² max. hossz: 300 m Elektronikus védelem: IP20 Fő méretek (szélesség x magasság x mélység): mm EXACONTROL 7 rádió( Cikkszám: ) A rádiós változata az Exacontrol 7-nek. A helyiségtermosztát által érzékelt jeleket rádióadó közvetíti a kazánnál lévő vevőn keresztül a kazán felé. Felújításnál, korszerűsítésnél jelent nagy előnyt, nincs szükség vezetékezésre, és az épületen belül gyakorlatilag bárhol elhelyezhető a helyiségtermosztát. Funkciók: helyiséghőmérséklet szabályozása helyiséghőmérséklet átmeneti megváltoztatása heti vagy napi programozás fagyvédelem hiba kijelzés Fő műszaki adatok: Tápfeszültség vevő készülék: 24 V Tápfeszültség helyiségtermosztát: V 27

27 A kazánnal csatlakozó kábelek: min. keresztmetszete: max. hossz: Elektronikus védelem: Fő méretek (szélesség x magasság x mélység): 2 1,5 mm² 300 m IP mm Időjárás-követő szabályozó THEMA CLASSIC készülékekhez A Saunier Duval cég a kazáncsalád vezérléséhez illeszkedő időjárás követő szabályozót dolgozott ki. Az SD időjárás követő szabályozó kapcsolási rajzát és elvi működését a 19. ábra szemlélteti. A szabályozó a külső hőmérséklet függvényében választja meg az előremenő fűtővíz hőmérsékletét: Az ábra az előremenő fűtővíz hőmérsékletre három skálát ad meg. Mindig az érvényes, amely a kazán vezérlőpaneljén van beállítva. Pl. padlófűtésnél a kazánon az 50 ºC max. fűtővíz hőmérsékletnek megfelelő fokozatot kell beállítani. A görbék kiindulási pontja (Po talppont) úgy van definiálva, hogy a 15 0C-os külső hőmérséklethez 38 0C-os előremenő fűtővíz hőmérséklet tartozik. A talppont pozitív és negatív irányban egyaránt eltolható. A talpponttal párhuzamosan eltolódik a kiválasztott jelleggörbe és ezáltal lehetőség van arra, hogy az adott fűtési rendszerhez illesszük a szabályozót. Az érzékelőt épületen kívül olyan árnyékos, széljárta helyen kell elhelyezni célszerűen az épület északi oldalán a fűtendő épület vagy épületrész magasságában, amelyen a jellemző külső hőmérsékletnek megfelelő értékét érzékel. Ne helyezzük el az érzékelőt kéményekre, nyílászárók közvetlen közelében vagy olyan épületzugba, ahol megreked a meleg levegő. Az érzékelő kábeleknek vezetésére vonatkozóan be kell tartani a gyengeáramú vezetékekre vonatkozó előírásokat. A kábel nem vezethető párhuzamosan egy csatornában erősáramú 230 V-os vezetékekkel (min. távolság 0,3 m) és nem keresztezhet erősáramú tereket, mert a gyengeáramú vezetékben olyan mértékű feszültségek indukálódnak, amelyek lehetetlenné ill. pontatlanná teszik a szabályozó működését. Amennyiben a külső hőmérséklet érzékelő kábelének vezetésére a fenti előírásokat nem lehet betartani, árnyékolt kábelt kell alkalmazni. Felhívjuk a figyelmet arra, hogy ez a szabályozó egycsatornás, így kettő vagy több fűtőkör egymástól független vezérlésére nem alkalmas ábra Időjárás-követő szabályozó

28 2.3 Fűtés nélküli meleg víz tároló és meleg víz előállító készlet kombi kazánokhoz. (Kombi HMV komfort készlet Cikkszám: ) Ennek a megoldásnak ott van alkalmazási területe, ahol egy jó állapotban lévő kombi THEMA CLASSIC fali kazán van és a lakásbővítés (pl. tetőtér beépítés) vagy a család létszám növekedése egyidejűleg nagyobb mennyiségű HMV-t követel. (Fokozatos lakás ill. házépítésnél ezt már az építés idejében is be lehet tervezni.) Lényege az, hogy a kombi fali kazánhoz kapcsolhatunk egy meleg víz tárolót, valamint egy készletet (kombi HMV komfort készlet), amely akkor is képes meleg vizet előállítani, ha nincs HMV elvétel, csupán a tároló jelzi, hogy a beállított érték alá csökkent a tárolóban a meleg víz hőmérséklete. Ily módon állandóan egy nagyobb mennyiségű meleg vizet tárolunk és egyszerre probléma mentesen több meleg víz csapoló helyről is fogyaszthatunk HMV-t. A HMV tárolóra szerelt szivattyú fázis vezetékét a tároló termosztáton vezetjük át. Ha lehűl a víz a tárolóban és zár a tároló termosztát pólusa, feszültséget kap a szivattyú és a kazán hőcserélőjén keresztül keringeti a tároló vizét mindaddig, amíg a tárolóban eléri a beállított hőmérsékletet. Ekkor szétkapcsol a termosztát pólusa, és leáll a szivattyú és vele együtt a kazán is lekapcsol. A szivattyút rá kell kötni a 230 V-os hálózatra (lásd. 20. ábra) 20. ábra A kombi fali kazán a HMV tároló és a Komfort készlet hidraulikus kapcsolási vázlatát a 21. ábra szemlélteti. 29

29 21. ábra Kapcsolási rajz Jelmagyarázat: 1. HMV kombi biztonsági szelep 3. Szivattyú 4., 5., 8. Összekötő csővezetékek A kombi HMV komfort készlet ( ) szivattyúból biztonsági szelepből és ennek a kazánhoz történő felszereléséhez szükséges felfogó, valamint villamos és hidraulikus csatlakozó egységekből áll. A tároló lényegileg egy falra szerelhető, jól szigetelt zománcozott acél tároló védő anóddal és termosztáttal ellátva. A tárolót és fő méreteit a 15. ábra szemlélteti. A tárolót hidraulikailag a kazánnal és a hideg- és meleg víz hálózattal kell összekötni a 21. ábra szerint. Külön 230 V-os elektromos csatlakozást is kell biztosítani a szivattyú működéséhez. (lásd 20. ábra) A HMV tárolók főbb jellemzői: Típus Sd K 100 Sd K 150 Űrtartalom (l) Hőmérséklet tartomány ( C) Max. üzemi nyomás (bar) 7 7 Felfűtési idő (perc) Súlya üresen (kg)

30 2.4 SD 201 komplex keverőköri egység, időjárás-követő szabályozóval (Cikkszám: ) A Saunier Duval kazánokkal harmonizáló burkolattal ellátott, falra szerelhető komplex egység, amelynél motoros keverőszeleppel, alacsonyabb hőmérsékleten működő második fűtő kört tudunk a fali kazánhoz kapcsolni. Így lehetőségünk van arra, hogy időjárás- követő szabályozóval vezérelt fali kazánnal egymástól függetlenül működtethető és szabályozható padlófűtési kört hozzunk létre. Az SD 201-es egység közvetlenül a kazán alá vagy mellé telepíthető, de attól távolabb is elhelyezhető. Mérete: magassága: 420 mm szélessége: 410 mm mélysége: 280 mm Fő jellemzői: Minimális teljesítmény: 12 kw Hőmérséklet szabályozás tartománya: fűtővíz hőmérséklet: C min. külső hőmérséklet: C max. külső hőmérséklet: C Elektromos csatlakozás: 230 V/50 Hz-160 W Súlya: 15 kg Az SD 201 keverőköri egység telepítését és a fali kazánhoz, valamint a fűtési rendszerhez való csatlakozását a 22. ábra szemlélteti. 22. ábra SD 201 K és keverőköri egység kapcsolási vázlata Jelmagyarázat: 1. Automata légtelenítő 2. Kiegyenlítő tartály (hidraulikus váltó) 3. Elosztó szelep 4. Ürítő csonk 5. Külső hőmérséklet érzékelő 6. Kétutú motoros keverő szelep 7. Vezérlőpanel 8. Szivattyú 9. Fűtővíz hőmérséklet érzékelő 10. Fűtővíz hőmérséklet korlátozó 11. Motoros elzáró szelep (nem tartozéka a szállítmánynak) Az egység szivattyúja (WILO RS 25/6-3) három fokozatú, így a keverőkör tömegárama jól beszabályozható A Fűtővíz visszatérő a radiátoros körből B Fűtővíz előremenő a radiátoros körbe C Kazán HMV hidegvíz csonk (csak kombi kazánnál) D Fűtővíz visszatérő a kevert (padlófűtési) körből E Fűtővíz előremenő a kevert (padlófűtési) körbe F HMV meleg víz csonk (csak kombi kazánnál) G Gáz csatlakozás 31

31 23. ábra SD 201 szivattyú diagramja Az időjárás-követő szabályozó érzékelője és ennek kéterű árnyékolt vezetéke beletartozik a szállítás terjedelmébe. Az időjárás-követő szabályozó a kazán fütésszabályozásától függetlenül vezérli a II., vagyis a keverőszelepes padlófűtési kört. 3. TANÚSÍTVÁNYOK, SZAKVÉLEMÉNYEK A Saunier Duval a készülékek CE tanúsítványokkal rendelkeznek: THEMACLASSIC C 25 E, C AS 25 E,: 1312BP4019 THEMACLASSIC F 25 E, F AS 25 E,: 1312BP4020 THEMACLASSIC C AS 30 E, : 1312BP4024 THEMACLASSIC F AS 30 E, : 1312BP4025 A készülékekhez alkalmazott égéstermék elvezető berendezések építőipari műszaki engedéllyel rendelkeznek: ÉME engedély száma: A-1186/2000 A-2341/
