1 A soha ki nem hûlô kapcsolat Tervezési segédlet ISO GALAXY RENDSZER ISOFAST

2 Tervezési segédlet ISO GALAXY RENDSZER ISOFAST C 35 E-A ISOFAST F 35 E-H mod Forgalmazó: Saunier Duval Magyarország Rt Budapest, Helsinki út 120. Tel: , Fax: sduval@saunierduval.hu szeptember

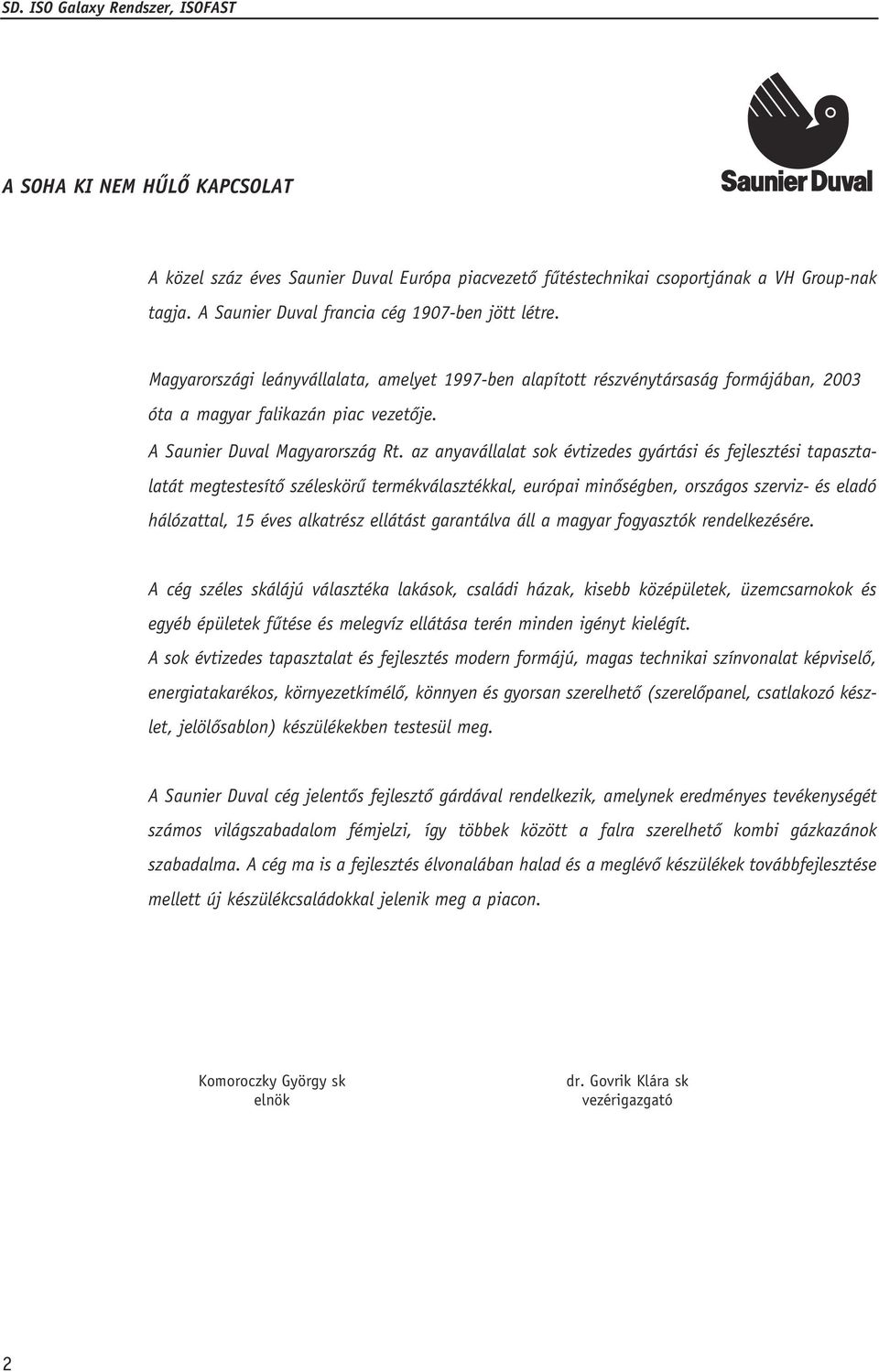

3 A SOHA KI NEM HÛLÔ KAPCSOLAT A közel száz éves Saunier Duval Európa piacvezetô fûtéstechnikai csoportjának a VH Group-nak tagja. A Saunier Duval francia cég 1907-ben jött létre. Magyarországi leányvállalata, amelyet 1997-ben alapított részvénytársaság formájában, 2003 óta a magyar falikazán piac vezetôje. A Saunier Duval Magyarország Rt. az anyavállalat sok évtizedes gyártási és fejlesztési tapaszta- latát megtestesítô széleskörû termékválasztékkal, európai minôségben, országos szerviz- és eladó hálózattal, 15 éves alkatrész ellátást garantálva áll a magyar fogyasztók rendelkezésére. A cég széles skálájú választéka lakások, családi házak, kisebb középületek, üzemcsarnokok és egyéb épületek fûtése és melegvíz ellátása terén minden igényt kielégít. A sok évtizedes tapasztalat és fejlesztés modern formájú, magas technikai színvonalat képviselô, energiatakarékos, környezetkímélô, könnyen és gyorsan szerelhetô (szerelôpanel, csatlakozó készlet, jelölôsablon) készülékekben testesül meg. A Saunier Duval cég jelentôs fejlesztô gárdával rendelkezik, amelynek eredményes tevékenységét számos világszabadalom fémjelzi, így többek között a falra szerelhetô kombi gázkazánok szabadalma. A cég ma is a fejlesztés élvonalában halad és a meglévô készülékek továbbfejlesztése mellett új készülékcsaládokkal jelenik meg a piacon. Komoroczky György sk elnök dr. Govrik Klára sk vezérigazgató 2

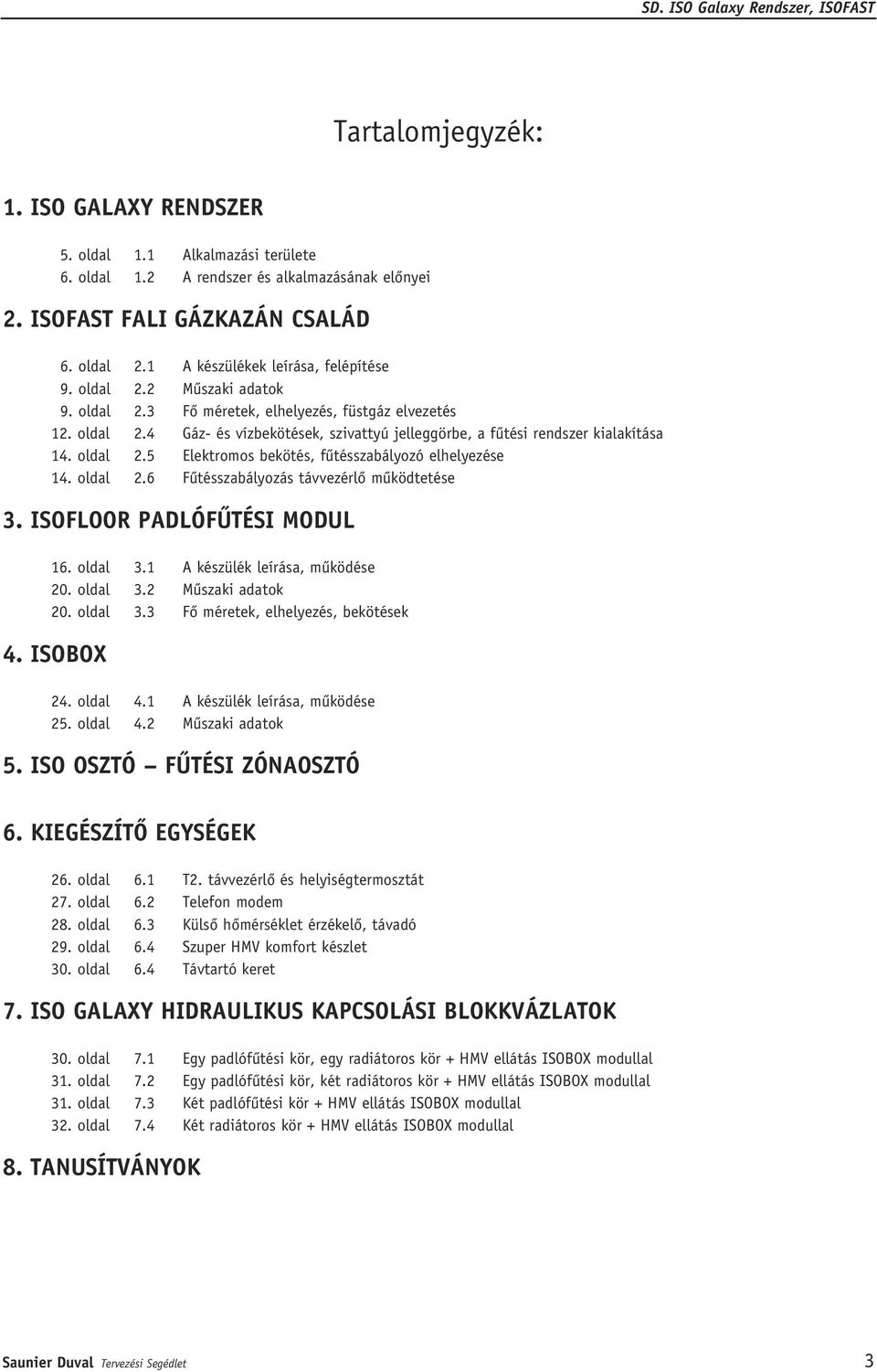

4 Tartalomjegyzék: 1. ISO GALAXY RENDSZER 5. oldal 1.1 Alkalmazási területe 6. oldal 1.2 A rendszer és alkalmazásának elônyei 2. ISOFAST FALI GÁZKAZÁN CSALÁD 6. oldal 2.1 A készülékek leírása, felépítése 9. oldal 2.2 Mûszaki adatok 9. oldal 2.3 Fô méretek, elhelyezés, füstgáz elvezetés 12. oldal 2.4 Gáz- és vízbekötések, szivattyú jelleggörbe, a fûtési rendszer kialakítása 14. oldal 2.5 Elektromos bekötés, fûtésszabályozó elhelyezése 14. oldal 2.6 Fûtésszabályozás távvezérlô mûködtetése 3. ISOFLOOR PADLÓFÛTÉSI MODUL 16. oldal 3.1 A készülék leírása, mûködése 20. oldal 3.2 Mûszaki adatok 20. oldal 3.3 Fô méretek, elhelyezés, bekötések 4. ISOBOX 24. oldal 4.1 A készülék leírása, mûködése 25. oldal 4.2 Mûszaki adatok 5. ISO OSZTÓ FÛTÉSI ZÓNAOSZTÓ 6. KIEGÉSZÍTÔ EGYSÉGEK 26. oldal 6.1 T2. távvezérlô és helyiségtermosztát 27. oldal 6.2 Telefon modem 28. oldal 6.3 Külsô hômérséklet érzékelô, távadó 29. oldal 6.4 Szuper HMV komfort készlet 30. oldal 6.4 Távtartó keret 7. ISO GALAXY HIDRAULIKUS KAPCSOLÁSI BLOKKVÁZLATOK 30. oldal 7.1 Egy padlófûtési kör, egy radiátoros kör + HMV ellátás ISOBOX modullal 31. oldal 7.2 Egy padlófûtési kör, két radiátoros kör + HMV ellátás ISOBOX modullal 31. oldal 7.3 Két padlófûtési kör + HMV ellátás ISOBOX modullal 32. oldal 7.4 Két radiátoros kör + HMV ellátás ISOBOX modullal 8. TANUSÍTVÁNYOK Saunier Duval Tervezési Segédlet 3

5 1. AZ ISO GALAXY RENDSZER Az ISO GALAXY RENDSZER az ISO gázkazánokra, mint központi egységre épített komplett fûtési rendszer. Az egyes elemek elôre gyártottan, készre szerelten és beszabályozottan állnak rendelkezésre. Az elemekbôl épített moduláris rendszer ki tudja elégíteni a legkülönbözôbb fûtési és használati melegvíz ellátási igényeket, jó komfortot, jó fûtésszabályozási lehetôséget biztosít, és igen gyorsan kevés élômunkával valósítható meg. A teljes ISO GALAXY rendszerbôl elsô lépésben az ISOFAST kazáncsaládra épített rendszerrel jelent meg a Saunier Duval cég. A rendszer fô eleme az ISOFAST mikrotárolós kombi fali gázkazán. A zárt égésterû változatban (ISOFAST F 35 E-H mod) egy új megoldásnak köszönhetôen a lángmodulációs tartomány a szokásosnál szélesebb, kb 20% és 100% közötti tartományban mozog. E szélessávú lángmodulációs megoldással igen kis fûtési hôigénynél (6 kw-tól) is folymatos a teljesítmény szabályozás, ugyanakkor igen nagy HMV igényt (20 l/perc) tud folyamatosan kielégíteni. A rendszer fô eleme az ISOFAST mikrotárolós kombi fali gázkazán. Azonnal használati melegvizet ad, és igen stabilan tartja a melegvíz hômérsékletét még akkor is, ha újabb csapolóhelyet nyitunk meg. Az ISOFAST kazán a szerelôpanel mellett széria" tar- tozékként mobil, rádióhullámmal mûködô távirányító szabályozóval rendelkezik, amely egyben a helyiségtermosztát funkciót is betölti, két fûtési kört és a HMV elôállítást tud vezérelni. A komplett rendszert az 1. ábra szemlélteti. A középpontban az ISOFAST 35 kw-os kéményes vagy zárt égésterû kazán foglal helyet a vele tartozékként szállított távirányító szabályozó és programozó vezeték nélküli egységgel. A többi egység opciósan megvásárolható, igénytôl függôen. Az 1. ábrán a belsô körben a három kiegészítô fôegység (modul) az ISOFLOOR komplett padlófûtési egység, az ISOBOX HMV komfortot biztosító fûtött szigetelt tároló, valamint a második független fûtési zóna kialakítására szolgáló ISO zónaosztó készlet foglal helyet. 1. ábra ISO GALAXY RENDSZER 4

6 MODULOK SD. ISO Galaxy Rendszer, ISOFAST ISOFLOOR padlófûtési modul A teljesen önállóan mûködô keverôszelepes 2. fûtôkör összes egységét tartalmazza a kazánnal azonos magasságú és szélességû keretbe építve. Az egységet a falra szereljük, majd erre az egységre, azt takarva felhelyezzük a kazánt. A modul az alábbi fô egységeket tartalmazza: - kétutas keverô az alacsonyabb hômérsékletû fûtôvíz (pl. padlófûtési elôremenô) kikeveréséhez; - kétutas keverô a radiátoros és padlófûtési egység fûtôvíz tömegáramának beszabályozására, illetve egyik vagy másik kör lezárására; - keringetô szivattyú a padlófûtéshez; - fûtött keverô-kiegyenlítô tartály légtelenítôvel; - hômérsékletérzékelôk. A padlófûtési kör teljesen független szabályozásához külön külsô hômérsékletérzékelô és második távvezérlô-szabályozóra van szükség. ISOBOX HMV tároló Nagyobb lakásokban, ahol a kazántól távolabb van a HMV felhasználás, és egyszerre esetleg három csapolót is megnyitunk, alkaltörténik, mazható elônyösen az ISOBOX fûtött és hôszigetelt 11 l-es rozsdamentes acél tároló. A tároló hôntartása villamos fûtéssel automatikusan. A kis tárolót a felhasználás közvetlen közelébe telepítve (pl. a második fürdôszoba mosdója alá) több funkciót ellát egyszerre: - azonnali melegvíz elvételt biztosít anélkül, hogy HMV cirkulációs rendszert építenénk ki; - több, akár három melegvíz elvételi hely egyidejû használata esetén biztosítja az állandó melegvíz hômérsékletet; - legionáris betegség, illetve baktériumok elszaporodása elleni védelem (állandóan 60 C-ra van felfûtve) ISO osztó fûtési zónaosztó Tulajdonképpen egy motoros kétutas keverôszelep, amellyel az elôremenô fûtôvíz tömegáramát lehet megosztani a két fûtôkör között. Ez lehet két radiátoros kör, de lehet két padlófûtési kör is. Az osztóhoz 2. távvezérlô is tartozik, amellyel a két kör egyike szabályozható. KIEGÉSZÍTÔ EGYSÉGEK: rádiófrekvenciás külsô hômérséklet érzékelô, második távirányító szabályozó egység, telefonmodem a kazán telefonon történô be- ill. kikapcsolására, melegvíz-tároló + szuperkomfort készlet igen nagy melegvíz-igény kielégítésére távtartó keret felszálló vezetékek és szerelvények kazán mögötti vezetésére, elhelyezésére, adaptációs flexibilis csôkészlet más kazánok helyére történô felszereléshez. 1.1 ALKALMAZÁSI TERÜLET Az elsô lépésben bevezetésre kerülô ISO Galaxy rendszer a 35 kw-os ISOFAST mikrotárolós kombi fali gázkazánra épül. A kazánba épített szigetelt és elektromos fûtéssel hôntartott 4 l-es kis tároló biztosítja azt, hogy - azonnal használati melegvizet nyerünk, - a használati melegvíz hômérséklet ingadozás minimálisra csökken, azaz nagy lesz a HMV hômérséklet stabilitása, még akkor is, ha újabb melegvíz elvételi helyet nyitunk meg. A fali kazán viszonylag nagy teljesítményénél és mikrotárolós kialakításánál fogva eleve alkalmas nagy lakások ill. családi házak fûtési igényének és melegvíz ellátásának kielégítésére. A kazánhoz kapcsolódó rendszerelemekkel, a modulokkal és kiegészítô egységekkel pedig fokozott komfortot lehet biztosítani. Alkalmas a rendszer két ill. három fûtési kör gyors megvalósítására és vezérlésére. (Ebbôl kettôt teljesen függetlenül egymástól). Az ISOBOX 11 l-es tároló ill. a szuper HMV komfort megoldással nagyobb méretû (100, 150 l-es) falra szerelhetô melegvíz tároló rendszerbe kapcsolásával pedig két-három csapoló hely egyidejû használatát is meg lehet oldani. A rádiófrekvenciás azaz vezeték nélküli szabályozó révén a rendszer elônyösen alkalmazható ott, ahol lakás vagy épület fûtését ill. ennek korszerûsítését akarjuk megoldani úgy, hogy az minimális belsô építôipari felújítással járjon. Saunier Duval Tervezési Segédlet 5

7 1.2 AZ ISOFAST RENDSZER ALKALMAZÁSÁNAK ELÔNYEI: Központi fûtési komfort - A kazánnal egybeépíthetô a padlófûtési modul - Szerelôkészlet 2. radiátoros fûtési zóna kialakításához - Két független fûtési kör (pl. radiátoros + padló) és használati melegvíz elôállítás vezérlésére alkalmas vezeték nélküli távirányító és szabályozó, amely helyiségtermosztát funkciót is ellát. - A magyar nyelvû vezeték nélküli távirányító, amely helyiségtermosztát funkciót is betölt. Melegvíz komfort - nagyfokú melegvíz stabilitás a kazánnál önmagában - azonnali melegvíz elvételi lehetôség - ISOBOX tárolóval több csapoló egyidejû megnyitása esetén sincs vízhômérséklet ingadozás és azonnal melegvizet ad - ISOBOX tároló esetén nincs szükség cirkulációs vezetékre Korszerû fûtésszabályozás - két fûtési zóna (pl. radiátoros + padló) és a HMV elôállítás egymástól független vezérlésére alkalmas - rádiós (vezeték nélküli) távirányító + szabályozó 100 m-es körzetben bárhol elhelyezhetô az épületen belül, ill. változtatható az elhelyezése - a fûtésszabályozás öntanuló, e funkció bekapcsolásakor bizonyos idô után automatikusan beáll az optimális értékre - két szintes fûtésszabályozás és hibajelzés az elsô hibaszinten az üzemeltetô is hozzáfér nem kell feltétlenül szervizt hívni - heti programozás + szabadság program - automatikus téli nyári üzemváltás - a 2. fûtészóna külön helyiségtermosztáttal vezérelhetô - betonpadló érlelési funkció az elkészített nyers beton burkolat gyors és szakszerû kezelésére - gyermekzár" a távvezérlôn történô illetéktelen beavatkozás ellen Gyorsan, könnyen telepíthetô ( szerelés-barát") - szerelô sablon és csatlakozó készlet színjelölt csonkokkal - komplett padlófûtési modul, amelyre a kazán telepíthetô és csak gyors csatlakoztatásra van szükség - rádiós távvezérlés és hômérséklet érzékelés nincs szükség vezetékezésre - több fokozatú szivattyú + bypass könnyû hidraulikus beszabályozás - a padlófûtési modulnál nincs szükség kézi beállításra - a fûtésszabályozás automatikusan beáll nem kell a szerelônek visszamenni és korrigálni - könnyen hozzáférhetô nagyfelületû szûrôk a kazánban 2. AZ ISOFAST FALI GÁZKAZÁN CSALÁD 2.1 A KÉSZÜLÉK LEÍRÁSA, FELÉPÍTÉSE Atmoszférikus égôvel rendelkezô automatikus üzemû kombi fali gázkazánok kéményes és zárt égésterû változatban. A zárt égésterû folyamatos automatikus teljesítmény szabályozási tartománya kétszerese a kéményesnek, és más márkájú kazánoknak. Melegvizes központi fûtésre és használati melegvíz elôállításra szolgálnak. Átfolyó rendszerû kombi kazánok szigetelt és hôntartott 4 l-es tárolóval kiegészítve, amelyek az azonnali melegvíz elvételt és a melegvíz stabilitást biztosítják. A készülék tartozéka egy rádiófrekvenciás távvezérlô, amely a kazán tetszés szerinti helyrôl történô vezérlésére és szabályozására szolgál. A távvezérlô semmilyen vezetékezést nem igényel, a ház vagy lakás tetszés szerinti részérôl mûködtethetô. A távvezérlô hômérséklet érzékelôvel is rendelkezik, így a helyiség-hômérséklettel is befolyásolható a szabályzó. A készülékek H gázra szerelten kerülnek forgalomba, de átállíthatók S jelû fölgázzal vagy folyékony gázzal (propán, PB) való üzemeltetésre. Az ISOFAST az ISOFLOOR padlófûtési modullal egy burkolat alatt egy egységgé építhetô össze, és ezt együtt ISOPACK-nak nevezzük. A kazán szerelôpanellel ill. szerelôkészlettel is rendelkezik. Az ISOFLOOR padlófûtési egységgel való összeépítésnél erre a panelre nincs szükség, és nem is alkalmazható. A kazán család típusai ISOFAST C 35 E-A: 35 kw névleges teljesítményû kéményes kombi fali gázkazán ISOFAST F 35 E H mod: 35 kw névleges teljesítményû zárt égésterû kombi fali gázkazán A készülékek felépítését a 2. és 3. ábra szemlélteti. 6

8 A B C D E Visszatérô fûtôvíz Hidegvíz bemenet Elôremenô fûtôvíz Melegvíz kimenet Gázbemenet 2. ábra: ISOFAST C 35 E-A felépítése 1 Füstgáz szenzor 2 Deflektor 3 Fûtés hôcserélô 4 Hômérséklet korlátozó termosztát (K4) 5 Égôtér 6 Tágulási tartály 7 Ionizációs elektróda (FL) 8 Égô 9 Gyújtó elektróda (FA) 10 Fûtôkör visszatérô ág hômérséklet érzékelô (NTC5) 11 Keringetô szivattyú (P) 12 Fûtôkör elôremenô ág hômérséklet érzékelô (NTC2) 13 Gyújtótrafó (AL) 14 Gáz szelep (EV) 15 Fûtôvíz nyomás-érzékelô (Cp) 16 HMV hôcserélô 17 Három járatú szelep (V3V) 18 Vízmennyiség érzékelô (Db) 19 Szûrô a hidegvíz bemeneten 20 Töltô visszacsapó szeleppel 21 Fûtôköri biztonsági szelep 22 Fûtôköri leürítô csap 23 HMV hômérséklet érzékelô (NTC1) 24 Elektromos fûtôszál (R) 25 Mikro tartály hômérséklet érzékelôje (NTC3) 26 By-pass 27 HMV biztonsági szelep 28 Mikro tartály 29 Hidegvíz bemenet csap 30 Fûtôköri elôremenô csap 31 Gázcsap 32 HMV tömegáram korlátozó 33 Fûtôköri szûrô 34 Fûtôköri szûrô elzáró csapjai 35 Habzásgátló szûrô Saunier Duval Tervezési Segédlet 7

9 3. ábra Az ISOFAST F 35 E-H mod felépítése ISOFAST F 1 Levegô nyomás különbség kapcsoló (Pr) 2 Ventilátor sebességmérôvel (Ex) 3 Fûtés hôcserélô 4 Hômérséklet korlátozó (K4) 5 Égôtér 6 Tágulási tartály 7 Ionizációs elektróda (FL) 8 Égô 9 Gyújtó elektróda (FA) 10 Fûtôkör visszatérô ág hômérséklet érzékelô (NTC5) 11 Keringetô szivattyú (P) 12 Fûtôkör elôremenô ág hômérséklet érzékelô (NTC2) 13 Gyújtótrafó (AL) 14 Gáz szelep (EV) 15 Fûtôvíz nyomás-érzékelô (Cp) 16 HMV hôcserélô 17 Három járatú szelep (V3V) 18 Vízmennyiség érzékelô (Db) 19 Szûrô a hidegvíz bemeneten 20 Töltô visszacsapó szeleppel 21 Fûtôköri biztonsági szelep 22 Fûtôköri leürítô csap 23 HMV hômérséklet érzékelô (NTC1) 24 Elektromos fûtôszál (R) 25 Mikro tartály hômérséklet érzékelôje (NTC3) 26 By-pass 27 HMV biztonsági szelep 28 Mikro tartály 29 Hidegvíz bemenet csap 30 Fûtôköri elôremenô csap 31 Gázcsap 32 HMV tömegáram korlátozó 33 Fûtôköri szûrô 34 Fûtôköri szûrô elzáró csapjai 35 H mod gázszelep 8

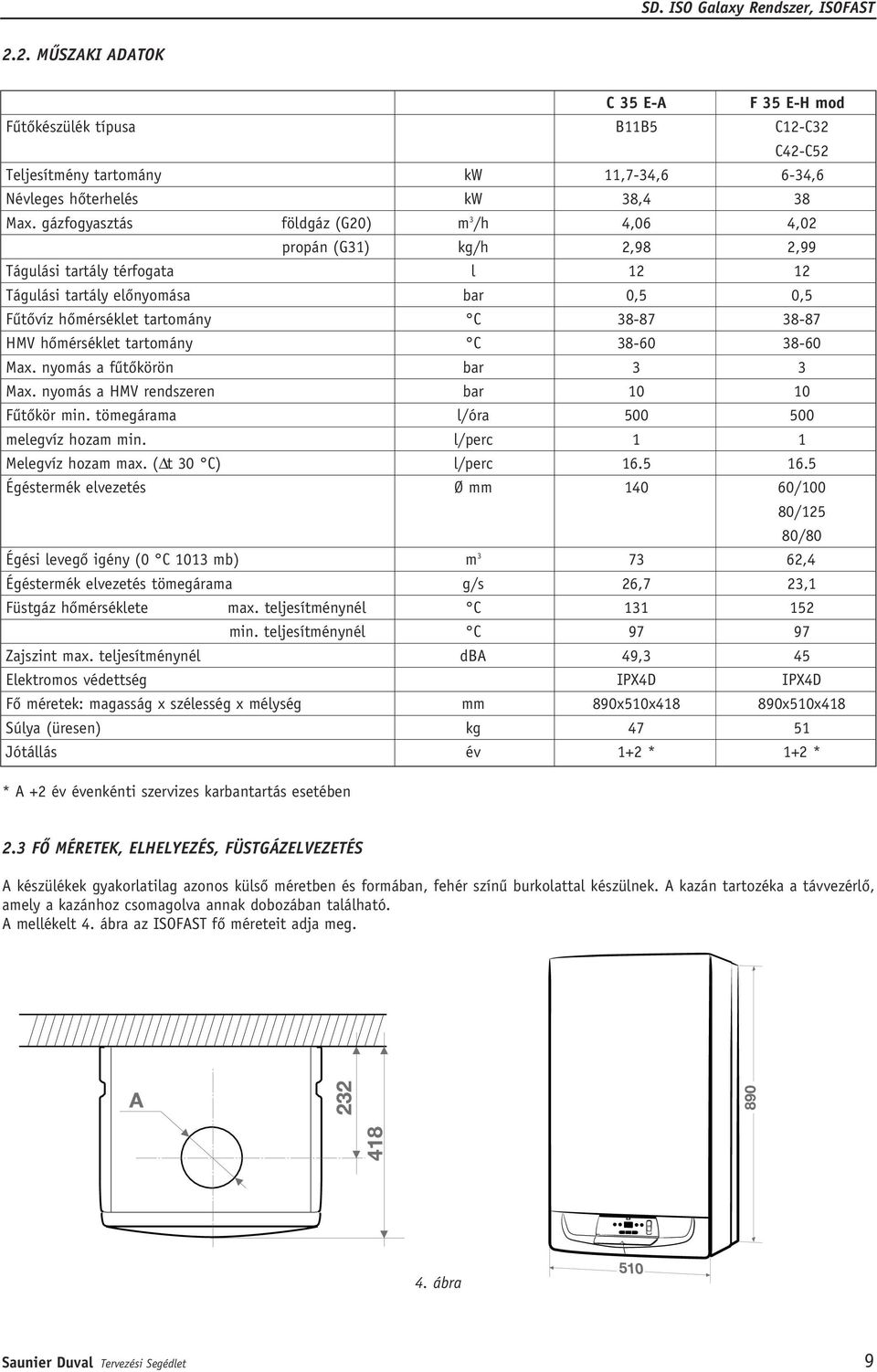

10 2.2. MÛSZAKI ADATOK C 35 E-A F 35 E-H mod Fûtôkészülék típusa B11B5 C12-C32 C42-C52 Teljesítmény tartomány kw 11,7-34,6 6-34,6 Névleges hôterhelés kw 38,4 38 Max. gázfogyasztás földgáz (G20) 3 m /h 4,06 4,02 propán (G31) kg/h 2,98 2,99 Tágulási tartály térfogata l Tágulási tartály elônyomása bar 0,5 0,5 Fûtôvíz hômérséklet tartomány C HMV hômérséklet tartomány C Max. nyomás a fûtôkörön bar 3 3 Max. nyomás a HMV rendszeren bar Fûtôkör min. tömegárama l/óra melegvíz hozam min. l/perc 1 1 Melegvíz hozam max. ( t 30 C) l/perc Égéstermék elvezetés Ø mm /100 80/125 80/80 Égési levegô igény (0 C 1013 mb) m ,4 Égéstermék elvezetés tömegárama g/s 26,7 23,1 Füstgáz hômérséklete max. teljesítménynél C min. teljesítménynél C Zajszint max. teljesítménynél dba 49,3 45 Elektromos védettség IPX4D IPX4D Fô méretek: magasság x szélesség x mélység mm 890x510x x510x418 Súlya (üresen) kg Jótállás év 1+2 * 1+2 * * A +2 év évenkénti szervizes karbantartás esetében 2.3 FÔ MÉRETEK, ELHELYEZÉS, FÜSTGÁZELVEZETÉS A készülékek gyakorlatilag azonos külsô méretben és formában, fehér színû burkolattal készülnek. A kazán tartozéka a távvezérlô, amely a kazánhoz csomagolva annak dobozában található. A mellékelt 4. ábra az ISOFAST fô méreteit adja meg. 4. ábra Saunier Duval Tervezési Segédlet 9

11 Telepítés A készüléket csak olyan helyiségbe szabad telepíteni, ahol a biztonságos mûködésnek megvannak a feltételei. A kazánok szabadba nem telepíthetôk. A gázkazánok telepítésénél be kell tartani A gáz csatlakozó vezetèékekre Èés fogyasztói berendezésekre vonatkozó mûszaki biztonsági elôírásokról kiadott 11/2004 (II.13.) GKM rendeletben és azon belül R 10. szerinti Gázipari Mûszaki-Biztonsági Szabályzatban (röviden GMbSz) foglaltakat. A GMbSz a szabályzatért felelôs Magyar Mûszaki Biztonsági Hivatal honlapján ( található meg. E Tervezési segédlet ennek figyelembevételével készült. Ì È È È å A helyiséggel szemben támasztott követelmények Égéstermék elvezetéssel rendelkezô, a helyiség légterétôl független, azaz nyílt égésterû B típusú ç készülékek (röviden kéményes készülékek) Nem helyezhetôk el: - huzamosabb emberi tartózkodásra szolgáló vagy azokkal légtér összeköttetésben lévô helyiségekben, - belsô, azaz ablak nélküli helyiségekben - A és B tûzveszélyességi osztályba sorolt helyiségekben - olyan helyiségben, ahol tartós porképzôdéssel agresszív ill. robbanóveszályes gázok, gôzök keletkezésével kapcsolatos tevékenység folyik 2-8 m -nél kisebb alapterületû helyiségben - gépkocsi tárolóban A zárt égésterû készülékeknél A helyiséggel kapcsolatban, amelyben mûködik, nincsenek különösebb elôírások. Alvásra szolgáló helyiségekbe vagy azokkal közös légtérben lévô helyiségbe nem telepíthetôk. A helyiségnek szellôztetési lehetôsége kell legyen. Az égési levegô beszívása nem történhet olyan helyrôl, ahol porképzôdés van, vagy robbanásveszélyes, ill. agresszív gázok keletkeznek. Gépkocsi tárolóban is elhelyezhetô, ha legfeljebb két gépkocsi tárolására szolgál. A készülékek elhelyezése A kazán körül annyi helyet kell biztosítani, hogy a kazánnal kapcsolatos tevékenységeket (szerelés, kezelés, javítás, karbantartás stb.) biztonságosan el lehessen végezni. A kazánok elôtt, alatt ill. felett kell munkálatokat végezni, és ehhez kell a helyet biztosítani. A kazán elôtt min. 800 mm szabad hely legyen. A gázkazán alsó éle a padlótól 0,4-1,4 m közötti magasságban lehet. A készülékek mellett mindkét oldalon 100 mm, de min. 20 mm oldaltávolságot tartsunk. Ne helyezzük a kazánokat olyan berendezések fölé, amelyek a készülékre káros gôzöket ill. gázokat bocsátanak ki (pl. tûzhely, mosógép stb.) A készülékek elektromosan fröccsenô víz ellen védettek (IPX4D). Idôszakosan nedves helyiségekbe (fürdôszoba, zuhanyzó, stb) is telepíthetô az MSZ1600-3/ pontja szerinti 2. sávba, vagy azon kívülre, azaz a fürdôkád vagy zuhanyzó külsô szélének függôleges síkján kívüli területre. 5. ábra Az 5. ábra a fô elhelyezési, csatlakoztatási méreteket adja meg. Az ábrán lévô Ø105-ös kör a faláttörés helyét és méretét adja meg az ISOFAST F 35 E-H mod zárt égésterû kazánnál arra az esetre, ha az égésterméket 100/60-as könyökös indító csonkkal közvetlenül a kazán felett a hátfalon vezetjük át. A megadott 232 mm-es méret a kazán égéstermék csonk középpontjának a faltól való távolságát adja meg. 10

12 Égéslevegô ellátás, égéstermék elvezetés kéményes ( B típusú) készülékeknél Kéményes készülékeknél amennyiben megoldható a kéménycsatlakozást a kazán felett legalább a füstcsô átmérô háromszorosának megfelelô távolságra alakítsuk ki. A bekötés vízszintes szakasza mintegy 3 %-kal lejtsen a kazán felé. Gondoskodni kell a készülék biztonságos mûködéséhez szükséges égési levegô, az áramlás biztosítón kereszrül kiáramló levegô pótlásáról, valamint a keletkezô égéstermékek szabadba, tetôhéjazat fölé való elvezetésérôl. A levegôellátást és az égéstermék elvezetést tervezni és méretezni kell. A méretezést és kivitelezést az égéstermék elvezetô berendezésekre vonatkozó szabványok (MSz EN ,2;) MSz EN 1443; MSz EN ), valamint a GMbSz betartásával kell végezni. Ha a helyiségben vagy az épületben elszívó berendezés mûdödik, az nem csökkentheti az égéstermék elvezetô (kémény) huzatát. Amennyiben az nem teljesül, a készülék csak villamosan reteszel- ten mûködhet, azaz csak akkor, ha az elszívó nem mûködik. Ha a nyílászárók résein keresztül beáramló levegô mennyisége nem elégséges, külön szellôzôket, légbeeresztôket kell beépíteni. Új készülékek felszerelését, ill. készülék cserét megelôzôen be kell szerezni az illetékes kéményipari közszolgáltatónak az égéstermék elvezetô berendezésre vonatkozó szakvéleményét, pozitív érvényességi nyilatkozatát. Égéstermék elvezetések zárt égésterû (parapetes) készülékeknél A zárt égésterû, azaz a helyiség légterétôl független ún. ç C típusú készülékek égéstermékeit amennyiben lehetséges a tetôhéjazat fôlé kell elvezetni. A kitorkolásra be kell tartani a GMbSz-ban ill. az égéstermék elvezetô berendezésre vonatkozó szabvány elôírásokat. Korlátozottan alkalmazhatók a homlokzati kivezetések is erre kért építési engedély alapján. Az égéstermék kivezetés nem torkolhat: gyalogos vagy autós átjárokba légaknába és világítóudvarra keskeny belsô udvarokra zárt, nem szellôzô erkélyekre zárt verandákra, tornácokra olyan terekre, ahol nyílt láng használata tilos Nem lehet homlokzati kivezetést alkalmazni, ha kitorkolás helyétôl: 6 m-en belül épület, 2 m-en belül fa ill. élô növényzet van A homlokzati kivezetési lehetôségekre és azok feltételeire a GMbSz és annak mellékletei adnak útmutatót. A kazánjainkhoz az általunk forgalmazott és minôsített égéstermék elvezetô rendszereket kell alkalmazni a készülék Használati útmutatójában valamint a Mesterséges égéstermék elvezetô berendezések címû tervezési segédletben lévô elôírások szerint. Ha ettôl eltérô égéstermék elvezetô berendezéseket, megoldásokat alkalmaz, azt tervezni és méretezni kell, és az alkalmazott elemek építôipari minôsítéssel kell rendelkezzenek. Az alábbiakban röviden ismertetjük a Saunier Duval cég által kínált megoldásokat. A Saunier Duval cég nagyon sokféle égéstermék elvezetési és égéslevegô hozzávezetési megoldást kínál (a továbbiakban égéster- mék elvezetési rendszer). Gyakorlatilag majdnem minden kazán elhelyezéshez van égéstermék elvezetési rendszerre megoldása. A megoldások részleteit, a méreteket és a méretezést külön segédlet, a Mesterséges égéstermék elvezetési rendszerek" tartalmazza. E segédletben csupán az elhelyezés szempontjából adunk vázlatokat, a teljesség igénye nélkül. Az égéstermék elvezetô rendszereket az alábbiak szerint csoportosítjuk: a) 60/100-as égéstermék elvezetési rendszer koncentrikus csövekben (Ø 60/100) b) 80/125-ös függôleges égéstermék elvezetési rendszer koncentrikus csövekben (Ø 80/125) c) különálló (szétválasztott) égéstermék elvezetô és levegôbeszívó rendszer (Ø 80) d) kéményaknában való elvezetés Az égéstermék elvezetô rendszer az indító csonkokon, a kitorkoló elemeken kívül 90 -os könyökökbôl, 45 -os ívekbôl és különbözô hosszúságú egyenes csôszakaszokból építhetô ki. Az alábbiakban tájékoztatásként megadjuk az egyes rendszerekkel elérhetô maximális csôhosszakat úgy, hogy a 45 -os ívet 0,5 m, a könyököt pedig 1 m hosszú csônek tekintjük, és a tetôkivezetô elem hosszát is beleszámítjuk. Maximális füstgáz elvezetô távolságok: a) 100/60-as rendszer egy könyökkel max. 2,0 m (Ø 60/100) b) függôlegesen összesen 4,5 m (Ø 80/125) c) szétválasztott rendszerben a levegô beszívó csô és a füstgázelvezetô csô együttes maximális hossza 19 m (Ø 80) Az a) esetet rövid távolságú (max. 2 m) homlokzati kivezetéseknél, valamint LAS rendszerû gyûjtôkéményeknél alkalmazzuk. A b) eset a nagyobb keresztmetszet kisebb ellenállást jelent a ventilátornak, ezért nagyobb távolságokra lehet elvezetni az égéstermékeket. A nyomásesés az égéstermék elvezetô rendszerben max. 80 Pa lehet. A koncentrikus égéstermék elvezetés (a, b eset) gazdaságosabb és biztonságosabb, mint a szétválasztott rendszer, ezért erre a megoldásra kell törekedni. A szétválasztott rendszert csak akkor alkalmazzuk, ha az feltétlenül indokolt. Például olyan magasságokba vagy távolságra kell az égésterméket elvezetni, amelyet az a) vagy b) esettel nem lehetséges. A szétválasztott rendszernél az alábbiakat kell figyelembe venni: - a levegô beszívó csonkot és az égéstermék kivezetô csôcsonkot nem lehet az épület ellentétes oldalán elhelyezni - nem szabad olyan égéslevegôt beszívni, amely poros ill. agresszív gôzöket tartalmaz - az égéstermék csövet nem szabad lakott helyiségen átvezetni - az égéstermék elvezetô csônél be kell tartani az éghetô anyagoktól az elôírt távolságot. Saunier Duval Tervezési Segédlet 11

13 Koncentrikus égési levegô égéstermék elvezetô rendszer esetében nem kell semmilyen távolságot tartani az éghetô anyagoktól. A füstcsôben kondenzátum keletkezhet, amely nem kerülhet vissza a kazánba. A tapasztalat szerint 4 m-nél hosszabb 80/125-ös koncentrikus elvezetô rendszer esetében, valamint 7 m-nél hosszabban, fûtetlen térben vezetett osztott égéstermék csô esetében már keletkezhet kondenzátum és ezért annak elvezetésérôl gondoskodni kell. A 80/125-ös koncentrikus, valamint a 80/80-as osztott elvezetô rendszer indítóidomait kondenz elvezetô csonkkal és szifonnal szállítjuk, így a kondenzátum elvezethetô a szennyvíz csatornába. Meglévô kéményben való elvezetésnél a 80-as tömör tokos csôrendszert vezetjük végig távtartókkal pozícionálva a kéményben. A kémény és az égéstermék csô közötti rés az égési levegô bevezetésére szolgál. A kazántól a kémény csatlakozásig a 80/125-ös rendszert használjuk, és azokkal csatlakozunk tömören a kéményre és az abban vezetett Ø 80 csôre. Az a) b) és c) rendszer legegyszerûbb megoldását a 6. ábra szemlélteti. 6. ábra 2.4 GÁZ ÉS VÍZBEKÖTÉSEK, SZIVATTYÚ JELLEGGÖRBÉK, A FÛTÉSI RENDSZER KIALAKÍTÁSA Szerelôkészlet: A kazánokat szerelôkészlettel együtt szállítjuk. A mellékelt 7. ábra szerinti szerelôpanelt akkor lehet alkalmazni, ha a kazánt önállóan szereljük. Ha az Isofloor-ral együtt kerül szerelésre, akkor nem használható. Csatlakozási lehetôségek a szerelôpanel ill. a szállított csatlakozók szerint: Fûtôvíz: 3/4"-os csonk + hollandi anyás csatlakozású 18 x 1-es rézcsô Gáz: 3/4"-os csonk + hollandi anyás csatlakozású 18 x 1-es rézcsô HMV csatlakozások: 1/2"-os csonk + hollandi anyás csatlakozású 15 x 1-es rézcsô Amennyiben más méretû rézcsôvel csatlakozik, alkalmazzon forrasztható átmeneti idomot. Tömegáram korlátozó 16 l/perc Nyomásmérô pont 7. ábra Szerelôpanel Jelmagyarázat: A fûtési visszatérô ág elzáró szerelvénnyel (t) és leürítô szeleppel (u) B hidegvíz csatlakozás elzáró szerelvénnyel (v) és tömegáram korlátozóval C elôremenô fûtôvíz ág elzáró szerelvénnyel (w) D használati melegvíz csonk E gáz csatlakozó csonk elzáró csappal (x) és nyomásmérô csonkkal 12

14 Fûtési szivattyú jelleggörbék (l. 8. ábra) SD. ISO Galaxy Rendszer, ISOFAST A kazánokat max. 116 W-os szivattyúkkal szállítjuk, de igény esetén a szivattyú nagyobb emelômagasságú szivattyúra átszerelhetô. A szivattyúk három fokozatúak. A fûtôkör tömegáramát a fokozatok beállításával és a by-pass ág nyitásával lehet szabályozni. Minimális tömegáram: 500 l/h. Szivattyú görbe ISOFAST 35 kw-os kazánoknál III. fokozat: 1.sz. jelleggörbe: A by-pass ág zárva 2. sz. jelleggörbe: A by-pass 1 /4 fordulattal nyitva 3. sz. jelleggörbe: A by-pass 1 /2 fordulattal nyitva 4. sz. jelleggörbe: A by-pass 1 fordulattal nyitva 5. sz. jelleggörbe: A by-pass 2 fordulattal nyitva II. fokozat 6.sz. jelleggörbe: I. fokozat 7. sz. jelleggörbe: A by-pass 1 /2 fordulattal nyitva A by-pass 1 /2 fordulattal nyitva Nyomás a fûtôkör elôremenô és visszatérô ágán Fûtôköri tömegáram l/h 8. ábra A fûtési rendszer kialakítása A kazánokat zárt fûtési rendszerben mûködtetjük. A kazán önmagában tartalmazza azokat a biztonsági elemeket, amelyek a fûtési rendszer kialakításához szükségesek. Ha több fûtôkörre van igény, akkor elônyösen alkalmazható az ISO Galaxy két modulja, az Isofloor padlófûtési modul és az ISO zónaosztó. Ezek készre szerelt, kipróbált, hidraulikailag és vezérlés szempontjából az ISOFAST kazánnal összehangolt egységek. Amennyiben a lakásban, épületben vagy annak egy egységénél nagyobb melegvíz komfortra van szükség, jól alkalmazható az ISOBOX modul. A modulokat, valamint a belôlük kialakított fûtôköröket önálló fejezetben külön tárgyaljuk. A kazánok közvetlenül padlófûtésre is alkalmasak. Ezt azonban csak akkor javasoljuk, és akkor vállalunk garanciát, ha - semmilyen vas alapú (acél, öntöttvas) csô, szerelvény, vagy fûtôtest nincs a fûtési rendszerben, vagy ha - a fûtési rendszerben lévô mûanyag csövek mind teljesen oxigén diffúzió mentes ú.n. 5 rétegû csövek. Ha a fenti feltételek nem állnak fenn, akkor a padlófûtési rendszert hôcserélôvel el kell választani a kazánkörtôl. Amennyiben meglévô, régi vascsöves fûtési rendszerre kapcsoljuk a kazánt, hatékony szennyfogó ill. szûrô beépítését javasoljuk. Csak nagyon indokolt esetben alkalmazzunk fagyálló keveréket a fûtési rendszerben, mert a fagyálló folyadék alkalmazásának egy sor negatív hatása van, amelyeket a tervezésnél is figyelembe kell venni. E negatív hatások a vízhez adagolt fagyálló folyadék mennyiségével nônek, ezért csak az indokolt mértékig adagoljunk fagyálló folyadékot. Az adagolt mennyiség max. 30 tf% legyen. A vízhez viszonyított fô negatív hatások, amivel a tervezônek számolnia kell: a) csökken a hôközvetítô folyadék fajhôje b) nô a folyadék viszkozitása és vele a fûtési rendszer hidraulikus ellenállása c) nô a folyadék hôtágulási együtthatója d) csökken a hôvezetô képesség e) csökken a hôcserélôknél a folyadék oldalon a hôátadás A fenti hatásokat a teljesítmény számításnál a keringetô szivattyú és a tágulási tartály kiválasztásánál figyelembe kell venni. Két fagyálló típus terjedt el: az etiléglikol és a propilénglikol alapú fagyálló keverék. Az etilénglikol alapú termékeknek a fûtési rendszer szempontjából kedvezôbbek a tulajdonságai. A propilénglikol alapú viszont kevésbé mérgezô, élelmiszerüzemekben ajánlott. Fûtési rendszerekben csak korrózióálló adalékkal rendelkezô folyadékot szabad alkalmazni, mert a fagyálló folyadék önmagában jelentôs mértékben korrodálja a fémeket (az acélt, öntöttvasat, rezet). Korrózióvédô adalékanyagokkal a korróziós hatás nagyságrendekkel csökken és jóval kisebb, mint a vezetékes vízé. A Magyarországon jelenleg forgalomban lévô a) etilénglikol alapú korrózióálló adalékkal ellátott márkák: Antifrogén N, KEMIFRISZ, PRELIX b) propilénglikol alapú termékek: TERMOFRISZ, SZUPERZÖLD Az alábbiakban tájékoztató jelleggel megadjuk az ANTIFROGÉN N fizikai jellemzôit 20 -on és 30 tf%-os keverési aránnyal. Antifrogén 30 tf% Víz Fajhô KJ/kg, K 3,7 4,18 Kin. viszkozitás mm 2 /s 1,8 1,106 Térfogati hôtágulási együttható β/k 0, ,00021 Hôvezetési tényezô W/mK 0,48 0,59 Relatív hôátadási tényezô 0,59 1,0 Relatív nyomás veszteség 1,2 1,0 Megjegyezzük, hogy a hôátadási tényezô jelentôs csökkenése a folyadék oldali hôátadásra vonatkozik. Mivel a kazánoknál a füst- gáz oldali, a fûtôtesteknek a levegô oldali hôátadás a dominens, ezért a kazánok teljesítményénél és a fûtôtesteknél ebbôl adódó jelentôs csökkenéssel nem kell számolni (max. 5 %). Viszont folyadék folyadék hôcserélônél (pl. HMV elôállításnál) ezt figyelembe kell venni. A HMV hôcserélôk esetében max. 20%-os teljesítmény csökkenéssel is számolhatunk. Saunier Duval Tervezési Segédlet 13

15 2.5 ELEKTROMOS BEKÖTÉS, FÛTÉSSZABÁLYOZÓ ELHELYEZÉSE A kazánt min. 3 x 0,75 mm 2 -es vezetékkel kell kis megszakítón vagy biztosítékon keresztül fázishelyesen a 230 V / 50 Hz-es hálózatra csatlakoztatni. A kazán és a hozzá közvetlenül csatlakoztatható Isofloor modul minden egyes elektromosan mûködô egysége (szivattyú, motoros váltószelep stb.) innen kapja az áramellátását. Az alábbiakban felsorolt modulok és kiegészítô egységek külön áramellátást igényelnek: ISOBOX hôntartó fûtôspirál kiegészítô HMV tárolóhoz kapcsolódó szivattyú (szuper HMV komfort készlet) telefonmodem A távvezérlô és a külsô hômérséklet érzékelôk (rádiófrekvenciával mûködnek!) külön elektromos bekötést nem igényelnek, elemmel mûködnek. A külsô hômérsékletrôl való szabályozásra szolgáló szabályozó egység külön érzékelôbôl és távadóból áll. Az érzékelôt külsô falon kell elhelyezni az épület északi, esetleg észak-nyugati oldalán úgy, hogy ne érje napsütés, és ne legyen külön hôhatásnak kitéve. Pl. ne telepítsük kéményre, közvetlenül ablak környékére, szellôzô nyílás mellé vagy közvetlenül eresz vagy tetô alá. A szonda távadó részét belsô térben helyezzük el úgy, hogy az idônként szükségessé váló elemcserét könnyen le lehessen bonyolítani. A két egység összekapcsolását a szondával szállított kéterû vezetékkel lehet megoldani. 2.6 FÛTÉSSZABÁLYOZÁS, TÁVVEZÉRLÔ MÛKÖDTETÉSE Az ISOFAST típusú fali gázkazán igen korszerû fûtésszabályozó rendszerrel rendelkezik. A fûtésszabályozásra az alábbi szintek állnak rendelkezésre: a) felhasználói szint b) szerelôi szint c) szerviz szint Az utóbbit csak külön kód alkalmazásával lehet elérni. A szabályozásra szolgáló kezelôgombok nemcsak a kazánon, hanem a távvezérlôként is szolgáló helyiségtermosztáton is megtalál- hatók. A fûtés a helyiség hômérsékletérôl is szabályozható, és külsô hômérsékletrôl is. A helyiségtermosztát és a külsô hômérséklet érzékelô szonda is rádiófrekvencián kommunikál a kazánnal. Semmilyen elektromos vezetékezésre nincs szükség. A fûtés szabályozás alapvetôen az elôremenô és visszatérô fûtôvíz közötti hômérséklet különbségen, valamint a hômérséklet emelkedés sebességén alapszik. Ha például túl nagy a hômérséklet különbség vagy hômérséklet emelkedés sebessége leállítja a készüléket, mert nagyon alacsony a fûtôvíz tömegárama. Fôbb funkciók: - szivattyú utánjárás a visszatérô hômérséklettôl és üzemmódtól függôen - ismételt gyújtás késleltetés 1,5-5 perc között - fagy elleni védelem - túlfûtés elleni védelem A fûtés szabályozó öntanuló: automatikus módra állítva a szabályozó fokozatosan beáll az optimális fûtési paraméterekre függetlenül a beállított kiindulási értékektôl. A felhasználó az alábbiakat tudja beállítani: - idô, dátum - programozott üzem be- vagy kikapcsolása - standard gyári heti fûtési program 2 hômérséklet szinttel - egyéni fûtési program - ideiglenes eltérés a beállított programtól - HMV hômérséklet beállítása - szobahômérsékletek beállítása - szabadságos program beállítása - a kezelô gombok lezárása ( gyerek-zár") A készülék kijelzi az egyszerûbb rendellenességeket és a teendôket, vagy komolyabb hiba esetén a szervizt, és annak telefonszámát. A szerelô a szerelôi menüben - kiválasztja a nyelvet (magyar nyelv is van) - megadja a fûtési rendszer típusát, modemeit és kiegészítô tartozékait - kiválasztja a fûtésszabályozás módját - konfigurálja a fûtési rendszert és az egyes köröket: max. teljesítmény, max. hômérsékletek, min. hômérsékletek, szivattyú üzemmód, zárt égésterûnél a ventilátor fordulatszáma az égéstermék elvezetô rendszer függvényében 14

16 Az alábbi fûtési rendszerek szabályozására alkalmas: - tiszta radiátoros fûtés - tiszta padlófûtés - tiszta padlófûtés Isofloor modullal - egy padló és egy radiátoros fûtési kör - két radiátoros kör ISO osztóval (fûtési zónaosztóval) - két padlófûtési kör ISO osztóval, de Isofloor nélkül - két padlófûtési kör Isofloor modullal és ISO osztóval - egy padlófûtési kör és 2 radiátoros kör Isofloor modullal és ISO osztóval SD. ISO Galaxy Rendszer, ISOFAST A szabályozás betonérlelési programmal is rendelkezik. A padlófûtést takaró friss betont lehet úgy érlelni, hogy ne égjen ki", de ugyanakkor gyorsan megszilárduljon a 9. ábrában megadott program szerint. Max. padló hôm. a szerelôi menüben (maximum 50 C) Fûtési elôremenô hôm. ( C) Nap 9. ábra A szerviz menüben amelybe külön kóddal lehet belépni a szervizes szakember - elvégzi a kazán beállítását ill. a beállítások ellenôrzését - leolvashatja a kazán adatait - leolvashatja az elôzô 5 hiba okait, idôpontját - beállítja a fûtési jelleggörbét, a belsô hômérséklet korrekciót A helyiségtermosztát amely egyben távvezérlô úgy tudja jól szabályozni szobahômérsékletrôl a fûtést, ha az elhelyezésére vagyis a tartó elhelyezésére betartjuk ugyanazokat a szabályokat, amelyek a vezetékes termosztátra vonatkoznak. Ne legyen kitéve napsugárzásnak, helyi hôforrásnak (pl. televízió), és ne legyen ajtó, ablak közvetlen közelében. de az is hibaforrás lehet, ha hosszabb ideig a kezünkben tartjuk a szabályozót. A távvezérlô megközelítôen 100 m távolságig hatékony. 100 m feletti távolság esetén külön erôsítô relét kell telepíteni. Mivel vezetékezést nem kíván, könnyen áthelyezhetô másik helyiségbe. A távvezérlô meghibásodása esetén a készülék automatikusan kézi üzemmódra áll át. Ha azt szeretnénk elérni, hogy a fûtésszabályozás valamelyik kiválasztott fûtési jelleggörbe szerint történjen, akkor kézi üzemmódra kell kapcsolni. Automatikus üzemmódban a kazán szabályozója öntanuló módon rövid idôn belül (max. néhány nap) alatt önmagától kiválasztja a legjobban megfelelô paramétereket. Saunier Duval Tervezési Segédlet 15

17 3. ISOFLOOR PADLÓFÛTÉSI MODUL Az Isofloor egy komplett modul, amely egy keverôszelepes fûtôkör (pl. padlófûtési kör) összes elemeit tartalmazza. Ezen túlmenôen egy második keverôszelepet is tartalmaz, amely a radiátoros és keverôszelepes fûtôkör közötti tömegáram megosztására ill. a radiátoros kör nyitására vagy zárására alkalmas. A keverôkör az idôjárás függvényében szabályozható. Az Isofloor modullal együtt az alábbiakat adjuk: - külsô hômérséklet érzékelô - a kazán és a modul összekötésére szolgáló csôvezetékek készre gyártva - két oldal burkolati elem - falra szerelésre szolgáló tartó - szerelô sablon. Az Isofloor az ISOFAST kazánnal azonos méretben készül. A modult a falra szereljük, majd arra helyezzük az Isofast kazánt. 3.1 A KÉSZÜLÉK LEÍRÁSA, MÛKÖDÉSE A készülék felépítését, a kazánhoz valamint a fûtôkörhöz való csatlakozását a 9. ábra szemlélteti. KAZÁN ISOFLOOR Jelmagyarázat: 1 Tartály (12 l) 2 Légtelenítô 3 Nyílás a fûtési adalékanyagok hozzáadásához, vagy a tisztítócsô bevezetéséhez 4 NTC7 a tartály termisztora (hômérséklet érzékelôje) 5 V3V-1 háromjáratú keverôszelep 6 A radiátor kör hômérséklet érzékelôje 7 Elzáró szelep 8 NTC9 padlófûtés elôremenô kör termisztora 9 K1 túlfûtés elleni védelem 57 C 10 Szivattyú (P) 11 - V3V-2 háromjáratú keverôszelep 12 A tartály leürítô szelepe 13 NTC8 - padlófûtés visszatérô kör termisztora FÛTÉSI RENDSZER 10. ábra 16

18 Az ábrán 1. tétellel jelzett szigetelt tartály keverô tartályként és hidraulikus váltóként is szolgál. A szabályozás lényege a váltakozó fûtés. A kazán felváltva fûti a tartályt vagy a radiátoros zónát. A tároló felfûtéséhez a V3V-1 háromjáratú szelep elzárja a radiátoros kört és felfûti a tartályt 60 C-ra. Amikor a tartály eléri a max. hômérsékletet a V3V-1 szelep átvált, és megindul a keringés a radiátoros körön a külsô hômérséklet érzékelô által meghatározott hômérsékleten. Eközben a szivattyú a tartályból szívva a padlófûtési körön keresztül keringteti a vizet a keverô által meghatározott hômérsékleten. A tartályban lévô víz folyamatosan hûl, és amikor 5 C-ra megközelíti a padlófûtésre beállított értéket, újra megkezdôdik a tartály felfûtése. Ha például a szabályozó által kalkulált T1 padlófûtési hômérséklet 30 C, a tartály fûtése akkor indul, ha a benne lévô kevert víz hômérséklete 35 C-ra csökken. Ez a tartály felfûtési ciklus: max. 30 mp. A melléklet 11. ábra a tartály felfûtését, míg a 12. ábra a radiátoros fûtés periódusát szemlélteti. 11. ábra Saunier Duval Tervezési Segédlet 17

19 12. ábra 18

20 A készülékben lévô szivattyú három fokozatú max.90 W-os, de igény esetén nagyobb teljesítményû szivattyúra cserélhetô. A szivattyú jelleggörbéjét a 13. ábra adja meg. Gyárilag beszerelt szivattyú görbéje III max. sebesség II közepes sebesség I min sebesség ISOFLOOR elôremenô és visszatérô ág közötti nyomás (kpa) Tartozékként ajánlott nagyobb teljesítményû szivattyú görbéje (ref. A20172) III max. sebesség II közepes sebesség I min sebesség ISOFLOOR elôremenô és visszatérô ág közötti nyomás (kpa) Tömegáram a fûtôkörben (l/óra) Tömegáram a fûtôkörben (l/óra) 13. ábra Amennyiben a növelt emelômagasságú szivattyú sem elég a megfelelô tömegáram eléréséhez, két szivattyút kell sorba kötni. Forgalmazunk olyan vezetéket, amely a kazánhoz csatlakoztatható és a két szivattyút sorba kötötten mûködteti (cikkszám: A ). Saunier Duval Tervezési Segédlet 19

21 3.2. MÛSZAKI ADATOK A kimenô hômérséklet szabályozás tartománya C A tartály térfogata l 12,5 Megengedett max. nyomás bar 3 Villamos csatlakozás 230 V 50 Hz Max. vill. teljesítmény igény W 100 Elektromos védettség IPX4D Fô méretek (magasság x szélesség x mélység) mm 890x500x155 Súly összesen kg FÔ MÉRETEK, ELHELYEZÉS, BEKÖTÉSEK Az Isofloor fô méretét és az ISOFAST-tal való összeépítését a 14. ábra adja meg. 155 mm Isofloor A felszerelt egység (Isofloor és Isofast) 14. ábra 20

22 Az Isofloor elhelyezését az egyes távolságok, valamint a csatlakozó csonkok helyzetét a 15. ábra szemlélteti. SD. ISO Galaxy Rendszer, ISOFAST ~ 2.13 m a padló szintôl 15. ábra Saunier Duval Tervezési Segédlet 21

23 Az Isofloor elhelyezésével kapcsolatban az ISOFAST-ra vonatkozó elôírások érvényesek, mivel az Isofloor-ra helyezik a kazánt. Az ábrán lévô Ø 105-ös kör a faláttörés helyét és méretét adja meg arra az esetre, ha az égéstermékeket 60/100-as könyökös indító idommal közvetlenül a kazán felett a hátfalon vezetjük át. Az ábra a felfogó konzol elhelyezését is megadja. A 16. ábra külön ábrázolja az egyes csatlakozó csonkokat a hidraulikus bekötéshez. Jelmagyarázat: A B C D E F G A Visszatérô fûtôvíz (piros színû csap) B Hidegvíz csatlakozás (kék csap) C Padlófûtés elôremenô ág (zöld csap) D Padlófûtés visszatérô ág (zöld csap) E HMV melegvíz F Fûtôvíz elôremenô (piros csap) G Gáz (sárga csap) 16. ábra Az ISOFAST és az Isofloor hidraulikus összekapcsolására szolgáló elôregyártott csöveket az Isofloor modullal együtt szállítjuk annak dobozába elhelyezve. Az összekötéseket a 17. ábrán lévô fotó adja meg. Jelmagyarázat: A Fûtôvíz visszatérô Ø 18 mm-es csô B Hidegvíz csatlakozás Ø 18 mm-es csô 16 l/perc korlátozóval C HMV melegvíz D Elôremenô fûtôvíz flexibilis tömlô E Gáz csatlakozás Ø 14 mm-es csô 17. ábra Elektromos csatlakozás Az Isofloor modult két speciális csatlakozóval csatlakoztatjuk az ISOFAST kazánhoz. A szivattyú 230 V-ról, míg a két háromjáratú szelep 24 V-ról mûködik. A külsô hômérséklet érzékelô elhelyezésére vonatkozó javaslatok: - a fûtendô épületrész magasságában annak északi részén (esetleg észak-nyugati) - ne érje közvetlenül napsugárzás - ne legyen nyílászáró mellett, eresz vagy erkély alatt, és ne kerüljön kéményre, mert itt zavaró hôhatások érhetik. 22

24 4. ISOBOX Tulajdonképpen egy rozsdamentes acélból készült 11 l-es szigetelt és hôntartott tároló, amelyhez keverôszelep csatlakozik. Alkalmazási területe Az ISOBOX tároló a melegvíz komfortot javítja. Ott célszerû használni, ahol a kazántól jelentôs távolságra van a HMV felhasználás, és melegvíz elvételnél viszonylag sok hideg vizet kell kifolyatni ahhoz, hogy megjelenjen a melegvíz. Különösen elônyösen alkalmazható akkor, ha külön lakás vagy fürdôszobás lakrész tartozik az épülethez, vagy ha a 2. fürdôszoba távolabb van a kazántól. A kis tárolót például elhelyezhetjük a mellékelt 18. ábra szerint a mosdó alá. ISOSFAST Melegvíz elôremenô Hideg víz Melegvíz vezetéke Isobox Hidegvíz 18. ábra Az ISOBOX tároló az alábbi funkciókat tölti be: - azonnal melegvíz elvételt biztosít anélkül, hogy HMV cirkulációs rendszert kelljen kiépíteni - kettô, esetleg három vízelvételi hely egyidejû megnyitása esetén is biztosítja azt, hogy mindegyik helyen állandó maradjon a melegvíz hômérséklet - véd az ellen, hogy elszaporodjanak a HMV rendszerben a legionáris betegséget okozó baktériumok (állandóan 60 C-os hômérsékleten van). Saunier Duval Tervezési Segédlet 23

25 4.1. A KÉSZÜLÉK LEÍRÁSA, MÛKÖDÉSE, ELHELYEZÉSE A készülék mûködését a 19. ábra szemlélteti. Jelmagyarázat 1 Inox tartály 2 Szabályozó termosztát (kontakt zárás 55 C-nál, nyitás 61 C-nál) 3 Túlmelegedés elleni védelem (leállás 70 C-nál, visszakapcsolás 35 C-nál) 4 Villamos csatlakozó 230 V (2 vezetékes) biztosíték aljzattal a fázison 800 ma biztosítékkal 5 Villamos ki / be kapcsolás zöld lámpával 6 Termosztatikus szelep 7 Vízütés csillapító 8 Elzárószelep A Kazán melegvíz bemenet B Hidegvíz bemenet C Kevert melegvíz kimenet 19. ábra A kazánból érkezô HMV-t a tároló bekapcsolt állapotban mindig melegen, azaz 60 C körüli hômérsékleten tartja (min. 55, max. 61 C) elektromos fûtôspirál segítségével. A hôntartást szabályozó termosztát vezérli, és biztonsági termosztát gondoskodik arról, hogy a szabályozó termosztát hibája esetén 70 C hômérsékletnél reteszelten kikapcsolja a fûtést. A kívánt melegvíz hômérsékletet a tároló alatt elhelyezett termosztatikus keverôszeleppel lehet biztosítani. Az ISOBOX fô méreteit és kialakítását a mellékelt 20. ábra adja meg ábra 24

26 Az ISOBOX függôleges elhelyezését és a fô csatlakozási méreteket a 21. ábra szemlélteti /2" /2" Rögzítô furatok B A Elzáró csap B C C A Kazán melegvíz bemenet B Hidegvíz bemenet 80 C Kevert melegvíz kimenet 21. ábra Az ISOBOX tárolót függôlegesen lehet elhelyezni a 21. ábra, vagy vízszintesen a 18. ábra szerint. Ettôl eltérô elhelyezés nem megengedett. Nem állhatnak felfelé a csatlakozó csonkok, és vízszintesen is csak talppal" lefelé helyezhetô el. (A talprész nem lehet függôlegesen!) Az elektromos bekötés: min. 0,75 mm 2 keresztmetszetû kettôs szigetelésû, kéteres vezetékkel történik. A csatlakozóba gyárilag 0,8 A-es biztosíték van beépítve AZ ISOBOX MÛSZAKI ADATAI: A tároló térfogata l 11 A melegvíz szabályozás tartománya C Megengedett üzemi nyomás bar 10 Max. villamos teljesítmény W 150 Elektromos védettség IPX4D Fô méretek: magasság x szélesség x mélység mm 515x290x260 Súlya (üresen) kg 10 Saunier Duval Tervezési Segédlet 25

27 5. ISO OSZTÓ FÛTÉSI ZÓNAOSZTÓ Tulajdonképpen egy léptetô motorral mûködô háromjáratú keverôszelep, amellyel a fûtôvíz tömegáramát lehet szabályozni, ill. megosztani két fûtési kör között. A keverô segítségével úgy szabályozható a fûtôvíz tömegárama, ahogy azt egy-egy fûtôkör hôigénye megköveteli. A fûtôvíz hômérséklet azonos a két zónában, de a víz tömegárama eltérô lehet. Ha valamelyik fûtôzónában nincs hôigény, akkor azt a zónát a keverô lezárja. A két kör vagy két radiátoros vagy két padlófûtési kör lehet. A padlófûtési modul alkalmazásával a padlófûtési kör mellett két radiátoros kört is ki lehet alakítani. A különbözô fûtôkör kialakítási lehetôségeket a 7. fejezetben lévô blokk vázlatok adják meg. Az ISO osztó nem kíván külön elektromos bekötést, a kazán vezérlô paneljérôl kapja a vezérlô és mûködtetô áramellátást. Az ISO osztó az elzáró csapokkal együtt kerül szállításra. Az osztóhoz 2. távvezérlô is tartozik, amellyel az egyik fûtôkör szabályozható. Kialakítását a 22. ábra adja meg. A kazán vagy az ISOFLOOR modul fûtôköri bemenete Elsô fûtési zóna ellátása Második fûtési zóna ellátása 22. ábra 6. KIEGÉSZÍTÔ EGYSÉGEK 6.1. T2 TÁVVEZÉRLÔ ÉS HELYISÉGTERMOSZTÁT A második független fûtési kör vezérlésére szolgál. Ugyancsak rádiófrekvenciás, azaz vezeték nélküli készülék. Külsô kialakításában azonos a fô távvezérlô egységgel, csupán tartalmaz egy T2 feliratot, amely megkülönbözteti. Belsô felépítése azonban eltér, csak azokat a funkciókat tartalmazza, amelyek a 2. fûtôkör beállításához, vezérléséhez szükségesek. Nem cserélhetô fel az elsô (fô) távirányítóval. A 2. távirányító az alábbi fôbb funkciókat tudja: nyelv kiválasztás idô beállítás dátum beállítás standard heti program kiválasztás saját heti program létrehozása hômérséklet beállítások program aktiválás, deaktiválás a szabályozó lezárás, azaz mûködtetésének leblokkolása ( gyerek zár ) 26

28 A távirányító szobatermosztát funkciót is betölt. A távirányítót tartóval együtt szállítjuk. A tartó és vele együtt a távirányító-termosztát elhelyezésére ugyanazok a szabályok vonatkoznak, mint általában a helyiségtermosztátok szobán belüli elhelyezésére. A távirányító-termosztát a 23. ábrán látható: 23. ábra Távvezérlô és termosztát 6.2 TELEFONMODEM (EXADIAL, CIKKSZÁM: 86704) Az Exadial segítségével bármilyen nyomógombos telefonról vezérelhetô az Isofast kazán. A használót egy gépi hang segíti. Az Exadial tájékoztatja a kazán aktuális mûködési állapotáról. Ezek alapján két mûködési mód közül választhat: - automatikus mûködés - készenléti állapot (fagyvédelemmel) A kazánon kívül az Exadial egy második elektromos készüléket is tud vezérelni: pl. világítás, riasztó, stb. Az Exadial rendelkezik egy belépési kóddal, amelyet a használónak be kell írnia a kazán vezérléséhez. Mûködési funkciók: - belépési kód aktiválása/inaktiválása - helyi vezérlés (kézi mód) - állapot kijelzése a dobozon - hang irányítás, négy nyelven csengés az üzenetrögzítô bejelentkezése elôtt - fali rögzítés - az 1. és 2. kimenet felcserélhetô - idôzített mûködés (1 és 255 óra között) Mûszaki jellemzôk: V, 50 Hz elektromos ellátás - 2 érintkezési kimenet, 2 A, 230 V - 2. osztályú szigetelés - villám elleni védelem a telefonvonalon - burkolat: 128 x 35 x 43 mm - európai CTR21 szabványnak megfelelô telefonos hálózattal mûködtethetô Saunier Duval Tervezési Segédlet 27

29 A készülék kialakítását a 24. ábra, míg villamos hálózatba és a kazán vezérlô paneljére való csatlakozást a 25. ábra adja meg. 24. ábra A 7. és 8. érintkezési pontok alkalmasak egyéb használatra (világítás, öntözés, ) 25. ábra 6.3. KÜLSÔ HÔMÉRSÉKLET ÉRZÉKELÔ TÁVADÓ (CIKKSZÁM: A ) A külsô hômérséklet érzékelô és távadó szükséges ahhoz, hogy a fûtési rendszert idôjárás-követôen lehessen szabályozni. A szállítmány három részbôl áll: külsô hômérséklet érzékelô NTC rádióhullámmal mûködô távadó egység (2 db 1,5 V-os elemmel mûködik) a kettô összekötésére szolgáló vezeték A külsô hômérséklet érzékelô elhelyezése - a fûtendô épületrész magasságában az északi, észak-nyugati külsô falon - ne érje napsugárzás - ne legyen kitéve külön hôhatásnak (ne legyen kéményen, nyílászáró mellett, eresz vagy erkély alatt, szellôzô mellett, stb.) A távadót az épület belsô részén kell elhelyezni úgy, hogy az idônként szükséges elemcseréhez könnyen hozzá lehessen férni. A két egységet az adott vezetékkel kell összekötni. Az adó a kazánon lévô vevôre van hangolva, és felismeri" azt. A külsô hômérséklet érzékelô meghibásodása esetében a kazán csökkentett üzemmódban mûködik tovább (padlófûtésnél 30 C-on, radiátoros fûtésnél 50 C fûtôvíz hômérséklettel). A külsô hômérséklet érzékelô a szabályozó beállításánál, a konfigurálásnál igény esetén kiiktatható. 28
