1 zseniálisan egyszerű egyszerűen zseniális SHERPA fakötőelemek Az általános fakötőelemek vezető technológiája

2 MULTIFUNKCIONALITÁS a fal, födém és egyéb teherhordó szerkezetek szerelésében A Sherpa-széria funkciói A SHERPA-kötőelem 2 alumínium egységből áll, melyek gyakorlatilag egy fecskefarkú erőzáró kapcsolatot hoznak létre. Az erők, a betolás irányába, merőlegesen a betolás irányára, húzó- és nyomó irányba, vagy nyomatékként, a tér mindhárom irányába terjedhetnek. gibt es diese Bilder noch als Vektordateien? ich habe sie nur mit einem weissen Hintergrund.. ségek rületek, lehető alkalmazási te ás, tűzvédelem rd ho er h te s, összekapcsolá 4. oldaltól SHERPA kötőelem rendszerek alkalmazási területek és termékpaletta 15. oldaltól 2

3 Innovatív kapcsolatrendszer A Sherpa egy egyszerű, végtelen felhasználási lehetőségekkel bíró rendszer. Támogatást ad a faszerkezetek építésében, csarnoképítésben, házépítésben, ipari létesítmények építésében, hídépítésben, télikertek szerelésében, terasz- vagy lépcsőszerelésben, bútorszerelésben, kerítésszerelésben, vagy kiállítási pavilonok építésében Mindegy, hogy mit tervez az egyszerűen és gyorsan szerelhető SHERPA-kötőelemekkel, nagy mértékben csökkenti az előkészítő munkálatokat, illetve a szerelési idő is jelentősen megrövidül. A széles termékpaletta lehetővé teszi, hogy mindig a célnak legmegfelelőbb legyen a kötőelem, úgy, hogy biztos és tartós teherátvitelt adjon. Faépítészet- széria Tető-, fal- és teherhordó szerkezetek kapcsolatához, klasszikus főtartó-melléktartó rendszerhez. XL széria Mérnöki szerkezetekhez Szerelő széria teraszokhoz, kocsi beállókhoz, lépcsőszerelésekhez, télikertekhez 3

4 felhasználási területek Kapcsolatok példák főtartó-melléktartó kapcsolat kiváltások 4

5 felhasználási területek talpszelemen- szarufa kapcsolat szelemen-födémgerenda kapcsolat 5

6 felhasználási területek gerendapár- oszlop kapcsolat gerendapár- főtartó kapcsolat, karpánt-oszlop kapcsolattal 6

7 felhasználási területek ferdekapcsolatok oszloppal ferdekapcsolat vízszintes tartóval 7

8 felhasználási területek köroszlop-gerenda kapcsolat homlokzati burkolatok rögzítése 8

9 felhasználási területek Teherhordó szerkezetek csillag alakú hordozó szerkezetek kör alakú hordozó szerkezetek csarnokok teherhordó szerkezete egyhajós csarnokok BSHfőtartókkal, közte SHERPAkötőelemekkel és tömörfa, vagy BSH merevítéssel 9

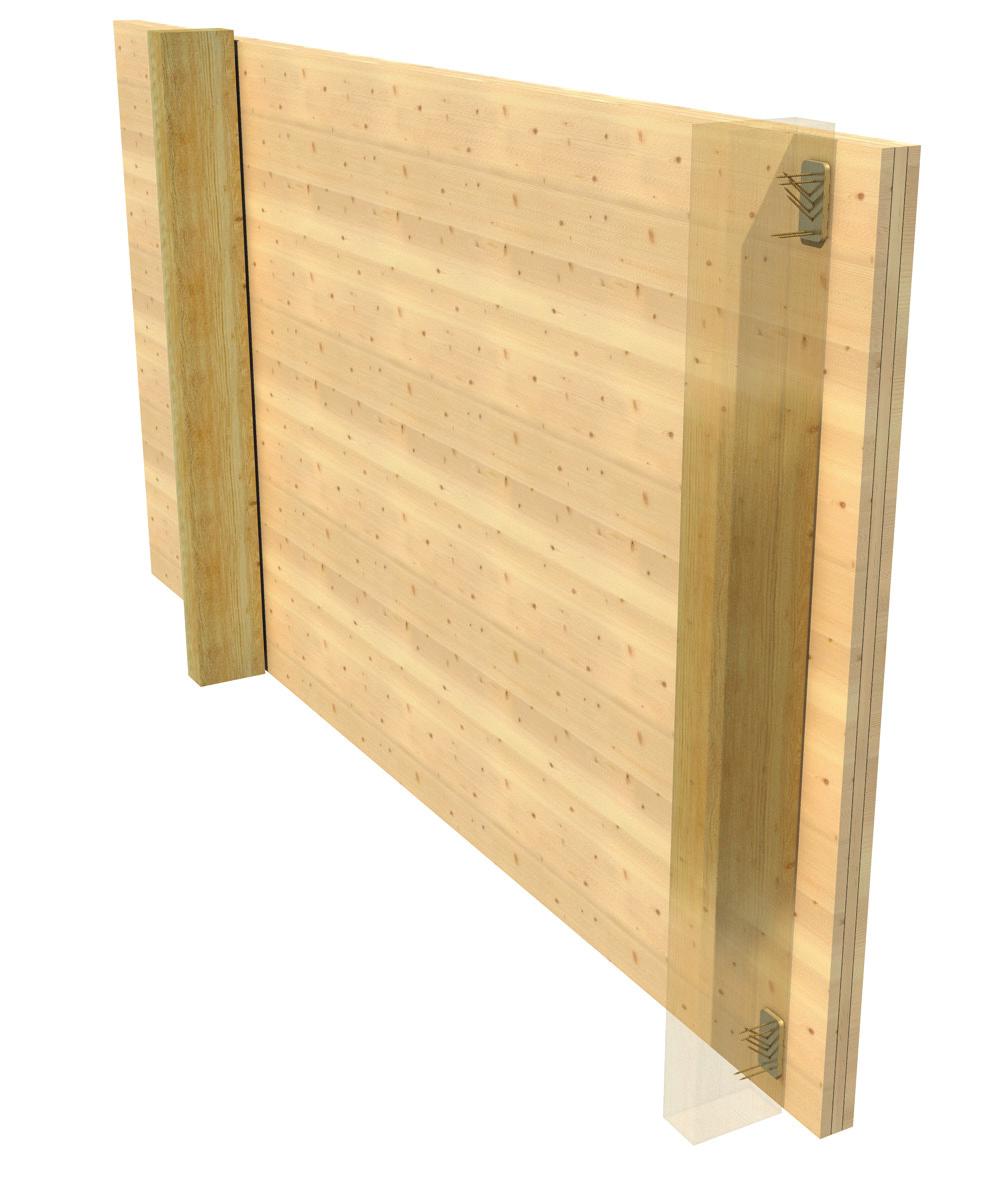

10 felhasználási területek csarnokok teherhordó szerkezete BSH-főtartó és szelemen kapcsolat Részlet egyhajós csarnok BSHfőtartókkal Csarnokok teherhordó szerkezete egyhajós csarnok BSP-elemekkel merevítve Egyhajós csarnok BSPfalelemeinek rögzítése Részlet 10

11 felhasználási területek csarnokok teherhordó szerkezete egyhajós csarnok, BSH-főtartón sarokkötéssel csarnokok teherhordó szerkezete Főtartó és szelemen kapcsolódása Részlet kéthajós csarnok BSH-főtartókkal többemeletes lakó- és irodaépületek többemeletes lakó- esetleg irodaépület vázszerkezet építési móddal, födém- és fal BSP beépítésével 11

12 felhasználási területek egyéb szerkezetek lelátók tetőszerkezete gyalogos és kerékpáros hidak gyalogos és kerékpáros hidak, hosszában BSH tartókkal, közöttük szintén BSH kereszttartókkal, esetleg falappal fedve Kapcsolat betonnal, téglafallal, acéllal A fa szerkezeti anyagok, betonhoz, illetve acélhoz történő kötése SHERPA-kötőelemmel, még fejlesztés alatt van. Rövidesen forgalomba hozzuk, az erre alkalmas vasalatainkat is. A fejlesztés részleteiről bővebb információkat honlapunkon talál. kapcsolat betonnal, téglafallal, acéllal 12

13 felhasználási területek Tűzvédelmi eljárások A SHERPA kötőelemek égéssel szembeni ellenállására, - a fa építőelemekkel ellentétben - konkrét számítási módszer nincs. A csavarok, SHERPA-elemen történő kiosztása oly módon került meghatározásra, hogy a tartó keskenyebb oldala ( mely a csavarokon kívül esik ), 30 perces égéssel szembeni ellenállást mutasson. A nagyobb fokú ellenállás is elérhető a kötőelemekkel, azonban akkor a következő szerkezeti megoldásokat célszerű alkalmazni. A bemutatott eljárások csak példák: - a vasalatot szerelőlécekkel eltakarni. - a teljesen-, vagy részben bemart vasalat körül égésálló masszával körbekenni, tömíteni. - a tartó vasalattal szerelt végét tűzvédelmi fóliával, vagy egyéb tűzálló bevonattal ellátni. A Sherpa-kötőelemek további viselkedését illetően több kutatómunka van előkészítés alatt. Konkrét eredmény a közeljövőben várható. Aktuális, friss információkat honlapunkon talál. A SHERPA-kötőelemek égéssel szembeni ellenállásának meghatározására talál a SHERPA-staitkai kézikönyvben egy gyakorlati példát ( es fejezet ). A SHERPA-staikai kézikönyvet hotline bármikor igényelheti. 13

14 SHERPA- kötőelem rendszer 14 Limeriko Apskrities taryba (Arch. Bucholz Mc Evoy Architects, Foto Seele Austria GmbH) Ausgeführt: WIEHAG

15 SHERPA- kötőelem rendszer faépítészet- széria Műveleti terület A SHERPA faépítészeti szériájában szereplő kötőelemek különösen rugalmas felhasználhatóságról tanúskodnak. Alkalmasak, tető, fal, és teherhordó szerkezetek szerelésénél, éppúgy mint a klasszikus főtartó-melléktartó rendszerek esetében. A Faépítészet-széria elemeit a Deutsche Institut vizsgálta be és engedélyezte. Előnyök Egyszerű és biztos tervezés és méretezés Gazdaságosság, a műhelyben történő szerelhetősége miatt Gyors összeállítás az építkezésen 5 70 kn terhelhetőség 15

16 SHERPA- kötőelem rendszer Faépítészet-széria termékpalettája E D Méret: 80x210 mm : 12x 8x120, 6x 8x80 Méret: 80x180 mm : 10x 8x120, 5x 8x80 Gerendaszerkezetek építéséhez. Ferde illesztésekhez. Tartó bütü felőli vége Tartó oldala Tartó bütü felőli vége Tartó oldala 12 db. 8x120 6 db. 8x80 36,0 kn 10 db. 8x120 5 db. 8x80 30,0 kn Tartó bütü felőli vége Tartó oldala D1 Méret: 53x180 mm : 10x 8x120, 5x 8x80 Speciálisan a keskeny gerendákhoz 10 db. 8x120 5 db. 8x80 30,0 kn Tartó bütü felőli vége Tartó oldala C1 Méret: 80x150 mm : 8x 8x120, 4x 8x80 Ideális gerendák szereléséhez. 8 db. 8x120 4 db. 8x80 20,0 kn C Méret: 80x120 mm : 6x 8x120, 3x 8x80 Födémgerendákhoz B Méret: 65x120 mm : 6x 8x120, 3x 8x80 Födémgerendákhoz. Tartó bütü felőli vége Tartó oldala Tartó bütü felőli vége Tartó oldala 6 db. 8x120 3 db. 8x80 15,0 kn 6 db.8x120 3 db. 8x80 12,0 kn A KA Méret: 60x80 mm : 4x 8x120, 2x 8x80 Falak, gerendák szereléséhez. Csak szereléshez, nem állandó terhelés esetén. Méret: 60x80 mm : 6x 8x80 Falak favázainak és BSP szereléséhez. Tartó bütü felőli vége Tartó oldala Tartó bütü felőli vége Tartó oldala 4 db. 8x120 2 db. 8x80 8,0 kn 4 db. 8x120 2 db. 8x80 3,0 kn 16

17 SHERPA- kötőelem rendszer A2 Méret: 50x80 mm : 4x 8x120, 2x 8x80 Például fix elemek szereléséhez. Serie - S1 Méret: 40x60 mm Vastagság: 12 mm : 15 db. 5x60 végig menetes Tartó bütü felőli vége Tartó oldala 4 db. 8x120 2 db. 8x80 8,0 kn Tartó bütü felőli vége Tartó oldala 8 db. 5x60 7 db. 5x60 5,6 kn Serie - S2 Méret: 40x110 mm Vastagság: 12 mm : 23 db. 5x60 végig menetes Serie - S3 Méret: 40x150 mm Vastagság: 12 mm : 30 db. 5x60 végig menetes Tartó bütü felőli vége Tartó oldala 13 db. 5x60 11 db. 5x60 12,8 kn Tartó bütü felőli vége Tartó oldala 17 db. 5x60 13 db. 5x60 18,7 kn Serie - S4 Kérjük vegye figyelembe a 23. oldalon lévő csavarozási irányelveket. Méret: 55x110 mm Vastagság: 12 mm : 24 db. 5x60 végig menetes Tartó bütü felőli vége Tartó oldala 13 db. 5x60 11 db. 5x60 12,8 kn Serie - S5 Méret: 55x150 mm Vastagság: 12 mm : 30 db. 5x60 végig menetes Tartó bütü felőli vége Tartó oldala 17 db. 5x60 13 db. 5x60 20,9 kn 17

18 SHERPA- kötőelem rendszer XL - széria Műveleti terület A SHERPA XL nagy teherbírású vasalatok, a mérnöki faszerkezetek nagy teherbírású elemeinek szerelésére lett kifejlesztve. A SHERPA-rendszer szabványos méretezésének és kialakításának köszönhetően a fatartók előnybe kerültek az acél, illetve vasbeton gerendákkal, szerkezetekkel szemben. Előnyök Egyszerű és biztos tervezés és méretezés Gazdaságosság, a műhelyben történő szerelhetősége miatt Gyors összeállítás az építkezésen Összetett szerkezetekhez és csomóponti kapcsolatokhoz, kn terhelhetőség, egyszerű szerelhetőség 18

19 SHERPA- kötőelem rendszer XL-széria termékpalettája XL 250 DXL 280 Méret: 120x608 mm : 48 db. 8x160 végig menetes Méret: 140x605 mm : 63 db. 8x160 végig menetes 54 db. 8x160 végig menetes ca. 190 kn 48 db. 8x160 végig menetes ca. 250 kn XL 190 XL 140 Méret: 120x528 mm : 40 db. 8x160 végig menetes Méret: 120x448 mm : 32 db. 8x160 végig menetes 40 db. 8 x 160 végig menetes ca. 120 kn 32 db. 8x160 végig menetes ca. 140 kn XL 100 XL 120 Méret: 120x408 mm : 29 db. 8x160 végig menetes Méret: 120x368 mm : 25 db. 8x160 végig menetes 29 db. 8x160 végig menetes ca. 80 kn 25 db. 8x160 végig menetes ca. 100 kn XL 80 XL 70 Méret: 120x288 mm : 21 db. 8x160 végig menetes Méret: 120x328 mm : 24 db. 8x160 végig menetes 24 db. 8x160 végig menetes ca. 80 kn 21 db. 8x160 végig menetes ca. 70 kn XL 55 Méret: 120x248 mm : 18 db. 8x160 végig menetes 18 db. 8x160 végig menetes ca. 55 kn Kérjük vegye figyelembe a 23. oldalon lévő csavarozási irányelveket 19

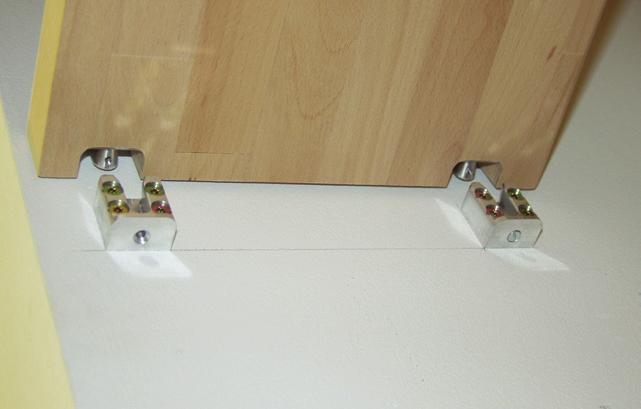

20 SHERPA- kötőelem rendszer szerelő-széria Műveleti terület A SHERPA szerelő szériát a balkonok, kocsibeállók, lépcsők, falelemek, télikertek, kerítéselemek összekapcsolására fejlesztették ki. Előnyök Egyszerűség a profiknak a helyszínen vagy a műhelyben Szinte magától érthetődő egyszerűség Biztos kapcsolat Egyszerű össze-, és szétszerelhetőség, ami az ideiglenes faszerkezeteknél elengedhetetlen szempont (pl. nyári kiülőkhöz) 20

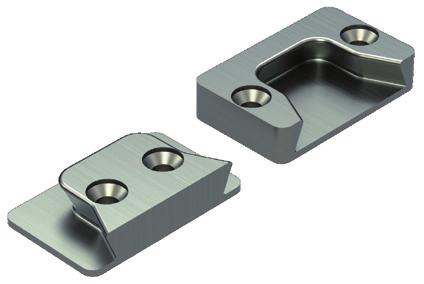

21 SHERPA- kötőelem rendszer Szerelő-széria termékpalettája A1 A3 Speciálisan télikertekhez. Méret: 35x55 mm Vastagság: 17 mm : 6x 5x60 Méret: 40x80 mm : 6x 5x60 Multi W8 Méret: 80x50 mm : 4x 8x80 Méret: 80x96 mm / 60x96 mm : 8x 8x80 1 biztonsági ék WTS6 spezial Méret: 110x35 mm : 9x 8x80 2x biztonsági csavar Nehéz lépcsőfordulókhoz. WTS5 spezial ideális a széles balkon-korlátokhoz. Méret: 110x35 mm : 9x 5x60 2x biztonsági csavar WTS1 spezial WTS3 spezial Méret: 55x35 mm : 6x 5x60 1x biztonsági csavar Speciálisan nagy terhelhetőségű lépcsőfordulókhoz. WTS1 Méret: 32x30 mm Vastagság: 17 mm : 6x 5x60 Méret: 32x35 mm : 6x 5x60 1x biztonsági csavar Lépcsőlapok, korlátok, oszlopok szereléséhez. mini 17 Méret: 17x40 mm Vastagság/Marási mélység: 10 mm : 4 vnt. 3,5x35 Kerekítés: 17 mm 21

22 SHERPA- kötőelem rendszer SHERPA speciális csavarok Mindegyik széria, összes méretű vasalatához léteznek SHERPA speciális csavarok, teljesen, vagy csak részben menetes kivitelben, erősített fejjel. Az egész SHERPA - koncepció egyetlen rendszerre épül, melyben a csavarok felhasználási módja és minősége meghatározza a kapcsolat biztonságát és minőségét. Az általános szabványokat szem előtt tartva, kell minden esetben a csavar típusát és minőségét, megválasztani. Garanciát a megadott névleges teherbírási értékek tekintetében kizárólag kizárólag a SHERPA-csavarok és a SHERPA-vasalat együttes használata esetében tudunk vállani. Megnevezés Méret speciális csavar a faépítészet-szériában 8 x 120 мм speciális csavar a faépítészet-szériában 8 x 80 мм speciális csavar, S-széria, edzett, végig menetes 5 x 60 мм speciális csavar, XL/DXL, edzett, önmetsző 8 x 160 мм speciális szerelő-csavarok 3,5 x 35 мм biztonsági csavar a speciális vasalathoz 4 x 8 мм speciális önmetsző csavar kiemelkedés elleni védelemmel 6 x 100 мм menetkiegészítés kiemelkedés ellen műanyag biztonsági ék a Multi-szerelővsalathoz SHERPA speciális csavarok: 5 x 60 mm 8 x 80 mm 8 x 120 mm 8 x 160 mm 22

23 SHERPA- kötőelem rendszer Megjegyzés a csavarozáshoz: Minden esetben a nagyobb furatszámú (csavarhely) elemet kell a melléktartó bütü felületére szerelni A SHERPA - Faépítészet széria elemei esetében, a Z engedélyeztetés alapján a 8 x 80 mm illetve a 8 x 120 mm-essherpa- speciális csavarok használhatóak. Az S-széria elemeihez pedig az 5 x 60 mm-es SHERPA speciális csavarok használhatóak. A SHERPA XL és DXL- széria vasalataihoz a 8 x 160 mm-es SHERPA-speciális csavarok használhatóak. Ez esetben ajánljuk a csavarok nyomatékkulccsal való behajtását ( MT = 20 Nm ) Megjegzés az előfúrásos csavarozáshoz: Ajánlott a SHERPA - Faépítészet széria elemei esetében az előfúrás az esetleges fasérülések elkerülése érdekében. Ehhez ajánljuk a SHERPA-előfúró készletünket. A SHERPA-XL/ DXL széria esetében ezt a műveletet kihagyhatjuk, hiszen a csavarvégek speciális kialakításának köszönhetően kímélik a faanyagot. 23

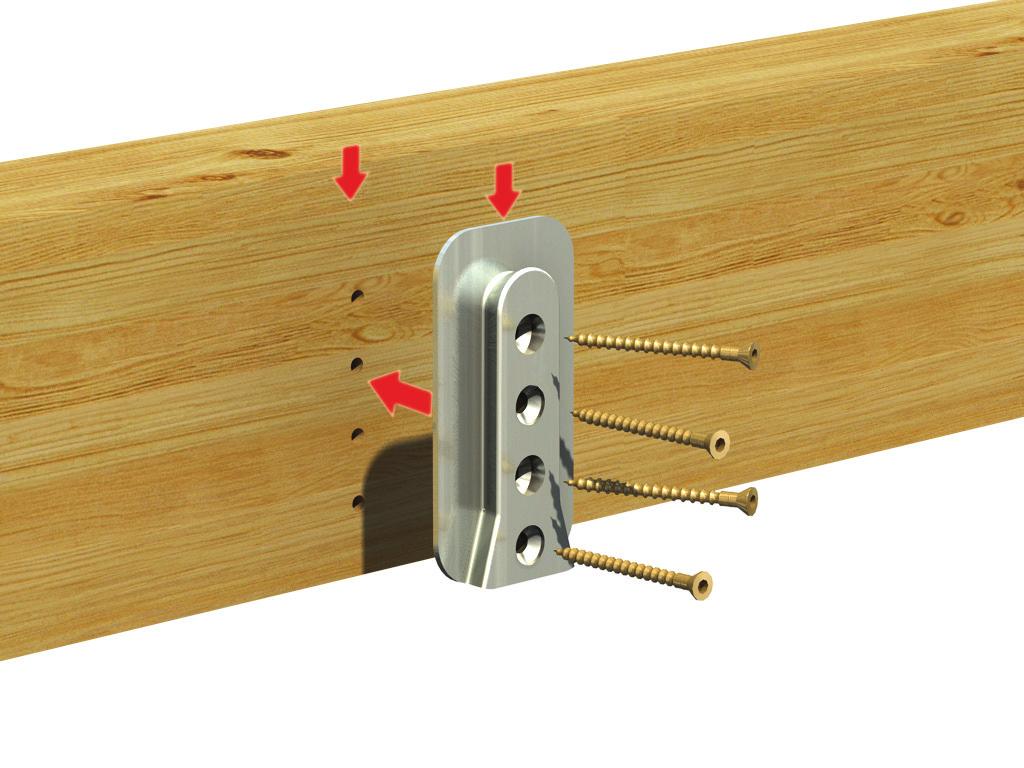

24 szerelési útmutató Megjegyzés: A Z engedélyeztetés alapján a 8 x 80 mm illetve a 8 x 120 mmessherpa- speciális csavarok használhatóak. Szerelési útmutató SHERPA A, B, C, C1, D, D1, E A2, KA, W8, WTS6 special, multi Pozícionálás Bütü oldal 8 x 120 mm Szerelés Minden esetben a nagyobb furatszámú (csavarhely) elemet kell a melléktartó bütü felületére szerelni Simán vagy süllyesztve A SHERPA Faépítészet elemeit is szerelhetjük süllyesztve. A marás mélysége függ a használt vasalat típusától, de minden esetben 1 mm-rel kevesebb, mint a vasalat vastagsága d = csavarátmérő Főtartó 8 x 80 mm Simán vagy süllyesztve 24 Minden SHERPA-elem élén a középvonal jelölve van a könnyebb pozícionálás érdekében. Előfúrás / egyenesen A faépítészet széria elemeinek rögzítéséhez ajánljuk a csavarok előfúrását. ozás - egyenesen Pozícionáláskor először az egyenes irányú csavarok helyét fúrjuk elő és hajtsuk be, majd azt követően a ferde irányúakat.

25 szerelési útmutató Szerelési útmutató Megjegyzés: A Z engedélyeztetés alapján a 5 x 60 mm-essherpa- speciális csavarok használhatóak. SHERPA S1, S2, S3, S4, S5 A1, A3, KA1, KT, K, WTS1 special, WTS1, WTS3 special, WTS5 special, mini 10, mini 17 Pozícionálás Bütü oldal 5 x 60 mm Minden esetben a nagyobb furatszámú (csavarhely) elemet kell a melléktartó bütü felületére szerelni Simán vagy süllyesztve Minden SHERPA-elem élén a középvonal jelölve van a könnyebb pozícionálás érdekében. Szerelés Simán vagy süllyesztve A SHERPA Faépítészet elemeit is szerelhetjük süllyesztve. A marás mélysége függ a használt vasalat típusától, de minden esetben 1 mm-rel kevesebb, mint a vasalat vastagsága. Behajtás Először az egyenes csavarokat hajtsuk be, majd azt követően a ferde csavarokat. Megjegyzés ( vonatkozik az összes SHERPA-vasalatra ): A megadott adatok csak tömörfára vonatkoznak, melyek C24-es ( S10 ) szilárdsági osztályba tartoznak ( EN 338:2009 vagy DIN 1052:2008 szabványoknak megfelelően ), illetve ragasztott tartók ( BSH ) esetében az EN 1194:1999 vagy DIN 1052:2008 szabvány szerint gyártottakra. A tömörfa maximális nedvességtartalma nem lehet több, mint 18 % a vasalatok rögzítésekor, illetve a vágását tekintve minimum bélátvágott anyag. A megadott névleges teherbíró képességekre garanciát a komplett SHERPA-rendszer alkalmazása esetén tudunk vállalni. Ajánljuk a vasalat csaphornyos részeinek kenőanyaggal történő kezelését ( pl. szilikonspray ) a súrlódás minimalizálása érdekében. A felületek, egymásba csúsztatáskor, teljesen párhuzamosak kell hogy legyenek, egyéb esetben a vasalat deformálódhat, illetve a faanyag is károsodhat. 25

26 szerelési útmutató Szerelési útmutató Megjegyzés: Engedélyeztetve s 8 x 160 mm-es SHERPA speciális csavar SHERPA XL / DXL Series XL 55, XL 70, XL 80, XL 100, SHERPA XL/DXL Serie XL 120, XL 140, XL 190, XL 250, DXL 280 A melléktartóra ( bütüre ) való szerelés Süllyesztett variácóban Simán rácsavarozva A marás mélysége a SHERPA XL / DXL vasalatok alkalmazása eseteén 3-5 mm-rel kevesebb mint a vasalatvastagság. Főtartóra való szerelés Süllyesztve a főtartón Simán rácsavarozva A marás mélysége a SHERPA XL / DXL vasalatok alkalmazása eseteén 3-5 mm-rel kevesebb mint a vasalatvastagság. Minden esetben ügyeljünk a vasalat elhelyezésére, illetve arra, hogy a nagyobb furatszámú elem kerüljön a melléktartóra. A SHERPA XL/DXL vasalatokat lehet süllyesztett illetve simán rácsavarozott formában szerelni. Az adott, teljesen menetes csavarok esetén nem szükséges az előfúrás, a speciális csavarhegynek köszönhetően. Először az egyenes csavarokat célszerű behajtani, a pozicionálás érdekében, majd utána a ferde csavarokat. 26 Ajánljuk a SHERPA XL/DXL kötőelemek nyomatékkulccsal való rögzítését ( MT=20 Nm )

27 A SHERPA vasalatok elhelyezése, pozícionálása A SHERPA vasalatok elhelyezése, pozícionálása A következő oldalon szereplő vázlatok, szemléltetik hogyan kell a fő- illetve melléktartón pozícionálni a vasalatokat. A vázlatokon a SHERPA XL/DXL-vasalatok szerepelnek, de értendő az összes SHERPA-vasalatra. Derékszögű főtartó-melléktartó kapcsolat esetében A vízszintes síkban szöget bezáró főtartómelléktartó kapcsolat esetén a csavar névleges átmérője a csavar névleges átmérője 27

28 A SHERPA vasalatok elhelyezése, pozícionálása A függőleges síkban szöget bezáró főtartó-melléktartó kapcsolat esetén a csavar névleges átmérője a csavar névleges átmérője 28

29 A SHERPA vasalatok elhelyezése, pozícionálása Egymásra merőleges, oszlop melléktartó kapcsolat esetén Két oldalról, az oszlopra merőleges oszlop-melléktartó kapcsolat esetén a csavar névleges átmérője a csavar névleges átmérője 29

30 SHERPA-Service SHERPA International Forródrót, információ, megrendelés egyéb technikai kérdések Kérdése van? Forduljon bizalommal hozzánk. Hozzáértő csapatunkkal, partnerhálózatunkkal biztosan megtaláljuk az Ön számára legmegfelelőbb megoldást. Info-Service Fon: +43 (0) Fax: +43 (0) Minden, a SHERPA termékekkel kapcsolatos információért a legrövidebb út a SHERPA Info-Service, legyen szó a rendszerről, termékekről, akciókról vagy egyéb információkról. 30 Postai cím SHERPA Connection Systems GmbH Badl 31 A Frohnleiten

31 SHERPA Service Rendelés Service Fon: +43 (0) Fax: +43 (0) A SHERPA-termépaletta kizárólag a minősített partnerhálózatunkban található meg. A egyszerű logisztikának köszönhetően rövid a szállítási határidő. 12:00 óráig beérkező rendelés esetén, a termék még az nap postára kerül, így már a következő nap, akár Önnél is lehet. Technik-HOTLINE Fon: +43 (0) Fax: +43 (0) office@sherpa-connector.com Mérnökeink a faipar, vagy építészet területén jól képzettek, így az Ön számára, a lehető leggazdaságosabb és leggyorsabb információt adják. 31
