1 DRASPO.HU

2 CÉGTÖRTÉNET A cég alapítója, Draspó Jenő 1972-től egy kis műhelyben kezdett néhány emberrel dolgozni. Főleg kisfődarabok, részegységek, elektromos berendezések, hűtőventillátor-tengelykapcsolók, hidraulikus munkahengerek felújításával foglalkoztak. Az igényes munkavégzés, a szakmai fejlődés, a precizitás folyamatosan eredményesebbé tette a vállalkozást. A termékskála bővült, a technologizáltság teljes körűvé vált, melyet külső cégek bevizsgáltak és minősítettek. Ilyen volt a szervokormányművek felújítása, illetve a lengéscsillapító gyártás, javítás. Kihasználva a felújításban szerzett tapasztalatokat, 1989-ben már egy nagyobb saját telephelyen megindult a személygépkocsi javítás és vizsgáztatás, majd újabb termékek, ventillátor kuplung és vízszivattyú gyártása az IKARUS autóbuszokhoz ben az autószerviz a jó műszaki és szakmai színvonalának elismerése képpen a BOSCH szerviz és alkatrész kereskedői hálózat része lett, mely tovább segítette a fejlődést ban új telephellyel bővült a cég, ahol folyamatos beruházásokkal már két 400 négyzetméteres raktár, két 400 négyzetméteres gyártócsarnok, szociális épület és irodaépület tette lehetővé a növekvő feladatok ellátását től új termékcsoporttal bővült a cég, a német első beszállítói minőségű COHLINE tömlőkkel és csatlakozókkal. Ezen anyagokból IKARUS alkatrészek gyártása kezdődött illetve nagykereskedelmi tevékenység alakult ki. A nagykereskedelmi tevékenység egyre széleskörűbbé vált, és fokozatosan kiterjedt teljeskörűen az IKARUS alkatrészekre szeptember 1-vel megvásárlásra került az AUTÓKER Gamma Kft., amely egy kereskedelmi cég, fő profilja az autóbusz alkatrészek forgalmazása. A cég 2009 óta Szigetszentmiklóson működik, közel féle terméket magába foglaló raktárral, rugalmas szállítási kapacitással ban tovább bővült a tevékenység és a telephelyek száma, Szigetszentmiklóson, a régi Csepel Autógyár területén lévő szervokormány üzemmel, amely divízióként integrálódott be az alapcégbe. Itt közel 7000 négyzetméteres csarnokban szervokormányok gyártása, felújítása történik, illetve különféle alkatrészek forgácsolási munkái. A fejlődés lehetővé tette, hogy 2004 tavaszán a Csepel Autó Kft. is megvásárlásra kerüljön. A cég szintén Szigetszentmiklóson, a régi Csepel Autógyár területén működik, fő profilja lemezmegmunkálás, préselés, sajtolás év végén és 2005 elején bővült cégünk a Volánbusz Járműtechnika és a Csonka János Járműszerelvény-gyártó Rt. eszközeinek és termékkörének megvásárlásával, melyek a Szervokormány Divízióba integrálódtak. Ezzel a bővítéssel lehetővé vált kompresszorok, olajszűrők gyártása, felújítása, valamint autóbusz futóművek, motorok, sebességváltók felújítása, javítása júniusában tovább bővült a cégcsoport. Megvásárlásra került a Villtesz Kft., amely Diósjenőn működik, és fő profilja autóvillamossági termékek gyártása ban a Csepel Auto Kft-ét egy új korszerű 3000 m2 üzemcsarnokba költöztettük amit a legújabb préselési es hegesztési gépekkel és technológiaval bővítettük,ezzel növelve présüzemünk kapacitását. A tevékenységek piaci elismertségét bizonyítja, hogy a termékeket hazai és több külföldi járműgyártó cég az új járművekbe beépíti, valamint a cég számos közlekedési társaság (BKV, Volánok) kiemelt beszállítója. Az export tevékenység is egyre bővült, fő piacaink Németország, Svájc, Oroszország, Ukrajna, Románia, Lengyelország, Szlovákia. A cégek rendelkeznek a szükséges ISO minősítéssel. A leírtakból érzékelhető vállalkozásainknak a járműiparban és alkatrész kereskedelemben történő egyre fokozottabb szerepvállalása. A sikeresség alapjának a múltban és a jelenben is a szakértelmen alapuló pontos szolgáltatást, gyártást és a korrekt üzleti magatartást tartottam és tartom ma is. Bízom benne, hogy fejlődésünk a jövőben is töretlen lesz, kívánom ezt jelenlegi és leendő partnereinknek is. Draspó Jenő

3 DRASPÓ-TEMPÓ AUTÓ ÉS SZOLGÁLTATÓ KFT. Alkatrész Kereskedelem, Gyártás és Felújítás Divízió Hazai és nyugati típusú autóbuszokhoz gyártunk és újítunk fel alkatrészeket: Fékkarok: Haldex, Wabco Fűtőkészülékek: Webasto, Eberspächer Kuplungok: Sachs Vízszivattyúk: Volvo, DAF, Mercedes, MAN, Scania, Cummins, Detroit Diesel Lengéscsillapítók: Sachs, Credo Önindítók generátorok: Bosch, Remy, Lucas Adagolók: Bosch Elektromos ventillátor kuplungok: Linning A cég telephelye és székhelye (irodák, raktárak, valamint a termékgyártó üzemek) Szigetszentmiklóson, mintegy m²-en, az ÁTI-SZIGET ipari park területén találhatók. FŐBB REFERENCIÁINK: - Claas Service GmbH - Claas Hungária Kft. - Claas Saulgau Gmbh - Nabi - Rába - Volán társaságok - BKV, BKK, Budapesti Közlekedési Vállalat és egyéb külföldi partnerei 1

4 2 Cégünk 8000 m -en folytat megmunkáló tevékenységet. Körülbelül 300 megmunkáló gép áll rendelkezésre. Ezek hagyományos és CNC esztergagépek, megmunkáló központok, különböző köszörűgépek (síkköszörűk, palástköszörűk, furatköszörűk) és hagyományos fúró-maró és üregelő gépek. Kizárólagos forgalmazói vagyunk a világszerte elismert német COHLINE termékeknek, hidraulika, fék, üzemanyag és polyamid tömlőknek, illetve csatlakozóknak. E termékkörben országos hálózatot hoztunk létre. Az általunk gyártott lengéscsillapítóval és COHLINE termékekkel elnyertük az IKARUS első beszállítói jogát is. R SERVICE 2 C O H L I N E PRODUCTS

5 DRASPÓ-TEMPÓ AUTÓ ÉS SZOLGÁLTATÓ KFT. SZERVOKORMÁNY ÉS FORGÁCSOLÓ DIVÍZIÓ Szervokormány és Forgácsoló Divízió fő termékei a hidraulikus szervokormány, kormányoszlop és a tengelykapcsoló. Ezeket az egységeket különféle autóbuszokba és tehergépkocsikba építik be (IKARUS, RÁBA, NABI). Jelenleg a spanyol-amerikai Bendix Espana SA licence alapján készült C-300-as és C-500-as szervokormányok, valamint ezek típusváltozatát gyártjuk első beépítésre, továbbá a régi 069-es típuscsalád alkatrészeit pótalkatrészként. A termékskála magába foglalja a különbözõ típusú kormánymûvek mellett a beépítésükhöz szükséges kormánybakok, kormányoszlopok, kormányfõkarok gyártását is. A Kft. szervokormányai hosszú élettartamukról és megbízhatóságukról híresek, amit az elmúlt évtized több százezer kormányművel szerzett tapasztalatok igazolnak. TECHNIKAI ADATOK: HIDRAULIKUS SZERVOKORMÁNYOK C megengedett max. nyomás: 140 bar (14Mpa) - olajszivattyú szükséges szállító teljesítménye: 9 liter/min. - nyomaték a kormánytengelyen: 2700 Nm/140bar - a kormánymű belső áttétele: 21.2:1 vagy 17.7:1 C megengedett max. nyomás: 140 bar (14 Mpa) - olajszivattyú szükséges szállító teljesítménye: 14 liter/min. - nyomaték a kormánytengelyen: - állandó áttételnél: 5100 Nm/140 bar - változó áttételnél: Nm/140 bar - a kormánymű belső áttétele: típusfüggő 3

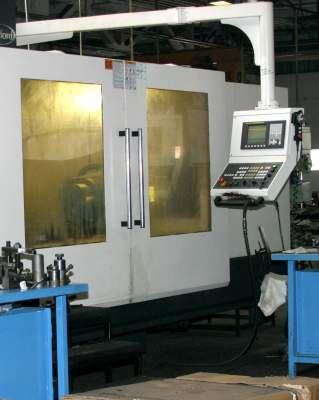

6 VIZSZINTES MEGMUNKÁLÓ KÖZPONT CNC ESZTERGAGÉP Gyártó: OKUMA Típus: MA-500HB Mennyiség: 2 db Technikai adatok: Elmozdulások X/Y/Z 700/900/780 mm Asztal mérete 500x500 mm Asztal max terhehetősége 800 kg Főorsó fordulatszám 6000 U/min Előtolási sebesség max. 60 m/min Gyorsjárat 60 m/min Meghajtás teljesitménye 30/22 kw Szerszám felfogás Bt50 Szerszámtár kapacitás 40 db Gép súlya 23 Befoglaló méret 3.1x6.0x3.9 m Gyártó: OKUMA Technikai adatok: Elmozdulások X/Z/W C tengely elmozdulás Max. esztergálható átmérő Főorsó fordulatszám Előtolási sebesség max. Gyorsjárat Orsók száma 2 Revolverfejek száma 1 Szerszámok száma 12 Szerszámok méret Szerszám váltássi idő Meghajtó teljesítmény Gép súlya Befoglaló méret Típus: LB300-MW Mennyiség: 1 db 260/580/580 mm 360 Grad 370 mm U/min 1000 mm/u m/min 25x25 mm 0.1 sec 11/15 kw 4.6 t 2.7x1.8x2.2 m FÜGGŐLEGES MEGMUNKÁLÓ KÖZPONT CNC ESZTERGAGÉP 4 Gyártó: OKUMA Típus: Euro Center V50 Mennyiség: 1 db Technikai adatok: Elmozdulások X/Y/Z 1020/510/585 mm Asztal mérete 1200x510 mm Asztal max. terhelése 680 kg Főorsó fordulatszám U/min Előtolási sebesség max. 8 m/min Gyorsjárat 85 m/min Főorsó teljesítménye 18 kw Szerszám felfogás Bt40 Szerszámtár kapacitás 20 db Csere idő 6 sec Gép súlya 4.5 t Befoglaló méret 2.8x3.0x2,0 m Gyártó: TAKISAWA Típus: NEX.110 Mennyiség: 1 db Technikai adatok: Elmozdulások X/Z 820/710 mm Max. esztegálható átmérő 400 mm Főorsó fordulatszám U/min Max. előtolási sebesség 1260 mm/min Gyorsjárat 16-22m/min Revolverfejek száma 1 Szerszámok száma 18 Szerszám méret 25x25 mm Főorsó mérete 75 mm Meghajtás teljesítménye 15/18.5 kw Gép súlya 4.8 t Befoglaló méret 2.8x1.8x1.8 m

7 VEZESD A JÖVŐDET! C700 KORMÁNYMŰ ÚJ FEJLESZTÉS Kormánymű áttétel választható: a) 19.2:1 b) 21.6:1 Kormánykerék fordulatok száma 97º kormánykar elfordulásnál: a) 5.2 b) 5.8 Kormánykar elfordulás (kinematikailag kihasználható): 2x48.5º Hidraulikus nyomaték 150 bar nyomáson 90% hatásfoknál: 7300 Nm Üzemi nyomás: 160 bar max. Kormányzott tengely terhelése (javasolt érték): kg 3 Szivattyú javasolt szállítása: dm /perc Megengedett üzemi hőmérséklet: 100 ºC max. Olajminőség: ATF Type A 3 Kormánymű olajtérfogata: kb. 1.9 dm Kormánymű tömege (olaj és kormánykar nélkül): kb. 48 kg 5

8 KORMÁNYOSZLOPOK Egycsuklós kormányoszlopok: - fix beépítési hosszúság - maximális átvihető nyomaték: 165 Nm, ha a csuklóvilla hajlásszöge 30 Kétcsuklós kormányoszlopok: - beépítési hossz min.: 270 mm, max.: 1200 mm - hosszkiegyenlítés: mm - maximális átvihető nyomaték: 165 Nm, ha a csuklóvilla hajlásszöge 30 GYÁRTÁSI TECHNOLÓGIÁK: Cégünk az évek során magasfokú technológia fejlesztéseken esett át. Az elmúlt négy évben gépparkunk 50 % kicserélődött, modernizálódott. A következő felsorolásban a teljeség igénye nélkül bemutatjuk gépeinket és a végezhető gyártási technológiákat: Gépi szalagfűrészelés Ø 400 mm-ig, függőleges üregelés, horizontális és vertikális tengelyes gépi megmunkálóközponttal történő megmunkálások, fogaskerék gyártási technológiák / lánc, egyenes, evolvens stb., hagyományos esztergálás, CNC vezérlésű esztergálás, egyorsós, ellenorsós és többorsós esztergaautomata esztergálás, karusszel esztergálás, asztali fúrógéppel fúrás, oszlopos fúrógéppel fúrás, sugár fúrógéppel fúrás, többorsós fúrógéppel fúrás, külső hengeres felületek köszörülése, csúcsnélküli beszúró köszörülés, csúcsnélküli áteresztő köszörülés, furat köszörülés, fog köszörülés golyópálya köszörülés Stb. Wenzel 3D koordinata mérőgép - Mérési tatomány 800x1500x700 (xyz) tapintó rendszer - Hosszmérési bizonytalanság 2,5+L/300 (L in mm) TP200 - Üzemi hőmérsáklet 15C- 30C - Bázisasztal használható felület 2340x1100mm - Térszükséglet 2980x1550x2700mm - Bázisasztal vastagság :250mm - Munkamagasság:800mm - Súly: 2850 kg Az y tengely vezetőprofilja közvetlenül a bázisasztalba van bedolgozva,ezáltal biztosított a hosszú távú stabilitás. 6

9 DRASPÓ-TEMPÓ AUTÓ ÉS SZOLGÁLTATÓ KFT. Csonka János Járműszerelvénygyártó Részleg 2005-ben bővült a Divízió ezzel a részleggel, melynek fő profilja légsűrítők, kenőolajszűrők, üzemanyagszűrők, kenőolajhűtők, légkürtök gyártása és felújítása. LÉGSŰRÍTŐ TÍPUSOK TK-200-as család a gépjárművek sűrített levegő ellátását szolgálja. Lökettérfogat: 308 cmł Névleges fordulat: 2400 f/p Légszállítás: 380 l/p Teljesítményfelvétel: 3.2 kw A TK 400-as család lemezszelepes kivitelben készül. Lökettérfogat: 400 cmł Névleges fordulat: 3000 f/p Légszállítás: 650 l/p Teljesítményfelvétel: 6.5 kw A TK 300-as család lemezszelepes kivitelben készül. Lökettérfogat: 308 cmł Névleges fordulat: 3000 f/p Légszállítás: 500 l/p Teljesítményfelvétel: 4.7 kw típusú vízhűtéses légsűrítő Lökettérfogat: 400 cm ł Névleges fordulat: 3000 f/p Légszállítás: 650 l/p Teljesítményfelvétel: 6,5 kw 7

10 LÉGKÜRTÖK: (370 Hz) (600 Hz) Típus Hangfrekvencia Hz Hangnyomás szint db Levegő nyomás bar Rendelhető opciós kivitel KENŐOLAJ- HŰTŐK: (Euro1) (Euro2) Max. hőteljesítmény: 105 MJ/h 7 m³/h átfolyó olaj, ill. 24 m³/h hűtővíz mennyiség esetén Típus Euro- 1 Euro- 2 Max.hőteljesítmény MJ/h Átfolyó olajmennyiség m 3 /h 7 7 Átfolyó hűtővíz m 3 /h Rendelhető opciós kivitel

11 DRASPÓ-TEMPÓ AUTÓ ÉS SZOLGÁLTATÓ KFT. Autóbusz Fődarab- és Részegységjavító Részleg 2004-ben bővült a Divízió ezzel a részleggel, melynek tevékenységi köre fődarabok (motorok, futóművek, ZF és Voith sebességváltók, differenciálmű) és részegységek javítása, felújítása (fékkarok, fékkulcsok, tengelycsonkok, kerékagyak, kuplungszerkezetek, szíjfeszítők, szervoszivattyúk, gázlehúzók, vízszivattyúk, fékszerkezetek, hengerfejek, közvetítőkarok, lengőkarok, fékkamrák), továbbá Volvo DAF, MAN, Neoplan, Mercedes és egyéb nyugati autóbusz fődarab- és részegységeinek javítása és felújítása. Főbb referenciáink: BKV, Volán Társaságok, egyéni járműparkot fenntartó üzemeltetők FÉKNYEREG A felújítható típusok: - A nemzeti Közlekedési Hatóság által "H" minősítő jel használatával felújítható féknyereg típusok: KNORR SN típuscsalád, KNORR SB típuscsalád MEREITOR D3, DUCO, DX195, ELSA, LISA típuscsalád WABCO-PAN típuscsalád Technológiánkról: - Az alkatrészek mosása, tisztítása környezetbarát technológiával, vízbázisú automata alkatrésztisztító berendezéssel történik. - A szemcseszórással előkészített féknyereg házak nem megfelelő, illetve kopott alkatrészeit, eredeti, gyári javítókészletből pótoljuk. - A szerelési műveletekhez alkalmazott célszerszámok biztosítják a gyors és pontos munkavégzést - A felújított féknyergek minőségét a szakszerűen elvégzett javítás és a gyári előírásoknak megfelelő kenőanyagok alkalmazása mellett, a darabonként elvégzett repedésvizsgálat és funkcionális végátvételi ellenőrzés biztosítja. 9 9

12 AUTÓKER GAMMA KFT. Az AUTÓKER GAMMA Kft. a volt Autóker vállalat-csoport többszöri szervezeti átalakulását követően alakult meg szeptemberében, mikor is a DRASPÓ-TEMPÓ Autó és Szolgáltató Kft. tulajdonába került. Korszerű, jelentős kapacitású raktárral, több mint cikket magába foglaló készlettel, ütőképes járműparkkal és igények szerinti kiszállítással tudjuk kiszolgálni vevőinket. A két cég együttműködésének köszönhetően meghatározó szerepünket továbbra is sikerült megőriznünk és hagyományosan is jó üzleti kapcsolatainkat tovább tudtuk erősíteni valamennyi VOLÁN társasággal, a BUDAPESTI KÖZLEKEDÉSI ZRT-vel, valamint a legtöbb vidéki helyi közlekedési társasággal. Lehetővé vált, hogy a karbantartásokhoz hagyományosan szükséges alkatrészigények kielégítésén túl a motorok, főegységek és ezek felújított alkatrészigényeit is kielégíthessük. 10 Buszalkatrész kínálatunk a következő márkákhoz: Volvo, Ikarus, MAN, DAF, Scania, Mercedes - motorok, kis főegységek és alkatrészeik - alváz, futómű, kormány, fékrendszer és alkatrészeik - felépítmény alkatrészek és tartozékok 2006 júniusában tovább bővült a cégcsoport a Villtesz termékek gyártásával illetve forgalmazásával, melynek fő profilja autóvillamossági termékek. A Viltesz termékek kizárólagos forgalmazója az Autoker Gamma Kft. Általános, elektromos és felszerelési kínálatunk: - csapágyak - fékszalagok - hidraulika, fék, üzemanyag, polyamid tömlők és csatlakozók - önindítók, generátorok - szélvédők, üvegek - akkumulátorok - lámpák, izzók - kürtök, relék - kábelek, biztosítékok

13 GAMMA SPARE PARTS A Draspó Tempó Cégcsoport új saját gyártású termékcsaláddal bővült, amely a Gamma Spare Parts nevet kapta. Az új termékeink korszerű technológiával és magas minőségben készülnek. A Gamma termékcsalád széles választékban kínál alkatrészeket több autóbusz típushoz pl. szűrők, relék, kapcsolók, ablaktörlő lapátkar, ékszíjfeszítők, motortartó gumibak, szimeringek, tömlők, légrugók, vízhűtők, intercoolerek. 11

14 CSEPEL AUTÓ IPARI TERMELŐ ÉS KERESKEDELMI KFT. A társaság szakmai múltját tekintve 1950-től kezdődően foglalkozik préstechnológiát igénylő alkatrészek gyártásával. Ezen időponttól az 1970-es évekig a Csepel típusú teherautók lemezalkatrészeinek gyártását végezte, majd az 1970-es évektől kezdődően az IKARUS típusú autóbuszokhoz gyártott alkatrészeket év elején készült el új, 3000 m²-es üzemcsarnokunk az ÁTI-Sziget Ipari Park területén, ahol korszerű körülmények között, további nagy teljesítményű gépek beállításával folytatjuk a termelést. Jelenlegi fő tevékenységünk személygépkocsi alkatrészek gyártása. Ezen alkatrészek elsősorban az autók különféle karosszéria elemei, melyeket sajtolással és ponthegesztéssel állítunk elő. 12

15 GÉPPARK: sajtológépek, melyek excenter- és hidraulikus prések, teljesítményük t-ig terjed. - hegesztőgépek - álló és függesztett ponthegesztők - hegesztőrobotok dan szorítóerő - 56 kwa heggesztő teljesítmény - inverteres - csaphegesztés ÚJ 3 db Fanuc 710 ACi robot TECNA tipusú hegesztő fejjel inverteres vezérléssel, ponthegesztéshez Technológiai adatok : 400 Da N szorítóerő 56 KWA teljesítmény 1 db Fanuc ARC Mate 100 robot Co hegesztéshez 1 db SOYER típusú csaphegesztő berendezés 13

16 PRÉSGÉPEK ADATAI / PRESS MACHINE STANDARD SPECIFICATION / Supplier name / Beszállító neve: Supplier code / Beszállító kód: Csepel Autó Kft Date / Dátum: t Supplier name / Beszállító neve: Supplier code / Beszállító kód: Csepel Autó Kft Date / Dátum: t Machine name/ Gépnév: Körhagyós sajtó Machine name/ Gépnév: Körhagyós sajtó Machine type / Géptípus: DKS-63 Machine type / Géptípus: LE 250-A QTY of machine / Gépszám (pcs/db): 2 QTY of machine / Gépszám (pcs/db): 1 Force / Erő (ton): 63 Force / Erő (ton): 250 Stroke length and number / Lökethossz és löketszám (mm - 1/min): löket: Stroke length and number / Lökethossz és löketszám (mm - 1/min): löket: Ram adjustment (slide) / Medve állíthatósága 70 Ram adjustment (slide) / Medve állíthatósága 100 Max die height / Maximális szerszámmagasság (mm): 400 Max die height / Maximális szerszámmagasság (mm): 380 asztal nélkül Bolster size / Asztal mérete (mm x mm): Cushion area / Ráncfogás területe (mm x mm): Cushion force / Ráncfogó erő (ton): 520x700 Bolster T. size / Asztal T. horony mérete (mm): A=22 B= 22 C= 16 D=37 nincs Bolster size / Asztal mérete (mm x mm): 800x1120 Bolster T. size / Asztal T. horony mérete (mm): A=27 B= 27 C= 20 D=48 Cushion area / Ráncfogás területe (mm x mm): Cushion force / Ráncfogó erő (ton): Cushion type / Ráncfogó típusa: Cushion stroke / Ráncfogó lökete: Drawings / Rajz az asztalról és a medvéről Cushion type / Ráncfogó típusa: Cushion stroke / Ráncfogó lökete: pneumatikus 120mm Cushion pin pitch / Ráncfogó csapok osztása Pin diameter / Ráncfogó csap átmérője (mm): Ram size / Medve mérete (mm x mm): 280x450 Ram T. size / Medve T. horony mérete (mm): A=22 B=22 C= 16 D=37 A D B C Cushion pin pitch / Ráncfogó csapok osztása Pin diameter / Ráncfogó csap átmérője (mm): Ram size / Medve mérete (mm x mm): A= B= C= D= nincs 430x765 Ram T. size / Medve T. horony mérete (mm): A D B C Notes / Megjegyzés: Medvén befogócsap is van. Átmérője 50 mm Notes / Megjegyzés: A medvén nincs horony. Befogás csappal történik. Átmérő 60 mm Supplier name / Beszállító neve: Supplier code / Beszállító kód: Csepel Autó Kft Date / Dátum: t Supplier name / Beszállító neve: Supplier code / Beszállító kód: Csepel Autó Kft Date / Dátum: t Machine name/ Gépnév: Körhagyós sajtó Machine name/ Gépnév: Körhagyós sajtó Machine type / Géptípus: ERFURT PEE 250 Machine type / Géptípus: K 274 A QTY of machine / Gépszám (pcs/db): 1 QTY of machine / Gépszám (pcs/db): 1 Force / Erő (ton): 250 Force / Erő (ton): 315 Stroke length and number / Lökethossz és löketszám (mm - 1/min): löketh.: Stroke length and number / Lökethossz és löketszám (mm - 1/min): 460 Ram adjustment (slide) / Medve állíthatósága 130 Ram adjustment (slide) / Medve állíthatósága 150 Max die height / Maximális szerszámmagasság (mm): 430 Max die height / Maximális szerszámmagasság (mm): 470 Bolster size / Asztal mérete (mm x mm): 730x1010 Bolster T. size / Asztal T. horony mérete (mm): A=28 B= 18 C= 18 D=47 Cushion area / Ráncfogás területe (mm x mm): Cushion force / Ráncfogó erő (ton): Cushion type / Ráncfogó típusa: Cushion stroke / Ráncfogó lökete: Cushion pin pitch / Ráncfogó csapok osztása Pin diameter / Ráncfogó csap átmérője (mm): Ram size / Medve mérete (mm x mm): 1,2 pneumatikus 100mm nincs 290x635 A=28 B=18 C=18 D= Ram T. size / Medve T. horony mérete (mm): A D B C Bolster size / Asztal mérete (mm x mm): Cushion area / Ráncfogás területe (mm x mm): Cushion force / Ráncfogó erő (ton): Cushion type / Ráncfogó típusa: Cushion stroke / Ráncfogó lökete: Cushion pin pitch / Ráncfogó csapok osztása Pin diameter / Ráncfogó csap átmérője (mm): Ram size / Medve mérete (mm x mm): 980x1000 Bolster T. size / Asztal T. horony mérete (mm): A=28 B= 35 C= 25 D=47 450x hidropneumatikus 150mm 150x x960 Ram T. size / Medve T. horony mérete (mm): A=28 B=35 C=25 D=47 38 A D B C Notes / Megjegyzés: A medvén nincs horony. Befogás csappal történik. Átmérő 60 mm Notes / Megjegyzés: A medvén nincs horony. Befogás csappal történik. Átmérő 60 mm 14

17 PRÉSGÉPEK ADATAI / PRESS MACHINE STANDARD SPECIFICATION / Supplier name / Beszállító neve: Supplier code / Beszállító kód: Csepel Autó Kft Date / Dátum: t Supplier name / Beszállító neve: Supplier code / Beszállító kód: Csepel Autó Kft Date / Dátum: t Machine name/ Gépnév: Körhagyós sajtó Machine name/ Gépnév: Körhagyós sajtó Machine type / Géptípus: KA 2536 Machine type / Géptípus: LKT-500 QTY of machine / Gépszám (pcs/db): 2 QTY of machine / Gépszám (pcs/db): 1 Force / Erő (ton): 400 Force / Erő (ton): 500 Stroke length and number / Lökethossz és löketszám (mm - 1/min): 240 Stroke length and number / Lökethossz és löketszám (mm - 1/min): 500mm; 9 1/m Ram adjustment (slide) / Medve állíthatósága 180 Ram adjustment (slide) / Medve állíthatósága 200mm Max die height / Maximális szerszámmagasság (mm): 530 Max die height / Maximális szerszámmagasság (mm): 1200mm Bolster size / Asztal mérete (mm x mm): 980x1000 Bolster T. size / Asztal T. horony mérete (mm): A=28 B= 37 C= 20 D=47 Cushion area / Ráncfogás területe (mm x mm): Cushion force / Ráncfogó erő (ton): Cushion type / Ráncfogó típusa: Cushion stroke / Ráncfogó lökete: 450x450 10/50 hidropneumatikus 180mm Bolster size / Asztal mérete (mm x mm): 2000x1490 Bolster T. size / Asztal T. horony mérete (mm): A=28 B= 20 C= 22 D=48 Cushion area / Ráncfogás 1350x650 területe (mm x mm): a feladó csapok közepe Cushion force / Ráncfogó erő (ton): 80/120 Cushion type / Ráncfogó típusa: Cushion stroke / Ráncfogó lökete: pneumatikus, kétrészre osztott ráncfogó Cushion pin pitch / Ráncfogó csapok osztása Pin diameter / Ráncfogó csap átmérője (mm): Ram size / Medve mérete (mm x mm): 150x x900 A=28 B=37 C=20 D=47 38 Ram T. size / Medve T. horony mérete (mm): A D B C Cushion pin pitch / Ráncfogó csapok osztása Pin diameter / Ráncfogó csap átmérője (mm): Ram size / Medve mérete (mm x mm): 150x x1440 Ram T. size / Medve T. horony mérete (mm): A=28 B=20 C=22 D=28 40mm A D B C Notes / Megjegyzés: A medvén nincs horony. Befogás csappal történik. Átmérő 60 mm Notes / Megjegyzés: Asztal "T" horony osztása 220; 275; 325 mm. Medve "T" horony osztása 220 mm. Pótasztal mérete 1800x1450 mm. Supplier name / Beszállító neve: Supplier code / Beszállító kód: Csepel Autó Kft Date / Dátum: t Supplier name / Beszállító neve: Supplier code / Beszállító kód: Csepel Autó Kft Date / Dátum: t Machine name/ Gépnév: S x2500/ED Machine name/ Gépnév: Körhagyós sajtó Machine type / Géptípus: ISGEC Machine type / Géptípus: Erfurt PKZV 8001 QTY of machine / Gépszám (pcs/db): 1 QTY of machine / Gépszám (pcs/db): 1 Force / Erő (ton): 800 Force / Erő (ton): 800 Stroke length and number / Lökethossz és löketszám (mm - 1/min): 500mm; 5 1/m Stroke length and number / Lökethossz és löketszám (mm - 1/min): 500mm; 14 1/min Ram adjustment (slide) / Medve állíthatósága 400mm Ram adjustment (slide) / Medve állíthatósága 490mm Max die height / Maximális szerszámmagasság (mm): 1000mm Max die height / Maximális szerszámmagasság (mm): 1000mm Bolster size / Asztal mérete (mm x mm): 4000x2500 Bolster T. size / Asztal T. horony mérete (mm): A=28 B= 27 C= 21 D=50 Cushion area / Ráncfogás területe (mm x mm): Cushion force / Ráncfogó erő (ton): 1100 KN Cushion type / Ráncfogó típusa: Cushion stroke / Ráncfogó lökete: Cushion pin pitch / Ráncfogó csapok osztása Pin diameter / Ráncfogó csap átmérője (mm): Ram size / Medve mérete (mm x mm): 3000x1500 pneumatikus 150x x2500 A=28 B=27 C=21 D= mm Ram T. size / Medve T. horony mérete (mm): A D B C Bolster size / Asztal mérete (mm x mm): Cushion area / Ráncfogás területe (mm x mm): Cushion force / Ráncfogó erő (ton): Cushion type / Ráncfogó típusa: Cushion stroke / Ráncfogó lökete: Cushion pin pitch / Ráncfogó csapok osztása Pin diameter / Ráncfogó csap átmérője (mm): Ram size / Medve mérete (mm x mm): 4000x2500 Bolster T. size / Asztal T. horony mérete (mm): A=36 B= 28 C= 28 D= x /160 hirdopneumatikus 150x mm 4000x2500 Ram T. size / Medve T. horony mérete (mm): A=36 B=28 C=28 D= Asztal horonyközép osztása 300mm Medve horonyközép osztása 300mm A B C D Notes / Megjegyzés: Notes / Megjegyzés: 15

18 PRÉSGÉPEK ADATAI / PRESS MACHINE STANDARD SPECIFICATION / Supplier name / Beszállító neve: Supplier code / Beszállító kód: Csepel Autó Kft Date / Dátum: t Supplier name / Beszállító neve: Supplier code / Beszállító kód: Csepel Autó Kft Date / Dátum: t Machine name/ Gépnév: Körhagyós sajtó Machine name/ Gépnév: Hidraulikus kettős működésű Machine type / Géptípus: Voronyezs K378 A Machine type / Géptípus: ZH 1800 QTY of machine / Gépszám (pcs/db): 1 Force / Erő (ton): 1000 Stroke length and number / Lökethossz és löketszám (mm - 1/min): Ram adjustment (slide) / Medve állíthatósága QTY of machine / Gépszám (pcs/db): 1 Force / Erő (ton): felső Ráncfogó 630 t húzómedve 1200 t Stroke length and number / Lökethossz és löketszám (mm felső ráncfogó lökete /min): húzómedve elmozdulása 1550mm Ram adjustment (slide) / húzómedve relatív Medve állíthatósága elmozdulása 450 mm Max die height / Maximális szerszámmagasság (mm): 720 Max die height / Maximális szerszámmagasság (mm): 1500 Bolster size / Asztal mérete (mm x mm): Cushion area / Ráncfogás területe (mm x mm): Cushion force / Ráncfogó erő (ton): Cushion type / Ráncfogó típusa: Cushion stroke / Ráncfogó lökete: Cushion pin pitch / Ráncfogó csapok osztása Pin diameter / Ráncfogó csap átmérője (mm): Ram size / Medve mérete (mm x mm): 3200x1700 Bolster T. size / Asztal T. horony mérete (mm): A=36 B= 28 C= 28 D= x /25 hirdopneumatikus 150x mm 3200x1500 Ram T. size / Medve T. horony mérete (mm): A=36 B=28 C=28 D= Asztal horonyközép osztása 300mm Medve horonyközép osztása 300mm A B C D Bolster size / Asztal mérete (mm x mm): 4000x2500 Bolster T. size / Asztal T. horony mérete (mm): A=28 B= 28 C= 20 D=47 Cushion area / alsó ráncfogás osztott 2db Ráncfogás területe (mm x mm): 1600x1750 Cushion force / alsó ráncfogó 250 t Ráncfogó erő (ton): Cushion type / Ráncfogó típusa: hirdaulikus Cushion stroke / alsó ráncfogás osztott 2db Ráncfogó lökete: Cushion pin pitch / Ráncfogó csapok osztása Pin diameter / Ráncfogó csap átmérője (mm): 1600x1750 löket x150 Ram size / Medve felső ráncfogó 4000x2500 (mm x mm): húzómedve 1500x3000 mérete Ram T. size / Medve T. horony mérete (mm): A=28 B=28 C=20 D=47 Asztal horonyközép osztása 300mm Medve horonyközép osztása 300mm A B C D Notes / Megjegyzés: Notes / Megjegyzés: Termékek: FŐBB REFERENCIÁNK: MAGYAR SUZUKI RT. - különféle karosszéria elemek - lökhárítótartó - keresztmerevítő - orrmerevítő - küszöbök - egyéb belső fémalkatrészek - önindító alkatrészek - szénkefetartó - kábelcsatlakozó 16

19 A DRASPÓ CÉGCSOPORT SZERVEZETI FELÉPÍTÉSE TULAJDONOS DRASPÓ-TEMPÓ AUTÓ ÉS SZOLGÁLTATÓ KFT. SZÉKHELY: 2321 SZIGETBECSE, PETŐFI S.U.33. TEL/FAX: BOSCH CAR SERVICE DIVÍZIÓ TELEPHELY: 2321 SZIGETBECSE, PETŐFI S. U.33. TEL.: FAX: SZERVÓKORMÁNY ÉS FORGÁCSOLÓ DIVÍZIÓ TELEPHELY: 2313 SZIGETSZENTMIKLÓS GYÁRTELEP ÁTI- SZIGET IPARI PARK TEL.: FAX: MOBIL: AUTOKER GAMMA AUTÓBUSZ FŐDARAB- ÉS RÉSZEGYSÉGJAVÍTÓ RÉSZLEG CSONKA JÁNOS JÁRMŰSZERELVÉNYGYÁRTÓ RÉSZLEG KFT. TELEPHELY: 2313 SZIGETSZENTMIKLÓS GYÁRTELEP ÁTI-SZIGET IPARI PARK TEL.: FAX: MOBIL: CSEPEL AUTÓ IPARI TERMELŐ ÉS KERESKEDELMI KFT. TELEPHELY: 2313 SZIGETSZENTMIKLÓS-GYÁRTELEP, ÁTI-SZIGET IPARI PARK TEL.: FAX: MOBIL:

20 MEGKÖZELÍTHETŐSÉG KÖZÚTON AZ ORSZÁG ÉSZAKI, KELETI ÉS NYUGATI RÉSZÉRŐL AZ M0-ÁS AUTÓÚT SZIGETSZENTMIKLÓSI, VAGY HALÁSZTELKI LEÁGAZÁSÁNÁL LETÉRVE, AZ ORSZÁG DÉLI RÉSZÉR ŐL ÉRKEZVE AZ 51-ES F ŐÚT SZIGETHALMI LEÁGAZÁSÁNÁL LETÉRVE AZ ÁTI-SZIGET IPARI PARK TERÜLETÉN TALÁLHATÓ. DRASPO.HU
