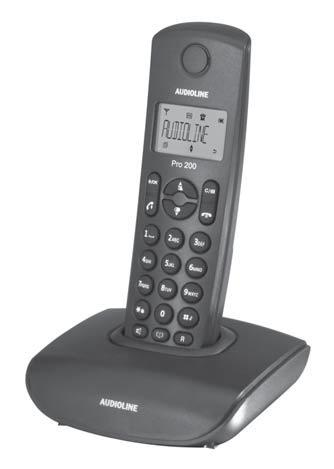

1 Vezeték nélküli DECT-GAP telefon Használati útmutató Pro 20x H GB

2

3 TARTALOMJEGYZÉK 1 Biztonsági tudnivalók Telefon üzembehelyezése Kezekőfelület Bevezető információk Telefonálás További teljesítmény jellemzők Híváslista hívásismétlés Telefonkönyv Telefon beállítása Mobilegységek be-kijelentése Telefonberendezések üzemeltetése Kiegészítõ szolgáltatások Függelék H (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.)

4 Biztonsági tudnivalók: 1 Biztonsági elõírások: Kérjük olvassa át figyelmesen a használati útmutatót. Rendeltetésszerû használat. Ez a telefon egy telefonhálózaton belüli telefonálásra alkalmas. Minden más felhasználás nem tekinthetõ rendeltetésszerû használatnak. A telefon önkényes módosítása vagy átalakítása nem megengedett. Semmiképpen ne nyissa fel a készüléket, és ne próbálja sajátkezûleg megjavítani. Felállítási hely Kerülje el a füst, por, rázkódás, vegyszerek, nedvesség, forróság vagy közvetlen napsütés okozta megterheléseket. Ne használja a mobil egységet robbanásveszélyes helyen. Hálózati adapter Akkuk a Figyelem: Csak a készülékkel szállított hálózati adaptert használja, más adapterek károsíthatják a telefont. A hálózati adapterhez való szabad hozzáférést nem szabad bútorokkal vagy más tárgyakkal akadályozni. a Figyelem: ne dobja tűzbe az akkukat. Mindig azonos típusú akkukat használjon. Vigyázzon a helyes polaritásra! Az akkuk felcserélt pólussal történő csatlakoztatása töltéskor robbanásveszélyt okozhat. Áramszünet Áramszünet esetén a telefonnal nem lehet telefonálni. Szükséghelyzetekre tartson készenlétben egy vezetékes telefont, ami külsõ áramellátás nélkül mûködik. 2 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

5 Biztonsági tudnivalók: Gyógyászati készülékek a Figyelem: Ne használja a telefont gyógyászati berendezések közelében. Nem zárható ki, hogy esetleg zavarja ezen készülékek működését. A DECT1 -telefonok a hallókészülékekben kellemetlen "brumm" hangot kelthetnek. Eltávolítás Ha már használhatatlanná vált a készüléke, juttassa el lakóhelye egyik szelektív hulladék gyûjtõ helyére (pl. a szelektív hulladékgyûjtõ udvarba). Az elektromos és elektronikus készülékekre vonatkozó törvény szerint a felhasználó törvényileg kötelezett a régi elektromos és elektronikus készülékeket egy szelektív hulladékkezelõbe juttatni. Az ábrán látható szimbólum azt jelenti, hogy a készüléket semmi esetre sem szabad a háztartási szemétbe dobni! Az elemek és akkuk veszélyeztetik a környezetet és ezáltal az egészséget is! Az elemeketakkukat nem szabad felnyitni, károsítani, lenyelni, vagy a környezetbe juttatni. Mérgezõ és környezetkárosító nehézfémeket tartalmazhatnak. Önt, mint végfelhasználót törvény kötelezi (elemekre vonatkozó rendelkezések) az elhasznált elemek és akkuk biztonságos ártalmatlanítására, amelyhez az illetékes gyûjtõhelyek megfelelõ gyûjtõedényeket biztosítanak. Az ártalmatlanítás költségmentes. Az oldalt látható szimbólumok azt jelzik, hogy az akkukat és elemeket semmilyen körülmények között sem szabad a háztartási szemétbe dobni, hanem a gyûjtõhelyek útján kell azokat ártalmatlanítani. A csomagoló anyagokat ártalmatlanítsa a helyi elõírásoknak megfelelõen. 1 DECT: Digital Enhanced Cordless Telecommunication = Szabvány digitális kiterjesztésû vezetéknélküli telefonokhoz (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.) H

6 A telefon üzembe helyezése 2 Telefon üzembe helyezése Biztonsági tudnivalók: a Figyelem: Üzembe helyezés előtt feltétlenül olvassa el a biztonsági tudnivalókat az 1. fejezetben. Ellenõrizze a csomagolás tartalmát Szállítás tartalma: Pro 20x modell Bázisállomás hálózati Töltõállomás hálózati Mobil egység Csatlakozó telefonkábel Akkuk Használati útmutató A alatt megtudhatja, hogy ez a telefonkészlet már kapható-e. A készülékekkel szállított hálózati adapterek megfelelnek az Európai Unió Ökodizájn követelményeinek (200532EK irányelv). Ez azt jelenti, hogy az áramfogyasztás mind üzemelés közben, mind nyugalmi állapotban jelentõsen kevesebb, mint a régebbi készülékeké. 4 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

7 A bázisállomás csatlakoztatása a Figyelem: A központi készüléket legalább 1 m távolságban helyezze el más elektronikus készülékektõl, egyébként kölcsönösen zavarhatják egymást. Csatlakoztassa a központi készüléket az ábrán látható módon. Biztonsági okokból kizárólag a szállításhoz mellékelt hálózati adaptert és az ugyancsak mellékelt telefonkábelt alkalmazza. Hálózati dugaszoló aljzat Telefon csatlakozó aljzat a Figyelem: Csak a készülékkel együtt szállított adaptert használja! A töltõállomás csatlakoztatása2) Csatlakoztassa a töltõállomást a fix csatlakozású hálózati adapterrel egy konnektorhoz. Ügyeljen arra, hogy a konnektor szabadon hozzáférhetõ legyen. 2 Ez csak a legalább két mobilegységgel rendelkezõ telefon készletekre vonatkozik, lásd A csomagolás tartalmának ellenõrzése" H (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.)

8 A telefon üzembe helyezése Az akkuk behelyezése Nyissa fel az elemtartó rekeszt. Tegye be az akkukat az akkutartó rekeszbe. Zárja vissza az akkutartó rekeszt. a Figyelem: Csak 400 mah-s NiMH mikro akkukat használjon! Soha ne használjon elemeketprimer cellákat! Figyeljen a helyes polaritásra! Az akkuk feltöltése Helyezze be a mobil egységet az elsõ üzembe helyezésnél legalább 16 órára a bázisállomásba töltõkészülékbe. A mobil egység töltés közben felmelegszik. Ez normális, és nem veszélyes. Ne töltse a mobil egységet idegen töltõkészülékekkel. Az akkuk töltöttségi állapotát a kijelzõ mutatja. Ha az akkuk töltöttségi szintje az alsó határértékre süllyedt, az akkuszimbólum (L) villog a kijelzõn, és az akku figyelmeztetõ hangjelzése hallható (ha a hangjelzés be van kapcsolva menüpont MT-EIN STEL. TOENE AKKU LEER ) [mobil beáll. hangjelzésakku lemerült] Ekkor még 10 perc beszélgetési idõ áll rendelkezésére A mobil egységen a dátum és óraidõ beállítása Üzembe helyezéskor a mobilegység nem mutatja a pontos idõt (ami szükséges, pl. a hívólista bejegyzéseihez). A dátumot és az óraidõt a MT- EINSTEL. DATUM & ZEIT menüponton keresztül kell beállítani. A kijelzõ nyelvének beállítása A kijelzõ nyelvét 3 nyelv közül választhatja ki. Kiszállításkor Deutsch ("német") van beállítva. A nyelvet módosíthatja a MT-EINSTEL. SPRACHE (Mob.e.beállításnyelv) menüponton keresztül. Automatikus hívás fogadás közvetlen hívásfogadás Ha ez a funkció aktív (a kiszállítási állapotban), a hívást a készülék automatikusan fogadja, ha a mobil egységet kiveszi a bázisállomásból. Az automatikus hívásfogadást az MT-EINSTEL. AUTO- ANTWORT (Mob.e.beállításautom. hívásfogadás) menüpont útján lehet be- vagy kikapcsolni. 6 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

9 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil H

10 Kezelõ szervek Mobil egység keresése (Paging) Töltõérintkezõk 8 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

11 3 Bevezetõ információk Bevezetõ információk Ebben a fejezetben alapvetõ információkat talál a használati útmutató és a telefon kezeléséhez. Megjelenítés a használati útmutatóban Megjelenítõ ábra Leírás NÉV? Szimbólumok a mobil egység kijelzõjén: Szimbólum Leírás Az ábrázolt gombot meg kell nyomni Számok vagy betûk bebillentyûzése Mobil egység csenget A mobil egység kivétele a bázisállomásból A mobil egység betétele a bázisállomásba A kijelzõn megjelenõ szövegek ábrázolása A kijelzõn megjelenõ szimbólumok ábrázolása Állandó: Kapcsolat a bázisállomással. Villog: nincs kapcsolat a bázisállomással. Állandó: mutatja az elem kapacitást. Villog, amíg a mobil egység a bázisban van: Az akkuk töltés alatt állnak. Állandó: Az akkukat tölteni kellene. Villog: Töltse fel az akkukat. Állandó: Ön egy beszélgetést folytat. Villog: Éppen egy hívást kap. A kihangosítás aktiválva van. Hívás hangjelzés kikapcsolva. Állandó: Egy ébresztési idõ van beállítva. Villog: A beállított ébresztési idõ elérkezett. Billentyû reteszelés bekapcsolva. (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil H

12 Bevezetõ információk Üzenete van a telefon szolgáltatójának hangpostafiókjában (a hálózat szolgáltatójától függõen) Állandó: Belsõ beszélgetést folytat (csak egy bázisegységhez csatlakozó több mobilegységnél). Villog: Bejövõ belsõ hívás. Megjelenített hívásjegyzék alatt: Új hívás További számokbetûk az éppen látható elõtt, vagy után. Ezek kijelzéséhez nyomja meg a gombot. Az alsó kijelzõ sorban a két lágygombhoz tartozó, az üzemállapottól függõen rendelkezésre álló funkciók láthatók. A menü behívása. Egy beállítás megerõsítése. Belsõ beszélgetés létrehozása (csak egy bázishoz tartozó több mobil egység esetén). Vissza a magasabb szintû menübe, illetve a programozás megszakítása. Bevitelnél jelek törlése hátrafelé (röviden megnyomva törli a legutolsó jelet, hosszan megnyomva törli az egész sort). Mikrofon ki-bekapcsolása egy beszélgetés alatt (Mute = némítás). 10 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

13 Bevezetõ információk Készenléti mód E használati útmutató minden leírása abból indul ki, hogy a mobil egység készenléti módban van. A készenléti módot úgy éri el, hogy megnyomja a gombot. Sugárzás csökkentés (ECO mód) A beszélgetés módban a sugárzás a Standard DECT vezeték nélküli telefonokhoz képest jelentõsen csökkentett. Navigálás a menüben A funkciókat az egyes menükön keresztül lehet elérni. A komplett menüszerkezetet a Függelék-ben találja. A menüben való navigáláshoz használja a lágygombokat és a nyíllal jelölt gombokat. A bal lágygombbal nyitja meg a menüt. A menüben a nyíllal jelölt gombokkal navigálhat. Egy almenü megnyitásához nyomja meg a lágy gombot. Ha a fõmenübe kíván visszalépni, nyomja meg röviden a gombot. A gomb hosszú megnyomásával a készenléti állapotba jut vissza. H (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.)

14 Telefonálás 4 Telefonálás Hívás fogadása A telefon cseng. Ha a mobil egység nincs a bázison: Nyomja meg a felvesz vagy kihangosítás gombot. Ha a mobil egység a bázison van, és az AUTOMATIKUS HÍVÁSFOGADÁS nincs bekapcsolva: Vegye fel a mobil egységet a bázisról és nyomja meg a felvesz vagy kihangosítás gombot. Hívás Ha a mobil egység a bázison van, és az AUTOMATIKUS HÍVÁSFOGADÁS be van kapcsolva: Vegye fel egyszerûen a mobil egységet a bázisállomásról; a készülék automatikusan fogadja a hívást. Adja be a hívószámot. A beadási hibát a gombbal lehet korrigálni. Tárcsázza a hívószámot. Megnyomhatja először a felvesz gombot, ezzel megkapja a szabad vonalat. A hívni kívánt telefonszám beadott számait a készülék azonnal tárcsázza. A hívószám egyes számainak a helyesbítésére a hívás felépítésnek ebben a formájában nincs mód. Beszélgetés befejezése Nyomja meg a "letesz" gombot, vagy tegye be a mobil egységet a bázisba. 12 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

15 Telefonálás Újratárcsázás A telefonkészülék tárolja az 5 legutoljára hívott számot. Ha a hívószámok telefonkönyvben kerültek rögzítésre, a név jelenik meg a kijelzőn. A hozzá tartozó hívószám kijelzésére nyomja meg a kettőskerszt gombot. A lista elején mindig a legutoljára hívott Hívás a híváslistából Hívás a telefonkönyvbõl Nyissa meg a tárcsázás ismétlés listát Válasszon ki egy bejegyzést. Tárcsázza a hívószámot. A telefon 10 beérkezett hívást tárol a híváslistában. Ha a hívószámok telefonkönyvben kerültek rögzítésre, a név jelenik meg a kijelzőn. A hozzá tartozó hívószám kijelzésére nyomja meg a kettőskereszt gombot. A számok tárolása csak akkor lehetséges, ha a "Hívószámkijelzés (CLIF)" funkció az Ön szolgáltatójánál rendelkezésre áll, és a hívószámot a hívó fél nem Nyissa meg a híváslistát. Válasszon ki egy bejegyzést. Adja be a hívószámot. A telefonkönyv 20 bejegyzést képes befogadni. A bejegyzések bevitelére vonatkozóan lásd a "Telefonkönyv" c. Nyissa meg a telefonkönyvet. Válasszon ki egy bejegyzést. Adja be a hívószámot. H (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.)

16 Telefonálás Beszélgetési idõ kijelzése A kijelzõ a beszélgetés idõtartamát percben és másodpercben kijelzi. A hallgató hangerejének beállítása Beszélgetés közben a hangerõt 5 fokozatban (ha a telefonkagylóba beszél, akkor a kagyló hangerejét, kihangosításnál pedig a hangszóró hangerejét) állíthatja be. A beállítások függetlenek egymástól, és a beszélgetés befejezése után is tárolódnak. A mikrofon kikapcsolása (mute, némítás) Beszélgetés közben a mikrofont kikapcsolhatja, úgy, hogy a beszélgetõpartnere nem hallhatja, amit Ön mond. A kijelzõn megjelenik a STUMM (NÉMA) felirat. A mikrofon bekapcsolásához nyomja meg újra a gombot. Belsõ telefonbeszélgetés Belső beszélgetés, közvetítés és konferenciabeszélgetés csak akkor lehetséges, ha több mobilegység van bejelentve. Ha ez nem áll fenn, a kijelzőn NICHT MOEGL. (nem lehetséges) olvasható. Belsõ beszélgetés lefolytatása Nyomja meg az Intern lágygombot. Ha két mobilegység van bejelentve, a készülék azonnal felhívja a másik mobil egységet. Több bejelentett egységnél megjelennek azok belsõ hívószámai (pl ). Nyomja meg a kívánt belsõ számot. Több bejelentett mobil egységnél a "9" megnyomásával valamennyit egyidejûleg felhívja a készülék. 14 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

17 Telefonálás Külsõ telefonbeszélgetés továbbkapcsolása Egy külsõ telefonbeszélgetés alatt... Válassza ki INTERN-t és nyomja meg az OK-t. Billentyûzze be a belsõ hívószámot. A külsõ beszélgetés a vonalban marad. Ha a hívott mobilegység bekapcsolódik, a beszélgetés továbbkapcsolását be lehet jelenteni. Nyomja meg a letesz gombot. A beszélgetés átadásra került. Konferen cia Egy külsõ telefonbeszélgetés alatt... Nyomja meg a Menü lágygombot. Válassza ki INTERN-t és nyomja meg az OK-t. Billentyûzze be a belsõ hívószámot. Ha a hívott mobil egység bekapcsolódik nyomja és tartsa nyomva a csillag gombot, amíg a kijelzõn a KONFERENZ felirat meg nem jelenik. Ha a konferencia beszélgetésben résztvevők egyike leteszi a kagylót, a másik kettő összeköttetésben marad. H (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.)

18 A készülék további jellemzõi: 5 További teljesítmény jellemzõk Billentyûzár Nyomja meg és tartsa nyomva a csillag gombot, amíg a kijelzõn a billentyû reteszelés szimbóluma meg nem jelenik. A billentyûzet reteszelésének feloldásához nyomja és tartsa nyomva újra a csillag gombot, amíg a szimbólum ki nem alszik. A hívóhang kikapcsolása a mobilegységen Mobilegység kikapcsolása A billentyű reteszelés megakadályozza a gombok véletlen megnyomását. A bejövő hívásokat a szokásos módon lehet fogadni. A hívó hangot az MT-EINSTEL.TONRUF menü útján is ki lehet kapcsolni. Nyomja és tartsa nyomva a kettõskereszt gombot, amíg a kijelzõn a kikapcsolt hangjelzés szimbóluma meg nem jelenik. A hívás hangjelzés újból bekapcsolásához nyomja és tartsa újra nyomva a R gombot, amíg a szimbólum el nem tûnik. A mobil egységet kikapcsolhatja az akkuk kímélése végett. Nyomja meg a letesz gombot és tartsa megnyomva. Néhány másodperc után a mobil egység kikapcsolódik. A kijelzõ megvilágítás kialszik. A mobil egység újból bekapcsolásához nyomja meg a hallgató visszahelyezése gombot addig, amíg a kijelzõn valamilyen tartalom meg nem jelenik. Másik megoldás, ha a mobil egységet egyszerûen a bázis állomásba helyezi. 16 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

19 Hívásjegyzék Hívásismétlés 6 Híváslista Hívásismétlés Híváslista szerkesztése Nyissa meg a híváslistát. Válasszon ki egy bejegyzést. Nyomja meg a Menü lágygombot. Válasszon a következõ lehetõségek közül és igazolja azt OK-val: NR.SPEICHERN (SZÁM TÁROLÁSA) A hívószámot a telefonkönyv tárolja. Adjon meg egy nevet, igazolja vagy írja be a hívószámot és rögzítsen egy híváshang dallamot ehhez a bejegyzéshez. LOESCHEN (TÖRLÉS) A bevitt adat törlõdik. ALLE LOESCH. (AZ ÖSSZES ADAT TÖRLÕDIK) Egy biztonsági lekérdezés után a teljes lista törlõdik. DETAILS (RÉSZLETEK) A hívás dátuma és idõpontja a kijelzõn látható. A hívásjegyzéket a menü útján is megnyithatja: ( HÍVÁSLISTA ). Hívásismétlés szerkesztés Nyissa meg a hívás ismétlést. Válasszon ki egy bejegyzést. Válasszon a következõ lehetõségek közül és igazolja azt OK-val: NR.SPEICHERN (SZÁM TÁROLÁSA) A hívószámot a telefonkönyv tárolja. Adjon be egy nevet, igazolja vagy írja be a hívószámot és rögzítsen egy híváshang dallamot ehhez a bejegyzéshez. LOESCHEN (TÖRLÉS) A bevitt adat törlõdik. ALLE LOESCH. (AZ ÖSSZES ADAT TÖRLÕDIK) Egy biztonsági lekérdezés után a teljes lista törlõdik. (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.) H

20 Telefonkönyv 7 Telefonkönyv A telefonkönyvben 20 hívószámot, és a hozzájuk tartozó neveket tárolhatja. Minden bejegyzéshez saját dallamot rendelhet hozzá, amely a hívást jelzi. A hívószámokat mindig a helység előhívó számával együtt adja meg; ez lehetővé teszi a hívó korrekt azonosítását. Új bejegyzés létrehozása Nyomja meg a telefonkönyv gombot. Ha még nincs bejegyzés, a LEER (üres) kijelzés látható. Ha már vannak bejegyzések, az elsõ bejegyzés látható. Nyomja meg a Menü lágy gombot. Igazolja az ÚJ BEJEGYZÉST OK-val. Adja be a nevet (maximum 12 karakterrel). A betûk a számjegy billentyûkön találhatók. A megfelelõ gomb többszöri megnyomásával betûket, számokat és írásjeleket lehet bevinni. Rövid idõ múlva a kurzor tovább ugrik. Zárja le a név beadását az OK-val. Adja be a hívószámot (maximum 20 számjeggyel). Ha a telefonja egy telefonberendezéshez van csatlakoztatva, adja meg a hivatali elõhívó jelzõszámot is. Ha tárcsázási szünet szükséges, nyomja a hivatalos jelzõszám után a 0 gombot kb. 2 másodpercig; a kijelzõn P jelenik meg. Zárja le a hívószám beadását az OK gombbal. Válasszon egy dallamot a bejegyzéshez. Nyugtázza OK -val. Lépjen vissza a készenléti üzemmódba. 18 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

21 Telefonkönyv A telefonkönyvet a menü útján is megnyithatja. ( TELEFONKÖNYV ). Telefonkönyvi bejegyzések szerkesztése Nyomja meg a telefonkönyv gombot. Válasszon ki egy bejegyzést. Válasszon a következõ lehetõségek közül és igazolja azt OK-val: EINTRAG NEU (ÚJ BEJEGYZÉS) Egy új bejegyzést hozhat létre. ANSEHEN (MEGNÉZÉS) A bejegyzés megjelenik a kijelzõn. A nyíllal jelzett gombokkal megnézheti a nevet, hívószámot és a dallamot. AENDERN (VÁLTOZTATÁS) Megváltoztathatja a bejegyzést. Törölje a betûket és számokat a gombbal, és adjon be a számgombokkal új betûket és új számokat. Ehhez a részleteket lásd az Új bejegyzés létrehozása" alatt. LOESCHEN (TÖRLÉS) A bevitt adat törlõdik. ALLE LOESCH. (AZ ÖSSZES ADAT TÖRLÕDIK) Egy biztonsági lekérdezés után a teljes lista törlõdik. TB ÁLLAPOT Az aktuális foglaltság látható (pl BELEGT: a 20 lehetséges bejegyzésbõl 7 van bejegyezve). D (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.)

22 A telefon beállítása 8 A telefon beállítása DatumZeit (dátumidõ) Ébresztõóra Válassza ki az MT-EINSTEL. (mob.e. beállítás)-t és nyomja meg az OK-t. Válassza ki a DATUM & ZEIT -ot (dátum és óraidõ) és nyomja OK-t. Válasszon a következõ lehetõségek közül és igazolja azt OK-val: DATUMSFORMAT (DÁTUM ALAK) A dátumot beállíthatja: (NN-HH-ÉÉ vagy HH-NN-ÉÉ alakban). ZEITFORMAT (ÓRAIDÕ ALAK) Az idõ kijelzés beállítható: 24 órás vagy 12 órás alakra. ZEIT EINST. (óraidõ beáll.) Adja be a számgombokkal a kívánt óraidõt. DATUM EINST. (dátum beáll.) Adja be a számgombokkal a kívánt dátumot. Áramkimaradásnál a beállítás elvész, ha egyidejűleg a mobil egység ki volt kapcsolva vagy az akkuk üresek voltak. Válassza ki az MT-EINSTEL. (mob.e. beállítás)- t és nyomja meg az OK-t. Válassza ki a WECKER -t és nyomja meg OK-t. Válassza ki az EIN -t (be) és nyomja meg OK-t. Adja be a számgombokkal az ébresztés idõpontját. SNOOZE (SZUNYÓKÁLÁS) Nyomja meg az OK-t. Válassza ki az EIN-t vagy AUS-t (ki) és nyomja meg az OK-t. Ha a Snooze be van kapcsolva, azt jelenti, hogy az ébresztõ hangjel 7 perc után megismétlõdik, addig, amíg ezt a funkciót a letesz gomb nyomásával és nyomva tartásával be nem fejezi. Ha a Snooze ki van kapcsolva, az ébresztõ hangjel egyszer, a beállított idõpontban hangzik el. Az ébresztés megszakítására nyomja meg bármelyik nyomógombot. 20 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

23 Hívó hang beállítása a mobilegységen A telefon Válassza ki az MT-EINSTEL. (mob.e. beállítás)-t és nyomja meg az OK-t. Válassza ki a RUFTON -t (hívóhang) és nyomja meg OK-t. Válasszon a következõ lehetõségek közül és igazolja azt OK-val: Válasszon egy dallamot egy belsõ hívás jelzésére. Válasszon egy dallamot egy külsõ hívás jelzésére. INTERN (BELSÕ) EXTERN (KÜLSÕ) RUFTONLAUTST (HÍVÁSHANG HANGERÕ) Válassza ki a híváshang hangerejét. Válassza ki a RUFTON AUS-t a szimbólum megjelenik a kijelzõn. Jelzõhangok beállítása Válassza ki az MT-EINSTEL. (mob.e. beállítás)-t és nyomja meg az OK-t. Válassza ki a TOENE (hang)-ot, és nyomja meg az OK-t. Válasszon a következõ lehetõségek közül és igazolja azt OK-val: TASTENTON (BILLENTYÛHANG) A billentyû megnyomását igazoló hangot kapcsolja ki vagy be. AKKU LEER (AKKU LEMERÜLT) Kapcsolja a figyelmeztetõ hangot be vagy ki. Hang jelzi, ha az akkut már tölteni kell. REICHWEITE (HATÓTÁVOLSÁG) Kapcsolja a figyelmeztetõ hangot be vagy ki. Hang jelzi, ha a mobil egységgel a bázisállomás hatósugarának a szélén tartózkodik. A kijelzõ nyelvének beállítása Válassza ki az MT-EINSTEL. (mob.e. beállítás)-t és nyomja meg az OK-t. Válassza ki a SPRACHE -t (nyelv) és nyomja meg OK-t. Válasszon ki egy nyelvet, és nyugtázza OK-val (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.)

24 A telefon beállítása Mobilegység nevének beállítása A kijelzés beállítása Válassza ki az MT-EINSTEL. (mob.e. beállítás)-t és nyomja meg az OK-t. Válassza ki MT-NAME -t (mobil egység név) és nyomja meg OK-t. Törölje a régi nevet a gombbal, billentyûzzön be egy új nevet és nyomja meg az OK-t. Válassza ki az MT-EINSTEL. (mob.e. beállítás)-t és nyomja meg az OK-t. Válassza ki az MT-DISPLAY -t és nyomja meg az OK-t. Válassza ki, hogy készenléti módban a mobil egység neve vagy az óraidõ legyen látható a kijelzõn, és erõsítse meg az OK-val. Automatikus hívásfogadás beállítása Hívási mód beállítása Válassza ki az MT-EINSTEL. (mob.e. beállítás)-t és nyomja meg az OK-t. Válassza az AUTO-ANTWORT (automatikus hívásfogadás)-t és nyomja OK-t. Válasszon, hogy az automatikus hívásfogadás be-, vagy ki legyen-e kapcsolva, és nyugtázza a választást OK-val. Ha az automatikus hívásfogadás bekapcsolt állapotban van, a hívást a készülék azonnal fogadja, amint a mobil egységet kiveszi a báziskészülékből. Válassza ki az BS-EINSTEL. (bázis beállítás)-t és nyomja meg az OK-t. Válassza a WAHLVERFAHR. (tárcsázási mód)-ot és nyomja meg az OK-t. Válasszon a TONWAHL (hangfrekv. tárcsázás) vagy IMPULSWAHL (impulzus tárcsázás) között és nyugtázza OK-val. A legtöbb esetben a Ton a helyes beállítás 22 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

25 Flash idõ beállítása A telefon Válassza ki a BS-EINSTEL. (bázis beállítás)-t és nyomja meg az OK-t. Válassza a FLASH-ZEIT (Flash idõ)-t és nyomja OK-t. Válasszon a KURZ (rövid) (100 ms), MITTEL (közép) (250 ms) vagy LANG (hosszú) (600 ms) között, és nyugtázza OK-val. A PIN-kód megváltoztatása Válassza ki a BS-EINSTEL. (bázis beállítás)-t és nyomja meg az OK-t. Válassza a PIN AENDERN Pin kód módosítás)-t, és nyomja OK-t. Adja be az aktuális PIN-kódot. (a kiszállításkori állapotban ) nyomja meg az OK-t. Adjon meg egy új PIN kódot és nyomja meg az OK-t. Adja meg még egyszer az új PIN kódot és nyomja meg az OK-t. A négyjegyű PIN bizonyos beállításokat véd az illetéktelen hozzáféréstől. Ha a PIN kódot elfelejtette, forduljon a szervizünk forródrót szolgáltatásához. A telefon visszaállítása a kiszállításkori állapotba Válassza ki a RUECKSETZ. (visszaállítás)-t és nyomja meg az OK-t. Adja meg az aktuális PIN kódot és nyomja meg az OK-t. Erõsítse meg az ezt követõ biztonsági visszakérdezést OK-val. A telefonkönyv nem kerül törlésre. Kérjük, törölje a telefonkönyvet a telefonkönyv menün keresztül. A bejelentett mobil egységek bejelentve maradnak. H (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.)

26 Mobil egységek be-kijelentése 9 Mobil egységek be-kijelentése Egy bázisállomásra max. 5 mobilegység jelenthetõ be. A telefonjával együtt szállított mobil egységeket már bejelentették a bázisra. Egy "idegen" mobil egység bejelentéséhez kérjük, tanulmányozza annak a készüléknek a használati útmutatóját is. További, azonos típusú mobil egység bejelentése Válassza ANMELDEN -t (bejelentés) és nyomja az OK-t. Billentyûzze be a bázis PIN-kódját, amelyre a mobil egységet be kívánja jelenteni, és nyomja meg az OK-t. Nyomja és tartsa nyomva a Paging gombot a bázison kb. 5 másodpercig. Rövid idõn belül a kijelzõn folyamatosan világít az antenna szimbólum, és ezzel a mobil egység be van jelentve. Mobilegység törlése Válassza ki az BS-EINSTEL. (bázis beállítás-t) és nyomja meg az OK-t. Válassza MT ABMELDEN (mob.e. kijelentés)-t és nyomja OK-t. Adja be az aktuális PIN kódot és nyomja meg az OK-t. Válasszon ki egyet a kijelzett mobil egységek közül, és nyomja OK-t A mobil egységet amit éppen használ, nem lehet kikapcsolni. 24 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

27 Telefonberendezések üzemeltetése kiegészítõ szolgáltatások 10 Telefonberendezések üzemeltetése Kiegészítõ szolgáltatások A készülék mûködtetése belsõ telefonhálózatban Ha a telefonkészüléke egy telefon hálózathoz csatlakozik, az R gombbal funkciókat használhat, például hívást továbbkapcsolhat és használhatja automatikus visszahívásra. Kérjük, olvassa el a telefonberendezés használati útmutatójában, hogy melyik Flash idõt kell ezen funkciók használatához beállítania. Arról, hogy a telefon a telefonközpontja mellékállomásaként kifogástalanul mûködik-e, tájékozódjon annál a kereskedõnél, akinél a berendezést vásárolta. Kérjük, gondoljon arra, hogy az adatok telefonkönyvbe való bejegyzésénél, adott esetben a hivatalos hívószámot és esetleg megkívánt tárcsázási szünetet (a "0" gombot hosszan nyomni) is be kell adnia. A hálózati szolgáltató kiegészítõ szolgáltatásai A telefonja támogatja a hálózati szolgáltatója kiegészítõ szolgáltatásait, mint pl. reklám, bekopogtatás és konferencia beszélgetés. Ezeket a kiegészítõ szolgáltatásokat az R gombon keresztül veheti igénybe. Kérjük, érdeklõdjön a szolgáltatónál, melyik Flash idõt kell a kiegészítõ szolgáltatásokhoz beállítania. A kiegészítõ szolgáltatások érvényesítéséhez forduljon a hálózata szolgáltatójához. H (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.)

28 Függelék 11 Függelék Menü szerkezet TELEFONKÖNYV HÍVÁSJEGYZÉK BÁZISÁLL. BEÁLL. MOB.E. KIJEL. TÁRCSÁZÁSMÓD HANGFR. TÁRCSÁZÁS IMPULZUS TÁRCSÁZÁS FLASH IDÕ RÖVID KÖZÉP HOSSZ Ú PIN MÓDOSÍTÁS MOB.E BEÁLL. ÉBRESZTÕÓRA BEKI Ébresztési idõ HÍVÁSHANG BELSÕ DALLAM KÜLSÕ DALLAM HÍVÁSHANGERÕ KI, 1 5 HANGOK BILLENTYÛHANG BEKI AKKU ÜRES BEKI HATÓTÁVOLSÁG BEKI NYELV NÉMET ANGOL TÖRÖK MOB.E NÉV MOB.E KIJELZÕ MOB.E NÉV BEJELENTKEZÉS VISSZAÁLL. IDÕ AUTOM.-HÍVÁSFOGADÁS BEKI DÁTUM & IDÕ DÁTU MFORMÁTUM IDÕFORMÁTUM IDÕB EÁLLÍTÁS DÁTUM BEÁLL. 26 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

29 Hibakeresés Ha a készülékkel problémái vannak, elõször járjon el a következõk szerint: Mûszaki probléma esetén forduljon a szerviz Hotline (forródrót) szolgálatunkhoz, telefonszám: (ár a német vezetékes hálózatnál 14 centperc; a mobil hálózatnál max. 42 centperc). Garanciális és szavatossági igényeivel forduljon a szakkereskedõhöz. A garanciális idõ 2 év. A hallgató felemelése gomb megnyomása után nem hallható tárcsahang, a tárcsázási kapcsolat nem jön létre (nincs vonal). - Ellenõrizze a telefoncsatlakozó dugókat a bázisállomáson és a telefon csatlakozó dugaljon. - Ellenõrizze a hálózati dugókat a bázisállomásnál és a 230 V-nál. - A tárcsázási kapcsolat (vonal) egy másik mobil egység által foglalt. Várja meg amíg a kapcsolat befejezõdik. : SUCHE BASIS ("BÁZIS KERESÉS") felirat a kijelzõn. - Ellenõrizze a hálózati dugókat a bázisállomásnál és a 230 V-nál. - Csökkentse a hatótávolságot. - Jelentse be a mobil egységet. A kijelzõn semmi nem látható - A mobil egység ki van kapcsolva -> kapcsolja be. - Az akku lemerült -> töltse fel. H (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.)

30 Függelék Gyári beállításokkiszállításkori állapot Hívásjegyzék Nincs adat Telefonkönyv Nincs adat Ébresztõóra Kikapcsolva Hívásjelzés mobil egység Belsõ hívás: dallam 2 Külsõ hívás: dallam 1 Híváshang hangerõ: 3 Jelzõhangok billentyûhang: bekapcsolva Akku lemerült: bekapcsolva Hatótávolság: bekapcsolva Nyelv német Mobil egység neve PRO 20x Kijelzõ Mobilegység neve Autom. hívásfogadás be Dátum & idõpont Dátumalak: NN-HH-ÉÉ Idõ formátum: 24 órás Tárcsázási mód hangfrekvenciás Flash idõ rövid (100 ms) PIN (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

31 Mûszaki adatok Standard: DECT GAP Csatornaszám: 120 Duplex csatorna Frekvenciák: 1880 MHz-tõl 1900 MHz-ig Duplex eljárás: Idõ multiplex, 10ms kerethossz Csatorna raszter: 1728 khz Bitráta: 1152 kbit s Moduláció: GFSK Beszédkódolás: 32 kbit s Adóteljesítmény: 10 mw (közepes teljesítmény csatornánként) Hatótáv: max. 300 m szabad téren, építményekben max. 50 m; Bázisállomás áramellátás töltõállomás áramellátás: 100~240 V AC (dugaszadapter S002CV ), 6 V DC 300 ma vagy 100~240 V AC (dugaszadapter VT04EEU06045), 6V DC 450 ma. Mobil egység áramellátása: 2 db mikro NiMH elem 400 mah; Mobil egység üzemi élettartama: készenléti állapotban, beszélgetésnél 400 mah = kb. 100 óra kb. 10 óra, Akkuk töltési ideje: kb. 16 óra Megengedett környezeti hõmérséklet a mobil egység mûködéséhez: 5 C C ; 20 % és 75 % közötti rel. páratartalom Megengedett környezeti hõmérséklet a bázis állomás mûködéséhez: 5 C C ; 20 % és 75 % közötti rel. páratartalom Megengedett tárolási hõmérséklet: -10 C C; Tárcsázási mód: MFV IWV R gomb: Flash (100 ms250 ms600 ms) Bázis állomás mérete (mm): H Sz M = 132 x 100 x 55 Mobil egység mérete (mm): H Sz M = 50 x 27 x 155 Telefon csatlakozó zsinór: TSV a Pin 3 és 4-en CTR 37 szerint (Euro tûkiosztás) Hálózati adapter: Euro dugó (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.)

32 Függelék Megfelelõségi nyilatkozat Jelen készülék az alábbi EU irányelvek követelményeinek felel meg: EK irányelv a rádióberendezésekre és távközlési végberendezésekre, valamint megfelelõségük kölcsönös elismerésére vonatkozóan EK irányelv "Energiával mûködõ termékek"-re vonatkozóan. A fenti irányelveknek való megfelelést a készüléken a CE jelölés igazolja. A teljes megfelelõségi nyilatkozat megtekintéséhez használja az ingyenes letöltési lehetõséget honlapunkon: Ápolási tanácsok Tisztítsa a készülék felületét egy puha és nem szálazó törlõruhával. Ne használjon semmilyen tisztító- vagy oldószert. Garancia Az AUDIOLINE készülékeket a legmodernebb termék elõállítási módszerekkel gyártják és vizsgálják. Válogatott anyagok és magas fejlettségû technológia biztosítja a kifogástalan funkciókat és a hosszú élettartamot. A garancia nem érvényes, ha a készülék hibáját a telefonhálózat szolgáltatója, vagy egy esetleg közbeiktatott telefonkészülék okozta. A garancia nem érvényes a termékhez használt elemekre, akkukra vagy akkucsomagokra. A garancia ideje 24 hónap, a beszerzés napjától számítva. A garanciaidõ alatt az összes olyan hiba, ami anyag- vagy gyártási hibára vezethetõ vissza, térítésmentesen javításra kerül. A garancia hatályát veszti a vásárló vagy harmadik személy beavatkozását követõen. Károk, amelyek szakszerûtlen kezelésbõl, mûködtetésbõl, természetes kopásból, helytelen elhelyezésbõl vagy tárolásból, szakszerûtlen csatlakoztatásból vagy felszerelésbõl, erõszakos kezelésbõl vagy más külsõ beavatkozásból adódnak, nem tartoznak a garancia érvényessége alá. Fenntartjuk a jogot, hogy reklamáció esetén a hibás egységet kijavítsuk vagy kicseréljük, vagy a készüléket kicseréljük. A kicserélt alkatrészek vagy kicserélt készülék 30 (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil

33 a mi tulajdonunkba megy át. A kártérítési igény kizárt, hacsak nem a gyártó hibájára vagy durva figyelmetlenségére hivatkozva terjesztik elõ. Amennyiben a készüléke a garanciális idõ alatt meghibásodik, kérjük, forduljon garanciális igényeinek kielégítése céljából kizárólag ahhoz az üzlethez, ahol Ön az AUDIOLINE készülékét vásárolta. Az összes garanciális igényt kizárólagosan csak a szakkereskedõn keresztül lehet kielégíteni. A vásárlást és termékátadást követõ két év elteltével a termékre nem lehet többé garanciális igényeket benyújtani, a garancia érvényét veszti. H D (Költségek nyomtatáskor: 14 ctperc a német vezetékes telefon hálózatból; max. 42 ctperc a mobil hálózatokból.)
