1 ETA PE-K... Az én fűtésrendszerem ETA PE-K Nagyobb fűtésigényhez kifejlesztett pellet kazán kw

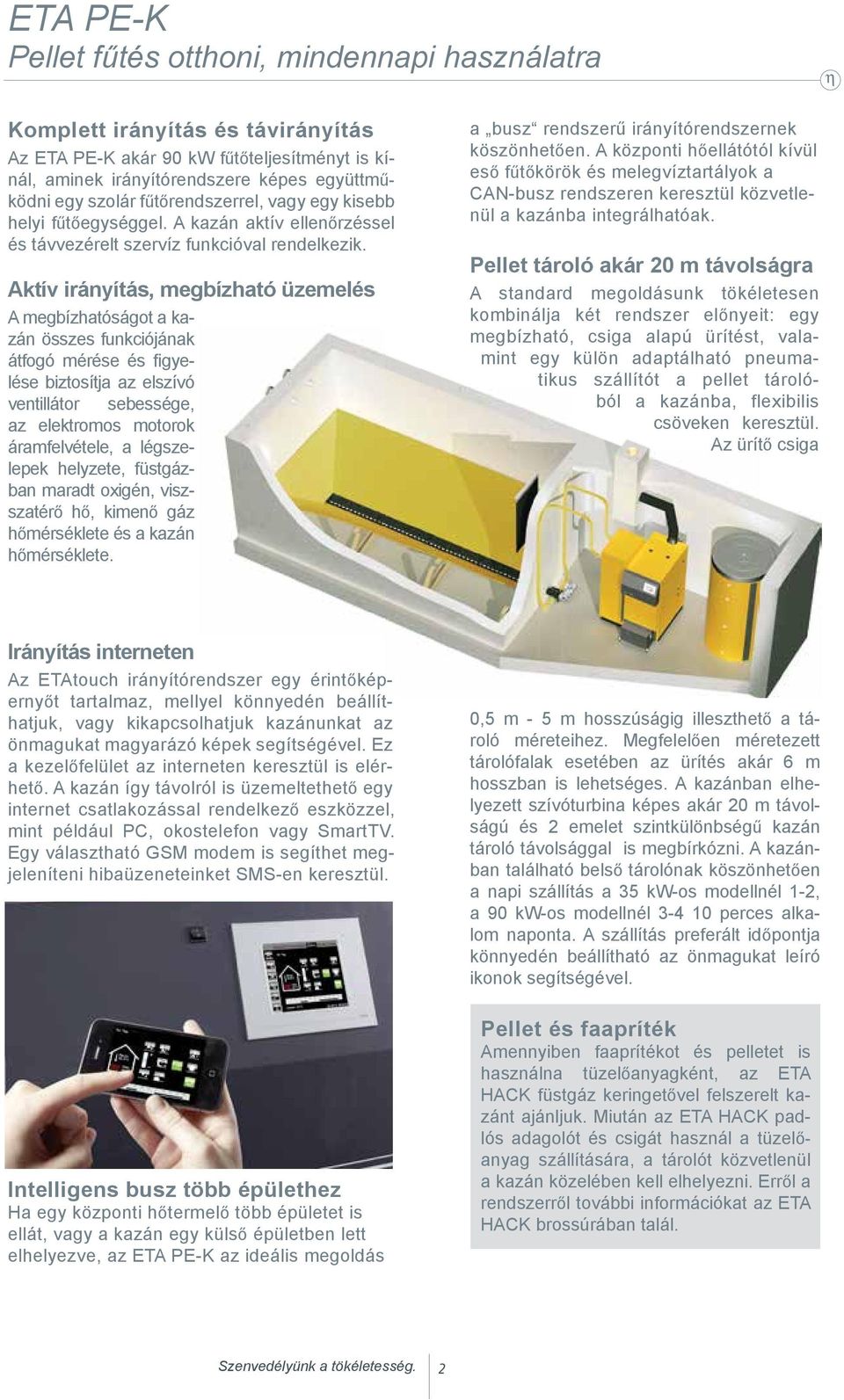

2 ETA PE-K Pellet fűtés otthoni, mindennapi használatra Komplett irányítás és távirányítás Az ETA PE-K akár 90 kw fűtőteljesítményt is kínál, aminek irányítórendszere képes együttműködni egy szolár fűtőrendszerrel, vagy egy kisebb helyi fűtőegységgel. A kazán aktív ellenőrzéssel és távvezérelt szervíz funkcióval rendelkezik. Aktív irányítás, megbízható üzemelés A megbízhatóságot a kazán összes funkciójának átfogó mérése és figyelése biztosítja az elszívó ventillátor sebessége, az elektromos motorok áramfelvétele, a légszelepek helyzete, füstgázban maradt oxigén, viszszatérő hő, kimenő gáz hőmérséklete és a kazán hőmérséklete. a busz rendszerű irányítórendszernek köszönhetően. A központi hőellátótól kívül eső fűtőkörök és melegvíztartályok a CAN-busz rendszeren keresztül közvetlenül a kazánba integrálhatóak. Pellet tároló akár 20 m távolságra A standard megoldásunk tökéletesen kombinálja két rendszer előnyeit: egy megbízható, csiga alapú ürítést, valamint egy külön adaptálható pneumatikus szállítót a pellet tárolóból a kazánba, flexibilis csöveken keresztül. Az ürítő csiga Irányítás interneten Az ETAtouch irányítórendszer egy érintőképernyőt tartalmaz, mellyel könnyedén beállíthatjuk, vagy kikapcsolhatjuk kazánunkat az önmagukat magyarázó képek segítségével. Ez a kezelőfelület az interneten keresztül is elérhető. A kazán így távolról is üzemeltethető egy internet csatlakozással rendelkező eszközzel, mint például PC, okostelefon vagy SmartTV. Egy választható GS modem is segíthet megjeleníteni hibaüzeneteinket SS-en keresztül. Intelligens busz több épülethez Ha egy központi hőtermelő több épületet is ellát, vagy a kazán egy külső épületben lett elhelyezve, az ETA PE-K az ideális megoldás 0,5 m - 5 m hosszúságig illeszthető a tároló méreteihez. egfelelően méretezett tárolófalak esetében az ürítés akár 6 m hosszban is lehetséges. A kazánban elhelyezett szívóturbina képes akár 20 m távolságú és 2 emelet szintkülönbségű kazán tároló távolsággal is megbírkózni. A kazánban található belső tárolónak köszönhetően a napi szállítás a 35 kw-os modellnél 1-2, a 90 kw-os modellnél perces alkalom naponta. A szállítás preferált időpontja könnyedén beállítható az önmagukat leíró ikonok segítségével. Pellet és faapríték Amennyiben faaprítékot és pelletet is használna tüzelőanyagként, az ETA HACK füstgáz keringetővel felszerelt kazánt ajánljuk. iután az ETA HACK padlós adagolót és csigát használ a tüzelőanyag szállítására, a tárolót közvetlenül a kazán közelében kell elhelyezni. Erről a rendszerről további információkat az ETA HACK brossúrában talál. 2

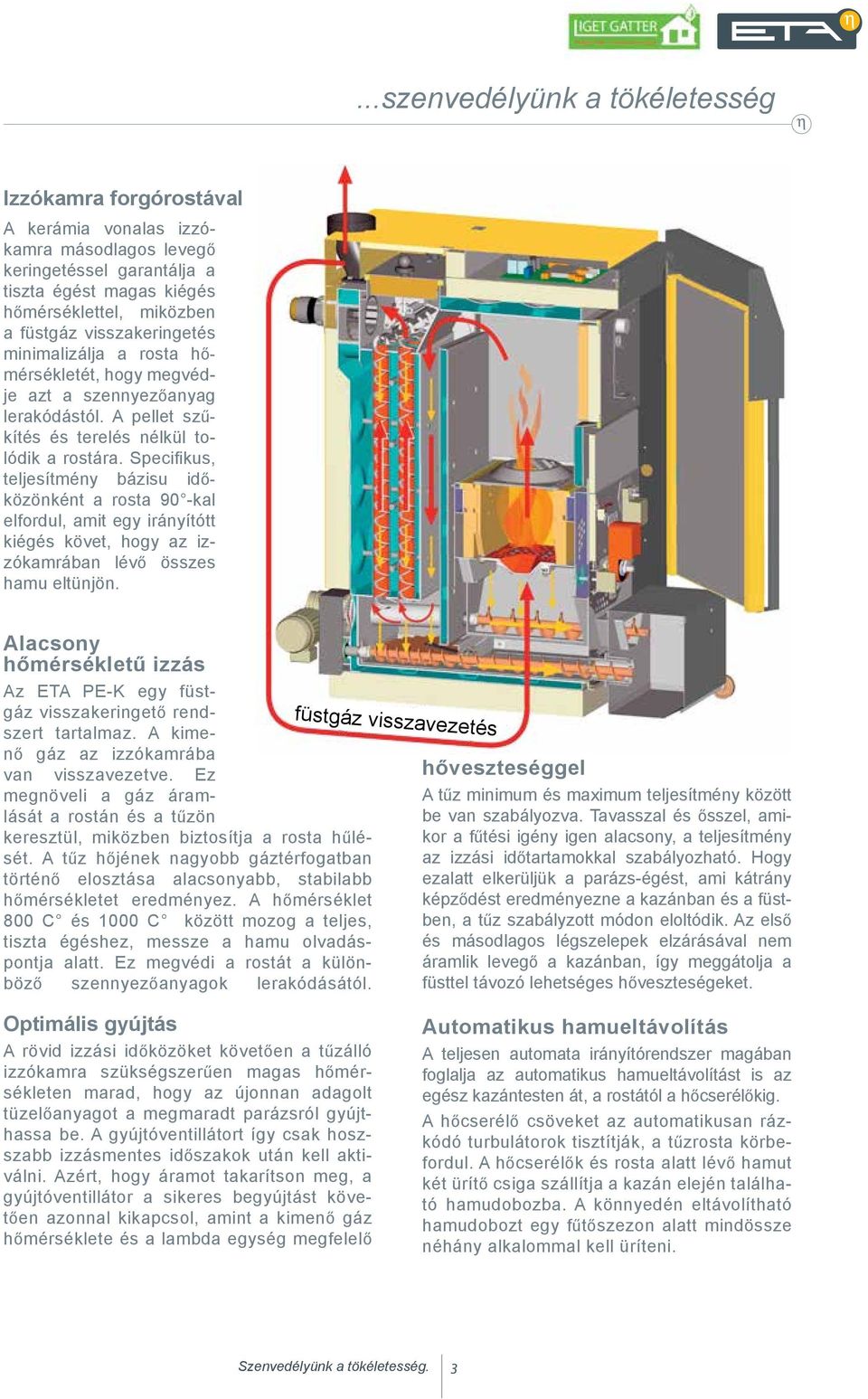

3 ...szenvedélyünk a tökéletesség Izzókamra forgórostával A kerámia vonalas izzókamra másodlagos levegő keringetéssel garantálja a tiszta égést magas kiégés hőmérséklettel, miközben a füstgáz visszakeringetés minimalizálja a rosta hőmérsékletét, hogy megvédje azt a szennyezőanyag lerakódástól. A pellet szűkítés és terelés nélkül tolódik a rostára. Specifi kus, teljesítmény bázisu időközönként a rosta 90 -kal elfordul, amit egy irányítótt kiégés követ, hogy az izzókamrában lévő összes hamu eltünjön. Alacsony hőmérsékletű izzás Az ETA PE-K egy füstgáz visszakeringető rendszert tartalmaz. A kimenő gáz az izzókamrába van visszavezetve. Ez megnöveli a gáz áramlását a rostán és a tűzön keresztül, miközben biztosítja a rosta hűlését. A tűz hőjének nagyobb gáztérfogatban történő elosztása alacsonyabb, stabilabb hőmérsékletet eredményez. A hőmérséklet 800 C és 1000 C között mozog a teljes, tiszta égéshez, messze a hamu olvadáspontja alatt. Ez megvédi a rostát a különböző szennyezőanyagok lerakódásától. értékeket mutat. füstgáz visszavezetés Izzás időközök minimális hőveszteséggel A tűz minimum és maximum teljesítmény között be van szabályozva. Tavasszal és ősszel, amikor a fűtési igény igen alacsony, a teljesítmény az izzási időtartamokkal szabályozható. Hogy ezalatt elkerüljük a parázs-égést, ami kátrány képződést eredményezne a kazánban és a füstben, a tűz szabályzott módon eloltódik. Az első és másodlagos légszelepek elzárásával nem áramlik levegő a kazánban, így meggátolja a füsttel távozó lehetséges hőveszteségeket. Optimális gyújtás A rövid izzási időközöket követően a tűzálló izzókamra szükségszerűen magas hőmérsékleten marad, hogy az újonnan adagolt tüzelőanyagot a megmaradt parázsról gyújthassa be. A gyújtóventillátort így csak hoszszabb izzásmentes időszakok után kell aktiválni. Azért, hogy áramot takarítson meg, a gyújtóventillátor a sikeres begyújtást követően azonnal kikapcsol, amint a kimenő gáz hőmérséklete és a lambda egység megfelelő Automatikus hamueltávolítás A teljesen automata irányítórendszer magában foglalja az automatikus hamueltávolítást is az egész kazántesten át, a rostától a hőcserélőkig. A hőcserélő csöveket az automatikusan rázkódó turbulátorok tisztítják, a tűzrosta körbefordul. A hőcserélők és rosta alatt lévő hamut két ürítő csiga szállítja a kazán elején található hamudobozba. A könnyedén eltávolítható hamudobozt egy fűtőszezon alatt mindössze néhány alkalommal kell üríteni. 3

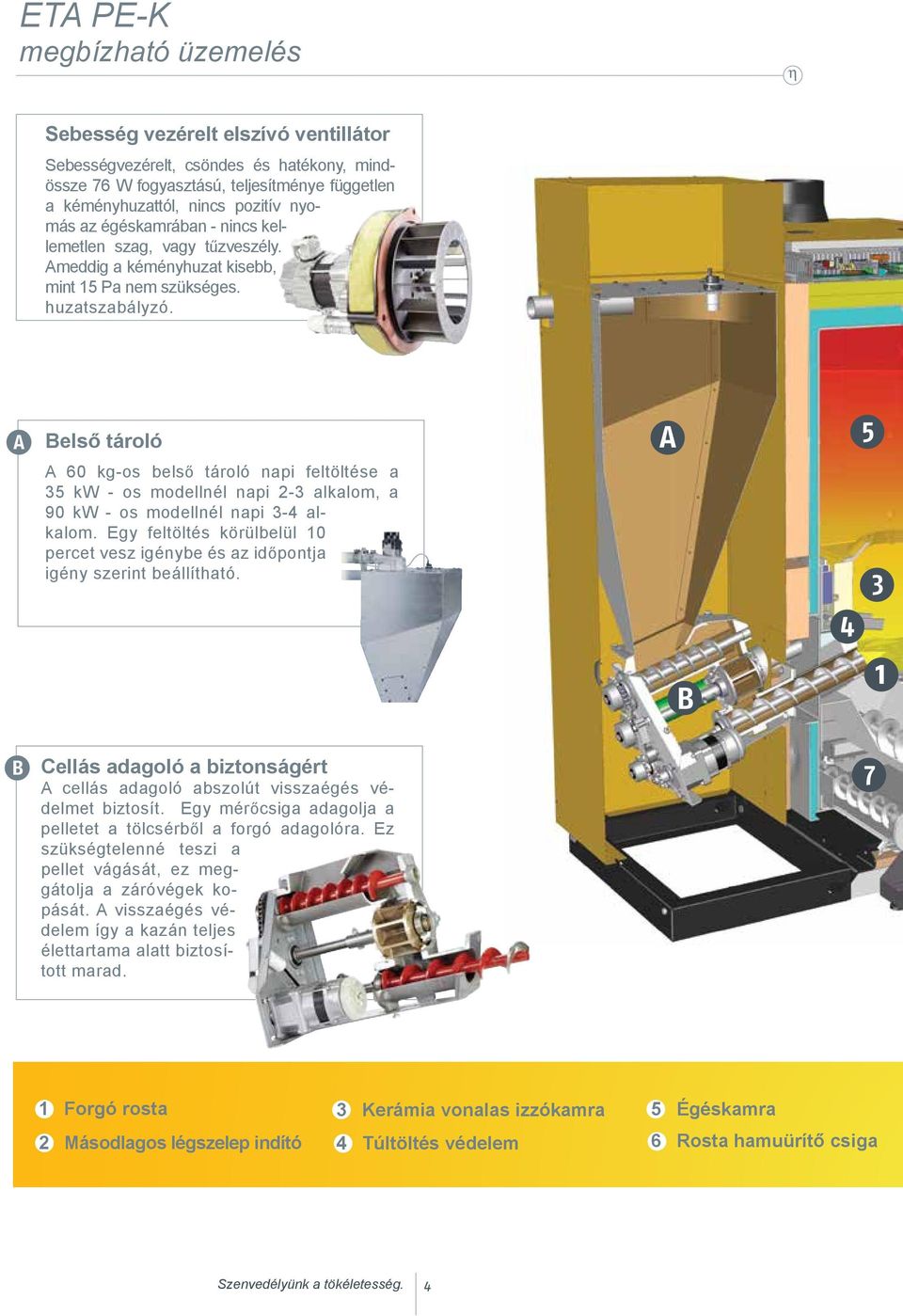

4 ETA PE-K megbízható üzemelés Sebesség vezérelt elszívó ventillátor Sebességvezérelt, csöndes és hatékony, mindössze 76 W fogyasztású, teljesítménye független a kéményhuzattól, nincs pozitív nyomás az égéskamrában - nincs kellemetlen szag, vagy tűzveszély. Ameddig a kéményhuzat kisebb, mint 15 Pa nem szükséges. huzatszabályzó. A Belső tároló A 5 A 60 kg-os belső tároló napi feltöltése a 35 kw - os modellnél napi 2-3 alkalom, a 90 kw - os modellnél napi 3-4 alkalom. Egy feltöltés körülbelül 10 percet vesz igénybe és az időpontja igény szerint beállítható. 4 3 B 1 B Cellás adagoló a biztonságért A cellás adagoló abszolút visszaégés védelmet biztosít. Egy mérőcsiga adagolja a pelletet a tölcsérből a forgó adagolóra. Ez szükségtelenné teszi a pellet vágását, ez meggátolja a záróvégek kopását. A visszaégés védelem így a kazán teljes élettartama alatt biztosított marad. 7 1 Forgó rosta 2 ásodlagos légszelep indító 3 Kerámia vonalas izzókamra 4 Túltöltés védelem 5 Égéskamra 6 Rosta hamuürítő csiga 4

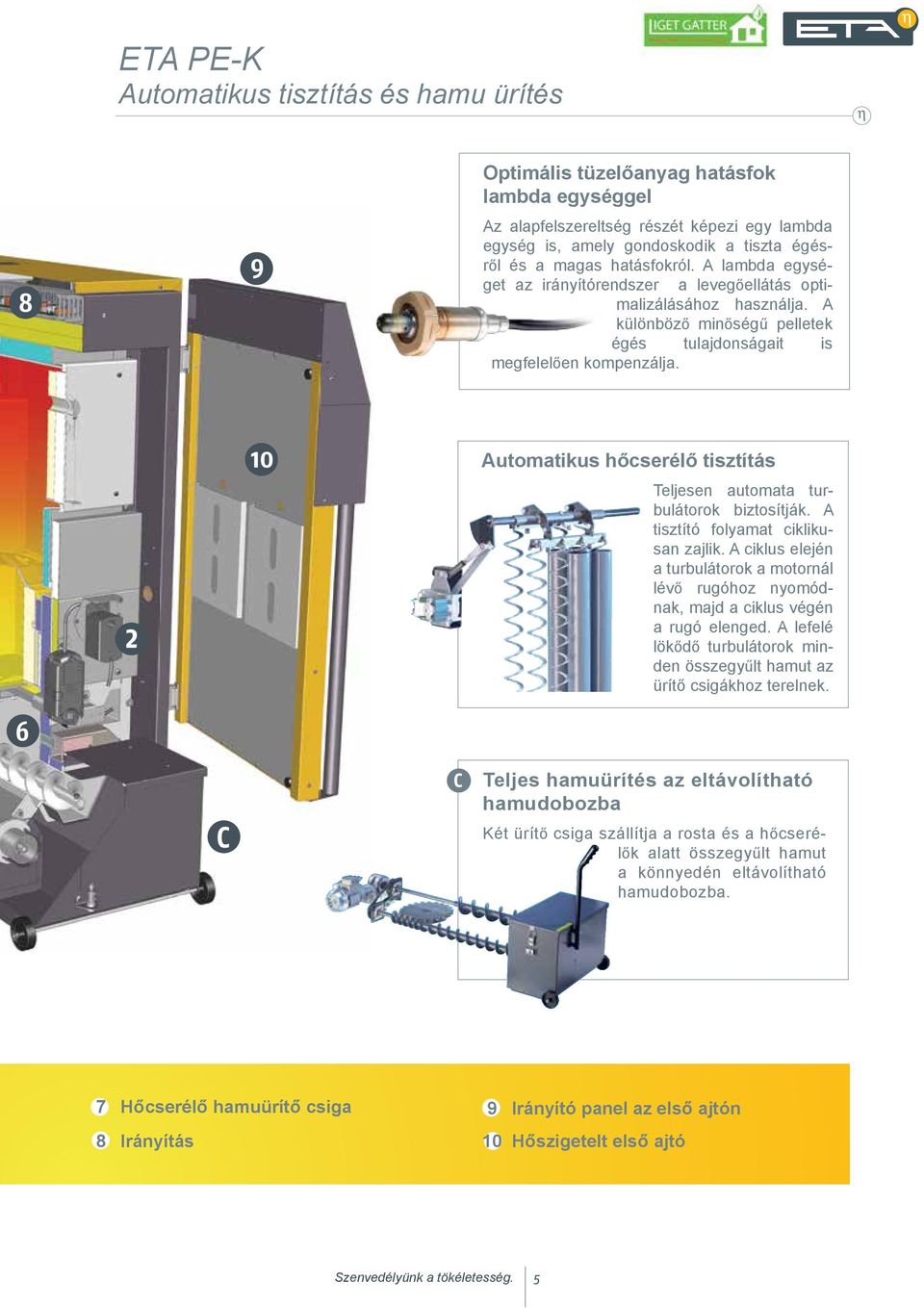

5 ETA PE-K Automatikus tisztítás és hamu ürítés 8 9 Optimális tüzelőanyag hatásfok lambda egységgel Az alapfelszereltség részét képezi egy lambda egység is, amely gondoskodik a tiszta égésről és a magas hatásfokról. A lambda egységet az irányítórendszer a levegőellátás optimalizálásához használja. A különböző minőségű pelletek égés tulajdonságait is megfelelően kompenzálja Automatikus hőcserélő tisztítás Teljesen automata turbulátorok biztosítják. A tisztító folyamat ciklikusan zajlik. A ciklus elején a turbulátorok a motornál lévő rugóhoz nyomódnak, majd a ciklus végén a rugó elenged. A lefelé lökődő turbulátorok minden összegyűlt hamut az ürítő csigákhoz terelnek. 6 C C Teljes hamuürítés az eltávolítható hamudobozba Két ürítő csiga szállítja a rosta és a hőcserélők alatt összegyűlt hamut a könnyedén eltávolítható hamudobozba. 7 Hőcserélő hamuürítő csiga 8 Irányítás 9 Irányító panel az első ajtón 10 Hőszigetelt első ajtó 5

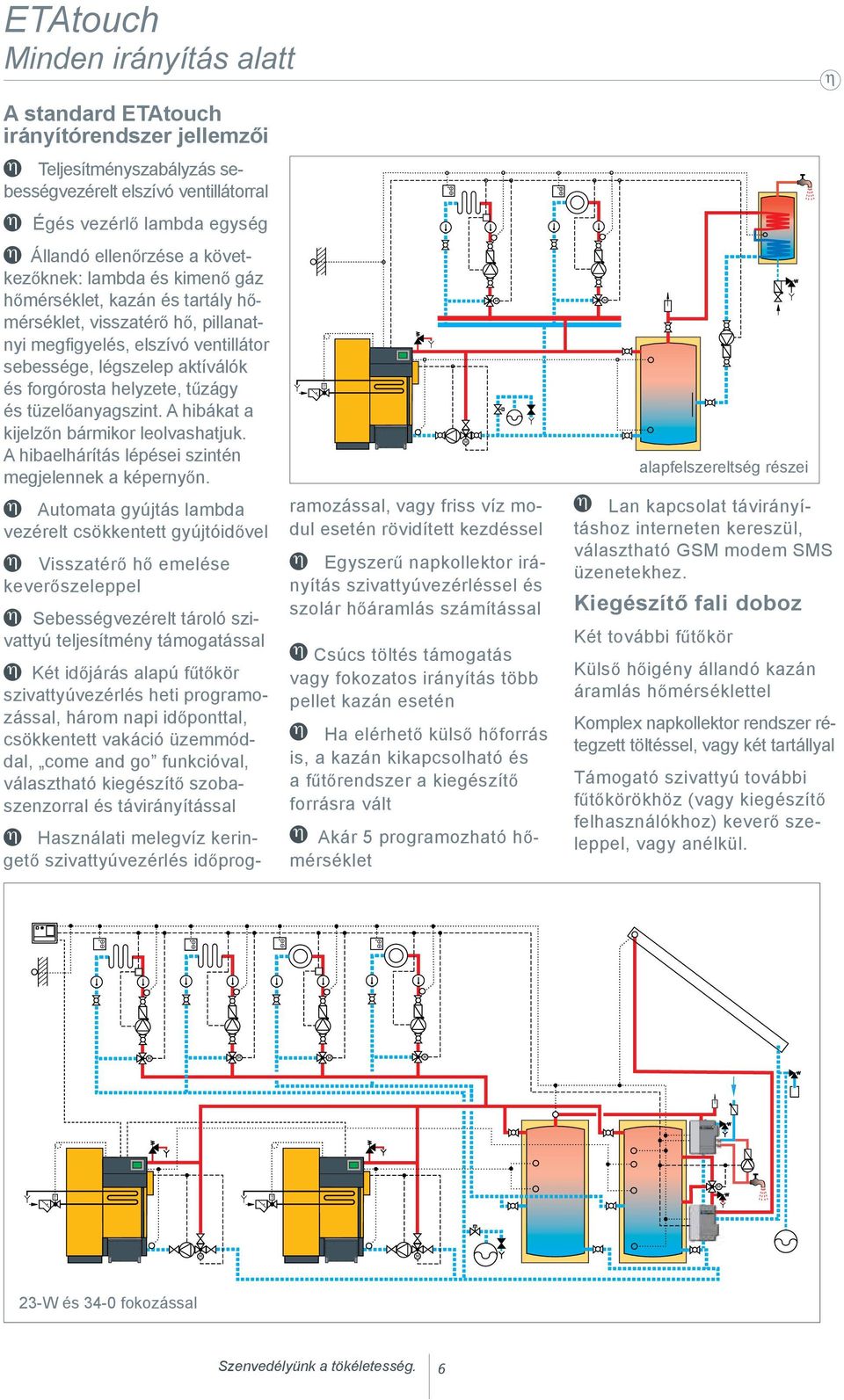

6 ETAtouch inden irányítás alatt A standard ETAtouch irányítórendszer jellemzői η Teljesítményszabályzás sebességvezérelt elszívó ventillátorral η Égés vezérlő lambda egység T ramozással, vagy friss víz modul esetén rövidített kezdéssel η Egyszerű napkollektor irányítás szivattyúvezérléssel és szolár hőáramlás számítással η Csúcs töltés támogatás vagy fokozatos irányítás több pellet kazán esetén η Ha elérhető külső hőforrás is, a kazán kikapcsolható és a fűtőrendszer a kiegészítő forrásra vált η Akár 5 programozható hőmérséklet alapfelszereltség részei η Állandó ellenőrzése a következőknek: lambda és kimenő gáz hőmérséklet, kazán és tartály hőmérséklet, visszatérő hő, pillanatnyi megfigyelés, elszívó ventillátor sebessége, légszelep aktíválók és forgórosta helyzete, tűzágy és tüzelőanyagszint. A hibákat a kijelzőn bármikor leolvashatjuk. A hibaelhárítás lépései szintén megjelennek a képernyőn. η Automata gyújtás lambda vezérelt csökkentett gyújtóidővel η Visszatérő hő emelése keverőszeleppel η Sebességvezérelt tároló szivattyú teljesítmény támogatással η Két időjárás alapú fűtőkör szivattyúvezérlés heti programozással, három napi időponttal, csökkentett vakáció üzemmóddal, come and go funkcióval, választható kiegészítő szobaszenzorral és távirányítással η Használati melegvíz keringető szivattyúvezérlés időprogη Lan kapcsolat távirányításhoz interneten kereszül, választható GS modem SS üzenetekhez. Kiegészítő fali doboz Két további fűtőkör Külső hőigény állandó kazán áramlás hőmérséklettel Komplex napkollektor rendszer rétegzett töltéssel, vagy két tartállyal Támogató szivattyú további fűtőkörökhöz (vagy kiegészítő felhasználókhoz) keverő szeleppel, vagy anélkül. T T 23-W és 34-0 fokozással 6

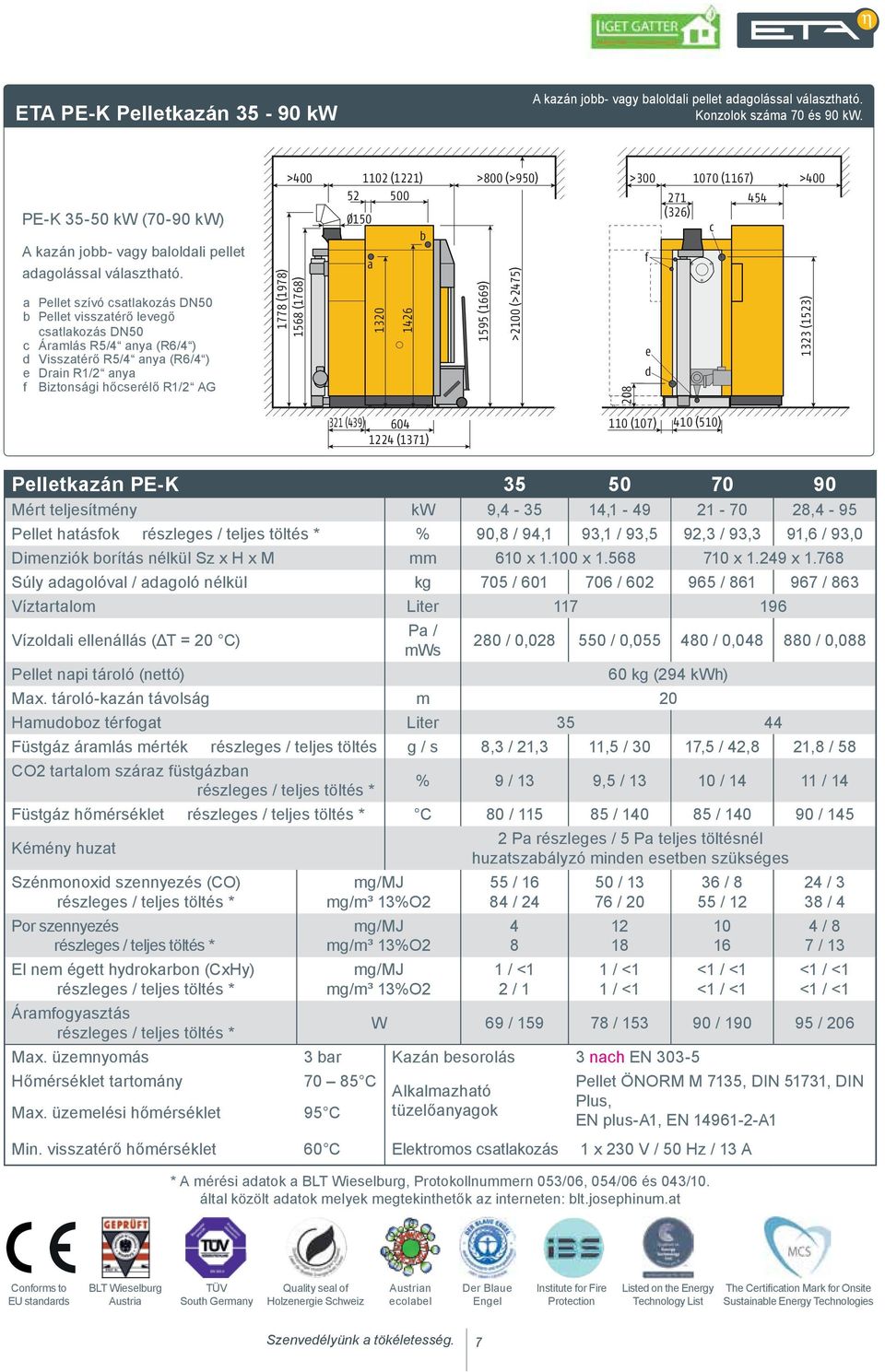

7 ETA PE-K Pelletkazán kw A kazán jobb- vagy baloldali pellet adagolással választható. Konzolok száma 70 és 90 kw. PE-K kw (70-90 kw) A kazán jobb- vagy baloldali pellet adagolással választható. a Pellet szívó csatlakozás DN50 b Pellet visszatérő levegő csatlakozás DN50 c Áramlás R5/4 anya (R6/4 ) d Visszatérő R5/4 anya (R6/4 ) e Drain R1/2 anya f Biztonsági hőcserélő R1/2 AG > (1978) 1568 (1768) 1102 (1221) Ø150 b a >800 (>950) 1595 (1669) >2100 (>2475) 208 > (1167) >400 f e d 271 (326) c (1523) 321 (439) (107) 410 (510) 1224 (1371) Pelletkazán PE-K ért teljesítmény kw 9, , ,4-95 Pellet hatásfok % 90,8 / 94,1 93,1 / 93,5 92,3 / 93,3 91,6 / 93,0 Dimenziók borítás nélkül Sz x H x mm 610 x x x x Súly adagolóval / adagoló nélkül kg 705 / / / / 863 Víztartalom Liter Vízoldali ellenállás (ΔT = 20 C) Pa / mws 280 / 0, / 0, / 0, / 0,088 Pellet napi tároló (nettó) 60 kg (294 kwh) ax. tároló-kazán távolság m 20 Hamudoboz térfogat Liter Füstgáz áramlás mérték részleges / teljes töltés g / s 8,3 / 21,3 11,5 / 30 17,5 / 42,8 21,8 / 58 CO2 tartalom száraz füstgázban % 9 / 13 9,5 / / / 14 Füstgáz hőmérséklet C 80 / / / / 145 Kémény huzat 2 Pa részleges / 5 Pa teljes töltésnél huzatszabályzó minden esetben szükséges Szénmonoxid szennyezés (CO) Por szennyezés El nem égett hydrokarbon (CxHy) Áramfogyasztás mg/j mg/m³ 13%O2 mg/j mg/m³ 13%O2 mg/j mg/m³ 13%O2 55 / / / <1 2 / 1 50 / / / <1 1 / <1 36 / 8 55 / <1 / <1 <1 / <1 24 / 3 38 / 4 4 / 8 7 / 13 <1 / <1 <1 / <1 W 69 / / / / 206 ax. üzemnyomás 3 bar Kazán besorolás 3 nach EN Hőmérséklet tartomány C Pellet ÖNOR 7135, DIN 51731, DIN Alkalmazható Plus, ax. üzemelési hőmérséklet 95 C tüzelőanyagok EN plus-a1, EN A1 in. visszatérő hőmérséklet 60 C Elektromos csatlakozás 1 x 230 V / 50 Hz / 13 A * A mérési adatok a BLT Wieselburg, Protokollnummern 053/06, 054/06 és 043/10. által közölt adatok melyek megtekinthetők az interneten: blt.josephinum.at Conforms to EU standards BLT Wieselburg Austria TÜV South Germany Quality seal of Holzenergie Schweiz Austrian ecolabel Der Blaue Engel Institute for Fire Protection Listed on the Energy Technology List The Certification ark for Onsite Sustainable Energy Technologies 7

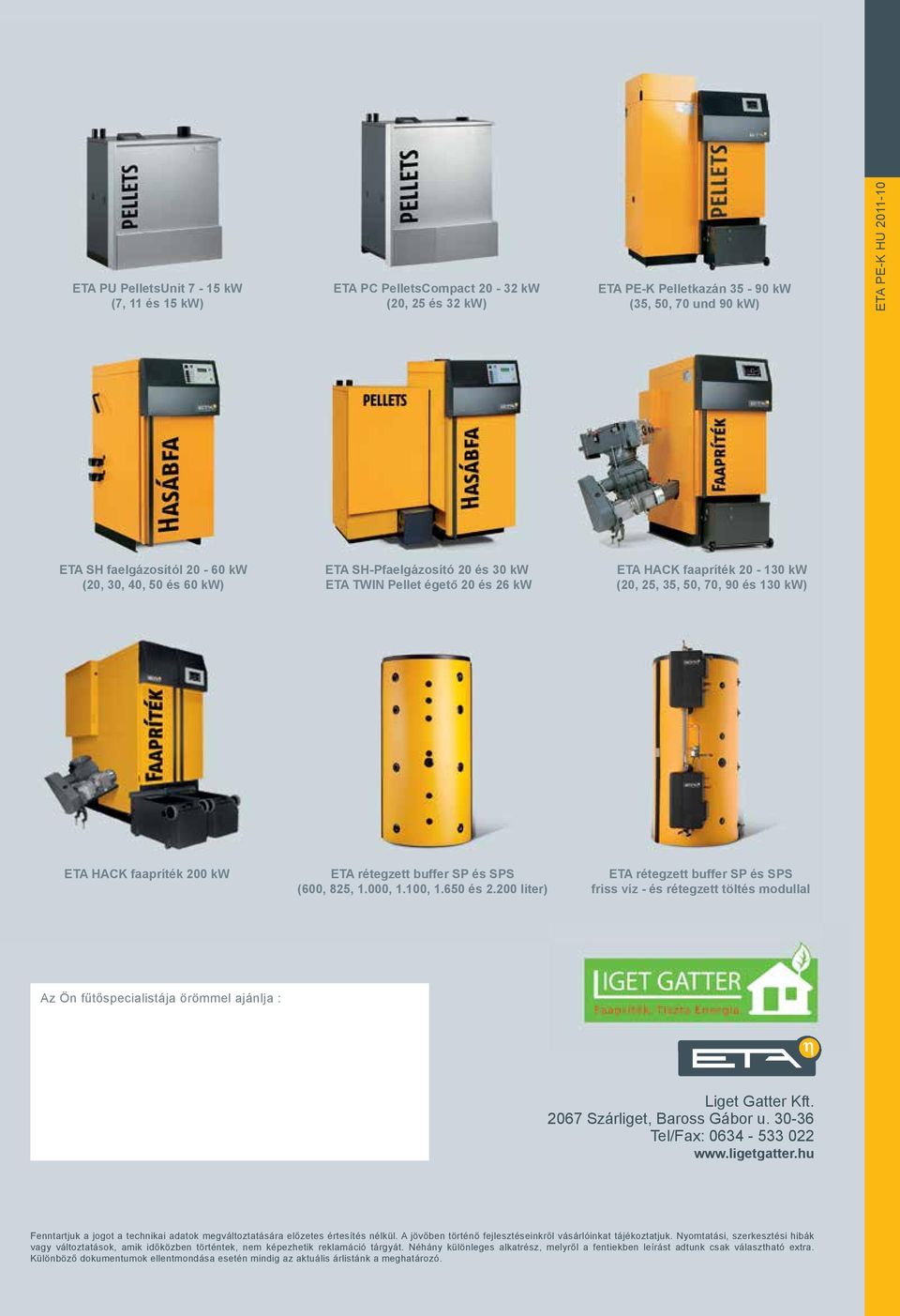

8 ETA PU PelletsUnit 7-15 kw ETA PU PelletsUnit 7 bis 15 kw (7, 11 és 15 kw) (7, 11 und 15 kw) ETA PC PelletsCompact kw ETA PC PelletsCompact 20 bis 32 kw (20, 25 és 32 kw) (20, 25 und 32 kw) ETA PE-K Pelletkazán kw ETA PE-K Pelletskessel 35 bis 90 kw (35, 50, 70 und 90 kw) (35, 50, 70 und 90 kw) ETA PE-K HU ETA SH faelgázosítól kw ETA SH Holzvergaserkessel 20 bis 60 kw (20, 30, 40, 50 és 60 kw) (20, 30, 40, 50 und 60 kw) ETA SH-Pfaelgázosító 20 és 30 kw ETA SH-P Holzvergaserkessel ETA TWIN Pellet égető 20 és 26 kw 20 und 30 kw mit ETA TWIN Pelletsbrenner 20 und 26 kw ETA HACK faapríték kw ETA HACK Hackgutkessel 20 bis 130 kw (20, 25, 35, 50, 70, 90 és 130 kw) (20, 25, 35, 50, 70, 90 und 130 kw) ETA HACK faapríték 200 kw ETA HACK Hackgutkessel 200 kw ETA rétegzett buffer SP és SPS ETA Schichtpuffer SP und SPS (600, 825, 1.000, 1.100, és liter) (825, 1.000, 1.100, und Liter) ETA rétegzett buffer SP és SPS ETA Schichtpuffer SP und SPS friss víz - és rétegzett töltés modullal mit Frischwasser- und Schichtlademodul Ihr Az Heizungsfachmann Ön fűtőspecialistája berät örömmel Sie gerne: ajánlja : Liget Gatter Kft Szárliget, Baross Gábor u Tel/Fax: Fenntartjuk a jogot a technikai adatok megváltoztatására előzetes értesítés nélkül. A jövőben történő fejlesztéseinkről vásárlóinkat tájékoztatjuk. Nyomtatási, szerkesztési hibák Technische Änderungen vorbehalten vagy változtatások, amik időközben történtek, nem képezhetik reklamáció tárgyát. Néhány különleges alkatrész, melyről a fentiekben leírást adtunk csak választható extra. Um Ihnen den Nutzen aus unserer stetigen Weiterentwicklung zur Verfügung stellen zu können, behalten wir uns technische Änderungen vor, auch ohne vorherige Ankündigungen. Különböző dokumentumok ellentmondása esetén mindig az aktuális árlistánk a meghatározó. Druck- und Satzfehler oder zwischenzeitlich eingetretene Änderungen jeder Art berechtigen nicht zu Ansprüchen. Einzelne Ausstattungsvarianten, die hier abgebildet oder beschrieben werden, sind nur optional erhältlich. Bei Widersprüchen zwischen einzelnen Dokumenten bezüglich des Lieferumfanges gelten die Angaben in unserer aktuellen Preisliste.
