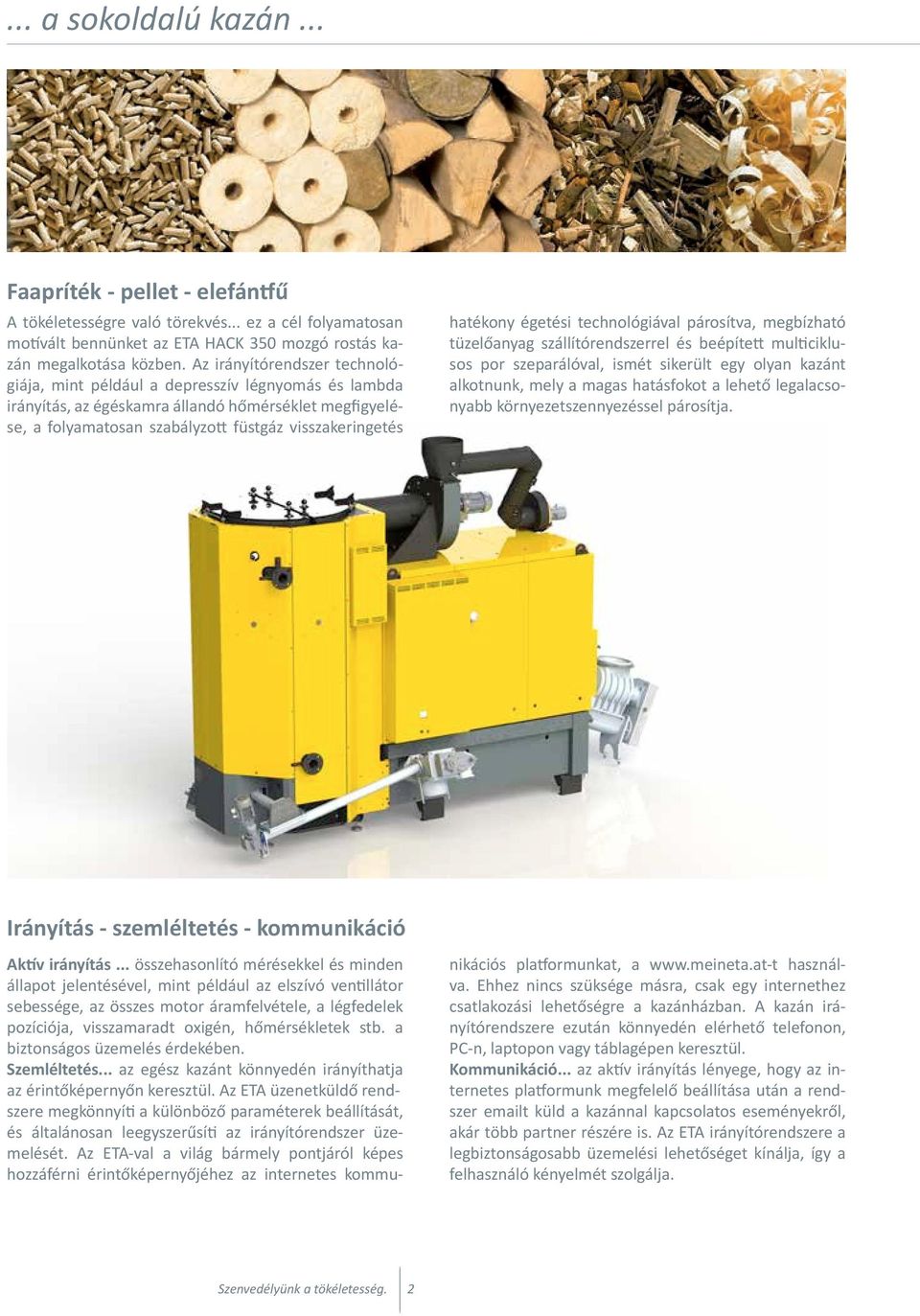

2 ... a sokoldalú kazán... Faapríték - pellet - elefántfű A tökéletességre való törekvés... ez a cél folyamatosan motívált bennünket az ETA HACK 350 mozgó rostás kazán megalkotása közben. Az irányítórendszer technológiája, mint például a depresszív légnyomás és lambda irányítás, az égéskamra állandó hőmérséklet megfigyelése, a folyamatosan szabályzott füstgáz visszakeringetés hatékony égetési technológiával párosítva, megbízható tüzelőanyag szállítórendszerrel és beépített multiciklusos por szeparálóval, ismét sikerült egy olyan kazánt alkotnunk, mely a magas hatásfokot a lehető legalacsonyabb környezetszennyezéssel párosítja. Irányítás - szemléltetés - kommunikáció Aktív irányítás... összehasonlító mérésekkel és minden állapot jelentésével, mint például az elszívó ventillátor sebessége, az összes motor áramfelvétele, a légfedelek pozíciója, visszamaradt oxigén, hőmérsékletek stb. a biztonságos üzemelés érdekében. Szemléltetés... az egész kazánt könnyedén irányíthatja az érintőképernyőn keresztül. Az ETA üzenetküldő rendszere megkönnyíti a különböző paraméterek beállítását, és általánosan leegyszerűsíti az irányítórendszer üzemelését. Az ETA-val a világ bármely pontjáról képes hozzáférni érintőképernyőjéhez az internetes kommunikációs platformunkat, a használva. Ehhez nincs szüksége másra, csak egy internethez csatlakozási lehetőségre a kazánházban. A kazán irányítórendszere ezután könnyedén elérhető telefonon, PC-n, laptopon vagy táblagépen keresztül. Kommunikáció... az aktív irányítás lényege, hogy az internetes platformunk megfelelő beállítása után a rendszer t küld a kazánnal kapcsolatos eseményekről, akár több partner részére is. Az ETA irányítórendszere a legbiztonságosabb üzemelési lehetőséget kínálja, így a felhasználó kényelmét szolgálja. 2

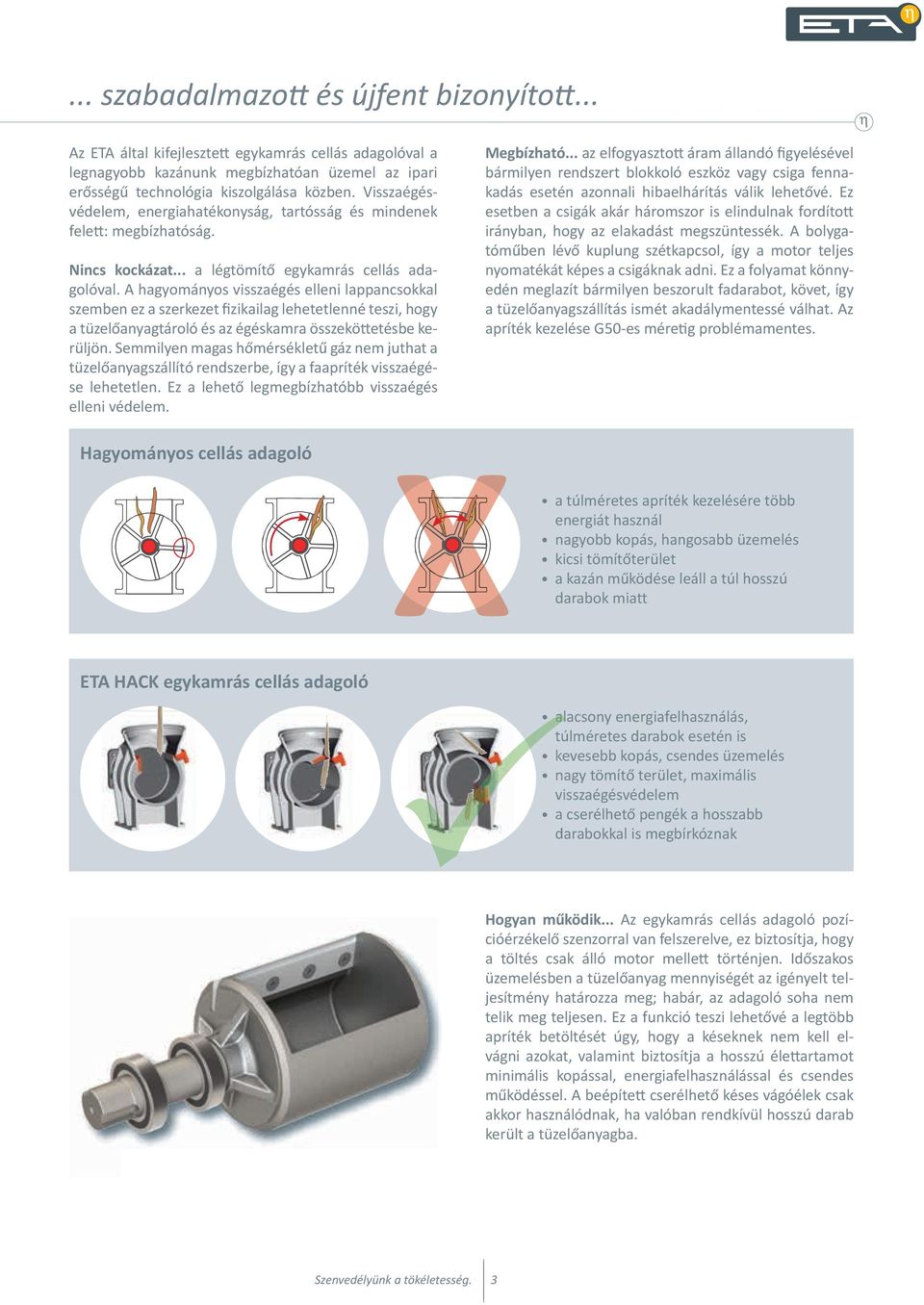

3 ... szabadalmazott és újfent bizonyított... Az ETA által kifejlesztett egykamrás cellás adagolóval a legnagyobb kazánunk megbízhatóan üzemel az ipari erősségű technológia kiszolgálása közben. Visszaégésvédelem, energiahatékonyság, tartósság és mindenek felett: megbízhatóság. Nincs kockázat... a légtömítő egykamrás cellás adagolóval. A hagyományos visszaégés elleni lappancsokkal szemben ez a szerkezet fizikailag lehetetlenné teszi, hogy a tüzelőanyagtároló és az égéskamra összeköttetésbe kerüljön. Semmilyen magas hőmérsékletű gáz nem juthat a tüzelőanyagszállító rendszerbe, így a faapríték visszaégése lehetetlen. Ez a lehető legmegbízhatóbb visszaégés elleni védelem. Megbízható... az elfogyasztott áram állandó figyelésével bármilyen rendszert blokkoló eszköz vagy csiga fennakadás esetén azonnali hibaelhárítás válik lehetővé. Ez esetben a csigák akár háromszor is elindulnak fordított irányban, hogy az elakadást megszüntessék. A bolygatóműben lévő kuplung szétkapcsol, így a motor teljes nyomatékát képes a csigáknak adni. Ez a folyamat könnyedén meglazít bármilyen beszorult fadarabot, követ, így a tüzelőanyagszállítás ismét akadálymentessé válhat. Az apríték kezelése G50-es méretig problémamentes. Hagyományos cellás adagoló X a túlméretes apríték kezelésére több energiát használ nagyobb kopás, hangosabb üzemelés kicsi tömítőterület a kazán működése leáll a túl hosszú darabok miatt ETA HACK egykamrás cellás adagoló Palacsony P energiafelhasználás, Ptúlméretes darabok esetén is P Pkevesebb kopás, csendes üzemelés P Pnagy tömítő terület, maximális Pvisszaégésvédelem P Pa a cserélhető pengék a hosszabb darabokkal is megbírkóznak Hogyan működik... Az egykamrás cellás adagoló pozícióérzékelő szenzorral van felszerelve, ez biztosítja, hogy a töltés csak álló motor mellett történjen. Időszakos üzemelésben a tüzelőanyag mennyiségét az igényelt teljesítmény határozza meg; habár, az adagoló soha nem telik meg teljesen. Ez a funkció teszi lehetővé a legtöbb apríték betöltését úgy, hogy a késeknek nem kell elvágni azokat, valamint biztosítja a hosszú élettartamot minimális kopással, energiafelhasználással és csendes működéssel. A beépített cserélhető késes vágóélek csak akkor használódnak, ha valóban rendkívül hosszú darab került a tüzelőanyagba. 3

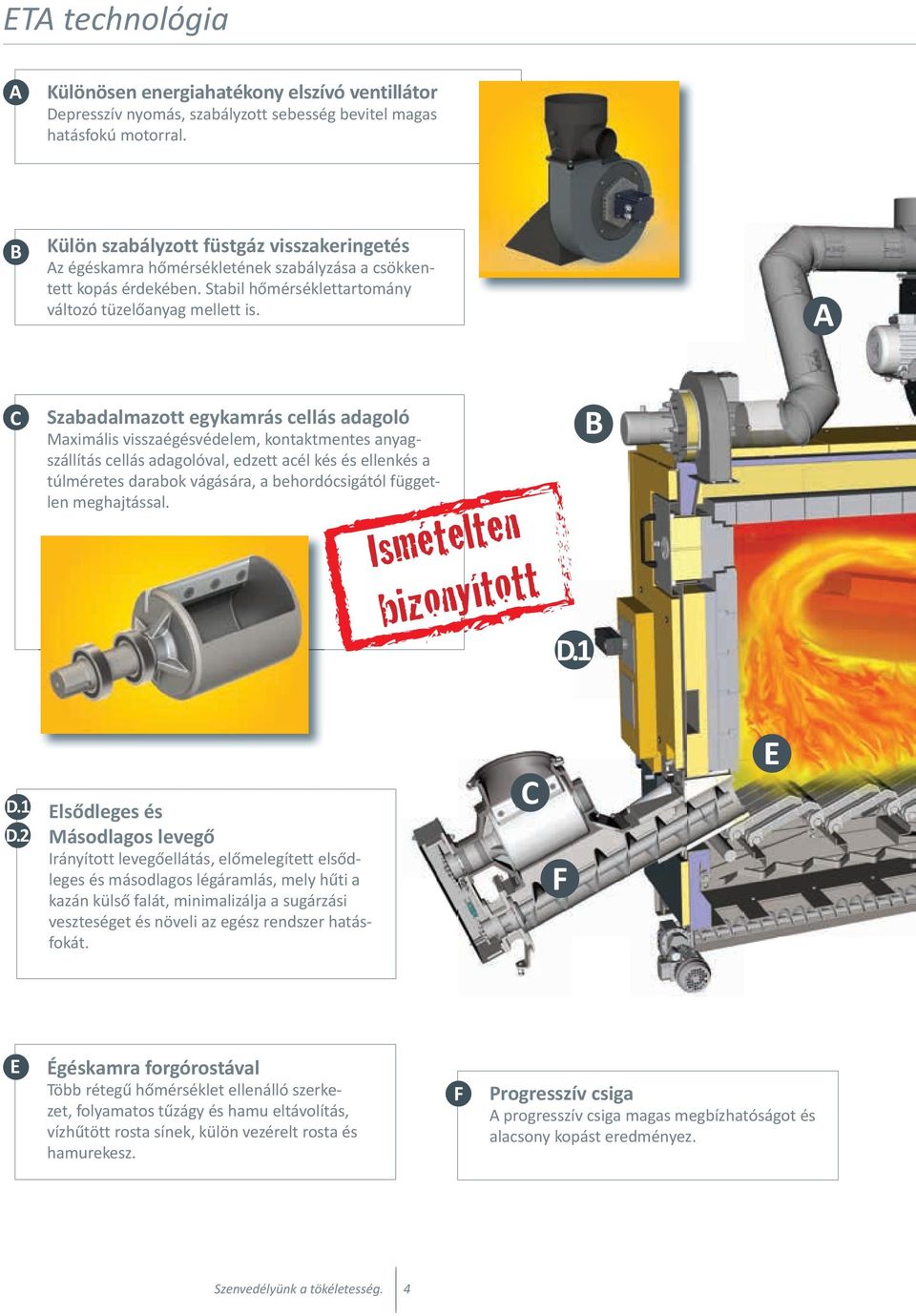

4 ETA technológia A Különösen energiahatékony elszívó ventillátor Depresszív nyomás, szabályzott sebesség bevitel magas hatásfokú motorral. B Külön szabályzott füstgáz visszakeringetés Az égéskamra hőmérsékletének szabályzása a csökkentett kopás érdekében. Stabil hőmérséklettartomány változó tüzelőanyag mellett is. A C Szabadalmazott egykamrás cellás adagoló Maximális visszaégésvédelem, kontaktmentes anyagszállítás cellás adagolóval, edzett acél kés és ellenkés a túlméretes darabok vágására, a behordócsigától független meghajtással. Ismételten bizonyított D.1 B D.1 D.2 Elsődleges és Másodlagos levegő Irányított levegőellátás, előmelegített elsődleges és másodlagos légáramlás, mely hűti a kazán külső falát, minimalizálja a sugárzási veszteséget és növeli az egész rendszer hatásfokát. C F E E Égéskamra forgórostával Több rétegű hőmérséklet ellenálló szerkezet, folyamatos tűzágy és hamu eltávolítás, vízhűtött rosta sínek, külön vezérelt rosta és hamurekesz. F Progresszív csiga A progresszív csiga magas megbízhatóságot és alacsony kopást eredményez. 4

5 G Függőleges hőcserélő cső Automata tisztítás a magas hatásfok érdekében, beépített multiciklon a külső egységnél magasabb hatásfokért, forgatható kémény cső illesztés D=300 mm G H H meineta Érintőképernyő mikroprocesszoros vezérléssel Az egész irányítóegység a kazánba építve, elővezetékezve, érintőképernyős vezérlőegység grafikus menü navigációval, mely bármikor megtekinthető és beállítható az internetes kezelőfelületen keresz- tül. meztetőrendszer, figyelpartnerhálózat, szoftver frissítés az USB porton keresztül, amely akár 4 különböző pozícióban is telepíthető. J I D.2 I J Lambda és égéskamra hőmérsékletszabályzás Minimális emisszió és maximális hatásfok, automatikus tüzelőanyag felismerés I Automata hamuürítés* A rosta és ciklon hamuja összekeverve, tengely nélküli csiga hőmérséklet figyeléssel, ürítő fedél tömítéssel (a külső konténeren) vagy 2 hamutartály 110 l térfogattal, hosszú ürítési időközökkel és rugalmas ürítési opciókkal. *Bizonyos alkatrészek, pl. a dupla hamutartály nem képezik az alapfelszereltség részét. 5

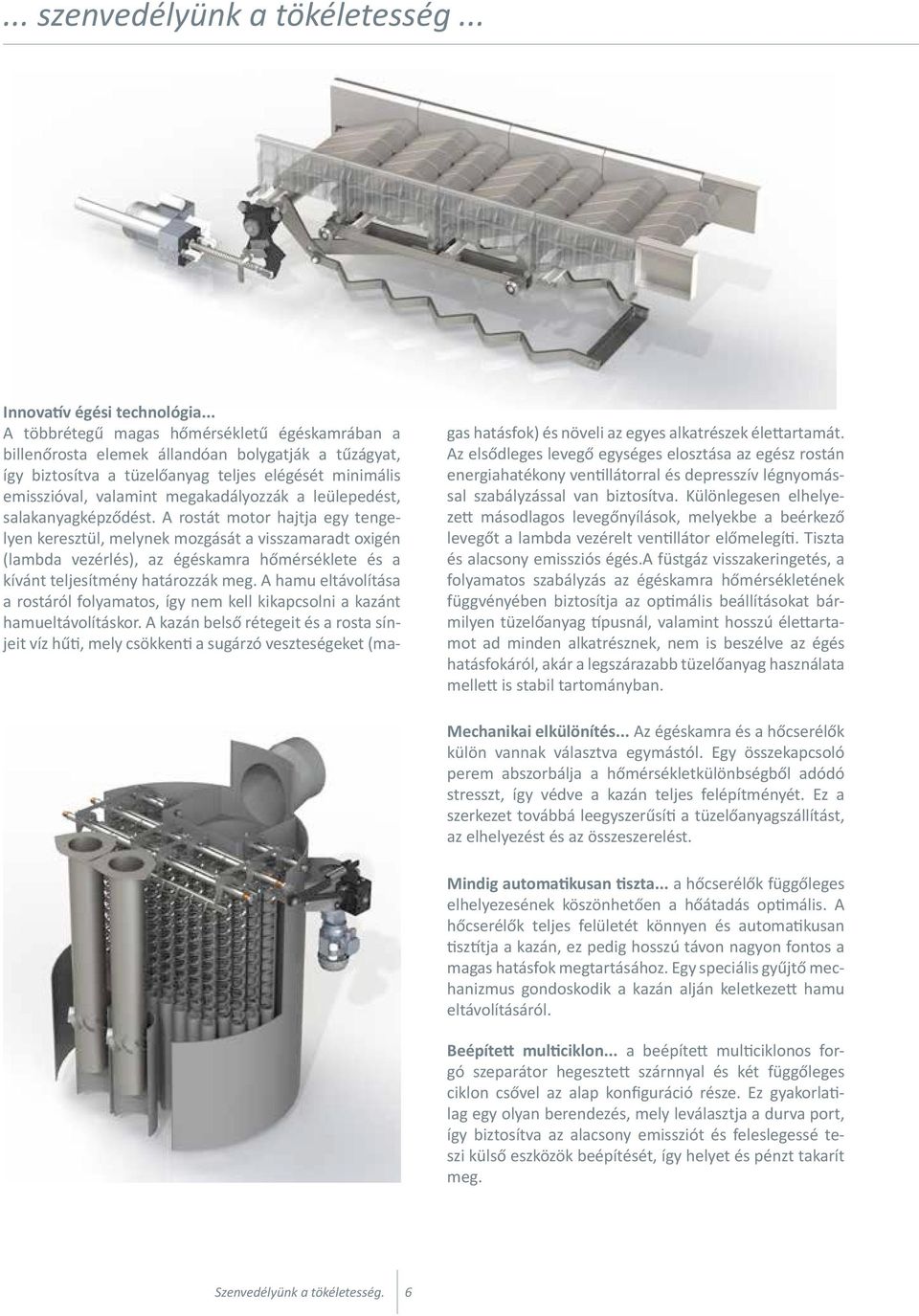

6 ... szenvedélyünk a tökéletesség... Innovatív égési technológia... A többrétegű magas hőmérsékletű égéskamrában a billenőrosta elemek állandóan bolygatják a tűzágyat, így biztosítva a tüzelőanyag teljes elégését minimális emisszióval, valamint megakadályozzák a leülepedést, salakanyagképződést. A rostát motor hajtja egy tengelyen keresztül, melynek mozgását a visszamaradt oxigén (lambda vezérlés), az égéskamra hőmérséklete és a kívánt teljesítmény határozzák meg. A hamu eltávolítása a rostáról folyamatos, így nem kell kikapcsolni a kazánt hamueltávolításkor. A kazán belső rétegeit és a rosta sínjeit víz hűti, mely csökkenti a sugárzó veszteségeket (magas hatásfok) és növeli az egyes alkatrészek élettartamát. Az elsődleges levegő egységes elosztása az egész rostán energiahatékony ventillátorral és depresszív légnyomással szabályzással van biztosítva. Különlegesen elhelyezett másodlagos levegőnyílások, melyekbe a beérkező levegőt a lambda vezérelt ventillátor előmelegíti. Tiszta és alacsony emissziós égés.a füstgáz visszakeringetés, a folyamatos szabályzás az égéskamra hőmérsékletének függvényében biztosítja az optimális beállításokat bármilyen tüzelőanyag típusnál, valamint hosszú élettartamot ad minden alkatrésznek, nem is beszélve az égés hatásfokáról, akár a legszárazabb tüzelőanyag használata mellett is stabil tartományban. Mechanikai elkülönítés... Az égéskamra és a hőcserélők külön vannak választva egymástól. Egy összekapcsoló perem abszorbálja a hőmérsékletkülönbségből adódó stresszt, így védve a kazán teljes felépítményét. Ez a szerkezet továbbá leegyszerűsíti a tüzelőanyagszállítást, az elhelyezést és az összeszerelést. Mindig automatikusan tiszta... a hőcserélők függőleges elhelyezesének köszönhetően a hőátadás optimális. A hőcserélők teljes felületét könnyen és automatikusan tisztítja a kazán, ez pedig hosszú távon nagyon fontos a magas hatásfok megtartásához. Egy speciális gyűjtő mechanizmus gondoskodik a kazán alján keletkezett hamu eltávolításáról. Beépített multiciklon... a beépített multiciklonos forgó szeparátor hegesztett szárnnyal és két függőleges ciklon csővel az alap konfiguráció része. Ez gyakorlatilag egy olyan berendezés, mely leválasztja a durva port, így biztosítva az alacsony emissziót és feleslegessé teszi külső eszközök beépítését, így helyet és pénzt takarít meg. 6

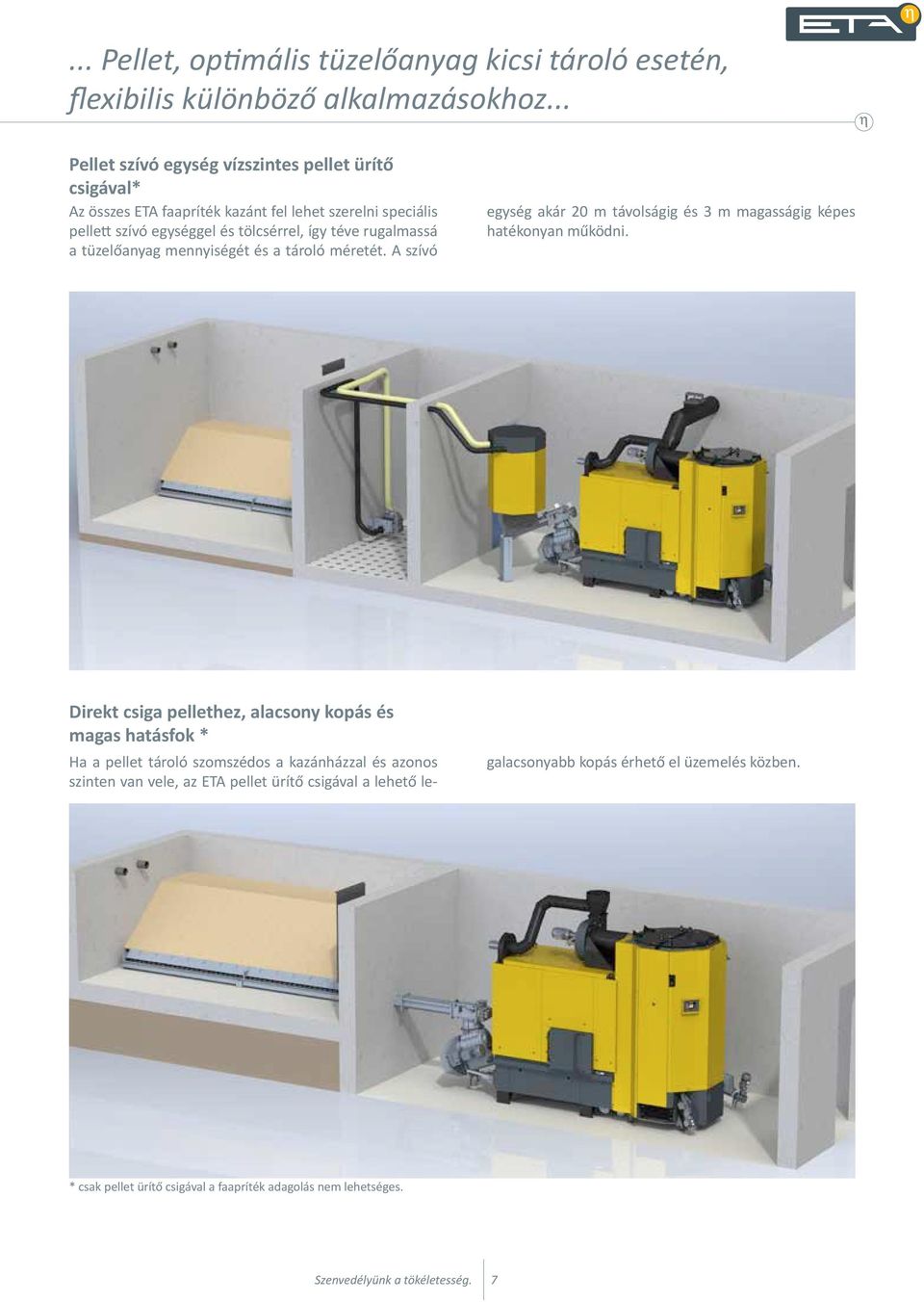

7 ... Pellet, optimális tüzelőanyag kicsi tároló esetén, flexibilis különböző alkalmazásokhoz... Pellet szívó egység vízszintes pellet ürítő csigával* Az összes ETA faapríték kazánt fel lehet szerelni speciális pellett szívó egységgel és tölcsérrel, így téve rugalmassá a tüzelőanyag mennyiségét és a tároló méretét. A szívó egység akár 20 m távolságig és 3 m magasságig képes hatékonyan működni. Direkt csiga pellethez, alacsony kopás és magas hatásfok * Ha a pellet tároló szomszédos a kazánházzal és azonos szinten van vele, az ETA pellet ürítő csigával a lehető le- galacsonyabb kopás érhető el üzemelés közben. * csak pellet ürítő csigával a faapríték adagolás nem lehetséges. 7

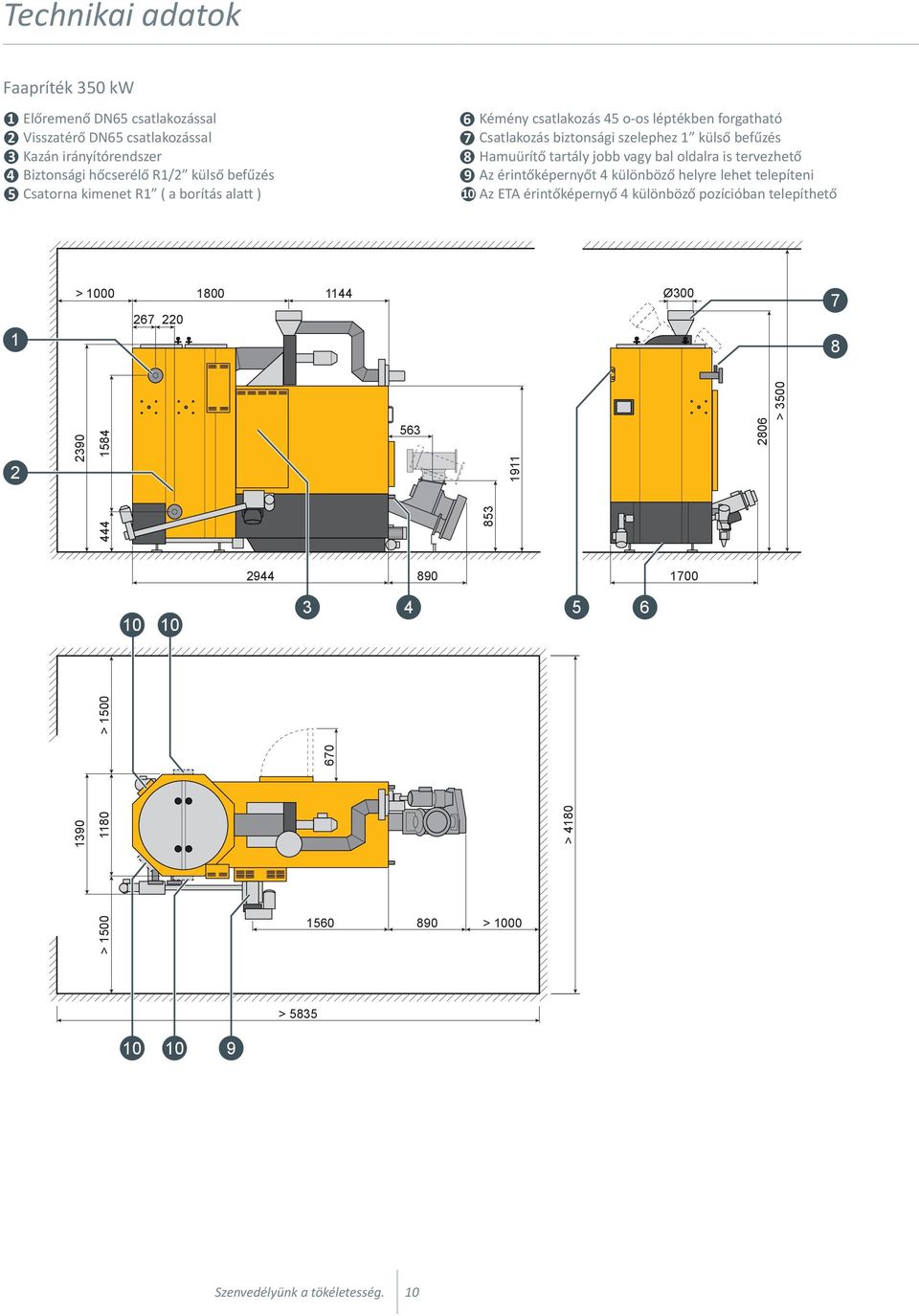

8 ... Faapríték, az optimális tárolóméret és betöltés összehangolása... Padlós adagoló csukló karokkal és lapos acéllapátokkal, egy vagy két kazánhoz* Alapfelszereltség, idális földalatti tárolókhoz, rámpákhoz. Lehetséges legnagyobb átmérő: 6 m, maximum töltési magasság: 5 m. Padlós adagoló centralizált leengedéssel * Gazdaságos konfiguráció, idális pneumatikus vagy mechanikus feltöltésű tárolókhoz egyaránt. Lehetséges legnagyobb hatékony átmérő: 6 m, töltési magasság: 5 m. 8

9 Csigatengelyes ürítő rendszer * Helytakarékos megoldás, ideális magas, pneumatikus töltésű silókhoz. Maximum lehetséges átmérő: 6 m, maximum töltési magasság: 8 m. Mozgópadlós szállítás ** XXL konfiguráció, ideális nagy mennyiségű tüzelőanyag szállításához, gyors feltöltéshez mozgópadlós kocsikkal, billenőplatós kocsikhoz. Maximum nyomórúd hossz: 2 m, akár 3 nyomórúd minden oldalon, maximum töltési magasság: 5 m. * Padló adagolós rendszerekez, pellet tüzelőanyag használatával a következő határszámok érvényesek: -maximum töltési magasság 2m, maximum adagoló átmérő 4m -közbeeső csiga minimum hossz 500mm **Mozgópadlós szállításnál, pellet tüzelőanyag használata előtt lépjen kapcsolatba ügyfélszolgálatunkkal: 9

10 Technikai adatok Faapríték 350 kw 1 Előremenő DN65 csatlakozással 6 Kémény csatlakozás 45 o-os léptékben forgatható 2 Visszatérő DN65 csatlakozással 7 Csatlakozás biztonsági szelephez 1 külső befűzés 3 Kazán irányítórendszer 8 Hamuürítő tartály jobb vagy bal oldalra is tervezhető 4 Biztonsági hőcserélő R1/2 külső befűzés 9 Az érintőképernyőt 4 különböző helyre lehet telepíteni 5 Csatorna kimenet R1 ( a borítás alatt ) 10 Az ETA érintőképernyő 4 különböző pozícióban telepíthető 1 > Ø > > > 3500 > > 1000 >

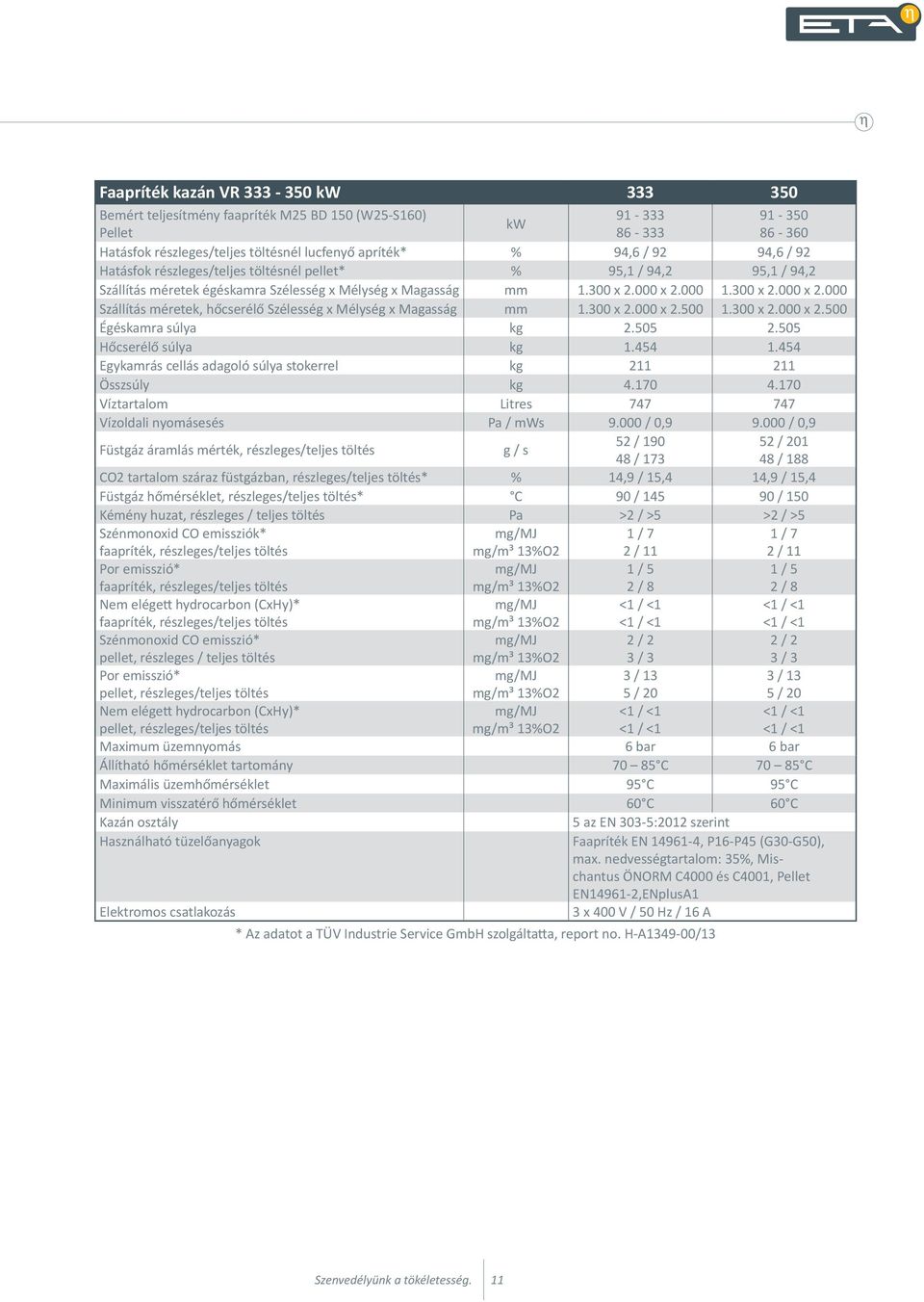

11 Faapríték kazán VR kw Bemért teljesítmény faapríték M25 BD 150 (W25-S160) kw Pellet Hatásfok részleges/teljes töltésnél lucfenyő apríték* % 94,6 / 92 94,6 / 92 Hatásfok részleges/teljes töltésnél pellet* % 95,1 / 94,2 95,1 / 94,2 Szállítás méretek égéskamra Szélesség x Mélység x Magasság mm x x x x Szállítás méretek, hőcserélő Szélesség x Mélység x Magasság mm x x x x Égéskamra súlya kg Hőcserélő súlya kg Egykamrás cellás adagoló súlya stokerrel kg Összsúly kg Víztartalom Litres Vízoldali nyomásesés Pa / mws / 0, / 0,9 Füstgáz áramlás mérték, részleges/teljes töltés g / s 52 / / / / 188 CO2 tartalom száraz füstgázban, részleges/teljes töltés* % 14,9 / 15,4 14,9 / 15,4 Füstgáz hőmérséklet, részleges/teljes töltés* C 90 / / 150 Kémény huzat, részleges / teljes töltés Pa >2 / >5 >2 / >5 Szénmonoxid CO emissziók* faapríték, részleges/teljes töltés mg/mj mg/m³ 13%O2 1 / 7 2 / 11 1 / 7 2 / 11 Por emisszió* faapríték, részleges/teljes töltés mg/mj mg/m³ 13%O2 1 / 5 2 / 8 1 / 5 2 / 8 Nem elégett hydrocarbon (CxHy)* faapríték, részleges/teljes töltés mg/mj mg/m³ 13%O2 Szénmonoxid CO emisszió* pellet, részleges / teljes töltés mg/mj mg/m³ 13%O2 2 / 2 3 / 3 2 / 2 3 / 3 Por emisszió* pellet, részleges/teljes töltés mg/mj mg/m³ 13%O2 3 / 13 5 / 20 3 / 13 5 / 20 Nem elégett hydrocarbon (CxHy)* pellet, részleges/teljes töltés mg/mj mg/m³ 13%O2 Maximum üzemnyomás 6 bar 6 bar Állítható hőmérséklet tartomány C C Maximális üzemhőmérséklet 95 C 95 C Minimum visszatérő hőmérséklet 60 C 60 C Kazán osztály 5 az EN 303-5:2012 szerint Használható tüzelőanyagok Faapríték EN , P16-P45 (G30-G50), max. nedvességtartalom: 35%, Mischantus ÖNORM C4000 és C4001, Pellet EN ,ENplusA1 Elektromos csatlakozás 3 x 400 V / 50 Hz / 16 A * Az adatot a TÜV Industrie Service GmbH szolgáltatta, report no. H-A /13 11
