1 Nehéz olaj spontán elgázosító impulzus kályhákkazánok, égőfej adapterek Mobil kemencék Szilárd tüzelőanyag spontán elgázosító kályhák, kandallókályhák, kazánok (légfűtésre és központi fűtésre) Fa elgázosító kerti grill Hőtárolás Elektromos fűtés Pálinkafőzők (egy és kétlépcsősek), lepárló berendezések 1

2 Nehézolaj elgázosító impulzus kályhák- kazánok, égőfej adapterek. A fejlesztés sorrendjét követve előre veszem a nehézolaj spontán elgázosító impulzus berendezéseket. Ezeket a fűtőberendezéseket egy fizikai jelenség, az un, gázlengés működteti, melynek alapján méretezem őket. Ugyan ez a jelenség működteti a JET hajtóműveket, melyek rezgőszelepes és szelep nélküli változatban készülnek. (Ugyan ez a hajtómű hajtotta a II. világháborúban a V1-es robotrepülőgépeket is.) Természetesen az én berendezésem szelep nélküli változat, és itt nem tolóerőt generálunk, hanem hőt szabadítunk fel. Tesszük ezt úgy, hogy a megfelelő méretezésnek köszönhetően rövid idő alatt egy stabil hőegyensúly áll be a berendezés működésében, mely innentől kezdve önfenntartó, az üzemanyag kifogyásáig, illetve addig, míg úgy nem döntünk, hogy leállítjuk a berendezést. A kezelési utasításban részletesen is kitérek a működés fizikájára, de itt annyit megemlítenék, hogy a megfelelő méretezések mellett a készülékeken három fő darabot tudunk jól elkülöníthető módon megkülönböztetni: 1: Elsődleges égéstér, mely önmagában az üzemanyagtartály is egyben. Itt a hőegyensúly miatt az üzemanyagot folyamatosan C elgázosodási hőmérsékleten tartjuk. Ezért nem kell előmelegíteni külső energiaforrás igénybevételével az üzemanyagot. Ez biztosítja a megfelelő párolgást-, elgázosodást. Itt történik a berendezés szabályzása a primer levegő bevezetésével. 2: Fúvócső. Itt vezetjük be megfelelően méretezett hosszban, mennyiségben és geometria mentén a szekunder levegőt, a sűrűségkülönbség és a Venturi hatás elvén. Ezért nem kell a berendezéshez külső energiaforrás igénybevételével plusz levegőt betáplálni. A két fődarab között a többletlevegő betáplálása következtében hőmérsékletkülönbség jön létre, mely alapját képezi a fent említett fizikai jelenségnek a gázlengésnek. Mivel itt a két fődarab összeköttetését egy átöblítő torok képezi (és nem fúvóka) ezért nem szükséges az üzemanyag szűrése sem. 3: Rezonancia-, vagy expandációs kamra: A felső, harmadik fődarab amit egyébként az égőfej adapterek esetén a vegyes tüzelésű kazánok égésterével helyettesítünk gondoskodik a gázok expandálásáról, hogy azok megfelelően összenyomódva visszarúgjanak, (a berendezésünk ettől úgy működik, mint egy kezdetleges kétütemű motor) rásegítve ezzel a gázlengésre, és a megfelelő hangolás következtében az üzemi hőmérséklet beálltakor a megfelelő frekvencián történő pulzálás létrehozásáról. 2

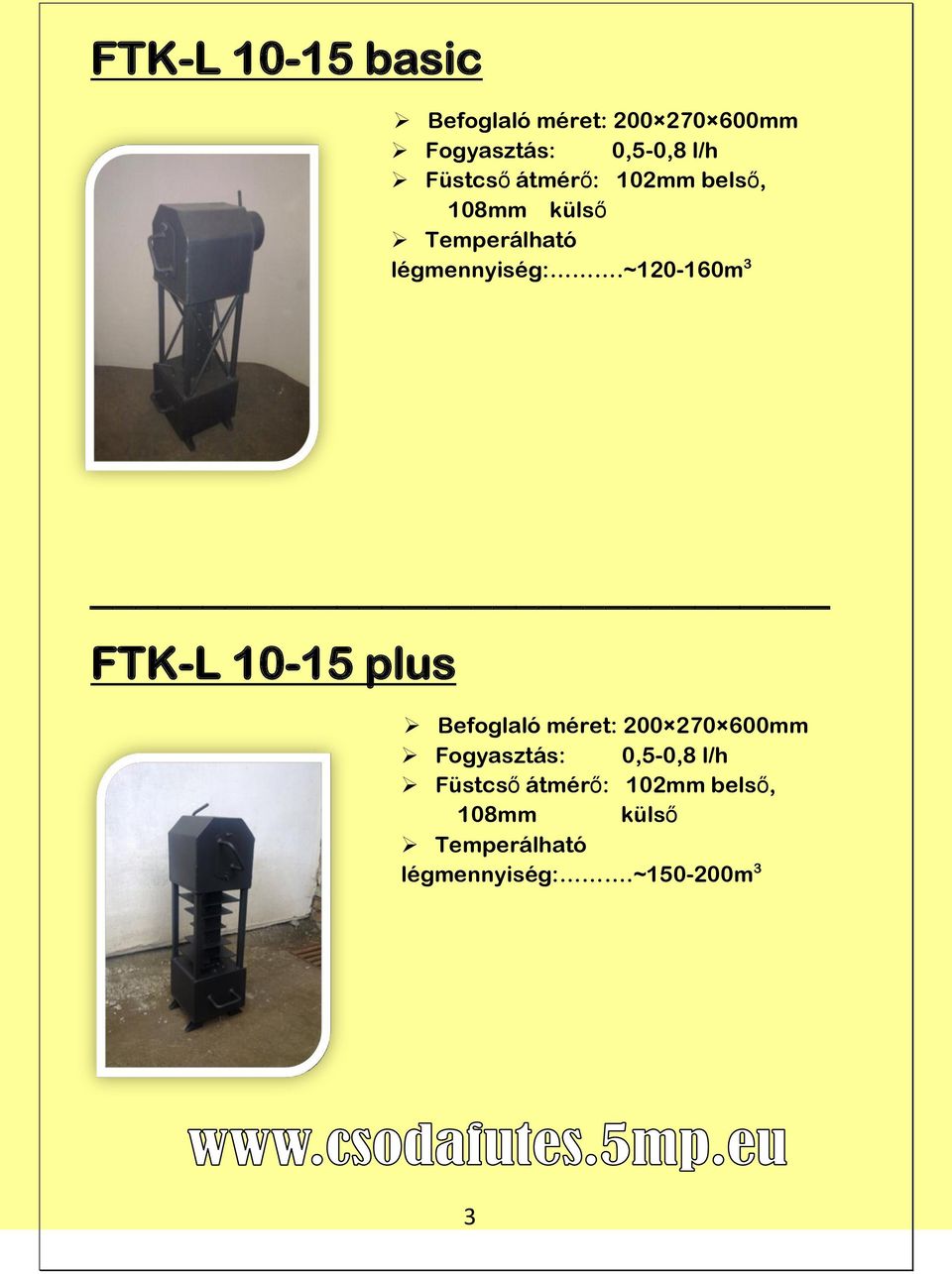

3 FTK-L basic Befoglaló méret: mm Fogyasztás: 0,5-0,8 l/h Füstcső átmérő: 102mm belső, 108mm külső légmennyiség:.~ m 3 FTK-L plus Befoglaló méret: mm Fogyasztás: 0,5-0,8 l/h Füstcső átmérő: 102mm belső, 108mm külső légmennyiség:.~ m 3 3

4 FTK-L 18g basic Befoglaló méret: mm Fogyasztás: 0,8 1,0 l/h Füstcső átmérő: 102mm belső, 108mm külső Súly:.:~23kg légmennyiség:.~360m 3 FTK-L 18g plus Befoglaló méret: mm Fogyasztás: 0,8 1,0 l/h Füstcső átmérő: 102mm belső, 108mm külső Súly:.~28kg légmennyiség:.~ m 3 4

5 FTK-L basic Befoglaló méret: mm Fogyasztás: 1,0 1,5 l/h Füstcső átmérő: 118 mm Súly: ~33kg légmennyiség:.~560m 3 FTK-L plus Befoglaló méret: mm Fogyasztás: 1,0 1,5 l/h Füstcső átmérő: 118 mm Súly: ~38kg légmennyiség:.~620m 3 5

6 FTK-L hcs Befoglaló méret: mm Fogyasztás: 1,0 1,5 l/h Füstcső átmérő: 118 mm Súly: ~40kg légmennyiség:.~620m 3 FTK-L basic Befoglaló méret: mm Fogyasztás: 2,0 3,0 l/h Füstcső átmérő: 180 mm Súly: ~65kg légmennyiség:.~1000m 3 6

7 FTK-L plus Nehéz olaj elgázosító impulzus kályha légfűtéses lamellás Befoglaló méret: mm Fogyasztás: 2,0 3,0 l/h Füstcső átmérő: 180 mm Súly: ~75kg légmennyiség:.~1200m 3 FTK-L HCS Befoglaló méret: mm Fogyasztás: 2,0 3,0 l/h Füstcső átmérő: 180 mm Súly: ~83kg légmennyiség össz:.~1200m 3 7

8 NTO-I Befoglaló méret: mm Fogyasztás: 1,2 1,8 l/h Füstcső átmérő: 120 mm Súly: ~85kg Teljesítmény: 12-20kw Központi fűtésre köthető. NTO-II Befoglaló méret: mm Fogyasztás: l/h Füstcső átmérő: 180 mm Súly: ~110kg Teljesítmény: 22-40kw Központi fűtésre köthető 8

9 Nehéz olaj elgázosító impulzus mobil kemence Befoglaló méret: mm Fogyasztás: l/h Füstcső átmérő: 160 mm Súly: ~95kg Teljesítmény: 22-40kw Sütőtér mérete: Kiválóan alkalmas vendéglátó ipari egységek vendégcsalogatóként utcai kitelepítésére, kitelepüléskor, grillező lehetőséggel, belső sütőtérrel egytálételek elkészítésére a megmaradt sütőolajjal történő üzemeltetéssel.. 9

10 Szilárd tüzelőanyag spontán elgázosító kályhák- kazánok Ezen berendezések kifejlesztésénél az alapvető szempont szintén a külső energia befektetése nélkül történő üzemeltetés, ezért nevezzük spontán elgázosító berendezéseknek. A megfelelő méretezés alapján bevezetett szekunder levegő bevezetésének alkalmazása biztosítja az értékes füstgázok amit hagyományos kályhák esetén a kéményen keresztül a szabadba engedünk utánégető kamrában történő újragyújtását, elégetését. Ezáltal ezek a berendezések 82-87%-os hatásfokkal képesek működni. 10

11 HEXA-BULL típusú kandalló kályhák- kazánok Ezen berendezéseknél vízszintesen kialakított hengeres égésteret alkalmazunk. Az égéstér alsó részénél elhelyezett rostély alá vezetett primer (elsődleges) levegő gondoskodik a szabályozott égés fenntartásáért. A felső részben kialakított után égető kamra gondoskodik az értékes füstgázok újra gyújtásáért, és kiégetéséért a megfelelően méretezett és előmelegített szekunder (másodlagos) levegő bevezetésével. A felül kialakított után égető kamra alulról állandó fűtést kap, így hosszútávon, fojtott üzemmódban is képes fenntartani a spontán után égetést. Ebben az üzemmódban a berendezés füst nélkül üzemel! A berendezéseket 10kw- tól 100 kw-ig tudjuk megfelelően szériagyártáshoz méretezni. 11

12 NEW-TON típusú kazánok Ezek a kazánok, kifejezetten helytakarékos megfontolásból kifejlesztett berendezések. Mivel hőcserélő felületük hengeres egybefüggő, így minimalizálva van a hő veszteség. Külső szigetelésként szintén egybefüggő réteget tudunk biztosítani neki. Ez teszi lehetővé a kazánház nélküli, közvetlenül a fűtendő épület mellé, a szabad ég alá történő telepítést. Itt is intenzíven alkalmazzuk a szekunder levegő bevezetésével történő füstgázok után égetését. A koncentrikusan kialakított hengerek belső kialakítása maga az üzemanyag tároló garat, ahol a gravitáció gondoskodik az állandó utánpótlásról, és az üzemanyag előszárításáról. 10kw- tól 300kw- os teljesítményig méretezhető, 2,1MW-ig kaszkádba köthető. 12

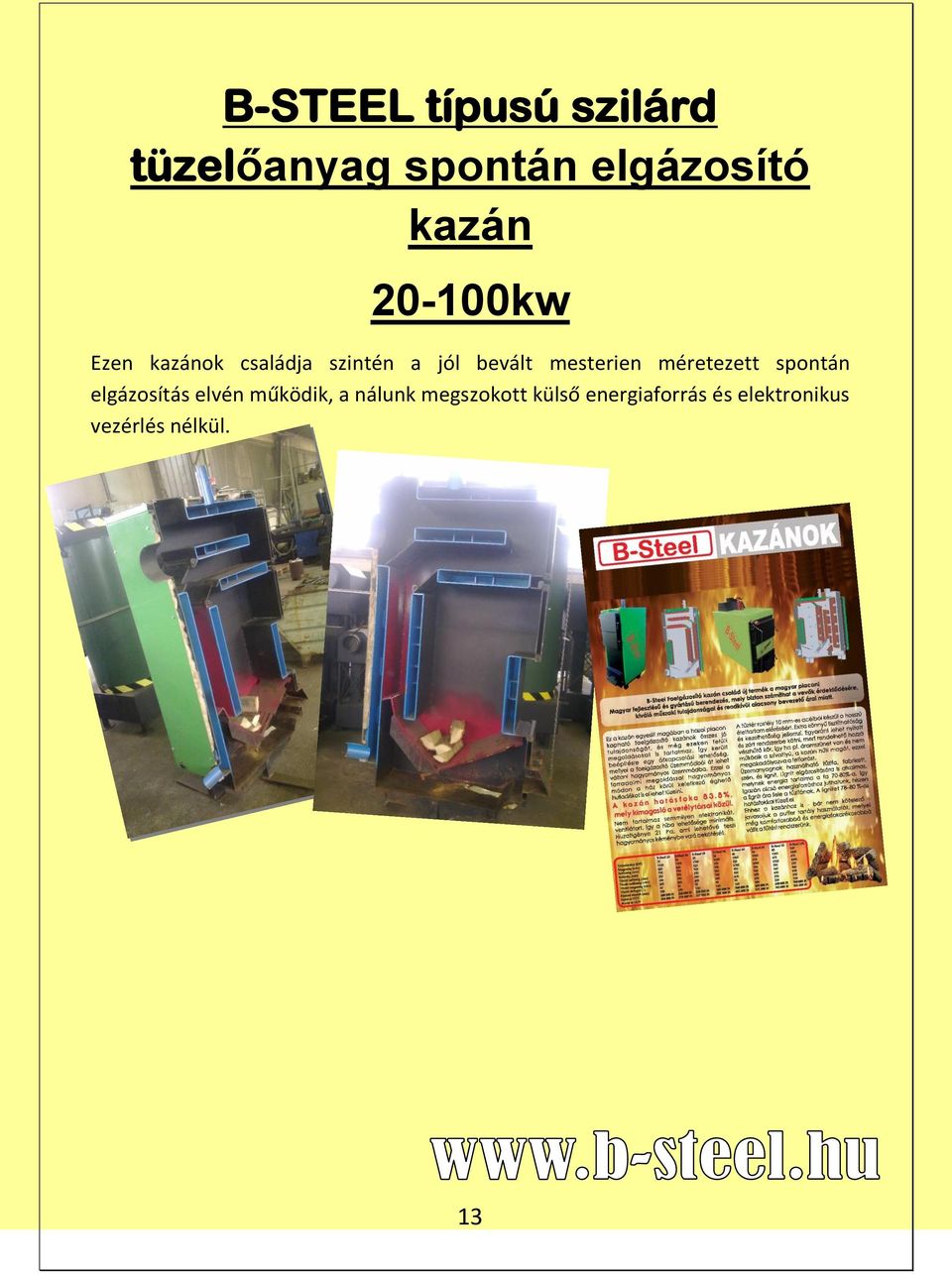

13 B-STEEL típusú szilárd tüzelőanyag spontán elgázosító kazán kw Ezen kazánok családja szintén a jól bevált mesterien méretezett spontán elgázosítás elvén működik, a nálunk megszokott külső energiaforrás és elektronikus vezérlés nélkül. 13
