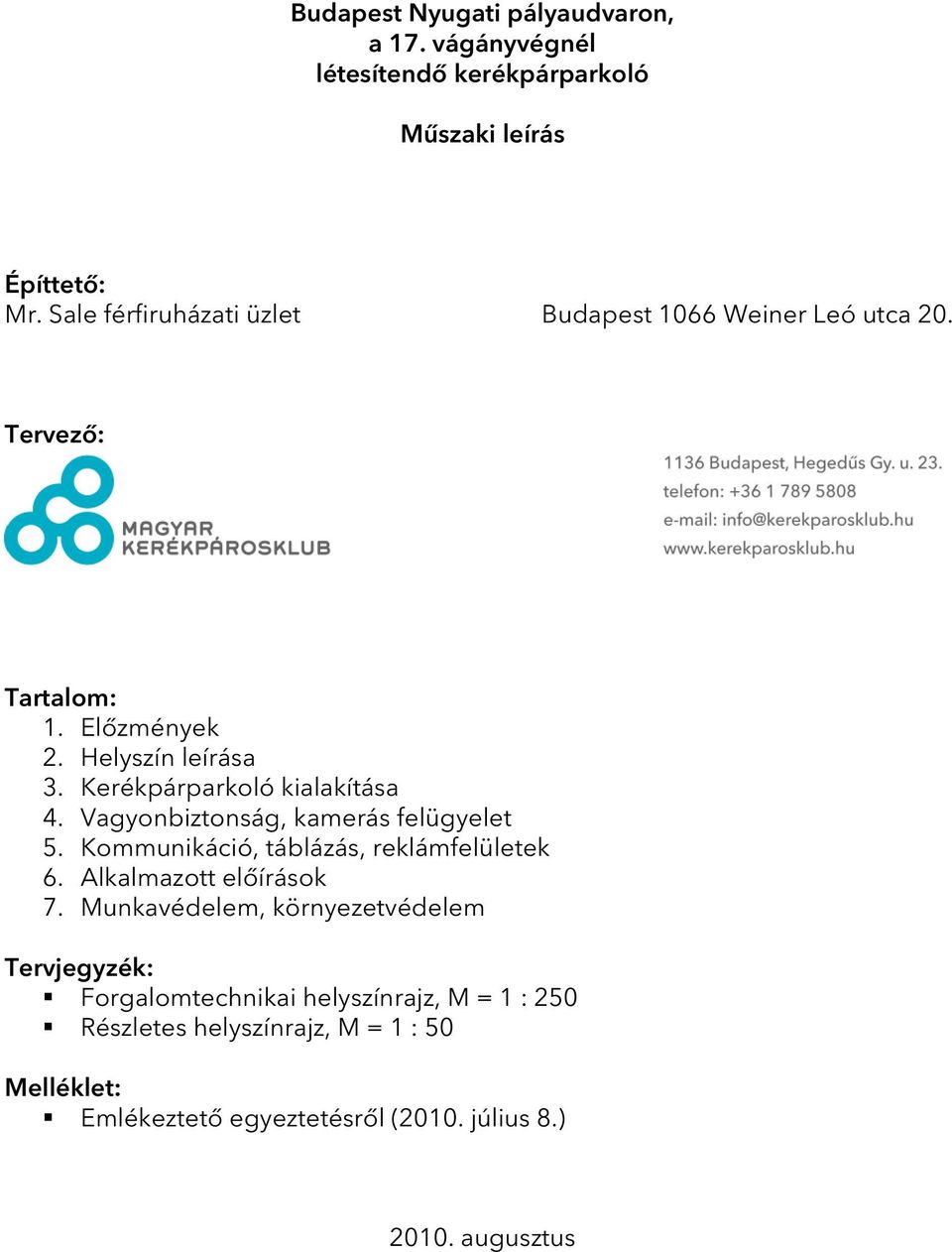

1 Budapest Nyugati pályaudvaron, a 17. vágányvégnél létesítendő kerékpárparkoló Műszaki leírás Építtető: Mr. Sale férfiruházati üzlet Budapest 1066 Weiner Leó utca 20. Tervező: Tartalom: 1. Előzmények 2. Helyszín leírása 3. Kerékpárparkoló kialakítása 4. Vagyonbiztonság, kamerás felügyelet 5. Kommunikáció, táblázás, reklámfelületek 6. Alkalmazott előírások 7. Munkavédelem, környezetvédelem Tervjegyzék: Forgalomtechnikai helyszínrajz, M = 1 : 250 Részletes helyszínrajz, M = 1 : 50 Melléklet: Emlékeztető egyeztetésről (2010. július 8.) augusztus

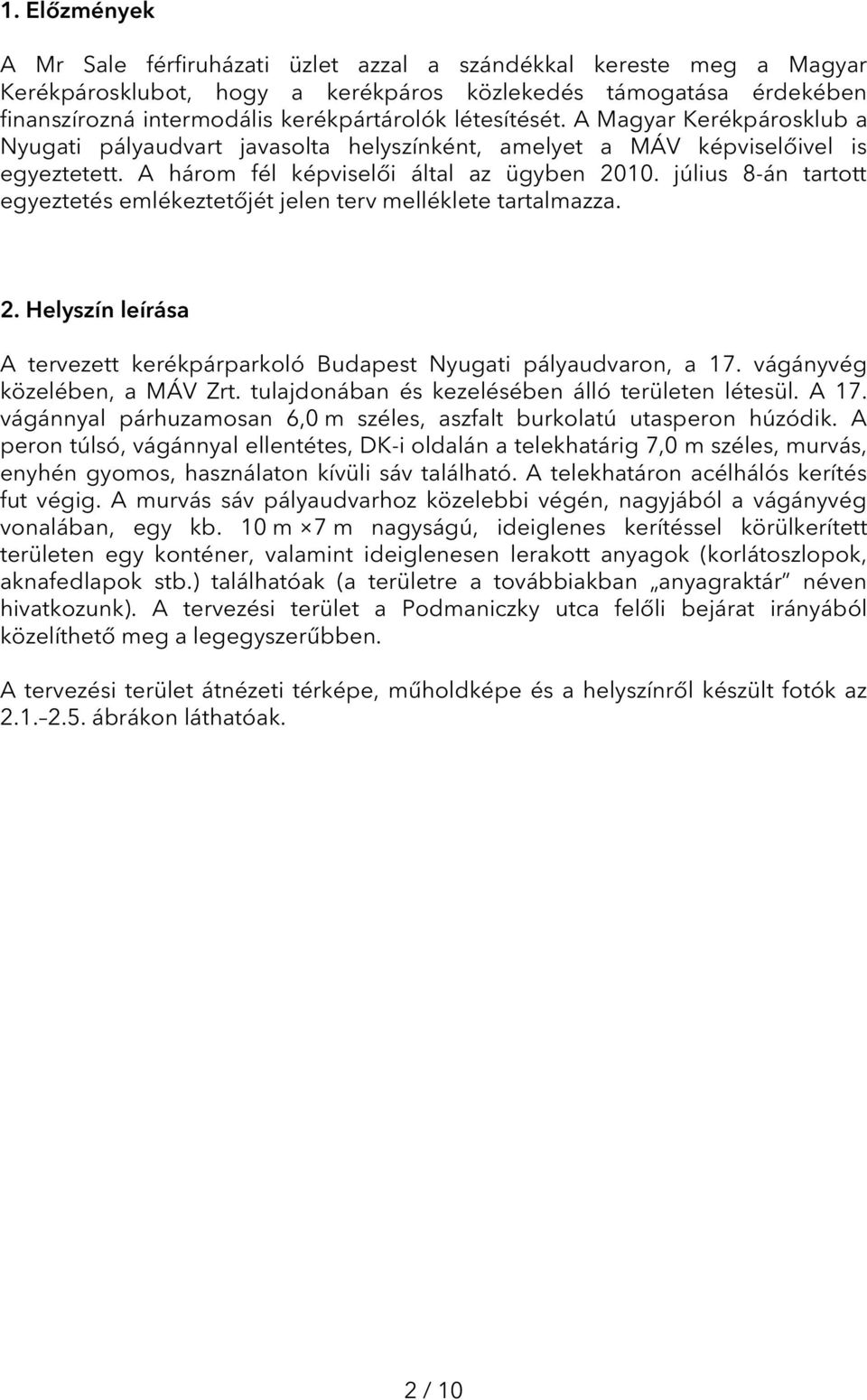

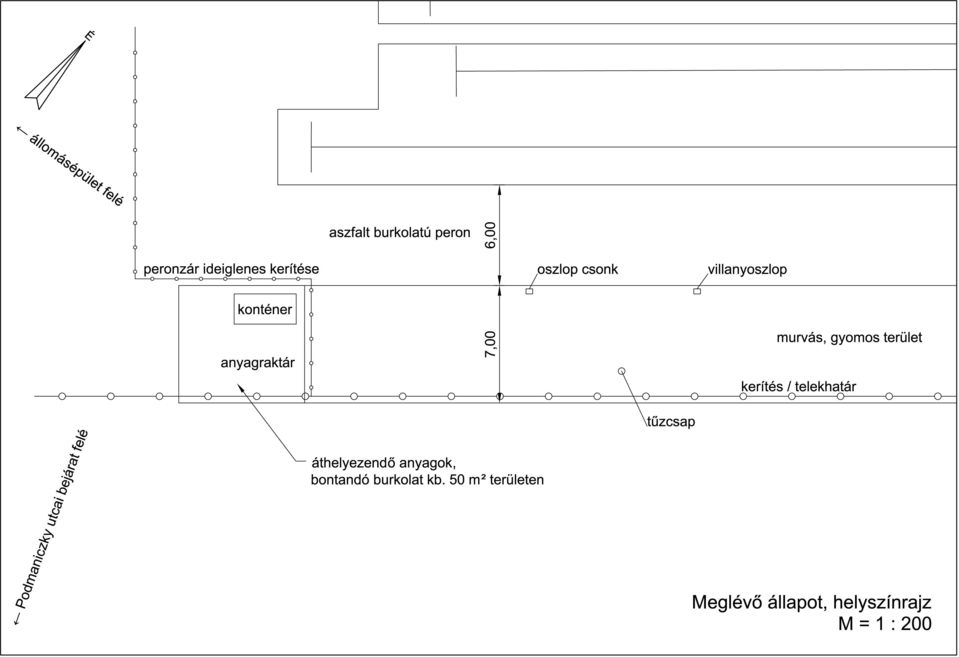

2 1. Előzmények A Mr Sale férfiruházati üzlet azzal a szándékkal kereste meg a Magyar Kerékpárosklubot, hogy a kerékpáros közlekedés támogatása érdekében finanszírozná intermodális kerékpártárolók létesítését. A Magyar Kerékpárosklub a Nyugati pályaudvart javasolta helyszínként, amelyet a MÁV képviselőivel is egyeztetett. A három fél képviselői által az ügyben július 8-án tartott egyeztetés emlékeztetőjét jelen terv melléklete tartalmazza. 2. Helyszín leírása A tervezett kerékpárparkoló Budapest Nyugati pályaudvaron, a 17. vágányvég közelében, a MÁV Zrt. tulajdonában és kezelésében álló területen létesül. A 17. vágánnyal párhuzamosan 6,0 m széles, aszfalt burkolatú utasperon húzódik. A peron túlsó, vágánnyal ellentétes, DK-i oldalán a telekhatárig 7,0 m széles, murvás, enyhén gyomos, használaton kívüli sáv található. A telekhatáron acélhálós kerítés fut végig. A murvás sáv pályaudvarhoz közelebbi végén, nagyjából a vágányvég vonalában, egy kb. 10 m 7 m nagyságú, ideiglenes kerítéssel körülkerített területen egy konténer, valamint ideiglenesen lerakott anyagok (korlátoszlopok, aknafedlapok stb.) találhatóak (a területre a továbbiakban anyagraktár néven hivatkozunk). A tervezési terület a Podmaniczky utca felőli bejárat irányából közelíthető meg a legegyszerűbben. A tervezési terület átnézeti térképe, műholdképe és a helyszínről készült fotók az ábrákon láthatóak. 2 / 10

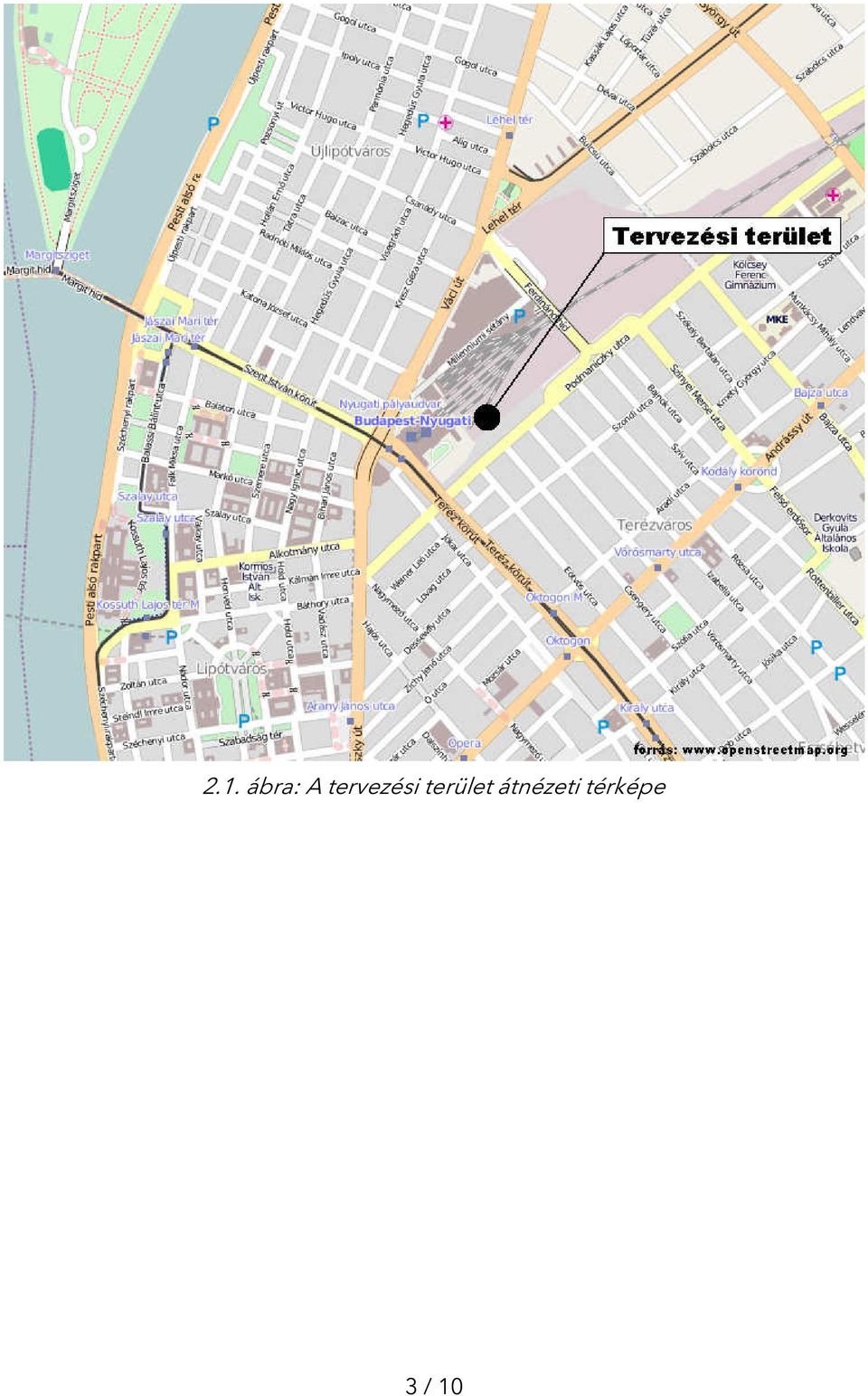

3 2.1. ábra: A tervezési terület átnézeti térképe 3 / 10

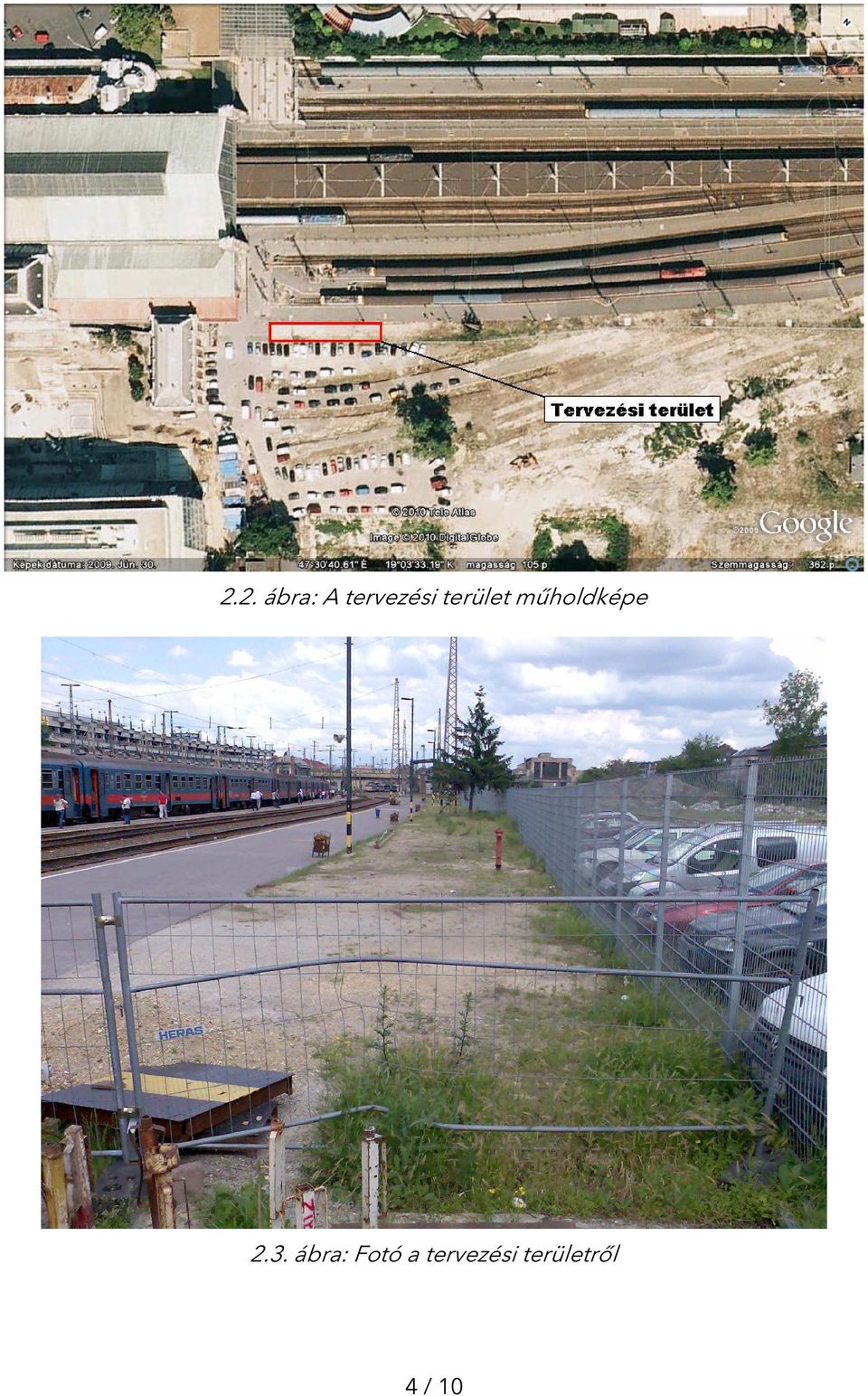

4 2.2. ábra: A tervezési terület műholdképe 2.3. ábra: Fotó a tervezési területről 4 / 10

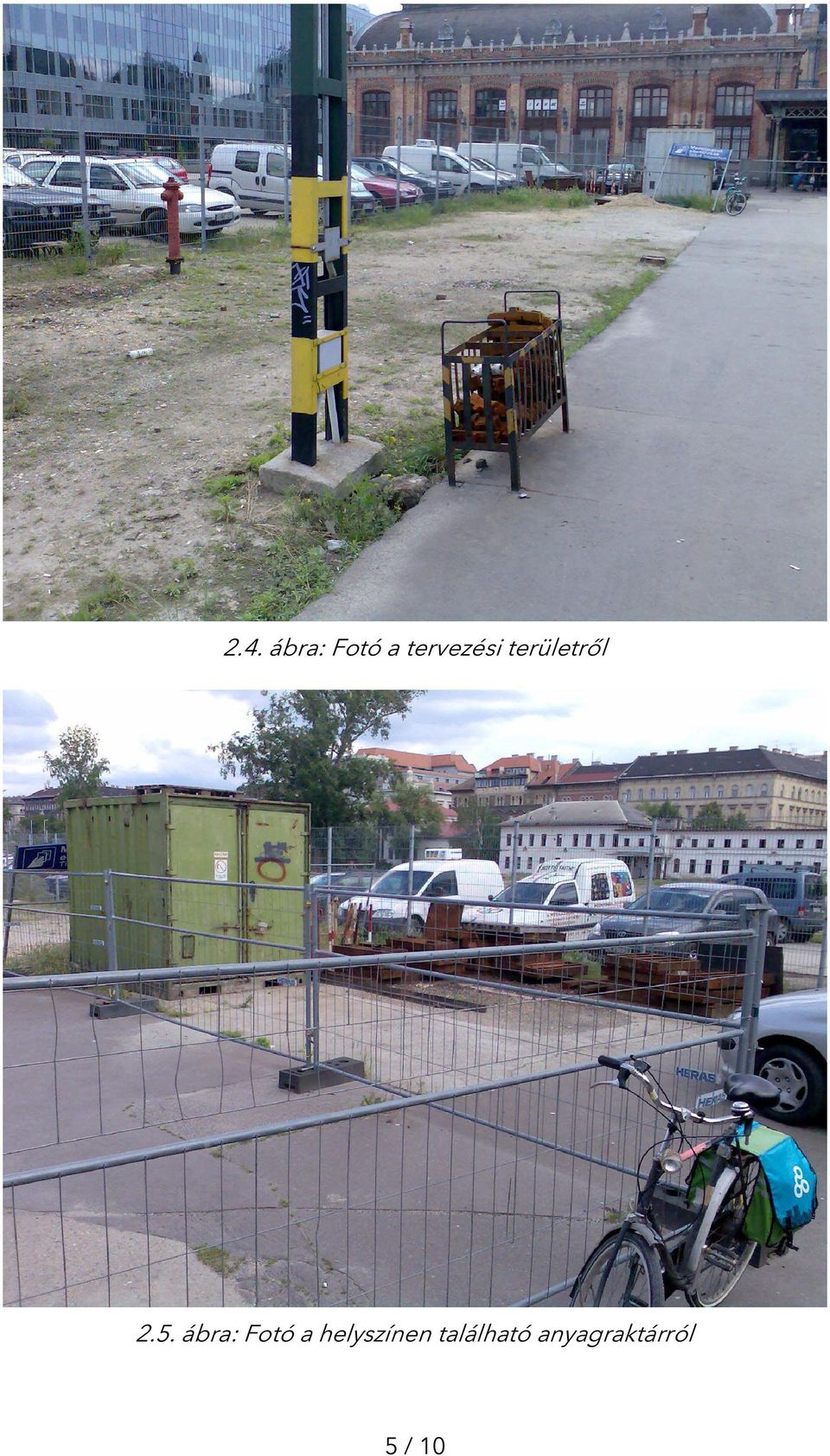

5 2.4. ábra: Fotó a tervezési területről 2.5. ábra: Fotó a helyszínen található anyagraktárról 5 / 10

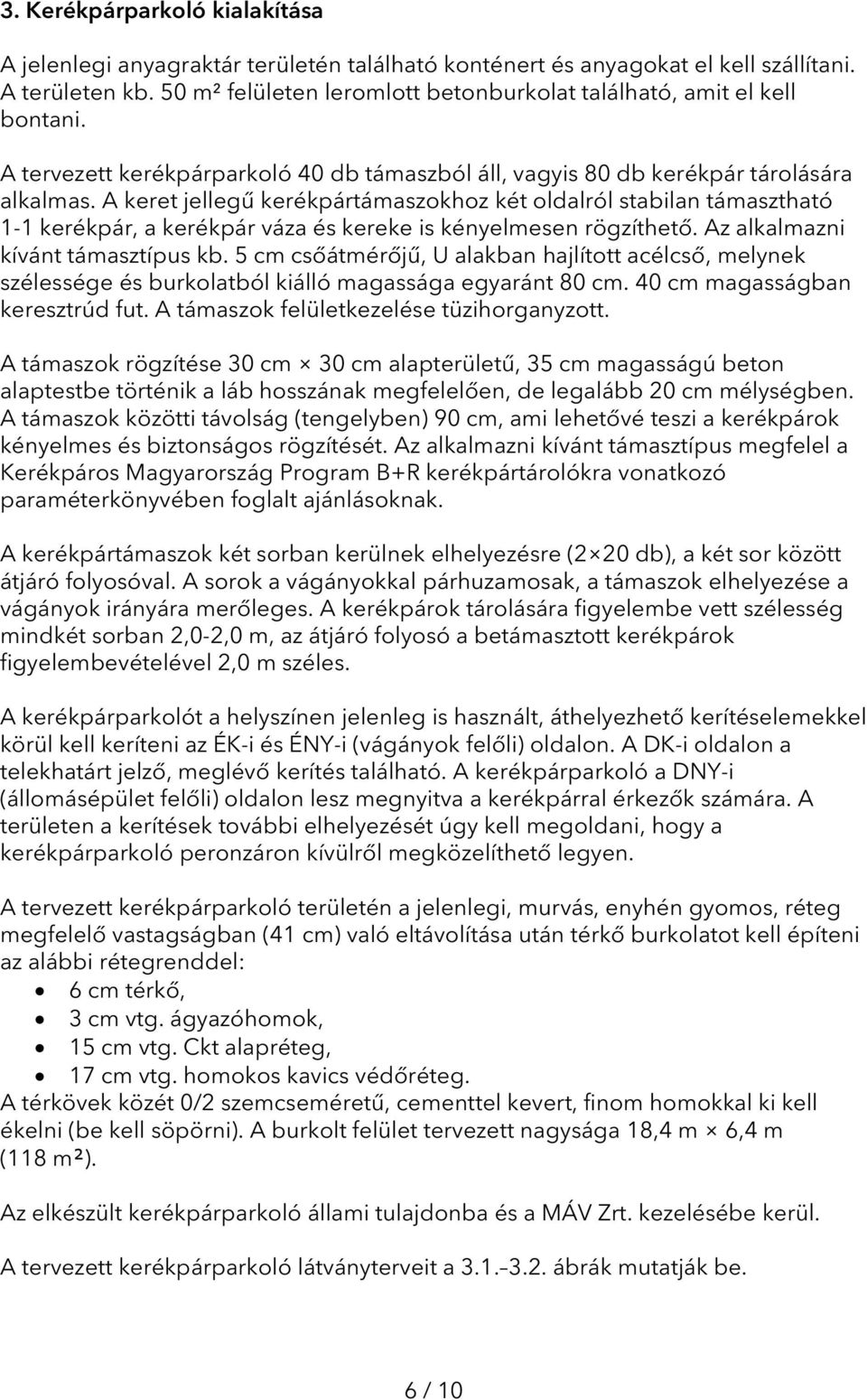

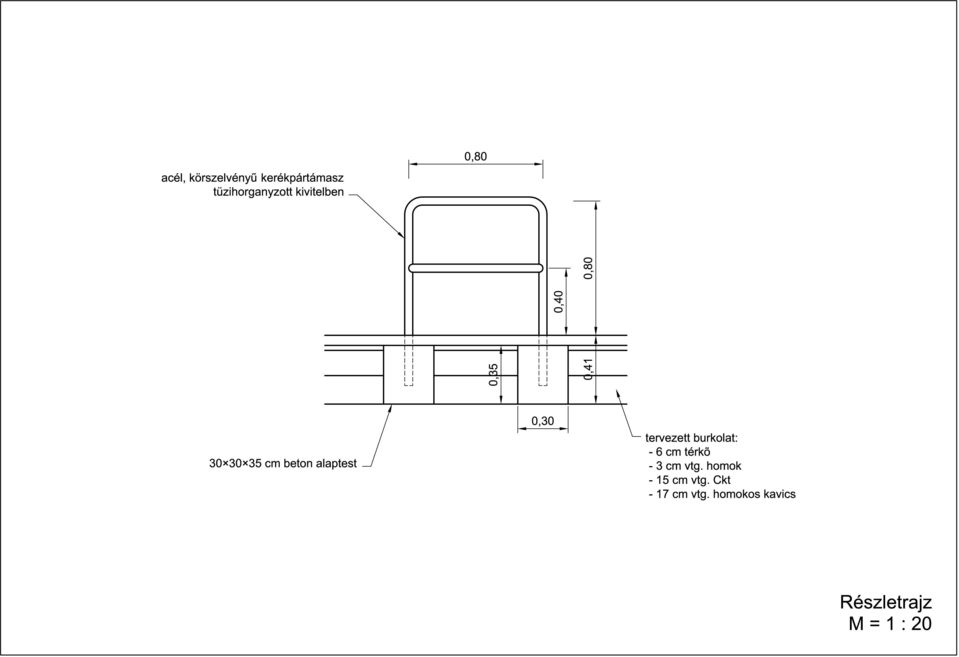

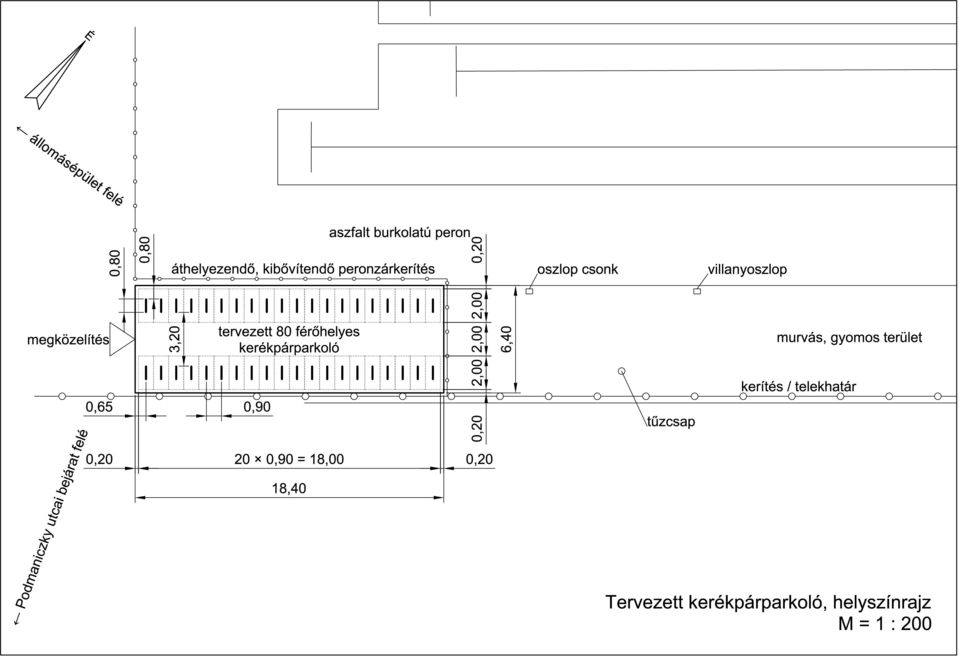

6 3. Kerékpárparkoló kialakítása A jelenlegi anyagraktár területén található konténert és anyagokat el kell szállítani. A területen kb. 50 m² felületen leromlott betonburkolat található, amit el kell bontani. A tervezett kerékpárparkoló 40 db támaszból áll, vagyis 80 db kerékpár tárolására alkalmas. A keret jellegű kerékpártámaszokhoz két oldalról stabilan támasztható 1-1 kerékpár, a kerékpár váza és kereke is kényelmesen rögzíthető. Az alkalmazni kívánt támasztípus kb. 5 cm csőátmérőjű, U alakban hajlított acélcső, melynek szélessége és burkolatból kiálló magassága egyaránt 80 cm. 40 cm magasságban keresztrúd fut. A támaszok felületkezelése tüzihorganyzott. A támaszok rögzítése 30 cm 30 cm alapterületű, 35 cm magasságú beton alaptestbe történik a láb hosszának megfelelően, de legalább 20 cm mélységben. A támaszok közötti távolság (tengelyben) 90 cm, ami lehetővé teszi a kerékpárok kényelmes és biztonságos rögzítését. Az alkalmazni kívánt támasztípus megfelel a Kerékpáros Magyarország Program B+R kerékpártárolókra vonatkozó paraméterkönyvében foglalt ajánlásoknak. A kerékpártámaszok két sorban kerülnek elhelyezésre (2 20 db), a két sor között átjáró folyosóval. A sorok a vágányokkal párhuzamosak, a támaszok elhelyezése a vágányok irányára merőleges. A kerékpárok tárolására figyelembe vett szélesség mindkét sorban 2,0-2,0 m, az átjáró folyosó a betámasztott kerékpárok figyelembevételével 2,0 m széles. A kerékpárparkolót a helyszínen jelenleg is használt, áthelyezhető kerítéselemekkel körül kell keríteni az ÉK-i és ÉNY-i (vágányok felőli) oldalon. A DK-i oldalon a telekhatárt jelző, meglévő kerítés található. A kerékpárparkoló a DNY-i (állomásépület felőli) oldalon lesz megnyitva a kerékpárral érkezők számára. A területen a kerítések további elhelyezését úgy kell megoldani, hogy a kerékpárparkoló peronzáron kívülről megközelíthető legyen. A tervezett kerékpárparkoló területén a jelenlegi, murvás, enyhén gyomos, réteg megfelelő vastagságban (41 cm) való eltávolítása után térkő burkolatot kell építeni az alábbi rétegrenddel: 6 cm térkő, 3 cm vtg. ágyazóhomok, 15 cm vtg. Ckt alapréteg, 17 cm vtg. homokos kavics védőréteg. A térkövek közét 0/2 szemcseméretű, cementtel kevert, finom homokkal ki kell ékelni (be kell söpörni). A burkolt felület tervezett nagysága 18,4 m 6,4 m (118 m²). Az elkészült kerékpárparkoló állami tulajdonba és a MÁV Zrt. kezelésébe kerül. A tervezett kerékpárparkoló látványterveit a ábrák mutatják be. 6 / 10

7 3.1. ábra: A tervezett kerékpártároló látványterve 3.2. ábra: A tervezett kerékpártároló látványterve 7 / 10

8 4. Vagyonbiztonság, kamerás felügyelet A kerékpárparkoló területét be kell kapcsolni a pályaudvar meglévő kamerás rendszerébe. Ez megoldható a Ceglédi váró épületének közelében elhelyezett, meglévő kamerás megfigyelőpont megfelelő irányításával, vagy új kamera felhelyezésével. A kerékpárparkoló bejáratánál jól látható, Figyelem! Kamerával őrzött terület! feliratú táblát kell elhelyezni. Külön figyelmet kell fordítani a kerékpárjukat lezáró tulajdonosok felé irányuló, vagyonvédelemmel kapcsolatos kommunikációra! Fontos, hogy a tulajdonosok megfelelő minőségű lakattal (U-lakat, lánc) és megfelelő módon (váz és kerekek lakatolása a kerékpártámaszhoz, különösen gyorszáras kerekek esetén) zárják le a kerékpárjaikat. Fontos felhívni a tulajdonosok figyelmét arra, hogy a kereskedelmi forgalomban sok helyen kapható sodronyzárakat igen könnyű felnyitni, illetve levágni, illetve arra, hogy a kerékpárokon ne hagyjanak könnyen eltávolítható elemeket (kilométeróra, lámpa stb.). A fentiek kommunikációja a helyszínen elhelyezett táblán, és pl. a Magyar Kerékpárosklub lakatolásra vonatkozó, kerékpártámaszra ragasztható matricájával (lásd 4.1. ábra) lehetséges ábra: Lakatolással kapcsolatos, támaszra ragasztható matrica 8 / 10

9 5. Kommunikáció, táblázás, reklámfelületek A kerékpártároló bejáratánál A2 méretű, álló formátumú információs tábla kerül elhelyezésre, az alábbi tartalommal: a MÁV kerékpárszállító kocsijain használt logó (lásd 5.1. ábra); a kerékpártároló főbb adatai, a létesítésben résztvevők (MÁV, Mr Sale, Magyar Kerékpárosklub); lakatolási, vagyonvédelmi információk A MÁV kerékpárszállító kocsijain használt logó Célszerű az állomás több pontján elhelyezni a kerékpárszállító kocsikon használt kerékpáros logót ábrázoló orientációs táblákat felhasználva a logó elemét képező, háromszög alakú nyilakat, hogy a kerékpárral érkező utasok az új kerékpártárolót könnyen megtalálják. A táblák grafikai kialakítását és elhelyezési javaslatát a Magyar Kerékpárosklub végzi a MÁV Kommunikáció képviselőivel egyeztetve. A kerékpártárolót határoló kerítésen 50 cm magas, 400 cm hosszú, MR SALE KERÉKPÁRTÁROLÓ feliratú molinó kerül elhelyezésre. A kerékpártároló bejáratával ellentétes oldalán A1 méretű, álló formátumú, cserélhető tartalmú reklámtábla kerül kialakításra. A reklámtáblák pontos tartalmát, kialakítását, a reklámozás egyéb feltételeit a Mr Sale és a MÁV Kommunikáció képviselői egyeztetik. 6. Alkalmazott előírások és jogszabályok ÚT :2008 Közutak tervezése (KTSZ) ÚT :2010 Kerékpárforgalmi létesítmények tervezése (A KTSZ kiegészítése) ÚT :2005 A parkolási létesítmények geometriai tervezése (A KTSZ kiegészítése) Az utak forgalomszabályozásáról és a közúti jelzések elhelyezéséről szóló 20/1984. (XII. 21.) KM rendelet Kerékpáros Magyarország Program B+R kerékpártárolókra vonatkozó paraméterkönyve 9 / 10

10 7. Munkavédelem, környezetvédelem Az építkezés befejezése után építési törmelék, bontott anyag az építés területén nem maradhat. A mart, újrahasznosítható anyagot engedéllyel rendelkező lerakóhelyen kell elhelyezni. Az építés során szabadtéren alapanyagok illetve késztermékek csak diffúz légszennyezést nem okozó, és csak a talajt, illetve a talajvizeket nem szennyező módon tárolhatók. Tűz- és robbanásveszélyes anyagok (üzemanyag stb.) csak az Országos Tűzvédelmi Szabályzat (9/2008. (II. 22.) ÖTM rendelet) betartásával tárolhatók. A tervezési területen be kell tartani a 27/2008. (XII. 3.) KvVM-EüM együttes rendeletben foglalt zaj- és rezgésvédelmi határértékeket. Budapest, augusztus 26. Wolf Péter okl. építőmérnök wolf@kerekparosklub.hu / 10

11

12
