GENUS PREMIUM KONDENZÁCIÓS KAZÁNOK < 35 KW

Átírás

1

2

3 KONDENZÁCIÓS KAZÁNOK < 35 KW GENUS PREMIUM TARTALOMJEGYZÉK. TULAJDONSÁGOK ÉS ALKALMAZÁSI TERÜLET ÁTTEKINTŐ BEMUTATÁS FŐBB RÉSZEGYSÉGEK HIDRAULIKAI RAJZ MÉRETEK ÉS HIDRAULIKAI CSATLAKOZÁSOK LEVEGŐBESZÍVÁS/ÉGÉSTERMÉK ELVEZETÉSE BEÉPÍTÉSI ADATOK ELEKTROMOS KAPCSOLÁSI RAJZ ÉS A VEZÉRLŐPANEL TARTOZÉKOK ÉS RENDSZERMEGOLDÁSOK MŰSZAKI ADATTÁBLÁZAT TANÚSÍTVÁNYOK... 27

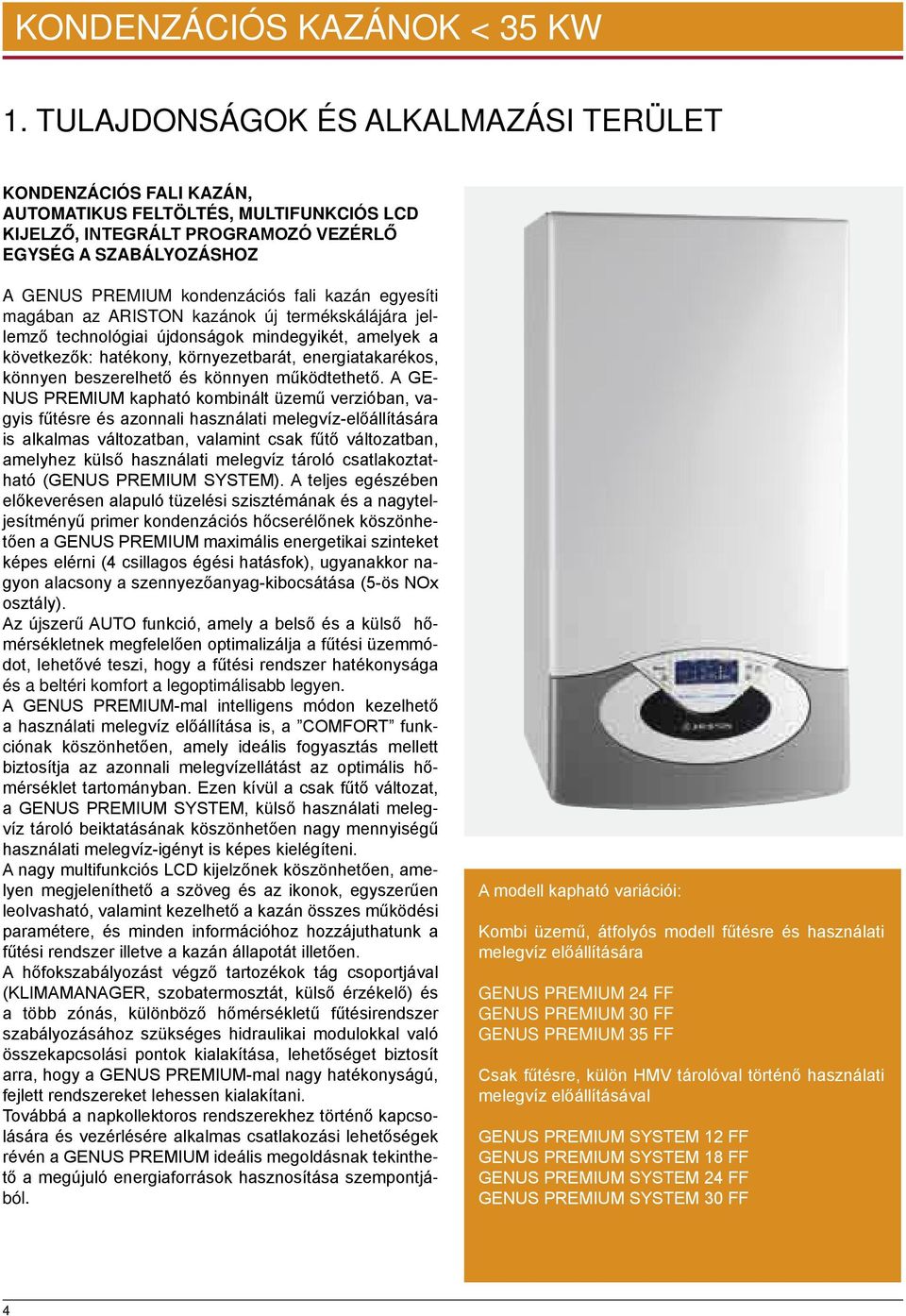

4 KONDENZÁCIÓS KAZÁNOK < 35 KW. TULAJDONSÁGOK ÉS ALKALMAZÁSI TERÜLET KONDENZÁCIÓS FALI KAZÁN, AUTOMATIKUS FELTÖLTÉS, MULTIFUNKCIÓS LCD KIJELZŐ, INTEGRÁLT PROGRAMOZÓ VEZÉRLŐ EGYSÉG A SZABÁLYOZÁSHOZ A GENUS PREMIUM kondenzációs fali kazán egyesíti magában az ARISTON kazánok új termékskálájára jellemző technológiai újdonságok mindegyikét, amelyek a következők: hatékony, környezetbarát, energiatakarékos, könnyen beszerelhető és könnyen működtethető. A GE- NUS PREMIUM kapható kombinált üzemű verzióban, vagyis fűtésre és azonnali használati melegvíz-előállítására is alkalmas változatban, valamint csak fűtő változatban, amelyhez külső használati melegvíz tároló csatlakoztatható (GENUS PREMIUM SYSTEM). A teljes egészében előkeverésen alapuló tüzelési szisztémának és a nagyteljesítményű primer kondenzációs hőcserélőnek köszönhetően a GENUS PREMIUM maximális energetikai szinteket képes elérni (4 csillagos égési hatásfok), ugyanakkor nagyon alacsony a szennyezőanyag-kibocsátása (5-ös NOx osztály). Az újszerű AUTO funkció, amely a belső és a külső hőmérsékletnek megfelelően optimalizálja a fűtési üzemmódot, lehetővé teszi, hogy a fűtési rendszer hatékonysága és a beltéri komfort a legoptimálisabb legyen. A GENUS PREMIUM-mal intelligens módon kezelhető a használati melegvíz előállítása is, a COMFORT funkciónak köszönhetően, amely ideális fogyasztás mellett biztosítja az azonnali melegvízellátást az optimális hőmérséklet tartományban. Ezen kívül a csak fűtő változat, a GENUS PREMIUM SYSTEM, külső használati melegvíz tároló beiktatásának köszönhetően nagy mennyiségű használati melegvíz-igényt is képes kielégíteni. A nagy multifunkciós LCD kijelzőnek köszönhetően, amelyen megjeleníthető a szöveg és az ikonok, egyszerűen leolvasható, valamint kezelhető a kazán összes működési paramétere, és minden információhoz hozzájuthatunk a fűtési rendszer illetve a kazán állapotát illetően. A hőfokszabályozást végző tartozékok tág csoportjával (KLIMAMANAGER, szobatermosztát, külső érzékelő) és a több zónás, különböző hőmérsékletű fűtésirendszer szabályozásához szükséges hidraulikai modulokkal való összekapcsolási pontok kialakítása, lehetőséget biztosít arra, hogy a GENUS PREMIUM-mal nagy hatékonyságú, fejlett rendszereket lehessen kialakítani. Továbbá a napkollektoros rendszerekhez történő kapcsolására és vezérlésére alkalmas csatlakozási lehetőségek révén a GENUS PREMIUM ideális megoldásnak tekinthető a megújuló energiaforrások hasznosítása szempontjából. A modell kapható variációi: Kombi üzemű, átfolyós modell fűtésre és használati melegvíz előállítására GENUS PREMIUM 24 FF GENUS PREMIUM 30 FF GENUS PREMIUM 35 FF Csak fűtésre, külön HMV tárolóval történő használati melegvíz előállításával GENUS PREMIUM SYSTEM 2 FF GENUS PREMIUM SYSTEM 8 FF GENUS PREMIUM SYSTEM 24 FF GENUS PREMIUM SYSTEM 30 FF 4

5 genus premium 2. ÁTTEKINTŐ BEMUTATÁS Égőfej előfuratolt rozsdamentes acélból, radiál láng-iránnyal, dupla burkolattal a gázelosztás kiegyenlítésére. GENUS PREMIUM FF Energetikai jellemzők Kondenzációs fali kazán, zárt égéstérrel, fűtésre és használati melegvíz azonnali előállítására, beltéri beépítéshez. Teljes egészében előkeverésen alapuló kondenzációs technológia, minden működési periódusban nagy hatásfokkal. AUTO funkció a kazán fűtési üzemmódjának automatikus optimalizálására, a beltéri és a kültéri feltételeknek megfelelően. 4 csillagos égési hatásfok a 92/42/EGK irányelvnek megfelelően A energiaosztály az angol Sedbuk intézet szerint 5-ös NOx osztály az UNI EN 483 szabvány szerint NOx tartalom: 40 mg/kwh alatt CO tartalom (O2 = 0%): alacsonyabb, mint 00 ppm Névleges hőterhelés fűtés üzemmódban (max/min): 22 / 5.5 kw (24 FF), 28 / 6,5 kw (30 FF), 3 / 7,0 kw (35 FF) Névleges hőterhelés használati melegvíz üzemmódban (max/min): 25 / 5,5 kw (24 FF), 30,0 / 6,5 kw (30 FF), 34,5 / 7,0 kw (35 FF) Hasznos hőteljesítmény fűtés üzemmódban (60/80 C) (max/ min): 2,6 / 5,2 kw (24 FF), 27,4 / 6,2 kw (30 FF), 30,3 / 6.6 kw (35 FF) Hasznos hőteljesítmény használati melegvíz üzemmódban (max/min): 25,0 / 5,0 kw (24 FF), 30,0 / 6,0 kw (30 FF), 35,0 / 6,0 kw (35 FF) Hatásfok névleges hőterhelésnál (60/80 C): 98% (24 FF), 98% (30 FF), 97,6% (35 FF) Hatásfok névleges hőterhelésnál (30/50 C): 07% (24 FF), 07% (30 FF), 07% (35 FF) Hatásfok a névleges hőterhelés 30%-án (rit. 30 C): 08% (24 FF), 08% (30 FF), 07,2% (35 FF) Hatásfok a névleges hőterhelés minimumán (60/80 C): 95% (24 FF), 95,6% (30 FF), 95% (35 FF) Fűtési hőmérséklet szabályozási tartománya (magas hőmérséklet): C Fűtési hőmérséklet szabályozási tartománya (alacsony hőmérséklet): C Használati melegvíz hőmérséklet-szabályozási tartománya: C 3 csillagos használativíz-komfort az UNI EN 3203 szabvány szerint Égési részegység Kényszeráramoltatásos zárt égéstér Ionizációs elektronikus gyújtás gyújtóelektródával és lángérzékelővel Primer hőcserélő integrált manuális légtelenítő szeleppel, AISI 304L rozsdamentes acélból, integrált kondenzációs kamrával és füstgáz-elvezetéssel, rendkívül korrózióálló kompozit anyagból Integrált szabályozású gázszelep és lapát a levegő és a gáz keverésére Önszabályozó szelep, elektronikus sebességmodulálással Kontakt NTC szondák a primer előremenő és visszatérő körön a hőmérséklet ellenőrzésére Hidraulikai részegység Nyomásszabályozó a rendszernyomás elektronikus méréséhez, a kijelzőn való megjelenítéséhez (nyomásérzékelő) Automatikus feltöltés elektronikus vezérlésű elektromos szeleppel, felső nyomásérték biztosításával, integrált szeleppel és szűrővel Rendszerleürítő csap Keringető szivattyú integrált automata légtelenítővel, kétsebességes modulációval a rendszer előremenő és visszatérő hőmérséklete közötti különbségtől függően Nyomás alatti tágulási tartály, 8 literes Önműködő légtelenítő funkció a levegő eltávolítására a fűtőrendszerből Három állású motoros szelep Rozsdamentes acéllemezes használativíz-hőcserélő, 6 lemez Használati melegvíz-fogyasztás áramlásszabályozója, elektronikus méréshez és a kijelzőn való megjelenítéshez NTC merülő szonda a vízhőmérséklet ellenőrzésére használati víz üzemmódban Comfort funkció a használati melegvíz azonnali biztosítására a folyamatos üzemmódban lévő lemezes hőcserélő hőmérsékletének fenntartásával (Comfort Plus funkció) vagy még 30 percig az utolsó használati vízvételezés után (Comfort funkció) Kondenzvíz és füstelvezetés A kondenzvíz semlegesítése a beépített szifon segítségével történik Mintavevő helyek égéselemzéshez a füstelvezető gyűjtőtőcsőbe integrálva Kéményseprő funkció az égéselemzéshez Biztonság és ellenőrzés A primér hőcserélő túlmlegedés elleni védelme a vízoldalon, a primér előremenő kör szondájának lehatároló hőmérséklete segítségével A primer hőcserélő túlmlegedés elleni védelme a füstoldalon, határoló termosztát segítségével A keringető szivattyú és a primér kör védelme a vízhiány ellen, nyomásérzékelő segítségével A primer kör védelme a víz keringetésének leállása ellen, előremenő és visszatérő oldali hőmérsékletszondákkal A keringető szivattyú és a háromjáratú szelep beragadását megakadályozó rendszer, amely a nem üzemelő kazánnál 2 óránként működésbe lép. 5

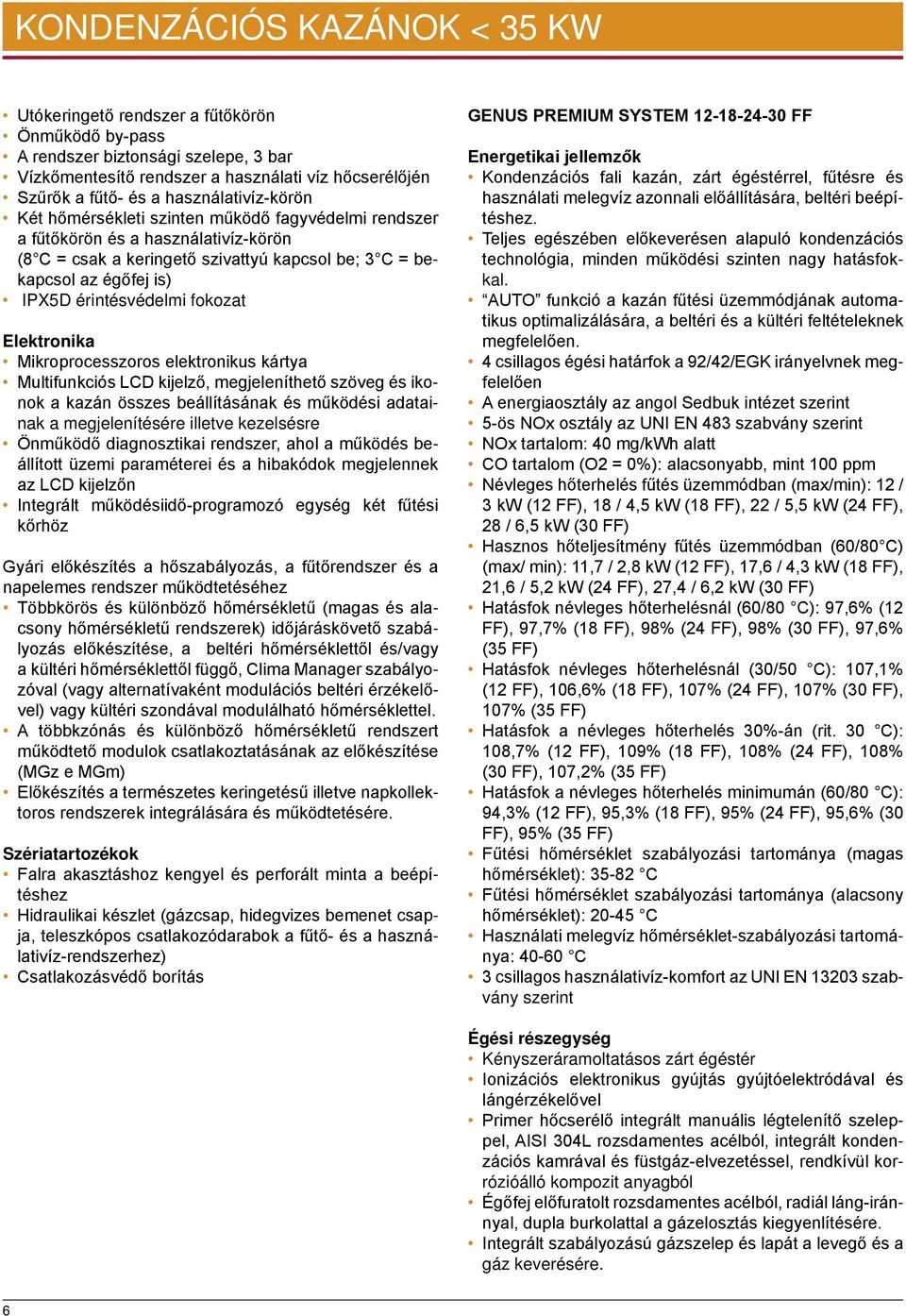

6 KONDENZÁCIÓS KAZÁNOK < 35 KW Utókeringető rendszer a fűtőkörön Önműködő by-pass A rendszer biztonsági szelepe, 3 bar Vízkőmentesítő rendszer a használati víz hőcserélőjén Szűrők a fűtő- és a használativíz-körön Két hőmérsékleti szinten működő fagyvédelmi rendszer a fűtőkörön és a használativíz-körön (8 C = csak a keringető szivattyú kapcsol be; 3 C = bekapcsol az égőfej is) IPX5D érintésvédelmi fokozat Elektronika Mikroprocesszoros elektronikus kártya Multifunkciós LCD kijelző, megjeleníthető szöveg és ikonok a kazán összes beállításának és működési adatainak a megjelenítésére illetve kezelsésre Önműködő diagnosztikai rendszer, ahol a működés beállított üzemi paraméterei és a hibakódok megjelennek az LCD kijelzőn Integrált működésiidő-programozó egység két fűtési kőrhöz Gyári előkészítés a hőszabályozás, a fűtőrendszer és a napelemes rendszer működtetéséhez Többkörös és különböző hőmérsékletű (magas és alacsony hőmérsékletű rendszerek) időjáráskövető szabályozás előkészítése, a beltéri hőmérséklettől és/vagy a kültéri hőmérséklettől függő, Clima Manager szabályozóval (vagy alternatívaként modulációs beltéri érzékelővel) vagy kültéri szondával modulálható hőmérséklettel. A többkzónás és különböző hőmérsékletű rendszert működtető modulok csatlakoztatásának az előkészítése (MGz e MGm) Előkészítés a természetes keringetésű illetve napkollektoros rendszerek integrálására és működtetésére. Szériatartozékok Falra akasztáshoz kengyel és perforált minta a beépítéshez Hidraulikai készlet (gázcsap, hidegvizes bemenet csapja, teleszkópos csatlakozódarabok a fűtő- és a használativíz-rendszerhez) Csatlakozásvédő borítás GENUS PREMIUM SYSTEM FF Energetikai jellemzők Kondenzációs fali kazán, zárt égéstérrel, fűtésre és használati melegvíz azonnali előállítására, beltéri beépítéshez. Teljes egészében előkeverésen alapuló kondenzációs technológia, minden működési szinten nagy hatásfokkal. AUTO funkció a kazán fűtési üzemmódjának automatikus optimalizálására, a beltéri és a kültéri feltételeknek megfelelően. 4 csillagos égési határfok a 92/42/EGK irányelvnek megfelelően A energiaosztály az angol Sedbuk intézet szerint 5-ös NOx osztály az UNI EN 483 szabvány szerint NOx tartalom: 40 mg/kwh alatt CO tartalom (O2 = 0%): alacsonyabb, mint 00 ppm Névleges hőterhelés fűtés üzemmódban (max/min): 2 / 3 kw (2 FF), 8 / 4,5 kw (8 FF), 22 / 5,5 kw (24 FF), 28 / 6,5 kw (30 FF) Hasznos hőteljesítmény fűtés üzemmódban (60/80 C) (max/ min):,7 / 2,8 kw (2 FF), 7,6 / 4,3 kw (8 FF), 2,6 / 5,2 kw (24 FF), 27,4 / 6,2 kw (30 FF) Hatásfok névleges hőterhelésnál (60/80 C): 97,6% (2 FF), 97,7% (8 FF), 98% (24 FF), 98% (30 FF), 97,6% (35 FF) Hatásfok névleges hőterhelésnál (30/50 C): 07,% (2 FF), 06,6% (8 FF), 07% (24 FF), 07% (30 FF), 07% (35 FF) Hatásfok a névleges hőterhelés 30%-án (rit. 30 C): 08,7% (2 FF), 09% (8 FF), 08% (24 FF), 08% (30 FF), 07,2% (35 FF) Hatásfok a névleges hőterhelés minimumán (60/80 C): 94,3% (2 FF), 95,3% (8 FF), 95% (24 FF), 95,6% (30 FF), 95% (35 FF) Fűtési hőmérséklet szabályozási tartománya (magas hőmérséklet): C Fűtési hőmérséklet szabályozási tartománya (alacsony hőmérséklet): C Használati melegvíz hőmérséklet-szabályozási tartománya: C 3 csillagos használativíz-komfort az UNI EN 3203 szabvány szerint Égési részegység Kényszeráramoltatásos zárt égéstér Ionizációs elektronikus gyújtás gyújtóelektródával és lángérzékelővel Primer hőcserélő integrált manuális légtelenítő szeleppel, AISI 304L rozsdamentes acélból, integrált kondenzációs kamrával és füstgáz-elvezetéssel, rendkívül korrózióálló kompozit anyagból Égőfej előfuratolt rozsdamentes acélból, radiál láng-iránnyal, dupla burkolattal a gázelosztás kiegyenlítésére. Integrált szabályozású gázszelep és lapát a levegő és a gáz keverésére. 6

7 genus premium Önszabályozó szelep, elektronikus sebességmodulálással NTC szondák a primer előremenő és visszatérő körön a hőmérséklet ellenőrzésére Hidraulikai részegység Nyomásszabályozó a rendszernyomás elektronikus méréséhez, a kijelzőn való megjelenítéséhez (nyomásérzékelő) Automatikus feltöltés elektronikus vezérlésű elektromos szeleppel, felső nyomásérték biztosításával, integrált szeleppel és szűrővel Rendszerleürítő csap Keringető szivattyú integrált automata légtelenítővel, kétsebességes modulációval a rendszer előremenő és visszatérő hőmérséklete közötti különbségtől függően Nyomás alatti tágulási tartály, 8 literes Önműködő légtelenítő funkció a levegő eltávolítására a fűtőrendszerből Kondenzvíz és füstelvezetés A kondenzvíz semlegesítése a beépített szifon segítségével Mérőcsonk helye az égéselemzéshez a füstelvezető gyűjtőcsőbe integrálva Kéményseprő funkció az égéselemzéshez Biztonság és ellenőrzés A primér hőcserélő túlmelegedés elleni védelme a vízoldalon, a primér előremenő kör szondájának lehatároló hőmérséklete segítségével A primer hőcserélő túlmlegedés elleni védelme a füstoldalon, olvadó biztosíték segítségével A keringető szivattyú és a primér kör védelme vízhiány ellen, nyomásérzékelő segítségével A primer kör védelme a víz keringetésének leállása ellen, előremenő és visszatérő oldali hőmérsékletszondákkal A keringető szivattyú és a háromjáratú szelep beragadását megakadályozó rendszer, amely nem üzemelő kazánnál 2 óránként működésbe lép. Utókeringető rendszer a fűtőkörön Önműködő by-pass A rendszer biztonsági szelepe, 3 bar Szűrő a fűtőkörön Két hőmérsékleti szinten működő fagyvédelmi rendszer a fűtőkörön és a használativíz-körön (8 C = csak a keringető szivattyú kapcsol be; 3 C = bekapcsol az égőfej is) IPX5D érintésvédelmi fokozat Automatikus diagnosztikai rendszer, ahol a működés beállított üzemi paraméterei és a hibakódok megjelennek az LCD kijelzőn Integrált működésiidő-programozó egység két fűtési zónához Előkészítés külső bojler működtetéséhez motoros háromállású szelep és bojlerszonda segítségével Gyári előkészítés a hőszabályozás, a fűtőrendszer és a napelemes rendszer működtetéséhez Többzónás és különböző hőmérsékletű (magas és alacsony hőmérsékletű rendszerek) időjáráskövető hőszabályozás előkészítése, a a beltéri hőmérséklettől és/ vagy a kültéri hőmérséklettől függő, KLIMAMANAGER készülékkel (vagy alternatívaként modulációs beltéri érzékelővel) vagy kültéri szondával léptethető hőmérséklettel. A többzónás és több hőmérsékletű rendszert működtető modulok csatlakoztatásának az előkészítése (MGz e MGm) Előkészítés a kényszergeringetésű napelemes rendszerek integrálására és működtetésére Szériatartozékok Falra akasztáshoz kengyel és perforált minta a beépítéshez Csatlakozásvédő borítás Elektronika Mikroprocesszoros elektronikus vezérlőpanel Multifunkciós LCD kijelző, megjeleníthető szöveg és ikonok a kazán összes beállításának és működési adatainak a megjelenítésére. 7

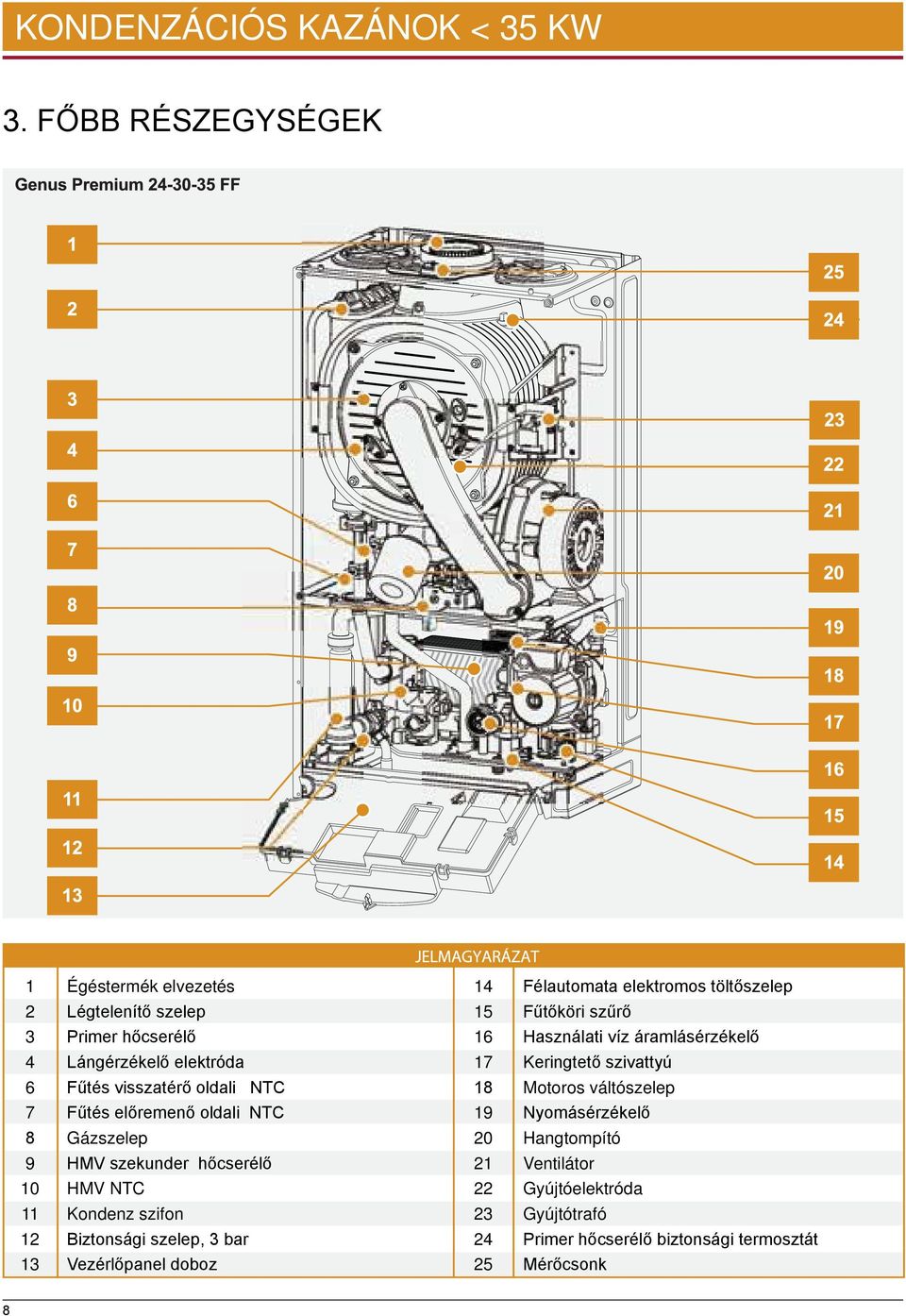

8 KONDENZÁCIÓS KAZÁNOK < 35 KW 3. FŐBB RÉSZEGYSÉGEK Égéstermék elvezetés 4 Félautomata elektromos töltőszelep 2 Légtelenítő szelep 5 Fűtőköri szűrő 3 Primer hőcserélő 6 Használati víz áramlásérzékelő 4 Lángérzékelő elektróda 7 Keringtető szivattyú 6 Fűtés visszatérő oldali NTC 8 Motoros váltószelep 7 Fűtés előremenő oldali NTC 9 Nyomásérzékelő 8 Gázszelep 20 Hangtompító 9 HMV szekunder hőcserélő 2 Ventilátor 0 HMV NTC 22 Gyújtóelektróda Kondenz szifon 23 Gyújtótrafó 2 Biztonsági szelep, 3 bar 24 Primer hőcserélő biztonsági termosztát 3 Vezérlőpanel doboz 25 Mérőcsonk 8

9 genus premium Égéstermék elvezetés 4 Félautomata elektromos töltőszelep 2 Légtelenítő szelep 5 Fűtőkör szűrője 3 Primer hőcserélő 6 HMV víz áramlásérzékelő (kombi változatban) 4 Lángérzékelő elektróda 7 Keringető szivattyú 6 Fűtés visszatérő oldali NTC 8 Motoros váltószelep (kombi változatban) 7 Fűtés előremenő oldali NTC 9 Nyomásérzékelő 8 Gázszelep 20 Hangtompító 9 HMV szekunder hőcserélője (csak kombi) 2 Ventilátor 0 HMV NTC (csak kombi) 22 Gyújtóelektróda Kondenz Szifon 23 Gyújtótrafó 2 Biztonsági szelep, 3 bar 24 Primer hőcserélő biztonsági termosztát 3 Vezérlőpanel doboz 25 Mérőcsonk 9

10 KONDENZÁCIÓS KAZÁNOK < 35 KW 4. HIDRAULIKAI RAJZ A B C D E Légtelenítő szelep 3 Félautomata töltőszelep 3 Primer hőcserélő 4 Fűtés oldali szűrő 4 Lángérzékelő elektróda 5 Áramlás érzékelő 5 Fűtés előremenő NTC 6 Motoros váltószelep 6 Fűtés visszatérő NTC 7 Nyomásérzékelő 7 HMV Szekunder hőcserélő 8 Keringtető szivattyú 8 Biztonsági szelep, 3 bar 9 Tágulási tartály 9 HMV NTC 20 Ventilátor 0 By-Pass 2 Gyújtóelektróda Leeresztőcsap 22 Primer hőcserélő biztonsági termosztát 2 Kondenz szifon 0

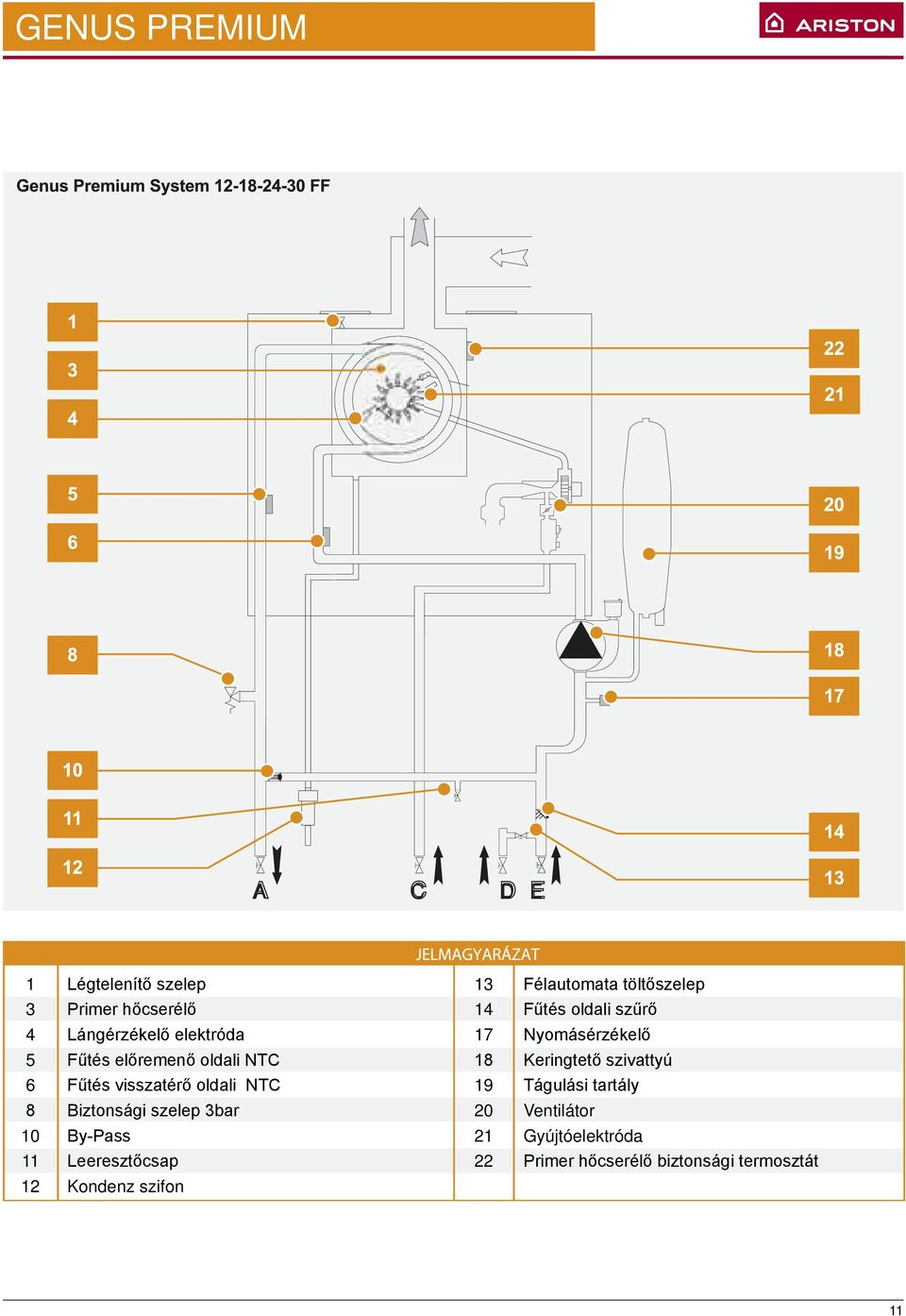

11 genus premium A C D E Légtelenítő szelep 3 Félautomata töltőszelep 3 Primer hőcserélő 4 Fűtés oldali szűrő 4 Lángérzékelő elektróda 7 Nyomásérzékelő 5 Fűtés előremenő oldali NTC 8 Keringtető szivattyú 6 Fűtés visszatérő oldali NTC 9 Tágulási tartály 8 Biztonsági szelep 3bar 20 Ventilátor 0 By-Pass 2 Gyújtóelektróda Leeresztőcsap 22 Primer hőcserélő biztonsági termosztát 2 Kondenz szifon

12 KONDENZÁCIÓS KAZÁNOK < 35 KW 5. MÉRETEK ÉS HIDRAULIKAI CSATLAKOZÁSOK (24 FF) 385 (30-35 FF) A B C D E F G H I J Fűtés előremenő oldal Ø 3/4 víz Melegvíz-kimenet Ø /2 víz Gázbemenet Ø 3/4 gáz Hidegvíz-bemenet Ø /2 víz Fűtés visszatérő oldala Ø 3/4 víz Biztonsági szelep Félautomata töltőszelep Leeresztőcsap Kondenzvíz-elvezetés Mágnes (töltőcsaphoz) 2

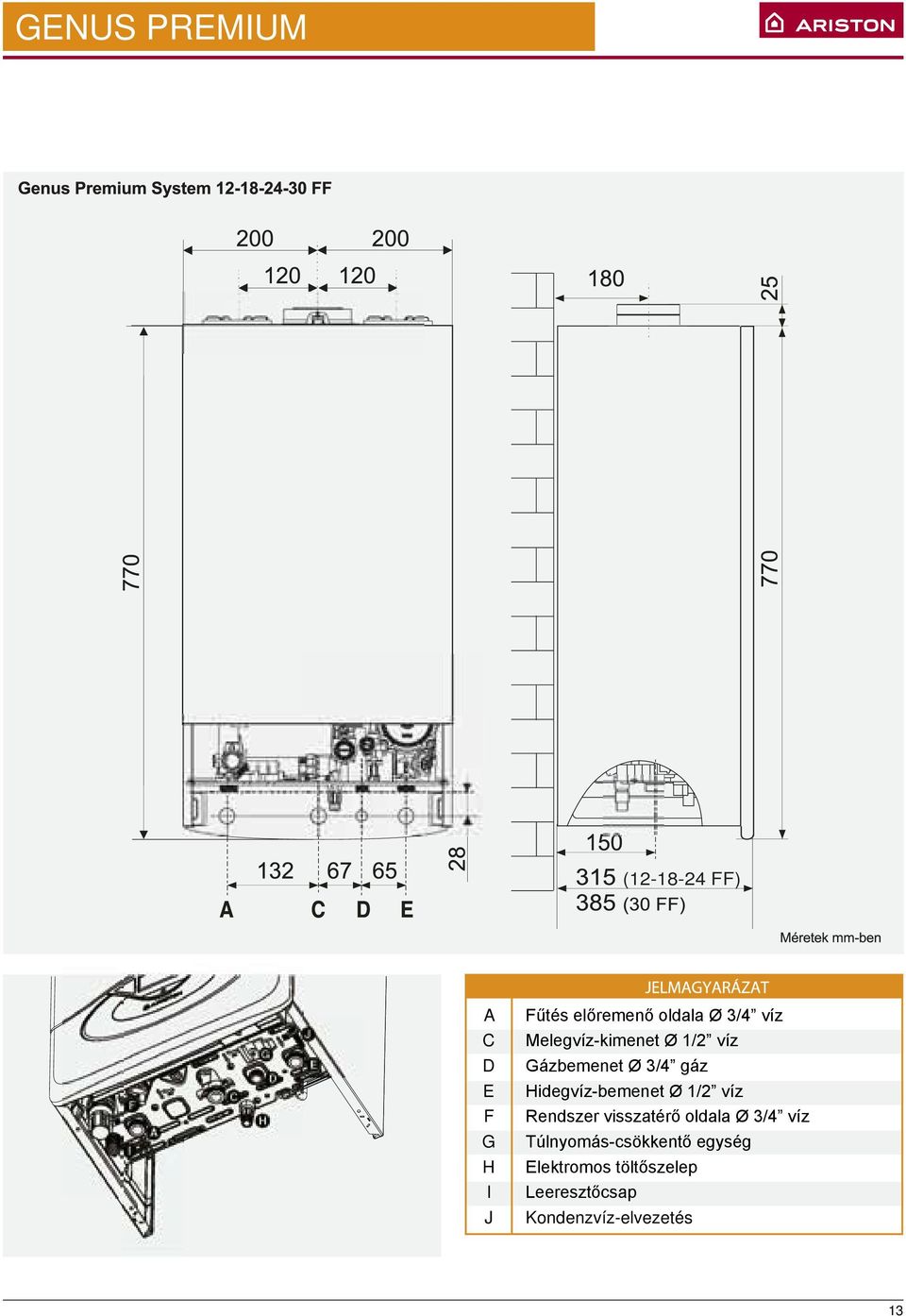

13 genus premium ( FF) A C D E F G H I J Fűtés előremenő oldala Ø 3/4 víz Melegvíz-kimenet Ø /2 víz Gázbemenet Ø 3/4 gáz Hidegvíz-bemenet Ø /2 víz Rendszer visszatérő oldala Ø 3/4 víz Túlnyomás-csökkentő egység Elektromos töltőszelep Leeresztőcsap Kondenzvíz-elvezetés 3

14 KONDENZÁCIÓS KAZÁNOK < 35 KW 6. LEVEGŐBESZÍVÁS/ÉGÉSTERMÉK ELVEZETÉSE C3 Égéstermék elvezetés és levegőbeszívás külső falon keresztül, ugyanabban a nyomástartományban C 33 Tetővégelemes égéstermék elvezetés és levegőbeszívás a kültérből, ugyanabban a nyomástartományban C43 Égéstermék elvezetés és levegőbeszívás az épületbe beépített egyes vagy közös füstcsővel B33 Égéstermék elvezetés az épületbe beépített egyes vagy közös füstcsővel Beltéri levegőbeszívás 4

15 genus premium C3 Égéstermék elvezetés és levegőbeszívás külső falon keresztül, ugyanabban a nyomástartományban C 33 Tetővégelemes égéstermékvezetés és levegőbeszívás a kültérből, ugyanabban a nyomástartományban C53 Égéstermékelvezetés a kültérbe, levegőbeszívás a külső falon át, eltérő nyomástartományban (lásd a következő oldalon a grafikon) C83 Égéstermékelvezetés az épületbe beépített egyes vagy közös füstcsővel Levegőbeszívás a külső falon át (lásd a következő oldalon a grafikon) B23 Égéstermék elvezetés a kültérbe.beltéri levegőbeszívás S. levegőbeszívás - S2. füstelvezetés 5

16 KONDENZÁCIÓS KAZÁNOK < 35 KW min. 300 max BEÉPÍTÉSI ADATOK 6

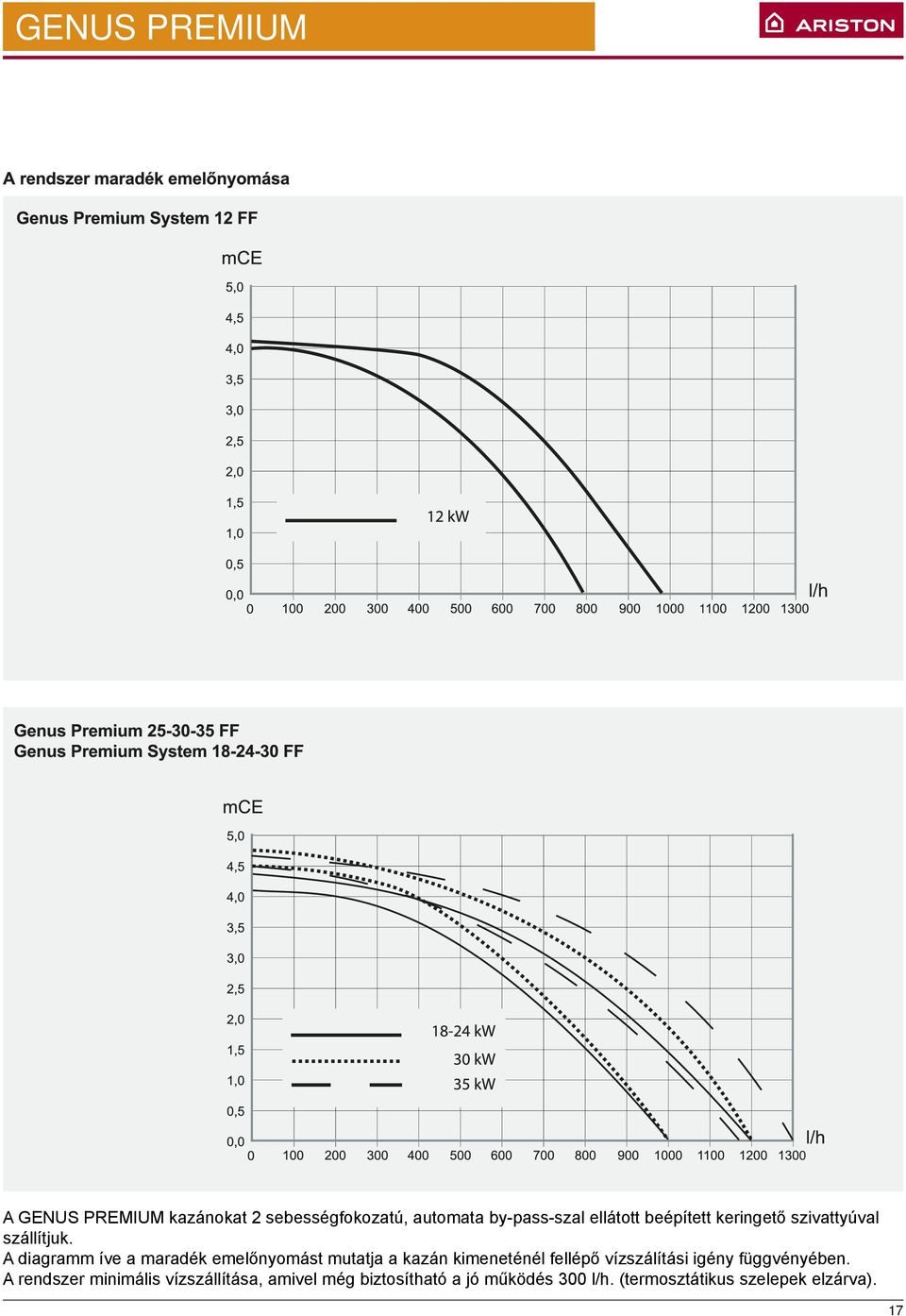

17 genus premium mce 5,0 4,5 4,0 3,5 3,0 2,5 2,0,5,0 2 W 0,5 0, l/h mce 5,0 4,5 4,0 3,5 3,0 2,5 2,0,5,0 0, W 30 W 35 W 0, l/h A GENUS PREMIUM kazánokat 2 sebességfokozatú, automata by-pass-szal ellátott beépített keringető szivattyúval szállítjuk. A diagramm íve a maradék emelőnyomást mutatja a kazán kimeneténél fellépő vízszálítási igény függvényében. A rendszer minimális vízszállítása, amivel még biztosítható a jó működés 300 l/h. (termosztátikus szelepek elzárva). 7

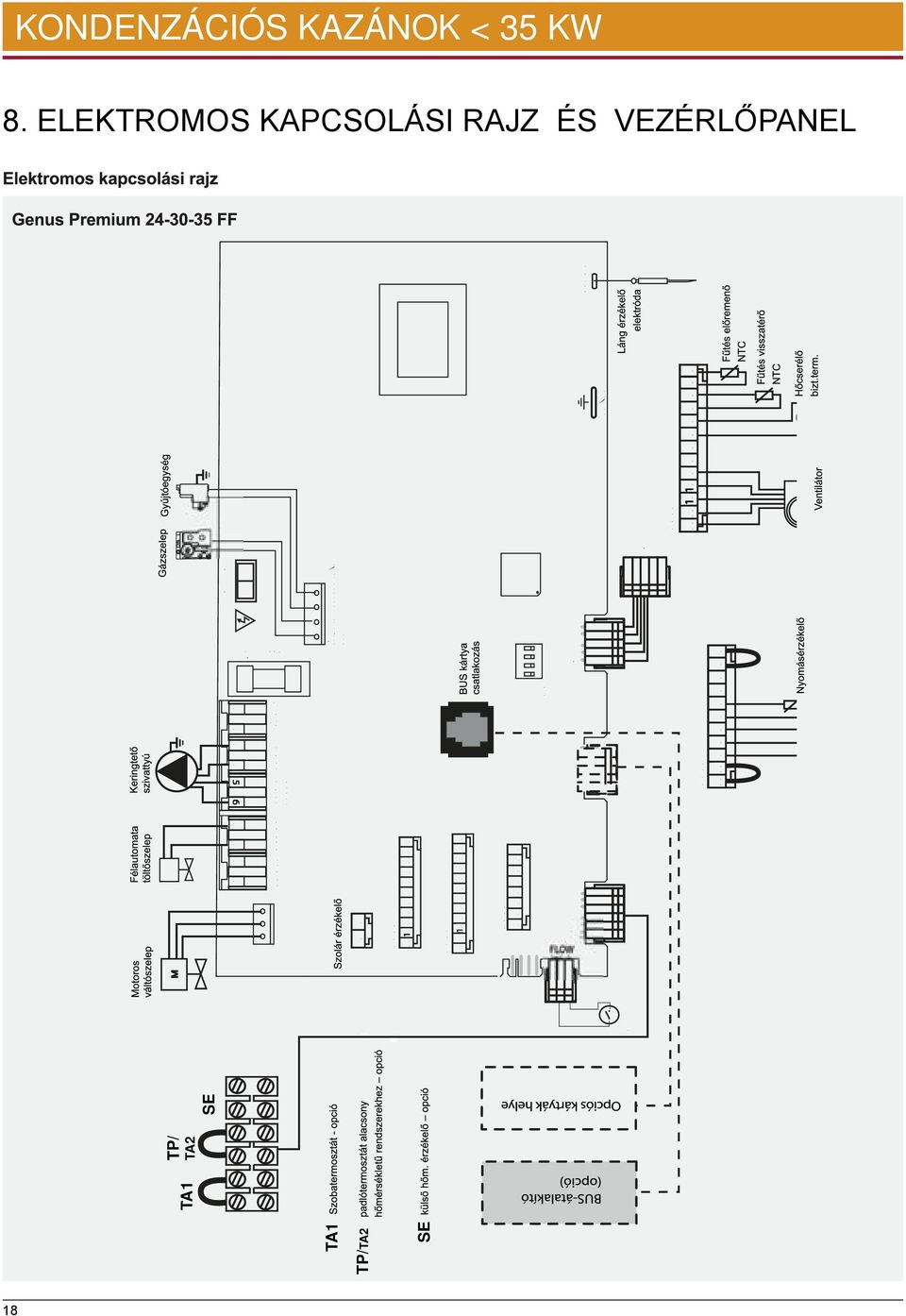

18 5 8 KONDENZÁCIÓS KAZÁNOK < 35 KW 8. ELEKTROMOS KAPCSOLÁSI RAJZ ÉS VEZÉRLŐPANEL F N D D R V V AA Z Z OO NE NE ILLIN N G G OO EE L N MP FA N GA LV VL O LA NDTI O RE TR H FLA ME V A O S A A C C E E F F P M D C NT 44 S S C FUSE 2A T T 2 N N N N N NT CC CC E 22 2 C C BU U S CC 77 CC 22 3 CC 4 S S CC P TA T P/ TA 2 SE TA T P/ TA 2 SE T T A S 2 O T V A C C T O RT P P U S P E U P E EE P P U B T 2 / E E A A H 8

19 V V C C U 8 5 PP genus premium D BB SS ON D F EE R 2 2 A E E Z O N N EE ILLI ILLI N N AA V L N V A LV OL OL A A GA S O O CC CC ENDIT ORE ORE EARTH FLAME C T FU UFS S FA N PUMP F F G G G PUMP SPED W TA TP/ TA2 SE T T TA TP/TA2 SE T A A S OO SB/T S NT C B C B O O T O O CN2 S NTC C S NTC C T B B E P S A T 2 CN CN CN CN S TB T SB/TB T 9

20 KONDENZÁCIÓS KAZÁNOK < 35 KW ABCDEFGHIL Kijelző Újraindító gomb Félautomata feltöltés gomb Fűtési hőmérséklet szabályozó gombja (programozás-kódoló) Üzemmód-gomb (a kazán üzemmódjának kiválasztása) Menügomb/OK (programozás) ESC Kilépés gomb Komfort gomb Használati víz hőmérsékletszabályozó gomb ON/OFF kapcsoló Láng jelenlétét jelző led Info gomb Óra programozó gomb Auto gomb (hőszabályozás aktiválása) Órákra bontott programozás Nap (hétfő.vasárnap) A megjelenítés/időprogramozás beállítására vonatkozó zóna kijelzése (. vagy 2. zóna) a fűtés számára Dátum és óra Aktivált időprogramozás Kijelzett számok: kazán állapota és a hőmérsékletek kijelzése menü beállítása hibakódok kijelzése beltéri hőmérséklet (ha perifériás BUS-szal össze van kötve) kültéri hőmérséklet (ha kültéri szondával össze van kötve) Kazán újraindítás kijelzése Műszaki segítség (beavatkozás) szükséges Rendszerfeltöltési igény A jel villog/feltöltés alatt folyamatosan ég Digitális nyomásmérő Láng jelenlétének jelzése az igénybevett teljesítménnyel együtt vagy a működés leállásának jelzése Fűtés üzemmód a beállított hőmérsékleti értékek kijelzésével Használati melegvíz üzemmód a beállított hőmérsékleti értékek kijelzésével Szöveg megjelenítése, működési információk Komfort funkció aktiválva AUTO funkció aktiválva (aktív hőszabályozás), az esetleges belső szondák (bus) vagy külső szondák kijelzésével Info menü Szolár csatlakozás bekötve (opció) Folyamatos fény = szolár csatlakozás bekötve Villogó fény = napenergia használata aktív 20

21 genus premium ABCDEFGHIL Kijelző Újraindító gomb Félautomata feltöltés gomb (filling) Fűtési hőmérséklet szabályozó gombja, programozás-kódoló Üzemmód-gomb (a kazán üzemmódjának kiválasztása) Menügomb/OK (programozás) Kilépés gomb Kilépés (bojler) ON/OFF kapcsoló Láng jelenlétét jelző led Info gomb Óra gomb Auto gomb (hőszabályozás aktiválása) Órákra bontott programozás Nap (hétfő.vasárnap) A megjelenítés/időprogramozás beállítására vonatkozó zóna kijelzése (. vagy 2. zóna) a fűtés számára Dátum és óra Aktivált időprogramozás Kijelzett számok: kazán állapota és a hőmérsékletek kijelzése menü beállítása hibakódok kijelzése beltéri hőmérséklet (ha perifériás BUS-szal össze van kötve) kültéri hőmérséklet (ha kültéri szondával össze van kötve) Újraindítás kijelzése Műszaki segítség (beavatkozás) szükséges Rendszerfeltöltési igény A jel villog/feltöltés alatt folyamatosan ég Digitális nyomásmérő Láng jelenlétének jelzése az igénybevett teljesítménnyel együtt vagy a működés leállásának jelzése Fűtés üzemmód a beállított hőmérsékleti értékek kijelzésével Használati víztermeléses üzemmód a beállított hőmérsékleti értékek kijelzésével Folyószöveg AUTO funkció aktiválva (aktív hőszabályozás), az esetleges belső szondák (bus) vagy külső szondák kijelzésével Info menü Szolár csatlakozás bekötve (opció) Folyamatos fény = szolár csatlakozás bekötve Villogó fény = napenergia használata aktív 2

22 KONDENZÁCIÓS KAZÁNOK < 35 KW 9. TARTOZÉKOK ÉS RENDSZERMEGOLDÁSOK A klimatikus hőszabályozás tartozékai A GENUS PREMIUM elő van készítve az optimális hőfokszabályozáshoz szükséges ARISTON tartozékok teljes választékának a csatlakoztatására. Ezek a tartozékok biztosítják a hatékony és intelligens vezérlést a legösszetettebb fűtésirendszerek esetében is, oly módon, hogy a kazán üzemmódját a beltéri és a környezeti viszonyokhoz igazítják a felhasználó igényeinek megfelelően. A legegyszerűbb beltéri szabályozás a GENUS PREMIUMmal a következő szabályozó tartozékok használatával érhető el: ON/OFF, szobatermosztát vagy Chronotermosztát (ez utóbbi vezeték nélküli wireless változatban is kapható). Legfeljebb két zónából álló fűtőrendszerek esetében a GENUS PREMIUM vezérlőpaneljén lévő kettős szobatermosztát-érintkezőnek köszönhetően a két zóna hőigénye teljesen függetlenül kezelhető, ami az egyes zónák esetében más-más előremenő hőmérsékletek alkalmazását teszi lehetővé (amikor a két zóna közül csak az egyiknél merült fel hőigény). Modulációs szobatermosztát használata esetén viszont külső érzékelő, szoba termosztát, KLIMAMANAGER lehetőség nyílik a fűtésirendszer működésének optimalizálására. A KLIMAMANAGER lehetőséget nyújt arra, hogy a GENUS PREMIUM kazánt teljes egészében erről működtethessük, illetve akár három különböző fűtési körökre tudjuk osztani a rendszerünket a KLIMAMANAGER segítségével. sonda esterna controllo ambiente ZONA 2 SE TA2 TA BUS 2 ZONE 230V valvola di zona controllo remoto ZONA 230V termostato sicurezza pavimento TSP valvola di zona valvola miscelatrice termostatica by-pass circolatore valvola taratura 22

23 genus premium Tartozékok a többzónás és több hőmérsékletű rendszerek működtetéséhez A GENUS PREMIUM elő van készítve a többzónás és különböző hőmérsékletű fűtési rendszereket kezelő MGz illetve MGM fűtőmodulok és szabályozóik csatlakoztatásra. Ezekkel a modulokkal egyszerűen és hatékonyan lehet kialakítani és működtetni a több zónás és különböző előremenő hőmérséklettel rendelkező fűtésirendszereket. Az azonos hőmérsékleten működő rendszerek esetében, tehát ott, ahol a különféle zónákhoz egyetlen előremenő hőmérséklet tartozik, MGz fűtőmodulok állnak rendelkezésre, egy, kettő vagy három zónához. A beépített hidraulikaiváltóknak és a belső keringető szivattyúknak köszönhetően az MGz modulok a kazán primer vízkörén a vízkeringtetést különválasztják a fűtésirendszer zónáinak vízkeringtetésétől, és mindegyik zónához a megfelelő vízmennyiséget juttatják el. Az MGz modulok elektronikus kártyája, amely folyamatosan kommunikál a kazánnal és az egyéb beépített hőfokszabályozó eszközökkel, a rendszer zónáinak hőigénye alapján biztosítja a keringtető szivattyúk ideális működését. A különböző hőmérsékletű fűtőrendszerekhez, tehát azokhoz, amelyeknél a különböző zónák különböző hőmérsékleteket igényelnek, kettő és három zónához alkalmas MGm rendszerkezelő modulok állnak rendelkezésre. Az MGm moduloknál a beépített hidraulikus váltó és a belső keringtető szivattyúkon kívül egy/két keverőszelep is van, amely az alacsonyabb hőmérsékletű zónák előremenő hőmérsékletét szabályozza. A kevert zónákhoz való elektronikus vezérlőkártyának és az MGm modulokba integrált előremenő ill. visszatérő oldali szondáknak köszönhetően a kazán előremenő hőmérsékletének a kezelésével mindig optimális lesz a hőmérséklet. sonda esterna controllo remoto ZONA 3 BUS termostato sicurezza pavimento TSP 230V sensore ambiente ZONA 2 MGm III modulo multitemperatura termostato sicurezza pavimento TSP sensore ambiente ZONA 23

24 KONDENZÁCIÓS KAZÁNOK < 35 KW Tartozékok napkollektoros rendszerekkel való csatlakoztatáshoz és azok működtetéséhez A GENUS PREMIUM elő van készítve a napkollektoros rendszerekkel és kiegészítőkkel való csatlakoztatásához és műkodtetéséhez. A kiegészítő tartozékokkal egyszerűen és hatékonyan lehet kialakítani egy kazános-napkollektoros rendszereket, fűtés és használati melegvíz-előállítás céljából, ahol a GENUS PREMIUM kazán és a megújuló napenergia teljes egészében kiegészíti egymást. A kombinált üzemű GENUS PREMIUM típusnál a gravitációs napkollektoros rendszerrel való csatlakoztatás történhet egy egyszerű kézi, vagy motoros termosztatikus keverőszelep és egy szolárérzékelő segítségével, melynek köszönhetően a kazán meg tudja állapítani, hogy ténylegesen be kell-e avatkoznia a használati melegvíz termelésének a kiegészítésére. Keringtetett napkollektoros rendszer esetében a GENUS PREMIUM képes ellátni a napkollektoros rendszer teljes körű működtetését, a szolar vezérlő egység segítségével. Ugyanezt a működtetést képes elvégezni a csak fűtő GENUS PREMIUM SYSTEM kétspirálos tárolóval is. motorizzata con sonda solare impianti solari termici sonda collettore sonda esterna cronotermostato termostato ambiente SE TA2 TA SOL CLIP-IN C uscita acqua calda sanitaria valvola sicurezza 6 bar sonda solare valvola termostatica motorizzata modulo mandata modulo base entrata acqua fredda sanitaria sonda accumulo bassa vaso espansione 24

25 genus premium 0. MŰSZAKI ADATOK TÁBLÁZATA Névleges hőterhelés fűtés üzemmódban (60/80 C) max/min Névleges hőterhelés HMV üzemmódban (60/80 C) max/min Hasznos hőteljesítmény fűtés üzemmódban max/min (60/80 C) Hasznos hőteljesítmény HMV üzemmódban max/min (60/80 C) Égés hatásfoka (füstgázok) Hatásfok névleges hőterhelésen (60/80 C) Hatásfok névleges hőterhelésen (30/50 C) Hatásfok 30% -on 30 C-on Hatásfok 30%-ona 47 C-on Hatásfok minimumon Hatásfok csillagokkal (92/42/EGK irányelv) Sedbuk osztály Max. hőveszteség a paláston ( T=50 C) Hőveszteség a kéményen bekapcsolt égőfejnél Hőveszteség a kéményen kikapcsolt égőfejnél Maradéknyomás a kivezetésen Súlyozott NOx tartalom (G20) Nox osztály Füstgázok hőmérséklete (G20) (30/50 C) Füstgázok hőmérséklete (G20) (60/80 C) CO2 tartalom (G20) CO tartalom (0%O2) fűtés üzemmódban O2 tartalom (G20) Füstgázok tömegárama max. (G20) Levegőtöbblet Metángáz tápnyomása G20 LPG tápnyomása G30-G3 Üzemeléshez szükséges min. beltéri hőmérséklet Fűtési hőmérséklet max/min (magas hőmérsékletek) Fűtési hőmérséklet max/min (alacsony hőmérsékletek) Rendszer maradék emelőnyomása Tágulási tartály előfeszítése Radiátorrendszer max. víztartalma (= Tmax 75 C) / panelek (=Tmax 35 C) Max. fűtési nyomás Tágulási tartály térfogata HMV max/min. hőmérséklete Fajlagos vízszállítás HMV üzemmódban (0 perc, T=30 C) Melegvíz mennyisége T=25 C Melegvíz mennyisége T=35 C Komfortfokozat csillagokkal (EN3203) Minimális melegvíz-fogyasztás Használati melegvíz nyomása max/min. Maximális kondenzvíz-termelődés Kondenzvíz ph értéke Tápfeszültség/ frekvencia Teljes felvett teljesítmény Elektromos érintésvédelmi fokozat Tömeg Méretek (ma x ho x mé) 25

26 KONDENZÁCIÓS KAZÁNOK < 35 KW Névleges hőterhelés fűtés üzemmódban max/min Hasznos hőteljesítmény fűtés üzemmódban max/min Égés hatásfoka (füstgázok) Hatásfok névleges hőterhelésen (60/80 C) Hatásfok névleges hőterhelésen (30/50 C) Hatásfok 30% -on 30 C-on Hatásfok 30%-ona 47 C-on Hatásfok minimumon Hatásfok csillagokkal (92/42/EGK irányelv) Sedbuk osztály Max. hőveszteség a paláston ( T=50 C) Hőveszteség a kéményen bekapcsolt égőfejnél Hőveszteség a kéményen kikapcsolt égőfejnél Maradéknyomás a kivezetésen Súlyozott NOx tartalom (G20) Nox osztály Füstgázok hőmérséklete (G20) (30/50 C) Füstgázok hőmérséklete (G20) (60/80 C) CO2 tartalom (G20) CO tartalom (0%O2) fűtés üzemmódban O2 tartalom (G20) Füstgázok tömegárama max. (G20) Levegőtöbblet Metángáz tápnyomása G20 LPG tápnyomása G30-G3 Üzemeléshez szükséges min. beltéri hőmérséklet Fűtési hőmérséklet max/min (magas hőmérsékletek) Fűtési hőmérséklet max/min (alacsony hőmérsékletek) Rendszer maradék emelőnyomása Tágulási tartály előfeszítése Radiátorrendszer max. víztartalma (= Tmax 75 C) / panelek (=Tmax 35 C) Max. fűtési nyomás Tágulási tartály térfogata Maximális kondenzvíz-termelődés Kondenzvíz ph értéke Tápfeszültség/ frekvencia Teljes felvett teljesítmény Elektromos érintésvédelmi fokozat Tömeg Méretek (ma x ho x mé) 26
