Reológia, a koherens rendszerek tulajdonságai

Átírás

1 Reológia, a koherens rendszerek tulajdonságai Bányai István

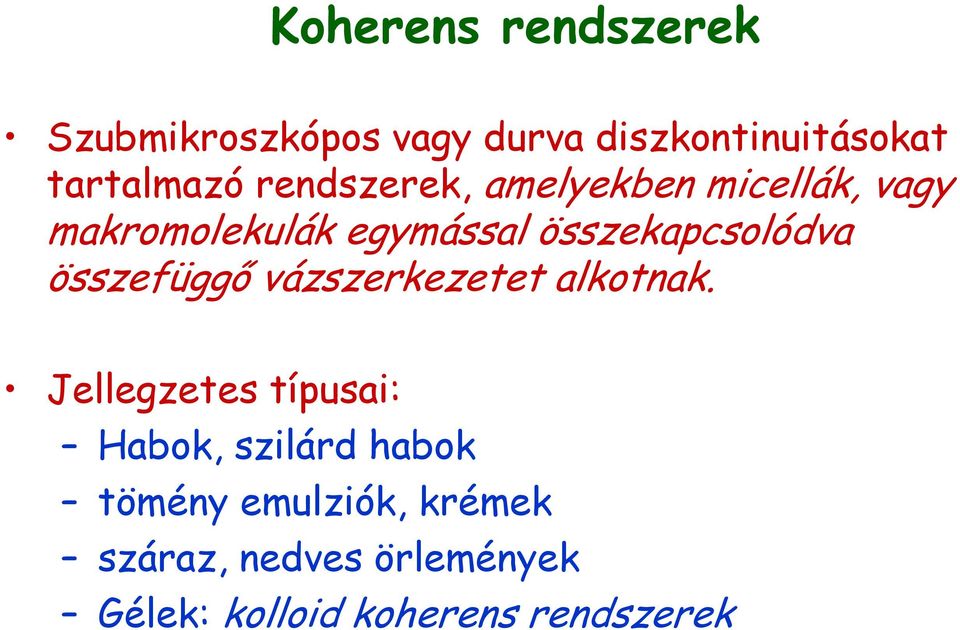

2 Koherens rendszerek Szubmikroszkópos vagy durva diszkontinuitásokat tartalmazó rendszerek, amelyekben micellák, vagy makromolekulák egymással összekapcsolódva összefüggő vázszerkezetet alkotnak. Jellegzetes típusai: Habok, szilárd habok tömény emulziók, krémek száraz, nedves örlemények Gélek: kolloid koherens rendszerek

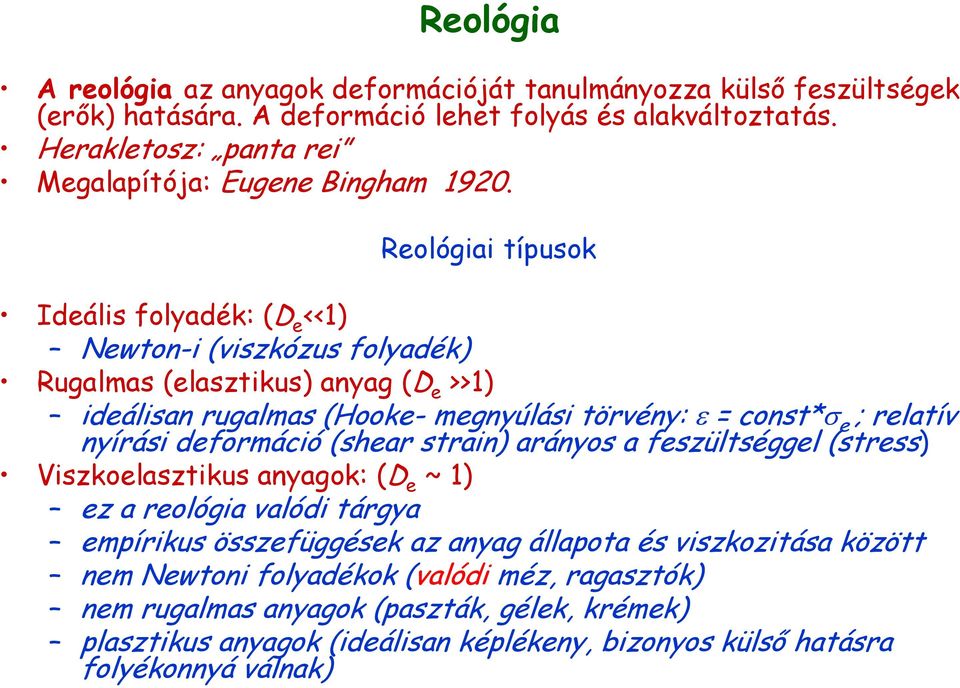

3 Reológia A reológia az anyagok deformációját tanulmányozza külső feszültségek (erők) hatására. A deformáció lehet folyás és alakváltoztatás. Herakletosz: panta rei Megalapítója: Eugene Bingham Reológiai típusok Ideális folyadék: (D e <<1) Newton-i (viszkózus folyadék) Rugalmas (elasztikus) anyag (D e >>1) ideálisan rugalmas (Hooke- megnyúlási törvény: = const* e ; relatív nyírási deformáció (shear strain) arányos a feszültséggel (stress) Viszkoelasztikus anyagok: (D e ~ 1) ez a reológia valódi tárgya empírikus összefüggések az anyag állapota és viszkozitása között nem Newtoni folyadékok (valódi méz, ragasztók) nem rugalmas anyagok (paszták, gélek, krémek) plasztikus anyagok (ideálisan képlékeny, bizonyos külső hatásra folyékonnyá válnak)

4 Reológiai vizsgálatok célja Reológiai méréseket általában a kozmetikai és élelmiszer iparban, gyógyszeriparban és a műanyagiparban koherens rendszereken és nagymolekulák oldatain végeznek, abból a célból, 1) hogy megértsék a rendszerek alapvető fizikai sajátságait; 2) hogy megadják a nyersanyagok és termékek minősítését keverés, vezetékes szállítás, csomagolás, feldolgozás céljából; 3) hogy megadják az anyagok viselkedést külső fizikai körülmények változásának hatására.

5 Áramlási viszkozitás: Newtoni folyadék (fizika) z 0 y v 0 x dv F A d y F A dv D dy -2 N m s vagy Pas A felület mozog x irányba v 0 sebességgel F erő hatására és ez sebességgradienset hoz létre a y irányba, D. A Newtoni folyadék vízszerű folyadék a nyírási feszültség () ( shear stress ) arányos a sebesség gradienssel (D) ( shear rate ) amely merőleges a nyírási síkra Az arányossági tényező a viszkozitás

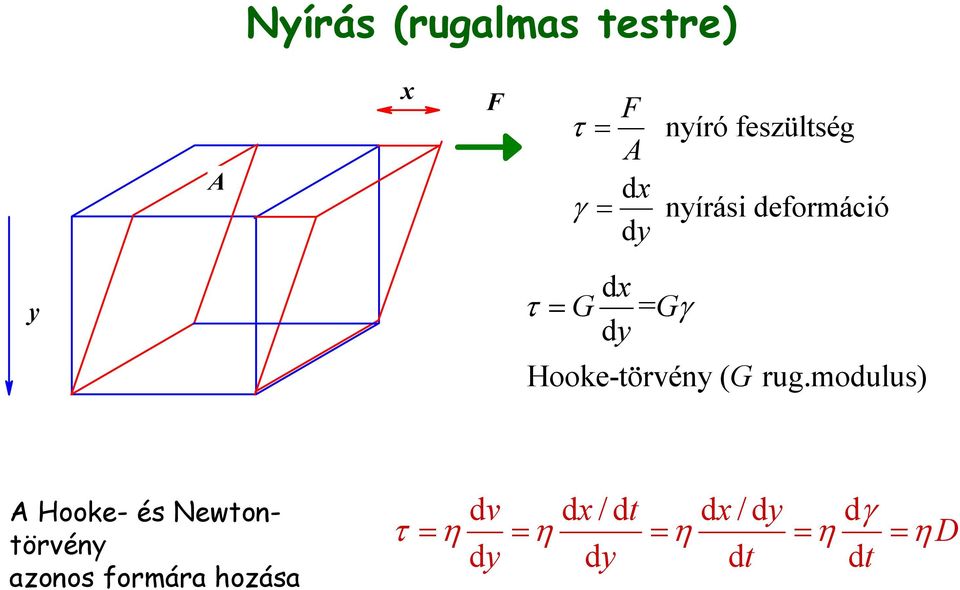

6 Nyírás (rugalmas testre) A x F F A dx dy nyíró feszültség nyírási deformáció y d x G = G dy Hooke-törvény ( G rug.modulus) A Hooke- és Newtontörvény azonos formára hozása dv d /d d /d d d x t d x y d d D y y t t

7 Általános definíció s nyírófeszültség sebességgradiens(deformáció) D Áramlási ellenállás a külső áramlást előidéző hatással szemben, a feszültség és a deformáció sebesség Hányadosa. mértékegysége: Nm -2 s v. Pas

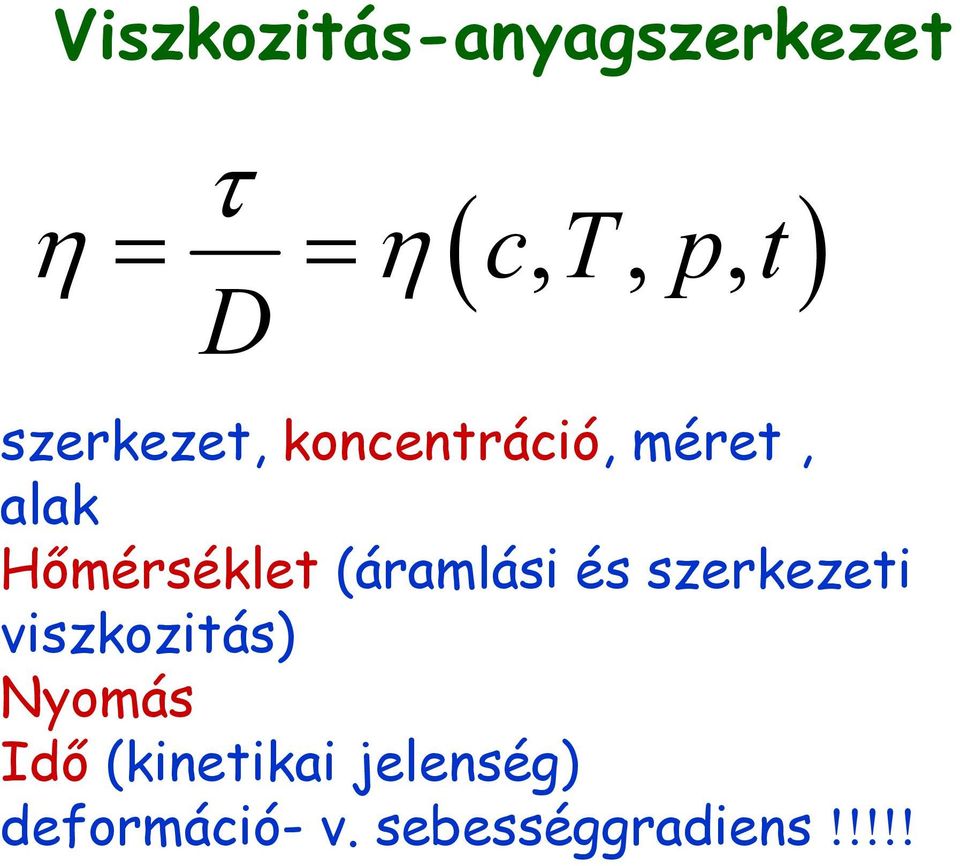

8 Viszkozitás-anyagszerkezet D ct,, pt, szerkezet, koncentráció, méret, alak Hőmérséklet (áramlási és szerkezeti viszkozitás) Nyomás Idő (kinetikai jelenség) deformáció- v. sebességgradiens!!!!!

9 Ideális és összetett reológiai rendszerek 1. ideálisan rugalmas (elasztikus) testek: Hooke (reverzíbilis deformáció) 2. ideálisan viszkózus testek: Newton (folyadékok) 3. Ideálisan plasztikus testek: (Saint- Venant, rugalmas majd viszkózus) (adott nyírófeszültségig nincs deformáció, utána folyás (Modell: mágnes darabkák egymáson) Összetett rendszerek (1 és 2) viszkoeleasztikus anyagok: rugalmasságot mutató folyadékok (makromolekulák oldatai) és viszkozitást mutató szilárd anyagok (polimerek) (2 and 3) reális plasztikus anyagok (keveredik a plasztikus és folyékony viselkedés, határfeszültség van)

10 Folyási görbe, viszkozitás görbe D D D D 1 A jobboldali lenne logikusabb, de manapság a másikat használják

11 Plasztikus (képlékeny anyagok) Ilyen gyakorlatilag nincs: egy minimális feszültséget el kell érni, ahhoz, hogy az anyag folyjon, deformálódjon. Nyíró feszültség Sebesség gradiens, D

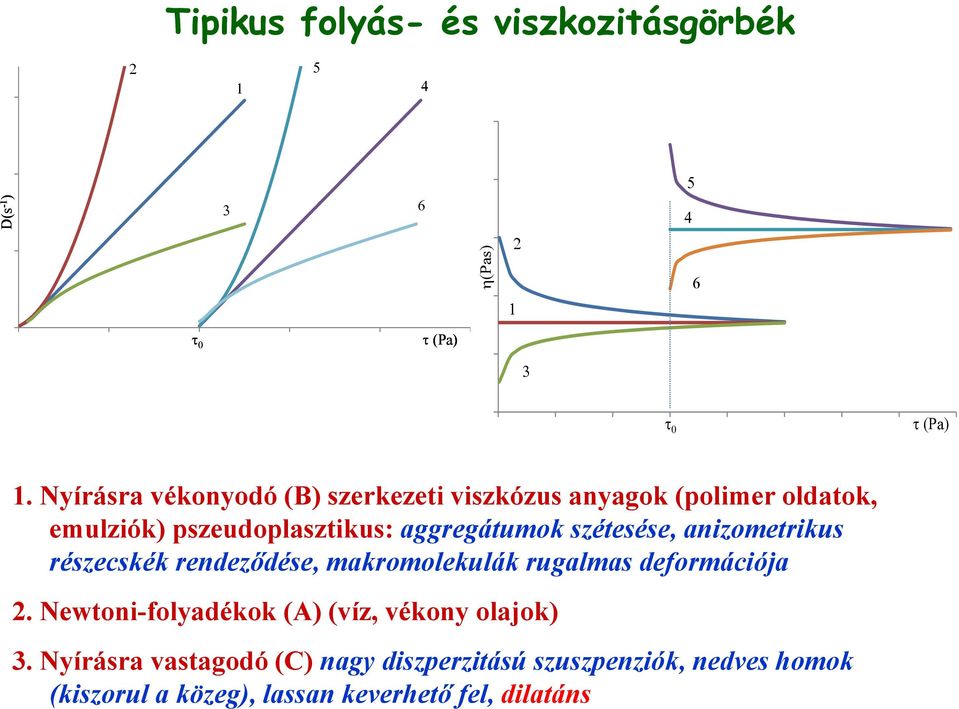

12 Tipikus folyás- és viszkozitásgörbék D(s -1 ) (Pas) 0 (Pa) 0 (Pa) 1. Nyírásra vékonyodó (B) szerkezeti viszkózus anyagok (polimer oldatok, emulziók) pszeudoplasztikus: aggregátumok szétesése, anizometrikus részecskék rendeződése, makromolekulák rugalmas deformációja 2. Newtoni-folyadékok (A) (víz, vékony olajok) 3. Nyírásra vastagodó (C) nagy diszperzitású szuszpenziók, nedves homok (kiszorul a közeg), lassan keverhető fel, dilatáns

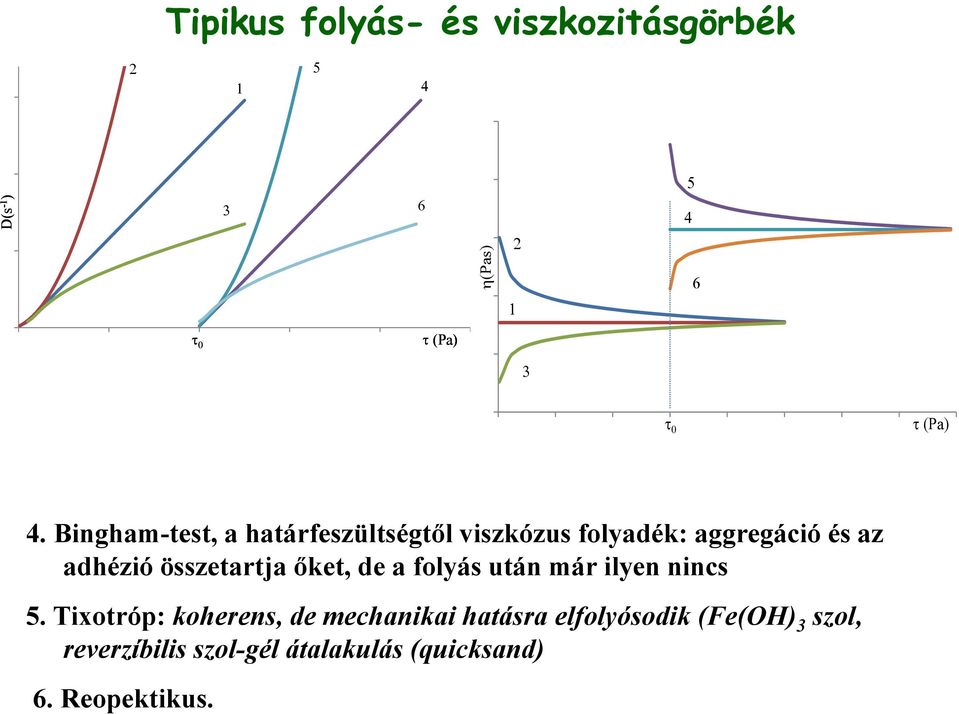

13 Tipikus folyás- és viszkozitásgörbék D(s -1 ) (Pas) 0 (Pa) 0 (Pa) 4. Bingham-test, a határfeszültségtől viszkózus folyadék: aggregáció és az adhézió összetartja őket, de a folyás után már ilyen nincs 5. Tixotróp: koherens, de mechanikai hatásra elfolyósodik (Fe(OH) 3 szol, reverzíbilis szol-gél átalakulás (quicksand) 6. Reopektikus.

14 Ketchup lavina

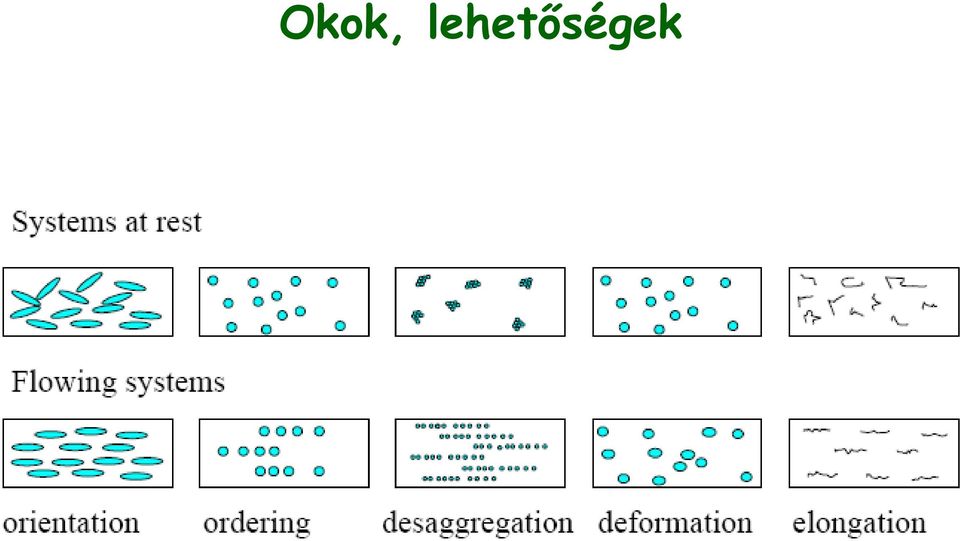

15 Okok, lehetőségek

16 Élelmiszer és gyógyszeripar

17 Lineáris polimereknél (hallgatói gyakorlat) A hiszterézis, időbeni késése van a szerkezeti rendződésnek folyásgörbe D, s , Pas viszkozitás görbe , Pa , Pa Karboximetil-cellulóz (tapétaragasztó) Szerkezeti viszkozitást mutat

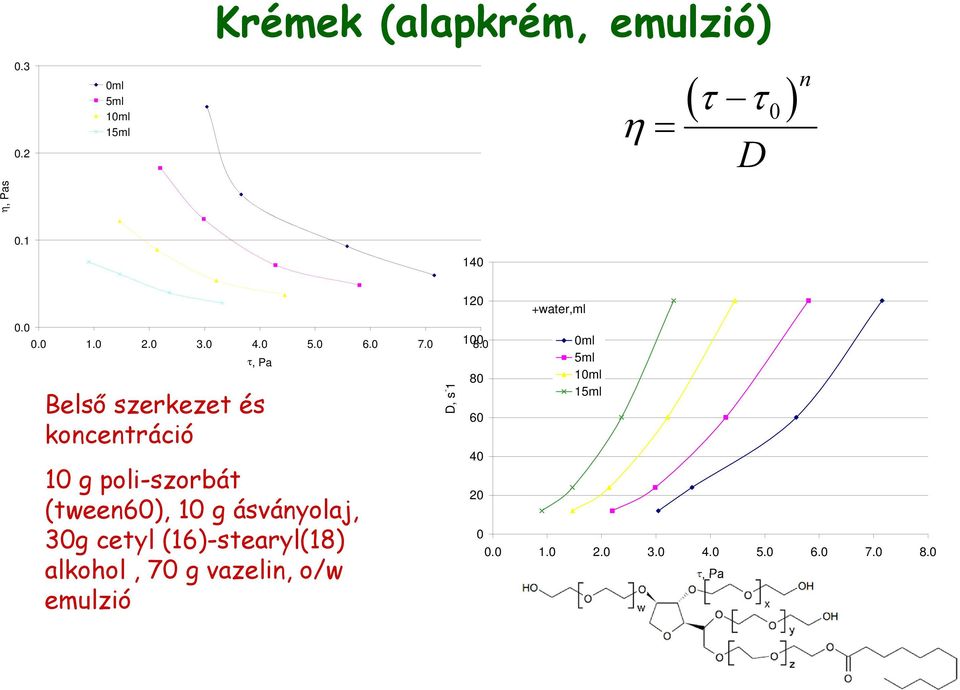

18 Krémek (alapkrém, emulzió) ml 5ml 10ml 15ml D 0 n, Pas , Pa 80 Belső szerkezet és koncentráció 10 g poli-szorbát (tween60), 10 g ásványolaj, 30g cetyl (16)-stearyl(18) alkohol, 70 g vazelin, o/w emulzió D, s water,ml 0ml 5ml 10ml 15ml , Pa

19 Kolloid-oldatok viszkozitása Einstein: η= η 0 (1+k) k=2,5 =V r /V liofób, merev gömbök, melyekhez képest az oldat kontinuum pl. spórák, gombák, PS-polimer gömbök (latex) eltérése: nem merev, alakja változik nem gömb orientálódik tömény oldat, saját gátlás szolvatáció, töltés, zéta potenciál 2 0 0k 0 b...

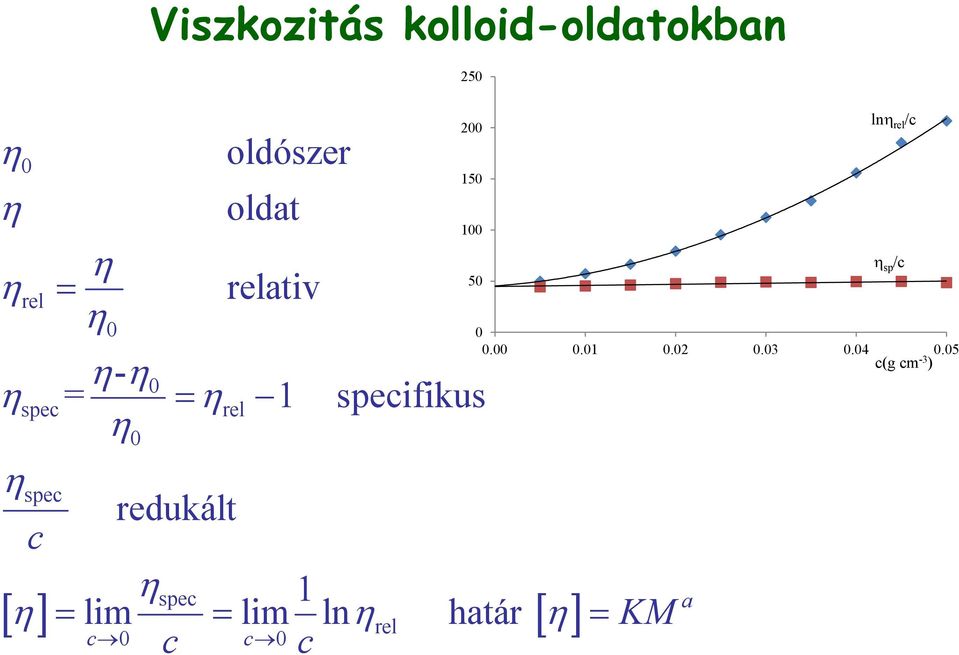

20 Viszkozitás kolloid-oldatokban rel 0 - oldószer oldat relativ 0 spec = rel 1 specifikus 0 spec redukált c spec 1 lim lim lnrel határ c0 c c0 c c(g cm -3 ) KM a ln rel /c sp /c

21 A viszkozitás mérése Bányai István

22 A viszkozitás mérése I V 1 p p t 8 l 1 2 r 2

23 Höppler-típusú viszkoziméter v 2g 9 2 testgömb l r

24 Rotációs viszkoziméter nyírási sebesség gradiens, az elfordulás szögét mérjük dv dr R d 2 k d Rh r a tengelytől való távolság R a belső és külső henger sugarának átlaga d a rés nagysága, h a folyadék magassága

25 hőmérséklet szabályozás légcsapágyas 10 nagyságrend kétirányú forgatás Számítógépes elemzés Reométer
