VIESMANN VITOSOL. Tervezési segédlet VITOSOL 100-F, 200-F VITOSOL 200-T

Átírás

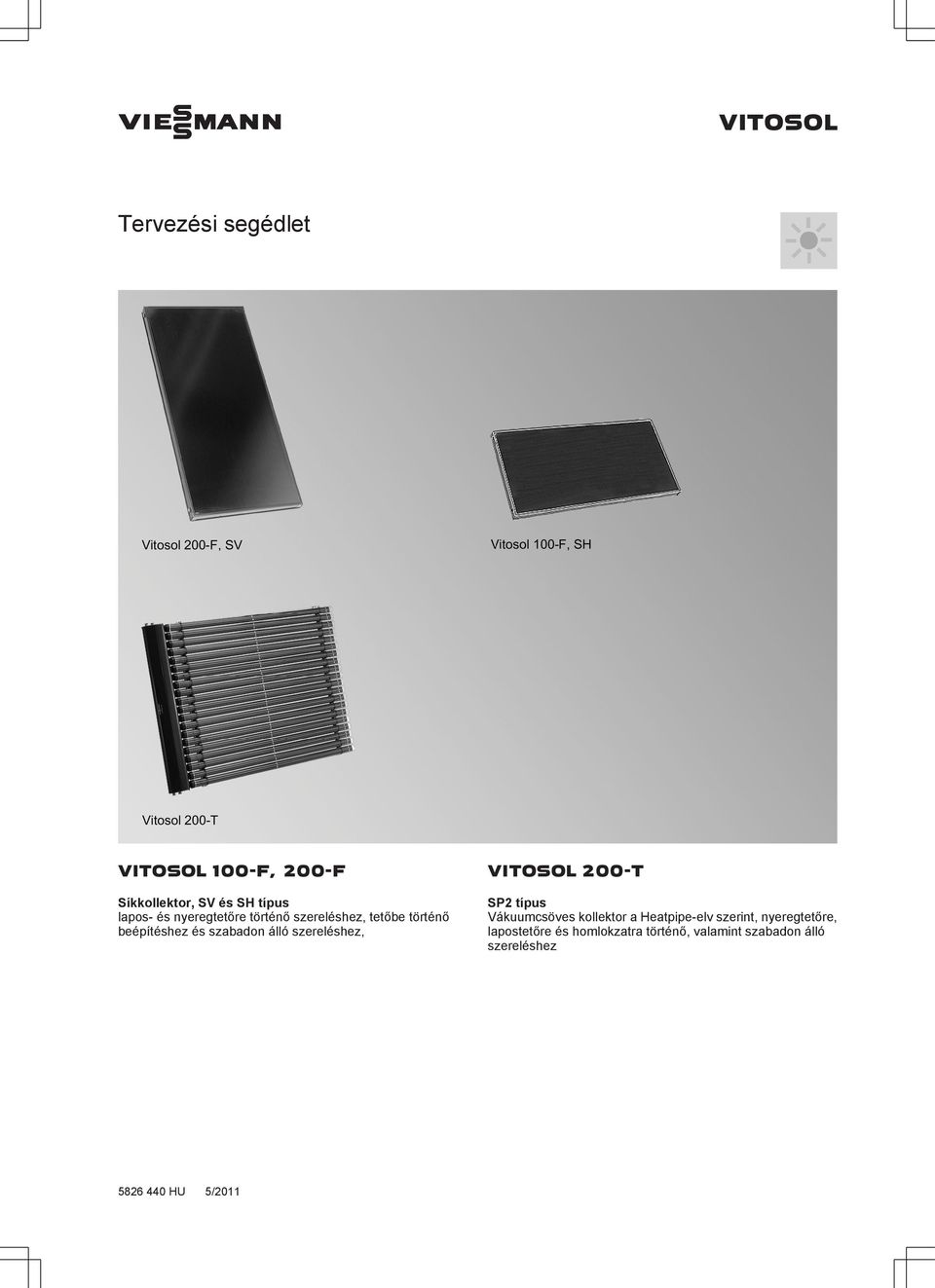

1 VIESMNN VITOSOL Tervezési segédlet VITOSOL 100-F, 200-F Síkkollektor, SV és SH típus lapos- és nyeregtetőre történő szereléshez, tetőbe történő beépítéshez és szabadon álló szereléshez, VITOSOL 200-T SP2 típus Vákuumcsöves kollektor a Heatpipe-elv szerint, nyeregtetőre, lapostetőre és homlokzatra történő, valamint szabadon álló szereléshez 5/2011

2 Tartalomjegyzék Tartalomjegyzék 1. lapelvek 1. 1 Viessmann kollektorprogram Kollektorok jellemző értékei... 5 Felület elnevezések... 5 kollektor hatásfoka... 6 Hőkapacitás... 7 Üresjárati hőmérséklet... 7 Gőzképződés (DPL)... 7 Napenergia által fedezett energiahányad besugárzási felület tájolása, dőlésszöge és árnyékolása... 8 besugárzási felület dőlésszöge... 8 besugárzási felület tájolása... 8 besugárzási felület árnyékolásának kerülése Vitosol 100-F / 200-F 2. 1 Termékleírás Előnyök Szállítási terjedelem Műszaki adatok Bevizsgált minőség Vitosol 200-T, SP2 típus 3. 1 Termékleírás Előnyök lapbeállítás Műszaki adatok Bevizsgált minőség Szolár-szabályozók 4. 1 SM1 típusú szolár-szabályozó modul, rend. sz Műszaki adatok Szállítási állapot Bevizsgált minőség Vitosolic 100, SD1 típus, rend. sz.: Z Műszaki adatok Szállítási állapot Bevizsgált minőség Vitosolic 200, SD4 típus, rend. sz. Z Műszaki adatok Szállítási állapot Bevizsgált minőség VIESMNN VITOSOL

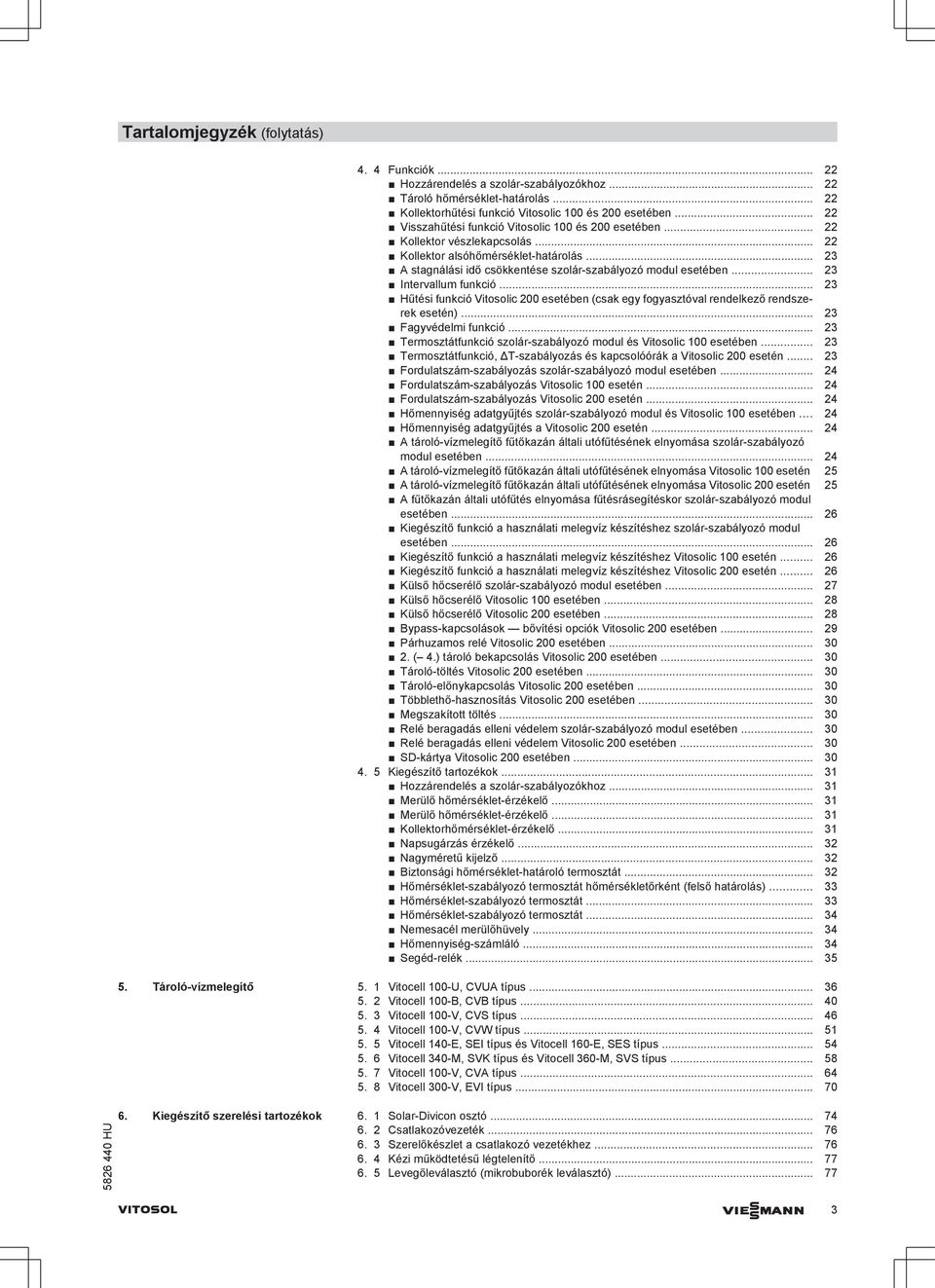

3 Tartalomjegyzék (folytatás) 4. 4 Funkciók Hozzárendelés a szolár-szabályozókhoz Tároló hőmérséklet-határolás Kollektorhűtési funkció Vitosolic 100 és 200 esetében Visszahűtési funkció Vitosolic 100 és 200 esetében Kollektor vészlekapcsolás Kollektor alsóhőmérséklet-határolás stagnálási idő csökkentése szolár-szabályozó modul esetében Intervallum funkció Hűtési funkció Vitosolic 200 esetében (csak egy fogyasztóval rendelkező rendszerek esetén) Fagyvédelmi funkció Termosztátfunkció szolár-szabályozó modul és Vitosolic 100 esetében Termosztátfunkció, ΔT-szabályozás és kapcsolóórák a Vitosolic 200 esetén Fordulatszám-szabályozás szolár-szabályozó modul esetében Fordulatszám-szabályozás Vitosolic 100 esetén Fordulatszám-szabályozás Vitosolic 200 esetén Hőmennyiség adatgyűjtés szolár-szabályozó modul és Vitosolic 100 esetében Hőmennyiség adatgyűjtés a Vitosolic 200 esetén tároló-vízmelegítő fűtőkazán általi utófűtésének elnyomása szolár-szabályozó modul esetében tároló-vízmelegítő fűtőkazán általi utófűtésének elnyomása Vitosolic 100 esetén 25 tároló-vízmelegítő fűtőkazán általi utófűtésének elnyomása Vitosolic 200 esetén 25 fűtőkazán általi utófűtés elnyomása fűtésrásegítéskor szolár-szabályozó modul esetében Kiegészítő funkció a használati melegvíz készítéshez szolár-szabályozó modul esetében Kiegészítő funkció a használati melegvíz készítéshez Vitosolic 100 esetén Kiegészítő funkció a használati melegvíz készítéshez Vitosolic 200 esetén Külső hőcserélő szolár-szabályozó modul esetében Külső hőcserélő Vitosolic 100 esetében Külső hőcserélő Vitosolic 200 esetében Bypass-kapcsolások bővítési opciók Vitosolic 200 esetében Párhuzamos relé Vitosolic 200 esetében ( 4.) tároló bekapcsolás Vitosolic 200 esetében Tároló-töltés Vitosolic 200 esetében Tároló-előnykapcsolás Vitosolic 200 esetében Többlethő-hasznosítás Vitosolic 200 esetében Megszakított töltés Relé beragadás elleni védelem szolár-szabályozó modul esetében Relé beragadás elleni védelem Vitosolic 200 esetében SD-kártya Vitosolic 200 esetében Kiegészítő tartozékok Hozzárendelés a szolár-szabályozókhoz Merülő hőmérséklet-érzékelő Merülő hőmérséklet-érzékelő Kollektorhőmérséklet-érzékelő Napsugárzás érzékelő Nagyméretű kijelző Biztonsági hőmérséklet-határoló termosztát Hőmérséklet-szabályozó termosztát hőmérsékletőrként (felső határolás) Hőmérséklet-szabályozó termosztát Hőmérséklet-szabályozó termosztát Nemesacél merülőhüvely Hőmennyiség-számláló Segéd-relék Tároló-vízmelegítő 5. 1 Vitocell 100-U, CVU típus Vitocell 100-B, CVB típus Vitocell 100-V, CVS típus Vitocell 100-V, CVW típus Vitocell 140-E, SEI típus és Vitocell 160-E, SES típus Vitocell 340-M, SVK típus és Vitocell 360-M, SVS típus Vitocell 100-V, CV típus Vitocell 300-V, EVI típus Kiegészítő szerelési tartozékok 6. 1 Solar-Divicon osztó Csatlakozóvezeték Szerelőkészlet a csatlakozó vezetékhez Kézi működtetésű légtelenítő Levegőleválasztó (mikrobuborék leválasztó) VITOSOL VIESMNN 3

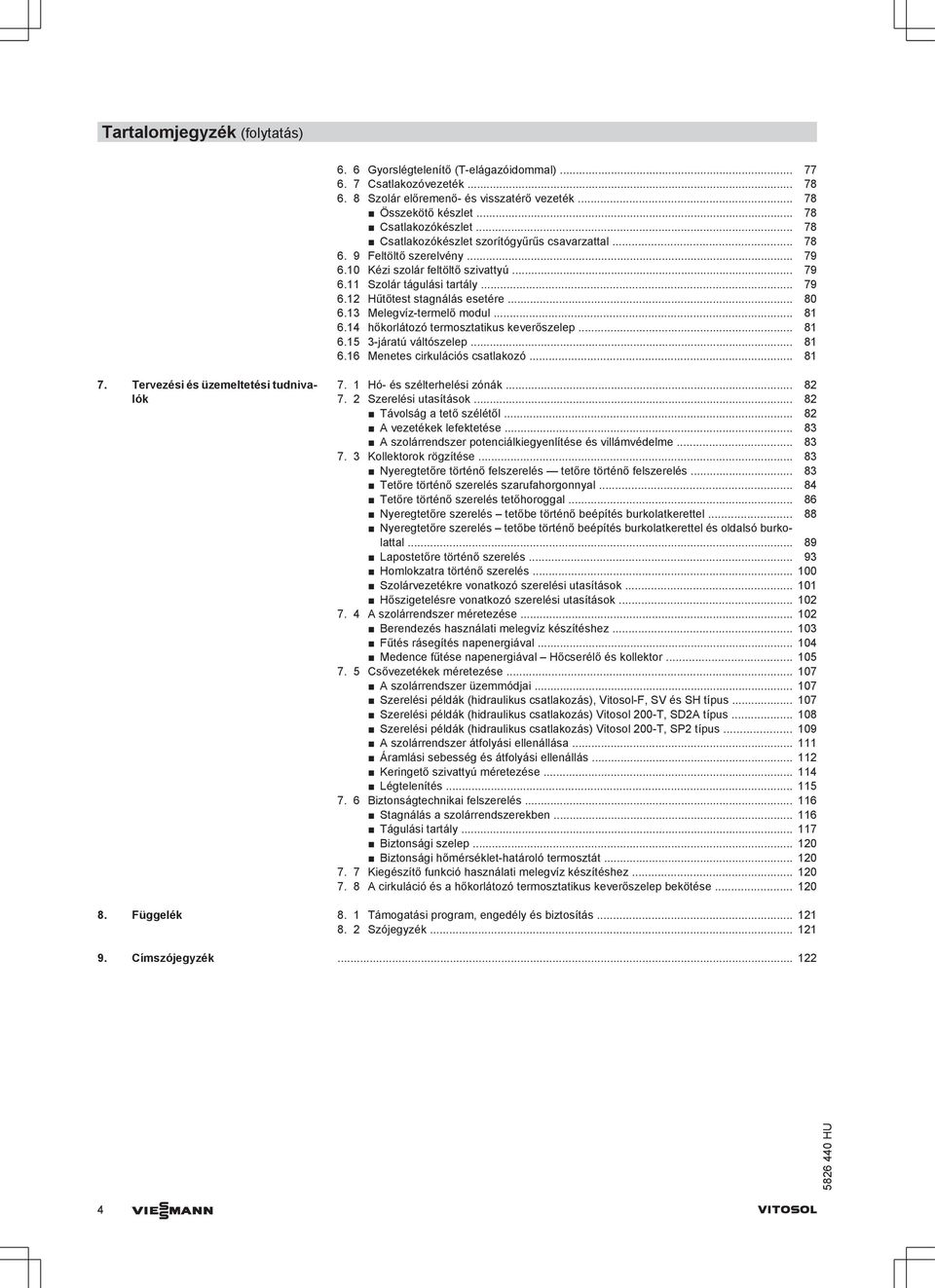

4 Tartalomjegyzék (folytatás) 6. 6 Gyorslégtelenítő (T-elágazóidommal) Csatlakozóvezeték Szolár előremenő- és visszatérő vezeték Összekötő készlet Csatlakozókészlet Csatlakozókészlet szorítógyűrűs csavarzattal Feltöltő szerelvény Kézi szolár feltöltő szivattyú Szolár tágulási tartály Hűtőtest stagnálás esetére Melegvíz-termelő modul hőkorlátozó termosztatikus keverőszelep járatú váltószelep Menetes cirkulációs csatlakozó Tervezési és üzemeltetési tudnivalók 7. 1 Hó- és szélterhelési zónák Szerelési utasítások Távolság a tető szélétől vezetékek lefektetése szolárrendszer potenciálkiegyenlítése és villámvédelme Kollektorok rögzítése Nyeregtetőre történő felszerelés tetőre történő felszerelés Tetőre történő szerelés szarufahorgonnyal Tetőre történő szerelés tetőhoroggal Nyeregtetőre szerelés tetőbe történő beépítés burkolatkerettel Nyeregtetőre szerelés tetőbe történő beépítés burkolatkerettel és oldalsó burkolattal Lapostetőre történő szerelés Homlokzatra történő szerelés Szolárvezetékre vonatkozó szerelési utasítások Hőszigetelésre vonatkozó szerelési utasítások szolárrendszer méretezése Berendezés használati melegvíz készítéshez Fűtés rásegítés napenergiával Medence fűtése napenergiával Hőcserélő és kollektor Csővezetékek méretezése szolárrendszer üzemmódjai Szerelési példák (hidraulikus csatlakozás), Vitosol-F, SV és SH típus Szerelési példák (hidraulikus csatlakozás) Vitosol 200-T, SD2 típus Szerelési példák (hidraulikus csatlakozás) Vitosol 200-T, SP2 típus szolárrendszer átfolyási ellenállása Áramlási sebesség és átfolyási ellenállás Keringető szivattyú méretezése Légtelenítés Biztonságtechnikai felszerelés Stagnálás a szolárrendszerekben Tágulási tartály Biztonsági szelep Biztonsági hőmérséklet-határoló termosztát Kiegészítő funkció használati melegvíz készítéshez cirkuláció és a hőkorlátozó termosztatikus keverőszelep bekötése Függelék 8. 1 Támogatási program, engedély és biztosítás Szójegyzék Címszójegyzék VIESMNN VITOSOL

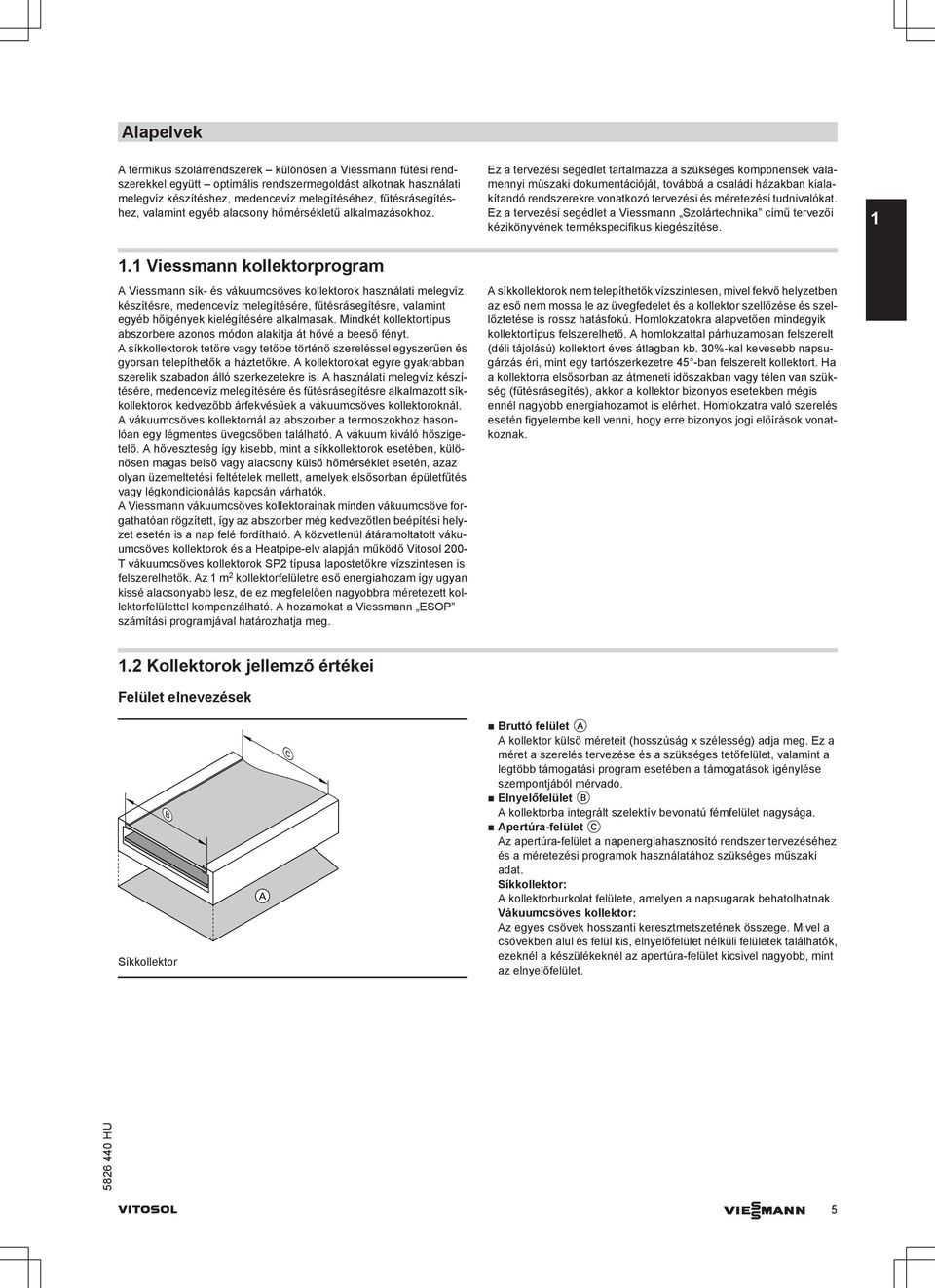

5 lapelvek termikus szolárrendszerek különösen a Viessmann fűtési rendszerekkel együtt optimális rendszermegoldást alkotnak használati melegvíz készítéshez, medencevíz melegítéséhez, fűtésrásegítéshez, valamint egyéb alacsony hőmérsékletű alkalmazásokhoz. Ez a tervezési segédlet tartalmazza a szükséges komponensek valamennyi műszaki dokumentációját, továbbá a családi házakban kialakítandó rendszerekre vonatkozó tervezési és méretezési tudnivalókat. Ez a tervezési segédlet a Viessmann Szolártechnika című tervezői kézikönyvének termékspecifikus kiegészítése Viessmann kollektorprogram Viessmann sík- és vákuumcsöves kollektorok használati melegvíz készítésre, medencevíz melegítésére, fűtésrásegítésre, valamint egyéb hőigények kielégítésére alkalmasak. Mindkét kollektortípus abszorbere azonos módon alakítja át hővé a beeső fényt. síkkollektorok tetőre vagy tetőbe történő szereléssel egyszerűen és gyorsan telepíthetők a háztetőkre. kollektorokat egyre gyakrabban szerelik szabadon álló szerkezetekre is. használati melegvíz készítésére, medencevíz melegítésére és fűtésrásegítésre alkalmazott síkkollektorok kedvezőbb árfekvésűek a vákuumcsöves kollektoroknál. vákuumcsöves kollektornál az abszorber a termoszokhoz hasonlóan egy légmentes üvegcsőben található. vákuum kiváló hőszigetelő. hőveszteség így kisebb, mint a síkkollektorok esetében, különösen magas belső vagy alacsony külső hőmérséklet esetén, azaz olyan üzemeltetési feltételek mellett, amelyek elsősorban épületfűtés vagy légkondicionálás kapcsán várhatók. Viessmann vákuumcsöves kollektorainak minden vákuumcsöve forgathatóan rögzített, így az abszorber még kedvezőtlen beépítési helyzet esetén is a nap felé fordítható. közvetlenül átáramoltatott vákuumcsöves kollektorok és a Heatpipe-elv alapján működő Vitosol 200- T vákuumcsöves kollektorok SP2 típusa lapostetőkre vízszintesen is felszerelhetők. z 1 m 2 kollektorfelületre eső energiahozam így ugyan kissé alacsonyabb lesz, de ez megfelelően nagyobbra méretezett kollektorfelülettel kompenzálható. hozamokat a Viessmann ESOP számítási programjával határozhatja meg. síkkollektorok nem telepíthetők vízszintesen, mivel fekvő helyzetben az eső nem mossa le az üvegfedelet és a kollektor szellőzése és szellőztetése is rossz hatásfokú. Homlokzatokra alapvetően mindegyik kollektortípus felszerelhető. homlokzattal párhuzamosan felszerelt (déli tájolású) kollektort éves átlagban kb. 30%-kal kevesebb napsugárzás éri, mint egy tartószerkezetre 45 -ban felszerelt kollektort. Ha a kollektorra elsősorban az átmeneti időszakban vagy télen van szükség (fűtésrásegítés), akkor a kollektor bizonyos esetekben mégis ennél nagyobb energiahozamot is elérhet. Homlokzatra való szerelés esetén figyelembe kell venni, hogy erre bizonyos jogi előírások vonatkoznak. 1.2 Kollektorok jellemző értékei Felület elnevezések B Síkkollektor C Bruttó felület kollektor külső méreteit (hosszúság x szélesség) adja meg. Ez a méret a szerelés tervezése és a szükséges tetőfelület, valamint a legtöbb támogatási program esetében a támogatások igénylése szempontjából mérvadó. Elnyelőfelület B kollektorba integrált szelektív bevonatú fémfelület nagysága. pertúra-felület C z apertúra-felület a napenergiahasznosító rendszer tervezéséhez és a méretezési programok használatához szükséges műszaki adat. Síkkollektor: kollektorburkolat felülete, amelyen a napsugarak behatolhatnak. Vákuumcsöves kollektor: z egyes csövek hosszanti keresztmetszetének összege. Mivel a csövekben alul és felül kis, elnyelőfelület nélküli felületek találhatók, ezeknél a készülékeknél az apertúra-felület kicsivel nagyobb, mint az elnyelőfelület. VITOSOL VIESMNN 5

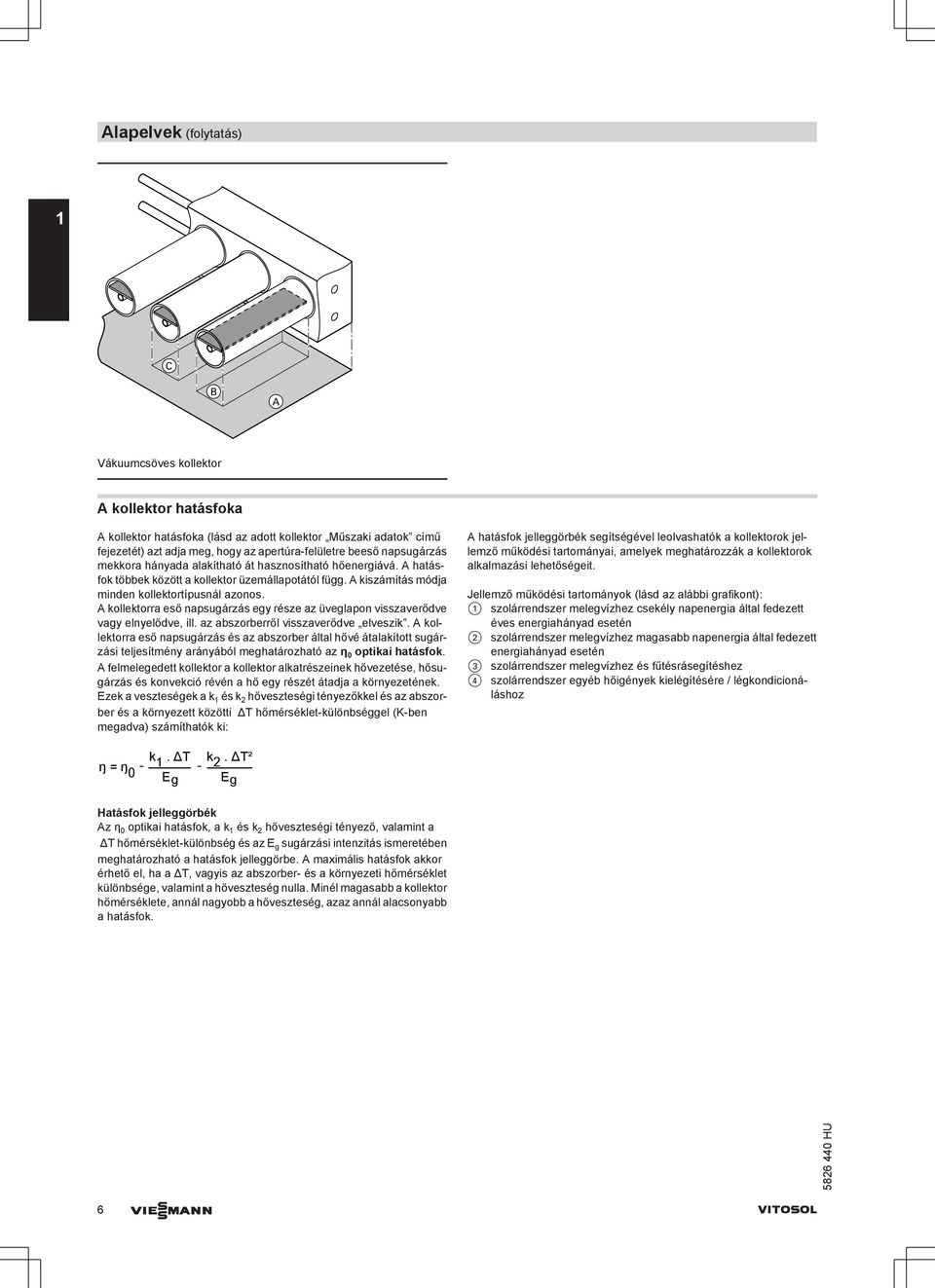

6 lapelvek (folytatás) 1 C B Vákuumcsöves kollektor kollektor hatásfoka kollektor hatásfoka (lásd az adott kollektor Műszaki adatok című fejezetét) azt adja meg, hogy az apertúra-felületre beeső napsugárzás mekkora hányada alakítható át hasznosítható hőenergiává. hatásfok többek között a kollektor üzemállapotától függ. kiszámítás módja minden kollektortípusnál azonos. kollektorra eső napsugárzás egy része az üveglapon visszaverődve vagy elnyelődve, ill. az abszorberről visszaverődve elveszik. kollektorra eső napsugárzás és az abszorber által hővé átalakított sugárzási teljesítmény arányából meghatározható az η 0 optikai hatásfok. felmelegedett kollektor a kollektor alkatrészeinek hővezetése, hősugárzás és konvekció révén a hő egy részét átadja a környezetének. Ezek a veszteségek a k 1 és k 2 hőveszteségi tényezőkkel és az abszorber és a környezett közötti ΔT hőmérséklet-különbséggel (K-ben megadva) számíthatók ki: hatásfok jelleggörbék segítségével leolvashatók a kollektorok jellemző működési tartományai, amelyek meghatározzák a kollektorok alkalmazási lehetőségeit. Jellemző működési tartományok (lásd az alábbi grafikont): 1 szolárrendszer melegvízhez csekély napenergia által fedezett éves energiahányad esetén 2 szolárrendszer melegvízhez magasabb napenergia által fedezett energiahányad esetén 3 szolárrendszer melegvízhez és fűtésrásegítéshez 4 szolárrendszer egyéb hőigények kielégítésére / légkondicionáláshoz k ŋ = ŋ 1. ΔT k - 2. ΔT² - 0 Eg Eg Hatásfok jelleggörbék z η 0 optikai hatásfok, a k 1 és k 2 hőveszteségi tényező, valamint a ΔT hőmérséklet-különbség és az E g sugárzási intenzitás ismeretében meghatározható a hatásfok jelleggörbe. maximális hatásfok akkor érhető el, ha a ΔT, vagyis az abszorber- és a környezeti hőmérséklet különbsége, valamint a hőveszteség nulla. Minél magasabb a kollektor hőmérséklete, annál nagyobb a hőveszteség, azaz annál alacsonyabb a hatásfok. 6 VIESMNN VITOSOL

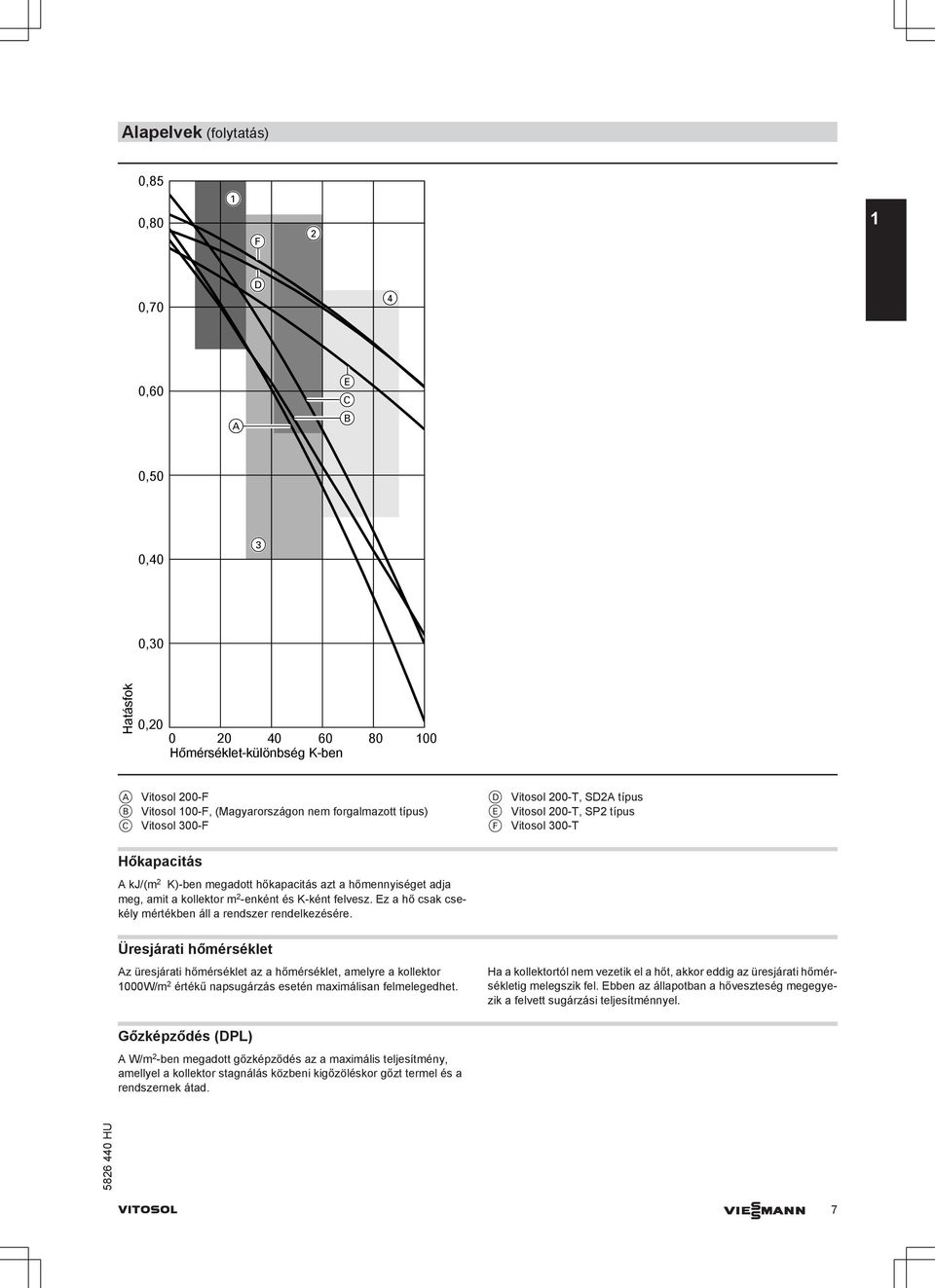

7 lapelvek (folytatás) 0,85 1 0,80 F 2 1 0,70 D 4 0,60 E C B 0,50 0,40 3 0,30 Hatásfok 0, Hőmérséklet-különbség K-ben Vitosol 200-F B Vitosol 100-F, (Magyarországon nem forgalmazott típus) C Vitosol 300-F D Vitosol 200-T, SD2 típus E Vitosol 200-T, SP2 típus F Vitosol 300-T Hőkapacitás kj/(m 2 K)-ben megadott hőkapacitás azt a hőmennyiséget adja meg, amit a kollektor m 2 -enként és K-ként felvesz. Ez a hő csak csekély mértékben áll a rendszer rendelkezésére. Üresjárati hőmérséklet z üresjárati hőmérséklet az a hőmérséklet, amelyre a kollektor 1000W/m 2 értékű napsugárzás esetén maximálisan felmelegedhet. Ha a kollektortól nem vezetik el a hőt, akkor eddig az üresjárati hőmérsékletig melegszik fel. Ebben az állapotban a hőveszteség megegyezik a felvett sugárzási teljesítménnyel. Gőzképződés (DPL) W/m 2 -ben megadott gőzképződés az a maximális teljesítmény, amellyel a kollektor stagnálás közbeni kigőzöléskor gőzt termel és a rendszernek átad. VITOSOL VIESMNN 7

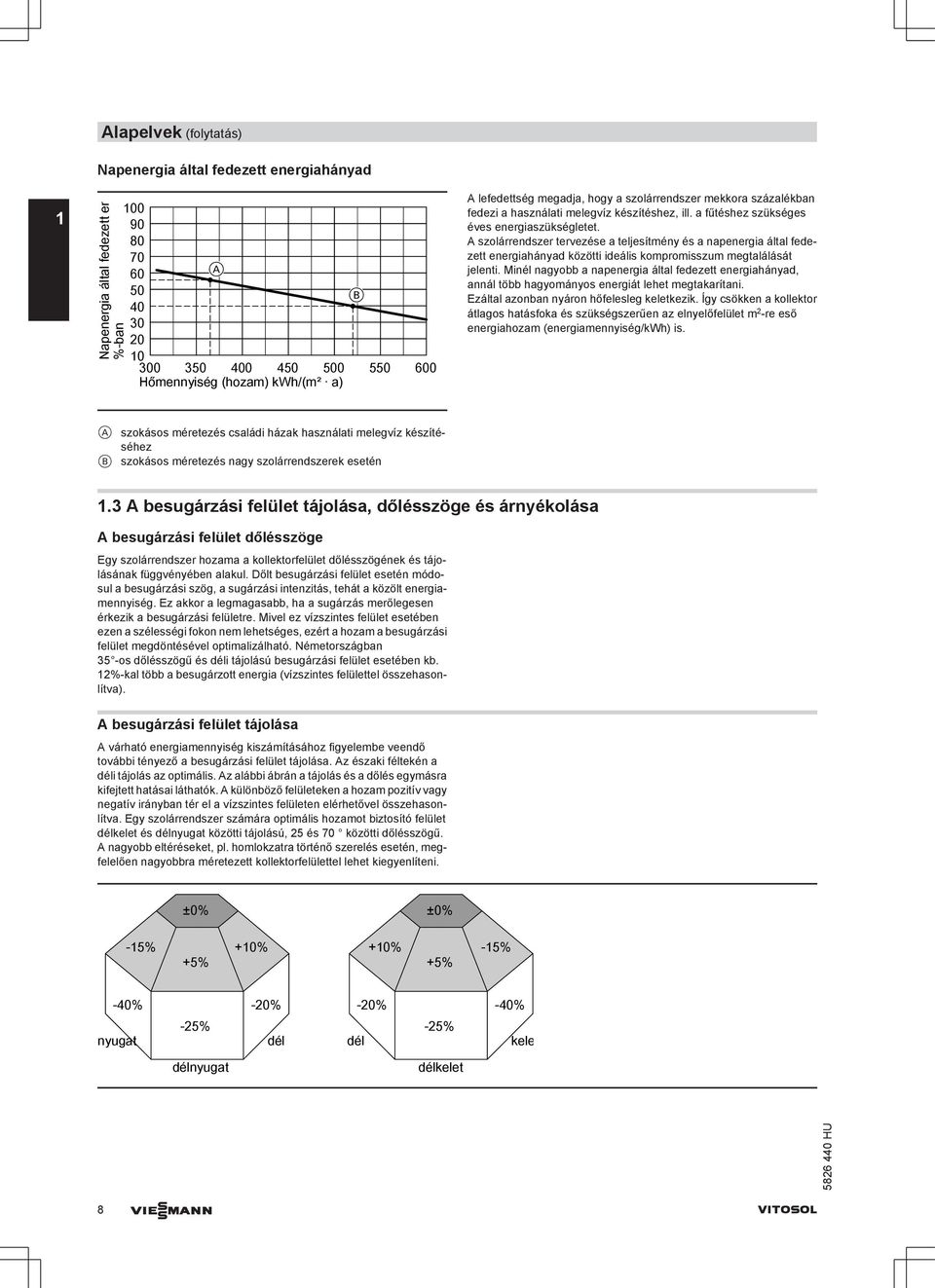

8 1 lapelvek (folytatás) Napenergia által fedezett energiahányad %-ban Napenergia által fedezett energiahányad B Hőmennyiség (hozam) kwh/(m² a) 600 lefedettség megadja, hogy a szolárrendszer mekkora százalékban fedezi a használati melegvíz készítéshez, ill. a fűtéshez szükséges éves energiaszükségletet. szolárrendszer tervezése a teljesítmény és a napenergia által fedezett energiahányad közötti ideális kompromisszum megtalálását jelenti. Minél nagyobb a napenergia által fedezett energiahányad, annál több hagyományos energiát lehet megtakarítani. Ezáltal azonban nyáron hőfelesleg keletkezik. Így csökken a kollektor átlagos hatásfoka és szükségszerűen az elnyelőfelület m 2 -re eső energiahozam (energiamennyiség/kwh) is. szokásos méretezés családi házak használati melegvíz készítéséhez B szokásos méretezés nagy szolárrendszerek esetén 1.3 besugárzási felület tájolása, dőlésszöge és árnyékolása besugárzási felület dőlésszöge Egy szolárrendszer hozama a kollektorfelület dőlésszögének és tájolásának függvényében alakul. Dőlt besugárzási felület esetén módosul a besugárzási szög, a sugárzási intenzitás, tehát a közölt energiamennyiség. Ez akkor a legmagasabb, ha a sugárzás merőlegesen érkezik a besugárzási felületre. Mivel ez vízszintes felület esetében ezen a szélességi fokon nem lehetséges, ezért a hozam a besugárzási felület megdöntésével optimalizálható. Németországban 35 -os dőlésszögű és déli tájolású besugárzási felület esetében kb. 12%-kal több a besugárzott energia (vízszintes felülettel összehasonlítva). besugárzási felület tájolása várható energiamennyiség kiszámításához figyelembe veendő további tényező a besugárzási felület tájolása. z északi féltekén a déli tájolás az optimális. z alábbi ábrán a tájolás és a dőlés egymásra kifejtett hatásai láthatók. különböző felületeken a hozam pozitív vagy negatív irányban tér el a vízszintes felületen elérhetővel összehasonlítva. Egy szolárrendszer számára optimális hozamot biztosító felület délkelet és délnyugat közötti tájolású, 25 és 70 közötti dőlésszögű. nagyobb eltéréseket, pl. homlokzatra történő szerelés esetén, megfelelően nagyobbra méretezett kollektorfelülettel lehet kiegyenlíteni. ±0% -15% +10% +5% ±0% +10% -15% +5% -40% -20% -25% nyugat dél délnyugat -20% -40% -25% dél kelet délkelet 8 VIESMNN VITOSOL

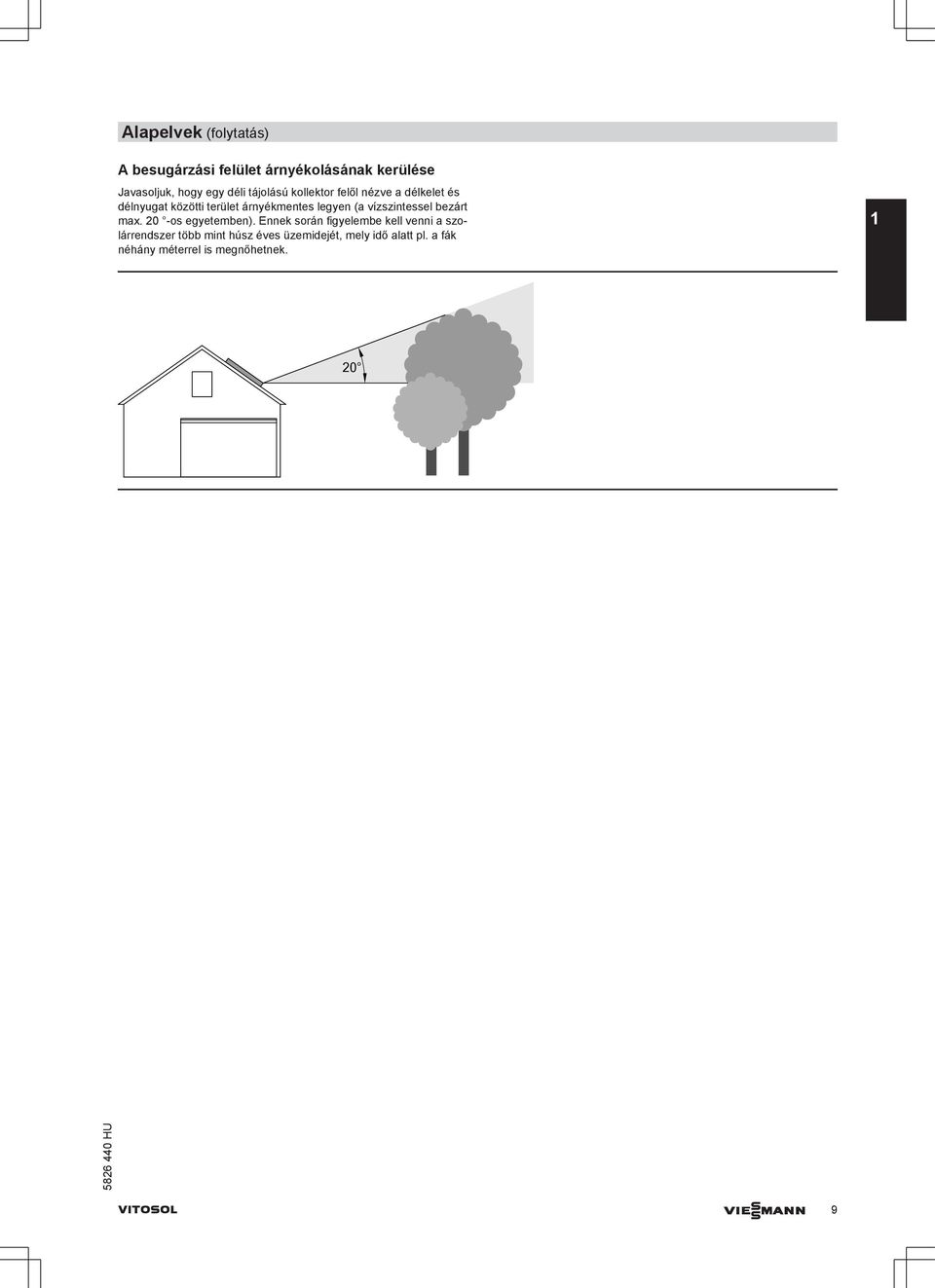

9 lapelvek (folytatás) besugárzási felület árnyékolásának kerülése Javasoljuk, hogy egy déli tájolású kollektor felől nézve a délkelet és délnyugat közötti terület árnyékmentes legyen (a vízszintessel bezárt max. 20 -os egyetemben). Ennek során figyelembe kell venni a szolárrendszer több mint húsz éves üzemidejét, mely idő alatt pl. a fák néhány méterrel is megnőhetnek VITOSOL VIESMNN 9

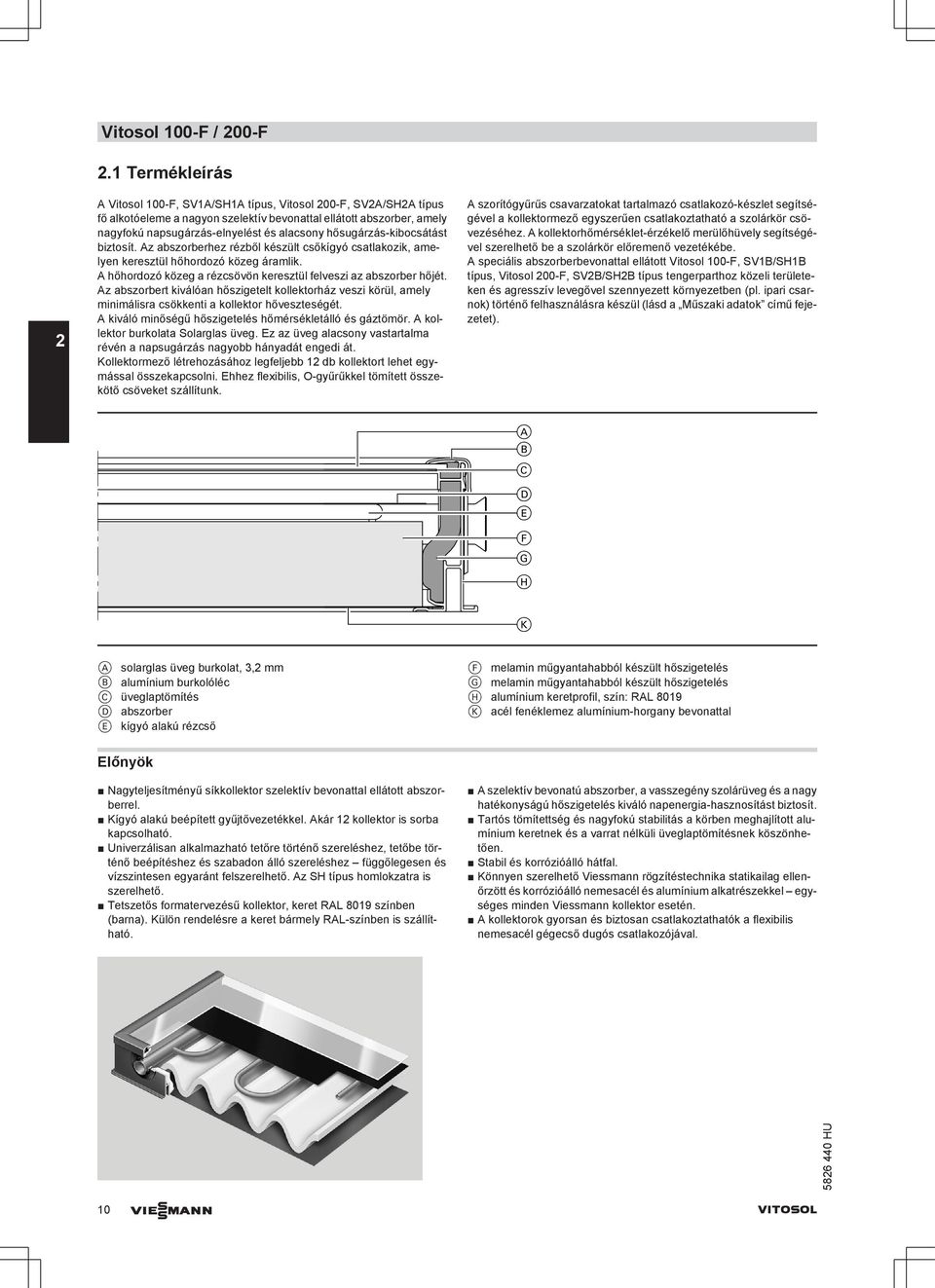

10 2 Vitosol 100-F / 200-F 2.1 Termékleírás Vitosol 100-F, SV1/SH1 típus, Vitosol 200-F, SV2/SH2 típus fő alkotóeleme a nagyon szelektív bevonattal ellátott abszorber, amely nagyfokú napsugárzás-elnyelést és alacsony hősugárzás-kibocsátást biztosít. z abszorberhez rézből készült csőkígyó csatlakozik, amelyen keresztül hőhordozó közeg áramlik. hőhordozó közeg a rézcsövön keresztül felveszi az abszorber hőjét. z abszorbert kiválóan hőszigetelt kollektorház veszi körül, amely minimálisra csökkenti a kollektor hőveszteségét. kiváló minőségű hőszigetelés hőmérsékletálló és gáztömör. kollektor burkolata Solarglas üveg. Ez az üveg alacsony vastartalma révén a napsugárzás nagyobb hányadát engedi át. Kollektormező létrehozásához legfeljebb 12 db kollektort lehet egymással összekapcsolni. Ehhez flexibilis, O-gyűrűkkel tömített összekötő csöveket szállítunk. szorítógyűrűs csavarzatokat tartalmazó csatlakozó-készlet segítségével a kollektormező egyszerűen csatlakoztatható a szolárkör csövezéséhez. kollektorhőmérséklet-érzékelő merülőhüvely segítségével szerelhető be a szolárkör előremenő vezetékébe. speciális abszorberbevonattal ellátott Vitosol 100-F, SV1B/SH1B típus, Vitosol 200-F, SV2B/SH2B típus tengerparthoz közeli területeken és agresszív levegővel szennyezett környezetben (pl. ipari csarnok) történő felhasználásra készül (lásd a Műszaki adatok című fejezetet). B C D E F G H K solarglas üveg burkolat, 3,2 mm B alumínium burkolóléc C üveglaptömítés D abszorber E kígyó alakú rézcső F melamin műgyantahabból készült hőszigetelés G melamin műgyantahabból készült hőszigetelés H alumínium keretprofil, szín: RL 8019 K acél fenéklemez alumínium-horgany bevonattal Előnyök Nagyteljesítményű síkkollektor szelektív bevonattal ellátott abszorberrel. Kígyó alakú beépített gyűjtővezetékkel. kár 12 kollektor is sorba kapcsolható. Univerzálisan alkalmazható tetőre történő szereléshez, tetőbe történő beépítéshez és szabadon álló szereléshez függőlegesen és vízszintesen egyaránt felszerelhető. z SH típus homlokzatra is szerelhető. Tetszetős formatervezésű kollektor, keret RL 8019 színben (barna). Külön rendelésre a keret bármely RL-színben is szállítható. szelektív bevonatú abszorber, a vasszegény szolárüveg és a nagy hatékonyságú hőszigetelés kiváló napenergia-hasznosítást biztosít. Tartós tömítettség és nagyfokú stabilitás a körben meghajlított alumínium keretnek és a varrat nélküli üveglaptömítésnek köszönhetően. Stabil és korrózióálló hátfal. Könnyen szerelhető Viessmann rögzítéstechnika statikailag ellenőrzött és korrózióálló nemesacél és alumínium alkatrészekkel egységes minden Viessmann kollektor esetén. kollektorok gyorsan és biztosan csatlakoztathatók a flexibilis nemesacél gégecső dugós csatlakozójával. 10 VIESMNN VITOSOL

11 Vitosol 100-F / 200-F (folytatás) Szállítási terjedelem Vitosol 200-F kollektorokat csatlakozásra készen, összeszerelve szállítjuk. 2 VITOSOL VIESMNN 11

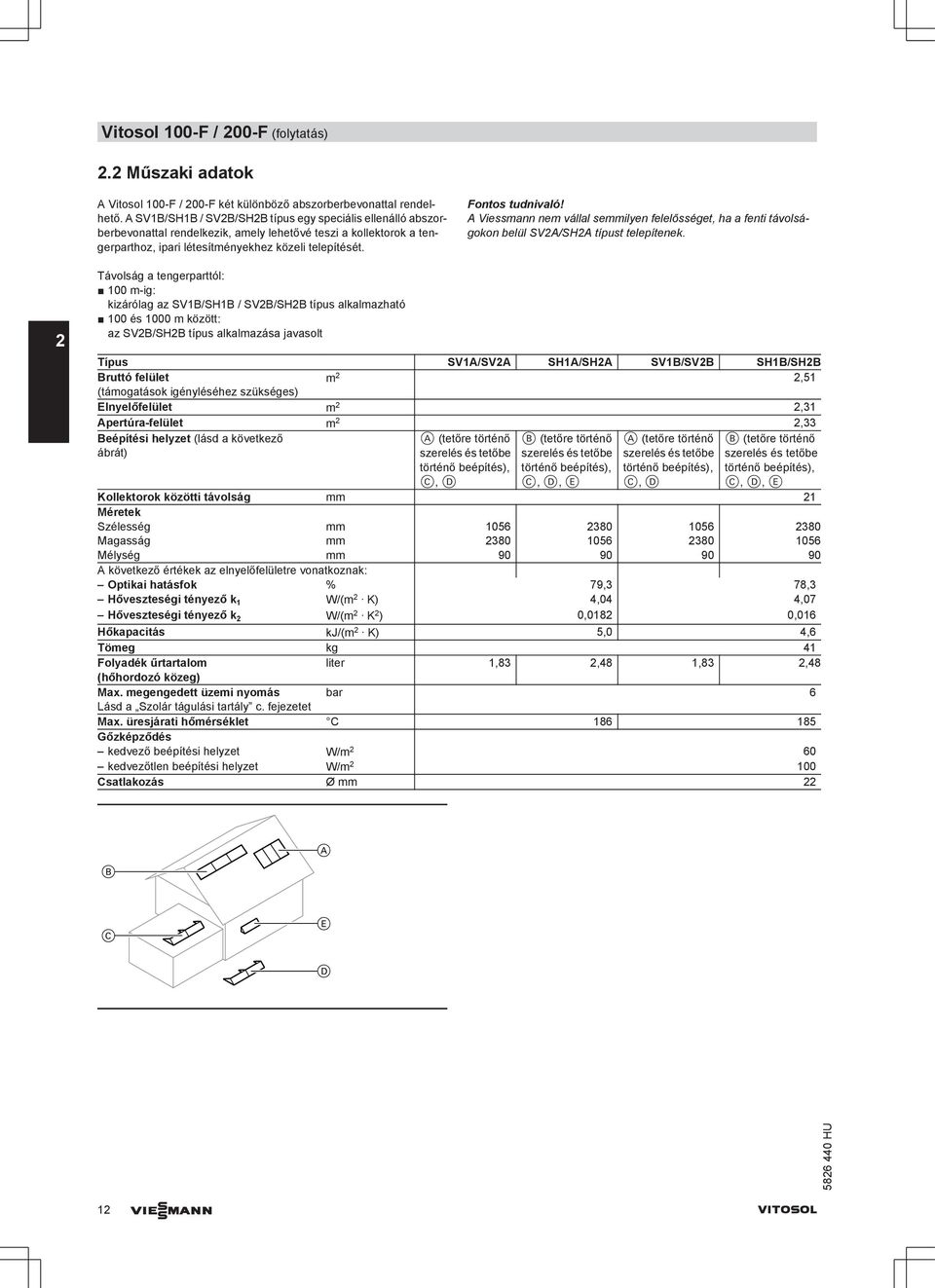

12 Vitosol 100-F / 200-F (folytatás) 2.2 Műszaki adatok Vitosol 100-F / 200-F két különböző abszorberbevonattal rendelhető. SV1B/SH1B / SV2B/SH2B típus egy speciális ellenálló abszorberbevonattal rendelkezik, amely lehetővé teszi a kollektorok a tengerparthoz, ipari létesítményekhez közeli telepítését. Fontos tudnivaló! Viessmann nem vállal semmilyen felelősséget, ha a fenti távolságokon belül SV2/SH2 típust telepítenek. 2 Távolság a tengerparttól: 100 m-ig: kizárólag az SV1B/SH1B / SV2B/SH2B típus alkalmazható 100 és 1000 m között: az SV2B/SH2B típus alkalmazása javasolt Típus SV1/SV2 SH1/SH2 SV1B/SV2B SH1B/SH2B Bruttó felület m 2 2,51 (támogatások igényléséhez szükséges) Elnyelőfelület m 2 2,31 pertúra-felület m 2 2,33 Beépítési helyzet (lásd a következő ábrát) (tetőre történő szerelés és tetőbe történő beépítés), C, D B (tetőre történő szerelés és tetőbe történő beépítés), C, D, E (tetőre történő szerelés és tetőbe történő beépítés), C, D B (tetőre történő szerelés és tetőbe történő beépítés), C, D, E Kollektorok közötti távolság mm 21 Méretek Szélesség mm Magasság mm Mélység mm következő értékek az elnyelőfelületre vonatkoznak: Optikai hatásfok % 79,3 78,3 Hőveszteségi tényező k 1 W/(m 2 K) 4,04 4,07 Hőveszteségi tényező k 2 W/(m 2 K 2 ) 0,0182 0,016 Hőkapacitás kj/(m 2 K) 5,0 4,6 Tömeg kg 41 Folyadék űrtartalom liter 1,83 2,48 1,83 2,48 (hőhordozó közeg) Max. megengedett üzemi nyomás bar 6 Lásd a Szolár tágulási tartály c. fejezetet Max. üresjárati hőmérséklet C Gőzképződés kedvező beépítési helyzet W/m 2 60 kedvezőtlen beépítési helyzet W/m Csatlakozás Ø mm 22 B C E D 12 VIESMNN VITOSOL

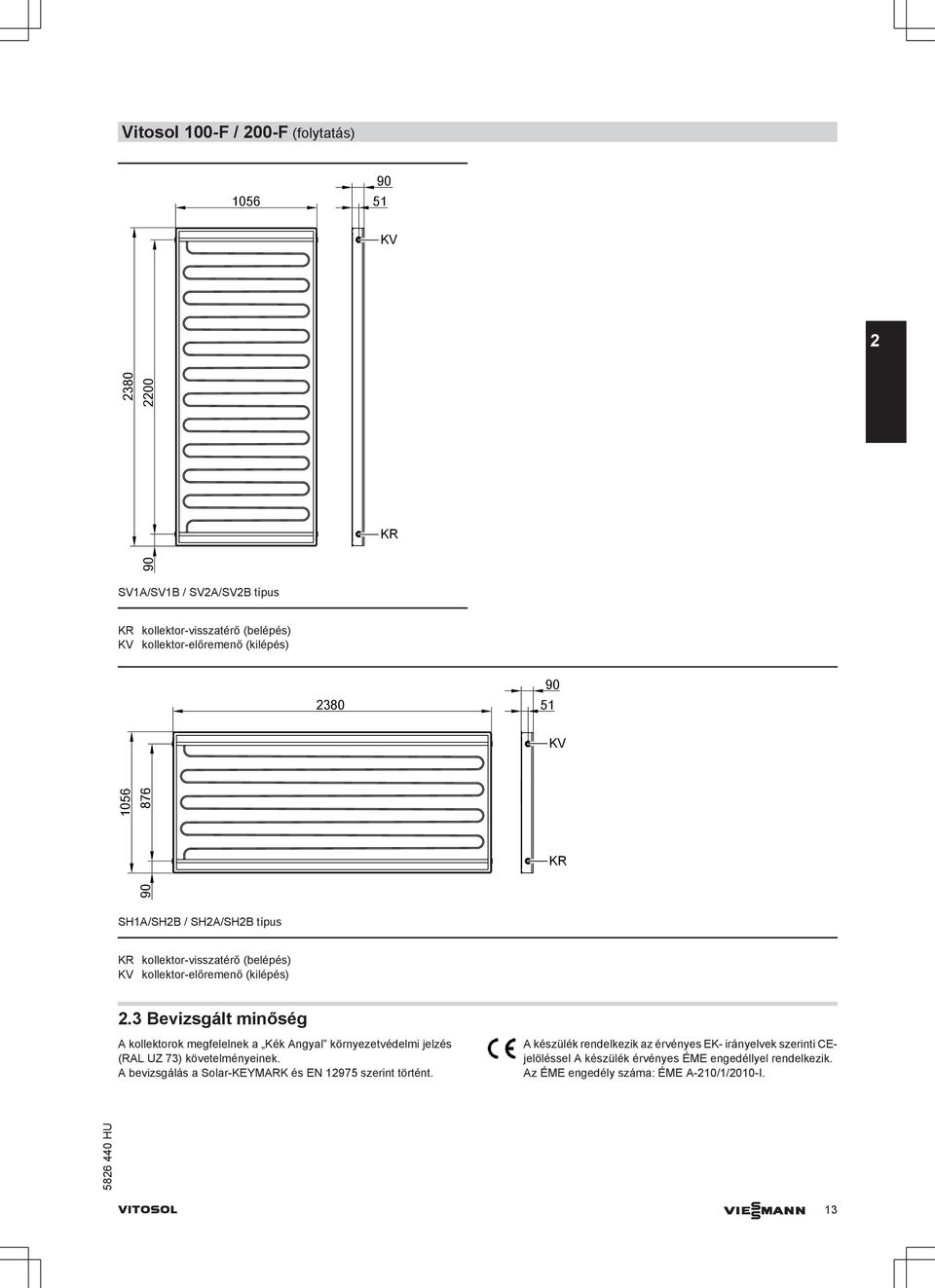

13 Vitosol 100-F / 200-F (folytatás) KV KR SV1/SV1B / SV2/SV2B típus KR kollektor-visszatérő (belépés) KV kollektor-előremenő (kilépés) KV KR SH1/SH2B / SH2/SH2B típus KR kollektor-visszatérő (belépés) KV kollektor-előremenő (kilépés) 2.3 Bevizsgált minőség kollektorok megfelelnek a Kék ngyal környezetvédelmi jelzés (RL UZ 73) követelményeinek. bevizsgálás a Solar-KEYMRK és EN szerint történt. készülék rendelkezik az érvényes EK- irányelvek szerinti CEjelöléssel készülék érvényes ÉME engedéllyel rendelkezik. z ÉME engedély száma: ÉME -210/1/2010-I. VITOSOL VIESMNN 13

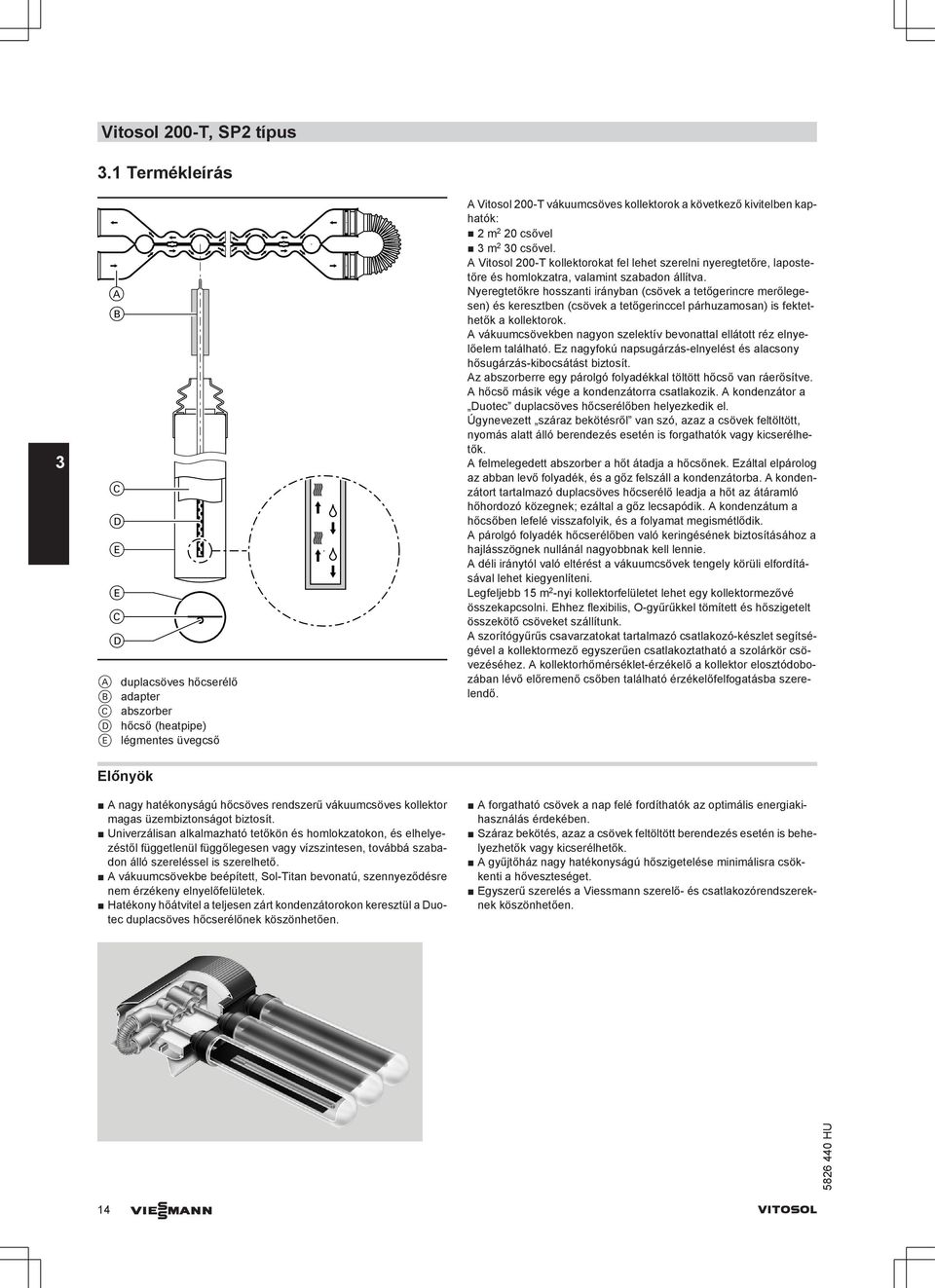

14 3 Vitosol 200-T, SP2 típus 3.1 Termékleírás B C D E E C D duplacsöves hőcserélő B adapter C abszorber D hőcső (heatpipe) E légmentes üvegcső Vitosol 200-T vákuumcsöves kollektorok a következő kivitelben kaphatók: 2 m 2 20 csővel 3 m 2 30 csővel. Vitosol 200-T kollektorokat fel lehet szerelni nyeregtetőre, lapostetőre és homlokzatra, valamint szabadon állítva. Nyeregtetőkre hosszanti irányban (csövek a tetőgerincre merőlegesen) és keresztben (csövek a tetőgerinccel párhuzamosan) is fektethetők a kollektorok. vákuumcsövekben nagyon szelektív bevonattal ellátott réz elnyelőelem található. Ez nagyfokú napsugárzás-elnyelést és alacsony hősugárzás-kibocsátást biztosít. z abszorberre egy párolgó folyadékkal töltött hőcső van ráerősítve. hőcső másik vége a kondenzátorra csatlakozik. kondenzátor a Duotec duplacsöves hőcserélőben helyezkedik el. Úgynevezett száraz bekötésről van szó, azaz a csövek feltöltött, nyomás alatt álló berendezés esetén is forgathatók vagy kicserélhetők. felmelegedett abszorber a hőt átadja a hőcsőnek. Ezáltal elpárolog az abban levő folyadék, és a gőz felszáll a kondenzátorba. kondenzátort tartalmazó duplacsöves hőcserélő leadja a hőt az átáramló hőhordozó közegnek; ezáltal a gőz lecsapódik. kondenzátum a hőcsőben lefelé visszafolyik, és a folyamat megismétlődik. párolgó folyadék hőcserélőben való keringésének biztosításához a hajlásszögnek nullánál nagyobbnak kell lennie. déli iránytól való eltérést a vákuumcsövek tengely körüli elfordításával lehet kiegyenlíteni. Legfeljebb 15 m 2 -nyi kollektorfelületet lehet egy kollektormezővé összekapcsolni. Ehhez flexibilis, O-gyűrűkkel tömített és hőszigetelt összekötő csöveket szállítunk. szorítógyűrűs csavarzatokat tartalmazó csatlakozó-készlet segítségével a kollektormező egyszerűen csatlakoztatható a szolárkör csövezéséhez. kollektorhőmérséklet-érzékelő a kollektor elosztódobozában lévő előremenő csőben található érzékelőfelfogatásba szerelendő. Előnyök nagy hatékonyságú hőcsöves rendszerű vákuumcsöves kollektor magas üzembiztonságot biztosít. Univerzálisan alkalmazható tetőkön és homlokzatokon, és elhelyezéstől függetlenül függőlegesen vagy vízszintesen, továbbá szabadon álló szereléssel is szerelhető. vákuumcsövekbe beépített, Sol-Titan bevonatú, szennyeződésre nem érzékeny elnyelőfelületek. Hatékony hőátvitel a teljesen zárt kondenzátorokon keresztül a Duotec duplacsöves hőcserélőnek köszönhetően. forgatható csövek a nap felé fordíthatók az optimális energiakihasználás érdekében. Száraz bekötés, azaz a csövek feltöltött berendezés esetén is behelyezhetők vagy kicserélhetők. gyűjtőház nagy hatékonyságú hőszigetelése minimálisra csökkenti a hőveszteséget. Egyszerű szerelés a Viessmann szerelő- és csatlakozórendszereknek köszönhetően. 14 VIESMNN VITOSOL

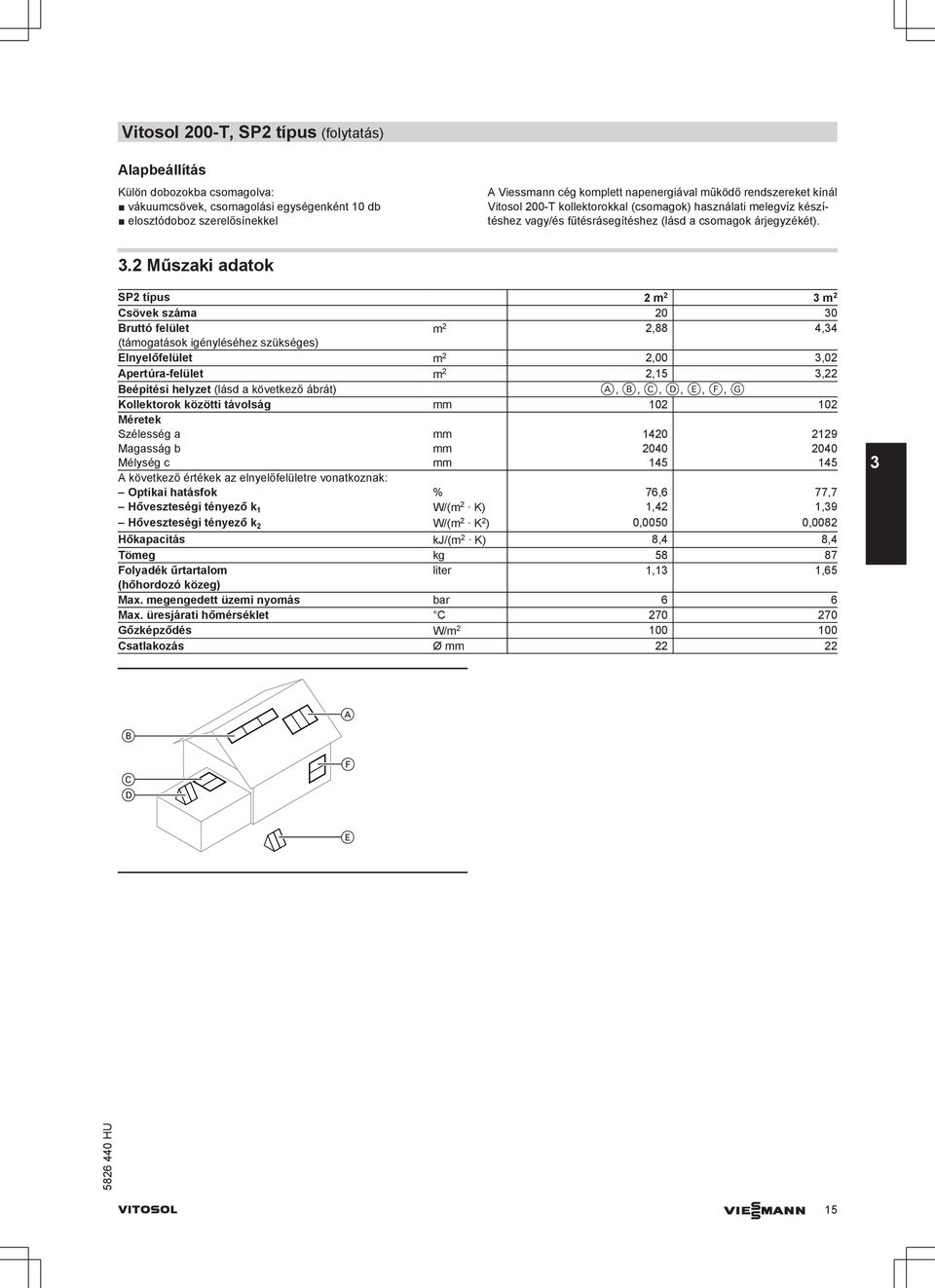

15 Vitosol 200-T, SP2 típus (folytatás) lapbeállítás Külön dobozokba csomagolva: vákuumcsövek, csomagolási egységenként 10 db elosztódoboz szerelősínekkel Viessmann cég komplett napenergiával működő rendszereket kínál Vitosol 200-T kollektorokkal (csomagok) használati melegvíz készítéshez vagy/és fűtésrásegítéshez (lásd a csomagok árjegyzékét). 3.2 Műszaki adatok SP2 típus 2 m 2 3 m 2 Csövek száma Bruttó felület m 2 2,88 4,34 (támogatások igényléséhez szükséges) Elnyelőfelület m 2 2,00 3,02 pertúra-felület m 2 2,15 3,22 Beépítési helyzet (lásd a következő ábrát), B, C, D, E, F, G Kollektorok közötti távolság mm Méretek Szélesség a mm Magasság b mm Mélység c mm következő értékek az elnyelőfelületre vonatkoznak: Optikai hatásfok % 76,6 77,7 Hőveszteségi tényező k 1 W/(m 2 K) 1,42 1,39 Hőveszteségi tényező k 2 W/(m 2 K 2 ) 0,0050 0,0082 Hőkapacitás kj/(m 2 K) 8,4 8,4 Tömeg kg Folyadék űrtartalom liter 1,13 1,65 (hőhordozó közeg) Max. megengedett üzemi nyomás bar 6 6 Max. üresjárati hőmérséklet C Gőzképződés W/m Csatlakozás Ø mm B C D F E VITOSOL VIESMNN 15

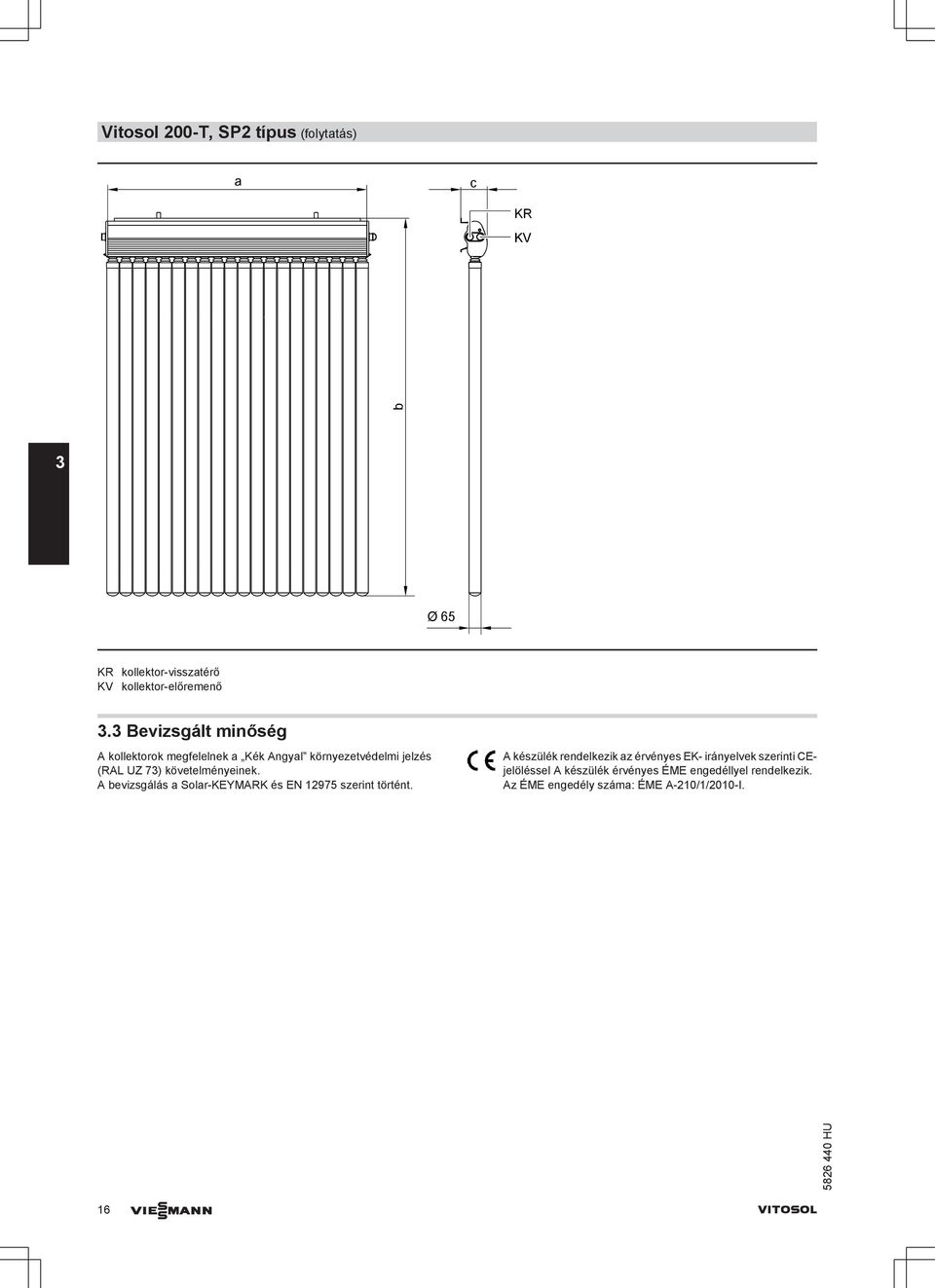

16 Vitosol 200-T, SP2 típus (folytatás) a c KR KV b 3 Ø 65 KR kollektor-visszatérő KV kollektor-előremenő 3.3 Bevizsgált minőség kollektorok megfelelnek a Kék ngyal környezetvédelmi jelzés (RL UZ 73) követelményeinek. bevizsgálás a Solar-KEYMRK és EN szerint történt. készülék rendelkezik az érvényes EK- irányelvek szerinti CEjelöléssel készülék érvényes ÉME engedéllyel rendelkezik. z ÉME engedély száma: ÉME -210/1/2010-I. 16 VIESMNN VITOSOL

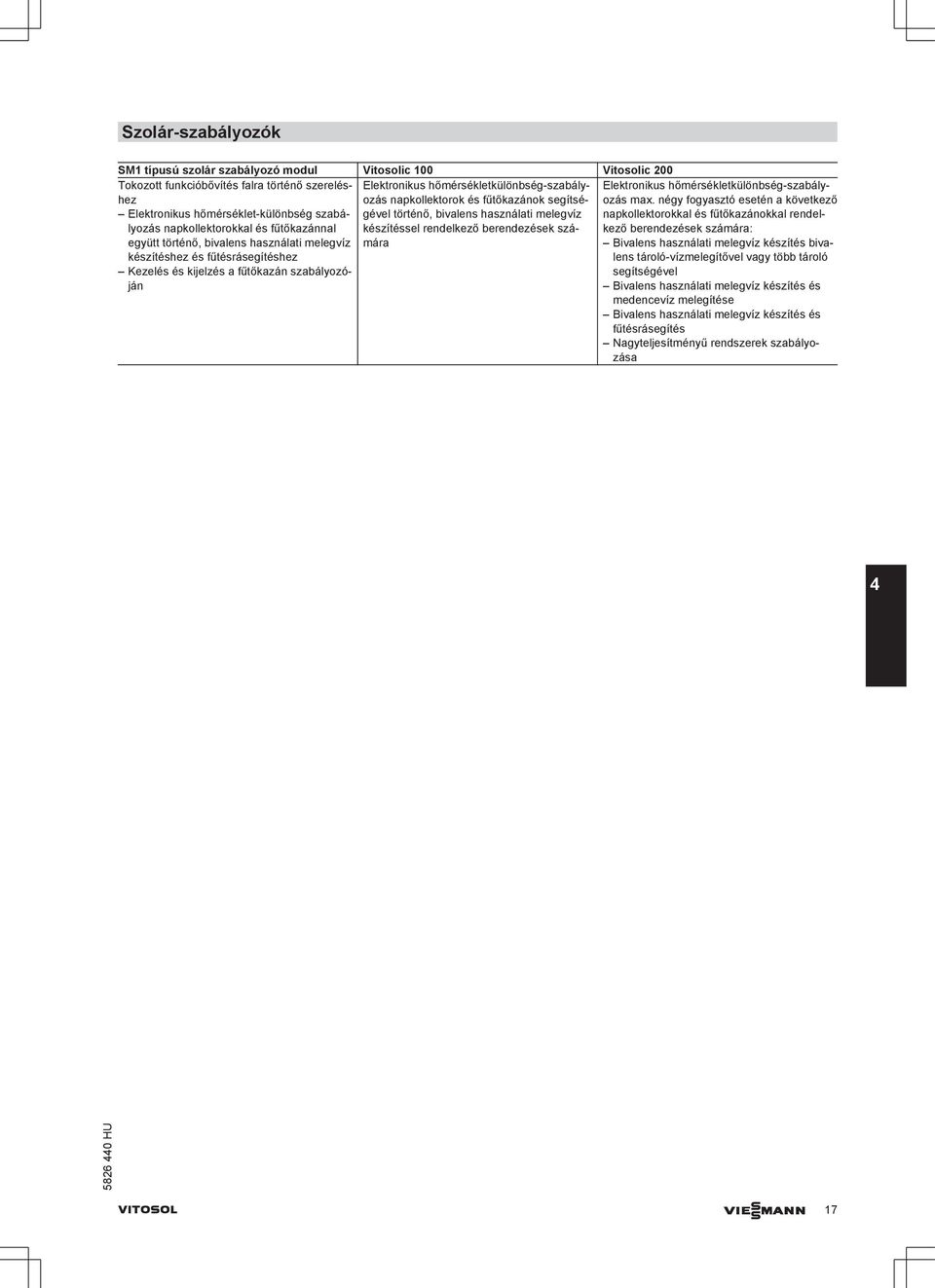

17 Szolár-szabályozók SM1 típusú szolár szabályozó modul Vitosolic 100 Vitosolic 200 Tokozott funkcióbővítés falra történő szereléshez Elektronikus hőmérséklet-különbség szabályozás napkollektorokkal és fűtőkazánnal együtt történő, bivalens használati melegvíz készítéshez és fűtésrásegítéshez Kezelés és kijelzés a fűtőkazán szabályozóján Elektronikus hőmérsékletkülönbség-szabályozás napkollektorok és fűtőkazánok segítségével történő, bivalens használati melegvíz készítéssel rendelkező berendezések számára Elektronikus hőmérsékletkülönbség-szabályozás max. négy fogyasztó esetén a következő napkollektorokkal és fűtőkazánokkal rendelkező berendezések számára: Bivalens használati melegvíz készítés bivalens tároló-vízmelegítővel vagy több tároló segítségével Bivalens használati melegvíz készítés és medencevíz melegítése Bivalens használati melegvíz készítés és fűtésrásegítés Nagyteljesítményű rendszerek szabályozása 4 VITOSOL VIESMNN 17

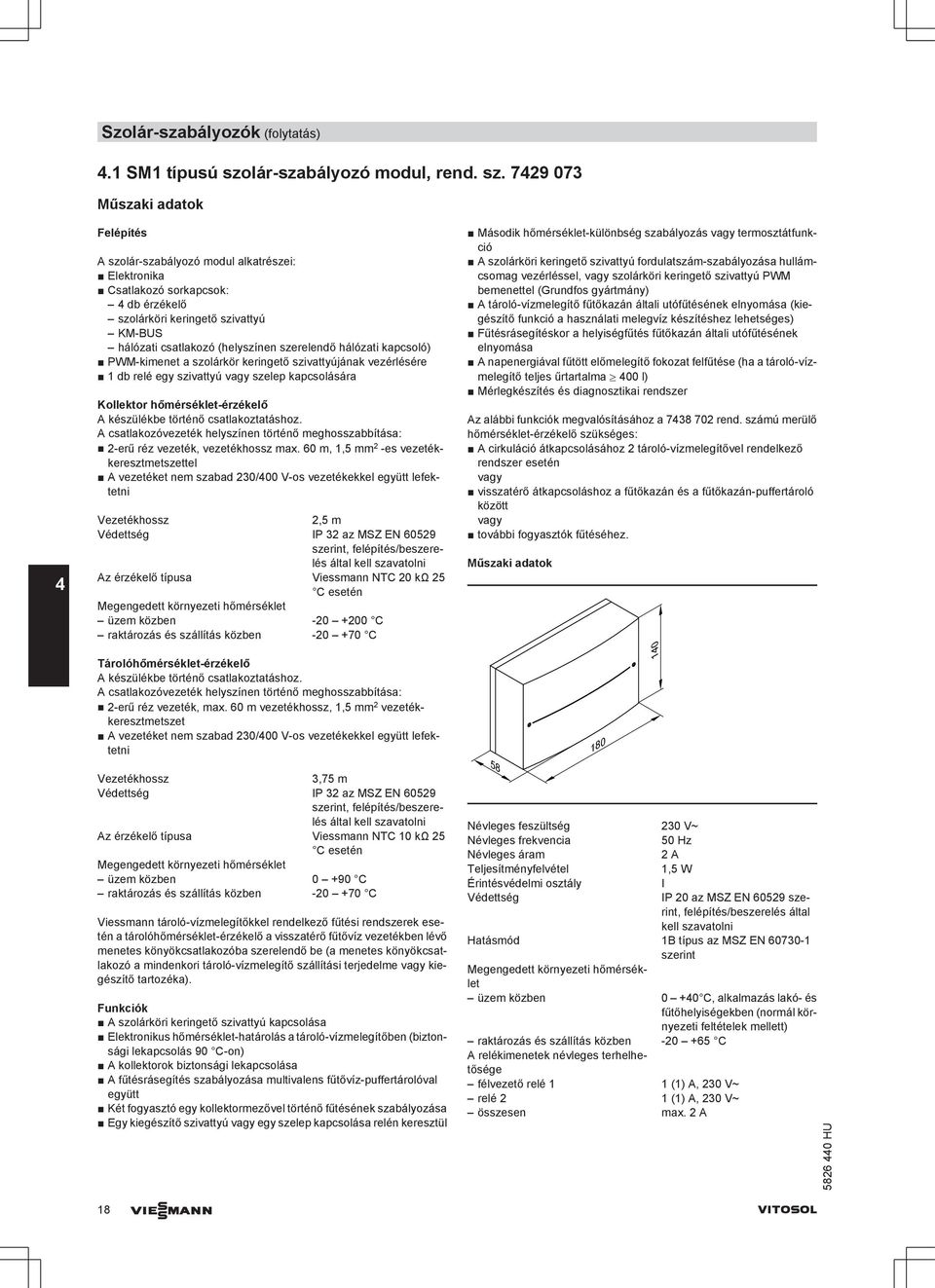

18 Szolár-szabályozók (folytatás) 4.1 SM1 típusú szolár-szabályozó modul, rend. sz Műszaki adatok 4 Felépítés szolár-szabályozó modul alkatrészei: Elektronika Csatlakozó sorkapcsok: 4 db érzékelő szolárköri keringető szivattyú KM-BUS hálózati csatlakozó (helyszínen szerelendő hálózati kapcsoló) PWM-kimenet a szolárkör keringető szivattyújának vezérlésére 1 db relé egy szivattyú vagy szelep kapcsolására Kollektor hőmérséklet-érzékelő készülékbe történő csatlakoztatáshoz. csatlakozóvezeték helyszínen történő meghosszabbítása: 2-erű réz vezeték, vezetékhossz max. 60 m, 1,5 mm 2 -es vezetékkeresztmetszettel vezetéket nem szabad 230/400 V-os vezetékekkel együtt lefektetni Vezetékhossz 2,5 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni z érzékelő típusa Viessmann NTC 20 kω 25 C esetén Megengedett környezeti hőmérséklet üzem közben C raktározás és szállítás közben C Tárolóhőmérséklet-érzékelő készülékbe történő csatlakoztatáshoz. csatlakozóvezeték helyszínen történő meghosszabbítása: 2-erű réz vezeték, max. 60 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet vezetéket nem szabad 230/400 V-os vezetékekkel együtt lefektetni Vezetékhossz 3,75 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni z érzékelő típusa Viessmann NTC 10 kω 25 C esetén Megengedett környezeti hőmérséklet üzem közben C raktározás és szállítás közben C Viessmann tároló-vízmelegítőkkel rendelkező fűtési rendszerek esetén a tárolóhőmérséklet-érzékelő a visszatérő fűtővíz vezetékben lévő menetes könyökcsatlakozóba szerelendő be (a menetes könyökcsatlakozó a mindenkori tároló-vízmelegítő szállítási terjedelme vagy kiegészítő tartozéka). Funkciók szolárköri keringető szivattyú kapcsolása Elektronikus hőmérséklet-határolás a tároló-vízmelegítőben (biztonsági lekapcsolás 90 C-on) kollektorok biztonsági lekapcsolása fűtésrásegítés szabályozása multivalens fűtővíz-puffertárolóval együtt Két fogyasztó egy kollektormezővel történő fűtésének szabályozása Egy kiegészítő szivattyú vagy egy szelep kapcsolása relén keresztül Második hőmérséklet-különbség szabályozás vagy termosztátfunkció szolárköri keringető szivattyú fordulatszám-szabályozása hullámcsomag vezérléssel, vagy szolárköri keringető szivattyú PWM bemenettel (Grundfos gyártmány) tároló-vízmelegítő fűtőkazán általi utófűtésének elnyomása (kiegészítő funkció a használati melegvíz készítéshez lehetséges) Fűtésrásegítéskor a helyiségfűtés fűtőkazán általi utófűtésének elnyomása napenergiával fűtött előmelegítő fokozat felfűtése (ha a tároló-vízmelegítő teljes űrtartalma 400 l) Mérlegkészítés és diagnosztikai rendszer z alábbi funkciók megvalósításához a rend. számú merülő hőmérséklet-érzékelő szükséges: cirkuláció átkapcsolásához 2 tároló-vízmelegítővel rendelkező rendszer esetén vagy visszatérő átkapcsoláshoz a fűtőkazán és a fűtőkazán-puffertároló között vagy további fogyasztók fűtéséhez. Műszaki adatok Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Névleges áram 2 Teljesítményfelvétel 1,5 W Érintésvédelmi osztály I Védettség IP 20 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Hatásmód 1B típus az MSZ EN szerint Megengedett környezeti hőmérséklet üzem közben C, alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározás és szállítás közben C relékimenetek névleges terhelhetősége félvezető relé 1 1 (1), 230 V~ relé 2 1 (1), 230 V~ összesen max VIESMNN VITOSOL

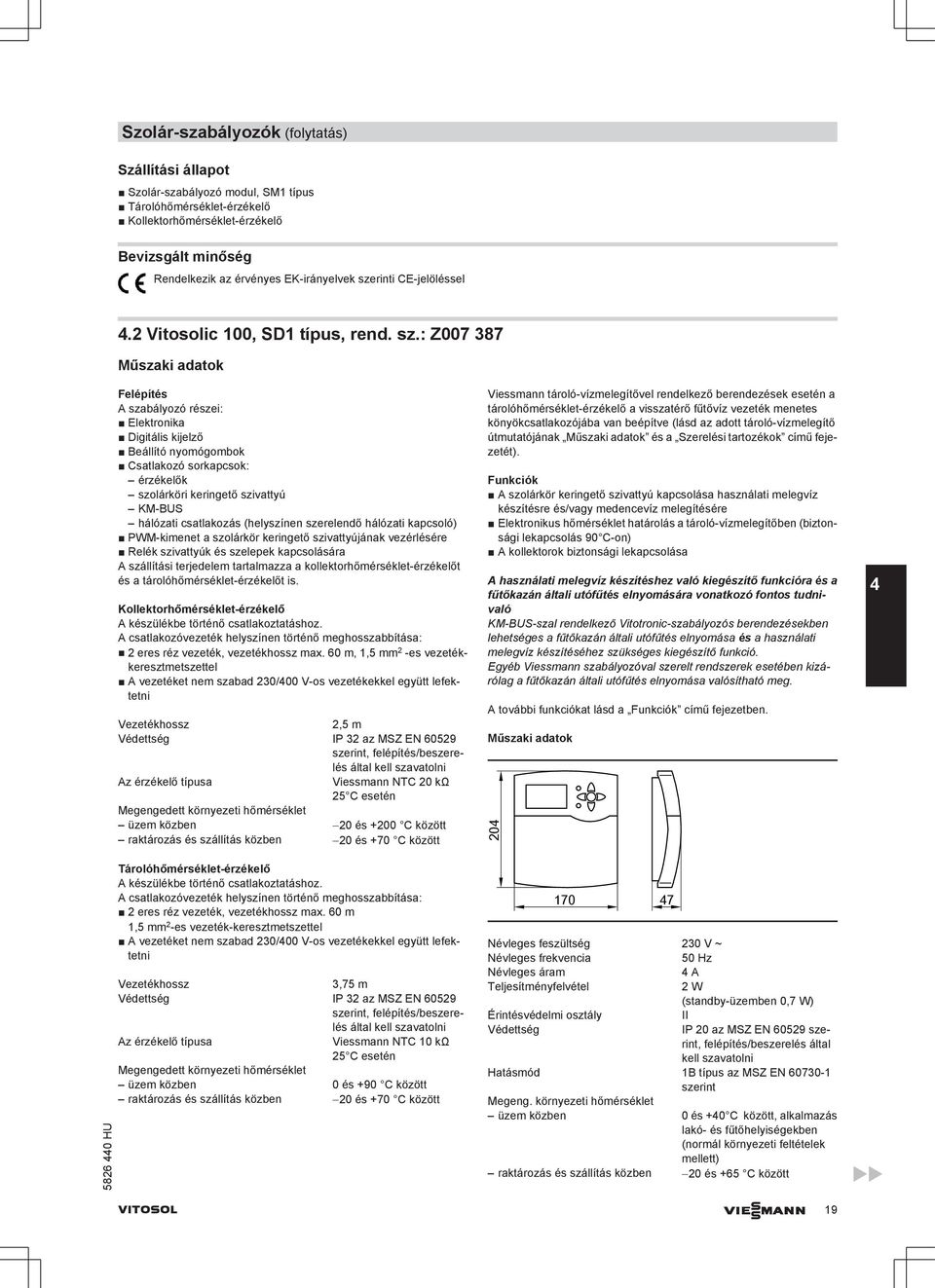

19 Szolár-szabályozók (folytatás) Szállítási állapot Szolár-szabályozó modul, SM1 típus Tárolóhőmérséklet-érzékelő Kollektorhőmérséklet-érzékelő Bevizsgált minőség Rendelkezik az érvényes EK-irányelvek szerinti CE-jelöléssel 4.2 Vitosolic 100, SD1 típus, rend. sz.: Z Műszaki adatok Felépítés szabályozó részei: Elektronika Digitális kijelző Beállító nyomógombok Csatlakozó sorkapcsok: érzékelők szolárköri keringető szivattyú KM-BUS hálózati csatlakozás (helyszínen szerelendő hálózati kapcsoló) PWM-kimenet a szolárkör keringető szivattyújának vezérlésére Relék szivattyúk és szelepek kapcsolására szállítási terjedelem tartalmazza a kollektorhőmérséklet-érzékelőt és a tárolóhőmérséklet-érzékelőt is. Kollektorhőmérséklet-érzékelő készülékbe történő csatlakoztatáshoz. csatlakozóvezeték helyszínen történő meghosszabbítása: 2 eres réz vezeték, vezetékhossz max. 60 m, 1,5 mm 2 -es vezetékkeresztmetszettel vezetéket nem szabad 230/400 V-os vezetékekkel együtt lefektetni Vezetékhossz 2,5 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni z érzékelő típusa Viessmann NTC 20 kω 25 C esetén Megengedett környezeti hőmérséklet üzem közben 20 és +200 C között raktározás és szállítás közben 20 és +70 C között Tárolóhőmérséklet-érzékelő készülékbe történő csatlakoztatáshoz. csatlakozóvezeték helyszínen történő meghosszabbítása: 2 eres réz vezeték, vezetékhossz max. 60 m 1,5 mm 2 -es vezeték-keresztmetszettel vezetéket nem szabad 230/400 V-os vezetékekkel együtt lefektetni Vezetékhossz 3,75 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni z érzékelő típusa Viessmann NTC 10 kω 25 C esetén Megengedett környezeti hőmérséklet üzem közben 0 és +90 C között raktározás és szállítás közben 20 és +70 C között Viessmann tároló-vízmelegítővel rendelkező berendezések esetén a tárolóhőmérséklet-érzékelő a visszatérő fűtővíz vezeték menetes könyökcsatlakozójába van beépítve (lásd az adott tároló-vízmelegítő útmutatójának Műszaki adatok és a Szerelési tartozékok című fejezetét). Funkciók szolárkör keringető szivattyú kapcsolása használati melegvíz készítésre és/vagy medencevíz melegítésére Elektronikus hőmérséklet határolás a tároló-vízmelegítőben (biztonsági lekapcsolás 90 C-on) kollektorok biztonsági lekapcsolása használati melegvíz készítéshez való kiegészítő funkcióra és a fűtőkazán általi utófűtés elnyomására vonatkozó fontos tudnivaló KM-BUS-szal rendelkező Vitotronic-szabályozós berendezésekben lehetséges a fűtőkazán általi utófűtés elnyomása és a használati melegvíz készítéséhez szükséges kiegészítő funkció. Egyéb Viessmann szabályozóval szerelt rendszerek esetében kizárólag a fűtőkazán általi utófűtés elnyomása valósítható meg. további funkciókat lásd a Funkciók című fejezetben. Műszaki adatok Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 4 Teljesítményfelvétel 2 W (standby-üzemben 0,7 W) Érintésvédelmi osztály II Védettség IP 20 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Hatásmód 1B típus az MSZ EN szerint Megeng. környezeti hőmérséklet üzem közben 0 és +40 C között, alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározás és szállítás közben 20 és +65 C között 4 VITOSOL VIESMNN 19

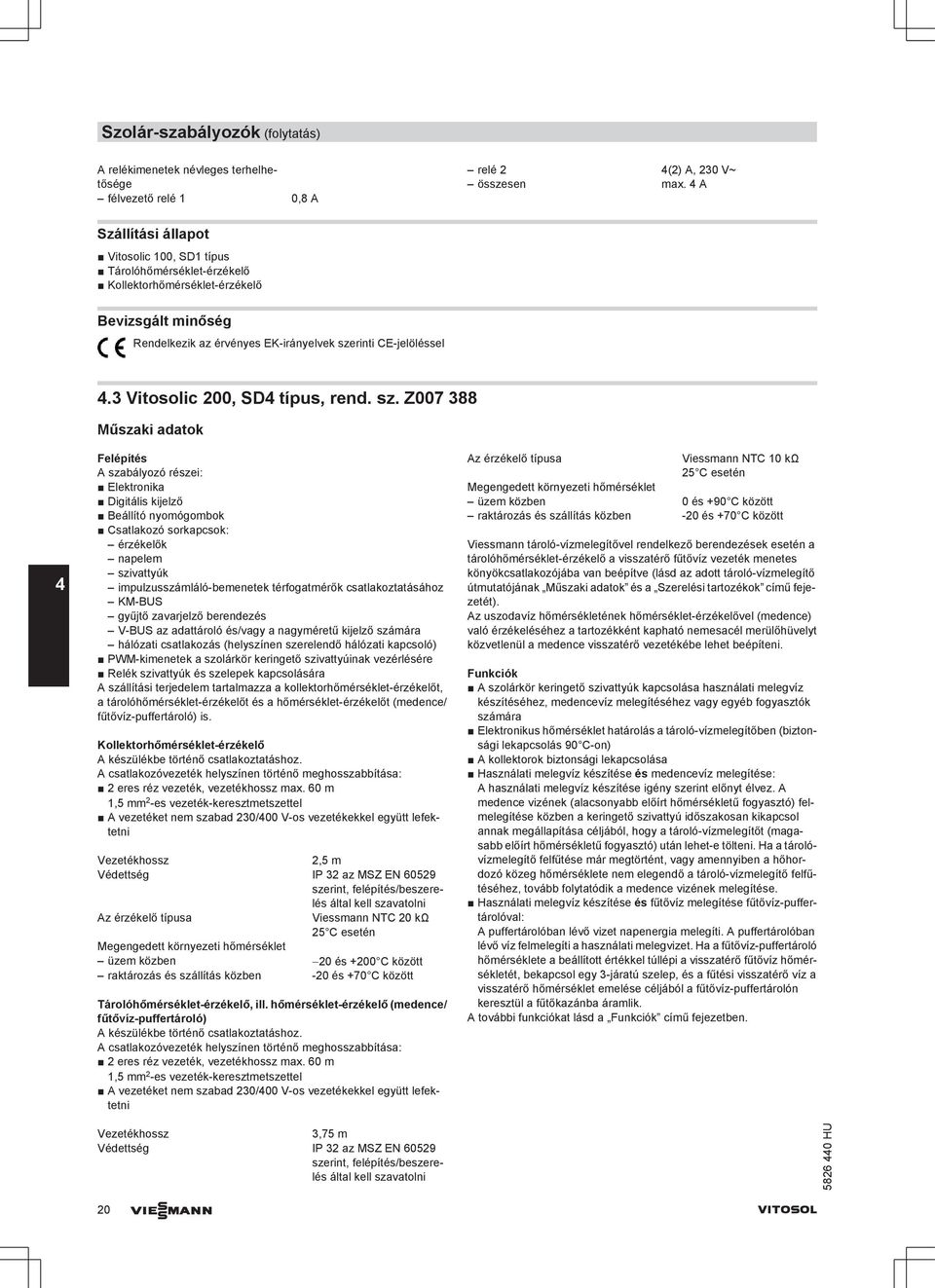

20 Szolár-szabályozók (folytatás) relékimenetek névleges terhelhetősége félvezető relé 1 0,8 relé 2 4(2), 230 V~ összesen max. 4 Szállítási állapot Vitosolic 100, SD1 típus Tárolóhőmérséklet-érzékelő Kollektorhőmérséklet-érzékelő Bevizsgált minőség Rendelkezik az érvényes EK-irányelvek szerinti CE-jelöléssel 4.3 Vitosolic 200, SD4 típus, rend. sz. Z Műszaki adatok 4 Felépítés szabályozó részei: Elektronika Digitális kijelző Beállító nyomógombok Csatlakozó sorkapcsok: érzékelők napelem szivattyúk impulzusszámláló-bemenetek térfogatmérők csatlakoztatásához KM-BUS gyűjtő zavarjelző berendezés V-BUS az adattároló és/vagy a nagyméretű kijelző számára hálózati csatlakozás (helyszínen szerelendő hálózati kapcsoló) PWM-kimenetek a szolárkör keringető szivattyúinak vezérlésére Relék szivattyúk és szelepek kapcsolására szállítási terjedelem tartalmazza a kollektorhőmérséklet-érzékelőt, a tárolóhőmérséklet-érzékelőt és a hőmérséklet-érzékelőt (medence/ fűtővíz-puffertároló) is. Kollektorhőmérséklet-érzékelő készülékbe történő csatlakoztatáshoz. csatlakozóvezeték helyszínen történő meghosszabbítása: 2 eres réz vezeték, vezetékhossz max. 60 m 1,5 mm 2 -es vezeték-keresztmetszettel vezetéket nem szabad 230/400 V-os vezetékekkel együtt lefektetni Vezetékhossz 2,5 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni z érzékelő típusa Viessmann NTC 20 kω 25 C esetén Megengedett környezeti hőmérséklet üzem közben 20 és +200 C között raktározás és szállítás közben -20 és +70 C között Tárolóhőmérséklet-érzékelő, ill. hőmérséklet-érzékelő (medence/ fűtővíz-puffertároló) készülékbe történő csatlakoztatáshoz. csatlakozóvezeték helyszínen történő meghosszabbítása: 2 eres réz vezeték, vezetékhossz max. 60 m 1,5 mm 2 -es vezeték-keresztmetszettel vezetéket nem szabad 230/400 V-os vezetékekkel együtt lefektetni Vezetékhossz 3,75 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni z érzékelő típusa Viessmann NTC 10 kω 25 C esetén Megengedett környezeti hőmérséklet üzem közben 0 és +90 C között raktározás és szállítás közben -20 és +70 C között Viessmann tároló-vízmelegítővel rendelkező berendezések esetén a tárolóhőmérséklet-érzékelő a visszatérő fűtővíz vezeték menetes könyökcsatlakozójába van beépítve (lásd az adott tároló-vízmelegítő útmutatójának Műszaki adatok és a Szerelési tartozékok című fejezetét). z uszodavíz hőmérsékletének hőmérséklet-érzékelővel (medence) való érzékeléséhez a tartozékként kapható nemesacél merülőhüvelyt közvetlenül a medence visszatérő vezetékébe lehet beépíteni. Funkciók szolárkör keringető szivattyúk kapcsolása használati melegvíz készítéséhez, medencevíz melegítéséhez vagy egyéb fogyasztók számára Elektronikus hőmérséklet határolás a tároló-vízmelegítőben (biztonsági lekapcsolás 90 C-on) kollektorok biztonsági lekapcsolása Használati melegvíz készítése és medencevíz melegítése: használati melegvíz készítése igény szerint előnyt élvez. medence vizének (alacsonyabb előírt hőmérsékletű fogyasztó) felmelegítése közben a keringető szivattyú időszakosan kikapcsol annak megállapítása céljából, hogy a tároló-vízmelegítőt (magasabb előírt hőmérsékletű fogyasztó) után lehet-e tölteni. Ha a tárolóvízmelegítő felfűtése már megtörtént, vagy amennyiben a hőhordozó közeg hőmérséklete nem elegendő a tároló-vízmelegítő felfűtéséhez, tovább folytatódik a medence vizének melegítése. Használati melegvíz készítése és fűtővíz melegítése fűtővíz-puffertárolóval: puffertárolóban lévő vizet napenergia melegíti. puffertárolóban lévő víz felmelegíti a használati melegvizet. Ha a fűtővíz-puffertároló hőmérséklete a beállított értékkel túllépi a visszatérő fűtővíz hőmérsékletét, bekapcsol egy 3-járatú szelep, és a fűtési visszatérő víz a visszatérő hőmérséklet emelése céljából a fűtővíz-puffertárolón keresztül a fűtőkazánba áramlik. további funkciókat lásd a Funkciók című fejezetben. 20 VIESMNN VITOSOL
