Mechanikus termosztát

Átírás

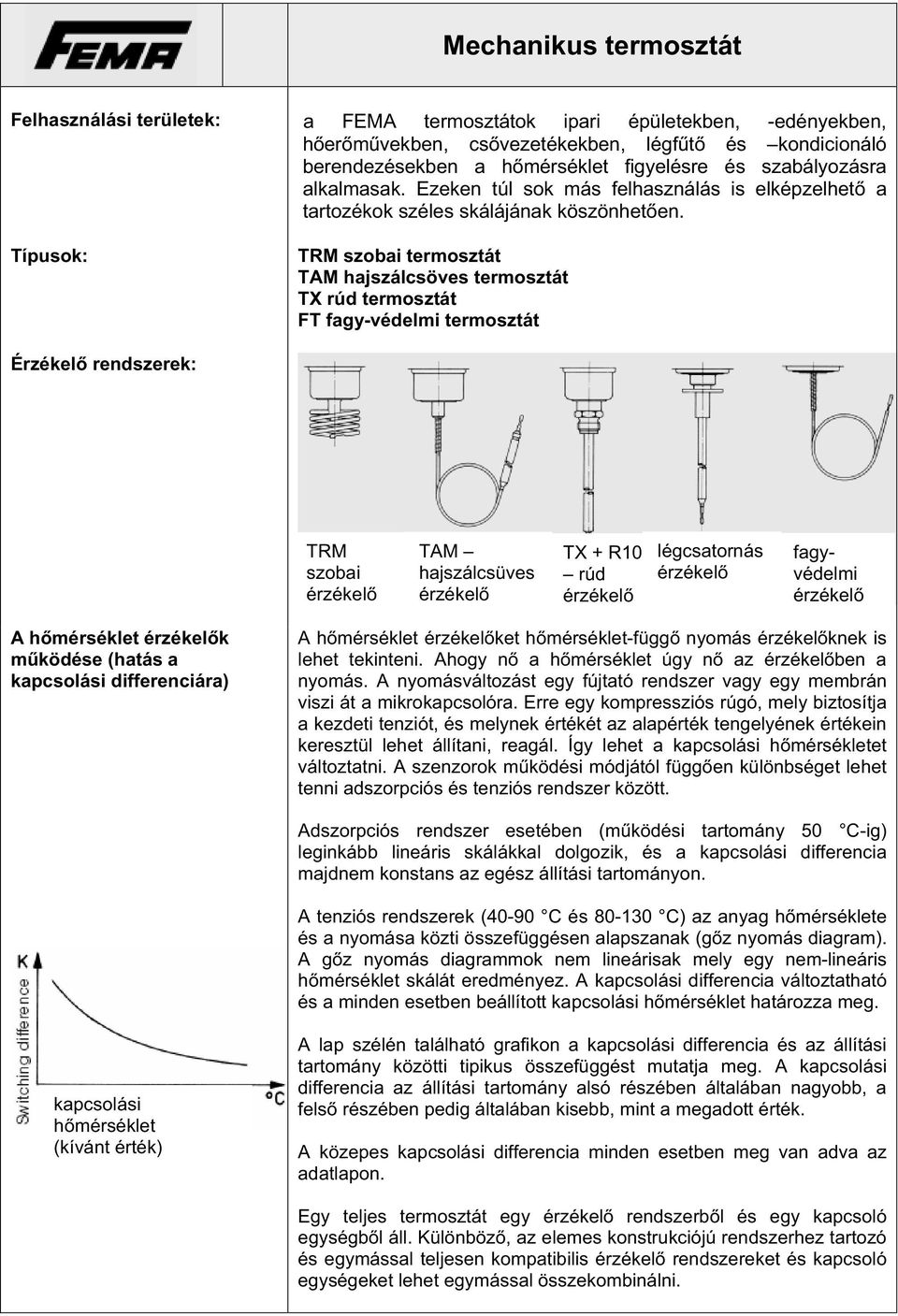

1 Mechanikus termosztát Felhasználási területek: a FEMA termosztátok ipari épületekben, -edényekben, h er m vekben, cs vezetékekben, légf t és kondicionáló berendezésekben a h mérséklet figyelésre és szabályozásra alkalmasak. Ezeken túl sok más felhasználás is elképzelhet a tartozékok széles skálájának köszönhet en. Típusok: TRM szobai termosztát TAM hajszálcsöves termosztát TX rúd termosztát FT fagy-védelmi termosztát Érzékel rendszerek: TRM szobai TAM hajszálcsüves TX + R10 rúd légcsatornás fagyvédelmi A h mérséklet k m ködése (hatás a differenciára) A h mérséklet ket h mérséklet-függ nyomás knek is lehet tekinteni. Ahogy n a h mérséklet úgy n az ben a nyomás. A nyomásváltozást egy fújtató rendszer vagy egy membrán viszi át a mikrokapcsolóra. Erre egy kompressziós rúgó, mely biztosítja a kezdeti tenziót, és melynek értékét az alapérték tengelyének értékein keresztül lehet állítani, reagál. Így lehet a h mérsékletet változtatni. A szenzorok m ködési módjától függ en különbséget lehet tenni adszorpciós és tenziós rendszer között. Adszorpciós rendszer esetében (m ködési tartomány 50 C-ig) leginkább lineáris skálákkal dolgozik, és a majdnem konstans az egész állítási tartományon. A tenziós rendszerek (40-90 C és C) az anyag h mérséklete és a nyomása közti összefüggésen alapszanak (g z nyomás diagram). A g z nyomás diagrammok nem lineárisak mely egy nem-lineáris h mérséklet skálát eredményez. A változtatható és a minden esetben beállított h mérséklet határozza meg. h mérséklet (kívánt érték) A lap szélén található grafikon a és az állítási tartomány közötti tipikus összefüggést mutatja meg. A az állítási tartomány alsó részében általában nagyobb, a fels részében pedig általában kisebb, mint a megadott érték. A közepes minden esetben meg van adva az adatlapon. Egy teljes termosztát egy rendszerb l és egy kapcsoló egységb l áll. Különböz, az elemes konstrukciójú rendszerhez tartozó és egymással teljesen kompatibilis rendszereket és kapcsoló egységeket lehet egymással összekombinálni.

2 A termosztátok legfontosabb m szaki adatai Normál verzió verzió Kapcsoló ház Kapcsolási funkció és rajz 200 Fröccsöntött alumínium GD Al Si 12 Lebeg át kontakt. A nyomás növekedésével az egy-pólust 3-1-r l 3-2-re kapcsolja át. 700 Fröccsöntött alumínium GD Al Si 12 Lebeg át kontakt. A nyomás növekedésével az egypólust 3-1-r l 3-2-re kapcsolja át. Kapcsolási kapacitás (csak mikrokapcsolóval ellátott típusoknál) Védettségi osztály (függ leges pozícióban) Ex védettségi osztály PTB jóváhagyás Elektromos csatlakozás Kábel bemenet Küls h mérséklet Kapcsolási pont Kapcsolási Anyag h mérséklet 8 A 250 VAC-nál 5 A 250 VAC-nál induktív 8 A 24 VDC-nál 0.3 A 250 VDC-nál tetsz leges, leginkább függ leges IP 54 (igény szerint a ZF351 szerinti IP 65) - - DIN es csatlakozó Pg t l +75 C-ig a tengelyen állítható állítható, vagy nem állítható (lásd típus áttekintés) max., rövid id re 85 C 3 A 250 VAC-nál 2 A 250 VAC-nál induktív 3A 24VDC-nál 0.03 A 250 V DC-nál függ leges IP 65 Eex de IIC T6 tesztelve az EN 50014/50018/500/19 (CENELEC)- nek megfelel en. Ex-90.C Csatlakozó Pg t l +60 C-ig a tengelyen állítható, a csatlakozó doboz fedelének eltávolítása után nem állítható max. 60 C Vibrációs er Szigetelési értékek 4 g-ig nincs említést érdeml eltérés. Nagyobb gyorsulásnál a kissé lecsökken. 25 g fölötti használat nem megengedett. III-as túlfeszültség kategória, 3-as szennyez anyag osztály, referencia csúcs feszültség 4000 V, a DIN VDE (01.89)-nek való megfelelés meger sítésre került.

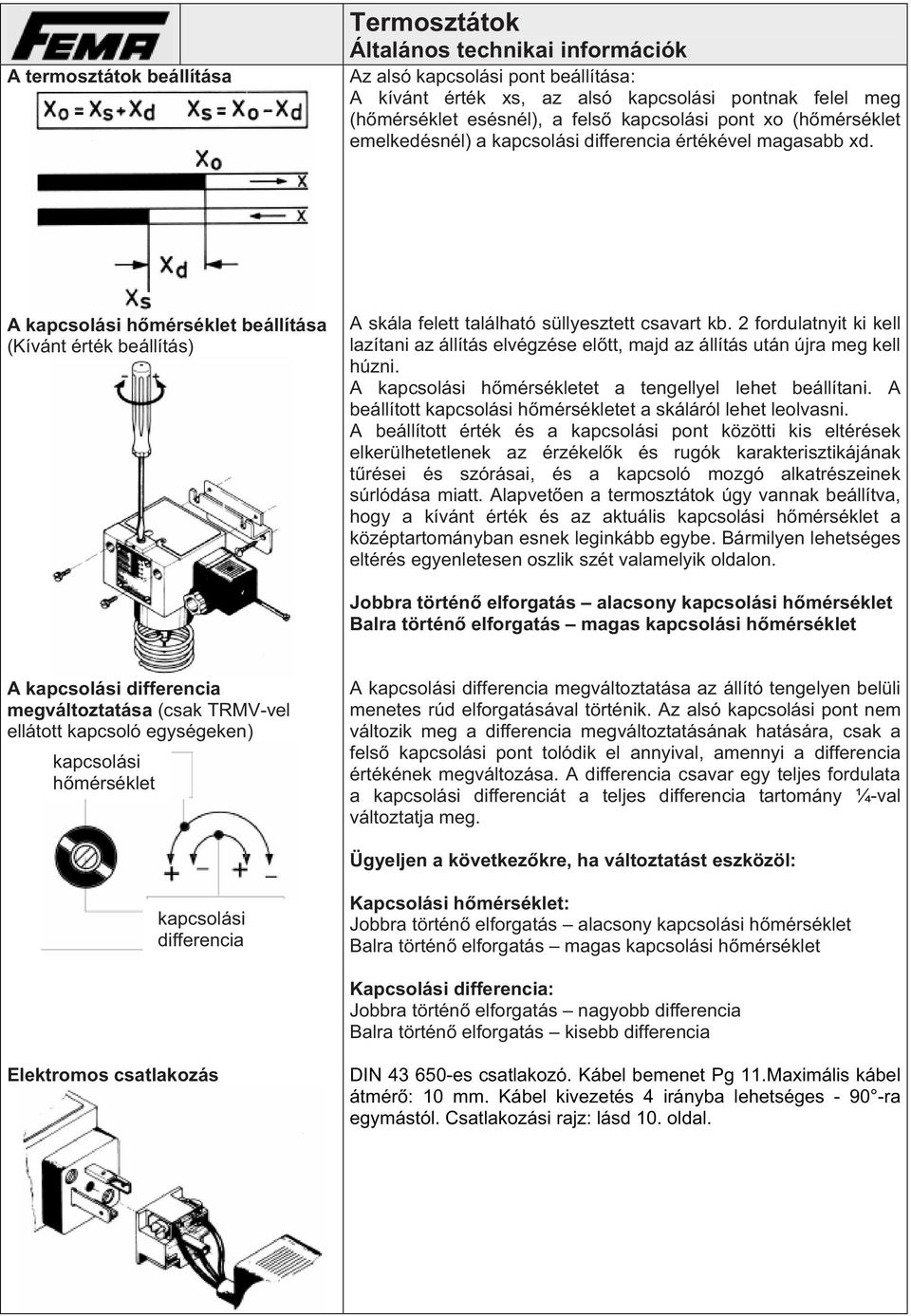

3 A termosztátok beállítása Termosztátok Általános technikai információk Az alsó pont beállítása: A kívánt érték xs, az alsó pontnak felel meg (h mérséklet esésnél), a fels pont xo (h mérséklet emelkedésnél) a értékével magasabb xd. A h mérséklet beállítása (Kívánt érték beállítás) A skála felett található süllyesztett csavart kb. 2 fordulatnyit ki kell lazítani az állítás elvégzése el tt, majd az állítás után újra meg kell húzni. A h mérsékletet a tengellyel lehet beállítani. A beállított h mérsékletet a skáláról lehet leolvasni. A beállított érték és a pont közötti kis eltérések elkerülhetetlenek az k és rugók karakterisztikájának t rései és szórásai, és a kapcsoló mozgó alkatrészeinek súrlódása miatt. Alapvet en a termosztátok úgy vannak beállítva, hogy a kívánt érték és az aktuális h mérséklet a középtartományban esnek leginkább egybe. Bármilyen lehetséges eltérés egyenletesen oszlik szét valamelyik oldalon. Jobbra történ elforgatás alacsony h mérséklet Balra történ elforgatás magas h mérséklet A megváltoztatása (csak TRMV-vel ellátott kapcsoló egységeken) h mérséklet A megváltoztatása az állító tengelyen belüli menetes rúd elforgatásával történik. Az alsó pont nem változik meg a megváltoztatásának hatására, csak a fels pont tolódik el annyival, amennyi a értékének megváltozása. A csavar egy teljes fordulata a differenciát a teljes tartomány ¼-val változtatja meg. Ügyeljen a következ kre, ha változtatást eszközöl: Kapcsolási h mérséklet: Jobbra történ elforgatás alacsony h mérséklet Balra történ elforgatás magas h mérséklet Kapcsolási : Jobbra történ elforgatás nagyobb Balra történ elforgatás kisebb Elektromos csatlakozás DIN es csatlakozó. Kábel bemenet Pg 11.Maximális kábel átmér : 10 mm. Kábel kivezetés 4 irányba lehetséges ra egymástól. Csatlakozási rajz: lásd 10. oldal.

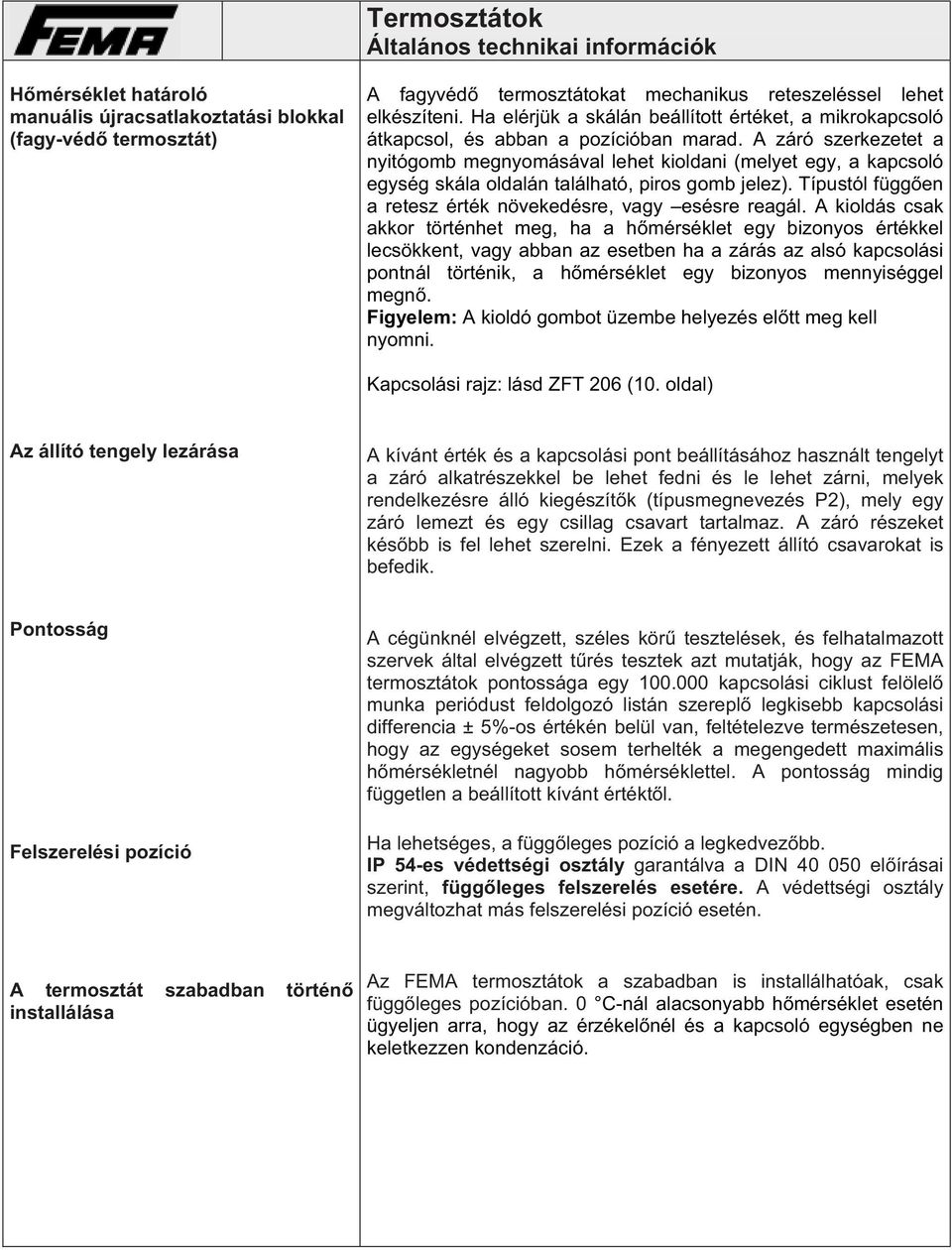

4 Termosztátok Általános technikai információk H mérséklet határoló manuális újracsatlakoztatási blokkal (fagy-véd termosztát) A fagyvéd termosztátokat mechanikus reteszeléssel lehet elkészíteni. Ha elérjük a skálán beállított értéket, a mikrokapcsoló átkapcsol, és abban a pozícióban marad. A záró szerkezetet a nyitógomb megnyomásával lehet kioldani (melyet egy, a kapcsoló egység skála oldalán található, piros gomb jelez). Típustól függ en a retesz érték növekedésre, vagy esésre reagál. A kioldás csak akkor történhet meg, ha a h mérséklet egy bizonyos értékkel lecsökkent, vagy abban az esetben ha a zárás az alsó pontnál történik, a h mérséklet egy bizonyos mennyiséggel megn. Figyelem: A kioldó gombot üzembe helyezés el tt meg kell nyomni. Kapcsolási rajz: lásd ZFT 206 (10. oldal) Az állító tengely lezárása A kívánt érték és a pont beállításához használt tengelyt a záró alkatrészekkel be lehet fedni és le lehet zárni, melyek rendelkezésre álló kiegészít k (típusmegnevezés P2), mely egy záró lemezt és egy csillag csavart tartalmaz. A záró részeket kés bb is fel lehet szerelni. Ezek a fényezett állító csavarokat is befedik. Pontosság A cégünknél elvégzett, széles kör tesztelések, és felhatalmazott szervek által elvégzett t rés tesztek azt mutatják, hogy az FEMA termosztátok pontossága egy ciklust felölel munka periódust feldolgozó listán szerepl legkisebb ± 5%-os értékén belül van, feltételezve természetesen, hogy az egységeket sosem terhelték a megengedett maximális h mérsékletnél nagyobb h mérséklettel. A pontosság mindig független a beállított kívánt értékt l. Ha lehetséges, a függ leges pozíció a legkedvez bb. IP 54-es védettségi osztály garantálva a DIN el írásai szerint, függ leges felszerelés esetére. A védettségi osztály megváltozhat más felszerelési pozíció esetén. A termosztát szabadban történ installálása Az FEMA termosztátok a szabadban is installálhatóak, csak függ leges pozícióban. 0 C-nál alacsonyabb h mérséklet esetén ügyeljen arra, hogy az nél és a kapcsoló egységben ne keletkezzen kondenzáció.

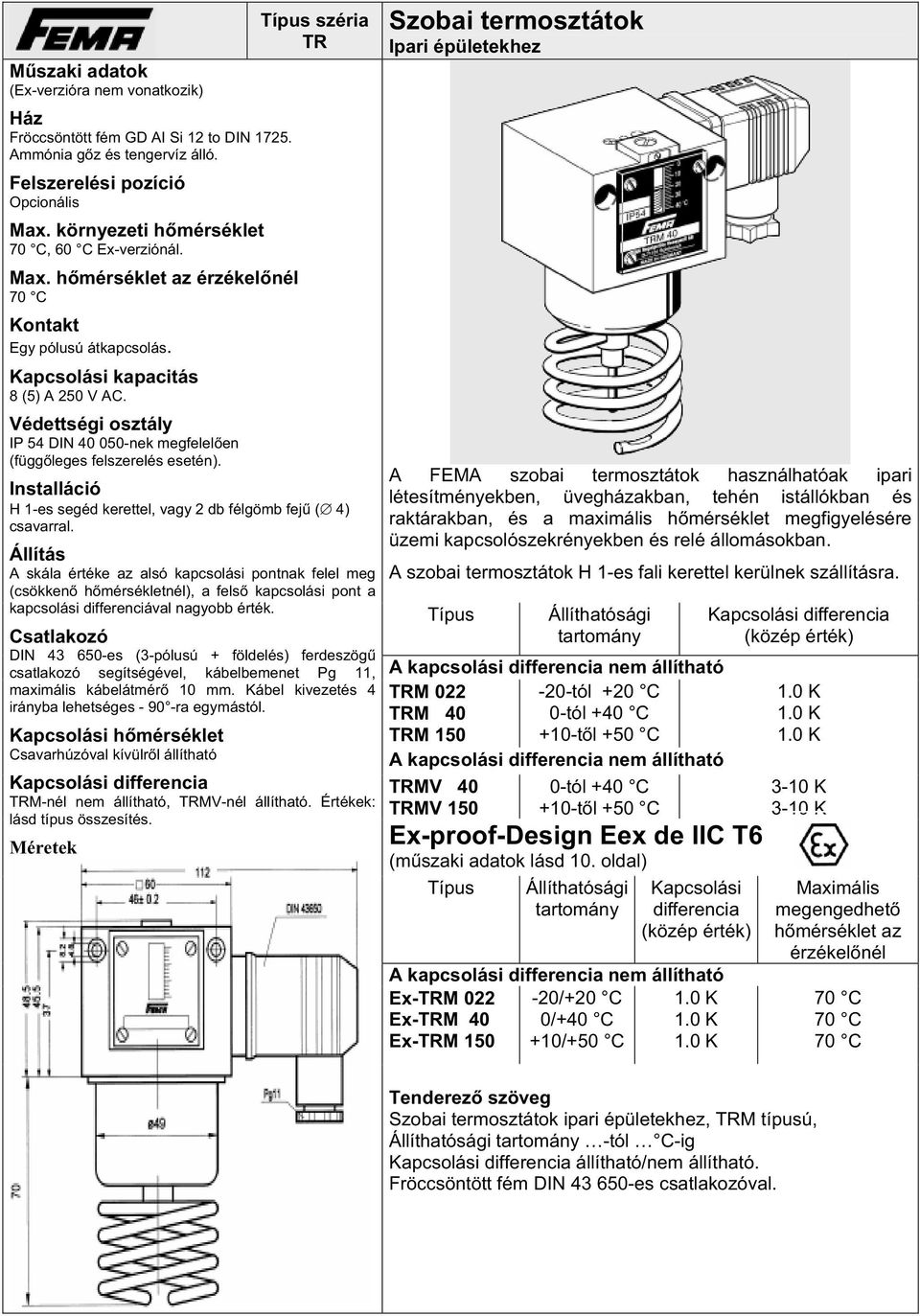

5 M szaki adatok (Ex-verzióra nem vonatkozik) Ház Fröccsöntött fém GD AI Si 12 to DIN Ammónia g z és tengervíz álló. Opcionális Max. környezeti h mérséklet, 60 C Ex-verziónál. Max. h mérséklet az nél Kontakt Egy pólusú átkapcsolás. Kapcsolási kapacitás 8 (5) A 250 V AC. Védettségi osztály IP 54 DIN nek megfelel en (függ leges felszerelés esetén). Típus széria TR Installáció H 1-es segéd kerettel, vagy 2 db félgömb fej ( 4) csavarral. Állítás A skála értéke az alsó pontnak felel meg (csökken h mérsékletnél), a fels pont a differenciával nagyobb érték. Csatlakozó DIN es (3-pólusú + földelés) ferdeszög csatlakozó segítségével, kábelbemenet Pg 11, maximális kábelátmér 10 mm. Kábel kivezetés 4 irányba lehetséges ra egymástól. Kapcsolási h mérséklet Csavarhúzóval kívülr l állítható Kapcsolási TRM-nél nem állítható, TRMV-nél állítható. Értékek: lásd típus összesítés. Méretek Szobai termosztátok Ipari épületekhez A FEMA szobai termosztátok használhatóak ipari létesítményekben, üvegházakban, tehén istállókban és raktárakban, és a maximális h mérséklet megfigyelésére üzemi kapcsolószekrényekben és relé állomásokban. A szobai termosztátok H 1-es fali kerettel kerülnek szállításra. Típus Állíthatósági tartomány TRM tól +20 C TRM 40 0-tól +40 C TRM t l +50 C TRMV 40 TRMV tól +40 C +10-t l +50 C Ex-proof-Design Eex de IIC T6 (m szaki adatok lásd 10. oldal) Típus Állíthatósági tartomány Kapcsolási (közép érték) Ex-TRM 022 Ex-TRM 40 Ex-TRM /+20 C 0/+40 C +10/+50 C Kapcsolási (közép érték) 3-10 K K Maximális megengedhet h mérséklet az nél Tenderez szöveg Szobai termosztátok ipari épületekhez, TRM típusú, Állíthatósági tartomány -tól C-ig Kapcsolási állítható/nem állítható. Fröccsöntött fém DIN es csatlakozóval.
