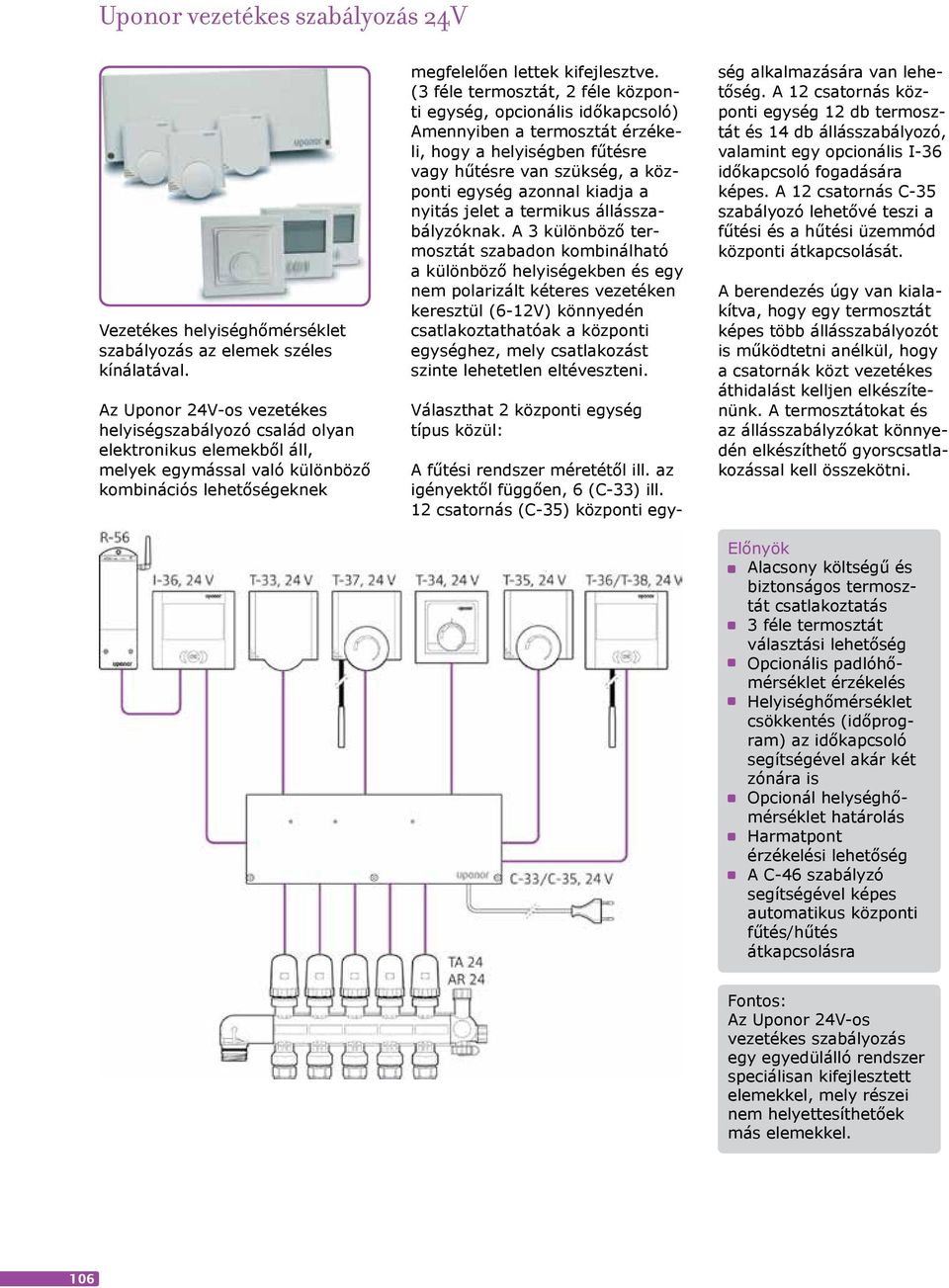

1 Vezetékes helyiséghőmérséklet szabályozás az elemek széles kínálatával. Az Uponor 24V-os vezetékes helyiségszabályozó család olyan elektronikus elemekből áll, melyek egymással való különböző kombinációs lehetőségeknek megfelelően lettek kifejlesztve. (3 féle termosztát, 2 féle központi egység, opcionális időkapcsoló) Amennyiben a termosztát érzékeli, hogy a helyiségben fűtésre vagy hűtésre van szükség, a központi egység azonnal kiadja a nyitás jelet a termikus állásszabályzóknak. A 3 különböző termosztát szabadon kombinálható a különböző helyiségekben és egy nem polarizált kéteres vezetéken keresztül (6-12V) könnyedén csatlakoztathatóak a központi egységhez, mely csatlakozást szinte lehetetlen eltéveszteni. Választhat 2 központi egység típus közül: A fűtési rendszer méretétől ill. az igényektől függően, 6 (C-33) ill. 12 csatornás (C-35) központi egység alkalmazására van lehetőség. A 12 csatornás központi egység 12 db termosztát és 14 db állásszabályozó, valamint egy opcionális I-36 időkapcsoló fogadására képes. A 12 csatornás C-35 szabályozó lehetővé teszi a fűtési és a hűtési üzeód központi átkapcsolását. A berendezés úgy van kialakítva, hogy egy termosztát képes több állásszabályozót is működtetni anélkül, hogy a csatornák közt vezetékes áthidalást kelljen elkészítenünk. A termosztátokat és az állásszabályzókat könnyedén elkészíthető gyorscsatlakozással kell összekötni. Előnyök Alacsony költségű és biztonságos termosztát csatlakoztatás 3 féle termosztát választási lehetőség Opcionális padlóhőmérséklet érzékelés Helyiséghőmérséklet csökkentés (időprogram) az időkapcsoló segítségével akár két zónára is Opcionál helységhőmérséklet határolás Harmatpont érzékelési lehetőség A C-46 szabályzó segítségével képes automatikus központi fűtés/hűtés átkapcsolásra Fontos: Az Uponor 24V-os vezetékes szabályozás egy egyedülálló rendszer speciálisan kifejlesztett elemekkel, mely részei nem helyettesíthetőek más elemekkel. 106

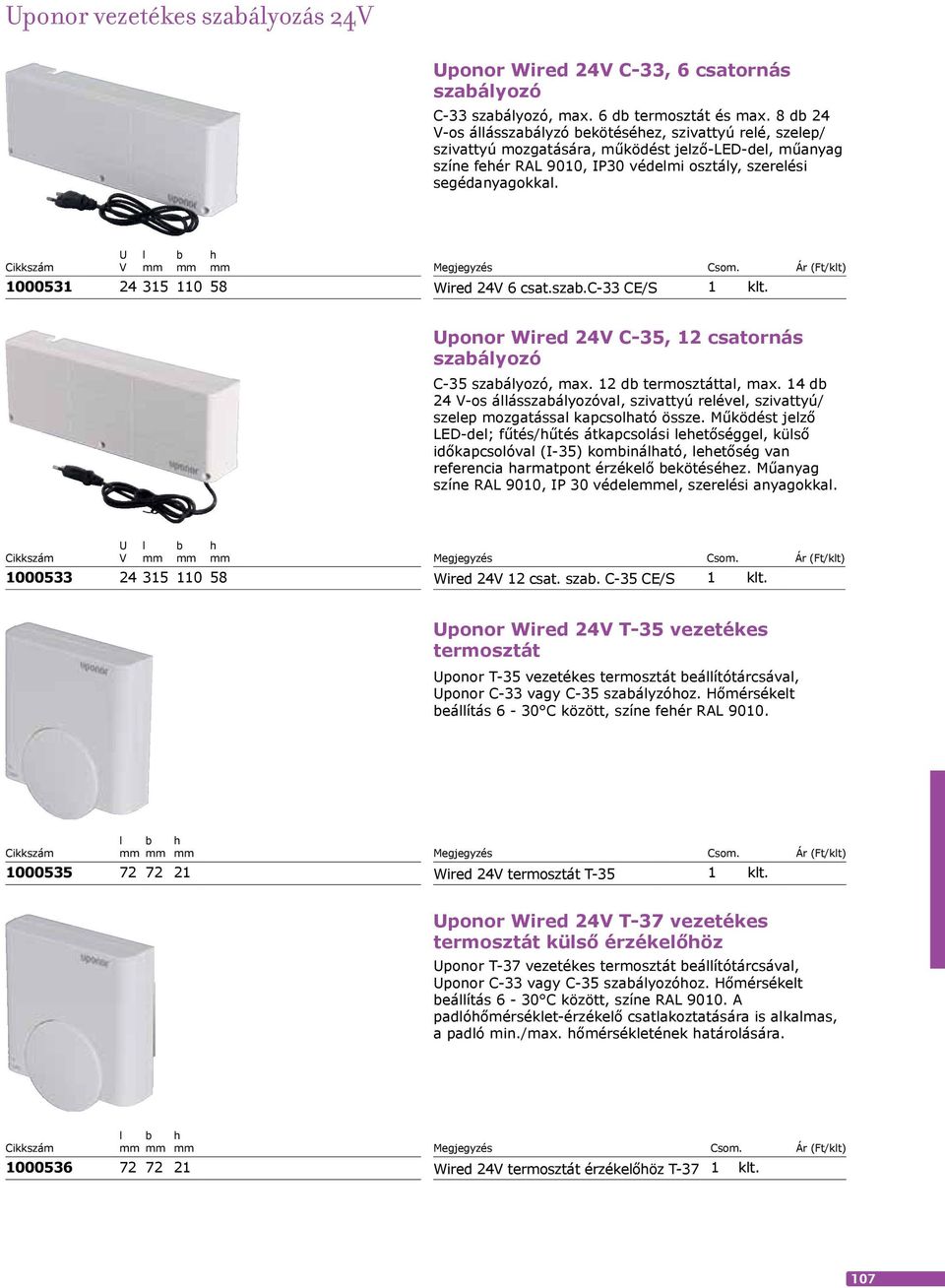

2 Uponor Wired 24V C-33, 6 csatornás szabályozó C-33 szabályozó, max. 6 db termosztát és max. 8 db 24 V-os állásszabályzó bekötéséhez, szivattyú relé, szelep/ szivattyú mozgatására, működést jelző-led-del, műanyag színe fehér RAL 9010, IP30 védelmi osztály, szerelési segédanyagokkal. U V l b h Wired 24V 6 csat.szab.c-33 CE/S 1 klt Uponor Wired 24V C-35, 12 csatornás szabályozó C-35 szabályozó, max. 12 db termosztáttal, max. 14 db 24 V-os állásszabályozóval, szivattyú relével, szivattyú/ szelep mozgatással kapcsolható össze. Működést jelző LED-del; fűtés/hűtés átkapcsolási lehetőséggel, külső időkapcsolóval (I-35) kombinálható, lehetőség van referencia harmatpont érzékelő bekötéséhez. Műanyag színe RAL 9010, IP 30 védeleel, szerelési anyagokkal. U V l b h Wired 24V 12 csat. szab. C-35 CE/S 1 klt Uponor Wired 24V T-35 vezetékes termosztát Uponor T-35 vezetékes termosztát beállítótárcsával, Uponor C-33 vagy C-35 szabályzóhoz. Hőmérsékelt beállítás 6-30 C között, színe fehér RAL Wired 24V termosztát T-35 1 klt Uponor Wired 24V T-37 vezetékes termosztát külső érzékelőhöz Uponor T-37 vezetékes termosztát beállítótárcsával, Uponor C-33 vagy C-35 szabályozóhoz. Hőmérsékelt beállítás 6-30 C között, színe RAL A padlóhőmérséklet-érzékelő csatlakoztatására is alkalmas, a padló min./max. hőmérsékletének határolására Wired 24V termosztát érzékelőhöz T-37 1 klt

3 Uponor UCS termosztát falitartó keret Fali keret a szabványos fali szerelődobozhoz vagy felújításhoz. Méret 90x90, fehér (RAL 9010) műanyag fali tartókeret T-33 T-35 T-37 T-54 T-55 H-56 1 klt Uponor Wired 24V T-38 programozható vezetékes digitális termosztát Uponor T-38 programozható digitális termosztát Opciók: - padlóhőmérséklet érzékelő (cikkszám: ) csatlakoztatási lehetőség (külön kell megrendelni) Általános funkciók: - Helyiséghőmérséklet szabályozás belső érzékelővel - Helyiség vagy a távoli hőmérséklet kijelzés - Helyiség, helyiség és max/min padlóhőmérséklet (fűtés/ hűtés), távoli érzékelő szabályzás választható. - Komfort / ECO mód - Billentyűzár - Készenléti/OFF mód - 4 előbeállított de módosítható időprogramok munkanapokra hétvégékre hetekre - Dátum és idő automatikus téli nyári átálással, tápfeszültség hibakijelzés - Rejtett reset gomb - Üzeód kijelzés az LCD-n: Fűtés, Hűtés, ECO, Billentyűzár, Készenlét, Komfort/ECO - Hőmérséklet kalibrálás a kijelzőn - Nyitott ablak funkció - 3 gombos billentyűzet +/-/OK - Rejtett reset gomb - Átmeneti vagy végleges termosztátprogram felülvezérlés - Üzeód kijelzés az LCD-n: Fűtés, Hűtés, ECO, Billentyűzár, Készenlét, Komfort/ECO - Hőmérséklet kalibrálás a kijelzőn - Nyitott ablak funkció - Tápfeszültség a C-35 központi egységből (nem elemes) Wired 24V prog. dig. termosztát T-38 1 db

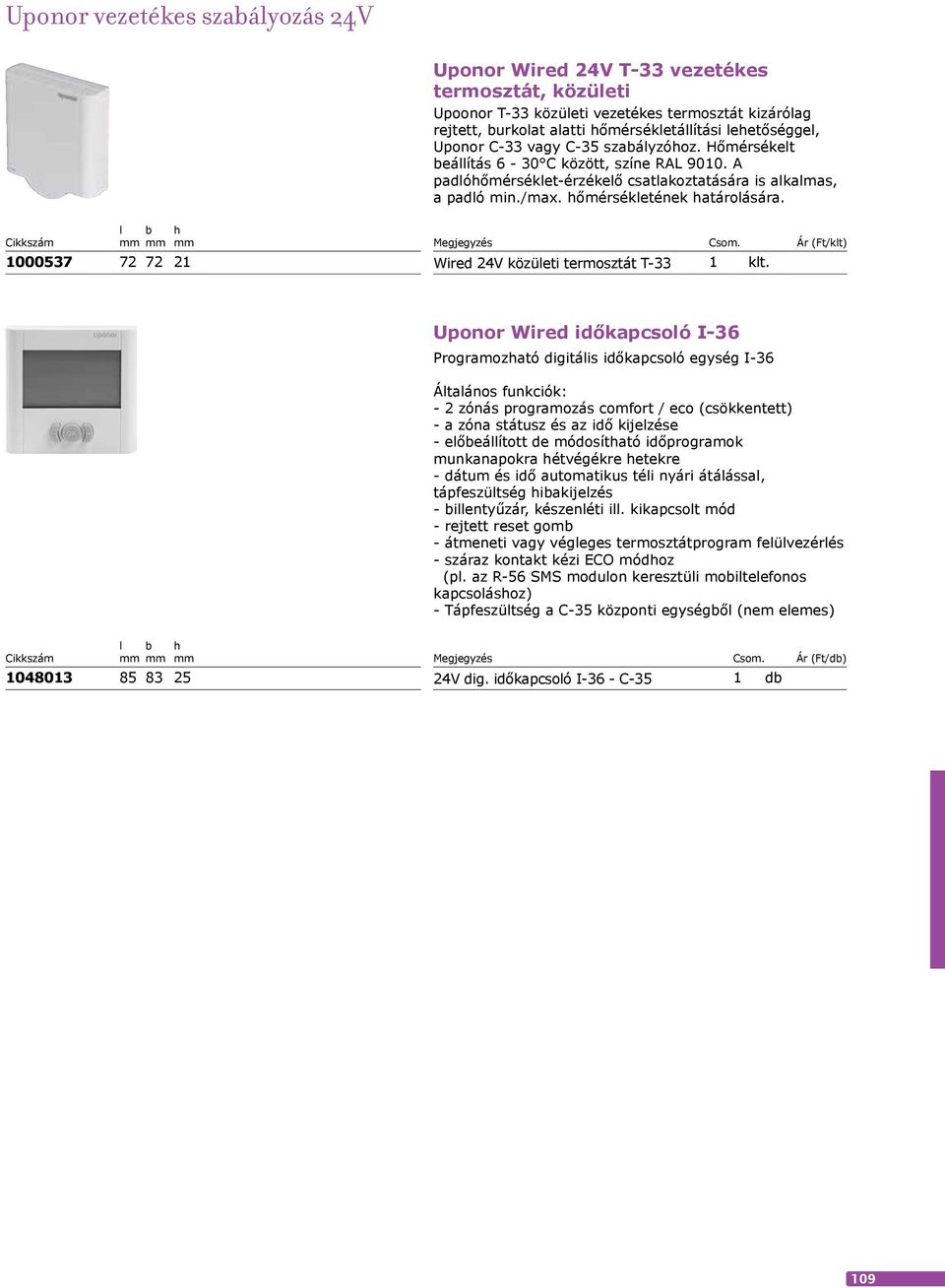

4 Uponor Wired 24V T-33 vezetékes termosztát, közületi Upoonor T-33 közületi vezetékes termosztát kizárólag rejtett, burkolat alatti hőmérsékletállítási lehetőséggel, Uponor C-33 vagy C-35 szabályzóhoz. Hőmérsékelt beállítás 6-30 C között, színe RAL A padlóhőmérséklet-érzékelő csatlakoztatására is alkalmas, a padló min./max. hőmérsékletének határolására Wired 24V közületi termosztát T-33 1 klt Uponor Wired időkapcsoló I-36 Programozható digitális időkapcsoló egység I-36 Általános funkciók: - 2 zónás programozás comfort / eco (csökkentett) - a zóna státusz és az idő kijelzése - előbeállított de módosítható időprogramok munkanapokra hétvégékre hetekre - dátum és idő automatikus téli nyári átálással, tápfeszültség hibakijelzés - billentyűzár, készenléti ill. kikapcsolt mód - rejtett reset gomb - átmeneti vagy végleges termosztátprogram felülvezérlés - száraz kontakt kézi ECO módhoz (pl. az R-56 SMS modulon keresztüli mobiltelefonos kapcsoláshoz) - Tápfeszültség a C-35 központi egységből (nem elemes) V dig. időkapcsoló I-36 - C-35 1 db

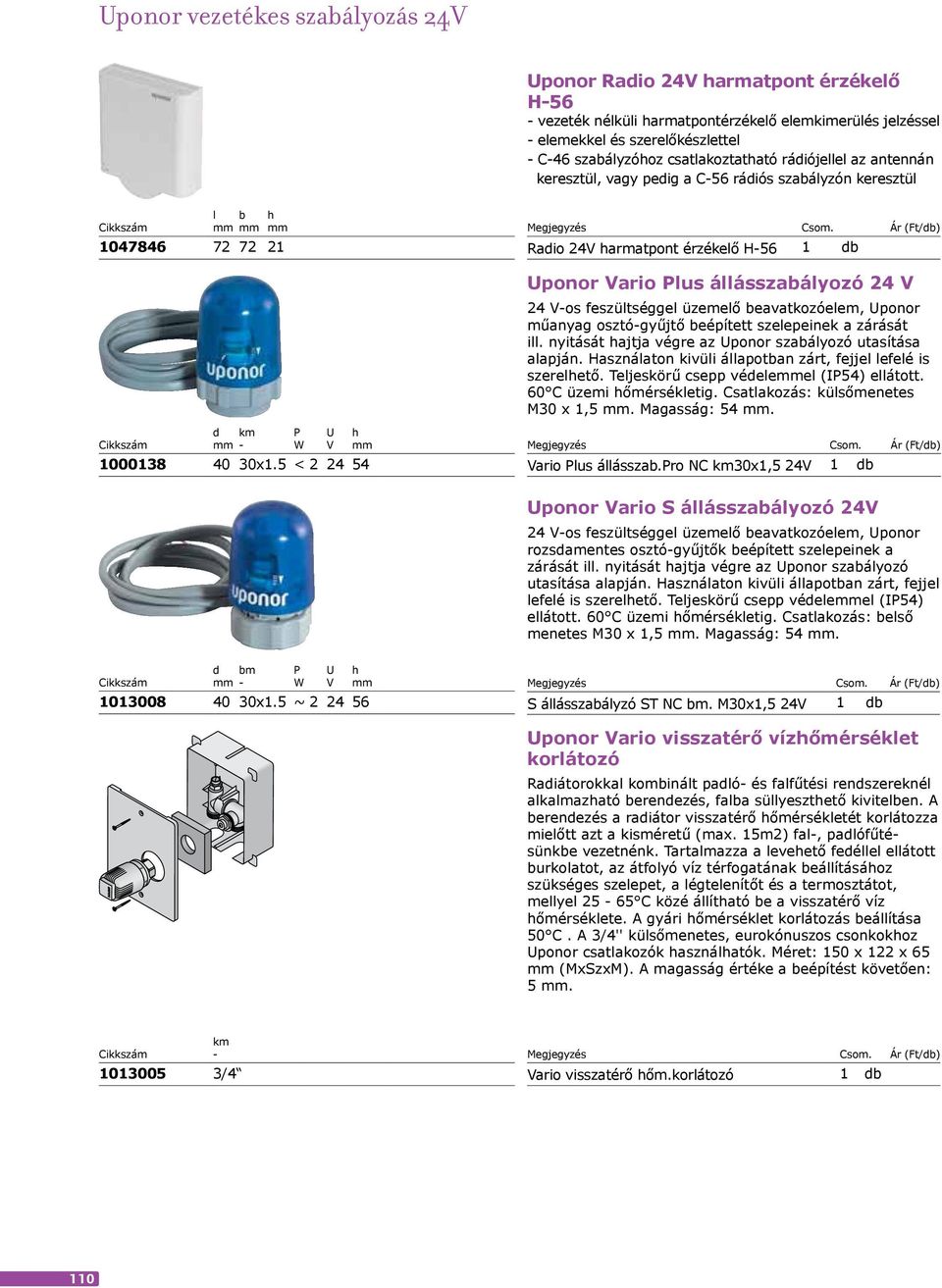

5 Uponor Radio 24V harmatpont érzékelő H-56 - vezeték nélküli harmatpontérzékelő elemkimerülés jelzéssel - elemekkel és szerelőkészlettel - C-46 szabályzóhoz csatlakoztatható rádiójellel az antennán keresztül, vagy pedig a C-56 rádiós szabályzón keresztül d km P U h - W V x1.5 < Radio 24V harmatpont érzékelő H-56 1 db Uponor Vario Plus állásszabályozó 24 V 24 V-os feszültséggel üzemelő beavatkozóelem, Uponor műanyag osztó-gyűjtő beépített szelepeinek a zárását ill. nyitását hajtja végre az Uponor szabályozó utasítása alapján. Használaton kivüli állapotban zárt, fejjel lefelé is szerelhető. Teljeskörű csepp védeleel (IP54) ellátott. 60 C üzemi hőmérsékletig. Csatlakozás: külsőmenetes M30 x 1,5. Magasság: 54. Vario Plus állásszab.pro NC km30x1,5 24V 1 db Uponor Vario S állásszabályozó 24V 24 V-os feszültséggel üzemelő beavatkozóelem, Uponor rozsdamentes osztó-gyűjtők beépített szelepeinek a zárását ill. nyitását hajtja végre az Uponor szabályozó utasítása alapján. Használaton kivüli állapotban zárt, fejjel lefelé is szerelhető. Teljeskörű csepp védeleel (IP54) ellátott. 60 C üzemi hőmérsékletig. Csatlakozás: belső menetes M30 x 1,5. Magasság: 54. d bm P U h - W V x1.5 ~ S állásszabályzó ST NC bm. M30x1,5 24V 1 db Uponor Vario visszatérő vízhőmérséklet korlátozó Radiátorokkal kombinált padló- és falfűtési rendszereknél alkalmazható berendezés, falba süllyeszthető kivitelben. A berendezés a radiátor visszatérő hőmérsékletét korlátozza mielőtt azt a kisméretű (max. 15m2) fal-, padlófűtésünkbe vezetnénk. Tartalmazza a levehető fedéllel ellátott burkolatot, az átfolyó víz térfogatának beállításához szükséges szelepet, a légtelenítőt és a termosztátot, mellyel C közé állítható be a visszatérő víz hőmérséklete. A gyári hőmérséklet korlátozás beállítása 50 C. A 3/4'' külsőmenetes, eurokónuszos csonkokhoz Uponor csatlakozók használhatók. Méret: 150 x 122 x 65 (MxSzxM). A magasság értéke a beépítést követően: 5. km /4 Vario visszatérő hőm.korlátozó 1 db

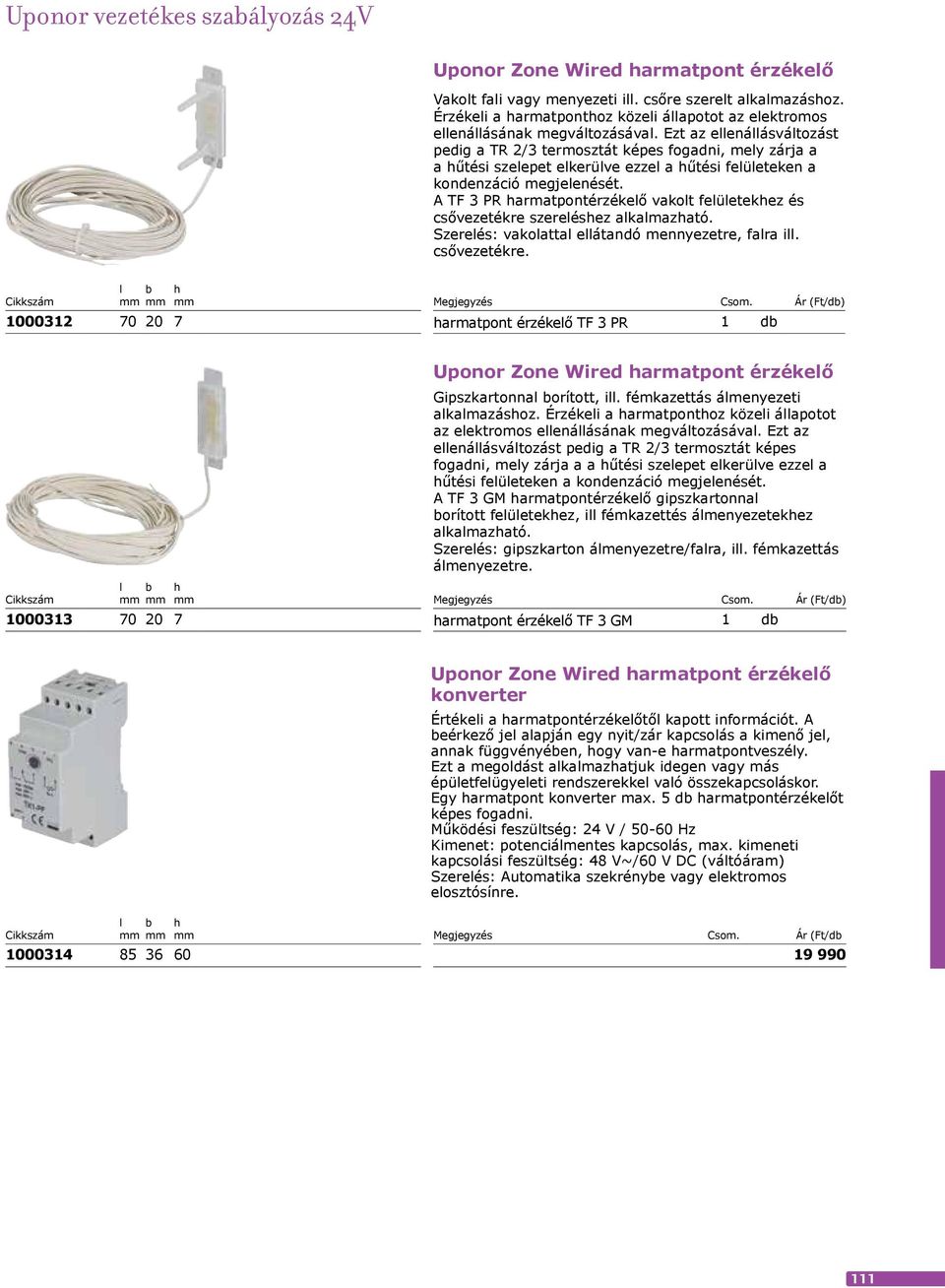

6 Uponor Zone Wired harmatpont érzékelő Vakolt fali vagy menyezeti ill. csőre szerelt alkalmazáshoz. Érzékeli a harmatponthoz közeli állapotot az elektromos ellenállásának megváltozásával. Ezt az ellenállásváltozást pedig a TR 2/3 termosztát képes fogadni, mely zárja a a hűtési szelepet elkerülve ezzel a hűtési felületeken a kondenzáció megjelenését. A TF 3 PR harmatpontérzékelő vakolt felületekhez és csővezetékre szereléshez alkalmazható. Szerelés: vakolattal ellátandó mennyezetre, falra ill. csővezetékre harmatpont érzékelő TF 3 PR 1 db Uponor Zone Wired harmatpont érzékelő Gipszkartonnal borított, ill. fémkazettás álmenyezeti alkalmazáshoz. Érzékeli a harmatponthoz közeli állapotot az elektromos ellenállásának megváltozásával. Ezt az ellenállásváltozást pedig a TR 2/3 termosztát képes fogadni, mely zárja a a hűtési szelepet elkerülve ezzel a hűtési felületeken a kondenzáció megjelenését. A TF 3 GM harmatpontérzékelő gipszkartonnal borított felületekhez, ill fémkazettés álmenyezetekhez alkalmazható. Szerelés: gipszkarton álmenyezetre/falra, ill. fémkazettás álmenyezetre. harmatpont érzékelő TF 3 GM 1 db Uponor Zone Wired harmatpont érzékelő konverter Értékeli a harmatpontérzékelőtől kapott információt. A beérkező jel alapján egy nyit/zár kapcsolás a kimenő jel, annak függvényében, hogy van-e harmatpontveszély. Ezt a megoldást alkalmazhatjuk idegen vagy más épületfelügyeleti rendszerekkel való összekapcsoláskor. Egy harmatpont konverter max. 5 db harmatpontérzékelőt képes fogadni. Működési feszültség: 24 V / Hz Kimenet: potenciálmentes kapcsolás, max. kimeneti kapcsolási feszültség: 48 V~/60 V DC (váltóáram) Szerelés: Automatika szekrénybe vagy elektromos elosztósínre konverter TK 1PF 1 db
