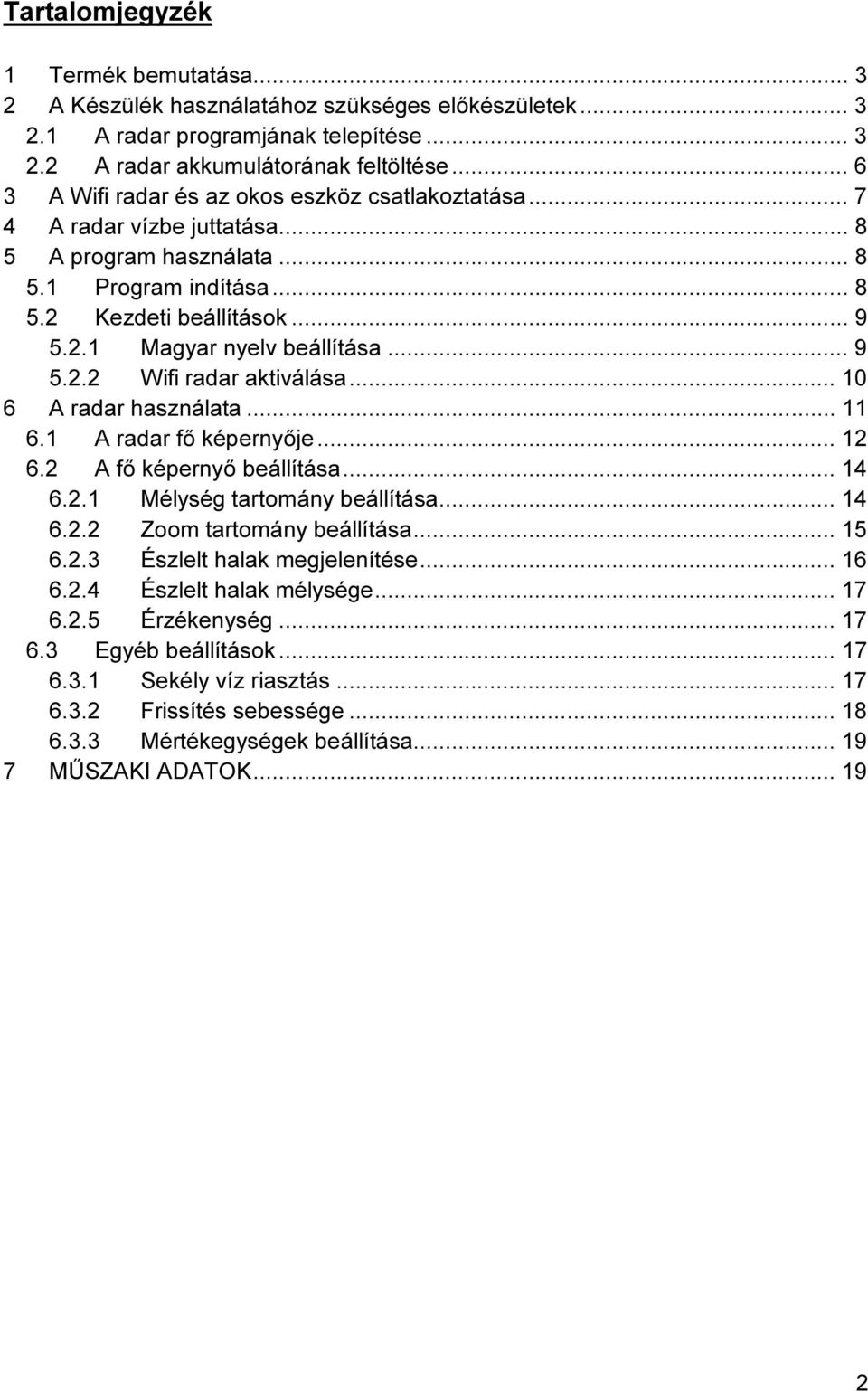

2 Tartalomjegyzék 1 Termék bemutatása A Készülék használatához szükséges előkészületek A radar programjának telepítése A radar akkumulátorának feltöltése A Wifi radar és az okos eszköz csatlakoztatása A radar vízbe juttatása A program használata Program indítása Kezdeti beállítások Magyar nyelv beállítása Wifi radar aktiválása A radar használata A radar fő képernyője A fő képernyő beállítása Mélység tartomány beállítása Zoom tartomány beállítása Észlelt halak megjelenítése Észlelt halak mélysége Érzékenység Egyéb beállítások Sekély víz riasztás Frissítés sebessége Mértékegységek beállítása MŰSZAKI ADATOK

3 1 Termék bemutatása Köszönjük, hogy megtisztelt bizalmával és az általunk forgalmazott Lucky Fish Finder WiFi Halradar mellett döntött. Ez a készülék kifejezetten horgászok számára készült, mely amatőr és professzionális szinten is jól alkalmazható a halak helyének, a víz mélységének és a meder kontúrjának meghatározására. A készülék édes és sós vízben egyaránt használható. Működése a szonár technológiáján, a kibocsátott hanghullám visszaverődésén alapul. Az így meghatározott információkat a készülék WiFi technológiával továbbítja a hozzá csatlakoztatott - tőle akár 50 m-re lévő - iphone, ipad vagy bármilyen más okos eszköz, Android rendszerű okostelefon, táblagép, stb felé, melynek kijelzőjén ezt követően megjelenik a számunkra fontos összes víz alatti információ, mint a víz mélysége, a víz hőmérséklete, a meder kontúrja, valamint az észlelt halak helye a vízoszlop mélységében. 1. ábra 2. ábra 2 A Készülék használatához szükséges előkészületek Ahhoz, hogy a készülékünket használni tudjuk, két feladatot kell elvégezni: Egyrészt telepíteni kell okos készülékünkre a radar programját. Ezt a műveletet egyszer a radar legelső használata előtt kell elvégezni. Másrészt fel kell tölteni a radar akkumulátorát. 2.1 A radar programjának telepítése A radar programját a többi okos eszközös alkalmazás telepítéséhez hasonlóan az alábbi helyről lehet letölteni: IOS rendszerű telefon, táblagép esetén az AppStore ról ANDROID rendszerű okostelefon, táblagép esetén a Play áruház ból (angol nyelv beállítása esetén Google Play) 3

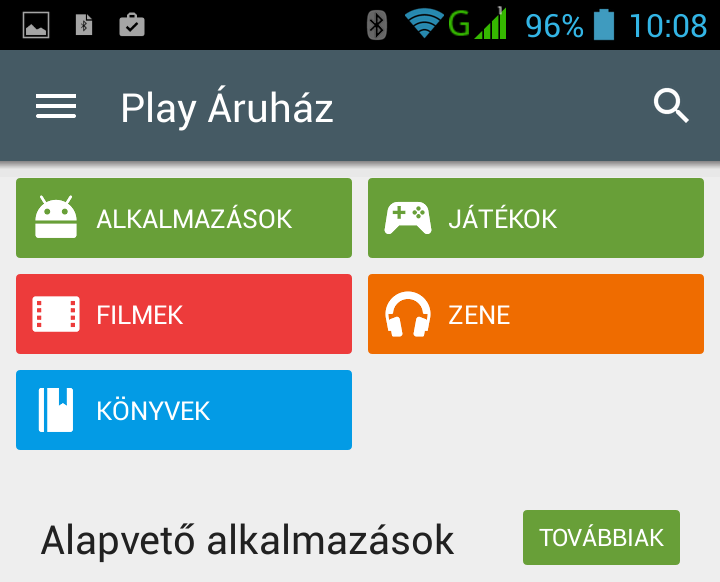

4 A telepítés menete (Androidos telepítés bemutatásával): Play áruház alkalmazás indítása az ikonra kattintással Rákattintunk a kereső mező ikonjára A kereső szöveg beírása előtt ide kell kattintani. 4

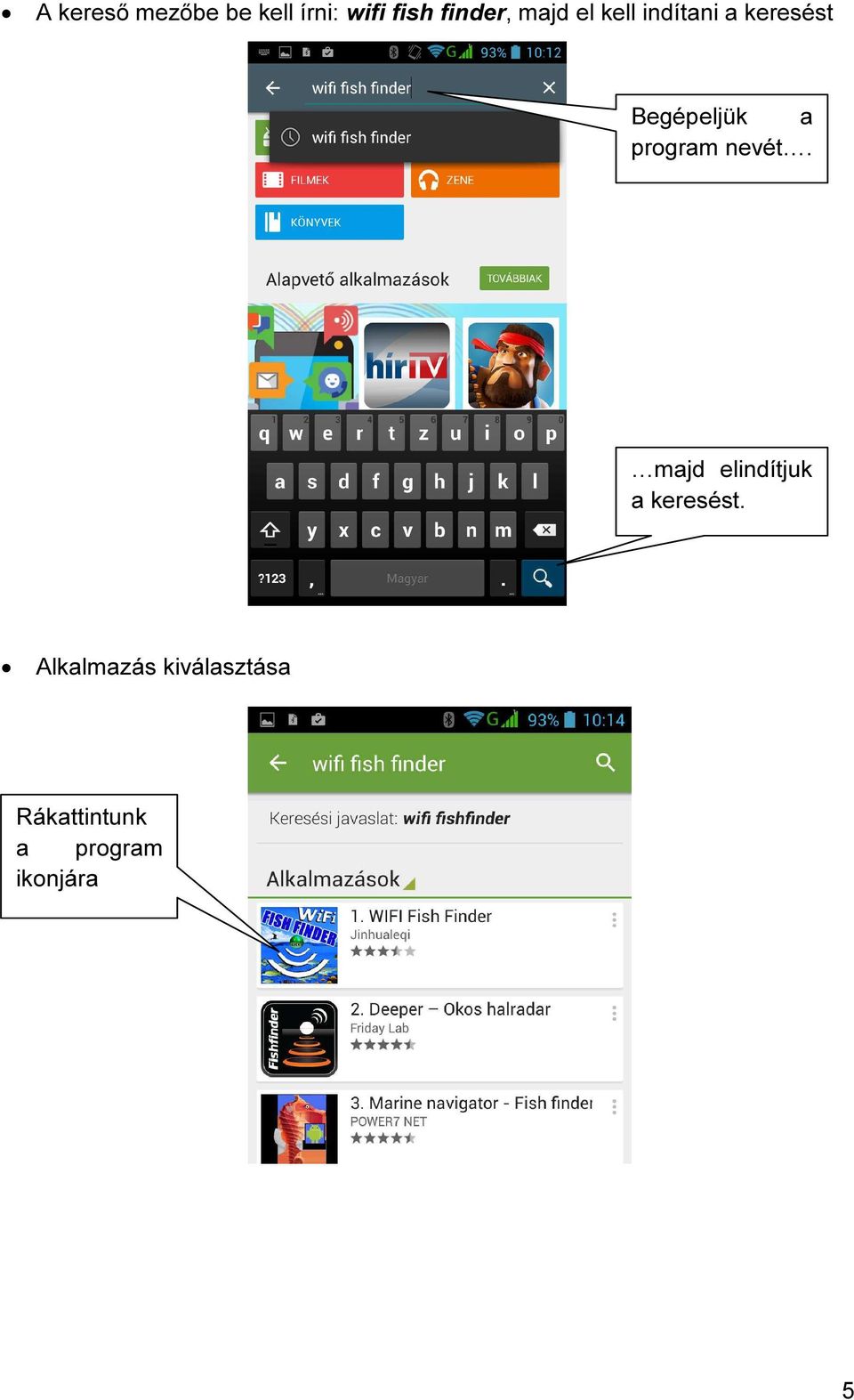

5 A kereső mezőbe be kell írni: wifi fish finder, majd el kell indítani a keresést Begépeljük a program nevét. majd elindítjuk a keresést. Alkalmazás kiválasztása Rákattintunk a program ikonjára 5

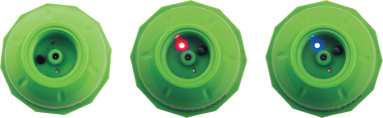

6 Alkalmazás telepítése A program telepítéséhez kattintson ide! 2.2 A radar akkumulátorának feltöltése A készülék beépített lítium akkumulátorral működik, ezért használat előtt ne felejtse el feltölteni. Lépései: Ehhez először csavarja szét a jelátalakítót. Csatlakoztassa a töltőt. A csatlakozási pont középen található. Töltés közben a piros led világít, jelezve, hogy a készülék töltés alatt van. Ha a készülék teljesen feltöltött állapotban van, a piros led kialszik. Használat előtt a készüléket kapcsolja be. A kék led jelzi a radar üzemképes állapotát. Ezt követően csavarjuk vissza a készülék fedelét, hogy megóvjuk azt a víztől. 6

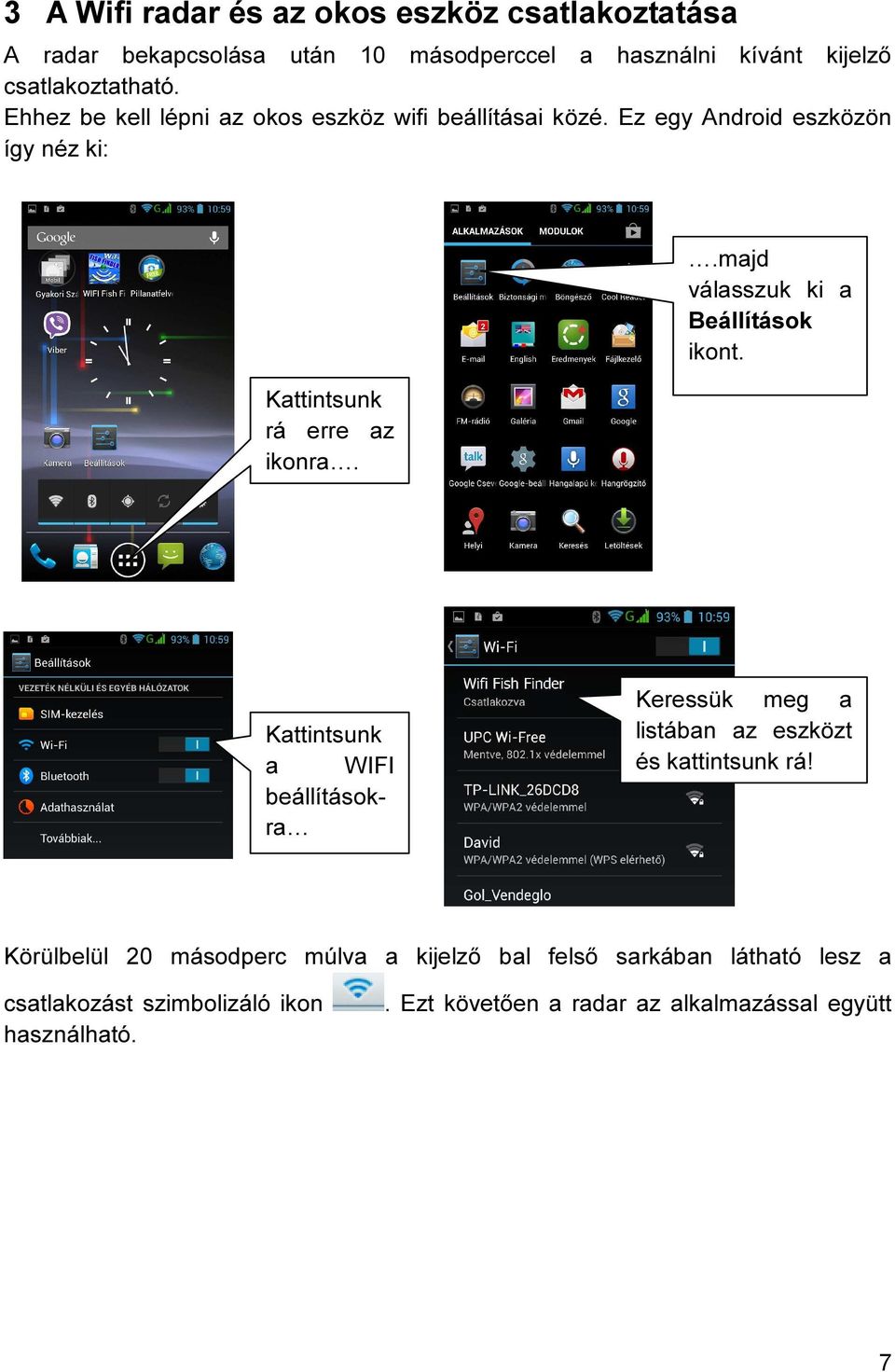

7 3 A Wifi radar és az okos eszköz csatlakoztatása A radar bekapcsolása után 10 másodperccel a használni kívánt kijelző csatlakoztatható. Ehhez be kell lépni az okos eszköz wifi beállításai közé. Ez egy Android eszközön így néz ki: Kattintsunk rá erre az ikonra..majd válasszuk ki a Beállítások ikont. Kattintsunk a WIFI beállításokra Keressük meg a listában az eszközt és kattintsunk rá! Körülbelül 20 másodperc múlva a kijelző bal felső sarkában látható lesz a csatlakozást szimbolizáló ikon használható.. Ezt követően a radar az alkalmazással együtt 7

8 4 A radar vízbe juttatása Az akku feltöltés és a radar fedelének visszahelyezése után a készülék készen áll arra, hogy zsinórunk végére csatolva a vízbe dobjuk. Nem kell mást tennünk csak - mint egy hagyományos úszós szereléket bedobnunk. Megjegyzés: A készülék a vízbe esés pillanatában kissé elmerül, így sekély vízben a víz alatti szilárd tárgyak kárt okozhatnak benne. Ennek megfelelően a készülék bedobással történő használata csak 30 cm-től nagyobb mélységű víz esetén javasolt. 5 A program használata 5.1 Program indítása A sikeres telepítés után a program parancsikonja felkerül az okos eszköz nyitóképernyőjére. Az indításhoz Erre az ikonra kell kattintani: Indításhoz koppintás erre az ikonra. Sikeres indítást követően megjelenik a rendszer főmenüje: 8

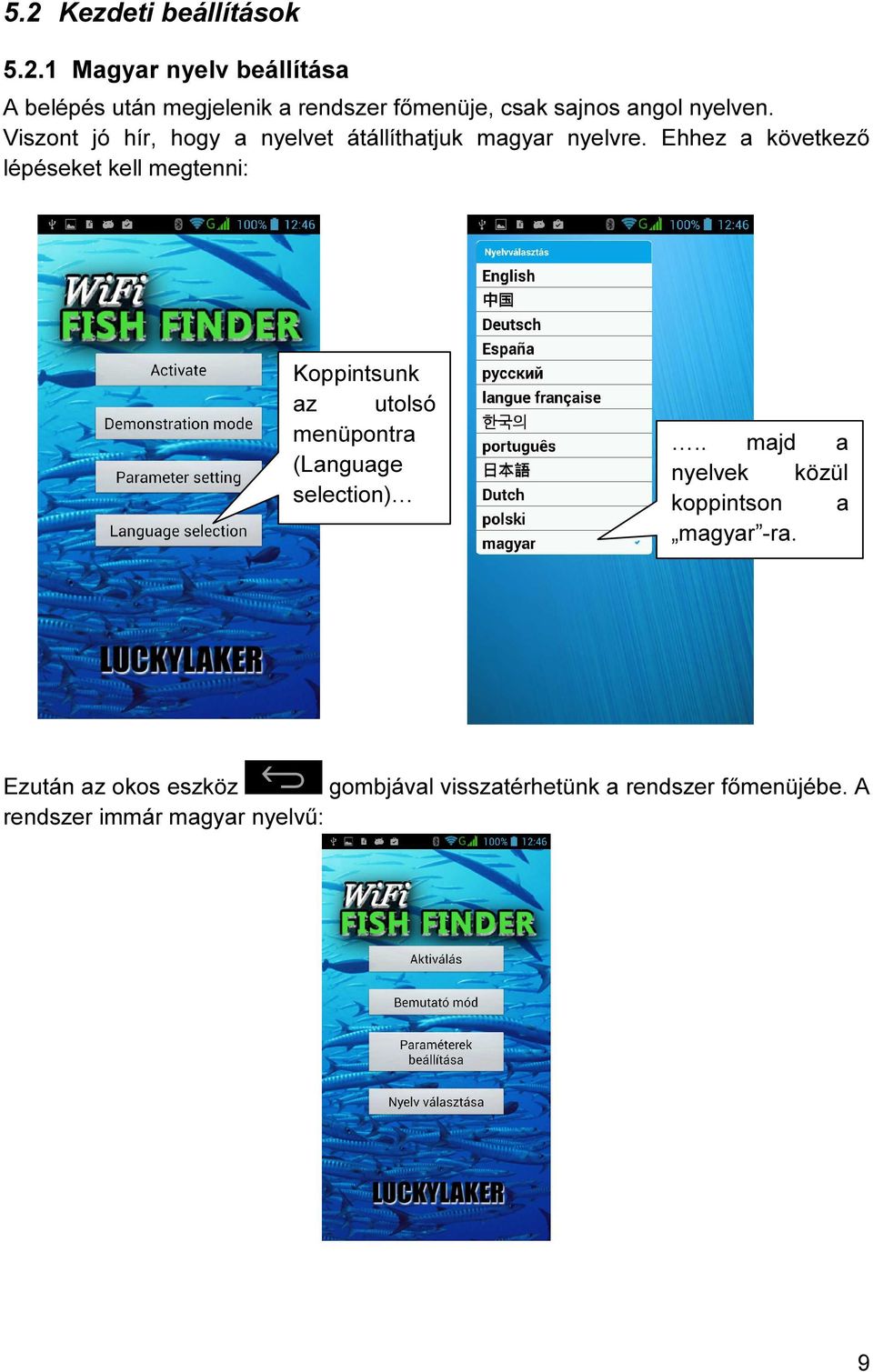

9 5.2 Kezdeti beállítások Magyar nyelv beállítása A belépés után megjelenik a rendszer főmenüje, csak sajnos angol nyelven. Viszont jó hír, hogy a nyelvet átállíthatjuk magyar nyelvre. Ehhez a következő lépéseket kell megtenni: Koppintsunk az utolsó menüpontra (Language selection).. majd a nyelvek közül koppintson a magyar -ra. Ezután az okos eszköz gombjával visszatérhetünk a rendszer főmenüjébe. A rendszer immár magyar nyelvű: 9

10 5.2.2 Wifi radar aktiválása Ahhoz, hogy a radar a valós adatokat küldje az okos eszközünk felé szükséges a radar aktiválása. Aktiválás hiányában a radar nem küldi a jeleket az okos eszközünk felé, ami azt jelenti, hogy nem látjuk a meder adatokat a képernyőn. Az aktiválással gyakorlatilag meghatározzuk, hogy a radar milyen okos eszköz(ök) felé továbbítsa az adatokat. Egy okos eszközhöz csak egy WiFi radar párosítható, ellenben egy radar egységhez 5 okos készülék is párosítható, melyek mindegyikét külön aktiválni kell. (Az öt eszköz közül egyszerre csak egy használható.) A főmenü első menüpontjának neve árulkodik arról, hogy a radart az okos eszközön aktiválták már, vagy még nem történt meg ez a művelet. Amennyiben a menüpont neve Aktiválás, ez arra utal, hogy az aktiválás még nem történt meg. Az Aktív üzemmód azonban azt jelzi, hogy az aktiválás már megtörtént. Az aktiválás előtt győződjünk meg arról, hogy a Wifi radar és az okos eszköz Wifi kapcsolatban van egymással. Erről bővebben a 3 A Wifi radar és az okos eszköz csatlakoztatása című fejezetben olvashat. Amennyiben a wifi kapcsolat nem jött létre a radar és az okos eszköz között, az aktiválás nem végezhető el. Az aktiválás menete: Koppintsunk az Aktiválás menüpontra a főmenüben Ide kell beírni a radar sorozatszámát (12 karakter) majd koppintson az Aktiválás ra! A sikeres aktiváláskor a program főmenüjének első menüpontja Aktiválás-ról Aktív üzemmód-ra változik. 10

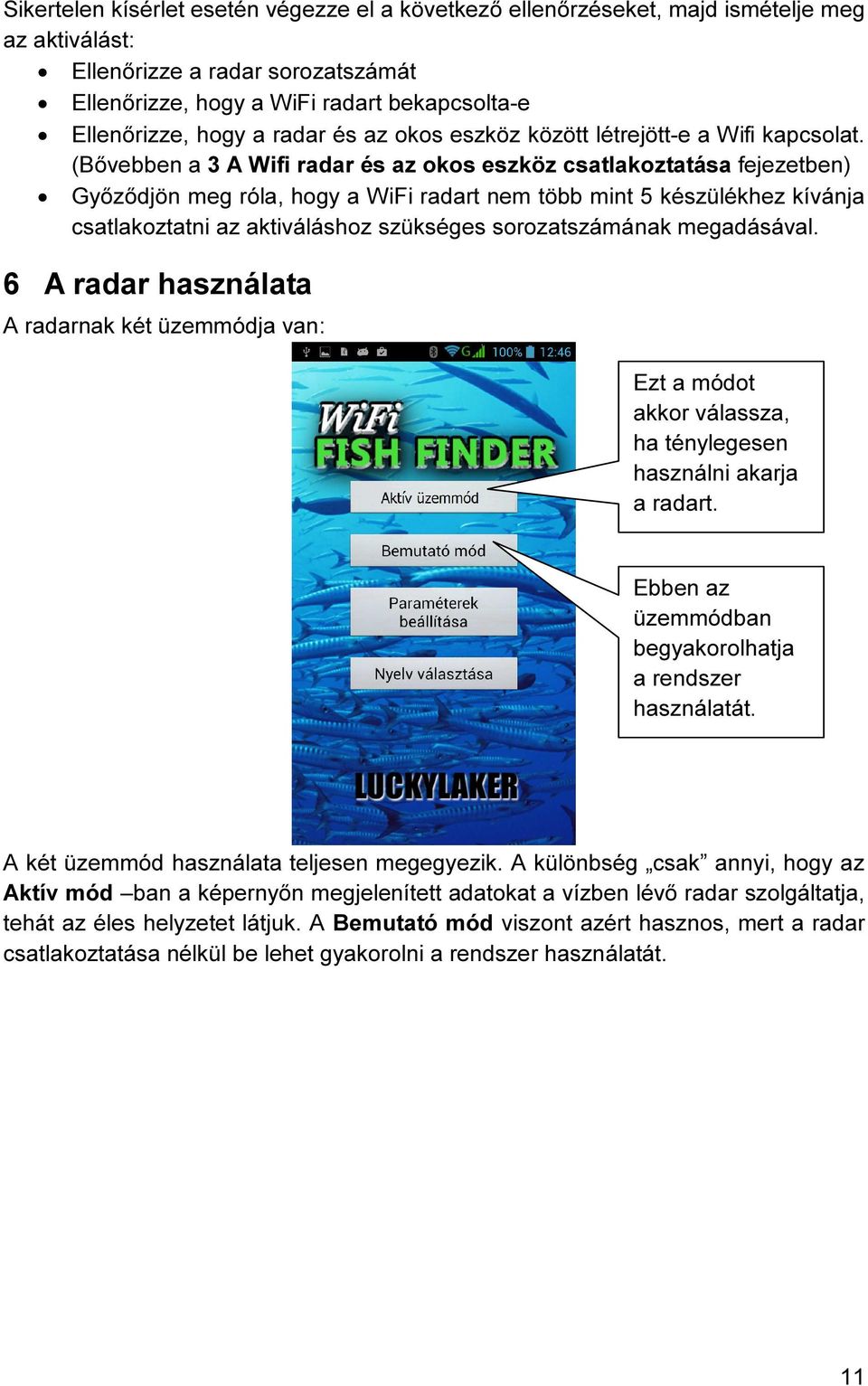

11 Sikertelen kísérlet esetén végezze el a következő ellenőrzéseket, majd ismételje meg az aktiválást: Ellenőrizze a radar sorozatszámát Ellenőrizze, hogy a WiFi radart bekapcsolta-e Ellenőrizze, hogy a radar és az okos eszköz között létrejött-e a Wifi kapcsolat. (Bővebben a 3 A Wifi radar és az okos eszköz csatlakoztatása fejezetben) Győződjön meg róla, hogy a WiFi radart nem több mint 5 készülékhez kívánja csatlakoztatni az aktiváláshoz szükséges sorozatszámának megadásával. 6 A radar használata A radarnak két üzemmódja van: Ezt a módot akkor válassza, ha ténylegesen használni akarja a radart. Ebben az üzemmódban begyakorolhatja a rendszer használatát. A két üzemmód használata teljesen megegyezik. A különbség csak annyi, hogy az Aktív mód ban a képernyőn megjelenített adatokat a vízben lévő radar szolgáltatja, tehát az éles helyzetet látjuk. A Bemutató mód viszont azért hasznos, mert a radar csatlakoztatása nélkül be lehet gyakorolni a rendszer használatát. 11

12 6.1 A radar fő képernyője Ahhoz, hogy a radar fő képernyője megjelenjen, koppintsunk az Aktív / Bemutató mód menüpontra a főmenüben. Aktuális vízmélység Radar wifi jel erősség Aktuális vízhőmérséklet a vízfelszínen Radar akkumulátor állapot Vizsgált vízoszlop magassága, állítható felső és alsó határral és osztással Mederfenék Észlelt hal és a hal aktuális mélysége E pont felett van a radar. A vízmélység erre vonatkozik. 15. ábra A főmenübe való visszatéréshez koppintson az okos eszköz gombjára. Minderről egy kicsit részletesebben: Vízmélység A radar mérési tartománya: 0.4 m - 45 m, 10 cm es pontossággal. Vízhőmérséklet A mért hőmérséklet a víz felszíni hőmérsékletére vonatkozik, mivel mérő szonda a vízfelszínnel van kapcsolatban. A hőmérséklet mérési tartománya C és C közötti, 0.1 C-os pontossággal. Vizsgált vízoszlop magassága állítható alsó és felső határral A skála segítségével ellenőrizheti a vízmélységet és a halak tartózkodási helyére vonatkozó információt, továbbá változtathatja a vizsgált mélység tartományát. Ennek megfelelően maximális lehetőséget biztosít a számunkra legérdekesebb, halak körüli terület feltérképezésére. 12

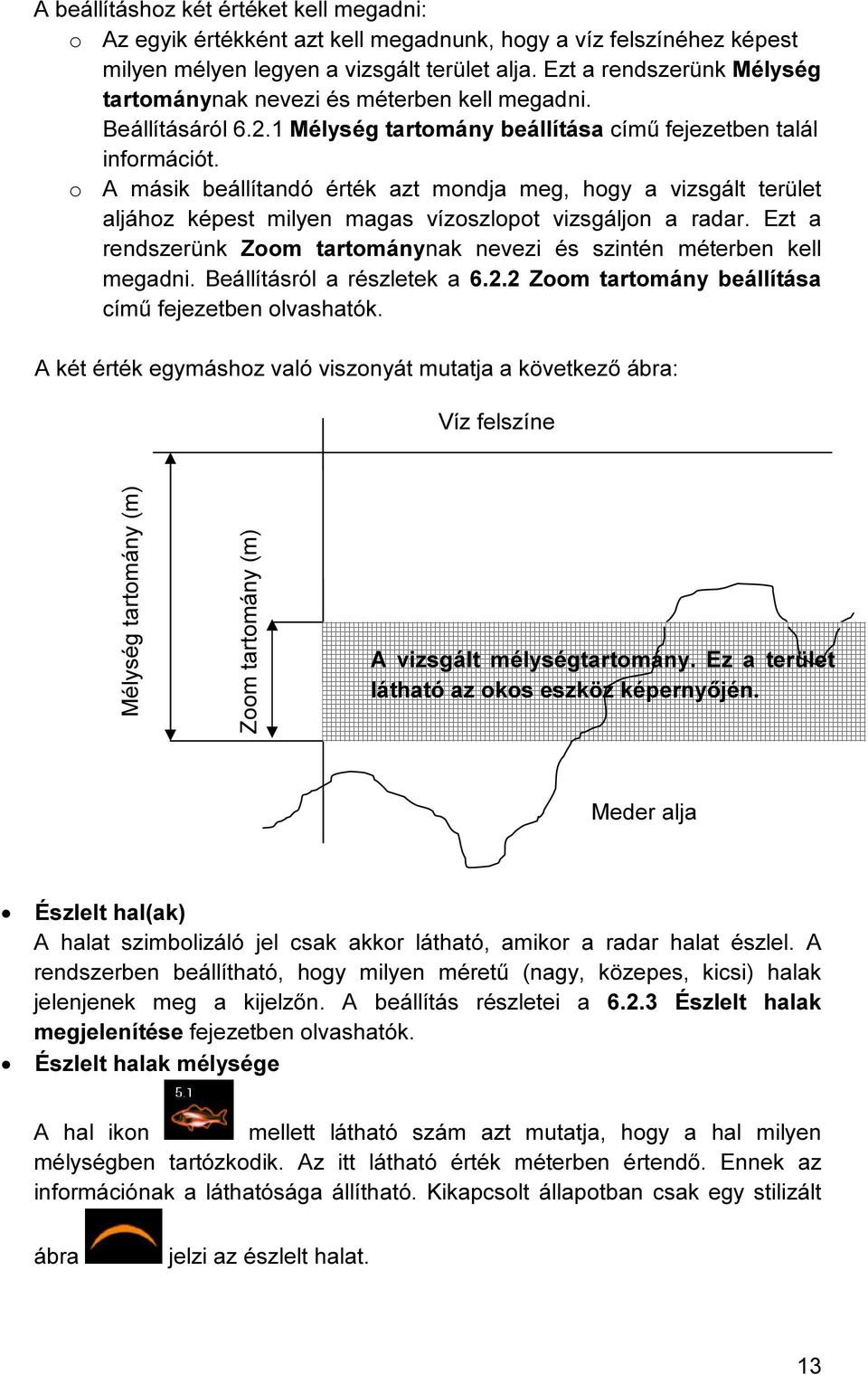

13 A beállításhoz két értéket kell megadni: o Az egyik értékként azt kell megadnunk, hogy a víz felszínéhez képest milyen mélyen legyen a vizsgált terület alja. Ezt a rendszerünk Mélység tartománynak nevezi és méterben kell megadni. Beállításáról Mélység tartomány beállítása című fejezetben talál információt. o A másik beállítandó érték azt mondja meg, hogy a vizsgált terület aljához képest milyen magas vízoszlopot vizsgáljon a radar. Ezt a rendszerünk Zoom tartománynak nevezi és szintén méterben kell megadni. Beállításról a részletek a Zoom tartomány beállítása című fejezetben olvashatók. A két érték egymáshoz való viszonyát mutatja a következő ábra: Víz felszíne Mélység tartomány (m) Zoom tartomány (m) A vizsgált mélységtartomány. Ez a terület látható az okos eszköz képernyőjén. Meder alja Észlelt hal(ak) A halat szimbolizáló jel csak akkor látható, amikor a radar halat észlel. A rendszerben beállítható, hogy milyen méretű (nagy, közepes, kicsi) halak jelenjenek meg a kijelzőn. A beállítás részletei a Észlelt halak megjelenítése fejezetben olvashatók. Észlelt halak mélysége A hal ikon mellett látható szám azt mutatja, hogy a hal milyen mélységben tartózkodik. Az itt látható érték méterben értendő. Ennek az információnak a láthatósága állítható. Kikapcsolt állapotban csak egy stilizált ábra jelzi az észlelt halat. 13

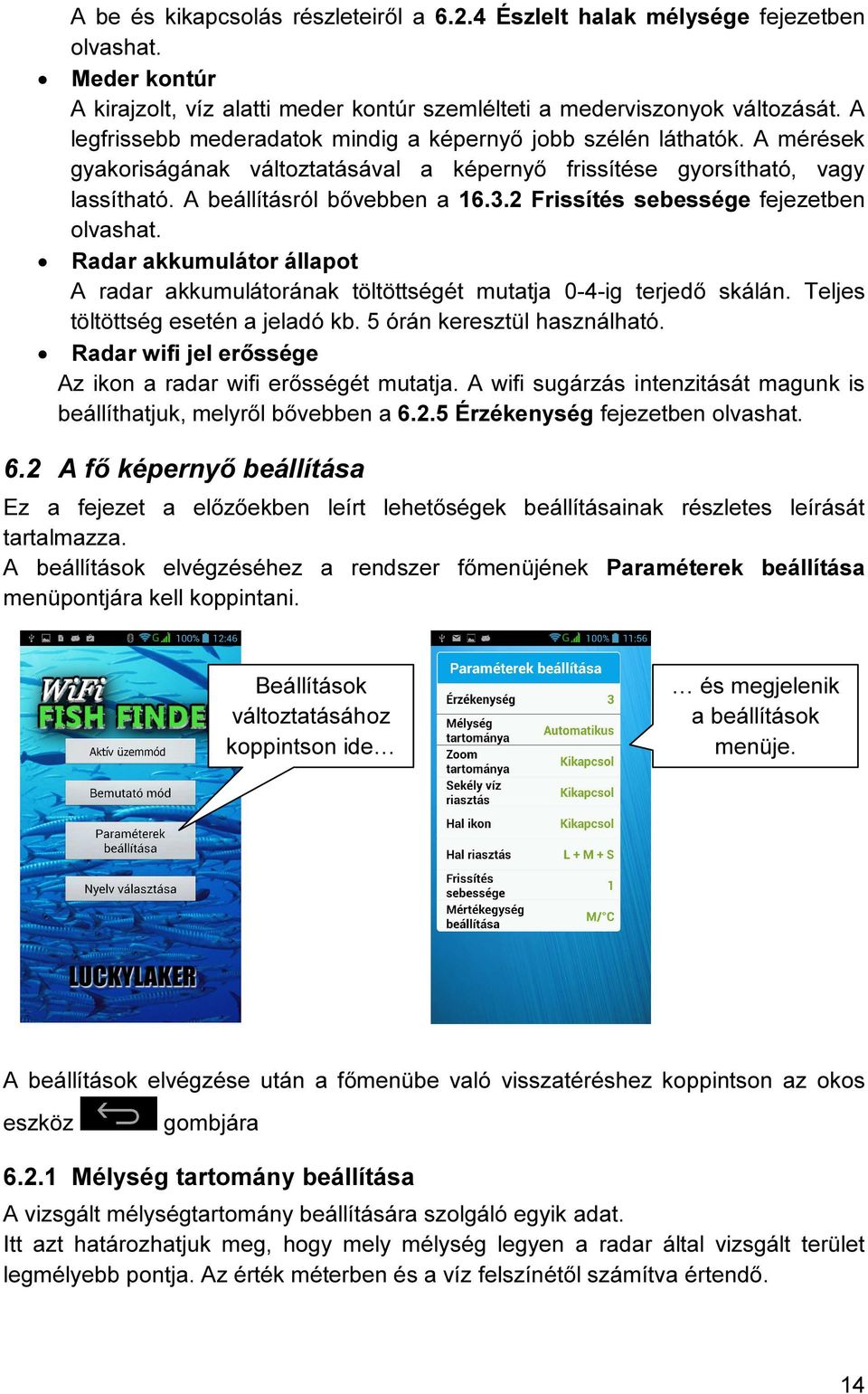

14 A be és kikapcsolás részleteiről a Észlelt halak mélysége fejezetben olvashat. Meder kontúr A kirajzolt, víz alatti meder kontúr szemlélteti a mederviszonyok változását. A legfrissebb mederadatok mindig a képernyő jobb szélén láthatók. A mérések gyakoriságának változtatásával a képernyő frissítése gyorsítható, vagy lassítható. A beállításról bővebben a Frissítés sebessége fejezetben olvashat. Radar akkumulátor állapot A radar akkumulátorának töltöttségét mutatja 0-4-ig terjedő skálán. Teljes töltöttség esetén a jeladó kb. 5 órán keresztül használható. Radar wifi jel erőssége Az ikon a radar wifi erősségét mutatja. A wifi sugárzás intenzitását magunk is beállíthatjuk, melyről bővebben a Érzékenység fejezetben olvashat. 6.2 A fő képernyő beállítása Ez a fejezet a előzőekben leírt lehetőségek beállításainak részletes leírását tartalmazza. A beállítások elvégzéséhez a rendszer főmenüjének Paraméterek beállítása menüpontjára kell koppintani. Beállítások változtatásához koppintson ide és megjelenik a beállítások menüje. A beállítások elvégzése után a főmenübe való visszatéréshez koppintson az okos eszköz gombjára Mélység tartomány beállítása A vizsgált mélységtartomány beállítására szolgáló egyik adat. Itt azt határozhatjuk meg, hogy mely mélység legyen a radar által vizsgált terület legmélyebb pontja. Az érték méterben és a víz felszínétől számítva értendő. 14

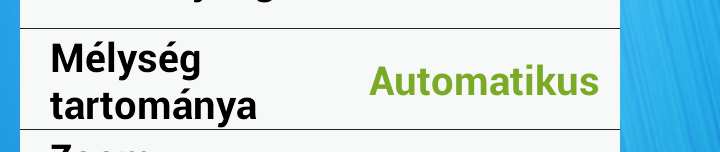

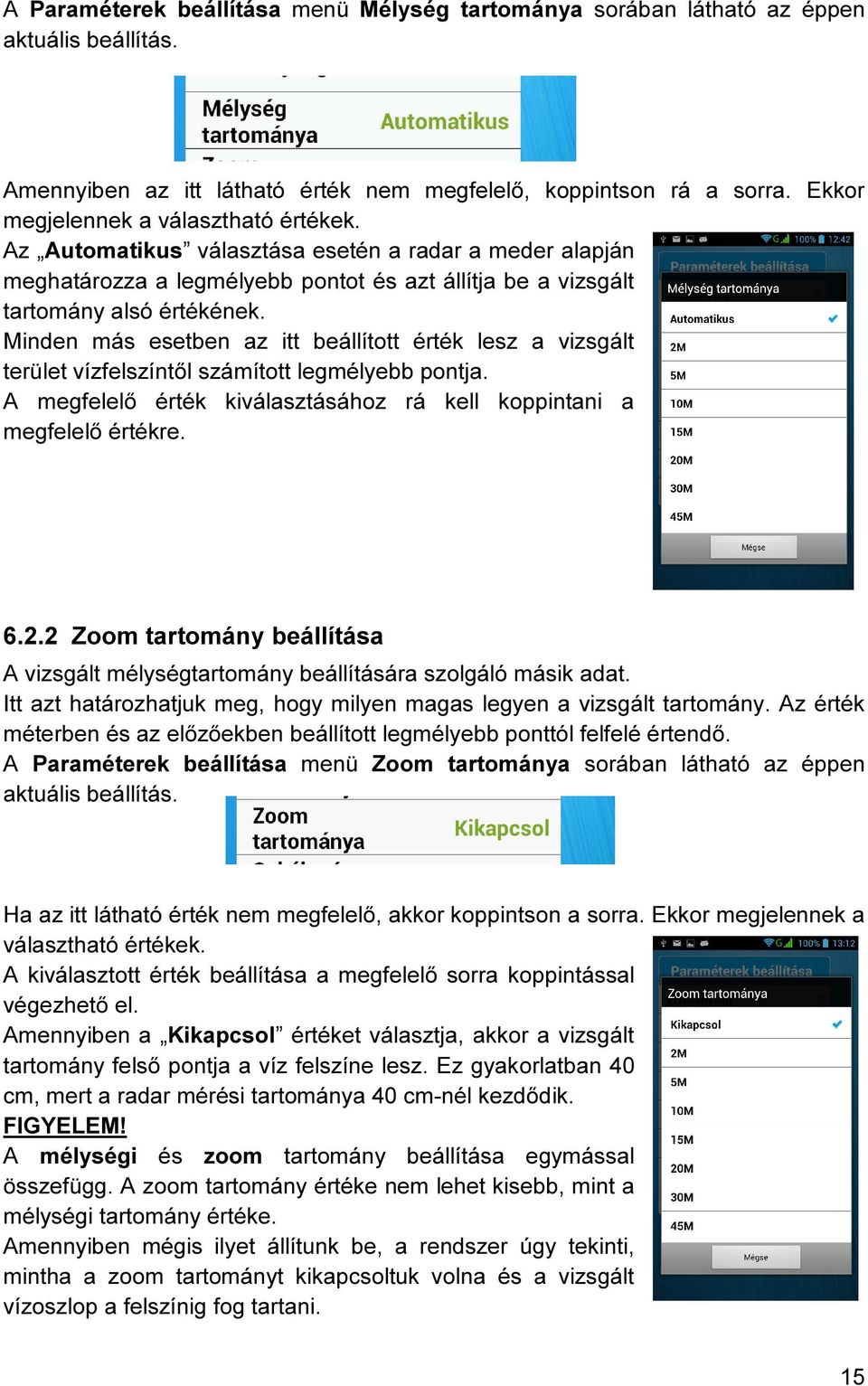

15 A Paraméterek beállítása menü Mélység tartománya sorában látható az éppen aktuális beállítás. Amennyiben az itt látható érték nem megfelelő, koppintson rá a sorra. Ekkor megjelennek a választható értékek. Az Automatikus választása esetén a radar a meder alapján meghatározza a legmélyebb pontot és azt állítja be a vizsgált tartomány alsó értékének. Minden más esetben az itt beállított érték lesz a vizsgált terület vízfelszíntől számított legmélyebb pontja. A megfelelő érték kiválasztásához rá kell koppintani a megfelelő értékre Zoom tartomány beállítása A vizsgált mélységtartomány beállítására szolgáló másik adat. Itt azt határozhatjuk meg, hogy milyen magas legyen a vizsgált tartomány. Az érték méterben és az előzőekben beállított legmélyebb ponttól felfelé értendő. A Paraméterek beállítása menü Zoom tartománya sorában látható az éppen aktuális beállítás. Ha az itt látható érték nem megfelelő, akkor koppintson a sorra. Ekkor megjelennek a választható értékek. A kiválasztott érték beállítása a megfelelő sorra koppintással végezhető el. Amennyiben a Kikapcsol értéket választja, akkor a vizsgált tartomány felső pontja a víz felszíne lesz. Ez gyakorlatban 40 cm, mert a radar mérési tartománya 40 cm-nél kezdődik. FIGYELEM! A mélységi és zoom tartomány beállítása egymással összefügg. A zoom tartomány értéke nem lehet kisebb, mint a mélységi tartomány értéke. Amennyiben mégis ilyet állítunk be, a rendszer úgy tekinti, mintha a zoom tartományt kikapcsoltuk volna és a vizsgált vízoszlop a felszínig fog tartani. 15

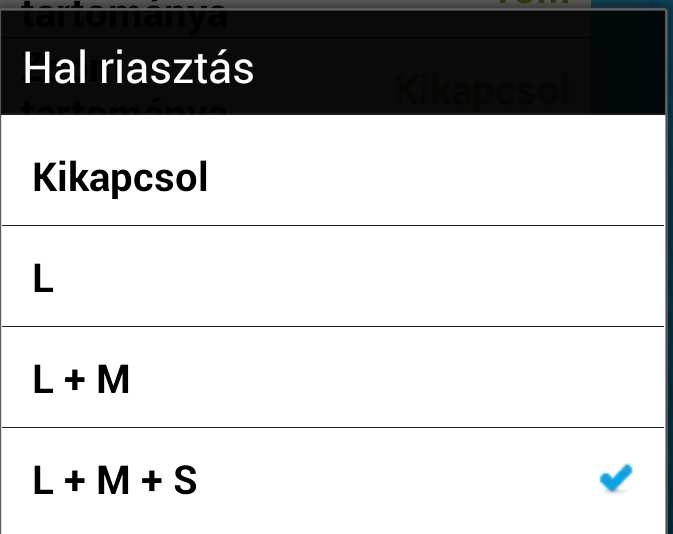

16 A mélységi és zoom tartomány kapcsolata az alábbi ábrán látható: Víz felszíne Mélység tartomány (m) Zoom tartomány (m) A vizsgált mélységtartomány. Ez a terület látható az okos eszköz képernyőjén Észlelt halak megjelenítése Ezzel a beállítással szabályozhatjuk, hogy milyen méretű halak jelenjenek meg a kijelzőn. A Paraméterek beállítása menü Hal riasztás sorában látható az éppen aktuális beállítás. Ha az itt látható érték nem megfelelő, akkor koppintson a sorra. Ekkor megjelennek a választható értékek. Lehetséges beállítások: Kikapcsol nem jeleníti meg az észlelt halakat L csak a nagy méretű halakat jeleníti meg L + M a nagy és közepes méretű halakat jeleníti meg L + M + S minden észlelt halat megjelenít 16

17 6.2.4 Észlelt halak mélysége Ezzel a beállítással elérhetjük, hogy a hal észlelése esetén azt is megjelenítse a rendszer, hogy a hal milyen mélységben van. A Paraméterek beállítása menü Hal ikon sorában látható az éppen aktuális beállítás. Ha az itt látható érték nem megfelelő, akkor koppintson a sorra és válassza ki a megfelelő értéket. Kikapcsolt állapotban a halat csak egy stilizált kép jelzi: Bekapcsolt állapotban a halat egy ikon és a mélységet jelző szám jelzi: Érzékenység Ezzel a beállítással szabályozható, hogy milyen erős legyen a vízben lévő radar wifi teljesítménye. Nagyobb teljesítmény nagyobb távolságban lévő okos eszközökhöz szükséges, de ekkor a radar üzemideje a a nagyobb áramfelvétel miatt csökken. Kisebb teljesítmény kisebb távolságok áthidalására alkalmas, de növekszik a radar üzemideje. A Paraméterek beállítása menü Érzékenység sorában látható az éppen aktuális beállítás. Az alapbeállítás a 3 as szint. Amennyiben meg szeretné változtatni ezt szintet, akkor koppintson rá erre a sorra és válassza ki a megfelelő értéket. Az 1 es szint jelenti a legkisebb, az 5-ös a legnagyobb teljesítményt. 6.3 Egyéb beállítások A rendszernek van néhány egyéb, de olykor nagyon fontos beállítási lehetősége. Ebben a fejezetben ezeket tekintjük át Sekély víz riasztás A sekély víz riasztás bekapcsolásával a készülékünk hanggal és a képernyőn is figyelmeztet, ha a radar túl sekély vizet talál maga alatt. A Paraméterek beállítása menü Sekély víz riasztás sorában látható az éppen aktuális beállítás. 17
