2 Tartalomjegyzék Fontos biztonsági útmutatások... 3 Áttekintés... 6 A csomag tartalma...6 Távirányító elemei...7 Távirányító használata...7 A projektor jellemzői...8 Projektor külső nézete...9 Kezelőszervek és működésük...11 Kezelőpanel...11 Távirányító...12 A projektor elhelyezése A hely kiválasztása...14 A vetített kép beállítása kívánság szerinti méretre...15 Vetítési méretek...16 A vetítőlencsék eltolása...19 Csatlakoztatás videoeszközhöz Előkészületek...20 HDMI eszközök csatlakoztatása...20 MHL-eszközök csatlakoztatása...21 S-videoeszközök csatlakoztatása...21 Videoeszközök csatlakoztatása...22 Számítógép csatlakoztatása...23 Monitor csatlakoztatása...23 A projektor használata A projektor bekapcsolása...24 Bemenőforrás kiválasztása...25 A menük használata...26 A projektor biztosítása...27 Biztonsági kábelzár használata...27 A jelszavas védelem használata...27 A vetített kép beállítása...30 A vetítési szög állítása...30 A kép automatikus korrekciója...30 A képméret és élesség finombeállítása...30 A képtorzulás kijavítása Az előre beállított és a felhasználói módok használata A képminőség finomhangolása Fejlett képminőség vezérlők A képarány kiválasztása Fal színének beállítása A kép elrejtése A vezérlőgombok zárolása A kép kimerevítése A hang beállítása A tesztminta használata Az oktatósablonok használata A lámpa üzemmód beállítása A projektor vezérlése vezetékes LAN-hálózaton keresztül Működés nagy tengerszint feletti magasságon A projektor kikapcsolása A képernyőmenük (OSD) További információk A projektor ápolása Lámpa információk A lámpa üzemidejének meghatározása Lámpa élettartamának meghosszabbítása A lámpacsere időzítése A lámpa cseréje Jelzőlámpák Hibaelhárítás Specifikációk Garancia és copyright információk Tartalomjegyzék

3 Köszönjük, hogy választása a minőségi BenQ projektorra esett! Tervezésekor fontos szempont volt, hogy házimozi környezetben is tökéletesen élvezhető képet nyújtson. A legjobb eredmények érdekében tanulmányozza át figyelmesen a kézikönyvet, amely eligazítást nyújt a vezérlő menüvel és a működéssel kapcsolatban. Fontos biztonsági útmutatások A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak akkor garantálható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett útmutatásokat. 1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. A kézikönyvet tartsa biztonságos helyen, hogy azt később is használhassa referenciaként. 2. A projektort mindig sima, vízszintes felületre helyezve használja. - Soha ne helyezze a projektort ingatag kocsira, állványra vagy asztalra, mert az onnan leeshet és megsérülhet; - Ne helyezzen gyúlékony anyagot a projektor közelébe; - Használat közben ne döntse meg balra vagy jobbra 10 foknál nagyobb szögben, vagy előrehátra irányban 15 foknál nagyobb szögben. 4. Ne helyezze a projektort az alábbi környezetekbe: - Zárt vagy rosszul szellőző térbe. A projektort legalább 50 cm távolságra helyezze el a faltól; körülötte legyen biztosított a levegő szabad áramlása; - Olyan helyekre, ahol a hőmérséklet extrém magassá válhat, például zárt ablakú autó belsejében; - Olyan helyekre, ahol a nedvesség, por vagy cigarettafüst beszennyezheti az optikai alkatrészeket, rövidítve a projektor élettartamát és egyben elhomályosítva a képet; 3. A projektort ne tárolja függőleges helyzetben az oldalán. Ilyenkor a projektor felborulhat, ami sérüléssel járhat vagy kár(oka)t okozhat. - Tűzriasztók közelébe; - Ahol a környezet hőmérséklete 40 C/ 104 F felett van, - Olyan helyekre, amelyek tengerszint feletti magassága nagyobb mint 1500 méter méter Fontos biztonsági útmutatások 3

4 5. Ne akadályozza a projektor szellőzőnyílásait a készülék bekapcsolása közben (ideértve a készenlét üzemmódot is): - A projektort ne takarja el semmilyen tárggyal sem; - Ne helyezze a projektort takaróra, ágyra vagy bármilyen más puha felületre. 9. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az maradandóan károsíthatja a látását. 6. Ahol ingadozó az áramellátás - az ±10 Volttal ingadozhat - javasolt a projektort feszültségstabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra - az adott helyzetnek megfelelően. 10. Ne használja a projektorlámpát a névleges élettartamánál hosszabb ideig. A névleges élettartamon messze túlmenő használat következtében a lámpa egyes ritka esetekben eltörhet/felrobbanhat. 7. A projektorra ráállni vagy tárgyat ráhelyezni tilos. 11. Működés közben a lámpa rendkívül felforrósodik. Hagyja hűlni a projektort mintegy 45 percig, mielőtt a lámpaegységet a cseréhez kiszereli. 8. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektorba fröccsenő folyadékok miatt elveszíti a garanciális jogait. Ha a projektorba mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében. 12. A projektor alkalmas a mennyezetre szerelt módhoz szükséges fordított kép vetítésére. Csak a BenQ saját mennyezeti rögzítőkészletét használja a rögzítéshez. 4 Fontos biztonsági útmutatások

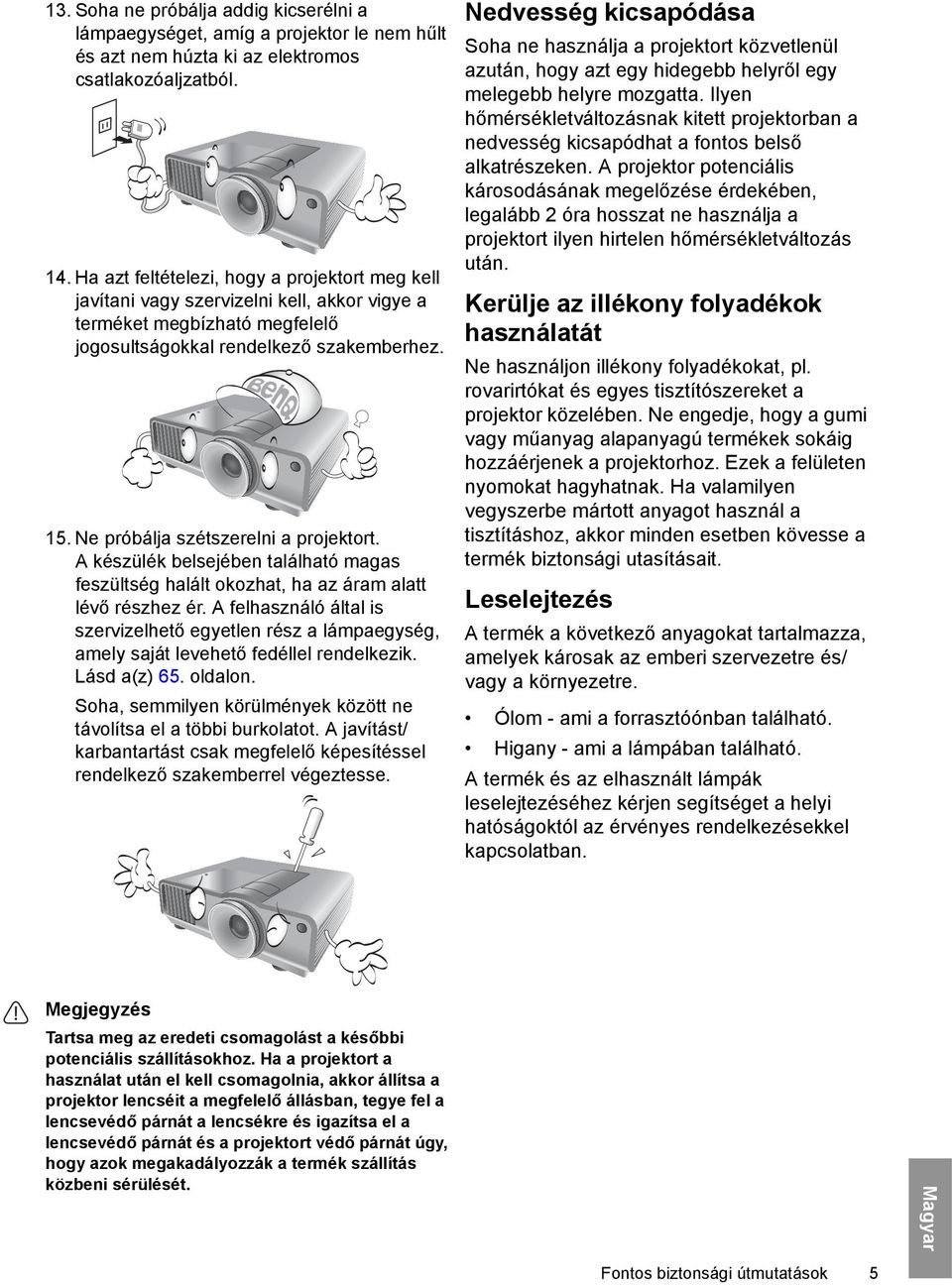

5 13. Soha ne próbálja addig kicserélni a lámpaegységet, amíg a projektor le nem hűlt és azt nem húzta ki az elektromos csatlakozóaljzatból. 14. Ha azt feltételezi, hogy a projektort meg kell javítani vagy szervizelni kell, akkor vigye a terméket megbízható megfelelő jogosultságokkal rendelkező szakemberhez. 15. Ne próbálja szétszerelni a projektort. A készülék belsejében található magas feszültség halált okozhat, ha az áram alatt lévő részhez ér. A felhasználó által is szervizelhető egyetlen rész a lámpaegység, amely saját levehető fedéllel rendelkezik. Lásd a(z) 65. oldalon. Soha, semmilyen körülmények között ne távolítsa el a többi burkolatot. A javítást/ karbantartást csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. Nedvesség kicsapódása Soha ne használja a projektort közvetlenül azután, hogy azt egy hidegebb helyről egy melegebb helyre mozgatta. Ilyen hőmérsékletváltozásnak kitett projektorban a nedvesség kicsapódhat a fontos belső alkatrészeken. A projektor potenciális károsodásának megelőzése érdekében, legalább 2 óra hosszat ne használja a projektort ilyen hirtelen hőmérsékletváltozás után. Kerülje az illékony folyadékok használatát Ne használjon illékony folyadékokat, pl. rovarirtókat és egyes tisztítószereket a projektor közelében. Ne engedje, hogy a gumi vagy műanyag alapanyagú termékek sokáig hozzáérjenek a projektorhoz. Ezek a felületen nyomokat hagyhatnak. Ha valamilyen vegyszerbe mártott anyagot használ a tisztításhoz, akkor minden esetben kövesse a termék biztonsági utasításait. Leselejtezés A termék a következő anyagokat tartalmazza, amelyek károsak az emberi szervezetre és/ vagy a környezetre. Ólom - ami a forrasztóónban található. Higany - ami a lámpában található. A termék és az elhasznált lámpák leselejtezéséhez kérjen segítséget a helyi hatóságoktól az érvényes rendelkezésekkel kapcsolatban. Megjegyzés Tartsa meg az eredeti csomagolást a későbbi potenciális szállításokhoz. Ha a projektort a használat után el kell csomagolnia, akkor állítsa a projektor lencséit a megfelelő állásban, tegye fel a lencsevédő párnát a lencsékre és igazítsa el a lencsevédő párnát és a projektort védő párnát úgy, hogy azok megakadályozzák a termék szállítás közbeni sérülését. Fontos biztonsági útmutatások 5

6 Digital Projector Quick Start Guide Áttekintés A csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Egyes tételek az adott vásárlási helyszínen nem elérhetők. Kérjük, ellenőrizze ezt a vásárlás helyén. Egyes tartozékok a vásárlás helyszíne alapján különbözhetnek. A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. Projektor Távirányító Elemek Garanciajegy Felhasználói kézikönyv CD Rövid útmutató Hálózati kábel VGA kábel 6 Áttekintés

7 Távirányító elemei 1. Az elemtartó fedelének kinyitásához fordítsa a távirányítót a hátoldalával felfelé, az ujjbarázdákon kifejtett nyomással csúsztassa a fedelet a nyíllal jelölt irányba az ábra szerint. A fedél ekkor lecsúszik. 2. Az elemeket (ha szükséges) vegye ki, és illesszen be két új AAA elemet, ügyelve, hogy az elemeket az elemtartó alján jelzett polaritásnak megfelelően helyezze be. A pozitívot (+) a pozitívhoz és a negatívot (-) a negatívhoz illessze. 3. A fedél visszahelyezéséhez illessze azt az házhoz és csúsztassa vissza a helyére. A helyére érve kattanást hall. Megjegyzések az elemek használatával kapcsolatban Ne használja vegyesen a régi elemeket az új elemekkel, vagy ne használjon egyszerre különböző típusú elemeket. Ügyeljen, hogy a távirányító és az elemek ne maradjanak túl meleg vagy párás környezetben, például a konyhában, a fürdőszobában, a szaunában, a télikertben vagy zárt autóban. A használt elemek leselejtezését a gyártó utasításainak és az érvényes helyi környezetvédelmi előírásoknak megfelelően végezze. Ha a távirányítót hosszabb ideig nem használja, akkor vegye ki az elemeket a távirányítóból, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges sérülésektől. Távirányító használata Ügyelni kell, hogy a távirányító és az infravörös érzékelők között ne legyen olyan akadály/tárgy, amely elzárná az infravörös sugár útját a projektor irányába. A távirányítót akár 8 m távolságból is használhatja az infravörös sugár középpontjától számított 30 fokos szögtartományban. A távirányítót mindig fordítsa a projektor felé, ennek ellenére a legtöbb képernyő tükrözi az infravörös sugarakat a projektor felé. Akár 8 m Approx. +30º A projektor mennyezetre szerelése Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ projektor használatával, ezért fel kell hívnunk figyelmét a személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre. Ha a projektort a mennyezetre kívánja felszerelni, nyomatékosan javasoljuk, hogy a megfelelő BenQ mennyezeti szerelőkészletet használjon, és ügyeljen a biztonságos rögzítésre. Ha nem a BenQ mennyezeti szerelőkészletet használja a projektor felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarokkal nem lesz kielégítő a rögzítés, és a projektor leesik a mennyezetről. A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ projektort vásárolta. A BenQ önálló, Kensington zárral kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a projektoron a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani akkor, ha annak rögzítése a szerelőkonzolon kilazulna. Áttekintés 7

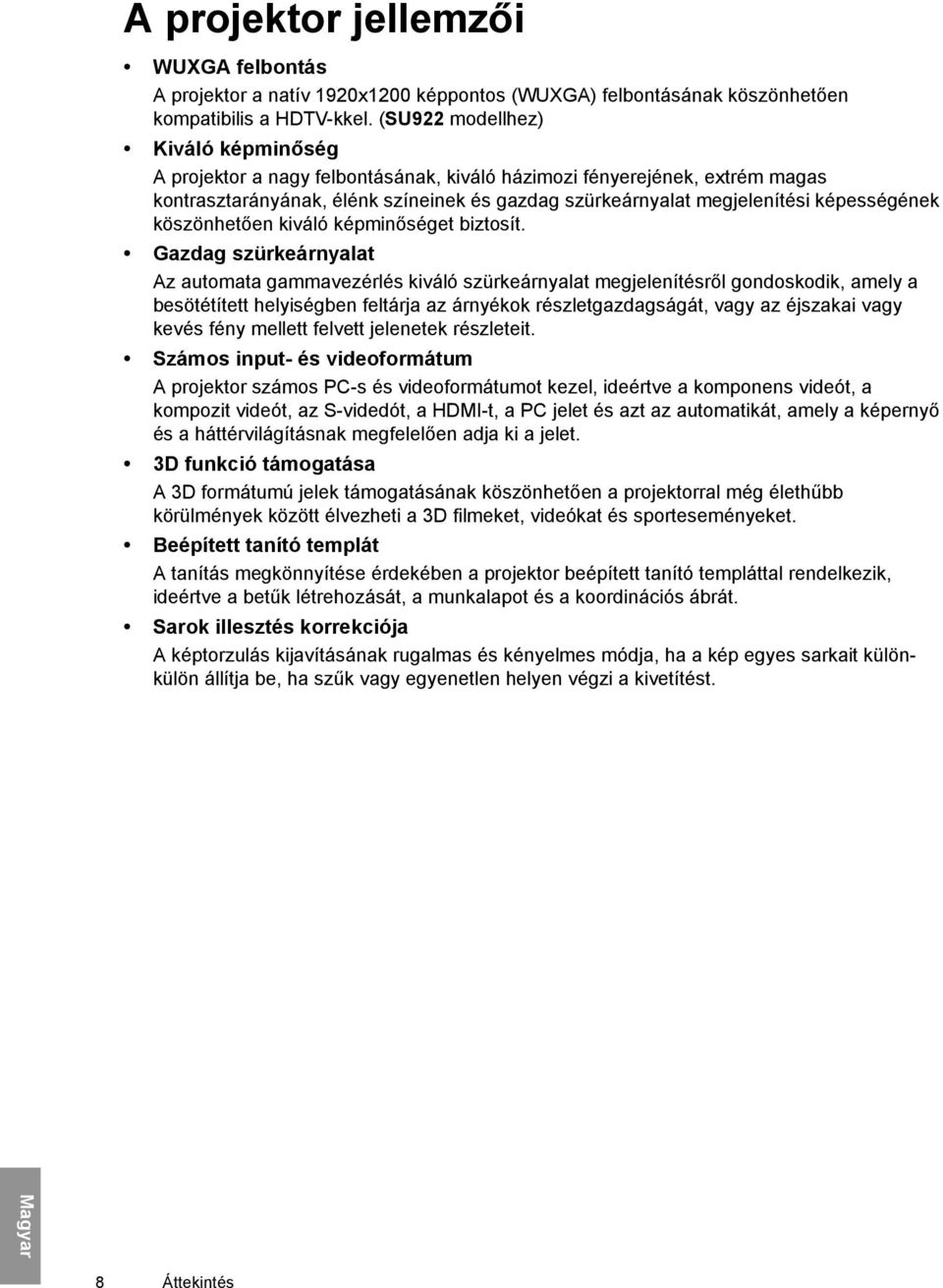

8 A projektor jellemzői WUXGA felbontás A projektor a natív 1920x1200 képpontos (WUXGA) felbontásának köszönhetően kompatibilis a HDTV-kkel. (SU922 modellhez) Kiváló képminőség A projektor a nagy felbontásának, kiváló házimozi fényerejének, extrém magas kontrasztarányának, élénk színeinek és gazdag szürkeárnyalat megjelenítési képességének köszönhetően kiváló képminőséget biztosít. Gazdag szürkeárnyalat Az automata gammavezérlés kiváló szürkeárnyalat megjelenítésről gondoskodik, amely a besötétített helyiségben feltárja az árnyékok részletgazdagságát, vagy az éjszakai vagy kevés fény mellett felvett jelenetek részleteit. Számos input- és videoformátum A projektor számos PC-s és videoformátumot kezel, ideértve a komponens videót, a kompozit videót, az S-videdót, a HDMI-t, a PC jelet és azt az automatikát, amely a képernyő és a háttérvilágításnak megfelelően adja ki a jelet. 3D funkció támogatása A 3D formátumú jelek támogatásának köszönhetően a projektorral még élethűbb körülmények között élvezheti a 3D filmeket, videókat és sporteseményeket. Beépített tanító templát A tanítás megkönnyítése érdekében a projektor beépített tanító templáttal rendelkezik, ideértve a betűk létrehozását, a munkalapot és a koordinációs ábrát. Sarok illesztés korrekciója A képtorzulás kijavításának rugalmas és kényelmes módja, ha a kép egyes sarkait különkülön állítja be, ha szűk vagy egyenetlen helyen végzi a kivetítést. 8 Áttekintés

9 Projektor külső nézete Elöl és oldal nézet Hátul nézet A csatlakoztatás részleteit lásd Csatlakoztatás videoeszközhöz a következő oldalon: Vezérlőpanel (bővebben lásd: Kezelőpanel a következő oldalon: 11.) 2. Lámpafedél 3. Hangszóró-rács 4. Vetítő lencsék 5. Elülső infravörös szenzor 6. LED jelzőfény 7. Lencsebeállító panel fedele (Bővebben lásd: Kezelőpanel a következő oldalon: 11.) 8. Szellőzőnyílás (hűtőlevegő beáramlás) 9. Váltakozó áramú hálózati kábel bemenet 10.RJ45 LAN bemeneti csatlakozó 11. RS-232 vezérlőpont A számítógép-/házimozi-vezérlő/automata rendszer csatlakoztatásához. 12.Mini B típusú USB csatlakozó 13.A típusú USB csatlakozó (5 V 1,5 A teljesítmény) (Csak külső eszköz töltéséhez) 14.HDMI-2 csatlakozó 15.HDMI-1/MHL csatlakozó 16.RGB jelkimeneti csatlakozó 17.RGB (PC)/komponens videó (YPbPr/ YCbCr) jelbemeneti csatlakozó 18.S-Video bemenet csatlakozó 19.RCA audiobemenet csatlakozó 20.Audiobemenet csatlakozó VDC kimeneti csatlakozó Külső eszközök, például elektromos vászon vagy fényvezérlő berendezés, stb. indítására használatos. Csatlakoztatásuk módjáról kérdezze a forgalmazót. 22.Biztonsági rúd 23.Kensington zár nyílása 24.Videobemenet csatlakozó 25.Mikrofon csatlakozó 26.Audiokimenet csatlakozó Áttekintés 9

10 Alulnézet Állítható láb 28.Furatok a mennyezeti rögzítéshez 29.Szűrőfedél kioldógombja (A szűrő funkció csak előre beszerelt szűrővel rendelkező modelleknél érhető el) 10 Áttekintés

11 Kezelőszervek és működésük Kezelőpanel Fókusz-beállító gyűrű A vetített kép fókusztávolságát állítja. 2. Zoom gyűrű A vetített kép méretét állítja. 3. Lencse-elmozdító gyűrű A vetített kép pozícióját állítja. 4. TEMPerature warning light (HŐMÉRSÉKLET figyelmeztető lámpa) Akkor kezd világítani vagy villogni, ha a projektor hőmérséklete túl magassá vált. 5. POWER indicator light (TÁPELLÁTÁS állapotjelző lámpa) A projektor működése közben világít vagy villog. 6. LAMP indicator light (LÁMPA jelzőlámpa) Világít vagy villog, ha a projektorlámpával probléma adódott. 7. Felső infravörös érzékelő 8. II POWER (TÁPELLÁTÁS) Ugyanazzal a funkcióval rendelkezik, mint a(z) POWER (TÁPELLÁTÁS) a távirányítón. Vált a projektor készenléti és bekapcsolt állapota között ECO BLANK (TAKARÉKOS ELREJTÉS) A képernyőkép elrejtésére használjuk. 10.MODE/ENTER (MÓD/BELÉPÉS) Ha a képernyőmenü (OSD) nki van kapcsolva, akkor a projektor sorrendben kiválasztja az egyes bemenetekhez előre meghatározott képbeállítást. Ha a képernyőmenü be van kapcsolva, akkor a kiválasztott menü elemét aktiválja. 11. MENU/EXIT (MENÜ/KILÉPÉS) Ki- és bekapcsolja a képernyőmenüt (OSD). Visszatér az előző OSD menükhöz, kilép és menti az OSD menü beállításait. 12.AUTO (AUTO.) Automatikusan megállapítja a megjelenített képhez legjobb képidőzítést. 13.Nyíl/Trapéz gombok (Bal /, Fel /, Jobb /, Le / ) Az aktuális képernyőmenüt (OSD) mozgatja a nyilakkal - az OSD menü aktiválásakor. A ferde vetítésből adódó torzult képeket korrigálja manuálisan. 14. SOURCE (FORRÁS) A távirányító forrásválasztó gombjaival azonosan működik. A bemeneti jelek között vált sorrendben. Áttekintés 11

12 Távirányító LASER (LÉZER) Látható lézerfény-mutatót bocsát ki a bemutatóhoz. A japán régióban nem érhető el Áramellátás: ON (BE)/OFF (KI) Vált a projektor készenléti és bekapcsolt állapota között. 2. Forrásválasztó gombok Kiválasztja a megjelenítendő bemeneti forrást. 3. MENU/EXIT (MENÜ/KILÉPÉS) Bekapcsolja a képernyőmenüt (OSD). Visszavált az előző OSD menüre, kilép és menti a menü beállításokat. 4. Nyíl/Trapéz gombok (Bal /, Fel /, Jobb /, Le / ) Az aktuális képernyőmenüt (OSD) mozgatja a nyilakkal - az OSD menü aktiválásakor. A ferde vetítésből adódó torzult képeket korrigálja manuálisan. 5. MODE/ENTER (MÓD/BELÉPÉS) A képernyőmenü (OSD) kiválasztott elemét aktiválja Attól függően, hogy melyik a kiválasztott bemenő jel, kiválaszt egy rendelkezésre álló képmódot. 6. ECO BLANK (TAKARÉKOS ELREJTÉS) A képernyőkép elrejtésére használjuk Csak a japán régió esetén QUICK INSTALL (GYORS TELEPÍTÉS) Megjeleníti a Gyors telepítés oldalt. Ez a billentyű a japán régióban használt távirányítóknál TEST (TESZT) jelzéssel látható. Funkcióját tekintve megegyezik a Gyors telepítés funkcióval. 9. FREEZE (Rögzítés) Kimerevíti a kivetített képet. 10.NETWORK SETTING (HÁLÓZATI BEÁLLÍTÁSOK) Közvetlenül belép a hálózati beállításokba. 11. Számgombok Számokat visz be a hálózati beállításokba. Az 1, a 2, a 3 és a 4 numerikus gombok a jelszó megadásakor nem használhatók. 12.AUTO (AUTO.) Automatikusan megállapítja a megjelenített képhez legjobb képidőzítést. 13. SOURCE (FORRÁS) Kiválasztja a megjelenítendő bemeneti forrást. 14.VOLUME+ (HANGERŐ+)/VOLUME- (HANGERŐ-) Módosítja a hangerősséget. 15.BRIGHTNESS (FÉNYERŐ) A fényerőt állítja. 16.CONTRAST (KONTRASZT) A kontrasztot állítja. 17.MUTE (Némítás) A projektor hangját kapcsolja be és ki. 18.ASPECT (KÉPARÁNY) A megjelenítés képarányát választja ki. 19.LAMP MODE (Izzó üzemmódja) A lámpa üzemmódját választja ki. 12 Áttekintés

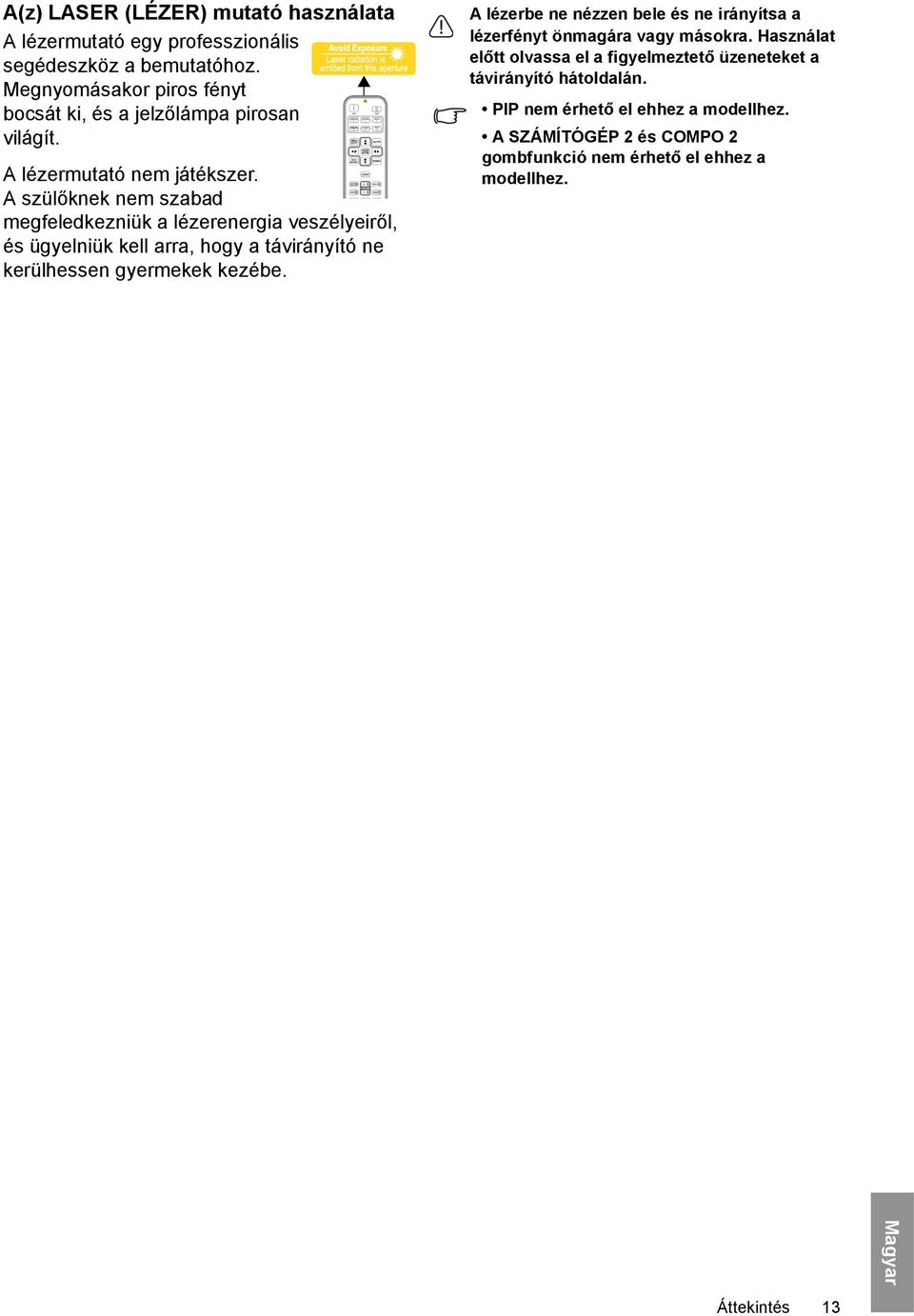

13 A(z) LASER (LÉZER) mutató használata A lézermutató egy professzionális segédeszköz a bemutatóhoz. Megnyomásakor piros fényt bocsát ki, és a jelzőlámpa pirosan világít. A lézermutató nem játékszer. A szülőknek nem szabad megfeledkezniük a lézerenergia veszélyeiről, és ügyelniük kell arra, hogy a távirányító ne kerülhessen gyermekek kezébe. A lézerbe ne nézzen bele és ne irányítsa a lézerfényt önmagára vagy másokra. Használat előtt olvassa el a figyelmeztető üzeneteket a távirányító hátoldalán. PIP nem érhető el ehhez a modellhez. A SZÁMÍTÓGÉP 2 és COMPO 2 gombfunkció nem érhető el ehhez a modellhez. Áttekintés 13

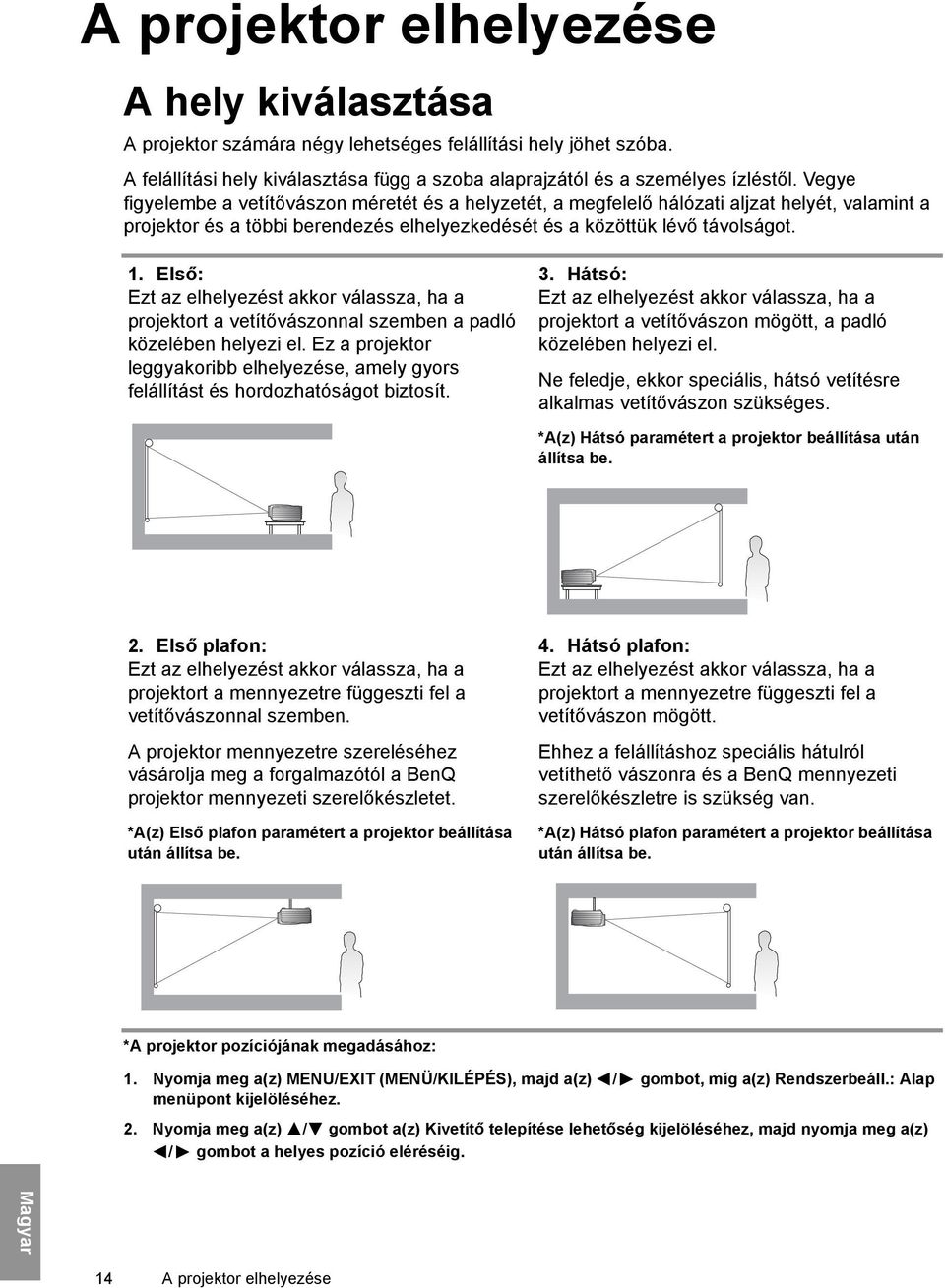

14 A projektor elhelyezése A hely kiválasztása A projektor számára négy lehetséges felállítási hely jöhet szóba. A felállítási hely kiválasztása függ a szoba alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és a helyzetét, a megfelelő hálózati aljzat helyét, valamint a projektor és a többi berendezés elhelyezkedését és a közöttük lévő távolságot. 1. Első: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászonnal szemben a padló közelében helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. 3. Hátsó: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászon mögött, a padló közelében helyezi el. Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges. *A(z) Hátsó paramétert a projektor beállítása után állítsa be. 2. Első plafon: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászonnal szemben. A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektor mennyezeti szerelőkészletet. *A(z) Első plafon paramétert a projektor beállítása után állítsa be. 4. Hátsó plafon: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászon mögött. Ehhez a felállításhoz speciális hátulról vetíthető vászonra és a BenQ mennyezeti szerelőkészletre is szükség van. *A(z) Hátsó plafon paramétert a projektor beállítása után állítsa be. *A projektor pozíciójának megadásához: 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Rendszerbeáll.: Alap menüpont kijelöléséhez. 2. Nyomja meg a(z) / gombot a(z) Kivetítő telepítése lehetőség kijelöléséhez, majd nyomja meg a(z) / gombot a helyes pozíció eléréséig. 14 A projektor elhelyezése

15 A vetített kép beállítása kívánság szerinti méretre A vetített kép méretét a projektorlencsék távolsága a vetítővászontól, a nagyítás beállítása és a videó formátuma befolyásolja. A(z) oldalakon lévő diagramok vetítési távolságokra és képernyőméretekre vonatkozó javaslatokat tartalmaznak. A projektor négy állítható lábbal rendelkezik. Bővebben lásd: A vetítőlencsék eltolása a következő oldalon: 19 Lásd a(z) oldalakon a diagramokat a vertikális eltolási értékekkel kapcsolatban a méret táblázatokban, amely méreteket a lencsék teljesen felfele vagy lefele eltolt állapotához határoztunk meg. Ha a projektort (az ajánlottól) eltérő helyre helyezi, akkor azt felfelé vagy lefelé kell döntenie, hogy a kép a vetítővászon közepére kerüljön. Ilyen esetben a kép némiképp torzulni fog. A torzulás a trapéztorzítás funkcióval javítható. Bővebben lásd: A képtorzulás kijavítása a következő oldalon: 31. A projektor elhelyezése 15

16 Vetítési méretek 16:10 arányú vetítővászon telepítése Telepítés a padlóra Elhelyezés a mennyezeten <A> <B> <F> <G> <A> <E> <B> <D> <E> <C> <D> <F>: Vetítővászon <G>: Lencse középpont SU922/SW921 <C> <F>: Vetítővászon <F> <G> <G>: Lencse középpont A képernyő aránya 16:10-hez, a kivetített kép aránya 16:10-hez SU922 Képátló <A> [hüvelyk (mm)] Vetítővászon méretei Magasság <B> [cm] Szélesség <C> [cm] Vetítési távolság <D> [cm] Min. távolság Átlag Max. távolság Legalacsonyab b/legmagasabb lencse pozíció <E> [cm] 60 (1524) ,0 70 (1778) ,7 80 (2032) ,4 90 (2286) ,1 100 (2540) ,7 110 (2794) ,4 120 (3048) ,1 130 (3302) ,8 140 (3556) ,4 150 (3810) ,1 160 (4064) ,8 170 (4318) ,4 180 (4572) ,1 190 (4826) ,8 200 (5080) ,5 240 (6096) ,2 Ha a képernyő képaránya 16:10 és a mért vetítési távolság 4,5 m (450 cm) volt, akkor az ehhez legközelebbi érték a(z) "Átlag" oszlopban a 450 cm. A sorban előre menve látható, hogy 150' átmérőjű vászonra van szükség. A(z) "Vetítési távolság <D> [cm]" oszlop legkisebb és legnagyobb vetítési értékeinek ellenőrzésekor kiderül, hogy a 4,5 m mért vetítési távolsághoz a 130"-es és 140"-es, valamint a "-es vászon is megfelelő. A projektor beállítható (a nagyításvezérlő segítségével) ezekhez az eltérő méretű vásznakhoz is az adott vetítési távolság mellett. A fent megadott számok becsült adatok, és azok a tényleges értékektől kis mértékben eltérhetnek. Csak a javasolt vetítővászon-méreteket adtuk meg. Ha az Ön vetítővászna nem szerepel a fenti táblázatban, akkor lépjen kapcsolatba a forgalmazóval és kérjen tőle tanácsot. 16 A projektor elhelyezése

17 SW921 Képátló <A> [hüvelyk (mm)] Vetítővászon méretei Magasság <B> [cm] Szélesség <C> [cm] Vetítési távolság <D> [cm] Min. távolság Átlag Max. távolság Legalacsonyab b/legmagasabb lencse pozíció <E> [cm] 60 (1524) ,1 70 (1778) ,1 80 (2032) ,1 90 (2286) ,1 100 (2540) ,1 110 (2794) ,1 120 (3048) ,1 130 (3302) ,1 140 (3556) ,1 150 (3810) ,1 160 (4064) ,2 170 (4318) ,2 180 (4572) ,2 190 (4826) ,2 200 (5080) ,2 240 (6096) ,2 Ha a képernyő képaránya 16:10 és a mért vetítési távolság 3,5 m (350 cm) volt, akkor az ehhez legközelebbi érték a(z) "Átlag" oszlopban a 346 cm. A sorban előre menve látható, hogy 110' átmérőjű vászonra van szükség. A(z) "Vetítési távolság <D> [cm]" oszlop legkisebb és legnagyobb vetítési értékeinek ellenőrzésekor kiderül, hogy a 3,5 m mért vetítési távolsághoz a 100"-es, 120"-es, 130"-es és 140"-es vászon is megfelelő. A projektor beállítható (a nagyításvezérlő segítségével) ezekhez az eltérő méretű vásznakhoz is az adott vetítési távolság mellett. A fent megadott számok becsült adatok, és azok a tényleges értékektől kis mértékben eltérhetnek. Csak a javasolt vetítővászon-méreteket adtuk meg. Ha az Ön vetítővászna nem szerepel a fenti táblázatban, akkor lépjen kapcsolatba a forgalmazóval és kérjen tőle tanácsot. A projektor elhelyezése 17

18 4:3 arányú vetítővászon telepítése Telepítés a padlóra Elhelyezés a mennyezeten <A> <B> <F> <G> <A> <E> <D> <G> <C> <E> <D> <F>: Vetítővászon <G>: Lencse középpont <C> <F>: Vetítővászon <B> <F> <G>: Lencse középpont SX920 Képátló <A> [hüvelyk (mm)] A képernyő aránya 4:3-hoz, a kivetített kép aránya 4:3-hoz Vetítővászon méretei Magasság <B> [cm] Szélesség <C> [cm] Vetítési távolság <D> [cm] Min. távolság Átlag Max. távolság Legalacsonyab b/legmagasabb lencse pozíció <E> [cm] 60 (1524) ,7 70 (1778) ,0 80 (2032) ,3 90 (2286) ,6 100 (2540) ,9 110 (2794) ,1 120 (3048) ,4 130 (3302) ,7 140 (3556) ,0 150 (3810) ,3 160 (4064) ,6 170 (4318) ,9 180 (4572) ,1 190 (4826) ,4 200 (5080) ,7 240 (6096) ,9 Ha a képernyő képaránya 4:3 és a mért vetítési távolság 3,0 m (300 cm) volt, akkor az ehhez legközelebbi érték a(z) "Átlag" oszlopban a 298 cm. A sorban előre menve látható, hogy 80' átmérőjű vászonra van szükség. A(z) "Vetítési távolság <D> [cm]" oszlop legkisebb és legnagyobb vetítési értékeinek ellenőrzésekor kiderül, hogy a 3,0 m mért vetítési távolsághoz a 70"-es, 90"-es és 100"-es vászon is megfelelő. A projektor beállítható (a nagyításvezérlő segítségével) ezekhez az eltérő méretű vásznakhoz is az adott vetítési távolság mellett. A fent megadott számok becsült adatok, és azok a tényleges értékektől kis mértékben eltérhetnek. Csak a javasolt vetítővászon-méreteket adtuk meg. Ha az Ön vetítővászna nem szerepel a fenti táblázatban, akkor lépjen kapcsolatba a forgalmazóval és kérjen tőle tanácsot. 18 A projektor elhelyezése

19 A vetítőlencsék eltolása A lencse-elmozdulás vezérlővel flexibilisen állíthatja be a projektort. Segítségével a projektort a vetítővászon közepére irányíthatja. A lencse-eltolást a kivetített kép magasságának vagy szélességének százalékában adjuk meg. Azt a kivetített kép vertikális vagy horizontális középpontjától való eltéréseként mérjük meg. A lencséket eltolhatja felfelé az engedélyezett tartományon belül - az Ön igényeinek megfelelően. A(z) SU922 és a(z) SW921 esetében a maximális függőleges eltolás 5% a vertikális középponttól. A(z) SX920 esetében a maximális függőleges eltolás 15% a vertikális középponttól. A vízszintes eltolás egyik modellnél sem érhető el. A lencsék függőleges eltolásához: 1. Nyomja le finoman a lencsebeállító panel fedelének kapcsolóját (a három pont jelzi), így kipattintja. 2. Emelje felfelé a lencsebeállító panel fedelét. 3. Fordítsa el a lencse-elmozdító gyűrűt a kivetített kép pozíciójának beállításához. 4. Ha kész, nyomja lefelé és kattintsa a helyére (zárja le) a lencsebeállító panel fedelét. Ha a vetítővászon pozíciója rögzített Projektor Vetítővászon Elmozdítás tartománya Lencse középpont Ha a projektor pozíciója rögzített 2 1 A lencse-eltolás állítása nem rontja a kép minőségét. Abban a ritka esetben, ha a megjelenített kép torzulna, akkor bővebben lásd A vetített kép beállítása a következő oldalon: 30. A projektor elhelyezése 19

20 Csatlakoztatás videoeszközhöz A projektort csatlakoztathatja tetszőleges videoeszközhöz, mint pl. DVD- vagy Blu-raylejátszóhoz, digitális beltéri egységhez, kábeles vagy műholdas beltéri egységhez, játékkonzolhoz vagy digitális kamerához. A projektort csatlakoztathatja egy desktop vagy laptop PC-hez, vagy Apple Macintosh számítógéphez. A projektor és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget biztosítanak. A választott módszer leginkább attól függ, hogy mely csatlakozások állnak rendelkezésre mind a projektoron, mind a videoforráson, a következők szerint: Csatlakozó neve Csatlakozó megjelenése Referencia (lásd) Képminőség HDMI/MHL HDMI eszközök csatlakoztatása a következő oldalon: 20 MHL-eszközök csatlakoztatása a következő oldalon: 21 Legjobb S-Videó S-videoeszközök csatlakoztatása a következő oldalon: 21 Jó Videó Videoeszközök csatlakoztatása a következő oldalon: 22 Normál Számítógép (D-SUB) Számítógép csatlakoztatása a következő oldalon: 23 Jobb Előkészületek Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen arra, hogy csak az adott forráshoz tartozó kábelt/csatlakozót használja. 3. Figyeljen arra, hogy az összes kábelcsatlakozót biztosan csatlakoztassa a készülékek aljzataihoz. Vegye figyelembe, hogy az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd A csomag tartalma a következő oldalon: 6). A legtöbb kábel kereskedelmi forgalomban kapható/elektronikai üzletben beszerezhető. HDMI eszközök csatlakoztatása A HDMI (High-Definition Multimedia Interface) támogatja a tömörítetlen videoadat-átvitelt a kompatibilis eszközök között, például digitális televízió egységek, DVD- vagy Blu-ray-lejátszók és kijelzők között, egy egyszerű kábelen keresztül. Teljesen digitális látvány- és hangzásélményt nyújt. A HDMI eszközök és a projektor között HDMI kábelt kell használni. HDMI eszköz: DVD lejátszó, digitális beltéri egység, stb. Győződjön meg arról, hogy a HDMI jelhez a megfelelő bemeneti forrást választja ki, bővebben lásd: HDMI form. a következő oldalon: 57. HDMI kábel 20 Csatlakoztatás videoeszközhöz

21 MHL-eszközök csatlakoztatása Az MHL (nagyfelbontású mobilkapcsolat) egyetlen kábelen történő jeltovábbítással oldja meg a tömörítetlen HD videó (1080/30p) és hang (7.1 körhangzás) átvitelét olyan egymással kompatibilis eszközök között, amilyen az okostelefon, táblagép és más hordozható mobileszköz. Teljesen digitális látvány- és hangzásélményt nyújt. Az MHL-eszközök és a projektor között MHL-kábelt kell használni. MHL-eszköz: Okostelefon, táblagép, stb. MHL-kábel Nem minden mobileszköz MHL-kompatiblis. Az eszköz MHL-kompatibilitásával kapcsolatban konzultáljon a mobileszköz gyártójával. S-videoeszközök csatlakoztatása Csatlakoztassa a projektort az S-videoeszközhöz egy S-video kábel segítségével. Az audiocsatlakozások csak referencia céllal készültek. Önálló audiokábelt megfelelő erősítőhöz is csatlakoztathat. A/V eszköz: DVD lejátszó, digitális beltéri egység, kamkorder, stb. Hangszórók Audiokábel S-Videó kábel Csatlakoztatás videoeszközhöz 21

22 Videoeszközök csatlakoztatása Az audio-csatlakozások csak referencia céllal készültek. Az önálló audiokábelt egy megfelelő erősítőhöz is csatlakoztathatja. A/V eszköz Audiokábel vagy or Videokábel Hangszórók Audiokábel Ha a projektor és a videojelet adó készülék között már létrehozott komponens video-kapcsolatot, akkor a készülékhez nem kell újból csatlakozni kompozit videó használatával, mert ez egy szükségtelen második, gyengébb képminőségű kapcsolatot hoz létre. Ha a választott videokép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor kérjük, ellenőrizze, hogy a videojelforrás be van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. 22 Csatlakoztatás videoeszközhöz

23 Számítógép csatlakoztatása A VGA kábel segítségével csatlakoztassa a projektort számítógéphez. Audiokábel Asztali vagy hordozható számítógép VGA kábel Hangszórók Audiokábel Sok laptop esetében a külső videoport nem kapcsolódik fel amikor a projektorhoz csatlakoztatja. Általában az Fn + F3 vagy a CRT/LCD billentyűkombináció kapcsolja ki és be a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a laptopon. Nyomja meg az Fn és a felirattal ellátott funkcióbillentyűt egyszerre. A laptopja'billentyűkombinációra vonatkozó bővebb információkért olvassa el a laptopjához'mellékelt dokumentációt. Monitor csatlakoztatása A prezentációt a vetítővásznon kívül nyomon követheti egy monitorról is, ha van MONITOR OUT (Monitorkimenet) csatlakozó is a projektoron. Ilyenkor a projektor MONITOR OUT (Monitorkimenet) jelkimenetét csatlakoztathatja. vagy VGA kábel VGA - DVI átalakító-kábel A(z) MONITOR OUT (Monitorkimenet) csak akkor működik, ha a projektor PC csatlakozójához megfelelő D-Sub bemenet csatlakozik. Ha ezt a csatlakozási módszert szeretné használni, amikor a projektor készenléti állapotban van, akkor győződjön meg arról, hogy bekapcsolta a(z) Monitorkimenet funkciót a(z) Rendszerbeáll.: Speciális menüben. Bővebben lásd: Monitorkimenet a következő oldalon: 60. Csatlakoztatás videoeszközhöz 23

24 A projektor használata Előkészületek 1. Csatlakoztassa, majd kapcsolja be az összes csatlakoztatott készüléket. 2. Ha még nem csatlakoztatta, akkor csatlakoztassa a projektor hátuljához a mellékelt hálózati kábelt. 3. Csatlakoztassa a hálózati kábel másik végét a fali dugaljhoz és kapcsolja azt be (ha van azon kapcsoló). Kérjük, csak eredeti tartozékokat (pl. tápkábelt) használjon az eszközhöz, hogy megelőzze a potenciális veszélyeket, pl. az áramütést vagy a tűzveszélyt. A projektor bekapcsolása Kövesse a lenti lépéseket 1. Ellenőrizze, hogy a bekapcsolás visszajelző lámpája narancssárgán világít-e a bekapcsolás után. 2. A projektort bekapcsolni a projektoron található POWER (TÁPELLÁTÁS) vagy a távirányítón található ON (BE) gomb megnyomásával lehet. Amint a lámpa világítani kezd, a Bekapcsolási dallamot hallhatja. A bekapcsolást jelző hang kikapcsolásának módját lásd itt: Lekapcsolás: Be/kikapcsolási hangjelzés a következő oldalon: A ventillátorok bekapcsolnak és a vásznon az induló képernyő jelenik meg pár másodpercig, amíg a termék bemelegszik. A projektor a melegítés során nem reagál a parancsokra. 4. Ha jelszót kell megadni, a nyílbillentyűkkel adjon meg egy hat számjegyű jelszót. Bővebben lásd: A jelszavas védelem használata a következő oldalon: Nyomja meg a projektoron vagy a távirányítón a Source (Forrás) gombot vagy nyomja meg többször a(z) SOURCE (FORRÁS) gombot, míg a használni kívánt jelhez nem ér. Bővebben lásd: Bemenőforrás kiválasztása a következő oldalon: Ha a bejövő jel horizontális frekvenciája túllépi a projektor működési tartományát, akkor a No Signal (Nincs jel) üzenet jelenik meg a vásznon. A felirat addig látható a vásznon, amíg a bemenőforrást le nem cseréli egy megfelelőre. A projektor kikapcsolás utáni közvetlen bekapcsolásakor a ventilátorok pár percig járhatnak a hűtés érdekében. A projektor indításához ismét nyomja meg a(z) II Főkapcsoló gombot a ventilátorok leállása és a Bekapcsolás állapotjelző narancssárga színre váltása után. 24 A projektor használata

25 Bemenőforrás kiválasztása A projektor egyidejűleg több készülékhez kapcsolódhat. A projektor a bekapcsoláskor megpróbál a legutoljára használt bemenőforráshoz csatlakozni, ahhoz, amit a projektor a lekapcsolása előtt használt. Videoforrás kiválasztásához: Távirányító használatával Nyomja meg az egyik Source (Forrás) gombot a távirányítón. Az OSD menü használata Nyomja meg előbb a(z) SOURCE (FORRÁS), majd a(z) / gombot a kívánt jel kiválasztásáig, majd nyomja meg a(z) MODE/ENTER (MÓD/ BELÉPÉS) gombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képernyőn. Ha a projektorhoz több készülék csatlakozik, akkor a lépések megismétlésével megkeresheti a többi jelet is. A funkció használata: Gyorskeresés Amennyiben szeretné beállítani, hogy a projektor automatikusan keressen jeleket: 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot az OSD menü bekapcsolásához. 2. Nyomja meg a(z) / gombot a(z) Forrás menü kijelöléséhez. 3. Nyomja meg a(z) gombot a(z) Gyorskeresés menü kijelöléséhez. 4. Nyomja meg a(z) / a(z) Be funkció ki-, illetve bekapcsolásához. MEGJEGYZÉS: A projektor az érvényes bemeneti források keresése során felülről lefele ellenőrzi az elérhető jeleket, amit a forráskiválasztó sáv jelez. A projektor használata 25

26 A menük használata A projektor a különböző beállításokhoz egy többnyelvű képernyőmenüvel (OSD) rendelkezik. Az OSD menü szerkezete az alábbi. A lenti OSD képernyőképek referencia céllal készültek, azok eltérhetnek a tényleges megjelenítéstől. Főmenü ikon Főmenü Kép Kijelölés Képmód Referencia mód Mozi Mozi Almenü Fényerő Kontraszt Szín Állapot Árnyalat 0 Élesség 3 Aktuális bemeneti forrás Speciális... Felh. mód átnevezése Képbeállítás visszaállítása Videó MENÜ Kilépés Az előző lapra történő visszatéréshez, illetve a kilépéshez nyomja meg a(z) MENU/EXIT (MENÜ/ KILÉPÉS) gombot. Az OSD menü használatához kérjük, állítsa az OSD menüt az Ön által előnyben részesített nyelvre. 1. Nyomja meg a(z) MENU/EXIT (MENÜ/ KILÉPÉS) gombot az OSD menü bekapcsolásához. Kép Képmód Referencia mód Fényerő Kontraszt Szín Árnyalat Élesség Speciális... Felh. mód átnevezése Képbeállítás visszaállítása Videó 2. A(z) / gombokkal jelölje ki a(z) Rendszerbeáll.: Alap menüt. Rendszerbeáll.: Alap Nyelv Kivetítő telepítése Menübeállítások Üzemi beállítások Távoli jelvevő Panel gombjainak lezárása Háttérszín Indítóképernyő Ellenőrző minta Mozi Mozi MENÜ Első Ki Kék BenQ Ki Kilépés 3. Nyomja meg a(z) gombot a(z) Nyelv kijelöléséhez, majd nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot; ekkor megjelenik a nyelvek listája. Rendszerbeáll.: Alap Nyelv Kivetítő telepítése Menübeállítások Üzemi beállítások Távoli jelvevő Panel gombjainak lezárása Háttérszín Indítóképernyő Ellenőrző minta Videó MENÜ Kilépés 4. Az / / / gombok használatával válassza ki a kívánt nyelvet, majd nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. Első Első Ki Kék BenQ Ki Videó MENÜ Kilépés 5. A kilépéshez és a beállítások mentéséhez nyomja meg kétszer* a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot. *Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt. 26 A projektor használata

27 A projektor biztosítása Biztonsági kábelzár használata A projektort védett/biztonságos helyre kell telepíteni a lopás megelőzéséhez. Ha ez nem lehetséges, akkor vásároljon a projektor védelméhez zárat, például egy Kensington zárat. A Kensington zárnyílás a projektor oldalán található. Bővebben lásd a(z) 23. elemet a(z) 9. oldalon. A Kensington biztonsági kábelzár általában kulcs(ok) és egy zár kombinációja. Használatának módját lásd a zár dokumentációjában. A jelszavas védelem használata Biztonsági okokból és az illetéktelen használat megakadályozása érdekében a projektor jelszavas védelmi lehetőséggel rendelkezik. A jelszót a képernyőmenün (OSD) keresztül lehet beállítani. A jelszó beállítása és a funkció kiválasztása után a projektort jelszó védi. Azok a felhasználók, akik nem ismerik a jelszót nem tudják a projektort használni. Kellemetlen helyzetbe kerülhet, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig jegyezze fel a kézikönyvben, majd őrizze a kézikönyvet biztonságos helyen a későbbi használathoz. Jelszó beállítása A jelszó beállítását és a(z) Bekapcsolási lezárás aktiválását követően a projektort nem lehet használni másképp, csakis úgy, ha a projektor minden egyes indításakor megadja a helyes jelszót. 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / ADJA MEG A JELSZÓT gombot, míg a(z) Rendszerbeáll.: Speciális menüpont kijelöléséhez. 2. Nyomja meg a(z) gombot a(z) Biztonsági beállítások kijelöléséhez, majd nyomja meg a(z) MODE/ENTER (MÓD/ BELÉPÉS) gombot. MENÜ Törlés 3. Nyomja meg a(z) gombot a(z) Bekapcsolási lezárás kijelöléséhez, majd a(z) Bekapcsolási lezárás ki-, illetve bekapcsolásához nyomja meg a(z) / gombot, megjelenik a jelszóbeviteli oldal. 4. Ahogy a képen látható, a négy nyíl billentyű (,,, ) rendre négy számjegyet jelöl (1, 2, 3, 4). A beállítani kívánt jelszónak megfelelően a projektoron vagy a távirányítón a nyíl billentyűk megnyomásával adjon meg egy hat számjegyű számot jelszónak. Ha a funkciót először használja, akkor adja meg a projektor alapértelmezett jelszavát (1, 1, 1, 1, 1, 1), ehhez nyomja meg a nyíl gombot hatszor. A jelszó beállítását követően a rendszer visszalép az OSD menü Biztonsági beállítások oldalára. FONTOS: A beírt számjegyek a vetítővásznon csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: 5. Az OSD menü bezárásához nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot. A projektor használata 27

28 Ha elfelejti a jelszót Ha a jelszavas védelmet aktiválta, akkor a projektor minden bekapcsoláskor kérni fogja a hat számjegyű jelszót. Ha rossz jelszót ad meg, akkor a jelszó hibaüzenet jelenik meg három másodpercre, majd ezt a(z) ADJA MEG A JELSZÓT oldal követi. Lehetősége van újból próbálkozni egy másik hatjegyű számmal, vagy ha a jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Bővebben lásd: Az elfelejtett jelszavak esetére szóló eljárás a következő oldalon: 28. Ha egymást követően ötször sem sikerül a helyes jelszót megadnia, a projektor rövid időn belül automatikusan lekapcsol. Az elfelejtett jelszavak esetére szóló eljárás 1. Győződjön meg arról, hogy a(z) ADJA MEG A JELSZÓT oldal látható a vásznon. Nyomja meg a(z) AUTO (AUTO.) gombot. Erre a projektor egy kódolt számot fog megjeleníti a vásznon. 2. Jegyezze fel ezt a számot, és kapcsolja ki a projektort. 3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a projektor jogos használója. JELSZÓ TÖRLÉSE Írja fel a törlési kódot, majd forduljon a BenQ ügyfélszolgálatához. Törlési kód: MENÜ Kilépés 28 A projektor használata

29 A jelszó megváltoztatása 1. A(z) Rendszerbeáll.: Speciális > Biztonsági beállítások menüben nyomja meg a(z) / gombot a(z) Jelszóváltoztatás kijelöléséhez, majd nyomja meg a(z) MODE/ENTER (MÓD/ BELÉPÉS) gombot. Erre a(z) Jelszóváltoztatás oldal jelenik meg. 2. Írja be a régi jelszót. Ha a jelszó helyes, akkor megjelenik a(z) Adja meg az új jelszót üzenet. Ha rossz jelszót adott meg, akkor a Password error (Hibás jelszó) üzenet jelenik meg három másodpercre, majd a(z) Jelenlegi jelszó megadása üzenet megjelenésekor újra próbálkozhat. A(z) MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával megszakíthatja a módosítást vagy új jelszóval próbálkozhat. 3. Írja be az új jelszót. FONTOS: A beírt számjegyek a vetítővásznon csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 4. A jelszó ismételt beírásával erősítse meg az új jelszót. 5. A projektor új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia. 6. Az OSD menü bezárásához nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot. A jelszavas védelem kikapcsolása A jelszavas védelem kikapcsolásához lépjen vissza a(z) Rendszerbeáll.: Speciális > Biztonsági beállítások menüpontba. Jelölje ki a(z) Bekapcsolási lezárás opciót, majd válassza ki a(z) Ki opciót a(z) / gomb megnyomásával. Ekkor a(z) ADJA MEG A JELSZÓT üzenet jelenik meg. Adja meg a jelenlegi jelszót. Ha a jelszót helyesen adta meg, akkor a rendszer visszalép az OSD menü Bekapcsolási lezárás lapjára, és a(z) Jelszó sorban a(z) Ki felirat jelenik meg. A projektor a következő indításkor már nem fogja kérni a jelszót. Ha rossz jelszót adott meg, akkor a Password error (Hibás jelszó) üzenet jelenik meg három másodpercre, majd a(z) ADJA MEG A JELSZÓT üzenet megjelenésekor újra próbálkozhat. A(z) MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával megszakíthatja a módosítást vagy új jelszóval próbálkozhat. Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őriznie arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet. A projektor használata 29

30 A vetített kép beállítása A vetítési szög állítása A projektor alatt két állítható láb található. Ezeket használhatja - szükség esetén - a projektor szögének módosításához. Csavarja befele vagy kifele a lábakat, hogy elérje a megfelelő vetítési szöget. Ha a vászon és a projektor nem merőleges egymáshoz képest, akkor a vetített kép egy vertikális trapézzá változik. Ennek korrekcióját lásd A képtorzulás kijavítása a következő oldalon: 31. A kép automatikus korrekciója Egyes esetekben szükség lehet a kép minőségének optimalizálására. Ehhez nyomja meg a(z) AUTO (AUTO.) gombot. A beépített intelligens automatikus korrekciós funkció 3 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el. Az aktuális jelforrás adatai 3 másodpercre megjelennek a képernyő sarkában. Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el. A képméret és élesség finombeállítása 1. A vetített kép beállítása a kívánt méretre a zoom gyűrűvel történhet. 2. A fókuszáló gyűrű forgatásával tegye élessé a képet. 30 A projektor használata

31 A képtorzulás kijavítása A trapéztorzítás akkor történik, ha a projektor nem merőleges a vászonra, ill. ha a kivetített kép trapéz alakúként jelenik meg, a következőkhöz hasonlóan: Két párhuzamos oldal (bal és jobb, vagy felül és alul), de szemmel láthatóan szélesebb az egyik oldalon. Nincsenek párhuzamos oldalak. A kép alakjának javítása a következő lépésekkel lehetséges. 1. Módosítsa a vetítési szöget. Mozgassa a projektort a vászon előtt úgy, hogy a lencsék középpontja essen a vászon közepére. 2. Ha a kép még most is torzított, vagy a projektort nem lehet az előbb ismertetett módon elhelyezni, akkor a képet manuálisan kell kijavítani a(z) 2D trapézkorrekció és a(z) Sarok illesztése funkciók segítségével. A(z) 2D trapézkorrekció funkció szorosan kapcsolódik a(z) Sarok illesztése funkcióhoz, mivel mindkettő a kép torzulását javítja ki. Képtorzulás javításakor használja a(z) 2D trapézkorrekció és a(z) Sarok illesztése funkciókat annak érdekében, hogy ezek együttes hatásával a legjobb képalakot érje el. A(z) 2D trapézkorrekció funkció használata Távirányító vagy a projektor használatával i. Nyomja meg az egyik nyíl/trapéz gombot (Bal /, Fel /, Jobb /, Le / ) a(z) 2D trapézkorrekció oldal megjelenítéséhez. ii. További műveletekért lásd az alábbi iii. lépést. Az OSD menü használata i. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Megjelenítés menüpont kijelöléséhez. ii. Nyomja meg a(z) gombot a(z) 2D trapézkorrekció kijelöléséhez, majd nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. Erre a(z) 2D trapézkorrekció oldal jelenik meg. iii. Nyomja meg azt a trapéz ikont, amely a kivetített képalakkal szemben található. Addig nyomja ugyanazt a gombot vagy a többi gombot, amíg az alak elfogadhatóvá nem változik. Az oldal alján található értékek a lenyomás közben változnak. Ha a gomb ismételt nyomogatásával az érték eléri a maximumot vagy a minimumot, akkor a kép alakja többé nem változik. A képet ebbe az irányba nem lehet tovább változtatni. Két párhuzamos oldal Nyomja meg a következőt: / Nyomja meg a következőt: / Nincsenek párhuzamos oldalak Nyomja meg a következőt: / Nyomja meg a következőt: / A projektor használata 31

32 A(z) Sarok illesztése funkció használata A vízszintes és függőleges értékek beállításával manuálisan állítsa a kép négy sarkát. 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) MEGJELENÍTÉS menüpont kijelöléséhez. 2. Nyomja meg a(z) gombot a(z) Sarok illesztése kijelöléséhez, majd nyomja meg a(z) MODE/ENTER (MÓD/ Sarok illesztése BELÉPÉS) gombot. Erre a(z) Sarok illesztése korrigáló oldal jelenik meg. 3. A / / / gombbal válassza ki az egyik sarkot, majd nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. Enter Vissza 4. Nyomja meg a(z) / gombot a vízszintes értékek állításához. 5. Nyomja meg a(z) / gombot a függőleges érték állításához. Sarok illesztése Alapérték Vissza 32 A projektor használata

33 Az előre beállított és a felhasználói módok használata Előre beállított mód kiválasztása A projektor számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemeneti forrás képtípusának megfelelően választhat. Az Ön igényeinek megfelelő képmód kiválasztásához: A(z) MODE/ENTER (MÓD/BELÉPÉS) gomb ismételt megnyomásával válassza ki a megfelelő módot. Az OSD menü használata 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Kép menüpont kijelöléséhez. 2. Nyomja meg a(z) gombot a(z) Képmód kijelöléséhez. 3. A(z) / gombokkal válassza ki a megfelelő módot. A módok olyan előre beállított értékeket tárolnak, amelyek a lejjebb ismertetett számos vetítési módokhoz használhatók: Világos: Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a projektort jól megvilágított helyiségben használja. Bemutató: Prezentációkhoz ajánlott. A mód kihangsúlyozza a fényerőt, hogy megfeleljen a PC vagy notebook színeinek. srgb: Maximális tisztaságú RGB színekkel a fényerő beállítástól függetlenül élethű képet ad. Ez a leginkább alkalmas srgb kompatibilis, megfelelően kalibrált kamerával felvett fényképek megtekintésére, valamint a számítógépes grafika és a rajzoló alkalmazások, például AutoCAD megtekintésére. Mozi: Színes filmek, videoklippek lejátszása digitális fényképezőgépről vagy DV-ről a PC bemeneten keresztül sötétített (kis megvilágítású) környezetben. 3D: A projektoron lehetőség van játszani 3D-kompatibilis videoeszközök és tartalmak által átvezetett háromdimenziós (3D) tartalmakkal, így játékkonzolokkal (3D-s játéklemezek révén), 3D-s Blu-ray-lejátszókkal (3D-s Blu-ray lemezek révén), 3D-s TV-vel (3D-s csatornák révén) stb. 3D-tartalmak nézése közben: A kép kissé eltorzultnak látszódhat, azonban ez nem jelent termékhibát. 3D-s tartalmak megtekintése közben tartson kellő mennyiségű szünetet. Fáradtság- vagy kényelmetlenség érzet esetén fejezze be a 3D-s tartalmak megtekintését. 3D-s tartalmak megtekintésekor tartson legalább háromszor akkora távolságot a vászontól, mint amekkora a vászon valódi magassága. A gyerekek, fényre nagyon érzékeny emberek, szívproblémával vagy egyéb egészségügyi problémával rendelkező emberek tartózkodjanak a 3D tartalmak megtekintésétől. 1. felhasználói/2. felhasználói: Előhívja a testre szabott beállításokat. Bővebben lásd: A(z) 1. felhasználói/2. felhasználói mód beállítása a következő oldalon: 35. A kiválasztott képmód finombeállítása Az előre meghatározott képmódbeállítások a(z) Kép menüpontban található paraméterek segítségével módosíthatók. A képmód finomhangolásához: 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Kép menüpont kijelöléséhez. A projektor használata 33
