MP512/MP513/MP522 Digitális projektor Felhasználói kézikönyv

Átírás

1 MP512/MP513/MP522 Digitális projektor Felhasználói kézikönyv

2 Tartalom Fontos biztonsági tudnivalók...3 Bevezetés...7 A projektor jellemzői...7 Csomag tartalma...8 Projektor nézete kívülről...9 Kezelőszervek és működésük A projektor elhelyezése...13 A hely kiválasztása A vetített kép beállítása kívánság szerinti méretre Csatlakoztatás...18 Számítógép vagy monitor csatlakoztatása Videóforrás eszközök csatlakoztatása Működés...24 A projektor indítása A menük használata A jelszavas védelem használata Bejövő jel váltása A vetített kép beállítása Részlet keresése nagyítással A képoldalarány kiválasztása Az optimális kép elérése Stopper óra beállítása a prezentációhoz A kép elrejtése A vezérlőgombok zárolása A kép kimerevítése A GYIK funkció használata Működés magas tengerszint feletti környezetben...39 A projektor menüjének testreszabása...39 A projektor lekapcsolása...40 Menü műveletek...41 Karbantartás A projektor ápolása...49 Lámpa információk...50 Hibakeresés Műszaki adatok A projektor műszaki adatai...57 Méretek...58 Időzítés táblázat...58 Garancia és copyright információk Jogszabályi előírás szerinti nyilatkozatok Tartalom

3 Fontos biztonsági tudnivalók A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak úgy biztosítható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat. Biztonsági utasítások 1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. Őrizze meg későbbi használatra. 4. Mindig nyissa ki a lencsezárt, ill. távolítsa el a lencse védőkupakját, ha a projektor lámpát bekapcsolta. 2. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az erős fénysugár károsíthatja a szemét. 5. Egyes országokban a hálózati feszültség NEM stabil. A projektort úgy terveztük, hogy az működjön a 100 V-tól a 240 V-ig terjedő váltakozó áramú hálózatokban, de az nem tolerálja a ±10 V-nál nagyobb feszültség-ingadozást. Ahol ingadozó az áramellátás vagy valószínű az áramkimaradás, javasolt a projektort stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra. 3. A szervizelést bízza képzett szakemberre. 6. A projektor működése közben semmivel sem szabad a vetítőobjektívet eltakarni, mert a tárgyak ott felmelegedve deformálódhatnak, vagy akár tüzet is foghatnak. A lencséket ideiglenesen ki lehet kapcsolni a projektoron vagy a távirányítón a BLANK (Üres) megnyomásával. Fontos biztonsági tudnivalók 3

4 Biztonsági utasítások (folytatás) 7. Működéskor a lámpa szélsőségesen meleggé válik. Engedje hűlni a projektort mintegy 45 percig, mielőtt a lámpaegységet a cseréhez leszereli. 10. Soha ne helyezze ezt a terméket ingatag kocsira, állványra vagy asztalra. A termék leeshet és súlyosan megsérülhet. 8. Ne használja a lámpát a névleges élettartamánál hosszabb ideig. A névleges élettartamukon messze túlmenő használat következtében a lámpák ritkán eltörhetnek. 11. Ne kísérelje meg a projektor szétszerelését. A belül található veszélyes nagyfeszültség halált okozhat, ha áram alatt levő részhez ér. Az egyetlen felhasználó által is szervizelhető rész a lámpaegység, amely saját levehető fedővel rendelkezik. Más burkolatot semmi esetben sem szabad eltávolítani. A szervizelést csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. 9. A lámpaegység vagy bármely elektronikai alkatrész cseréje előtt mindig húzza ki a projektor csatlakozódugóját a hálózatból. 12. A projektor működése közben a hűtőrács irányából meleg levegő és erre jellemző szag áramolhat. Ez normál jelenség, nem hiba. 4 Fontos biztonsági tudnivalók

5 Biztonsági utasítások (folytatás) 13. Ne helyezze a projektort az alábbi környezetbe. - Zárt vagy rosszul szellőző térbe. A projektort legalább 50 cm távolságra helyezze el a faltól és legyen biztosított körülötte a levegő szabad áramlása. - Ahol a hőmérséklet túlzottan meleggé válhat, például zárt ablakú autó belsejében. - Ahol a nedvesség, por vagy cigarettafüst az optikai alkatrészek szennyeződését okozhatja, rövidítve ezzel a projektor élettartamát és homályosabbá téve a képet. 14. A szellőző réseket hagyja szabadon. - A projektort ne helyezze takaróra, ágyneműre vagy más puha felületre. - A projektort nem szabad ruhával vagy más tárggyal letakarni. - Ne helyezzen gyúlékony anyagot a projektor közelébe. Ha a szellőzőnyílásokat akadályozza, akkor a projektor túlmelegedhet, amit tüzet okozhat. 15. A projektort mindig egyenletes, vízszintes felületre helyezve használja. - Ne használja bal-jobb irányban 10 foknál nagyobb mértékben, vagy előre-hátra irányban 15 foknál nagyobb mértékben megdöntött helyzetben. A projektor használata nem teljesen vízszintes helyzetben a lámpa hibás működését vagy károsodását okozhatja. - Tűzriasztók közelébe. - Ahol a környezet hőmérséklete 40 C feletti. - A 3000 m (10000 láb) tengerszint feletti magasságot meghaladó helyekre m (10000 láb) 16. A projektort ne állítsa függőleges helyzetben az oldalára. Ilyenkor a projektor felborulhat, ami sérüléssel járhat vagy kárt okozhat a projektorban. 0 m (0 láb) Fontos biztonsági tudnivalók 5

6 Biztonsági utasítások (folytatás) 17. A projektorra ráállni vagy tárgyat ráhelyezni nem szabad. A projektor valószínű fizikai károsodásán felül ez baleset és esetleges sérülés forrása is lehet. 18. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektorba fröccsenő folyadékok miatt az meghibásodhat. Ha a projektorba mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében. 19. Ez a termék alkalmas a mennyezetre szerelt módhoz szükséges fordított kép vetítésére. A projektort a BenQ mennyezeti szerelőkészlettel szabad felszerelni és ügyelni kell a biztonságos rögzítésre. A projektor mennyezetre szerelése Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ projektor használatával, ezért fel kell hívnunk figyelmét az esetleges személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre. Ha a projektort a mennyezetre kívánja felszerelni, mindenképp a megfelelő BenQ mennyezeti szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ mennyezeti szerelőkészletet használja a projektor felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a projektor leesik a mennyezetről. A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ projektort. A BenQ különálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a projektoron a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani, abban az esetben, ha annak rögzítése a szerelőkonzolon kilazulna. 6 Fontos biztonsági tudnivalók

7 Bevezetés A projektor jellemzői A projektor megbízhatósága és könnyű használhatósága a nagy teljesítményű kivetítő optika és a felhasználóközpontú kialakítás ötvözésének eredménye. A projektor jellemzői a következők: Több előre megadott színű felületre történő vetítést lehetővé tevő falszín korrekció Gyors automatikus keresés gyorsítja a jel detektálási folyamatot Választható jelszavas védelem 11 képmód az egyes vetítési célokhoz igazíthatóan többszörös választást nyújtva Tetszés szerinti színkorrekciót lehetővé tevő 3D színkezelés A választható gyorsított hűtés funkcióval a projektor rövidebb idő alatt hűl le A bemutató stopperórája segíti a bemutató alatti időgazdálkodást A legjobb képminőség egy gombos automatikus állítással A torzult kép javítása digitális trapéztorzítás korrekcióval Adat/videó megjelenítéshez állítható színegyensúly Nagy fényerejű vetítő lámpa 16,7 millió megjelenített szín Többnyelvű képernyőmenü (OSD) Váltható a normál és az energiatakarékos üzemmódok között, hogy csökkentse a fogyasztást Komponens HD TV kompatibilis (YPbPr) Az MP513/MP522 modellek az alábbi tulajdonságokkal rendelkeznek. Kiváló minőségű lencsék manuális zoommal A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési távolsággal pedig egyenes arányban. A lámpa fényereje idővel a lámpa gyártója által megadott határok között csökkenhet. Ez teljesen normális. Bevezetés 7

8 Csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie. Alaptartozékok A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől. *A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. Projektor Hálózati tápkábel VGA kábel Rövid útmutató Felhasználói Garanciajegy* kézikönyv CD A távirányító használata előtt húzza ki a fület. Távirányító elemmel Kiegészítő tartozékok 1. Tartalék lámpa készlet 2. Mennyezeti szerelőkészlet 3. Presentation Plus 4. RS-232 kábel 8 Bevezetés

9 Projektor nézete kívülről Első/felső oldal Külső kezelőpult (Bővebben lásd "Projektor" a(z) 10. oldalon.) 2. Szellőzőnyílás (meleg levegő kiáramlás) 3. Gyorskioldó kapcsoló 4. Lencse fedele 5. Fókusz-beállító és zoom gyűrű (Az MP512-es modellhez a zoom gyűrű nem elérhető.) 6. Elülső infravörös távérzékelő 7. Vetítőobjektív 7 4 Hátsó/alsó oldal AC csatlakozózsinór bemenet 9. RS-232 vezérlő port 10. RGB jelkimeneti csatlakozóaljzat 11. RGB (PC)/Komponens video (YPbPr/ YCbCr) jelbemeneti csatlakozóaljzat 12. Video bemenet csatlakozóaljzat 13. S-Video bemenet csatlakozóaljzat 14. Kensington lopás elleni zár nyílása 15. Gyorskioldós láb 16. Lámparekesz fedele 17. Hátsó állítható láb Bevezetés 9

10 Kezelőszervek és működésük 1 Projektor Fókusz-beállító gyűrű A vetített kép fókusztávolságát állítja. Bővebben lásd "A képméret és élesség finombeállítása" a(z) 29. oldalon. 2. Zoom gyűrű A kép méretét állítja. Bővebben lásd "A képméret és élesség finombeállítása" a(z) 29. oldalon. (Az MP512-es modellhez a zoom gyűrű nem elérhető.) 3. POWER indicator light (Bekapcsolt állapotjelző lámpa) A projektor működése közben világít vagy villog. Bővebben lásd "Jelzőlámpák" a(z) 55. oldalon. 4. Menu/Exit (Menü/Kilépés) Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menü beállításokat. Bővebben lásd "A menük használata" a(z) 25. oldalon. 5. II Power (Áramellátás) Vált a projektor készenléti és bekapcsolt állapota között. Bővebben lásd "A projektor indítása" a(z) 24. oldalon és "A projektor lekapcsolása" a(z) 40. oldalon. 6. Bal/ A GYIK funkció indítása. Bővebben lásd "A GYIK funkció használata" a(z) 38. oldalon BLANK (Üres) A képernyő képének elrejtésére használatos. Bővebben lásd "A kép elrejtése" a(z) 37. oldalon. 8. TEMPerature indicator light (Hőmérsékletet jelző lámpa) Akkor kezd pirosan világítani, ha a projektor hőmérséklete túl magassá vált. Bővebben lásd "Jelzőlámpák" a(z) 55. oldalon. 9. LAMP indicator light (Lámpa jelzőfény) A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. Bővebben lásd "Jelzőlámpák" a(z) 55. oldalon. 10. AUTO (Automatikus) Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. Bővebben lásd "A kép automatikus korrekciója" a(z) 29. oldalon. 11. Trapéztorzítás/Nyíl gombok ( / Fel, / Le) A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd "Trapéztorzítás korrekciója" a(z) 30. oldalon. 12. Jobb/ A kezelőpult gombzárt aktiválja. Bővebben lásd "A vezérlőgombok zárolása" a(z) 37. oldalon. Ha a képernyőmenü (OSD) aktív, akkor a #6, a #11 és a #12 gombokkal mozogva lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. Bővebben lásd "A menük használata" a(z) 25. oldalon. 13. Mode/Enter (Üzemmód/Enter) Kiválaszt egy elérhető kép beállítási módot. Bővebben lásd "A képmód kiválasztása" a(z) 32. oldalon. Érvényesíti a képernyőmenü (OSD) kiválasztott elemét. Bővebben lásd "A menük használata" a(z) 25. oldalon. 14. SOURCE (Jelforrás) Megjeleníti a jelforrás kiválasztó sávot. Bővebben lásd "Bejövő jel váltása" a(z) 28. oldalon. 10 Bevezetés

11 Távirányító II Power (Áramellátás) Vált a projektor készenléti és bekapcsolt állapota között. Bővebben lásd "A projektor indítása" a(z) 24. oldalon és "A projektor lekapcsolása" a(z) 40. oldalon. 2. Freeze (Kimerevít) A vetített kép kimerevítése. Bővebben lásd "A kép kimerevítése" a(z) 38. oldalon. 3. Bal/ A GYIK funkció indítása. Bővebben lásd "A GYIK funkció használata" a(z) 38. oldalon. 4. BLANK (Üres) A képernyő képének elrejtésére használatos. Bővebben lásd "A kép elrejtése" a(z) 37. oldalon. 5. Digital Zoom (Digitális zoom) gombok (+, -) Nagyítja vagy csökkenti a vetített kép méretét. Bővebben lásd "Részlet keresése nagyítással" a(z) 30. oldalon. 6. Menu/Exit (Menü/Kilépés) Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menü beállításokat. Bővebben lásd "A menük használata" a(z) 25. oldalon Trapéztorzítás/Nyíl gombok ( / Fel, / Le) A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd "Trapéztorzítás korrekciója" a(z) 30. oldalon. 8. AUTO (Automatikus) Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. Bővebben lásd "A kép automatikus korrekciója" a(z) 29. oldalon. 9. Jobb/ A kezelőpult gombzárt aktiválja. Bővebben lásd "A vezérlőgombok zárolása" a(z) 37. oldalon. Ha a képernyőmenü (OSD) aktív, akkor a #3, #7 és #9 gombokkal mozogva lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. Bővebben lásd "A menük használata" a(z) 25. oldalon. 10. SOURCE (Jelforrás) Megjeleníti a jelforrás kiválasztó sávot. Bővebben lásd "Bejövő jel váltása" a(z) 28. oldalon. 11. Mode/Enter (Üzemmód/Enter) A választott bemeneti jeltől függően kiválasztja a rendelkezésre álló kép beállítási módot. Bővebben lásd "A képmód kiválasztása" a(z) 32. oldalon. Érvényesíti a képernyőmenü (OSD) kiválasztott elemét. Bővebben lásd "A menük használata" a(z) 25. oldalon. 12. Timer On (Időzítés bekapcsoló) Képernyőn megjelenő stoppert indítja el vagy jeleníti meg a stopper beállítások alapján. Bővebben lásd "Stopper óra beállítása a prezentációhoz" a(z) 36. oldalon. 13. Timer Setup (Időzítés beállítás) A bemutató stopperóra időzítésének közvetlen megadása. Bővebben lásd "Stopper óra beállítása a prezentációhoz" a(z) 36. oldalon. Bevezetés 11

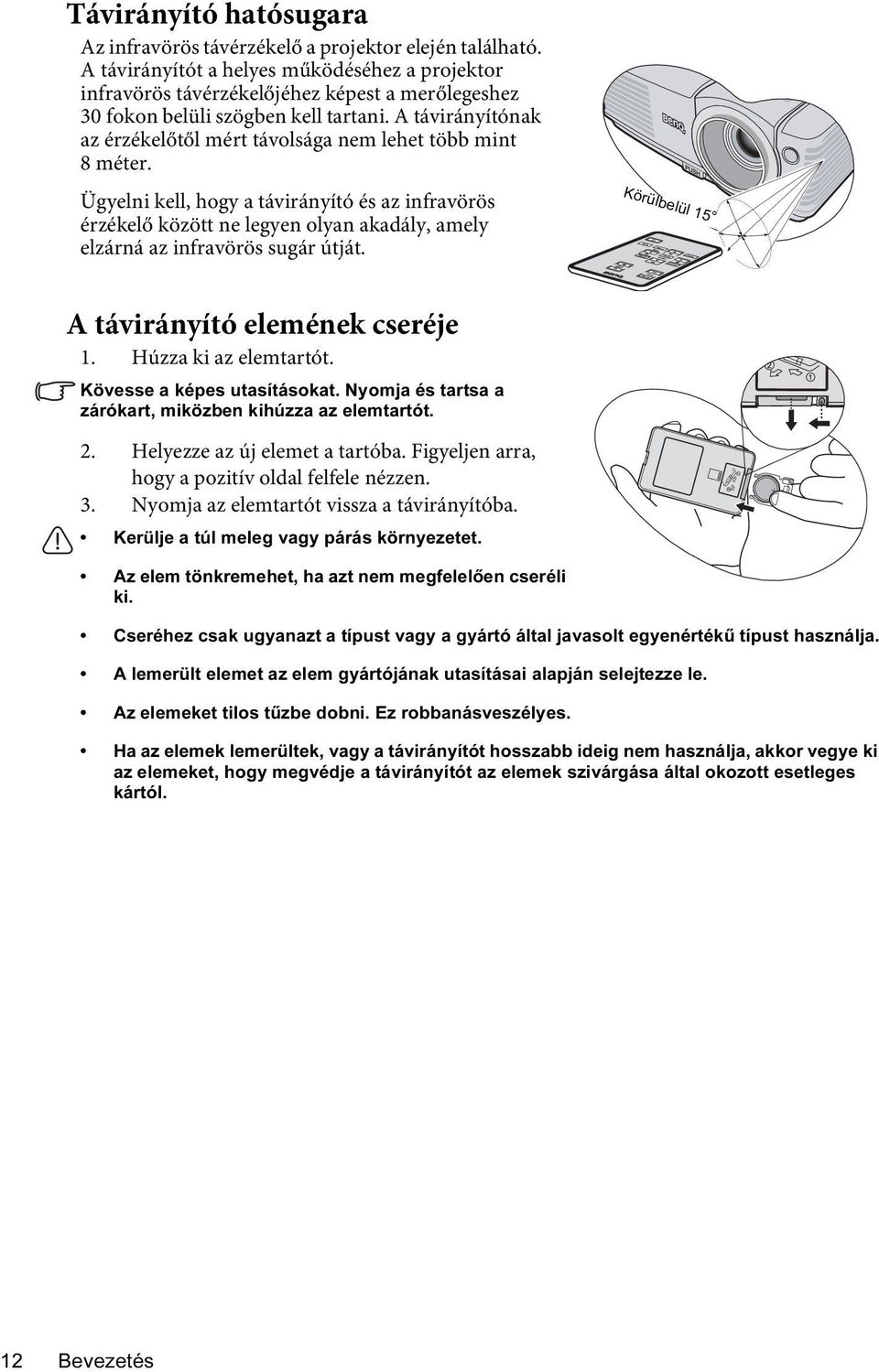

12 Távirányító hatósugara Az infravörös távérzékelő a projektor elején található. A távirányítót a helyes működéséhez a projektor infravörös távérzékelőjéhez képest a merőlegeshez 30 fokon belüli szögben kell tartani. A távirányítónak az érzékelőtől mért távolsága nem lehet több mint 8 méter. Ügyelni kell, hogy a távirányító és az infravörös érzékelő között ne legyen olyan akadály, amely elzárná az infravörös sugár útját. Körülbelül 15 A távirányító elemének cseréje 1. Húzza ki az elemtartót. Kövesse a képes utasításokat. Nyomja és tartsa a zárókart, miközben kihúzza az elemtartót. 2. Helyezze az új elemet a tartóba. Figyeljen arra, hogy a pozitív oldal felfele nézzen. 3. Nyomja az elemtartót vissza a távirányítóba. Kerülje a túl meleg vagy párás környezetet. Az elem tönkremehet, ha azt nem megfelelően cseréli ki. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. A lemerült elemet az elem gyártójának utasításai alapján selejtezze le. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja, akkor vegye ki az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges kártól. 12 Bevezetés

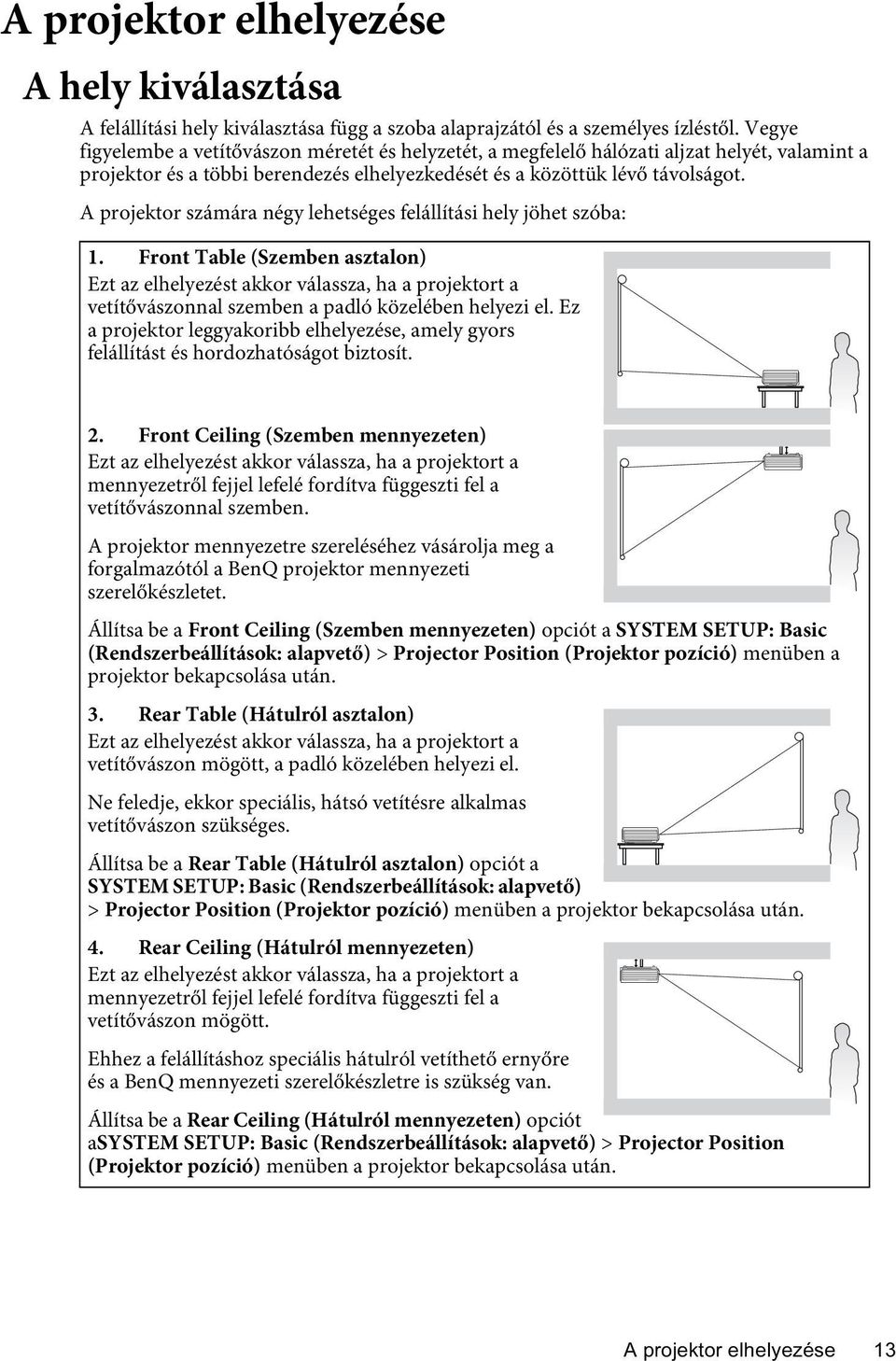

13 A projektor elhelyezése A hely kiválasztása A felállítási hely kiválasztása függ a szoba alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és helyzetét, a megfelelő hálózati aljzat helyét, valamint a projektor és a többi berendezés elhelyezkedését és a közöttük lévő távolságot. A projektor számára négy lehetséges felállítási hely jöhet szóba: 1. Front Table (Szemben asztalon) Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászonnal szemben a padló közelében helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. 2. Front Ceiling (Szemben mennyezeten) Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászonnal szemben. A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektor mennyezeti szerelőkészletet. Állítsa be a Front Ceiling (Szemben mennyezeten) opciót a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) > Projector Position (Projektor pozíció) menüben a projektor bekapcsolása után. 3. Rear Table (Hátulról asztalon) Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászon mögött, a padló közelében helyezi el. Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges. Állítsa be a Rear Table (Hátulról asztalon) opciót a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) > Projector Position (Projektor pozíció) menüben a projektor bekapcsolása után. 4. Rear Ceiling (Hátulról mennyezeten) Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászon mögött. Ehhez a felállításhoz speciális hátulról vetíthető ernyőre és a BenQ mennyezeti szerelőkészletre is szükség van. Állítsa be a Rear Ceiling (Hátulról mennyezeten) opciót asystem SETUP: Basic (Rendszerbeállítások: alapvető) > Projector Position (Projektor pozíció) menüben a projektor bekapcsolása után. A projektor elhelyezése 13

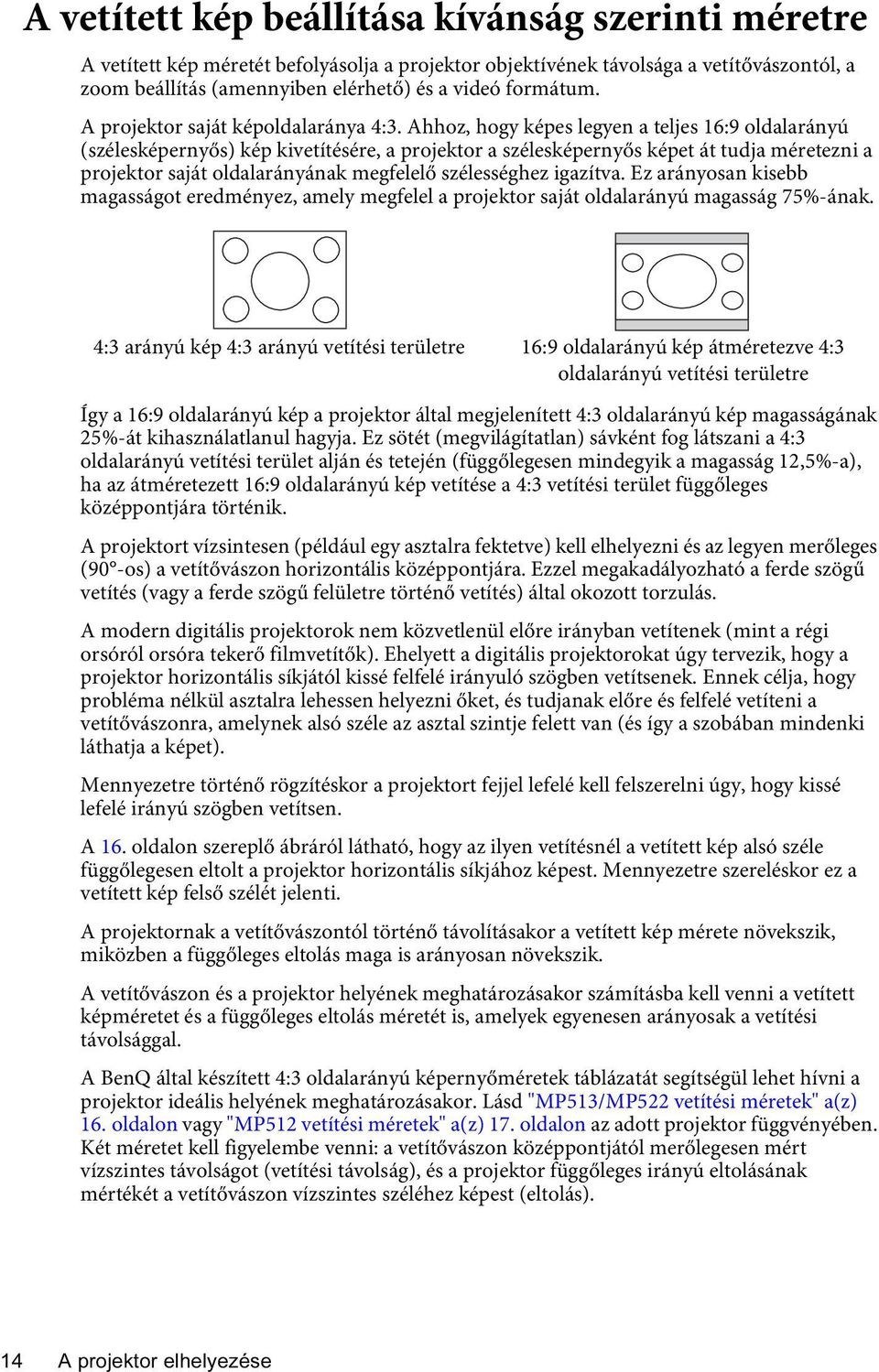

14 A vetített kép beállítása kívánság szerinti méretre A vetített kép méretét befolyásolja a projektor objektívének távolsága a vetítővászontól, a zoom beállítás (amennyiben elérhető) és a videó formátum. A projektor saját képoldalaránya 4:3. Ahhoz, hogy képes legyen a teljes 16:9 oldalarányú (szélesképernyős) kép kivetítésére, a projektor a szélesképernyős képet át tudja méretezni a projektor saját oldalarányának megfelelő szélességhez igazítva. Ez arányosan kisebb magasságot eredményez, amely megfelel a projektor saját oldalarányú magasság 75%-ának. 4:3 arányú kép 4:3 arányú vetítési területre 16:9 oldalarányú kép átméretezve 4:3 oldalarányú vetítési területre Így a 16:9 oldalarányú kép a projektor által megjelenített 4:3 oldalarányú kép magasságának 25%-át kihasználatlanul hagyja. Ez sötét (megvilágítatlan) sávként fog látszani a 4:3 oldalarányú vetítési terület alján és tetején (függőlegesen mindegyik a magasság 12,5%-a), ha az átméretezett 16:9 oldalarányú kép vetítése a 4:3 vetítési terület függőleges középpontjára történik. A projektort vízsintesen (például egy asztalra fektetve) kell elhelyezni és az legyen merőleges (90 -os) a vetítővászon horizontális középpontjára. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okozott torzulás. A modern digitális projektorok nem közvetlenül előre irányban vetítenek (mint a régi orsóról orsóra tekerő filmvetítők). Ehelyett a digitális projektorokat úgy tervezik, hogy a projektor horizontális síkjától kissé felfelé irányuló szögben vetítsenek. Ennek célja, hogy probléma nélkül asztalra lehessen helyezni őket, és tudjanak előre és felfelé vetíteni a vetítővászonra, amelynek alsó széle az asztal szintje felett van (és így a szobában mindenki láthatja a képet). Mennyezetre történő rögzítéskor a projektort fejjel lefelé kell felszerelni úgy, hogy kissé lefelé irányú szögben vetítsen. A 16. oldalon szereplő ábráról látható, hogy az ilyen vetítésnél a vetített kép alsó széle függőlegesen eltolt a projektor horizontális síkjához képest. Mennyezetre szereléskor ez a vetített kép felső szélét jelenti. A projektornak a vetítővászontól történő távolításakor a vetített kép mérete növekszik, miközben a függőleges eltolás maga is arányosan növekszik. A vetítővászon és a projektor helyének meghatározásakor számításba kell venni a vetített képméretet és a függőleges eltolás méretét is, amelyek egyenesen arányosak a vetítési távolsággal. A BenQ által készített 4:3 oldalarányú képernyőméretek táblázatát segítségül lehet hívni a projektor ideális helyének meghatározásakor. Lásd "MP513/MP522 vetítési méretek" a(z) 16. oldalon vagy "MP512 vetítési méretek" a(z) 17. oldalon az adott projektor függvényében. Két méretet kell figyelembe venni: a vetítővászon középpontjától merőlegesen mért vízszintes távolságot (vetítési távolság), és a projektor függőleges irányú eltolásának mértékét a vetítővászon vízszintes széléhez képest (eltolás). 14 A projektor elhelyezése

15 A projektor helyének meghatározása egy adott képernyőmérethez 1. Válassza ki a képernyőméretet. 2. A táblázat segítségével keresse meg a képmérethez legközelebb álló értéket a "4:3 ernyőátmérő" oszlopban. Ennek az értéknek a sorában menjen jobbra az "Átlag" oszlopba, ahol a megfelelő átlagos vetítővászontól mért távolságot találja. Ez a vetítési távolság. 3. Ugyanebben a sorban, még tovább jobbra jegyezze meg a "Függőleges eltolás mm-ben" értéket. Ez fogja megadni, hogy a projektort a vetítővászon széléhez képest függőlegesen végül milyen mértékben eltolva kell elhelyezni. 4. A projektor javasolt pozíciója a képernyő vízszintes középpontjához képest merőlegesen mérve a fenti 2. lépésben meghatározott távolságban van, az előbbi 3 lépésben meghatározott értékkel eltolva. Például egy 3000 mm-es képernyő és a MP513/MP52 modellek esetén az átlagos vetítési távolság 4846 mm lesz, a függőleges eltolás pedig 183 mm. Egy 3000 mm-es képernyő és a MP512 modell esetén az átlagos vetítési távolság 4800 mm lesz, a függőleges eltolás pedig 183 mm. Ha a projektort (az ajánlottól) eltérő helyre helyezi, akkor felfelé vagy lefelé kell döntenie, hogy a kép a vetítővászon közepére kerüljön. Ilyen esetben a kép némiképp torzulni fog. A torzulás a trapéztorzítás funkcióval javítható. Bővebben lásd "Trapéztorzítás korrekciója" a(z) 30. oldalon. Vetítővászon ajánlott méretének meghatározása adott távolsághoz Ezzel a módszerrel lehet meghatározni, hogy a megvásárolt projektorhoz milyen méretű vetítővászon illik a szobába. A használható legnagyobb képernyőméretet a szoba fizikai méretei korlátozzák. 1. Mérje le a projektor és a képernyő tervezett helye közötti távolságot. Ez a vetítési távolság. 2. Tekintse a táblázatot, és keresse meg a mért értékhez legközelebb álló értéket az "Átlag" című képernyőtől mért átlagos távolság oszlopban. Ha a táblázatban a min. és a max. érték is elérhető, akkor ellenőrizze, hogy az Ön által mért távolság a felsorolt min. és a max. értékek közé esik-e az átlagos távolság értéknél. 3. Ennek az értéknek a sorában menjen balra, ahol a hozzátartozó vetítővászon átmérőjének értékét találja. Ez a projektor által vetített kép mérete ennél a vetítési távolságnál. 4. Ugyanebben a sorban, még tovább jobbra jegyezze meg a "Függőleges eltolás mm-ben" értéket. Ez fogja megadni, hogy a projektor vízszintes síkjához képest végül milyen mértékben kell függőlegesen eltolni a vetítővásznat. Ha Ön 4,5 méteres (4500 mm) vetítési távolságot mért, akkor az ehhez legközelebbi érték az "Átlag"oszlopban 4362 mm az MP513/MP522 modelleknél és 4320 mm az MP512 modellnél. A táblázat adott sora azt mutatja, hogy 275 cm-es vetítővászonra lesz szüksége. A projektor elhelyezése 15

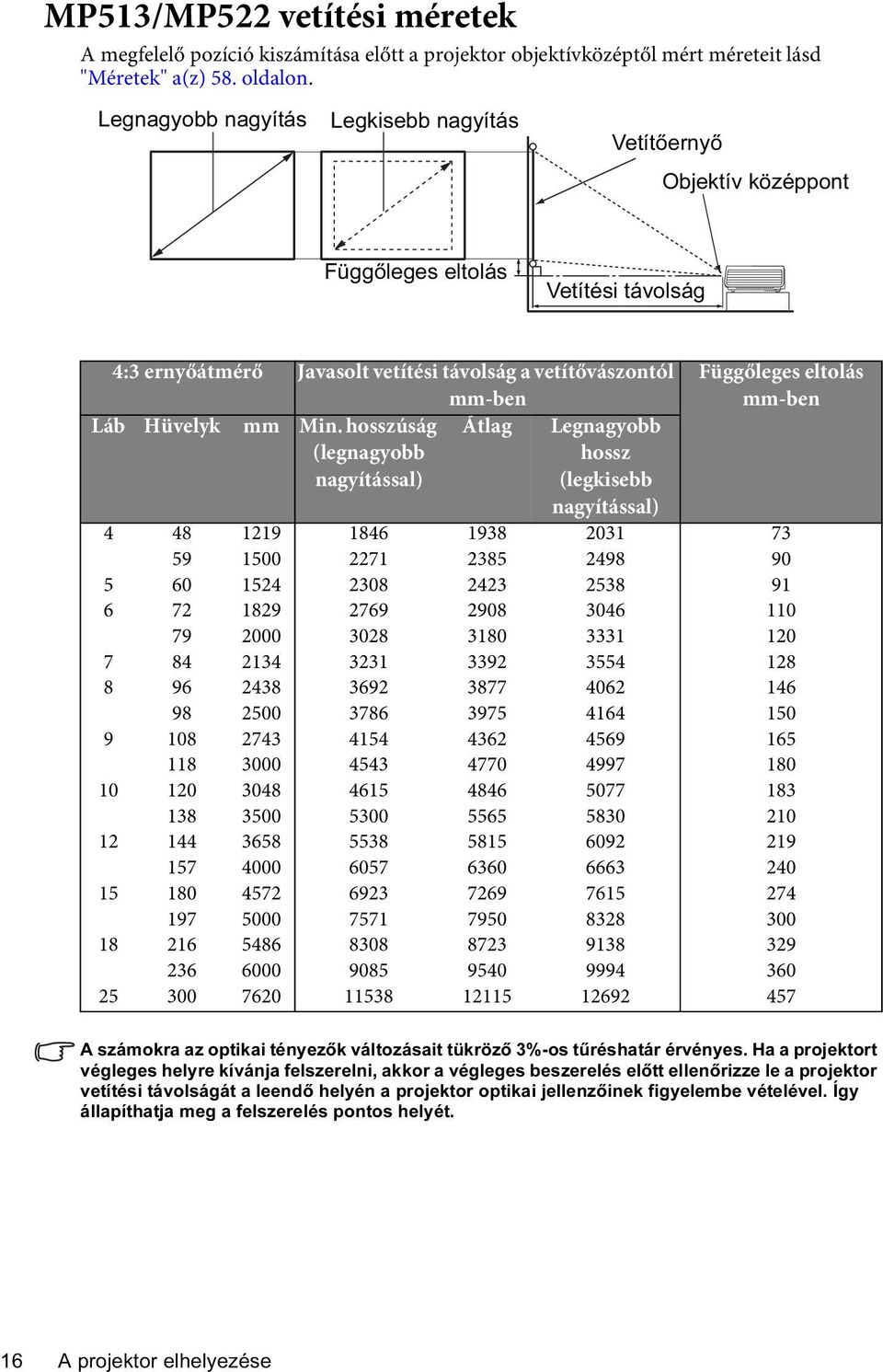

16 MP513/MP522 vetítési méretek A megfelelő pozíció kiszámítása előtt a projektor objektívközéptől mért méreteit lásd "Méretek" a(z) 58. oldalon. Legnagyobb nagyítás Legkisebb nagyítás Vetítőernyő Objektív középpont Függőleges eltolás Vetítési távolság 4:3 ernyőátmérő Javasolt vetítési távolság a vetítővászontól mm-ben Láb Hüvelyk mm Min. hosszúság Átlag Legnagyobb (legnagyobb hossz nagyítással) (legkisebb nagyítással) Függőleges eltolás mm-ben A számokra az optikai tényezők változásait tükröző 3%-os tűréshatár érvényes. Ha a projektort végleges helyre kívánja felszerelni, akkor a végleges beszerelés előtt ellenőrizze le a projektor vetítési távolságát a leendő helyén a projektor optikai jellenzőinek figyelembe vételével. Így állapíthatja meg a felszerelés pontos helyét. 16 A projektor elhelyezése

17 MP512 vetítési méretek A megfelelő pozíció kiszámítása előtt a projektor objektívközéptől mért méreteit lásd "Méretek" a(z) 58. oldalon. 4:3 ernyőátmérő Vetítőernyő Objektív középpont Függőleges eltolás Vetítési távolság 4:3 ernyőátmérő Javasolt vetítési távolság a vetítővászontól mm-ben Függőleges eltolás mm-ben Láb Hüvelyk mm Átlag A számokra az optikai tényezők változásait tükröző 3%-os tűréshatár érvényes. Ha a projektort végleges helyre kívánja felszerelni, akkor a végleges beszerelés előtt ellenőrizze le a projektor vetítési távolságát a leendő helyén a projektor optikai jellenzőinek figyelembe vételével. Így állapíthatja meg a felszerelés pontos helyét. A projektor elhelyezése 17

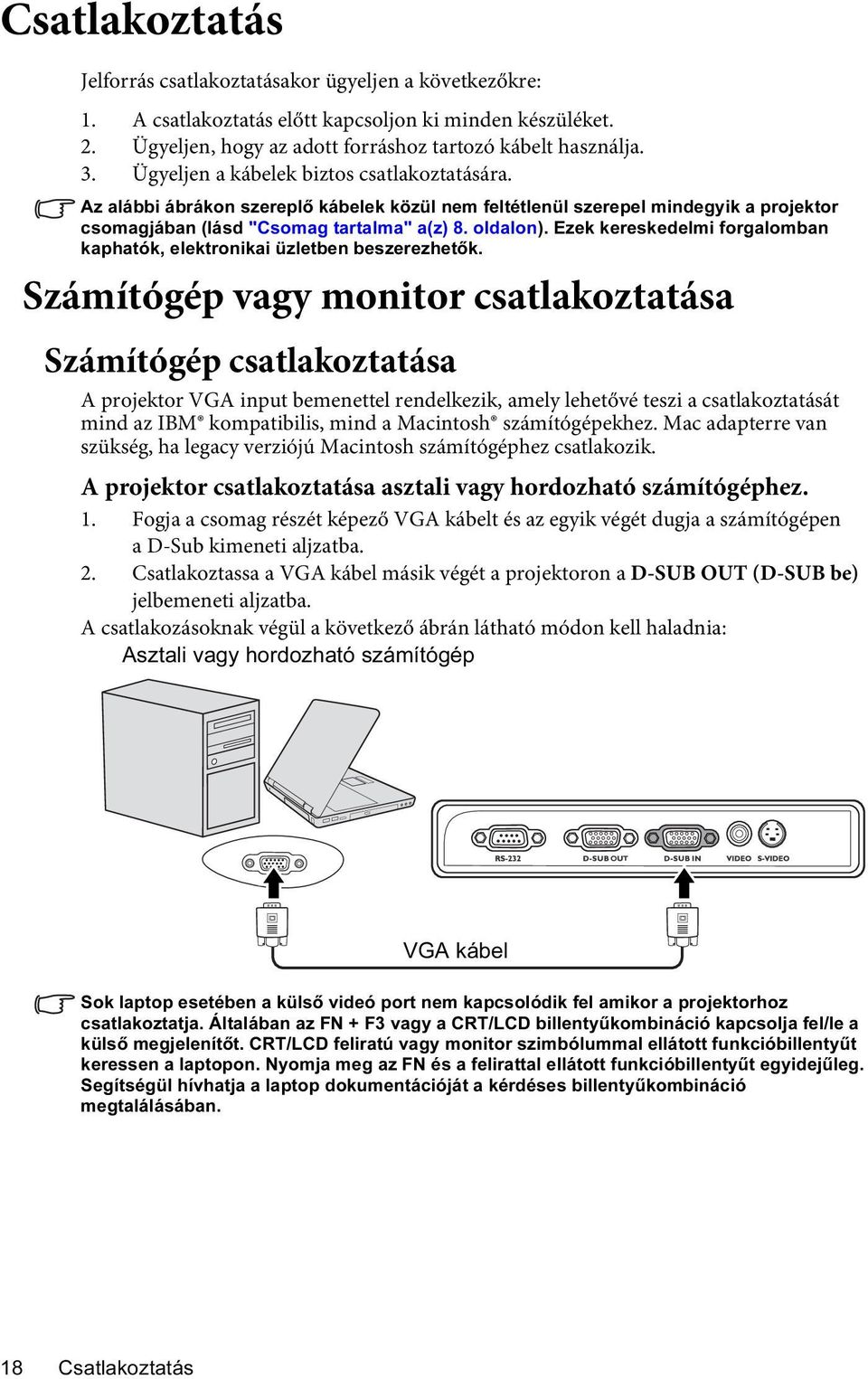

18 Csatlakoztatás Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja. 3. Ügyeljen a kábelek biztos csatlakoztatására. Az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd "Csomag tartalma" a(z) 8. oldalon). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők. Számítógép vagy monitor csatlakoztatása Számítógép csatlakoztatása A projektor VGA input bemenettel rendelkezik, amely lehetővé teszi a csatlakoztatását mind az IBM kompatibilis, mind a Macintosh számítógépekhez. Mac adapterre van szükség, ha legacy verziójú Macintosh számítógéphez csatlakozik. A projektor csatlakoztatása asztali vagy hordozható számítógéphez. 1. Fogja a csomag részét képező VGA kábelt és az egyik végét dugja a számítógépen a D-Sub kimeneti aljzatba. 2. Csatlakoztassa a VGA kábel másik végét a projektoron a D-SUB OUT (D-SUB be) jelbemeneti aljzatba. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: Asztali vagy hordozható számítógép VGA kábel Sok laptop esetében a külső videó port nem kapcsolódik fel amikor a projektorhoz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a laptopon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Segítségül hívhatja a laptop dokumentációját a kérdéses billentyűkombináció megtalálásában. 18 Csatlakoztatás

19 Monitor csatlakoztatása A prezentációt a vetítőernyőn kívül közelről is követni lehet egy monitoron, ha a projektor D-SUB OUT (D-SUB ki) jelkimenetét összeköti egy külső monitorral VGA kábel segítségével a következő utasításoknak megfelelően: A projektor csatlakoztatása monitorhoz: 1. A projektort számítógéphez a "Számítógép csatlakoztatása" a(z) 18. oldalon leírás szerint csatlakoztassa. 2. Fogjon egy alkalmas VGA kábelt (csak egy van a csomagban) és az egyik végét dugja a video monitor D-Sub bemenetére. Ha a monitor DVI csatlakozóval is rendelkezik, akkor használjon egy VGA DVI-A átalakító kábelt és csatlakoztassa a kábel DVI felületű végét a video monitor DVI bemenetéhez. 3. Csatlakoztassa a kábel másik végét a projektoron a D-SUB OUT (D-SUB ki) aljzatba. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: Asztali vagy hordozható számítógép VGA kábel VGA kábel A D-Sub kimenet csak akkor működik, ha a projektorhoz megfelelő D-Sub bemenet csatlakozik. Ha ezt a csatlakozási módszert szeretné használni, amikor a projektor készenléti állapotban van, akkor győződjön meg arról, hogy bekapcsolta a(z) Standby D-Sub Output (Készenléti D-SUB kimenet) funkciót a(z) SYSTEM SETUP (Rendszerbeállítások) Advanced (Haladó) menüben. Bővebben lásd "Standby D-Sub Output (Készenléti D-SUB kimenet)" a(z) 47. oldalon. Csatlakoztatás 19

20 Videóforrás eszközök csatlakoztatása A projektort számos videóforrához lehet csatlakoztatni, amelyek a következő kimenetek valamelyikével rendelkeznek: Komponens Video S-Video Video (kompozit) A projektor és a videóforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videóminőséget szolgáltatnak. A választott módszer leginkább attól függ, hogy mely végződések állnak rendelkezésre mind a projektoron, mind a videóforráson, a következők szerint: Legjobb minőségű videó A legjobb elérhető videó-csatlakozási módszer a komponens videó (ne keverje össze a kompozit videóval). A digitális tévévevők és a DVD lejátszók sajátsága, hogy adnak ki komponens videót, tehát ha rendelkezésre áll az eszközön, akkor az S-videó vagy (kompozit) videójellel szemben előnyösebb ezt használni. A projektor komponens videó jelű eszközhöz történő csatlakoztatását lásd "Komponens videójelet adó eszköz csatlakoztatása" a(z) 21. oldalon. Jobb minőségű videó Az S-Video módszerrel jobb minőségű analóg videót kapunk az alap kompozit videónál. Ha a videó forrás rendelkezik kompozit videó és S-Video kimenettel is, akkor előnyösebb az S-Video választása. A projektor S-Video eszközhöz történő csatlakoztatását lásd "S-video videójelet adó eszköz csatlakoztatása" a(z) 22. oldalon. Legalacsonyabb videóminőség A kompozit videó analóg videójel, amellyel a projektor tökéletesen elfogadható, de az optimálisnál gyengébb eredményt ad, lévén az itt tárgyalt rendelkezésre álló lehetőségek közül a leggyengébb minőségű videó. A projektor kompozit videó jelű eszközhöz történő csatlakoztatását lásd "Kompozit videójelet adó eszköz csatlakoztatása" a(z) 23. oldalon. 20 Csatlakoztatás

21 Komponens videójelet adó eszköz csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e nem használt komponens videó kimenetei: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása komponens videójelet adó eszközhöz: 1. Vegyen egy komponens videó VGA (D-Sub) átalakítókábelt, és a 3 RCA típusú csatlakozóval végződő végét csatlakoztassa a videójelet adó készüléken a komponens kimenetekre. A színek szerint párosítsa a csatlakozódugókat az aljzatokkal, zöldet a zöldbe, kéket a kékbe és pirosat a pirosba. 2. Csatlakoztassa a komponens videó - VGA (D-Sub) átalakítókábel másik végét (a D-Sub típusú csatlakozóval) a projektoron a D-SUB OUT (D-SUB be) aljzatba. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: AV készülék Komponens videó - VGA (D-Sub) átalakító kábel Ha a választott videókép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Csatlakoztatás 21

22 S-video videójelet adó eszköz csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy rendelkezik-e nem használt S-Video kimeneti csatlakozóaljzattal: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása S-Video jelet adó eszközhöz: 1. Fogjon egy S-Video kábelt és az egyik végét dugja a videójelet adó készüléken az S-Video kimeneti aljzatba. 2. Csatlakoztassa az S-Video kábel másik végét a projektoron az S-VIDEO aljzatba. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: AV készülék S-Video kábel Ha a választott videókép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Ha a projektor és a S-Video videójelet adó készülék között már létrehozott komponens videó kapcsolatot, akkor a készülékhez nem kell újból csatlakozni S-Video használatával, mert ez egy szükségtelen második, gyengébb képminőségű kapcsolatot hoz létre. Bővebben lásd "Videóforrás eszközök csatlakoztatása" a(z) 20. oldalon. 22 Csatlakoztatás

23 Kompozit videójelet adó eszköz csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e nem használt kompozit videó kimenetei: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása kompozit videójelet adó eszközhöz: 1. Fogjon egy videókábelt és az egyik végét dugja a videójelet adó készüléken a videó kimeneti aljzatba. 2. Csatlakoztassa a videókábel másik végét a projektoron a VIDEO aljzatba. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: AV készülék Videókábel Ha a választott videókép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Az eszközt csak akkor csatlakoztassa a kompozit videó kapcsolattal, ha sem a komponens videó sem az S-Video bemenetek nem elérhetőek. Bővebben lásd "Videóforrás eszközök csatlakoztatása" a(z) 20. oldalon. Csatlakoztatás 23

24 Működés A projektor indítása 1. A hálózati kábelt dugja a projektorba és a fali aljzatba. Kapcsolja fel a fali aljzat kapcsolóját (ha van ilyen). Ellenőrizze, hogy a(z) POWER indicator light (Bekapcsolt állapotjelző lámpa) a projektoron narancssárgán világít-e a bekapcsolás után. 2. Vegye le a lencsék védőkupakját. Ha az zárva marad, akkor az eldeformálódhat a vetítő lámpa által generált hőtől. 3. A projektort bekapcsolni a projektoron vagy a távirányítón található II Power (Áramellátás) gomb megnyomásával lehet. A POWER indicator light (Bekapcsolt állapotjelző lámpa) zölden villog és zöld marad addig, amíg a projektor be van kapcsolva. Az indulási folyamat mintegy 30 másodpercig tart. A folyamat későbbi fázisában kivetíti az indulási logót. (Ha szükséges) Állítsa a kép élességét a fókuszáló gyűrűvel. Ha a projektor a korábbi működés miatt még forró, akkor a lámpa felkapcsolása előtt még körülbelül 90 másodpercig működteti a hűtőventillátort. 4. Ha jelszót kell megadni, a nyíl billentyűk megnyomásával adjon meg egy hatjegyű jelszót. Bővebben lásd "A jelszavas védelem használata" a(z) 26. oldalon. 5. Kapcsolja be az összes csatlakoztatott készüléket. 6. A projektor ekkor bejövő jelet keres. A keresés közben az aktuális bejövő jelet mindig a bal felső sarokban mutatja. Ha a projektor nem érzékel értékelhető jelet, akkor a 'No Signal (Nincs jel)' üzenet látszik egészen addig, amíg nem talál bejövő jelet. A kívánt bejövő jelet ki is választhatja a SOURCE (Jelforrás) megnyomásával a projektoron vagy a távirányítón. Bővebben lásd "Bejövő jel váltása" a(z) 28. oldalon. Ha a bejövő jel frekvenciája/felbontása túllépi a projektor működési tartományát, akkor az 'Out of Range (Értékhatáron kívüli jel)' üzenet látszik az üres képernyőn. Válasszon a projektor felbontásával kompatibilis bejövő jelet, vagy állítsa a bejövő jelet alacsonyabb értékre. Bővebben lásd "Időzítés táblázat" a(z) 58. oldalon. 24 Működés

25 A menük használata A projektor a különböző beállítások elvégzéséhez rendelkezik képernyőmenüvel (OSD). Az OSD menü szerkezete az alábbi. Főmenü ikonok Főmenü DISPLAY Wall Color Off Kiemelt Almenü Aktuális bejövő jel Aspect Ratio Keystone Position Phase H. Size Digital Zoom Analog RGB 16 0 Auto ENTER MENU Exit Állapot A Menu/Exit (Menü/Kilépés) megnyomásával az előző oldalra ugorhat vagy kiléphet. Az OSD menü használata előtt beállíthatja annak nyelvét. 1. Az OSD menü előhívása a projektoron vagy a távirányítón található Menu/Exit (Menü/Kilépés) gombbal történik. DISPLAY Wall Color Aspect Ratio Keystone Position Phase H. Size Digital Zoom 16 0 Off Auto 3. A megnyomásával álljon a Language (Nyelv)-re, és a / gombokkal pedig válassza ki a használni kívánt nyelvet. SYSTEM SETUP: Basic Presentation Timer Language Projector Position Auto Power off Blank Timer Panel Key Lock Sleep Timer Splash Screen English Front Table Disable Disable Off Disable BenQ Analog RGB MENU Exit Analog RGB MENU Exit 2. A / használatával lépjen a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) menübe. SYSTEM SETUP: Basic Presentation Timer Language Projector Position Auto Power off Blank Timer Panel Key Lock Sleep Timer Splash Screen English Front Table Disable Disable Off Disable BenQ 4. A kilépés és a beállítások mentése a projektoron vagy a távirányítón található Menu/ Exit (Menü/Kilépés) gomb megnyomásával történik. *Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt. Analog RGB MENU Exit Működés 25

26 A jelszavas védelem használata Biztonsági okokból és az illetéktelen használat megakadályozására a projektor jelszavas védelmi lehetőséggel rendelkezik. A jelszavat a képernyőmenün (OSD) keresztül lehet beállítani. Az OSD menü használatának részleteivel kapcsolatban lásd "A menük használata" a(z) 25. oldalon. Kellemetlen helyzetbe kerül, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig írja bele a kézikönyvbe, majd tartsa a kézikönyvet biztonságos helyen a későbbi használathoz. Jelszó beállítása Miután a jelszót beállította a projektort nem lehet használni másképp, csakis úgy, ha a projektor minden egyes indításakor megadja a helyes jelszót. 1. Hívja elő az OSD menüt, és menjen a SYSTEM SETUP: Advanced (Rendszerbeállítások: Haladó) > Security Settings (Biztonsági beállítások) menüponthoz. Nyomja meg a Mode/Enter (Üzemmód/Enter)-t. Megjelenik a Security Settings (Biztonsági beállítások) oldal. 2. Emelje ki a Power on Lock (Bekapcsolás zár)-t és válassza ki az On (Be) opciót a / gombokkal. 3. Ahogy jobbra látható, a négy nyíl billentyű (, INPUT NEW PASSWORD,, ) rendre négy számjegyet képvisel (1, 2, 3, 4). A beállítani kívánt jelszónak megfelelően a nyíl billentyűk megnyomásával adjon meg hat számjegyet a jelszónak. 4. A jelszó ismételt beírásával erősítse meg az új jelszót. A jelszó beállítása után az OSD menü a Security MENU Back Settings (Biztonsági beállítások) oldalra tér vissza. A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 5. A Menu/Exit (Menü/Kilépés) megnyomásával léphet ki az OSD menüből. Ha elfelejti a jelszót Ha a jelszavas védelmet aktiválta, akkor a projektor minden bekapcsoláskor kérni fogja a hatjegyű jelszót. Ha rossz jelszót ad meg, akkor a jobbra látható jelszó hibaüzenet jelenik meg három másodpercre, majd ezt az 'INPUT PASSWORD' (Kérem a jelszót) üzenet követi. Lehetősége van újból próbálkozni egy másik hatjegyű számmal, vagy ha a jelszót nem jegyezte fel Password Error Please try again. ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Bővebben lásd "Az elfelejtett jelszavak esetére szóló eljárás megjelenítése" a(z) 27. oldalon. Ha egymást követően ötször nem sikerül a helyes jelszót megadnia, a projektor rövid időn belül automatikusan lekapcsol. 26 Működés

27 Az elfelejtett jelszavak esetére szóló eljárás megjelenítése 1. Nyomja meg a projektoron vagy a távirányítón az AUTO (Automatikus)-t és tartsa nyomva három másodpercig. A projektor egy kódolt számot fog megjeleníti a képernyőn. 2. Írja le ezt a számot, és kapcsolja ki a projektort. 3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a projektor jogos használója. A jelszó megváltoztatása RECALL PASSWORD Please write down the recall code, and contact BenQ Customer Center. Recall Code: 1. Hívja elő az OSD menüt, és menjen a SYSTEM SETUP: Advanced (Rendszerbeállítások: Haladó) > Security Settings (Biztonsági beállítások) > Change Password (Jelszó változtatása) menüponthoz. 2. Nyomja meg a Mode/Enter (Üzemmód/Enter)-t. Megjelenik az 'INPUT CURRENT PASSWORD' (Adja meg a jelenlegi jelszót) üzenet. 3. Írja be a régi jelszót. Ha a jelszó helyes, akkor megjelenik az 'INPUT NEW PASSWORD' (Adja meg az új jelszót) üzenet. Ha rossz jelszót adott meg, akkor a Password error (Jelszó hiba) üzenet jelenik meg három másodpercre, majd az 'INPUT CURRENT PASSWORD' (Adja meg a jelenlegi jelszót) üzenet megjelenésével újra próbálkozhat. Lehetősége van a Menu/Exit (Menü/Kilépés) megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával. 4. Írja be az új jelszót. A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 5. A jelszó ismételt beírásával erősítse meg az új jelszót. 6. A projektor új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia. 7. A Menu/Exit (Menü/Kilépés) megnyomásával léphet ki az OSD menüből. A jelszavas védelem kikapcsolása A jelszavas védelem kikapcsolásához menjen a SYSTEM SETUP: Advanced (Rendszerbeállítások: Haladó) > Security Settings (Biztonsági beállítások) > Power on Lock (Bekapcsolás zár) menübe az OSD menürendszer előhívása után. Válassza ki az Off (Ki) opciót a / gombokkal. Megjelenik az 'INPUT PASSWORD' (Adja meg a jelszót) üzenet. Írja be a jelenlegi jelszót. Ha a jelszó helyes, akkor az OSD menü visszatér a Security Settings (Biztonsági beállítások) oldalra az 'Off (Ki)' opcióval a(z) Power on Lock (Bekapcsolás zár) sorban. A projektor a következő indításkor nem fogja kérni a jelszót. Ha rossz jelszót adott meg, akkor a Password error (Hibás jelszó) üzenet jelenik meg három másodpercre, majd az 'INPUT PASSWORD' (Adja meg a jelszót) üzenet megjelenésekor újra próbálkozhat. Lehetősége van a Menu/Exit (Menü/ Kilépés) megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával. MENU Password Changed Exit Működés 27

28 Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őrizni arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet. Bejövő jel váltása A projektor egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak egy képet tud megjeleníteni. A Quick Auto Search (Gyors automatikus keresés) funkciónak a SOURCE (Jelforrás) menüben On (Be) állapotban kell lennie (a projektornál ez az alapbeállítás), hogy a projektor automatikusan keresse meg a jeleket. A bemeneti jelek között manuálisan is körbelépegethet. 1. Nyomja meg a projektoron vagy a távirányítón a SOURCE (Jelforrás)-t. Megjelenik a jelforrás kiválasztó sáv. 2. A / gombokkal válassza ki a megfelelő jelet, majd nyomja meg a Mode/Enter (Üzemmód/Enter) gombot. D-Sub / Comp. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a Video képernyőn. Ha a projektorhoz több készülék csatlakozik, akkor az 1-2. lépések S-Video megismétlésével keresse meg a többi jelet is. Ahogy a különböző bemenőjelek között vált, a vetített kép fényerőszintje ennek megfelelően változik. A többnyire állóképekkel dolgozó számítógépes (grafikus) adatbemutatók általában erősebb fényűek, mint az inkább mozgóképet használó videó (filmek). A képbeállításhoz rendelkezésre álló opciók függnek a bemenőjel típusától. Bővebben lásd "A képmód kiválasztása" a(z) 32. oldalon. A projektor saját felbontása 4:3 oldalarány esetén érvényes. A legjobb képet akkor kapja, ha ilyen felbontásban érkező jelet választ ki. Más felbontású jelek esetén a projektor átméretezést hajt végre az 'aspect ratio' (képoldalarány) beállítástól függően, aminek eredményeképpen előállhat némi képtorzulás vagy romolhat a kép élessége. Bővebben lásd "A képoldalarány kiválasztása" a(z) 31. oldalon. A vetített kép beállítása A vetítési szög állítása A projektor egy gyors kioldós lábbal és egy hátsó állító lábbal van felszerelve. Segítségükkel a kép magasságát és a vetítési szöget lehet módosítani. A projektor beállításához: 1. Nyomja meg a gyorskioldó kapcsolót és emelje meg a projektor elejét. Ha a képet oda irányította ahova szeretné, akkor engedje el a gyorskioldó gombot és rögzítse a lábat az adott helyzetben. 2. A hátsó állító láb csavarásával finomhangolja be a horizontális szöget. A láb visszahúzásához emelje meg a projektort miközben nyomja a gyorskioldó gombot, majd lassan engedje le a projektort. Csavarja vissza a hátsó állító lábat a kicsavarással ellentétes irányba Működés

29 Ha a projektor nem egyenes alapra van állítva, vagy a vetítőernyő és a projektor nem merőleges egymásra, akkor a vetített képnek trapéz alakja lesz. Ennek korrekcióját lásd "Trapéztorzítás korrekciója" a(z) 30. oldalon. Ne nézzen az objektívbe, ha a lámpa világít. A lámpa erős fénye károsíthatja a szemét. Legyen óvatos az állító gomb megnyomásakor, mert az közel van a szellőző nyíláshoz, ahonnan forró levegő áramlik ki. A kép automatikus korrekciója Egyes esetekben szükség lehet a kép minőségének optimalizálására. Ehhez nyomja meg a projektoron vagy a távirányítón az AUTO (Automatikus)-t. A beépített intelligens automatikus korrigálás funkció 3 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el. A jelenlegi jelforrás adatai három másodpercre megjelennek a képernyő bal felső sarkában. A képernyő üres lesz az AUTO (Automatikus) működése alatt. Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el. A képméret és élesség finombeállítása 1. A vetített kép beállítása a kívánt méretre a zoom gyűrűvel történhet. (Az MP512-es modellhez a zoom gyűrű nem elérhető.) 2. A fókuszáló gyűrű forgatásával tegye élessé a képet. Működés 29
