1 MX704/MW705 Digitális projektor Felhasználói kézikönyv

2 Tartalomjegyzék Fontos biztonsági útmutatások... 3 Bevezetés... 7 A projektor jellemzői... 7 A csomag tartalma... 8 Projektor külső nézete... 9 Kezelőszervek és működésük Aprojektor elhelyezése A hely kiválasztása A vetített kép beállítása kívánság szerinti méretre Csatlakoztatás Videoforrás eszközök csatlakoztatása Videósugárzó dongle csatlakoztatása - QCast dongle (külön kapható tartozék) Működés A projektor indítása A vetített kép beállítása A menük használata A projektor biztosítása Bemeneti jel váltása Részletek keresése nagyítással A képarány kiválasztása A kép optimalizálása Bemutatóidőzítő beállítása a prezentációhoz Távoli lapozás művelet A kép kimerevítése A kép elrejtése A vezérlőgombok zárolása Működés nagy tengerszint feletti magasságon A hang beállítása A tesztminta használata Az oktatósablonok használata A projektor lekapcsolása Közvetlen kikapcsolás Menüműveletek Karbantartás...52 A projektor ápolása Lámpa információk Hibaelhárítás...59 Specifikációk...60 Aprojektor műszaki adatai Méretek Rögzítés a mennyezethez Időzítés táblázat Garancia és copyright információk Tartalomjegyzék

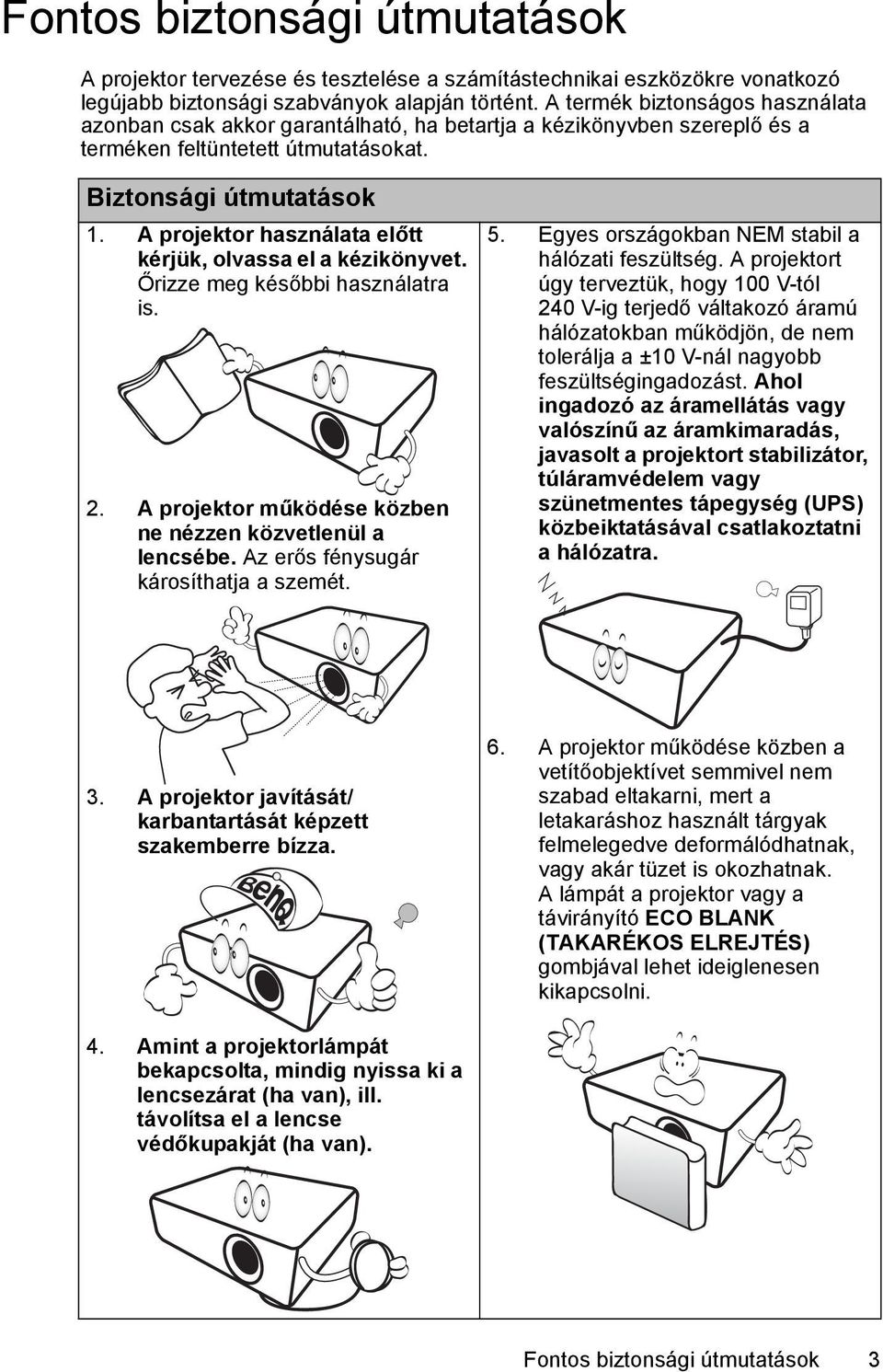

3 Fontos biztonsági útmutatások A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak akkor garantálható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett útmutatásokat. Biztonsági útmutatások 1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. Őrizze meg későbbi használatra is. 2. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az erős fénysugár károsíthatja a szemét. 5. Egyes országokban NEM stabil a hálózati feszültség. A projektort úgy terveztük, hogy 100 V-tól 240 V-ig terjedő váltakozó áramú hálózatokban működjön, de nem tolerálja a ±10 V-nál nagyobb feszültségingadozást. Ahol ingadozó az áramellátás vagy valószínű az áramkimaradás, javasolt a projektort stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra. 3. A projektor javítását/ karbantartását képzett szakemberre bízza. 6. A projektor működése közben a vetítőobjektívet semmivel nem szabad eltakarni, mert a letakaráshoz használt tárgyak felmelegedve deformálódhatnak, vagy akár tüzet is okozhatnak. A lámpát a projektor vagy a távirányító ECO BLANK (TAKARÉKOS ELREJTÉS) gombjával lehet ideiglenesen kikapcsolni. 4. Amint a projektorlámpát bekapcsolta, mindig nyissa ki a lencsezárat (ha van), ill. távolítsa el a lencse védőkupakját (ha van). Fontos biztonsági útmutatások 3

4 Biztonsági útmutatások (folytatás) 7. Működés közben a lámpa rendkívül felforrósodik. Hagyja hűlni a projektort mintegy 45 percig, mielőtt a lámpaegységet a cseréhez kiszereli. 10. Soha ne helyezze a terméket instabil kocsira, állványra vagy asztalra. A termék leeshet és súlyos kárt okozhat. 8. Ne használja a lámpát a névleges élettartamánál hosszabb ideig. A névleges élettartamon messze túlmenő használat következtében a lámpa egyes ritka esetekben eltörhet. 11. Ne próbálja szétszerelni a projektort. A készülék belsejében található magas feszültség halált okozhat, ha az áram alatt lévő részhez ér. A felhasználó által is szervizelhető egyetlen rész a lámpaegység, amely saját levehető fedéllel rendelkezik. Soha, semmilyen körülmények között ne távolítsa el a többi burkolatot. A javítást/karbantartást csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. 9. A lámpaegység vagy bármely elektronikai alkatrész cseréje előtt mindig húzza ki a projektor csatlakozódugóját az elektromos csatlakozóaljzatból. 12. A projektor működése közben a hűtőrács irányából meleg levegő és szag áramolhat. Ez normális jelenség, nem hiba. 4 Fontos biztonsági útmutatások

5 Biztonsági útmutatások (folytatás) 13. Ne helyezze a projektort az alábbi környezetekbe. - Zárt vagy rosszul szellőző térbe. Ahol nincs a faltól legalább 50 cm távolságra, hogy a levegő szabadon áramolhasson körülötte. - Ahol a hőmérséklet túl magasra emelkedhet, például zárt ablakú autó belsejében. - Ahol a túl nagy nedvesség, a por vagy cigarettafüst beszennyezheti az optikai alkatrészeket, rövidítve azzal a projektor élettartamát és sötétebbé téve a képet. 14. A szellőzőnyílásokat ne torlaszolja el. - Ne tegye a projektort takaróra, ágyneműre és más puha felületre. - A projektort ne takarja le ronggyal vagy más tárggyal. - Ne helyezzen gyúlékony anyagot a projektor közelébe. - Tűzriasztók közelébe. - Ahol a környezet hőmérséklete 40 C (104 F) felett van. - Ahol a tengerszint feletti magasság meghaladja a métert ( lábat). Ha a szellőzőnyílásokat nagyon eltorlaszolja, a projektor túlmelegedhet és tüzet okozhat. 15. A projektort mindig sima, vízszintes felületre helyezve használja. - Használat közben ne döntse meg balra vagy jobbra 10 foknál nagyobb szögben, vagy előre-hátra irányban 15 foknál nagyobb szögben. A projektor nem teljesen vízszintes helyzetben való használata a lámpa hibás működését vagy károsodását okozhatja m ( láb) 0 m (0 láb) 16. A projektort ne állítsa függőleges helyzetben a végére. Ilyenkor a projektor felborulhat, károsodhat vagy személyi sérülést okozhat. Fontos biztonsági útmutatások 5

6 Biztonsági útmutatások (folytatás) 17. A projektorra ráállni vagy tárgyat ráhelyezni tilos. A projektor esetleges fizikai sérülésén túl ez baleset és sérülés forrása lehet. 18. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektor a ráfröccsenő folyadék miatt meghibásodhat. Ha a projektorba mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében. 19. A termék mennyezetre szerelve fordított kép vetítésére is alkalmas. A projektort csak a BenQ mennyezeti szerelőkészlettel szabad felszerelni és ügyelni kell a biztonságos rögzítésre. A projektor mennyezetre szerelése Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ projektor használatával, ezért fel kell hívnunk figyelmét az esetleges személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre. Ha a projektort a mennyezetre kívánja felszerelni, nyomatékosan javasoljuk, hogy a megfelelő BenQ mennyezeti szerelőkészletet használjon, és ügyeljen a biztonságos rögzítésre. Ha nem a BenQ mennyezeti szerelőkészletet használja a projektor felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarokkal nem lesz kielégítő a rögzítés, és a projektor leesik a mennyezetről. A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ projektort vásárolta. A BenQ önálló, Kensington zárral kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a projektoron a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani akkor, ha annak rögzítése a szerelőkonzolon kilazulna. Hg - A lámpa higanyt tartalmaz. A helyi hulladékkezelési jogszabályoknak megfelelően kezelje. Lásd a oldalt. 20. A készüléket földelni kell. 6 Fontos biztonsági útmutatások

7 Bevezetés A projektor jellemzői A projektor jellemzői a következők A SmartEco dinamikus energiatakarékosságot nyújt A SmartEco technológia új módon üzemelteti a projektor lámparendszerét, és a lámpafogyasztás jelentős részét megtakarítja - az adott tartalom fényerejének függvényében. A lehető leghosszabb lámpaélettartam SmartEco technológiával A SmartEco technológia csökkenti az elektromos fogyasztást és növeli a lámpa élettartamát. Az ECO BLANK funkció csökkenti a lámpa fogyasztását A(z) ECO BLANK (TAKARÉKOS ELREJTÉS) gomb megnyomására a rendszer elrejti a képet, ami a lámpa fogyasztását azonnal csökkenti. Készenlét módban 0,5 W-nál is kevesebbet fogyaszt 0,5 W-nál is kevesebbet fogyaszt készenlét módban. Szűrőmentes kialakítás Szűrőmentes kialakítás, a karbantartás és az üzemeltetési költségek csökkentése érdekében. Egy billentyűs automatikus beállítás A billentyűzet vagy a távvezérlő AUTO (AUTO.) gombjának megnyomására a rendszer azonnal a legjobb képminőségre vált. Beépített hangszóró(k) A beépített hangszóró kevert monó hangot ad, ha van hangbemeneti jel is csatlakoztatva. Gyorshűtés, Auto. kikapcsolás, Jel általi bekapcsolás, Direkt bekapcsolás Gyorshűtés funkció felgyorsítja a hűtést a projektor kikapcsolásakor. Auto. kikapcsolás funkció engedélyezi a projektor automatikus kikapcsolását, ha egy adott időtartamon belül nem érzékel bejövő jelet. Jel általi bekapcsolás funkció automatikusan bekapcsolja a projektort, ha az bemenő jelet érzékel, és a(z) Direkt bekapcsolás automatikusan beindítja a projektort, ha az áramot kap. Azonnali újraindulás A választható Azonnali újraindulás funkció engedélyezi a projektor azonnali újraindítását, 90 másodperccel a kikapcsolása után. Támogatja a 3D funkciót. A számos 3D formátummal a 3D funkció még flexibilisebbé vált. A képek mélységének megjelenítésével és a BenQ 3D szemüveg használatával a projektorral élethűbben élvezheti a 3D filmeket, videókat és sporteseményeket. A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően, valamint a vetítési távolsággal pedig egyenes arányban fog változni a vetített kép látható fényessége. A lámpa fényereje idővel gyengül, a gyártók által megadott specifikációk között változhat. Ez teljesen normális. Bevezetés 7

8 Digital Projector Quick Start Guide A csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie. Alaptartozékok A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől. *A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. Projektor Hálózati tápkábel VGA kábel Rövid útmutató Felhasználói kézikönyv CD Garanciakártya* Távirányító elemekkel Külön kapható tartozékok 1. Tartalék lámpakészlet 2. Mennyezeti szerelőkészlet 3. 3D szemüveg 4. Videosugárzó dongle - QCast dongle 5. RS232 kábel 8 Bevezetés

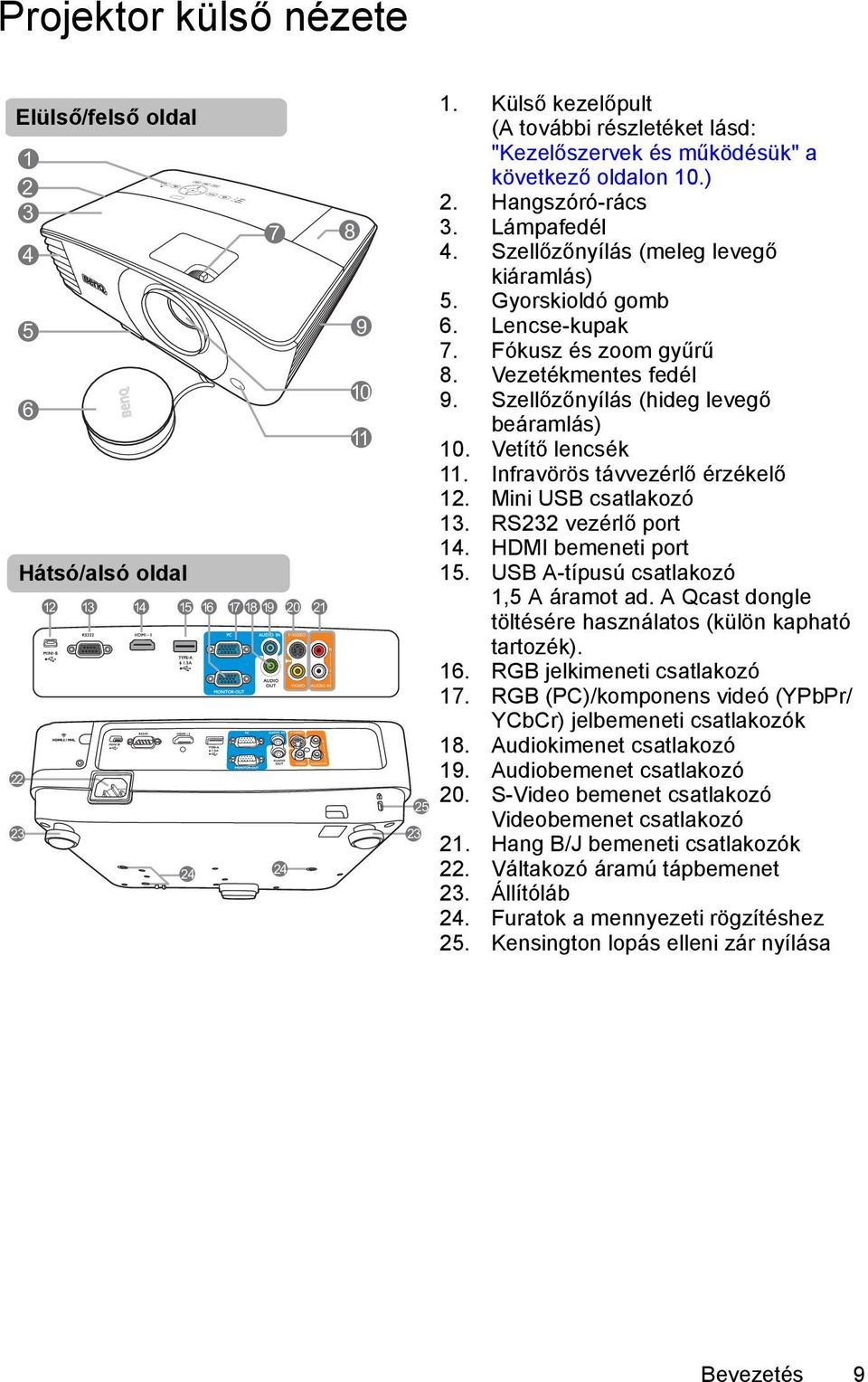

9 Projektor külső nézete Elülső/felső oldal Hátsó/alsó oldal Külső kezelőpult (A további részletéket lásd: "Kezelőszervek és működésük" a következő oldalon 10.) 2. Hangszóró-rács 3. Lámpafedél 4. Szellőzőnyílás (meleg levegő kiáramlás) 5. Gyorskioldó gomb 6. Lencse-kupak 7. Fókusz és zoom gyűrű 8. Vezetékmentes fedél 9. Szellőzőnyílás (hideg levegő beáramlás) 10. Vetítő lencsék 11. Infravörös távvezérlő érzékelő 12. Mini USB csatlakozó 13. RS232 vezérlő port 14. HDMI bemeneti port 15. USB A-típusú csatlakozó 1,5 A áramot ad. A Qcast dongle töltésére használatos (külön kapható tartozék). 16. RGB jelkimeneti csatlakozó 17. RGB (PC)/komponens videó (YPbPr/ YCbCr) jelbemeneti csatlakozók 18. Audiokimenet csatlakozó 19. Audiobemenet csatlakozó 20. S-Video bemenet csatlakozó Videobemenet csatlakozó 21. Hang B/J bemeneti csatlakozók 22. Váltakozó áramú tápbemenet 23. Állítóláb 24. Furatok a mennyezeti rögzítéshez 25. Kensington lopás elleni zár nyílása Bevezetés 9

10 Kezelőszervek és működésük Projektor 1. Fókusz-beállító gyűrű A vetített kép fókusztávolságát állítja. 2. Zoom gyűrű A kép méretét állítja. 3. Infravörös távvezérlő érzékelő 4. POWER (TÁPELLÁTÁS) Vált a projektor készenléti és bekapcsolt állapota között. 5. POWER indicator light (TÁPELLÁTÁS állapotjelző lámpa) A projektor működése közben világít vagy villog. 6. TEMPerature warning light (HŐMÉRSÉKLET figyelmeztető lámpa) Akkor kezd pirosan világítani, ha a projektor hőmérséklete túl magassá vált. 7. LAMP indicator light (LÁMPA jelzőlámpa) A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. 8. SOURCE (FORRÁS) Megjeleníti a jelforrás kiválasztó sávot. 9. OK Megerősíti a képernyőmenü (OSD) kiválasztott elemét Nyíl gombok ( Fel, Le, Bal, Jobb) A képernyőmenü (OSD) aktiválásakor ezen gombokkal lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. 11. ECO BLANK (TAKARÉKOS ELREJTÉS) A képernyőkép elrejtésére használjuk. 12. QCast A projektor forrását átváltja: HDMI-2/MHL. Világít, ha a QCast dongle vagy az MHL-eszköz rendesen csatlakozik a HDMI-2/MHL portra. 13. BACK (VISSZA) Visszavált az előző OSD menüre, kilép és menti a menü beállításokat. 14. MENU (MENÜ) Bekapcsolja a képernyőmenüt (OSD). 15. AUTO (AUTO.) Automatikusan megállapítja a megjelenített képhez legjobb képidőzítést. 10 Bevezetés

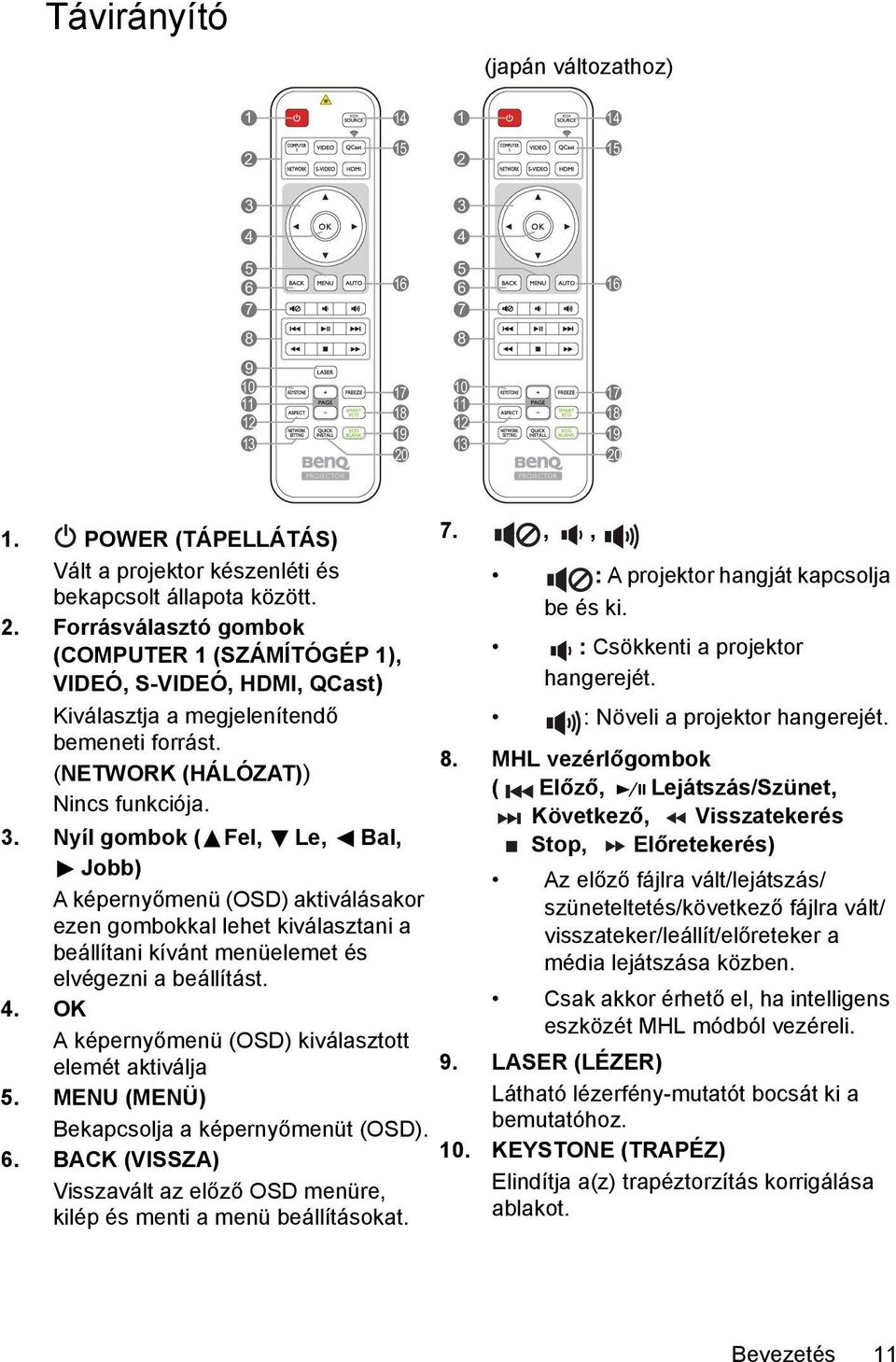

11 Távirányító (japán változathoz) POWER (TÁPELLÁTÁS) Vált a projektor készenléti és bekapcsolt állapota között. 2. Forrásválasztó gombok (COMPUTER 1 (SZÁMÍTÓGÉP 1), VIDEÓ, S-VIDEÓ, HDMI, QCast) Kiválasztja a megjelenítendő bemeneti forrást. (NETWORK (HÁLÓZAT)) Nincs funkciója. 3. Nyíl gombok ( Fel, Le, Bal, Jobb) A képernyőmenü (OSD) aktiválásakor ezen gombokkal lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. 4. OK A képernyőmenü (OSD) kiválasztott elemét aktiválja 5. MENU (MENÜ) Bekapcsolja a képernyőmenüt (OSD). 6. BACK (VISSZA) Visszavált az előző OSD menüre, kilép és menti a menü beállításokat. 7.,, : A projektor hangját kapcsolja be és ki. : Csökkenti a projektor hangerejét. : Növeli a projektor hangerejét. 8. MHL vezérlőgombok ( Előző, Lejátszás/Szünet, Következő, Visszatekerés Stop, Előretekerés) Az előző fájlra vált/lejátszás/ szüneteltetés/következő fájlra vált/ visszateker/leállít/előreteker a média lejátszása közben. Csak akkor érhető el, ha intelligens eszközét MHL módból vezéreli. 9. LASER (LÉZER) Látható lézerfény-mutatót bocsát ki a bemutatóhoz. 10. KEYSTONE (TRAPÉZ) Elindítja a(z) trapéztorzítás korrigálása ablakot. Bevezetés 11

12 kb. +30º kb. +30º 11. PAGE+/PAGE- (LAPOZ+/LAPOZ-) Működteti a megjelenítő programot (a csatlakoztatott PC-n), amely reagál a page up/page down (lapoz fel/lapoz le) parancsra (hasonlóan a Microsoft PowerPoint alkalmazáshoz). 12. ASPECT (KÉPARÁNY) A megjelenítés képarányát választja ki. 13. NETWORK SETTING (HÁLÓZATI BEÁLLÍTÁSOK) Nincs funkciója. 14. SOURCE (FORRÁS) Megjeleníti a jelforrás kiválasztó sávot. 15. QCast A projektor forrását átváltja: HDMI-2/ MHL. 16. AUTO (AUTO.) Automatikusan megállapítja a megjelenített képhez legjobb képidőzítést. 17. FREEZE (Rögzítés) Kimerevíti a kivetített képet. 18. SMART ECO (OKOS GAZDASÁGOS) Megjeleníti a lámpamód kiválasztó sávot. 19. ECO BLANK (TAKARÉKOS ELREJTÉS) A képernyőkép elrejtésére használjuk. 20. QUICK INSTALL (GYORS TELEPÍTÉS) Gyorsan kiválaszt több funkciót, hogy állítsa a vetített képet és megjelenítse a tesztmintát. A(z) LASER (LÉZER) mutató használata A lézermutató egy professzionális segédeszköz a bemutatóhoz. Megnyomásra piros színnel világít. A lézersugár szabad szemmel látható. A folyamatos kibocsátáshoz a LASER (LÉZER) gombot lenyomva kell tartani. VIGYÁZAT: A lézerbe ne nézzen bele és ne irányítsa a lézerfényt önmagára vagy másokra. Használat előtt olvassa el a figyelmeztető üzeneteket a távirányító hátoldalán. A lézermutató nem játékszer. A szülőknek nem szabad megfeledkezniük a lézerenergia veszélyeiről, és ügyelniük kell arra, hogy a távirányító ne kerülhessen gyermekek kezébe. Távirányító hatósugara A távirányítót a helyes működéséhez a projektor infravörös érzékelője/érzékelői által meghatározott merőlegeshez képest 30 fokos szögön belül kell tartani. A távirányítónak az érzékelő(k)től mért távolsága nem lehet több mint 8 méter. Ügyelni kell, hogy a távirányító és az infravörös érzékelő(k) között ne legyen olyan akadály, amely akadályozná az infravörös sugár útját. A projektor használata szemből A projektor használata felülről 12 Bevezetés

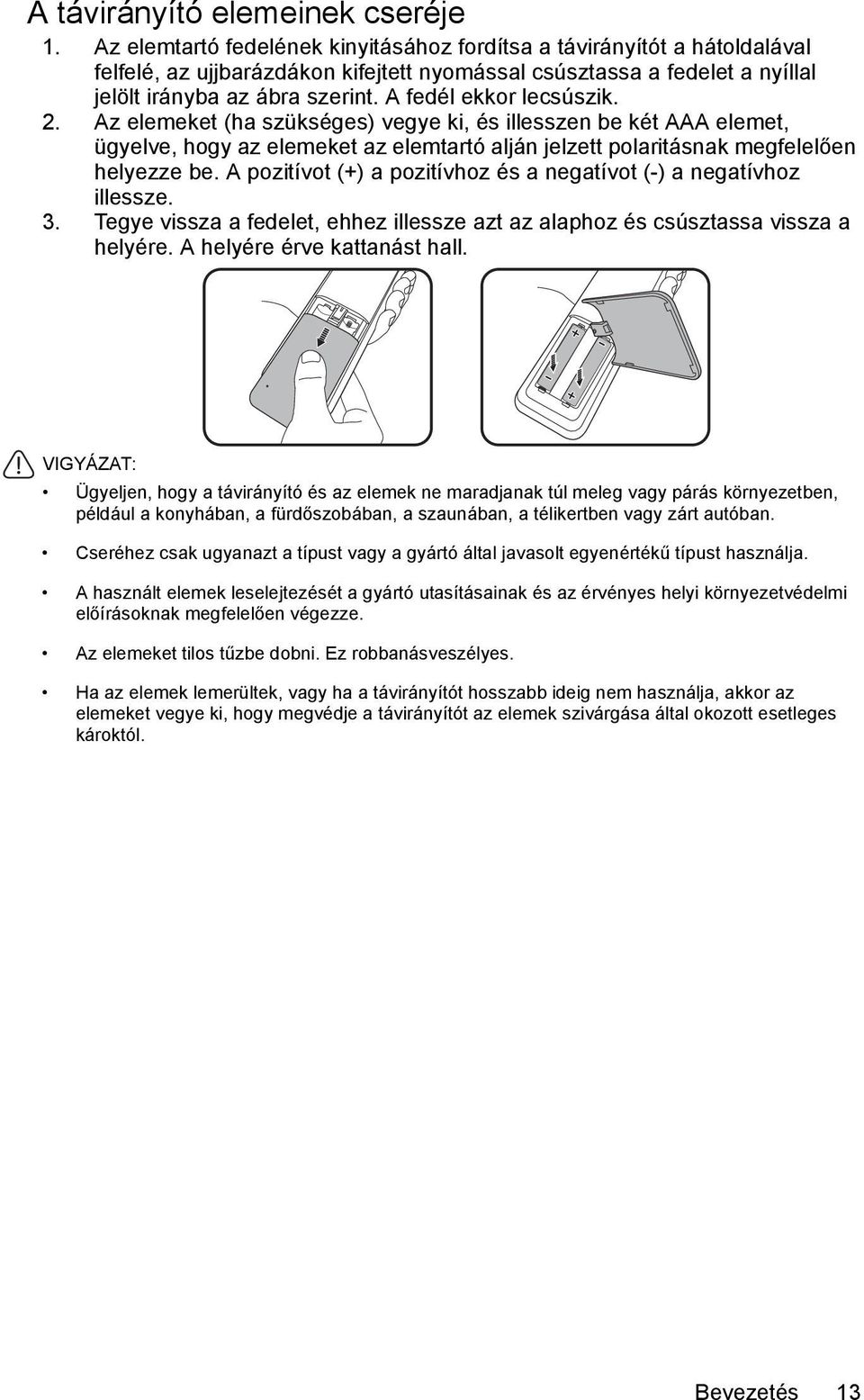

13 A távirányító elemeinek cseréje 1. Az elemtartó fedelének kinyitásához fordítsa a távirányítót a hátoldalával felfelé, az ujjbarázdákon kifejtett nyomással csúsztassa a fedelet a nyíllal jelölt irányba az ábra szerint. A fedél ekkor lecsúszik. 2. Az elemeket (ha szükséges) vegye ki, és illesszen be két AAA elemet, ügyelve, hogy az elemeket az elemtartó alján jelzett polaritásnak megfelelően helyezze be. A pozitívot (+) a pozitívhoz és a negatívot (-) a negatívhoz illessze. 3. Tegye vissza a fedelet, ehhez illessze azt az alaphoz és csúsztassa vissza a helyére. A helyére érve kattanást hall. VIGYÁZAT: Ügyeljen, hogy a távirányító és az elemek ne maradjanak túl meleg vagy párás környezetben, például a konyhában, a fürdőszobában, a szaunában, a télikertben vagy zárt autóban. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. A használt elemek leselejtezését a gyártó utasításainak és az érvényes helyi környezetvédelmi előírásoknak megfelelően végezze. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Ha az elemek lemerültek, vagy ha a távirányítót hosszabb ideig nem használja, akkor az elemeket vegye ki, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges károktól. Bevezetés 13

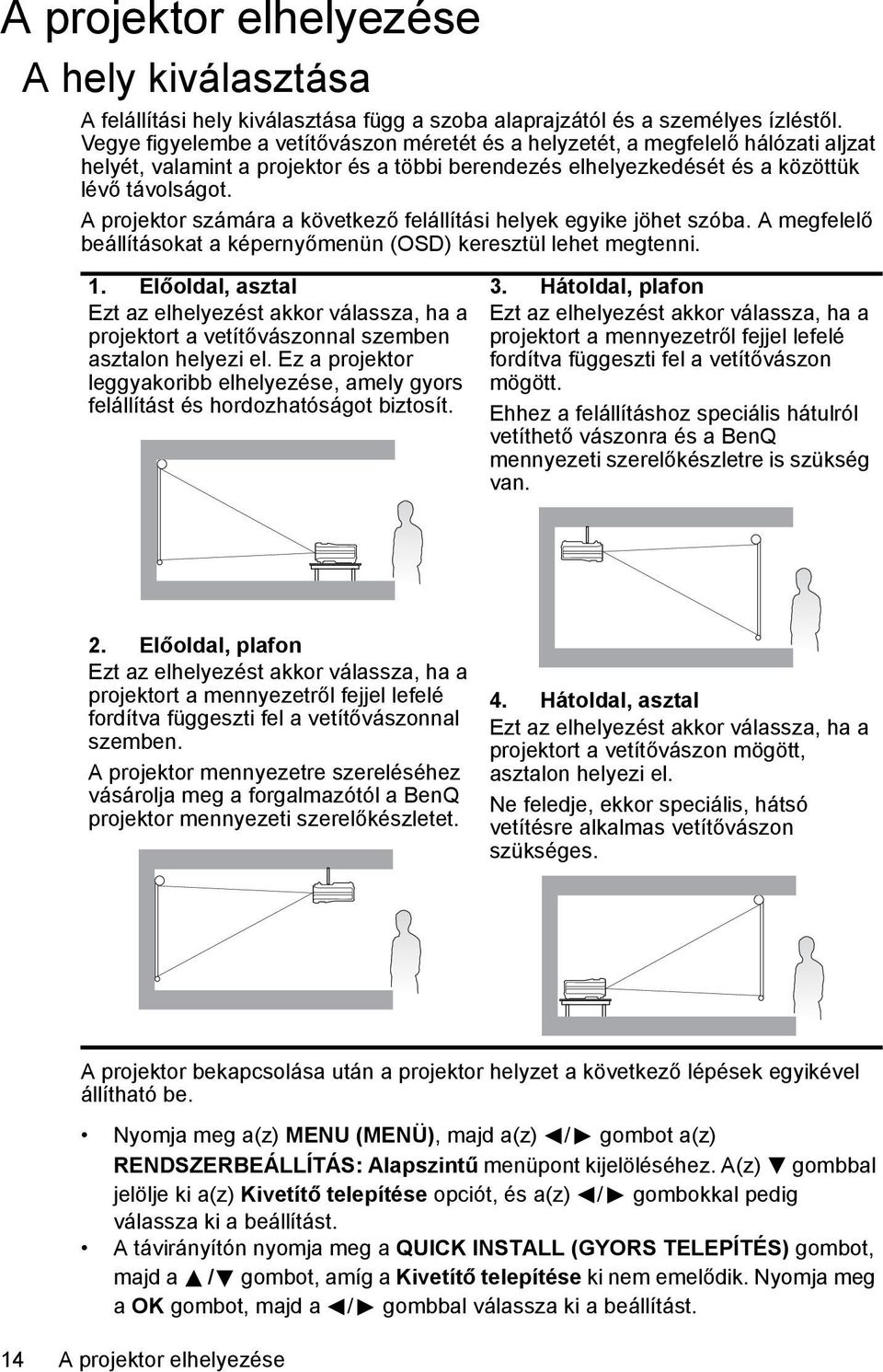

14 A projektor elhelyezése A hely kiválasztása A felállítási hely kiválasztása függ a szoba alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és a helyzetét, a megfelelő hálózati aljzat helyét, valamint a projektor és a többi berendezés elhelyezkedését és a közöttük lévő távolságot. A projektor számára a következő felállítási helyek egyike jöhet szóba. A megfelelő beállításokat a képernyőmenün (OSD) keresztül lehet megtenni. 1. Előoldal, asztal Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászonnal szemben asztalon helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. 3. Hátoldal, plafon Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászon mögött. Ehhez a felállításhoz speciális hátulról vetíthető vászonra és a BenQ mennyezeti szerelőkészletre is szükség van. 2. Előoldal, plafon Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászonnal szemben. A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektor mennyezeti szerelőkészletet. 4. Hátoldal, asztal Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászon mögött, asztalon helyezi el. Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges. A projektor bekapcsolása után a projektor helyzet a következő lépések egyikével állítható be. Nyomja meg a(z) MENU (MENÜ), majd a(z) / gombot a(z) RENDSZERBEÁLLÍTÁS: Alapszintű menüpont kijelöléséhez. A(z) gombbal jelölje ki a(z) Kivetítő telepítése opciót, és a(z) / gombokkal pedig válassza ki a beállítást. A távirányítón nyomja meg a QUICK INSTALL (GYORS TELEPÍTÉS) gombot, majd a / gombot, amíg a Kivetítő telepítése ki nem emelődik. Nyomja meg a OK gombot, majd a / gombbal válassza ki a beállítást. 14 A projektor elhelyezése

15 A vetített kép beállítása kívánság szerinti méretre A vetített kép méretét a projektorlencsék távolsága a vetítővászontól, a nagyítás beállítása és a videó formátuma befolyásolja. Vetítési méretek MX704 4:3 vászonátmérő Vetítővászon H Lencse középpont W Függőleges eltolás Vetítési távolság A vetítővászon képaránya 4:3, és a kivetített kép aránya 4:3 Vetítővászon mérete Átló Hüvelyk mm H (cm) W (cm) Vetítővászontól mért távolság (cm) Legkisebb Max. hossz hossz Átlag (legnagyobb (legkisebb nagyítás) nagyítás) Függőleges eltolás (cm) , , , , , , , , , , , , , , , , ,7 A projektor elhelyezése 15

16 Például egy mm-es vászon esetén a javasolt vetítési távolság 501 cm lesz, a függőleges eltolás pedig 18,3 cm. Ha a mért vetítési távolság 620 cm volt, akkor az ehhez legközelebbi érték a(z) "Vetítővászontól mért távolság (cm)" oszlopban a 626 cm. A sorban tovább haladva látható, hogy 150"-es (kb. 3,8 m-es) átmérőjű vászonra van szükség. MW705 H 16:10 Vetítővászon-átló Vetítővászon Lencse középpont W Vetítési távolság A vetítővászon képaránya 16:10, és a kivetített kép aránya 16:10 Vetítővászon mérete Átló Hüvelyk mm H (cm) W (cm) Vetítővászontól mért távolság (cm) Legkisebb Max. hossz hossz Átlag (legnagyobb (legkisebb nagyítás) nagyítás) Függőleges eltolás (cm) , , , , , , , , , , , , , , , , ,0 Például egy mm-es vászon esetén a javasolt vetítési távolság 420 cm lesz. 16 A projektor elhelyezése

17 Ha a mért vetítési távolság 520 cm volt, akkor az ehhez legközelebbi érték a(z) "Vetítővászontól mért távolság (cm)" oszlopban a 525 cm. A sorban tovább haladva látható, hogy 150"-es (kb. 3,8 m-es) átmérőjű vászonra van szükség. Minden méret közelítőleges érték, és eltérhet a tényleges értékektől. Ha a projektort végleges helyre kívánja felszerelni, a végleges beszerelés előtt ellenőrizze le a projektor vetítési távolságát a leendő helyén a projektor optikai jellemzőinek figyelembe vételével. Így állapíthatja meg az adott telepítési helyen az elhelyezés pontos helyét. A projektor elhelyezése 17

18 Csatlakoztatás Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja. 3. Ügyeljen a kábelek biztos csatlakoztatására. Az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd "A csomag tartalma" a következő oldalon 8). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők. A lenti csatlakozási ábrákat csak referenciaként adtuk meg. A projektor hátoldalán elérhető csatlakozók az egyes modelleknél eltérőek lehetnek. Asztali vagy hordozható számítógép A/V eszköz Monitor (VGA) vagy (DVI) Hangszórók vagy b 9 a 1. VGA kábel 2. VGA - DVI-A kábel 3. USB kábel 4. Komponens videó - VGA (D-Sub) átalakító kábel 5. S-Videó kábel 6. Videokábel 7. Audiokábel 8. HDMI kábel 9. QCast dongle 18 Csatlakoztatás

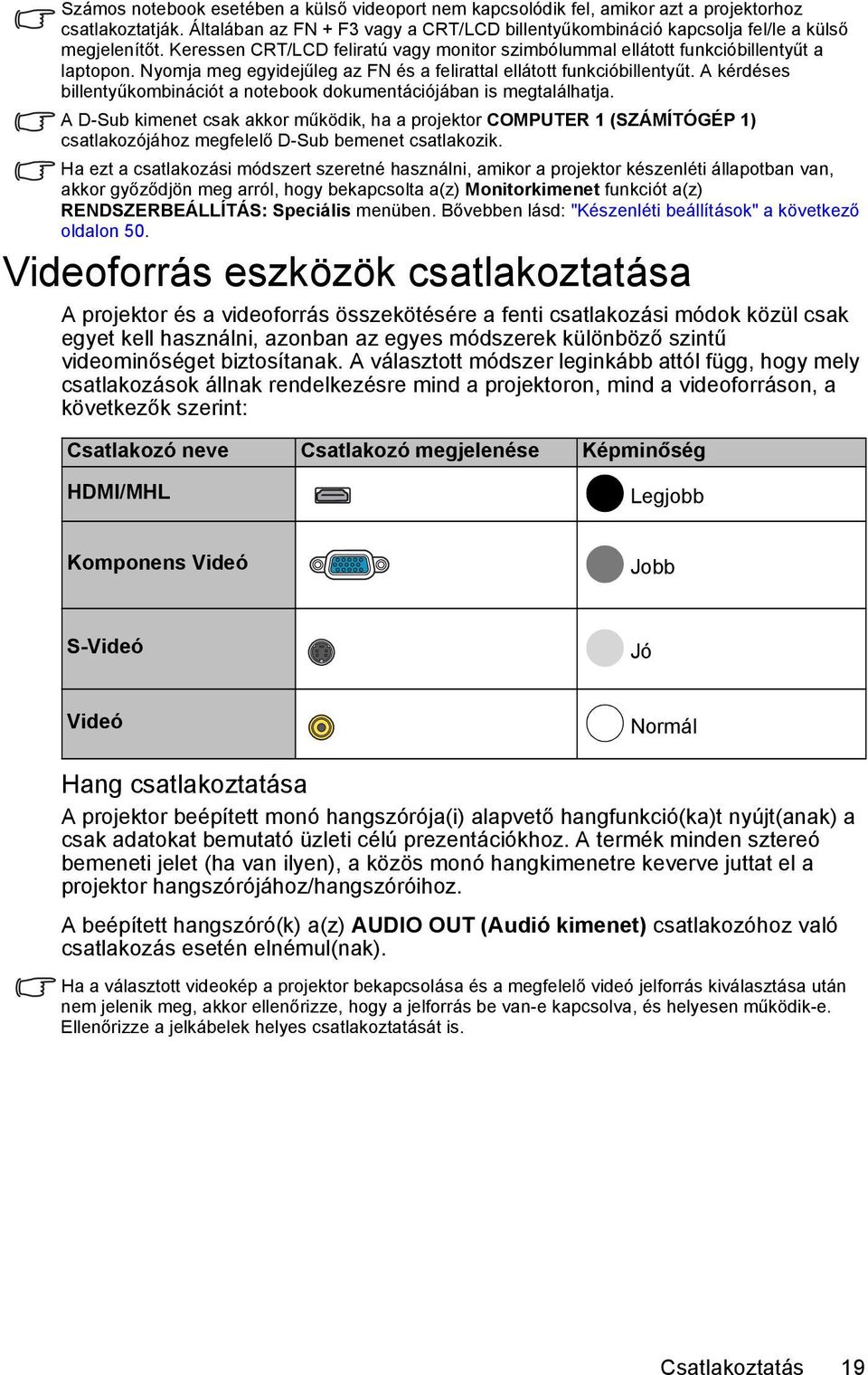

19 Számos notebook esetében a külső videoport nem kapcsolódik fel, amikor azt a projektorhoz csatlakoztatják. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. Keressen CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt a laptopon. Nyomja meg egyidejűleg az FN és a felirattal ellátott funkcióbillentyűt. A kérdéses billentyűkombinációt a notebook dokumentációjában is megtalálhatja. A D-Sub kimenet csak akkor működik, ha a projektor COMPUTER 1 (SZÁMÍTÓGÉP 1) csatlakozójához megfelelő D-Sub bemenet csatlakozik. Ha ezt a csatlakozási módszert szeretné használni, amikor a projektor készenléti állapotban van, akkor győződjön meg arról, hogy bekapcsolta a(z) Monitorkimenet funkciót a(z) RENDSZERBEÁLLÍTÁS: Speciális menüben. Bővebben lásd: "Készenléti beállítások" a következő oldalon 50. Videoforrás eszközök csatlakoztatása A projektor és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget biztosítanak. A választott módszer leginkább attól függ, hogy mely csatlakozások állnak rendelkezésre mind a projektoron, mind a videoforráson, a következők szerint: Csatlakozó neve Csatlakozó megjelenése Képminőség HDMI/MHL Legjobb Komponens Videó Jobb S-Videó Jó Videó Normál Hang csatlakoztatása A projektor beépített monó hangszórója(i) alapvető hangfunkció(ka)t nyújt(anak) a csak adatokat bemutató üzleti célú prezentációkhoz. A termék minden sztereó bemeneti jelet (ha van ilyen), a közös monó hangkimenetre keverve juttat el a projektor hangszórójához/hangszóróihoz. A beépített hangszóró(k) a(z) AUDIO OUT (Audió kimenet) csatlakozóhoz való csatlakozás esetén elnémul(nak). Ha a választott videokép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás be van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Csatlakoztatás 19

20 Videósugárzó dongle csatlakoztatása - QCast dongle (külön kapható tartozék) A dongle segítségével okos készülékről vagy számítógépről lehet vezeték nélkül kivetítést végezni. QCast dongle vásárláshoz forduljon a helyi kereskedőhöz. Telepítés 1. Lazítsa ki a vezetékmentes fedelet rögzítő csavart, és nyissa ki a vezetékmentes fedelet Csúsztassa a dongle kapcsolót MHL állásba, és csatlakoztassa a dongle-t HDMI-2/MHL portra. MHL USB 3. Tegye vissza a vezetékmentes fedelet és húzza meg a fedelet rögzítő csavart. 1 2 A vezeték nélküli kivetítés indítása 1. Kapcsolja be a projektort 2. Amikor a QCast dongle rendesen csatlakozik a HDMI-2/MHL portra, a jelző LED narancssárgán világít. Amikor más MHL dongle vagy MHL-t ismerő eszköz MHL kábele csatlakozik a HDMI-2/MHL portra, a jelző LED narancssárgán világít. 3. A következő lépések egyikével engedélyezze a QCast dongle használatával a vezetékmentes funkciót. 20 Csatlakoztatás

21 Nyomja meg a(z) QCast gombot a projektoron vagy a távirányítón. Nyomja meg a(z) SOURCE (FORRÁS) gombot, és válassza ki a(z) HDMI-2/MHL elemet a forráskiválasztó sávról. 4. Ekkor elkezdhető a vezetékmentes kivetítés. Ha a vezetékmentes kivetítés hirtelen leállna, QCast megnyomásával kapcsolja ki a QCast dongle-t. A projektoron vagy a távirányítón a QCast megnyomásával indítsa újra a dongle-t. Megjegyzés A wifi dongle QCast jelenleg ki van kapcsolva. (MHL jelenleg kikapcsolt állapotban van) Kattintson újra a QCast gombra, hogy újraindítsa a wifi dongle QCast eszközt. Amikor a projektor automatikusan keresi a bemenő jeleket, nem található bemeneti forrás HDMI-2/ MHL. Nincs garantálva, hogy más MHL dongle-vel kompatibilis. Csatlakoztatás 21

22 Működés A projektor indítása 1. A hálózati kábelt csatlakoztassa a projektorhoz és az elektromos aljzathoz. Kapcsolja fel az elektromos aljzat kapcsolóját (ha van ilyen). Ellenőrizze, hogy a(z) POWER indicator light (TÁPELLÁTÁS állapotjelző lámpa) a projektoron narancssárgán világít-e a bekapcsolás után. Kérjük, csak eredeti tartozékokat (pl. tápkábelt) használjon az eszközhöz, hogy megelőzze a potenciális veszélyeket, pl. az áramütést vagy a tűzveszélyt. 2. Nyomja meg a(z) POWER gombot a projektor elindításához. Amint a lámpa világítani kezd, a Bekapcsolási dallam hallatszik. A(z) POWER indicator light (TÁPELLÁTÁS állapotjelző lámpa) előbb zölden villogni kezd, majd folyamatosan zöld színnel világít a projektor bekapcsolt állapotában.. Az indítási folyamat mintegy 30 másodpercig tart. Az indítás későbbi fázisában kivetíti az indulási logót. (Ha szükséges) Állítsa a kép élességét a fókuszáló gyűrűvel. A bekapcsolást jelző hang kikapcsolásának módját lásd itt: "Be/kikapcsolási hangjelzés lekapcsolása" a következő oldalon 38. Ha a projektor a korábbi használat miatt még forró, akkor a projektor a lámpa felkapcsolása előtt körülbelül 90 másodpercig működteti a hűtőventilátort. 3. A projektor első bekapcsolásakor válassza ki az OSD menü nyelvét a képernyőn megjelenő utasítások segítségével. 4. Ha jelszót kell megadni, a nyílbillentyűkkel adjon meg egy hat számjegyű jelszót. Bővebben lásd: "A jelszavas védelem használata" a következő oldalon Kapcsolja be az összes csatlakoztatott készüléket. 6. A projektor ekkor elkezdi keresni a bemenőjeleket A keresés közben az aktuális bemenőjelet mindig a bal felső sarokban mutatja. Ha a projektor nem érzékel értékelhető jelet, akkor a No Signal (Nincs jel) üzenet látható egészen addig, amíg nem talál bejövő jelet. A bemenőjelet ki is választhatja a projektoron vagy a távirányítón a(z) SOURCE (FORRÁS) gomb megnyomásával. Bővebben lásd: "Bemeneti jel váltása" a következő oldalon 29. Ha a bejövő jel frekvenciája/felbontása meghaladja a projektor működési tartományát, akkor az Out of Range (Tartományon kívül) üzenet jelenik meg a háttér előtt. Válasszon a projektor felbontásával kompatibilis bejövő jelet, vagy állítsa a bejövő jelet alacsonyabb értékre. Bővebben lásd: "Időzítés táblázat" a következő oldalon 62. Ha 3 percen belül nem detektál jelet, akkor a projektor automatikusan a képernyővédő módra vált. 22 Működés

23 A vetített kép beállítása A vetítési szög állítása A projektor egy gyorskioldó állítólábbal és 2 hátsó állítólábbal van felszerelve. Segítségükkel a kép magasságát és a vetítési szöget lehet módosítani. A vetítési szög módosításához: 1. Nyomja meg a gyorskioldó kapcsolót és emelje meg a projektor elejét. Ha a képet a kívánt helyre irányította, akkor engedje el a gyorskioldó gombot és rögzítse a lábat az adott helyzetben. 2. A hátsó állító láb csavarásával finomhangolhatjaja a horizontális szöget. A láb visszahúzásához csavarja a hátsó állítható lábat ellentétes irányba. Ha a projektor nem egyenes alapra van állítva, vagy a vetítővászon és a projektor nem merőleges egymásra, akkor a vetített képnek trapéz alakja lesz. Ennek javításához lásd "Trapéztorzítás korrekciója" a következő oldalon 24. A kép automatikus korrekciója Egyes esetekben szükség lehet a kép minőségének optimalizálására. Ehhez nyomja meg a projektoron vagy a távirányítón a(z) AUTO (AUTO.) gombot. A beépített intelligens automatikus korrekciós funkció 3 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el. Az aktuális jelforrás adatai 3 másodpercre megjelennek a képernyő sarkában. Ez a funkció csak PC jel (analóg RGB) kiválasztásakor érhető el. A képméret és élesség finombeállítása 1. A vetített kép beállítása a kívánt méretre a zoom gyűrűvel történhet Ne nézzen az objektívbe, ha a lámpa világít. A lámpa erős fénye károsíthatja a látását. Legyen óvatos a gyorskioldó gomb megnyomásakor, mert az közel van a szellőző nyíláshoz, ahonnan forró levegő áramlik ki. 2. A fókuszáló gyűrű forgatásával tegye élessé a képet. Működés 23

24 Trapéztorzítás korrekciója A trapéztorzítás arra a jelenségre utal, amikor a vetített kép alul vagy felül észrevehetően szélesebb. Akkor jelentkezik, ha a projektor nem merőleges a vetítővászonra. Ez automatikusan javítható a következő lépésekkel: 1. Nyomja meg a(z) MENU (MENÜ), majd a(z) / gombot a(z) MEGJELENÍTÉS menüpont kijelöléséhez. 2. Nyomja meg a(z) gombot a(z) Auto Keystone kijelöléséhez, és nyomja meg a(z) / gombot a(z) Be kiválasztásához. Manuális javításhoz a következő lépéseket kell követnie: 2D trapéz 1. Az alábbi lépések egyikével jelenítse meg a trapézkorrekciós oldalt. Nyomja meg a(z) KEYSTONE (TRAPÉZ) gombot a távirányítón. Nyomja meg a(z) QUICK INSTALL (GYORS TELEPÍTÉS) gombot a Vissza távirányítón. Nyomja meg a(z) gombot a(z) 2D trapéz kijelöléséhez, majd nyomja meg a(z) OK gombot. Nyomja meg a(z) MENU (MENÜ), majd a(z) / gombot a(z) MEGJELENÍTÉS menüpont kijelöléséhez. Nyomja meg a(z) gombot a(z) 2D trapéz kijelöléséhez, majd nyomja meg a(z) OK gombot. Nyomja meg a(z) gombot. Nyomja meg a(z) gombot. Nyomja meg a(z) gombot. Nyomja meg a(z): gombot. 2. Erre a(z) 2D trapéz korrekciós oldal jelenik meg. A kép felső részének javítása a(z) gomb megnyomásával történhet. A kép alsó részének javítása a(z) gomb megnyomásával történhet. Nyomja meg a(z) gombot a projektoron, hogy javítsa a trapéztorzítást a kép jobb oldalán. Nyomja meg a(z) gombot a projektoron, hogy javítsa a trapéztorzítást a kép bal oldalán. 24 Működés

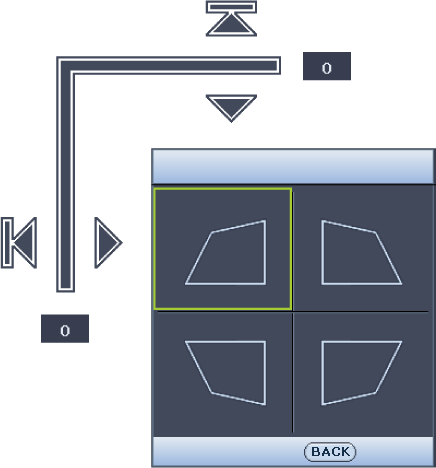

25 Sarok illesztés állítása A vízszintes és függőleges értékek beállításával manuálisan állítható a kép négy sarka. 1. Az alábbi lépések egyikével jelenítse meg a sarokillesztés korrekciós oldalt. Sarok illesztése Nyomja meg a(z) QUICK INSTALL (GYORS TELEPÍTÉS) gombot a távirányítón. Nyomja meg a(z) gombot a(z) Sarok illesztése kijelöléséhez, majd nyomja meg a(z) OK gombot. Nyomja meg a(z) MENU (MENÜ), majd a(z) / gombot a(z) MEGJELENÍTÉS menüpont Vissza kijelöléséhez. Nyomja meg a(z) gombot a(z) Sarok illesztése kijelöléséhez, majd nyomja meg a(z) OK gombot. 2. A / / / gombbal válassza ki az egyik sarkot, majd nyomja meg a(z) OK gombot. 3. Nyomja meg a(z) / gombot a függőleges érték állításához. 4. Nyomja meg a(z) / gombot a vízszintes értékek állításához. Sarok illesztése Vissza Működés 25

26 A menük használata A projektor képernyőmenüvel (OSD) rendelkezik, innen lehet elérni a számos módosítást és beállítást. A lenti OSD képernyőképek referencia céllal készültek, azok eltérhetnek a tényleges megjelenítéstől. Az OSD menü szerkezete az alábbi. Főmenü ikon Főmenü MEGJELENÍTÉS Fal színe Ki Képarány Auto. Almenü Auto Keystone 2D trapéz Sarok illesztése Pozíció Ki Állapot Kijelölés Aktuális bemenőjel Fázis V. méret Digitális zoom 3D Tanítási templát PC 0 0 Kilépés A(z) MENU (MENÜ) megnyomásá val az előző oldalra A következő példa az OSD nyelvének beállítását ismerteti. 1. Az OSD menü megjelenítéséhez nyomja meg a(z) MENU (MENÜ) gombot a projektoron vagy a távirányítón. 3. Nyomja meg a(z) gombot a(z) Nyelv kijelöléséhez, majd nyomja meg a(z) OK gombot. MEGJELENÍTÉS Fal színe Képarány Auto Keystone 2D trapéz Sarok illesztése Pozíció Fázis V. méret Digitális zoom 3D Tanítási templát PC 0 0 Ki Auto. Ki Kilépés RENDSZERBEÁLLÍTÁS: Alapszintű Bemutatóidőzítő Nyelv Kivetítő telepítése Menübeállítások Üzemi beállítások Távoli jelvevő Panel gombjainak lezárása Háttérszín Indítóképernyő PC Előoldal, asztal Elöl+Hátul Ki BenQ BenQ Kilépés 2. A(z) / gombokkal jelölje ki a(z) RENDSZERBEÁLLÍTÁS: Alapszintű menüt. RENDSZERBEÁLLÍTÁS: Alapszintű Bemutatóidőzítő Nyelv Kivetítő telepítése Menübeállítások Üzemi beállítások Távoli jelvevő Panel gombjainak lezárása Háttérszín Indítóképernyő Előoldal, asztal Elöl+Hátul Ki BenQ BenQ 4. Az / / / gombok használatával válassza ki a kívánt nyelvet, majd nyomja meg a(z) OK gombot. 5. A BACK (VISSZA) megnyomásával visszalépés, a MENU (MENÜ) megnyomásával kilépés. PC Kilépés 26 Működés

27 A projektor biztosítása Biztonsági kábelzár használata A projektort védett/biztonságos helyre kell telepíteni a lopás megelőzéséhez. Ha ez nem lehetséges, akkor vásároljon a projektor védelméhez zárat, például egy Kensington zárat. Kensington zárhoz a nyílás a projektor hátsó oldalán található. Bővebben lásd a(z) 25. elemet a(z) 9. oldalon. A Kensington biztonsági kábelzár általában kulcs(ok) és egy zár kombinációja. Használatának módját lásd a zár dokumentációjában. A jelszavas védelem használata Biztonsági okokból és az illetéktelen használat megakadályozása érdekében a projektor jelszavas védelmi lehetőséggel rendelkezik. A jelszót a képernyőmenün (OSD) keresztül lehet beállítani. VIGYÁZAT: Kellemetlen helyzetbe kerülhet, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig jegyezze fel a kézikönyvben, majd őrizze a kézikönyvet biztonságos helyen a későbbi használathoz. Jelszó beállítása Miután a jelszót beállította és a bekapcsolási védelem aktiválódott, a projektort nem lehet használni másképp, csakis úgy, ha a projektor minden egyes indításakor megadja a helyes jelszót. 1. Nyissa meg az OSD menüt, és lépjen be a(z) RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások menübe. Nyomja meg a(z) OK gombot. Megjelenik a(z) Biztonsági beállítások oldal. 2. Jelölje ki a(z) Biztonsági beállítások megváltoztatása elemet és nyomja meg a(z) OK gombot. 3. Ahogy jobbra látható, a négy nyílbillentyű (,,, ) rendre négy számjegyet képvisel (1, 2, 3, 4). A beállítani kívánt jelszónak megfelelően a nyílbillentyűk megnyomásával adjon meg egy hat számjegyű jelszót. 4. A jelszó ismételt beírásával erősítse meg az új jelszót. A jelszó beállítását követően a rendszer visszalép az OSD menü Biztonsági beállítások oldalára. ÚJ JELSZÓ BEVITELE 5. A(z) Bekapcsolási lezárás funkció aktiválásához nyomja meg a(z) / gombot a köv. opció kijelöléséhez: Bekapcsolási lezárás, majd nyomja meg a(z) / gombot a(z) Be kiválasztásához. FONTOS: A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 6. Az OSD menü bezárásához nyomja meg a(z) BACK (VISSZA) gombot. Vissza Működés 27

28 Ha elfelejti a jelszót Ha a jelszavas védelmet aktiválta, akkor a projektor minden bekapcsoláskor kérni fogja a hat számjegyű jelszót. Ha rossz jelszót ad meg, akkor a jobbra látható jelszó hibaüzenet jelenik meg, majd ezt az ADJA MEG A JELSZÓT üzenet követi. Lehetősége van újból próbálkozni egy másik hatjegyű számmal, vagy ha a jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Bővebben lásd: "Az elfelejtett jelszavak esetére szóló eljárás" a következő oldalon 28. Ha egymást követően ötször sem sikerül a helyes jelszót megadnia, a projektor rövid időn belül automatikusan lekapcsol. Az elfelejtett jelszavak esetére szóló eljárás 1. Nyomja meg hosszan (3 másodpercig) a(z) AUTO (AUTO.) gombot a projektoron vagy a távirányítón. Erre a projektor egy kódolt számot fog megjeleníti a vásznon. 2. Jegyezze fel ezt a számot, és kapcsolja ki a projektort. 3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a projektor jogos használója. JELSZÓ TÖRLÉSE Hibás jelszó Próbálja meg újra. Írja fel a törlési kódot, majd forduljon a BenQ ügyfélszolgálatához. Törlési kód: A jelszó megváltoztatása 1. Nyissa meg az OSD menüt, és lépjen a(z) RENDSZERBEÁLLÍTÁS: Speciális> Biztonsági beállítások > Jelszóváltoztatás menübe. 2. Nyomja meg a(z) OK gombot. Erre az ADJA MEG A JELENLEGI JELSZÓT üzenet jelenik meg. 3. Írja be a régi jelszót. i. Ha a jelszó helyes, akkor megjelenik az ADJA MEG AZ ÚJ JELSZÓT üzenet. ii. Ha rossz jelszót adott meg, akkor a jelszóhiba üzenet jelenik meg, majd az ADJA MEG A JELENLEGI JELSZÓT üzenet megjelenésével újra próbálkozhat. A(z) BACK (VISSZA) megnyomásával megszakíthatja a módosítást vagy új jelszóval próbálkozhat. 4. Írja be az új jelszót. FONTOS: A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 5. A jelszó ismételt beírásával erősítse meg az új jelszót. 6. A projektor új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia. 7. Az OSD menü bezárásához nyomja meg a(z) BACK (VISSZA) gombot. Kilépés 28 Működés

29 A jelszavas védelem kikapcsolása A jelszavas védelem kikapcsolásához lépjen be a(z) RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások > Biztonsági beállítások megváltoztatása menübe az OSD menürendszer megnyitása után. Nyomja meg a következőt: OK. Megjelenik az ADJA MEG A JELSZÓT üzenet jelenik meg. Adja meg a jelenlegi jelszót. i. Ha a jelszó helyes, akkor az OSD menü visszavált a(z) Biztonsági beállítások oldalra. Nyomja meg a(z) gombot a(z) Bekapcsolási lezárás kijelöléséhez, és nyomja meg a(z) / gombot a(z) Ki kiválasztásához. A projektor a következő indításkor már nem fogja kérni a jelszót. ii. Ha rossz jelszót adott meg, akkor a jelszóhiba üzenet jelenik meg, majd az ADJA MEG A JELSZÓT üzenet megjelenésével újra próbálkozhat. A(z) BACK (VISSZA) megnyomásával megszakíthatja a módosítást vagy új jelszóval próbálkozhat. Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őriznie arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet. Bemeneti jel váltása A projektor egyidejűleg több készülékhez is kapcsolódhat. Egyszerre azonban csak egy képet tud megjeleníteni. Induláskor a projektor automatikusan megkeresi a rendelkezésre álló jeleket. Ellenőrizze, hogy a(z) FORRÁS menü Gyors, auto. keresés elemének beállítása: Be, ha azt szeretné, hogy a projektor automatikusan keresse a jeleket. A forrás kiválasztásához: 1. Nyomja meg a(z) SOURCE (FORRÁS) gombot. Erre megjelenik a jelforrás kiválasztó sáv. 2. A(z) / gombokkal válassza ki a megfelelő jelet, majd nyomja meg a(z) OKgombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képernyő sarkában. Ha a projektorhoz több készülék csatlakozik, akkor a(z) 1-2. lépések megismétlésével keresse meg a többi jelet is. Ahogy a különböző bemenőjelek között vált, a vetített kép fényerőszintje ennek megfelelően változik. A többnyire állóképekkel dolgozó számítógépes (grafikus) adatbemutatók általában erősebb fényűek, mint az inkább mozgóképet használó videók (filmek). A projektor saját felbontása 4:3 (MX704)/16:10 (MW705) oldalarány esetén érvényes. A legjobb képet akkor kapja, ha ilyen felbontásban érkező jelet választ ki. Más felbontású jelek esetén a projektor átméretezést hajthat végre a "képarány" beállításoktól függően, ami némi képtorzulást vagy képélesség romlást okozhat. Bővebben lásd: "A képarány kiválasztása" a következő oldalon 30. Működés 29

30 Színtér váltása Abban a ritkán előforduló esetben, ha a projektort a DVD lejátszóhoz a projektor HDMI bemenetén keresztül csatlakoztatja és a vetített kép hibás színeket mutat, akkor módosítsa a színrendszert YUV-ra. Ennek módja: 1. Nyomja meg a(z) MENU (MENÜ), majd a(z) / gombot a(z) FORRÁS menüpont kijelöléséhez. 2. A(z) gombbal jelölje ki a(z) Színtér konverziója elemet, majd a(z) / gombokkal válassza ki a megfelelő színteret. Ez a funkció csak a HDMI bemenet használata esetén érhető el. Részletek keresése nagyítással Ha a vetített képen valamely részletet kell megtalálnia, nagyítsa ki a képet. A képen a nyílgombokkal navigálhat. 1. Nyomja meg a(z) MENU (MENÜ), majd a(z) / gombot a(z) MEGJELENÍTÉS menüpont kijelöléséhez. 2. Nyomja meg a(z) gombot a(z) Digitális zoom kijelöléséhez, majd nyomja meg a(z) OK gombot. Erre a zoom sáv jelenik meg. 3. A(z) gomb többszöri megnyomásával nagyítsa a képet a kívánt méretűre. 4. A képen történő navigáláshoz előbb nyomja meg a(z) OK gombot a pásztázás módra váltáshoz, majd a projektoron vagy a távirányítón lévő nyílgombokkal (,,, ) navigáljon a képen. 5. A kép méretének csökkentéséhez nyomja meg az AUTO (AUTO.) gombot, hogy a képet visszaállítsa az eredeti méretére. A képet a(z) ismételt megnyomásával is visszaállíthatja az eredeti méretére. A képen csak nagyítás után lehet navigálni. A részletek keresése közben a képet tovább lehet nagyítani. A képarány kiválasztása A képarány a képszélesség és a képmagasság hányadosa. A legtöbb analóg TVnél és egyes számítógépeknél ez leggyakrabban 4:3, a digitális televíziók és DVDk pedig leginkább a 16:9 arányt használják. A digitális jelfeldolgozás beköszöntével a digitális megjelenítő eszközök, mint ez a projektor is, képesek dinamikusan megnyújtani és átméretezni a kimenő képet más képarányra, mint amilyen a bemenő képjel volt. A vetített kép oldalarányának módosítása (a bemeneti oldalaránytól függetlenül): Távirányító használatával 1. A jelenlegi beállítás megjelenítéséhez nyomja meg a(z) ASPECT (KÉPARÁNY) gombot. 2. A videojel formátumának és a megjelenítési igényeknek megfelelő képarány kiválasztásához nyomja meg többször a(z) ASPECT (KÉPARÁNY) gombot. Az OSD menü használata 1. Nyomja meg a(z) MENU (MENÜ), majd a(z) / gombot a(z) MEGJELENÍTÉS menüpont kijelöléséhez. 2. Nyomja meg a(z) gombot a(z) Képarány kijelöléséhez. 3. A(z) / gombokkal válasszon a videojelnek és a megjelenítési igényeinek megfelelő képarányt. 30 Működés

31 A képarány Az alábbi képeken a fekete részek a nem használt, a fehér részek pedig a használt területeket jelzik. Az OSD menü megjeleníthető ezeken a használaton kívüli fekete területeken is. 1. Auto.: A képet arányosan átméretezi úgy, hogy annak vízszintes vagy függőleges szélessége illeszkedjen a projektor saját felbontásához. Használata olyan bejövő képek esetén célszerű, amelyek sem 4:3, sem 16:9 oldalarányúak, és ha a kép saját oldalarányának módosítása nélkül szeretné a lehető legnagyobb mértékben kihasználni a vetítővásznat. 2. Valós: A kép az eredeti felbontásában lesz kivetítve, és a készülék újra méretezi, hogy a megjelenítési terület méretéhez alkalmazkodjon. Alacsony felbontású bemeneti jeleknél a vetített kép kisebb méretben jelenik meg, mint a teljes képernyőméretre alakításkor. Ha szükséges, a képméretet lehet növelni a zoom beállítás módosításával, vagy a projektor közelítésével a vetítővászon felé. Az ilyen módosítások után szükség lehet a fókusz utánállítására is. 3. 4:3: A képet úgy méretezi, hogy az a vetítővászon közepén 4:3 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a 4:3 arányú képekhez, pl. egyes számítógép monitorok, a normál televízió és a 4:3 oldalarányú DVD filmek képeihez, mivel ez a megjelenítés az oldalarányt nem módosítja :9: A képet úgy méretezi, hogy az a vetítővászon közepén 16:9 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a már eleve 16:9 képaránnyal rendelkező képekhez, pl. a HD televízióhoz, mivel a megjelenítés nem módosítja az képarányt :10: A képet úgy méretezi át, hogy az a vetítővászon közepén 16:10 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a már eleve 16:10 oldalaránnyal rendelkező képekhez, mivel a megjelenítés nem módosítja az oldalarányt. 15:9 kép 4:3 kép 16:9 kép 4:3 kép 16:9 kép 16:10 kép MX704 MW705 Működés 31

32 A kép optimalizálása Falszín használata Abban az esetben, ha színes felületre, például nem fehérre festett falra vetít, a falszín funkcióval korrigálni lehet a vetített kép színeit, hogy az eredeti és a vetített kép színei között lehetőség szerint ne legyen eltérés. A funkció használatához lépjen be a(z) MEGJELENÍTÉS > Fal színe menübe és a(z) / gombok megnyomásával válassza ki a vetítési felület színéhez legközelebbi álló színt. Számos előre beállított szín közül lehet választani: Világos sárga, Rózsaszín, Világos zöld, Kék, és Falitábla. A képmód kiválasztása A projektor számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemenő jel képtípusának megfelelően választhat. Az igényeinek megfelelő működési mód kiválasztása a következő lépések szerint történik. Lépjen be a(z) KÉP > Kép mód menübe és a(z) / gombokkal válassza ki a használni kívánt módot. 1. Világos mód: Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a projektort jól megvilágított helyiségben használja. 2. Bemutató mód: Prezentációkhoz ajánlott. A mód kihangsúlyozza a fényerőt, hogy megfeleljen a PC vagy notebook színeinek. 3. srgb mód: Maximális tisztaságú RGB színekkel a fényerő beállítástól függetlenül élethű képet ad. Ez a leginkább alkalmas srgb kompatibilis, megfelelően kalibrált kamerával felvett fényképek megtekintésére, valamint a számítógépes grafika és a rajzoló alkalmazások, például AutoCAD megtekintésére. 4. Mozi mód: Színes filmek, videoklippek lejátszása digitális fényképezőgépről vagy DV-ről a PC bemeneten keresztül sötétített (kis megvilágítású) környezetben. 5. 3D mód: A 3D képek és 3D videoklippek lejátszásához való felhasználói/2. felhasználói mód: Előhívja a jelenleg elérhető képmódok alapján kialakított beállításokat. Bővebben lásd: "A 1. felhasználói/ 2. felhasználói mód beállítása" a következő oldalon 32. A 1. felhasználói/2. felhasználói mód beállítása Két felhasználó által megadható mód is rendelkezésre áll, ha az aktuális képmódok nem felelnének meg valamely célra. A beállítások testreszabásához felhasználhatja kiindulópontnak a képmódokat (a(z) 1. felhasználói/ 2. felhasználói kivételével). 1. Nyomja meg a(z) MENU (MENÜ) gombot az OSD menü megnyitásához. 2. Lépjen a KÉP > Kép mód menübe. 3. A(z) / gombokkal válassza ki a(z) 1. felhasználói vagy a(z) 2. felhasználói opciót. 4. Nyomja meg a(z) gombot a(z) Referencia mód kijelöléséhez. Ez a funkció csak akkor érhető el, ha a(z) 1. felhasználói vagy a(z) 2. felhasználói mód van kiválasztva a(z) Kép mód almenüben. 5. A(z) / megnyomásával válassza ki az igényeihez legközelebb álló képmódot. 32 Működés

33 6. A változtatni kívánt menüelemet válassza ki a(z) megnyomásával, majd a(z) / segítségével állítsa be az értéket. Bővebben lásd alább: "A képminőség finombeállítása a felhasználó módban". Aképminőség finombeállítása a felhasználó módban Az érzékelt jeltípus és kiválasztott képmód függvényében a lenti funkciók közül egyesek esetleg nem elérhetők. Az igényeinek megfelelően állíthatja be ezeket a funkciókat; ehhez jelölje ki őket, és nyomja meg a(z) / gombokat a projektoron vagy a távirányítón. Fényerő beállítás Minél magasabb az érték, annál nagyobb a kép fényereje. Minél kisebb az érték, a kép annál sötétebb lesz. Ezt úgy állítsa be, hogy a fekete területek éppen feketék legyenek, és a sötét területeken a részletek még láthatók legyenek. Kontraszt beállítás Minél magasabb az érték, annál nagyobb a kép kontrasztja. Ezt a kiválasztott bemenethez és a környezethez megfelelő fényerő beállítása után használja, a fehér csúcsértékének beállításához Szín beállítás Az alacsonyabb értékek kevésbé telt színeket eredményeznek. Ha a beállított érték túl magas, akkor a kép színei túlságosan erősek lesznek, ami irrealisztikus képet eredményez. Árnyalat beállítás Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az érték, annál zöldebb árnyalatúvá válik a kép. Élesség beállítás Minél nagyobb az érték, annál élesebbé válik a kép. Minél kisebb az érték, annál kevésbé éles a kép. Brilliant Color beállítás Ez a funkció egy új színfeldolgozó algoritmusra és rendszerszintű fejlesztésekre épül, és nagyobb fényerő mellett teszi lehetővé a kép hűbb, élénkebb színeit. Több mint 50% fényerő-növekedést lehet vele elérni a középtónusú képeknél, amelyek gyakoriak a videó és természetes tájképek esetén, így a projektor realisztikus valósághű színeket produkál. Ha ilyen minőségű képet szeretne, válassza a(z) Be opciót. Ha nincs rá szüksége, válassza a(z) Ki opciót. A(z) Ki választása esetén a(z) Színhőmérséklet funkció nem áll rendelkezésre. Színhőmérséklet kiválasztás Az elérhető színhőmérséklet* beállításai a kiválasztott jeltípustól függenek. 1. Hideg: A képek kékesfehérnek látszanak. 2. Normál: Megőrzi a fehér normál színét. 3. Meleg: A képek vörösesfehérnek látszanak. Működés 33
