A valóság határait ostromoljuk

Átírás

1

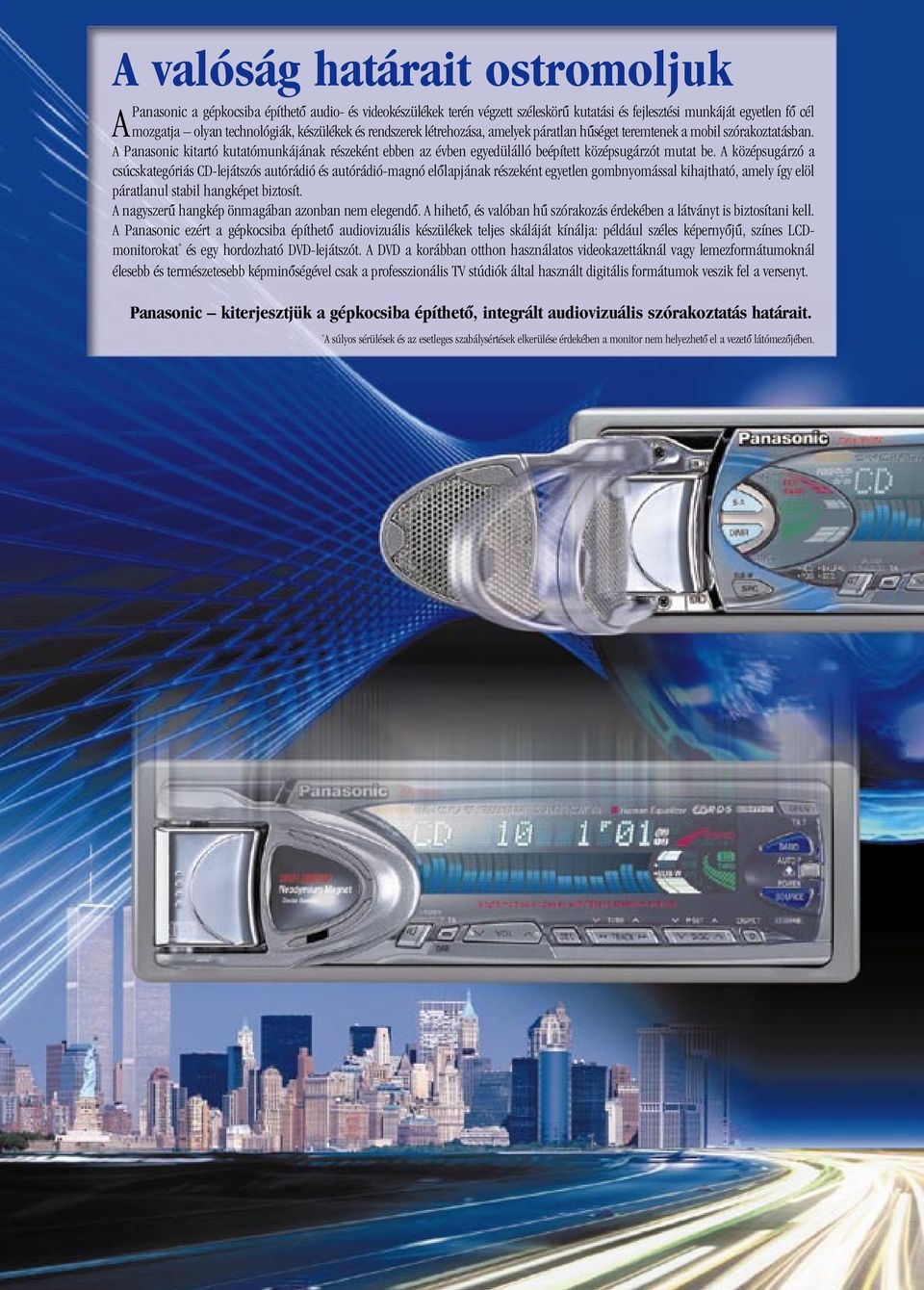

2 A valóság határait ostromoljuk APanasonic a gépkocsiba építhetô audio- és videokészülékek terén végzett széleskörû kutatási és fejlesztési munkáját egyetlen fô cél mozgatja olyan technológiák, készülékek és rendszerek létrehozása, amelyek páratlan hûséget teremtenek a mobil szórakoztatásban. A Panasonic kitartó kutatómunkájának részeként ebben az évben egyedülálló beépített középsugárzót mutat be. A középsugárzó a csúcskategóriás CD-lejátszós autórádió és autórádió-magnó elôlapjának részeként egyetlen gombnyomással kihajtható, amely így elöl páratlanul stabil hangképet biztosít. A nagyszerû hangkép önmagában azonban nem elegendô. A hihetô, és valóban hû szórakozás érdekében a látványt is biztosítani kell. A Panasonic ezért a gépkocsiba építhetô audiovizuális készülékek teljes skáláját kínálja: például széles képernyôjû, színes LCDmonitorokat * és egy hordozható DVD-lejátszót. A DVD a korábban otthon használatos videokazettáknál vagy lemezformátumoknál élesebb és természetesebb képminôségével csak a professzionális TV stúdiók által használt digitális formátumok veszik fel a versenyt. Panasonic kiterjesztjük a gépkocsiba építhetô, integrált audiovizuális szórakoztatás határait. * A súlyos sérülések és az esetleges szabálysértések elkerülése érdekében a monitor nem helyezhetô el a vezetô látómezôjében.

3

4 Valamennyi videokép szimulált The Mummy - a Universal Studios elôzékenysége folytán Alakítson ki mozgó filmszínházat a gépkocsijában Avilág vezetô szórakoztatóipari, elektronikai és számítástechnikai vállalatainak támogatásával a háttérben a DVD egy teljes filmet képes tárolni a 12,7 cm-es lemez egyetlen oldalán. Ez akár 2 óra 15 percnyi káprázatos mozi minôségû kép és 5.1 csatornás digitális hang tárolását jelenti. A DVD ezen kívül több nyelvû hangot és feliratokat, több kameraszöget és befejezést, többféle képernyôformátumot és számos egyéb lehetôséget biztosíthat. Készüljön fel a megdöbbentôen jó minôségû képre, amely élesebb és természetesebb, mint bármely korábban használt otthoni videoszalag- vagy lemezformátum. A DVD kétszer részletesebb képet képes megjeleníteni, mint a VHS formátumú kép 480 sornál is nagyobb a vízszintes felbontása *. Csak a professzionális TV stúdiók által használt digitális formátumok közelítik meg a DVD minôségét. A páratlan képminôség titkát a rendkívül finom adatsávok, az MPEG-technológia és az audiovizuális terület egyik vezetôje, a Panasonic kutatási és fejlesztési képességeinek együttese jelenti. A mai legjobb mozikhoz hasonlóan a DVD hat különálló digitális hangcsatornával (bal, közép, jobb, bal hátsó, jobb hátsó és mélysugárzó) képes körülvenni a hátsó utasokat. A Panasonic által készített gépkocsiba építhetô DVD rendszerek segítségével könnyen megszólaltatható a két legdinamikusabb 5.1 csatornás térhangzásformátum a Dolby Digital ** és a dts *** hanghatások terén biztosított lehetôségeinek maximuma. A DVD lehetôvé teszi a hang rögzítését akár nyolc különbözô nyelven, a feliratok rögzítését akár 32 különbözô nyelven. Kiválasztható a monitor képarányához leginkább megfelelô 16:9 (szélesvásznú) vagy 4:3 képernyôformátum. Sôt egyes DVD alkalmazások esetén a nézô akár a rendezô szerepében interaktívan kiválaszthatja a kamera szögét és a cselekmény lehetséges alakulását. * A szoftvertôl és a monitor szolgáltatásaitól függôen. ** A Dolby és a kettôs D szimbólum a Dolby Laboratories védjegye. *** A dts és a dts Digital Surround a Digital Theathre Systems, Inc védjegye. 4

5 AUDIOVIZUÁLIS KÉSZÜLÉK Valamennyi videokép szimulált The Jackal - a Universal Studios elôzékenysége folytán CX-DV1500 Hordozható DVD-lejátszó beépített MPEG2 videodekóderrel 1 DIN egység magas, csatlakoztatható DVD videorendszer Rezgésálló optikai egység rázkódásgátló memóriával Egy- és kétrétegû DVD-lemezek olvasására is alkalmas CD- és video CD-lemezek lejátszására is képes Menüvezérelt kezdeti beállítás Lassított lejátszás (1/3 sebességgel, csak elôre) és pillanat állj/állókép Ugrás elôre/hátra és pásztázás (1,5-szörös, 10-szeres, 20-szoros sebességgel) Keresés, ismétlés Lejátszhatók 8 cm-es lemezek Botkormányos távvezérlô 1 DIN egység magas, csatlakoztatható DVD videorendszer A gyakorlatilag bármilyen gépkocsiba való könnyû beszerelhetôség érdekében a CX-DV1500 egyetlen DIN egység magas dobozban tartalmazza a DVD-lejátszó precíziós mechanikáját és az összes szükséges áramkört. Az analóg és digitális kimeneteknek köszönhetôen a készülék csatlakoztatható a hagyományos sztereó hangrendszerek AUX bemenetéhez, vagy a CY-AC300 két dekóderes digitális térhangzásprocesszoron keresztül 5.1 csatornás térhangzás is kiépíthetô. A széleskörûen használt kompozit formátumú képkimenet csatlakoztatható hagyományos (RCA bemeneti képcsatlakozóval rendelkezô) TV-hez vagy a Panasonic LCD-monitorokhoz. Rezgésálló optikai egység rázkódásgátló memóriával Az olvasási hibák elkerülése érdekében a CX-DV1500 négypontos rugós/rezgéscsillapítós felfüggesztése a függôleges és vízszintes rázkódást egyaránt elnyeli. A rezgésgátló memória további védelmet biztosít az ugrások ellen akár mostoha útviszonyok mellett is. Ráadásul a Panasonic továbbfejlesztette otthoni felhasználásra készített DVD-lejátszó technológiáját, amely így olyan digitális szervorendszert tartalmaz, amely fókuszának eltolása az útviszonyokhoz alkalmazkodik. A CX-DV1500 kefe nélküli tengelye és infravörös lézere szintén hozzájárul az egyenletes teljesítményhez 1G rázkódásig és C-ig. Egy- és kétrétegû DVD-lemezek olvasására is alkalmas Akár két óra tizenöt perc hosszúságú film is elfér az egyréteges DVD-lemezen. A hosszabb filmekhez azonban (ugyanazon az oldalon) kétrétegû DVD-lemezek is készíthetôk, 4 órára bôvítve a lejátszható film hosszát. A két réteg közötti távolság mindössze 40 mikrométer kevesebb, mint az emberi hajszál átmérôjének fele. A CX-DV1500 lézeres olvasófeje nagyon apró lépésekben képes mozgásának szabályozására, hogy pontosan olvashassa mindkét réteget. Ez a szabadalmazás alatt álló, a Panasonic által kifejlesztett rendkívül nagy precizitású olvasófej-vezérlési technológia segítette a DVD-formátum megszületését. Botkormányos távvezérlô A CX-DV1500 vezeték nélküli távvezérlôje az összes alapvetô funkció vezérlése mellett lehetôvé teszi a lassított lejátszás, állókép és egyéb speciális lejátszási módok vezérlését is. A fontos kezelôszervek nagyok a kényelmes használathoz, míg a ritkán használt gombok elcsúsztatható fedél alatt találhatók. A botkormány a játékokban megszokott módon teszi lehetôvé a filmek menüiben és a képernyôjelzések közötti navigálást. A 10 gombos billentyûzet számos speciális DVD szolgáltatás gyors, közvetlen kiválasztását biztosítja, például a feliratozás és a beszéd nyelvének kiválasztását, a kameraszög és a cím/fejezet számának megadását. 1 DIN egység magas, csatlakoztatható DVD videorendszer Rezgésálló optikai egység rázkódásgátló memóriával Egy- és kétrétegû DVD-lemezek olvasására is alkalmas 5

6 CY-AC300 Két dekóderes digitális térhangzás processzor 5.1 csatornás Dolby Digital/dts térhangzás Rugalmasan beállítható a teljes rendszer DSP-hatások gazdag választéka Dolby Digital/dts mód automatikus kiválasztása Az elôerôsítô kimenet lehetôvé teszi külsô erôsítô csatlakoztatását a beépített középsô csatornát meghajtó erôsítô (30 W) kiegészítése érdekében Fényerô szabályzós kijelzô Ez a rendszer nem tudja biztosítani a dts rendszerû CD-k tökéletes lejátszását Teljes körû funkcionalitást biztosító hordozható térhangzásprocesszor Panasonic nem egy, hanem rögtön két nagy teljesítményû térhangzásdekódert (Dolby Digital és dts), középsô hangszóró meghajtására alkalmas 30 Wattos (max) erôsítôt és DSP térhangzáshatásokat biztosít egyetlen készülékben. Az 1 DIN egység méretû vezérlôegység DAY & NIGHT PHASE II kialakításának köszönhetôn a nappali és éjszakai megjelenés különbözô. 5.1 csatornás Dolby Digital térhangzás A DVD-videolemezen forgalomba hozott számos film Dolby Digital rendszerrel kódolt hangsávot tartalmaz. Ez a hangrendszer használatos a mozikban is. Az 5.1 csatornás Dolby Digital digitálisan rögzített hat jobb elsô, bal elsô, jobb hátsó, bal hátsó, közép és mélysugárzó csatornából áll. Mivel ezek különálló csatornák, tisztán hallhatók a mozgó hanghatások, nem csak balról jobbra és elölrôl hátulra, hanem átlósan is ahogy az a moziban használt hangrendszertôl elvárható. 5.1 csatornás dts digitális térhangzás A Dolby Digital rendszerhez hasonlóan a dts is a mozik számára kifejlesztett 5.1 csatornás hangrendszer. A dts azonban más rögzítési technológiát alkalmaz, referencia minôségû" hanghûség elérése érdekében több adatot tárol. A DVD nagy tárolási kapacitása lehetôvé teszi magának a mozgóképnek és a kitûnô minôségû dts adatoknak egyetlen lemezen való tárolását, így megdöbbentô mozihang érhetô el a gépkocsiban is. DSP-hatások gazdag választéka Az optikai bemenetek mellett a CY-AC300 a gépkocsiban levô sztereó rendszer analóg jeleinek fogadására is alkalmas. A DSP áramkör lehetôvé teszi a rádióról, kazettás magnóról vagy CDlejátszóról érkezô sztereó jelekhez szimulált térhangzáshatások hozzáadását. A választható három környezeti mód mellett még az ülôhely is kiválasztható, így a hangkép az utasok számának és helyének megfelelôen állítható be. 16:9 képarány választható megjelenítési módokkal A Panasonic színes LCD-monitorok kifejezetten gépkocsiban való felhasználásra készültek. Mozivásznak arányait használó 16:9-es képernyôjükön a film teljes egészében megjeleníthetô. A 4:3 képarányban rögzített TV vagy letterbox formátum használatakor választható a NORMAL, FULL, ZOOM vagy JUST megjelenítési mód. Nagy, képpontos felbontás A CY-VM1500 nagy felbontású 17,8 cm-es monitora képponton adja vissza a nagy felbontású DVD képeket. A TFT aktív mátrix színes LCD technológia garantálja a természetes színvisszaadást és a nagy fényerôsséget, a tükrözôdésmentes képernyô karakterisztikáját pedig a gépkocsiban elôforduló körülményekhez optimalizáltuk. A bemenetek és kimenetek teljes választéka Az extra AV bemenetek segítségével könnyen csatlakoztathatók a hordozható videokészülékek (például kamera vagy hordozható DVD-lejátszó). Ráadásul még egy további monitor is csatlakoztatható. A jövôbeni kompatibilitás érdekében az RGB bemenetet is kezeli a készülék. 5.1 csatornás dts digitális térhangzás 6

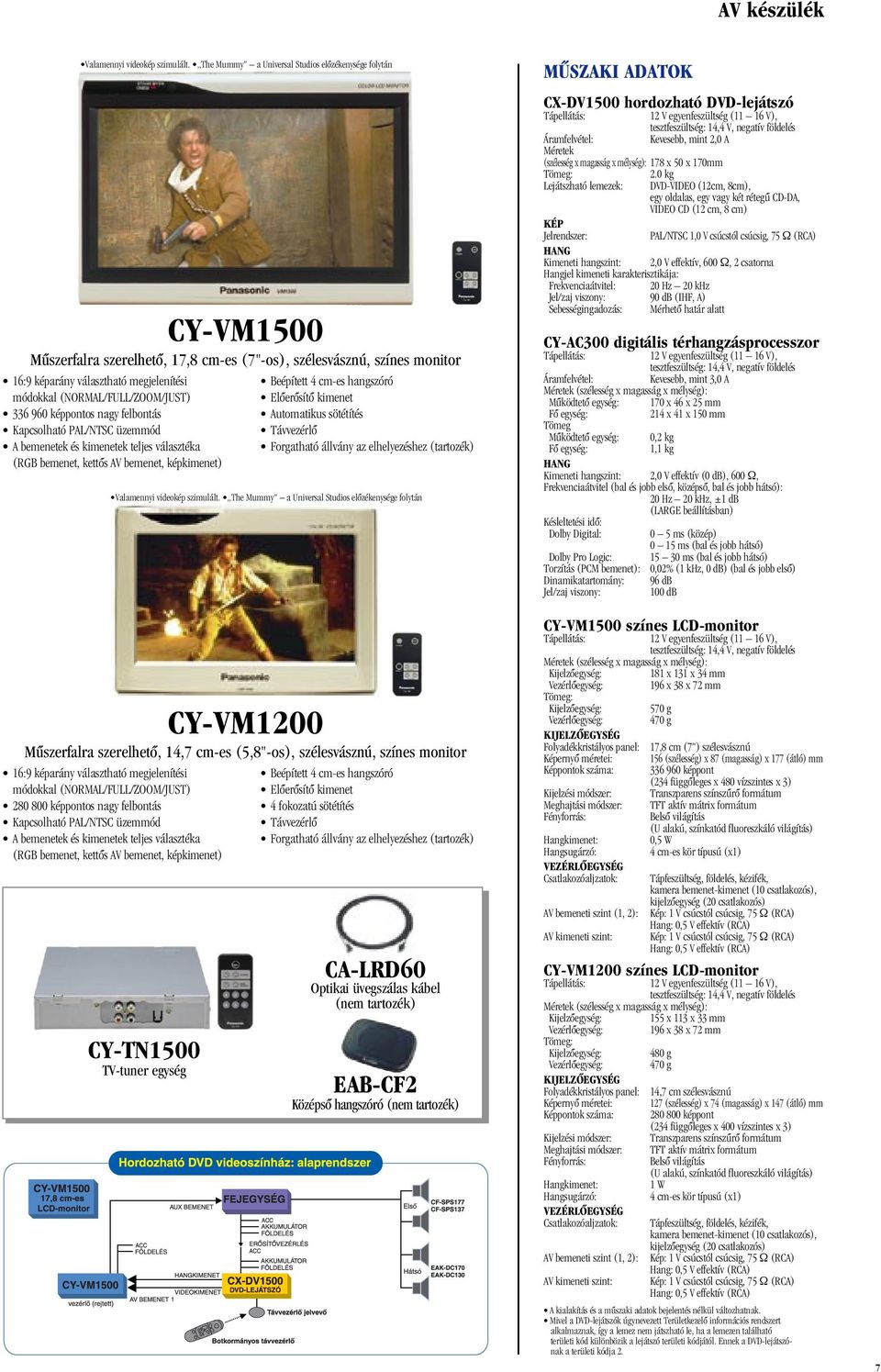

7 AV készülék Valamennyi videokép szimulált. The Mummy" a Universal Studios elôzékenysége folytán CY-VM1500 Mûszerfalra szerelhetô, 17,8 cm-es (7"-os), szélesvásznú, színes monitor 16:9 képarány választható megjelenítési módokkal (NORMAL/FULL/ZOOM/JUST) képpontos nagy felbontás Kapcsolható PAL/NTSC üzemmód A bemenetek és kimenetek teljes választéka (RGB bemenet, kettôs AV bemenet, képkimenet) Beépített 4 cm-es hangszóró Elôerôsítô kimenet Automatikus sötétítés Távvezérlô Forgatható állvány az elhelyezéshez (tartozék) Valamennyi videokép szimulált. The Mummy" a Universal Studios elôzékenysége folytán CY-VM1200 Mûszerfalra szerelhetô, 14,7 cm-es (5,8"-os), szélesvásznú, színes monitor 16:9 képarány választható megjelenítési módokkal (NORMAL/FULL/ZOOM/JUST) képpontos nagy felbontás Kapcsolható PAL/NTSC üzemmód A bemenetek és kimenetek teljes választéka (RGB bemenet, kettôs AV bemenet, képkimenet) CY-TN1500 TV-tuner egység Beépített 4 cm-es hangszóró Elôerôsítô kimenet 4 fokozatú sötétítés Távvezérlô Forgatható állvány az elhelyezéshez (tartozék) CA-LRD60 Optikai üvegszálas kábel (nem tartozék) EAB-CF2 Középsô hangszóró (nem tartozék) MÛSZAKI ADATOK CX-DV1500 hordozható DVD-lejátszó Tápellátás: 12 V egyenfeszültség (11 16 V), tesztfeszültség: 14,4 V, negatív földelés Áramfelvétel: Kevesebb, mint 2,0 A Méretek (szélesség x magasság x mélység): 178 x 50 x 170mm Tömeg: 2.0 kg Lejátszható lemezek: DVD-VIDEO (12cm, 8cm), egy oldalas, egy vagy két rétegû CD-DA, VIDEO CD (12 cm, 8 cm) KÉP Jelrendszer: PAL/NTSC 1,0 V csúcstól csúcsig, 75 W (RCA) HANG Kimeneti hangszint: 2,0 V effektív, 600 W, 2 csatorna Hangjel kimeneti karakterisztikája: Frekvenciaátvitel: 20 Hz 20 khz Jel/zaj viszony: 90 db (IHF, A) Sebességingadozás: Mérhetô határ alatt CY-AC300 digitális térhangzásprocesszor Tápellátás: 12 V egyenfeszültség (11 16 V), tesztfeszültség: 14,4 V, negatív földelés Áramfelvétel: Kevesebb, mint 3,0 A Méretek (szélesség x magasság x mélység): Mûködtetô egység: 170 x 46 x 25 mm Fô egység: 214 x 41 x 150 mm Tömeg Mûködtetô egység: 0,2 kg Fô egység: 1,1 kg HANG Kimeneti hangszint: 2,0 V effektív (0 db), 600 W, Frekvenciaátvitel (bal és jobb elsô, középsô, bal és jobb hátsó): 20 Hz 20 khz, ±1 db (LARGE beállításban) Késleltetési idô: Dolby Digital: 0 5 ms (közép) 0 15 ms (bal és jobb hátsó) Dolby Pro Logic: ms (bal és jobb hátsó) Torzítás (PCM bemenet): 0,02% (1 khz, 0 db) (bal és jobb elsô) Dinamikatartomány: 96 db Jel/zaj viszony: 100 db CY-VM1500 színes LCD-monitor Tápellátás: 12 V egyenfeszültség (11 16 V), tesztfeszültség: 14,4 V, negatív földelés Méretek (szélesség x magasság x mélység): Kijelzôegység: 181 x 131 x 34 mm Vezérlôegység: 196 x 38 x 72 mm Tömeg: Kijelzôegység: 570 g Vezérlôegység: 470 g KIJELZÔEGYSÉG Folyadékkristályos panel: 17,8 cm (7") szélesvásznú Képernyô méretei: 156 (szélesség) x 87 (magasság) x 177 (átló) mm Képpontok száma: képpont (234 függôleges x 480 vízszintes x 3) Kijelzési módszer: Transzparens színszûrô formátum Meghajtási módszer: TFT aktív mátrix formátum Fényforrás: Belsô világítás (U alakú, színkatód fluoreszkáló világítás) Hangkimenet: 0,5 W Hangsugárzó: 4 cm-es kör típusú (x1) VEZÉRLÔEGYSÉG Csatlakozóaljzatok: AV bemeneti szint (1, 2): AV kimeneti szint: Tápfeszültség, földelés, kézifék, kamera bemenet-kimenet (10 csatlakozós), kijelzôegység (20 csatlakozós) Kép: 1 V csúcstól csúcsig, 75 W (RCA) Hang: 0,5 V effektív (RCA) Kép: 1 V csúcstól csúcsig, 75 W (RCA) Hang: 0,5 V effektív (RCA) CY-VM1200 színes LCD-monitor Tápellátás: 12 V egyenfeszültség (11 16 V), tesztfeszültség: 14,4 V, negatív földelés Méretek (szélesség x magasság x mélység): Kijelzôegység: 155 x 113 x 33 mm Vezérlôegység: 196 x 38 x 72 mm Tömeg: Kijelzôegység: 480 g Vezérlôegység: 470 g KIJELZÔEGYSÉG Folyadékkristályos panel: 14,7 cm szélesvásznú Képernyô méretei: 127 (szélesség) x 74 (magasság) x 147 (átló) mm Képpontok száma: képpont (234 függôleges x 400 vízszintes x 3) Kijelzési módszer: Transzparens színszûrô formátum Meghajtási módszer: TFT aktív mátrix formátum Fényforrás: Belsô világítás (U alakú, színkatód fluoreszkáló világítás) Hangkimenet: 1 W Hangsugárzó: 4 cm-es kör típusú (x1) VEZÉRLÔEGYSÉG Csatlakozóaljzatok: AV bemeneti szint (1, 2): AV kimeneti szint: Tápfeszültség, földelés, kézifék, kamera bemenet-kimenet (10 csatlakozós), kijelzôegység (20 csatlakozós) Kép: 1 V csúcstól csúcsig, 75 W (RCA) Hang: 0,5 V effektív (RCA) Kép: 1 V csúcstól csúcsig, 75 W (RCA) Hang: 0,5 V effektív (RCA) A kialakítás és a mûszaki adatok bejelentés nélkül változhatnak. Mivel a DVD-lejátszók úgynevezett Területkezelô információs rendszert alkalmaznak, így a lemez nem játszható le, ha a lemezen található területi kód különbözik a lejátszó területi kódjától. Ennek a DVD-lejátszónak a területi kódja 2. 7

8 MD-LEJÁTSZÓS AUTÓRÁDIÓ CQ-MR505 MOSFET 4 x 45 W nagy teljesítményû, CD-váltó vezérlésére alkalmas MD-lejátszós, RDS-es autórádió 4 x 45 W (összesen 180 W) kimeneti teljesítmény MOSFET kimeneti fokozat 2 V-os kettôs elôerôsítô kimenet 2 V-os mélysugárzó kimenet S-HDB (nagypontosságú mélyhangátvitel) MD-cím megjelenítés és görgetés Rejtett betöltônyílás az MD-hez Szuperfényes, kék színû, 3 fokozatban állítható fényerejû pontmátrix kijelzô Hangfunkciók Különálló mély/magashangszín-szabályzó 4 utas balanszszabályzó MD-lejátszó MD rázkódásgátló memória CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Lemezismétlés és lemez véletlenszerû sorrendben való lejátszása Véletlenszerû lejátszás CD-szöveg megjelenítés és görgetés (a CX-DP9061 CD-váltó használata esetén) 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb funkciók DAY & NIGHT PHASE II rendszer Kivezérlésmérô Telefonhívás esetén automatikus némítás Távvezérlô CQ-MR505 (éjszakai megvilágítás*) DAY & NIGHT PHASE II design Ezüstösen csillog nappal és sejtelmesen kék éjjel a Panasonic Day&Night Phase II autó hifi készülékek kétféle arculata színesebbé teszi a mûszerfalat, és a nagyszerû hangzással teljessé teszi a vezetés élményét. A titok hátterében a hátulról megvilágított átlátszó panel fémes alapú bevonatának és áttetszô gyöngyszínû kivitelezésének együttese áll. S-HDB (nagypontosságú mélyhangátvitel) Célja, hogy maximalizálja a normál szélessávú hangszórók teljesítményét. Az S-HDB áramkör 80 Hz-en 12 db-lel, 10 khz-en 3 db-lel emeli ki a hangjelet. Ennek eredményeként minden hangerôn erôteljes a mélyhang és éles, tiszta a magashang. Az S-HDB elônyei különösen nagy sebességnél érezhetôk, mivel a rendszer megakadályozza, hogy az útzaj elnyomja a mélyhangokat. MD-cím megjelenítés és görgetés Az elôre eltárolt szöveget tartalmazó MD-lemezek és a mûsorszámok címét megjeleníti és folyamatosan gördíti a készülék az LCD-kijelzôn, így akár 60 betûs nevek is megjeleníthetôk. *Az éjszakai megvilágításról készült kép különbözhet a tényleges megjelenéstôl. Rejtett betöltônyílás az MD-hez Az MD betöltônyílás az elôlap mögött, rejtve helyezkedik el, így nagyobb kijelzôfelületen jelenhetnek meg a programok és a mûködési üzemmódok adatai. MD rázkódásgátló memória Amikor az úton ráhajt egy bukkanóra, a lökés és a rázkódás miatt az MD-lejátszó jelolvasás egyenletlenné válhat. Ennek kiküszöbölése érdekében a Panasonic MD-lejátszók egy beépített memóriát tartalmaznak, amely az adatok eltárolását biztosítja, hogy a jelolvasás akadályozása esetén is folyamatosan hallható legyen a zene! Kivezérlésmérô Kivezérlésmérô folyamatosan megjeleníti a zene energiáját az öt vizuálisan megkapó minta egyikében, vagy a kijelzés teljesen kikapcsolható. Távvezérlô A hátul ülô utasok számára kényelmesen használható ez a kártya méretû távvezérlô, amely lehetôvé teszi a készülék fontosabb szolgáltatásainak vezérlését. S-HDB Kivezérlésmérô 8

9 MD-LEJÁTSZÓS AUTÓRÁDIÓ CQ-MR303 4 x 40W nagy teljesítményû, CD váltó vezérlésre alkalmas MD játszós, RDS-es autórádió 4 x 40 W (összesen 160 W) kimeneti teljesítmény 2 V-os kettôs elôerôsítô kimenet S-HDB (nagypontosságú mélyhangátvitel) MD-cím megjelenítés és görgetés Rejtett betöltônyílás az MD-hez Szuperfényes, többszínû, 3 fokozatban állítható fényerejû LCD-kijelzô Hangfunkciók Különálló mély/magashangszín-szabályzó 4 utas balanszszabályzó MD-lejátszó MD rázkódásgátló memória CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Lemezismétlés és lemez véletlenszerû sorrendben való lejátszása Mûsorszámismétlés Véletlenszerû lejátszás CD-szöveg megjelenítés és görgetés (a CX-DP9061 CD-váltó használata esetén) 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb szolgáltatások Kivezérlésmérô Telefonhívás esetén automatikus némítás Távvezérlô CD-váltó vezérlés A CD-váltó vezérlés révén egy Panasonic CD-váltó valamennyi funkciója használható az autórádió készülék elôlapjáról. A lemez és felvétel sorszáma, a CD-váltó használt funkciója a készülék LCD-kijelzôjén jelenik meg. A csatlakoztatáshoz nincs szükség további készülékre egyszerûen egy dedikált kábellel össze kell kötni a CD-váltót az autórádióval. Lemezismétlés és lemez véletlenszerû sorrendben való lejátszása Vannak olyan autórádiók, amelyek lehetôvé teszik a csatlakoztatott Panasonic CD-váltó lemezismétlés és a lemez véletlen sorrendben való lejátszása funkciójának használatát az elôlapról. CD-szöveg megjelenítés és görgetés A CX-DP9061 CD-váltót bizonyos autórádió készülékekkel együtt használva, a szöveges adatot tartalmazó CD címei és mûsorszámai megjelennek és folyamatosan gördülnek a készülék LCD-kijelzôjén, így az összesen akár 128 betûbôl álló nevek is megjeleníthetôk. Szuperfényes, többszínû, 3 fokozatban állítható fényerejû LCD-kijelzô A Panasonic hátsó megvilágítású CFL (hidegkatódos fluoreszcens lámpa) kijelzôje 300 kandela/négyzetméter maximális fényerôt képes biztosítani, ami tízszer nagyobb, mint a hagyományos LCD-kijelzôk fényereje olyan világos, hogy a nappali és az éjszakai vezetési viszonyokhoz illeszkedô fényerô beállítása érdekében a kijelzô fényereje 3 lépésben állítható. A kivételesen nagy méretû betûk és számok, valamint a többszínû funkciójelzések révén a program tartalma és a mûködési üzemmód adatai elsô pillantásra jól kivehetôk. Szuperfényes kijelzô 9

10 CD-LEJÁTSZÓS AUTÓRÁDIÓ 4 x 60 W + 5 W (összesen 245 W) kimeneti teljesítmény MOSFET kimeneti fokozat 5 V-os kettôs elôerôsítô kimenet 5 V-os mélysugárzó kimenet kapcsolható aluláteresztô szûrôvel (100 Hz/150 Hz/200 Hz) Kihajtható középsô hangszóró (motoros) DSP (digitális jelfeldolgozó processzor) Rejtett betöltônyílás a CD-hez Szuperfényes, többszínû, 3 fokozatban állítható fényerejû pontmátrix LCD-kijelzô CQ-DRX900 MOSFET 4 x 60 W + 5 W nagy teljesítményû, CD-lejátszós, CD-váltó vezérlésére alkalmas RDS-es autórádió digitális jelfeldolgozó processzorral Hangfunkciók Grafikus ekvalizer 4 utas balanszszabályzó CD-lejátszó Többlépcsôs zajhatárolású, 1 bites, kettôs digitál/analóg átalakító rendszer 3 sugaras hologram olvasófej Szuper, egylapkás digitális áramkör Ugrás elôre/hátra Belehallgatás, keresés, ismétlés és véletlen sorrendû lejátszás CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Lemezismétlés és lemez véletlenszerû sorrendben való lejátszása Véletlenszerû lejátszás CD-szöveg megjelenítés és görgetés (a CX-DP9061 CD-váltó használata esetén) 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb szolgáltatások Metallic DAY&NIGHT PHASE II design Teljesen motoros mûködtetésû elôlap LCD kontrasztbeállítás Spektrumanalizátor DAB használatára alkalmas Telefonhívás esetén automatikus némítás AUX bemenet (hátsó) Távvezérlô CQ-DRX900 (nyitott középsô hangszóró) CQ-DRX900 (éjszakai megvilágítás) Rejtett betöltônyílás a CD-hez Középsugárzó az 5 hangszórós rendszer kialakításához Rejtett betöltônyílás a CD-hez A CD betöltônyílás az elôlap mögött elrejtve helyezkedik el, így nagyobb kijelzôfelületen jelenhetnek meg a programok és a mûködési üzemmódok adatai. Metallic DAY&NIGHT PHASE II design * Nappal a Metallic DAY&NIGHT PHASE II design autórádiók külseje megdöbbentôen fémes. A gombok és az elôlapon található keretek fémes bevonattal rendelkeznek, míg az LCD félig tükrözô hatást kelt. Éjszaka teljesen megváltozik ez a külsô, és sejtelmes kék színben ragyog. Metallic DAY&NIGHT PHASE II design 10 *Az éjszakai megvilágításról készült kép különbözhet a tényleges megjelenéstôl.

11 A Panasonic elölrôl és középrôl is zenét sugároz Amobil szórakoztatásban a páratlan hûség megteremtése érdekében végzett kitartó kutatómunkájának eredményeként a Panasonic bemutatja a világ legelsô kihajtható középsugárzóját. Saját 5 Wattos erôsítôjével kiegészítve ez a forradalmian új mérnöki fejlesztés egyesíti a kiegyensúlyozott teret és a teljes értékû teljesítményt. Az idei csúcsmodellek elôlapjába beépített hangszóró egyetlen gombnyomással kihajtható az elsô hangkép kiváló stabilitása érdekében így a gépkocsiban a hangélmények új szintje érhetô el, amely nem valósítható meg a hagyományos, 4 hangszórós rendszerekkel. Rendkívüli hûség Miért tûnik egyre kevésbé ideálisnak a hagyományos gépkocsiba építhetô rendszerek hangképe? Ennek egyik oka, hogy az elsô hangszórók a leggyakrabban lent, a lábaknál helyezkednek el. A másik oka az, hogy a gépkocsi üléseinek elhelyezkedésébôl adódóan mindig a jobb vagy bal oldalon ül a hallgató. A Panasonic megoldotta ezt a problémát, és néhány autórádió készülék elôlapján elhelyezett egy középsô hangszórót, így a hallgató tökéletes elsô és középsô akusztikus hangképet élvezhet. Az ének hangképének a mûszerfal magasságába való emelésével a zene úgy szól, mintha az énekes közvetlenül ott, a hallgató elôtt énekelne. Mivel ez a középsô hangszóró a teljes hanghûséghez oly fontos középtartomány felsô részét adja vissza, ezért a zene reprodukálása sokkal élôbb és tisztább, amely térhangzás átalakítja a gépkocsi belsô környezetét. Teljes mértékben kihasználható a digitális térhangzásprocesszor Mivel a kihajtható középsô hangszóró élesen fókuszálja a hallgató elôtt a sztereó hangképet, ezért segít a digitális térhangzásprocesszor hatásainak maximalizálásában. A digitális térhangzásprocesszor késleltetésének köszönhetôen nem érezhetô a távolságbeli különbség a hallgatóhoz közel elhelyezett középsô hangszóró, illetve a jobb és bal oldali hangszóró között. Ráadásul nincs szükség a meglévô hangszórók cseréjére ahhoz, hogy élvezhesse a tisztaságnak és hûségnek ezeket a forradalmian új elônyeit. Bekapcsolás egyetlen gombnyomással A középsô hangszóró egyetlen gombnyomással kihajtható vagy visszahajtható. A hangszóró nyitásakor vagy bezárásakor a készülék a felhasználó által kiválasztható hangjelzést vagy a számítógépes játékokban megszokott zenét ad ki. Alumínium öntvény keret A kiváló hôvezetés elôsegíti a nagy bemeneti teljesítmény mellett a hangminôség megôrzését. Nagy energiájú neodímium mágnes A vas teljesítményének tízszeresére képes anyagból készített mágnessel, kis méretben nagy hatékonyság érhetô el. Hûtônyílás A hûtônyílás kétszer akkora terhelést képes kiszolgálni, mint a bass reflex nyílás. Elôsegíti a szélessávú frekvenciaátvitelt gazdag középtartománnyal meglepôen kompakt egységben. Alumínium hangtekercstartó Az alumínium segít a gyors hôelvezetésben, így a mûködési biztonság megôrzésében és a folyamatosan nagy bemeneti teljesítmény kezelésében. Speciális gyantás bevonatú membrán A gyantával impregnált membrán kompakt mérete ellenére is elegendô belsô veszteséget biztosít széles frekvenciatartományban az alacsony torzítási karakterisztika megôrzéséhez. Göngyölt szélû membrán A lágy dóm sugárzó erôs anyagból készül, a göngyölt szél a membrán részeként mûködik, így növeli az összfelületet és kiterjeszti a frekvenciatartományt. A szélessávú hangszórók és a mélysugárzó egyszerre sugározza a hangot. A távolságkülönbségbôl adódóan a hang eltérô idôben érkezik a fülhöz. A két hanghullám kioltja egymást, így csökken a mélysugárzó mélyhangzása. A késleltetési idô beállításának köszönhetôen a mélysugárzó röviddel a szélessávú hangszórók elôtt sugározza a hangot. DSP (digitális jelfeldolgozó processzor) DSP (digitális jelfeldolgozó processzor) A hangminôség megôrzése, illetve a térhangzás-egyesítéstôl és kiegyenlítéstôl kezdve a szuper mélyhangszabályzásig (SBC) és hangerôig a magas fokú szabályozhatóság biztosítása érdekében a Panasonic csúcskategóriás CD-lejátszós autórádióiba és autórádió-magnóiba beépített digitális jelfeldolgozó processzor ugyanazt a 20 bites precíziós analóg-digitális és digitális-analóg átalakítókat alkalmazza, mint a csúcskategóriás otthoni készülékek. A három meggyôzô térhangzás bármelyikének kiválasztásával azonnal átalakítható a "hallható" környezet (koncertterem, ének és stadion) hangképe. Ráadásul a 49 különbözô kiegyenlítési beállítás bármelyike kiválasztható, így nincs szükség az egyes frekvenciaszintek bonyolult beállítására. Természetesen tetszés szerint használható a beépített hagyományos grafikus ekvalizer, amelyben öt saját beállítás tárolható el és hívható le azonnal. A hatodik a gyári beállítás 80 Hz-es töréspontú 12 db/oktáv meredekségû felüláteresztô szûrôvel. A balansz és fader beállítások kiegészítéseként, öt ülési pozíció bármelyikének kiválasztásával a hangvisszaadás egy adott ülésre, vagy a hallgatók száma szerint optimalizálható. Mindkét hang egyszerre éri el a fület. A mélysugárzó által kibocsátott mélyhangok teljes teljesítménnyel hallhatók. Ha a mélysugárzó és a többi hangszóró által kibocsátott mélyhangok különbözô idôpontban érik el a hallgató fülét, a hanghullámok kioltják egymást, így csökken a mélyhangzás. A digitális jelfeldolgozó processzor DDBC (digitális dinamikus mélyhangvezérlés) szolgáltatásával azonban a vezetô vagy az utasok könnyedén optimalizálhatják a mélysugárzó idôzítését a teljes mértékû mélyhangzás elérése érdekében. A DDBC a késleltetési idô mellett lehetôvé teszi a jelszint és a levágási frekvencia beállítását is a mélyhangzást vezérlô három beállítás optimalizálható a külsô erôsítôhöz, mélysugárzóhoz, zenei mûfajhoz és személyes ízléshez. A DDBC által vezérelt elôerôsített jelet nem befolyásolja a digitális jelfeldolgozó processzor beállítása, így garantált a dinamikus, szoros mélyhangzás. Végül az SBC (szuper mélyhangszabályzás) háromféleképpen teszi lehetôvé a hátsó hangszórók meghajtását, így a hangszórórendszer a legoptimálisabban használható. A szolgáltatás segítségével akár mélysugárzóként is használhatók a hátsó hangszórók (100 Hz/150 Hz/200 Hz levágás; a fader monóban szabályozza a hangerôt). 11

12 CD-LEJÁTSZÓS AUTÓRÁDIÓ CQ-DFX800 MOSFET 4 x 47 W + 5 W nagy teljesítményû, CD-lejátszós, CD-váltó vezérlésére alkalmas RDS-es autórádió 4 x 47 W + 5 W (összesen 193 W) kimeneti teljesítmény MOSFET kimeneti fokozat 5 V-os kettôs elôerôsítô kimenet 5 V-os mélysugárzó kimenet 3-DSB (3 dimenziós térhangzás és szuper mélyhangkiemelés) II Középsô hangszórókimenet Rejtett betöltônyílás a CD-hez Szuperfényes, többszínû, 3 fokozatban állítható fényerejû LCD-kijelzô Hangfunkciók Grafikus ekvalizer 4 utas balanszszabályzó Fiziológiai hangerôszabályzás (loudness) CD-lejátszó Többlépcsôs zajhatárolású, 1 bites, kettôs digitál/analóg átalakító rendszer 3 sugaras hologram olvasófej Szuper, egylapkás digitális áramkör Ugrás elôre/hátra Belehallgatás, keresés, ismétlés és véletlen sorrendû lejátszás CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Lemezismétlés és lemez véletlenszerû sorrendben való lejátszása Véletlenszerû lejátszás CD-szöveg megjelenítés és görgetés (a CX-DP9061 CD-váltó használata esetén) 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb szolgáltatások Metallic NIGHT&DAY PHASE II design Spektrumanalizátor Telefonhívás esetén automatikus némítás AUX bemenet (hátsó) Távvezérlô Középsô hangszóró (nem tartozék) CQ-DFX800 (éjszakai megvilágítás) MOSFET kimeneti fokozat A MOSFET (fémoxid félvezetô térvezérlésû tranzisztor) tranzisztorok karakterisztikája kitûnôen alkalmas teljesítményerôsítôkben való felhasználásra. Gyakorlatilag rendkívül tiszta energiakimenetet állítanak elô az elôerôsítési fázist követô áram-feszültség átalakítás során a szigetelési torzítás csökkentésével. Elônyei a széles tartományban megnyilvánuló jobb jel/zaj viszonyban és a magas tartományú zaj megszûnésében érzékelhetôk. Az eredmény nagyon hû hangvisszaadás, kifejezô zenei részletezettséggel. Elsô lépésben a Spatializer 3 dimenziós sztereó technológia az énekhangot középre koncentrálja, és körbeveszi a hallgatót a zenével. A Spatializer hatások tíz fokozatban állíthatók a hangerôszabályzó gombokkal. A felvételkészítés során Spatializer hatásokat alkalmazó mûsorforrások esetén a Spatializer áramkör automatikusan elkerüli a többszörös feldolgozást. Második lépésben a szuper mélyhangkiemelô áramkör kiszûri a magashangokat a hátsó csatorna jelébôl, 10 db-lel kiemeli a mélyhangokat, így erôteljes, mélysugárzó-szerû mélyhangzás érhetô el a hátsó hangszórókkal. MOSFET kimeneti fokozat 3-DSB (háromdimenziós térhangzás és szuper mélyhangkiemelés) II A középen elhelyezett (nem tartozék) hangszórók által megszólaltatott színpadi középhez" hasonlító énekhangokkal, a hangképet javító bal és jobb oldali hangszórókkal, valamint a hátsó hangszórókból jövô erôteljes, mélysugárzószerû mélyhangokkal a 3-DSB II rendszer teltebb hangvisszaadást biztosít. A 10 fokozatban állítható Spatializer * 3-D sztereó technológiával keltett hatások kiterjesztik a zenét úgy, hogy az kitöltse a jármûvet. A szuper mélyhangkiemelô áramkör a hátsó csatorna aluláteresztô szûrôjén a magashangok levágásával, és a mélyhangok 10 db-lel történô kiemelésével módosítja a hátsó hangszórókra jutó jelet. Ez erôteljes, mély hangzást biztosít új, különálló mélysugárzó beépítése nélkül. *A Spatializer 3 dimenziós hangfeldolgozást a Desper Products, Inc. biztosítja. 3-DSB (3 dimenziós térhangzás és szuper mélyhangkiemelés) A 3-DSB feldolgozza a hangjelet, színpadszerû" hangzással javítja az elsô hangszórók hangzását, mélyfrekvencia-kiemeléssel és hátsó szûréssel" a hátsó hangszórók hangzását és háromdimenziós színpadi hangtérrel veszi körül a hallgatót. Kettôs elôerôsítô-kimenet Az elsô és hátsó 5 V-os, ill. 2 V-os kettôs elôerôsítô-kimenet kis megterhelés mellett teszi lehetôvé, hogy a külsô erôsítô csúcsteljesítményt adjon le, így széles dinamikatartományú hangvisszaadás és jó jel/zaj viszony érhetô el. A fader szabályzóval beállítható a beépített és a külsô erôsítô(k) elsô/hátsó kimeneti csatornájának egyensúlya, amely a külsôleg csatlakoztatható készülékek széles választéka révén lehetôséget teremt a rendszer bôvítésére. Mélysugárzó-kimenet Az 5 Voltos vagy 2 Voltos mélysugárzó-kimenet egyszerûvé teszi külsô erôsítô, valamint egy vagy több mélysugárzó beépítését, ha a gépkocsi hangrendszerét erôs mélyhangkiemeléssel akarja kiegészíteni. Ezzel a magasabb feszültségû kimenettel csúcsteljesítmény érhetô el gyakorlatilag a piacon kapható bármelyik mélysugárzóval. Kapcsolható aluláteresztô szûrôivel (50 Hz/150 Hz/200 Hz) a CQ-DRX900 CD-lejátszós autórádió és a CQ-FRX920 autórádió-magnó kivételes rugalmasságot biztosít. AUX bemenet (hátsó) A hátlapon elhelyezkedô AUX bemeneti csatlakozóhoz külsô jelforrás, például hordozható DVD-lejátszó, csatlakoztatható. 3-DSB II Spatializer* (3DSB bekapcsolva) Sztereó (3DSB kikapcsolva) 12

13 CD-LEJÁTSZÓS AUTÓRÁDIÓ CQ-DFX700 MOSFET 4 x 45 W nagy teljesítményû, CD-lejátszós, CD-váltó vezérlésére alkalmas RDS-es autórádió 4 x 45 W (összesen 180 W) kimeneti teljesítmény MOSFET kimeneti fokozat 2 V-os kettôs elôerôsítô kimenet 2 V-os mélysugárzó kimenet 3-DSB (3 dimenziós térhangzás és szuper mélyhangkiemelés) Rejtett betöltônyílás a CD-hez Szuperfényes, többszínû, 3 fokozatban állítható fényerejû LCD-kijelzô Hangfunkciók Különálló mély/magashangszín-szabályzó 4 utas balanszszabályzó Fiziológiai hangerôszabályzás (loudness) CD-lejátszó Többállapotú zajhatároló 1 bites kettôs digitál/analóg átalakító rendszer 3 sugaras hologram olvasófej Szuper, egylapkás digitális áramkör Ugrás elôre/hátra Belehallgatás, keresés, ismétlés és véletlen sorrendû lejátszás CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Lemezismétlés és lemez véletlenszerû sorrendben való lejátszása Véletlenszerû lejátszás CD-szöveg megjelenítés és görgetés (a CX-DP9061 CD-váltó használata esetén) 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb szolgáltatások Metallic NIGHT&DAY PHASE II design Kivezérlésmérô Telefonhívás esetén automatikus némítás AUX bemenet (hátsó) Távvezérlô CQ-DFX700 (éjszakai megvilágítás) CQ-DFX600 MOSFET 4 x 45 W nagy teljesítményû, CD-lejátszós, CD-váltó vezérlésére alkalmas RDS-es autórádió 4 x 45 W (összesen 180 W) kimeneti teljesítmény MOSFET kimeneti fokozat 2 V-os kettôs elôerôsítô kimenet 2 V-os mélysugárzó kimenet S-HDB (nagypontosságú mélyhangátvitel) Rejtett betöltônyílás a CD-hez Szuperfényes, többszínû, 3 fokozatban állítható fényerejû LCD-kijelzô Hangfunkciók Különálló mély/magashangszín-szabályzó 4 utas balanszszabályzó CD-lejátszó Többállapotú zajhatároló 1 bites kettôs digitál/analóg átalakító rendszer 3 sugaras hologram olvasófej Szuper, egylapkás digitális áramkör Ugrás elôre/hátra Belehallgatás, keresés, ismétlés és véletlen sorrendû lejátszás CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Véletlenszerû lejátszás 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb szolgáltatások Metallic DAY&NIGHT PHASE II design Kivezérlésmérô Telefonhívás esetén automatikus némítás Távvezérlô CQ-DFX600 (éjszakai megvilágítás) 13

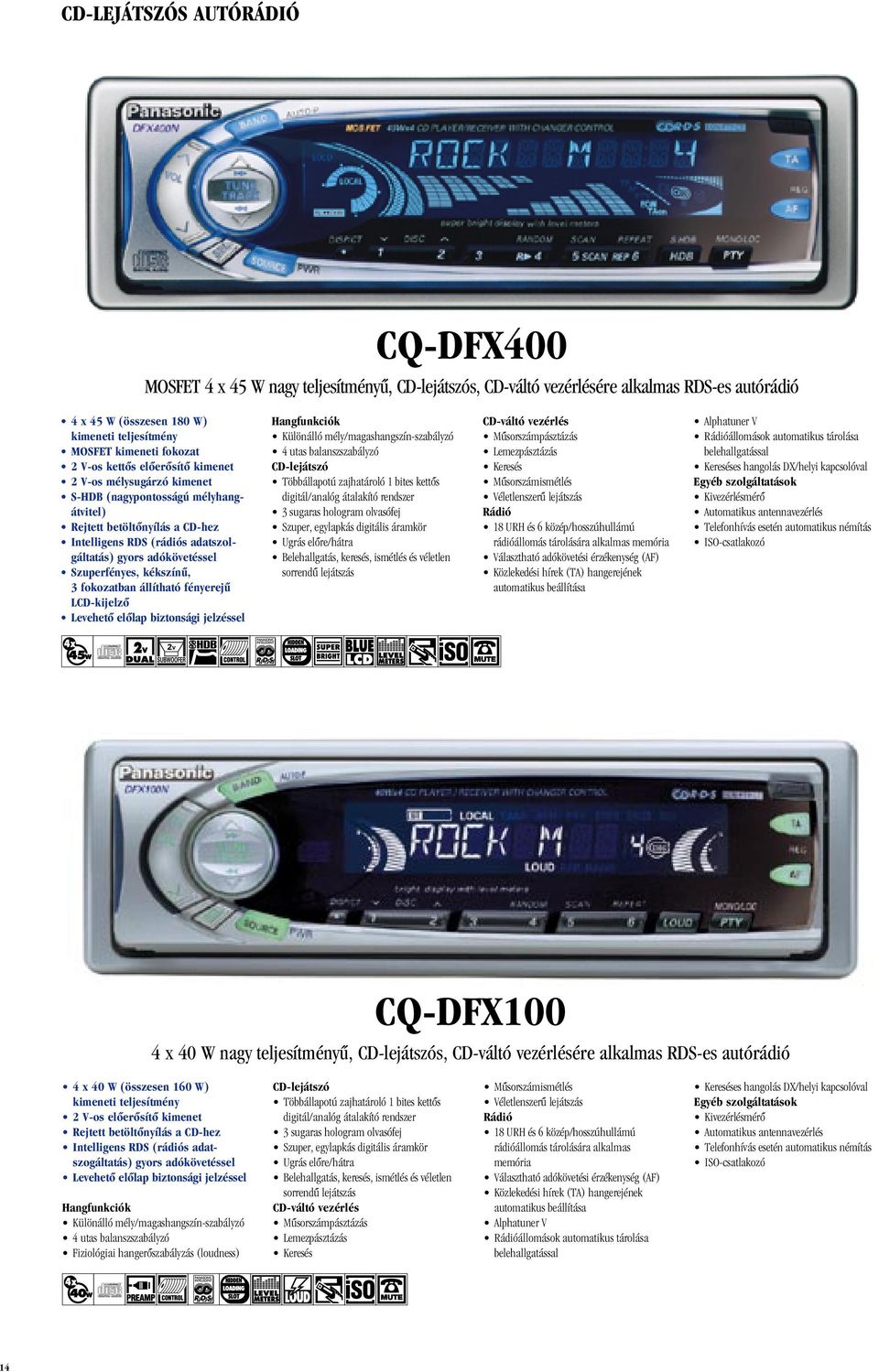

14 CD-LEJÁTSZÓS AUTÓRÁDIÓ CQ-DFX400 MOSFET 4 x 45 W nagy teljesítményû, CD-lejátszós, CD-váltó vezérlésére alkalmas RDS-es autórádió 4 x 45 W (összesen 180 W) kimeneti teljesítmény MOSFET kimeneti fokozat 2 V-os kettôs elôerôsítô kimenet 2 V-os mélysugárzó kimenet S-HDB (nagypontosságú mélyhangátvitel) Rejtett betöltônyílás a CD-hez Szuperfényes, kékszínû, 3 fokozatban állítható fényerejû LCD-kijelzô Hangfunkciók Különálló mély/magashangszín-szabályzó 4 utas balanszszabályzó CD-lejátszó Többállapotú zajhatároló 1 bites kettôs digitál/analóg átalakító rendszer 3 sugaras hologram olvasófej Szuper, egylapkás digitális áramkör Ugrás elôre/hátra Belehallgatás, keresés, ismétlés és véletlen sorrendû lejátszás CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Véletlenszerû lejátszás 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb szolgáltatások Kivezérlésmérô Telefonhívás esetén automatikus némítás CQ-DFX100 4 x 40 W nagy teljesítményû, CD-lejátszós, CD-váltó vezérlésére alkalmas RDS-es autórádió 4 x 40 W (összesen 160 W) kimeneti teljesítmény 2 V-os elôerôsítô kimenet Rejtett betöltônyílás a CD-hez Intelligens RDS (rádiós adatszogáltatás) Hangfunkciók Különálló mély/magashangszín-szabályzó 4 utas balanszszabályzó Fiziológiai hangerôszabályzás (loudness) CD-lejátszó Többállapotú zajhatároló 1 bites kettôs digitál/analóg átalakító rendszer 3 sugaras hologram olvasófej Szuper, egylapkás digitális áramkör Ugrás elôre/hátra Belehallgatás, keresés, ismétlés és véletlen sorrendû lejátszás CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Véletlenszerû lejátszás 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb szolgáltatások Kivezérlésmérô Telefonhívás esetén automatikus némítás 14

15 CD-LEJÁTSZÓS AUTÓRÁDIÓ CQ-RDP212 CQ-RDP212/202 4 x 40 W nagy teljesítményû, CD-lejátszós, RDS-es autórádió 4 x 40 W (összesen 160 W) kimeneti teljesítmény 2 V-os elôerôsítô kimenet Hangfunkciók Különálló mély/magashangszín-szabályzó 4 utas balanszszabályzó Fiziológiai hangerôszabályzás (loudness) CD-lejátszó Többállapotú zajhatároló 1 bites kettôs digitál/analóg átalakító rendszer 3 sugaras hologram olvasófej Szuper, egylapkás digitális áramkör Belehallgatás, keresés, ismétlés és véletlen sorrendû lejátszás Ugrás elôre/hátra 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb szolgáltatások Borostyánszínû LCD-kijelzô (CQ-RDP212), zöld színû LCD-kijelzô (CQ-RDP202) Telefonhívás esetén automatikus némítás CQ-RDP202 Többlépcsôs zajhatárolású, 1 bites, kettôs digitál/analóg átalakító rendszer A Panasonic digitál/analóg átalakító rendszere egy biten alakítja a digitális jelet analóg jellé, így teljesen kiküszöböli a kisszintû nemlinearitásból fakadó problémákat. A rendszer a visszakvantálási zajt a hallható hangtartomány felé helyezi, ahonnan az a végsô szûrési szakaszban teljesen eltávolítható. Ennek eredményeként rendkívül pontos az eredeti analóg hullámforma visszaállítása, ami elképesztôen tiszta hangvisszaadást biztosít. Sôt, mivel a rendszer a bal és a jobb csatornához különálló konvertert használ a sztereó hangkép lényegesen jobb. 3 sugaras hologram olvasófej A CD-re rögzített digitális adatok olvasásához lézerdiódából, fotóérzékelôbôl, rácsszûrôbôl és más optoelektronikai alkatrészekbôl álló, pontosan összehangolt rendszer szükséges. A Panasonic az összes alkatrészt egy integrált LEDGE (lézerérzékelô rácsegység) egységbe helyezi, amely 3 sugárral elsôrendû lejátszhatóságot és pontos sávkövetést biztosít, még koszos vagy karcos lemez esetén is. Ráadásul az összességében kevesebb alkatrész nagyobb megbízhatóságot biztosít, amely segít megôrizni az egyenletesen jó teljesítményt a hômérsékleti ingadozások és hosszan tartó használat ellenére, emellett hozzájárul az olvasófej méretének csökkentéséhez is. Szuper, egylapkás digitális áramkör A Panasonic által kifejlesztett egyedülálló technológia egyetlen lapkára egyesíti a jelfeldolgozást, az 1 bites digitál/analóg átalakítást, a többlépcsôs zajhatárolást (MASH) és az automatikus szervobeállító algoritmust tartalmazó optikai szervovezérlô áramkört. A három különálló lapka feladatát ellátó szuper, egylapkás LSI jelentôsen növeli a CD-játszó megbízhatóságát, használhatóságát és hangminôségét. Többlépcsôs zajhatárolás 3 sugaras hologram olvasófej és szuper, egylapkás digitális áramkör 15

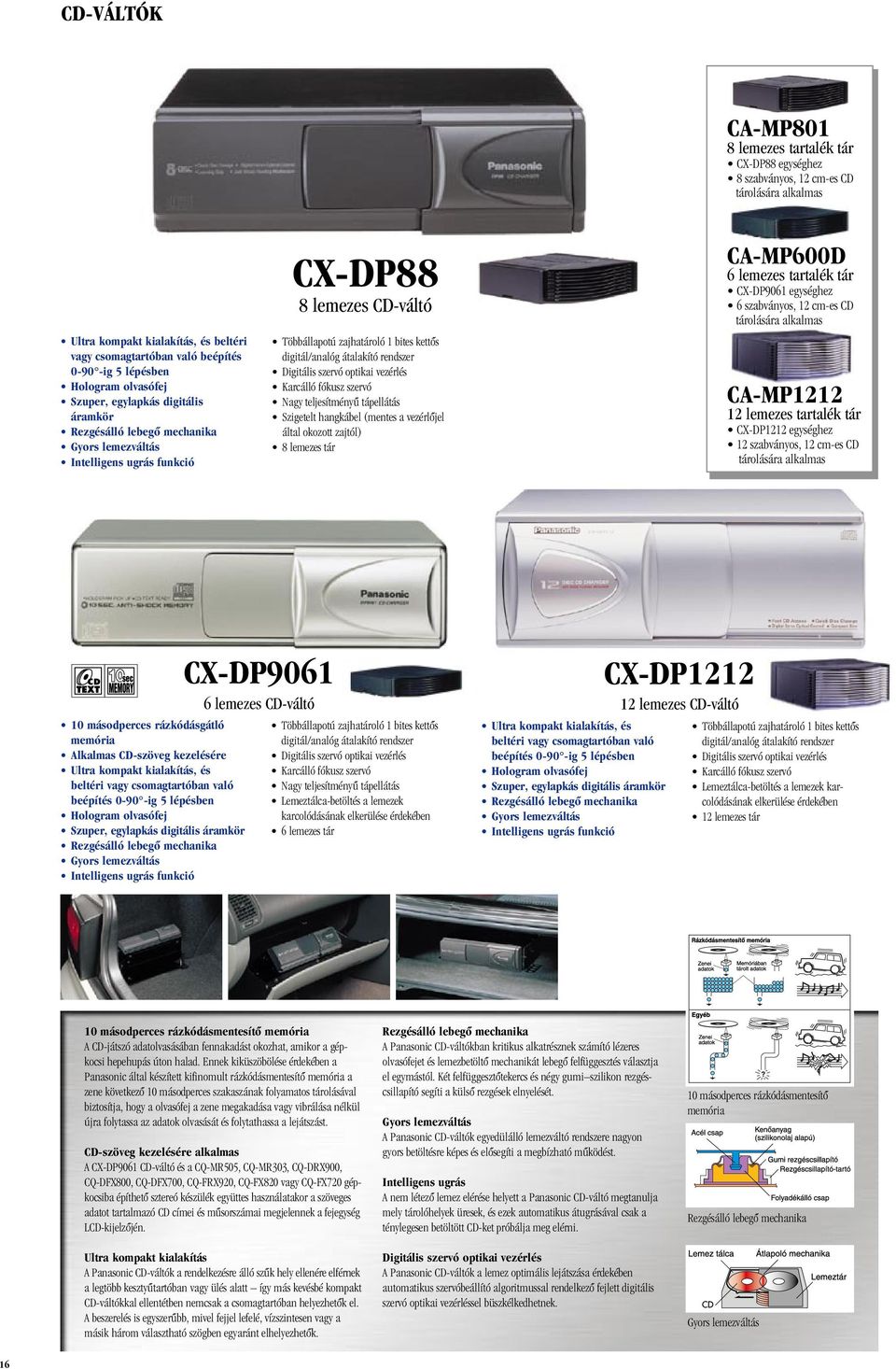

16 CD-VÁLTÓK CA-MP801 8 lemezes tartalék tár CX-DP88 egységhez 8 szabványos, 12 cm-es CD tárolására alkalmas Ultra kompakt kialakítás, és beltéri vagy csomagtartóban való beépítés ig 5 lépésben Hologram olvasófej Szuper, egylapkás digitális áramkör Rezgésálló lebegô mechanika Gyors lemezváltás Intelligens ugrás funkció CX-DP88 8 lemezes CD-váltó Többállapotú zajhatároló 1 bites kettôs digitál/analóg átalakító rendszer Digitális szervó optikai vezérlés Karcálló fókusz szervó Nagy teljesítményû tápellátás Szigetelt hangkábel (mentes a vezérlôjel által okozott zajtól) 8 lemezes tár CA-MP600D 6 lemezes tartalék tár CX-DP9061 egységhez 6 szabványos, 12 cm-es CD tárolására alkalmas CA-MP lemezes tartalék tár CX-DP1212 egységhez 12 szabványos, 12 cm-es CD tárolására alkalmas 10 másodperces rázkódásgátló memória Alkalmas CD-szöveg kezelésére Ultra kompakt kialakítás, és beltéri vagy csomagtartóban való beépítés ig 5 lépésben Hologram olvasófej Szuper, egylapkás digitális áramkör Rezgésálló lebegô mechanika Gyors lemezváltás Intelligens ugrás funkció CX-DP lemezes CD-váltó Többállapotú zajhatároló 1 bites kettôs digitál/analóg átalakító rendszer Digitális szervó optikai vezérlés Karcálló fókusz szervó Nagy teljesítményû tápellátás Lemeztálca-betöltés a lemezek karcolódásának elkerülése érdekében 6 lemezes tár Ultra kompakt kialakítás, és beltéri vagy csomagtartóban való beépítés ig 5 lépésben Hologram olvasófej Szuper, egylapkás digitális áramkör Rezgésálló lebegô mechanika Gyors lemezváltás Intelligens ugrás funkció CX-DP lemezes CD-váltó Többállapotú zajhatároló 1 bites kettôs digitál/analóg átalakító rendszer Digitális szervó optikai vezérlés Karcálló fókusz szervó Lemeztálca-betöltés a lemezek karcolódásának elkerülése érdekében 12 lemezes tár 10 másodperces rázkódásmentesítô memória A CD-játszó adatolvasásában fennakadást okozhat, amikor a gépkocsi hepehupás úton halad. Ennek kiküszöbölése érdekében a Panasonic által készített kifinomult rázkódásmentesítô memória a zene következô 10 másodperces szakaszának folyamatos tárolásával biztosítja, hogy a olvasófej a zene megakadása vagy vibrálása nélkül újra folytassa az adatok olvasását és folytathassa a lejátszást. CD-szöveg kezelésére alkalmas A CX-DP9061 CD-váltó és a CQ-MR505, CQ-MR303, CQ-DRX900, CQ-DFX800, CQ-DFX700, CQ-FRX920, CQ-FX820 vagy CQ-FX720 gépkocsiba építhetô sztereó készülék együttes használatakor a szöveges adatot tartalmazó CD címei és mûsorszámai megjelennek a fejegység LCD-kijelzôjén. Ultra kompakt kialakítás A Panasonic CD-váltók a rendelkezésre álló szûk hely ellenére elférnek a legtöbb kesztyûtartóban vagy ülés alatt így más kevésbé kompakt CD-váltókkal ellentétben nemcsak a csomagtartóban helyezhetôk el. A beszerelés is egyszerûbb, mivel fejjel lefelé, vízszintesen vagy a másik három választható szögben egyaránt elhelyezhetôk. Rezgésálló lebegô mechanika A Panasonic CD-váltókban kritikus alkatrésznek számító lézeres olvasófejet és lemezbetöltô mechanikát lebegô felfüggesztés választja el egymástól. Két felfüggesztôtekercs és négy gumiszilikon rezgéscsillapító segíti a külsô rezgések elnyelését. Gyors lemezváltás A Panasonic CD-váltók egyedülálló lemezváltó rendszere nagyon gyors betöltésre képes és elôsegíti a megbízható mûködést. Intelligens ugrás A nem létezô lemez elérése helyett a Panasonic CD-váltó megtanulja mely tárolóhelyek üresek, és ezek automatikus átugrásával csak a ténylegesen betöltött CD-ket próbálja meg elérni. Digitális szervó optikai vezérlés A Panasonic CD-váltók a lemez optimális lejátszása érdekében automatikus szervóbeállító algoritmussal rendelkezô fejlett digitális szervó optikai vezérléssel büszkélkedhetnek. 10 másodperces rázkódásmentesítô memória Rezgésálló lebegô mechanika Gyors lemezváltás 16

17 CD-VÁLTÓT TARTALMAZÓ CSOMAGOK FX720DP9061 CQ-FX720 MOSFET 4 x 45 W kimeneti teljesítményû RDS-es autórádió-magnó és CX-DP lemezes CD-váltó FX620DP88 CQ-FX620 MOSFET 4 x 45 W kimeneti teljesítményû RDS-es autórádió-magnó és CX-DP88 8 lemezes CD-váltó FX220DP88 CQ-FX220 4 x 40 W kimeneti teljesítményû RDS-es autórádiómagnó és CX-DP88 8 lemezes CD-váltó RD333DP88 CQ-RD333 4 x 40 W kimeneti teljesítményû RDS-es autórádiómagnó és CX-DP88 8 lemezes CD-váltó MR505DP9061 CQ-MR505 MOSFET 45W x 4 kimeneti teljesítményû MD játszós, RDS-es autórádió CD váltóval MR303DP9061 CQ-MR303 40W x 4 kimeneti teljesítményû MD játszós, RDS-es autórádió CD váltóval 17

18 AUTÓRÁDIÓ-MAGNÓ 4 x 60 W + 5 W (összesen 245 W) kimeneti teljesítmény MOSFET kimeneti fokozat 5 V-os kettôs elôerôsítô-kimenet 5 V-os mélysugárzó-kimenet Kihajtható középsô hangszóró (motoros) DSP (digitális jelfeldolgozó processzor) Rejtett kazettabetöltô-nyílás Szuperfényes, többszínû, 3 fokozatban állítható fényerejû pontmátrix LCD-kijelzô CQ-FRX920 MOSFET 4 x 60 W + 5 W kimeneti teljesítményû, CD-váltó vezérlésére alkalmas, RDS-es autórádió-magnó digitalis jelfeldolgozó processzorral Hangfunkciók Grafikus ekvalizer 4 utas balanszszabályzó Kazettás magnó Automatikus oda-vissza játszás Elektronikus mûködtetésû mechanika Dolby B/C zajcsökkentés Metál (CrO2)/normál szalagtípus-választás Programozható mûsorszámkeresés Üres részek átugrása Ismétlés CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Lemezismétlés és lemez véletlenszerû sorrendben való lejátszása Véletlenszerû lejátszás CD-szöveg megjelenítés és görgetés (a CX-DP9061 CD-váltó használata esetén) 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb funkciók Metallic DAY&NIGHT PHASE II design Teljesen motoros mûködtetésû elôlap Állítható kontrasztú LCD-kijelzô Spektrumanalizátor DAB használatára alkalmas Telefonhívás esetén automatikus némítás AUX bemenet (hátsó) Távvezérlô CQ-FRX920 (nyitott középsô hangszóró) CQ-FRX920 (éjszakai megvilágítás) Nagy teljesítmény A Panasonic autórádiókba épített erôsítôk négy, akár 60 W kimeneti teljesítményû csatornát biztosítanak, hogy külsô erôsítô beépítése nélkül is elegendô teret biztosítsanak a kitûnô hangvisszaadáshoz. Úgy készültek, hogy a lehetô legtisztább jelátvitelt biztosítsák. Annak érdekében, hogy a hangegység tápellátása minden pillanatban megfelelô legyen, olyan kifinomult részegységeket tartalmaznak, mint a nagy kapacitású elektrolit kondenzátor, a kétvonalas tápfeszültség-vezeték és a torroid tekercselésû feszültségtranszformátor. A csúcskategóriás CD-lejátszós autórádiók és autórádió-magnók a középsô hangszóró közvetlen, külsô erôsítôt nem igénylô meghajtására szolgáló további 5 Wattos beépített erôsítôt tartalmaznak. Kihajtható középsô hangszóró (motoros) A beépített, dedikált 5 Wattos erôsítôvel meghajtott, kiváló minôségû középsô hangszóró egyetlen gombnyomással kihajtható az elsô hangkép kiváló stabilitása érdekében így rendkívül hû az énekhangok visszaadása és maximalizálhatók a digitális jelfeldolgozó processzor hatásai. Rejtett kazettabetöltô-nyílás A kazettabetöltô-nyílás az elôlap mögött rejtve helyezkedik el, hogy nagyobb kijelzôfelületen jelenhessenek meg a programok és a mûködési üzemmódok adatai. Spektrumanalizátor A nyolcsávos spektrumanalizátor biztosítja a zene pillanatnyi energiájának dinamikus megjelenítését. Hat különbözô minta egyikének megadásával kiválasztható a hangulathoz és a zenéhez leginkább illô megjelenítés. Természetesen szükség esetén a kijelzô kikapcsolható. Programozható mûsorszámkeresés A programozható mûsorszámkereséssel a kazetta bármelyik mûsorszáma gyorsan megtalálható. TPS üzemmódban az FF (gyors elôrecsévélés) vagy a REW (gyors hátracsévélés) gomb többszöri megnyomásával akár 9 mûsorszámmal elôbbre vagy hátrább levô mûsorszám kezdete is megkereshetô. Spektrumanalizátor Nagy kapacitású elektrolit kondenzátor 18

19 AUTÓRÁDIÓ-MAGNÓ CQ-FX820 MOSFET 4 x 47 W + 5 W kimeneti teljesítményû, CD-váltó vezérlésére alkalmas, RDS-es autórádió-magnó 4 x 47 W + 5 W (összesen 193 W) kimeneti teljesítmény MOSFET kimeneti fokozat 5 V-os kettôs elôerôsítô-kimenet 5 V-os mélysugárzó-kimenet 3-DSB (3 dimenziós térhangzás és szuper mélyhangkiemelés) II Középsô hangszóró kimenet Rejtett kazettabetöltô-nyílás Szuperfényes, többszínû, 3 fokozatban állítható fényerejû LCD-kijelzô Spektrumanalizátor Hangfunkciók Különálló mély/magashangszín-szabályzó 4 utas balanszszabályzó Fiziológiai hangerôszabályzás (loudness) Kazettás magnó Automatikus oda-vissza játszás Elektronikus mûködtetésû mechanika Dolby B/C zajcsökkentés Metál (CrO2)/normál szalagtípus-választás Programozható mûsorszámkeresés Üres részek átugrása Ismétlés CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Lemezismétlés és lemez véletlenszerû sorrendben való lejátszása Véletlenszerû lejátszás CD-szöveg megjelenítés és görgetés (a CX-DP9061 CD-váltó használata esetén) 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb funkciók Metallic NIGHT&DAY PHASE II design Telefonhívás esetén automatikus némítás AUX bemenet (hátsó) Távvezérlô Középsô hangszóró (nem tartozék) CQ-FRX820 (éjszakai megvilágítás) CQ-FX720 MOSFET 4 x 45 W kimeneti teljesítményû, CD-váltó vezérlésére alkalmas, RDS-es autórádió-magnó 4 x 45 W (összesen 180 W) kimeneti teljesítmény MOSFET kimeneti fokozat 2 V-os kettôs elôerôsítô-kimenet 2 V-os mélysugárzó-kimenet 3-DSB (3 dimenziós térhangzás és szuper mélyhangkiemelés) Rejtett kazettabetöltô-nyílás Szuperfényes, többszínû, 3 fokozatban állítható fényerejû LCD-kijelzô Hangfunkciók Különálló mély/magashangszín-szabályzó 4 utas balanszszabályzó Fiziológiai hangerôszabályzás (loudness) Kazettás magnó Automatikus oda-vissza játszás Elektronikus mûködtetésû mechanika Dolby B zajcsökkentés Metál (CrO2)/normál szalagtípus-választás Programozható mûsorszámkeresés Üres részek átugrása Ismétlés CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Lemezismétlés és lemez véletlenszerû sorrendben való lejátszása Véletlenszerû lejátszás CD-szöveg megjelenítés és görgetés (a CX-DP9061 CD-váltó használata esetén) 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb funkciók Ezüstösen fémes nappali és éjszakai PHASE II rendszer Kivezérlésmérô Telefonhívás esetén automatikus némítás AUX bemenet (hátsó) Távvezérlô CQ-FRX720 (éjszakai megvilágítás) 19

20 AUTÓRÁDIÓ-MAGNÓ CQ-FX620 MOSFET 4 x 45 W kimeneti teljesítményû, CD-váltó vezérlésére alkalmas, RDS-es autórádió-magnó 4 x 45 W (összesen 180 W) kimeneti teljesítmény MOSFET kimeneti fokozat 2 V-os kettôs elôerôsítô-kimenet 2 V-os mélysugárzó-kimenet S-HDB (nagypontosságú mélyhangátvitel) Rejtett kazettabetöltô-nyílás Szuperfényes, kékszínû, 3 fokozatban állítható fényerejû LCD-kijelzô Hangfunkciók Különálló mély/magashangszín-szabályzó 4 utas balanszszabályzó Kazettás magnó Automatikus oda-vissza játszás Elektronikus mûködtetésû mechanika Dolby B zajcsökkentés Metál (CrO2)/normál szalagtípus-választás Programozható mûsorszámkeresés Üres részek átugrása Ismétlés CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Véletlenszerû lejátszás 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb funkciók Ezüstösen fémes nappali és éjszakai PHASE II rendszer Kivezérlésmérô Telefonhívás esetén automatikus némítás Távvezérlô CQ-FX620 (éjszakai megvilágítás) CQ-FX420 MOSFET 4 x 45 W kimeneti teljesítményû, CD-váltó vezérlésére alkalmas, RDS-es autórádió-magnó 4 x 45 W (összesen 180 W) kimeneti teljesítmény MOSFET kimeneti fokozat 2 V-os kettôs elôerôsítô-kimenet 2 V-os mélysugárzó-kimenet S-HDB (nagypontosságú mélyhangátvitel) Rejtett kazettabetöltô-nyílás Szuperfényes, többszínû, 3 lépésben állítható fényerejû LCD-kijelzô Hangfunkciók Különálló mély/magashangszín-szabályzó 4 utas balanszszabályzó Kazettás magnó Automatikus oda-vissza játszás Elektronikus mûködtetésû mechanika Dolby B zajcsökkentés Metál (CrO2)/normál szalagtípus-választás Programozható mûsorszámkeresés Üres részek átugrása Ismétlés CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Minden véletlenszerû lejátszása 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb funkciók Kivezérlésmérô Telefonhívás esetén automatikus némítás Távvezérlô CQ-FX220 4 x 40 W kimeneti teljesítményû, CD-váltó vezérlésére alkalmas, RDS-es autórádió-magnó 4 x 40 W (összesen 160 W) kimeneti teljesítmény 2 V-os elôerôsítô-kimenet Rejtett kazettabetöltô-nyílás Szuperfényes, kékszínû, 3 fokozatban állítható fényerejû LCD-kijelzô Hangfunkciók Különálló mély/magashangszín-szabályzó 4 utas balanszszabályzó Fiziológiai hangerôszabályzás (loudness) Kazettás magnó Automatikus oda-vissza játszás Elektronikus mûködtetésû mechanika Dolby B zajcsökkentés Metál (CrO2)/normál szalagtípus-választás Programozható mûsorszámkeresés Üres részek átugrása Ismétlés CD-váltó vezérlés Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Metallic DAY&NIGHT PHASE II design Véletlenszerû lejátszás 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása Egyéb funkciók Kivezérlésmérô Telefonhívás esetén automatikus némítás 20

21 CQ-RD333 4 x 40 W kimeneti teljesítményû, CD-váltó vezérlésére alkalmas, RDS-es autórádió-magnó CQ-RD323 CQ-RD313 4 x 40 W kimeneti teljesítményû, RDS-es autórádió-magnó 4 x 40 W (összesen 160 W) kimeneti teljesítmény 2 V-os elôerôsítô-kimenet Hangfunkciók Különálló mély/magashangszín-szabályzó 4 utas balanszszabályzó Fiziológiai hangerôszabályzás (loudness) * ** Kazettás magnó Automatikus oda-vissza játszás Elektronikus mûködtetésû mechanika Dolby B zajcsökkentés Metál (CrO2)/normál szalagtípus-választás Programozható mûsorszámkeresés Üres részek átugrása Ismétlés CD-váltó vezérlés* Mûsorszámpásztázás Lemezpásztázás Keresés Mûsorszámismétlés Véletlenszerû lejátszás 18 URH és 6 közép/hosszúhullámú rádióállomás tárolására alkalmas memória Választható adókövetési érzékenység (AF) Közlekedési hírek (TA) hangerejének automatikus beállítása állomások automatikus tárolása AUTÓRÁDIÓ-MAGNÓ CQ-RD333 Egyéb funkciók Többszínû LCD-kijelzô Telefonhívás esetén automatikus némítás Távvezérlô** * CD-váltó vezérlés csak az RD333-as típusnál ** Távvezérlô csak a CQ-RD333 és CQ-RD323 típusnál CQ-RD115/105 4 x 35 W kimeneti teljesítményû, CD-váltó vezérlésére * alkalmas RDS-es autórádió-magnó CQ-RD110/100 4 x 35 W kimeneti teljesítményû, RDS-es autórádió-magnó CQ-RD115 4 x 35 W kimeneti teljesítmény 2 V-os elôerôsítô-kimenet Levehetô elôlap Kazettás magnó Automatikus oda-vissza játszás Metál (CrO2)/normál szalagtípus-választás 15 URH és 5 közép/hosszúhullámú rádióállomás tárolására alkalmas memória állomások automatikus tárolása Egyéb funkciók 2 V-os elôerôsítô kimenet Különálló mély/magashangszín-szabályzó Borostyánsárga (CQ-RD115 és CQ-RD110 típusnál) vagy zöld (CQ-RD105 és CQ-RD100 típusnál) LCD-kijelzô Balanszszabályzás Fiziológiai hangerôszabályzás (Loudness) (bekapcsoláskor) * CD-váltó vezérlés csak az RD115-ös és RD105-ös típusnál CQ-RD105 Intelligens RDS (rádiós adatszolgáltatás) A Panasonic által készített intelligens RDS (rádiós adatszolgáltatás) szolgáltatás lehetôvé teszi valamennyi használható RDS funkció összes elônyének kiaknázását. Az egyedülálló AF-logika (adókövetés) biztosítja az egyszerû hangolásra és az adatszórás egyszerû vételére kidolgozott koncepció ma elérhetô egyik leggyorsabb és legpontosabb megvalósítását. A megadott mûsor keresése közben az intelligens RDS (rádiós adatszolgáltatás) szolgáltatás megtanulja és a memóriában eltárolja a legerôsebb AF-jeleket, hogy az adott sugárzási körzetbe való következô belépéskor azokat azonnal behangolhassa. Még a keresés elkezdése elôtt vár, amíg a programban szünet következik, hogy a némítás idôtartama a lehetô legrövidebb legyen. Ha a zavaros jelviszonyok következtében hibásan vált adót a készülék, a Panasonic intelligens RDS eltárolja a körülményekre jellemzô adatokat, és nem fogja újból ugyanezt a hibát elkövetni. Ráadásul a készülék felismeri, melyik országban közlekedik a gépkocsi, és automatikusan a helyi sugárzási viszonyokhoz állítja be az érzékenységet stb., így maximális számú RDS-adással biztosítja a kompatibilitást Európa-szerte. Választható adókövetési (AF) érzékenység A legtöbb Panasonic autórádió készülék intelligens RDS-es rádióján változtatható az adókövetés érzékenysége, így külön optimálisan beállítható a vétel a városokban ahol nagyobb a térerô és a kis térerejû térségekben. Levehetô elôlap biztonsági jelzéssel Leveheti a vezérlôpanelt és zsebre vagy táskájába teheti, amikor kiszáll autójából. Csak egy villogó figyelmeztetô fény marad látható, jelezve, hogy az elôlap el lett távolítva. Közlekedési hírek (TA) hangerejének automatikus beállítása A hangerôt automatikusan megnöveli a készülék, amikor a mûsort közlekedési hírek szakítják meg. Elektronikus mûködtetésû mechanika A Panasonic autórádió-magnók mechanikáját a rádió funkcióinak vezérlésére is használt egylapkás mikroprocesszor vezérli. Programjában megtalálható a kazetta lejátszásához szükséges valamennyi adat (pl. a szalagbeszorulás elkerülését szolgáló funkció és az önellenôrzés), és az egyszerûsített felépítésû áramkör egyedülálló megbízhatóságot, kényelmes teljesítményt biztosít, leheletfinom érintésre mûködô vezérléssel és motoros kazettabetöltéssel. Alphatuner V A korszerû Panasonic Alphatuner V elektronikus hangolórendszer nagyobb URH-érzékenysége következtében nagyobb vételi sávot biztosít. Kialakítása révén segít csökkenteni a városi körülmények között a rádiójelek visszaverôdése miatt keletkezô problémákat, ezért a vétel gyengülése nélkül a hallható szint alatt marad a környezô jelekbôl származó interferencia és a többutas terjedésbôl származó torzítás, valamint erôs és gyenge térerejû környezetben egyaránt kiszûri a gépkocsi és a környezô gépjármûvek elektromos rendszerébôl származó zajt. állomások automatikus tárolása A rádió a legerôsebben fogható rádióállomásokat automatikusan eltárolja a memóriában, amelyek ezt követôen a számgombokkal hívhatóak le. Természetesen a memóriában a kedvenc rádióállomások közvetlenül is eltárolhatók. 21

22 ÖSSZEHASONLÍTÓ TÁBLÁZAT - MD ÉS CD LEJÁTSZÓS AUTÓRÁDIÓK Tulajdonságok Típus MD játszó/autórádió CQ- MR505 CQ- MR303 CQ- DRX900 CQ- DFX800 CQ- DFX700 CD játszó/autórádió CQ- DFX600 CQ- DFX400 CQ- DFX100 CQ- RDP212 CQ- RDP202 Kimeneti teljesítmény MOSFET kimeneti végfok Elôerôsítô kimenet Mélysugárzó kimenet (kapcsolható alacsony szintû szûrôvel*) * Grafikus ekvalizer Erôsítô Külön mély/magas hangszínszabályzás Balansz-szabályzás Kihajtható középsô hangszóró DSP 3-DSB Középsô hangszóró kimenet S-HDB Loudness Mûsorszám pásztázás CD váltó vezérlés Lemezek közötti pásztázás Keresés Mûsorszám ismétlés Lemez ismétlés Lemez véletlenszerû lejászása CD Text megjelenítés és görgetés (a CX-DP9061 típussal) MD játszó MD-cím megjelenítés és görgetés MD rázkódásgátló memória Rejtett MD-betöltônyílás 1 bites kettôs digital/analóg átalakító rendszer 3 sugaras hologram hangszedô CD játszó Szuper 1 chipes digitális áramkör Mûsorszám ugrás elôre/hátra Belehallgatás, keresés, ismétlés és véletlen sorrendû lejátszás Rejtett CD-betöltônyílás Elôválasztható programhelyek száma FM MW/LW Intelligens RDS Választható AF érzékenység Automatikus TA hangerô beállítás Alphatuner V állomások automatikus tárolása Kereséses hangolás DX/helyi kapcsolóval Phase II Metallic Metallic Metallic Szuperfényes, 3 lépésben állítható fényerejû LCD-kijelzô LCD színe Kék Multi Multi Multi Multi Multi Kék Fehér Borostyán Zöld Pont mátrix kijelzô Egyéb funkciók Spektrum analizátor Kivezérlésmérô DAB vételre alkalmas Automatikus antennavezérlés Levehetô elôlap biztonsági jelzéssel Telefonhívás esetén automatikus némítás ISO-csatlakozó AUX kimenet (hátoldalon) Távvezérlô Opció Opció 22

23 Egyéb funkciók Kazettás magnó CD váltó vezérlés Erôsítô Típusok Tulajdonságok Kimeneti teljesítmény MOSFET kimeneti végfok Elôerôsítô kimenet Mélysugárzó kimenet (kapcsolható alacsony szintû szûrôvel*) Grafikus ekvalizer Külön mély/magas hangszínszabályzás Balansz-szabályzás Kihajtható középsô hangszóró DSP 3-DSB Középsô hangszóró kimenet S-HDB Loudness Mûsorszám pásztázás Lemezek közötti pásztázás Keresés Mûsorszám ismétlés Lemez ismétlés Lemez véletlenszerû lejászása CD Text megjelenítés és görgetés (a CX-DP9061 típussal) Automatikus oda-vissza játszás Teljesen elektronikus mechanika Dolby zajcsökkentô Metal (CrO2)/normál szalagtípus választás Programozható mûsorszámkeresés Üres rész átugrás Ismétlés Rejtett kazettabetöltô nyílás FM Elôválasztható programhelyek száma MW/LW Intelligens RDS Választható AF érzékenység Automatikus TA hangerô beállítás Alphatuner V állomások automatikus tárolása Kereséses hangolás DX/helyi kapcsolóval Phase II Szuperfényes, 3 lépésben állítható fényerejû LCD-kijelzô LCD színe Pont mátrix kijelzô Spektrum analizátor Kivezérlésmérô DAB vételre alkalmas Automatikus antennavezérlés Levehetô elôlap biztonsági jelzéssel Telefonhívás esetén automatikus némítás ISO-csatlakozó AUX kimenet (hátoldalon) Távvezérlô CQ- FRX920 * CQ- FX820 CQ- FX720 CQ- FX620 Autórádió-magnók CQ- FX420 CQ- FX220 CQ-RD333/ RD323/ RD313 B/C B/C B B B B B CQ-RD115/ RD105 CQ-RD110/ RD Metallic Metallic Metallic Multi Multi Multi ÖSSZEHASONLÍTÓ TÁBLÁZAT - AUTÓRÁDIÓ MAGNÓK Kék Multi Kék Multi Borostyán/Zöld Borostyán/Zöld Opció // // // // // // 23

24 TELJESÍTMÉNYERÔSÍTÔK CY-M csatornás teljesítményerôsítô 4 x 45 W kimeneti teljesítmény (0,08% harmadik harmonikus torzítás, 20 Hz 20 khz, 4 W) Összesen 400 W maximális kimeneti teljesítmény 3 utas, hídba köthetô erôsítô (4 hangszórós, 3 hangszórós vagy 2 hangszórós konfiguráció meghajtására alkalmas) Többmódú mûködés MOS-FET DC-DC átalakító Szimmetrikus bemeneti áramkör Aranybevonatú RCA- és hangszóró-csatlakozók Változtatható levágási frekvencia (Hátsó): 40 Hz 400 Hz a mélysugárzóhoz Mélyhangkiemelô rendszer (0 db 14 db 60 Hz-en, elsô/hátsó) Könnyû szintbeállítás üzembe helyezés után (0,15 V 4 V) Hôérzékelôs kikapcsoló áramkör CY-M csatornás teljesítményerôsítô 2 x 45 W kimeneti teljesítmény (0,08% harmadik harmonikus torzítás, 20 Hz 20 khz, 4 W) Összesen 200 W maximális kimeneti teljesítmény 2 utas, hídba köthetô erôsítô (sztereó vagy monó konfiguráció meghajtására alkalmas) Többmódú mûködés MOS-FET DC-DC átalakító Szimmetrikus bemeneti áramkör Aranybevonatú RCA- és hangszórócsatlakozók Változtatható levágási frekvencia: 40 Hz 400 Hz a mélysugárzóhoz Mélyhangkiemelô rendszer (0 db 14 db 60 Hz-en) Könnyû szintbeállítás üzembe helyezés után (0,15 V 4 V) Hôérzékelôs kikapcsoló áramkör MOS-FET DC-DC átalakító A tápfeszültség-ingadozásnak ellenálló, de a nagy bemeneti jeleket hatékonyan kiszolgáló áramellátás érdekében a CY-M9054 és a CY-M7052 MOS-FET tranzisztorokat, torroid fojtótekercset és torroid transzformátort tartalmazó DC-DC átalakítót foglal magába. Mélyhangkiemelô rendszer A használt hangszórókhoz vagy mélysugárzóhoz illeszkedô, gazdag, megnövelt basszus érdekében a CY-M9054 és a CY-M7052 korszerû áramkört tartalmaz, amely 60 Hz középponti frekvencián 0 db 14 db-lel képes a mélyhangokat kiemelni. Szimmetrikus bemeneti áramkör A jel maximális tisztaságának megôrzése érdekében az erôsítô bemeneti áramköre szimmetrikus jellé alakítja a bemeneti jelet, így hatékonyabban védi a hangminôség csökkenését okozó zajtól és a földhuroktól. Többmódú mûködés 2 ohmos terhelôimpedancia esetén a CY-M9054 és a CY-M7052 egyaránt képes meghajtani egy további, a bal és jobb sztereó kimenettel párhuzamos hangszórót, amely így lehetôvé teszi egy mélysugárzó beépítését másik erôsítô megvásárlása nélkül. Hídba kapcsolással párosítva ez a szolgáltatás a hangszóró-kombinációk széles választékának használatát teszi lehetôvé. Aranybevonatú RCA- és hangszóró-csatlakozók Kiváló vezetôképességük és korrózióállóságuk miatt az aranybevonatú RCA-csatlakozók és hangszóróaljzatok elôsegítik a lehetô legjobb jelminôség megôrzését. Könnyû szintbeállítás üzembe helyezés után Az erôsítô üzembe helyezése után pontosan beállítható a hangszórók egyensúlya az egyszerû szintbeállítás révén. MOS-FET DC-DC átalakító 24

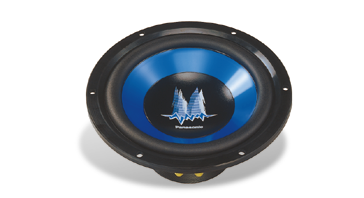

25 HANGSZÓRÓK CJ-SW46 46 cm-es mélysugárzó Nagy teljesítmény kis torzítással Polimer bevonatú membrán Kettôs membránfelfüggesztés Fröccsöntött keret Aranybevonatú érintkezôk CJ-SW38 38 cm-es mélysugárzó Nagy teljesítmény kis torzítással Polimer bevonatú membrán Kettôs membránfelfüggesztés Fröccsöntött keret Aranybevonatú érintkezôk EAK-WG30 30 cm-es mélysugárzó Nagy teljesítmény kis torzítással 4 rétegû hangtekercs Nagy, 156 mm átmérôjû mágnes Kettôs membránfelfüggesztés Kék polipropilén injekciós membrán Fröccsöntött keret Aranybevonatú csavarozott érintkezôk EAK-WG25 25 cm-es mélysugárzó Nagy teljesítmény kis torzítással 4 rétegû hangtekercs Nagy, 120 mm átmérôjû mágnes Kettôs membránfelfüggesztés Kék polipropilén injekciós membrán Fröccsöntött keret Aranybevonatú csavarozott érintkezôk EAK-WG16 16 cm-es mélysugárzó Nagy teljesítmény kis torzítással 4 rétegû hangtekercs Nagy, 100 mm átmérôjû mágnes Kettôs membránfelfüggesztés Kék polipropilén injekciós membrán Fröccsöntött keret Aranybevonatú csavarozott érintkezôk EAB W cm-es mélysugárzó Nagy teljesítmény kis torzítással 4 rétegû hangtekercs Nagy, 156 mm átmérôjû mágnes Kettôs membránfelfüggesztés Polimer bevonatú membrán EAB W cm-es mélysugárzó Nagy teljesítmény kis torzítással 4 rétegû hangtekercs Nagy, 156 mm átmérôjû mágnes Kettôs membránfelfüggesztés Polimer bevonatú membrán 25
