1 7. Nyomtatók és lapolvasók

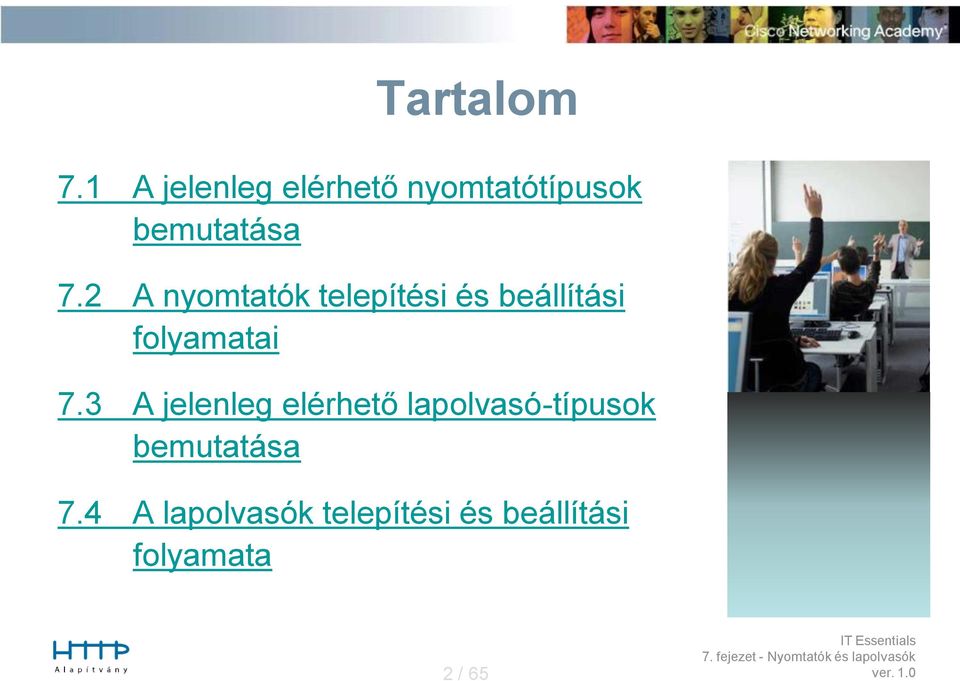

2 Tartalom 7.1 A jelenleg elérhető nyomtatótípusok bemutatása 7.2 A nyomtatók telepítési és beállítási folyamatai 7.3 A jelenleg elérhető lapolvasó-típusok bemutatása 7.4 A lapolvasók telepítési és beállítási folyamata 2 / 65

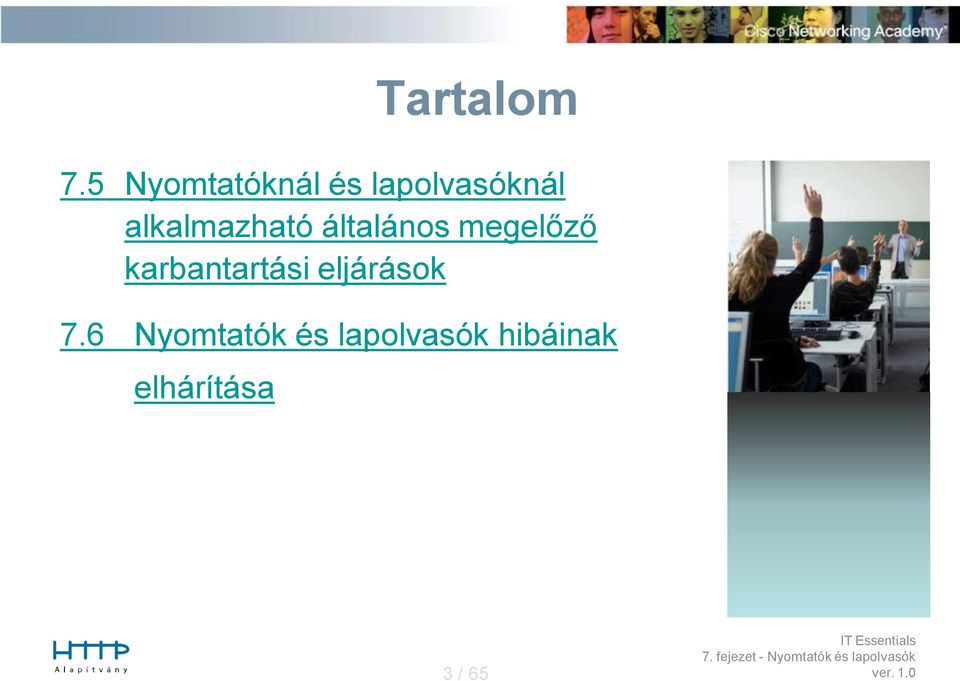

3 7.5 Nyomtatóknál és lapolvasóknál alkalmazható általános megelőző karbantartási eljárások 7.6 Nyomtatók és lapolvasók hibáinak elhárítása Tartalom 3 / 65

4 A jelenleg elérhető nyomtatótípusok bemutatása 7.1 Vissza a tartalomjegyzékre 4 / 65

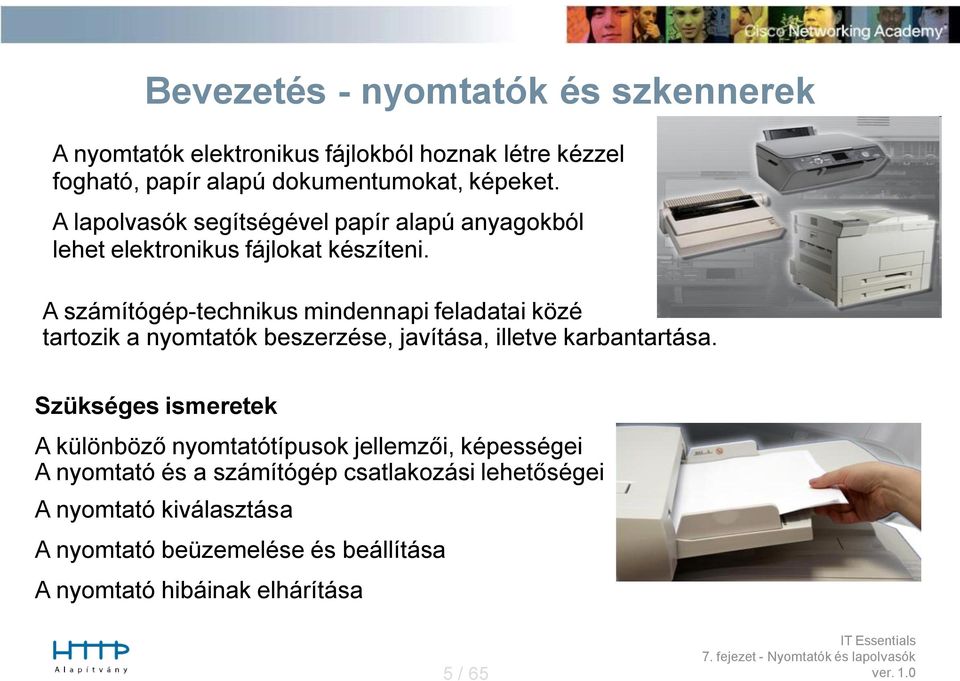

5 Bevezetés - nyomtatók és szkennerek A nyomtatók elektronikus fájlokból hoznak létre kézzel fogható, papír alapú dokumentumokat, képeket. A lapolvasók segítségével papír alapú anyagokból lehet elektronikus fájlokat készíteni. A számítógép-technikus mindennapi feladatai közé tartozik a nyomtatók beszerzése, javítása, illetve karbantartása. Szükséges ismeretek A különböző nyomtatótípusok jellemzői, képességei A nyomtató és a számítógép csatlakozási lehetőségei A nyomtató kiválasztása A nyomtató beüzemelése és beállítása A nyomtató hibáinak elhárítása 5 / 65

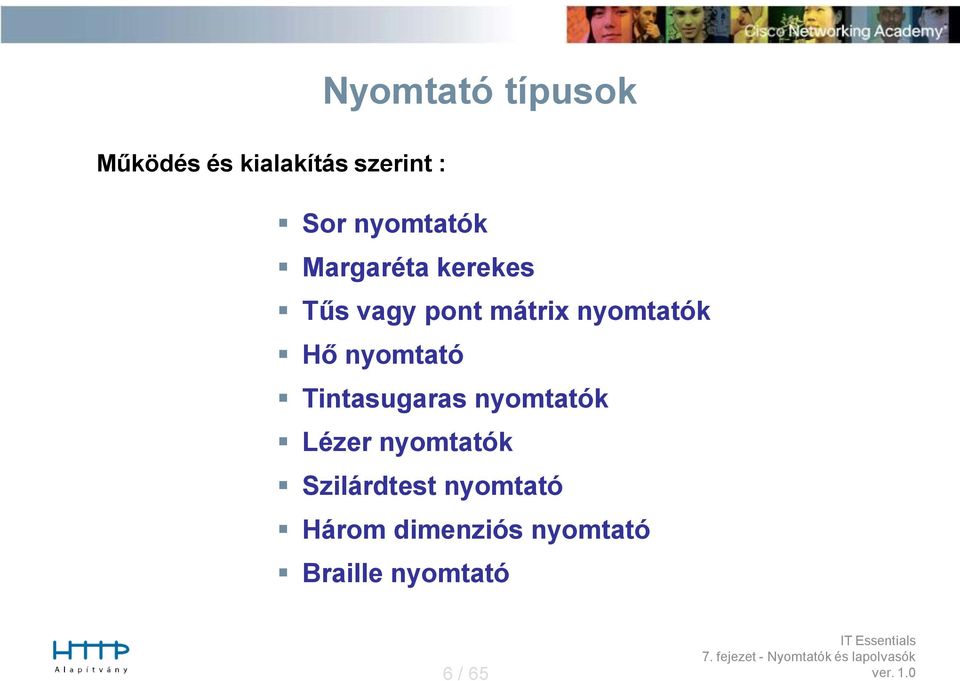

6 Nyomtató típusok Működés és kialakítás szerint : Sor nyomtatók Margaréta kerekes Tűs vagy pont mátrix nyomtatók Hő nyomtató Tintasugaras nyomtatók Lézer nyomtatók Szilárdtest nyomtató Három dimenziós nyomtató Braille nyomtató 6 / 65

7 Nyomtatók jellemzői Sebesség: mértékegysége az oldal per perc (ppm): Tintasugaras nyomtató Lézer nyomtató 2-6 ppm (lap/perc) ppm (lap/perc) Terhelhetőség: a használati környezetre utal, oldal/nap, oldal/hó Színes és fekete-fehér nyomtató: A képernyő pontjai a vörös, zöld és kék pontok (RGB). A szemünk közvetlenül érzékeli a színeket. Minőség: A nyomtatás minőségét a DPI (pontok száma hüvelykenként (dots per inch) mérőszámmal fejezzük ki. Minél magasabb a DPI érték, annál nagyobb a felbontás, szebbek a képek, tisztábbak a szövegek. 7 / 65

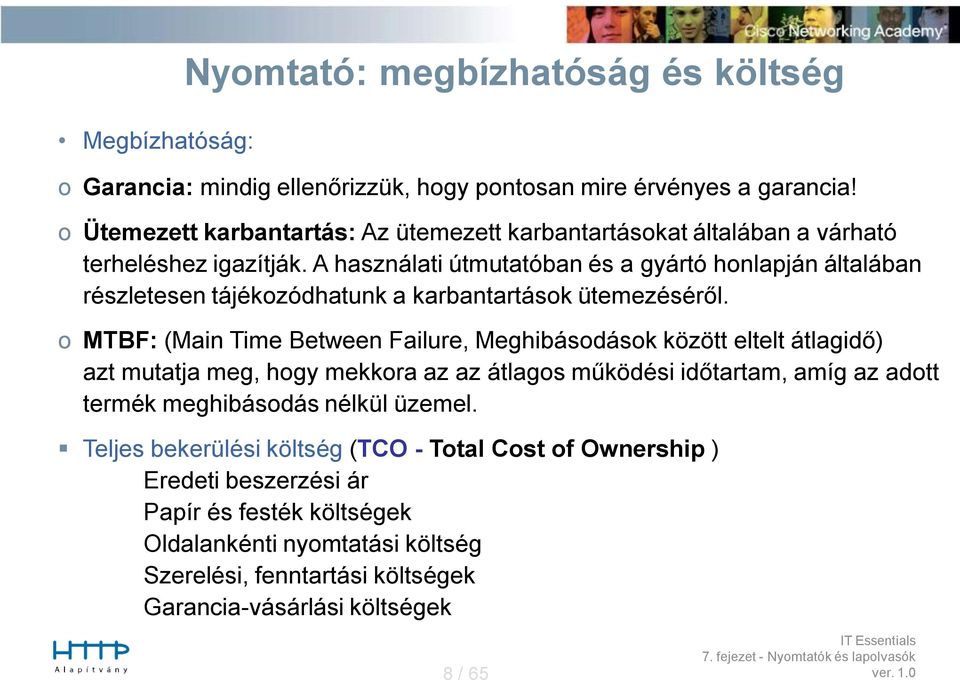

8 Megbízhatóság: Nyomtató: megbízhatóság és költség o Garancia: mindig ellenőrizzük, hogy pontosan mire érvényes a garancia! o Ütemezett karbantartás: Az ütemezett karbantartásokat általában a várható terheléshez igazítják. A használati útmutatóban és a gyártó honlapján általában részletesen tájékozódhatunk a karbantartások ütemezéséről. o MTBF: (Main Time Between Failure, Meghibásodások között eltelt átlagidő) azt mutatja meg, hogy mekkora az az átlagos működési időtartam, amíg az adott termék meghibásodás nélkül üzemel. Teljes bekerülési költség (TCO - Total Cost of Ownership ) Eredeti beszerzési ár Papír és festék költségek Oldalankénti nyomtatási költség Szerelési, fenntartási költségek Garancia-vásárlási költségek 8 / 65

9 Csatlakoztatási lehetőségei Ahhoz, hogy egy nyomtatóval nyomtatni tudjunk, kell, hogy az adott számítógépen legyen egy, a nyomtatóval kompatibilis csatlakozó. Soros csatlakozó: Egy időpillanatban egyetlen bit adat halad. A soros kapcsolat jól használható pontmátrix nyomtatók esetében, mivel ott nincs szükség gyors adatátvitelre. Párhuzamos csatlakozó: A párhuzamos csatlakozás gyorsabb, mint a soros. IEEE 1284 szabvány. Egy időpillanatban (egy átviteli ciklus során) több bitnyi adat halad az ilyen kábelen. EPP - Enhanced Parallel Port Továbbfejlesztett párhuzamos port ECP - Enhanced Capabilities Port Fejlett képességű port SCSI csatlakozó - (Small computer systems interface) Csatlakozó párhuzamos kommunikációs technológia révén teszi lehetővé a gyors adatátvitelt. USB csatlakozó - Az USB csatlakozót gyorsasága és egyszerűsége tette népszerűvé. 9 / 65

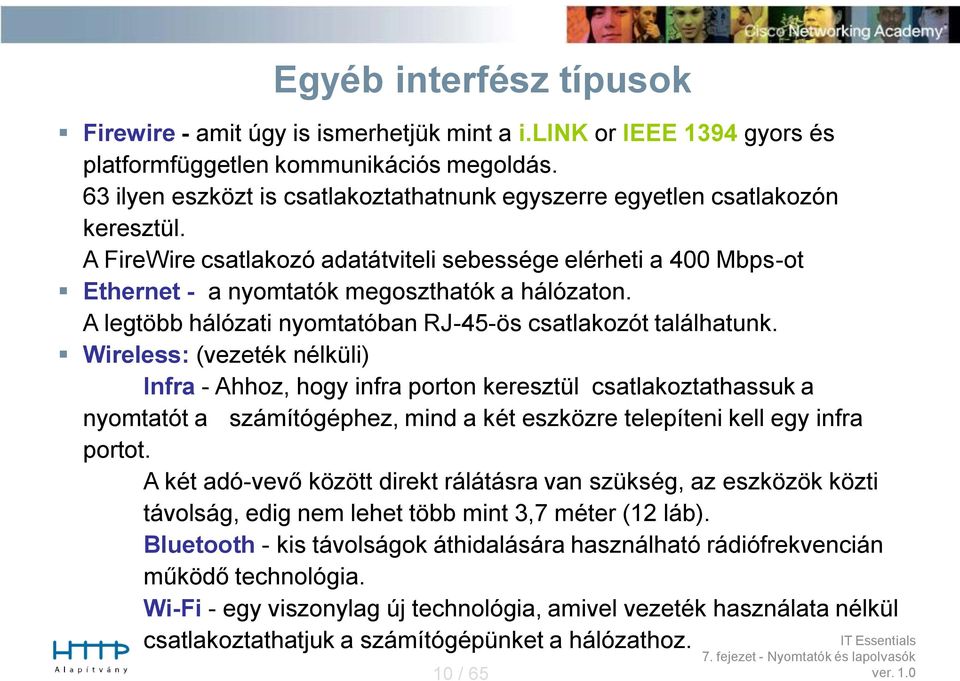

10 Egyéb interfész típusok Firewire - amit úgy is ismerhetjük mint a i.link or IEEE 1394 gyors és platformfüggetlen kommunikációs megoldás. 63 ilyen eszközt is csatlakoztathatnunk egyszerre egyetlen csatlakozón keresztül. A FireWire csatlakozó adatátviteli sebessége elérheti a 400 Mbps-ot Ethernet - a nyomtatók megoszthatók a hálózaton. A legtöbb hálózati nyomtatóban RJ-45-ös csatlakozót találhatunk. Wireless: (vezeték nélküli) Infra - Ahhoz, hogy infra porton keresztül csatlakoztathassuk a nyomtatót a számítógéphez, mind a két eszközre telepíteni kell egy infra portot. A két adó-vevő között direkt rálátásra van szükség, az eszközök közti távolság, edig nem lehet több mint 3,7 méter (12 láb). Bluetooth - kis távolságok áthidalására használható rádiófrekvencián működő technológia. Wi-Fi - egy viszonylag új technológia, amivel vezeték használata nélkül csatlakoztathatjuk a számítógépünket a hálózathoz. 10 / 65

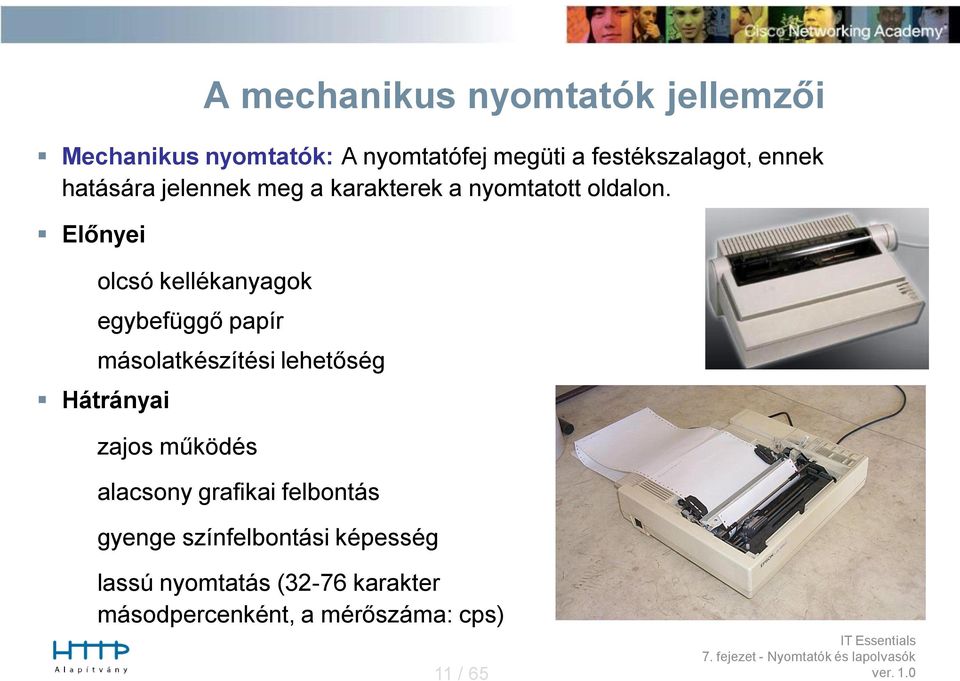

11 A mechanikus nyomtatók jellemzői Mechanikus nyomtatók: A nyomtatófej megüti a festékszalagot, ennek hatására jelennek meg a karakterek a nyomtatott oldalon. Előnyei olcsó kellékanyagok egybefüggő papír másolatkészítési lehetőség Hátrányai zajos működés alacsony grafikai felbontás gyenge színfelbontási képesség lassú nyomtatás (32-76 karakter másodpercenként, a mérőszáma: cps) 11 / 65

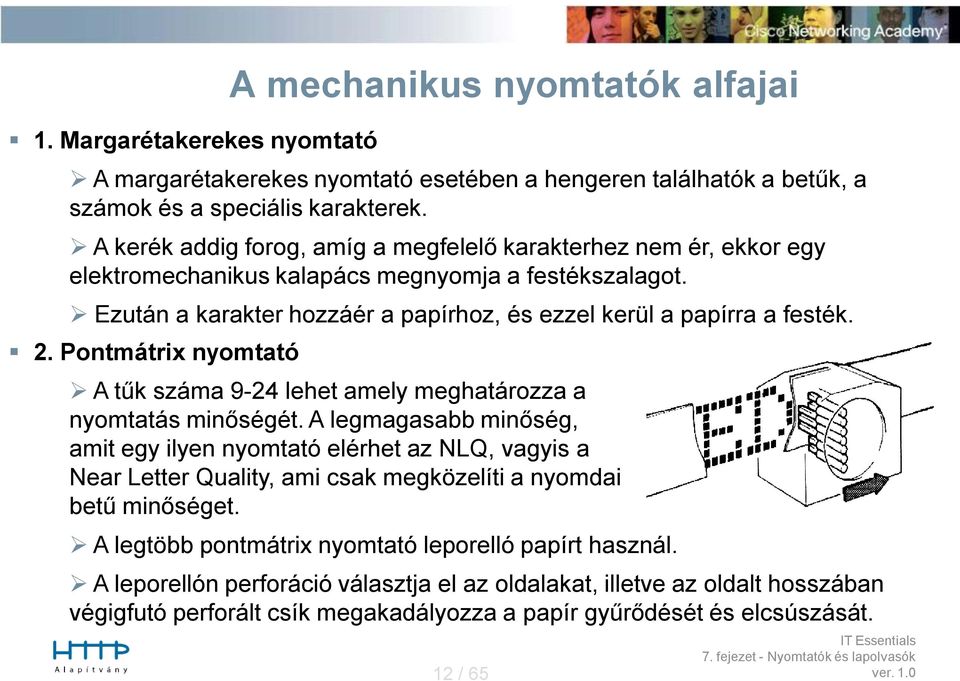

12 1. Margarétakerekes nyomtató A mechanikus nyomtatók alfajai A margarétakerekes nyomtató esetében a hengeren találhatók a betűk, a számok és a speciális karakterek. A kerék addig forog, amíg a megfelelő karakterhez nem ér, ekkor egy elektromechanikus kalapács megnyomja a festékszalagot. Ezután a karakter hozzáér a papírhoz, és ezzel kerül a papírra a festék. 2. Pontmátrix nyomtató A tűk száma 9-24 lehet amely meghatározza a nyomtatás minőségét. A legmagasabb minőség, amit egy ilyen nyomtató elérhet az NLQ, vagyis a Near Letter Quality, ami csak megközelíti a nyomdai betű minőséget. A legtöbb pontmátrix nyomtató leporelló papírt használ. A leporellón perforáció választja el az oldalakat, illetve az oldalt hosszában végigfutó perforált csík megakadályozza a papír gyűrődését és elcsúszását. 12 / 65

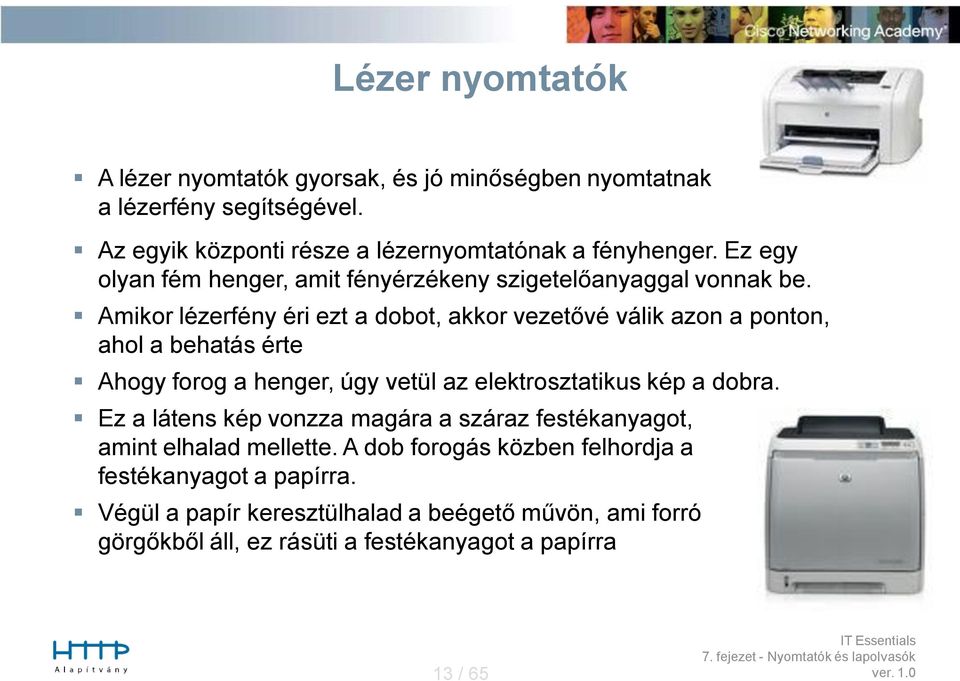

13 Lézer nyomtatók A lézer nyomtatók gyorsak, és jó minőségben nyomtatnak a lézerfény segítségével. Az egyik központi része a lézernyomtatónak a fényhenger. Ez egy olyan fém henger, amit fényérzékeny szigetelőanyaggal vonnak be. Amikor lézerfény éri ezt a dobot, akkor vezetővé válik azon a ponton, ahol a behatás érte Ahogy forog a henger, úgy vetül az elektrosztatikus kép a dobra. Ez a látens kép vonzza magára a száraz festékanyagot, amint elhalad mellette. A dob forogás közben felhordja a festékanyagot a papírra. Végül a papír keresztülhalad a beégető művön, ami forró görgőkből áll, ez rásüti a festékanyagot a papírra 13 / 65

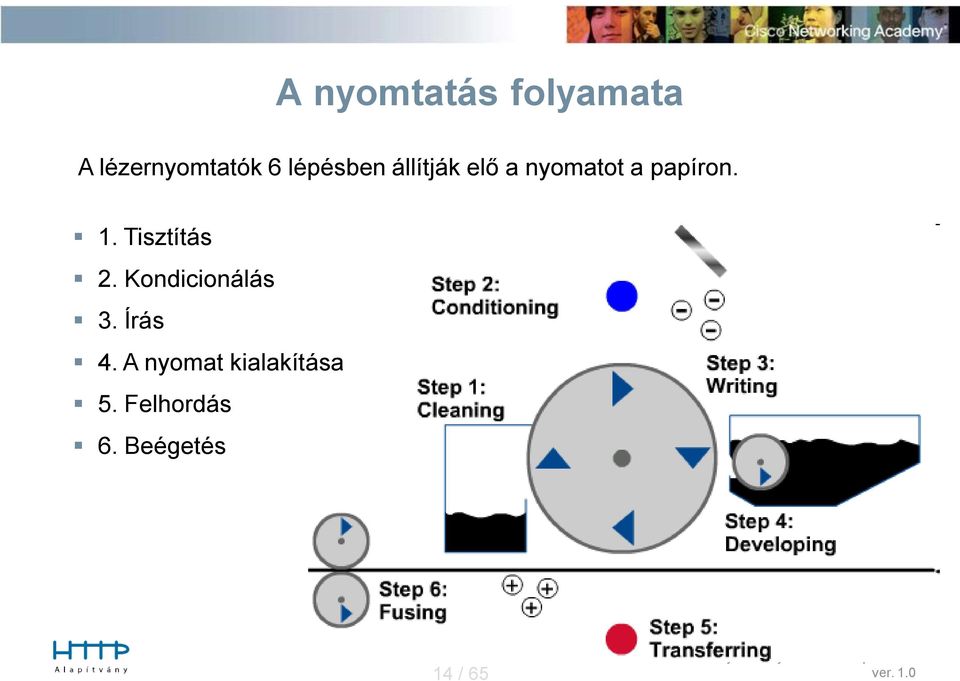

14 A nyomtatás folyamata A lézernyomtatók 6 lépésben állítják elő a nyomatot a papíron. 1. Tisztítás 2. Kondicionálás 3. Írás 4. A nyomat kialakítása 5. Felhordás 6. Beégetés 14 / 65

15 1. Tisztítás A nyomtatás folyamata I. Amint átkerül a kép a papírra, és a dob elválik a papírtól, el kell távolítani a hengeren maradt festékanyagot. Erre egyes nyomtatók egy pengét használnak, amely leválasztja a visszamaradt festékanyagot. Vannak olyan nyomtatók is, melyek váltakozó árammal szüntetik meg a dob töltöttségét, ezáltal a visszamaradt festékanyag egyszerűen lehull a dobról. A levált festékanyagot egy erre a célra kialakított tartóban tárolja a nyomtató, amit ki kell üríteni, vagy leselejtezni. 2. Kondicionálás Ebben a lépésben kerül eltávolításra az előzőleg használt látens kép, és ekkor készíti elő a nyomtató dobot az új látens kép kialakítására. A kondicionáláshoz a dob teljes felületén 600 voltos negatív feszültséget alakítanak ki egy vezeték, egy háló, vagy egy henger segítségével. Ezt az elektromosan töltött vezetéket, vagy hálót hívják elsődleges fényudvar egységnek (primary corona), a görgőt pedig kondicionáló görgőnek. 15 / 65

16 3. Írás A nyomtatás folyamata II. Az írás során a lézersugár végigpásztázza a fényérzékeny hengert. A henger azon részei, amivel a lézersugár érintkezik, -100 Voltos töltöttséget kapnak. Ezeknek a részeknek alacsonyabb a töltöttsége, mint a henger többi részének. Ahogy forog a henger, úgy alakul ki a még láthatatlan látens kép a dobon. 4. A nyomat kialakítása Ebben a fázisban kerül a festékanyag a látens képre. A festékanyag negatív töltésű kombinációja műanyag és fém részecskéknek. Egy penge tartja mikroszkópikus távolságban a festékanyagot a hengertől. A festékanyagot a pengétől a hengerhez vonzza a hozzá képest pozitív töltésű látens kép a dobon. 5. Felhordás Ebben a lépésben kerül át a festékanyag a hengerről a papírra. A másodlagos fényhenger pozitív töltést alakít ki a papíron. Mivel a dob negatív töltésű, a dobon lévő festékanyagot a papír magához vonzza. Ekkor a kép már a papíron van, és a pozitív töltés ott is tartja. 16 / 65

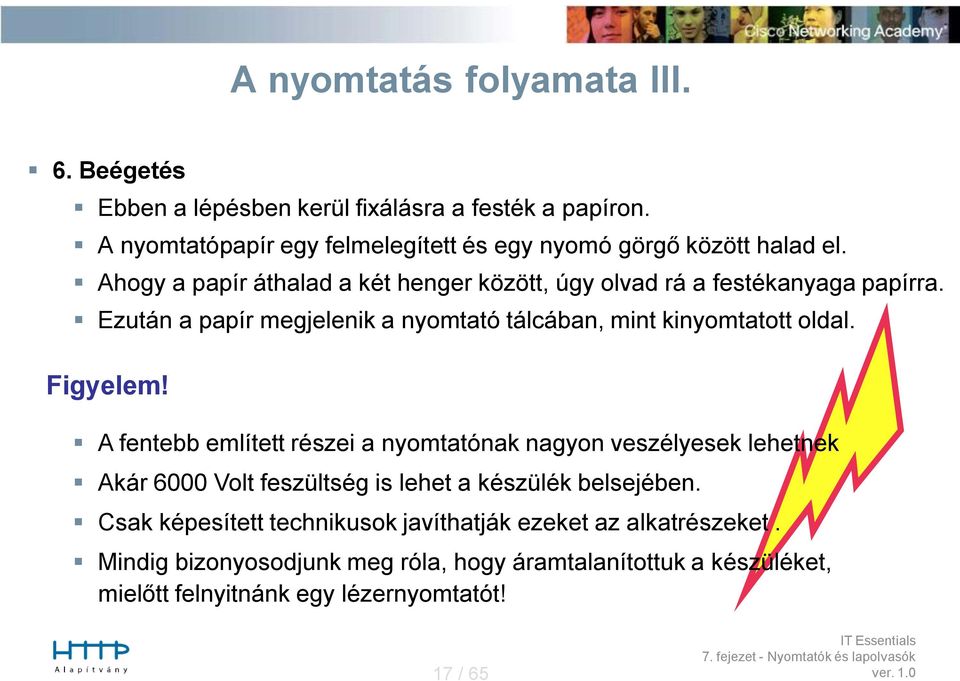

17 A nyomtatás folyamata III. 6. Beégetés Ebben a lépésben kerül fixálásra a festék a papíron. A nyomtatópapír egy felmelegített és egy nyomó görgő között halad el. Ahogy a papír áthalad a két henger között, úgy olvad rá a festékanyaga papírra. Ezután a papír megjelenik a nyomtató tálcában, mint kinyomtatott oldal. Figyelem! A fentebb említett részei a nyomtatónak nagyon veszélyesek lehetnek Akár 6000 Volt feszültség is lehet a készülék belsejében. Csak képesített technikusok javíthatják ezeket az alkatrészeket. Mindig bizonyosodjunk meg róla, hogy áramtalanítottuk a készüléket, mielőtt felnyitnánk egy lézernyomtatót! 17 / 65

18 Tintasugaras nyomtatók Ezek a berendezések festékpatronokat használnak, amik apró lyukakon keresztül fújják ki a festéket a papírra. Ezeket a kis lyukakat fúvókáknak, vagy szórófejnek nevezik. A papírra fecskendezett tinta adja ki a mintát. A kis fúvókáknak két fajtája van. Thermal: (Hő alapú, gőzbuborékos) egy kis elektromos töltés áramlik a fúvóka belsejébe. Itt egy kis gőzbuborék keletkezik a hőtől. A gőz hatására egy kis festékcsepp lövell ki a papírra. Piezokristályos: minden kis fúvóka hátsó részében, a tintapatron közvetlen közelében egy kis piezokristály foglal helyet. Amikor töltést kap a kristály, akkor vibrálni kezd. Ez a vibráció szabályozza papírra kerülő festék mennyiségét. 18 / 65

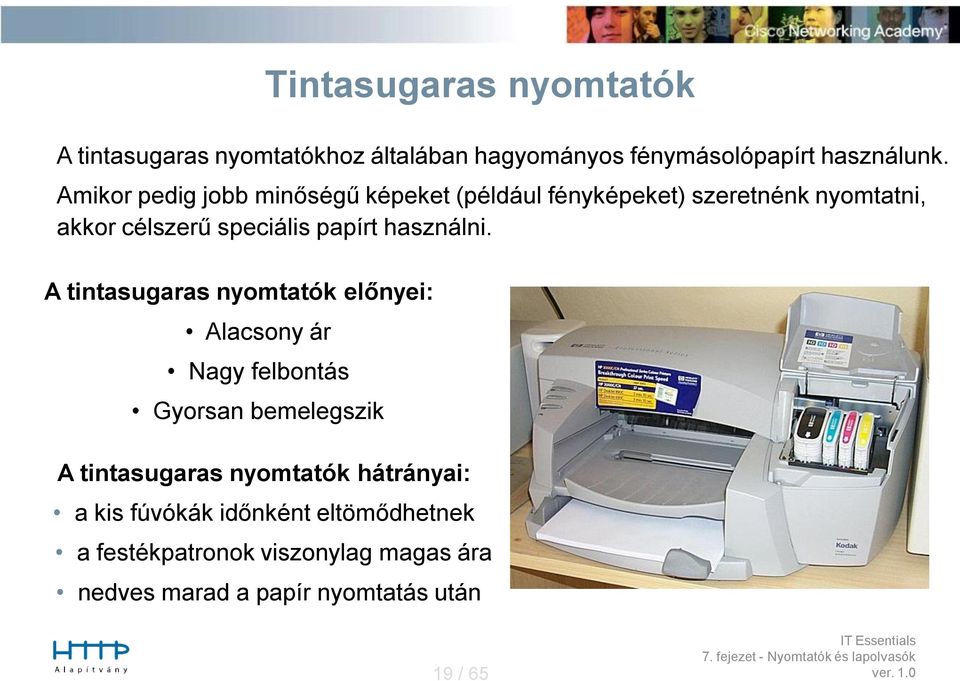

19 A tintasugaras nyomtatókhoz általában hagyományos fénymásolópapírt használunk. Amikor pedig jobb minőségű képeket (például fényképeket) szeretnénk nyomtatni, akkor célszerű speciális papírt használni. A tintasugaras nyomtatók előnyei: Alacsony ár Nagy felbontás Gyorsan bemelegszik A tintasugaras nyomtatók hátrányai: a kis fúvókák időnként eltömődhetnek Tintasugaras nyomtatók a festékpatronok viszonylag magas ára nedves marad a papír nyomtatás után 19 / 65

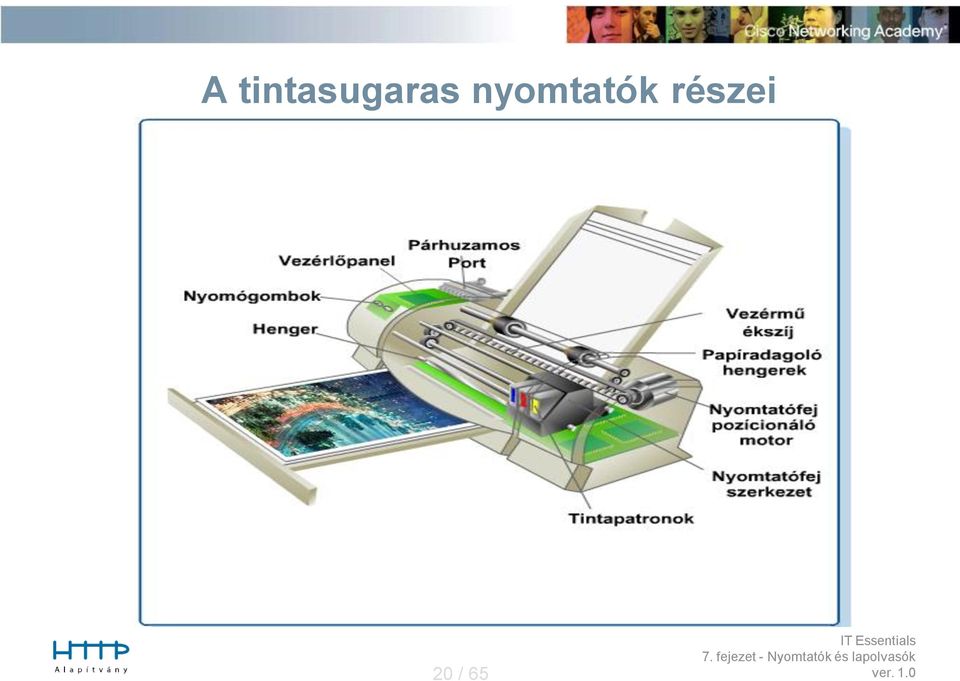

20 A tintasugaras nyomtatók részei 20 / 65

21 A szilárd tintás nyomtatók jellemzői Ez a nyomtatótípus - festékkazetta és tintapatron helyett - szilárd festék rudakat használ. Szilárdtintás nyomtatókkal jó minőségű nyomatok készíthetők. Működés közben megolvasztja a szilárd tintát, és szórófejeken keresztül felhordja egy dobra, majd a dob viszi át a tintát a papírra A festék rudak nem mérgezők, könnyen kezelhetők. Előnyei: Élénk színes nyomatok Egyszerű használat Sok fajta papír használható Hátrányai: Magas beszerzési költség Drága festékanyag Hosszú felmelegedési idő 21 / 65

22 Hőpapíros nyomtató Egyes kereskedelmi forgalomban kapható pénztárgépek, vagy régebbi faxok tartalmazhatnak ilyen nyomtatót. A hőpapírt vegyileg kezelik, ettől zsíros tapintása van. A hőpapír feketére változik, ha hő éri. A hőpapír általában tekercses kiszerelésben kerül forgalomba Előnyei: Hosszabb élettartam, mert kevesebb mozgó alkatrész van benne. Hátrányai: Drága a papír Hamar tönkremegy a fel nem használt papír A képek gyenge minőségűek A papírt szobahőmérsékleten kell tárolni 22 / 65

23 Festék szublimációs nyomtató Fotó minőségű grafikai nyomtatásra szokták alkalmazni ezt a fajta nyomtatót. Ezek a nyomtatók a szilárd festékanyagot közvetlenül légnemű festékanyaggá alakítják, ezt a folyamatot hívjuk szublimációnak. Az ilyen nyomtató három alapszínnel dolgozik, ezek a cián, a magenta, a sárga és van még egy elmosódás ellen védő réteg is (cyan, magenta, yellow, clean overcoat vagyis CMYO). A nyomtatófej ezekből alakítja ki a különböző árnyalatokat. Előnyei Jó minőségű képek előállítására képes. A legfelső réteg megakadályozza a zsírosodást, Elmosódást és növeli a nedvességgel szembeni ellenállását. Hátrányai Magas fenntartási költségek Színes nyomtatásra alkalmasabb, mint szürkeárnyalatos nyomatok készítésére 23 / 65

24 Három dimenziós nyomtató 3D nyomtatók olyan gyors prototípus készítő gépek, amelyek tökéletes valós mását képesek elkészíteni a számítógépen tervezett virtuális 3D-s modellnek. A 3D nyomtatás (3DP) a gyors prototípuskészítés (RP, 'rapid prototyping') legújabb eszköze. A gyors prototípus gyártás mellett használható a vizualizáció, koncepciómodell, termékminta, öntőforma készítés területén. A térnyomtatás hasznos a végeselem analízis (FEA, 'finite element analysis') és a funkcionális tesztelés szakembereinek, de jelentős az orvosi alkalmazása is 24 / 65

25 Működése: Három dimenziós nyomtató A szoftver felszeleteli a CAD fájlt vékony rétegekre, kb. 0,1 mm-es szeletekre. A 3DP nyomtatás egy por alapanyagra történik rétegenként ragasztó felhordásával. Hasonló a tintasugaras nyomtatáshoz, csak itt a nem papírra kerül a tinta, hanem a porrétegre a ragasztó. A nyomtatás rétegenként építi egymásra a 3D nyomtatással a valós tárgyat. A 3D nyomtatást követő száradás után a felesleges port el kell távolítani (sűrített levegővel, ecseteléssel). A kinyomtatott tárgyakat befejezésül valamilyen kötőanyaggal telíteni kell. Linkek: / 65

26 A nyomtatók telepítési és beállítási folyamatai 7.2 Vissza a tartalomjegyzékre 26 / 65

27 A nyomtatók telepítési és beállítási folyamatai Nyomtató vásárlása esetén a telepítési és konfigurációs információkat általában a gyártó nyújtja. A nyomtatókhoz rendszerint jár egy telepítőlemez, ami tartalmazza a használati utasítást, a meghajtó programokat és a diagnosztikai szoftvereket. Ezek, az esetek többségében, a gyártó honlapjáról is letölthetők. 27 / 65

28 Hogy állítsuk be a nyomtatót? A nyomtató üzembe helyezése 1. A nyomtató csatlakoztatása az elektromos hálózathoz, illetve a számítógéphez közvetlenül, vagy a hálózaton. 2. A nyomtató memóriájának bővítése, meghajtó programjának telepítése és frissítése, a firmware frissítése. 3. A nyomtatók konfigurálási lehetőségei és az alapbeállítások. 4. A nyomtatási teljesítmény optimalizálása. 5. Tesztoldal nyomtatása. 6. A nyomtató megosztása a hálózaton. FIGYELEM: Soha sem szabad nyomtatót szünetmentes tápegységhez csatlakoztatni. A nyomtató bekapcsolása során keletkező áramlökés tönkre teheti a szünetmentes tápegységet. 28 / 65

29 Nyomtató meghajtó programjai Ezek a szoftverek teszik lehetővé a nyomtató és a számítógép közötti kommunikációt. Miután csatlakoztattuk a kábeleket a nyomtatóhoz, az operációs rendszer felismerheti a nyomtatót és meg is próbálja telepíteni a szükséges meghajtó programokat. Ha mellékeltek a nyomtatóhoz telepítőlemezt, akkor arról telepítsünk. Minden modellhez külön meghajtó program kell. A gyártó honlapján elérhetőek a legújabb meghajtó programok. Firmware A firmware a nyomtatóban tárolt utasításkészlet. Ez határozza meg hogyan működik a nyomtató. A firmware frissítésének folyamata hasonlít a nyomtató meghajtó programjának telepítésére. 29 / 65

30 A nyomtató memória cseréje A nyomtató memóriájának bővítésével gyorsabbá tehető a nyomtatás folyamata, a nyomtató összetettebb nyomtatási feladatok elvégzésére is képessé válik. Minden nyomtatóban van valamennyi memória. Általában minél több memória van egy nyomtatóban, annál jobban használható. Ellenőrizzük a nyomtató dokumentációjában a memóriára vonatkozó előírásokat: Memória csere 1. Kapcsoljuk ki a nyomtatót! 2. Távolítsunk el minden csatlakoztatott kábelt! 3. Nyissuk fel a memóriatartó rekeszt! 4. Cseréljük ki a memóriamodulokat vagy tegyünk be újakat! 5. Zárja le a memóriatartó rekeszt! 6. Csatlakoztassuk újra a kábeleket! 7. Kapcsoljuk be a nyomtatót 8. Futtassuk le a nyomtató önellenőrző tesztjét!! 30 / 65

31 Nyomtatók konfigurálási lehetőségei és az alapbeállítások A papír típusa: sima papír, vázlat, fényes vagy fotó papír A nyomtatás minősége: vázlat, normál, fotó, vagy automatikus Színes nyomtatás / Egyszínű nyomtatás: több szín, csak fekete nyomtatópatron használata Szürkeárnyalatos nyomtatás: a színes képeket szürkeárnyalatosan, csak a fekete nyomtatópatron használatával nyomtatjuk Papírméret: szabványos papírméretek, borítékok, névjegykártya Formátum: álló, fekvő Nyomtatási elrendezés: normál, szalagcím, füzet, vagy poszter Duplex: normál, vagy kétoldalas 31 / 65

32 Nyomtatási teljesítmény optimalizálása 32 / 65 Nyomtatók esetén jellemzően a saját szoftverük biztosítja a minőség finombeállításainak lehetőségét. A szoftver egyes komponenseivel tudjuk a különböző beállításokat optimalizálni: A nyomtatási sor beállításai: lehetővé teszik, hogy a folyamatban lévő nyomtatási műveleteket felfüggesszük vagy töröljük. Színbeállítások: itt állíthatjuk be, hogy a képernyőn látható színek minél jobban hasonlítsanak a papíron kapott színekre. Papír formátum: itt választhatunk az álló és a fekvő elrendezés közül.

33 Tesztoldal nyomtatása A nyomtató üzembe helyezése után érdemes egy tesztoldalt nyomtatni, hogy leellenőrizzük, hogy a nyomtató megfelelően működik-e. A tesztoldal sikeres kinyomtatása bizonyítja, hogy a meghajtó programot sikeresen telepítettük, valamint azt is, hogy jó a kommunikáció a nyomtató és a számítógép között. Tesztoldal nyomtatása: Bármikor nyomtathatunk tesztoldalt: Start > Nyomtatók és faxok menüpont, a nyomtatók és faxok párbeszédablak megnyitásához, majd jobb egérgombbal kattintsunk a kívánt nyomtatón. A gyorsmenüben válasszuk a tulajdonságok pontot, majd az általános oldalon kattintsunk a tesztoldal nyomtatása gombra. 33 / 65

34 Teszt nyomtatás parancssorból Parancssorból nyomtatva is tesztelhető a nyomtató, bár ilyenkor csak sima szöveges állományokat tudunk nyomtatni. A parancssorból való nyomtatáshoz használjuk a Start Futtatás útvonalat. A Futtatás párbeszéddobozba írjuk be a cmd utasítást, majd kattintsunk az Ok gombra. A parancssoros felületen írjuk be a következő utasítást: Print fájlnév.txt A nyomtató ellenőrzése a saját kezelőgombjaival A legtöbb nyomtatónak van egy kis kezelőpultja néhány gombbal, ahonnan tesztoldalt is lehet nyomtatni. Ezzel a nyomtatási módszerrel tudjuk a számítógéptől, illetve a hálózattól függetlenül tesztelni a nyomtató megfelelő működését. A gyártó weboldaláról, vagy dokumentációból kiderül, hogy lehet a nyomtató kezelőpultját használva tesztoldalt nyomtatni. 34 / 65

35 A nyomtató megosztása A nyomtató megosztása lehetővé teszi, hogy a felhasználók, vagy kliensek olyan nyomtatókhoz is hozzáférjenek, melyek nem közvetlenül az ő számítógépükhöz kapcsolódnak. Ezzel az elrendezéssel költségeket lehet megtakarítani, hiszen így nem kell minden számítógéphez külön nyomtató. A Windows XP esetében nagyon egyszerű a nyomtató megosztása 35 / 65

36 Nyomtató megosztás 1. Kattints Start > Nyomtatók és faxok 2. Jobb klikk és válaszd a nyomtató Beállításait 3. Válaszd a Megosztás fület. 4. Kattints a Nyomtató megosztása gombra. 5. Fogadjuk el a nevet. 6. Kattintsunk az alkalmazásra. A megosztott nyomtatót a hálózat egy másik gépéről: Válaszd Start > Nyomtatók és faxok > Nyomtató hozzáadása pontjával tudjuk elérni Kövesd a lépéseket a Nyomtató hozzáadása varázsló segítségével. 36 / 65

37 A jelenleg elérhető lapolvasó-típusok bemutatása 7.3 Vissza a tartalomjegyzékre 37 / 65

38 Lapolvasó típusok A nyomtatott adatokat, vagy képeket lapolvasók segítségével tudjuk elektronikus állományokká alakítani, s így a számítógépen tárolni, illetve kezelni szükség szerint. A beszkennelt képet el lehet menteni, módosítani lehet, vagy akár elektronikus levélben el is lehet küldeni, ugyanúgy, mint bármelyik másik állományt. Bár a legtöbb lapolvasó ugyanazt a feladatot látja el, mégis számos fajtájuk megtalálható a kereskedelmi forgalomban. A számítógép-technikus mindennapi feladataihoz tartozik a lapolvasók beszerzése, javítása és karbantartása. Az ügyfél joggal várhatja el a következőket: A lapolvasó kiválasztása A lapolvasó üzembe helyezése és beállítása. A lapolvasó hibáinak elhárítása. 38 / 65

39 Lapolvasók típusai A nyomtatókhoz hasonlóan, a lapolvasók is különböznek a minőség és a gyorsaság tekintetében. A lapolvasók általában RGB formátumban dolgoznak, amit utána át lehet alakítani a gyakran használt képformátumokká, mint például a JPEG, a TIFF, a BMP, és a PNG. Az RGB képnek 3 csatornája van: a piros, a zöld és a kék. Az RGB csatornák követik az emberi szem szín receptorait, jellemzően ezeket használják a számítógépes megjelenítő eszközökben és a lapolvasók esetében is. Multi- funkciós lapolvasók Síkágyas lapolvasó Kézi lapolvasó Dob lapolvasó 39 / 65

40 Lapolvasó-típusok, felbontások, csatolófelületek Egyes lapolvasók optikai karakterfelismerő (OCR) szoftver segítségével szöveges dokumentumokat is elő tudnak állítani. Ez az OCR szoftver alakítja át a beolvasott képet szövegszerkesztő programmal kezelhető dokumentummá. A lapolvasók felbontását általában DPI-ben (dot per inch pontok száma hüvelykenként) szokták megadni. A nyomtatókhoz hasonlóan, minél magasabb a DPI érték, annál jobb minőségű a kép. A lapolvasók csatlakoztatásához használt kábelek és csatlakozók jellemzően azonosak a nyomtatók csatlakoztatásához használtakkal. USB Serial Parallel (Centronics and DB-25) 40 / 65 Firewire

41 Multifunkciós lapolvasók A multifunkciós készülékek esetében egy eszközben kapjuk meg több készülék előnyeit. Pl: Lapolvasó, Nyomtató, Másoló, Fax Általában otthoni-irodai környezetben, vagy olyan helyen alkalmazzák őket, ahol kevés hely áll rendelkezésre. Jellemzően számítógéphez csatlakoztatva szokták a készülékeket használni, noha önmagukban is képesek fénymásolni, vagy faxolni. Előnyei: o Több eszközt egyesít o Többnyire olcsó o Könnyen használható Hátrányai: o Könnyű kapcsolódás és üzembe helyezés o Nem modurális felépítésűek o Nem nagy terhelésre tervezték őket 41 / 65

42 Síkágyas lapolvasók Leggyakrabban könyvek és fényképek archiválására használják. A digitális képet az üveglap alatt mozgó, fényérzékelők tömbjét tartalmazó olvasófej készíti el, miközben elhalad a beolvasott oldal alatt. A síkágyas lapolvasót lapadagolóval kiegészítve képek sorozata olvasható be. A lapadagoló egy olyan eszköz, melyre egyszerre több lapot is elhelyezhetünk, ezeket egyenként adagolja a lapolvasóba. Kézi lapolvasók A kézi lapolvasók kicsik és hordozhatóak A digitális kép ugyanúgy kerül kialakításra, mint a síkágyas lapolvasók esetében Amikor az eszköz olvasófejénél nagyobb képet szeretnénk beolvasni, akkor többször végig kell menni a lapon. Így viszont össze kell állítani a kis darabonként beolvasott részeket. 42 / 65

43 Dobszkennerek Jó minőségű képek állíthatók elő Otthoni környezetben nem használják Helyüket kezdik átvenni a jó minőségű síkágyas lapolvasók Professzionális környezetben (például múzeumokban) még gyakran használják ezeket az eszközöket régi fényképfelvételek minőségi digitalizálására. Lapolvasás dob lapolvasóval: A beolvasandó képet vagy közvetlenül a forgódobba, vagy egy tartókazettába kell helyezni. A dob gyorsan forog az optikai érzékelők előtt. Az érzékelők lassan mozognak, amíg a teljes kép beolvasásra nem kerül. Ezután a számítógépben előáll a digitálisan reprodukált képet tartalmazó állomány. 43 / 65

44 A lapolvasók telepítési és beállítási folyamata 7.4 Vissza a tartalomjegyzékre 44 / 65

45 Telepítés és beállítás Egy telepítő CD meghajtó programokat, a használati utasítást illetve a diagnosztikai szoftvereket tartalmazza. Ezek általában a gyártó honlapjáról is letölthetők. A lapolvasó csatlakoztatása és üzembe helyezése A nyomtatókhoz hasonlóan, a lapolvasókat is az USB, a FireWire, a hálózati, vagy a párhuzamos porton keresztül csatlakoztathatjuk a számítógéphez. Vannak olyan kisebb teljesítményű lapolvasók, amelyek elég áramhoz jutnak az USB vagy a FireWire csatlakozón keresztül. Miután kicsomagoltuk a lapolvasót, csatlakoztassuk az áram- és adatkábeleket. Kövessük a használati útmutatót, vagy a gyártó honlapján leírtakat. 45 / 65

46 A lapolvasó illesztő programjának telepítése Ha az operációs rendszer felismeri a lapolvasót, megpróbálja automatikusan telepíteni a szükséges illesztő programot. A lapolvasó üzembe helyezése után érdemes a gyártó által adott illesztő programot telepíteni. Ez általában újabb változat, mint amit a számítógép magától telepítene, ráadásul jellemzően gazdagabb a funkciókínálata is, mint a Windows alapértelmezett illesztő programjának. A még több funkció, az új diagnosztikai eszközök, és a hibaelhárító segédprogramok kihasználása érdekében lehet telepíteni a gyártó weboldalán található újításokat. Miután letöltöttük a megfelelő szoftverváltozatot a gyártó honlapjáról, kövessük a meghajtó program és a segédeszközök telepítési javaslatait. Előfordulhat, hogy a lapolvasónk szoftvere automatikusan megkeresi és telepíti az új szoftver- és firmware-változatokat. Ilyenkor kövessük a segédprogram utasításait. 46 / 65

47 Lapolvasók konfigurálási lehetőségei A lapolvasókhoz általában mellékelnek egy alap grafikai szerkesztő programot is, hogy képeinket és fotóinkat szerkeszteni tudjuk. A szoftvercsomag része lehet az OCR is, amit a nyomtatott szöveg számítógépes felismerésére használhatunk. A lapolvasók konfigurálási lehetőségei: Színes, szürkeárnyalatos, fekete-fehér beolvasás Egygombos beolvasás a kedvenc programunkkal Minőségi és felbontási beállítások Lapadagolók A színkalibráció fontos a képek színhű számítógépes megjelenítése érdekében. A színek beállításához olvastassunk be szabványos színeket tartalmazó képet. A számítógépre telepített kalibrációs alkalmazás összehasonlítja a képen található színmintát a szkenner által feldolgozott színekkel. A szoftver ezek alapján állítja be a lapolvasónk színérzékenységét. Ha a lapolvasó, a monitor és a nyomtató egységesen kezeli a színeket, akkor nyomtatásban visszakapjuk a beszkennelt színeket. 47 / 65

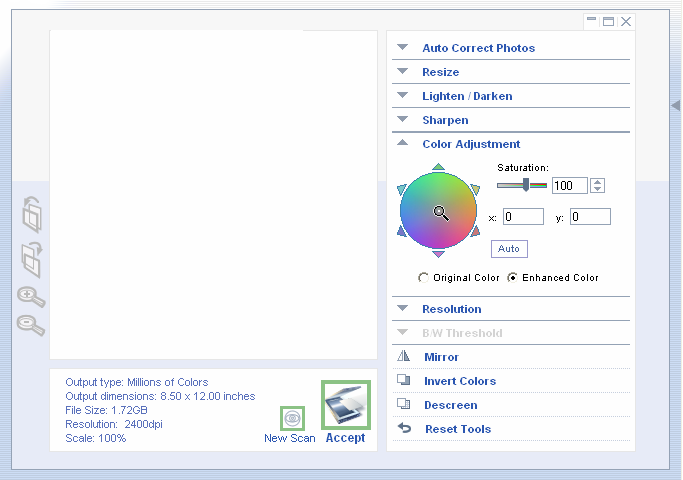

48 Színkalibráció 48 / 65

49 Nyomtatóknál és lapolvasóknál alkalmazható általános megelőző karbantartási eljárások 7.5 Vissza a tartalomjegyzékre 49 / 65

50 Nyomtatóknál és lapolvasóknál alkalmazható általános megelőző karbantartási eljárások A nyomtatókban és a lapolvasókban nagyon sok mozgó alkatrész van, amik idővel elöregedhetnek, nagyobb igénybevétel esetén elromolhatnak. Ezek az alkatrészek rendszeres karbantartást igényelnek. A mozgó alkatrészekre nincs jó hatással a por és a levegő többi apró részecskéje. A nyomtatók és lapolvasók rendszeres karbantartásával elkerülhetők a meghibásodás miatti leállási idők, a termelékenység csökkenése, illetve a magas javítási költségek. 50 / 65

51 Nyomtatók karbantartása Mivel a nyomtatókban sok mozgó alkatrész van, így sokkal többet kell a karbantartásukkal foglalkozni, mint a többi elektromos eszköz esetében. A nyomtatók normál működése során szennyeződések keletkeznek, melyek lerakódnak a belső alkatrészeken. Az el nem távolított szennyeződések idővel a nyomtató meghibásodásához vezetnek. Az ajánlott karbantartási ütemezés megtalálható a nyomtató dokumentációjában, illetve a gyártó honlapján FIGYELEM: Mindig áramtalanítsuk a nyomtatót bármilyen karbantartási munka megkezdése előtt. A legtöbb nyomtatóhoz mellékelnek felügyeleti és diagnosztikai szoftvereket, amik segíthetnek a karbantartás során. Tartsuk be a gyártó tisztítási és karbantartási javaslatait, különösen a következő alkatrészek esetén: nyomtató görgő a nyomtatók és szkennerek papír-kezelő részei 51 / 65

52 Nyomtatók karbantartása A papír és festékanyag típusa és minősége befolyásolhatja a nyomtató élettartamát. Papírválasztás A jó papírválasztás segíthet, hogy a nyomtató sokáig és jól működjön. Sok fajta papír kapható, lehet venni külön lézernyomtatóhoz és tintasugaras nyomtatóhoz szánt papírt is. A gyártók gyakran egy konkrét papírfajtát javasolnak a legjobb eredmény elérése érdekében. Néhány papírnak, különösen a fotó papírnak és némely írásvetítő fóliának van rossz és jó oldala (felülete). A gyártó által javasolt módon adagoljuk a papírt. Festékválasztás minden gyártó javasol egy fajta patront, vagy tonert a nyomtatójához. Ha nem ezt használjuk, akkor előfordulhat, hogy nem fog működni a nyomtató, vagy rosszabb lesz a nyomtatás minősége. Érdemes elkerülni a patron újratöltést, mert szivároghat belőle a tinta. 52 / 65

53 Lapolvasók karbantartása Tartsuk tisztán a lapolvasó üveglapját. Amennyiben mégis elkoszolódik az üveglap, kövessük a gyártó által javasolt tisztítási eljárást. Ne permetezzünk üvegtisztítót közvetlenül a lapolvasó üveglapjára, így megelőzhető, hogy tisztító anyag kerüljön az eszköz belsejébe. Nedvesítsünk meg egy ruhadarabot a tisztítószerrel, és azzal töröljük át lágyan a lapolvasó felületét. Amennyiben az üveg belülről lesz koszos, a használati útmutatót követve szedjük szét az eszközt, vagy emeljük le az üveglapot. Alaposan tisztítsuk meg az üveg mindkét oldalát, ha lehet, majd helyezzük vissza az üveglapot, ahogy eredetileg volt. Amikor nem használjuk a lapolvasót, tartsuk lecsukva a fedelét. A kézi szkennert mindig tegyük biztonságos helyre. Soha ne helyezzünk nehéz tárgyakat a lapolvasóra, nehogy kárt okozzon az eszköz belső részeiben, vagy a házában. 53 / 65

54 Nyomtatók és lapolvasók hibáinak elhárítása 7.6 Vissza a tartalomjegyzékre 54 / 65

55 A hibaelhárítás folyamata A nyomtatókkal kapcsolatos hibákat okozhatják szoftveres, hardveres és hálózati problémák. 55 / 65

56 56 / 65

57 57 / 65

58 58 / 65

59 59 / 65

60 60 / 65

61 61 / 65

62 62 / 65

63 63 / 65

64 Köszönöm a figyelmet! 64 / 65
