1 INTELLIGENS VILLANYSZERELÉSI RENDSZER MŰSZAKI KATALÓGUS

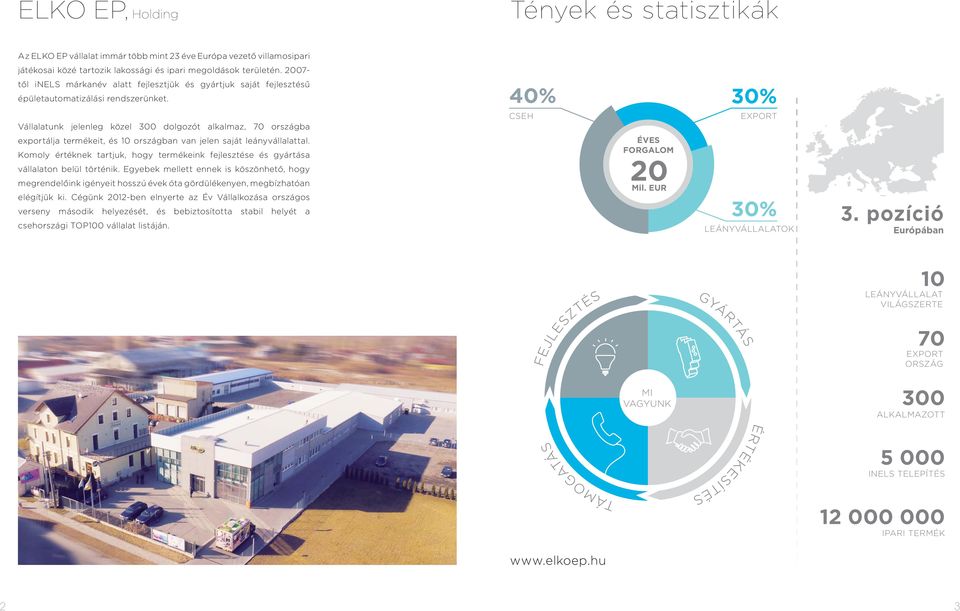

2 ELKO EP, Holding Tények és statisztikák Az ELKO EP vállalat immár több mint 3 éve Európa vezető villamosipari játékosai közé tartozik lakossági és ipari megoldások területén. 007 től inels márkanév alatt fejlesztjük és gyártjuk saját fejlesztésű épületautomatizálási rendszerünket. Vállalatunk jelenleg közel 300 dolgozót alkalmaz, 70 országba eportálja termékeit, és 10 országban van jelen saját leányvállalattal. Komoly értéknek tartjuk, hogy termékeink fejlesztése és gyártása vállalaton belül történik. Egyebek mellett ennek is köszönhető, hogy megrendelőink igényeit hosszú évek óta gördülékenyen, megbízhatóan elégítjük ki. Cégünk 01ben elnyerte az Év Vállalkozása országos verseny második helyezését, és bebiztosította stabil helyét a csehországi TOP100 vállalat listáján. 40% 30% CSEH ÉVES FORGALOM 0 Mil. EUR EXPORT 30% LEÁNYVÁLLALATOK 3. pozíció Európában FEJLESZTÉS GYÁRTÁS 10 LEÁNYVÁLLALAT VILÁGSZERTE 70 EXPORT ORSZÁG MI VAGYUNK 300 ALKALMAZOTT TÁMOGATÁS ÉRTÉKESÍTÉS INELS TELEPÍTÉS IPARI TERMÉK 3

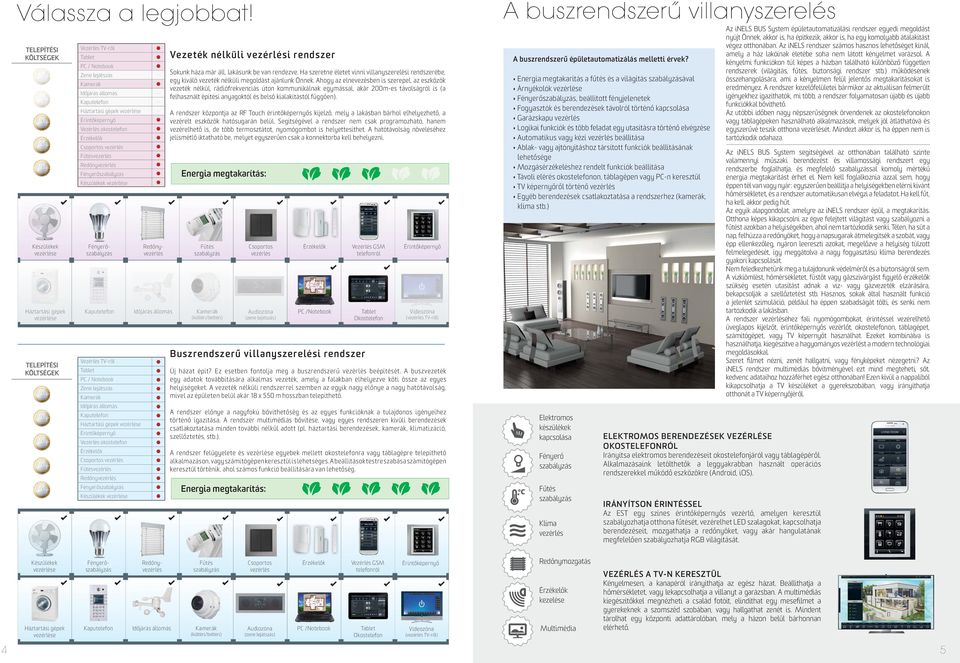

3 A buszrendszerű villanyszerelés Válassza a legjobbat! TELEPÍTÉSI KÖLTSÉGEK Vezérlés TVről Vezeték nélküli vezérlési rendszer Tablet A buszrendszerű épületautomatizálás melletti érvek? PC / Notebook Zene lejátszás Kamerák Időjárás állomás Kaputelefon Háztartási gépek vezérlése Érintőképernyő Vezérlés okostelefon Érzékelők Sokunk háza már áll, lakásunk be van rendezve. Ha szeretne életet vinni villanyszerelési rendszerébe, egy kiváló vezeték nélküli megoldást ajánlunk Önnek. Ahogy az elnevezésben is szerepel, az eszközök vezeték nélkül, rádiófrekvenciás úton kommunikálnak egymással, akár 00mes távolságról is (a felhasznált építési anyagoktól és belső kialakítástól függően). A rendszer központja az RF Touch érintőképernyős kijelző, mely a lakásban bárhol elhelyezhető, a vezérelt eszközök hatósugarán belül. Segítségével a rendszer nem csak programozható, hanem vezérelhető is, de több termosztátot, nyomógombot is helyettesíthet. A hatótávolság növeléséhez jelismétlő iktatható be, melyet egyszerűen csak a konnektorba kell behelyezni. Csoportos vezérlés Fűtésvezérlés Redőnyvezérlés Energia megtakarítás: Fényerőszabályzás Készülékek vezérlése Készülékek vezérlése Fényerőszabályzás Redőnyvezérlés Háztartási gépek vezérlése Kaputelefon Időjárás állomás TELEPÍTÉSI KÖLTSÉGEK Fűtés szabályzás Csoportos vezérlés Érzékelők Vezérlés GSM telefonról Kamerák Audiozóna PC /Notebook (kültéri/beltéri) (zene lejátszás) Tablet Okostelefon Energia megtakarítás a fűtés és a világítás szabályzásával Árnyékolók vezérlése Fényerőszabályzás, beállított fényjelenetek Fogyasztók és berendezések távolról történő kapcsolása Garázskapu vezérlés Logikai funkciók és több feladat egy utasításra történő elvégzése Automatikus vagy kézi vezérlés beállítása Ablak vagy ajtónyitáshoz társított funkciók beállításának lehetősége Mozgásérzékeléshez rendelt funkciók beállítása Távoli elérés okostelefonon, táblagépen vagy PCn keresztül TV képernyőről történő vezérlés Egyéb berendezések csatlakoztatása a rendszerhez (kamerák, klíma stb.) Érintőképernyő Videozóna (vezérlés TVről) Buszrendszerű villanyszerelési rendszer Vezérlés TVről Tablet Új házat épít? Ez esetben fontolja meg a buszrendszerű vezérlés beépítését. A buszvezeték egy adatok továbbítására alkalmas vezeték, amely a falakban elhelyezve köti össze az egyes helyiségeket. A vezeték nélküli rendszerrel szemben az egyik nagy előnye a nagy hatótávolság, mivel az épületen belül akár m hosszban telepíthető. PC / Notebook Zene lejátszás Kamerák Az inels BUS System épületautomatizálási rendszer egyedi megoldást nyújt Önnek, akkor is, ha építkezik, akkor is, ha egy komolyabb átalakítást végez otthonában. Az inels rendszer számos hasznos lehetőséget kínál, amely a ház lakóinak életébe soha nem látott kényelmet varázsol. A kényelmi funkciókon túl képes a házban található különböző független rendszerek (világítás, fűtés, biztonsági rendszer stb.) működésének összehangolására, ami a kényelmen felül jelentős megtakarításokat is eredményez. A rendszer kezelőfelületei bármikor az aktuálisan felmerült igényekhez igazíthatók, mi több, a rendszer folyamatosan újabb és újabb funkciókkal bővíthető. Az utóbbi időben nagy népszerűségnek örvendenek az okostelefonokon vagy táblagépeken használható alkalmazások, melyek jól átláthatóvá és egyszerűvé teszik otthona vezérlését. Mindezt akkor is, ha éppen nem is tartózkodik odahaza. Az inels BUS System segítségével az otthonában található szinte valamennyi műszaki berendezést és villamossági rendszert egy rendszerbe foglalhatja, és megfelelő szabályzással komoly mértékű energia megtakarítást érhet el. Nem kell foglalkoznia azzal sem, hogy éppen tél van vagy nyár: egyszerűen beállítja a helyiségekben elérni kívánt hőmérsékletet, és a rendszer automatikusan elvégzi a feladatot. Ha kell fűt, ha kell, akkor pedig hűt. Az egyik alapgondolat, amelyre az inels rendszer épül, a megtakarítás. Otthona képes kikapcsolni az égve felejtett világítást vagy szabályozni a fűtést azokban a helyiségekben, ahol nem tartózkodik senki. Télen, ha süt a nap, felhúzza a redőnyöket, hogy a napsugarak átmelegítsék a szobát, vagy épp ellenkezőleg, nyáron leereszti azokat, megelőzve a helyiség túlzott felmelegedését, így meggátolva a nagy fogyasztású klíma berendezés gyakori kapcsolását. Nem feledkezhetünk meg a tulajdonunk védelméről és a biztonságról sem. A vízkiömlést, hőmérsékletet, füstöt vagy gázszivárgást figyelő érzékelők szükség esetén utasítást adnak a víz vagy gázvezeték elzárására, bekapcsolják a szellőztetést stb. Hasznos, sokak által használt funkció a jelenlét szimuláció, például ha éppen szabadságát tölti, és senki nem tartózkodik a lakásban. A rendszer vezérléséhez fali nyomógombokat, érintéssel vezérelhető üveglapos kijelzőt, érintőképernyős vezérlőt, okostelefonon, táblagépet, számítógépet, vagy TV képernyőt használhat. Ezeket kombinálva is használhatja, kiegészítve a hagyományos vezérlést a modern technológiai megoldásokkal. Szeret filmet nézni, zenét hallgatni, vagy fényképeket nézegetni? Az inels rendszer multimédiás bővítményével ezt mind megteheti, sőt, kedvenc adataihoz hozzáférhet egész otthonában! Ezen kívül a nappaliból kikapcsolhatja a TV készüléket a gyerekszobában, vagy irányíthatja otthonát a TV képernyőjéről. Időjárás állomás Kaputelefon Háztartási gépek vezérlése Érintőképernyő Vezérlés okostelefon Érzékelők Csoportos vezérlés Fűtésvezérlés A rendszer előnye a nagyfokú bővíthetőség és az egyes funkcióknak a tulajdonos igényeihez történő igazítása. A rendszer multimédiás bővítése, vagy egyes rendszeren kívüli berendezések csatlakoztatása minden további nélkül adott (pl. háztartási berendezések, kamerák, klimatizáció, szellőztetés, stb.). Elektromos készülékek kapcsolása A rendszer felügyelete és vezérlése egyebek mellett okostelefonra vagy táblagépre telepíthető alkalmazáson, vagy számítógépen keresztül is lehetséges. A beállítások testre szabása számítógépen keresztül történik, ahol számos funkció beállítására van lehetőség. Fényerő szabályzás Redőnyvezérlés Fényerőszabályzás Energia megtakarítás: Fűtés szabályzás Készülékek vezérlése Klíma vezérlés Készülékek vezérlése FényerőStmívání szabályzás osvětlení Redőnyvezérlés Fűtés Regulace szabályzás vytápění Csoportos vezérlés Érzékelők Detektory Vezérlés GSM telefonról Dotykový Érintőképernyő panel 4 Kaputelefon Időjárás állomás Kamerák Audiozóna (kültéri/beltéri) (zene lejátszás) PC /Notebook Tablet Okostelefon Videozóna Irányítsa elektromos berendezéseit okostelefonjáról vagy táblagépéről. Alkalmazásaink letölthetők a leggyakrabban használt operációs rendszerekkel működő eszközökre (Android, ios). IRÁNYÍTSON ÉRINTÉSSEL Az EST egy színes érintőképernyős vezérlő, amelyen keresztül szabályozhatja otthona fűtését, vezérelhet LED szalagokat, kapcsolhatja berendezéseit, mozgathatja a redőnyöket, vagy akár hangulatának megfelelően szabályozhatja RGB világítását. Redőnymozgatás VEZÉRLÉS A TVN KERESZTÜL Érzékelők kezelése Háztartási gépek vezérlése ELEKTROMOS BERENDEZÉSEK VEZÉRLÉSE OKOSTELEFONRÓL Multimédia Kényelmesen, a kanapéról irányíthatja az egész házat. Beállíthatja a hőmérsékletet, vagy lekapcsolhatja a villanyt a garázsban. A multimédiás kiegészítőkkel megnézheti a család fotóit, elindíthat egy mesefilmet a gyerekeknek a szomszéd szobában, vagy hallgathat zenét is. Mindent tárolhat egy központi adattárolóban, mely a házon belül bárhonnan elérhető. (vezérlés TVről) 5

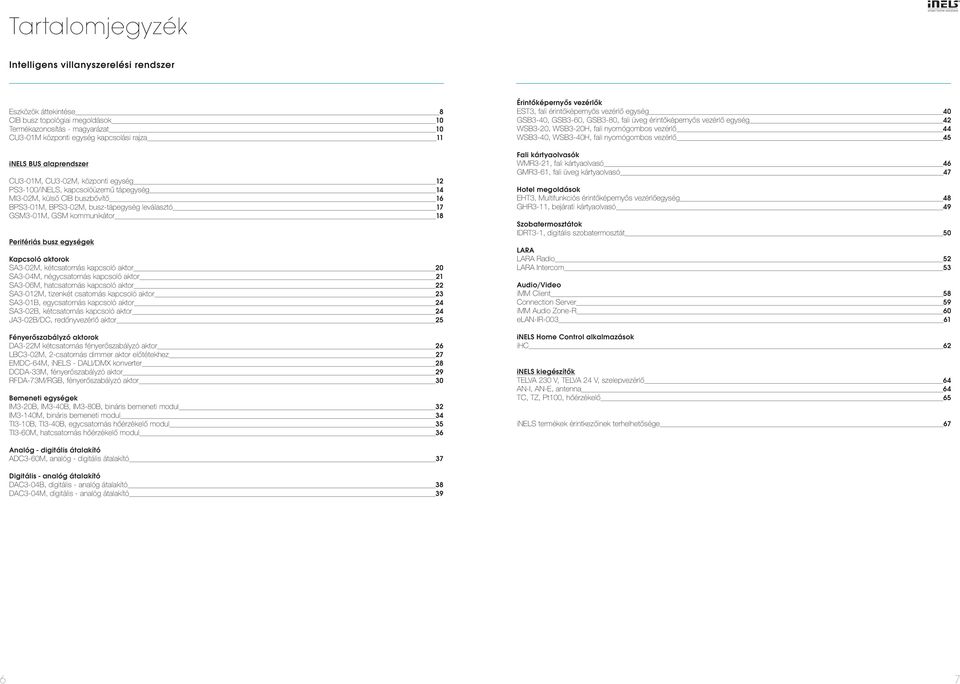

4 Tartalomjegyzék Intelligens villanyszerelési rendszer Eszközök áttekintése 8 busz topológiai megoldások 10 Termékazonosítás magyarázat 10 CU301M központi egység kapcsolási rajza 11 inels BUS alaprendszer CU301M, CU30M, központi egység 1 PS3100/iNELS, kapcsolóüzemű tápegység 14 MI30M, külső buszbővítő 16 BPS301M, BPS30M, busztápegység leválasztó 17 GSM301M, GSM kommunikátor 18 Perifériás busz egységek Kapcsoló aktorok SA30M, kétcsatornás kapcsoló aktor 0 SA304M, négycsatornás kapcsoló aktor 1 SA306M, hatcsatornás kapcsoló aktor SA301M, tizenkét csatornás kapcsoló aktor 3 SA301B, egycsatornás kapcsoló aktor 4 SA30B, kétcsatornás kapcsoló aktor 4 JA30B/DC, redőnyvezérlő aktor 5 Fényerőszabályzó aktorok DA3M kétcsatornás fényerőszabályzó aktor 6 LBC30M, csatornás dimmer aktor előtétekhez 7 EMDC64M, inels DALI/DMX konverter 8 DCDA33M, fényerőszabályzó aktor 9 RFDA73M/RGB, fényerőszabályzó aktor 30 Bemeneti egységek IM30B, IM340B, IM380B, bináris bemeneti modul 3 IM3140M, bináris bemeneti modul 34 TI310B, TI340B, egycsatornás hőérzékelő modul 35 TI360M, hatcsatornás hőérzékelő modul 36 Érintőképernyős vezérlők EST3, fali érintőképernyős vezérlő egység 40 GSB340, GSB360, GSB380, fali üveg érintőképernyős vezérlő egység 4 WSB30, WSB30H, fali nyomógombos vezérlő 44 WSB340, WSB340H, fali nyomógombos vezérlő 45 Fali kártyaolvasók WMR31, fali kártyaolvasó 46 GMR361, fali üveg kártyaolvasó 47 Hotel megoldások EHT3, Multifunkciós érintőképernyős vezérlőegység 48 GHR311, bejárati kártyaolvasó 49 Szobatermosztátok IDRT31, digitális szobatermosztát 50 LARA LARA Radio 5 LARA Intercom 53 Audio/Video imm Client 58 Connection Server 59 imm Audio ZoneR 60 elanir inels Home Control alkalmazások ihc 6 inels kiegészítők TELVA 30 V, TELVA 4 V, szelepvezérlő 64 ANI, ANE, antenna 64 TC, TZ, Pt100, hőérzékelő 65 inels termékek érintkezőinek terhelhetősége 67 Analóg digitális átalakító ADC360M, analóg digitális átalakító 37 Digitális analóg átalakító DAC304B, digitális analóg átalakító 38 DAC304M, digitális analóg átalakító

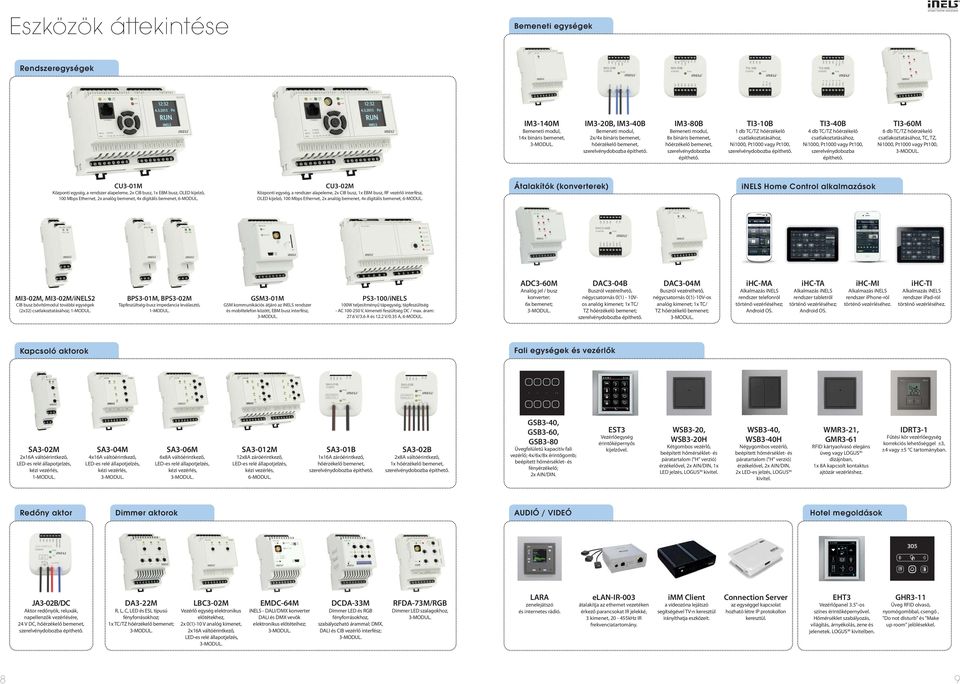

5 ACTUAL SETTING Eszközök áttekintése Bemeneti egységek Rendszeregységek IM3140M Bemeneti modul, 14 bináris bemenet, 3MODUL. IM30B, IM340B Bemeneti modul, /4 bináris bemenet, hőérzékelő bemenet, szerelvénydobozba építhető. IM380B Bemeneti modul, 8 bináris bemenet, hőérzékelő bemenet, szerelvénydobozba építhető. TI310B 1 db TC/TZ hőérzékelő csatlakoztatásához, Ni1000, Pt1000 vagy Pt100, szerelvénydobozba építhető. TI340B 4 db TC/TZ hőérzékelő csatlakoztatásához, Ni1000, Pt1000 vagy Pt100, szerelvénydobozba építhető. TI360M 6 db TC/TZ hőérzékelő csatlakoztatásához, TC, TZ, Ni1000, Pt1000 vagy Pt100, 3MODUL. CU301M Központi egység, a rendszer alapeleme, busz, 1 EBM busz, OLED kijelző, 100 Mbps Ethernet, analóg bemenet, 4 digitális bemenet, 6MODUL. CU30M Központi egység, a rendszer alapeleme, busz, 1 EBM busz, RF vezérlő interfész, OLED kijelző, 100 Mbps Ethernet, analóg bemenet, 4 digitális bemenet, 6MODUL. Átalakítók (konverterek) inels Home Control alkalmazások MI30M, MI30M/iNELS busz bővítőmodul további egységek (3) csatlakoztatásához; 1MODUL. BPS301M, BPS30M Tápfeszültségbusz impedancia leválasztó, 1MODUL. GSM301M GSM kommunikációs átjáró az inels rendszer és mobiltelefon között, EBM busz interfész, 3MODUL. PS3100/iNELS 100W teljesítményű tápegység, tápfeszültség AC V, kimeneti feszültség DC / ma. áram: 7.6 V/3.6 A és 1. V/0.35 A, 6MODUL. ADC360M Analóg jel / busz konverter; 6 bemenet; 3MODUL. DAC304B Buszról vezérelhető, négycsatornás 0(1) 10Vos analóg kimenet; 1 TC/ TZ hőérzékelő bemenet; szerelvénydobozba építhető. DAC304M Buszról vezérelhető, négycsatornás 0(1)10Vos analóg kimenet; 1 TC/ TZ hőérzékelő bemenet; 3MODUL. ihcma Alkalmazás inels rendszer telefonról történő vezérléséhez; Android OS. ihcta Alkalmazás inels rendszer tabletről történő vezérléséhez; Android OS. ihcmi Alkalmazás inels rendszer iphoneról történő vezérléséhez. ihcti Alkalmazás inels rendszer ipadról történő vezérléséhez. Kapcsoló aktorok Fali egységek és vezérlők SA30M 16A váltóérintkező, LEDes relé állapotjelzés, kézi vezérlés, 1MODUL. SA304M 416A váltóérintkező, LEDes relé állapotjelzés, kézi vezérlés, 3MODUL. SA306M 68A váltóérintkező, LEDes relé állapotjelzés, kézi vezérlés, 3MODUL. SA301M 18A záróérintkező, LEDes relé állapotjelzés, kézi vezérlés, 6MODUL. SA301B 116A záróérintkező, hőérzékelő bemenet, szerelvénydobozba építhető. SA30B 8A váltóérintkező, 1 hőérzékelő bemenet, szerelvénydobozba építhető. GSB340, GSB360, GSB380 Üvegfelületű kapacitív fali vezérlő; 4/6/8 érintőgomb; beépített hőmérséklet és fényérzékelő; AIN/DIN. EST3 Vezérlőegység érintőképernyős kijelzővel. WSB30, WSB30H Kétgombos vezérlő, beépített hőmérséklet és páratartalom ("H" verzió) érzékelővel, AIN/DIN, 1 LED jelzés, LOGUS 90 kivitel. WSB340, WSB340H Négygombos vezérlő, beépített hőmérséklet és páratartalom ("H" verzió) érzékelővel, AIN/DIN, LEDes jelzés, LOGUS 90 kivitel. WMR31, GMR361 RFID kártyaolvasó elegáns üveg vagy LOGUS 90 dizájnban, 1 8A kapcsolt kontaktus ajtózár vezérléshez. IDRT31 Fűtési kör vezérlőegység korrekciós lehetőséggel ±3, ±4 vagy ±5 C tartományban. Redőny aktor Dimmer aktorok AUDIÓ / VIDEÓ Hotel megoldások : BBC JA30B/DC Aktor redőnyök, reluák, napellenzők vezérlésére, 4 V DC, hőérzékelő bemenet, szerelvénydobozba építhető. DA3M R, L, C, LED és ESL típusú fényforrásokhoz; 1 TC/TZ hőérzékelő bemenet; 3MODUL. LBC30M Vezérlő egység elektronikus előtétekhez, 0(1)10 V analóg kimenet, 16A váltóérintkező, LEDes relé állapotjelzés, 3MODUL. EMDC64M inels DALI/DMX konverter DALI és DMX vevők elektronikus előtéteihez; 3MODUL. DCDA33M Dimmer LED és RGB fényforrásokhoz, szabályozható árammal; DMX, DALI és vezérlő interfész; 3MODUL. RFDA73M/RGB Dimmer LED szalagokhoz, 3MODUL. LARA zenelejátszó és internetes rádió. elanir003 átalakítja az ethernet vezetéken érkező parancsokat IR jelekké, 3 kimenet, 0 455kHz IR frekvenciatartomány. imm Client a videozóna lejátszó segítségével TVn keresztül irányíthatja eszközeit. Connection Server az egységgel kapcsolat hozható létre IP protokollon keresztül. EHT3 Vezérlőpanel 3.5"os színes érintőképernyővel. Hőmérséklet szabályozás, világítás, árnyékolás, zene és jelenetek. LOGUS 90 kivitelben. GHR311 Üveg RFID olvasó, nyomógombbal, csengő, "Do not disturb" és "Make up room" jelölésekkel. 8 9

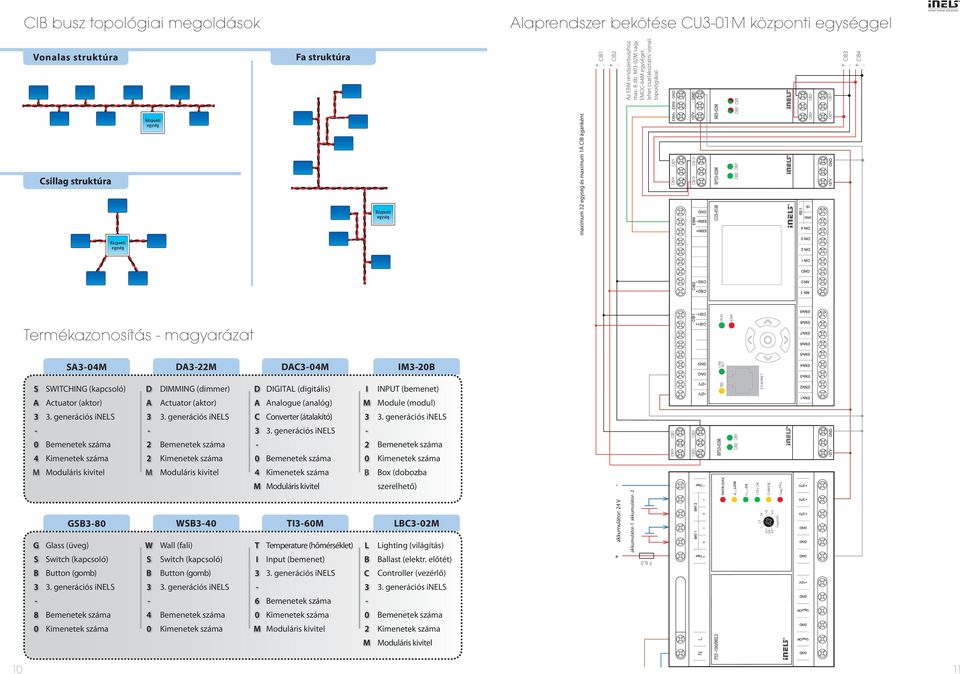

6 busz topológiai megoldások Alaprendszer bekötése CU301M központi egységgel Vonalas struktúra Csillag struktúra Központi egység Fa struktúra Központi egység maimum 3 egység és maimum 1A áganként 1 Az EBM rendszerbuszhoz ma. 8 db MI30M vagy EMDC64M egységet lehet csatlakoztatni vonali topológiával. EBM EBM GND 3 4 teközponti egység Termékazonosítás magyarázat SA304M DA3M DAC304M IM30B S SWITCHING (kapcsoló) D DIMMING (dimmer) D DIGITAL (digitális) I INPUT (bemenet) A Actuator (aktor) A Actuator (aktor) A Analogue (analóg) M Module (modul) 3 3. generációs inels 3 3. generációs inels C Converter (átalakító) 3 3. generációs inels 3 3. generációs inels 0 Bemenetek száma Bemenetek száma Bemenetek száma 4 Kimenetek száma Kimenetek száma 0 Bemenetek száma 0 Kimenetek száma M Moduláris kivitel M Moduláris kivitel 4 Kimenetek száma B Bo (dobozba G S B GSB380 Glass (üveg) Switch (kapcsoló) Button (gomb) W S B WSB340 Wall (fali) Switch (kapcsoló) Button (gomb) M T I 3 Moduláris kivitel TI360M Temperature (hőmérséklet) Input (bemenet) 3. generációs inels L B C szerelhető) LBC30M Lighting (világítás) Ballast (elektr. előtét) Controller (vezérlő) akkumulátor: 4 V akkumulátor akkumulátor1 F generációs inels 3 3. generációs inels 3 3. generációs inels 6 Bemenetek száma 8 Bemenetek száma 4 Bemenetek száma 0 Kimenetek száma 0 Bemenetek száma 0 Kimenetek száma 0 Kimenetek száma M Moduláris kivitel Kimenetek száma M Moduláris kivitel 10 11

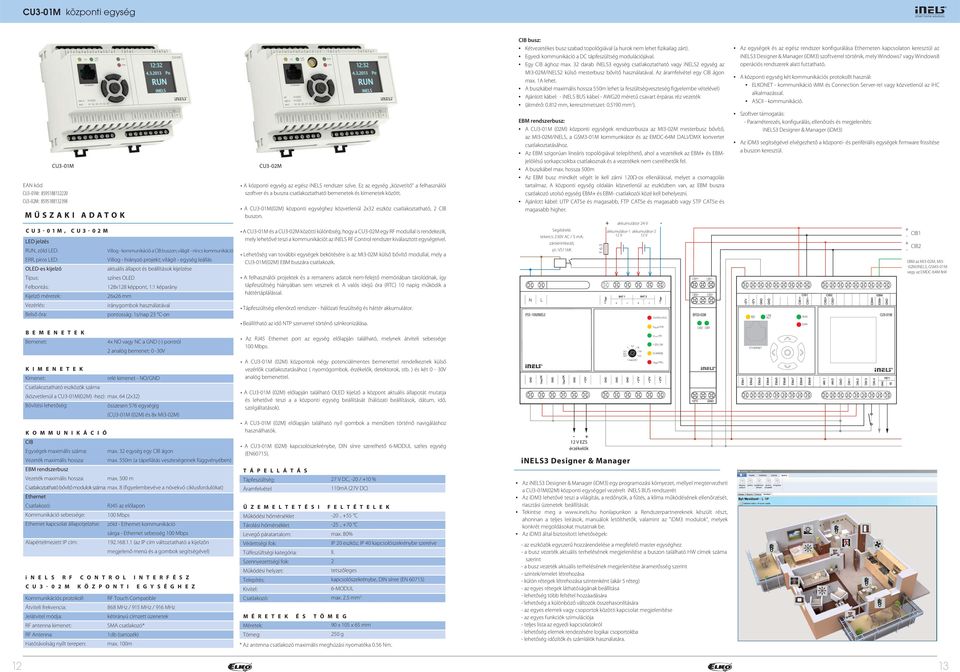

7 CU301M központi egység busz: Kétvezetékes busz szabad topológiával (a hurok nem lehet fizikailag zárt). Egyedi kommunikáció a DC tápfeszültség modulációjával. Egy ághoz ma. 3 darab inels3 egység csatlakoztatható vagy inels egység az MI30M/iNELS külső mesterbusz bővítő használatával. Az áramfelvétel egy ágon ma. 1A lehet. A buszkábel maimális hossza 550m lehet (a feszültségveszteség figyelembe vételével) Ajánlott kábel: inels BUS kábel AWG0 méretű csavart érpáras réz vezeték (átmérő: 0.81 mm, keresztmetszet: mm ). Az egységek és az egész rendszer konfigurálása Etherneten kapcsolaton keresztül az inels3 Designer & Manager (idm3) szoftverrel történik, mely Windows7 vagy Windows8 operációs rendszerek alatt futtatható. A központi egység két kommunikációs protokollt használ: ELKONET kommunikáció imm és Connection Serverrel vagy közvetlenül az ihc alkalmazással. ASCII kommunikáció. CU301M CU301M: CU30M: CU301M, CU30M LED jelzés RUN, zöld LED: ERR, piros LED: OLEDes kijelző Típus: Felbontás: Kijelző méretek: Vezérlés: Belső óra: Bemenet: Villog kommunikáció a buszon; világít nincs kommunikáció Villog hiányzó projekt; világít egység leállás aktuális állapot és beállítások kijelzése színes OLED 1818 képpont, 1:1 képarány 66 mm iránygombok használatával pontosság: 1s/nap 3 Con 4 NO vagy NC a GND () pontról analóg bemenet: 0 30V CU30M A központi egység az egész inels rendszer szíve. Ez az egység közvetítő a felhasználói szoftver és a buszra csatlakoztatható bemenetek és kimenetek között. A CU301M(0M) központi egységhez közvetlenül 3 eszköz csatlakoztatható, buszon. A CU301M és a CU30M közötti különbség, hogy a CU30M egy RF modullal is rendekezik, mely lehetővé teszi a kommunikációt az inels RF Control rendszer kiválasztott egységeivel. Lehetőség van további egységek bekötésére is az MI30M külső bővítő modullal, mely a CU301M(0M) EBM buszára csatlakozik. A felhasználói projektek és a remanens adatok nemfelejtő memóriában tárolódnak, így tápfeszültség hiányában sem vesznek el. A valós idejű óra (RTC) 10 napig működik a háttértáplálással. Tápfeszültség ellenörző rendszer hálózati feszültség és háttér akkumulátor. Beállítható az idő NTP szerverrel történő szinkronizálása. Az RJ45 Ethernet port az egység előlapján található, melynek átviteli sebessége 100 Mbps. EBM rendszerbusz: A CU301M (0M) központi egységek rendszerbusza az MI30M mesterbusz bővítő, az MI30M/iNELS, a GSM301M kommunkiátor és az EMDC64M DALI/DMX konverter csatlakoztatásához. Az EBM szigorúan lineáris topológiával telepíthető, ahol a vezetékek az EBM és EBMjelölésű sorkapcsokba csatlakoznak és a vezetékek nem cserélhetők fel. A buszkábel ma. hossza 500m Az EBM busz mindkét végét le kell zárni 10Ωos ellenálással, melyet a csomagolás tartalmaz. A központi egység oldalán közvetlenül az eszközben van, az EBM buszra csatlakozó utolsó egység EBM és EBM csatlakozói közé kell behelyezni. Ajánlott kábel: UTP CAT5e és magasabb, FTP CAT5e és magasabb vagy STP CAT5e és magasabb higher. Segédrelé; tekercs: 30V AC / 5 ma; záróérintkező; pl.: VS116K F 6.3 akkumulátor 4 V akkumulátor1 akkumulátor 1 V 1 V OVERLOAD U OUTLOW OUTOK Szoftver támogatás: Paraméterezés, konfigurálás, ellenőrzés és megjelenítés: inels3 Designer & Manager (idm3) Az idm3 segítségével elvégezhető a központi és perifériális egységek firmware frissítése a buszon keresztül. 1 EBM az MI30M, MI3 0M/iNELS, GSM301M vagy az EMDC64M felé Kimenet: Csatlakoztatható eszközök száma relé kimenet NO/GND (közvetlenül a CU301M(0M) hez): ma. 64 (3) Bővítési lehetőség: összesen 576 egységig (CU301M (0M) és 8 MI30M) Egységek maimális száma: Vezeték maimális hossza: ma. 3 egység egy ágon ma. 550m (a tápellátás veszteségeinek függvényében) EBM rendszerbusz Vezeték maimális hossza: ma. 500 m Csatlakoztatható bővítő modulok száma: ma. 8 (figyelembevéve a növekvő ciklusfordulókat) Ethernet Csatlakozó: RJ45 az előlapon Kommunikáció sebessége: 100 Mbps Ethernet kapcsolat állapotjelzése: zöld Ethernet kommunikáció sárga Ethernet sebesség 100 Mbps Alapértelmezett IP cím: (az IP cím változtatható a kijelzőn megjelenő menü és a gombok segítségével) i N E L S R F C O N T R O L I N T E R F É S Z C U 3 0 M K Ö Z P O N T I E G Y S É G H E Z Kommunikációs protokoll: Átviteli frekvencia: Jelátvitel módja: RF antenna kimenet: RF Antenna: Hatótávolság nyílt terepen: RF Touch Compatible 868 MHz / 915 MHz / 916 MHz kétirányú címzett üzenetek SMA csatlakozó* 1db (tartozék) ma. 100m A CU301M (0M) központok négy potenciálmentes bemenettel rendelkeznek külső vezérlők csatlakoztatásához ( nyomógombok, érzékelők, detektorok, stb. ) és két 0 30V analóg bemenettel. A CU301M (0M) előlapján található OLED kijelző a központ aktuális állapotát mutatja és lehetővé teszi a a központi egység beállítását (hálózati beállítások, dátum, idő, szolgáltatások). A CU301M (0M) előlapján található nyíl gombok a menűben történő navigáláshoz használhatók. A CU301M (0M) kapcsolószekrénybe, DIN sínre szerelhető 6MODUL széles egység (EN60715). Tápfeszültség: Áramfelvétel 7 V DC, 0 / 10 % 110mA (7V DC) Működési hőmérséklet Tárolási hőmérséklet Levegő páratartalom: Csatlakozó: C C ma. 80% IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve kapcsolószekrénybe, DIN sínre (EN 60715) 6MODUL ma..5 mm mm 50 g * Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 Nm. 1 V EZS érzékelők inels3 Designer & Manager Az inels3 Designer & Manager (idm3) egy programozási környezet, mellyel megtervezheti a CU301M(0M) központi egységgel vezérelt inels BUS rendszerét Az idm3 lehetővé teszi a világítás, a redőnyök, a fűtés, a klíma működésének ellenőrzését, riasztási üzenetek beállítását. Tekintse meg a honlapunkon a Rendszerpartnereknek készült részt, ahonnan a teljes leírások, manuálok letölthetők, valamint az "idm3 modulok", melyek konkrét megoldásokat mutatnak be. Az idm3 által biztosított lehetőségek: az eszközök egyszerű hozzárendelése a megfelelő master egységhez a busz vezeték aktuális terhelésének megjelenítése a buszon található HW címek száma szerint a busz vezeték aktuális terhelésének megjelenítése áramerősség szerint szintek/emelet létrehozása külön rétegek létrehozása szintenként (akár 5 réteg) az egyes rétegek láthatóságának beállítása lehetőség több feltétel hozzáadására lehetőség a különböző változók összehasonlítására az egyes elemek vagy csoportok közötti kapcsolat megjelenítése az egyes funkciók szimulációja teljes lista az egyedi kapcsolatokról lehetőség elemek rendezésére logikai csoportokba lehetőség időzítők és számlálók használatára. 1 13

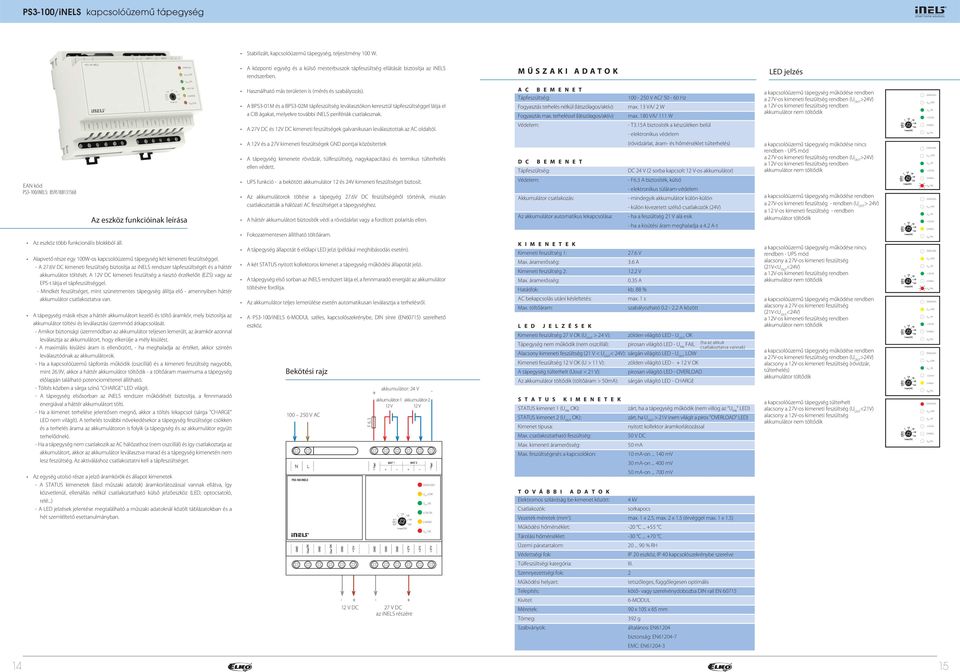

8 PS3100/iNELS kapcsolóüzemű tápegység Stabilizált, kapcsolóüzemű tápegység, teljesítmény 100 W. A központi egység és a külső mesterbuszok tápfeszültség ellátását biztosítja az inels rendszerben. LED jelzés PS3100/iNELS: Az eszköz több funkcionális blokkból áll. Az eszköz funkcióinak leírása Alapvető része egy 100Wos kapcsolóüzemű tápegység két kimeneti feszültséggel. A 7.6V DC kimeneti feszültség biztosítja az inels rendszer tápfeszültségét és a háttér akkumulátor töltését. A 1V DC kimeneti feszültség a riasztó érzékelőit (EZS) vagy az EPSt látja el tápfeszültséggel. Mindkét feszültséget, mint szünetmentes tápegység állítja elő amennyiben háttér akkumulátor csatlakoztatva van. A tápegység másik része a háttér akkumulátort kezelő és töltő áramkör, mely biztosítja az akkumulátor töltési és leválasztási üzemmód átkapcsolását. Amikor biztonsági üzemmódban az akkumulátor teljesen lemerült, az áramkör azonnal leválasztja az akkumulátort, hogy elkerülje a mély kisülést. A maimális kisülési áram is ellenőrzött, ha meghaladja az értéket, akkor szintén leválasztódnak az akkumulátorok. Ha a kapcsolóüzemű tápforrás működik (oszcillál) és a kimeneti feszültség nagyobb, mint 6.9V, akkor a háttér akkumulátor töltődik a töltőáram maimuma a tápegység előlapján található potenciométerrel állítható. Töltés közben a sárga színű "CHARGE" LED világít. A tápegység elsősorban az inels rendszer működését biztosítja, a fennmaradó energiával a háttér akkumulátort tölti. Ha a kimenet terhelése jelentősen megnő, akkor a töltés lekapcsol (sárga "CHARGE" LED nem világít). A terhelés további növekedésekor a tápegység feszültsége csökken és a terhelés árama az akkumulátoron is folyik (a tápegység és az akkumulátor együtt terhelődnek). Ha a tápegység nem csatlakozik az AC hálózathoz (nem oszcillál) és így csatlakoztatja az akkumulátort, akkor az akkumulátor leválasztva marad és a tápegység kimenetén nem lesz feszültség. Az aktiváláshoz csatlakoztatni kell a tápfeszültséget. Az egység utolsó része a jelző áramkörök és állapot kimenetek A STATUS kimenetek (lásd műszaki adatok) áramkorlátozással vannak ellátva, így közvetlenül, ellenállás nélkül csatlakoztatható külső jelzőeszköz (LED, optocsatoló, relé...) A LED jelzések jelentése megtalálható a műszaki adatoknál közölt táblázatokban és a hét szemléltető esettanulmányban. Használható más területen is (mérés és szabályozás). A BPS301M és a BPS30M tápfeszültség leválasztókon keresztül tápfeszültséggel látja el a ágakat, melyekre további inels perifériák csatlakoznak. A 7V DC és 1V DC kimeneti feszültségek galvanikusan leválasztottak az AC oldaltól. A 1V és a 7V kimeneti feszültségek GND pontjai közösítettek A tápegység kimenete rövidzár, túlfeszültség, nagykapacitású és termikus túlterhelés ellen védett. UPS funkció a bekötött akkumulátor 1 és 4V kimeneti feszültséget biztosít. Az akkumulátorok töltése a tápegyég 7.6V DC feszültségéről történik, miután csatlakoztatták a hálózati AC feszültséget a tápegységhez. A háttér akkumulátort biztosíték védi a rövidzárlat vagy a fordított polaritás ellen. Fokozatmentesen állítható töltőáram. A tápegység állapotát 6 előlapi LED jelzi (például meghibásodás esetén). A két STATUS nyitott kollektoros kimenet a tápegység működési állapotát jelzi. A tápegység első sorban az inels rendszert látja el, a fennmaradó energiát az akkumulátor töltésére fordítja. Az akkumulátor teljes lemerülése esetén automatikusan leválasztja a terhelésről. A PS3100/iNELS 6MODUL széles, kapcsolószekrénybe, DIN sínre (EN60715) szerelhető eszköz. i rajz V AC OUT F 6.3 akkumulátor: 4 V akkumulátor1 1 V 1 V DC 7 V DC az inels részére akkumulátor 1 V OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL A C B E M E N E T Tápfeszültség: Fogyasztás terhelés nélkül (látszólagos/aktív): Fogyasztás ma. terheléssel (látszólagos/aktív): Védelem: D C B E M E N E T Tápfeszültség: Védelem: Akkumulátor csatlakozás: Az akkumulátor automatikus lekapcsolása: Kimeneti feszültség 1: Ma. áramerősség: Kimeneti feszültség : Ma. áramerősség: Hatásfok: AC bekapcsolás utáni késleltetés: Ma. töltőáram: L E D J E L Z É S E K V AC/ Hz ma. 13 VA/ W ma. 180 VA/ 111 W T3.15A biztosíték a készüléken belül elektronikus védelem (rövidzárlat, áram és hőmérséklet túlterhelés) DC 4 V ( sorba kapcsolt 1 Vos akkumulátor) F6.3 A biztosíték, külső elektronikus túláramvédelem mindegyik akkumulátor különkülön külön kivezetett szélső csatlakozók (4V) ha a feszültség 1 V alá esik ha a kisütési áram meghaladja a 4. At 7.6 V 3.6 A 1. V 0.35 A kb. 88 % ma. 1 s szabályozható 0.. A között Kimeneti feszültség 7 V OK (U OUT > 4 V): Tápegység nem működik (nem oszcillál): zölden világító LED U OUT OK pirosan világító LED U PRI FAIL (ha az akkuk csatlakoztatva vannak) Alacsony kimeneti feszültség (1 V < U OUT < 4V): sárgán világító LED U OUT LOW Kimeneti feszültség 1 V OK (U > 11 V): A tápegység túlterhelt (Uout < 1 V): Az akkumulátor töltődik (töltőáram > 50mA): zölden világító LED 1 V OK pirosan világító LED OVERLOAD sárgán világító LED CHARGE S T A T U S STATUS kimenet 1 (U PRI OK): STATUS kimenet (U OUT OK): Kimenet típusa: Ma. csatlakoztatható feszültség: Ma. kimeneti áramerősség: Ma. feszültségesés a kapcsolókon: T O V Á B B I A D A T O K Elektromos szilárdság bekimenet között: Csatlakozók: Vezeték méretek (mm ): Üzemi páratartalom: Szabványok: zárt, ha a tápegység működik (nem villog az "U PRI " LED) zárt, ha U OUT > 1V (nem világít a piros "OVERLOAD" LED) nyitott kollektor áramkorlátozással 50 V DC 50 ma 10 maon mv 30 maon mv 50 maon mv 4 kv sorkapocs ma. 1.5, ma. 1.5 (érvéggel ma ) 0 C C 30 C C % RH IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve I, függőlegesen optimális kötő vagy szerelvénydobozba DIN rail EN MODUL mm 39 g általános: EN6104 biztonság: EN61047 EMC: EN61043 a kapcsolóüzemű tápegység működése rendben a 7Vos kimeneti feszültség rendben (U OUT >4V) a 1Vos kimeneti feszültség rendben akkumulátor nem töltődik a kapcsolóüzemű tápegység működése nincs rendben UPS mód a 7Vos kimeneti feszültség rendben (U OUT >4V) a 1Vos kimeneti feszültség rendben akkumulátor nem töltődik a kapcsolóüzemű tápegység működése rendben a 7Vos kimeneti feszültség rendben (U OUT > 4V) a 1 Vos kimeneti feszültség rendben akkumulátor töltődik a kapcsolóüzemű tápegység működése nincs rendben UPS mód alacsony a 7Vos kimeneti feszültség (1V<U OUT <4V) a 1Vos kimeneti feszültség rendben akkumulátor nem töltődik a kapcsolóüzemű tápegység működése rendben alacsony a 7Vos kimeneti feszültség (1V<U OUT <4V) a 1Vos kimeneti feszültség rendben akkumulátor nem töltődik a kapcsolóüzemű tápegység működése rendben a 7Vos kimeneti feszültség rendben (U OUT >4V) alacsony a 1Vos kimeneti feszültség (rövidzár, túlterhelés) akkumulátor töltődik a kapcsolóüzemű tápegység túlterhelt alacsony a 7Vos kimeneti feszültség (U OUT <1V) alacsony a 1Vos kimeneti feszültség akkumulátor nem töltődik OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL 14 15

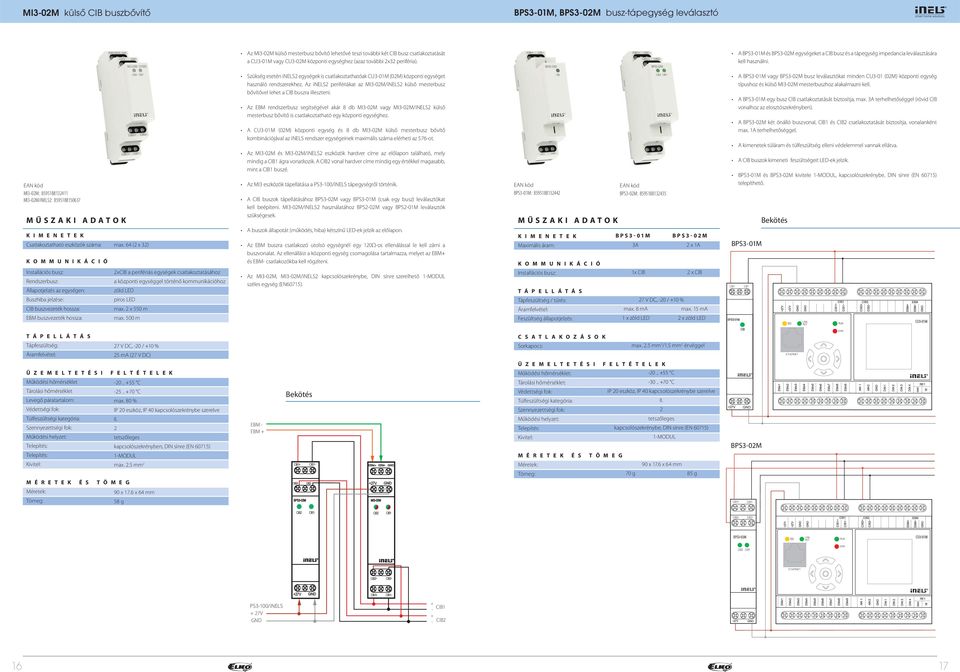

9 MI30M külső buszbővítő BPS301M, BPS30M busztápegység leválasztó Az MI30M külső mesterbusz bővítő lehetővé teszi további két busz csatlakoztatását a CU301M vagy CU30M központi egységhez (azaz további 3 periféria). A BPS301M és BPS30M egységeket a busz és a tápegység impedancia leválasztására kell használni. MI30M: MI30M/iNELS: Csatlakoztatható eszközök száma: Rendszerbusz: Állapotjelzés az egységen: Buszhiba jelzése: buszvezeték hossza: EBM buszvezeték hossza: ma. 64 ( 3) a perifériás egységek csatlakoztatásához a központi egységgel történő kommunikációhoz zöld LED piros LED ma. 550 m ma. 500 m Szükség esetén inels egységek is csatlakoztathatóak CU301M (0M) központi egységet használó rendszerekhez. Az inels perifériákat az MI30M/iNELS külső mesterbusz bővítővel lehet a buszra illeszteni. Az EBM rendszerbusz segítségével akár 8 db MI30M vagy MI30M/iNELS külső mesterbusz bővítő is csatlakoztatható egy központi egységhez. A CU301M (0M) központi egység és 8 db MI30M külső mesterbusz bővítő kombinációjával az inels rendszer egységeinek maimális száma elérheti az 576ot. Az MI30M és MI30M/iNELS eszközök hardver címe az előlapon található, mely mindig a 1 ágra vonatkozik. A vonal hardver címe mindig egy értékkel magasabb, mint a 1 buszé. Az MI3 eszközök tápellátása a PS3100/iNELS tápegységről történik. A buszok tápellátásához BPS30M vagy BPS301M (csak egy busz) leválasztókat kell beépíteni. MI30M/iNELS használatához BPS0M vagy BPS01M leválasztók szükségesek. A buszok állapotát (működés, hiba) kétszínű LEDek jelzik az előlapon. Az EBM buszra csatlakozó utolsó egységnél egy 10Ωos ellenálással le kell zárni a buszvonalat. Az ellenállást a központi egység csomagolása tartalmazza, melyet az EBM és EBM csatlakozókba kell rögzíteni. Az MI30M, MI30M/iNELS kapcsolószekrénybe, DIN sínre szerelhető 1MODUL széles egység (EN60715). BPS301M: BPS30M: BPS301M BPS30M Maimális áram: 3A 1A 1 7 V DC, 0 / 10 % ma. 8 ma ma. 15 ma Feszültség állapotjelzés: 1 zöld LED zöld LED A BPS301M vagy BPS30M busz leválasztókat minden CU301 (0M) központi egység típushoz és külső MI30M mesterbuszhoz alakalmazni kell. A BPS301M egy busz csatlakoztatását biztosítja, ma. 3A terhelhetőséggel (rövid vonalhoz az elosztószekrényben). A BPS30M két önálló buszvonal, 1 és csatlakoztatását biztosítja, vonalanként ma. 1A terhelhetőséggel. A kimenetek túláram és túlfeszültség elleni védelemmel vannak ellátva. A buszok kimeneti feszültségeit LEDek jelzik. BPS301M és BPS30M kivitele 1MODUL, kapcsolószekrénybe, DIN sínre (EN 60715) telepíthető. BPS301M Tápfeszültség: 7 V DC, 0 / 10 % 5 ma (7 V DC) Működési hőmérséklet Tárolási hőmérséklet Levegő páratartalom: C C ma. 80 % IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve kapcsolószekrényben, DIN sínre (EN 60715) 1MODUL ma..5 mm mm 58 g EBM EBM ma..5 mm /1.5 mm érvéggel C C IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve kapcsolószekrénybe, DIN sínre (EN 60715) 1MODUL mm 70 g 85 g BPS30M PS3100/iNELS 7V GND

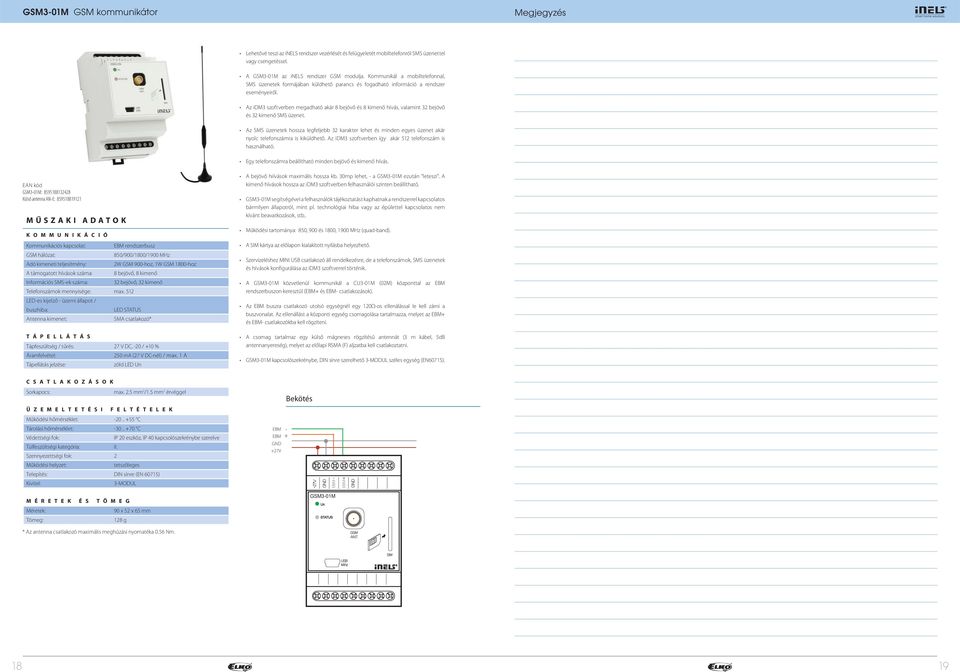

10 GSM301M GSM kommunikátor Megjegyzés Lehetővé teszi az inels rendszer vezérlését és felügyeletét mobiltelefonról SMS üzenettel vagy csengetéssel. A GSM301M az inels rendszer GSM modulja. Kommunikál a mobiltelefonnal, SMS üzenetek formájában küldhető parancs és fogadható információ a rendszer eseményeiről. Az idm3 szoftverben megadható akár 8 bejövő és 8 kimenő hívás, valamint 3 bejövő és 3 kimenő SMS üzenet. Az SMS üzenetek hossza legfeljebb 3 karakter lehet és minden egyes üzenet akár nyolc telefonszámra is kiküldhető. Az idm3 szoftverben így akár 51 telefonszám is használható. Egy telefonszámra beállítható minden bejövő és kimenő hívás. GSM301M: Külső antenna ANE: Kommunikációs kapcsolat: GSM hálózat: Adó kimeneti teljesítmény: A támogatott hívások száma: Információs SMSek száma: Telefonszámok mennyisége: LEDes kijelző üzemi állapot / buszhiba: Antenna kimenet: EBM rendszerbusz 850/900/1800/1900 MHz W GSM 900hoz, 1W GSM 1800hoz 8 bejövő, 8 kimenő 3 bejövő, 3 kimenő ma. 51 LED STATUS SMA csatlakozó* A bejövő hiívások maimális hossza kb. 30mp lehet, a GSM301M ezután "leteszi". A kimenő hívások hossza az idm3 szoftverben felhasználói szinten beállítható. GSM301M segítségével a felhasználók tájékoztatást kaphatnak a rendszerrel kapcsolatos bármilyen állapotról, mint pl. technológiai hiba vagy az épülettel kapcsolatos nem kívánt beavatkozások, stb.. Működési tartománya: 850, 900 és 1800, 1900 MHz (quadband). A SIM kártya az előlapon kialakított nyílásba helyezhető. Szervizeléshez MINI USB csatlakozó áll rendelkezésre, de a telefonszámok, SMS üzenetek és hívások konfigurálása az idm3 szoftverrel történik. A GSM301M közvetlenül kommunikál a CU301M (0M) központtal az EBM rendszerbuszon keresztül (EBM és EBM csatlakozások). Az EBM buszra csatlakozó utolsó egységnél egy 10Ωos ellenálással le kell zárni a buszvonalat. Az ellenállást a központi egység csomagolása tartalmazza, melyet az EBM és EBM csatlakozókba kell rögzíteni. Tápellátás jelzése: 7 V DC, 0 / 10 % 50 ma (7 V DCnél) / ma. 1 A zöld LED Un A csomag tartalmaz egy külső mágneses rögzítésű antennát (3 m kábel, 5dB antennanyereség), melyet az előlapi RSMA (F) aljzatba kell csatlakoztatni. GSM301M kapcsolószekrénybe, DIN sínre szerelhető 3MODUL széles egység (EN60715). ma..5 mm /1.5 mm érvéggel C C IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve DIN sínre (EN 60715) 3MODUL EBM EBM GND 7V EBM EBM mm 18 g GSM301M Un STATUS * Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 Nm

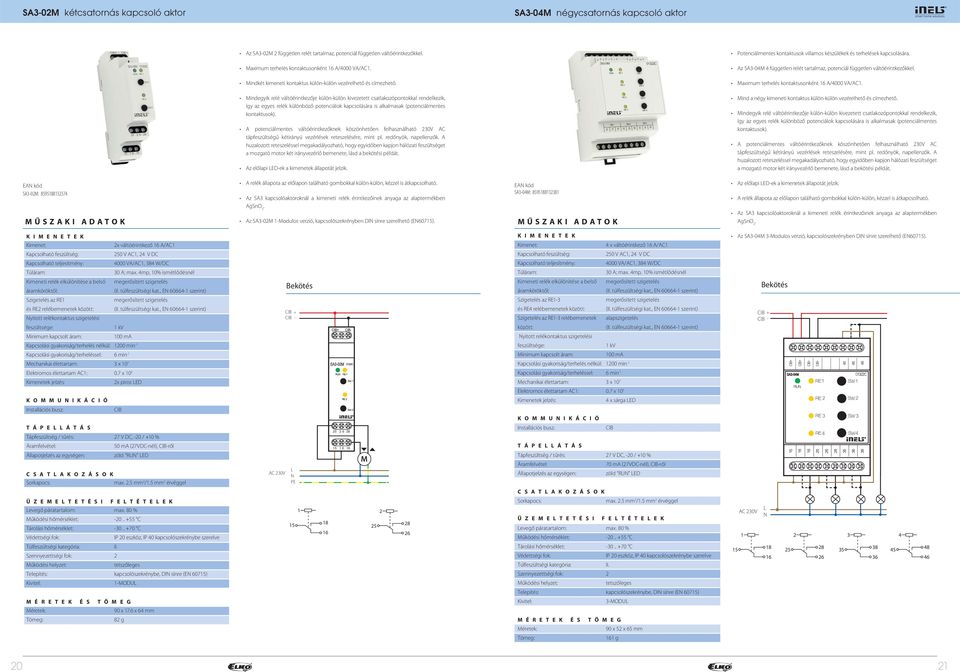

11 SA30M kétcsatornás kapcsoló aktor SA304M négycsatornás kapcsoló aktor Az SA30M független relét tartalmaz, potenciál független váltóérintkezőkkel. Potenciálmentes kontaktusok villamos készülékek és terhelések kapcsolására. Maimum terhelés kontaktusonként 16 A/4000 VA/AC1. Az SA304M 4 független relét tartalmaz, potenciál független váltóérintkezőkkel. Mindkét kimeneti kontaktus különkülön vezérelhető és címezhető. Maimum terhelés kontaktusonként 16 A/4000 VA/AC1. Mindegyik relé váltóérintkezője különkülön kivezetett csatlakozópontokkal rendelkezik, így az egyes relék különböző potenciálok kapcsolására is alkalmasak (potenciálmentes kontaktusok). A potenciálmentes váltóérintkezőknek köszönhetően felhasználható 30V AC tápfeszültségű kétirányú vezérlések reteszelésére, mint pl. redőnyök, napellenzők. A huzalozott reteszeléssel megakadályozható, hogy egyidőben kapjon hálózati feszültséget a mozgató motor két irányvezérlő bemenete, lásd a bekötési példát. Az előlapi LEDek a kimenetek állapotát jelzik. Mind a négy kimeneti kontaktus különkülön vezérelhető és címezhető. Mindegyik relé váltóérintkezője különkülön kivezetett csatlakozópontokkal rendelkezik, így az egyes relék különböző potenciálok kapcsolására is alkalmasak (potenciálmentes kontaktusok). A potenciálmentes váltóérintkezőknek köszönhetően felhasználható 30V AC tápfeszültségű kétirányú vezérlések reteszelésére, mint pl. redőnyök, napellenzők. A huzalozott reteszeléssel megakadályozható, hogy egyidőben kapjon hálózati feszültséget a mozgató motor két irányvezérlő bemenete, lásd a bekötési példát. SA30M: A relék állapota az előlapon található gombokkal különkülön, kézzel is átkapcsolható. Az SA3 kapcsolóaktoroknál a kimeneti relék érintkezőinek anyaga az alaptermékben AgSnO. Az SA30M 1Modulos verzió, kapcsolószekrényben DIN sínre szerelhető (EN60715). SA304M: Az előlapi LEDek a kimenetek állapotát jelzik. A relék állapota az előlapon található gombokkal különkülön, kézzel is átkapcsolható. Az SA3 kapcsolóaktoroknál a kimeneti relék érintkezőinek anyaga az alaptermékben AgSnO. Kimenet: Kapcsolható feszültség: Kapcsolható teljesítmény: Túláram: Kimeneti relék elkülönítése a belső áramköröktől: Szigetelés az RE1 és RE relébemenetek között: Nyitott relékontaktus szigetelési feszültsége: Minimum kapcsolt áram: Kapcsolási gyakoriság/terhelés nélkül: Kapcsolási gyakoriság/terheléssel: Mechanikai élettartam: Elektromos élettartam AC1: Kimenetek jelzés: Állapotjelzés az egységen: váltóérintkező 16 A/AC1 50 V AC1, 4 V DC 4000 VA/AC1, 384 W/DC 30 A; ma. 4mp, 10% ismétlődésnél megerősített szigetelés ( túlfeszültségi kat., EN szerint) megerősített szigetelés ( túlfeszültségi kat., EN szerint) 1 kv 100 ma 100 min 1 6 min piros LED 7 V DC, 0 / 10 % 50 ma (7VDCnél), ről zöld "RUN" LED ma..5 mm /1.5 mm érvéggel Levegő páratartalom: ma. 80 % C C IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve kapcsolószekrénybe, DIN sínre (EN 60715) 1MODUL mm 8 g AC 30V L N PE SA30M M Kimenet: Kapcsolható feszültség: Kapcsolható teljesítmény: Túláram: Kimeneti relék elkülönítése a belső áramköröktől: Szigetelés az RE13 és RE4 relébemenetek között: Szigetelés az RE13 relébemenetek között: Nyitott relékontaktus szigetelési feszültsége: Minimum kapcsolt áram: Kapcsolási gyakoriság/terhelés nélkül: Kapcsolási gyakoriság/terheléssel: Mechanikai élettartam: Elektromos élettartam AC1: Kimenetek jelzés: Állapotjelzés az egységen: 4 váltóérintkező 16 A/AC1 50 V AC1, 4 V DC 4000 VA/AC1, 384 W/DC 30 A; ma. 4mp, 10% ismétlődésnél megerősített szigetelés ( túlfeszültségi kat., EN szerint) megerősített szigetelés ( túlfeszültségi kat., EN szerint) alapszigetelés ( túlfeszültségi kat., EN szerint) 1 kv 100 ma 100 min 1 6 min sárga LED 7 V DC, 0 / 10 % 70 ma (7VDCnél), ről zöld "RUN" LED ma..5 mm /1.5 mm érvéggel Levegő páratartalom: ma. 80 % C C IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve kapcsolószekrénybe, DIN sínre (EN 60715) 3MODUL mm 161 g Az SA304M 3Modulos verzió, kapcsolószekrényben DIN sínre szerelhető (EN60715). 15 AC 30V 1 L N SA304M

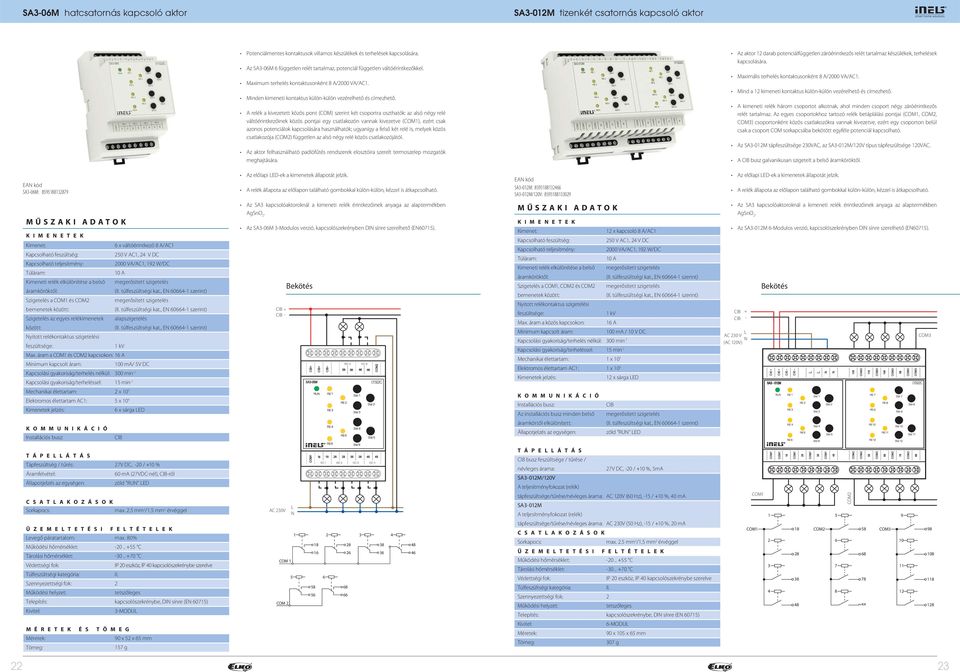

12 SA306M hatcsatornás kapcsoló aktor SA301M tizenkét csatornás kapcsoló aktor Potenciálmentes kontaktusok villamos készülékek és terhelések kapcsolására. Az SA306M 6 független relét tartalmaz, potenciál független váltóérintkezőkkel. Maimum terhelés kontaktusonként 8 A/000 VA/AC1. Minden kimeneti kontaktus különkülön vezérelhető és címezhető. A relék a kivezetett közös pont (COM) szerint két csoportra oszthatók: az alsó négy relé váltóérintkezőinek közös pontjai egy csatlakozón vannak kivezetve (COM1), ezért csak azonos potenciálok kapcsolására használhatók; ugyanígy a felső két relé is, melyek közös csatlakozója (COM) független az alsó négy relé közös csatlakozójától. Az aktor felhasználható padlófűtés rendszerek elosztóira szerelt termoszelep mozgatók meghajtására. Az aktor 1 darab potenciálfüggetlen záróérintkezős relét tartalmaz készülékek, terhelések kapcsolására. Maimális terhelés kontaktusonként 8 A/000 VA/AC1. Mind a 1 kimeneti kontaktus különkülön vezérelhető és címezhető. A kimeneti relék három csoportot alkotnak, ahol minden csoport négy záróérintkezős relét tartalmaz. Az egyes csoportokhoz tartozó relék betáplálási pontjai (COM1, COM, COM3) csoportonként közös csatlakozókra vannak kivezetve, ezért egy csoporton belül csak a csoport COM sorkapcsába bekötött egyféle potenciál kapcsolható. Az SA301M tápfeszültsége 30VAC, az SA301M/10V típus tápfeszültsége 10VAC. A busz galvanikusan szigetelt a belső áramköröktől. SA306M: Az előlapi LEDek a kimenetek állapotát jelzik. A relék állapota az előlapon található gombokkal különkülön, kézzel is átkapcsolható. SA301M: SA301M/10V: Az előlapi LEDek a kimenetek állapotát jelzik. A relék állapota az előlapon található gombokkal különkülön, kézzel is átkapcsolható. Kimenet: Kapcsolható feszültség: Kapcsolható teljesítmény: Túláram: Kimeneti relék elkülönítése a belső áramköröktől: Szigetelés a COM1 és COM bemenetek között: Szigetelés az egyes relékimenetek között: 6 váltóérintkező 8 A/AC1 50 V AC1, 4 V DC 000 VA/AC1, 19 W/DC 10 A megerősített szigetelés ( túlfeszültségi kat., EN szerint) megerősített szigetelés ( túlfeszültségi kat., EN szerint) alapszigetelés ( túlfeszültségi kat., EN szerint) Nyitott relékontaktus szigetelési feszültsége: 1 kv Ma. áram a COM1 és COM kapcsokon: 16 A Minimum kapcsolt áram: Kapcsolási gyakoriság/terhelés nélkül: Kapcsolási gyakoriság/terheléssel: Mechanikai élettartam: Elektromos élettartam AC1: Kimenetek jelzés: 100 ma/ 5V DC 300 min 1 15 min sárga LED Az SA3 kapcsolóaktoroknál a kimeneti relék érintkezőinek anyaga az alaptermékben AgSnO. Az SA306M 3Modulos verzió, kapcsolószekrényben DIN sínre szerelhető (EN60715) Kimenet: Kapcsolható feszültség: Kapcsolható teljesítmény: Túláram: Kimeneti relék elkülönítése a belső áramköröktől: Szigetelés a COM1, COM és COM bemenetek között: Nyitott relékontaktus szigetelési feszültsége: Ma. áram a közös kapcsokon: Minimum kapcsolt áram: Kapcsolási gyakoriság/terhelés nélkül: Kapcsolási gyakoriság/terheléssel: Mechanikai élettartam: Elektromos élettartam AC1: Kimenetek jelzés: Az installációs busz minden belső áramkörtől elkülönített: Állapotjelzés az egységen: 1 kapcsoló 8 A/AC1 50 V AC1, 4 V DC 000 VA/AC1, 19 W/DC 10 A megerősített szigetelés ( túlfeszültségi kat., EN szerint) megerősített szigetelés ( túlfeszültségi kat., EN szerint) 1 kv 16 A 100 ma / 10 V DC 300 min 1 15 min sárga LED megerősített szigetelés ( túlfeszültségi kat., EN szerint) zöld "RUN" LED Az SA3 kapcsolóaktoroknál a kimeneti relék érintkezőinek anyaga az alaptermékben AgSnO. Az SA301M 6Modulos verzió, kapcsolószekrényben DIN sínre szerelhető (EN60715). L AC 30 V N (AC 10V) SA3 01M COM3 Állapotjelzés az egységen: 7V DC, 0 / 10 % 60 ma (7VDCnél), ről zöld "RUN" LED ma..5 mm /1.5 mm érvéggel Levegő páratartalom: ma. 80% C C IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve kapcsolószekrénybe, DIN sínre (EN 60715) 3MODUL mm 157 g AC 30V COM 1 COM L N busz feszültsége / tűrése / névleges árama: 7V DC, 0 / 10 %, 5mA SA301M/10V A teljesítményfokozat (relék) tápfeszültsége/tűrése/névleges árama: AC 10V (60 Hz), 15 / 10 %, 40 ma SA301M A teljesítményfokozat (relék) tápfeszültsége/tűrése/névleges árama: AC 30V (50 Hz), 15 / 10 %, 0 ma ma..5 mm /1.5 mm érvéggel C C IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve kapcsolószekrénybe, DIN sínre (EN 60715) 6MODUL mm 307 g COM1 1 COM COM 5 COM COM

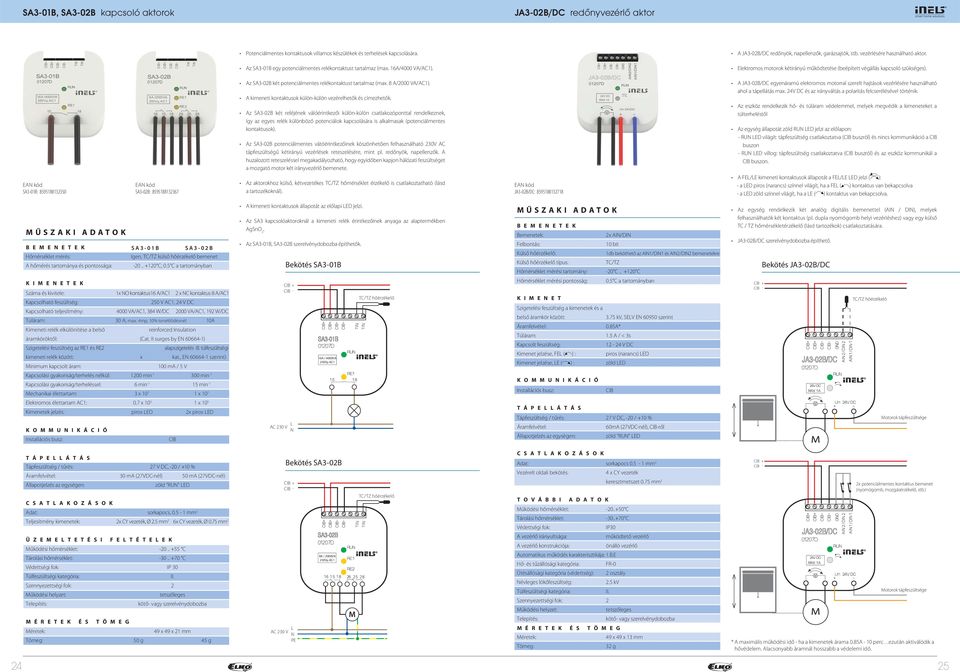

13 SA301B, SA30B kapcsoló aktorok JA30B/DC redőnyvezérlő aktor Potenciálmentes kontaktusok villamos készülékek és terhelések kapcsolására. A JA30B/DC redőnyök, napellenzők, garázsajtók, stb. vezérlésére használható aktor. Az SA301B egy potenciálmentes relékontaktust tartalmaz (ma. 16A/4000 VA/AC1). Elektromos motorok kétirányú működtetése (beépített végállás kapcsoló szükséges). SA301B: SA30B: Az SA30B két potenciálmentes relékontaktust tartalmaz (ma. 8 A/000 VA/AC1). A kimeneti kontaktusok különkülön vezérelhetők és címezhetők. Az SA30B két reléjének válóérintkezői különkülön csatlakozóponttal rendelkeznek, így az egyes relék különböző potenciálok kapcsolására is alkalmasak (potenciálmentes kontaktusok). Az SA30B potenciálmentes vátóérintkezőinek köszönhetően felhasználható 30V AC tápfeszültségű kétirányú vezérlések reteszelésére, mint pl. redőnyök, napellenzők. A huzalozott reteszeléssel megakadályozható, hogy egyidőben kapjon hálózati feszültséget a mozgató motor két irányvezérlő bemenete. Az aktorokhoz külső, kétvezetékes TC/TZ hőmérséklet érzékelő is csatlakoztatható (lásd a tartozékoknál). JA30B/DC: A JA30B/DC egyenáramú elektromos motorral szerelt hajtások vezérlésére használható ahol a tápellátás ma. 4V DC és az irányváltás a polaritás felcserélésével történik. Az eszköz rendelkezik hő és túláram védelemmel, melyek megvédik a kimeneteket a túlterheléstől Az egység állapotát zöld RUN LED jelzi az előlapon: RUN LED világít: tápfeszültség csatlakoztatva ( buszról) és nincs kommunikáció a buszon RUN LED villog: tápfeszültség csatlakoztatva ( buszról) és az eszköz kommunikál a buszon. A FEL/LE kimeneti kontaktusok állapotát a FEL/LE LED jelzi ( ): a LED piros (narancs) színnel világít, ha a FEL ( ) kontaktus van bekapcsolva a LED zöld színnel világít, ha a LE ( ) kontaktus van bekapcsolva. SA301B SA30B Hőmérséklet mérés: Igen, TC/TZ külső hőérzékelő bemenet A hőmérés tartománya és pontossága: C; 0.5 C a tartományban Száma és kivitele: 1 NO kontaktus16 A/AC1 NC kontaktus 8 A/AC1 Kapcsolható feszültség: 50 V AC1, 4 V DC Kapcsolható teljesítmény: 4000 VA/AC1, 384 W/DC 000 VA/AC1, 19 W/DC Túláram: 30 A; ma. 4mp, 10% ismétlődésnél 10A Kimeneti relék elkülönítése a belső reinforced Insulation áramköröktől: (Cat. II surges by EN ) Szigetelési feszültség az RE1 és RE alapszigetelés ( túlfeszültségi kimeneti relék között: kat., EN szerint) Minimum kapcsolt áram: 100 ma / 5 V Kapcsolási gyakoriság/terhelés nélkül: 100 min min 1 Kapcsolási gyakoriság/terheléssel: 6 min 1 15 min 1 Mechanikai élettartam: Elektromos élettartam AC1: Kimenetek jelzés: piros LED piros LED A kimeneti kontaktusok állapotát az előlapi LED jelzi. Az SA3 kapcsolóaktoroknál a kimeneti relék érintkezőinek anyaga az alaptermékben AgSnO. Az SA301B, SA30B szerelvénydobozba építhetők. L AC 30 V N SA301B SA301B 16A / 4000VA 50Vμ AC1 TC/TZ hőérzékelő Bemenetek: Felbontás: Külső hőérzékelő: Külső hőérzékelő típus: Hőmérséklet mérési tartomány: Hőmérséklet mérési pontosság: AIN/DIN 10 bit 1db beköthető az AIN1/DIN1 és AIN/DIN bemenetekre TC/TZ 0 C.. 10 C 0.5 C a tartományban K I M E N E T Szigetelési feszültség a kimenetek és a belső áramkör között: Túláram: Kapcsolt feszültség: Kimenet jelzése, FEL ( ) : 3.75 kv, SELV EN szerint 0.85A* 1.5 A / < 3s 1 4 V DC piros (narancs) LED Kimenet jelzése, LE ( ) : zöld LED Állapotjelzés az egységen: 7 V DC, 0 / 10 % 60mA (7VDCnél), ről zöld "RUN" LED Az egység rendelkezik két analóg digitális bemenettel (AIN / DIN), melyek felhasználhatók két kontaktus (pl. dupla nyomógomb helyi vezérléshez) vagy egy külső TC / TZ hőmérsékletérzékelő (lásd tartozékok) csatlakoztatására. JA30B/DC szerelvénydobozba építhető. JA30B/DC JA30B/DC M TC/TZ hőérzékelő Motorok tápfeszültsége 7 V DC, 0 / 10 % 30 ma (7VDCnél) 50 ma (7VDCnél) Állapotjelzés az egységen: zöld "RUN" LED Adat: Teljesítmény kimenetek: sorkapocs, mm CY vezeték, Ø.5 mm 6 CY vezeték, Ø 0.75 mm C C IP 30 kötő vagy szerelvénydobozba mm 50 g 45 g AC 30 V SA30B L N PE SA30B 8A / 000VA 50Vμ AC1 M TC/TZ hőérzékelő Adat: Vezérelt oldali bekötés: sorkapocs mm 4 CY vezeték keresztmetszet 0.75 mm T O V Á B B I A D A T O K A vezérlő irányultsága: A vezérlő konstrukciója: C C IP30 működtető vezérlő önálló vezérlő Automatikus működés karakterisztikája: 1.B.E Hő és tűzállósági kategória: Ütésállósági kategória (védettség): Névleges lökőfeszültség: FR0 osztály.5 kv kötő vagy szerelvénydobozba mm 3 g JA30B/DC M potenciálmentes kontaktus bemenet (nyomógomb, mozgásérzékelő, stb.) Motorok tápfeszültsége * A maimális működési idő ha a kimenetek árama 0.85A 10 perc ezután aktiválódik a hővédelem. Alacsonyabb áramnál hosszabb a védelemi idő. 4 5

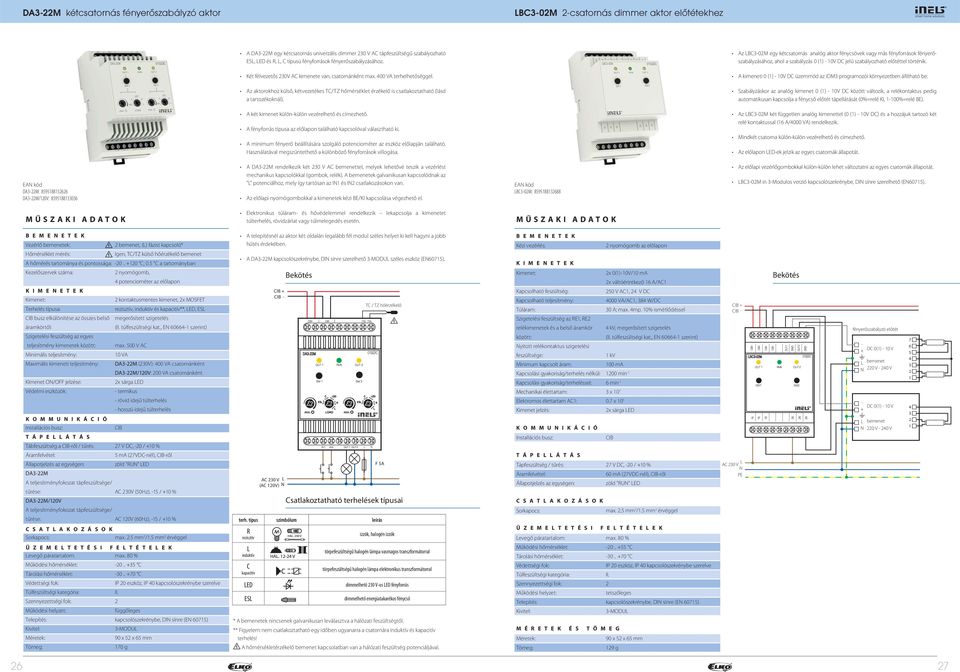

14 DA3M kétcsatornás fényerőszabályzó aktor LBC30M csatornás dimmer aktor előtétekhez A DA3M egy kétcsatornás univerzális dimmer 30 V AC tápfeszültségű szabályozható ESL, LED és R, L, C típusú fényforrások fényerőszabályzásához. Az LBC30M egy kétcsatornás analóg aktor fénycsövek vagy más fényforrások fényerőszabályzásához, ahol a szabályzás 0 (1) 10V DC jelű szabályozható előtéttel történik. Két félvezetős 30V AC kimenete van, csatornánként ma. 400 VA terhelhetőséggel. A kimeneti 0 (1) 10V DC üzemmód az idm3 programozói környezetben állítható be. Az aktorokhoz külső, kétvezetékes TC/TZ hőmérséklet érzékelő is csatlakoztatható (lásd a tartozékoknál). Szabályzáskor az analóg kimenet 0 (1) 10V DC között változik, a relékontaktus pedig automatikusan kapcsolja a fénycső előtét tápellátását (0%=relé KI, 1100%=relé BE). A két kimenet különkülön vezérelhető és címezhető. A fényforrás típusa az előlapon található kapcsolóval választható ki. A minimum fényerő beállítására szolgáló potenciométer az eszköz előlapján található. Használatával megszüntethető a különböző fényforrások villogása. Az LBC30M két független analóg kimenettel (0 (1) 10V DC) és a hozzájuk tartozó két relé kontaktussal (16 A/4000 VA) rendelkezik. Mindkét csatorna különkülön vezérelhető és címezhető. Az előlapon LEDek jelzik az egyes csatornák állapotát. DA3M: DA3M/10V: A DA3M rendelkezik két 30 V AC bemenettel, melyek lehetővé teszik a vezérlést mechanikus kapcsolókkal (gombok, relék). A bemenetek galvanikusan kapcsolódnak az "L" potenciálhoz, mely így tartósan az IN1 és IN csatlakozásokon van. Az előlapi nyomógombokkal a kimenetek kézi BE/KI kapcsolása végezhető el. LBC30M: Az előlapi vezérlőgombokkal különkülön lehet változtatni az egyes csatornák állapotát. LBC30M in 3Modulos verzió kapcsolószekrénybe, DIN sínre szerelhető (EN60715). Elektronikus túláram és hővédelemmel rendelkezik lekapcsolja a kimenetet túlterhelés, rövidzárlat vagy túlmelegedés esetén. Vezérlő bemenetek: Hőmérséklet mérés: bemenet, (L) fázist kapcsoló* Igen, TC/TZ külső hőérzékelő bemenet A hőmérés tartománya és pontossága: C; 0.5 C a tartományban Kezelőszervek száma: nyomógomb, 4 potenciométer az előlapon Kimenet: Terhelés típusa: busz elkülönítése az összes belső áramkörtől: kontaktusmentes kimenet, MOSFET rezisztív, induktív és kapacitív**, LED, ESL megerősített szigetelés ( túlfeszültségi kat., EN szerint) Szigetelési feszültség az egyes teljesítmény kimenetek között: Minimális teljesítmény: Maimális kimeneti teljesítmény: ma. 500 V AC 10 VA DA3M (30V): 400 VA csatornánként DA3M/10V: 00 VA csatornánként KImenet ON/OFF jelzése: Védelmi eszközök: sárga LED termikus rövid idejű túlterhelés hosszú idejű túlterhelés Tábfeszültség a ről / tűrés: Állapotjelzés az egységen: 7 V DC, 0 / 10 % 5 ma (7VDCnél), ről zöld "RUN" LED DA3M A teljesítményfokozat tápfeszültsége/ tűrése: AC 30V (50Hz), 15 / 10 % DA3M/10V A teljesítményfokozat tápfeszültsége/ tűrése: AC 10V (60Hz), 15 / 10 % ma..5 mm /1.5 mm érvéggel Levegő páratartalom: ma. 80 % C C IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve függőleges kapcsolószekrénybe, DIN sínre (EN 60715) 3MODUL mm 170 g A telepítésnél az aktor két oldalán legalább fél modul széles helyet ki kell hagyni a jobb hűtés érdekében. A DA3M kapcsolószekrénybe, DIN sínre szerelhető 3MODUL széles eszköz (EN60715). AC 30 V L (AC 10V) N DA3M terh. típus szimbólum leírás R rezisztív L induktív C kapacitív LED ESL TC / TZ hőérzékelő F 5A Csatlakoztatható terhelések típusai izzók, halogén izzók törpefeszültségű halogén lámpa vasmagos transzformátorral törpefeszültségű halogén lámpa elektronikus transzformátorral dimmelhető 30 Vos LED fényforrás dimmelhető energiatakarékos fénycső * A bemenetek nincsenek galvanikusan leválasztva a hálózati feszültségtől. ** Figyelem: nem csatlakoztatható egy időben ugyanarra a csatornára induktív és kapacitív terhelés! A hőmérsékletérzékelő bemenet kapcsolatban van a hálózati feszültség potenciáljával. Kézi vezérlés: nyomógomb az előlapon Kimenet: 0(1)10V/10 ma váltóérintkező 16 A/AC1 Kapcsolható feszültség: Kapcsolható teljesítmény: Túláram: 50 V AC1, 4 V DC 4000 VA/AC1, 384 W/DC 30 A; ma. 4mp. 10% ismétlődéssel Szigetelési feszültség az RE1, RE relékimenetek és a belső áramkör között: 4 kv, megerősített szigetelés ( túlfeszültségi kat., EN szerint) Nyitott relékontaktus szigetelési feszültsége: Minimum kapcsolt áram: Kapcsolási gyakoriság/terhelés nélkül: Kapcsolási gyakoriság/terheléssel: Mechanikai élettartam: Elektromos élettartam AC1: Kimenet jelzés: 1 kv 100 ma 100 min 1 6 min sárga LED Állapotjelzés az egységen: 7 V DC, 0 / 10 % 60 ma (7VDCnél), ről zöld "RUN" LED ma..5 mm /1.5 mm érvéggel Levegő páratartalom: ma. 80 % C C IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve kapcsolószekrénybe, DIN sínre (EN 60715) 3MODUL mm 19 g L AC 30 V N PE fényerőszabályzó előtét DC 0(1) 10 V L bemenet N 0 V 40 V L N DC 0(1) 10 V bemenet 0 V 40 V

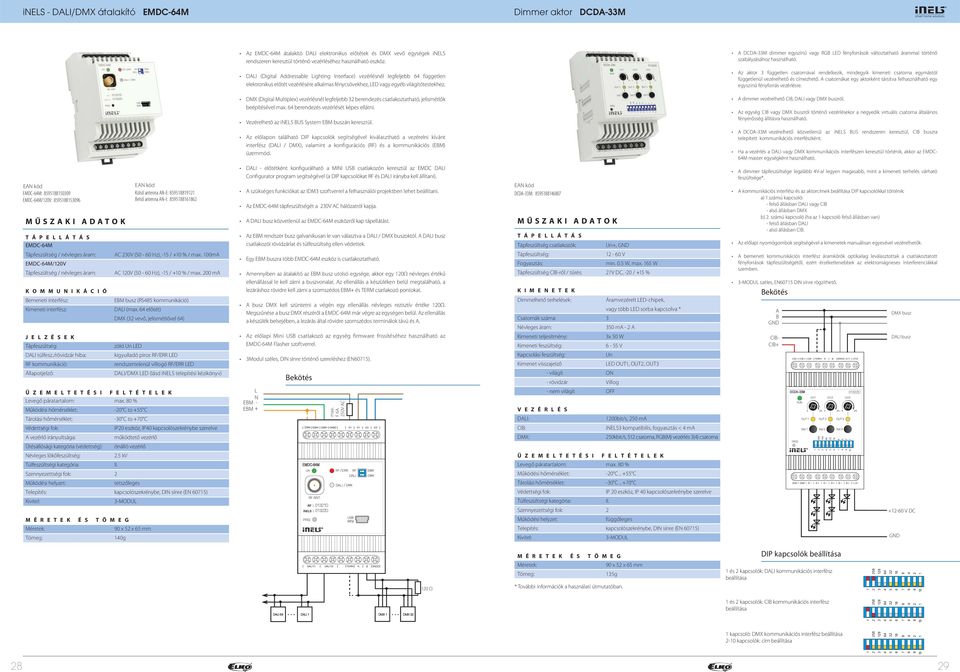

15 inels DALI/DMX átalakító EMDC64M Dimmer aktor DCDA33M Az EMDC64M átalakító DALI elektronikus előtétek és DMX vevő egységek inels rendszeren keresztül történő vezérléséhez használható eszköz. A DCDA33M dimmer egyszínű vagy RGB LED fényforrások változtatható árammal történő szabályzásához használható. DALI (Digital Addressable Lighting Interface) vezérlésnél legfeljebb 64 független elektronikus előtét vezérlésére alkalmas fénycsövekhez, LED vagy egyéb világítótestekhez. Az aktor 3 független csatornával rendelkezik, mindegyik kimeneti csatorna egymástól függetlenül vezérelhető és címezhető. A csatornákat egy aktorként társítva felhasználható egy egyszinű fényforrás vezérlésre. DMX (Digital Multiple) vezérlésnél legfeljebb 3 berendezés csatlakoztatható, jelismétlők beépítésével ma. 64 berendezés vezérlését képes ellátni. Vezérelhető az inels BUS System EBM buszán keresztül. A dimmer vezérelhető, DALI vagy DMX buszról. Az egység vagy DMX buszról történő vezérlésekor a negyedik virtuális csatorna általános fényerősség állításra használható. Az előlapon található DIP kapcsolók segítségével kiválasztható a vezérelni kívánt interfész (DALI / DMX), valamint a konfigurációs (RF) és a kommunikációs (EBM) üzemmód. A DCDA33M vezérelhető közvetlenül az inels BUS rendszeren keresztül, buszra telepített kommunikációs interfészként. Ha a vezérlés a DALI vagy DMX kommunikációs interfészen keresztül történik, akkor az EMDC 64M master egységként használható. EMDC64M: EMDC64M/10V: EMDC64M Tápfeszültség / névleges áram: EMDC64M/10V Tápfeszültség / névleges áram: Bemeneti interfész: Kimeneti interfész: J E L Z É S E K Tápfeszültség: DALI túlfesz./rövidzár hiba: RF kommunikáció: Állapotjelző: Levegő páratartalom: A vezérlő irányultsága: Ütésállósági kategória (védettség): Névleges lökőfeszültség: ma. 80 % 0 C to 55 C 30 C to 70 C IP0 eszköz, IP40 kapcsolószekrénybe szerelve működtető vezérlő önálló vezérlő.5 kv kapcsolószekrénybe, DIN sínre (EN 60715) 3MODUL AC 30V (50 60 Hz), 15 / 10 % / ma. 100mA AC 10V (50 60 Hz), 15 / 10 % / ma. 00 ma EBM busz (RS485 kommunikáció) DALI (ma. 64 előtét) DMX (3 vevő, jelismétlővel 64) zöld Un LED kigyulladó piros RF/ERR LED rendszertelenül villogó RF/ERR LED DALI/DMX LED (lásd inels telepítési kézikönyv) mm 140g Külső antenna ANE: Belső antenna ANI: DALI előtétként konfigurálható a MINI USB csatlakozón keresztül az EMDC DALI Configurator program segítségével (a DIP kapcsolókat RF és DALI irányba kell állítani). A szükséges funkciókat az IDM3 szoftverrel a felhasználói projektben lehet beállítani. Az EMDC64M tápfeszültségét a 30V AC hálózatról kapja. A DALI busz közvetlenül az EMDC64M eszközről kap tápellátást. Az EBM rendszer busz galvanikusan le van választva a DALI / DMX buszoktól. A DALI busz csatlakozói rövidzárlat és túlfeszültség ellen védettek. Egy EBM buszra több EMDC64M eszköz is csatlakoztatható. Amennyiben az átalakító az EBM busz utolsó egysége, akkor egy 10Ω névleges értékű ellenállással le kell zárni a buszvonalat. Az ellenállás a készüléken belül megtalálható, a lezáráshoz rövidre kell zárni a szomszédos EBM és TERM csatlakozó pontokat. A busz DMX kell szüntetni a végén egy ellenállás névleges rezisztív értéke 10Ω. Megszűnése a busz DMX részéről a EMDC64M már végre az egységen belül. Az ellenállás a készülék belsejében, a lezárás által rövidre szomszédos terminálok távú és A. Az előlapi Mini USB csatlakozó az egység firmware frissítéséhez használható az EMDC64M Flasher szoftverrel. 3Modul széles, DIN sínre történő szereléshez (EN60715). L Ṉ EBM EBM ma. F 6A 50V AC DCDA33M: Tápfeszültség csatlakozók: Tápfeszültség: Fogyasztás: Tápfeszültség ről / tűrés: Un, GND 1 60 V min. 0.5 W, ma. 165 W 7V DC, 0 / 15 % Dimmelhető terhelések: Áramvezérelt LEDchipek, vagy több LED sorba kapcsolva * Csatornák száma: Névleges áram: Kimeneti teljesítmény: Kimeneti feszültség: Kapcsolási feszültség: Kimenet visszajelző világít rövidzár nem világít ma A 3 50 W 6 55 V Un LED OUT1, OUT, OUT3 ON Villog OFF V E Z É R L É S DALI: : DMX: 100bit/s, 50 ma inels3 kompatibilis, fogyasztás < 4 ma 50kbit/s, 51 csatorna, RGB(M) vezérlés 3(4) csatorna Levegő páratartalom: ma. 80 % 0 C.. 55 C 30 C.. 70 C IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve függőleges kapcsolószekrénybe, DIN sínre (EN 60715) 3MODUL A dimmer tápfeszültsége legalább 4Val legyen magasabb, mint a kimeneti terhelés várható feszültsége*. A kommunikációs interfész és az aktorcímek beállítása DIP kapcsolókkal történik: a) 1.számú kapcsoló: felső állásban DALI vagy alsó állásban DMX b). számú kapcsoló (ha az 1 kapcsoló felső állásban van) felső állásban DALI alsó állásban. Az előlapi nyomógombok segítségével a kimenetek manuálisan egyesével vezérelhetők. A bemeneti kommunikációs interfész áramkörök optikailag leválasztottak a csatlakoztatott fényforrások tápfeszültségétől, ezért érzéketlenebbek az elektromágneses interferenciákkal szemben. 3MODUL széles, EN60715 DIN sínre rögzíthető. A B GND DMX busz DALI busz 160 V DC GND 10 Ω mm 135g * További információk a használati útmutatóban. DIP kapcsolók beállítása 1 és kapcsolók: DALI kommunikációs interfész beállítása 1 és kapcsolók: kommunikációs interfész beállítása DALI 64 DALI 1 DMX 1 DMX 3 1 kapcsoló: DMX kommunikációs interfész beállítása 10 kapcsolók: cím beállítása 8 9

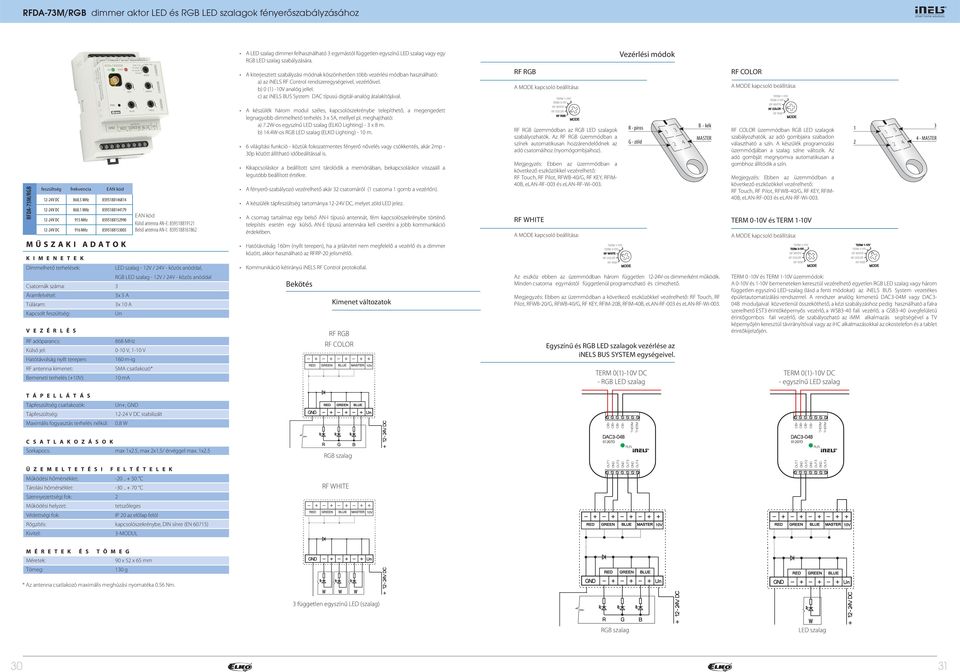

16 RFDA73M/RGB dimmer aktor LED és RGB LED szalagok fényerőszabályzásához A LED szalag dimmer felhasználható 3 egymástól független egyszínű LED szalag vagy egy RGB LED szalag szabályzására. Vezérlési módok A kiterjesztett szabályzási módnak köszönhetően több vezérlési módban használható: a) az inels RF Control rendszeregységeivel, vezérlőivel. b) 0 (1) 10V analóg jellel. c) az inels BUS System DAC típusú digitálanalóg átalakítójával. RF RGB A MODE kapcsoló beállítása: RF COLOR A MODE kapcsoló beállítása: RFDA73M/RGB feszültség 14V DC MHz V DC MHz V DC 915 MHz V DC 916 MHz Dimmelhető terhelések: Csatornák száma: Túláram: Kapcsolt feszültség: V E Z É R L É S frekvencia RF adóparancs: Külső jel: Hatótávolság nyílt terepen: RF antenna kimenet: Bemeneti terhelés (10V): Külső antenna ANE: Belső antenna ANI: LED szalag 1V / 4V közös anóddal, RGB LED szalag 1V / 4V közös anóddal A 3 10 A Un 868 MHz 010 V, 110 V 160 mig SMA csatlakozó* 10 ma A készülék három modul széles, kapcsolószekrénybe telepíthető, a megengedett legnagyobb dimmelhető terhelés 3 5A, mellyel pl. meghajtható: a) 7.Wos egyszínű LED szalag (ELKO Lighting) 3 8 m. b) 14.4Wos RGB LED szalag (ELKO Lighting) 10 m. 6 világítási funkció köztük fokozatmentes fényerő nővelés vagy csökkentés, akár mp 30p között állítható időbeálítással is. Kikapcsoláskor a beállított szint tárolódik a memóriában, bekapcsoláskor visszaáll a legutóbb beállított értékre. A fényerőszabályozó vezérelhető akár 3 csatornáról (1 csatorna 1 gomb a vezérlőn). A készülék tápfeszültség tartománya 14V DC, melyet zöld LED jelez. A csomag tartalmaz egy belső ANI típusú antennát, fém kapcsolószekrénybe történő telepítés esetén egy külső, ANE típusú antennára kell cserélni a jobb kommunkáció érdekében. Hatótávolság 160m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RFRP0 jelismétlő. Kommunikáció kétirányú inels RF Control protokollal. Kimenet változatok RF RGB RF COLOR RF RGB üzemmódban az RGB LED szalagok szabályozhatók. Az RF RGB üzemmódban a színek automatikusan hozzárendelődnek az adó csatornáihoz (nyomógombjaihoz). Megjegyzés: Ebben az üzemmódban a következő eszközökkel vezérelhető: RF Touch, RF Pilot, RFWB40/G, RF KEY, RFIM 40B, elanrf003 és elanrfwi003. RF WHITE A MODE kapcsoló beállítása: R piros G zöld MASTER Az eszköz ebben az üzemmódban három független 14Vos dimmerként működik. Minden csatorna egymástól függetlenül programozható és címezhető. Megjegyzés: Ebben az üzemmódban a következő eszközökkel vezérelhető: RF Touch, RF Pilot, RFWB0/G, RFWB40/G, RF KEY, RFIM0B, RFIM40B, elanrf003 és elanrfwi003. Egyszínű és RGB LED szalagok vezérlése az inels BUS SYSTEM egységeivel. TERM 0(1)10V DC RGB LED szalag B kék RF COLOR üzemmódban RGB LED szalagok szabályozhatók, az adó gombjaira szabadon választható a szín. A készülék programozási üzemmódjában a szalag színe változik. Az adó gombját megnyomva automatikusan a gombhoz állítódik a szín. Megjegyzés: Ebben az üzemmódban a következő eszközökkel vezérelhető: RF Touch, RF Pilot, RFWB40/G, RF KEY, RFIM 40B, elanrf003 és elanrfwi003. TERM 010V és TERM 110V A MODE kapcsoló beállítása: MASTER TERM 0 10V és TERM 110V üzemmódok: A 010V és 110V bemeneteken keresztül vezérelhető egyetlen RGB LED szalag vagy három független egyszínű LEDszalag (lásd a fenti módokat) az inels BUS System vezetékes épületautomatizálási rendszerrel. A rendszer analóg kimenetű DAC304M vagy DAC3 04B moduljaival közvetlenül összeköthető, a kézi szabályzáshoz pedig használható a falra szerelhető EST3 érintőképernyős vezérlő, a WSB340 fali vezérlő, a GSB340 üvegfelületű érintőgombos fali vezérlő, de szabályozható az imm alkalmazás segítségével a TV képernyőjén keresztül távirányítóval vagy az ihc alkalmazásokkal az okostelefon és a tablet érintőkijelzőjén. TERM 0(1)10V DC egyszínű LED szalag Tápfeszültség csatlakozók: Tápfeszültség: Maimális fogyasztás terhelés nélkül: Un, GND 14 V DC stabilizált 0.8 W 0107D 0107D ma 1.5, ma 1.5/ érvéggel ma. 1.5 RGB szalag Rögzítés: C C IP 0 az előlap felöl kapcsolószekrénybe, DIN sínre (EN 60715) 3MODUL RF WHITE mm 130 g * Az antenna csatlakozó maimális meghúzási nyomatéka 0.56 Nm. W W W 3 független egyszínű LED (szalag) RGB szalag W LED szalag 30 31

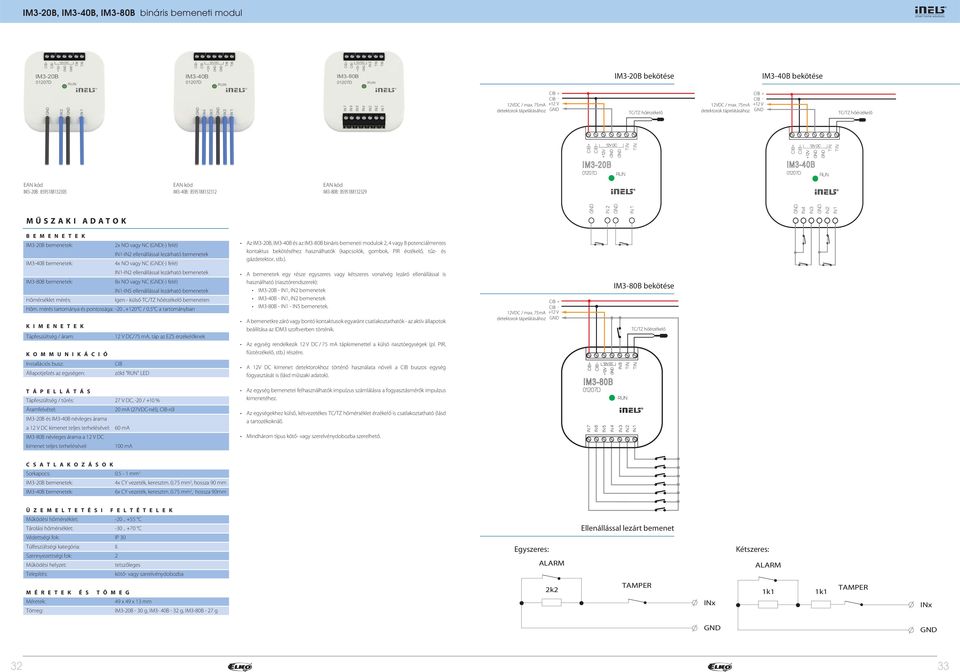

17 IM30B, IM340B, IM380B bináris bemeneti modul IM30B bekötése IM340B bekötése 1VDC / ma. 75mA 1 V detektorok tápelátásához GND TC/TZ hőérzékelő 1VDC / ma. 75mA 1 V detektorok tápelátásához GND TC/TZ hőérzékelő IM30B IM340B IM30B: IM340B: IM380B: IM30B bemenetek: NO vagy NC (GND() felé) IN1IN ellenállással lezárható bemenetek IM340B bemenetek: 4 NO vagy NC (GND() felé) IN1IN ellenállással lezárható bemenetek IM380B bemenetek: 8 NO vagy NC (GND() felé) IN1IN5 ellenállással lezárható bemenetek Hőmérséklet mérés: Igen külső TC/TZ hőérzékelő bemeneten Hőm. mérés tartománya és pontossága: C / 0.5 C a tartományban Tápfeszültség / áram: 1 V DC/75 ma, táp az EZS érzékelőknek Az IM30B, IM340B és az IM380B bináris bemeneti modulok, 4 vagy 8 potenciálmentes kontaktus bekötéséhez használhatók (kapcsolók, gombok, PIR érzékelő, tűz és gázdetektor, stb.). A bemenetek egy része egyszeres vagy kétszeres vonalvég lezáró ellenállással is használható (riasztórendszerek): IM30B IN1, IN bemenetek IM340B IN1, IN bemenetek IM380B IN1 IN5 bemenetek. A bemenetkre záró vagy bontó kontaktusok egyaránt csatlakoztathatók az aktív állapotok beállítása az IDM3 szoftverben történik. Az egység rendelkezik 1 V DC / 75 ma tápkimenettel a külső riasztóegységek (pl. PIR, füstérzékelő, stb.) részére. 1VDC / ma. 75mA 1 V detektorok tápelátásához GND IM380B bekötése TC/TZ hőérzékelő Állapotjelzés az egységen: IM30B és IM340B névleges árama a 1 V DC kimenet teljes terhelésével: IM380B névleges árama a 1 V DC kimenet teljes terhelésével: zöld "RUN" LED 7 V DC, 0 / 10 % 0 ma (7VDCnél), ről 60 ma 100 ma A 1V DC kimenet detektorokhoz történő használata növeli a buszos egység fogyasztását is (lásd műszaki adatok). Az egység bemenetei felhasználhatók impulzus számlálásra a fogyasztásmérők impulzus kimenetéhez. Az egységekhez külső, kétvezetékes TC/TZ hőmérséklet érzékelő is csatlakoztatható (lásd a tartozékoknál). Mindhárom típus kötő vagy szerelvénydobozba szerelhető. IM380B IM30B bemenetek: IM340B bemenetek: mm 4 CY vezeték, keresztm mm, hossza 90 mm 6 CY vezeték, keresztm mm, hossza 90mm C C IP 30 kötő vagy szerelvénydobozba Egyszeres: ALARM Ellenállással lezárt bemenet Kétszeres: ALARM mm IM30B 30 g, IM3 40B 3 g, IM380B 7 g k TAMPER IN 1k1 1k1 TAMPER IN GND GND 3 33

18 IM3140M bináris bemeneti modul TI310B és TI340B egy és négycsatornás hőérzékelő bemenetek Az IM3140M bemeneti egység 14 potenciálmentes kontaktus bekötésére alkalmas periféria (kapcsolók, gombok, PIR érzékelő, tűz és gázdetektor, stb.). A TI310B egycsatornás, a TI340B négycsatornás hőérzékelő bemeneti eszköz, külső hőérzékelők csatlakoztatásához. Az IN1 IN7 bemenetek egyszeres vagy kétszeres vonalvég lezáró ellenállással is használhatóak (riasztórendszerek). A bemenetekre záró vagy bontó kontaktusok egyaránt csatlakoztathatók az aktív állapotok beállítása az idm3 szoftverben történik. A bemenetek egyszeres vagy kétszeres vonalvég lezárásának beállításai és a belső riasztórendszer konfigurálása az IDM3 szoftverben történik. A TI3 modulokhoz többféle hőérzékelő csatlakoztatható: TC / TZ kétvezetékes Ni1000, Pt1000, Pt100 két és háromvezetékes. Felhasználható különböző helyek hőmérsékletének mérésére, szabályozására (pl. padlófűtésnél több ponton érzékelve vagy padló/légtér, belés kültéri hőmérséklet, technológiai eszközök kazán, napkollektoros fűtés, stb. Az IM3140M rendelkezik 1 V DC/150 ma tápkimenettel a külső riasztóegységek, pl. PIR szenzor, tűz és gázérzékelők, stb. részére. A 1 V DC kimenet detektorokhoz történő használata növeli a buszos egység fogyasztását is (lásd műszaki adatok). A készülék állapotát a zöld "RUN" LED jelzi az előlapon: Ha a tápfeszültség csatlakoztatva van (a buszon keresztül), de nincs kommunikáció a mesterbuszon, a "RUN" LED folyamatosan világít. Ha a tápfeszültség csatlakoztatva van és a készülék kommunikál a buszon, akkor a "RUN" LED villog. IM3140M: Az egység bemenetei felhasználhatók impulzus számlálásra a fogyasztásmérők impulzus kimenetéhez. TI310B: TI340B: TI310B és TI40B kötő vagy szerelvénydobozba építhető. Az IM3140M kapcsolószekrénybe, DIN sínre szerelhető 3MODUL széles egység (EN60715). TI310B bekötése Bemenet: 14 NO vagy NC (GND () felé) IN1 IN7 ellenállással lezárható bemenetek Impulzus beolvasás ma. frekvenciája: 100 Hz 1VDC / ma. 150mA detektorok tápelátásához Hőérzékelő bemenetek: Hőmérés tartománya/pontosság: Átalakító felbontása: 1/4 bemenet külső TC, TZ, Ni1000, Pt1000, Pt100 hőérzékelőhöz (lásd a tartozékoknál) érzékelő típusa szerint: 50 Ctól 400 Cig 15 bit Tápfeszültség / áram: 1 V DC/150 ma BUSZ állapotjelzés: sárga LED 7 V DC, 0 / 10 % 5 ma (7VDCnél), ről Az egység névleges árama a 1V DC kimenet teljes terhelésével: 100 ma ma..5 mm /1.5 mm érvéggel Levegő páratartalom: ma. 80 % C C IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve kapcsolószekrénybe, DIN sínre (EN 60715) 3MODUL IM3140M Állapotjelzés az egységen: zöld "RUN" LED 7 V DC, 0 / 10 % 0 ma (7VDCnél), ről 0.5 mm 1 mm C C IP 30 kötő vagy szerelvénydobozba mm TI310B (7 g), TI340B (7 g) TI310B TI340B bekötése A COM t TC/TZ, Ni, Pt hőérzékelő TC/TZ hőérzékelő t A COM mm 110 g vezetékes a TIN_B és COM sorkapcsokat össze kell kötni. i lehetőségek 3vezetékes az érzékelőt a műszaki előírásainak megfelelően kell csatlakoztatni. t t t A A A COM TC/TZ hőérzékelő TIN_A TIN_B COM TIN_A TIN_B COM 34 35

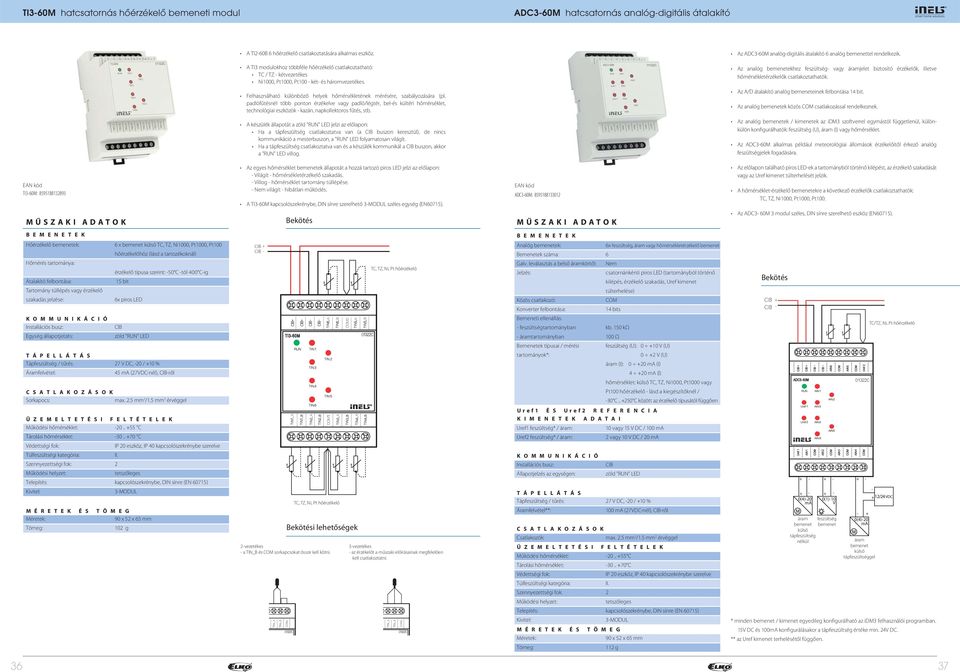

19 A B A B TI360M hatcsatornás hőérzékelő bemeneti modul ADC360M hatcsatornás analógdigitális átalakító A TI60B 6 hőérzékelő csatlakoztatására alkalmas eszköz. Az ADC360M analógdigitális átalakító 6 analóg bemenettel rendelkezik. A TI3 modulokhoz többféle hőérzékelő csatlakoztatható: TC / TZ kétvezetékes Ni1000, Pt1000, Pt100 két és háromvezetékes. Az analóg bemenetekhez feszültség vagy áramjelet biztosító érzékelők, illetve hőmérsékletérzékelők csatlakoztathatók. Felhasználható különböző helyek hőmérsékletének mérésére, szabályozására (pl. padlófűtésnél több ponton érzékelve vagy padló/légtér, belés kültéri hőmérséklet, technológiai eszközök kazán, napkollektoros fűtés, stb. Az A/D átalakító analóg bemeneteinek felbontása 14 bit. Az analóg bemenetek közös COM csatlakozással rendelkeznek. A készülék állapotát a zöld "RUN" LED jelzi az előlapon: Ha a tápfeszültség csatlakoztatva van (a buszon keresztül), de nincs kommunikáció a mesterbuszon, a "RUN" LED folyamatosan világít. Ha a tápfeszültség csatlakoztatva van és a készülék kommunikál a buszon, akkor a "RUN" LED villog. Az analóg bemenetek / kimenetek az idm3 szoftverrel egymástól függetlenül, különkülön konfigurálhatók: feszültség (U), áram (I) vagy hőmérséklet. Az ADC360M alkalmas például meteorológiai állomások érzékelőitől érkező analóg feszültségjelek fogadására. TI360M: Az egyes hőmérséklet bemenetek állapotát a hozzá tartozó piros LED jelzi az előlapon: Világít hőmérsékletérzékelő szakadás. Villog hőmérséklet tartomány túllépése. Nem világít hibátlan működés. A TI360M kapcsolószekrénybe, DIN sínre szerelhető 3MODUL széles egység (EN60715). ADC360M: Az előlapon található piros LEDek a tartományból történő kilépést, az érzékelő szakadását vagy az Uref kimenet túlterhelését jelzik. A hőmérsékletérzékelő bemenetekre a következő érzékelők csatlakoztathatók: TC, TZ, Ni1000, Pt1000, Pt100. Az ADC3 60M 3 modul széles, DIN sínre szerelhető eszköz (EN60715). Hőérzékelő bemenetek: 6 bemenet külső TC, TZ, Ni1000, Pt1000, Pt100 hőérzékelőhöz (lásd a tartozékoknál) Hőmérés tartománya: érzékelő típusa szerint: 50 C tól 400 Cig Átalakító felbontása: 15 bit Tartomány túllépés vagy érzékelő szakadás jelzése: 6 piros LED Egység állapotjelzés: zöld "RUN" LED 7 V DC, 0 / 10 % 45 ma (7VDCnél), ről ma..5 mm /1.5 mm érvéggel TI360M t A B COM t A B TC, TZ, Ni, Pt hőérzékelő Analóg bemenetek: Bemenetek száma: Galv. leválasztás a belső áramkörtől: Jelzés: Közös csatlakozó: Konverter felbontása: Bemeneti ellenállás: feszültségtartományban áramtartományban Bemenetek típusai / mérési tartományok*: 6 feszültség, áram vagy hőmérsékletérzékelő bemenet 6 Nem csatornánkénti piros LED (tartományból történő kilépés, érzékelő szakadás, Uref kimenet túlterhelése) COM 14 bits kb. 150 kω 100 Ω feszültség (U): 0 10 V (U) 0 V (U) áram (I): 0 0 ma (I) 4 0 ma (I) hőmérséklet: külső TC, TZ, Ni1000, Pt1000 vagy Pt100 hőérzékelő lásd a kiegészítőknél / 30 C.. 50 C között az érzékelő típusától függően t t TC/TZ, Ni, Pt hőérzékelő C C IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve kapcsolószekrénybe, DIN sínre (EN 60715) 3MODUL mm 10 g TIN_A COM TIN_B COM A A COM A t t t t TC, TZ, Ni, Pt hőérzékelő A i lehetőségek vezetékes a TIN_B és COM sorkapcsokat össze kell kötni. 3vezetékes az érzékelőt a műszaki előírásainak megfelelően kell csatlakoztatni. TIN_A COM TIN_B COM Uref1 É S Uref R E F E R E N C I A A D A T A I Uref1 feszültség* / áram: Uref feszültség* / áram: Állapotjelzés az egységen: Áramfelvétel**: Csatlakozók: 10 vagy 15 V DC / 100 ma vagy 10 V DC / 0 ma zöld "RUN" LED 7 V DC, 0 / 10 % 100 ma (7VDCnél), ről ma..5 mm /1.5 mm érvéggel C C IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve kapcsolószekrénybe, DIN sínre (EN 60715) 3MODUL mm 11 g 1/4 VDC 0(4)0 0(1)10 ma V áram feszültség bemenet bemenet külső tápfeszültség nélkül 0(4)0 ma áram bemenet külső tápfeszültséggel * minden bemenet / kimenet egyedileg konfigurálható az idm3 felhasználói programban. 15V DC és 100mA konfigurálásakor a tápfeszültség értéke min. 4V DC. ** az Uref kimenet terhelésétől függően

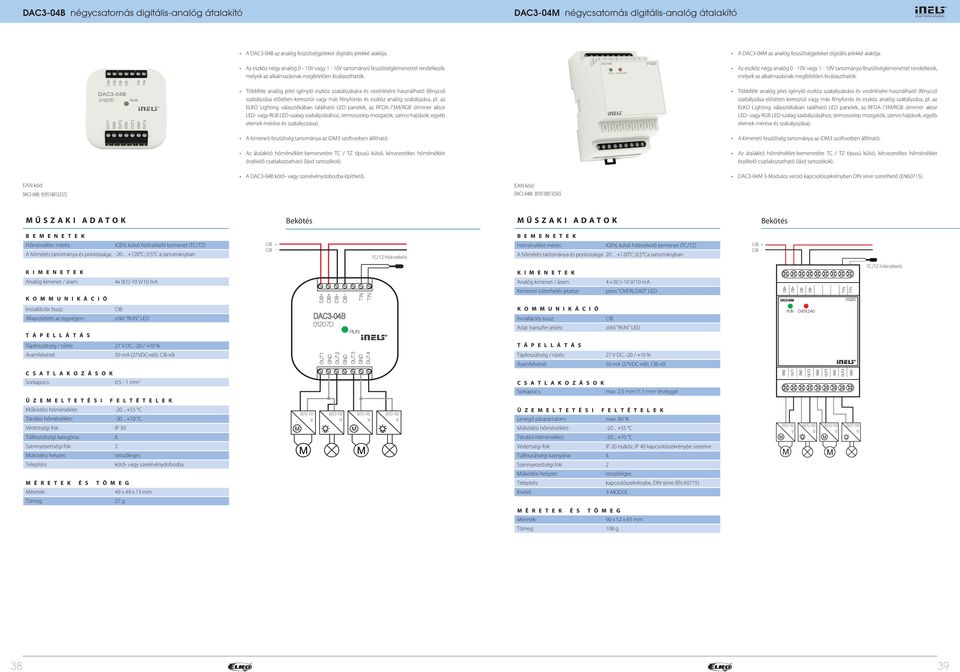

20 DAC304B négycsatornás digitálisanalóg átalakító DAC304M négycsatornás digitálisanalóg átalakító A DAC304B az analóg feszültségjeleket digitális jelekké alakítja. Az eszköz négy analóg 0 10V vagy 1 10V tartományú feszültségkimenettel rendelkezik, melyek az alkalmazásnak megfelelően kiválaszthatók. Többféle analóg jelet igénylő eszköz szabályzására és vezérlésére használható (fénycső szabályzása előtéten keresztül vagy más fényforrás és eszköz analóg szabályzása, pl. az ELKO Lighting választékában található LED panelek, az RFDA73M/RGB dimmer aktor LED vagy RGB LEDszalag szabályzásához, termoszelep mozgatók, szervo hajtások, egyéb elemek mérése és szabályozása). A kimeneti feszültség tartománya az idm3 szoftverben állítható. Az átalakító hőmérsékletbemenetére TC / TZ típusú külső, kétvezetékes hőmérséklet érzékelő csatlakoztatható (lásd tartozékok). A DAC304M az analóg feszültségjeleket digitális jelekké alakítja. Az eszköz négy analóg 0 10V vagy 1 10V tartományú feszültségkimenettel rendelkezik, melyek az alkalmazásnak megfelelően kiválaszthatók. Többféle analóg jelet igénylő eszköz szabályzására és vezérlésére használható (fénycső szabályzása előtéten keresztül vagy más fényforrás és eszköz analóg szabályzása, pl. az ELKO Lighting választékában található LED panelek, az RFDA73M/RGB dimmer aktor LED vagy RGB LEDszalag szabályzásához, termoszelep mozgatók, szervo hajtások, egyéb elemek mérése és szabályozása). A kimeneti feszültség tartománya az idm3 szoftverben állítható. Az átalakító hőmérsékletbemenetére TC / TZ típusú külső, kétvezetékes hőmérséklet érzékelő csatlakoztatható (lásd tartozékok). A DAC304B kötő vagy szerelvénydobozba építhető. DAC304B: DAC304M: DAC304M 3Modulos verzió kapcsolószekrényben DIN sínre szerelhető (EN60715). Hőmérséklet mérés: IGEN, külső hőérzékelő bemenet (TC/TZ) A hőmérés tartománya és pontossága: C; 0.5 C a tartományban TC/TZ hőérzékelő Hőmérséklet mérés: IGEN, külső hőérzékelő bemenet (TC/TZ) A hőmérés tartománya és pontossága: C; 0.5 Ca tartományban TC/TZ hőérzékelő Analóg kimenet / áram: 4 0(1)10 V/10 ma Analóg kimenet / áram: 4 0(1)10 V/10 ma Kimeneti túlterhelés jelzése: piros "OVERLOAD" LED DAC304M Állapotjelzés az egységen: zöld "RUN" LED DAC304B RUN OVERLOAD Adat transzfer jelzés: zöld "RUN" LED 7 V DC, 0 / 10 % 50 ma (7VDCnél), ről 7 V DC, 0 / 10 % 50 ma (7VDCnél), ről mm ma..5 mm /1.5 mm érvéggel C C IP 30 0(1)10 V 0(1)10 V 0(1)10 V 0(1)10 V Levegő páratartalom: ma. 80 % C C 0(1)10 V 0(1)10 V 0(1)10 V 0(1)10 V IP 0 eszköz, IP 40 kapcsolószekrénybe szerelve kötő vagy szerelvénydobozba kapcsolószekrénybe, DIN sínre (EN 60715) mm 3MODUL 7 g mm 108 g 38 39
