1 EGYETLEN VEZÉRLŐ A TELJES IRÁNYÍTÁSHOZ EGY SZETT OTTHONA VALAMENNYI IR VEZÉRELT KÉSZÜLÉKÉNEK OKOSTELEFONOS VEZÉRLÉSÉHEZ TÁVIRÁNYÍTÓK HELYETT GYORS TELEPÍTÉS ÉV GARANCIA NINCS SZÜKSÉG A SOK TÁVIRÁNYÍTÓRA,ELÉG EGY... AMELYIK MINDIG ÖNNÉL VAN. Használati utasítás 1.0

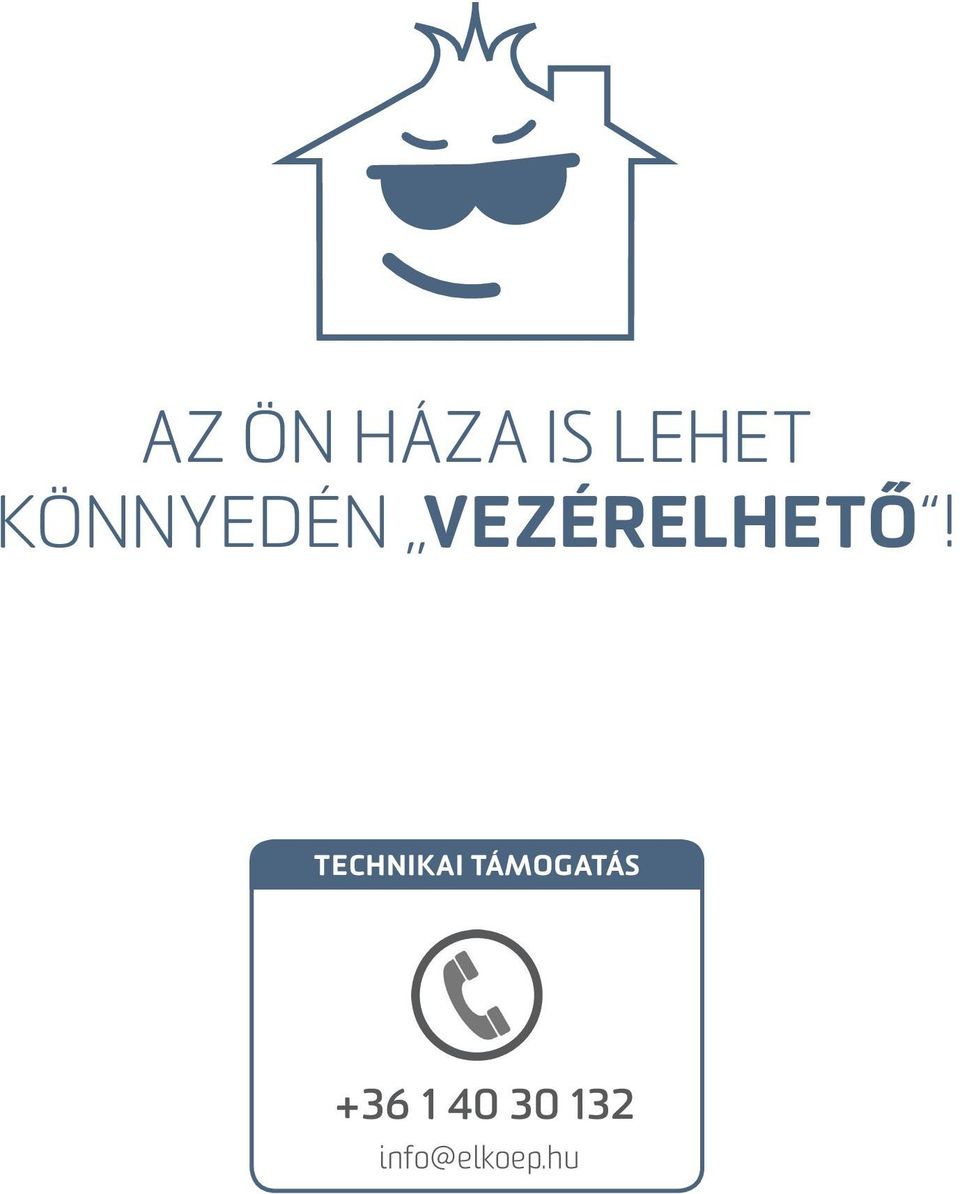

2 AZ ÖN HÁZA IS LEHET KÖNNYEDÉN VEZÉRELHETŐ! TECHNIKAI TÁMOGATÁS info@elkoep.hu

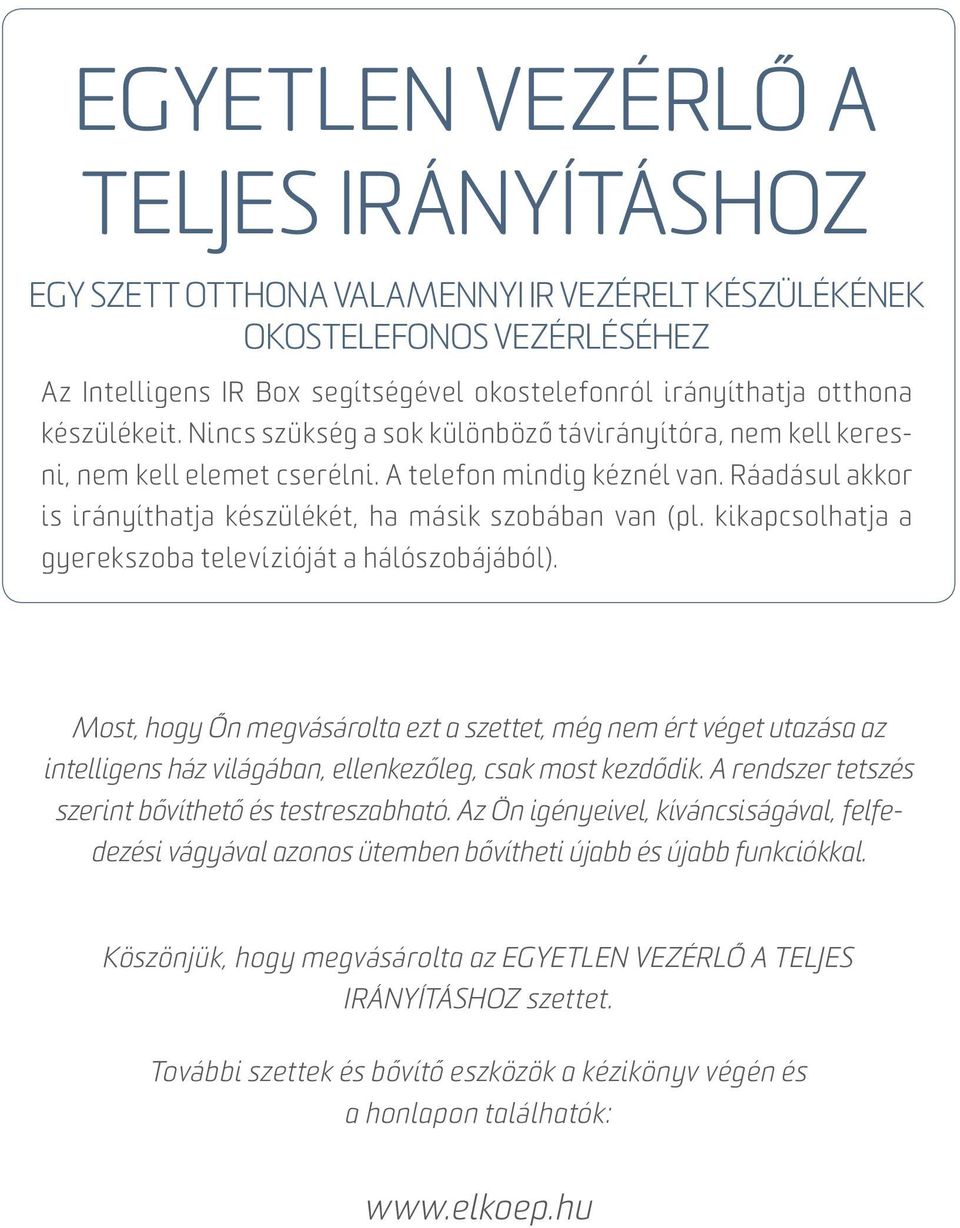

3 EGYETLEN VEZÉRLŐ A TELJES IRÁNYÍTÁSHOZ EGY SZETT OTTHONA VALAMENNYI IR VEZÉRELT KÉSZÜLÉKÉNEK OKOSTELEFONOS VEZÉRLÉSÉHEZ Az Intelligens IR Box segítségével okostelefonról irányíthatja otthona készülékeit. Nincs szükség a sok különböző távirányítóra, nem kell keresni, nem kell elemet cserélni. A telefon mindig kéznél van. Ráadásul akkor is irányíthatja készülékét, ha másik szobában van (pl. kikapcsolhatja a gyerekszoba televízióját a hálószobájából). Most, hogy Őn megvásárolta ezt a szettet, még nem ért véget utazása az intelligens ház világában, ellenkezőleg, csak most kezdődik. A rendszer tetszés szerint bővíthető és testreszabható. Az Ön igényeivel, kíváncsiságával, felfedezési vágyával azonos ütemben bővítheti újabb és újabb funkciókkal. Köszönjük, hogy megvásárolta az EGYETLEN VEZÉRLŐ A TELJES IRÁNYÍTÁSHOZ szettet. További szettek és bővítő eszközök a kézikönyv végén és a honlapon találhatók:

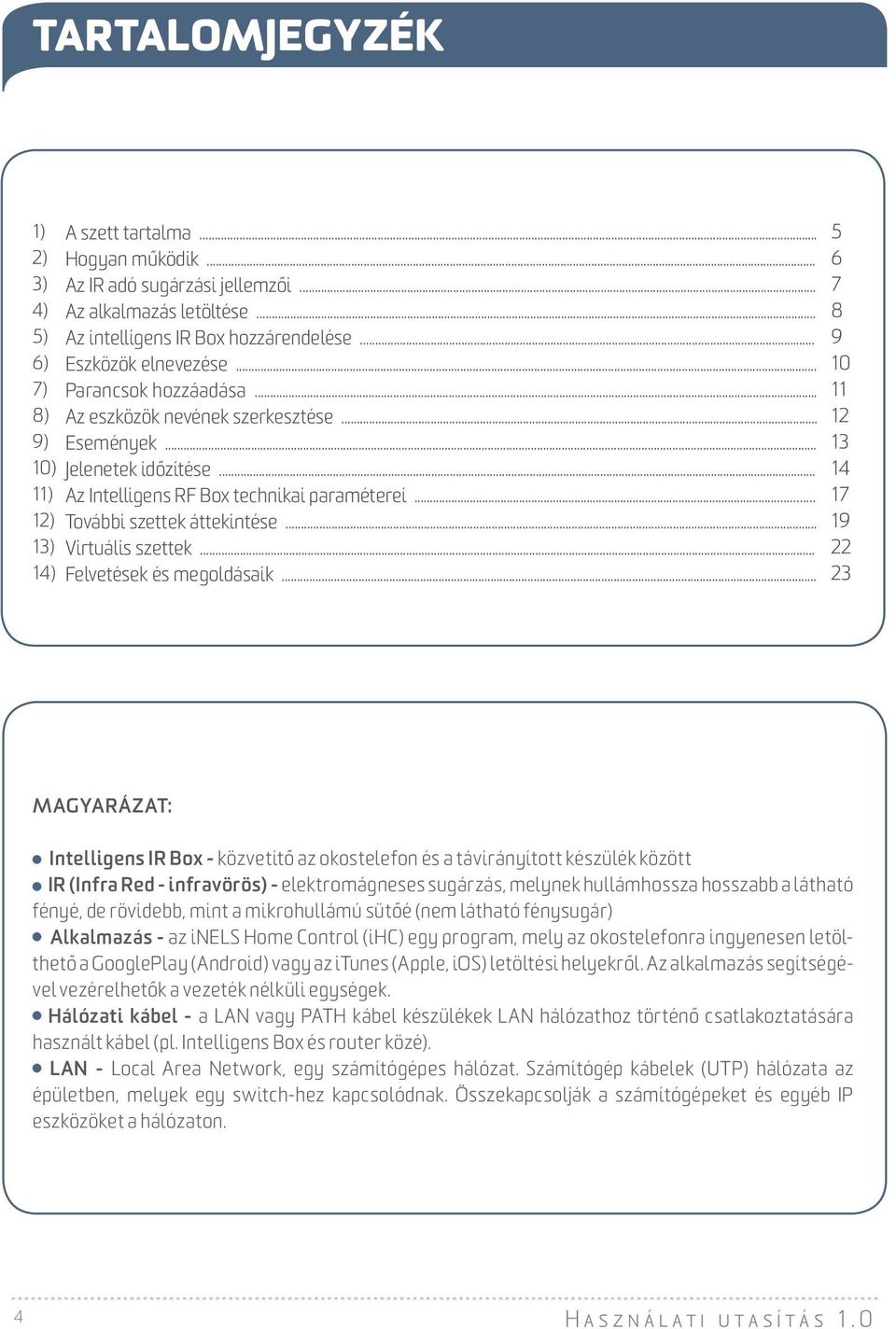

4 TARTALOMJEGYZÉK 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13) 14) A szett tartalma... Hogyan működik... Az IR adó sugárzási jellemzői... Az alkalmazás letöltése... Az intelligens IR Box hozzárendelése... Eszközök elnevezése... Parancsok hozzáadása... Az eszközök nevének szerkesztése... Események... Jelenetek időzítése... Az Intelligens RF Box technikai paraméterei... További szettek áttekintése... Virtuális szettek... Felvetések és megoldásaik MAGYARÁZAT: Intelligens IR Box - közvetítő az okostelefon és a távirányított készülék között IR (Infra Red - infravörös) - elektromágneses sugárzás, melynek hullámhossza hosszabb a látható fényé, de rövidebb, mint a mikrohullámú sütőé (nem látható fénysugár) Alkalmazás - az inels Home Control (ihc) egy program, mely az okostelefonra ingyenesen letölthető a GooglePlay (Android) vagy az itunes (Apple, ios) letöltési helyekről. Az alkalmazás segítségével vezérelhetők a vezeték nélküli egységek. Hálózati kábel - a LAN vagy PATH kábel készülékek LAN hálózathoz történő csatlakoztatására használt kábel (pl. Intelligens Box és router közé). LAN - Local Area Network, egy számítógépes hálózat. Számítógép kábelek (UTP) hálózata az épületben, melyek egy switch-hez kapcsolódnak. Összekapcsolják a számítógépeket és egyéb IP eszközöket a hálózaton. 4 HASZNALATI UTASITAS 1.0

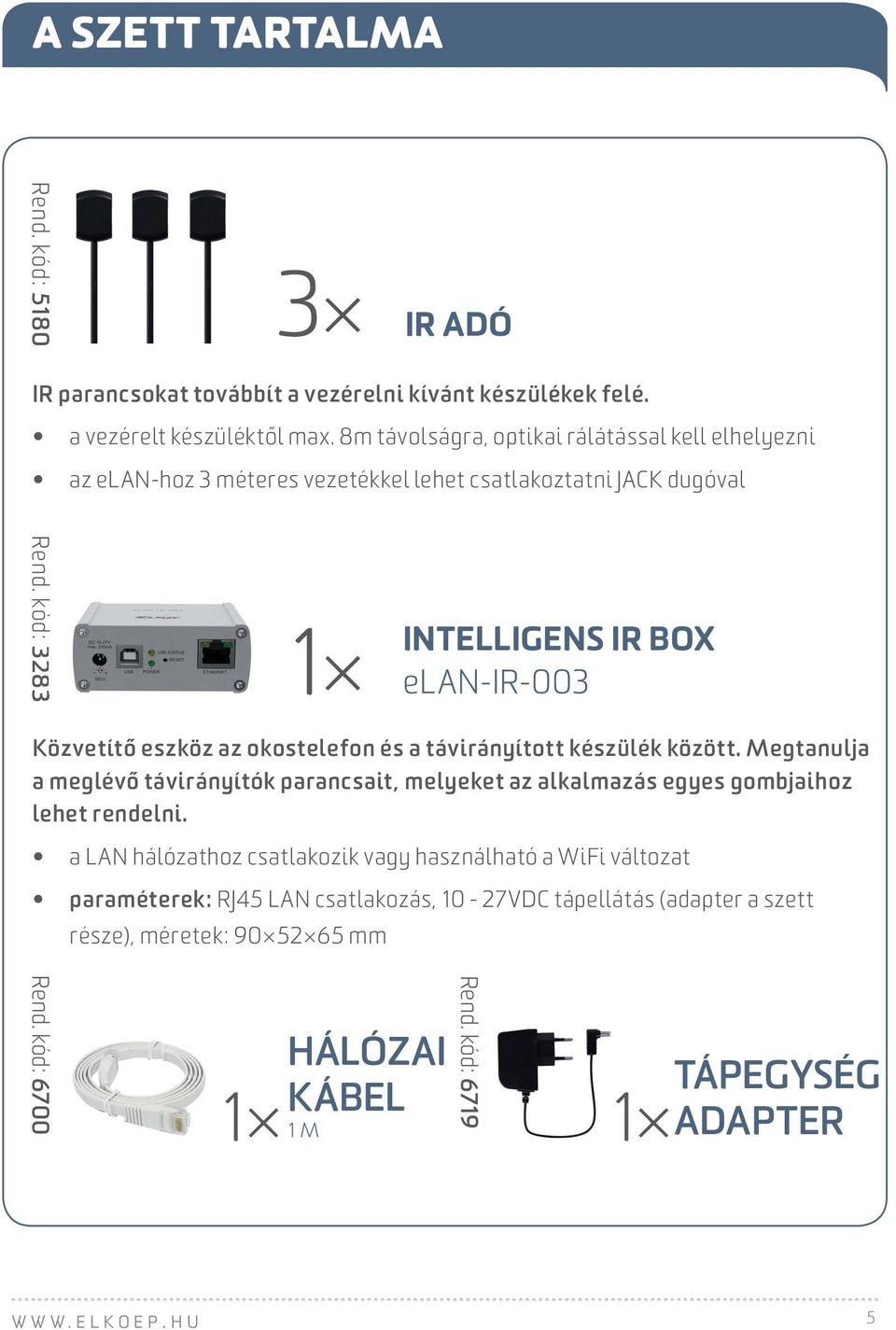

5 A SZETT TARTALMA Rend. kód: 5180 Rend. kód: IR parancsokat továbbít a vezérelni kívánt készülékek felé. a vezérelt készüléktől max. 8m távolságra, optikai rálátással kell elhelyezni az elan-hoz 3 méteres vezetékkel lehet csatlakoztatni JACK dugóval 1 IR ADÓ INTELLIGENS IR BOX elan-ir-003 Közvetítő eszköz az okostelefon és a távirányított készülék között. Megtanulja a meglévő távirányítók parancsait, melyeket az alkalmazás egyes gombjaihoz lehet rendelni. a LAN hálózathoz csatlakozik vagy használható a WiFi változat paraméterek: RJ45 LAN csatlakozás, 10-27VDC tápellátás (adapter a szett része), méretek: mm Rend. kód: 6700 HÁLÓZAI KÁBEL 1 1 M Rend. kód: 6719 TÁPEGYSÉG 1 ADAPTER 5

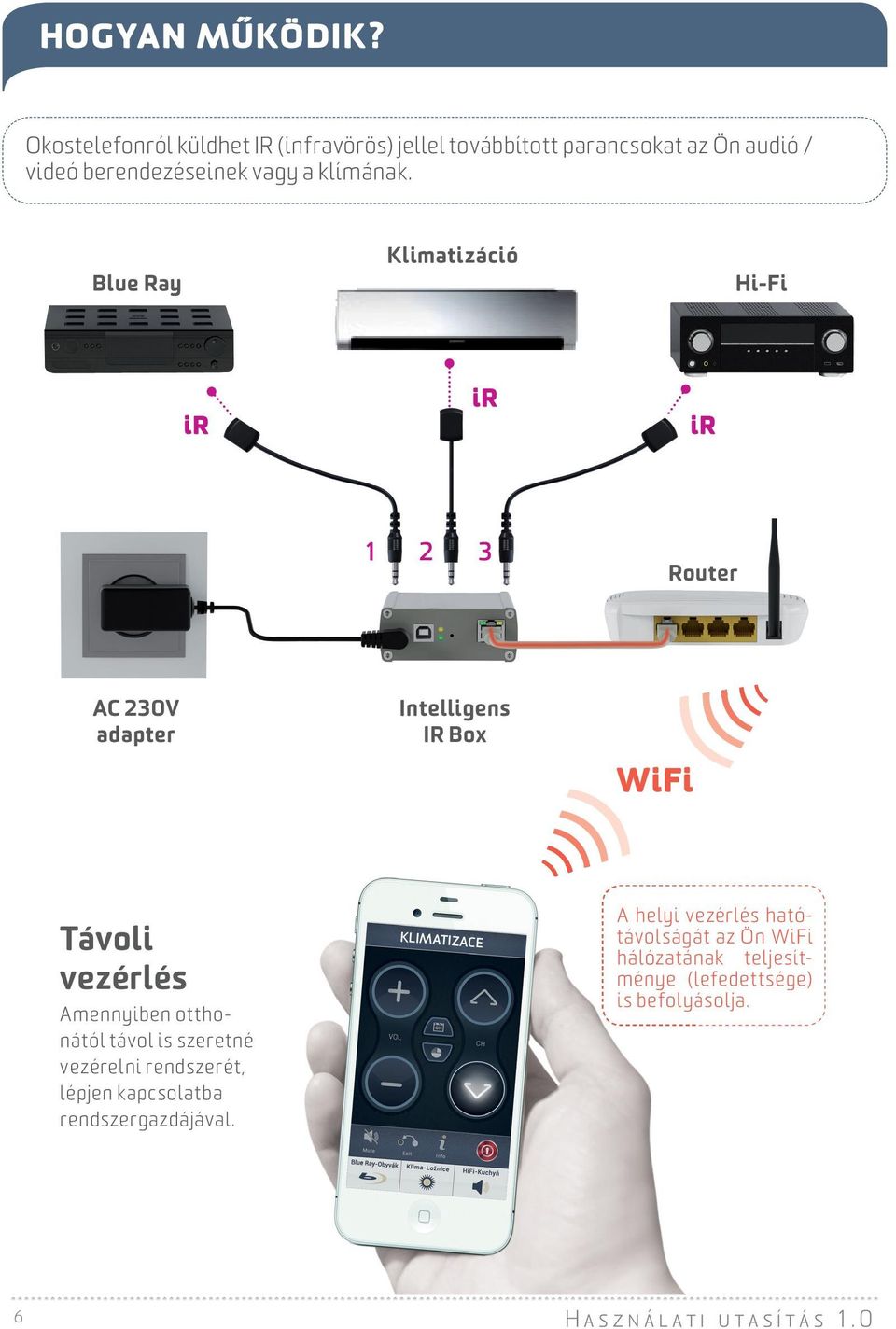

6 HOGYAN MŰKÖDIK? Okostelefonról küldhet IR (infravörös) jellel továbbított parancsokat az Ön audió / videó berendezéseinek vagy a klímának. Blue Ray Klimatizáció Hi-Fi ir ir ir Router AC 230V adapter Intelligens IR Box WiFi Távoli vezérlés Amennyiben otthonától távol is szeretné vezérelni rendszerét, lépjen kapcsolatba rendszergazdájával. KLIMATIZACE A helyi vezérlés hatótávolságát az Ön WiFi hálózatának teljesít- ménye (lefedettsége) is befolyásolja. 6 HASZNALATI UTASITAS 1.0

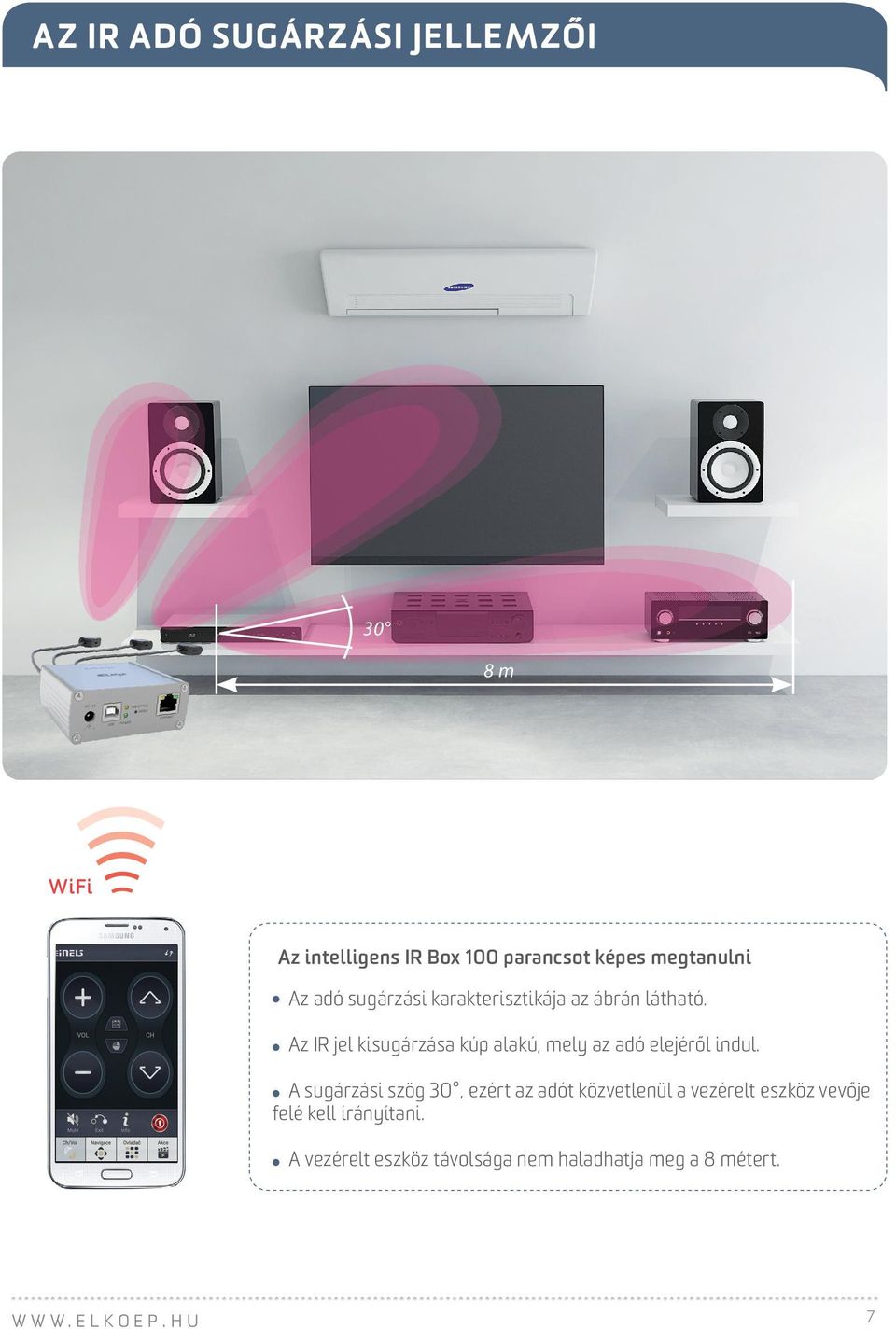

7 AZ IR ADÓ SUGÁRZÁSI JELLEMZŐI 30 8m WiFi Az intelligens IR Box 100 parancsot képes megtanulni Az adó sugárzási karakterisztikája az ábrán látható. Az IR jel kisugárzása kúp alakú, mely az adó elejéről indul. A sugárzási szög 30, ezért az adót közvetlenül a vezérelt eszköz vevője felé kell irányítani. A vezérelt eszköz távolsága nem haladhatja meg a 8 métert. W W W. E L K O E P. H U 7

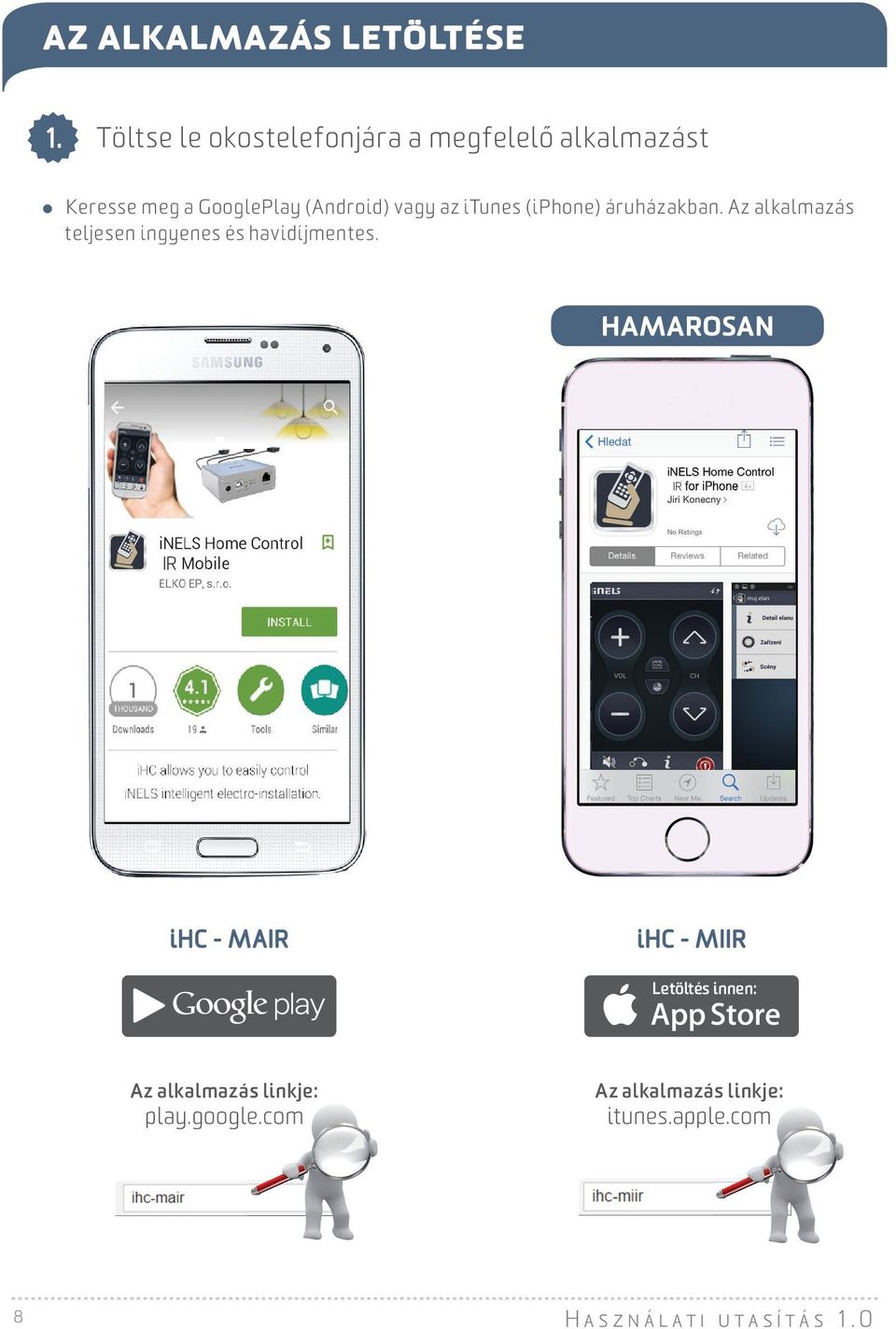

8 AZ ALKALMAZÁS LETÖLTÉSE 1. Töltse le okostelefonjára a megfelelő alkalmazást Keresse meg a GooglePlay (Android) vagy az itunes (iphone) áruházakban. Az alkalmazás teljesen ingyenes és havidíjmentes. HAMAROSAN IR IR ihc - MAIR ihc - MIIR Letöltés innen: Az alkalmazás linkje: play.google.com Az alkalmazás linkje: itunes.apple.com 8 HASZNALATI UTASITAS 1.0

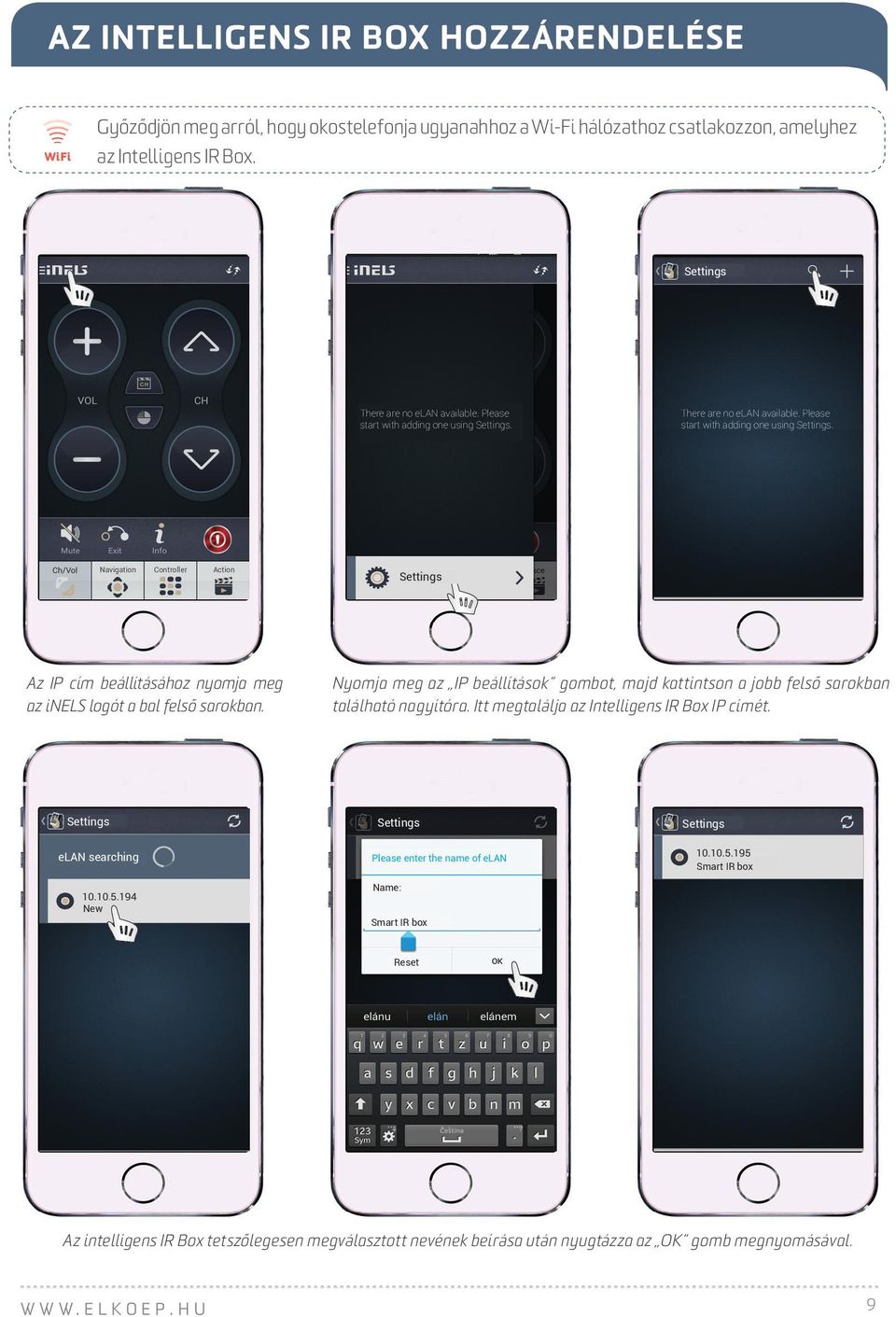

9 AZ INTELLIGENS IR BOX HOZZÁRENDELÉSE WiFi Győződjön meg arról, hogy okostelefonja ugyanahhoz a Wi-Fi hálózathoz csatlakozzon, amelyhez az Intelligens IR Box. Settings There are no elan available. Please start with adding one using Settings. There are no elan available. Please start with adding one using Settings. Navigation Controller Action Settings Az IP cím beállításához nyomja meg az inels logót a bal felső sarokban. Nyomja meg az IP beállítások gombot, majd kattintson a jobb felső sarokban található nagyítóra. Itt megtalálja az Intelligens IR Box IP címét. Settings Settings Settings elan searching New Please enter the name of elan Name: Smart IR box Smart IR box Reset Az intelligens IR Box tetszőlegesen megválasztott nevének beírása után nyugtázza az OK gomb megnyomásával. 9

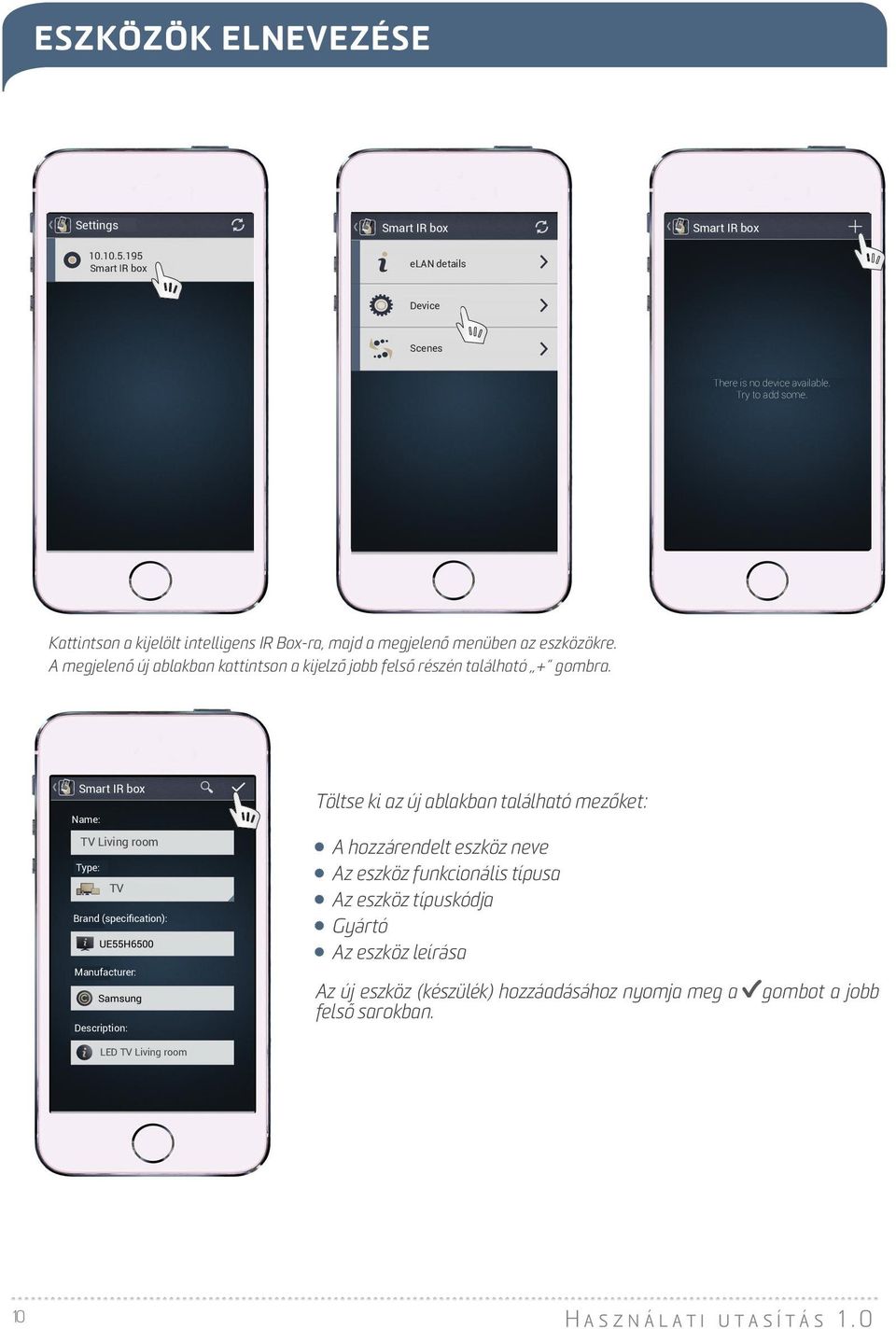

10 ESZKÖZÖK ELNEVEZÉSE Settings Smart IR box Smart IR box Smart IR box elan details Device Scenes There is no device available. Try to add some. Kattintson a kijelölt intelligens IR Box-ra, majd a megjelenő menüben az eszközökre. A megjelenő új ablakban kattintson a kijelző jobb felső részén található + gombra. Smart IR box Name: TV Living room Type: TV Brand (specification): Manufacturer: Description: LED TV Living room Töltse ki az új ablakban található mezőket: A hozzárendelt eszköz neve Az eszköz funkcionális típusa Az eszköz típuskódja Gyártó Az eszköz leírása Az új eszköz (készülék) hozzáadásához nyomja meg a felső sarokban. gombot a jobb 10 HASZNALATI UTASITAS 1.0

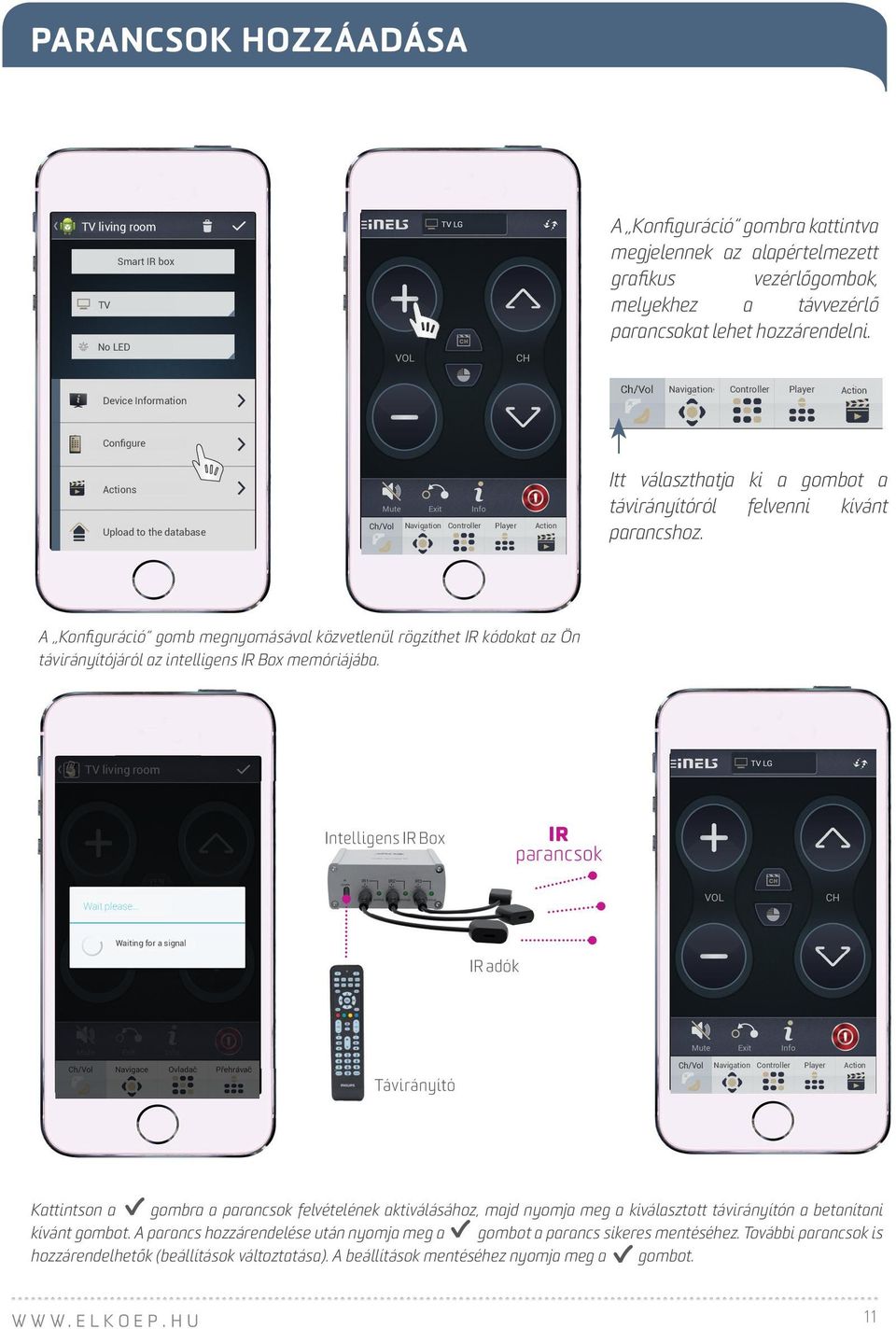

11 PARANCSOK HOZZÁADÁSA TV living room Smart IR box TV No LED A Konfiguráció gombra kattintva megjelennek az alapértelmezett grafikus vezérlőgombok, melyekhez a távvezérlő parancsokat lehet hozzárendelni. Device Information Navigation Controller Player Action Configure Actions Upload to the database Navigation Controller Player Action Itt választhatja ki a gombot a távirányítóról felvenni kívánt parancshoz. A Konfiguráció gomb megnyomásával közvetlenül rögzíthet IR kódokat az Ön távirányítójáról az intelligens IR Box memóriájába. TV living ro om Intelligens IR Box IR parancsok Wait please... Waiting for a signal IR adók Távirányító Navigation Controller Player Action Kattintson a gombra a parancsok felvételének aktiválásához, majd nyomja meg a kiválasztott távirányítón a betanítani kívánt gombot. A parancs hozzárendelése után nyomja meg a gombot a parancs sikeres mentéséhez. További parancsok is hozzárendelhetők (beállítások változtatása). A beállítások mentéséhez nyomja meg a gombot. 11

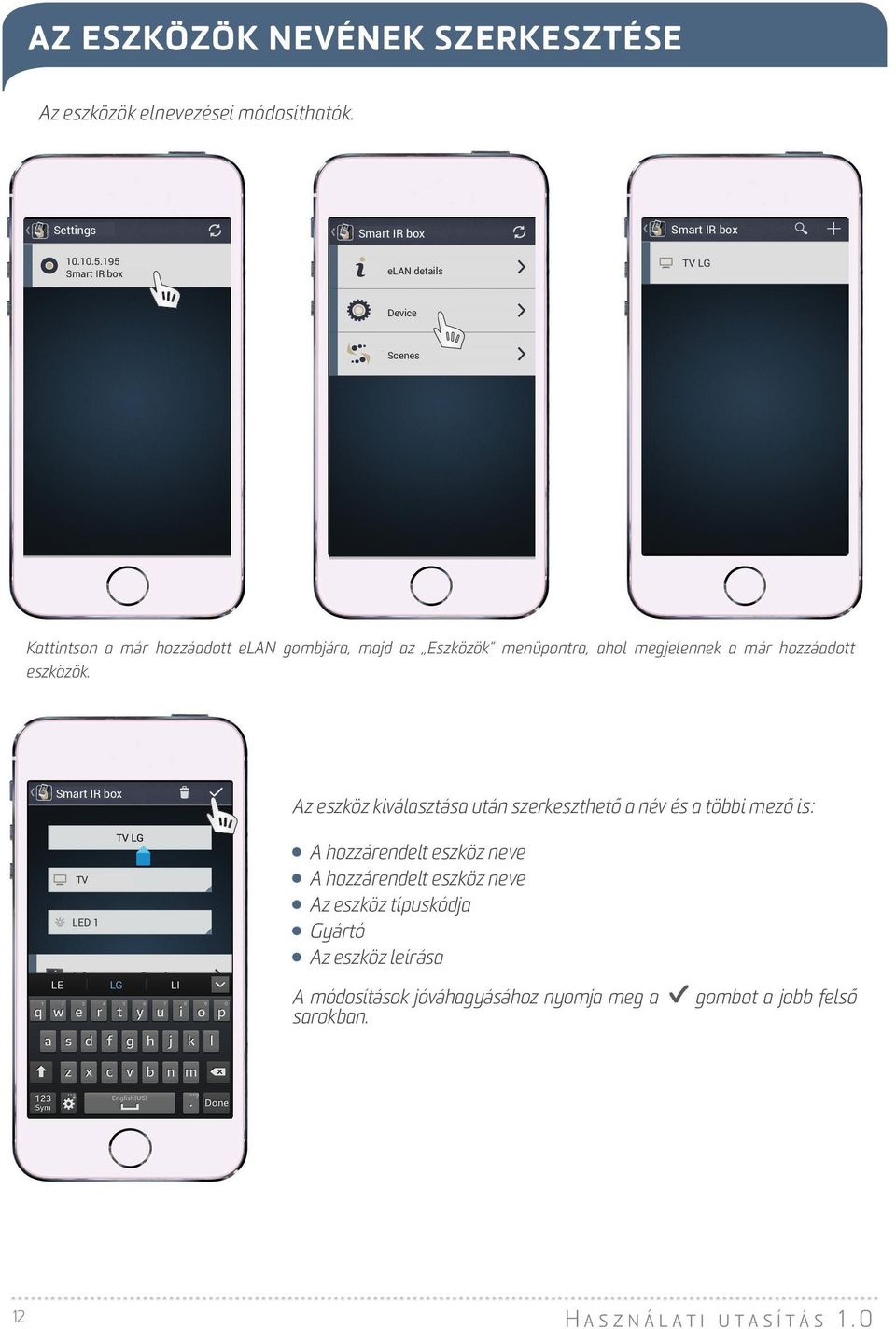

12 AZ ESZKÖZÖK NEVÉNEK SZERKESZTÉSE Az eszközök elnevezései módosíthatók. Settings Smart IR box Smart IR box Smart IR box elan details Device Scenes Kattintson a már hozzáadott elan gombjára, majd az Eszközök menüpontra, ahol megjelennek a már hozzáadott eszközök. Smart IR box TV Az eszköz kiválasztása után szerkeszthető a név és a többi mező is: A hozzárendelt eszköz neve A hozzárendelt eszköz neve Az eszköz típuskódja Gyártó Az eszköz leírása A módosítások jóváhagyásához nyomja meg a sarokban. gombot a jobb felső 12 HASZNALATI UTASITAS 1.0

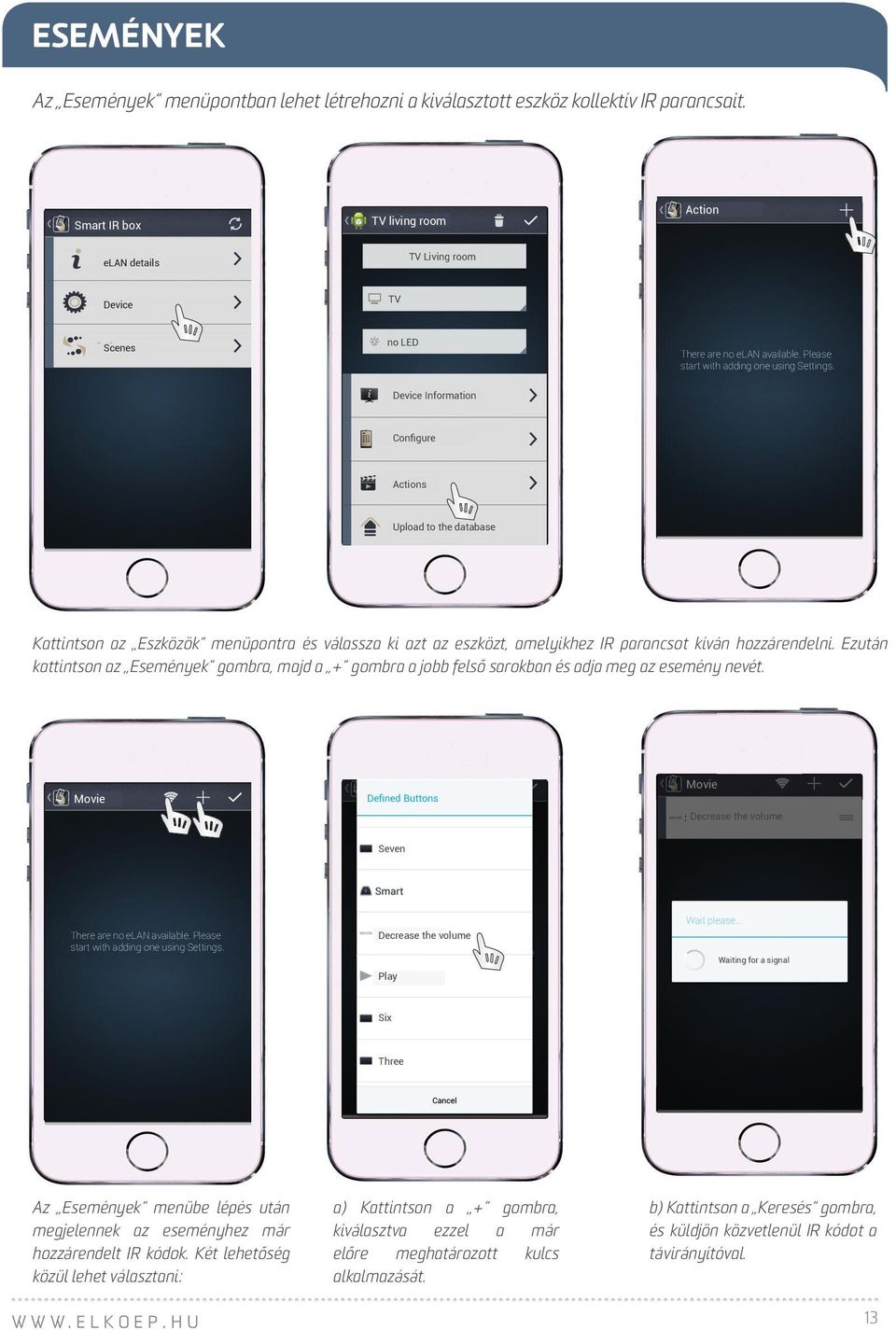

13 ESEMÉNYEK Az Események menüpontban lehet létrehozni a kiválasztott eszköz kollektív IR parancsait. Smart IR box TV living room Action elan details TV Living room Device TV Scenes no LED There are no elan available. Please start with adding one using Settings. Device Information Configure Actions Upload to the database Kattintson az Eszközök menüpontra és válassza ki azt az eszközt, amelyikhez IR parancsot kíván hozzárendelni. Ezután kattintson az Események gombra, majd a + gombra a jobb felső sarokban és adja meg az esemény nevét. Movie Defined Buttons Movie Decrease the volume Seven There are no elan available. Please start with adding one using Settings. Decrease the volume Play Wait please... Waiting for a signal Six Three Az Események menübe lépés után megjelennek az eseményhez már hozzárendelt IR kódok. Két lehetőség közül lehet választani: a) Kattintson a + gombra, kiválasztva ezzel a már előre meghatározott kulcs alkalmazását. b) Kattintson a Keresés gombra, és küldjön közvetlenül IR kódot a távirányítóval. 13

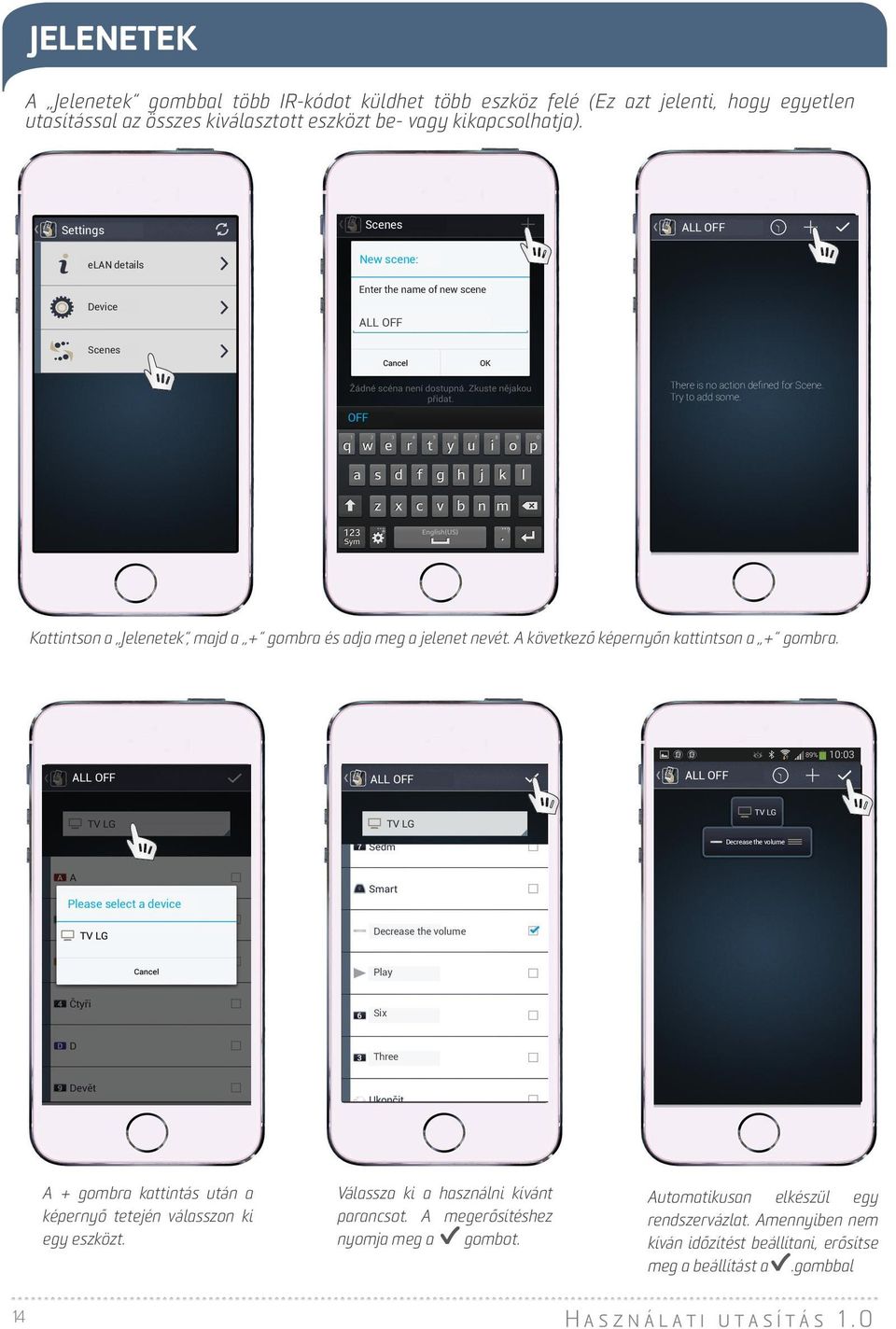

14 JELENETEK A Jelenetek gombbal több IR-kódot küldhet több eszköz felé (Ez azt jelenti, hogy egyetlen utasítással az összes kiválasztott eszközt be- vagy kikapcsolhatja). Settings elan details Device Scenes Scenes New scene: Enter the name of new scene ALL OFF ALL OFF OFF There is no action defined for Scene. Try to add some. Kattintson a Jelenetek, majd a + gombra és adja meg a jelenet nevét. A következő képernyőn kattintson a + gombra. ALL OFF ALL OFF ALL OFF Decrease the volume Please select a device Decrease the volume Play Six Three A + gombra kattintás után a képernyő tetején válasszon ki egy eszközt. Válassza ki a használni kívánt parancsot. A megerősítéshez nyomja meg a gombot. Automatikusan elkészül egy rendszervázlat. Amennyiben nem kíván időzítést beállítani, erősítse meg a beállítást a.gombbal 14 HASZNALATI UTASITAS 1.0

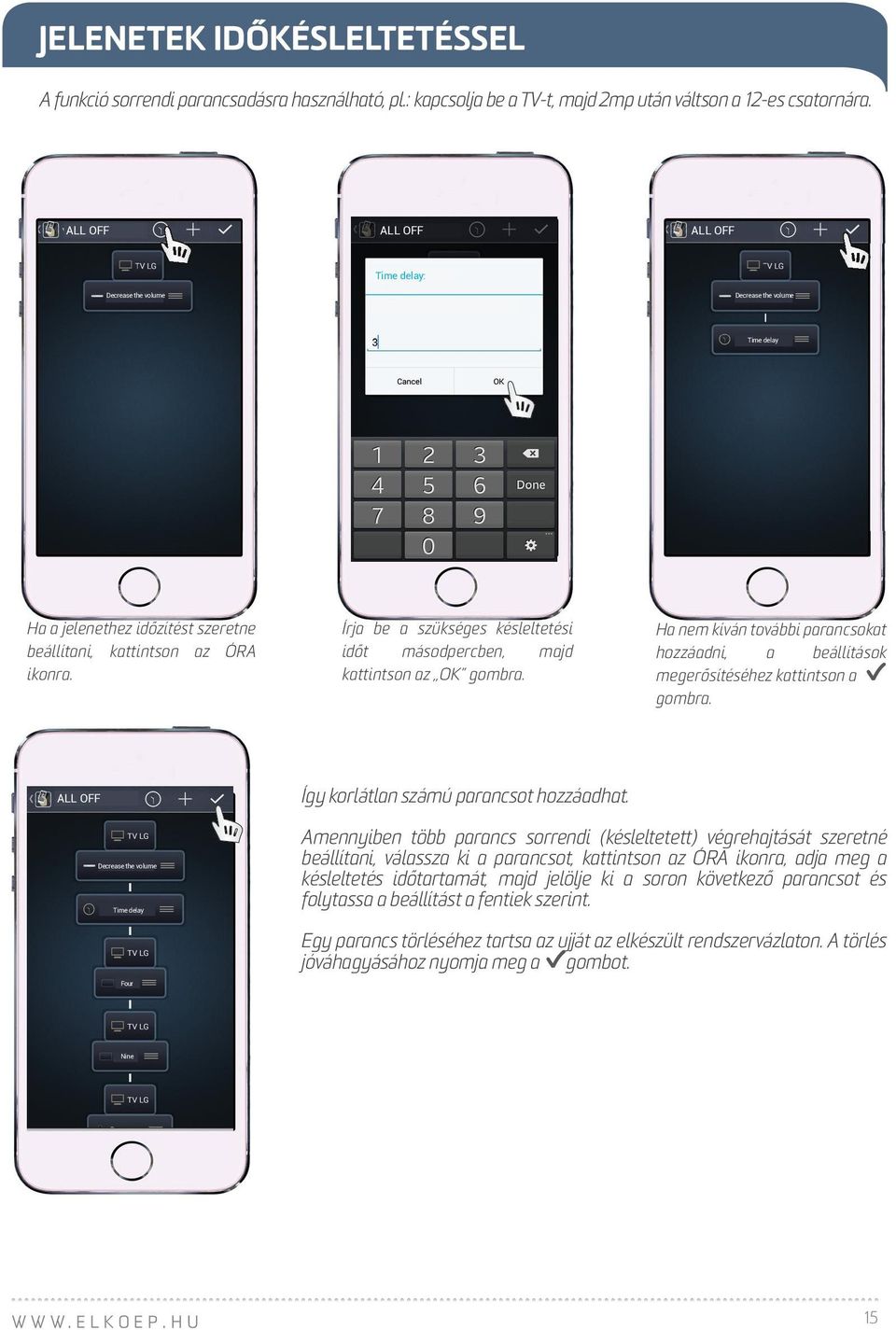

15 JELENETEK IDŐKÉSLELTETÉSSEL A funkció sorrendi parancsadásra használható, pl.: kapcsolja be a TV-t, majd 2mp után váltson a 12-es csatornára. ALL OFF ALL OFF ALL OFF Time delay: Decrease the volume Decrease the volume Time delay Ha ajelenethez időzítést szeretne beállítani, kattintson az ÓRA ikonra. Írja be a szükséges késleltetési időt másodpercben, majd kattintson az OK gombra. Ha nem kíván további parancsokat hozzáadni, a beállítások megerősítéséhez kattintson a gombra. ALL OFF Így korlátlan számú parancsot hozzáadhat. Decrease the volume Time delay Amennyiben több parancs sorrendi (késleltetett) végrehajtását szeretné beállítani, válassza ki a parancsot, kattintson az ÓRA ikonra, adja meg a késleltetés időtartamát, majd jelölje ki a soron következő parancsot és folytassa a beállítást a fentiek szerint. Egy parancs törléséhez tartsa az ujját az elkészült rendszervázlaton. A törlés jóváhagyásához nyomja meg a gombot. Four Nine 15

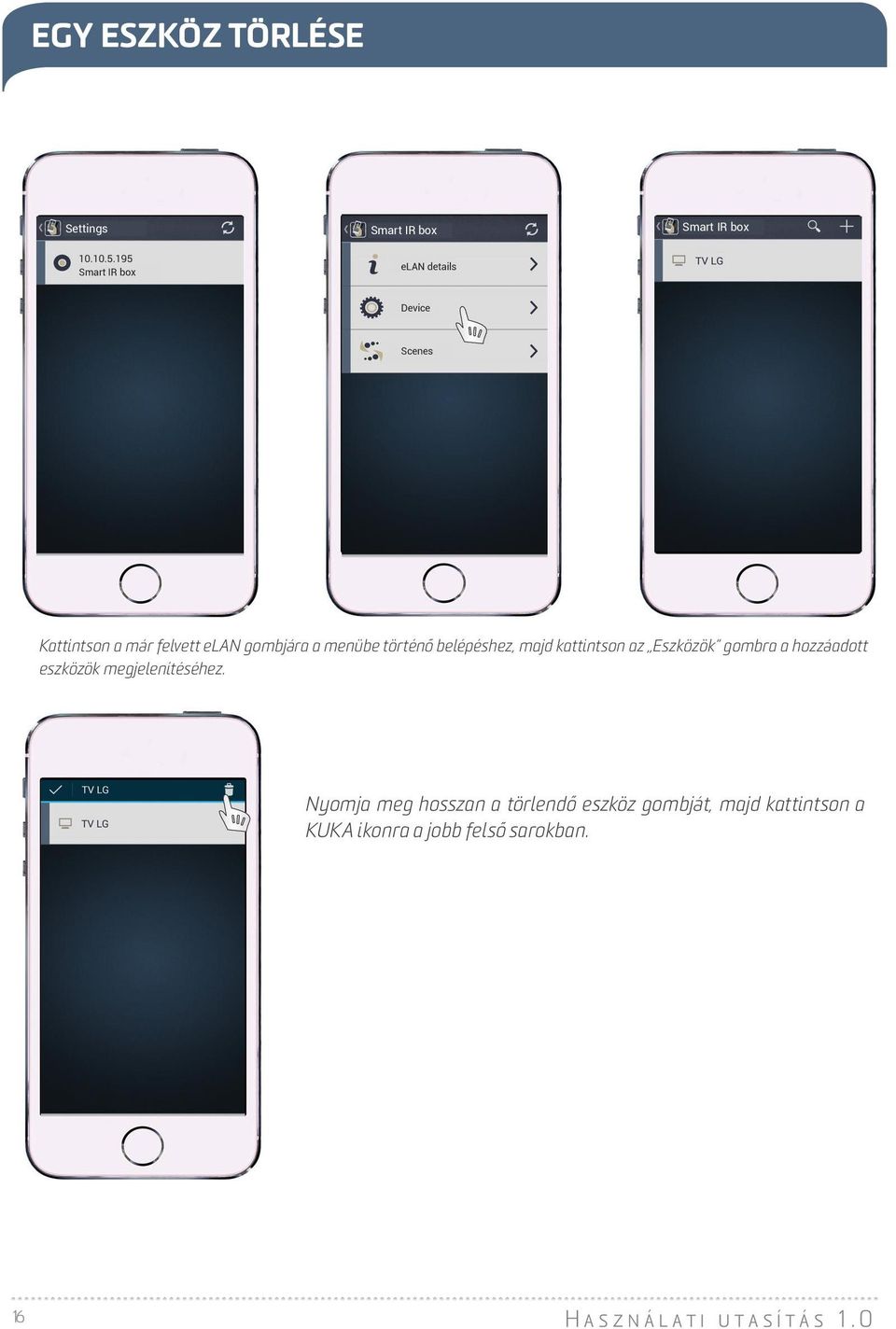

16 EGY ESZKÖZ TÖRLÉSE Settings Smart IR box Smart IR box Smart IR box elan details Device Scenes Kattintson a már felvett elan gombjára a menübe történő belépéshez, majd kattintson az Eszközök gombra a hozzáadott eszközök megjelenítéséhez. Nyomja meg hosszan a törlendő eszköz gombját, majd kattintson a KUKA ikonra a jobb felső sarokban. 16 HASZNALATI UTASITAS 1.0

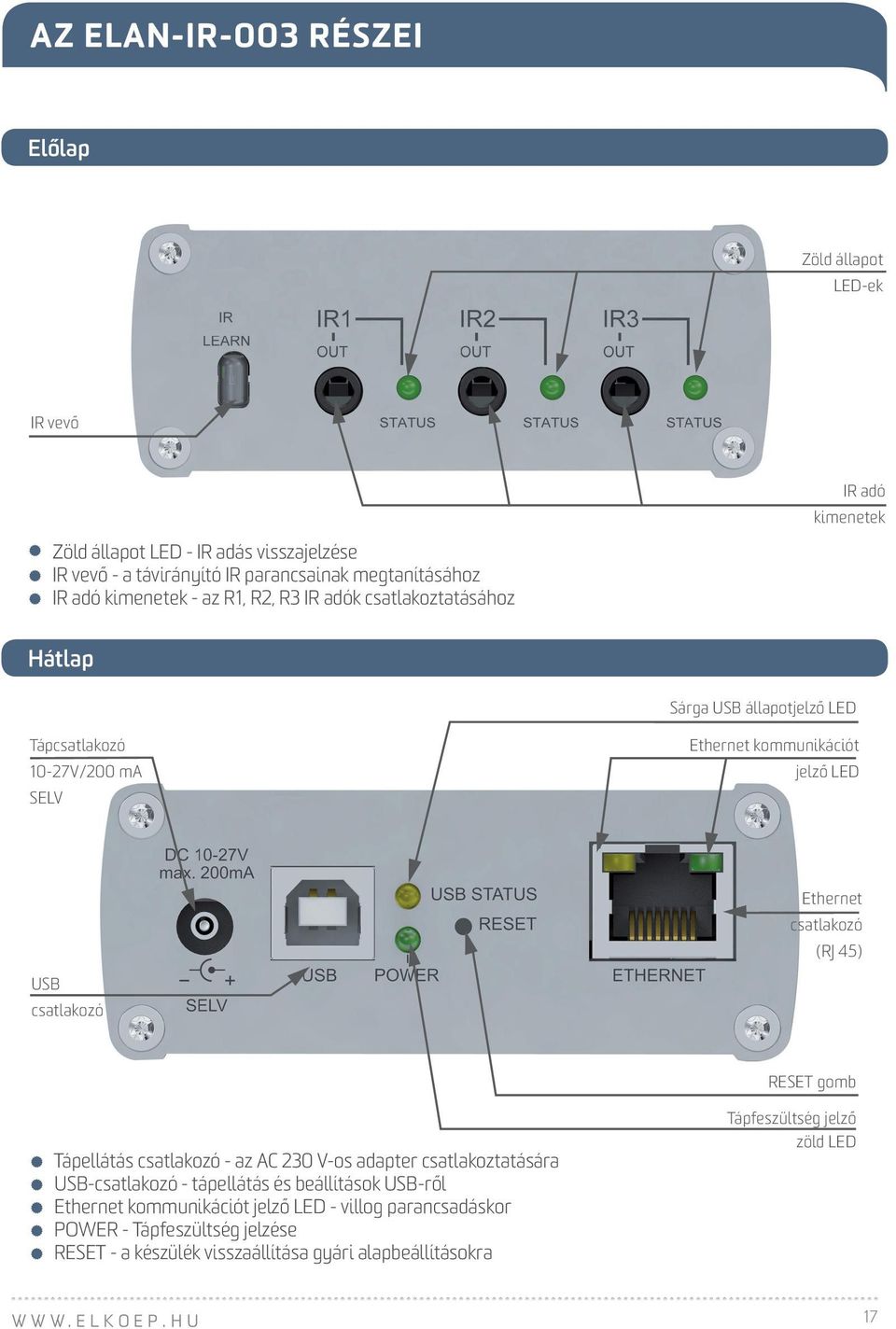

17 AZ ELAN-IR-003 RÉSZEI Előlap Zöld állapot LED-ek IR vevő Zöld állapot LED - IR adás visszajelzése IR vevő - a távirányító IR parancsainak megtanításához IR adó kimenetek - az R1, R2, R3 IR adók csatlakoztatásához IR adó kimenetek Hátlap Sárga USB állapotjelző LED Tápcsatlakozó 10-27V/200 ma SELV Ethernet kommunikációt jelző LED USB csatlakozó Ethernet csatlakozó (RJ 45) RESET gomb Tápellátás csatlakozó - az AC 230 V-os adapter csatlakoztatására USB-csatlakozó - tápellátás és beállítások USB-ről Ethernet kommunikációt jelző LED - villog parancsadáskor POWER - Tápfeszültség jelzése RESET - a készülék visszaállítása gyári alapbeállításokra Tápfeszültség jelző zöld LED 17

18 ELAN-IR-003 TECHNIKAI PARAMÉTEREK Ir érzékelő: infravörös érzékelő az IR kódok megtanulásához (hátlapon) IR vivőfrekvencia: Betanítási távolság: khz max. 1m Kimenet: 3 x IR adó Csatlakozás: Kimenet jelzése: 3 x 3,5 JACK csatlakozó, kábel hossza 1 m 3 x zöld IR1-IR3 állapotjelző LED Hatótávolság: 1m a készüléktől ETH működés jelzése: zöld LED ETH kommunikáció jelzése: sárga LED Kommunikációs interfész: Tápfeszültség/névl. áram: 10/100 Mbps (RJ45) V DC/200 ma (biztonsági törpefeszültség) Csatlakozás: Ø 2,1 mm Jack PoE tápellátás: a tápellátás feltételeinek betartása mellett (10-27 VDC/200 ma) Tápfeszültség jelzése: zöld LED További tápellátási lehetőség: Jelzése: USB-B sárga USB állapotjelző LED RESET gomb: Tápfeszültség: eszköz újraindítása / gyári beállítások visszaállítása 230 VAC/12 VDC adapterrel (szett tartalmazza) Üzemi hőmérséklet: C Tárolási hőmérséklet: Védettség: C IP 30 Szennyezettségi fok: 2 Működési helyzet: Telepítés: tetszőleges szabadon Kivitel: formatervezett doboz Méretek: Tömeg: 90 x 52 x 65 mm 136 g Gyári beállítások Felhasználónév: admin, user Jelszó: IP-cím: elkoep Alapértelmezett átjáró: x. x. x. 254* 18 HASZNALATI UTASITAS 1.0

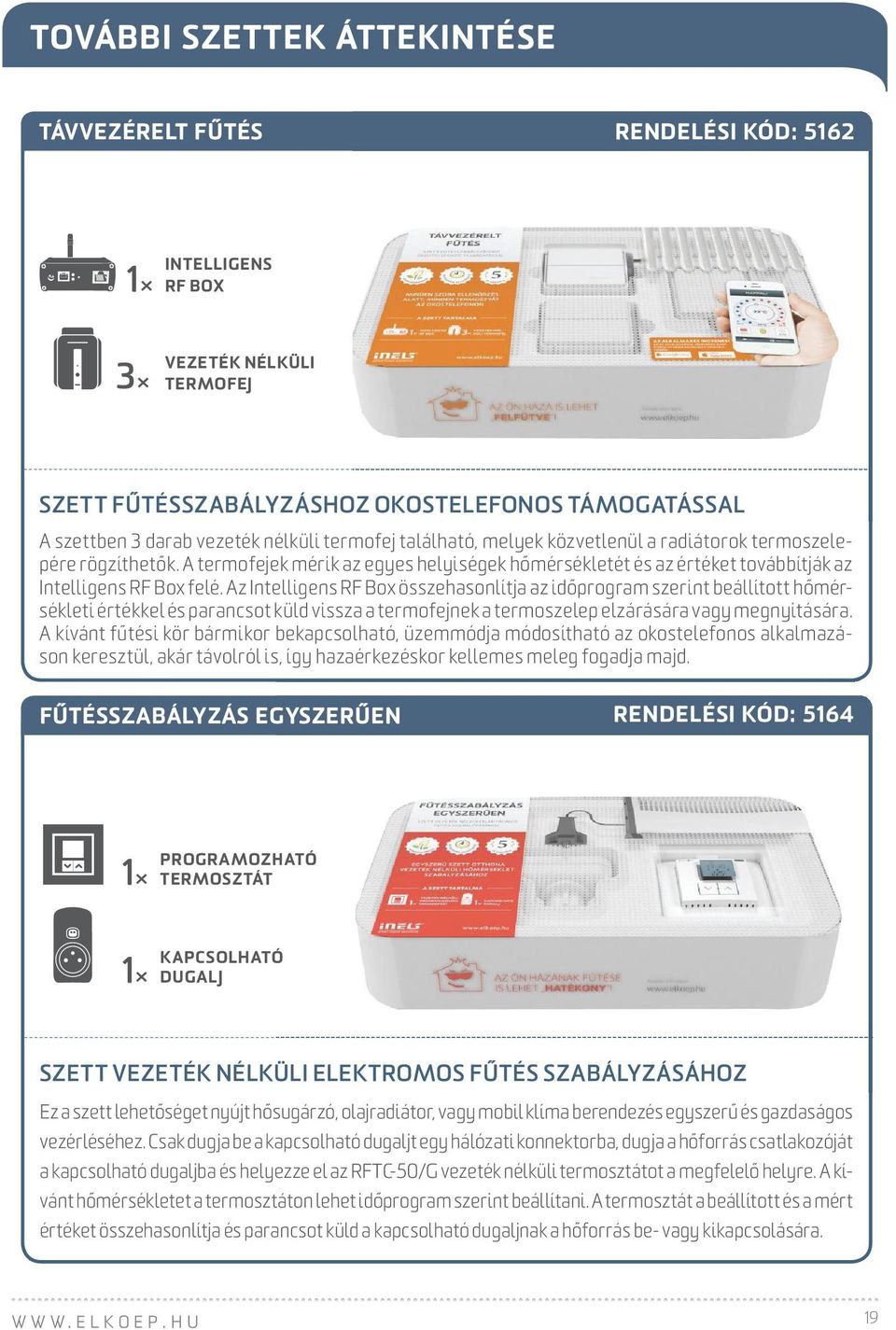

19 TOVÁBBI SZETTEK ÁTTEKINTÉSE TÁVVEZÉRELT FŰTÉS RENDELÉSI KÓD: INTELLIGENS RF BOX 3 VEZETÉK NÉLKÜLI TERMOFEJ SZETT FŰTÉSSZABÁLYZÁSHOZ OKOSTELEFONOS TÁMOGATÁSSAL A szettben 3 darab vezeték nélküli termofej található, melyek közvetlenül a radiátorok termoszelepére rögzíthetők. A termofejek mérik az egyes helyiségek hőmérsékletét és az értéket továbbítják az Intelligens RF Box felé. Az Intelligens RF Box összehasonlítja az időprogram szerint beállított hőmérsékleti értékkel és parancsot küld vissza a termofejnek a termoszelep elzárására vagy megnyitására. A kívánt fűtési kör bármikor bekapcsolható, üzemmódja módosítható az okostelefonos alkalmazáson keresztül, akár távolról is, így hazaérkezéskor kellemes meleg fogadja majd. FŰTÉSSZABÁLYZÁS EGYSZERŰEN RENDELÉSI KÓD: PROGRAMOZHATÓ TERMOSZTÁT 1 KAPCSOLHATÓ DUGALJ SZETT VEZETÉK NÉLKÜLI ELEKTROMOS FŰTÉS SZABÁLYZÁSÁHOZ Ez a szett lehetőséget nyújt hősugárzó, olajradiátor, vagy mobil klíma berendezés egyszerű és gazdaságos vezérléséhez. Csak dugja be a kapcsolható dugaljt egy hálózati konnektorba, dugja a hőforrás csatlakozóját a kapcsolható dugaljba és helyezze el az RFTC-50/G vezeték nélküli termosztátot a megfelelő helyre. A kívánt hőmérsékletet a termosztáton lehet időprogram szerint beállítani. A termosztát a beállított és a mért értéket összehasonlítja és parancsot küld a kapcsolható dugaljnak a hőforrás be- vagy kikapcsolására. 19

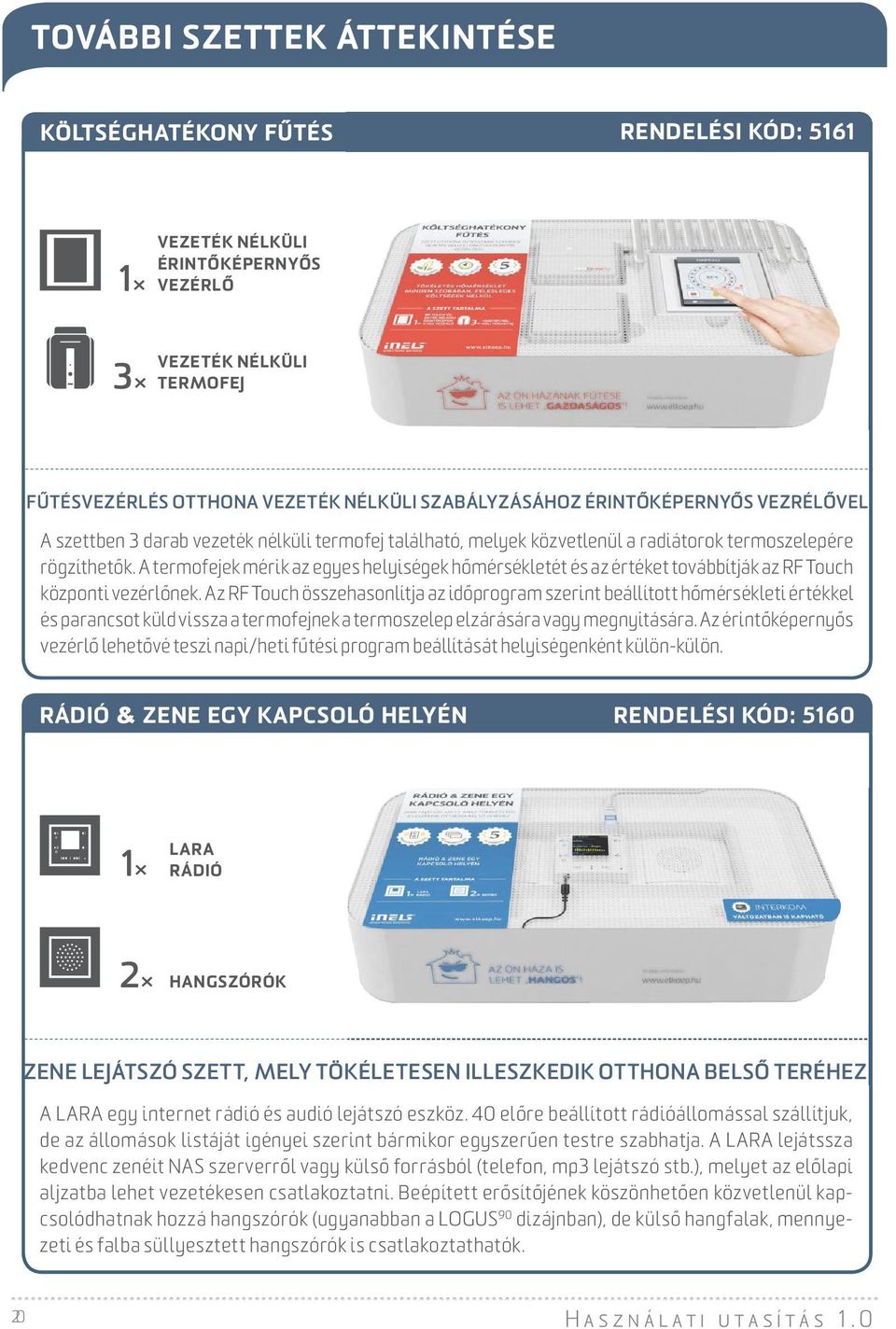

20 TOVÁBBI SZETTEK ÁTTEKINTÉSE KÖLTSÉGHATÉKONY FŰTÉS RENDELÉSI KÓD: VEZETÉK NÉLKÜLI ÉRINTŐKÉPERNYŐS VEZÉRLŐ 3 VEZETÉK NÉLKÜLI TERMOFEJ FŰTÉSVEZÉRLÉS OTTHONA VEZETÉK NÉLKÜLI SZABÁLYZÁSÁHOZ ÉRINTŐKÉPERNYŐS VEZRÉLŐVEL A szettben 3 darab vezeték nélküli termofej található, melyek közvetlenül a radiátorok termoszelepére rögzíthetők. A termofejek mérik az egyes helyiségek hőmérsékletét és az értéket továbbítják az RF Touch központi vezérlőnek. Az RF Touch összehasonlítja az időprogram szerint beállított hőmérsékleti értékkel és parancsot küld vissza a termofejnek a termoszelep elzárására vagy megnyitására. Az érintőképernyős vezérlő lehetővé teszi napi/heti fűtési program beállítását helyiségenként külön-külön. RÁDIÓ & ZENE EGY KAPCSOLÓ HELYÉN RENDELÉSI KÓD: LARA RÁDIÓ 2 HANGSZÓRÓK ZENE LEJÁTSZÓ SZETT, MELY TÖKÉLETESEN ILLESZKEDIK OTTHONA BELSŐ TERÉHEZ A LARA egy internet rádió és audió lejátszó eszköz. 40 előre beállított rádióállomással szállítjuk, de az állomások listáját igényei szerint bármikor egyszerűen testre szabhatja. A LARA lejátssza kedvenc zenéit NAS szerverről vagy külső forrásból (telefon, mp3 lejátszó stb.), melyet az előlapi aljzatba lehet vezetékesen csatlakoztatni. Beépített erősítőjének köszönhetően közvetlenül kapcsolódhatnak hozzá hangszórók (ugyanabban a LOGUS 90 dizájnban), de külső hangfalak, mennyezeti és falba süllyesztett hangszórók is csatlakoztathatók. 20 HASZNALATI UTASITAS 1.0

21 TOVÁBBI SZETTEK ÁTTEKINTÉSE A FÉNYEK JÁTÉKA RENDELÉSI KÓD: INTELLIGENS RF BOX e-lan-rf-oo3 3 VEZETÉK NÉLKÜLI SZÍNES FÉNYFORRÁS RF-RGB-LED-550 SZETT AZ OKOSTELEFONNAL TÖRTÉNŐ VILÁGÍTÁSVEZÉRLÉSHEZ Soha nem volt egyszerűbb beállítani az alkalomhoz, hangulatához megfelelő világítást, legyen az egy jó könyv olvasása, kedvenc filmjének megnézése vagy éppen egy jó házibuli a barátokkal. Minden, ami ehhez szükséges, az mindössze néhány vezeték nélküli LED izzó és egy intelligens RF Box. Segítségükkel kényelmesen, okostelefonjáról, táblagépéről vagy okos TV készülékéről vezérelheti otthona berendezéseit, beleértve a fehér vagy színes világítást és egyéb fogyasztókat is. TELJES ELLENŐRZÉS OTTHONA FELETT RENDELÉSI KÓD: INTELLIGENS IR BOX 1 VEZETÉK NÉLKÜLI KAPCSOLHATÓATÓ DUGALJ 2 SZÍNES VEZETÉK NÉLKÜLI FÉNYFORRÁS 1 KAMERA SZETT OTTHONA OKOSTELEFONOS VEZÉRLÉSÉHEZ A szett egy jól felszerelt kezdőcsomag azok számára, akik szeretnék korszerűsíteni otthonukat. A csomag tartalmaz 2 vezeték nélküli fényforrást, kapcsolható aljzatot, egy kamerát és egy intelligens RF Boxot, melyekkel kipróbálhatja a vezeték nélküli inels rendszer egységeit. Minden előre be van állítva, hogy Ön gyorsan és egyszerűen élvezhesse az irányítást! 21

22 VIRTUÁLIS SZETTEK A virtuális szettek több vezeték nélküli egységet tartalmaznak önálló termékként csomagolva és előre beállítva a telepítés megkönnyítéséhez. Áruk a szettben kedvezőbb, mintha külön-külön vásárolná meg a benne található egyes eszközöket. MELEGVIZES PADLÓFŰTÉS A vezeték nélküli hőmérséklet-szabályozó bárhol elhelyezhető a helyiségben. Méri a környezeti hőmérsékletet, összehasonlítja az időprogramban beállított hőmérséklettel és parancsot küld a kapcsolóegységnek, ami a hozzá csatlakoztatott szelepmozgatóval zárja vagy nyitja a fűtési kör termoszelepét. A kapcsolóegységgel hat önálló fűtési kör kapcsolható. A SZETT TARTALMA: RFTC-50/G - vezeték nélküli hőmérséklet-szabályozó, RFSA-66M - vezeték nélküli kapcsolóegység (6 kimenet), TELVA/230V - termoszelep mozgató. ELEKTROMOS PADLÓFŰTÉS A hőmérsékletérzékelővel egybeépített kapcsolóegység külső érzékelőjével méri a padló hőmérsékletét és továbbítja a vezeték nélküli érintőképernyős vezérlőnek, mely összehasonlítja az időprogramban beállított hőmérséklettel és parancsot küld vissza a fűtési kör be- vagy kikapcsolására. 4 hőérzékelő/kapcsoló egység csatlakoztatható. Tipp 1) a rendszer tovább bővíthető pl. RFTI-10B vezeték nélküli hőmérsékletérzékelőkkel (külső-belső érzékelő) és a hatcsatornás RFSA-66M kapcsolóegységgel, mellyel hat független fűtési kör kapcsolható. Tipp 2) a vezeték nélküli érintőképernyős vezérlő helyett használható az Intelligens RF Box, hogy okostelefonnal vezérelje készülékeit. A két típus együtt is használható vezérlésre. A SZETT TARTALMA: RFSTI-11/G - hőmérsékletérzékelővel egybeépített kapcsolóegység, RF Touch/B - vezeték nélküli érintőképernyős vezérlő. VÍZKIÖMLÉS ÉRZÉKELÉS A vezeték nélküli vízkiömlés érzékelő figyeli a kritikus helyet (pince, gödrök, aknák, fürdőszoba, mosókonyha, stb.), ha vízszivárgást, áradást érzékel, azonnal parancsot küld a kapcsolóegységnek, mely a hozzá csatlakoztatott mágneszelep segítségével elzárja a víz főcsapját. GSM kommunikátorral bővítve a rendszert SMS üzenetben értesíthető a tulajdonos az eseményről. A SZETT TARTALMA: RFUS-61 - kapcsolóegység, RFSF-1B - vezeték nélküli vízkiömlés érzékelő, FP -1 - vízérzékelő szonda. Ajánlott mágnesszelep: MPW SS 304-1/2 (3/4) 230V AC. SZÍNES RGB LED SZALAG Az okostelefonra telepített alkalmazással parancsot küldhet az Intelligens RF Boxnak, mely vezeték nélkül továbbítja azt a hozzárendelt LED szalag dimmernek a csatlakoztatott RGB LED szalag színének és/vagy fényerejének beállítására. Az alkalmazással az RGB szalag be- és kikapcsolható, beállítható a kívánt szín vagy bekapcsolható az automatikus színkeverés. Tipp 1) a színes RGB szalagok szabályzója vezérelhető az RF Pilot, az RFWB-20/40 vagy az RF KEY adóegységekkel is. Tipp 2) ha nem színes RGB szalagot kíván szabályozni a dimmerrel, használhat akár 3 egyszínű szalagot is (meleg fehér, hideg fehér, piros,...), melyek külön-külön szabályozhatók. Az RFDA-73M dimmer kimeneteihez egyszínű LED szalagból akár 10 métert is csatlakoztathat (7.2W/m). A SZETT TARTALMA: elan-rf Intelligens RF Box, RFDA-73M - dimmer, 2 x 5m színes RGB LED szalag (7.2W/m), 230V/12V/100W tápegység. 22 HASZNALATI UTASITAS 1.0

23 FELVETÉSEK ÉS MEGOLDÁSAIK AZ ESZKÖZ NEM VÁLASZOL (NEM LEHET CSATLAKOZNI A WEB-SZERVHEZ) Megoldás: Ellenőrizze a tápegység működését. Ellenőrizze, hogy a készülék csatlakoztatva van-e a tápegységhez és világít-e a tápfeszültséget jelző zöld POWER LED az előlapon. Ellenőrizze az Ethernet kapcsolatot. Ellenőrizze, hogy a sárga működést jelző LED világít-e és a zöld kommunikációt jelző LED villog-e. Eltérés esetén ellenőrizze a hálózati kapcsolatot. A KÉSZÜLÉK NEM VÁLASZOL AZ IR PARANCSOKRA Megoldás: Ellenőrizze az IR jeladó csatlakozását. Ellenőrizze, hogy az IR jeladó a vezérelt készülék IR vevője felé van-e irányítva (optikai rálátás). Ellenőrizze az alkalmazásban az IR parancsok megfelelő hozzárendeléseit. 23
