1 Traktorok XERION

2 Hisszük, hogy a méret számít, mindaddig, ameddig az el is végzi minden feladatát. A XERION nagytraktor 530 LE-jével, és számos intelligens megoldásával hatásosan bizonyítja, hogy egy magafajta méretekkel rendelkező gép is képes sokoldalú, hatékony munkavégzésre, a teljesítmény teljes átadására. További információ a xerion.claas.com oldalon 2

3 Gigantikus erő 3

4 XERION

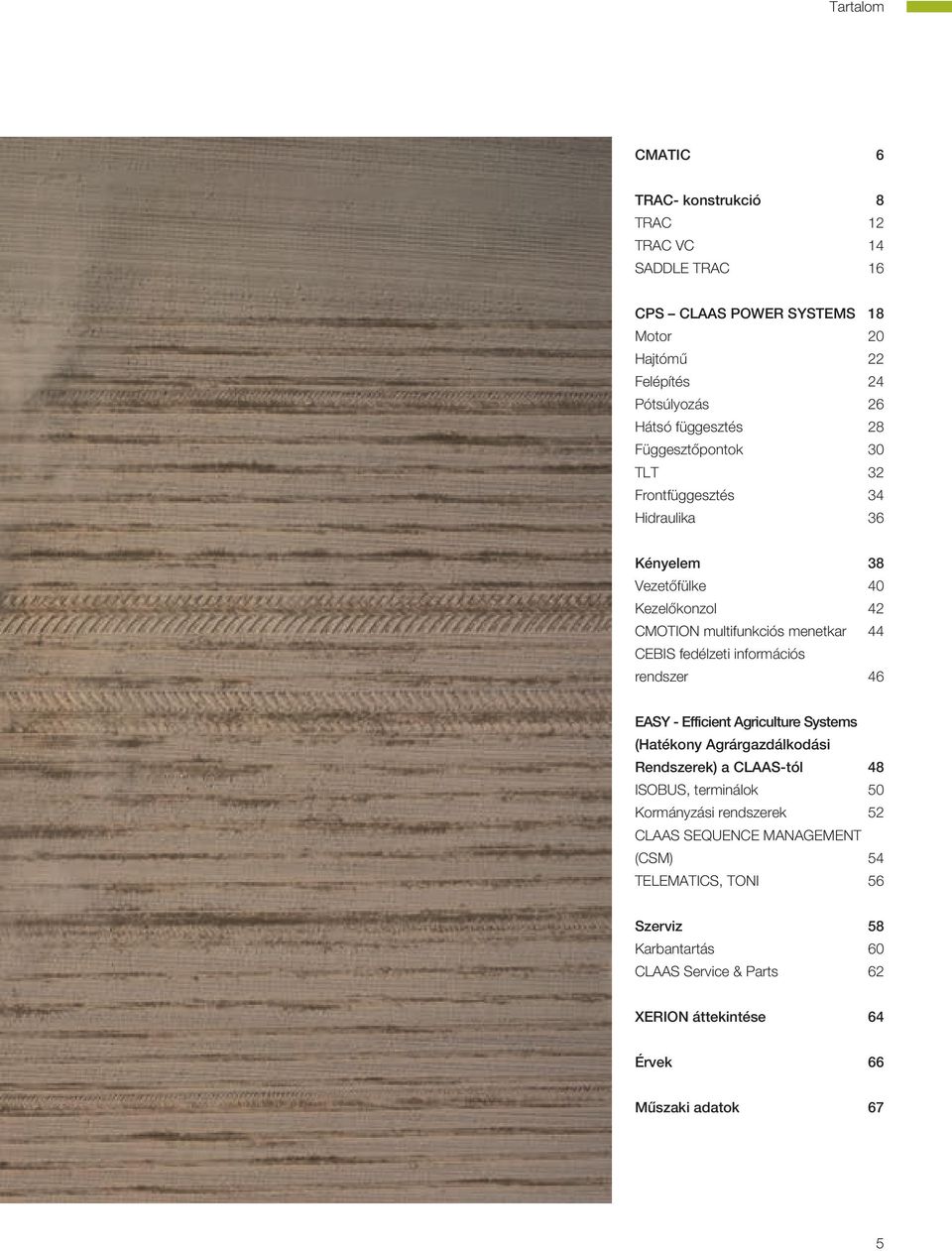

5 Tartalom CMATIC 6 TRAC- konstrukció 8 TRAC 12 TRAC VC 14 SADDLE TRAC 16 CPS CLAAS POWER SYSTEMS 18 Motor 20 Hajtómű 22 Felépítés 24 Pótsúlyozás 26 Hátsó függesztés 28 Függesztőpontok 30 TLT 32 Frontfüggesztés 34 Hidraulika 36 Kényelem 38 Vezetőfülke 40 Kezelőkonzol 42 CMOTION multifunkciós menetkar 44 CEBIS fedélzeti információs rendszer 46 EASY - Efficient Agriculture Systems (Hatékony Agrárgazdálkodási Rendszerek) a CLAAS-tól 48 ISOBUS, terminálok 50 Kormányzási rendszerek 52 CLAAS SEQUENCE MANAGEMENT (CSM) 54 TELEMATICS, TONI 56 Szerviz 58 Karbantartás 60 CLAAS Service & Parts 62 XERION áttekintése 64 Érvek 66 Műszaki adatok 67 5

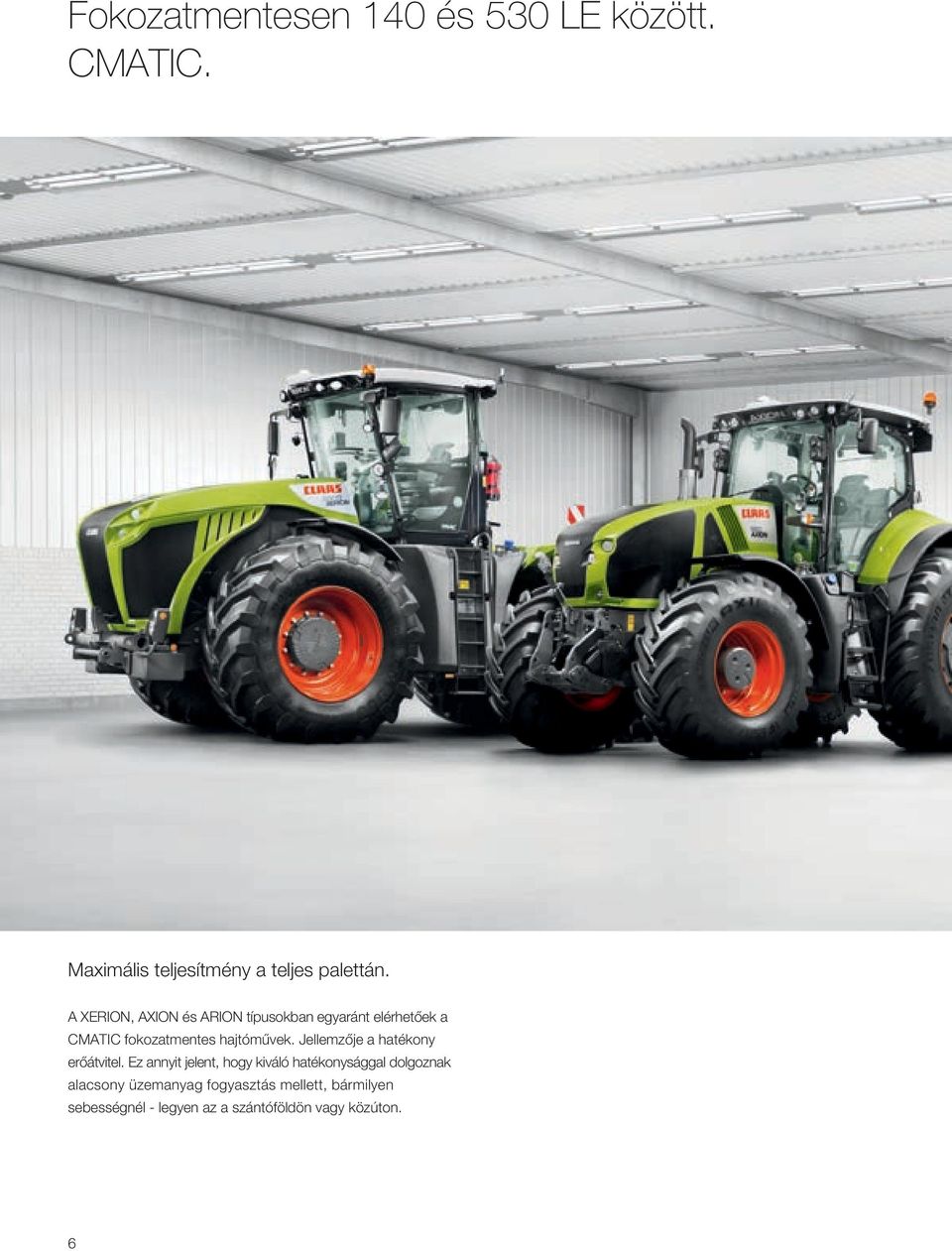

6 Fokozatmentesen 140 és 530 LE között. CMATIC. Maximális teljesítmény a teljes palettán. A XERION, AXION és ARION típusokban egyaránt elérhetőek a CMATIC fokozatmentes hajtóművek. Jellemzője a hatékony erőátvitel. Ez annyit jelent, hogy kiváló hatékonysággal dolgoznak alacsony üzemanyag fogyasztás mellett, bármilyen sebességnél - legyen az a szántóföldön vagy közúton. 6

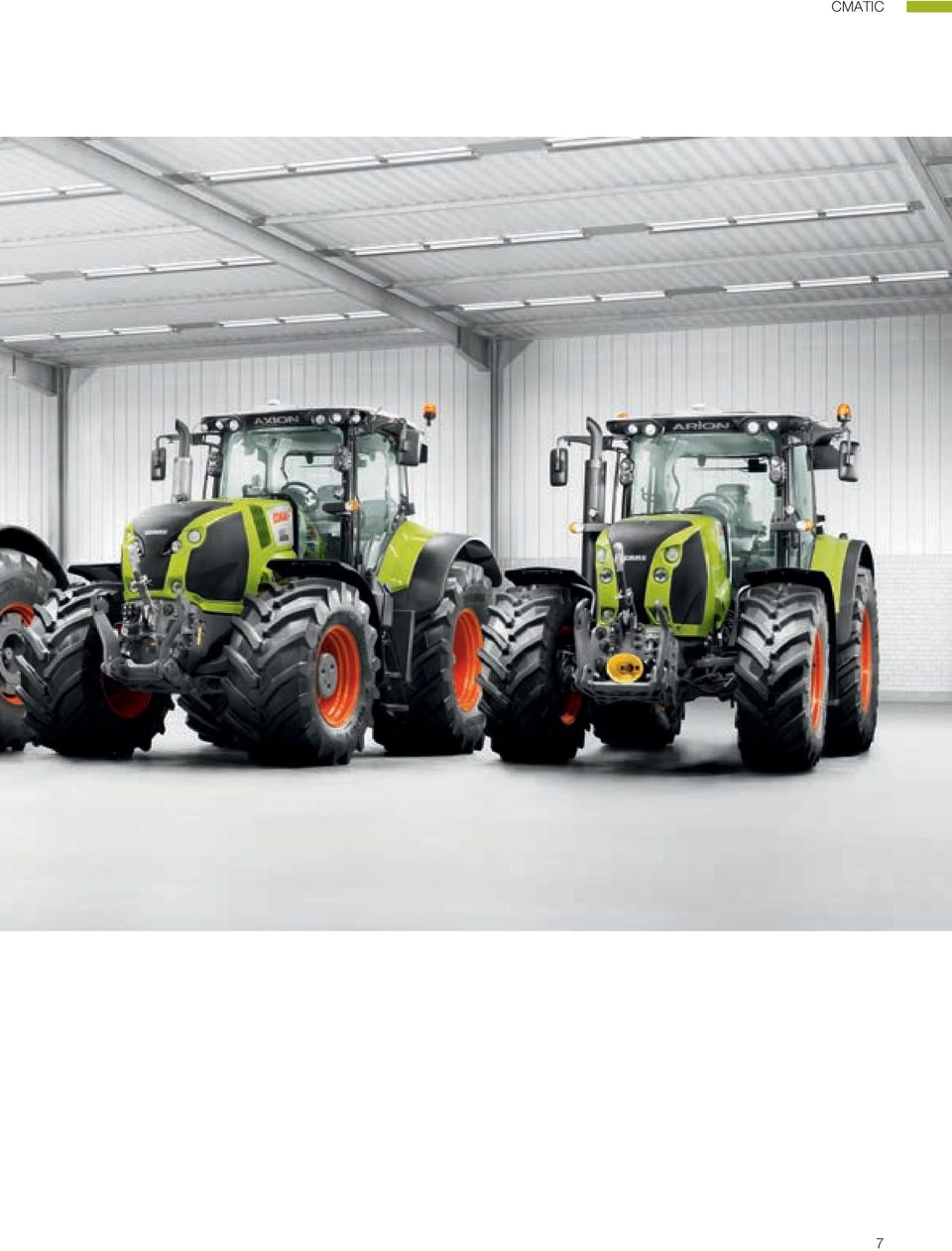

7 CMATIC 7

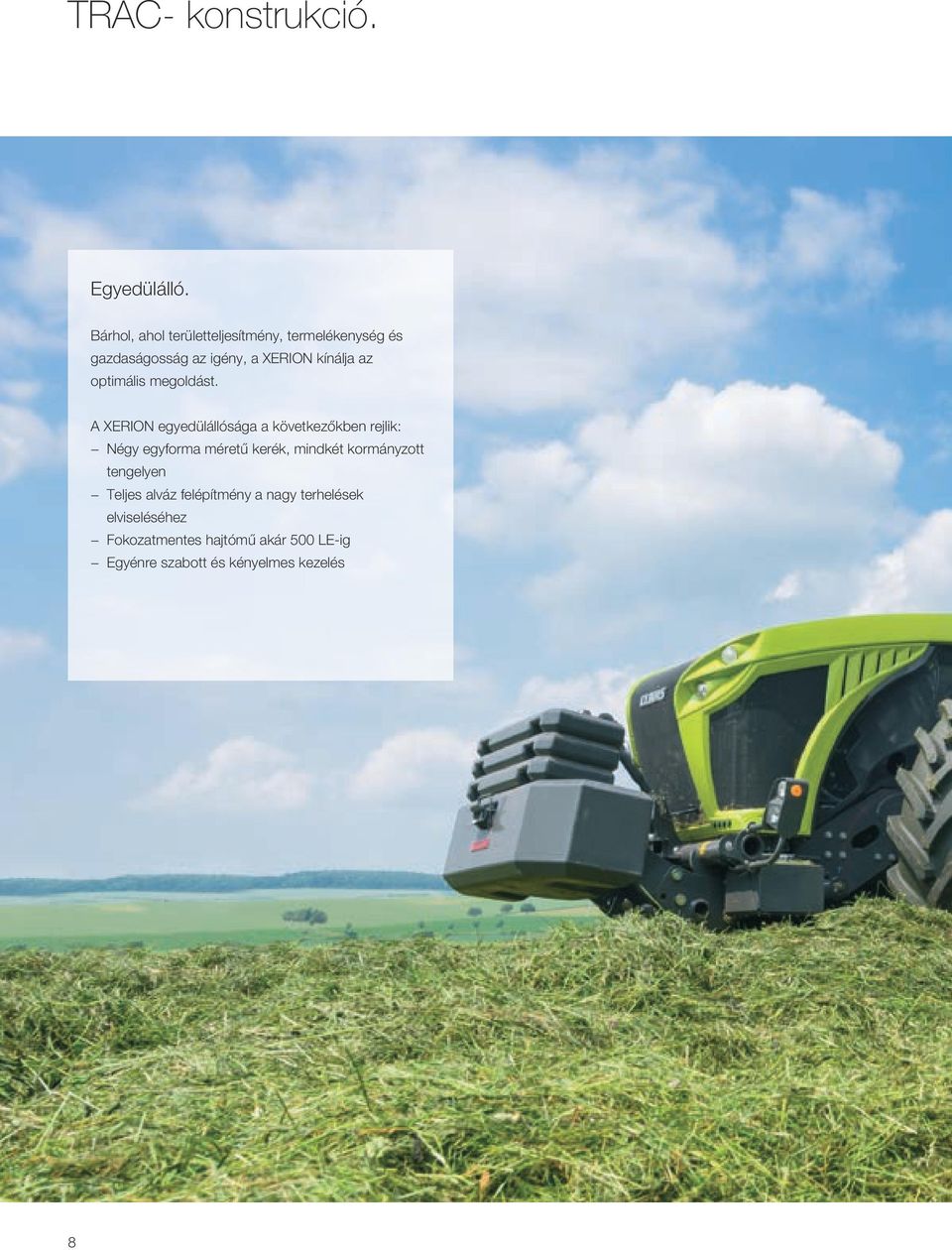

8 TRAC- konstrukció. Egyedülálló. Bárhol, ahol területteljesítmény, termelékenység és gazdaságosság az igény, a XERION kínálja az optimális megoldást. A XERION egyedülállósága a következőkben rejlik: Négy egyforma méretű kerék, mindkét kormányzott tengelyen Teljes alváz felépítmény a nagy terhelések elviseléséhez Fokozatmentes hajtómű akár 500 LE-ig Egyénre szabott és kényelmes kezelés 8

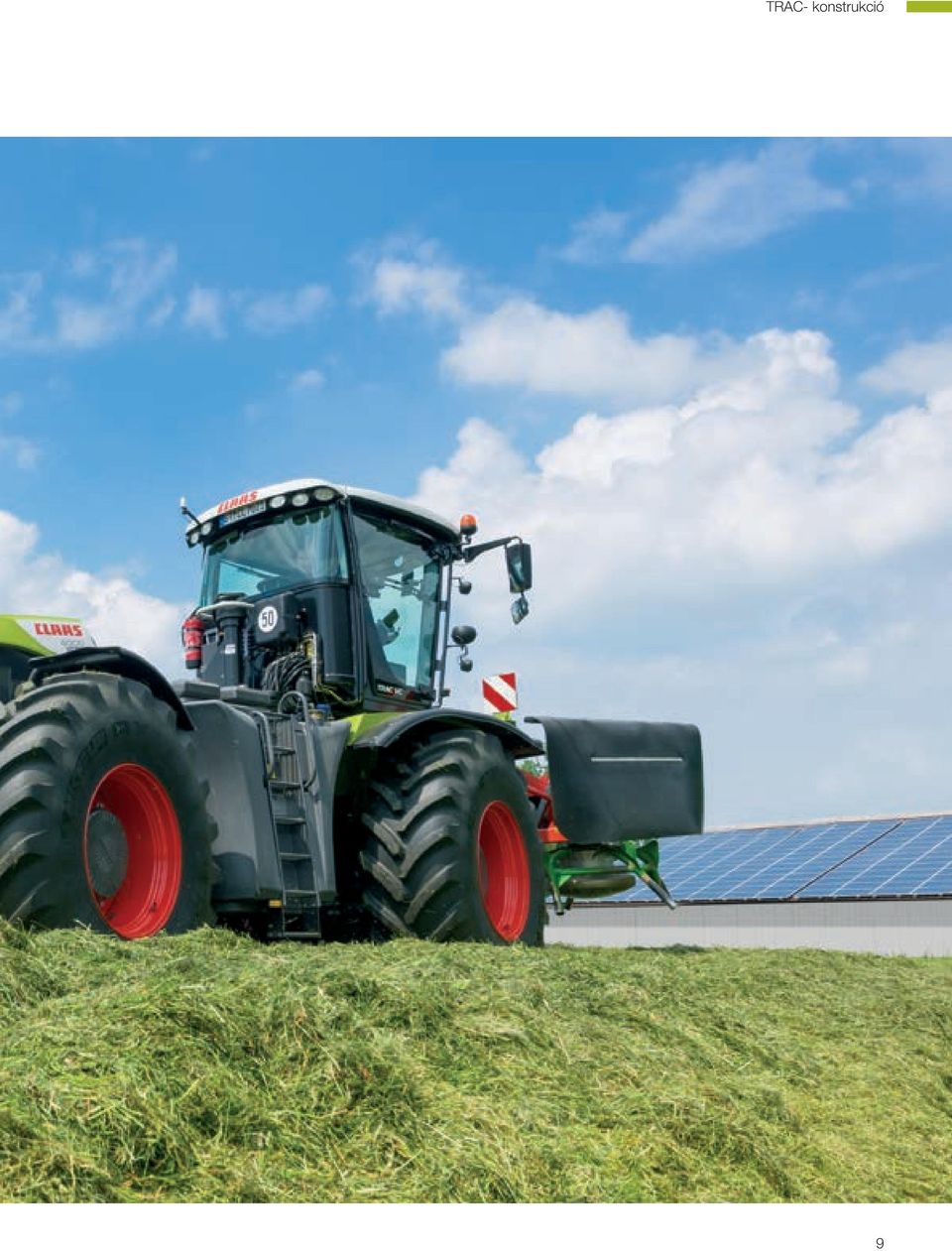

9 TRAC- konstrukció 9

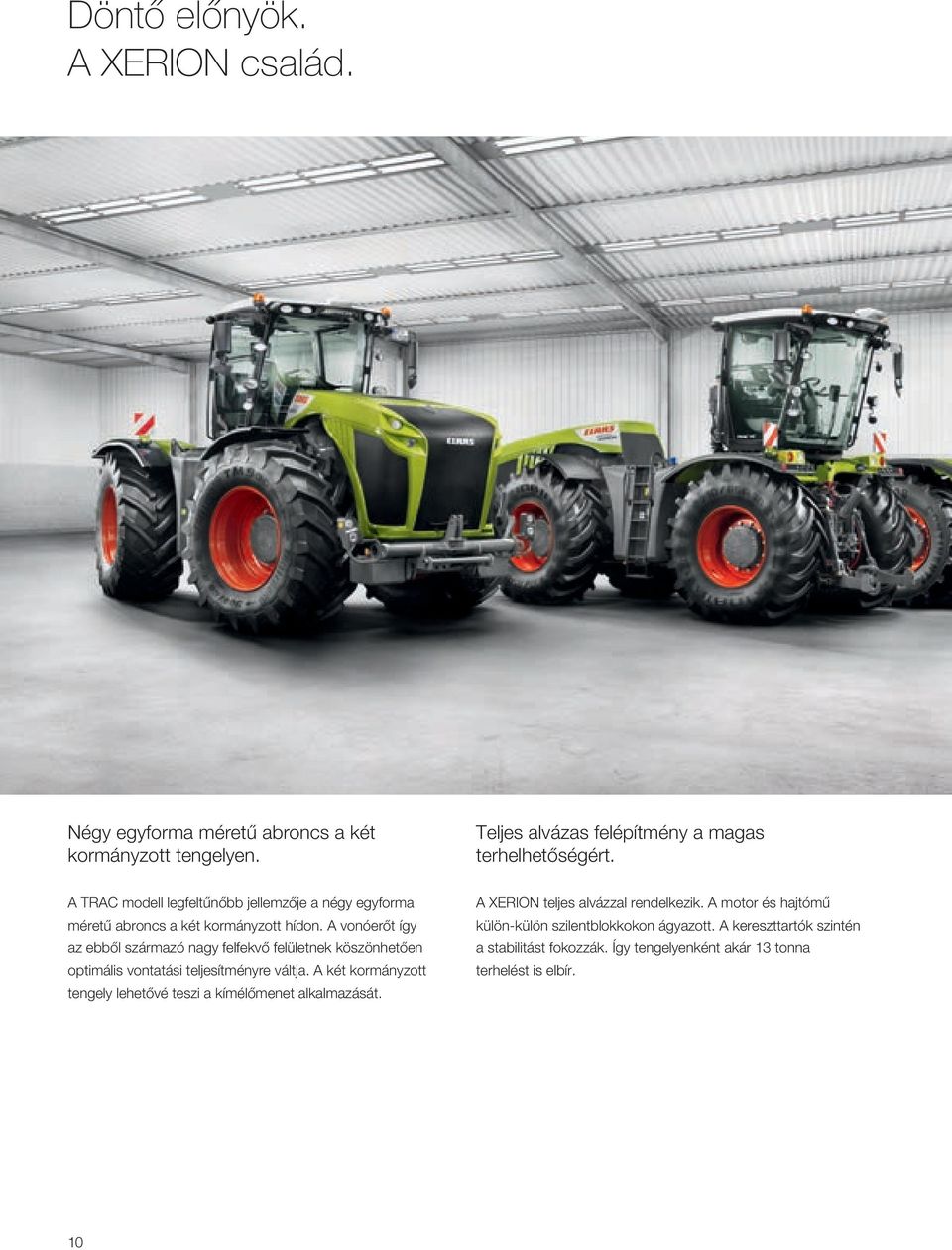

10 Döntő előnyök. A XERION család. Négy egyforma méretű abroncs a két kormányzott tengelyen. Teljes alvázas felépítmény a magas terhelhetőségért. A TRAC modell legfeltűnőbb jellemzője a négy egyforma méretű abroncs a két kormányzott hídon. A vonóerőt így az ebből származó nagy felfekvő felületnek köszönhetően optimális vontatási teljesítményre váltja. A két kormányzott tengely lehetővé teszi a kímélőmenet alkalmazását. A XERION teljes alvázzal rendelkezik. A motor és hajtómű külön-külön szilentblokkokon ágyazott. A kereszttartók szintén a stabilitást fokozzák. Így tengelyenként akár 13 tonna terhelést is elbír. 10

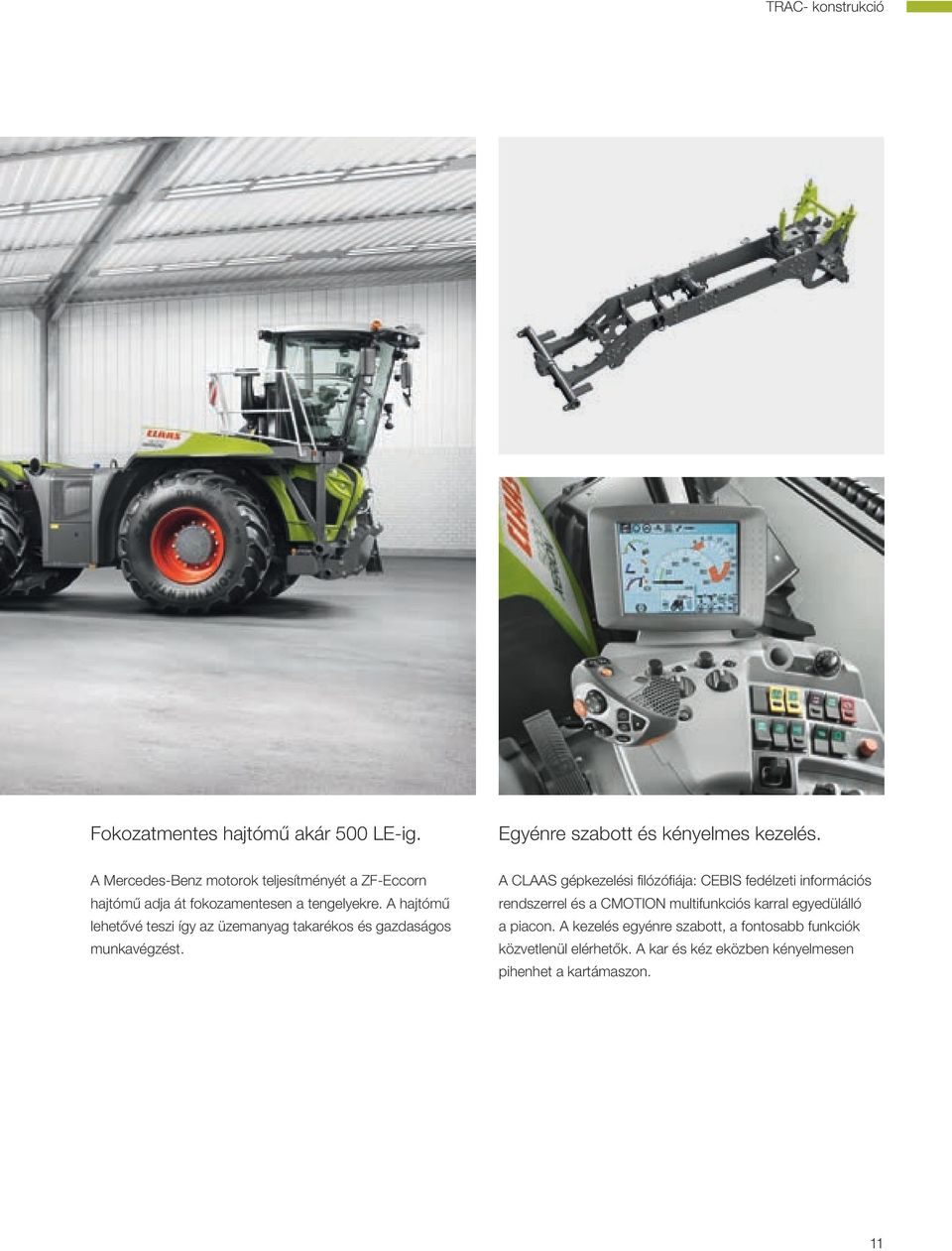

11 TRAC- konstrukció Fokozatmentes hajtómű akár 500 LE-ig. Egyénre szabott és kényelmes kezelés. A Mercedes-Benz motorok teljesítményét a ZF-Eccorn hajtómű adja át fokozamentesen a tengelyekre. A hajtómű lehetővé teszi így az üzemanyag takarékos és gazdaságos munkavégzést. A CLAAS gépkezelési filózófiája: CEBIS fedélzeti információs rendszerrel és a CMOTION multifunkciós karral egyedülálló a piacon. A kezelés egyénre szabott, a fontosabb funkciók közvetlenül elérhetők. A kar és kéz eközben kényelmesen pihenhet a kartámaszon. 11

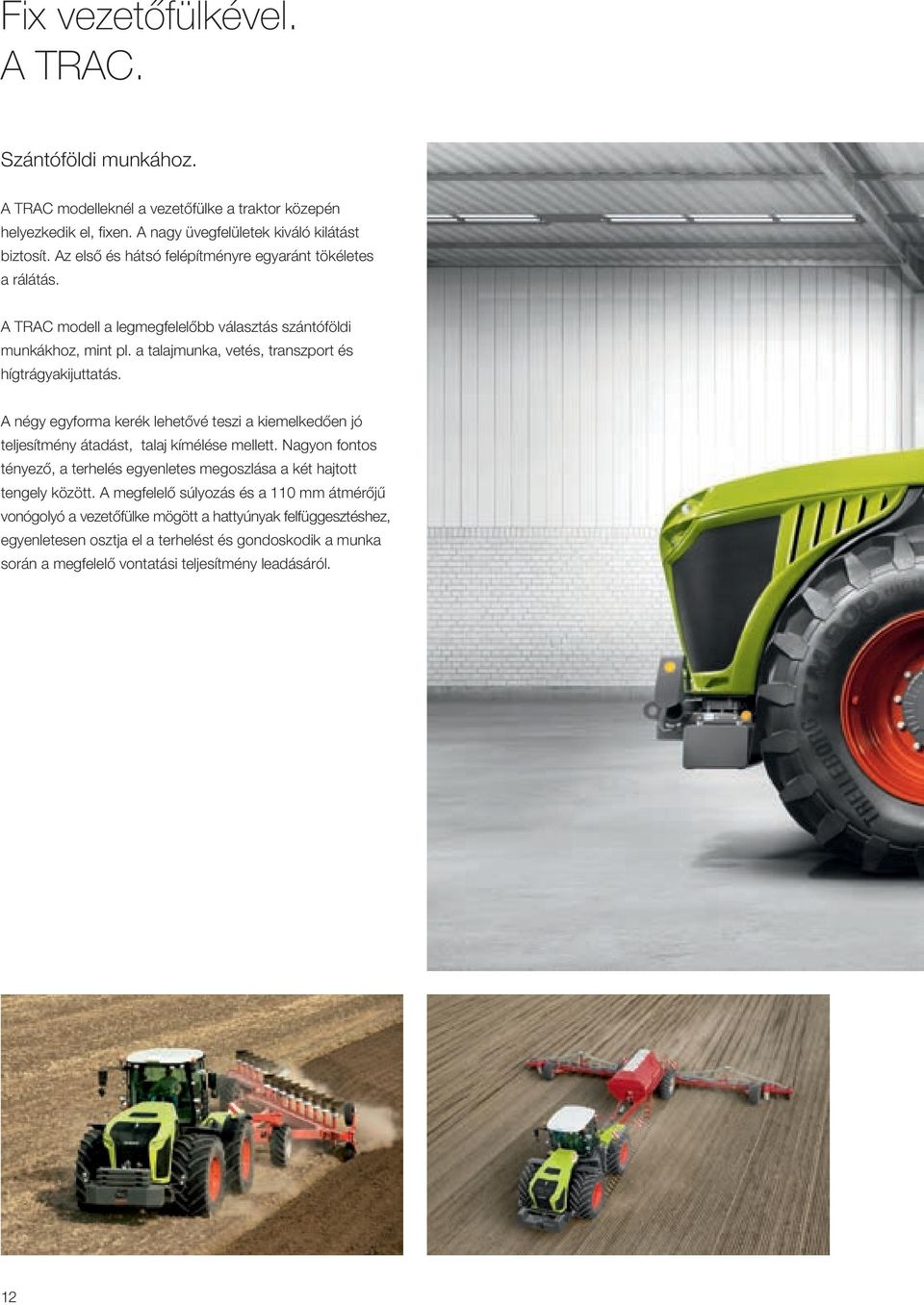

12 Fix vezetőfülkével. A TRAC. Szántóföldi munkához. A TRAC modelleknél a vezetőfülke a traktor közepén helyezkedik el, fixen. A nagy üvegfelületek kiváló kilátást biztosít. Az első és hátsó felépítményre egyaránt tökéletes a rálátás. A TRAC modell a legmegfelelőbb választás szántóföldi munkákhoz, mint pl. a talajmunka, vetés, transzport és hígtrágyakijuttatás. A négy egyforma kerék lehetővé teszi a kiemelkedően jó teljesítmény átadást, talaj kímélése mellett. Nagyon fontos tényező, a terhelés egyenletes megoszlása a két hajtott tengely között. A megfelelő súlyozás és a 110 mm átmérőjű vonógolyó a vezetőfülke mögött a hattyúnyak felfüggesztéshez, egyenletesen osztja el a terhelést és gondoskodik a munka során a megfelelő vontatási teljesítmény leadásáról. 12

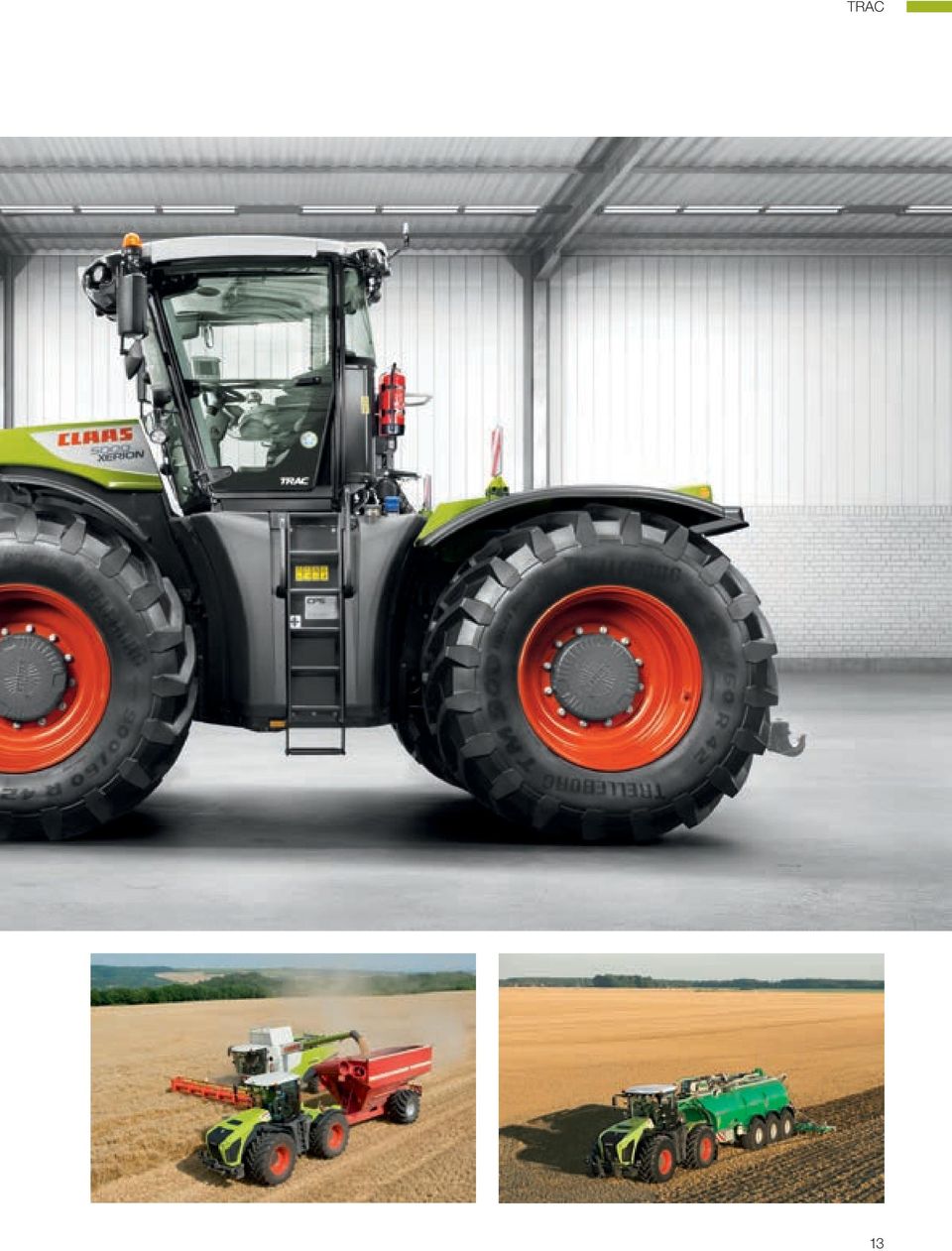

13 TRAC 13

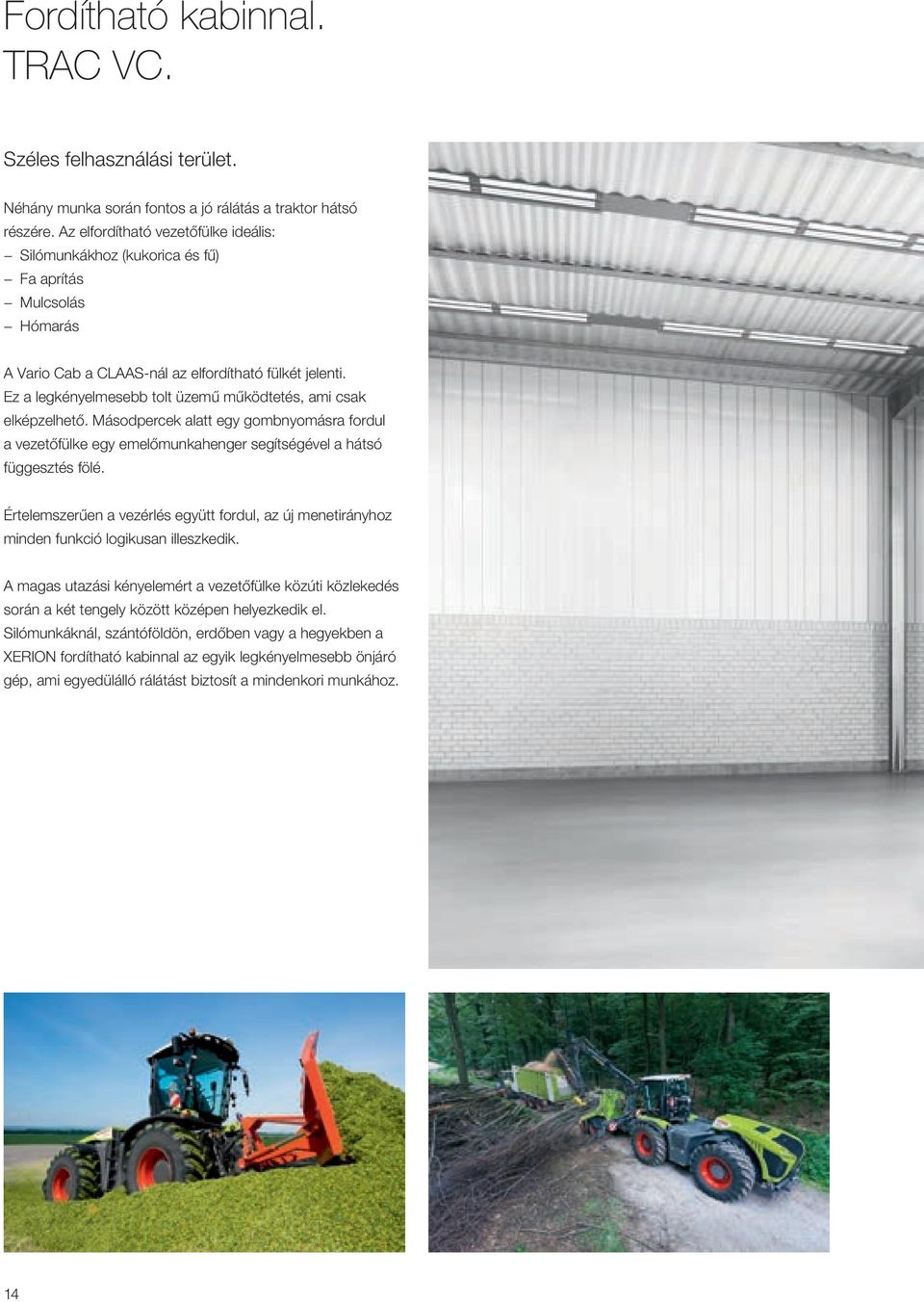

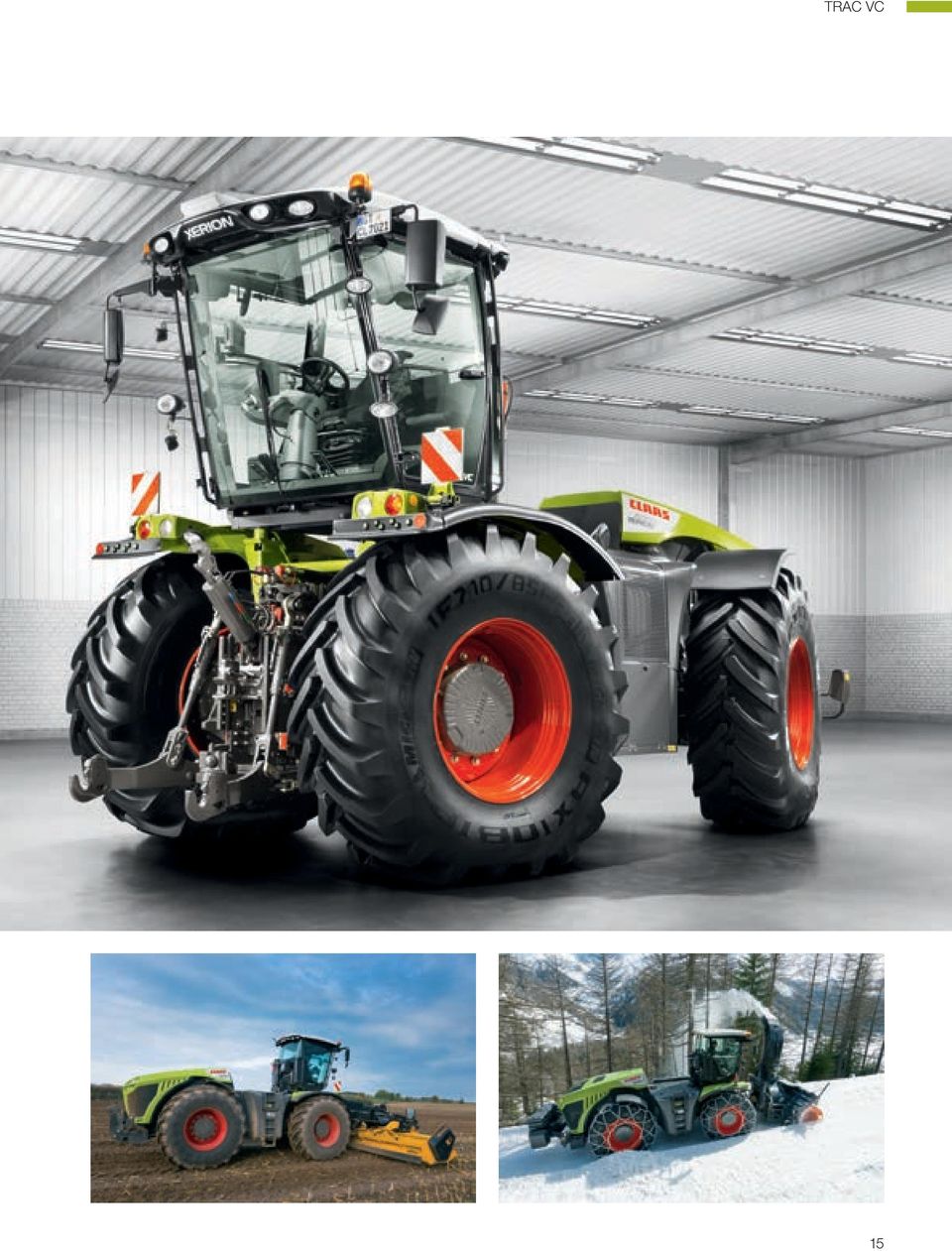

14 Fordítható kabinnal. TRAC VC. Széles felhasználási terület. Néhány munka során fontos a jó rálátás a traktor hátsó részére. Az elfordítható vezetőfülke ideális: Silómunkákhoz (kukorica és fű) Fa aprítás Mulcsolás Hómarás A Vario Cab a CLAAS-nál az elfordítható fülkét jelenti. Ez a legkényelmesebb tolt üzemű működtetés, ami csak elképzelhető. Másodpercek alatt egy gombnyomásra fordul a vezetőfülke egy emelőmunkahenger segítségével a hátsó függesztés fölé. Értelemszerűen a vezérlés együtt fordul, az új menetirányhoz minden funkció logikusan illeszkedik. A magas utazási kényelemért a vezetőfülke közúti közlekedés során a két tengely között középen helyezkedik el. Silómunkáknál, szántóföldön, erdőben vagy a hegyekben a XERION fordítható kabinnal az egyik legkényelmesebb önjáró gép, ami egyedülálló rálátást biztosít a mindenkori munkához. 14

15 TRAC VC 15

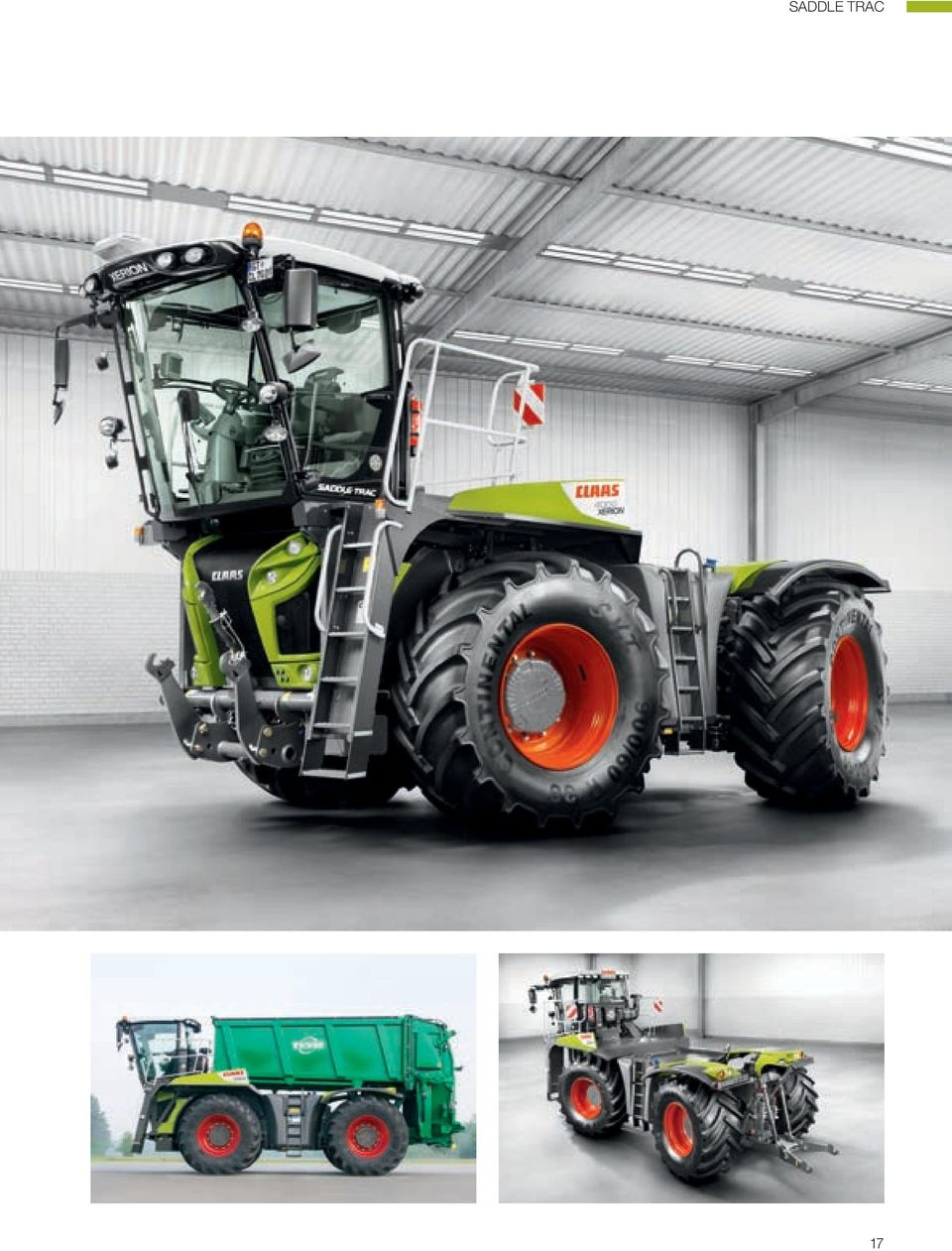

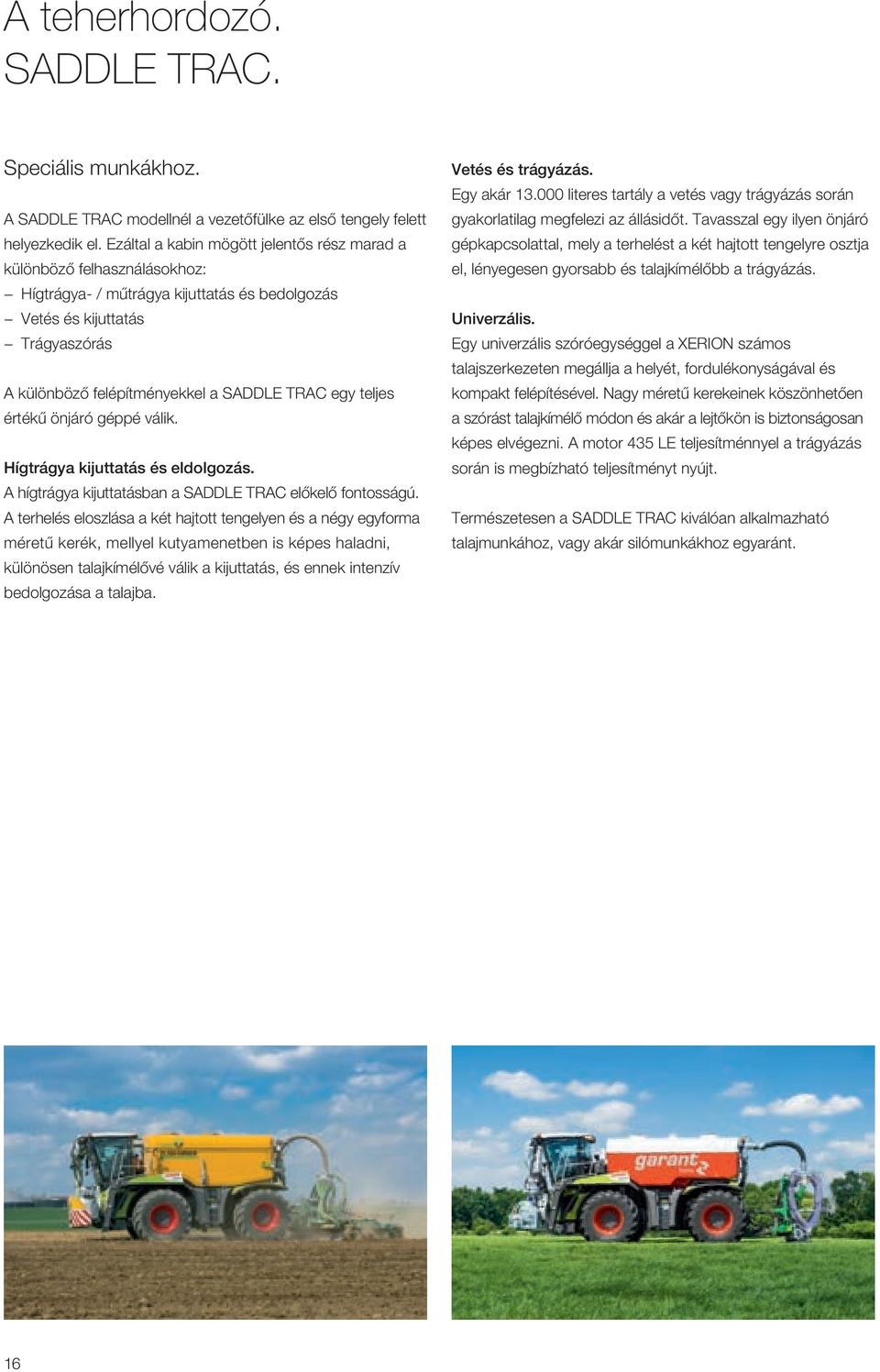

16 A teherhordozó. SADDLE TRAC. Speciális munkákhoz. A SADDLE TRAC modellnél a vezetőfülke az első tengely felett helyezkedik el. Ezáltal a kabin mögött jelentős rész marad a különböző felhasználásokhoz: Hígtrágya- / műtrágya kijuttatás és bedolgozás Vetés és kijuttatás Trágyaszórás A különböző felépítményekkel a SADDLE TRAC egy teljes értékű önjáró géppé válik. Hígtrágya kijuttatás és eldolgozás. A hígtrágya kijuttatásban a SADDLE TRAC előkelő fontosságú. A terhelés eloszlása a két hajtott tengelyen és a négy egyforma méretű kerék, mellyel kutyamenetben is képes haladni, különösen talajkímélővé válik a kijuttatás, és ennek intenzív bedolgozása a talajba. Vetés és trágyázás. Egy akár literes tartály a vetés vagy trágyázás során gyakorlatilag megfelezi az állásidőt. Tavasszal egy ilyen önjáró gépkapcsolattal, mely a terhelést a két hajtott tengelyre osztja el, lényegesen gyorsabb és talajkímélőbb a trágyázás. Univerzális. Egy univerzális szóróegységgel a XERION számos talajszerkezeten megállja a helyét, fordulékonyságával és kompakt felépítésével. Nagy méretű kerekeinek köszönhetően a szórást talajkímélő módon és akár a lejtőkön is biztonságosan képes elvégezni. A motor 435 LE teljesítménnyel a trágyázás során is megbízható teljesítményt nyújt. Természetesen a SADDLE TRAC kiválóan alkalmazható talajmunkához, vagy akár silómunkákhoz egyaránt. 16

17 SADDLE TRAC 17

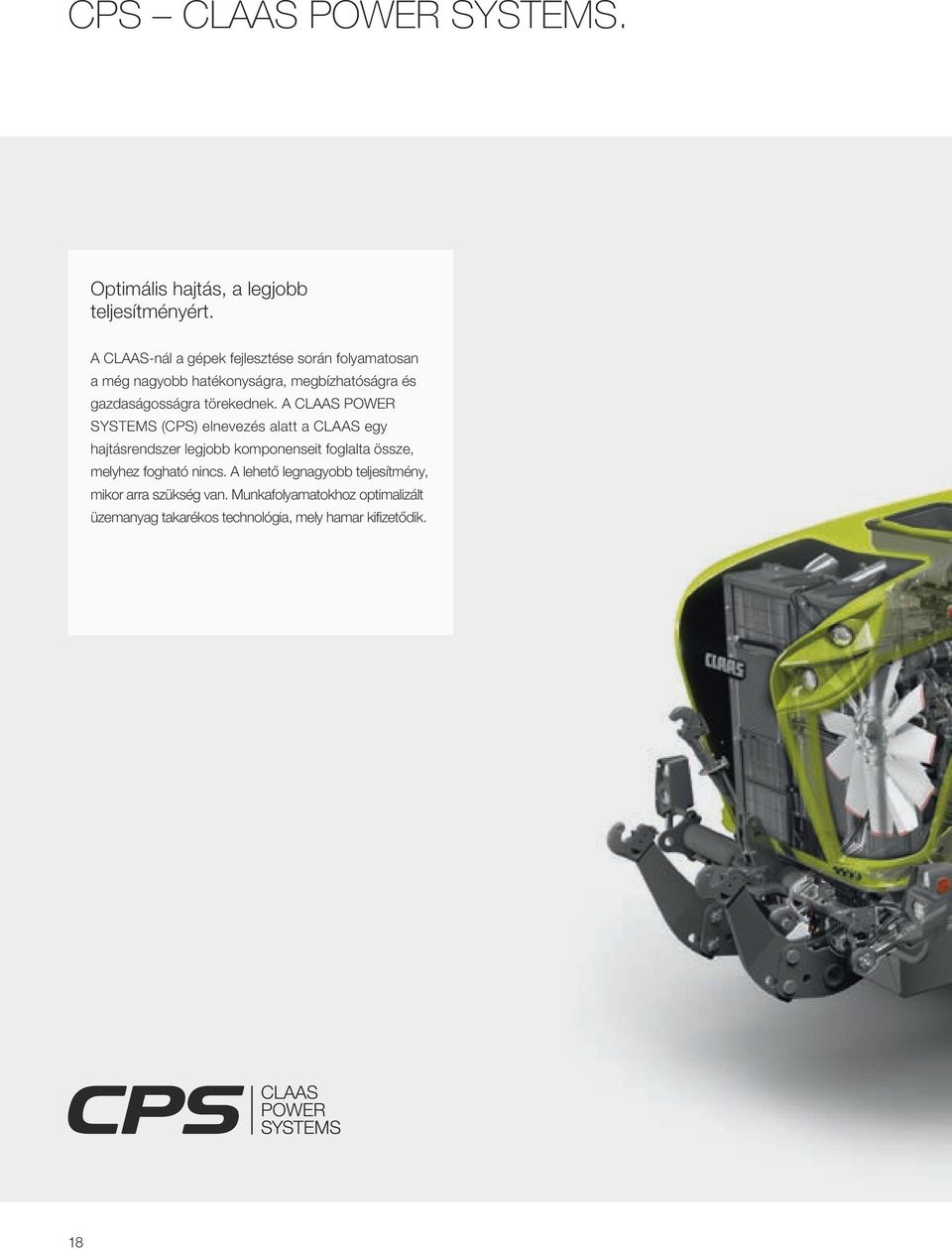

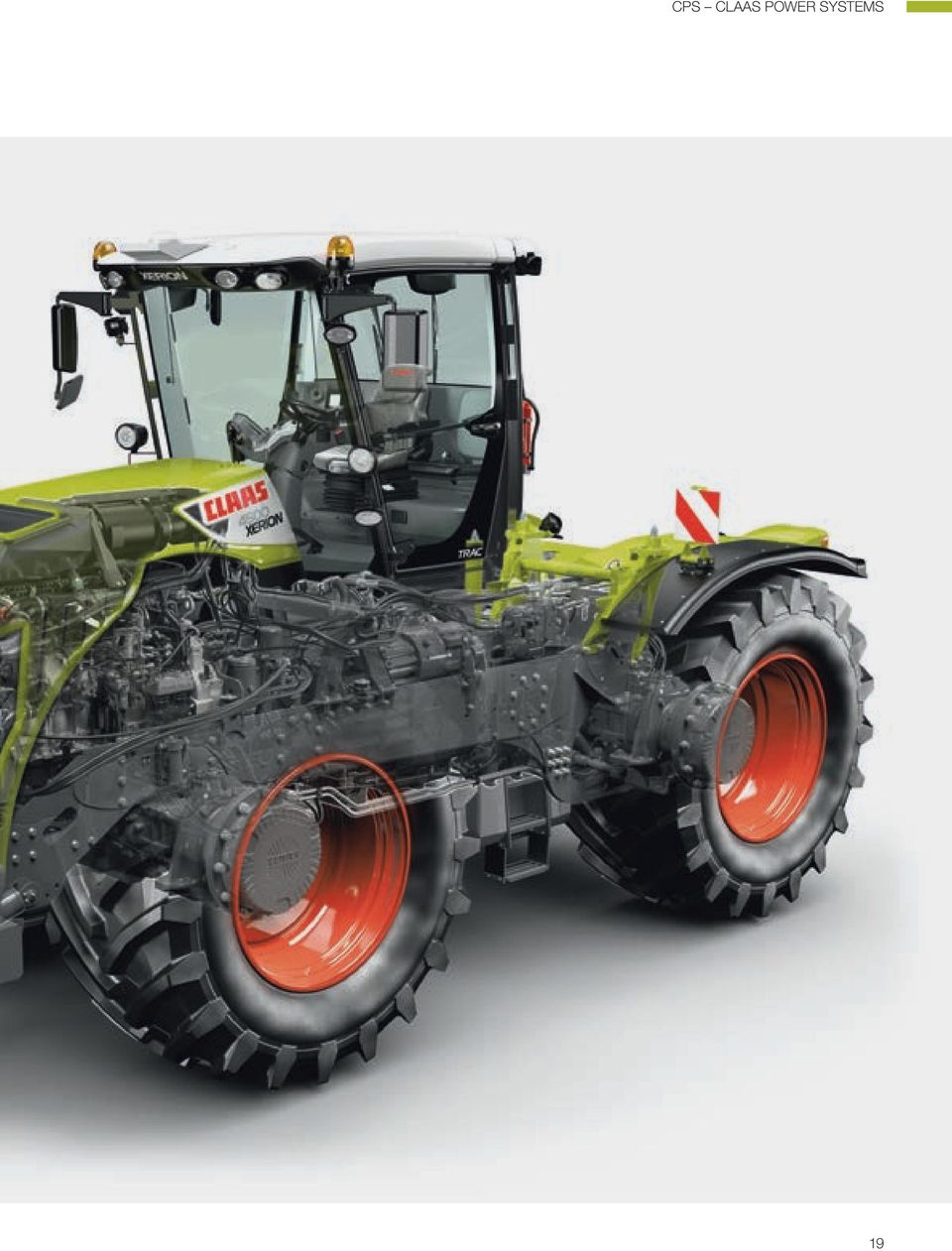

18 CPS CLAAS POWER SYSTEMS. Optimális hajtás, a legjobb teljesítményért. A CLAAS-nál a gépek fejlesztése során folyamatosan a még nagyobb hatékonyságra, megbízhatóságra és gazdaságosságra törekednek. A CLAAS POWER SYSTEMS (CPS) elnevezés alatt a CLAAS egy hajtásrendszer legjobb komponenseit foglalta össze, melyhez fogható nincs. A lehető legnagyobb teljesítmény, mikor arra szükség van. Munkafolyamatokhoz optimalizált üzemanyag takarékos technológia, mely hamar kifizetődik. 18

19 CPS CLAAS POWER SYSTEMS 19

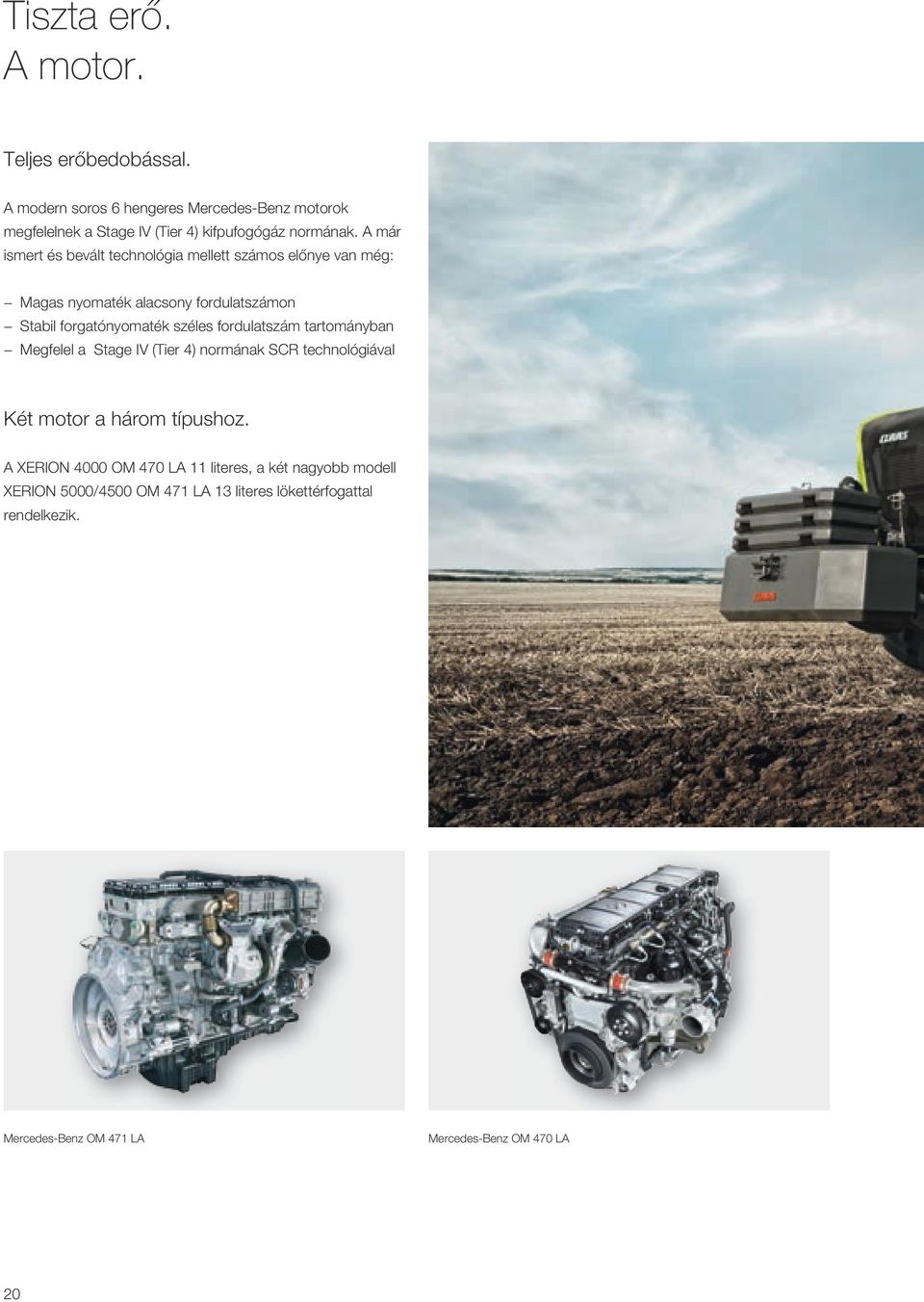

20 Tiszta erő. A motor. Teljes erőbedobással. A modern soros 6 hengeres Mercedes-Benz motorok megfelelnek a Stage IV (Tier 4) kifpufogógáz normának. A már ismert és bevált technológia mellett számos előnye van még: Magas nyomaték alacsony fordulatszámon Stabil forgatónyomaték széles fordulatszám tartományban Megfelel a Stage IV (Tier 4) normának SCR technológiával Két motor a három típushoz. A XERION 4000 OM 470 LA 11 literes, a két nagyobb modell XERION 5000/4500 OM 471 LA 13 literes lökettérfogattal rendelkezik. Mercedes-Benz OM 471 LA Mercedes-Benz OM 470 LA 20

21 Motor XERION 5000 XERION 4500 XERION 4000 Hengerek száma, elrendezése Lökettérfogat l 12,8 12,8 10,6 Névleges fordulatszám 1/min Névleges teljesítmény ECE R 120 kw/le 382/ / /419 Max. teljesítmény (ECE R 120) kw/le 390/ / / 435 Maximális forgatónyomaték Nm

22 Meghajtásból haladás. A hajtómű. 22

23 Hajtómű CMATIC, fokozamentesen. Egyenes vonalú hajtáslánc. A CMATIC a CLAAS traktorok esetében a fokozatmentes hajtóműtechnikát jelenti. A XERION sorozatban ezt a ZF-Eccom hajtóművek jelentik. A négy lamellakupplung lehetővé teszi a nagy mechanikus hajtáshányad elérését. Ez teszi a XERION-t igazán hatékonnyá, egy igazi húzó traktorrá. Az utazási kényelem egy fokozatmentes hajtóművel ebben a LE kategóriában is egyedülálló. A szándékosan egyenes irányú erőátvitel a motorteljesítményt közvetlenül juttatja el az első és hátsó hídhoz és a TLT-hez. A kapcsolható differenciálzár segít ha arra szükség van. ZF-Eccom 4.5 váltó. ZF-Eccom 5.0 váltó. Teljes értékű erőátvitel mindkét irányba Minden TRAC és TRAC VC modellhez Opcióként teljesítményhidraulika, mely lehetővé teszi a magas hidraulikateljesítmény leadását alacsony motorfordulatnál A 40 és 50 Kkm/h max. sebességhez rendelhető Hátramenetben 30 km/h-val tud haladni 700 kg könnyebb mint az Eccorn 4,5 Állandó összkerékhajtás A 40 és 50 Kkm/h max. sebességhez rendelhető 23

24 Egyedülálló. A felépítés. Szimpla vagy ikerkerékkel. Mindkét kormányzott tengelyen lehetséges az ikerkerekek felszerelése is, TRAC és TRAC VC. Az ikerkerekek felszereléséhez egy- vagy kétrészes távtartókat lehet alkalmazni. A kétrészes előnye ott mutatkozik meg, hogy egy 710-es abroncsméretnél a szállítási szélesség 3 m lesz az ikerkerék leszerelése után. Csavarozottan. A csavarkötés stabilabb mint a hegesztés. Ezért az alváz csavarozott. A szilárdság és terhelhetőség ezáltal még nagyobb. Jó terhelhetőség. A vezetőfülke mögötti 110 mm-es vonógolyó teherbírása 15 tonna. Egy hattyúnyak összeköttetetés segítségével a vontatott munkaeszközökkel együtt is megőrzi kiváló fordulékonyságát. A vonógolyóra esik a terhelés nagy része, amely így eloszlik a teljes járművön. 24

25 Felépítés Nagy tengelytáv. A nagy tengelytávnak köszönhetően jóval kényelmesebb az utazás. Nemcsak a munka közbeni stabilitás növekszik, hanem a motor ereje a hatékony vonóteljesítményben is meg tud mutatkozni. A XERION a két kormányzott tengelyével is megőrzi fordulékonyságát és átláthatóságát. 25

26 Kiegyensúlyozott. A pótsúlyozás. Vontatási teljesítmény a mérvadó. A négy egyforma méretű kerék a motorteljesítményt egyformán elosztva vontatási teljesítménnyé alakítja át. Egy kerékcsúszás kijelző segítségével és a gyorsan beállítható motorfojtás a vezető bármilyen munkavégzéshez rögtön elvégezheti a megfelelő beállításokat. Egyenletesen elosztva. Az önsúly pótsúlyok nélkül egyenletesen oszlik el mindkét tengelyen. Használattól függően a gép egyszerűen optimalizálható a gyárilag kapható tömbsúlyokkal. A 400 kg-os tömbsúlyokat lehetőség van előre és hátra is felszerelni. Elöl: fix vagy állítható. A CLAAS kétféle frontsúlyt kínál: egyik fix rögzítésű, a másik alkalmas fronthidraulikához. Mindkettő 1800 kg súlyú és további súlyokkal 3,2 tonnáig egészíthető ki. 26

27 Pótsúlyozás Hátul: minden lehetőség adott. A hátsó híd fölé egyszerűen szerelhetők a 200 kg-os súlyok. Akár 8 tömbsúly is felhelyezhető, elérve így a max. 3,4 tonnát. 27

28 Még többet emel. Hátsó függesztés. Erőteljes. A hátsó hárompont függesztés CAT IV kategóriájú. Kettős működésű munkahengerek Tartósan 10 t emelőerő Lengéscsillapítás 28

29 Hátsó függesztés Elfordul. Az elforduló hátsó függesztés lehetővé teszi a talajkímélő kormányzás használatát függesztett eszközök esetében is, mint pl. egy hígtrágya injektáló adapter, talajkímélő, és átfedések nélküli haladásnál. Miközben a függesztés a munka során szabadon foroghat, vagy automatikusan a bal vagy jobboldali véghelyzet között vált. Az elforduló függesztés a SADDLE TRAC verzióhoz kapható. A hashúzó. A hátsó 3-pont függesztéssel a CLAAS egy CAT IV (Heavy Duty) függesztőszerkezetet kínál mechanikus vagy hidraulikus harmadik függesztő orsóval. Stabilizátor. Kétféle stabilizátor közül választhat, mechanikus vagy hidraulikus. A hidraulikus változatnál lehetőség van a munkafolyamatok automatizálására. A zárás nyitás egy, a kezelőpanelen található kapcsoló segítségével történik. Az emelőszerkezet felszerelhető egy belső támasszal, a 4N kategóriában. A függesztőkarok így közvetlenül a vonópadon vannak, stabilizátorok ebben az esetben feleslegesek. 29

30 Biztos csatlakozás. Csatlakozási lehetőségek. Vonópad. Kétféle kivitel lehetőség közül választhat: Automata vonófej, 2 tonna függőleges teherbírás Vonógolyó 80 mm, 3 t függőleges teherbírás 40 km/h-ig Hattyúnyak. A vontatott hígtrágya kijuttató berendezésnél a hattyúnyak konstrukció jól bevált. A 110 mm-es vonógolyó a kabin mögött 15 t teherbírású, a golyó helyzetéből adódóan, a súlyt közvetlenül a fülke mögött a két tengelyre osztja el, továbbá fordulókör is kisebb, rövidebb a gépkapcsolat, mint pl. egy vontatott hígtrágya kijuttató kocsival. Csapos alsó hashúzóval. Alsó húzó esetében a háromféle furatnak köszönhetően, három helyzet lehet állítani. Vonófej 40 vagy 50 mm csapszeggel 80 mm átmérőjű vonógolyóval Piton fix A kényszerkormányzott munkaeszközök használata szintén megoldott. 30

31 Csatlakozási pontok Egy hígtárgyakijuttató berendezés hattyúnyak konstrukciója számos előnnyel rendelkezik: Jelentősen kisebb teljes hossz Könnyebb táblavégi forduló Alacsonyabb talajnyomás a jobb terheléseloszlásnak köszönhetően 31

32 Teljesítmény: ahol arra szükség van. TLT. Kívül, a sárvédőn elhelyezett kapcsoló segítségével lehet a TLT-t le-és bekapcsolni igény szerint. Belül egy sárga vészleállító gomb található a TLT gyors lekapcsolásához. 32

33 TLT A hasznos teljesítmény. A XERION ford./perc fordulatnál bontakoztatja ki teljesítményét, csökkentett, ford./perc motorfordulatszám mellett. Egyenes vonalú hajtásláncnak köszönhetően nagy hatékonysággal jut el a teljesítmény a csonkhoz. Alacsony üzemanyag felhasználás mellett lehet maximális motorteljesítménnyel dolgozni. Különböző méretű TLT csonkokkal rendelhető: 1 ¾", 6-bordás 1 ¾", 20-bordás 2 ¼", 22-bordás (Ø 57,7 mm) 2 ¼" csonkkal az 500 LE feletti motorteljesítményt is könnyedén eljuttatja a csatlakoztatott munkaeszközhöz. 33

34 Szívesen viseli a terhet. Frontfüggesztés. Beépített. Az első emelőszerkezet a vázba került beépítésre. A jármű hosszának csökkentése érdekében az alsó húzót egyszerűen be lehet hajtani. Ezen felül Önnek még számos előnye származhat: Robusztus kivitel Tartósan 8,1 t emelőerő Kettős hatású Helyzetszabályozás Lengéscsillapítás Minden egy kézben: Az első- és hátsó függesztés egyszerűen, a CMOTION multifunkciós karral kezelhető egyetlen ujjmozdulattal anélkül, hogy a vezetőnek a kezét fel kellene emelnie. 1 A frontfüggesztés működtetése 2 A hátsó függesztés kezelése Számos lehetőség. Frontfüggesztés Munkahelyzet a területszámításhoz Emelési magasság korlátozás Süllyesztés sebessége Emelési sebesség Az első emelőszerkezet elektronikusan vezérelhető. A vezető karja kényelmesen pihenhet eközben a CMOTION multifunkciós karon. A CEBIS kezelőegységgel a beállítások gyorsan és egyszerűen elvégezhetők. 34

35 Frontfüggesztés A frontfüggesztés és egy kihelyezett kör a motorháztető aljánál található nyomógomb segítségével kezelhető. 35

36 Nyomás és szállítási teljesítmény. A hidraulika rendszer. Adatok: A XERION két Loadsensing hidraulikakörrel rendelkezik: 1 A fő hidraulikakör látja el a függesztőszerkezetet és a kihelyezett köröket 2 A második az olajhűtés, kormányzás, és a fék A fő kör teljesítményjellemzői: 200 bar üzemi nyomás 195 l/perc szállítási mennyiség 105 l/perc szállítási mennyiség szelepenként 58 kw hidraulikus teljesítmény 120 literes hidraulika tartály Egy harmadik rendszer opcióban elérhető 80 l percenkénti teljesítményt (200 bar) biztosító rendszer. 36

37 Hidraulika Teljesítményhidraulika. Kihelyezett körök előre. Közvetlenül az ZF- Eccom 4,5 hajtómű mellett egy mellékhajtás is található, ami a 100 cm3 szivattyújával 250 l/perc teljesítményt biztosít 260 bar mellett. Ezzel a harmadik hidraulikakörrel akár 90 kw plusz teljesítményt tud nyújtani. Akár három pár kihelyezett kör áll a XERION esetében elöl rendelkezésre, ha nincs szükség a frontfüggesztésre. Hátsó csatlakozás. Power-Beyond csatlakozás. Hátul akár hét pár kihelyezett kör áll rendelkezésre, ha nincs szükség a hátsó függesztőszerkezetre. A Power-Beyond csatlakozás a maga nagy keresztmetszetével,elöl és hátul is egyaránt magas olajátfolyást biztosít, alacsony veszteség mellett. 37

38 Szebb munka. Business Class, első osztályon. A kilátás egyedülálló a nagy méretű üvegfelületeknek köszönhetően. A kényelmesen kialakított munkahely első osztályú. Összes teljesítmény egyetlen ujjmozdulatban. A CEBIS gondoskodik az optimális beállításokról, a teljesítmény maximális kihasználásához. 3 ujjas kezelés a CMOTION multifunkciós karral. 38

39 Kényelem 39

40 Business Class, első osztályon. Vezetőfülke. Kényelmes hátramenet. Remek kilátások. A XERION TRAC VC (Variable Cab) vezetőfülkéje egy gombnyomással elfordítható 180 fokkal, kevesebb mint 30 másodperc alatt. Az új helyzetnek köszönhetően a vezetőnek igény szerint a hátsó munkaeszközre is kiváló a rálátása. Természetesen minden kezelőegység fordul vele együtt. A silózás esetén, vagy erdőgazdaságban talajmarásnál, mulcsolásnál ez a kényelmi funkció egyedülállóan könnyíti meg a munkavégzést. A nagy méretű vezetőfülkéből a hatalmas üvegfelületnek és a 4 oszlopos elrendezésnek köszönhetően egyedülálló a kilátás. Az alacsony, 69 db zajszint zavartalan munkavégzést tesz lehetővé. Intelligens rugózás. Sok fény. A szemiaktív fülkerugózás bármilyen körülmények között gondoskodik a nagyfokú vezetési kényelemről. A rugókat elektronikusan vezérli és alkalmazkodnak a mindenkori körülményekhez. A XERION világításrendszere két különböző körön működik. Közúti közlekedéshez a 12 V, a munkalámpákhoz a 24 V feszültség használatos. Akár 12 munkalámpa elöl Akár 8 munkalámpa hátul 40

41 Vezetőfülke 41

42 Minden egy kézben. A kartámasz. Kényelmes. A kartámasz kialakításának köszönhetően a vezető karja kényelmesen pihenhet, miközben a legfontosabb funkciókat kezeli. A CMOTION multifunkciós kar használata sem igényli a kéz felemelését. 42

43 Konzolok Kezelőkonzol. A kezelőegység további funkciógombokkal rendelkezik, melyeken egyértelmű szimbólumok találhatók. 1 Menetkapcsoló (közúton max. 50 ill. 40 km/h, szántóföldön max. 30 km/h) 2 Elforduló hátsó függesztés / stabiláló karok 3 Átkapcsolás a frontfüggesztés és a fehér kihelyezett kör között 4 Ventillátor forgásirány váltás 5 Parkolóállás / semleges 6 A hossz- és keresztirányú differenciálzár aktiválása 7 Differenciálzár manuálisan vagy automatikusan 8 Fordulatszám rögzítés 9 Hidraulikus szelepek 10 TLT 11 Teljesítményhidraulika (mellékhajtás) 12 Hátsó függesztés munkahelyzet 13 ELECTROPILOT (keresztkapcsoló két kihelyezett körhöz) 14 E-gáz (manuális motorfordulatszám beállítás) Alkalmazkodó. A kartámasz az Ön igényeinek megfelelően állítható be: Két kar segítségével lehetséges vízszintesen és függőlegesen igazítani. 43

44 Mindent egy kézben. CMOTION multifunkciós menetkar. Kézre esik. A CMOTION multifunkciós karral a CLAAS egy olyan egyedülálló rendszert kínál, amely lehetővé teszi a XERION összes fontos funkciójának kényelmes és hatékony elérését. Nyolc, igény szerint programozható gomb áll rendelkezésre a CMOTION multifunkciós karon az eszközökhöz- és gépbeállításokhoz. 44

45 CMOTION multifunkciós menetkar Csupa kényelem. A CMOTION multifunkciós karra programozható 4 vezérlés lehetővé teszi bonyolult folyamatok irányítását, anélkül, hogy a vezetőnek kényelmes helyzetéből a kezét fel kellene emelnie. A hüvelyk-mutató- és középső ujjal való kezelés során nem fárad el olyan gyorsan a kéz. 1 ISO gombok (F5 / F6) 2 ISO funkciógombok (F3 / F4) 3 Tempomat 4 Indulás / irányváltás 5 Frontfüggesztés / hidraulika; ISO funkciógombok (F7 / F8) 6 CSM táblavégi forduló +; ISO funkciógombok (F1 / F2) 7 Hátsó függesztés 8 Kormányzási rendszer 45

46 Minden ellenőrzés alatt. CEBIS. Mindig jól informáltan. Információ, vezérlés, működtetés és felügyelet: ezek a CEBIS, az elektronikus fedélzeti információs rendszer feladatai. Ezen adatok egy menüstruktúrában jelennek meg, világosan, logikusan tagolva. Egy rövid pillantással a CEBIS-re áttekinthetjük a képernyőn az aktuális feladatokat és állapotokat: a színes kijelzőn minden lényeges információ áttekinthetően megjelenik, két nézet közül választhat.. Riasztójelzés hangként, továbbá szimbólum és szöveg formájában jelenik meg a képernyőn. 46

47 CEBIS fedélzeti információs rendszer Áttekinthető, egyszerű és gyorsabb kezelés. Szembetűnő adatok 21 cm képátmérőben. Az alapvető gépbeállítások munkamódban a CEBIS kezelőkapcsolóval végezhetők el. Egy kiegészítő kapcsoló, az ún. Hotkey billentyű segítségével lehet lépkedni a beállítások és vezérlés között. A kapcsoló helyzetét a CEBIS kijelző mutatja. A CEBIS monitor pozícióját rugalmasan lehet a kezelő igényeinek megfelelően beállítani. CEBIS színes kijelző. CEBIS munkafelület. 1 Menü 2 Menetsebesség és fordulatszám kijelzés 3 Menetadatok 4 Üzemanyag-, hőmérséklet- és levegőkijelzés 5 Hátsó függesztés állapot / hidraulika 6 ISO funkciógombok: F1-től F8-ig a multifunkciós karon 7 Visszajelző felületek 8 Beállítható kijelző felület 9 A kiválasztott menünek megfelelő kijelző felület 10 Frontfüggesztés állapot 11 Első kihelyezett kör állapot 47

48 EASY. Egyszerűen többet kihozni. 48

49 EASY Efficient Agriculture Systems by CLAAS A név maga a program. A CLAAS minden elektronikai kompetenciáját egy névben egyesítette: EASY. Efficient Agriculture Systems (Hatékony Agrárgazdálkodási Rendszerek): a gépbeállításoktól kezdve a kormányzási rendszerekig és szoftverekig az EASY mindent egyszerűvé tesz. Segítségével minden rendszert tökéletesen egymáshoz illeszthet. Így tudja üzeméből és gépeiből a legjobbat kihozni. 49

50 Még jobb kontroll az ISOBUS és Implement Controls Tractor (ICT) segítségével. S10 terminál S7 terminál COMMUNICATOR 10,4"-os kijelző 7"-os kijelző 5,7" -os kijelző Az Ön igényei szerint. A CLAAS a mobil kijelzőivel nyújt rugalmas megoldást az ISOBUS-hoz és a kormányzási rendszerekhez. Szezontól és alkalmazási területtől függően lehetőség van egy traktorból pl. egy másik önjáró betakarítógépbe egy kezelőegységet áthelyezni. Rendelje meg XERION-ját Ön is gyárilag, vagy szereltesse be utólag, igény szerint. S10 terminal: Nagy felbontású 10,4"-os érintőképernyő kormányzási funkcióval Kormányzási- és ISOBUS funkciók Akár négy kamera is megjeleníthető S7 terminál: S7: nagy felbontású 7"-os érintőképernyő Kormányzási funkció COMMUNICATOR 5,7"- terminál ISOBUS funkciók 50

51 ISOBUS Kezelőegységek Implement Controls Tractor (ICT). A QUADRANT 3400 szögletes bálázóval kombinálva az ISOBUS-nak köszönhetően a XERION két funkciója a bálázó által automatikusan vezérelhető: CRUISE CONTROL. Optimalizálja a teljesítményt és a bálázó munkájának minőségét, a traktor sebességének szabályozásával. Így a menetsebesség párhuzamosan igazodik a mindenkori feltételekhez és ebből a gépkapcsolatból kihozza a lehető legjobbat. AUTO STOP, TLT-hez. Ha a QUADRANT 3400 túlterhelése áll fenn, az ICT AUTO STOP automatikusan lekapcsolja a TLT-t. Így óvva a munkafolyamatot és tehermentesítve a vezetőt. 51

52 Mindig a megfelelő nyomon. CLAAS kormányzási rendszerek. Növeli az Ön munkájának minőségét. A CLAAS kormányzási rendszerek tehermentesítik a vezetőket. Előrelátóan irányítják és vezetik a traktort a kijelölt útvonalon automatikusan. Hibák és átfedések elkerülhetők ezáltal. A kutatások kimutatták, hogy egy modern párhuzamvezető rendszer akár 7%-os üzemanyagmegtakarítást, gépköltséget, trágya- és növényvédőszer megtakarítást eredményezhet. A GPS PILOT automatikus kormányzási rendszer az S10 és S7 érintőképernyős kijelzőjével vezérelhető. Egyszerű menüje és kezelőbarát felülete magáért beszél. A fordulókban is automatikusan kormányozni. Az AUTO TURN (opció) funkció átveszi az irányítást a fordulómanőver során. A fordulás iránya, valamint a következő haladási nyomot ki kell választani a kijelzőn, a többit intézi a kormányzási rendszer. Az AUTO TURN funkció segítségével a vezető szabadon kiválaszthatja a következő sávot. 52

53 Kormányzási rendszerek Korrekciós jelek. RTK + / 2-3 cm Rögzített referencia állomás Hatótávolság kb. 15 km Saját referencia állomás vagy kereskedő által biztosított Lehető legnagyobb ismétlési pontosság RTK NET + / 2-3 cm Korrekciós jel maxi-net hálózaton keresztül 2 frekvenciás jel Korlátlan hatósugár Lehető legnagyobb ismétlési pontosság Előfizetés köteles BASELINE HD +/ 4 6 cm Mobil referenciaállomás Hatótávolság 3-5 km Nincs előfizetés Saját korrekciós jel Beépített akkumulátor Korrekciós jel igény szerint. A CLAAS a kínálatát úgy állította össze, hogy Ön azt bármikor rugalmasan bővítheti, fejlesztheti. Ez vonatkozik az állomásra és a ma használt legfontosabb korrekciós jelekre is. A magasabb rugalmasság és munkabiztonság érdekében a CLAAS kormányzási rendszerek képesek GLONASS műholdas rendszerrel is együtt dolgozni. OMNISTAR XP / HP / G2 + / 5-12 cm Műholdas korrekciós jel 2 frekvenciás jel Előfizetés köteles EGNOS / E-DIF + / cm Nincs előfizetés Pontosság Erről a témáról a CLAAS kormányzási rendszerek prospektusban tájékozódhat részletesebben, vagy közvetlenül CLAAS kereskedőjénél. 53

54 Fordulómanőver. CLAAS SEQUENCE MANAGEMENT (CSM). CLAAS SEQUENCE MANAGEMENT. Egyszerűen felvenni és lejátszani. A CSM táblavégi fordulómenedzsment átveszi Öntől a fordulómanővereket. Egyetlen gombnyomásra végrehajtja az összes előre beállított funkciót. CSM biztosítja: Munkaeszközönként akár 4 memorizálható beállítás A beállítások aktiválása a CMOTION karon Megjelenítés és működés a CEBIS-en Idő- és útarányos rögzítés A szekvencia utólag is módosítható, és optimalizálható A beállítások igény szerint út- vagy idő függvényében rögzíthetőek. Ugyanúgy lehetőség van álló gép esetén ezeket beprogramozni. Futó program esetén a vezető a CEBIS kijelzőn egyértelmű szimbólumok segítségével lépésről lépésre követni tudja a programozott feladatokat. A folyamatot a szünet gomb lenyomásával meg lehet állítani, majd ismételt gombnyomásra folytatni. Optimalizálás állásidő nélkül. A következő funkciókat lehet tetszés szerinti sorrendben kombinálni: Minden kihelyezett kör idő- és mennyiségszabályozása Összkerék-, differenciálzár Első- és hátsó függesztőszerkezet TLT Motorfordulatszám memória Tempomat A beállított programokat utólag is lehet változtatni vagy optimalizálni. Be lehet iktatni újabb lépéseket, törölni, részleteket változtatni és igazítani. Szakaszok és áteresztett mennyiségek ugyanilyen módon az aktuális feltételekhez igazíthatók. Egy folyamat első kijelzésétől kezdve a legapróbb részletekig a munka alatt is bármilyen beállítás finomítható. 54

55 CLAAS SEQUENCE MANAGEMENT (CSM) 55

56 Mindig minden szem előtt. TELEMATICS. Minden lényeges adat. Bármikor. TELEMATICS meggyőző érvek: A TELEMATICS lehetővé teszi bármilyen teljesítményadat, valamint a gép pontos helyzetének megfigyelését bárhonnan. Mindegy, hogy irodából, vagy műhelyből. Bárhonnan, ahol internet hozzáférés van. A GPS helymeghatározás segítségével a XERION helyzete akár közúton vagy a szántóföldön is pontosan meghatározható. Ön akár útközben is hozzáférhet gépe számos funkciójához mobiltelefonja segítségével. Munkafolyamatok javítása: üzemidő elemzés Beállítások optimalizálása: távfelügyelet Dokumentáció egyszerűsítése: adatrögzítés Karbantartási idő csökkentése: távdiagnosztika Alapfelszereltségként a XERION-ban megtalálható A megfigyelés, elemzés és összehasonlítás lehetősége nagy mértékben befolyásolhatja és segítheti döntéseit annak érdekében, hogy gépének kihasználtságát javíthassa, ezáltal hatékonyságát növelje. 56

57 TELEMATICS TONI ISOBUS TELEMATICS Webszerver TONI (TELEMATICS ON IMPLEMENT). A TONI a TELEMATICS kiegészítése. Nemcsak a traktor adatainak használatát teszi lehetővé a felhasználó számára, de a mindenkori munkaeszközét is. Feltétele, hogy a traktor ISOBUS kompatibilis legyen és a munkaeszköz vezérlése is ezen keresztül történjen. 57

58 Mindig munkára kész. Karbantartás, szerviz. A XERION magas megbízhatóságról tesz tanúbizonyságot. Karbantartás, alkatrészek, szerviz: A CLAAS csapat mindent megtesz azért, hogy az Ön XERION traktorának az állásidejét minimálisra csökkentse. A hatékony karbantartás érdekében megfelelő megoldásokat dolgoztunk ki - és egy jól felkészített gép optimális biztonságot nyújt a munka során. Az értékállóság és funkcionalitás nálunk elsőbbséget élvez. Jól tudjuk, az Ön traktora sikerének kulcsa. 58

59 Szerviz 59

60 Gyors. A karbantartás. Gyorsan elvégezve. Karbantartásban a XERION megint csak az élen jár. A váltó, hidraulika és a hidak karbantartási intervalluma pl üzemóra. Ha elérkezett a karbantartás ideje, egyszerű hozzáféréssel gyorsan és fáradtságmentesen elvégehzető. Az olajszűrő is könnyen hozzáférhető a teljes értékű alvázban. Több munkában töltött idő. Váltó-, hidraulika- és hidak olajcseréje elegendő üzemóránként Jó hozzáférhetőség az olajszűrőkhöz Az egyben nyíló motorháztetőnek köszönhetően számos karbantartási pont gyorsan és könnyen elérhető Az új elszívó berendezés jelentősen növeli a szűrők élettartamát Karbantartás állapotának kijelzése a CEBIS-en Jól hozzáférhető helyen az akkumulátorok A hűtővíz tartály zárt motorháztetőnél is elérhető Mindezek összessége megkönnyíti és leegyszerűsíti a napi karbantartást, döntően befolyásolja a gép élettartamát. 60

61 Karbantartás Tiszta ügy. A XERION motorelszívója szinte karbantartásmentes. A ciklonok gondoskodnak a nagy szemcsés piszok eltávolításáról egy elszívóberendezés segítségével. A beépített PowerCore motorlevegő szűrő extrém nagy méretének köszönhetően hatékony és egyszerűen cserélhető. 61

62 Minimális állásidők. CLAAS Service & Parts. Az Ön igényeinek megfelelően. Kimondottan Önnek: CLAAS FARM PARTS. Bízhat bennünk: mi mindig ott vagyunk ha Önnek szüksége van ránk. Bárhol, bármikor. Ha kell, a nap 24 órájában. Mindig a megfelelő megoldással, amire gépének vagy üzemének szüksége van, az állásidők minimalizálásának érdekében. ORIGINAL eredeti alkatrészek és tartozékok. Pontosan amire szüksége van gépéhez: megfelelő alkatrészek, jó minőségű üzemanyagok, és fontos tartozékok. Éljen Ön is a lehetőséggel, tekintse meg széles termékkínálatunkat, amiből mi a lehető leggyorsabban rendelkezésére bocsájtjuk mindazt, amire gépének szüksége van a mindenkori 100%-os készültséghez. A CLAAS FARM PARTS egy olyan alkatrészprogramot kínál Önnek, ami átfogóan tartalmazza ajánlatunkat márkára és felhasználási területre szabottan, bármilyen mezőgazdasági munkához mindent amire szüksége lehet az állásidők elkerülése érdekében. Mindig aktuálisan. A CLAAS értékesítési partnerek világszerte az egyik legütőképesebb csapatát jelentik a mezőgazdasági technológiában. A mérnökök magasan képzettek és szakmailag rendelkeznek a szükséges specifikus- és diagnosztikai ismeretekkel. A CLAAS szerviz magas színvonalú munkájával áll az Ön rendelkezésére, az Ön elvárásainak megfelelő kompetenciákkal és szaktudással. 62

63 CLAAS Service & Parts A biztonság tervezhető. Szervizprogramunk segít Önnek gépének megbízhatóságát növelni, a kieső időket minimalizálni és ezáltal fix költségekkel számolhat. AXIÁL ÁTALÁNY DÍJAS szolgáltatás tervezhető biztonságot nyújt gépének. Hamm-ból a világ minden tájára. Problémamegoldás távdiagnosztikával: CLAAS TELEMATICS. A CLAAS TELEMATICS két szempontból is nagyon fontos: gyors segítség egy CLAAS szervizszerelő által, plusz számos gazdasági előny a munka során a vezeték nélküli adatátvitelnek köszönhetően. Problémáját megoldjuk a helyszínen akkor is ha nem lát minket. Központi alkatrészraktárunk számos ORIGINAL eredeti alkatrészt szállít gyorsan és megbízhatóan a világ minden tájára. A CLAAS partnerhálózat garantálja Önöknek is, hogy rövid időn belül a rendeltetési helyükre szállítja azokat, bárhol is legyen Ön éppen. A CLAAS Alkatrész Logisztikai Központ Hammban, Németországban, különböző alkatrészt raktároz több, mint m 2 területen. 63

64 A XERION. 64

65 XERION áttekintése 1 Mercedes-Benz Motor OM 471 LA (XERION 5000 / 4500), max. 530/490 LE 1 OM 470 LA (XERION 4000), max. 435 LE 1 2 CMATIC, ZF-Eccom-hajtómű, fokozatmentes 3 Egyben nyíló motorháztető 4 Ventilátor hajtás forgásirány váltással (hidr.) 5 XERION 5000 / l üzemanyag tartály, 90 l adalékanyag tartály, XERION l üzemanyag tartály, opcióként plusz 190 l kiegészítő tartállyal, 90 l adalékanyag tartály 6 Csavarozott teljes alváz mm tengelytáv mm átmérőjű gumiabronccsal 8 Akár 6 kihelyezett kör hátul és 90 kw teljesítményhidraulika 9 Megbízható TLT hajtás alacsony fordulatszám tartományban (1.000 ford./perc motorfordulaton) 10 Frontfüggesztés szintszabályzással 11 Ergonomikus kartámasz és CMOTION multifunkciós menetkar 12 Aktív fülkerugózás (3 fokozat választható) 13 Nagy teljesítményű hidraulika 250 l/perc, csökkentett motorfordulaton (1.660 ford./perc TRAC / TRAC VC; ford./perc SADDLE TRAC) 1 Az ECE R 120 alapján 65

66 Meggyőző érvek. CPS. Kényelem. Fokozatmentes hajtómű 500 LE felett Erős és hatékony hajtómű 50 / 40 km/h a gyors vonulásért Európa minden országában megfelel a közlekedési szabályoknak Négy egyforma kerék akár 2,16 m átmérővel (710-es és 900-as) a tökéletes vontatásért Teljesítményhidraulika max. 260 bar és max. 90 kw teljesítménnyel alacsony motorfordulat mellett motorfordulatnál ford./perc a TLT-n 2 ¼" TLT csonk a teljesítmény biztos átviteléhez Robusztus frontfüggesztés 8,1 t teherbírással Maximális teljesítménykihasználás alacsony motorfordulatnál Opciók széles kínálata az optimális, egyénre szabható munkavégzéshez, beleértve a fordítható vezetőfülkét Ergonomikus kartámasz az innovatív CMOTION multifunkciós menetkarral Egyszerűen illeszthető pótsúlyok az optimális használatért EASY. TELEMATICS / TONI a professzionális dokumentálásért és szervizért GPS PILOT S10 és S7 érintőképernyős terminálok CSM táblavégi forduló menedzsment ICT (Implement Controls Tractor) QUADRANT 3400 bálázóval kombinálva 66

67 XERION Motor Gyártó Mercedes-Benz Mercedes-Benz Mercedes-Benz Hengerszám/feltöltés módja Lökettérfogat cm Névleges fordulatszám 1/min Min. üresjárati fordulatszám 1/min Max. üresjárat fordulatszám 1/min Homologizációs érték (97/68 EG) 1 kw/le 382/ / /419 Teljesítmény névleges fordulatszámon (ECE R 120) 2 kw/le 382/ / /419 Max. teljesítmény (ECE R 120) 2 kw/le 390/ / / 435 Max.forgatónyomaték (ECE R 120) 2 Nm Üzemanyag tartály l Kiegészítő üzemanyagtartály (190 l) l Karbamidtartály l Elektronikai rendszer Váltóáram generátor A/V 150/ /12 150/ /12 150/ /12 Akkumulátor Ah/V 4 x 75 Ah, össz.. 150/24, 150/12 4 x 75 Ah, össz. 150/24, 150/12 4 x 75 Ah, össz. 150/24, 150/12 CMATIC hajtómű Hajtómű típus Eccom 4.5 / Eccom 5.0 Eccom 4.5 / Eccom 5.0 Eccom 4.5 / Eccom 5.0 Hajtómű típus hidrosztatikus-mechanikus Hajtómű Összkerék, állandó Összkerék, állandó Összkerék, állandó Haladási sebesség (max.) km/h 50/40 50/40 50/40 Hossz-differenciálmű Eccom 4.5: 100% zárható, lamellás Eccom 5.0: fix (hossz-differenciálmű nélkül) TLT fordulatszám 1/min TLT automatika Kormányzott tengely Differenciálzár Fékrendszer Fékrendszer Kézifék 100% zárhatóság, elektrohidraulikus kapcsolás, lamellás, automata funkcióval hidraulikus működésű, nedves lamellás, erősített fék, mind a négy keréknél elektrohidraulikus kioldású rugótárolós Hidraulika Max. olajtartály kapacitás l Max. leadás l Fő hidraulikakör (emelőszerkezet, plusz kihelyezett körök) Max. üzemi nyomás Mpa (bar) 20 (200) 20 (200) 20 (200) Max. átfolyás l/min Kihelyezett körök száma Max. 7 hátul, max. 3 elöl Max. 7 hátul, max. 3 elöl Max. 7 hátul, max. 3 elöl Max. átfolyás a körökön l/min Max. hidraulikus teljesítmény kw XERION Teljesítményhidraulika (opció) Üzemi nyomás Mpa (bar) 26 (260) 26 (260) 26 (260) Max. átfolyás l/min /min fordulaton /min fordulaton /min fordulaton SADDLE TRAC: /min fordulaton Max. hidraulikus teljesítmény kw Kiegészítő hidraulika Üzemi nyomás Mpa (bar) 20 (200) 20 (200) 20 (200) Max. átfolyás l/min Kapcsolás automata vonófej, D38 csapos, és golyós max. kg Terhelhetőség 2000 Terhelhetőség 2000 Terhelhetőség 2000 Hashúzó D80 golyós rendszerrel 40 km/h-ig max. kg Terhelhetőség 3000 Terhelhetőség 3000 Terhelhetőség km/h-ig max. kg Terhelhetőség 2000 Terhelhetőség 2000 Terhelhetőség 2000 Hashúzó, állítható D40, D50 max. kg Terhelhetőség 3000 Terhelhetőség 3000 Terhelhetőség 3000 Golyós vonófej max. kg Terhelhetőség 4000 Terhelhetőség 4000 Terhelhetőség 4000 Vonógolyó hattyúnyak függesztéshez max. kg Terhelhetőség Terhelhetőség Terhelhetőség Piton Fix max. kg Terhelhetőség 4000 Terhelhetőség 4000 Terhelhetőség 4000 Frontfüggesztés kategória Mpa (bar) III N, kettős működésű III N, kettős működésű III N, kettős működésű Átmenő emelőerő kg Max. emelőerő kg Emelési hossz max. mm Váltófunkció Emelés, süllyesztés (nyomás) Emelés, süllyesztés (nyomás) Emelés, süllyesztés (nyomás) Szabályozás Helyzetszabályozás, lengéscsillapítás Helyzetszabályozás, lengéscsillapítás Helyzetszabályozás, lengéscsillapítás Hátsó függesztés kategória IV N, kettős működésű IV N, kettős működésű IV N, kettős működésű Emelőerő kapacitás / emelőerő max. / emelési t / t / mm 100 / 136 / / 136 / / 136 / 763 magasság max. Kapcsolás Emelés, süllyesztés (nyomatás) Emelés, süllyesztés (nyomatás) Emelés, süllyesztés (nyomatás) Szabályozás Pozíció-/ húzóellenállás, lengéscsillapítás Pozíció-/ húzóellenállás, lengéscsillapítás Pozíció-/ húzóellenállás, lengéscsillapítás Méretek és súly Hosszúság függesztéssel mm Teljes magasság abroncsmérettől függően mm től 3941-ig 3791-től 3941-ig 3791-től 3941-ig Tengelytáv mm Hasmagasság kiviteltől függően mm 375-től 525-ig 375-től 525-ig 375-től 525-ig Minimum fordulókör m Nettó súly TRAC (kerekekkel, tele üzemanyag tartállyal, alapfelszereltséggel) kg Mérvadó teljesítményadatok a forgalomba helyezéshez. A 97/68 EG szerinti teljesítmény megfelel a 2000/25/EG előírásnak. 2 Megfelel az ISO TR előírásnak A CLAAS a gyakorlat követelményeinek kielégítésére termékeit folyamatosan továbbfejleszti. A változtatás jogát fenntartjuk, a képek csak tájékoztató jellegűek és esetleg a széria felszerelésbe nem tartozó különleges tételeket is tartalmazhatnak. Ez a prospektus az egész világon történő használatra készült. A pontos specifikációkkal és az árlistával kapcsolatban kérjük forduljanak az Axiál Kft-hez (tel:79/ ), hazai CLAAS márkakereskedőjükhöz. A fotók készítésekor, a működési elvek szemléltetéséhez alkalmanként bizonyos védőberendezéseket eltávolítottunk. Az összes gépet az érvényes jogszabályoknak megfelelően szállítjuk. Minden műszaki adat alapvetően az európai kipufogógáz Stage norma szerinti. A Tier norma elnevezés ebben a prospektusban kizárólag inforrmációként szolgál a jobb értelmezhetőség kedvéért. Az olyan területeken, ahol a szabályozás a Tier által történik, ezáltal nem érvényes. alapfelszereltség opció rendelhető nem rendelhető alapfelszereltség opció rendelhető nem rendelhető

68 A mértéket teremtő vonóerő. TRAC / TRAC VC 7593 mm (függesztéssel) Max mm 525 mm 55% 3600 mm 45% SADDLE TRAC 7793 mm 7593 mm (függesztéssel) Max mm 63% 525 mm 3600 mm 37%
