Bevonatok Integrált biztonság

Átírás

1 Bevonatok Integrált biztonság

2 Bevonatok Integrált biztonság Integrált biztonság Erős biztosító hatás

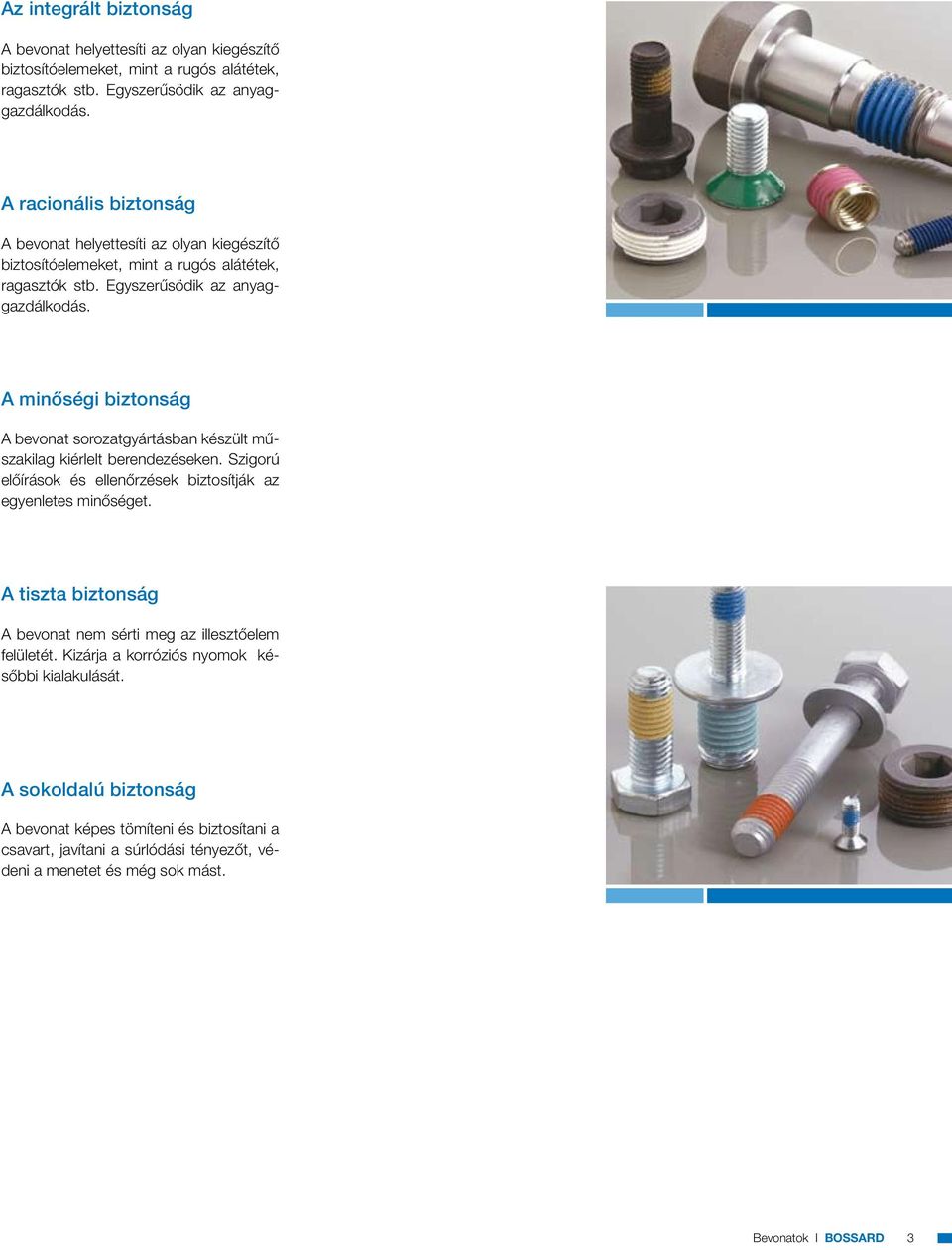

3 Az integrált biztonság A bevonat helyettesíti az olyan kiegészítő biztosítóelemeket, mint a rugós alátétek, ragasztók stb. Egyszerűsödik az anyaggazdálkodás. A racionális biztonság A bevonat helyettesíti az olyan kiegészítő biztosítóelemeket, mint a rugós alátétek, ragasztók stb. Egyszerűsödik az anyaggazdálkodás. A minőségi biztonság A bevonat sorozatgyártásban készült műszakilag kiérlelt berendezéseken. Szigorú előírások és ellenőrzések biztosítják az egyenletes minőséget. A tiszta biztonság A bevonat nem sérti meg az illesztőelem felületét. Kizárja a korróziós nyomok későbbi kialakulását. A sokoldalú biztonság A bevonat képes tömíteni és biztosítani a csavart, javítani a súrlódási tényezőt, védeni a menetet és még sok mást. Bevonatok I BOSSARD 3

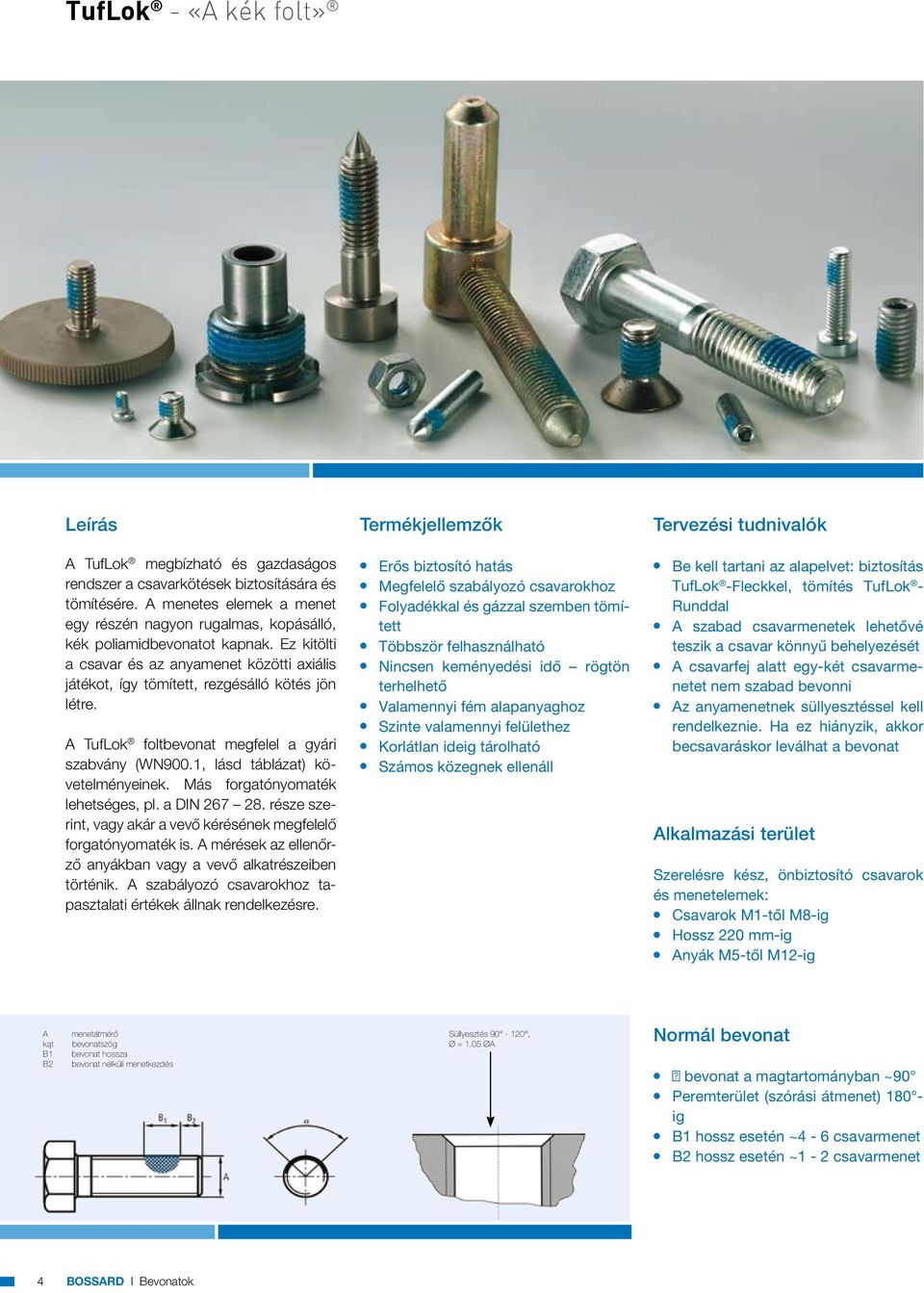

4 TufLok - «A kék folt» Leírás Termékjellemzők Tervezési tudnivalók A TufLok megbízható és gazdaságos rendszer a csavarkötések biztosítására és tömítésére. A menetes elemek a menet egy részén nagyon rugalmas, kopásálló, kék poliamidbevonatot kapnak. Ez kitölti a csavar és az anyamenet közötti axiális játékot, így tömített, rezgésálló kötés jön létre. A TufLok foltbevonat megfelel a gyári szabvány (WN900.1, lásd táblázat) követelményeinek. Más forgatónyomaték lehetséges, pl. a DIN része szerint, vagy akár a vevő kérésének megfelelő forgatónyomaték is. A mérések az ellenőrző anyákban vagy a vevő alkatrészeiben történik. A szabályozó csavarokhoz tapasztalati értékek állnak rendelkezésre. 1 Erős biztosító hatás 1 Megfelelő szabályozó csavarokhoz 1 Folyadékkal és gázzal szemben tömített 1 Többször felhasználható 1 Nincsen keményedési idő rögtön terhelhető 1 Valamennyi fém alapanyaghoz 1 Szinte valamennyi felülethez 1 Korlátlan ideig tárolható 1 Számos közegnek ellenáll 1 Be kell tartani az alapelvet: biztosítás TufLok -Fleckkel, tömítés TufLok - Runddal 1 A szabad csavarmenetek lehetővé teszik a csavar könnyű behelyezését 1 A csavarfej alatt egy-két csavarmenetet nem szabad bevonni 1 Az anyamenetnek süllyesztéssel kell rendelkeznie. Ha ez hiányzik, akkor becsavaráskor leválhat a bevonat Alkalmazási terület Szerelésre kész, önbiztosító csavarok és menetelemek: 1 Csavarok M1-től M8-ig 1 Hossz 220 mm-ig 1 Anyák M5-től M12-ig A kąt B1 B2 menetátmérő bevonatszög bevonat hossza bevonat nélküli menetkezdés Süllyesztés , Ø = 1.05 ØA Normál bevonat 1 α bevonat a magtartományban ~90 1 Peremterület (szórási átmenet) 180 ig 1 B1 hossz esetén ~4-6 csavarmenet 1 B2 hossz esetén ~1-2 csavarmenet 4 BOSSARD I Bevonatok

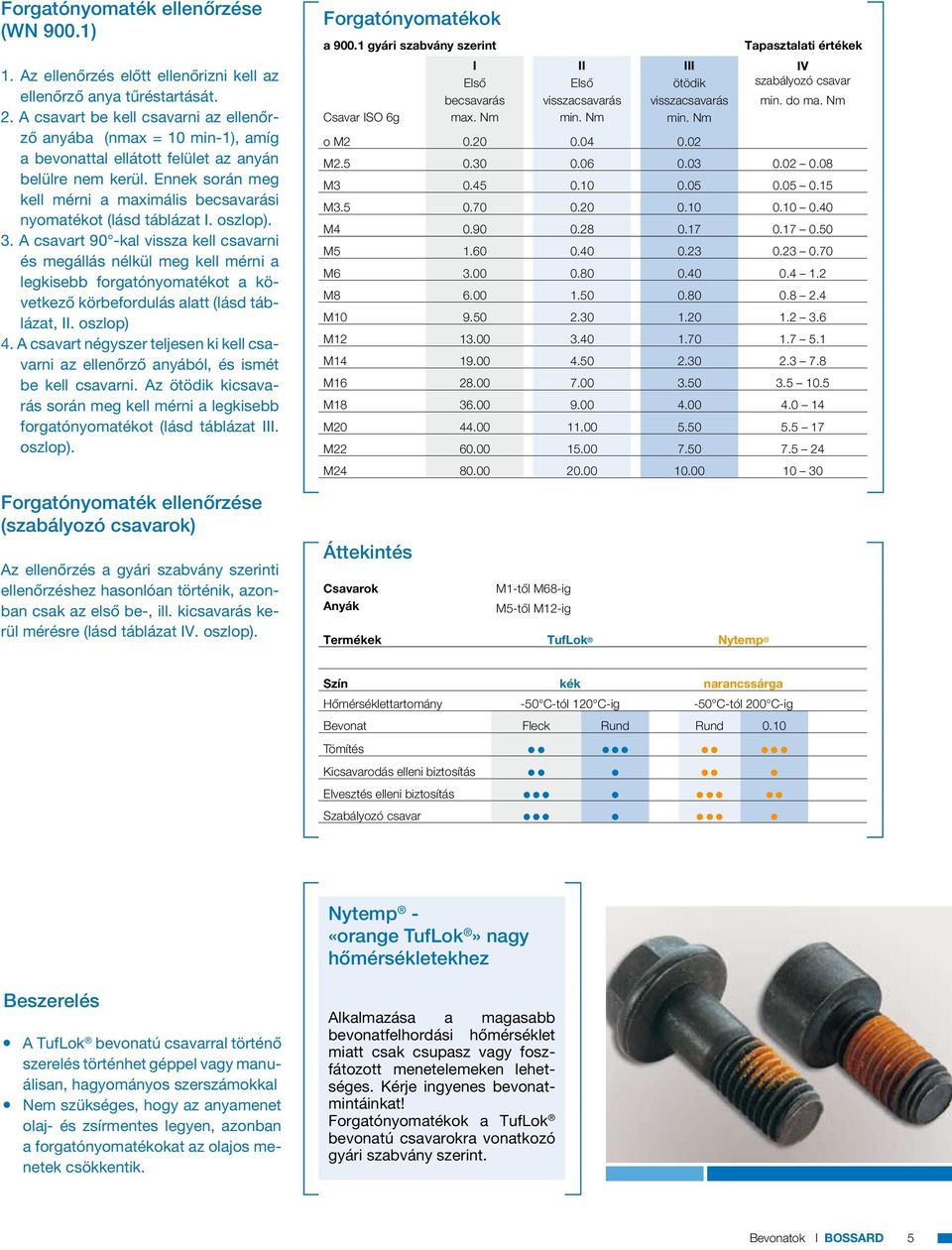

5 Forgatónyomaték ellenőrzése (WN 900.1) 1. Az ellenőrzés előtt ellenőrizni kell az ellenőrző anya tűréstartását. 2. A csavart be kell csavarni az ellenőrző anyába (nmax = 10 min-1), amíg a bevonattal ellátott felület az anyán belülre nem kerül. Ennek során meg kell mérni a maximális becsavarási nyomatékot (lásd táblázat I. oszlop). 3. A csavart 90 -kal vissza kell csavarni és megállás nélkül meg kell mérni a legkisebb forgatónyomatékot a következő körbefordulás alatt (lásd táblázat, II. oszlop) 4. A csavart négyszer teljesen ki kell csavarni az ellenőrző anyából, és ismét be kell csavarni. Az ötödik kicsavarás során meg kell mérni a legkisebb forgatónyomatékot (lásd táblázat III. oszlop). Forgatónyomaték ellenőrzése (szabályozó csavarok) Az ellenőrzés a gyári szabvány szerinti ellenőrzéshez hasonlóan történik, azonban csak az első be-, ill. kicsavarás kerül mérésre (lásd táblázat IV. oszlop). Forgatónyomatékok a gyári szabvány szerint Csavar ISO 6g I Első becsavarás max. Nm II Első visszacsavarás min. Nm III ötödik visszacsavarás min. Nm o M Tapasztalati értékek IV szabályozó csavar min. do ma. Nm M M M M M M M M M M M M M M M Áttekintés Csavarok Anyák M1-től M68-ig M5-től M12-ig Termékek TufLok Nytemp Szín kék narancssárga Hőmérséklettartomány -50 C-tól 120 C-ig -50 C-tól 200 C-ig Bevonat Fleck Rund Rund 0.10 Tömítés Kicsavarodás elleni biztosítás Elvesztés elleni biztosítás Szabályozó csavar Nytemp - «orange TufLok» nagy hőmérsékletekhez Beszerelés 1 A TufLok bevonatú csavarral történő szerelés történhet géppel vagy manuálisan, hagyományos szerszámokkal 1 Nem szükséges, hogy az anyamenet olaj- és zsírmentes legyen, azonban a forgatónyomatékokat az olajos menetek csökkentik. Alkalmazása a magasabb bevonatfelhordási hőmérséklet miatt csak csupasz vagy foszfátozott menetelemeken lehetséges. Kérje ingyenes bevonatmintáinkat! Forgatónyomatékok a TufLok bevonatú csavarokra vonatkozó gyári szabvány szerint. Bevonatok I BOSSARD 5

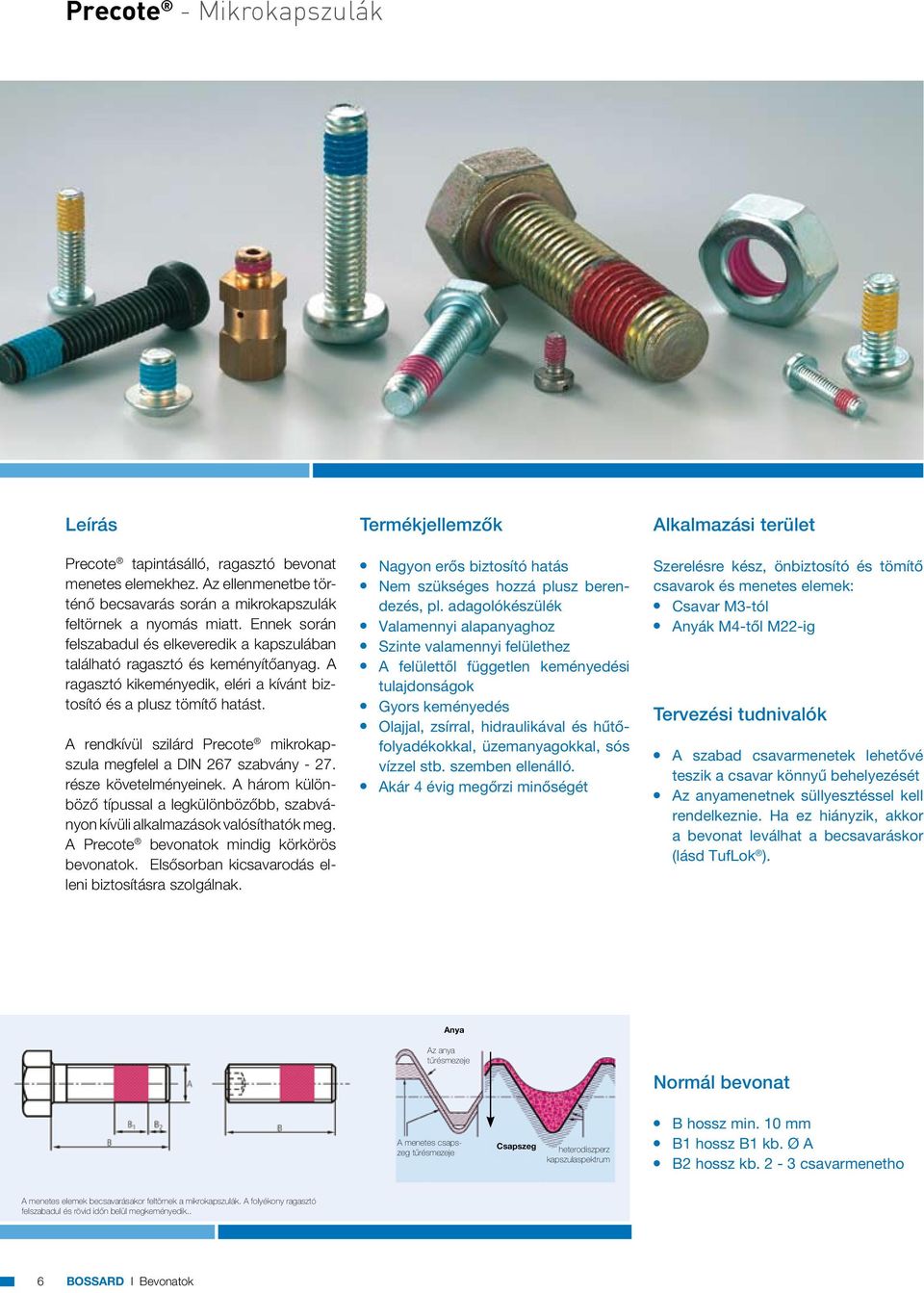

6 Precote - Mikrokapszulák Leírás Precote tapintásálló, ragasztó bevonat menetes elemekhez. Az ellenmenetbe történő becsavarás során a mikrokapszulák feltörnek a nyomás miatt. Ennek során felszabadul és elkeveredik a kapszulában található ragasztó és keményítőanyag. A ragasztó kikeményedik, eléri a kívánt biztosító és a plusz tömítő hatást. A rendkívül szilárd Precote mikrokapszula megfelel a DIN 267 szabvány része követelményeinek. A három különböző típussal a legkülönbözőbb, szabványon kívüli alkalmazások valósíthatók meg. A Precote bevonatok mindig körkörös bevonatok. Elsősorban kicsavarodás elleni biztosításra szolgálnak. Termékjellemzők 1 Nagyon erős biztosító hatás 1 Nem szükséges hozzá plusz berendezés, pl. adagolókészülék 1 Valamennyi alapanyaghoz 1 Szinte valamennyi felülethez 1 A felülettől független keményedési tulajdonságok 1 Gyors keményedés 1 Olajjal, zsírral, hidraulikával és hűtőfolyadékokkal, üzemanyagokkal, sós vízzel stb. szemben ellenálló. 1 Akár 4 évig megőrzi minőségét Alkalmazási terület Szerelésre kész, önbiztosító és tömítő csavarok és menetes elemek: 1 Csavar M3-tól 1 Anyák M4-től M22-ig Tervezési tudnivalók 1 A szabad csavarmenetek lehetővé teszik a csavar könnyű behelyezését 1 Az anyamenetnek süllyesztéssel kell rendelkeznie. Ha ez hiányzik, akkor a bevonat leválhat a becsavaráskor (lásd TufLok ). Anya Az anya tűrésmezeje Normál bevonat A menetes csapszeg tűrésmezeje Csapszeg heterodiszperz kapszulaspektrum 1 B hossz min. 10 mm 1 B1 hossz B1 kb. Ø A 1 B2 hossz kb. 2-3 csavarmenetho A menetes elemek becsavarásakor feltörnek a mikrokapszulák. A folyékony ragasztó felszabadul és rövid időn belül megkeményedik.. 6 BOSSARD I Bevonatok

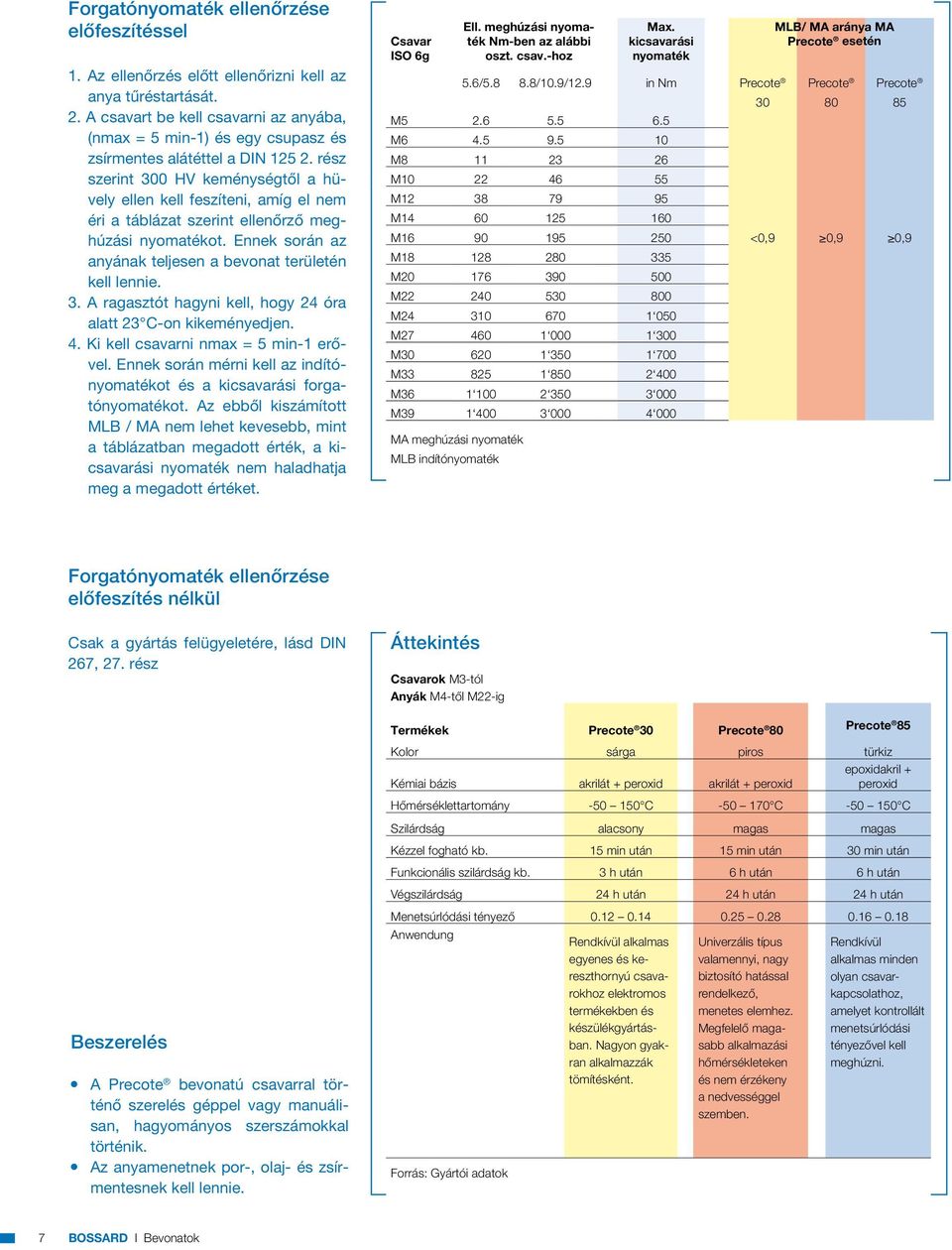

7 Forgatónyomaték ellenőrzése előfeszítéssel 1. Az ellenőrzés előtt ellenőrizni kell az anya tűréstartását. 2. A csavart be kell csavarni az anyába, (nmax = 5 min-1) és egy csupasz és zsírmentes alátéttel a DIN rész szerint 300 HV keménységtől a hüvely ellen kell feszíteni, amíg el nem éri a táblázat szerint ellenőrző meghúzási nyomatékot. Ennek során az anyának teljesen a bevonat területén kell lennie. 3. A ragasztót hagyni kell, hogy 24 óra alatt 23 C-on kikeményedjen. 4. Ki kell csavarni nmax = 5 min-1 erővel. Ennek során mérni kell az indítónyomatékot és a kicsavarási forgatónyomatékot. Az ebből kiszámított MLB / MA nem lehet kevesebb, mint a táblázatban megadott érték, a kicsavarási nyomaték nem haladhatja meg a megadott értéket. Csavar ISO 6g Ell. meghúzási nyomaték Nm-ben az alábbi oszt. csav.-hoz Max. kicsavarási nyomaték 5.6/ /10.9/12.9 in Nm Precote Precote Precote M M M M M M M <0,9 0,9 0,9 M M M M M M M M M MA meghúzási nyomaték MLB indítónyomaték MLB/ MA aránya MA Precote esetén Forgatónyomaték ellenőrzése előfeszítés nélkül Csak a gyártás felügyeletére, lásd DIN 267, 27. rész Áttekintés Csavarok M3-tól Anyák M4-től M22-ig Termékek Precote 30 Precote 80 Precote 85 Kolor sárga piros türkiz Kémiai bázis akrilát + peroxid akrilát + peroxid epoxidakril + peroxid Hőmérséklettartomány C C C Szilárdság alacsony magas magas Kézzel fogható kb. 15 min után 15 min után 30 min után Funkcionális szilárdság kb. 3 h után 6 h után 6 h után Végszilárdság 24 h után 24 h után 24 h után Beszerelés 1 A Precote bevonatú csavarral történő szerelés géppel vagy manuálisan, hagyományos szerszámokkal történik. 1 Az anyamenetnek por-, olaj- és zsírmentesnek kell lennie. Menetsúrlódási tényező Anwendung Rendkívül alkalmas egyenes és kereszthornyú csavarokhoz elektromos termékekben és készülékgyártásban. Nagyon gyakran alkalmazzák tömítésként. Univerzális típus valamennyi, nagy biztosító hatással rendelkező, menetes elemhez. Megfelelő magasabb alkalmazási hőmérsékleteken és nem érzékeny a nedvességgel szemben. Rendkívül alkalmas minden olyan csavarkapcsolathoz, amelyet kontrollált menetsúrlódási tényezővel kell meghúzni. Forrás: Gyártói adatok 7 BOSSARD I Bevonatok

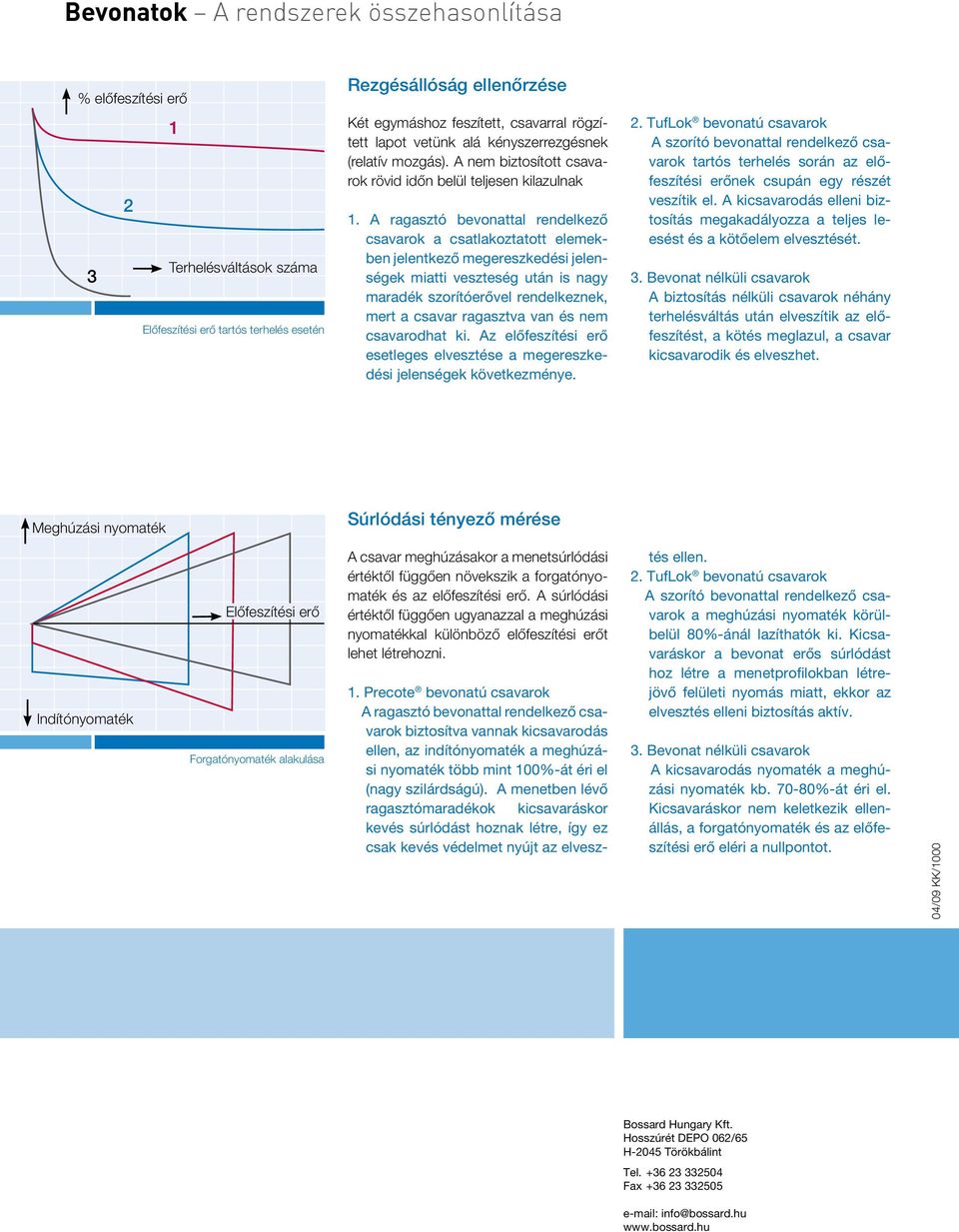

8 Bevonatok A rendszerek összehasonlítása % előfeszítési erő 1 2 Terhelésváltások száma 3 Előfeszítési erő tartós terhelés esetén Rezgésállóság ellenőrzése Két egymáshoz feszített, csavarral rögzített lapot vetünk alá kényszerrezgésnek (relatív mozgás). A nem biztosított csavarok rövid időn belül teljesen kilazulnak 1. A ragasztó bevonattal rendelkező csavarok a csatlakoztatott elemekben jelentkező megereszkedési jelenségek miatti veszteség után is nagy maradék szorítóerővel rendelkeznek, mert a csavar ragasztva van és nem csavarodhat ki. Az előfeszítési erő esetleges elvesztése a megereszkedési jelenségek következménye. 2. TufLok bevonatú csavarok A szorító bevonattal rendelkező csavarok tartós terhelés során az előfeszítési erőnek csupán egy részét veszítik el. A kicsavarodás elleni biztosítás megakadályozza a teljes leesést és a kötőelem elvesztését. 3. Bevonat nélküli csavarok A biztosítás nélküli csavarok néhány terhelésváltás után elveszítik az előfeszítést, a kötés meglazul, a csavar kicsavarodik és elveszhet. Meghúzási nyomaték Súrlódási tényező mérése Indítónyomaték Előfeszítési erő Forgatónyomaték alakulása A csavar meghúzásakor a menetsúrlódási értéktől függően növekszik a forgatónyomaték és az előfeszítési erő. A súrlódási értéktől függően ugyanazzal a meghúzási nyomatékkal különböző előfeszítési erőt lehet létrehozni. 1. Precote bevonatú csavarok A ragasztó bevonattal rendelkező csavarok biztosítva vannak kicsavarodás ellen, az indítónyomaték a meghúzási nyomaték több mint 100%-át éri el (nagy szilárdságú). A menetben lévő ragasztómaradékok kicsavaráskor kevés súrlódást hoznak létre, így ez csak kevés védelmet nyújt az elvesztés ellen. 2. TufLok bevonatú csavarok A szorító bevonattal rendelkező csavarok a meghúzási nyomaték körülbelül 80%-ánál lazíthatók ki. Kicsavaráskor a bevonat erős súrlódást hoz létre a menetprofilokban létrejövő felületi nyomás miatt, ekkor az elvesztés elleni biztosítás aktív. 3. Bevonat nélküli csavarok A kicsavarodás nyomaték a meghúzási nyomaték kb %-át éri el. Kicsavaráskor nem keletkezik ellenállás, a forgatónyomaték és az előfeszítési erő eléri a nullpontot. 04/09 KK/1000 Bossard Hungary Kft. Hosszúrét DEPO 062/65 H-2045 Törökbálint Tel Fax info@bossard.hu
