Rádiójel vezérlésű időjárásjelző állomás "WS-9720-IT" modell

Átírás

1 Conrad Vevőszolgálat, 1124 Budapest, Jagelló út 30. Tel: Rádiójel vezérlésű időjárásjelző állomás "WS-9720-IT" modell Rend. sz.: Bevezetés A termék megfelel az érvényes európai irányelveknek. Kérjük, hogy üzembe helyezés előtt olvassa el figyelmesen a jelen használati útmutatót. 2. A szállítás tartalma: Időjárásjelző állomás állító talppal Külső szenzor fali tartóval Használati útmutató 3. Rendeltetés A "WS-9720-IT" rádiójel vezérelt időjárásjelző állomás a belés kültéri hőmérséklet és légnedvesség kijelzésére szolgál. A mellékelt külső szenzor vezeték nélkül adja át a hőmérséklet és légnedvesség mért adatait az alapkészülékre. A készülékbe egy DCF óra van beépítve. A kijelző grafikusan, szimbólumokkal ábrázolja a várható időjárás. A termék részletes ismertetése az 5. pontban található. A készüléken látható időjárás előrejelzések csak tájékoztató jellegűek. A gyártó nem vállal felelősséget esetleges téves kijelzésekért és az azokból adódó következményekért. A termék privát felhasználásra készült, gyógyászati célokra vagy a nyilvánosság informálására nem alkalmas. A terméket elemek működtetik. A külső szenzor adatait rádiós úton továbbítja az alapkészülékre, (ld. a "Hatótáv" c. pontot) A fentiektől eltérő alkalmazás a termék károsodásához, valamint további veszélyekhez vezethet. 4. Az útmutató szimbólumainak magyarázata: Háromszögbe foglalt villám jel az egészséget fenyegető veszélyre (pl. áramütés) figyelmeztet. Háromszögbe foglalt felkiáltójel az útmutató olyan rendelkezésére utal, amelynek betartása különösen fontos. A "kéz" szimbólum különleges tippekre és ajánlásokra hívja fel a figyelmet. 5. Jellemzők és funkciók: a) Báziskészülék: DCF rádiójel által vezérelt óraidő kijelzés; kézi óraidő beállítás lehetséges A DCF rádiójel vétele be- és kikapcsolható Kijelzés 12/24 órás formában Időkijelzés óra/perc formában Időzóna beállítható (+/-12 óra) A beltéri hőmérséklet és légnedvesség kijelzése A külső hőmérséklet és légnedvesség kijelzése (adatok vétele max. 3 külső szenzorról lehetséges) Hőmérséklet kijelzés átkapcsolható o C ill. o F között Minimális/maximális értékek tárolása, a mérés dátumának és idejének kijelzésével Időjárás előrejelzés "időjárás lányka" formájában Az időjárási szimbólumoknál a változásokra való érzékenység beállítható Állítható LC-kijelző kontraszt Elemkimerülés jelzés Asztalon való felállítás vagy falra szerelés lehetséges Üzemelés két mikroelemmel (AAA méret) Csak száraz belső helyiségben működhet (nem szabad nedvességgel, vízzel érintkeznie). b) Külső szenzor Beépített LC-kijelző a hőmérséklet- és légnedvesség (váltakozó) kijelzésére Vezeték nélküli adatátvitel 868 MHz-es rádiófrekvencián Adatátvitel 16 másodpercenként Működtetés egy CR2032 típusú elemmel Adott felületen felállítható, vagy falra szerelhető Külső térségben, védett helyen (pl. eresz alatt) helyezendő el. 6. Biztonsági tudnivalók Olyan termék- vagy személyi károkért, amelyek az útmutatóban foglaltak figyelmen kívül hagyásából, szakszerűtlen kezelésből, vagy a biztonsági előírások be nem tartásából származnak, a gyártó és forgalmazó nem vállal felelősséget, ezekre a garancia nem érvényes. Biztonsági és engedélyezési okokból a termék önkényes módosítása, átalakítása tilos. Karbantartási vagy javítási munkát csak szakember ill. szakszerviz végezhet. Ne használja a terméket kórházban vagy más gyógyító intézményekben. Bár a külső szenzor csak viszonylag gyenge rádiójelet sugároz, ez esetleg károsan befolyásolja az életfontosságú orvosi műszerek működését. A készülék csak száraz belső helyiségekben használható. Ne tegye ki közvetlen napsugárzásnak, túlzott hőségnek ill. hidegnek, valamint nedvességnek, víznek. A külső szenzor védett körülmények között (pl. eresz vagy az épület egy kiugró része alatt) való elhelyezésre alkalmas. Közvetlen csapadéktól óvni kell, víz alá ne kerüljön! A termék nem való gyerekek kezébe. Ne hagyja a csomagolóanyagot szanaszét heverni. A készüléket csak mérsékelt, - nem trópusi klímában használja. Ne kapcsolja be azonnal, ha hidegből meleg helyiségbe vitte, hanem várja meg, amíg az esetleges páralecsapódás elpárolog. Vigyázzon, hogy a készüléket ne érje lökés vagy ütés, és ne ejtse le. 7. Elemekre/akkukra vonatkozó előírások: Az időjárás-állomás és a szenzorok üzemeltetése akkukkal is lehetséges. Az akku azonban a kisebb feszültség (akku=1,2v, elem=1,5v) és kapacitás miatt rövidebb üzemidőt biztosít. Mindezek alapján ajánlatos inkább a minőségi alkáli elemek alkalmazása, a hosszabb és biztonságosabb üzemelés érdekében. Az alapkészülékhez 2 db AAA mikroelem szükséges (pl. Conrad r.sz.) A külső szenzorhoz egy db CR2032 gombelem szükséges (pl. Conrad r.sz.) Az elemek/akkuk nem valók gyerekek kezébe Betételüknél ügyeljen a megfelelő pólusokra. Ne hagyja az elemeket szanaszét heverni, gyerekek vagy háziállatok lenyelhetik azokat. Az elemek/akkuk ne legyenek rövidre zárva, szétszedve vagy tűzbe dobva. Robbanásveszély!! Hagyományos elemeket nem szabad feltölteni. 1

2 Ha hosszabb ideig nem használja a készüléket, vegye ki az elemeket/akkukat. Az elem esetleges szivárgása károsíthatja a terméket, ez a garancia elvesztéséhez vezethet. Elemcserénél mindig az összes elemet ill. akkut cserélje, és azonos típusokat alkalmazzon. Elemeket és akkukat soha ne használjon egyszerre! 7. Külső hőmérséklet 8. Külső légnedvesség 9. Elemkimerülés jelzés az alapkészüléken 10. Elemkimerülés jelzés a külső szenzoron 8. Kezelő szervek (Ld. az ábrákat.) a) Alapkészülék c) Külső szenzor I. LC-kijelző a hőmérséklet és légnedvesség váltakozó kijelzésére. J. Felcsíptethető tartó, amellyel a külső szenzor különböző helyzetben (falon vagy felállítva) rögzíthető. K. Elemtartó rekesz (az elem betételekor a pólusra ügyelni). A. LC-kijelző B. "SET" gomb: nyomásával előhívható a beállító menü, az LC-kijelző kontrasztja, az időzóna, időjel vétel bekikapcsolás, 12/24 órás kijelzési forma, kézi óraidő- és naptár beállítás, o C/ o F beállítás és az időjárási szimbólumok átkapcsolási érzékenysége beállítására. MIN/MAX kijelzés esetén az értékek törlése. C. MIN/MAX gomb: kijelzi a tárolt minimális-maximális belés kültéri értékeket (az észlelés óraidejével és dátumával együtt) D. "+" gomb: átkapcsol az aktuális idő és az aktuális belső-külső hőmérséklet és légnedvesség között; beállító menüben az értékek léptetésére szolgál. E. "CH" gomb: átkapcsol a külső szenzorok (1. 2. és 3. sz.) között, (ha egynél több szenzort alkalmaz). F. Állító talp (levehető) G. Furat a falra rögzítéshez H. Elemtartó (2 db AAA mikroelem számára). b) A kijelzőn látható jelzések 1. Óraidő vagy beltéri hőmérséklet/légnedvesség kijelzése. A két kijelzés között a "+" gombbal lehet átváltani. 2. A DCF jel vételének szimbóluma 3. Időjárás előrejelzés szimbólumai 4. Időjárási tendencia kijelzés 5. Az aktuálisan kijelzett szenzor száma (több szenzor esetén) 6. A külső szenzorról jövő rádiójel vételének szimbóluma 9. Üzembe helyezés Az üzembe helyezés függ attól, hogy egy, vagy több szenzort alkalmaznak (egy van mellékelve). Az alapkészüléket ne tegye közvetlenül a szenzor mellé, legyen közöttük legalább 50 cm táv, különben nem megfelelő a jel felismerése. Tartsa távol a terméket fémfelületektől, vagy más elektromos/elektronikus készülékektől ill. kábelektől. Ha az egyik egységben elemet kell cserélni, cserélje le azokat az összes egységben egyszerre (az összes egységet újra kell indítani). Ez azért szükséges, mert a külső szenzor üzembe helyezéskor véletlenszerű kódot küld az alapkészülékre, más szenzoroktól származó zavarás elkerülésére. a) Ha egy külső szenzort alkalmaz: 1. Tegye be először az elemeket a külső szenzorba. Ehhez az elemtartót (K) húzza lefelé, és amennyiben gyárilag nincs benne tegyen be egy CR2032 gombelemet. A "+" pólus Ön felé (felfelé) legyen (ld. az ábrát); majd tolja vissza a tartót (a "+" pólus a szenzor hátoldala felé mutasson). 2. A külső szenzor aktiválása után 30 másodpercen belül tegye be az elemeket az alapkészülékbe. Nyissa ki ehhez az elemtartó fedelét (H), és tegyen be két AAA típusú elemet a rekeszbe, a pólusokra ügyelve. Rövid időre a kijelző szegmensei megjelennek. Zárja az elemtartót. A kijelzőn az idő helyén "0:00", és az időjárás-lányka látható. 3. A készülék most megkísérli a külső szenzor értékeinek vételét, a vétel-szimbólum villog. Ha 2-3 percen belül a külső hőmérséklet és légnedvesség mért értékei nem jelennek meg a kijelző alján, akkor vegye ki az összes elemet, várjon egy percig, amíg minden szegmens kialszik, majd kezdje elölről az eljárást, az 1. lépéstől. 4. A külső szenzor adatainak korrekt vétele és kijelzése után automatikusan megkezdődik a DCF-jel keresése (a vétel szimbólum (2) villog. A folyamat kb. 3-5 percig tart, ezután az óraidő megjelenik a kijelzőn fent. A DCF vétel részletezése a 10. pontban található. b) Ha több külső szenzort alkalmaz: 1. Ha az alapbeállítást eredetileg csak egy szenzorral végezte, vegye ki az alapkészülékből és a szenzorból 2

3 az összes elemet, és várjon legalább egy percig, amíg a szegmensek eltűnnek a kijelzőről. 2. Tegye be az elemeket az első szenzorba (ld. a 9.a. pontot is). 3. Az első szenzor aktiválása után 30 másodpercen belül tegye be az elemeket az alapkészülékbe (ld. a 9.a. pontot). A kijelzőn minden szegmens, majd az óraidő "0:00" formában, és az "időjárásjelző lány" jelenik meg. Az alapkészülék megkísérli az első szenzor jelének vételét, a szimbólum villog. 4. Rövid idő múlva az első szenzor hőmérséklet- és légnedvesség-értékei jelennek meg, majd a vételt jelző szimbólum (6) villog. Ezután tovább léphet az 5. pontra. Ha nem sikerül a vétel, az elemeket ki kell venni, és az eljárást megismételni. Tartsa be a min. 50 cm távolságot az egységek között, és a legalább 1 m távot elektronikus/elektromos készülékektől és fémtárgyaktól. 5. Miután az első szenzor értékei megjelentek a készülék kijelzőjén, 10 másodpercen belül tegye be az elemet a második szenzorba. Ha ezt nem teszi, a készülék kilép a szenzor vételi módból. 6. A második szenzorba való elembetétel után (10 másodpercen belül) tegye be az elemet a harmadik szenzorba, amennyiben használ ilyet. 7. Ha a második és harmadik szenzor értékei nem jelennek meg, ismételjen az 1. lépéstől. 8. Ha a szenzorok mérési eredményeit a készülék megfelelően veszi, megkezdődik a DCF jel vétele (a szimbólum (2) villog), a 10. pont szerint. Jó feltételek között ez 3-5 percig tart, majd az óraidő megjelenik a kijelzőn fent. 10. A DCF jel vétele A báziskészülék keresni kezdi a DCF-időjelet. A jelet egy atomóra-vezérelt adó sugározza Mainflingenből (Frankfurt a. Main közelében, Németo.). A hatótáv 1500 kmes körzetre terjed ki, sőt, ideális vételi körülmények között 2000 km is lehet. A DCF jel sugározza a pontos óraidőt (eltérés elméletileg 1 másodperc 1 millió évenként), és a dátumot. Természetesen elmarad az óra kézi átállítása is a nyári-téli időszámításra való átmenetnél. Az első DCF jel vételi kísérlet az elemek betétele után kezdődik, amikor a külső szenzorok felismerése és bejelentkezése megtörtént (ld. a 9.a és b. pontot). A DCF jel vétele és értékelése néhány percig tarthat. Ez alatt ne mozgassa a készüléket. és ne nyomjon gombot. Ne tegye a készüléket elektromos ill. elektronikus készülékek, valamint kábelek, konnektorok vagy fémtárgyak közelébe. A gyenge vételt többek között fémgőzölt szigetelt üvegű ablakok, vasbeton falak, réteggel bevont tapéták okozhatják, vagy a pinceszinten való elhelyezés. A normál napi DCF vétel és az óra korrigálása naponta 2.00 és 3.00 órakor történik. Ha a vétel eddig sem sikeres, 6.00 óráig a készülék óránként megkísérli a vételt. Ha ez sem sikerül, a következő vételkísérletre másnap hajnalban 2:00 órakor kerül sor. Napi egy sikeres vétel elég ahhoz, hogy a pontos időtől való eltérés 1 másodperc alatt maradjon. Az éjszakai vétel előnye, hogy ilyenkor kevesebb elektronikus készülék (tévé, komputer) van bekapcsolva, és a légköri zavarok is kisebbek. A vétel biztosabb és jobb (nagyobb hatótáv lehetséges az egységek között). A külső szenzorok sikeres bejelentkezése után a DCF vételszimbólum (2) villog a kijelzőn fent, amikor a készülék keresi a DCF jelet. Ha érvényes jelet tudott venni, a DCF szimbólum állandóan a kijelzőn marad, és az óraidő megjelenik. Ha percig nem jelenik meg a korrekt DCF idő, és a szimbólum villog, vagy eltűnik, változtasson a készülék helyzetén, a 9. pontban leírtak szerint. Az óraidőt és dátumot kézzel is beállíthatja, vagy éjjelre hagyja változatlanul a készüléket, hogy az megkísérelje a DCF jel vételét. A sikeres DCF idő vétel felülírja a kézzel beadott időt. Új vételi kísérlet úgy is lehetséges, hogy a DCF vételt kikapcsolja, majd újból bekapcsolja. (Ld. a 12. e. pontot). 11. Elhelyezés, szerelés Az egységek üzembe helyezése után a külső szenzort és az alapkészüléket helyezze el megfelelő helyen. Fúrásnál, csavarozásnál ügyeljen arra, hogy áram-, gáz- vagy vízvezetéket ne sértsen meg! Életveszély! Végleges elhelyezés, rögzítés előtt próbálja ki az egységek működését. a) Alapkészülék Az alapkészüléket az állító talppal (F) megfelelő felületen fel lehet állítani. A felület legyen vízszintes, elegendően nagy és sima, valamint ne legyen gyerekek által elérhető. A falra való rögzítésre megfelelő furat (G) szolgál a hátoldalon, ezzel a készülék egy szögre vagy csavarra akasztható. Előzőleg a talpat el kell távolítani. A készülék ne legyen fűtőtest vagy elektromos készülék közelében. A közvetlen napsugárzás, valamint ablakhoz vagy ajtóhoz közeli elhelyezés is kerülendő. b) Külső szenzor A szenzort ne tegye olyan helyre, ahol közvetlen csapadék érheti; ha víz alá kerül, tönkremegy. Csak fröccsenő víz ellen védett. Az elemtartónak tehát lefelé kell mutatnia, hogy víz ne kerüljön a szenzorba. (A hőérzékelő nyílása az elemtartónál van.) A szenzorokat védett külső környezetben ajánlatos felszerelni, hogy ne legyenek közvetlen napfénynek kitéve, ami meghamisítja az adatokat. A beépített kijelzőre való tekintettel ajánlatos úgy szerelni, hogy pl. az ablakból leolvasható legyen. A tartó alulra, felülre vagy a hátlapra szerelhető. 12. Kezelés a) A hőmérséklet és légnedvesség kijelzése A kijelző alján a külső hőmérséklet (7) és a külső légnedvesség (8) van kijelezve. A "CH" gombbal max. három szenzort lehet választani. Az éppen aktív szenzor száma megjelenik a kijelzőn. Ha csak egy szenzort használ, nem jelenik meg szám a kijelzőn. A külső szenzor jelének vételét a rádiójel szimbólum (6) mutatja. A kijelző felső sorában (1) normál módban az óraidő látható. Nyomja meg a "+" gombot, ezzel átválthat a beltéri hőmérséklet/légnedvesség kijelzésre. 3

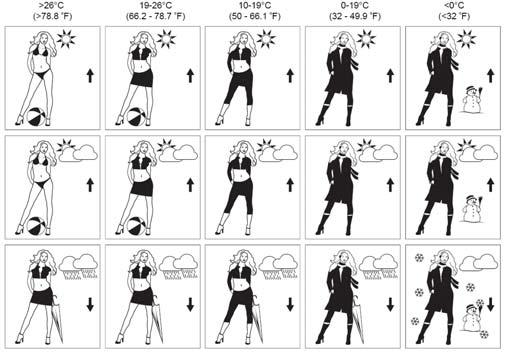

4 b) A min/max. értékek kijelzése A minimum-maximum értékeket a MIN/MAX gombbal lehet előhívni. Az adatok mindegyik szenzorra külön vannak tárolva. Először tehát a megfelelő szenzort kell a "CH" gombbal kiválasztani, ha több szenzor működik. A "MIN/MAX" gomb többszöri rövid nyomására a megfelelő értékek egymás után kijelződnek. Minden tárolt értékhez hozzá van rendelve az észlelés ideje és dátuma, ez is megjelenik a kijelzőn; alul pedig a "MIN" ill. "MAX" jelzés látható. c) A min./max. értékek törlése Válassza ki először a "CH" gombbal a kívánt külső szenzort. A "MIN/MAX" gomb nyomogatására megjelennek az értékek. Ha egyet törölni akar, nyomja röviden a "SET" gombot. Ezután az aktuális érték jelenik meg. A törlést minden értékre külön kell elvégezni. d) Időjárás előrejelzés A kijelző középső részén 15 különböző időjárási szimbólum (3) látható. Az "időjárás-lányka" öltözéke mutatja, hogy milyen idő várható; az előrejelzés a légnyomás változáson alapul, az öltözékhez még az 1. külső szenzor által mért hőmérséklet van felhasználva, ezt a szenzort tehát nem ajánlott pl. pincében elhelyezni. okvetlenül (amint a szimbólumok mutatják) napsütést vagy esőt. Pl. ha az aktuális idő felhős, és a kijelző esőt mutat, ez nem jelent hibát, csak azt, hogy a légnyomás süllyedt, és az időjárás rosszabbodása várható, de nem biztos, hogy esni fog. Az elemek betétele után az előrejelzések az első órában nem vehetők figyelembe, mivel a készüléknek ebben az időben állandó tengerszint feletti magasságon gyűjteni kell a légnyomás adatokat, hogy előrejelzést tudjon adni. Ha az időjárásjelző helyét úgy változtatja meg, hogy magasabbra vagy mélyebbre kerül (pl. a földszintről a negyedik emeletre), a készülék ezt légnyomás változásnak foghatja fel. Az időjárás szimbólumok mellett nyíl látható, amely a légnyomás tendenciáját mutatja: felfelé mutató nyíl: emelkedő légnyomás, időjárás javulás, lefelé mutató nyíl: süllyedő légnyomás, időjárás rosszabbodás. A tendencia jel attól fogva lesz a kijelzőn, ha a készülék egyszer már regisztrált légnyomás változást. e) Beállítások kézzel A beállítások a következő sorrendben következnek (normál kijelzőből kiindulva): kijelző kontraszt, időzóna, DCF-vétel be-kikapcsolás, 12/24 órás időkijelzési forma, kézi idő- és naptárbeállítás, hőmérséklet mértékegység ( o C/ o F) választása, időjárási szimbólum váltás érzékenysége. A beállítás menete: Nyomja röviden a "SET" gombot. Egy adott érték állításához a "+" gombot kell nyomni. Ha hosszabb ideig nyomva tartja, a számok gyorsabban változnak. Egy beállítás "átugrására" nyomja újból a "SET"-et. A beállítási módból való kilépéshez nyomja a "CH" gombot. Sonnig = napos Bewölkt = felhős Regen = esős Bár az időjárásjelző állomás nem tudja pótolni a hivatásos meteorológiai jelentést a rádióban, TV-ben,. stb., mégis elismerésre méltó, hogy a készülék előrejelzéseinek pontossága kb. 70%-os. Megjegyzések a szimbólumok értelmezéséhez: Ha éjjel "napos" idő van kijelezve, ez tiszta, csillagos éjszakát jelent. "Hó" kijelzés jelenik meg "eső" helyett, ha a külső hőmérséklet 0 o C-nál alacsonyabb (1. érzékelő). Az előrejelzés nem a pillanatnyi helyzetre, hanem a következő órára vonatkozik. A légnyomás alapján történő előrejelzés maximális pontossága kb. 70%. A következő nap tényleges időjárása tehát különbözhet a jelzéstől. Az érzékelt légnyomás csak kb. 50 km-es körzetre vonatkozik, az idő gyorsan változhat, különösen hegyvidéken. Tehát, ha hegyi túrát tervez, ne hagyatkozzék az időjárás-jelzőre, hanem informálódjon a helyi meteorológiai állomáson. A szimbólumok a légnyomás nagyobb, vagy hirtelen változásainál alakulnak át. Ha nincs változás, akkor vagy a légnyomás nem változott, vagy olyan lassan módosult, hogy a készülék nem tudta regisztrálni. A megjelent napos ill. felhős szimbólum nem változik az idő további javulásakor ill. rosszabbodásakor. A szimbólumok az időjárás javulását vagy rosszabbodását mutatják, ami azonban nem jelent 1. Kijelző kontraszt beállítása A kontraszt 8 fokozatban állítható be (alapbeállítás: 4). "SET" nyomására "LCD4" látható, a "4" villog. A "+" nyomogatásával válassza ki a kívánt kontraszt értéket. "SET"-tel nyugtázzon, ezzel a következő - időzóna beállítási módba lép, "CH"-val pedig kiléphet a beállítási módból. 2. Időzóna beállítása Előzetes beállítás "0h". A kijelzőn "ZONE" jelenik meg, és az óra érték villog. "+" gombbal állíthatja az időzónát. "SET"-tel nyugtázzon, ezzel a következő DCF-vétel beállítási módba lép; vagy "CH"-val kiléphet. 3. DCF vétel be-kikapcsolása Olyan helyen, ahol a DCF jel vétele nem lehetséges, az időjel vétele leállítható. Ekkor az óra normál kvarcóraként működik. A kijelzőn "RC ON" látható, és a vételszimbólum villog. A "+" gombbal átválthat az "ON" (be) és "OFF" (ki) állapot között. Ha a vétel ki van kapcsolva (OFF), addig nincs vételkísérlet, amíg vissza nem kapcsolják (ON). Kikapcsolt állapotban a DCF szimbólum nincs a kijelzőn. Továbblépés vagy kilépés a korábbiak szerint /24 órás kijelzés forma választása Alapbeállítás "24h". "SET" nyomása újból. A "+" gombbal válasszon "24h" ill. "12h" között. Ha 24 órát választ, a naptár "nap/hónap" formában van kijelezve. 4

5 Ha 12 órás kijelzést választ, a naptár "hónap/nap" formában van kijelezve, ezen kívül délelőtt "AM", délután "PM" jelenik meg az óraidő mellett. Továbblépés vagy kilépés a korábbiak szerint. 5. Az idő beállítása kézzel Ha a DCF jel nem vehető (pl. pincében, kedvezőtlen vételi körülmények között, stb.) az óraidőt kézzel lehet beállítani. Beállítás: Az előző beállítás után a kijelzőn az órák villognak. Az "+" gombbal állítsa be az órákat, nyugtázzon "SET"- tel. A percek villognak. A "+" gombbal állítsa be a perceket, nyugtázza "SET"-tel. Továbblépés vagy kilépés mint előbb. 6. Naptár beállítása Akkor szükséges, ha nincs DCF vétel. Az előző beállítás után az év száma villog a kijelzőn. A "+" gombbal állítsa be az évet. Nyugtázza "SET"-tel. A hónap villog. A "+" gombbal állítsa be a hónapot. Nyugtázza "SET"-tel. A nap villog. A "+" gombbal állítsa be a napi dátumot. Nyugtázza "SET"-tel, a hőmérséklet mértékegység beállításba lép. Továbblép, vagy kilép "CH"-val Hőmérséklet mértékegység ( o C vagy o F) A hőmérséklet kijelzés o C-ban van előre beállítva. A kijelzőn o C villog. A "+" gombbal átkapcsolhat o C és o F között. Továbblépés vagy kilépés, mint előbb. 8. Időjárási szimbólumok érzékenységének beállítása Az átkapcsolási érzékenységet a szimbólumokhoz módosítani lehet olyan környéken, ahol az időjárás gyorsan változik. A kijelzőn fent a tendencia és a szám villog. A "+" gombbal átválthat "2", "3" vagy "4" fokozatú érzékenység között. Ez az érték hpa-ban mutatja a légnyomásváltozást, ami az időjárás-szimbólumok változását indítja el. A "2" érték a legérzékenyebb (leggyorsabb), a "4" a legkevésbé érzékeny (lassú) beállítás. "SET" nyomásával kilép a beállítási módból, és ismét a normál kijelzési forma van a kijelzőn. 13. Elemcsere Az elemeket akkor kell cserélni, ha a kijelzőn alul kis elemszimbólum jelenik meg, ill. a kijelzőn semmi nem látható. Az elemszimbólum "TX" jelzéssel arra utal, hogy a külső szenzor eleme gyenge (figyeljen a szenzor számára, ha több szenzort működtet). A szimbólum "RX" jelzéssel azt mutatja, hogy magában az alapkészülékben gyengék az elemek és cserére szorulnak. Ha az egyik egységnél elemcsere szükséges, mindegyik egységnél új alapbeállítást kell végezni. Ez azért fontos, mert a szenzor beüzemelésnél véletlenszerű biztonsági kódot küld az alapkészülékre, mégpedig csak elembetétel után. 14. Hibák, zavarok elhárítása: Probléma Ok / megoldás Nincs vétel a A bázis és a külső szenzor(ok) távolsága külső túl nagy. Változtassa meg a külső egységről szenzorok helyzetét. Tárgyak ill. árnyékoló anyagok, valamint elektronikus készülékek (pl. tévé, A külső szenzorok zavarják más készülékek működését. A bázis nem ismeri fel a külső szenzort. komputer) akadályozzák a vételt. Változtassa meg az egységek helyzetét. A külső szenzorok elemei gyengék vagy kimerültek. Tegyen be kísérletképpen újakat. Azonos vagy szomszédos frekvencián működő másik adó zavarja a szenzorok jeleit. Változtassa meg az egységek helyzetét. (Ezek általában nem tartósan működnek, lehetséges, hogy a következő napon már jó a vétel.) A külső szenzorok különböző távolságokból küldik jeleiket az alapkészülékre. Ekkor lehetséges, hogy más készülékeket, pl. fejhallgatót zavarnak. Tartsa be a sorrendet az elemek betételénél. Először a szenzorba, azután az alapkészülékbe tegye be az elemet. Várjon, míg az alapkészülék egy adatcsomagot vesz a szenzorokról. Ez némelykor több percig tart! Ha a szomszédságban is van ilyen szenzor, ez zavarokhoz vezethet. Működtesse a szenzort másik adócsatornán, vagy keressen másik helyet a szenzor ill. az állomás számára. 15. Hatótáv A rádiójelek átviteli hatótávja bázis és szenzorok között optimális feltételek között max. 100 m. Ezt nevezik általában szabad téri hatótávnak. Ez az ideális helyzet (pl. hogy a bázis és a külső szenzorok sima, növényzet és épületek nélküli területen vannak) a gyakorlatban általában nem fordul elő. Az alapkészüléket általában a házban állítják fel, a külső szenzort kívül, pl. az ablak mellett. A hatótávot jelentősen csökkenthetik az alábbi tényezők: Falak, vasbeton födémek Bevonattal ellátott szigetelő ablaküvegek Járművek Fák, bokrok, föld, sziklák Fém- és vezető tárgyak (pl. fűtőtest) közelsége Emberi test közelsége Szélessávú zavarok lakókörnyezetben (vezeték nélküli telefonok, mobilok, fejhallgatók, hangszórók, rádiók, bébifonok stb.) Elektromotorok, trafók, tápegységek, komputerek közelsége Rosszul árnyékolt vagy nyitottan működő komputerek vagy más elektromos készülékek közelsége Mivel a helyi adottságok mindenütt különbözők, nem garantálható egy meghatározott hatótáv. Normál esetben a működtetés egy családi házban általában problémamentes. Ha mégsem kap a bázisállomás adatokat (új elemek ellenére), csökkentse a távolságot az egységek között. 13. Karbantartás, tisztítás Karbantartást, javítást csak szakember végezhet. A készülékben nincs karbantartást igénylő rész, tehát ne nyissa fel, kivéve, ha elemet tesz be. Az alapkészülék tisztításához elegendő egy száraz, puha és tiszta ruha. Ne nyomja erősen a kijelzőt! A port puha, tiszta ecsettel, vagy porszívóval távolítsa el. 5

6 A külső szenzor(ok) tisztításához enyhén megnedvesített ruha használható. Semmiképpen ne használjon agresszív tisztító szereket, alkoholt vagy oldatokat. 14. A készülékkel való bánásmód Vegye figyelembe az útmutató minden biztonsági előírását! Ha értékes, karcolásra kényes bútorra teszi a készüléket, tegyen alája valamilyen alátétet, hogy ne hagyjon nyomot a bútoron. 15. Selejtezés a) Általános elvek Elektronikus és elektromos termékeket nem szabad a háztartási szemétbe tenni. Selejtezze a használhatatlan termékeket az előírásoknak megfelelően. b) Elemek és akkuk A végfelhasználó törvényileg kötelezett a használt elemek és akkuk leadására az erre szolgáló gyűjtőhelyeken. Háztartási szemétbe dobásuk tilos! 16. Műszaki adatok a) Alapkészülék Beltéri hőmérséklet- és légnedvesség érzékelés: Hőmérséklet mérési tart. -9,9 o C...+59,9 o C Felbontás 0,1 o C Légnedvesség tartomány 1-99% rel. légnedvesség Felbontás 1% Mérési időköz mérés kb. 20 másodpercenként Általános jellemzők: Külső szenzorok száma max. 3 Elemek 2 db AAA mikroelem (alkáli ajánlott) Elem élettartama: kb. 2 év Méretek 58,2 mm x17,6 mm x131,9 mm (talp nélkül) b) Külső szenzor Külső hőmérséklet- és légnedvesség érzékelés: Hőmérséklet mérési tart. -39,9 o C...+59,9 o C Felbontás 0,1 o C Légnedvesség tartomány 1 99% rel. légnedvesség Felbontás 1% Mérési időköz mérés kb. 16 másodpercenként Általános jellemzők: Frekvencia 868 MHz Hatótáv max. 100 m szabad téren (ld. a "Hatótáv" c. pontot) Elem: 1 db CR2032 gombelem Elem élettartama kb1 év Méretek 36,6 mm x 13,5 mm x 87,9 mm 17. Konformitás A Conrad Electronic cég (Klaus-Conrad Str. 1. D Hirschau) kijelenti, hogy a jelen termék az 1999/5/EK irányelveknek és más érvényes előírásoknak megfelel. A vonatkozó nyilatkozat a weblapon olvasható. 6
