WS 9611-IT Időjárásjelző állomás riasztással Rend. sz.:

Átírás

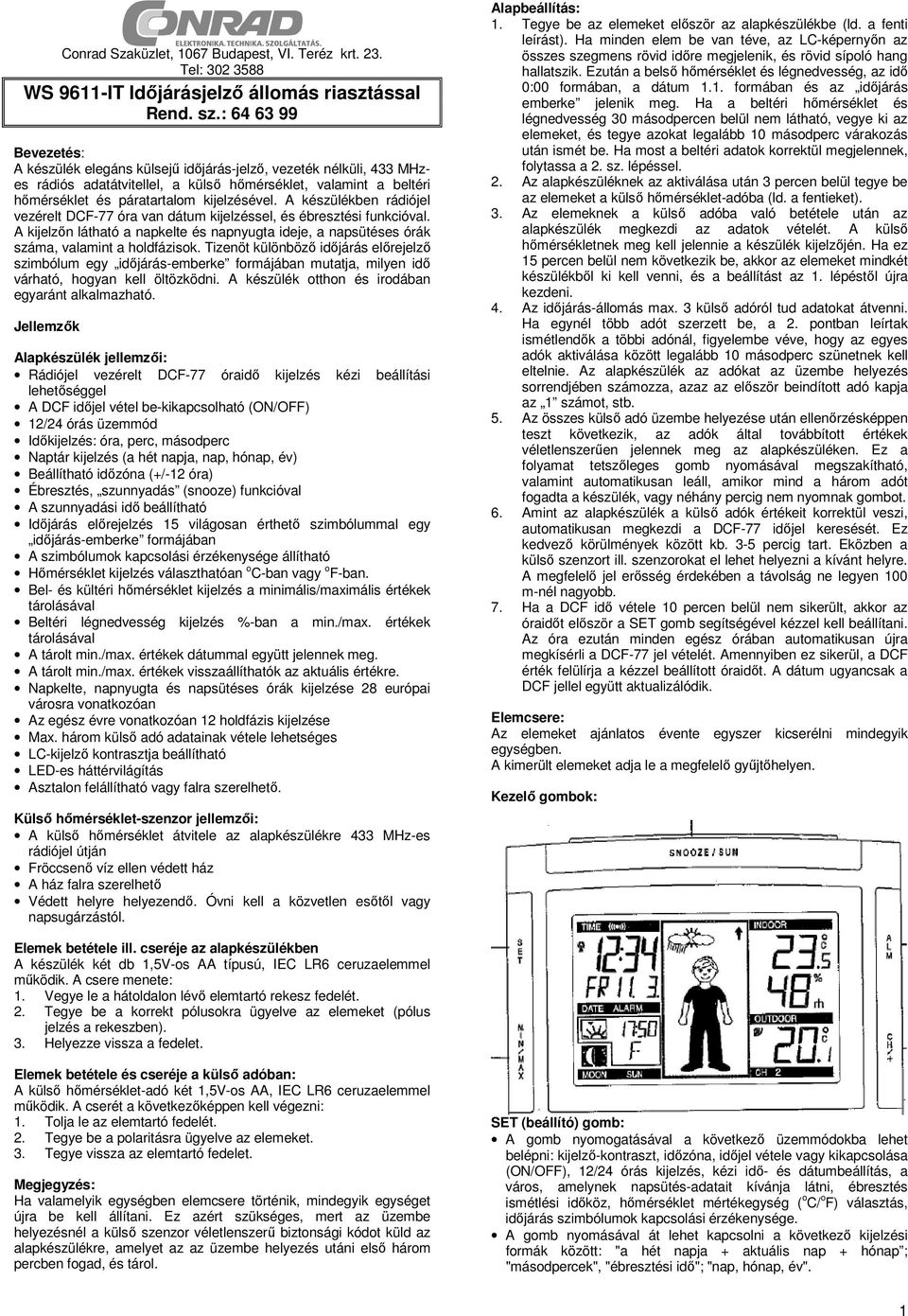

1 Conrad Szaküzlet, 1067 Budapest, VI. Teréz krt. 23. Tel: WS 9611-IT Időjárásjelző állomás riasztással Rend. sz.: Bevezetés: A készülék elegáns külsejű időjárás-jelző, vezeték nélküli, 433 MHzes rádiós adatátvitellel, a külső hőmérséklet, valamint a beltéri hőmérséklet és páratartalom kijelzésével. A készülékben rádiójel vezérelt DCF-77 óra van dátum kijelzéssel, és ébresztési funkcióval. A kijelzőn látható a napkelte és napnyugta ideje, a napsütéses órák száma, valamint a holdfázisok. Tizenöt különböző időjárás előrejelző szimbólum egy időjárás-emberke formájában mutatja, milyen idő várható, hogyan kell öltözködni. A készülék otthon és irodában egyaránt alkalmazható. Jellemzők Alapkészülék jellemzői: Rádiójel vezérelt DCF-77 óraidő kijelzés kézi beállítási lehetőséggel A DCF időjel vétel be-kikapcsolható (ON/OFF) 12/24 órás üzemmód Időkijelzés: óra, perc, másodperc Naptár kijelzés (a hét napja, nap, hónap, év) Beállítható időzóna (+/-12 óra) Ébresztés, szunnyadás (snooze) funkcióval A szunnyadási idő beállítható Időjárás előrejelzés 15 világosan érthető szimbólummal egy időjárás-emberke formájában A szimbólumok kapcsolási érzékenysége állítható Hőmérséklet kijelzés választhatóan o C-ban vagy o F-ban. Bel- és kültéri hőmérséklet kijelzés a minimális/maximális értékek tárolásával Beltéri légnedvesség kijelzés %-ban a min./max. értékek tárolásával A tárolt min./max. értékek dátummal együtt jelennek meg. A tárolt min./max. értékek visszaállíthatók az aktuális értékre. Napkelte, napnyugta és napsütéses órák kijelzése 28 európai városra vonatkozóan Az egész évre vonatkozóan 12 holdfázis kijelzése Max. három külső adó adatainak vétele lehetséges LC-kijelző kontrasztja beállítható LED-es háttérvilágítás Asztalon felállítható vagy falra szerelhető. Külső hőmérséklet-szenzor jellemzői: A külső hőmérséklet átvitele az alapkészülékre 433 MHz-es rádiójel útján Fröccsenő víz ellen védett ház A ház falra szerelhető Védett helyre helyezendő. Óvni kell a közvetlen esőtől vagy napsugárzástól. Alapbeállítás: 1. Tegye be az elemeket először az alapkészülékbe (ld. a fenti leírást). Ha minden elem be van téve, az LC-képernyőn az összes szegmens rövid időre megjelenik, és rövid sípoló hang hallatszik. Ezután a belső hőmérséklet és légnedvesség, az idő 0:00 formában, a dátum 1.1. formában és az időjárás emberke jelenik meg. Ha a beltéri hőmérséklet és légnedvesség 30 másodpercen belül nem látható, vegye ki az elemeket, és tegye azokat legalább 10 másodperc várakozás után ismét be. Ha most a beltéri adatok korrektül megjelennek, folytassa a 2. sz. lépéssel. 2. Az alapkészüléknek az aktiválása után 3 percen belül tegye be az elemeket a külső hőmérséklet-adóba (ld. a fentieket). 3. Az elemeknek a külső adóba való betétele után az alapkészülék megkezdi az adatok vételét. A külső hőmérsékletnek meg kell jelennie a készülék kijelzőjén. Ha ez 15 percen belül nem következik be, akkor az elemeket mindkét készülékből ki kell venni, és a beállítást az 1. lépéstől újra kezdeni. 4. Az időjárás-állomás max. 3 külső adóról tud adatokat átvenni. Ha egynél több adót szerzett be, a 2. pontban leírtak ismétlendők a többi adónál, figyelembe véve, hogy az egyes adók aktiválása között legalább 10 másodperc szünetnek kell eltelnie. Az alapkészülék az adókat az üzembe helyezés sorrendjében számozza, azaz az először beindított adó kapja az 1 számot, stb. 5. Az összes külső adó üzembe helyezése után ellenőrzésképpen teszt következik, az adók által továbbított értékek véletlenszerűen jelennek meg az alapkészüléken. Ez a folyamat tetszőleges gomb nyomásával megszakítható, valamint automatikusan leáll, amikor mind a három adót fogadta a készülék, vagy néhány percig nem nyomnak gombot. 6. Amint az alapkészülék a külső adók értékeit korrektül veszi, automatikusan megkezdi a DCF-77 időjel keresését. Ez kedvező körülmények között kb. 3-5 percig tart. Eközben a külső szenzort ill. szenzorokat el lehet helyezni a kívánt helyre. A megfelelő jel erősség érdekében a távolság ne legyen 100 m-nél nagyobb. 7. Ha a DCF idő vétele 10 percen belül nem sikerült, akkor az óraidőt először a SET gomb segítségével kézzel kell beállítani. Az óra ezután minden egész órában automatikusan újra megkísérli a DCF-77 jel vételét. Amennyiben ez sikerül, a DCF érték felülírja a kézzel beállított óraidőt. A dátum ugyancsak a DCF jellel együtt aktualizálódik. Elemcsere: Az elemeket ajánlatos évente egyszer kicserélni mindegyik egységben. A kimerült elemeket adja le a megfelelő gyűjtőhelyen. Kezelő gombok: Elemek betétele ill. cseréje az alapkészülékben A készülék két db 1,5V-os AA típusú, IEC LR6 ceruzaelemmel működik. A csere menete: 1. Vegye le a hátoldalon lévő elemtartó rekesz fedelét. 2. Tegye be a korrekt pólusokra ügyelve az elemeket (pólus jelzés a rekeszben). 3. Helyezze vissza a fedelet. Elemek betétele és cseréje a külső adóban: A külső hőmérséklet-adó két 1,5V-os AA, IEC LR6 ceruzaelemmel működik. A cserét a következőképpen kell végezni: 1. Tolja le az elemtartó fedelét. 2. Tegye be a polaritásra ügyelve az elemeket. 3. Tegye vissza az elemtartó fedelet. Ha valamelyik egységben elemcsere történik, mindegyik egységet újra be kell állítani. Ez azért szükséges, mert az üzembe helyezésnél a külső szenzor véletlenszerű biztonsági kódot küld az alapkészülékre, amelyet az az üzembe helyezés utáni első három percben fogad, és tárol. SET (beállító) gomb: A gomb nyomogatásával a következő üzemmódokba lehet belépni: kijelző-kontraszt, időzóna, időjel vétele vagy kikapcsolása (ON/OFF), 12/24 órás kijelzés, kézi idő- és dátumbeállítás, a város, amelynek napsütés-adatait kívánja látni, ébresztés ismétlési időköz, hőmérséklet mértékegység ( o C/ o F) választás, időjárás szimbólumok kapcsolási érzékenysége. A gomb nyomásával át lehet kapcsolni a következő kijelzési formák között: "a hét napja + aktuális nap + hónap ; "másodpercek", "ébresztési idő"; "nap, hónap, év". 1

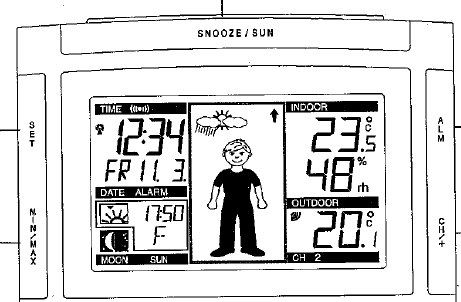

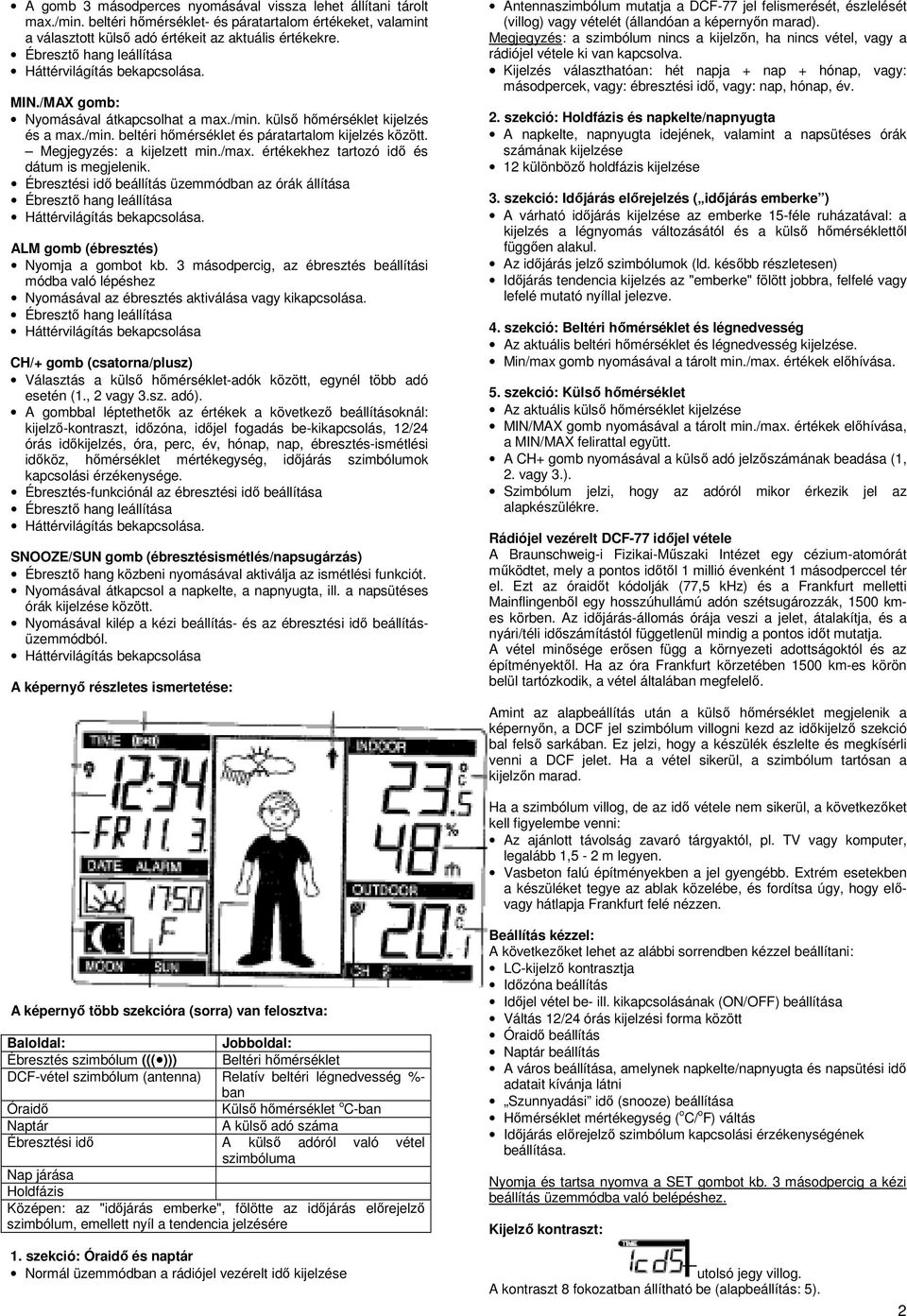

2 A gomb 3 másodperces nyomásával vissza lehet állítani tárolt max./min. beltéri hőmérséklet- és páratartalom értékeket, valamint a választott külső adó értékeit az aktuális értékekre. Háttérvilágítás bekapcsolása. MIN./MAX gomb: Nyomásával átkapcsolhat a max./min. külső hőmérséklet kijelzés és a max./min. beltéri hőmérséklet és páratartalom kijelzés között. a kijelzett min./max. értékekhez tartozó idő és dátum is megjelenik. Ébresztési idő beállítás üzemmódban az órák állítása Háttérvilágítás bekapcsolása. ALM gomb (ébresztés) Nyomja a gombot kb. 3 másodpercig, az ébresztés beállítási módba való lépéshez Nyomásával az ébresztés aktiválása vagy kikapcsolása. Háttérvilágítás bekapcsolása CH/+ gomb (csatorna/plusz) Választás a külső hőmérséklet-adók között, egynél több adó esetén (1., 2 vagy 3.sz. adó). A gombbal léptethetők az értékek a következő beállításoknál: kijelző-kontraszt, időzóna, időjel fogadás be-kikapcsolás, 12/24 órás időkijelzés, óra, perc, év, hónap, nap, ébresztés-ismétlési időköz, hőmérséklet mértékegység, időjárás szimbólumok kapcsolási érzékenysége. Ébresztés-funkciónál az ébresztési idő beállítása Háttérvilágítás bekapcsolása. SNOOZE/SUN gomb (ébresztésismétlés/napsugárzás) Ébresztő hang közbeni nyomásával aktiválja az ismétlési funkciót. Nyomásával átkapcsol a napkelte, a napnyugta, ill. a napsütéses órák kijelzése között. Nyomásával kilép a kézi beállítás- és az ébresztési idő beállításüzemmódból. Háttérvilágítás bekapcsolása A képernyő részletes ismertetése: Antennaszimbólum mutatja a DCF-77 jel felismerését, észlelését (villog) vagy vételét (állandóan a képernyőn marad). a szimbólum nincs a kijelzőn, ha nincs vétel, vagy a rádiójel vétele ki van kapcsolva. Kijelzés választhatóan: hét napja + nap + hónap, vagy: másodpercek, vagy: ébresztési idő, vagy: nap, hónap, év. 2. szekció: Holdfázis és napkelte/napnyugta A napkelte, napnyugta idejének, valamint a napsütéses órák számának kijelzése 12 különböző holdfázis kijelzése 3. szekció: Időjárás előrejelzés ( időjárás emberke ) A várható időjárás kijelzése az emberke 15-féle ruházatával: a kijelzés a légnyomás változásától és a külső hőmérséklettől függően alakul. Az időjárás jelző szimbólumok (ld. később részletesen) Időjárás tendencia kijelzés az "emberke" fölött jobbra, felfelé vagy lefelé mutató nyíllal jelezve. 4. szekció: Beltéri hőmérséklet és légnedvesség Az aktuális beltéri hőmérséklet és légnedvesség kijelzése. Min/max gomb nyomásával a tárolt min./max. értékek előhívása. 5. szekció: Külső hőmérséklet Az aktuális külső hőmérséklet kijelzése MIN/MAX gomb nyomásával a tárolt min./max. értékek előhívása, a MIN/MAX felirattal együtt. A CH+ gomb nyomásával a külső adó jelzőszámának beadása (1, 2. vagy 3.). Szimbólum jelzi, hogy az adóról mikor érkezik jel az alapkészülékre. Rádiójel vezérelt DCF-77 időjel vétele A Braunschweig-i Fizikai-Műszaki Intézet egy cézium-atomórát működtet, mely a pontos időtől 1 millió évenként 1 másodperccel tér el. Ezt az óraidőt kódolják (77,5 khz) és a Frankfurt melletti Mainflingenből egy hosszúhullámú adón szétsugározzák, 1500 kmes körben. Az időjárás-állomás órája veszi a jelet, átalakítja, és a nyári/téli időszámítástól függetlenül mindig a pontos időt mutatja. A vétel minősége erősen függ a környezeti adottságoktól és az építményektől. Ha az óra Frankfurt körzetében 1500 km-es körön belül tartózkodik, a vétel általában megfelelő. Amint az alapbeállítás után a külső hőmérséklet megjelenik a képernyőn, a DCF jel szimbólum villogni kezd az időkijelző szekció bal felső sarkában. Ez jelzi, hogy a készülék észlelte és megkísérli venni a DCF jelet. Ha a vétel sikerül, a szimbólum tartósan a kijelzőn marad. Ha a szimbólum villog, de az idő vétele nem sikerül, a következőket kell figyelembe venni: Az ajánlott távolság zavaró tárgyaktól, pl. TV vagy komputer, legalább 1,5-2 m legyen. Vasbeton falú építményekben a jel gyengébb. Extrém esetekben a készüléket tegye az ablak közelébe, és fordítsa úgy, hogy elővagy hátlapja Frankfurt felé nézzen. A képernyő több szekcióra (sorra) van felosztva: Baloldal: Jobboldal: Ébresztés szimbólum ((( ))) Beltéri hőmérséklet DCF-vétel szimbólum (antenna) Relatív beltéri légnedvesség %- ban Óraidő Külső hőmérséklet o C-ban Naptár A külső adó száma Ébresztési idő A külső adóról való vétel szimbóluma Nap járása Holdfázis Középen: az "időjárás emberke", fölötte az időjárás előrejelző szimbólum, emellett nyíl a tendencia jelzésére 1. szekció: Óraidő és naptár Normál üzemmódban a rádiójel vezérelt idő kijelzése Beállítás kézzel: A következőket lehet az alábbi sorrendben kézzel beállítani: LC-kijelző kontrasztja Időzóna beállítás Időjel vétel be- ill. kikapcsolásának (ON/OFF) beállítása Váltás 12/24 órás kijelzési forma között Óraidő beállítás Naptár beállítás A város beállítása, amelynek napkelte/napnyugta és napsütési idő adatait kívánja látni Szunnyadási idő (snooze) beállítása Hőmérséklet mértékegység ( o C/ o F) váltás Időjárás előrejelző szimbólum kapcsolási érzékenységének beállítása. Nyomja és tartsa nyomva a SET gombot kb. 3 másodpercig a kézi beállítás üzemmódba való belépéshez. Kijelző kontraszt: utolsó jegy villog. A kontraszt 8 fokozatban állítható be (alapbeállítás: 5). 2

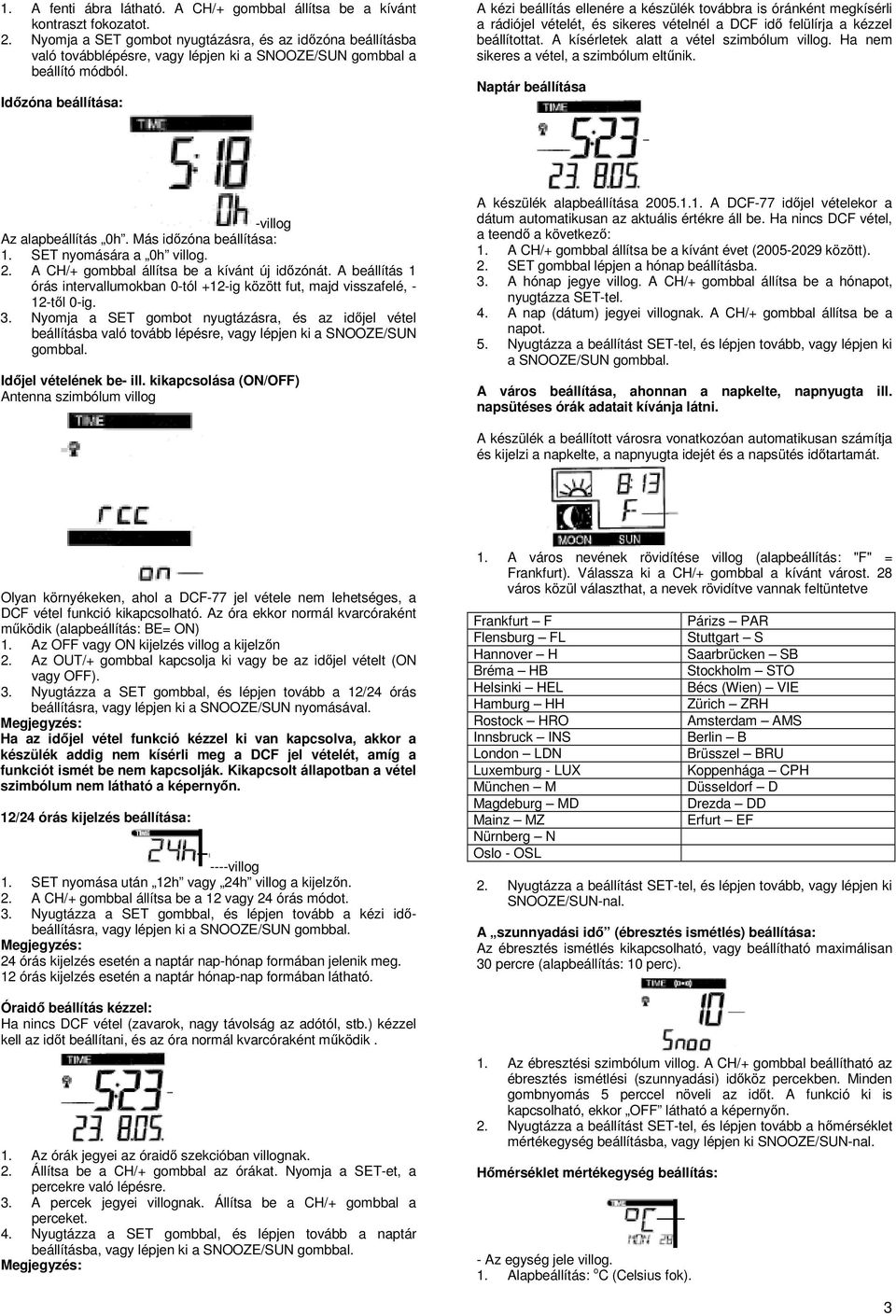

3 1. A fenti ábra látható. A CH/+ gombbal állítsa be a kívánt kontraszt fokozatot. 2. Nyomja a SET gombot nyugtázásra, és az időzóna beállításba való továbblépésre, vagy lépjen ki a SNOOZE/SUN gombbal a beállító módból. Időzóna beállítása: A kézi beállítás ellenére a készülék továbbra is óránként megkísérli a rádiójel vételét, és sikeres vételnél a DCF idő felülírja a kézzel beállítottat. A kísérletek alatt a vétel szimbólum villog. Ha nem sikeres a vétel, a szimbólum eltűnik. Naptár beállítása -villog Az alapbeállítás 0h. Más időzóna beállítása: 1. SET nyomására a 0h villog. 2. A CH/+ gombbal állítsa be a kívánt új időzónát. A beállítás 1 órás intervallumokban 0-tól +12-ig között fut, majd visszafelé, - 12-től 0-ig. 3. Nyomja a SET gombot nyugtázásra, és az időjel vétel beállításba való tovább lépésre, vagy lépjen ki a SNOOZE/SUN gombbal. Időjel vételének be- ill. kikapcsolása (ON/OFF) Antenna szimbólum villog A készülék alapbeállítása A DCF-77 időjel vételekor a dátum automatikusan az aktuális értékre áll be. Ha nincs DCF vétel, a teendő a következő: 1. A CH/+ gombbal állítsa be a kívánt évet ( között). 2. SET gombbal lépjen a hónap beállításba. 3. A hónap jegye villog. A CH/+ gombbal állítsa be a hónapot, nyugtázza SET-tel. 4. A nap (dátum) jegyei villognak. A CH/+ gombbal állítsa be a napot. 5. Nyugtázza a beállítást SET-tel, és lépjen tovább, vagy lépjen ki a SNOOZE/SUN gombbal. A város beállítása, ahonnan a napkelte, napnyugta ill. napsütéses órák adatait kívánja látni. A készülék a beállított városra vonatkozóan automatikusan számítja és kijelzi a napkelte, a napnyugta idejét és a napsütés időtartamát. Olyan környékeken, ahol a DCF-77 jel vétele nem lehetséges, a DCF vétel funkció kikapcsolható. Az óra ekkor normál kvarcóraként működik (alapbeállítás: BE= ON) 1. Az OFF vagy ON kijelzés villog a kijelzőn 2. Az OUT/+ gombbal kapcsolja ki vagy be az időjel vételt (ON vagy OFF). 3. Nyugtázza a SET gombbal, és lépjen tovább a 12/24 órás beállításra, vagy lépjen ki a SNOOZE/SUN nyomásával. Ha az időjel vétel funkció kézzel ki van kapcsolva, akkor a készülék addig nem kísérli meg a DCF jel vételét, amíg a funkciót ismét be nem kapcsolják. Kikapcsolt állapotban a vétel szimbólum nem látható a képernyőn. 12/24 órás kijelzés beállítása: ----villog 1. SET nyomása után 12h vagy 24h villog a kijelzőn. 2. A CH/+ gombbal állítsa be a 12 vagy 24 órás módot. 3. Nyugtázza a SET gombbal, és lépjen tovább a kézi időbeállításra, vagy lépjen ki a SNOOZE/SUN gombbal. 24 órás kijelzés esetén a naptár nap-hónap formában jelenik meg. 12 órás kijelzés esetén a naptár hónap-nap formában látható. Óraidő beállítás kézzel: Ha nincs DCF vétel (zavarok, nagy távolság az adótól, stb.) kézzel kell az időt beállítani, és az óra normál kvarcóraként működik. 1. Az órák jegyei az óraidő szekcióban villognak. 2. Állítsa be a CH/+ gombbal az órákat. Nyomja a SET-et, a percekre való lépésre. 3. A percek jegyei villognak. Állítsa be a CH/+ gombbal a perceket. 4. Nyugtázza a SET gombbal, és lépjen tovább a naptár beállításba, vagy lépjen ki a SNOOZE/SUN gombbal. 1. A város nevének rövidítése villog (alapbeállítás: "F" = Frankfurt). Válassza ki a CH/+ gombbal a kívánt várost. 28 város közül választhat, a nevek rövidítve vannak feltüntetve Frankfurt F Flensburg FL Hannover H Bréma HB Helsinki HEL Hamburg HH Rostock HRO Innsbruck INS London LDN Luxemburg - LUX München M Magdeburg MD Mainz MZ Nürnberg N Oslo - OSL Párizs PAR Stuttgart S Saarbrücken SB Stockholm STO Bécs (Wien) VIE Zürich ZRH Amsterdam AMS Berlin B Brüsszel BRU Koppenhága CPH Düsseldorf D Drezda DD Erfurt EF 2. Nyugtázza a beállítást SET-tel, és lépjen tovább, vagy lépjen ki SNOOZE/SUN-nal. A szunnyadási idő (ébresztés ismétlés) beállítása: Az ébresztés ismétlés kikapcsolható, vagy beállítható maximálisan 30 percre (alapbeállítás: 10 perc). 1. Az ébresztési szimbólum villog. A CH/+ gombbal beállítható az ébresztés ismétlési (szunnyadási) időköz percekben. Minden gombnyomás 5 perccel növeli az időt. A funkció ki is kapcsolható, ekkor OFF látható a képernyőn. 2. Nyugtázza a beállítást SET-tel, és lépjen tovább a hőmérséklet mértékegység beállításba, vagy lépjen ki SNOOZE/SUN-nal. Hőmérséklet mértékegység beállítás: - Az egység jele villog. 1. Alapbeállítás: o C (Celsius fok). 3

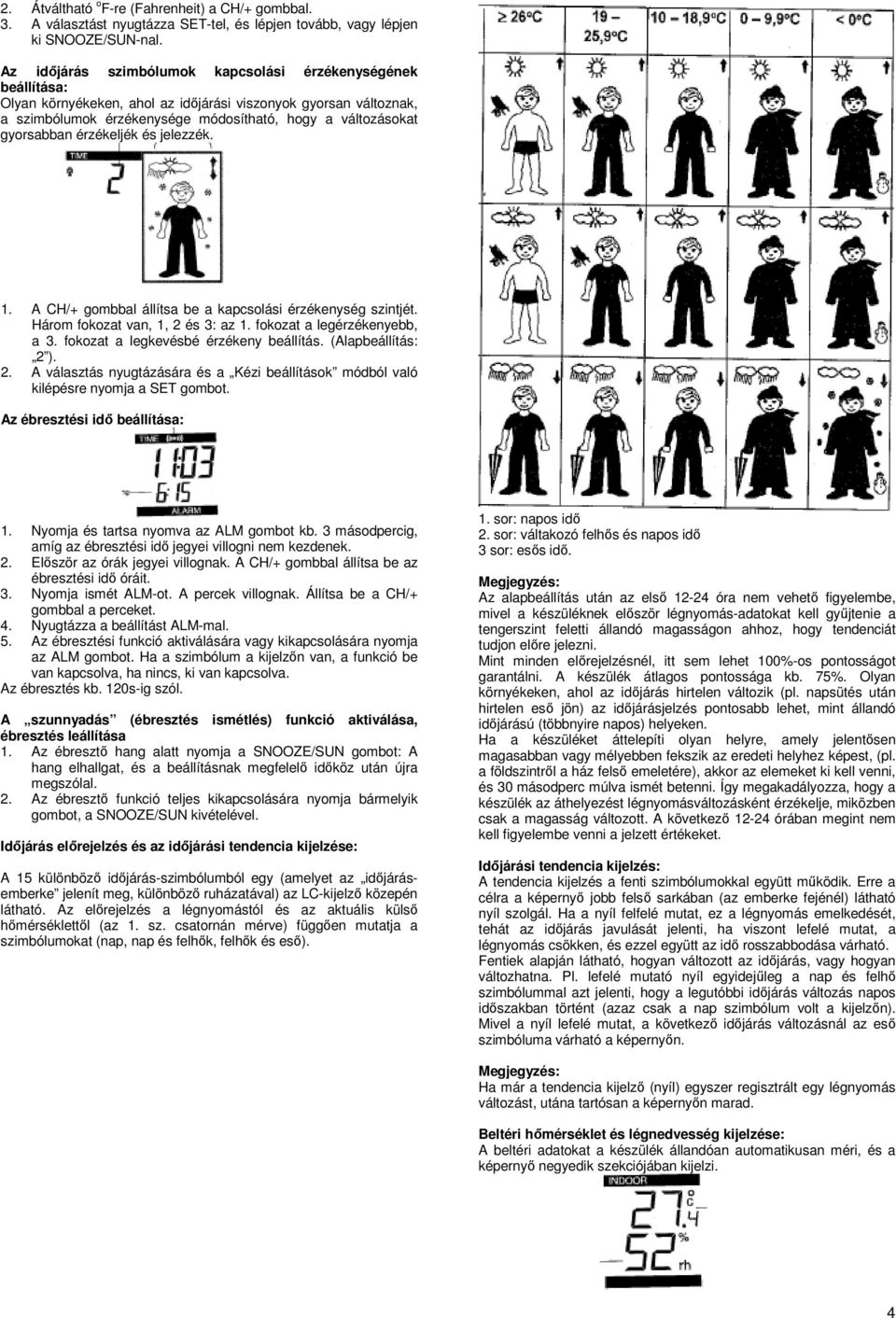

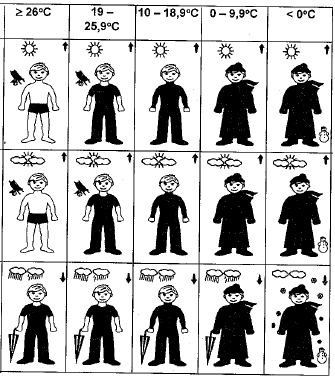

4 2. Átváltható o F-re (Fahrenheit) a CH/+ gombbal. 3. A választást nyugtázza SET-tel, és lépjen tovább, vagy lépjen ki SNOOZE/SUN-nal. Az időjárás szimbólumok kapcsolási érzékenységének beállítása: Olyan környékeken, ahol az időjárási viszonyok gyorsan változnak, a szimbólumok érzékenysége módosítható, hogy a változásokat gyorsabban érzékeljék és jelezzék. 1. A CH/+ gombbal állítsa be a kapcsolási érzékenység szintjét. Három fokozat van, 1, 2 és 3: az 1. fokozat a legérzékenyebb, a 3. fokozat a legkevésbé érzékeny beállítás. (Alapbeállítás: 2 ). 2. A választás nyugtázására és a Kézi beállítások módból való kilépésre nyomja a SET gombot. Az ébresztési idő beállítása: 1. Nyomja és tartsa nyomva az ALM gombot kb. 3 másodpercig, amíg az ébresztési idő jegyei villogni nem kezdenek. 2. Először az órák jegyei villognak. A CH/+ gombbal állítsa be az ébresztési idő óráit. 3. Nyomja ismét ALM-ot. A percek villognak. Állítsa be a CH/+ gombbal a perceket. 4. Nyugtázza a beállítást ALM-mal. 5. Az ébresztési funkció aktiválására vagy kikapcsolására nyomja az ALM gombot. Ha a szimbólum a kijelzőn van, a funkció be van kapcsolva, ha nincs, ki van kapcsolva. Az ébresztés kb. 120s-ig szól. A szunnyadás (ébresztés ismétlés) funkció aktiválása, ébresztés leállítása 1. Az ébresztő hang alatt nyomja a SNOOZE/SUN gombot: A hang elhallgat, és a beállításnak megfelelő időköz után újra megszólal. 2. Az ébresztő funkció teljes kikapcsolására nyomja bármelyik gombot, a SNOOZE/SUN kivételével. Időjárás előrejelzés és az időjárási tendencia kijelzése: A 15 különböző időjárás-szimbólumból egy (amelyet az időjárásemberke jelenít meg, különböző ruházatával) az LC-kijelző közepén látható. Az előrejelzés a légnyomástól és az aktuális külső hőmérséklettől (az 1. sz. csatornán mérve) függően mutatja a szimbólumokat (nap, nap és felhők, felhők és eső). 1. sor: napos idő 2. sor: váltakozó felhős és napos idő 3 sor: esős idő. Az alapbeállítás után az első óra nem vehető figyelembe, mivel a készüléknek először légnyomás-adatokat kell gyűjtenie a tengerszint feletti állandó magasságon ahhoz, hogy tendenciát tudjon előre jelezni. Mint minden előrejelzésnél, itt sem lehet 100%-os pontosságot garantálni. A készülék átlagos pontossága kb. 75%. Olyan környékeken, ahol az időjárás hirtelen változik (pl. napsütés után hirtelen eső jön) az időjárásjelzés pontosabb lehet, mint állandó időjárású (többnyire napos) helyeken. Ha a készüléket áttelepíti olyan helyre, amely jelentősen magasabban vagy mélyebben fekszik az eredeti helyhez képest, (pl. a földszintről a ház felső emeletére), akkor az elemeket ki kell venni, és 30 másodperc múlva ismét betenni. Így megakadályozza, hogy a készülék az áthelyezést légnyomásváltozásként érzékelje, miközben csak a magasság változott. A következő órában megint nem kell figyelembe venni a jelzett értékeket. Időjárási tendencia kijelzés: A tendencia kijelzés a fenti szimbólumokkal együtt működik. Erre a célra a képernyő jobb felső sarkában (az emberke fejénél) látható nyíl szolgál. Ha a nyíl felfelé mutat, ez a légnyomás emelkedését, tehát az időjárás javulását jelenti, ha viszont lefelé mutat, a légnyomás csökken, és ezzel együtt az idő rosszabbodása várható. Fentiek alapján látható, hogyan változott az időjárás, vagy hogyan változhatna. Pl. lefelé mutató nyíl egyidejűleg a nap és felhő szimbólummal azt jelenti, hogy a legutóbbi időjárás változás napos időszakban történt (azaz csak a nap szimbólum volt a kijelzőn). Mivel a nyíl lefelé mutat, a következő időjárás változásnál az eső szimbóluma várható a képernyőn. Ha már a tendencia kijelző (nyíl) egyszer regisztrált egy légnyomás változást, utána tartósan a képernyőn marad. Beltéri hőmérséklet és légnedvesség kijelzése: A beltéri adatokat a készülék állandóan automatikusan méri, és a képernyő negyedik szekciójában kijelzi. 4

5 Külső hőmérséklet kijelzése: A képernyő legalsó szekciója a külső hőmérsékletet és az aktuális adónak a számát mutatja, - utóbbit akkor, ha egynél több adó működik. A bal felső sarokban a körívek a külső szenzor adásának vételét jelzik. A tárolt maximális és minimális beltéri adatok előhívása: 1. Normál módban nyomja háromszor a MIN/MAX gombot. A kijelzőn megjelenik a maximális beltéri hőmérséklet és légnedvesség, az észlelés idejével és dátumával együtt. 2. Nyomja a MIN/MAX gombot még egyszer: a minimális beltéri hőmérséklet és légnedvesség jelződik ki, az észlelés idejével és dátumával együtt. A maximális és minimális beltéri értékek visszaállítása: 1. Nyomja háromszor a MIN/MAX gombot. A tárolt értékek megjelennek. 2. Nyomja és tartsa nyomva a SET gombot kb. három másodpercig. Ezáltal az összes tárolt maximális és minimális beltéri adat törlődik, és a kijelzés visszaáll az aktuális értékekre. Egyidejűleg az aktuálisan mutatott külső adó max./min. adatai is visszaállnak az aktuális értékre. A tárolt maximális és minimális kültéri hőmérséklet értékek előhívása: 1. A CH/+ gombbal válassza ki a kívánt külső adót. Az adó száma megjelenik. 2. Nyomja a MIN/MAX gombot, a választott adón mért maximális hőmérséklet kijelzésére. 3. Nyomja a MIN/MAX gombot még egyszer, a minimális hőmérséklet kijelzésére. A normál kijelzéshez való visszatéréshez nyomja az ALM gombot. A maximális és minimális kültéri adatok visszaállítása: A tárolt adatokat az egyes adókra vonatkozóan egyenként kell előhívni és visszaállítani. Az adó száma csak egynél több adó esetén jelenik meg. A visszaállítást a beltéri értékeknél leírtak alapján kell elvégezni. Egyidejűleg az aktuálisan mutatott beltéri max./min. adatok is visszaállnak az aktuális értékre. Napkelte, napnyugta és napsütés időtartamának kijelzése A napkelte, napnyugta és a napsütéses órák számának kijelzése közötti átkapcsolásra nyomja a SNOOZE/SUN gombot. Napkelte ideje: Napnyugta ideje: Sorrendben: Telehold Fogyó hold (öthatod) Fogyó hold (kétharmad) Fogyó hold (félhold) Fogyó hold (harmad) Fogyó hold (hatod) Újhold Növekvő hold (hatod) Növekvő hold (harmad) Növekvő hold (félhold) Növekvő hold (kétharmad) Növekvő hold (öthatod) LED-es háttérvilágítás: A háttérvilágítás bármelyik gomb nyomására bekapcsolódik, és kb. 9 másodperc elteltével automatikusan kikapcsolódik. Külső hőmérséklet-szenzorok: Az adók hatótávját a külső hőmérséklet befolyásolja. Nagyon alacsony hőmérséklet csökkenti a hatótávot. Ezt a külső adó elhelyezésekor figyelembe kell venni. 433 MHz-es vételteszt Ha az alapkészülék a külső érzékelőről 15 percen belül nem veszi a hőmérséklet-értékeket (a külső hőmérséklet szekciójában --- látható, a következőket kell megvizsgálni: 1. A távolság zavarforrásoktól (pl. komputer monitor vagy TV) legalább 1,5-2 m legyen. 2. Ne helyezze az egységeket fém ajtók vagy ablakkeretek közelébe. 3. Más, ugyancsak 433 MHz-es frekvencián működő készülékek (fejhallgató, hangszóró, stb.) befolyásolhatják a vételt. 4. Zavart okozhat a vételben az is, ha a szomszédban hasonló (433 MHz) frekvenciájú készülékek működnek. Ha a 433 MHz-es jel átvitele sikerült, a továbbiakban ne nyissa ki az egységek (alapkészülék ill. külső adó(k) elemtartóját, mert nemkívánt visszaállítás következhet be. Ha ez mégis előfordulna, az egységeket újra kell indítani (ld. az Alapbeállítás c. szakaszt). A hatótávolság szabad téren az adó és vevő egység között kb. 100 m. Ez azonban nagymértékben függ a környezeti feltételektől és zavaró tényezőktől. Ha a fentiek figyelembe vétele esetén sincs vétel, az összes egységet újra kell indítani (ld. Alapbeállítás ). Az alapkészülék elhelyezése: A készülék kihajtható támasszal kerül szállításra. Asztalra állítható, vagy falra szerelhető. 1. Falra szerelés: Csavarjon egy csavart (nincs mellékelve) a falba. A csavar feje kb. 5 mm-rel álljon ki a falból. 2. Hajtsa be a támaszt a hátoldalon, és a furat segítségével akassza fel a készüléket a csavarra. Napsütés időtartama (a napsütéses órák száma egy napon) Holdfázisok kijelzése A külső hőmérséklet-adó elhelyezése: A külső adó egy tartóval rendelkezik, amely az asztalon támaszként is szolgálhat, a mellékelt csavarokkal pedig a falra lehet szerelni. 1. A szenzor tartóját a csavarokkal és tiplikkal rögzítse a fal kiválasztott helyére. 2. A szenzor tartóját a csavarokkal és tiplikkal rögzítse a fal kiválasztott helyére. 3. Csúsztassa be az adót a fali tartóba. 5

6 A végleges szerelés előtt tegye az egységeket tervezett helyükre, és győződjön meg róla, hogy a rádiójelet az alapkészülék megfelelően tudja venni. Karbantartás: A készülékeket ne tegye ki extrém hőmérsékleti behatásoknak, rázkódásnak és rezgésnek. A tisztítást puha, enyhén nedves ruhával végezze, súroló- és vegyszer nélkül. Ne merítse vízbe a készülékeket. Az elhasznált elemeket azonnal távolítsa el. Ne kísérelje meg a javítást meghibásodás esetén, hanem forduljon szakemberhez. Ne tegye ki a készülékeket extrém hőmérsékletingadozásoknak, mert ez az értékek gyors változásához, és ezzel a pontosság csökkenéséhez vezethet. Műszaki adatok: Hőmérséklet mérés: Beltéri hőmérséklet mérési tartomány Külső hőmérséklet mérési tartomány -9,9 o C...+59,9 o C 0,1 o C felbontással (e tartományon kívül a kijelzés: OF.L ) -29,9 o C...+69,9 o C 0,1 o C felbontással (e tartományon kívül a kijelzés: OFL ) Relatív beltéri páratartalom 1-99 % 1% felbontással (ezen kívül eső értékeknél a kijelzés -- ) Mérési és vételi időközök Beltéri hőmérséklet mérés 15 másodpercenként Beltéri légnedvesség mérés 20 másodpercenként Külső hőmérséklet vétel 5 percenként Áramellátás: Időjárás állomás 2 db ceruzaelem AA, IEC LR6 Külső hőmérséklet adó 2 db ceruzaelem AA, IEC LR6 Elemek élettartama kb. 12 hónap (alkáli elem ajánlott) Méretek: Időjárás állomás 124,3x28,4x92,5 mm Külső hőmérséklet adó 39x21x128 mm (támasz nélkül) Selejtezés: Az elektronikus eszközök veszélyes hulladékok, amelyeket megfelelő módon kell selejtezni, a helyi törvényi előírásoknak megfelelően. Konformitás: A gyártó és forgalmazó kijelenti, hogy a jelen termék megfelel a vezeték nélküli átvitelű termékekre vonatkozó R&TTE 1999/5/EGK előírásoknak. Felelősség A gyártó nem felel pontatlan kijelzésből származó következményekért. A termék házi használatra való; egészségügyi célokra, ill. a nyilvánosság tájékoztatására nem alkalmas. Gyermek kezébe nem való. A műszaki adatok bejelentés nélkül változhatnak. 6
