1 4 napos idõjárás elõrejelzõ állomás Modell: WMH601 HASZNÁLATI ÚTMUTATÓ TARTALOM Bevezetés... 2 Áttekintés... 2 Elölnézet... 2 Hátulnézet... 3 Rádióadó egység... 4 Elsõ lépések... 4 A rádióadó egység üzembe helyezése... 4 Adatátvitel az adó egységbõl... 4 A bázis egység üzembe helyezése... 5 Az idõjárás adatok kijelzése... 5 Regionális idõjárás adatok... 5 Helyi hõmérséklet és levegõ páratartalom... 7 Idõjárás figyelmeztetés... 7 Rádiójel vezérlésû óra... 8 Az óra kézi beállítása... 8 Ébresztés... 8 Az ébresztés beállítása... 8 Az ébresztõ aktiválása /deaktiválása... 8 Az ébresztõ némítása... 9 Kijelzõkontraszt... 9 Háttérvilágítás... 9 Reset... 9 Mûszaki adatok... 9 Bázis egység... 9 Termo rádióadó egység (THN132NS)... 9 Elõvigyázatossági intézkedések Az Oregon Scientificrõl EK megfelelõségi nyilatkozat WMH601_M_EU_DE_R5.indd :57

2 LEÍRÁS Köszönjük, hogy az Oregon Scientific 4 napos idõjárás elõrejelzõ állomása (WMH601) mellett döntött. Ez a vezeték nélküli és azonnal üzemkész idõjárásjelzõ állomás képes egész Európából idõjárási adatok vételére. A felhasználó kiválaszthat európai 6 országokat és városokat és így a kiválasztott európai város idõjárás adatait a bázisegységen megjeleníttetheti. 7 8 TANÁCS Legyen ez az útmutató kéznél, 9 amikor a terméket üzembe helyezi. Praktikus 10 utasításokat tartalmaz, amelyek lépésrõl lépésre vezetik, ismertetik a mûszaki adatokat, és fontos kezelési utasításokat adnak a készülékhez. ÁTTEKINTÉS ELÖLNÉZET DAY / NIGHT (NAPPAL / ÉJJEL) jelzés 2. : Az idõjárás adatok vételének jelzése 3. RAIN PRECIP (ESÕ, CSAPADÉK): Csapadék mennyiség TEMP: hõmérséklet kijelzése 4. Szélirány (a felhasználó által kiválasztott városban) 5. SPEED (SEBESSÉG): Szélsebesség 6. Mai regionális idõjárás elõrejelzés 7. : Az adóegység elemei gyengék 2 WMH601_M_EU_DE_R5.indd :57

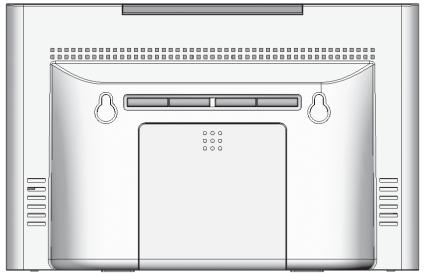

3 HÁTULNÉZET 8. : Mutatja a külsõ adóegység vételi státuszát IN/OUT: Helyi belsõ és külsõ hõmérséklet és 1 Belsõ páratartalom 9. : Idõjel vételének a jele 10. Az ország neve / a város neve / óra / napi ébresztés / jelentés MD / DM: Naptár kijelzés formája (hónap-nap vagy nap-hónap) : Az adóegység elemei gyengék AM / PM: Délelõtt / délután és este kijelzése : az ébresztés módban jelezve : (csengõ szimbólum) jelzi, hogy az ébresztés aktiválva van (ON). 11. Regionális idõjárás elõrejelzés a következõ 3 napra nappali / éjszakai hõmérséklettel és csapadék mennyiséggel (a használó által kiválasztott városban) SNOOZE / LIGHT: Szunyókáló funkció aktiválása; háttér világítás bekapcsolása 2. ÉBRESZTÉS: Ébresztés aktiválása / deaktiválása; ébresztés beállítása 3. MODE: váltás az óraidõ jelzés / dátum és jelentés kijelzése között; óra beállítása 4. UP: Beállított érték növelése; következõ ország / város kijelzése; érzékelõ keresés indítása a DOWN-nal 5. DOWN: Beállított érték csökkentése; elõzõ ország / város kijelzése; érzékelõ keresés indítása UP-al 6. Furat a falra szereléshez 7. Elemtartó rekesz 8. RESET nyílás 9. ºC / ºF: hõmérséklet mértékegység megválasztása WMH601_M_EU_DE_R5.indd :57

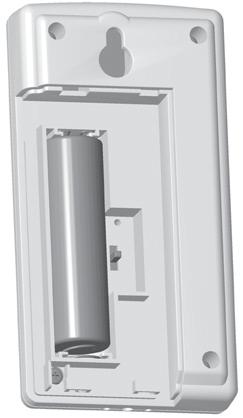

4 Rádióadó egyslg ELSŐ LÉPÉSEK A RÁDIÓADÓ EGYSÉG ÜZEMBE HELYEZÉSE 2 1. Nyissa fel az elemtartó rekesz fedelét. 2. Tegye be az elemet, és ügyeljen 1 a helyes polaritásra (+ / -). 3. Nyomja meg a RESET-et Zárja vissza az elemtartó rekesz fedelét. Alkalmazzon alkáli elemeket a hosszabb TA élettartam érdekében, valamint lítium elemeket, ha a külsõ egységeket fagypont alatti hõmérsékleten mûködteti. 1. Állapotjelzõ LED 2. Furat a falra szereléshez 3. Elemtartó 4. RESET-nyílás MEGJEGYZÉS Az ebben a csomagban lévõ adóegység (THN132NS) nem rendelkezik levegõ páratartalom mérési funkcióval. 4 ADATÁTVITEL Egy adóegység keresése: Tartsa az UP-ot és DOWN-t megnyomva. Teendõk az optimális eredmények érdekében: Az adóegységet helyezze el 100 m (300 láb) távolságon belül a bázisegységhez képest. Az adóegység elhelyezésénél figyeljen arra, hogy az alapegységre legyen irányítva, és lehetõleg ne legyenek közöttük akadályok, pl. ajtók, falak és bútorok. Helyezze el az adóegységet úgy, hogy ne érje közvetlen napsugárzás és nedvesség. Olyan helyre szerelje fel az adóegységet, ahol szabad rálátása van az égre, de ne legyen WMH601_M_EU_DE_R5.indd :57

5 TA fém tárgyak vagy elektronikus készülékek közelében. A hideg téli hónapokban helyezze az adóegységet a bázisegység közelébe, mivel a fagypont alatti hõmérsékletek az elemek teljesítményét és a jelátvitelt kedvezõtlenül befolyásolják. A rádiójel vezérlésû adóegység vétel szimbóluma a következõ állapotokat jelzi ki: SZIMBÓLUM LEÍR ÁS A bázis egység adóegysége(ke)t keres Talált egy csatornát. Nem t a l á l t a meg az adóegységet. A bázisegység már regisztrált MEGJE adóegységeket, vagy olyan adóegységeket keres, amelyeket a utolsó 30 percben reseteltek. Egy új adóegység regisztrálásához az adóegységet a keresés megkezdése elõtt resetelni (visszaállítani) kell. Az átvitel hatótávolsága több tényezõtõl is függhet. Több elhelyezési lehetõséget kell tesztelni az optimális eredmény érdekében. 5 A BÁZIS EGYSÉG ÜZEMBE HELYEZÉSE MEGJEGYZÉS A rádióadó egységet üzembe kell helyezni a bázis egység üzembe helyezése elõtt. 1. Nyissa fel az elemtartó rekesz fedelét. 2. Rakja be az elemeket, ügyelve a helyes polaritásra. 3. Minden elemcsere után meg kell nyomni a RESET gombot. FIGYELMEZTETÉS Az elemeket nem szabad túlzott hõhatásnak, tartós napsugárzásnak vagy nyílt láng hatásának kitenni. AZ IDŐJÁRÁS ADATOK KIJELZÉS REGIONÁLIS IDÕJÁRÁS ADATOK MEGJEGYZÉS Az idõjárás adatok átvitelének idõbeni vezérlése miatt akár 24 óráig is eltarthat, mire egy érvényes jel vételére sor kerülhet. A Meteotime-val való elsõ szinkronizálás 2-tõl 12 óráig is eltarthat. Ha az idõjárás elõrejelzés szimbólumai hosszabb idõ után sem jelennek meg, kísérelje meg a készülék visszaállítását, és a készüléket egy ablak közelébe vagy kevesebb zavaró jel hatásának kitett helyre állítsa fel. A készülék egy a használó által kiválasztott regionális város pillanatnyi idõjárás adatait, valamint az elkövetkezendõ három nap idõjárás adatai mutatja. mutatja a vett idõjárás adatok jelének erõsségét. WMH601_M_EU_DE_R5.indd :57

6 * 4 napos idõjárás elõrejelzés (az adott nap és a következõ 3 nap) nem áll rendelkezésre minden városról. A városok jegyzékét, valamint az egyes városokra rendelkezésre álló elõrejelzéseket a Geographische Abdeckung (földrajzi lefedettség) alatt találja. SZIMBÓL UM (villog) HELYE Ablak az óra / ébresztés / naptár / jelentés számára Ablak a mai idõjáráshoz / regionális idõjáráshoz Ablak az óra / ébresztés / naptár / jelentés számára Ablak a mai idõjáráshoz / regionális idõjáráshoz Ablak az óra / ébresztés / naptár / jelentés számára Ablak a mai idõjáráshoz / regionális idõjáráshoz LEÍRÁS Egyes városok adatainak vétele sikeres volt A kiválasztott város adatai amelynek a vétele az utolsó 48 órában sikeres volt A legtöbb város adatainak vétele sikeres volt A kiválasztott város adatai amelynek a vétele az utolsó 24 órában sikeres A jelet az volt ellenõrzés alatt a készülék nem szinkronizálja A kiválasztott város adatai amelyet az utolsó 48 órában a készülék vett közléssel (villog) Nincs szimbó lum Így kell kiválasztani egy várost (a kiválasztott országon belül): Nyomja meg az UP-ot vagy a DOWN-t. Így kell kiválasztani egy országot: Ablak az óra / ébresztés / naptár / jelentés számára Ablak a mai idõjáráshoz / regionális idõjáráshoz Ablak az óra / ébresztés / naptár / jelentés számára Ablak a mai idõjáráshoz / regionális idõjáráshoz A jelet az ellenõrzés alatt a készülék szinkronizálja A kiválasztott város adatai amelyet az utolsó 24 órában a készülék vett Információ közléssel vételére nem került sor Nincsenek érvényes adatok a választott Tartsa a MODE gombot megnyomva. Nyomja meg utána az UP-ot vagy a DOWN-t. Megerõsítésül nyomja meg a MODE-t. Az aktuális idõjárás adatoknál a készülék az idõjárás elõrejelzés, a nappali- / éjszakai hõmérsékletet, a csapadék mennyiségét, valamint a szélsebességet / szélirányt mutatja. WMH601_M_EU_DE_R5.indd :57

7 Az elkövetkezõ 3 nap idõjárás adatainál a készüléken az idõjárás szimbólum, a nappali- / éjszakai hõmérséklet, valamint a csapadék mennyisége látható. MEGJE A következõ táblázatban az idõjárás elõrejelzés szimbólumai és értelmezéseik találhatók. Fülledt Havasesõ Havas Nappali szimbólum Jelentés Napos / derült Túlnyomóa n felhõs Felhõs Ködös Éjszakai szimbólum Helyi hõmérséklet és levegõ páratartalom MEGJEGYZÉS A helyi hõmérséklet kijelzése és a levegõ páratartalma váltakozva jelenik meg. MEGJEG Ha a hõmérséklet a mérési tartományon kívülre YZÉSkerül, HH.H és LL.L jelenik meg, mindaddig, amíg a hõmérséklet értékek a mérési tartományba vissza nem kerülnek. IDŐJÁRÁS FIGYELMEZTETÉS Záporesõ Egy idõjárási figyelmeztetõ jelzés, automatikusan futó fényírásként az óraidõ / hõmérséklet jelzéssel felváltva jelenik meg. Nagy esõ A jelentések áttekintéséhez: Nyomja meg ismételten a MODE gombot. Felhõszakadás 7 WMH601_M_EU_DE_R5.indd :57

8 RÁDIÓJEL VEZÉRLÉSÛ ÓRA A termék az órát automatikusan szinkronizálja egy idõjellel. DCF-77 idõjel Frankfurtból, Németország MEGJEGYZÉS A vétel mintegy 2-10 percet vesz igénybe. Ha a jel gyenge, akár 24 óráig is tarthat, amíg a készülék egy érvényes idõjelet tud venni. Ha nem sikerülne a jelet venni, helyezze a készüléket egy ablak közvetlen közelébe. Idõjel vétel jelzõ: ERÕS JEL GYENGE JEL KÉZI BEÁLLÍTÁS 1. Tartsa a MODE gombot nyomva. NINCS JEL 2. Az UP / DOWN, megnyomásával módosíthatja a beállításokat. A beállítások sorrendje a következõ: ország, város, kijelzés kontraszt, idõzóna +/-1, 12- /24 óra formátum, óra, perc, év, hónap- nap / naphónap, hónap, nap és nyelv. 3. Nyugtázáshoz nyomja meg a MODE gombot. 8 MEGJE Nyelvbeállítási lehetõségek, angol (ENG), német (DEU), francia (FRA), olasz (ITA) és spanyol (ESP). MEGJEGYZÉS Ha az idõjel vétele erõs, az óraidõt nem lehet manuálisan beállítani. ÉBRESZTÉS Az ébresztés beállítása: 1. Nyomja meg az ALARM gombot ezzel behívja az ébresztés módot. : az ébresztés módban jelezve 2. Tartsa az ALARM gombot nyomva, ezzel elõhívja az ébresztés beállítást. 3. Az órát és percet az UP / DOWN, gombokkal állítsa be. 4. Megerõsítésül nyomja meg az ALARM gombot. 5. Az óraidõ kijelzésbe visszatéréséhez nyomja meg a MODE gombot ÍGY AKTIVÁLJA / DEAKTIVÁLJA AZ ÉBRESZTÉST 1. Nyomja meg az ALARM gombot ezzel behívja az ébresztés módot.: az ébresztés módban jelezve 2. Nyomja meg ismételten az ALARM gombot, az ébresztésaktiválásához deaktiválásához. azt mutatja, hogy az ébresztési funkció aktív. 3. A beállítás megerõsítéséhez nyomja meg a MODE gombot, ezzel visszatér az óraidõ kijelzéshez. WMH601_M_EU_DE_R5.indd :57

9 SO SCHALTEN SIE DEN ALARM STUMM Nyomja meg a SNOOZE / LIGHT, gombot, hogy az ébresztõ hangot 8 percre elnémítsa. VAGY Bármelyik gomb megnyomására az ébresztõ hang kikapcsolódik, és 24 óra múlva ismét megszólal. KIJELZÕ KONTRASZT Tartsa Beállíthatja megnyomva a kijelzõ a fényesség MODE gombot, fokozatát. amíg a CONTR meg nem jelenik, ezután az UP / DOWN gombok megnyomásával állítsa be 0 (legalacsonyabb fokozat) és 15 (legmagasabb fokozat) között a kijelzõ kontrasztját. Megerõsítésül nyomja meg a MODE-t. HÁTTÉRVILÁGÍTÁS Nyomja meg a SNOOZE / LIGHT gombot, a 8 másodperces LED háttérvilágítás bekapcsolására. RESET A készülék gyári beállításokra visszaállításához nyomja meg a RESET gombot,. MŰSZAKI ADATOK BÁZISÁLLOMÁS Méret 190 x 40 x 125 mm (H x Szé x Ma) (7,5 x 1,6 x 4,9 coll) Súly 360 g (elem nélkül) Hõmérséklettartomány -5 C C (23 F F) Levegõ páratartalom tartomány 25%... 90% Tápellátás 3 db ceruzaelem TERMO RÁDIÓADÓ EGYSÉG (THN132NS) Méret 96 x 50 x 22 mm (H x Szé x Ma) (3,78 x 1,97 x 0,87 coll) Súly 50 gramm (elemek nélkül) Hõmérséklettartomány -20 C C (5 F F) Jelfrekvencia hatótávolsága Átviteli idõköz Csatornák száma 1 Tápáramellátás 433 MHz Átvitel 100 m (akadályok nélkül) 60 másodpercenként 1 db ceruzaelem 9 WMH601_M_EU_DE_R5.indd :57

10 ELÕVIGYÁZATOSSÁGI INTÉZKEDÉSEK Ne tegye ki a készüléket extrém erõszakos behatásnak és ütésnek, tartsa távol portól, nagy hõségtõl és nedvességtõl. A szellõzõnyílásokat nem szabad tárgyakkal, pl. újságok, függöny, stb. letakarni. Ne merítse a készüléket vízbe. Ha véletlenül folyadékot önt ki a készülék fölött, azonnal szárítsa meg, és törölje le egy puha, nem szálazó törlõruhával. Soha ne tisztítsa a készüléket súrolószerrel, vagy maró anyagokkal. Ne nyúljon a készülék belsejébe, mert ez a garancia elvesztéséhez vezethet. Csak új elemeket használjon. Ne tegyen be egyszerre új és régi elemet! Az útmutatóban közölt ábráknál elõfordulhat, hogy különböznek az eredetitõl. A készüléket kizárólag a lakóhelyén erre rendszeresített kommunális gyûjtõhelyen keresztül távolítsa el. Ha a készüléket érzékeny fafelületekre helyezi, ezeknek a felülete károsodhat. Az Oregon Scientific cég ilyen károsodások esetére nem vállal felelõsséget. Az erre vonatkozó elõírások a bútor gyártójának használati útmutatójában találhatók. A jelen használati útmutató tartalma a gyártó engedélye nélkül nem sokszorosítható. Az elhasznált elemeket ne dobja a háztartási hulladék közé. Adja le õket a kimerült elemek, ill. különleges hulladékok számára létesült gyûjtõhelyen. Gondoljon arra, hogy némelyik készülék elemvédõ szalaggal van ellátva. Távolítsa el ezt a szalagot az elemtartóból a készülék elsõ használatba vétele elõtt. MEGJEGYZÉS: A készülék mûszaki adatai és a használati útmutató tartalma elõzetes értesítés nélkül megváltoztatható. MEGJE A mûszaki jellemzõk és tartozékok nem minden országban állnak rendelkezésre. További információkat a helyi szakkereskedõtõl kaphat. ÜBER OREGON SCIENTIFIC Keresse fel a com alatti weblapunkat, hogy többet tudjon meg az Oregon Scientific termékeirõl. Esetleges érdeklõdésével forduljon a vevõszolgálatunkhoz info@oregonscientific.de alatt Az Oregon Scientific Global Distribution Limited fenntartja a jogát, e használati útmutató tartalmának, feltételeinek és a benne lévõ rendelkezések értelmezésére és magyarázatára, és ezek bármikor történõ saját belátása szerinti WMH601_M_EU_DE_R5.indd :57

11 elõzetes értesítés nélküli módosítására. Ha valamilyen különbség lenne az angol nyelvû és a más nyelvû használati útmutatók között, az angol változat a mérvadó. EG-KONFORMITÄTSERKLÄRUNG Az Oregon Scientific kijelenti, hogy a jelen 4-napos idõjárás elõjelzõ állomás (Modell: WMH601) megfelel az 1999/5/EK Irányelv alapvetõ követelményeinek és más lényeges elõírásainak. A Megfelelõségi nyilatkozat aláírt és dátummal ellátott példánya az Oregon Scientific vevõszolgálatán keresztül beszerezhetõ. KONFORM A KÖVETKEZÕ ORSZÁGOKBAN Az EU összes országában, Svájcban és Norvégiában CH N 11 WMH601_M_EU_DE_R5.indd :57
